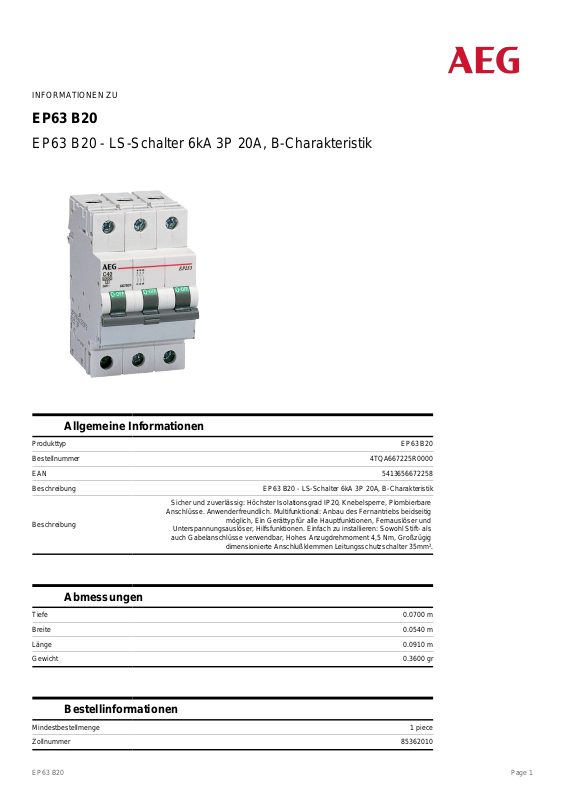

AEG EP63 B20 USER MANUAL [de]
INFORMATIONEN ZU
EP63 B20
EP63 B20 - LS-Schalter 6kA 3P 20A, B-Charakteristik
Allgemeine Informationen
Produkttyp EP63 B20
Bestellnummer 4TQA667225R0000
EAN 5413656672258
Beschreibung EP63 B20 - LS-Schalter 6kA 3P 20A, B-Charakteristik
Sicher und zuverlässig: Höchster Isolationsgrad IP20, Knebelsperre, Plombierbare
Beschreibung
Anschlüsse. Anwenderfreundlich. Multifunktional: Anbau des Fernantriebs beidseitig
Unterspannungsauslöser, Hilfsfunktionen. Einfach zu installieren: Sowohl Stift- als
auch Gabelanschlüsse verwendbar, Hohes Anzugdrehmoment 4,5 Nm, Großzügig
möglich, Ein Gerättyp für alle Hauptfunktionen, Fernauslöser und
dimensionierte Anschlußklemmen Leitungsschutzschalter 35mm².
Abmessungen
Tiefe 0.0700 m
Breite 0.0540 m
Länge 0.0910 m
Gewicht 0.3600 gr
Bestellinformationen
Mindestbestellmenge 1 piece
Zollnummer 85362010
EP63 B20 Page 1
Spezifizierung
Auslösecharakteristik B
Polzahl (gesamt) 3
Anzahl der abgesicherten Pole 3
Bemessungsstrom in A 20
Bemessungsspannung in V 400
Bemessungsschaltvermögen
Bemessungsschaltvermögen
Bemessungsschaltvermögen
Bemessungsschaltvermögen
Spannungsart AC
Energiebegrenzungsklasse 3
Frequenz in Hz 50; 60
Mitschaltender Neutralleiter nein
Geeignet für Unterputz-
Überspannungskategorie 3
Verschmutzungsgrad 2
Breite in Teilungseinheiten 3
Einbautiefe in mm 44
Zusatzeinrichtungen möglich ja
Schutzart (IP) IP20
Icn nach EN 60898
bei 230 V in kA
Icn nach EN 60898
bei 400 V in kA
Icu nach IEC 609472 bei 230 V in kA
Icu nach IEC 609472 bei 400 V in kA
Installation
20
10
nein
6
6
Klassifizierung
EC000042 Leitungsschutzschalter
EP63 B20 Page 2
