AEG EON3604X, EON3604W, EON3604B User Manual
Elektro-Einbauherd
Montage- und Gebrauchsanweisung
EON3604
822 923 377-A-240603-02
d
2
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten
Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nach-
schlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
1.Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2.…
3.…
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung
Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.
3
Inhalt
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Sicherheit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Gesamtansicht . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Bedienblende . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Ausstattung Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
Zubehör Backofen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
Bedienen der Kochstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
Kochstufe einstellen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Zweikreis-/Bräter-Kochzone zuschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
Bedienen des Backofens . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen ein- und ausschalten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
Backofen-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

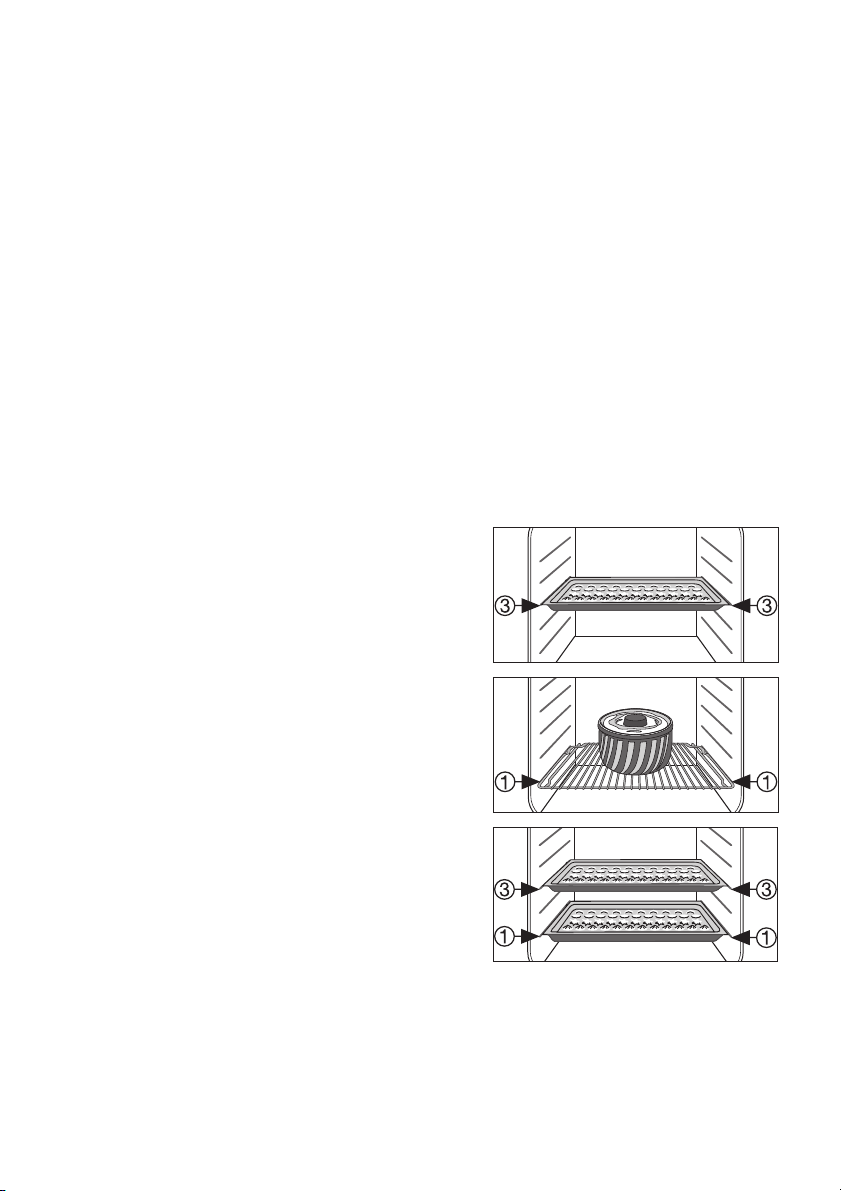

Rost, Blech und Universalpfanne einsetzen . . . . . . . . . . . . . . . . . . . . . . . . . . 14
Anwendungen, Tabellen und Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Backen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
Backtabelle . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
Braten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
Brattabelle. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
Grillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Infrarotgrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
Turbogrillen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
Einkochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26
Dörren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Gerät von außen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Backofeninnenraum . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28
Zubehör. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

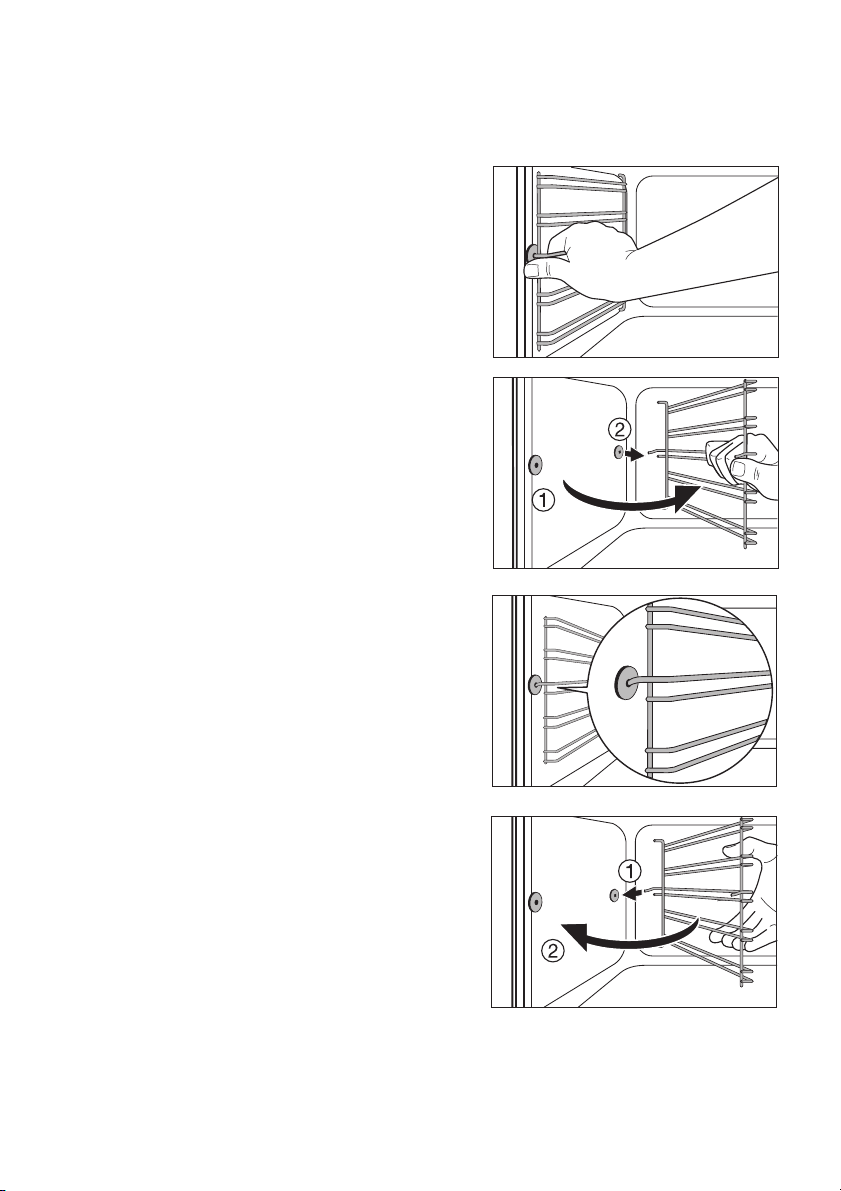

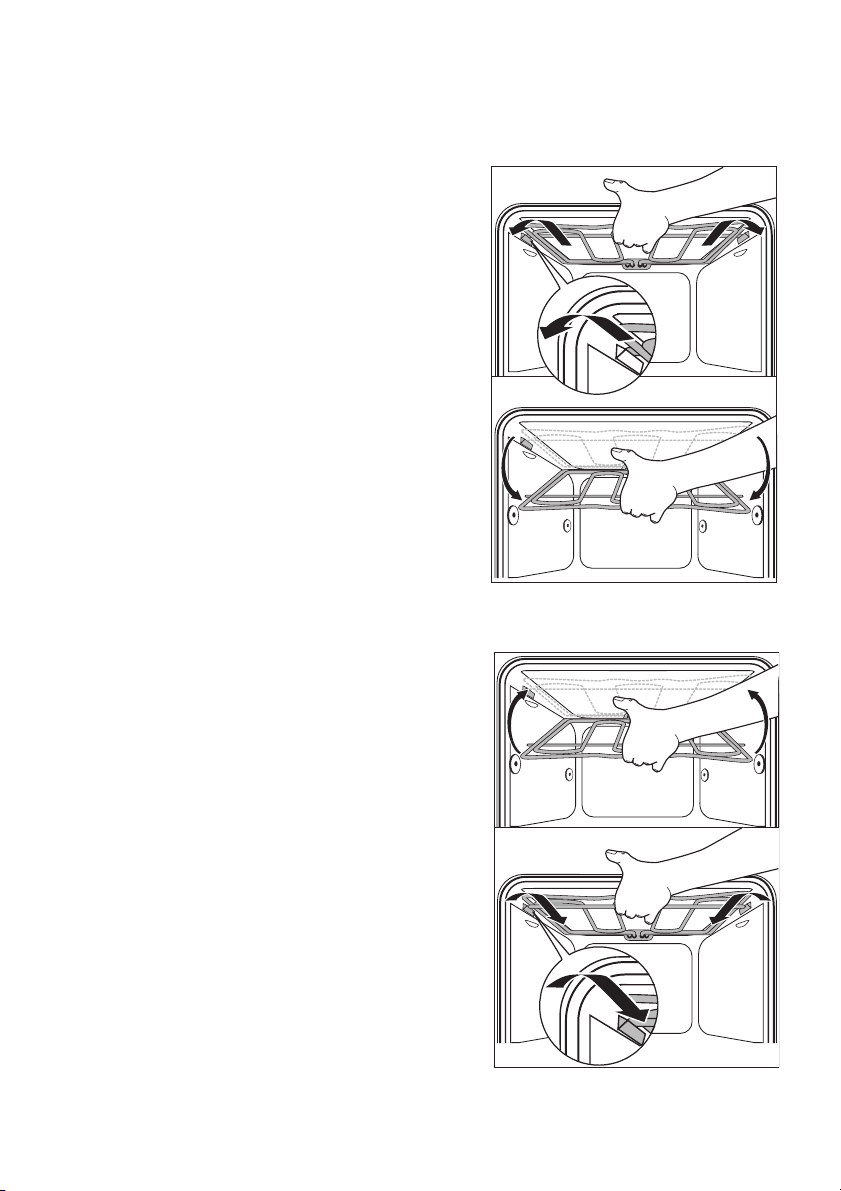

Einschubgitter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

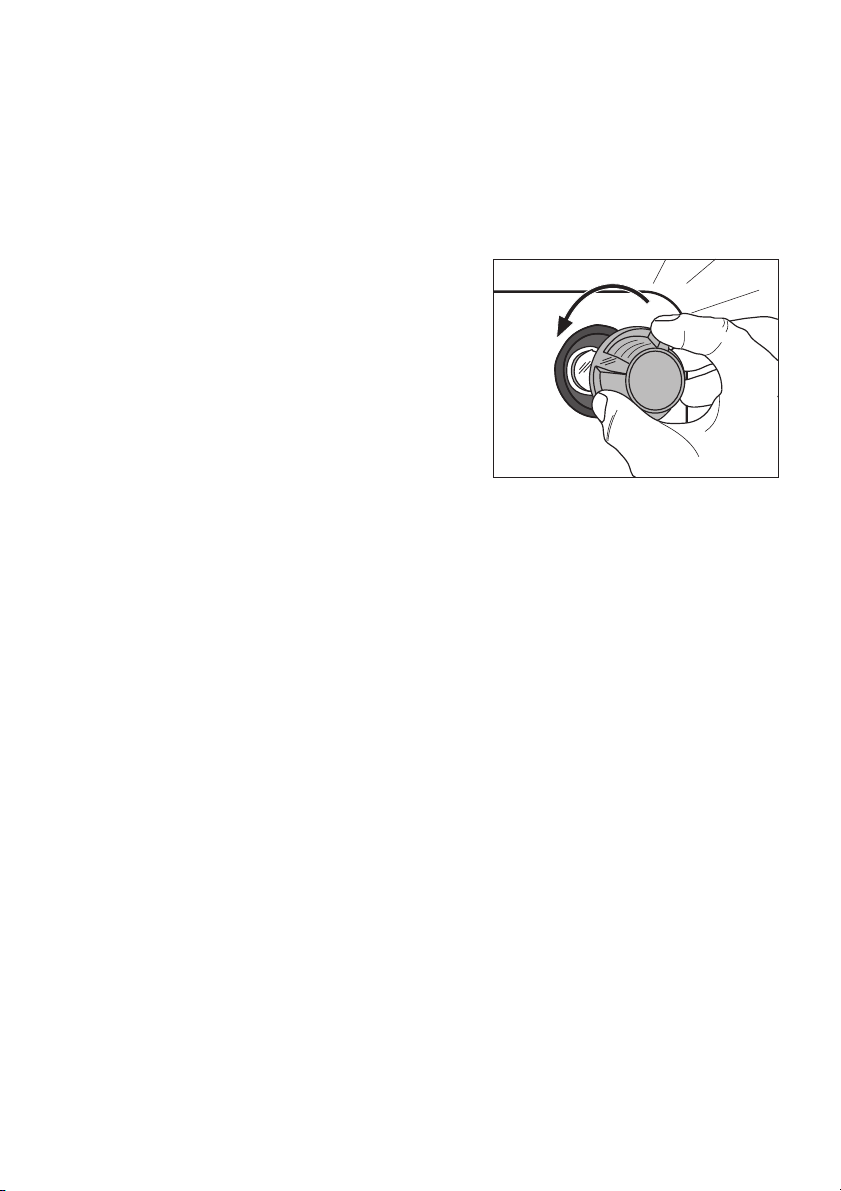

Backofenbeleuchtung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30
Backofendecke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
Backofen-Tür . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

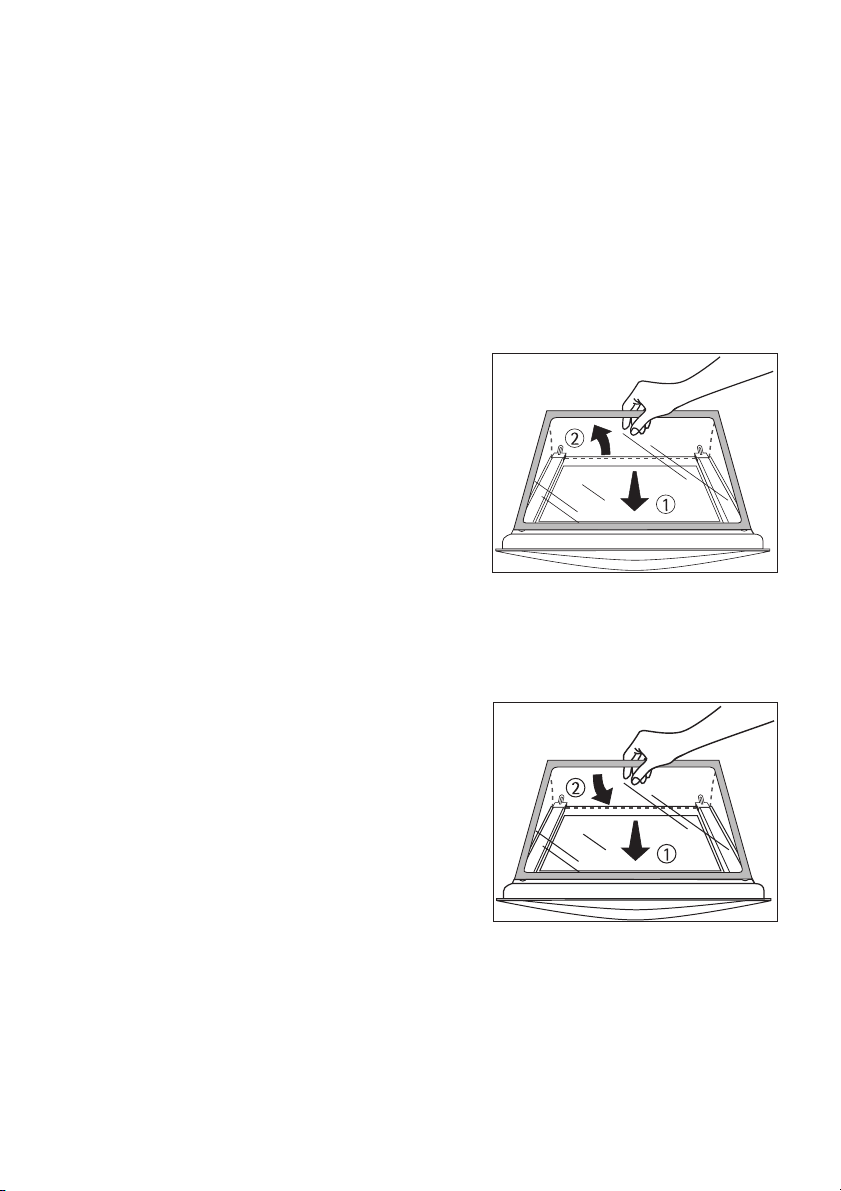

Backofen-Türglas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33
4
Was tun, wenn ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Backofen Innenmaße . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
Bestimmungen, Normen, Richtlinien. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35

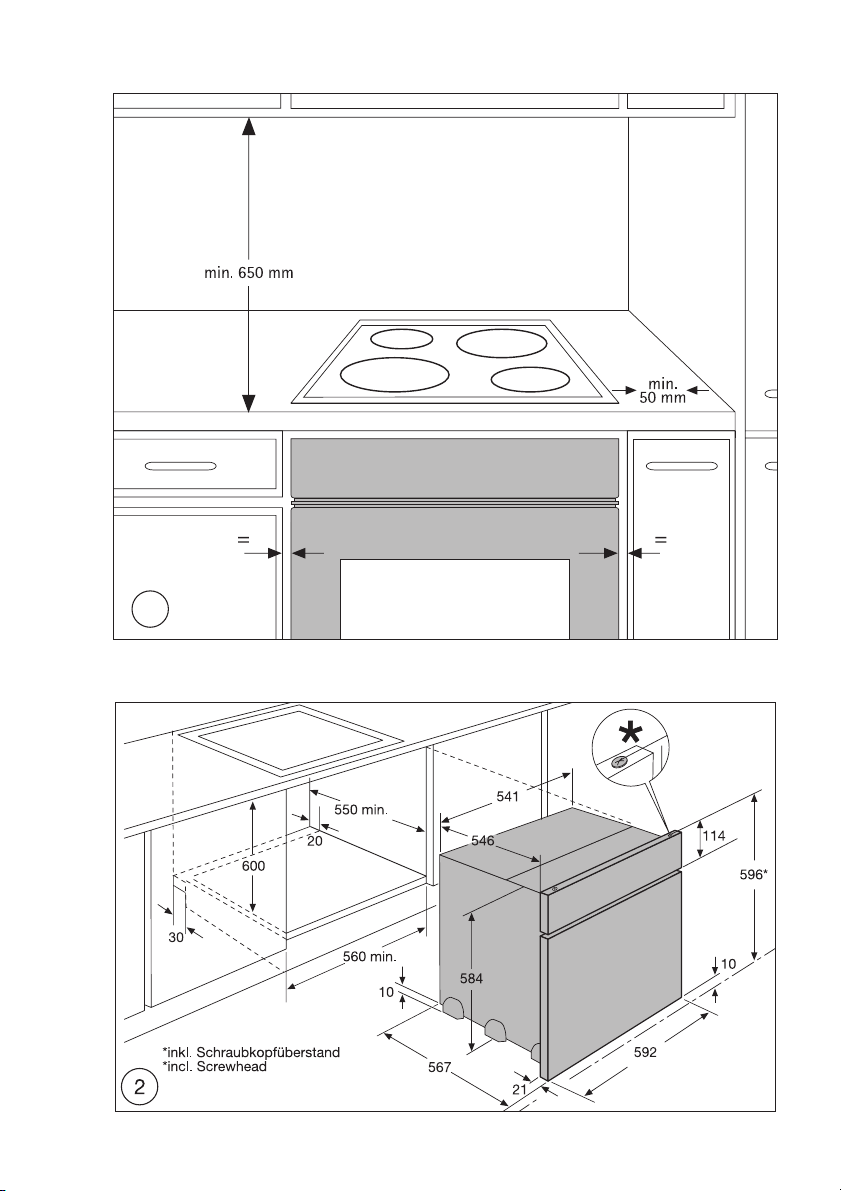

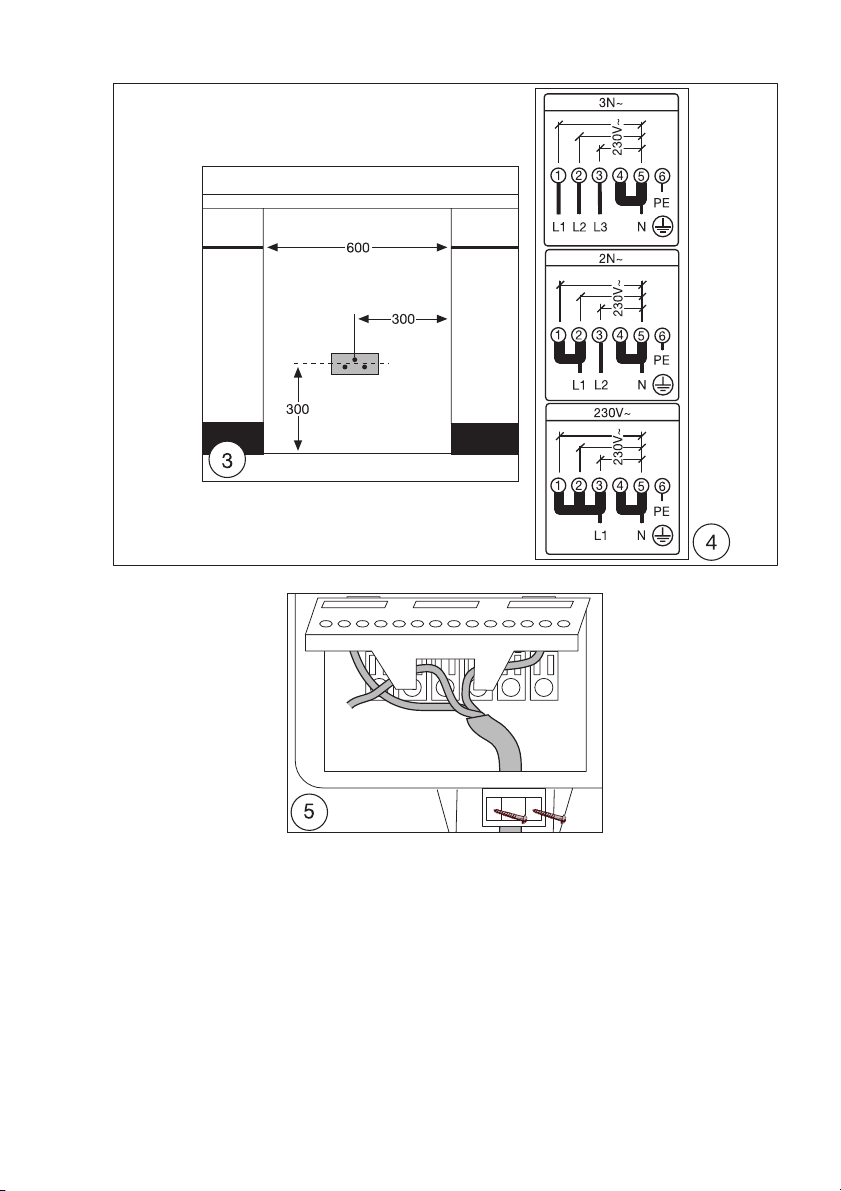

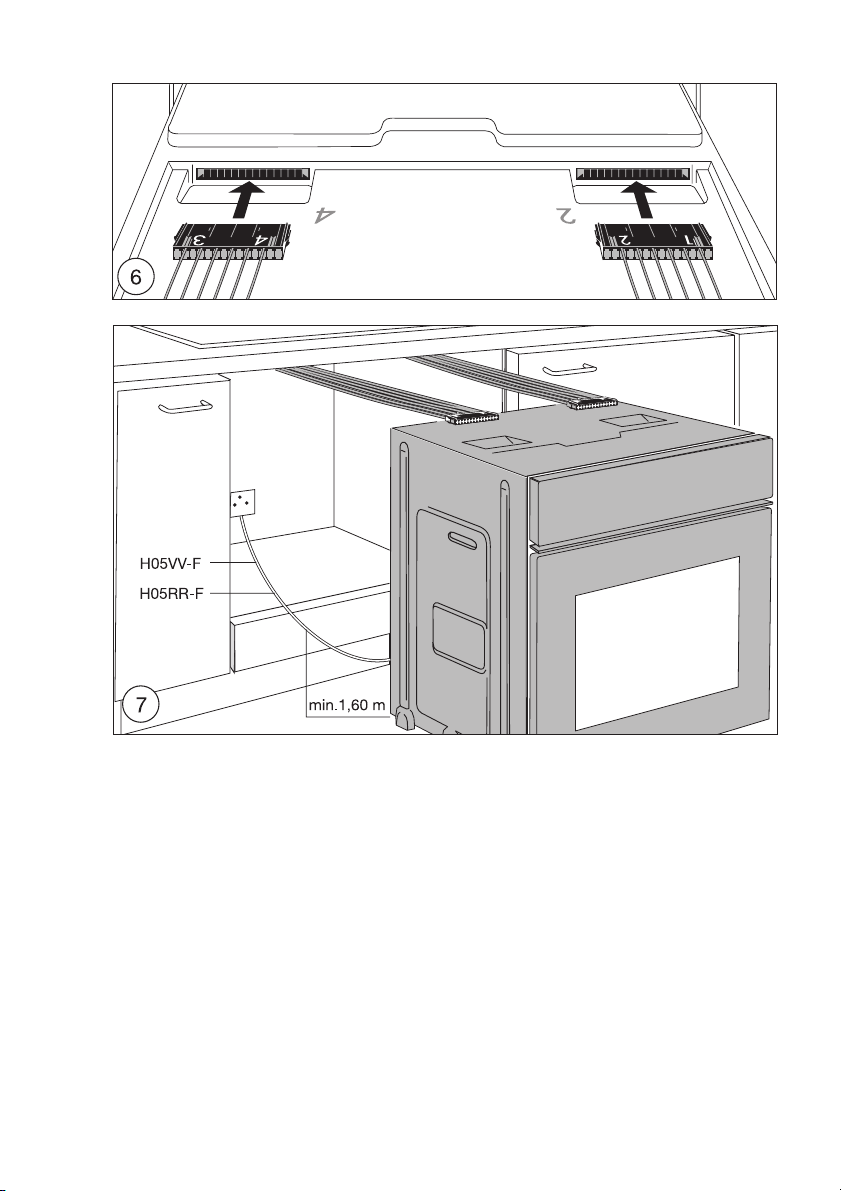

Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Sicherheitshinweise für den Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36
Stichwortverzeichnis . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 42
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
5
Gebrauchsanweisung
1 Sicherheit
Elektrische Sicherheit
• Das Gerät darf nur durch einen konzessionierten Fachmann ange-
schlossen werden.
• Bei Störungen oder Beschädigungen am Gerät: Sicherungen herausdre-
hen bzw. ausschalten.
• Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreini-
ger ist aus Sicherheitsgründen verboten.
• Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt wer-
den. Durch unsachgemäße Reparaturen können erhebliche Gefahren ent-
stehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder
an Ihren Fachhändler.
Sicherheit für Kinder
• Kleinkinder niemals unbeaufsichtigt lassen während das Gerät in Betrieb
ist.
Sicherheit während der Benutzung
• Dieses Gerät darf nur für das haushaltsübliche Kochen, Braten, Backen
von Speisen verwendet werden.
• Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe.
Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen oder un-
ter der heißen Backofentür eingeklemmt werden.
• Warnung: Verbrennungsgefahr! Bei Betrieb wird der Backofeninnen-
raum heiß.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell
ein leicht entzündliches Alkohol-Luftgemisch entstehen. Öffnen Sie die
Tür in diesem Fall vorsichtig. Hantieren Sie dabei nicht mit Glut, Funken
oder Feuer.
6
So vermeiden Sie Schäden am Gerät
• Legen Sie den Backofen nicht mit Alufolie aus und stellen Sie kein Back-
blech, keinen Topf etc. auf den Boden, da sonst das Backofenemail durch
den entstehenden Hitzestau beschädigt wird.
• Obstsäfte, die vom Backblech tropfen, hinterlassen Flecken, die sich nicht
mehr entfernen lassen. Benutzen Sie für sehr feuchte Kuchen das Univer-
salblech.
• Die offene Backofentür nicht belasten.
• Gießen Sie Wasser nie direkt in den heißen Backofen. Es können Email-
schäden entstehen.
• Bei Gewalteinwirkung, vor allem auf die Kanten der Frontscheibe, kann
das Glas brechen.
• Bewahren Sie keine brennbaren Gegenstände im Backofen auf. Sie kön-
nen sich beim Einschalten entzünden.
• Bewahren Sie keine feuchten Lebensmittel im Backofen auf. Es könnten
Schäden am Email entstehen.
2 Entsorgung
Verpackungsmaterial entsorgen
Alle verwendeten Materialien können uneingeschränkt wiederverwertet wer-
den.
Die Kunststoffe sind folgendermaßen gekennzeichnet:
• >PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im In-
nern.
• >PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätz-
lich FCKW-frei.
Altgerät entsorgen
1 Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen
kann, bitte vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusska-
bel vom Gerät entfernen.
Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht
entsorgt werden.
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtli-
chen Stadtreinigung oder der Gemeindeverwaltung.
7
Gerätebeschreibung
Gesamtansicht
Vollglastür
Bedienblende
Türgriff
8
Bedienblende
Ausstattung Backofen
Betriebs-KontrolllampeTemperatur-Kontrolllampe
Backofen-Funktionen
Temperatur-Wahl
Kochstellen-Schalter
Oberhitze und Grillheizkörper
Backofenbeleuchtung
Ventilator
Unterhitze
Einsatzebenen
Einschubgitter, herausnehmbar
9
Zubehör Backofen
Kombi-Rost
Für Geschirr, Kuchenformen, Braten und
Grillstücke.
Backblech
Für Kuchen und Plätzchen.
Universalpfanne
Für Braten bzw. als Auffanggefäß für Fett
Vor dem ersten Gebrauch
Erstes Reinigen
Bevor Sie den Backofen das erste Mal benutzen, sollten Sie ihn gründlich
reinigen.
1 Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die
Oberfläche könnte beschädigt werden.
3 Verwenden Sie bei Metallfronten handelsübliche Pflegemittel.
1.Schalter Backofen-Funktionen auf Beleuchtung stellen.
2.Alle Zubehörteile und Einschubgitter entnehmen und mit warmer Spülmit-
tellauge reinigen.
3.Backofen ebenfalls mit warmer Spülmittellauge auswaschen und trock-
nen.
4.Gerätefront feucht abwischen.
10
Bedienen der Kochstellen
3 Beachten Sie auch die Gebrauchsanweisung zu Ihrem Einbau-Kochfeld. Sie
enthält wichtige Hinweise zu Kochgeschirr, Bedienung, Reinigung und Pfle-
ge.
3 Der Herd ist mit versenkbaren Kochstellenschaltern ausgestattet.
Zur Benutzung den Kochstellenschalter drücken. Der Schalter steht dann
heraus.
Kochstufen
• In den Bereichen 1 - 9 können Sie die Kochstufen einstellen.
• Zwischenstellungen sind in den Bereichen 2 - 7 möglich.
1 = kleinste Leistung
9 = höchste Leistung
= Zuschaltung Zweikreis
2 Schalten Sie die Kochzone ca. 5-10 Minuten vor dem Kochende aus, um
die Restwärme zu nutzen. So sparen Sie elektrische Energie.
Kochstellen-Schalter
vorne links hinten links hinten rechts vorne rechts
11
Kochstufe einstellen
1.Zum Ankochen/Anbraten eine hohe
Leistung wählen.
2.Sobald sich Dampf bildet bzw. das Fett
heiß ist, auf die gewünschte Fortgarstufe
zurückschalten.
3.Zur Beendigung des Kochvorgangs auf
Aus-Position zurückdrehen.
Zweikreis-/Bräter-Kochzone zuschalten
1 Der Schalter für die Zweikreis- oder Bräter-Kochzone wird nach rechts ein-
geschaltet und darf nicht über den Anschlag hinausgedreht werden!
1.Schalter für Zweikreis-/Bräter-Kochzone
nach rechts drehen. Weiter drehen über
Position 9 und einen leichten Widerstand
hinaus auf das Symbol , bis zu einem
deutlich spürbaren Anschlag.
2.Anschließend auf die gewünschte Koch-
stufe zurückdrehen.
3.Zur Beendigung des Kochvorgangs auf die Aus-Position zurückdrehen.
3 Bei erneutem Einschalten der Zweikreis-/Bräter-Kochzone muss der
größere Heizkreis wieder zugeschaltet werden.
12
Bedienen des Backofens
Backofen ein- und ausschalten
1.Drehen Sie den Schalter Backofen-Funktionen auf die gewünschte
Funktion.
2.Drehen Sie den Schalter Temperaturwahl auf die gewünschte Temperatur.
Die rote Betriebs-Kontrolllampe leuchtet, solange der Backofen in Betrieb
ist.
Die rote Temperatur-Kontrolllampe leuchtet, solange der Backofen auf-
heizt.
3.Zum Abschalten des Backofens den Schalter Backofen-Funktionen und
den Schalter Temperaturwahl in die Null-Position drehen.
3 Kühlgebläse
Das Gebläse schaltet sich automatisch ein, sobald der Backofen in Betrieb
genommen wird, um die Geräteoberflächen kühl zu halten. Nachdem der
Backofen ausgeschaltet wurde, läuft das Gebläse noch weiter, um das Ge-
rät abzukühlen und schaltet sich dann selbständig ab.
Temperatur-Kontrolllampe
Backofen-Funktionen
Temperatur-Wahl
13
Backofen-Funktionen
Für den Backofen stehen Ihnen folgende Funktionen zur Verfügung:
Backofenbeleuchtung
Mit dieser Funktion können Sie den Backofeninnenraum, z.B. zum Reinigen,
beleuchten.
Es ist kein Heizkörper in Betrieb.
Umluft
Zum Backen und Braten auf bis zu zwei Ebenen.
Die Backofentemperaturen 20-40 °C niedriger einstellen als bei Ober-/Un-
terhitze.
Ober-/Unterhitze sind in Betrieb und zusätzlich ist der Ventilator eingeschal-
tet.
Turbo Raumgrill
Zum Braten größerer Fleischstücke oder Geflügel auf einer Ebene. Die
Funktion eignet sich auch zum Gratinieren und Überbacken.
Der Grillheizkörper und der Ventilator sind gleichzeitig in Betrieb.
Infrarot Grill
Zum Grillen flacher Lebensmittel, die in der Mitte des Rostes angeordnet
werden, wie z.B. Steaks, Schnitzel, Fisch oder zum To as te n .
Der Grillheizkörper ist in Betrieb.
Infrarot Flächengrill
Zum Grillen flacher Lebensmittel in größeren Mengen, wie z.B. Steaks,
Schnitzel, Fisch oder zum Toa st en .
Die Oberhitze und der Grillheizkörper sind in Betrieb.
Oberhitze
Zum Überbacken von Backwaren und für Aufläufe.
Der Oberhitzeheizkörper ist in Betrieb.
Unterhitze
Zum Nachbacken von Kuchen mit krossen Böden.
Der Unterhitzeheizkörper ist in Betrieb.
Ober-/Unterhitze
Zum Backen und Braten auf einer Ebene.
Ober-und Unterhitzeheizkörper sind in Betrieb.
14
Rost, Blech und Universalpfanne einsetzen
Blech und Universalpfanne einsetzen:
Die Bleche sind mit einer kleinen Auswöl-
bung rechts und links versehen. Diese
Auswölbung dient als Kippsicherung
und muss immer nach hinten weisen.
Rost einsetzen:
Rost in die gewünschte Einsatz-
ebene einsetzen.
Loading...
