G l a s k e r a m i k - K o c h f e l d
Montageund Gebrauchsanweisung
EHS 6646 XS
822 924 301-A-080703-01 |
d |
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheitshinweise“ auf den ersten Seiten. Bewahren Sie bitte diese Gebrauchsanweisung zum späteren Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1Sicherheitshinweise
Warnung: Hinweise, die Ihrer persönlichen Sicherheit dienen.
Achtung: Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3Hinweise und praktische Tipps
2 Umweltinformationen
1.Diese Ziffern leiten Sie Schritt für Schritt beim Bedienen des Gerätes.
2.…
3.…
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt „Was tun, wenn...“.
2
Inhalt |
|
Gebrauchsanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Sicherheit. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
5 |
Gerätebeschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Ausstattung Kochund Bedienfeld. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Digitale Anzeigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Sicherheitsabschaltung der Kochzonen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Vor dem ersten Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Erstes Reinigen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Touch Control-Sensorfelder . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Gerät einschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Gerät ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Kochstufenwahl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Warmhaltestufe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Zweikreis-Kochzone einund ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Bräterzone einund ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
Kochzone ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
11 |
Kochen mit der Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Kochen ohne Ankochautomatik . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |

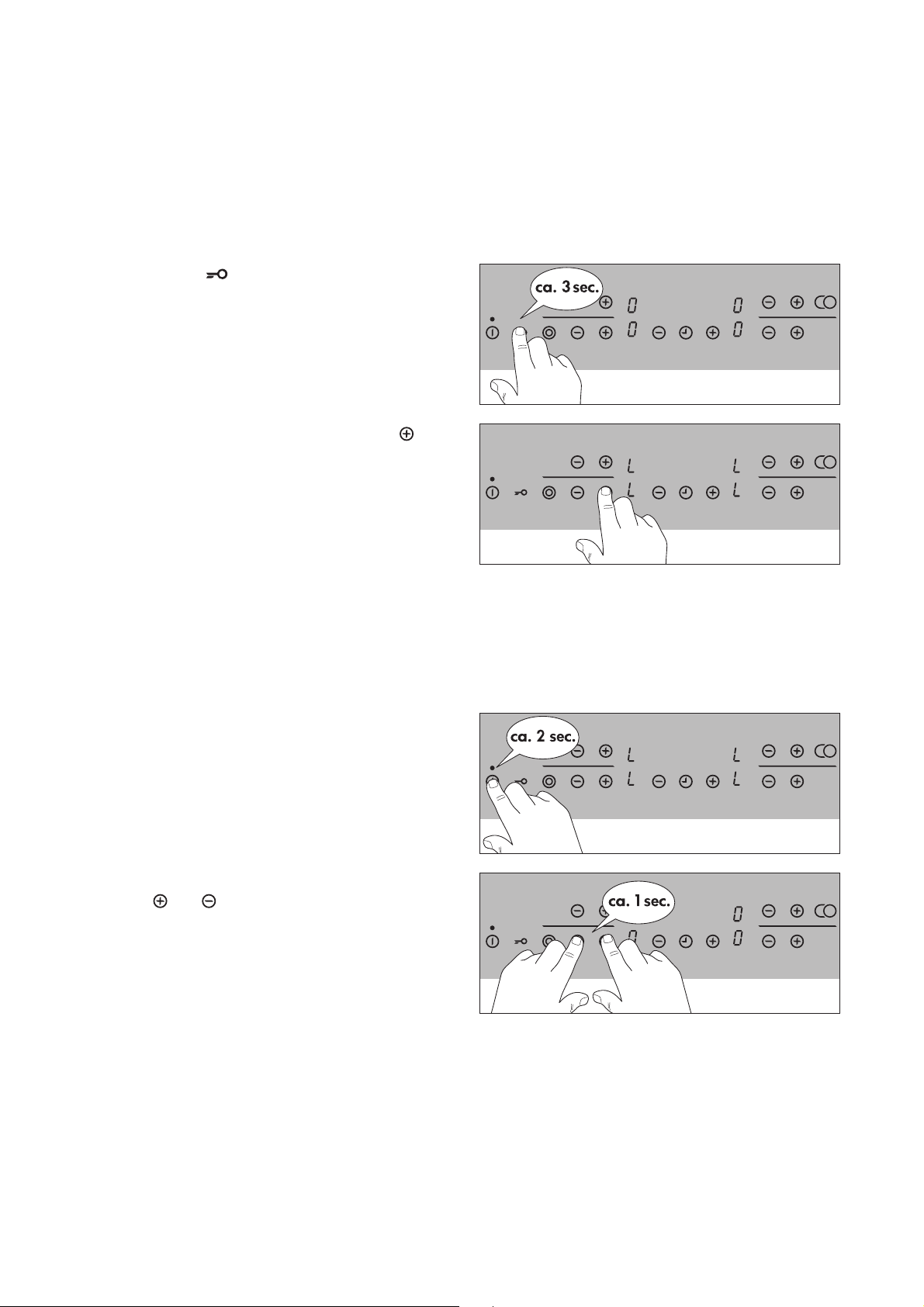

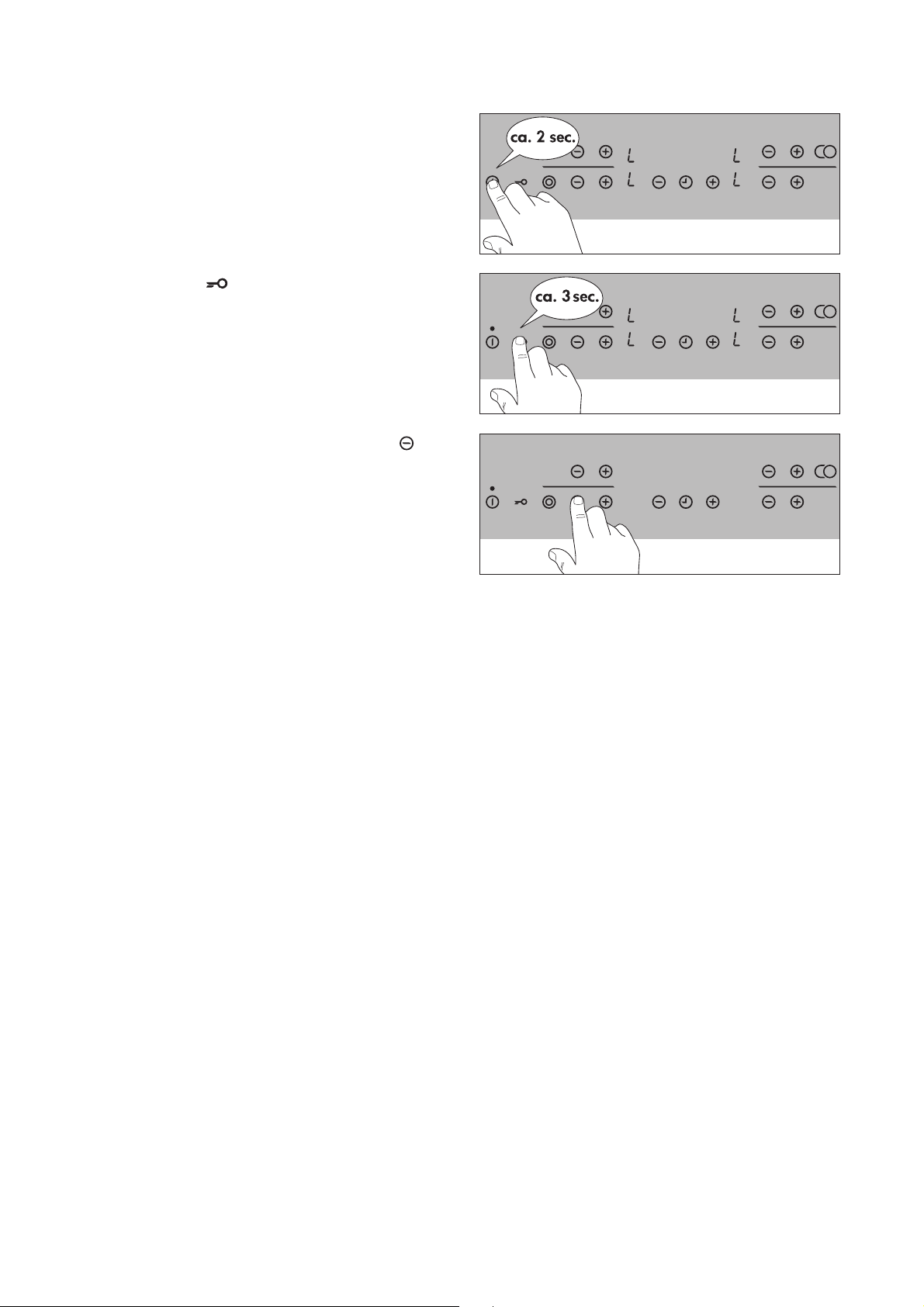

Kindersicherung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
13 |

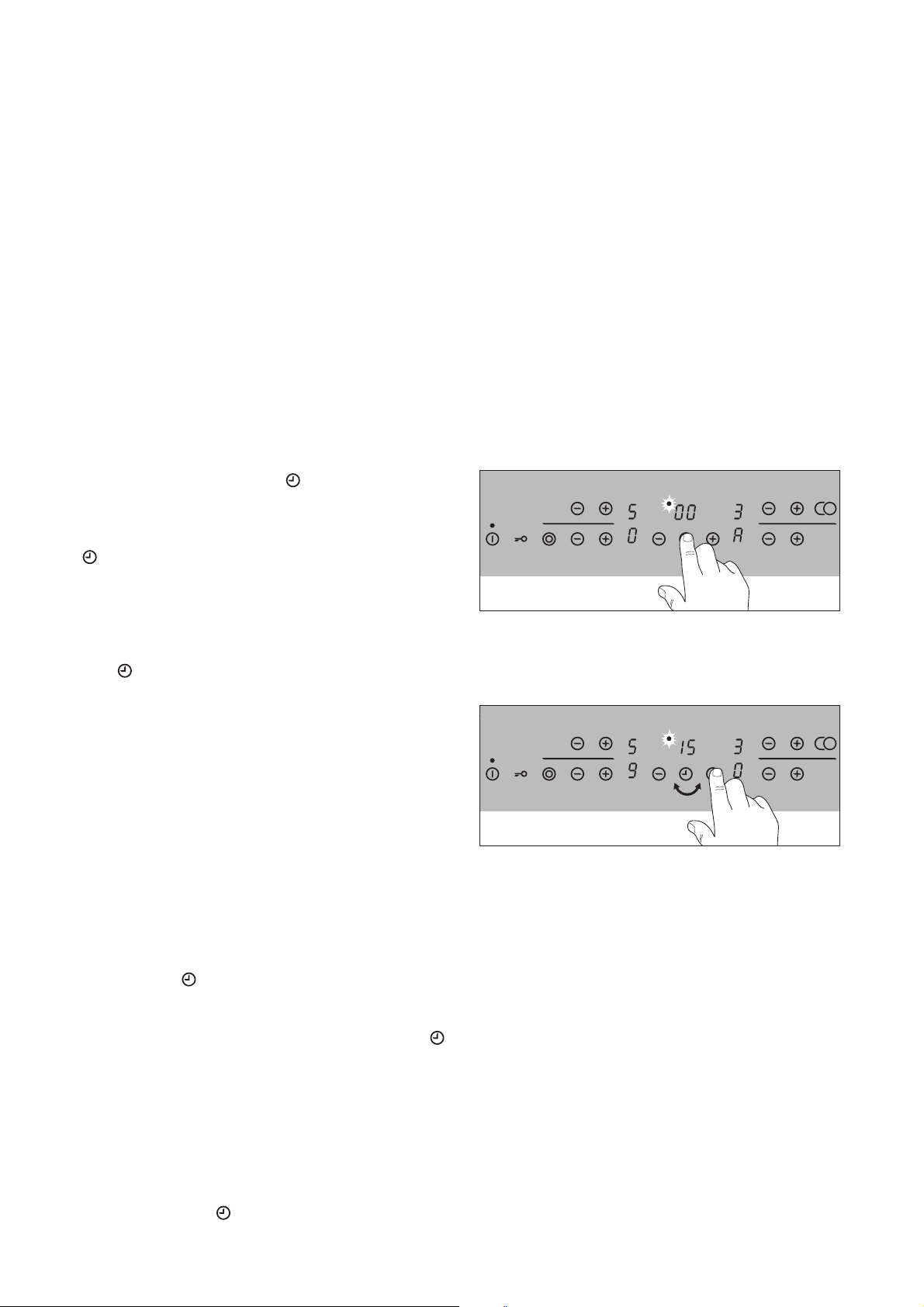

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
15 |
Bedienfeld verriegeln/entriegeln . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
Anwendung, Tabellen, Tipps . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18 |
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
18 |
Tipps zum Kochen mit und ohne Ankochautomatik. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
19 |
Anhaltswerte zum Kochen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
20 |

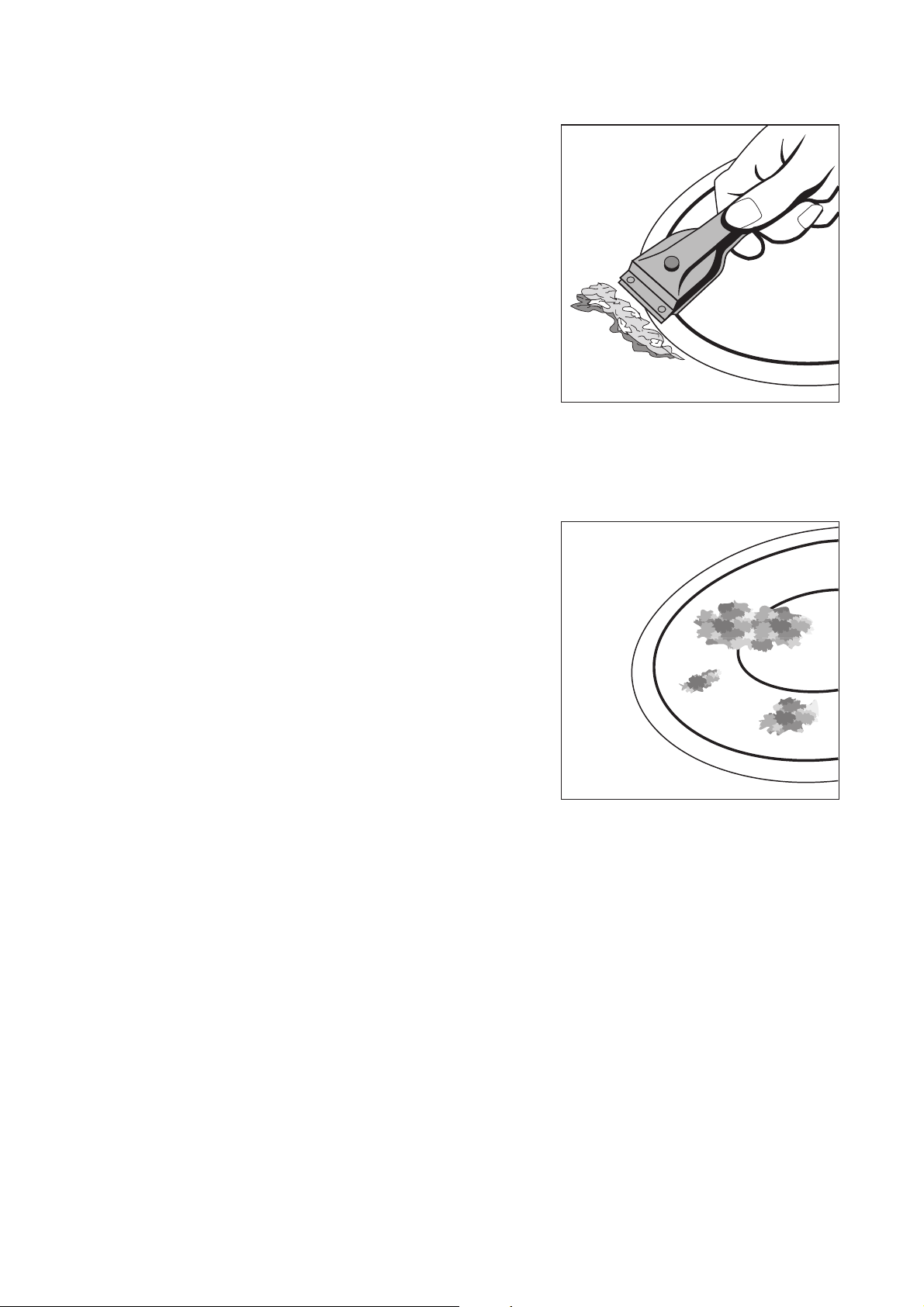

Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
21 |
Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
21 |
Rahmen des Kochfeldes. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
22 |
Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
23 |
Abhilfe bei Störungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
23 |
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Bestimmungen, Normen, Richtlinien . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
24 |
Sicherheitshinweise für den Installateur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
25 |
Elektroanschluss . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
26 |
Service. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |

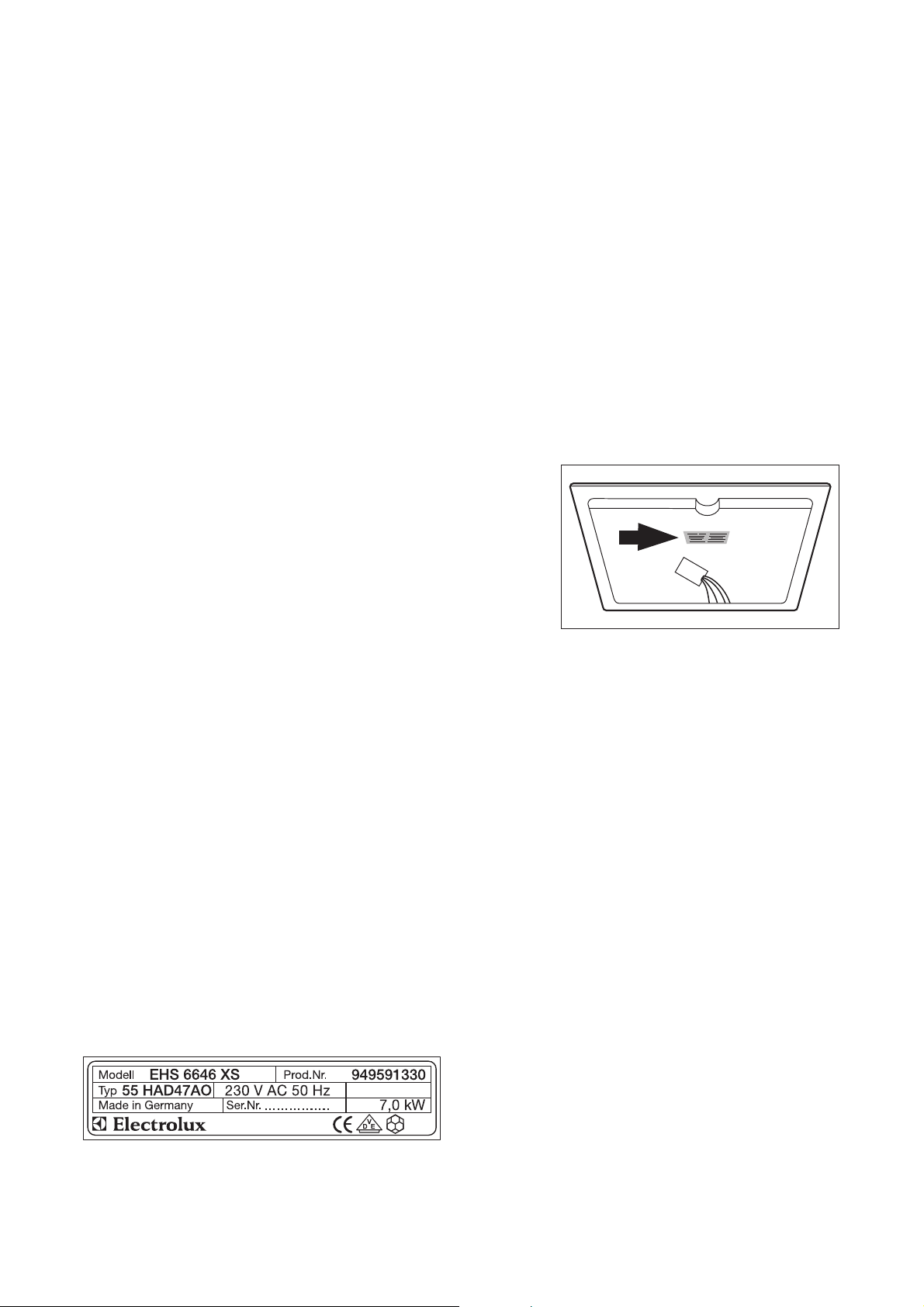

Typenschild . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
27 |

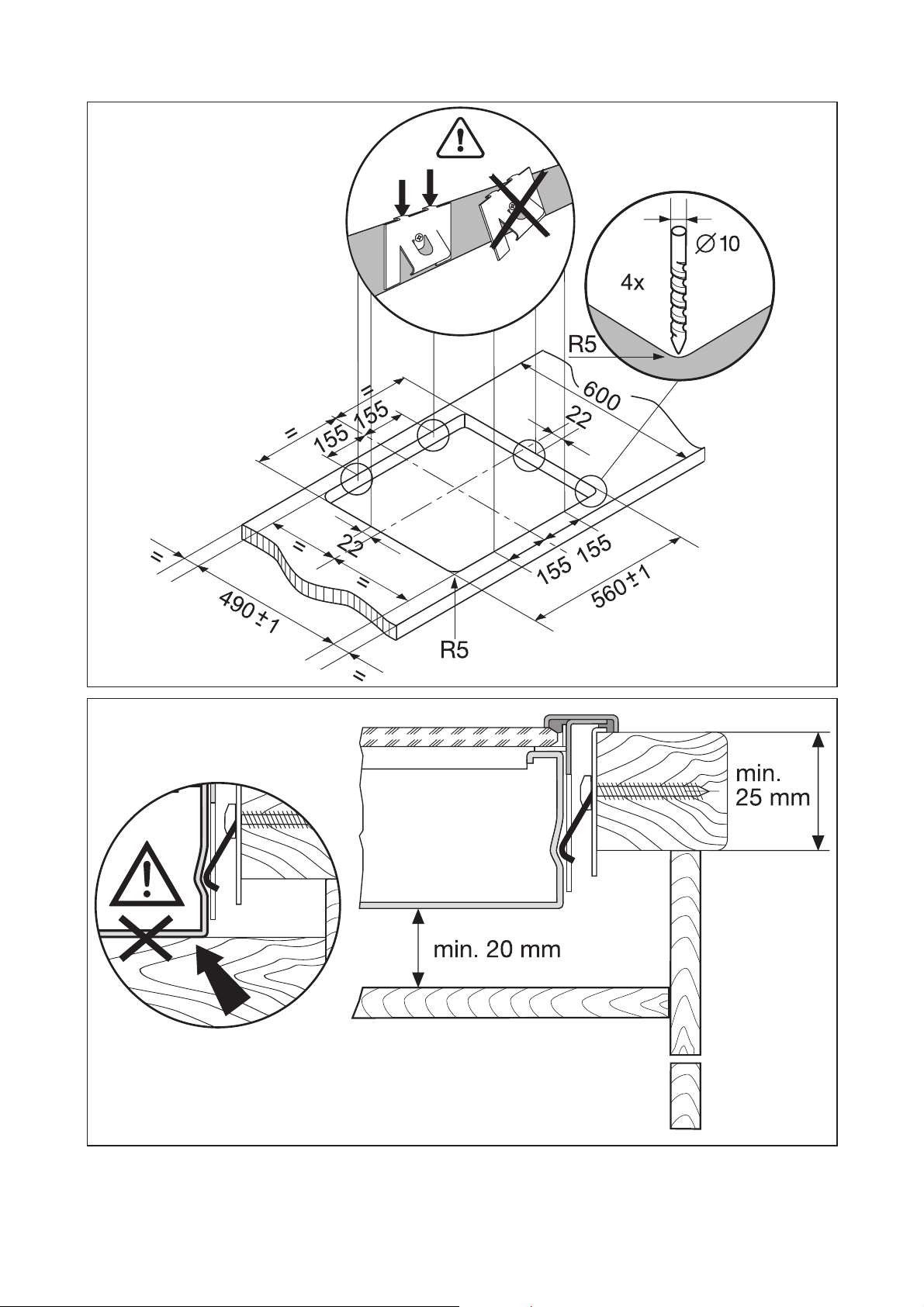

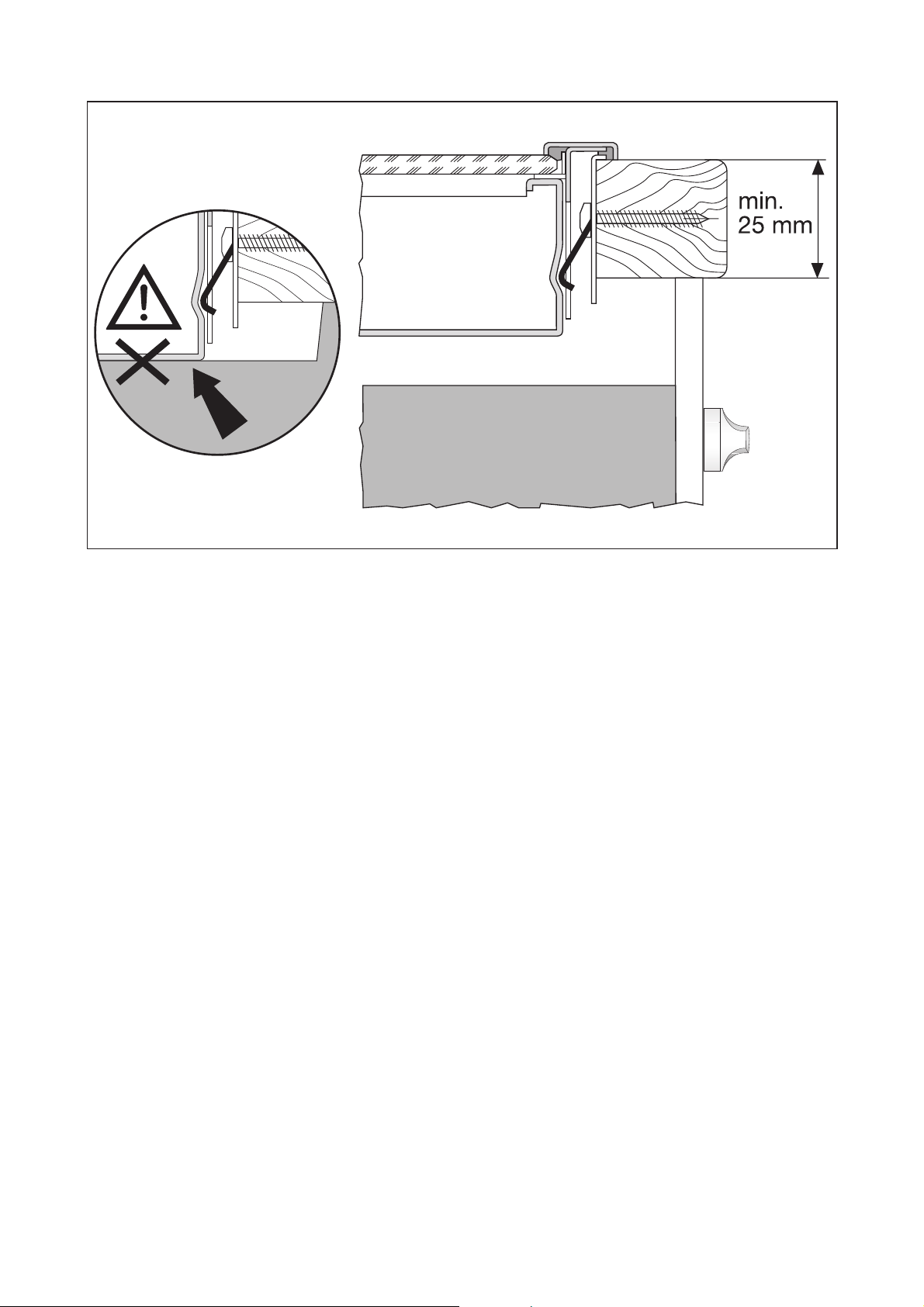

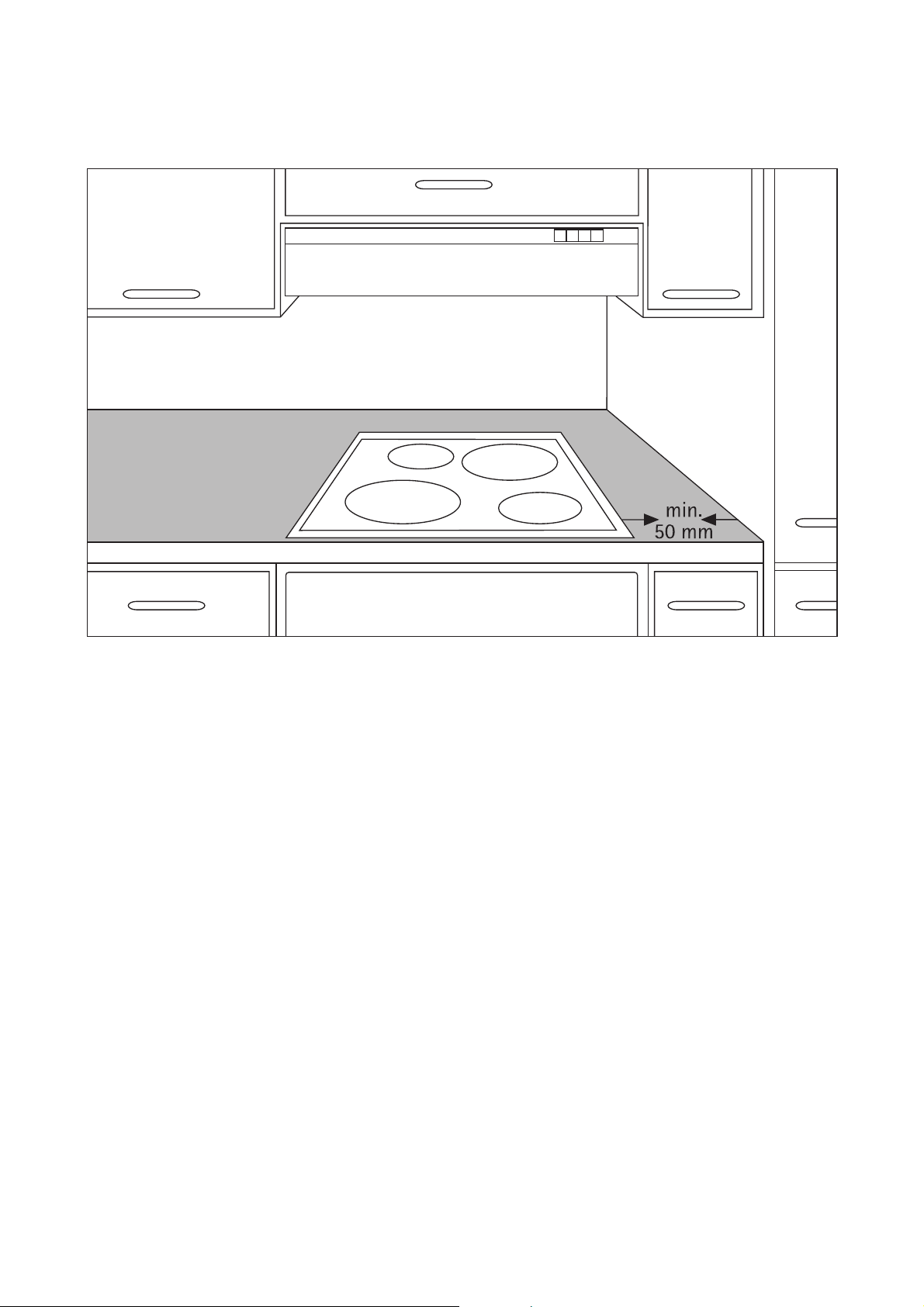

Montage . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
28 |
3
Gebrauchsanweisung
1 Sicherheit
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und dem Gerätesicherheitsgesetz. Zusätzlich sehen wir uns jedoch als Hersteller veranlasst, Sie mit den nachfolgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
•Montage und Anschluss des neuen Gerätes dürfen nur durch einen konzessionierten Fachmann vorgenommen werden.
•Reparaturen am Gerät dürfen nur von Fachkräften durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an unseren Kundendienst oder an Ihren Fachhändler.
3Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.
•Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden. Damit wird der vom VDE geforderte Berührungsschutz elektrischer Geräte sichergestellt.
•Wenn Störungen am Gerät, Brüche, Sprünge oder Risse auftreten:
–Schalten Sie alle Kochzonen aus.
–Schalten Sie die Sicherung für das Kochfeld ab bzw. nehmen Sie diese heraus.
Sicherheit für Kinder
Wenn Sie kochen und braten, werden die Kochzonen heiß. Halten Sie deshalb Kleinkinder grundsätzlich fern.
Sicherheit während der Benutzung
•Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
•Verwenden Sie das Kochfeld nicht zum Beheizen des Raumes.
•Vorsicht bei Anschluss von Elektrogeräten an Steckdosen in Gerätenähe. Anschlussleitungen dürfen nicht an heiße Kochstellen gelangen.
•Überhitzte Fette und Öle entzünden sich schnell. Wenn sie Speisen in Fett oder Öl (z.B. Pommes frites) zubereiten, sollten Sie den Kochvorgang beobachten.
•Schalten Sie nach jedem Gebrauch die Kochzonen aus.
Sicherheit beim Reinigen
Zum Reinigen muss das Gerät ausgeschaltet sein. Die Reinigung des Gerätes mit einem Dampfstrahloder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
So vermeiden Sie Schäden am Gerät
•Verwenden Sie das Kochfeld nicht als Arbeitsoder Abstellfläche.
•Betreiben Sie die Kochzonen nicht mit leerem oder ohne Kochgeschirr.
•Glaskeramik ist unempfindlich gegen Temperaturschock und sehr widerstandsfähig, jedoch nicht unzerbrechlich. Besonders spitze und harte Gegenstände, die auf die Kochfläche fallen, können sie beschädigen.
•Benutzen Sie keine Töpfe aus Gusseisen oder mit beschädigten Böden, die rauh sind und Grate aufweisen. Beim Verschieben können Kratzer entstehen.
•Stellen Sie keine Pfannen oder Töpfe auf den Rahmen des Kochfeldes. Es können Kratzer und Lackschäden entstehen.
•Achten Sie darauf, dass keine säurehaltigen Flüssigkeiten, z.B. Essig, Zitrone oder kalklösende Mittel, auf den Rahmen des Kochfeldes gelangen, da sonst matte Stellen entstehen.
•Wenn Zucker oder eine Zubereitung mit Zucker auf die heiße Kochzone gelangt und schmilzt, entfernen Sie diese sofort, noch im heißen Zustand, mit einem Reinigungsschaber. Erkaltet die Masse, kann es beim Entfernen zu Oberflächenschäden kommen.
•Halten Sie alle Gegenstände und Materialien, die anschmelzen können, von der Glaskeramikfläche fern, z.B. Kunststoffe, Aluminiumfolien oder Herdfolien. Sollte doch etwas auf der Glaskeramikfläche anschmelzen, muss dieses, ebenfalls sofort, mit dem Reinigungsschaber entfernt werden.
4
2 Entsorgung
Verpackungsmaterial entsorgen
Alle verwendeten Materialien können uneingeschränkt wiederverwertet werden.
Die Kunststoffe sind folgendermaßen gekennzeichnet:
•>PE< für Polyethylen, z. B. bei der äußeren Hülle und den Beuteln im Innern.
•>PS< für geschäumtes Polystyrol, z. B. bei den Polsterteilen, grundsätzlich FCKW-frei.
Altgerät entsorgen
1Warnung: Damit von dem ausgedienten Gerät keine Gefahr mehr ausgehen kann, bitte vor der Entsorgung unbrauchbar machen.
Dazu Gerät von der Netzversorgung trennen und das Netzanschlusskabel vom Gerät entfernen.
Aus Umweltschutzgründen müssen alle ausgedienten Geräte fachgerecht entsorgt werden.
•Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
•Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.
5
Gerätebeschreibung
Ausstattung Kochund Bedienfeld
Einkreis-Kochzone 1200W |
Bräterzone |
|
2400W |
Zweikreis-Kochzone 2200W |
Bedienfeld |
Einkreis-Kochzone 1200W |
|
|
|
Kontrolllampe Zweikreis |
|
|
|
Sensorfeld Bräterzone |
|||||||||
|
Sensorfeld |
|
|
Kontrolllampe Bräterzone |
|
|
||||||||||
|
|
|
||||||||||||||
|
|
|||||||||||||||
|
„Verriegelung“ |
|
|
|
||||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Sensorfeld |
Kochstufenwahl |
„Timer“ mit |
Kochstufenwahl |
„Ein/Aus“ |
|
Kontrollanzeigen |
|
Sensorfeld Zweikreis |
|
Anzeige für Kochstufe/Restwärme |
6
Digitale Anzeigen
Die vier Anzeigefelder, die den vier Kochzonen zugeordnet sind, zeigen:
–¾ nach dem Einschalten,
–u bei Anwahl der Warmhaltestufe,
–¿ bis Ç, je nach gewählter Kochstufe,
–a bei Ankochautomatik,
–h bei Restwärme,
–l bei eingeschalteter Kindersicherung
–e bei Fehlfunktion
1 Sicherheitsabschaltung
der Kochzonen
Wird eine der Kochzonen nach einer bestimmten Zeit nicht ausgeschaltet oder die Kochstufe nicht verändert, schaltet sich die entsprechende Kochzone automatisch ab.

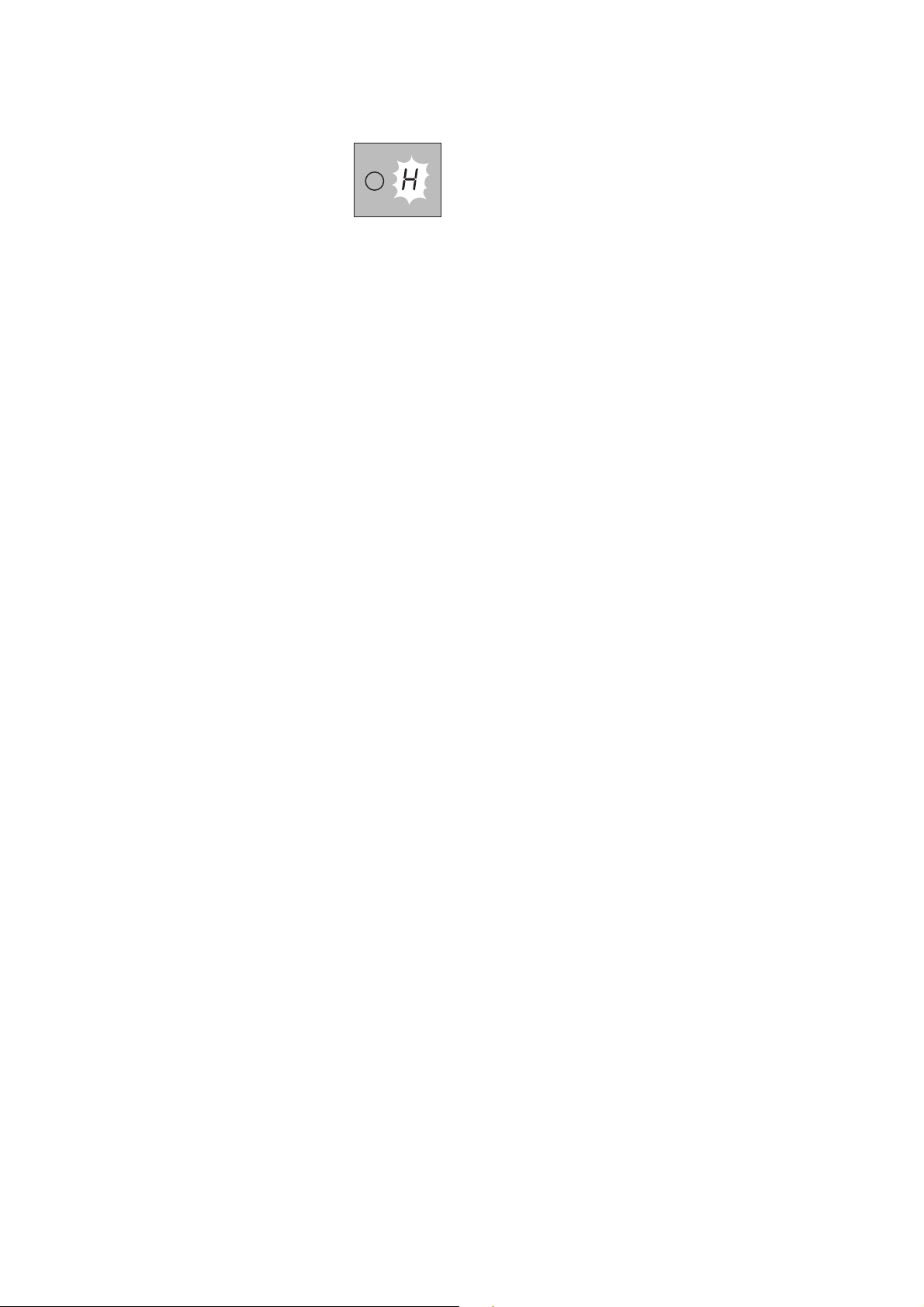

Vorhandene Restwärme wird mit h (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen angezeigt.
Die Kochzonen schalten sich ab bei:
• Kochstufe |
u, 1 - 2 |
nach 6 Stunden |
• Kochstufe |
3 - 4 |
nach 5 Stunden |
• Kochstufe |
5 |
nach 4 Stunden |
• Kochstufe |
6 - 9 |
nach 1,5 Stunden |
3Sollte sich eine oder mehrere Kochzonen vor Ablauf der angegebenen Zeiten abschalten, siehe Kapitel „Was tun, wenn …“.
Abschaltung durch andere Ursachen
Überkochende Flüssigkeit, die auf das Bedienfeld gelangt, bewirkt das sofortige Ausschalten aller Kochzonen.
Die gleiche Wirkung tritt ein, wenn Sie ein nasses Tuch auf das Bedienfeld legen. In beiden Fällen muss das Gerät wieder mit dem Hauptschalter eingeschaltet werden, nachdem die Flüssigkeit oder das Tuch entfernt wurde.
7
Vor dem ersten Gebrauch
Erstes Reinigen
Das Glaskeramik-Kochfeld feucht abwischen.
1Achtung: Benutzen Sie keine scharfen, scheuernden Reinigungsmittel! Die Oberfläche könnte beschädigt werden.
Bedienung des Kochfeldes
Touch Control-Sensorfelder
Zur Bedienung der Touch Control-Sensorfelder berühren Sie das gewünschte Feld mit Ihrer Fingerspitze steil von oben, bis entsprechende Anzeigen aufleuchten oder erlöschen, bzw. die gewünschte Funktion ausgeführt wird.
3Vergewissern Sie sich, dass Sie beim Bedienen nur ein Sensorfeld berühren. Wird der Finger zu flach aufgelegt, wird evtl. das unterhalb liegende Sensorfeld mit angesprochen.
Gerät einschalten
Das komplette Gerät wird mit dem Sensorfeld „Ein/ Aus“ eingeschaltet.
Das Sensorfeld „Ein/Aus“ ca. zwei Sekunden lang berühren.
Die digitalen Anzeigen zeigen ¾ an.
3Nachdem das Sensorfeld „Ein/Aus“ zum Einschalten Ihres Gerätes betätigt wurde, muss innerhalb von ca. 10 Sekunden bei einer Kochzone eine Kochstufe eingestellt oder mit dem Timer eine Zeit eingestellt werden (Eier- uhr-Funktion). Das Gerät schaltet sich sonst aus Sicherheitsgründen wieder aus.

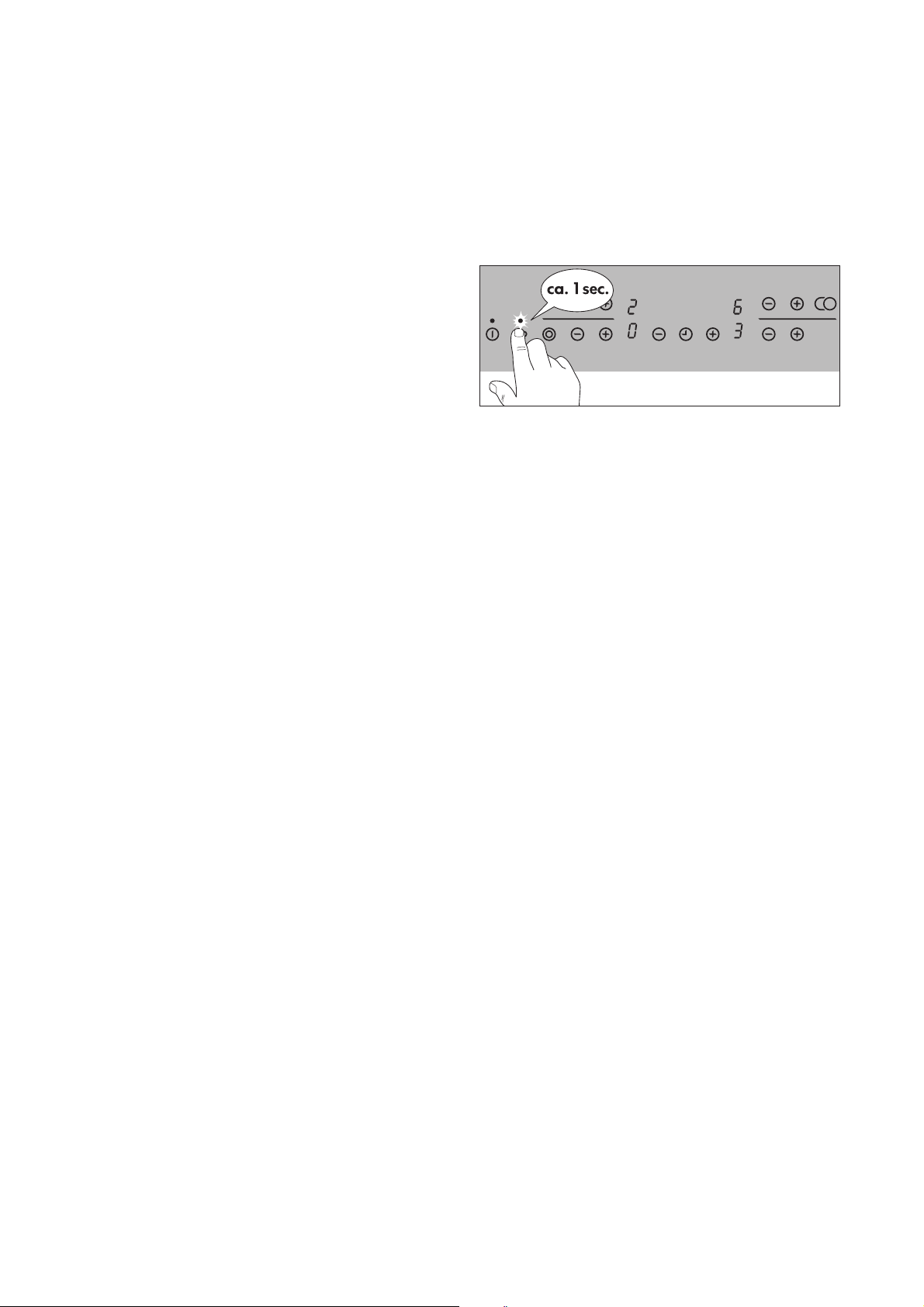

Gerät ausschalten
Zum kompletten Ausschalten des Gerätes Sensorfeld „Ein/Aus“ betätigen.
Das Sensorfeld „Ein/Aus“ ca. eine Sekunde lang berühren.
3Nach dem Abschalten einer einzelnen Kochzone oder des gesamten Kochfeldes wird vorhandene Restwärme mit h (wie „Heiß“) in den digitalen Anzeigen der entsprechenden Kochzonen angezeigt.
8

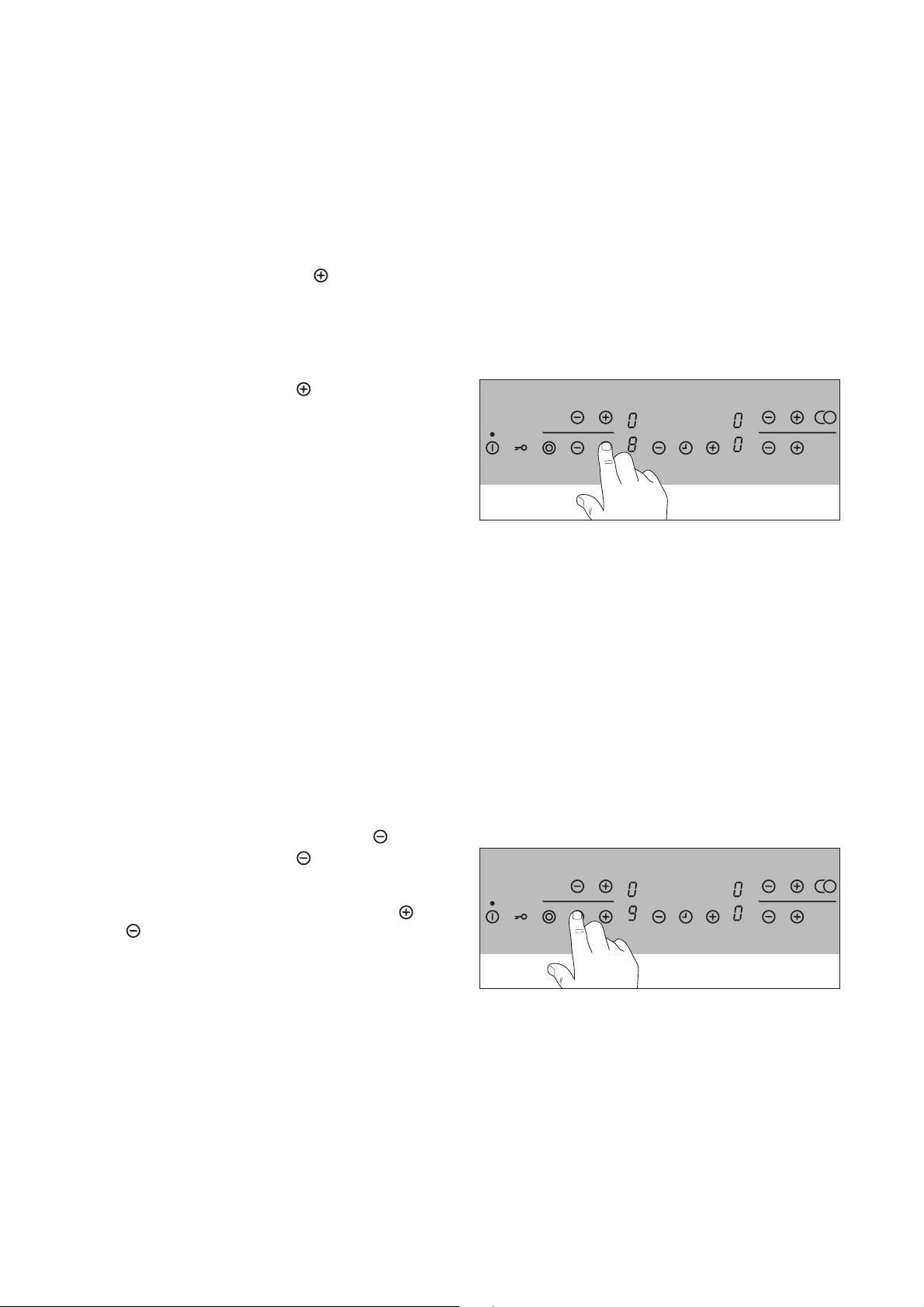

Kochstufenwahl
Zum Einstellen bzw. Verstellen der Kochstufe (u bis Ç) für die gewählte Kochzone.
Mit dem Sensorfeld Kochstufenwahl die Kochstufe erhöhen.
Mit dem Sensorfeld Kochstufenwahl die Kochstufe verringern.
Warmhaltestufe
Alle 4 Kochzonen sind mit einer Warmhaltestufe u ausgestattet.
Mit dem Sensorfeld Kochstufenwahl die Warmhaltestufe u einstellen.
Zweikreis-Kochzone einund ausschalten
Je nach Topfoder Pfannengröße kann bei der Zwei- kreis-Kochzone mit dem Sensorfeld „Zweikreiszone“ zu der kleineren Kochzone der größere Heizkreis zugeschaltet werden.
3Dieser kann nur zugeschaltet werden, wenn für den kleineren Heizkreis schon eine Kochstufe eingestellt ist.
1. Die gewünschte Kochstufe einstellen.
2. Sensorfeld „Zweikreis“ berühren.
Der äußere Heizkreis wird zugeschaltet. Die Kontrolllampe leuchtet.
3.Zum Ausschalten des äußeren Heizkreises Sensorfeld „Zweikreis“ berühren, der äußere Heizkreis wird abgeschaltet.
9
Bräterzone einund ausschalten
1. Die gewünschte Kochstufe einstellen.
2.Zum Einoder Ausschalten der Bräterzone legen Sie Ihren Finger flach auf das Sensorfeld „Bräterzone“, bis die Kontrolllampe aufleuchtet oder erlischt.
Kochzone ausschalten
1.Zum Ausschalten die Sensorfelder Kochstufenwahl
und
gleichzeitig berühren oder mit Sensorfeld Kochstufenwahl
auf Null zurückstellen.
10
