AEG EFC7406 User Manual [es]
Instrucciones de montaje y manejo
EFC 7406
E
Indice
Recomendaciones de seguridad........................................................................................................................ 3
Para el montador de muebles ..................................................................................................................................3
Para el usuario .........................................................................................................................................................3
Generalidades ...................................................................................................................................................... 4
Funcionamiento extractor ........................................................................................................................................4
Funcionamiento de recirculación.............................................................................................................................. 4

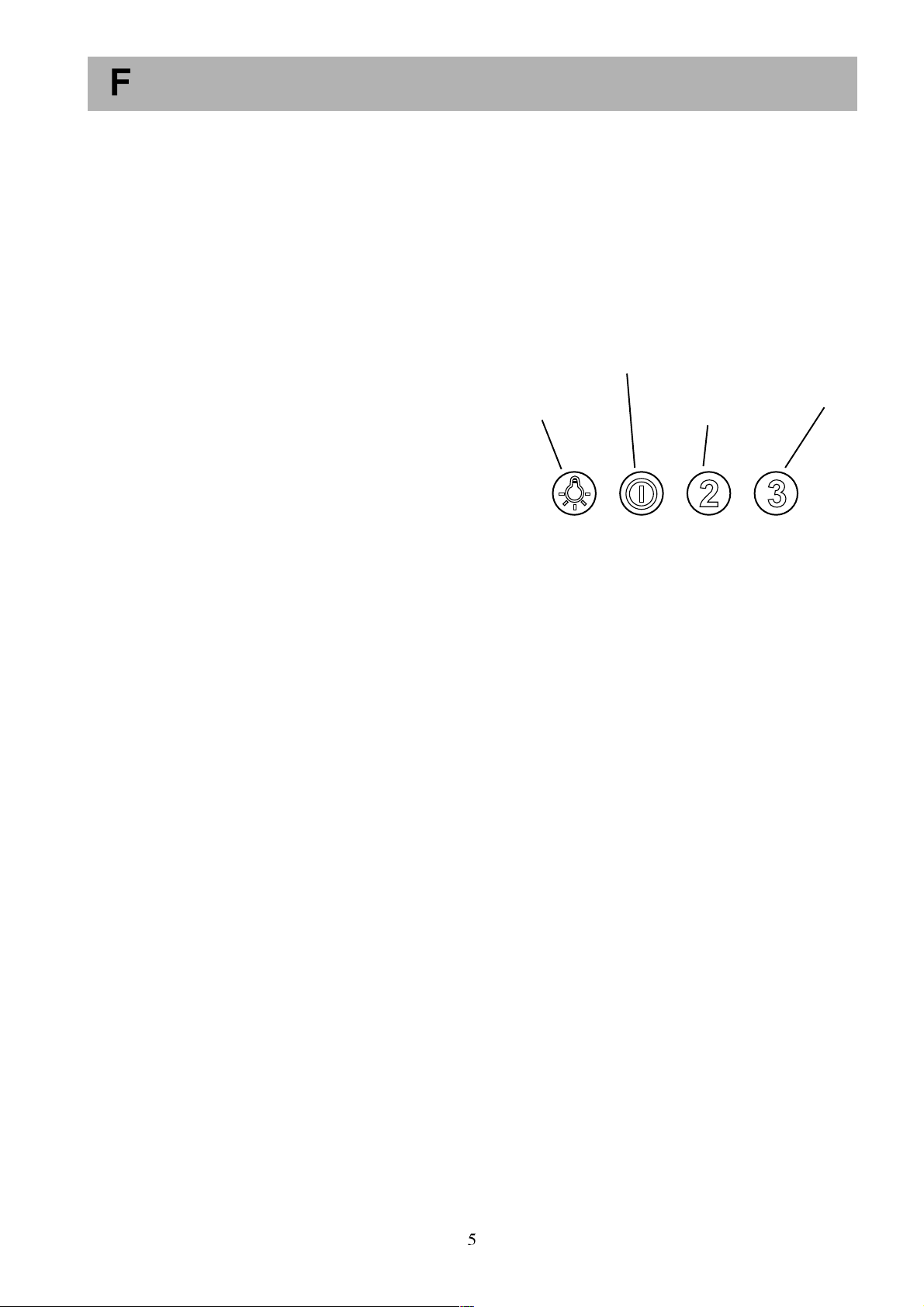

Funcionamiento de la campana .......................................................................................................................... 5
Mantenimiento y cuidado ................................................................................................................................... 6
Limpieza ...................................................................................................................................................................6

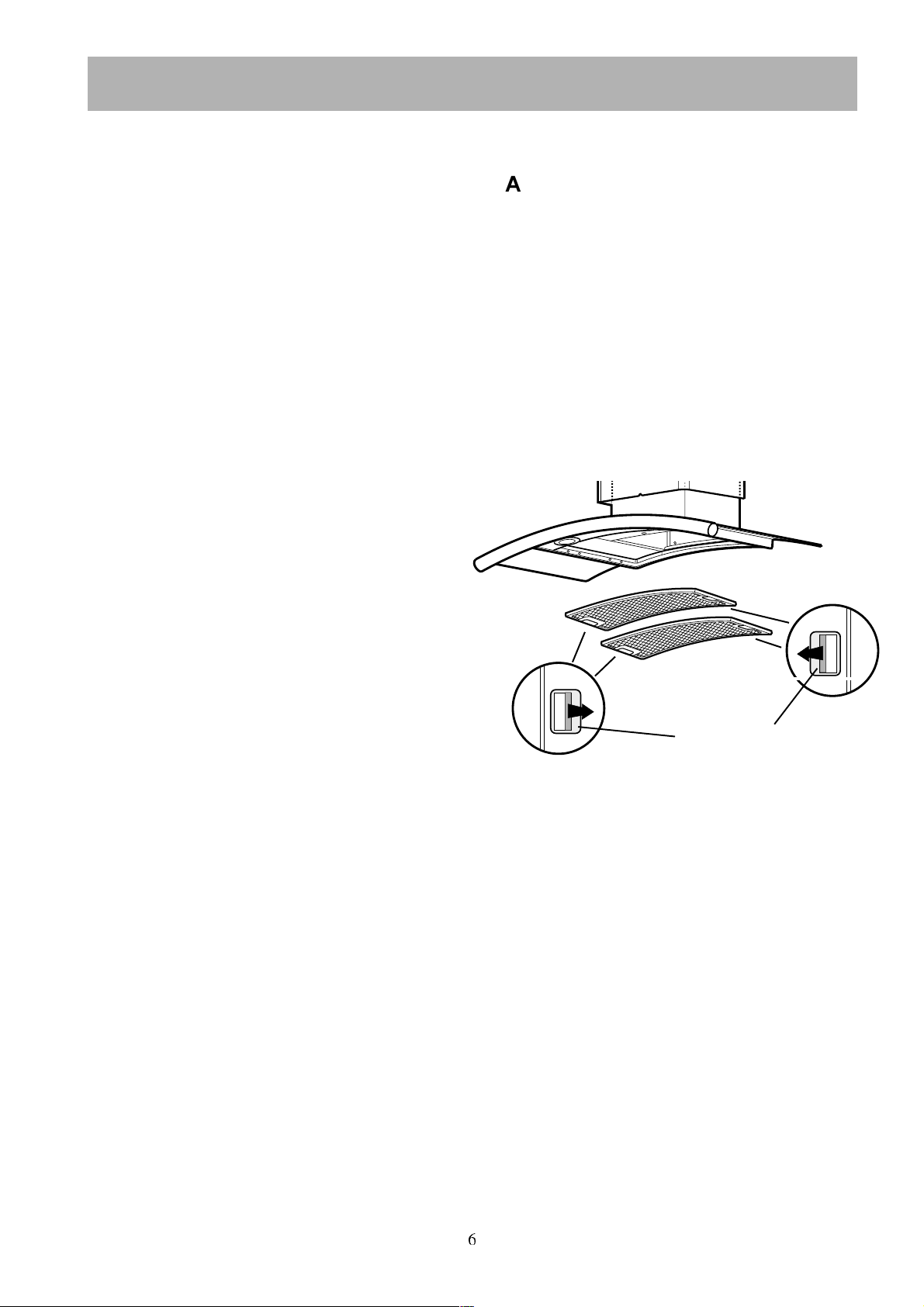

Filtro grasa ............................................................................................................................................................... 6

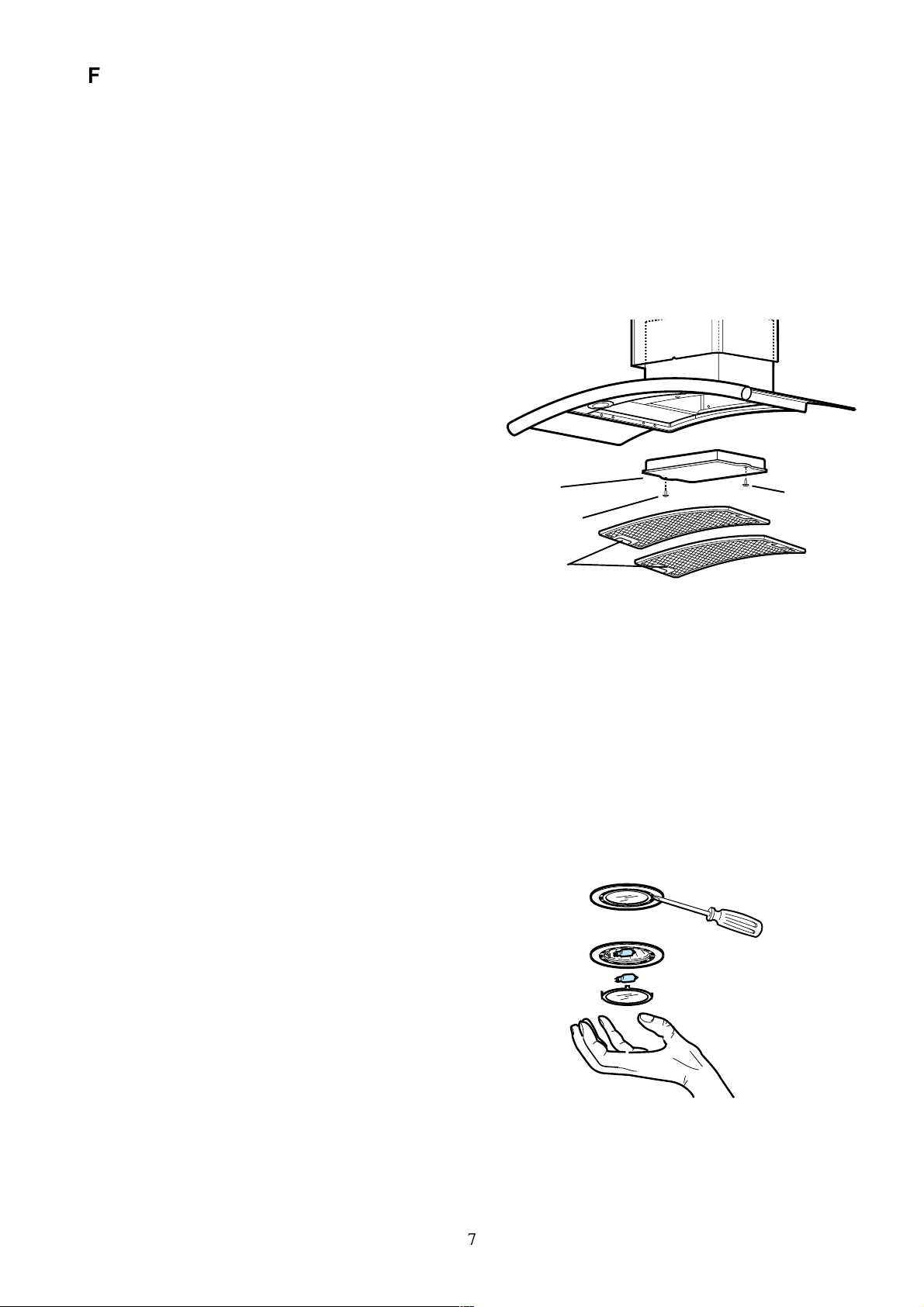

Filtro de carbón activado..........................................................................................................................................7
Sustitución de la bombilla .........................................................................................................................................7
Servicio de asistencia técnica ............................................................................................................................ 8
Si la campana no funciona .......................................................................................................................................8
Accesorios especiales......................................................................................................................................... 8
Características técnicas ........................................................................................................................................... 9
E
Instalación ............................................................................................................................................................. 9
Desembalaje ............................................................................................................................................................ 9
Ubicación .................................................................................................................................................................9
Conexión eléctrica ...................................................................................................................................................9
Instalacion ........................................................................................................................................................... 10
Accesorios/Piezas de montaje incluidas ................................................................................................................ 10

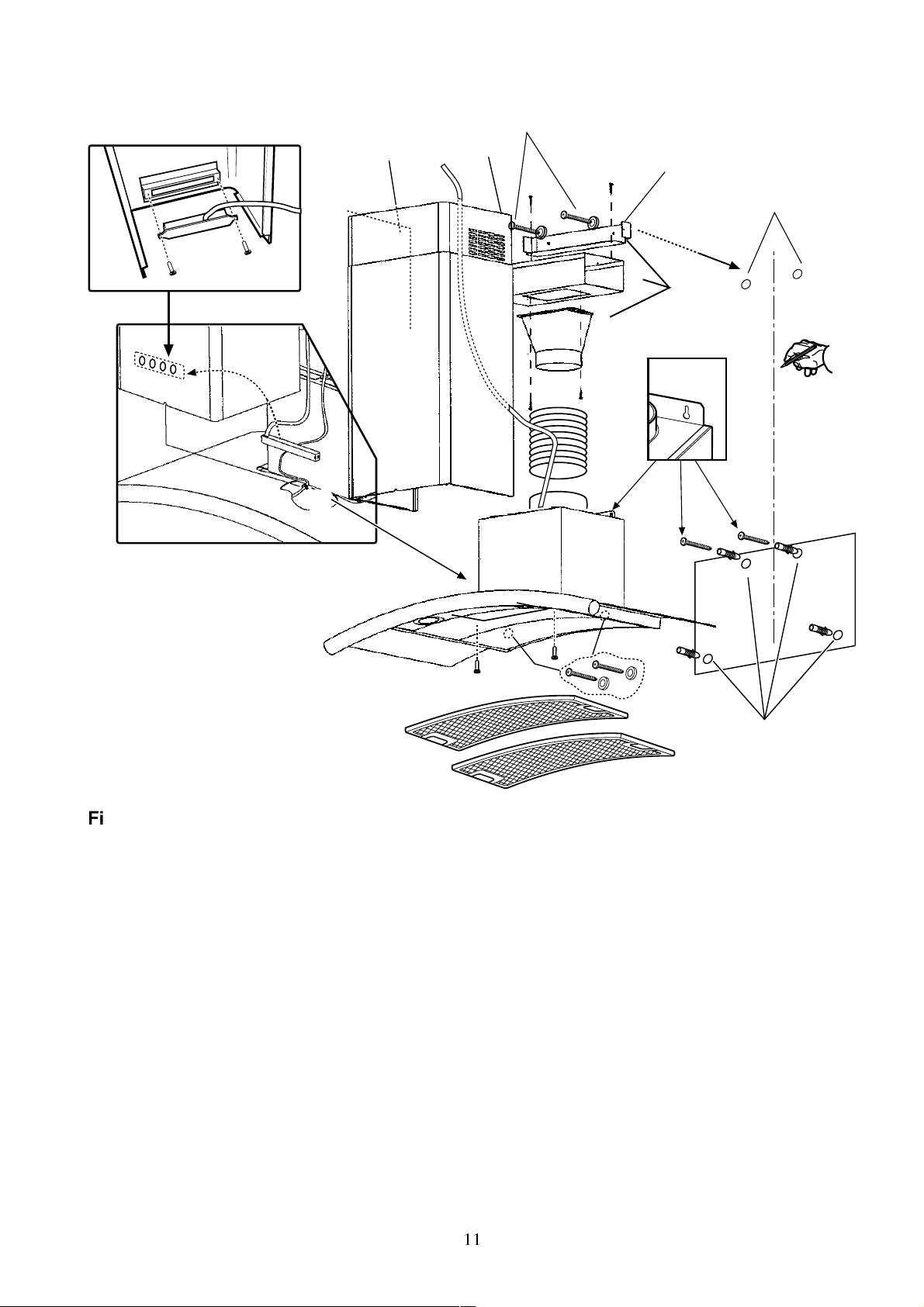

Montaje .................................................................................................................................................................. 10
Antes de hacer uso de la campana, le aconsejamos leer con atención este libro de instrucciones que le
proporcionará una descripción clara del funcionamiento del aparato y de sus múltiples funciones.
Para evitar riesgos que se corren cuando se usan aparatos electricos, es importante que usted instale la campana
aspirante de forma correcta y que lea las instrucciones con atención para evitar un uso inadecuado y riesgos
inútiles.
Tenga siempre a mano este manual de instrucciones cuando utilice su campana.
2
Recomendaciones de seguridad
Para el montador de muebles
En caso de funcionamiento de aspiración, el
tubo de descarga debe tener un diámetro de 150
mm.
Atención! El tubo de evacuación no viene
adjunto y hay que comprarlo por separado.
Al montar la campana, respetar las
siguientes distancias mínimas desde el
borde superior de los quemadores o
placas:

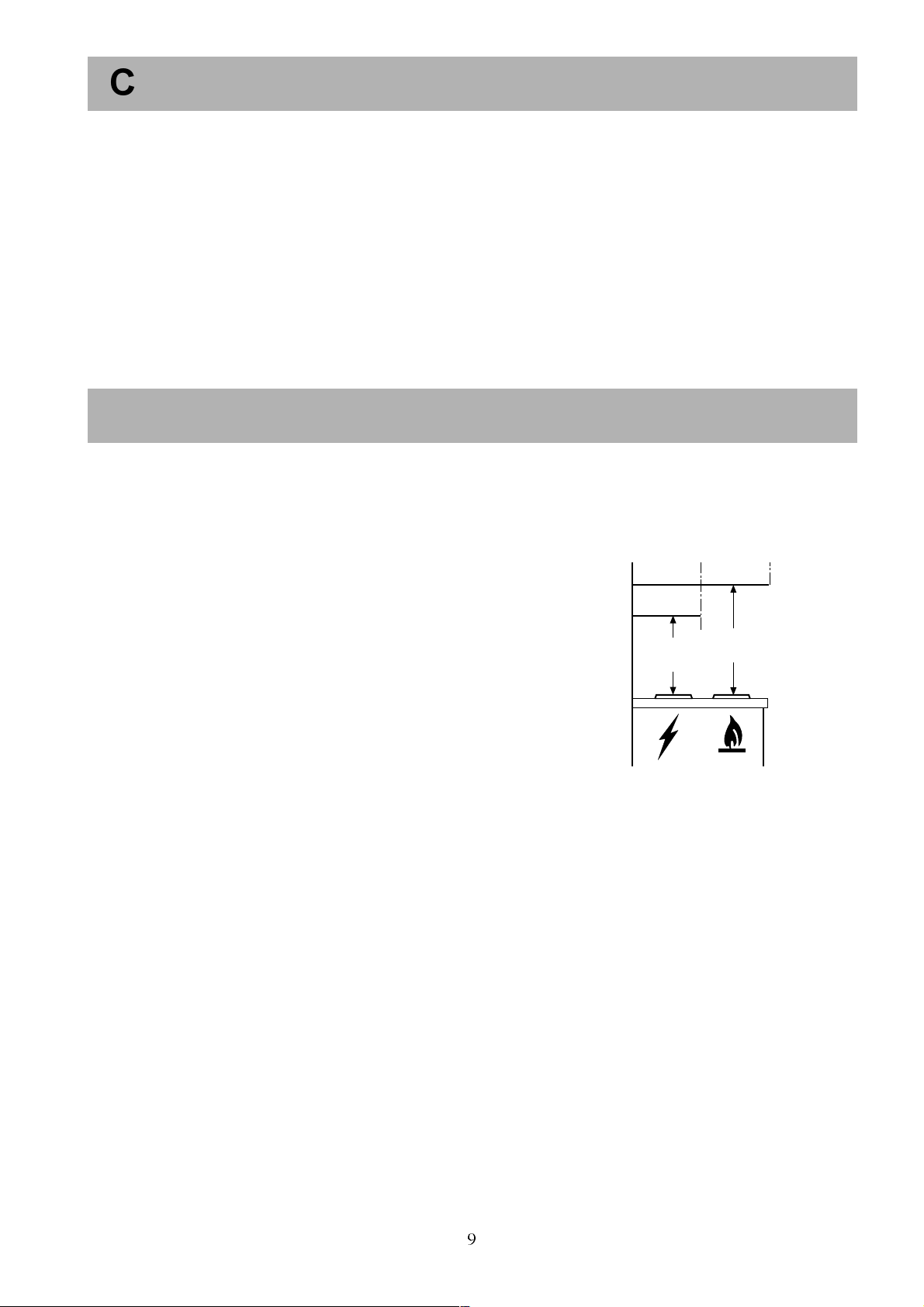

cocinas eléctricas 600 mm
cocinas de gas 700 mm
cocinas de carbón o gasóleo 800 mm
Si las instrucciones para la instalación del
dispositivo para cocinar con gas especifican una
distancia mayor, hay que tenerlo en
consideración.
El decreto sobre equipos de combustión admite,
para estos ambientes, una depresión máxima de
0,04 mbar.
La salida de aire no debe conectarse a
chimeneas ni a conductos de evacuación de
gases de combustión. No se debe bajo ninguna
circunstacia conectar la salida de aire a un
conducto que sirva para ventilar habitaciones
donde funcionen aparatos de combustión.
Ante la posibilidad de conexión de la salida de
aire a una chimenea o conducto de evacuación
de gases de combustión fuera de servicio,
solicite la autorización del organismo de control
competente. Para la conducción de la salida de
aire, atengase a las prescripciones de las
autoridades competentes.
Si el aparato se utiliza para funcionamiento de
aspiración, preparar un orificio de ventilación de
diámetro suficiente, prácticamente igual al de
descarga.
Las disposiciones nacionales y locales de
construcción, imponen unas serie de normas
para la instalación conjunta en la misma
habitación de una campana y otros aparatos de
combustión conectados a chimeneas (tales
como estufas de carbón, gasóleo o gas).
El uso conjunto de campanas y aparatos de
combustión conectados a chimeneas tiene
garantía de seguridad sólo si la habitación y/o
piso (combinación aire/ambiente) reciben
ventilación del exterior a través de un orificio
adecuado (aproximadamente 500-600 cm 2 ),
para evitar que se genere una depresión durante
el funcionamiento de la campana.
En caso de dudas, dirigirse al organismo de
control competente o al departamento de obras
de construcción.
En los ambientes donde haya aparatos de
combustión instalados, se aplica la regla :
medida del orificio de salida = a la medida del
orificio de ventilación o sea un orificio de 500600 cm2, por lo que un orificio mayor puede
perjudicar el funcionamiento de la campana.
El uso de la campana en el modo de
recirculación resulta sencillo y seguro, no
haciendo falta respetar las prescripciones
antedichas.
El funcionamiento de la campana en modo
extractor resultará óptimo siempre que se
respeten la siguientes condiciones :
- montar el tubo de salida con tramos cortos y
rectos
- realizar el menor número de codos posible
- no colocar los tubos en ángulos agudos, sino
ligeramente arqueados
- si es posible, utilizar tubo de diámetro grande
(mínimo Ø 150 mm).
La no observación de estas reglas básicas
provocará drásticas disminuciones de
rendimiento y un funcionamiento más ruidoso.
Para el usuario
Se recomienda no dejar los fuegos encendidos
sin cubrir, ya que el
excesivo calor dañaría el aparato. En caso de
cocinas de gas, gasóleo o carbón, evitar
absolutamente las llamas libres.
De colocarse una freidora encima de la cocina
o del plano de
cocción, mantenerla bajo control.
El aceite que contiene la freidora podría
incendiarse espontáneamente a causa de un
exceso de temperatura.
El riesgo de autocombustión aumenta si se
utiliza aceite sucio.
Tener siempre presente que el exceso de
temperatura puede ser causa de incendio.
No cocinar a la llama (flambé) bajo la
encimera.
Para realizar cualquier operación en la
campana, aun la simple sustitución de la
bombilla, desconectar el aparato de la
alimentación eléctrica (extraer los fusibles de
tapón del portafusibles o desconectar el
interruptor automático).
Es importante respetar los intervalos de
limpieza y sustitución del filtro. De no
hacerse así, la grasa depositada puede
causar un incendio.
3
Generalidades
La campana se entrega en modo extractor,
pudiendo utilizarla también en modo de
recirculación, instalando para ello un filtro de
carbón activado (accesorio especial).
Para esta función, es necesario un filtro de
carbón activo original (véase el párrafo
«Accesorios especiales»).
Funcionamiento extractor
El aire se extrae al exterior mediante un tubo
conectado al anillo de conexión A. Fig. 1.
Atención! El tubo de evacuación no viene
adjunto y hay que comprarlo por separado.
Para un mejor rendimiento , el tubo tiene que
tener el mismo diámetro que el orificio de
salida.
Hacia el exterior
Anillo de
conexión A
T ubo
Anillo de
conexión A
Fig. 1 - Funcionamiento extractor
Rejilla
superior
Funcionamiento de recirculación
El filtro de carbón filtra el aire que pasa de
nuevo a la cocina a través de la rejilla superior
de la chimenea de aspiración.
Para esta función, es necesario un filtro de
carbón activo original (véase el párrafo
«Accesorios especiales»).
Fije el deflector utilizando 2 tornillos de Ø
3,5x6.5 mm de diámetro.
Fije anillo de conexión utilizando 2 tornillos de Ø
3,5x6.5 mm de diámetro.
Suporte
chimenea
Deflector
Filtro de
carbón
Tornillo
Filtros
grasas
Tornillo
Anillo de
conexión
Fig. 2 - Funcionamiento de
recirculación
4
