AEG EFC6420X User Manual [it]

Gebrauchsanweisung , Notice d'utilisation et d'installation
EFC 6420 EFC 9420
Istruzioni di montaggio ed uso , User manual
FD
I
UK
Avvertenze per la sicurezza ............................................................................................................................. 2 2
Per linstallatore ..................................................................................................................................................... 22
Per lutente ............................................................................................................................................................22
Introduzione ....................................................................................................................................................... 23
Versione aspirante.................................................................................................................................................. 23
Versione filtrante ....................................................................................................................................................23
Funzionamento della cappa .............................................................................................................................. 24
Manutenzione e cura......................................................................................................................................... 25
Pulizia .....................................................................................................................................................................25
Filtro grassi in metallo ............................................................................................................................................ 25
Apertura del filtro grassi in metallo........................................................................................................................ 25
Filtro al carbone ..................................................................................................................................................... 26
Sostituzione delle lampade .....................................................................................................................................26
Accessori speciali .............................................................................................................................................. 27
Servizio assistenza tecnica ............................................................................................................................... 27
I
Dettagli tecnici ................................................................................................................................................... 27
Installazione ........................................................................................................................................................ 28
Rimozione dellimballaggio .....................................................................................................................................28
Ubicazione .............................................................................................................................................................28
Collegamento Elettrico ...........................................................................................................................................28
Accessori per il montaggio inclusi.......................................................................................................................... 28
Installazione ...........................................................................................................................................................29
Montaggio .............................................................................................................................................................. 29
Prima di usare la cappa vi raccomandiamo tuttavia di leggere attentamente il presente manuale che vi fornirà una chiara descrizione dellapparecchio e delle sue molteplici funzioni. Per evitare i rischi che sempre si corrono utilizzando apparecchi elettrici, è importante che la vostra nuova cappa aspirante venga installata correttamente e che quindi leggiate attentamente le istruzioni onde evitare un uso inadeguato e rischi inutili.
Conservate il manuale distruzioni a portata di mano per quando utilizzerete la vostra nuova cappa.
21
Avvertenze per la sicurezza
Per linstallatore
Nella versione aspirante, la cappa deve essere
collegata ad un tubo di scarico da Ø 150 mm.
Durante linstallazione, rispettare le se-
guenti distanze minime dai piani di cottura/ fornelli a gas: piani di cottura elettrici 500 mm fornelli a gas 650 mm fornelli a carbone e petrolio 800 mm min.
Se le istruzioni di installazione del dispositivo di cottura a gas specificano una distanza maggiore, bisogna tenerne conto.
Le norme nazionali sui sistemi a combustione
stabiliscono una depressione massima di 0.004 bar nei locali.
Luscita dellaria non deve essere collegata a
canne fumarie o condotti di combustione del gas. Luscita dellaria non deve in nessun caso essere collegata ai condotti di ventilazione di locali dove sono installati apparecchi a combu­stione.
Linstallazione delluscita dellaria deve essere
conforme alle norme stabilite dagli enti preposti.
Quando lapparecchio viene utilizzato nella
versione aspirante, il diametro del condotto di ventilazione deve essere lo stesso del tubo di uscita della cappa.
La regolamentazione edilizia nazionale e regio-
nale impone numerose limitazioni alluso di cappe ed elettrodomestici a combustione colle­gati ad una canna fumaria come gli apparecchi di riscaldamento a carbone o a petrolio oppure stufette a gas nello stesso ambiente.
Le cappe possono essere utilizzate con elettro-
domestici collegati ad una canna fumaria senza correre pericoli soltanto se il locale e/o apparta­mento (combinazione aria/ambiente) è ventilato dallesterno a mezzo di un foro di ventilazione grande di circa 500-600 cm2 per evitare la formazione di una depressione durante il funzio­namento della cappa.
In caso di dubbi, contattare lente di controllo
preposto oppure lispettorato edilizio.
· Poiché nei locali con apparecchi a combustione la norma prevede unforo di uscita delle stesse dimensioni del foro di ventilazione, un foro più grande di 500-600 cm2, potrebbe ridurre il rendimento della cappa aspirante.
Nella versione filtrante, la cappa funzionerà
senza correre alcun rischio e dover ricorrere alle misure summenzionate.
Qualora la cappa venisse utilizzata nella versio-
ne aspirante, per un funzionamento ottimale dovranno essere osservate le seguenti norme:
- tubo di uscita breve e diritto
- ridurre al minimo le curve
- evitare di installare tubi con angoli acuti, devono avere soltanto curve a largo raggio.
- utilizzare tubi più larghi possibile (preferibilmente dello stesso diametro del foro di uscita).
Linosservanza di queste regole fondamentali
porterà ad una riduzione drastica del rendimen­to e aumenterà la rumorosità della cappa.
Per lutente
Coprire sempre gli elementi accesi per evitare
che il calore in eccesso danneggi lelettrodome­stico. Nel caso di fornelli alimentati a gas, petrolio e carbone evitare le fiamme libere.
Controllare attentamente la frittura di cibi sui
piani di cottura /fornelli.
Lolio surriscaldato della pentola potrebbe
prendere fuoco.
Nel caso in cui lolio utilizzato sia sporco,
potrebbe aumentare il rischio di autocombustione.
E estremamente importante notare che il
surriscaldamento può essere causa di incendi.
E vietato cuocere cibi alla fiamma sotto la
cappa.
Disinserire sempre lapparecchio dalla rete
elettrica prima di effettuare qualsiasi ope­razione di manutenzione, inclusa la sostitu­zione di lampade (togliere il fusibile dal portafusibili oppure disinserire linterrutto­re automatico).
E molto importante pulire la cappa e
sostituire il filtro agli intervalli consigliati. Linosservanza delle suddette disposizioni potrebbe causare laccumulo di depositi di grasso, comportando rischi di incendio.
22
Introduzione
La cappa è messa in commercio nella versione
aspirante ma può anche essere utilizzata nella versione filtrante installando un filtro al carbone attivo (accessorio speciale).
Per questo tipo di funzionamento sarà necessa-
rio il filtro al carbone ELECTROLUX originale (vedere Accessori Speciali).
Versione aspirante
I fumi vengono espulsi allesterno attraverso un
tubo collegato alla flangia. Fig. 1.
Per un miglior rendimento, il tubo dovrebbe
avere lo stesso diametro del foro di uscita.
Flangia
Fig. 1
Versione filtrante
Laria viene filtrata da un filtro al carbone e
riciclata nellambiente.
· Per il funzionamento della cappa nella versione
filtrante è necessario un filtro al carbone attivo originale ELECTROLUX KF 20 (Vedi Acces­sori speciali).
Fissare il deflettore usando 4 viti di 3,5 x 6,5 mm
di diametro. Fig. 2.
Attenzione!
Il modello con camino senza sgrigliature non è provvisto di deflettore e delle relative viti di fissag­gio.
Fig. 2
23
Funzionamento della cappa
La cappa è provvista di un motore a più velocità. Si consiglia di mettere in funzione la cappa alcuni minuti
prima di iniziare a cucinare per fare in modo che si crei una depressione allinterno del locale e di lasciarla in funzione dopo aver terminato la cottura dei cibi per circa 15 minuti o fino alla scomparsa degli odori. I coman­di si trovano nel pannello frontale dellapparecchio:

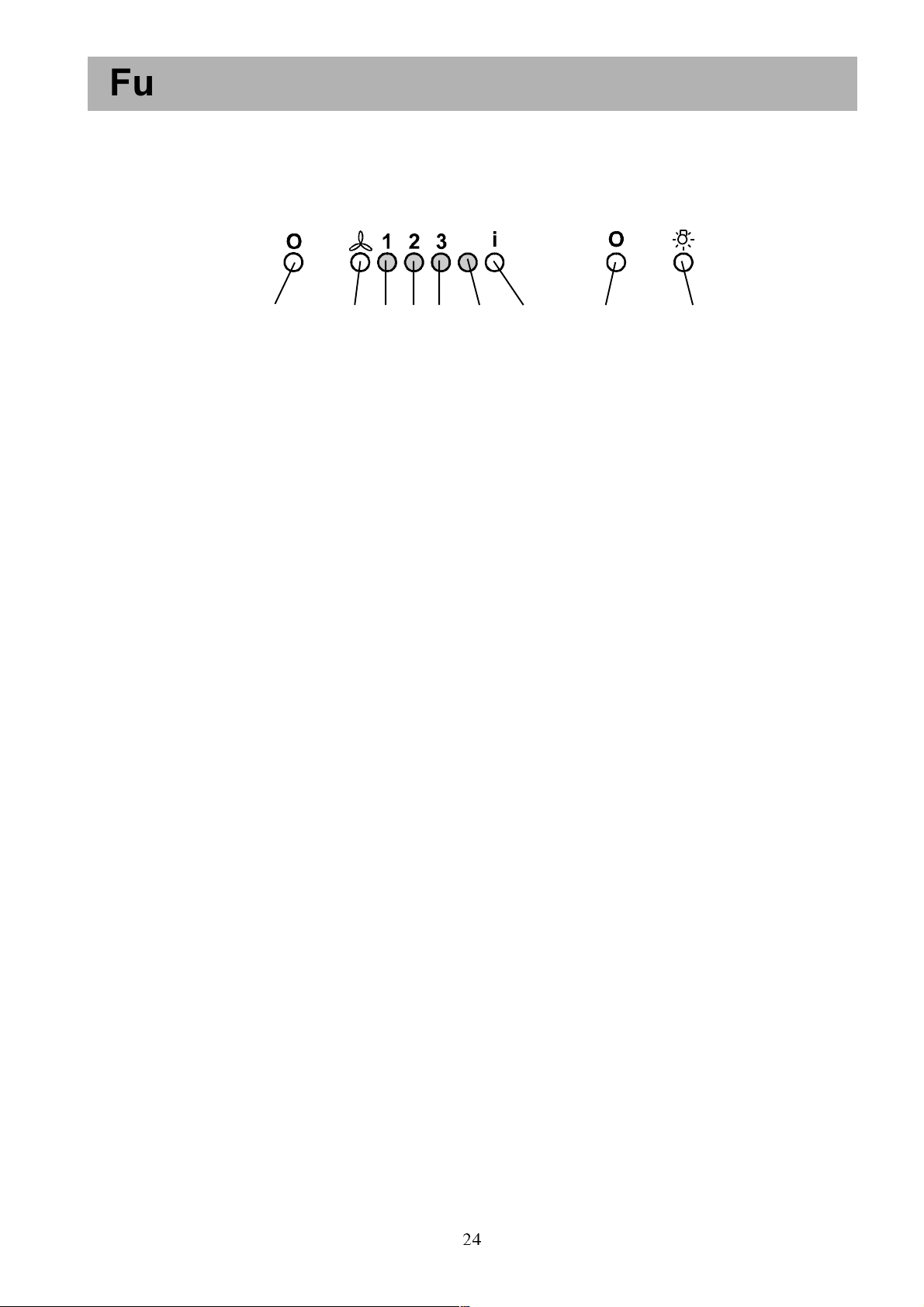

ABCDEFGH I
Fig. 3
A  interruttore principale, cappa accesa/spenta B  Funzionamento e selezione delle velocità del
motore 1-2-3-1-2-. C  indica la velocità 1 D - indica la velocità 2 ( LED) e la saturazione del
filtro grassi (spia lampeggiante). E  Indica la velocità 3 (LED) e la saturazione del
filtro al carbone attivo (spia l ampeggiante). F  Indica la massima velocità (LED) G  Massima velocità accesa/spenta (LED). La
massima velocità funziona per cinque minuti:
Se la cappa è accesa quando viene messa in
funzione la massima velocità, lapparecchio
ritornerà alla velocità precedente al termine
dei cinque minuti.
Se la cappa è spenta quando viene messa in
funzione la massima velocità, lapparecchio si
spegnerà automaticamente al termine dei
cinque minuti.
Per interrompere la massima velocità, spingere
il tasto A oppure B. H- Illuminazione spenta I- Illuminazione accesa
Se la cappa o i comandi non dovessero funzionare: disconnettere lalimentazione per almeno 5 secondi e rimettere lapparecchio nuovamente in funzione.
La cappa viene acquistata completa di filtro al carbone attivo e la spia di saturazione viene attivata come segue: Tenere premuti i tasti B e G contemporaneamente per tre secondi. Inizialmente soltanto il LED indicatore del filtro grassi D viene attivato, subito dopo il LED indicatore del filtro al carbone attivo D verrà messo in funzione, a questo punto il controllo dello stato di saturazione è stato attivato. Per spegnere: tenere premuti i tasti B e G per tre secondi finché non inizia a lampeggiare il LED spia del filtro al carbone attivo.
Led  indicatore del filtro grassi D
Il LED indicatore del filtro grassi C lampeggia quando necessita di essere pulito. Seguire le istruzioni per la manutenzione.
Led  indicatore del filtro al car­bone attivo E
Il LED indicatore del filtro al carbone attivo si accende quando il filtro deve essere sostituito. Questo si dovrebbe verificare dopo circa 160 ore di funzionamento dalla prima messa in funzione.
Dispositivo per il controllo del filtro grassi e al carbone attivo.
Questo tipo di cappa è predisposta per un dispositi­vo che segnala quando il filtro grassi o il filtro al carbone attivo necessita di essere pulito (venduto con il filtro al carbone attivo dalla ditta produttrice specializzata in apparecchi di aspirazione). Questo tipo di cappa viene fornita dal fabbricante senza il filtro al carbone attivo pertanto la spia di saturazione è disattivata.
Ripristino dellindicatore di satu­razione
Dopo aver pulito il filtro, tenere premuto il tasto A per 3 secondi fino a che il LED D o E smettono di lampeggiare.
Ventilazione corretta
Affinché la cappa aspirante funzioni correttamente si dovrebbero chiudere le finestre della cucina e aprire una finestra in una stanza adiacente.
24
Manutenzione e cura
Disconnettere sempre lapparecchio dalla rete elettrica prima di iniziare qualsiasi operazione di
manutenzione.
Pulizia
Attenzione: disconnettere lapparecchio dalla
rete elettrica prima di effettuare qualsiasi operazione di pulizia.
Non introdurre oggetti acuminati nella griglia di
protezione del motore.
Per lavare esternamente la cappa usare una
soluzione detergente delicata. Non utilizzare detergenti caustici, polveri o spazzole abrasive.
Pulire saltuariamente il pannello comandi e la
griglia del filtro con un panno umido e detergenti delicati.
E estremamente importante pulire la cappa e
sostituire i filtri agli intervalli consigliati. Linos­servanza delle suddette disposizioni potrebbe causare laccumulo di depositi di grasso, com­portando rischi di incendio.
Filtro grassi in metallo
Il filtro grassi ha lo scopo di aspirare le particelle
di grasso che si formano durante la cottura dei cibi. Deve essere sempre utilizzato in entrambe le versioni ad evacuazione esterna o a riciclo interno. Attenzione: il filtro grassi in metallo deve essere tolto e lavato sia a mano che in lavastoviglie ogni 4 settimane.
Attenzione
Linosservanza delle norme di pulizia dellappa-
recchio e della sostituzione dei filtri comporta rischi di incendi. Si raccomanda quindi di atte­nersi alle istruzioni suggerite.
Si declina ogni responsabilità per eventuali danni
al motore, incendi provocati da unimpropria manutenzione o dallinosservanza delle suddette avvertenze.

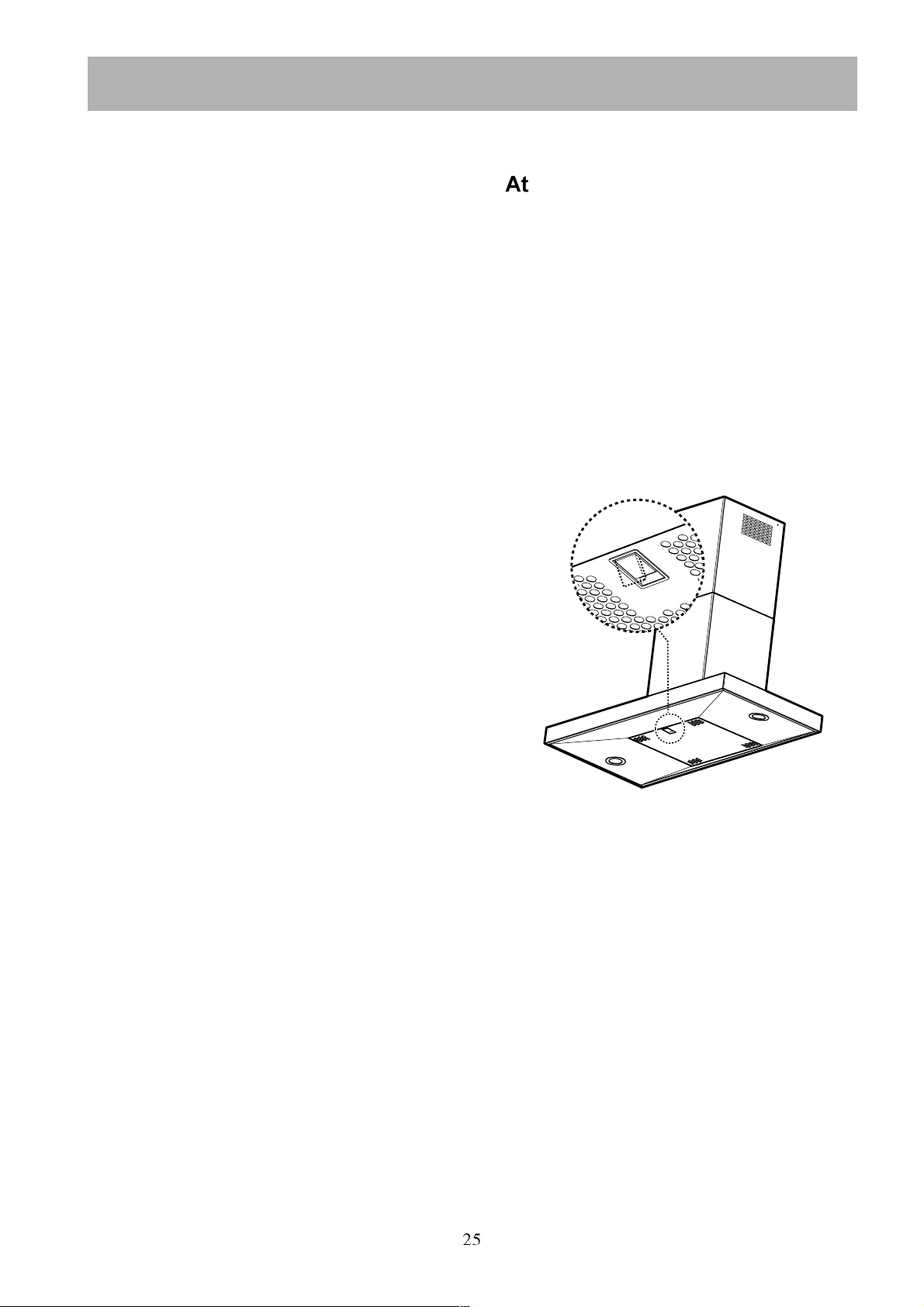

Apertura del filtro grassi in me­tallo
Estrarre il fermo verso il basso, quindi estrarre il
filtro tirando verso il basso. Fig. 4.
Lavaggio dei filtri a mano
Lasciare i filtri a bagno per circa un ora in
acqua calda con un detersivo sciogli grasso, risciacquare abbondantemente con acqua calda . Se necessario ripetere loperazione. Rimettere a posto i filtri quando sono asciutti.
Lavaggio in lavastoviglie
Sistemare i filtri nella lavastoviglie. Selezionare il
programma di lavaggio più potente e la tempera­tura più elevata, almeno 65° C . Ripetere loperazione. Rimettere i filtri al loro posto quando sono asciutti. Quando il filtro grassi in metallo viene lavato in lavastoviglie, può leggermente scolorire senza però influire sulle sue prestazioni.
Pulire linterno della cappa usando soltanto una
soluzione detergente calda (evitare detersivi caustici, polveri abrasive o spazzole).
Fig. 4
25
Filtro al carbone
· Si raccomanda di utilizzare il filtro al carbone attivo soltanto durante il funzionamento della cappa nella versione filtrante.
· Per il funzionamento della cappa nella versione filtrante è necessario il filtro al carbone attivo ELECTROLUX originale (vedere Accessori Speciali).

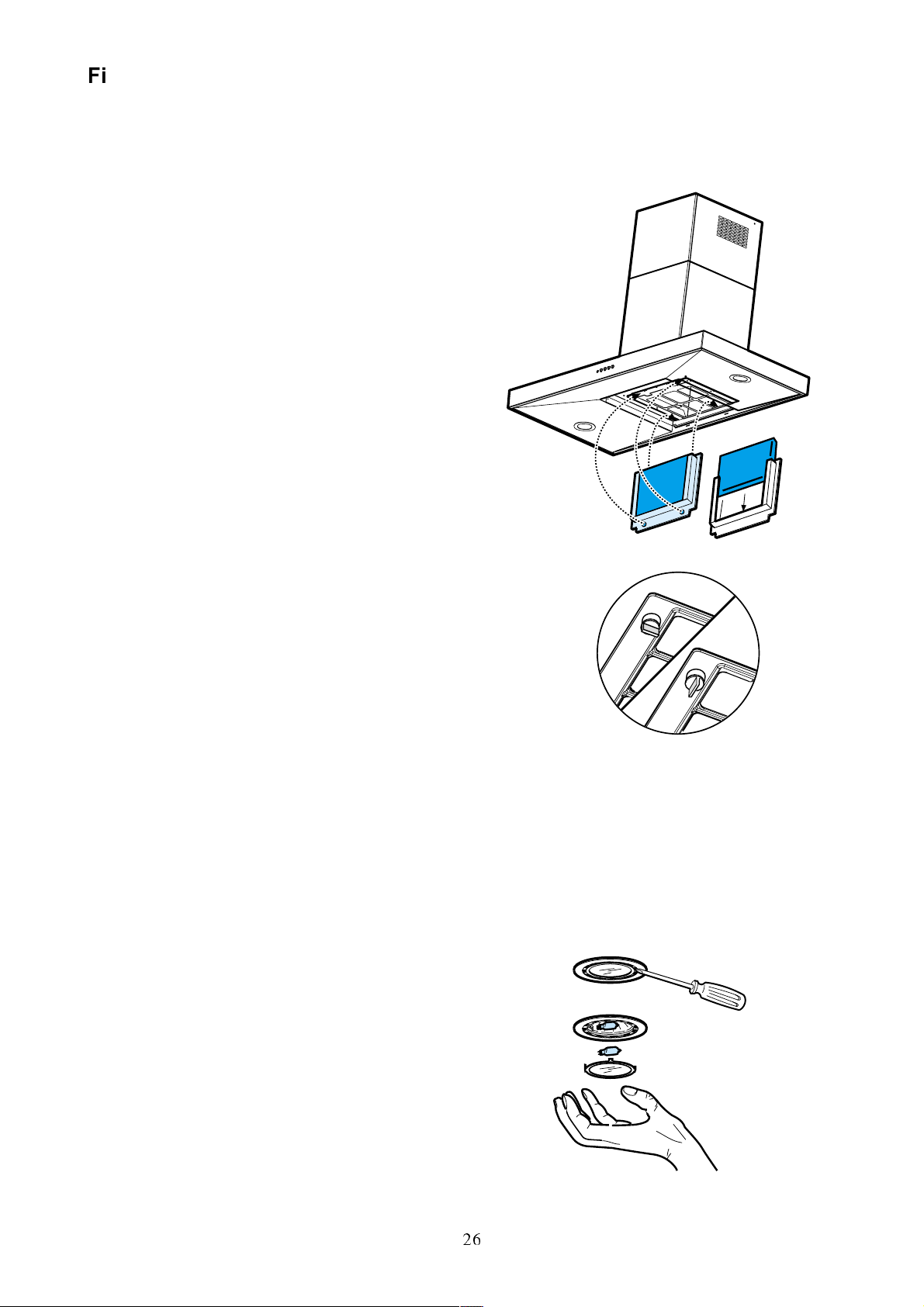

Pulizia/sostituzione del filtro al carbone
Diversamente dagli altri tipi, il filtro al carbone
LONGLIFE può essere pulito e reso nuova­mente attivo. Si raccomanda, in uso normale, di pulire il filtro ogni due mesi. Il lavaggio in lavastoviglie è il miglior modo per pulirlo. Usare un normale detersivo e scegliere la temperatura più elevata (65° C). Lavare il filtro separatamente in modo che nessun residuo di cibo rimanga attaccato al filtro e possa in seguito causare cattivi odori. Per poter nuova­mente usare il carbone, asciugare il filtro nel forno per 10 minuti ad una temperatura massi­ma di 100° C. Si suggerisce di sostituire il filtro al carbone dopo circa tre anni in quanto la capacità di assorbimento degli odori potrebbe diminuire.
Montaggio
Togliere la struttura i che sostiene il filtro h girando di 90° circa i pomelli g. Inserire il materassino di carbone allinterno della struttura e riposizionare tutte le parti nelle loro sedi . Fig.
5.
Per smontare il filtro procedere in senso inverso  Specificare sempre il codice del modello della
cappa ed il numero di serie quando vengono ordinati i filtri sostitutivi. Questi dati si trovano nella targhetta di identificazione allinterno dellapparecchio.
Il filtro al carbone attivo può essere richiesto al
servizio assistenza tecnica ELECTROLUX.
g
g
Fig. 5
h
i
g
g
h
Sostituzione delle lampade - Fig. 6
Disconnettere lapparecchio dalla rete elettrica.  Facendo leva con un cacciavite od utensile
simile, rimuovere la protezione della lampada.
Sostituire la lampada danneggiata.  Richiudere la plafoniera.  Nel caso in cui la luce non dovesse funzionare,
assicurarsi che le lampade siano state corretta­mente installate prima di chiamare lassistenza tecnica.
Fig. 6
26
Accessori speciali
Filtro al carbone KF 20 E-Nr. 942 120 600
Servizio assistenza tecnica
E possibile telefonare al nostro servizio di assisten­za tecnica (vedere lista dei centri di assistenza tecnica) ogniqualvolta si desiderano informazioni o in caso di guasti. Si raccomanda di specificare:
1. Il codice del modello
2. Il numero di serie (E- Nr.)
3. Il numero di fabbricazione (F-Nr.)
Questi dati si trovano nella targhetta di identi­ficazione allinterno dellapparecchio dietro il filtro grassi.
Ci riserviamo il diritto di cambiare le caratteristiche ed i colori dei prodotti frutto della nostra politica di continuo sviluppo tecnologico.
Dettagli tecnici
Modello: EFC 6420 EFC 9420
Dimensione (in cm):
Altezza 78,8-114,4 78,8-114,4 Larghezza 59,8 89,8 Profondità 47 47
Potenza massima assorbita: 215 215
Assorbimento motore: 1 x 175 W 1 x 175 W Assorbimento luci: 2 x 20 W 2 x 20 W
Lunghezza del cavo: 150 cm 150 cm Collegamento elettrico: 220-240 V 220-240 V
Ci riserviamo di apportare modifiche costruttive e cromatiche richieste dallevoluzione tecnologica.
27
Installazione
Rimozione dellimballaggio
Controllate che la cappa aspirante non sia danneg­giata. Danni dovuti al trasporto vanno segnalati immediatamente al responsabile del trasporto. In caso di danni, difetti o pezzi mancanti, occorre comunicarlo tempestivamente al rivenditore. Tenete sotto controllo il materiale dimballaggio ed evitate che i bambini vi giochino.
Ubicazione
La cappa va montata sul muro. Una volta installata, la cappa deve trovarsi almeno 50 cm sopra i piani di cottura elettrici e 65 sopra quelli combinati o a gas (Fig. 7).
Collegamento Elettrico
Avvertenze per lelettricista
Prima di effettuare qualsiasi collegamento assicu­rarsi che la tensione di rete corrisponda alla tensio­ne riportata sulletichetta caratteristiche. Gli appa­recchi forniti di spina possono essere collegati ad una presa standard facilmente accessibile. Nel caso in cui fosse necessario un allacciamento fisso, la cappa deve essere esclusivamente installa­ta da un elettricista iscritto allalbo. Linstallazione deve prevedere un sezionatore omnipolare con distanza minima fra i contatti di 3 mm. Si declina ogni responsabilità per malfunzionamenti derivanti dallinosservanza delle suddette disposizio­ni. Lallacciamento fisso dellapparecchio deve essere effettuato soltanto da un elettricista autorizzato.
Accessori per il montaggio in­clusi
1 deflettore 1 supporto camino (3 pezzi da assemblare) 4 viti per metallo 4 x 8 per lassemblaggio del
supporto camino
4 viti per metallo 3,5 x 9,5 (per fissare il defletto-
re)
1 Staffa di supporto 5 viti per legno 5 x 45 mm (per i fissaggi al muro) 5 tasselli Ø 8 mm (per i fissaggi al muro) 2 viti per metallo 2,9 x 6,5 (per fissare il camino) 12 viti per metallo 3 x 9 (per fissare il camino
inferiore).
1 chiave a brucola (per viti TORX)
Attenzione!
Il modello con camino senza sgrigliature non è provvisto di deflettore e delle relative viti di fissag­gio.

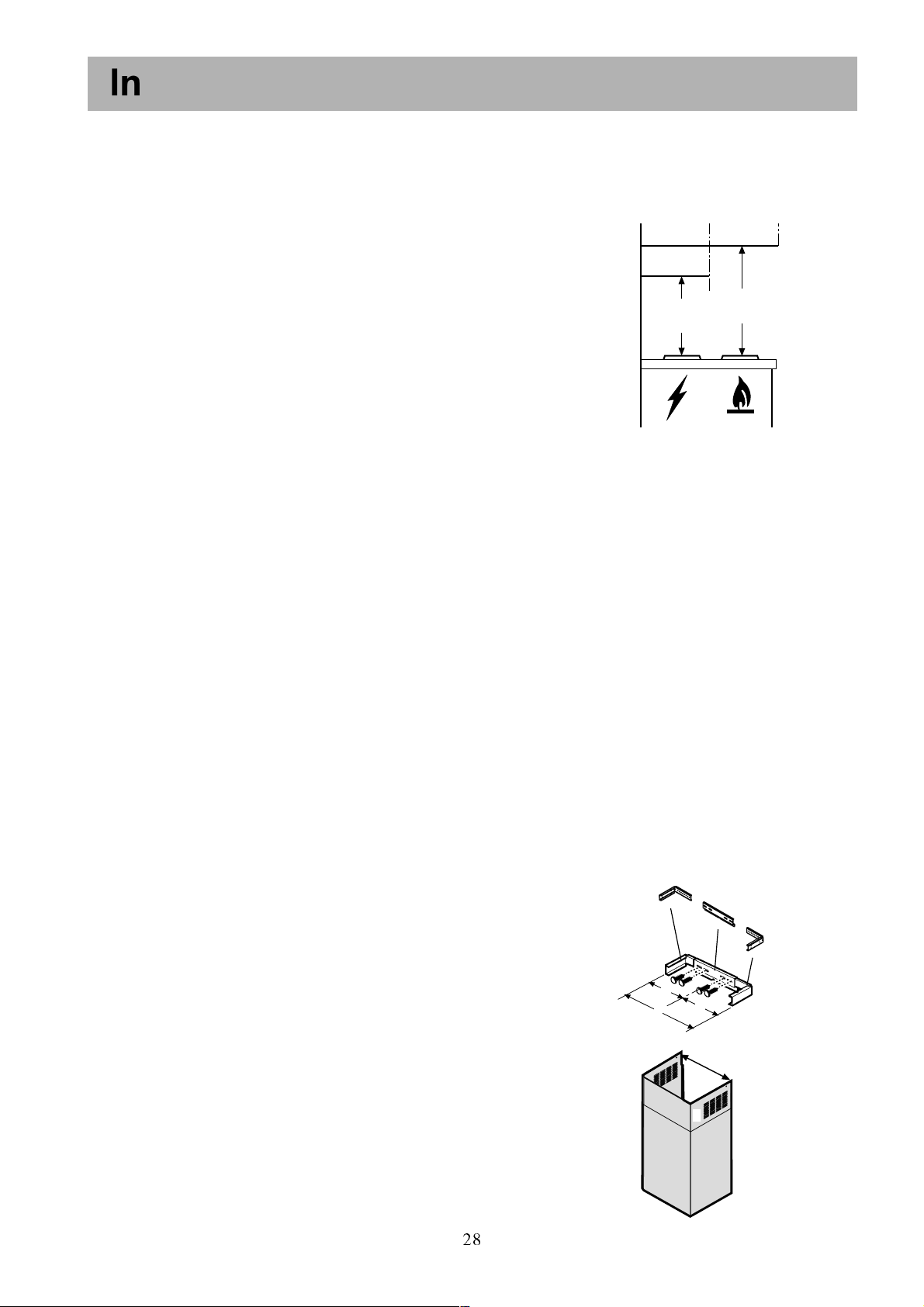

Min
50 cm
Min
65 cm
Fig. 7
Assemblare il supporto camino :
Le tre parti devono essere fissate tra loro con 4 viti, lestensione del supporto è regolabile e deve corrispondere alla larghezza interna del camino telescopico. Fig. 8.
G
=
=
X
X
H
Fig. 8
28
Installazione
Montaggio - Fig. 9
Scollegare la cappa agendo sul quadro generale domestico nelle fasi del collegamento elettrico.
Appoggiare il gruppo aspirante su un piano ed infilare su di esso la parte inferiore della cappa (1). Eseguire le connessioni elettriche fra le due parti (2).  Fissare definitivamente la cappa al gruppo aspirante con 10 viti (3), prima di eseguire il fissaggio verificare
che la fascia metallica (schermo vapori) che regge le lampade ed il/i filtro/i grassi sia ben accoppiato con il frontale, in caso di necessità assestare la posizione della fascia verso avanti sino a fine corsa..
Tracciare un asse sulla parete utile per il montaggio (4), posizionare la dima facendo combaciare la sua linea
centrale con lasse precedentemente disegnato, la parte inferiore della dima corrisponde alla parte inferiore della cappa installata (5).
Eseguire due fori diametro 8 mm, fissare la staffa con due tasselli e due viti (6). Appendere la cappa (7) e regolarne la posizione (8-9). Tracciare un punto dallinterno della cappa per
fissare definitivamente lapparecchio (10). Togliere la cappa (11), praticare un foro diametro 8mm (12), inseri­re un tassello (13).
Eseguire due fori diame-
tro 8 mm più in alto vicino
1
al soffitto (14), inserire due tasselli e fissare il supporto G con due viti
(15).
Appendere nuovamente
la cappa (16).
Fissare definitivamente la
1
1
cappa con una vite (17). Togliere temporaneamente il telaio del filtro al carbone per facilitare l'operazione).
Qualora la cappa venisse
utilizzata nella versione filtrante, montare il deflettore F al suppor-
2
to del camino G utilizzando quattro viti 2,9 x 6,5 e installare il tubo di scarico dei fumi (18) per collegare il foro di uscita del­laria A della cappa con il deflettore F. Qualora la cappa venisse utilizzata
2
nella versione aspirante, il deflettore F non deve essere montato installare invece il tubo di scarico dei fumi (18) per collega­re il foro di uscita del­laria A della cappa con l'esterno.
Preparare il collegamento elettrico
(19).
Fissare la parte superiore del camino (20a) al relativo
supporto (20b).
Infilare la parte inferiore del camino nellapposito alloggiamento sopra la cappa (21). Collegare la cappa alla rete elettrica e controllare il suo perfetto posizionamento.
29
20a
H
21
18
19
B
9
8
8
9
17
1
1
3
3
20a
G
7-16
11
9
8
13
20b
15
F
12
3
Fig. 9
14
7-16
11
10
4
14
20b
6
3
5
LI11TC Ed. 07/04
Loading...
