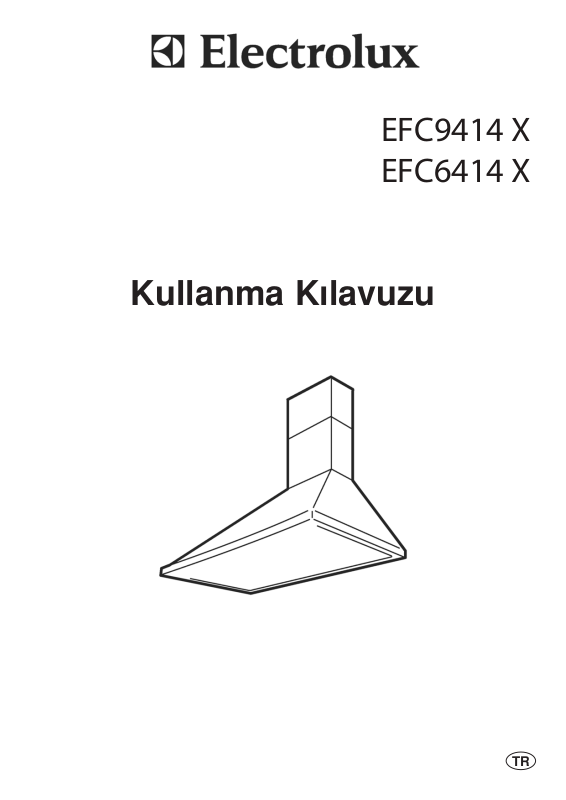

EFC9414
EFC9414 X
EFC6414 X
EFC6414
Kullanma K›lavuzu
TR
‹çindekiler
Güvenlik uyar›lar› ..............................................................................................................................2
Montaj teknisyeni ‹çin ..........................................................................................................................................................2
Kullan›c› ‹çin ........................................................................................................................................................................3
Cihaz›n genel görünümü ..................................................................................................................4
Havaland›rma modu .......................................................................................................................................................... 4
Hava dolafl›ml› mod ............................................................................................................................................................4
Kontrol Paneli ....................................................................................................................................5
Do¤ru havaland›rma ............................................................................................................................................................5
Temizlik ve bak›m ..............................................................................................................................6
Davlumbaz›n temizlenmesi..................................................................................................................................................6
Metal ya¤ filtresi ..................................................................................................................................................................6
Karbon Filtre ........................................................................................................................................................................7
Lamba ampulünün de¤ifltirilmesi ........................................................................................................................................7
Ar›za giderme .................................................................................................................................... 8
Özel Aksesuarlar................................................................................................................................8
Teknik Özellikler ................................................................................................................................8
Yetkili servis ......................................................................................................................................9
Servis ve Yedek Parça ......................................................................................................................9
Müflteri Hizmetleri..............................................................................................................................9
Garanti Koflullar›..............................................................................................................................10
Montaj................................................................................................................................................11
Ambalaj›n aç›lmas› ............................................................................................................................................................11
Montaj ................................................................................................................................................................................11
Elektrik ba¤lant›s› ..............................................................................................................................................................11
Duvar ünitesinin montaj› ....................................................................................................................................................12
Davlumbaz› kullanmadan önce, cihaz› tan›tan ve fonksiyonlar›n› aç›klayan bu kullanma k›lavuzunu iyice okuman›z› tavsiye ederiz.
Elektrikle çal›flan bir cihaz› kulland›¤›n›zda her zaman karfl›lafl›labilen riskleri önlemek için, davlumbaz›n do¤ru monte
edilmesi ve yanl›fl kullan›mdan ve tehlikelerden kaç›nmak üzere güvenlik talimatlar›n›n dikkatlice okunmas› önemlidir.
Kullanma k›lavuzunu saklay›n ve kullan›m s›ras›nda davlumbaz›n yan›nda bulundurun.
1
å Güvenlik uyar›lar›
Montaj Teknisyeni ‹çin
» Bir havaland›rma ünitesi olarak kullan›ld›¤›nda, davlum-
baza 150mm çap›nda bir hortum tak›lmal›d›r.
Dikkat: Hortum verilmemifltir ve ayr›ca sat›n al›nmal›d›r.
» Davlumbaz› monte ederken, ocak/halka yüzeylerinin
üst kenar›na olan afla¤›daki minimum mesafeye dikkat etti¤inizden emin olun:
elektrikli ocaklar 600 mm
gazl› ocaklar 700 mm
Gazl› ocaklar›n montaj talimatlar›nda daha fazla mesafe
b›rak›lmas› isteniyorsa, buna uyulmal›d›r.
» Yak›t yakan sistemlerle ilgili ulusal düzenleme, bu tip
odalarda maksimum bas›nc›n 0.04 mbar olmas› gerekti¤ini belirtir.
» Hava ç›k›fl› bacalara veya yanma gaz› borular›na ba¤-
lanmamal›d›r. Hava ç›k›fl› asla yak›t yakan cihazlar›n
bulundu¤u odalar›n havaland›rma borular›na ba¤lanmamal›d›r.
» Hava ç›k›fl› ba¤lant›s›, ilgili yerel birimlerin belirtti¤i dü-
zenlemelere uygun olmal›d›r.
» Cihaz havaland›rma modunda kullan›ld›¤›nda, yaklafl›k
olarak ç›k›fl deli¤i ile ayn› ebatlarda, yeterince büyük bir
havaland›rma deli¤i aç›lmal›d›r.
» Ulusal ve bölgesel düzenlemeler davlumbaz›n ve baca-
ya ba¤lanan yak›tl› cihazlar›n (kömürlü veya ya¤l› radyatörler ve gazl› ocaklar) ayn› odada kullan›lmas›na bir
tak›m s›n›rlamalar getirmektedir.
» Davlumbazlar sadece oda ve/veya daire, çal›flma s›ra-
s›nda alçak bas›nc›n yarat›lmas›n› önlemek üzere yaklafl›k 500-600 cm
deli¤i ile d›flar›dan havaland›r›l›yorsa, bacaya ba¤lanan
cihazlarla birlikte güvenli bir flekilde kullan›labilir.
» Herhangi bir flüpheniz varsa, ilgili kontrol veya bina de-
netleme birimine baflvurun.
» Yak›tl› cihazlar›n çal›flt›r›ld›¤› odalar için kural, “havalan-
d›rma deli¤i ile ayn› ebatta ç›k›fl deli¤i” oldu¤undan,
500-600 cm
performans›n› düflürebilir.
» Davlumbaz hava dolafl›ml› modda kullan›l›yorsa, daha
önce bahsedilen önlemlerin hiçbiri al›nmadan yukar›daki
koflullarda kolayl›kla ve güvenle çal›flacakt›r.
2
büyüklü¤ünde uygun bir havaland›rma
2
’lik bir delik (yani daha büyük) davlumbaz›n
» Davlumbaz havaland›rma modunda kullan›ld›¤›nda, uy-
gun çal›flma için afla¤›daki kurallara uyulmal›d›r:
– k›sa ve düz ç›k›fl hortumu.
– ç›k›fl hortumundaki büklümleri minimum seviyede tu-
tun.
– kesinlikle hortumlar› keskin bir aç›yla takmay›n; da-
ima hafif bir kavis takip edilmelidir.
– hortumu mümkün oldu¤unca genifl tutun (tercihen ç›-
k›fl deli¤i ile ayn› ebatl›).
– uzunluk afla¤›daki de¤erlerden uzun olmamal›d›r:
bir 90° büklüm ile 3 metre
iki 90° büklüm ile 2 metre
90°den daha büyük büklümler, davlumbaz›n perfor-
mans›n› ve hava ak›fl›n› düflürecektir.
» Bu talimatlara uyulmamas› cihaz›n performans›n› büyük
oranda düflürecek ve davlumbaz›n gürültü seviyesini art›racakt›r.
2
Kullan›c› ‹çin
» Bu davlumbaz mutfaktaki kokular› d›flar› atmak için ta-
sarlanm›flt›r; buhar› d›flar› atmayacakt›r.
» Afl›r› ›s›n›n cihaza zarar vermesini önlemek için daima
yanan maddelerin üstünü kapat›n. Ya¤l›, gazl› ve kömürlü ocak durumunda, aç›k ateflten kaç›n›lmal›d›r.
» K›zartma yaparken, piflirme yüzeyi/ocak üzerindeki de-
rin k›zartma tavas›n› kontrol alt›nda tutun.
» Afl›r› ›s›nmadan dolay›, tavadaki s›cak ya¤ alev alabilir.
» Kullan›lan ya¤ kirliyse, kendinden alev alma riski artar.
» Afl›r› ›s›nman›n yang›na sebep olaca¤›n› kesinlikle akl›-
n›zdan ç›karmay›n.
» Davlumbaz›n alt›nda asla ›zgara türü piflirme yapma-
y›n.
» Ampulün de¤ifltirilmesi dahil, davlumbaz üzerinde
herhangi bir ifllem yapmadan önce fifli prizden çekin
(sigortay› indirin veya otomatik devre kesiciyi kapat›n).
» Tavsiye edilen aral›klarda davlumbaz›n temizlenmesi
ve filtrenin de¤ifltirilmesi çok önemlidir. Aksi takdirde, ya¤lar birikerek yang›na sebep olabilir.
» Cihaz, küçük çocuklar veya gözetim alt›nda olmayan
bak›ma muhtaç kifliler taraf›ndan kullan›ma uygun de¤ildir.
» Büyük çocuklar, gözetim alt›nda cihaz› kullanmal›d›r.
» Küçük çocuklar›n, cihazla oynamad›klar›ndan emin
olunmal›d›r.
» UYARI- Elektrik çarpmas› riskini önlemek için, lambay›
de¤ifltirmeden önce cihaz kapat›lmal›d›r.
Bu cihaz, At›k Elektrik ve Elektronik Cihaz (WEEE) ile ilgili
2002/96/EC Avrupa Direktifine göre iflaretlenmifltir. Bu ürünün do¤ru bir flekilde hurdaya ayr›lmas› ile, çevreye ve insan sa¤l›¤›na olan olas› olumsuz etkileri önlenmifl olacakt›r.
Ürün veya verilen dokümanlar üzerindeki simgesi,
bu cihaz›n evdeki çöplü¤e at›lmayaca¤›n› belirtir. Bunun
yerine ürün, elektrikli ve elektronik cihazlar›n geri dönüflümü için belirlenen toplama noktalar›na teslim edilmelidir.
Atma ifllemi ilgili yerel çevre düzenlemelerine göre yap›lmal›d›r. Bu ürünün ifllenmesi, geri kazan›lmas› ve yeniden
dönüfltürülmesi ile ilgili ayr›nt›l› bilgi için, yerel servis merkezine, ev aletlerinin at›ld›¤› toplama merkezine veya ürünü sat›n ald›¤›n›z yere baflvurun.
3
Cihaz›n Genel Görünümü
» Bu davlumbaz mutfaktaki kokular› d›flar› atmak için tasar-
lanm›flt›r; buhar› d›flar› atmayacakt›r.
» Davlumbaz, bir havaland›rma ünitesi olarak verilmifltir ve bir
aktif karbon filtresi tak›larak hava dolafl›ml› modda da kullan›labilir.
» Bu ifllem için orijinal bir karbon filtresine ihtiyac›n›z vard›r (Ye-
rel Yetkili Servisten temin edebilirsiniz).
Dikkat! Baz› modellerin karbon filtresi vard›r. Karbon filtreleri,
ambalaj kutusundaki polistren koruma panellerinin bir taraf›na
tak›lm›flt›r ve davlumbaz hava dolafl›ml› modda kullan›lmadan
önce, karbon filtreleri yerine tak›lmal›d›r.
Havaland›rma modu
» Bu modda dumanlar, ba¤lant› bilezi¤ine (A) ba¤lanan bir
hortum arac›l›¤›yla d›flar› at›l›r. fiekil 1.
» En iyi performans› elde etmek için, hortumun çap› d›fl deli¤in
çap›na eflit olmal›d›r.
Hava dolafl›ml› mod
» Hava bir karbon filtresi arac›l›¤›yla temizlenir ve mutfa¤a geri
verilir.
» Hava dolafl›ml› mod için orijinal bir karbon filtresine ihtiyac›n›z
vard›r. (Özel Aksesuarlar bölümüne bak›n).
» Deflektörü 2 adet ø 3,5x6.5 mm vida ile sabitleyin. fiekil 2.
fiekil 1
fiekil 2
4
Kontrol paneli
» Normal koflullar için düflük bir h›z ve kokular çok yo¤un oldu-
¤unda yüksek bir h›z kullan›larak en iyi sonuçlar elde edilir.
Piflirme ifllemine bafllamadan birkaç dakika önce davlumbaz›
çal›flt›r›n.
Davlumbaz, piflirme iflleminden sonra 15 dakika kadar veya
bütün kokular kayboluncaya kadar çal›flt›r›lmaya devam edilmelidir.
Kontrol dü¤meleri cihaz›n ön paneli üzerindedir:
» ayd›nlatma dü¤mesi, davlumbaz lambas›n› açar ve kapat›r;
» motor dü¤mesi, motoru aç›p kapatarak üç farkl› h›z seviye-
sinden birisini seçmenizi sa¤lar.
Do¤ru havaland›rma
Davlumbaz›n düzgün çal›flmas› için, mutfakta düflük bir bas›nç
olmal›d›r. Mutfak pencerelerini kapal› ve yak›ndaki bir odan›n
penceresini aç›k tutmak önemlidir.
Lamba dü¤mesi
Motor dü¤mesi
5
Bak›m ve koruma
» Herhangi bir bak›m ifllemine bafllamadan önce cihaz›n fifli prizden çekilmelidir.
Davlumbaz›n temizlenmesi
» Davlumbaz›n d›fl yüzeyini ›slat›lm›fl sabunlu bir bezle
temizleyin.
» Kesinlikle sert, afl›nd›r›c› veya yan›c› temizlik ürünlerini
veya çamafl›r suyu içeren ürünleri kullanmay›n.
» Kesinlikle motor koruma ›zgaras›na sivri cisimler sokma-
y›n.
» Dü¤me panelini ve filtre ›zgaras›n› yaln›zca ›slat›lm›fl
sabunlu bir bezle temizleyin.
» Tavsiye edilen aral›klarda davlumbaz›n temizlenmesi ve
filtrelerin de¤ifltirilmesi çok önemlidir. Aksi takdirde, ya¤lar birikerek yang›na sebep olabilir.
Metal ya¤ filtresi
» Ya¤ filtrelerinin amac› piflirme s›ras›nda oluflan ya¤ par-
çac›klar›n› emmektir; ya¤ filtresi, hem d›fl havaland›rma
hem de iç hava dolafl›m modunda her zaman kullan›lmal›d›r. Dikkat: Metal ya¤ filtreleri dört haftada bir ç›kar›lmal› ve elle veya bulafl›k makinesinde y›kanmal›d›r.
Metal ya¤ filtrelerinin ç›kar›lmas›
» Filtreyi cihaz›n arka taraf›na do¤ru itin, ard›ndan afla¤›
do¤ru çekip ç›kart›n. fiekil 3.
Elde y›kama
Ya¤ filtrelerini bir saat kadar ya¤ çözücü temizlik maddeli s›cak suyun içinde tutun, ard›ndan s›cak su ile iyice
durulay›n. Gerekirse bu ifllemi tekrarlay›n. Ya¤ filtrelerini kuruduktan sonra tak›n.
Bulafl›k Makinesi
Ya¤ filtrelerini bulafl›k makinesine koyun. En güçlü y›kama program›n› ve en yüksek s›cakl›k ayarlamas›n› (en
az 65°C) seçin. ‹fllemi tekrarlay›n. Ya¤ filtrelerini kuruduktan sonra tak›n. Metal ya¤ filtresini bulafl›k makinesinde y›kad›¤›n›zda, hafif renk solmas› meydana gelebilir; ancak bu durum performans›n› etkilemez.
» Yaln›z bir s›cak solüsyonu kullanarak iç muhafazay› te-
mizleyin (kesinlikle yak›c› deterjanlar, afl›nd›r›c› tozlar
veya f›rçalar kullanmay›n).
Uyar›
» Cihaz›n temizlenmesi ve filtrelerin de¤ifltirilmesi ile ilgili
talimatlara uyulmamas› yang›na neden olabilir. Bu talimatlara uyman›z› fliddetle tavsiye ederiz.
» Üretici, uygun olmayan bak›m veya yukar›daki güvenlik
talimatlar›na uyulmamas› sonucu meydana gelebilecek
motor hasar›ndan veya yang›n tehlikesinden sorumlu
de¤ildir.
fiekil 3
6
Karbon filtre
» Karbon filtre, sadece davlumbaz› hava dolafl›m modunda kul-
lanmak istedi¤inizde kullan›lmal›d›r.
» Bu ifllem için orijinal bir karbon filtresine ihtiyac›n›z vard›r (Ye-
rel Yetkili Servisten temin edebilirsiniz).
» Karbon filtrenin de¤ifltirilmesi
Karbon filtre y›kanamaz veya kimyasal maddelerle temizlenemez.
Karbon filtre, normal kullan›m durumunda her 4 ayda bir de¤ifltirilmelidir.
Yedek filtreleri Yetkili Servisten temin edebilirsiniz.
» Takma - fiekil 4
Fan çark›n› koruyan plastik ›zgaralar›n üstünü kapatmak için
bir karbon filtresini sola, di¤erini ise sa¤a tak›n, ard›ndan filtrenin orta kolunu saat yönünde çevirin.
» Sökmek için, tersi s›ray› takip edin.
» Yaln›z bir s›cak solüsyonu kullanarak iç muhafazay› temizleyin
(kesinlikle yak›c› deterjanlar, afl›nd›r›c› tozlar veya f›rçalar kullanmay›n).
» Yedek filtreler siparifl ederken daima davlumbaz›n model nu-
maras›n› ve seri numaras›n› belirtin. Bu bilgileri, cihaz›n iç taraf›ndaki bilgi etiketinde bulabilirsiniz.
» Karbon filtresini, bulundu¤unuz yerdeki Yetkili Servisten siparifl
edebilirsiniz.
fiekil 4
Lamba ampulünün de¤ifltirilmesi
» Davlumbaz›n fiflini prizden çekin.
» Düz uçlu bir tornavida kullanarak lamba kapa¤›n› dikkatlice
ç›kart›n. fiekil 5.
» Eski ampulü, ayn› tipte yeni bir ampulle de¤ifltirin.
» Lamba kapa¤›n› yerine tak›n.
» Lamba yanmazsa, Yetkili Servise baflvurmadan önce ampulün
düzgün tak›ld›¤›ndan emin olun.
fiekil 5
7
Ar›za giderme
Cihaz düzgün çal›flmazsa, afla¤›daki kontrolleri yap›n.
Belirti Çözüm
Afla¤›dakileri kontrol edin: Davlumbaz›n elektrik beslemesine ba¤land›¤›ndan
Davlumbaz çal›flmaya bafllam›yor.
Davlumbaz çal›flm›yor.
Çal›flma s›ras›nda davlumbaz
duruyor.
emin olun.
Fan h›z›n›n seçilip seçilmedi¤ini kontrol edin.
Afla¤›dakileri kontrol edin: Fan h›z›n›n, yap›lan iflleme göre yüksek bir seviyeye ayarlan›p ayarlanmad›¤›n›.
Ya¤ filtrelerinin temizli¤ini.
Mutfa¤›n, temiz havan›n girmesi için yeterince havaland›r›l›p havaland›r›lmad›¤›n›.
Davlumbaz hava dolafl›ml› moda ayarl› ise, karbon filtresinin hala çal›fl›p çal›flmad›¤›n› kontrol edin.
Havaland›rma için ayarland›ysa, kanal›n ve havaland›rma ç›k›fllar›n›n t›kanmad›¤›ndan emin olun.
Güvenlik devresi, devre d›fl› kalm›fl.
Oca¤› kapat›n ve cihaz›n s›f›rlanmas›n› bekleyin.
E¤er davlumbaz montaj k›lavuzunda belirtilen yüksekliklerin alt›na monte
edilirse, motor s›k s›k durarak davlumbaza zarar verecektir.
Bütün bu kontrollerden sonra sorun devam ederse model ve seri numaras›n› bildirerek bulundu¤unuz yerdeki Yetkili Servise baflvurun.
Garanti kapsam›nda ifllem yap›labilmesi için, Yetkili Servise ürünün sahibi oldu¤unuzu kan›tlayacak bir belgeyi sunman›z
gerekti¤ini unutmay›n. Ar›za mekanik veya elektrik aksam›ndan kaynaklanm›yorsa ücret talep edilece¤inden dolay›,
garanti iste¤inde bulunmadan önce, müflterinin yukar›daki kontrolleri yapmas› gerekir.
Özel Aksesuarlar
Karbon Filtre, Tip 200
Teknik Özellikler
Model EFC 6414 EFC 9414
Ebatlar (cm):
Yükseklik: 84-117 84-117
Genifllik : 59,9 89,9
Derinlik: 51.5 51,5
Ya¤ filtresi: 23
Güç tüketimi: 200 W 200 W
Ayd›nlatma: 2 X 20 W 2X20W
Elektrik ba¤lant›s› : 220-240 V 220-240 V
Sigorta de¤eri: 5 A Zaman Gecikmeli Sigorta
Haber verilmeden de¤ifltirilebilir.
8
Yetkili servis
Bilgiye ihtiyaç duydu¤unuzda veya ar›za durumunda yetkili servisimizi arayabilirsiniz (yetkili servislerin listesine bak›n).
Avustralya’da servis için 1300 650 020’yi aray›n.
Aramadan önce, afla¤›daki bilgileri haz›rlay›n:
1. Model numaras›
2. Seri numaras› (E-Nr.)
3. Üretim numaras› (F-Nr.)
Bu bilgileri cihaz›n içinde, ya¤ filtresinin arka taraf›ndaki bilgi etiketinde bulabilirsiniz.
Sürekli teknolojik geliflim politikam›z›n gere¤i olarak, teknik özellikleri ve renkleri de¤ifltirme hakk›m›z› sakl› tutuyoruz.
Servis ve Yedek Parça
Cihaz servis gerektirdi¤inde veya yedek parça sat›n almak istedi¤inizde,
telefonla yerel Yetkili Servisi aray›n: 0800 211 60 32
Ça¤r›n›z posta kodunuza göre otomatik olarak size en yak›n Yetkili Servise yönlendirilecektir. Bulundu¤unuz yerdeki
Servis Merkezinin adresi ve servisle ilgili di¤er bilgiler için web sitemizi ziyaret edin. www.electrolux.com.tr
Cihaz garanti kapsam›nda olsa bile, ar›za mekanik veya elektrik aksam›ndan kaynaklanm›yorsa ücret talep edilece¤inden dolay› servisi aramadan önce “Ar›za giderme” bölümünü okudu¤unuzdan emin olun. Garanti kapsam›ndaki hiz-
metler için sat›fl makbuzunun gerekli olaca¤›n› unutmay›n.
Size yard›mc› olabilmemiz için bize yard›mc› olun
Bize yazmadan veya telefon açmadan önce, sorunuzun türünü tespit edin. Bize baflvurdu¤unuzda, flu bilgilere ihtiyac›m›z olacakt›r:
» Ad›n›z » Ar›zan›n net ve do¤ru bir aç›klamas›
» Adresiniz ve posta kodunuz » Cihaz›n ad› ve modeli*
» Telefon numaran›z » E numaras›*
» Seri numaras›*
* Bu bilgileri, ya¤ filtreleri ç›kar›ld›¤›nda görülen bilgi plakas› üzerinde bulabilirsiniz.
‹rlanda Cumhuriyeti’nde servis iste¤inde bulundu¤unuzda, afla¤›daki adres arac›l›¤›yla bizimle ba¤lant› kurun:
Electrolux
Electrolux Group (Ire) Ltd
Long Mile Road
Dublin 12
Republic of Ireland
Tel: + 353(0) 1 4090751 E-posta : service.eid@electrolux.ie
MÜfiTER‹ H‹ZMETLER‹
ELECTROLUX cihazlar›yla ilgili genel sorular veya daha fazla bilgi için, afla¤›da adresi verilen Müflteri Hizmetlerimize
mektupla veya telefonla baflvurun ya da web sitemizi ziyaret edin: www.electrolux.com.tr
Müflteri Hizmetleri
Tarlabafl› Cad. No: 35
Taksim / ‹stanbul - TÜRK‹YE
Tel: (212) 293 10 20
Faks: (212) 251 91 44
* bu numaraya yap›lan aramalar, e¤itim amaçl› olarak kaydedilebilir.
9
Garanti Koflullar›
Standart garanti koflullar›
Biz, Electrolux olarak, bu Electrolux cihaz›n›n al›m›ndan sonraki 12 ay içinde herhangi bir parçada iflçilik veya malzeme
hatas›n›n oldu¤unun kan›tlanmas› durumunda, afla¤›daki flartla, parçay› ÜCRETS‹Z olarak tamir edece¤imizi veya de¤ifltirece¤imizi (iflçilik, malzeme veya nakliyat masraflar› dahil) beyan ederiz:
Cihaz do¤ru monte edildi¤inde ve sadece bilgi etiketinde belirtilen bir elektrik beslemesiyle çal›flt›r›ld›¤›nda.
Cihaz sadece normal amaçlar için ve üretici talimatlar› do¤rultusunda kullan›ld›¤›nda.
Cihaz›n bak›m›, servisi, tamiri bizim taraf›m›zdan yetki verilmemifl birisi taraf›ndan yap›lmad›¤›nda veya cihaz kurcalan-
mad›¤›nda,
Bu garanti kapsam›ndaki bütün servis ifllemleri yetkili bir Electrolux Servisi taraf›ndan gerçekleflmelidir. De¤ifltirilen cihaz
veya hasarl› parça Firman›n mal› olur.
Al›c›n›n yasal haklar› bu garantiden etkilenmez.
Ev ziyaretleri Pazartesi-Cuma günleri saat 8.30 ile 5.30 aras›nda yap›l›r.
Bu saatler d›fl›ndaki ziyaretler belli bir ücret karfl›l›¤›nda yap›lacakt›r.
‹stisnalar
Bu garanti afla¤›daki hususlar› kapsamaz:
Nakliyat s›ras›nda, yanl›fl kullan›m veya ihmal sonucu meydana gelen hasarlar, ampulün de¤ifltirilmesi veya ç›kar›labilir
cam ya da plastik parçalar.
Yanl›fl montaj› düzeltmek için yap›lan aramalar›n veya Avrupa Birli¤i (EC) veya Avrupa Serbest Ticaret Bölgesi d›fl›ndaki
aramalar›n masraflar›.
Ticari ortamlarda kullan›ld›¤› tespit edilen ve kiralama sözleflmesine tabii olan cihazlar.
Electrolux taraf›ndan sat›lmayan Electrolux ürünleri.
Avrupa Garantisi
Avrupa içindeki baflka bir ülkeye tafl›n›rsan›z, afla¤›daki koflullar alt›nda garantiniz geçerli olacakt›r:
Garanti, ürünü ilk sat›n ald›¤›n›z tarihten itibaren bafllar.
Garantinin süresi ve uzunlu¤u, bu markan›n veya benzer ürünlerin sat›ld›¤› ülkedeki iflçilik ve parçalar için belirlenen sü-
re ile ayn›d›r.
Bu garanti size aittir ve di¤er kullan›c›lara devredilemez.
Yeni eviniz Avrupa Birli¤i (EC) veya Avrupa Serbest Ticaret Bölgesi içinde olmal›d›r.
Bu ürün talimatlara göre monte edilmeli, kullan›lmal› ve sadece belirtilen amaçlar için kullan›lmal›d›r.
Yeni ülkedeki düzenlemeler dikkate al›narak ürün monte edilmelidir.
Tafl›nmadan önce, afla¤›daki en yak›n Yetkili Servise dan›flarak yeni evinizin ayr›nt›lar›n› verin. Bunlar, yerel Yetkili Ser-
visi tafl›nd›¤›n›z konusunda bilgilendirecek ve cihaz›n›zla ilgilenmelerini sa¤layacakt›r.
Fransa Senlis +33 (0)3 44 62 20 13
Almanya Niirnberg +49(0)8002347378
‹talya Pordenone +39 (0) 800 117511
‹sveç Stockholm +46 (0)20 78 77 50
‹ngiltere Slough +44(0)1753219898
Türkiye ‹stanbul +90 (212) 293 10 20
10
Montaj
Ambalaj›n aç›lmas›
Davlumbaz›n hasar görüp görmedi¤ini kontrol edin. Nakliye hasarlar› hemen nakliyat firmas›na bildirilmelidir. Hasarlar, ar›zalar
ve eksik parçalar veya dokümanlar hemen sat›c›ya bildirilmelidir.
Çocuklar›n ambalaj malzemeleriyle oynamalar›na izin verilmemelidir.
Montaj
Davlumbaz duvara monte edilmelidir.
Davlumbaz, elektrikli ocaklar›n en az 60 cm veya gazl› ya da ka-
r›fl›k yak›tl› ocaklar›n ise en az 70 cm yukar›s›na monte edilmelidir. fiekil 6.
Davlumbaz bu yüksekliklerin üstüne monte edilebilir ancak en iyi
performans için, ilgili ›s› kayna¤›ndan belirtilen uzakl›¤a yerlefltirilmelidir.
Elektrik ba¤lant›s› (‹ngiltere hariç)
Elektrikçi için güvenlik uyar›lar›
Cihaz›n fiflini prize takmadan önce, bilgi etiketinde belirtilen voltaj›n evinizdeki mevcut elektrik flebekesi voltaj›na uygun olup olmad›¤›na dikkat edin.
Cihazlar›n, kolayca eriflilebilir bütün standart prizlere tak›labilen
bir fifli vard›r.
Sabit bir ba¤lant› yapmak gerekiyorsa, davlumbaz yerel elektrik
düzenlemelerine uygun olarak bir yetkili elektrikçi taraf›ndan
monte edilmelidir. Montaj s›ras›nda, kontaklar› aras›nda en az 3
mm mesafe olan çok kutuplu bir ba¤lant› ay›r›c› tak›lmal›d›r.
Cihaz›n sabit ba¤lant›s› yetkili bir elektrikçi taraf›ndan yap›lmal›d›r.
fiekil 6.
11
Montaj
Duvar ünitesinin montaj› – fiekil 7
» fiablonu duvara dayay›n (1) ve iki adet 012mm delik aç›n (2).
» Aç›lan deliklere iki kanca (3) tak›n.
» Metal filtreleri (4) ç›kart›n, davlumbaz› kancalara as›n ve kancalar›n (5) alt taraf›ndaki iki viday› kullanarak davlumba-
z›n konumunu ayarlay›n.
» Modele ba¤l› olarak, 2 veya 4 nokta iflaretleyin (6). Davlumbaz› ç›kart›n ve iflaretli noktalarda 2 veya 4 adet 08mm de-
lik aç›n. 2 veya 4 adet Ø 8 mm dübel tak›n. Davlumbaz› tekrar as›n ve 2 veya 4 vida 5X45 (7) yard›m›yla kal›c› olarak sabitleyin.
» ‹ki 5 x 45 mm vida ile baca deste¤ini (8) ve iki dübeli tavana yak›n bir yerde sabitleyin.
Havaland›rma modeli için: Ba¤lant› halkas›n› (S) iki vida Ø 3,5 x 6,5 mm (9S) yard›m›yla davlumbaz›n üst taraf›na
tak›n, ard›ndan d›flar›ya uzanacak uzunlukta bir havaland›rma hortumu (10S) tak›n.
Hava dolafl›ml› model için: ‹ki vida ile Ø 3,5 x 6,5 mm (K) deflektörü (13K) davlumbaz›n üst taraf›na iyice sabitleyin.
» Elektrik ba¤lant›s›n› (11) yap›n (ilgili bölüme bak›n).
» Bacay› (12) tak›n ve iki vida ile 3x9 mm
(16) baca deste¤i üzerine sabitleyin.
Bacan›n alt taraf› afla¤› do¤ru kayd›r›lmal›
ve davlumbaz›n (14) üst taraf›ndaki
muhafazan›n üstüne yerlefltirilmelidir.
» ‹ki ›zgaray› (15) bacan›n her iki taraf› üzer-
ine tak›n.
fiekil 7
12
ASPIRATOR-DAVLUMBAZ
ELECTROLU-AEG-ELCTROLUX
2 YIL
30 ISGUNU
29.07.2002 / 1549
12.02.2002 / 2414
Electrolux Grubu Dünyan›n 1 numaral› tercihi.
Electrolux Grubu, mutfak, temizlik ve d›fl mekan kullan›m›na özel elektrikli cihazlarda dünyan›n en büyük üreticisidir. Her y›l, dünya çap›nda 150’den fazla ülkede
yaklafl›k 14 milyar ABD Dolar› de¤erinde, 55 milyon adedi aflk›n Electrolux Grubu
ürünü (buzdolaplar›, f›r›nlar, çamafl›r makineleri, elektrikli süpürgeler, elektrikli testereler ve çim biçme makineleri) sat›lmaktad›r.
Üretim Yeri
Elica Spa
Via Dante 288
60044 Fabriano
Italy
ÜCRETS‹Z TÜKET‹C‹ DANIfiMA HATTI
0 800 211 60 32
Cihaz›n›z›n kullan›m ömrü 10 y›ld›r.
Kullanma ömrü,üretici ve/veya ithalatç› firman›n cihaz›n›zla
ilgili yedek parça temini ve bak›m süresini ifade eder.
ELECTROLUX A.fi
Tarlabafl› Cad. No: 35
Taksim / ‹stanbul - TÜRK‹YE
Tel: (212) 293 10 20
Faks: (212) 251 91 44
www.electrolux.com.tr
Loading...
