Turvallisuustietoa .............................................................................................................................................. 33
Asentajalle .............................................................................................................................................................33
Käyttäjälle ..............................................................................................................................................................33
Toiminnat ............................................................................................................................................................ 34
Ilmanpoistotoiminto ................................................................................................................................................34
Ilmankiertotoiminto................................................................................................................................................. 34
Näin käytät liesituuletinta................................................................................................................................. 35
Rasvasuodattimen ja aktiivihiilisuodattimen merkkivalot ........................................................................................ 35
Hoito ja puhdistus.............................................................................................................................................. 36
Puhdistus ................................................................................................................................................................ 36
Metallinen rasvasuodatin........................................................................................................................................ 36
Hiilisuodattimien vaihto ja puhdistus .......................................................................................................................37
Lampun vaihto .......................................................................................................................................................37
Lisävarusteet...................................................................................................................................................... 38
Jos liesituuletin ei toimi ................................................................................................................................... 38
FIN
Tekniset tiedot ................................................................................................................................................... 39
Asennus............................................................................................................................................................... 39
Pakkauksen purkaminen ........................................................................................................................................ 39
Sijoitus .................................................................................................................................................................... 39
Sähköliitäntä ...........................................................................................................................................................39
Laitteen mukana olevat asennustarvikkeet ............................................................................................................40
Asennus ................................................................................................................................................................. 40
Käyttöohje antaa tarkan Kuvauksen tuulettimesta ja sen monista käyttömahdollisuuksista ja se kannattaa lukea huolellisesti ennen laitteen käyttöönottoa. On tärkeää, että uusi liesituulettimenne asennetaan oikein sähkölaitteiden käyttöönotosta aiheutuvien vaarojen välttämiseksi. Lukekaa sen vuoksi käyttöohjeet huolellisesti laitteen väärinkäytön ja turhien riskien välttämiseksi. Säilyttäkää käyttöohjetta laitteen lähellä, kun käytätte uutta tuuletintanne.
32
Turvallisuustietoa
Asentajalle
Imukupuversiossa tuuletin on yhdistettävä poistoputkeen, jonka läpimitta on mieluumin sama kuin poistoaukon läpimitta. Huomio! Poistoputki ja kiinnitysnauhat eivät kuulu varustukseen ja ne on hankittava erikseen.

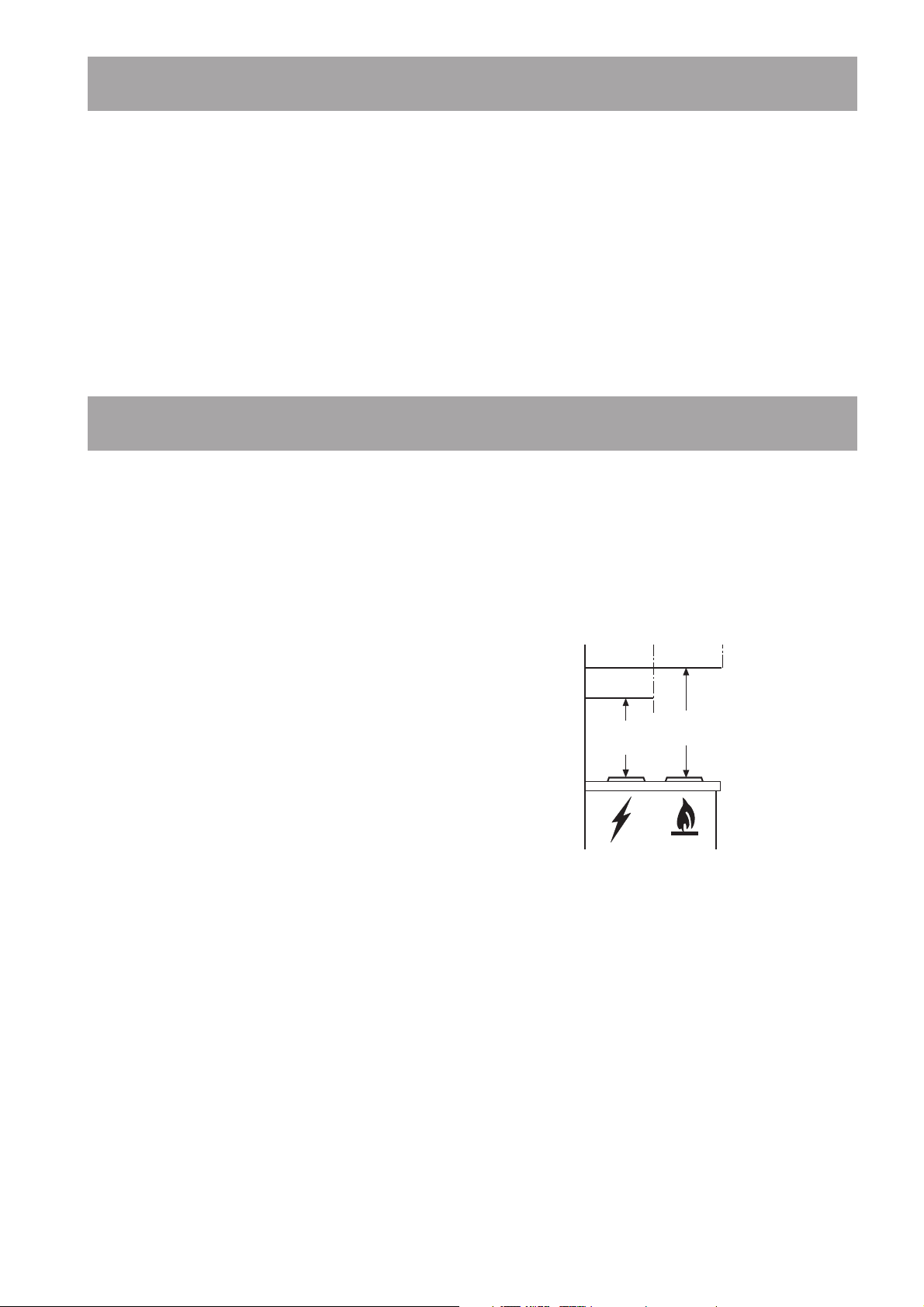

Asennuksessa pienin sallittu etäisyys keittotasoista/kaasuliesistä: sähköliedet 400 mm kaasuliedet 650 mm
Jos kaasulieden asennus vaatii suuremman etäisyyden, on se otettava huomioon.
Kansallisten polttoainejärjestelmiä koskevien säädösten mukaan huoneiston maksimi ilmanpaine on 0.004 bar.
Poistoilmaa ei saa johtaa savuhormiin tai kaasunpoistokanaviin. Poistoilmaa ei saa missään tapauksessa johtaa sellaisten huoneistojen tuuletussoliin, joihin on asennettu polttoaineella toimivia laitteita.
Poistoaukon asennus on tehtävä viranomaisten määräysten mukaisesti.
Kun laitetta käytetään imukupuversiona, tuuletussolan on oltava läpimitaltaan samankokoinen kuin tuulettimen poistoaukko.
Sekä kansalliset että alueelliset rakennusmääräykset asettavat lukuisia rajoituksia savunpoistohormiin yhdistettyjen tuulettimien ja polttoaineella toimivien kodinkoneiden, kuten hiili- tai öljylämmityslaitteiden tai kaasulämmittimien käytölle samassa huoneistossa.
Tuulettimia voidaan käyttää turvallisesti sellaisten kodinkoneiden kanssa, jotka on yhdistetty savunpoistohormiin ainoastaan jos huoneiston ja/tai asunnon (ilma/huoneilma yhdistelmä) tuuletus on järjestetty ulkopuolelta noin 500-600 cm kautta, näin tuulettimen käyttö ei aiheuta ilmanpaineen laskua.
Ota yhteys valvontaviranomaiseen tai rakennustarkastusvirastoon, jos asiassa on epäselvyyttä.
Säännösten mukaan polttoaineella toimivien laitteiden käyttö huoneistossa vaatii läpimitaltaan samanlaisen poistoaukon kuin tuuletusaukon läpimitta, suurempi kuin 500-600 cm poistoaukko voisi alentaa tuulettimen toimintakykyä.
Suodatinversiossa tuuletin toimii turvallisesti, eikä edellä mainittuihin toimenpiteisiin tarvitse ryhtyä.
Jos tuuletinta käytetään imukupuversiona, on noudatettava seuraavia seuraavia ohjeita, jotta tuuletin toimii moitteettomasti:
- lyhyt ja suora ulosmenoputki
- mahdollisimman vähän mutkia
2
suuruisen tuuletusaukon
2
suuruinen
- vältä asennuksessa teräväkulmaisia putkia, käytä vain käyriä putkia.
- käytä mahdollisimman leveitä putkia (mieluumin läpimitaltaan samanlaisia kuin ulosmenoaukko).
Näiden perussääntöjen noudattamattajättäminen alentaa huomattavasti tuulettimen tehoa ja nostaa sen meluastetta.
Käyttäjälle
Aseta aina keittoastia käytössä olevalle lieden levylle, jotta liika lämpö ei vahingoita liesituuletinta. Vältä avotulen käyttöä kaasulla, öljyllä tai hiilellä toimivia liesiä käytettäessä.
Älä koskaan jätä keittotasoilla/uunissa paistumassa olevaa ruokaa ilman valvontaa.
Kattilassa kuumentunut öljy voi syttyä palamaan.
Likaisen öljyn käyttö voi lisätä itsesyttymisen riskiä.
On ehdottoman tärkeää pitää mielessä, että ylikuumeneminen voi aiheuttaa tulipalon.
Tuulettimen alla ei saa liekittää.
Irrota laite sähköverkosta aina ennen huoltotoimenpiteitä, mukaanluettuna lamppujen vaihto. Irrota sulake sulakkeenpitimestä tai kytke automaattikatkaisija pois päältä).
On erittäin tärkeää. että tuuletin puhdistetaan ja suodattimet vaihdetaan suositelluin väliajoin. Näiden määräysten noudattamattajättäminen voi lisätä rasvan kerrostumista ja aiheuttaa tulipalovaaran.
Tämä laite on merkitty WEEE-direktiivin (Waste Electrical and Electronic Equipment) 2002/96/EC mukaisesti. Varmistamalla, että tuote poistetaan käytöstä asianmukaisesti, voidaan auttaa estämään sellaiset ympäristö- ja terveyshaitat, jotka saattaisivat aiheutua jätteiden asiattomasta käsittelystä.
Symboli tarkoittaa, ettei laitetta saa hävittää kotitalousjätteiden mukana. Sen sijaan tuote on toimitettava sähkö- ja elektroniikkakomponenttien keräys- ja kierrätyspisteeseen. Laitteen käytöstäpoiston suhteen on noudatettava paikallisia jätehuoltomääräyksiä Lisätietoja tuotteen käsittelystä, talteenotosta ja kierrätyksestä saa kaupungin- tai kunnanvirastosta, paikallisesta jätehuoltoliikkeestä tai liikkeestä, josta tuote ostettiin.
tuotteessa tai sen dokumentaatiossa
33
Toiminnat
Valittavissa on kaksi toimintatapaa:
Puhallus hormiliitännän (lisävarusteet) ja ilmanpoistokanavan läpi.
Ilmankierto hiilisuodattimen läpi (lisävarusteet).
Ilmanpoistotoiminto

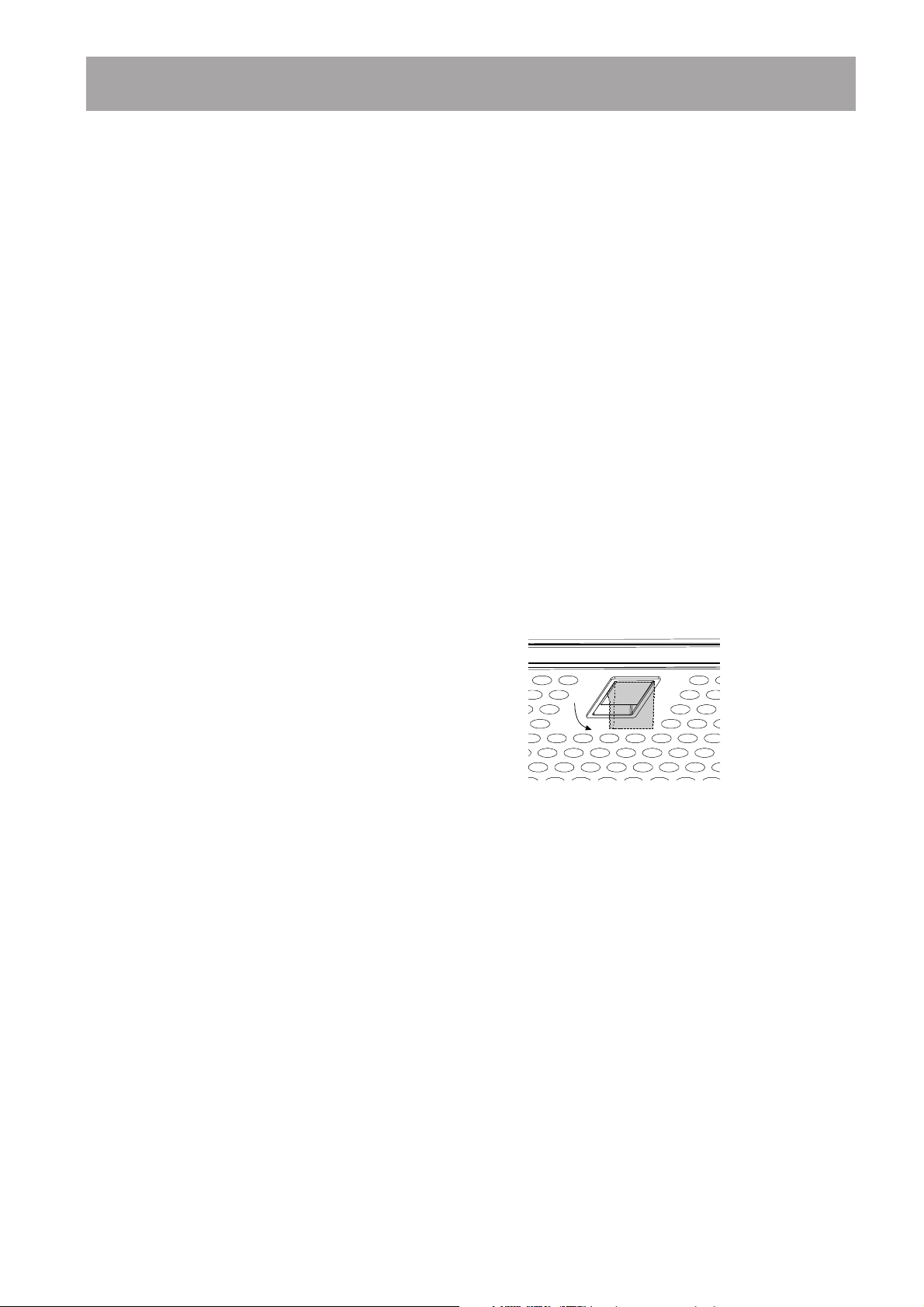

Ilma poistuu ulos putken kautta jonka on oltava laipassa A. Kuva 1. Liitosrenkaaseen pääsee käsiksi aukaisemalla luukun B ( Luukkua pidetään kiinni kädellä kun sitä
aukaistaan tai suljetaan).
Parhaan tuloksen saavuttamiseksi reiän on oltava läpimitaltaan samankokoinen kuin poistoaukko.
A
B
Ilmankiertotoiminto
Aktiivihiilisuodatin suodattaa ilman ja puhaltaa sen takaisin keittiöön poistoputken ylemmän ritilän kautta.
Ilmankiertotoimintoa varten tarvitaan alkuperäinen aktiivihiilisuodatin.
Kuva 1
34
Näin käytät liesituuletinta
Paras tulos saavutetaan käyttämällä alhaista nopeutta normaalikäytössä ja täyttä nopeutta silloin kun hajuja on kehittynyt enemmän. Käynnistä tuuletin muutama minuutti ennen ruoanlaiton aloittamista, siten keittiöön syntyy alipaine. Ruoanlaiton jälkeen tuulettimen tulisi antaa toimia noin 15 minuuttia tai kunnes hajut ovat haihtuneet.
Ohjauspaneeli sijaitsee tuulettimen alaosassa:
4
3
2
Kuva 2
1. Valokytkin: valot syttyvät ja sammuvat
painiketta painamalla
2. ON/OFF kytkin ja nopeuden säädin. Imumoottori syttyy ja sammuu painiketta painamalla, käännä säädintä myötäpäivään imutehon lisäämiseksi ja vastapäivään jos haluat pienentää sitä.
3. Rasvasuodattimen puhdistamisen merkkivalo
4. Hiilisuodattimen vaihtamisen merkkivalo
(normaalisti pois toiminnasta – kytketään toimintaankäyttöohjeen mukaisesti).
1
Rasvasuodattimen ja aktiivihiilisuodattimen merkkivalot
Tämä liesituuletin on varustettu merkkivaloilla, jotka osoittavat milloin rasvasuodatin on puhdistettava tai aktiivihiilisuodatin vaihdettava (suodatinversio aktiivihiilisuodattimilla). Tuuletin toimitetaan tehtaalta ilman aktiivihiilisuodatinta, joten hiilisuodattimen vaihtamisen merkkivalo ei ole käytössä. Mikäli liesituuletinta aiotaan käyttää aktiivihiilisuodattimilla, vaihtamisen merkkivalo aktivoidaan seuraavasti: Laita tuuletin “OFF” asentoon. Paina samanaikaisesti painikkeita 1 ja 2 ja pidä niitä alaspainettuina 3 sekunnin ajan. Aluksi vilkkuu vain rasvasuodattimen merkkivalo 3, kun myös hiilisuodattimen merkkivalo 4 vilkkuu, vaihtamisen merkkivalo on aktivoitu. Käytöstä poistaminen: Paina uudelleen painikkeita 1 ja 2 3 sekunnin ajan, kunnes hiilisuodattimen merkkivalo 4 sammuu.
Rasvasuodattimen merkkivalo
Merkkivalo 3 palaa kun rasvasuodatin täytyy puhdistaa. Puhdistus on suoritettava noin 40 käyttötunnin välein. Lue rasvasuodattimen huolto-ohjeet.
Aktiivihiilisuodattimen merkkivalo
Aktiivihiilisuodattimen merkkivalo 4 palaa kun hiilisuodatin täytyy vaihtaa. Vaihto on suoritettava noin 160 käyttötunnin välein. Lue aktiivihiilisuodattimen vaihto-ohjeet.
Suodattimien merkkivalon kytkeminen pois
Paina suodattimien puhdistuksen tai vaihdon jälkeen painiketta 2, 3 sekunnin ajan, kunnes rasvasuodattimen merkkivalo 3 tai hiilisuodattimen merkkivalo 4 sammuu.
Tuuleta oikein
Jotta liesituuletin toimisi oikein, keittiöön pitää muodostua alipaine. Pidä sen vuoksi keittiön ikkunat suljettuna tuulettimen käydessä. Sen sijaan on hyvä pitää ikkunaa auki viereisessä huoneessa, kun liesituuletinta käytetään.
Tärkeää tietää
Jos liesituuletinta käytetään samanaikaisesti esim. avotakan kanssa, joka ottaa ilmaa sisätiloista, seurauksena voi olla takaisinimu ja savun tunkeutuminen huoneeseen. Tähän auttaa ikkunan avaaminen. Ilmiötä ei esiinny, kun liesituulettimessa on hiilisuodatin.
35
Hoito ja puhdistus
Katkaise liesituulettimesta virta aina ennen puhdistusta, joko irrottamalla pistoke tai sulake.
Puhdistus
Huomio: irrota laite sähköverkosta ennen puhdistustoimenpiteitä.
Älä laita teräviä esineita moottorin suojaverkkoon.
Tuulettimen ulko-osa pestään miedolla pesuaineella. Älä käytä syövyttäviä pesuaineita, hankausjauheita tai harjoja.
Puhdista silloin tällöin ohjauspaneeli jasuodatinritilä kostealla pyyhkeellä ja miedollapesuaineella.
On ehdottoman tärkeää puhdistaa tuuletin ja vaihtaa suodattimet suositelluin väliajoin. Edellämainittujen ohjeiden noudattamattajättäminen voi lisätä rasvan kerrostumista ja aiheuttaa tulipalovaaran.
Metallinen rasvasuodatin
Rasvasuodattimen tarkoituksena on imeä ruoanlaiton aikana syntyneet rasvahiukkaset. Rasvasuodattimia on käytettävä aina sekä ulkoisessa poistossa että sisäisessä ilmankierrossa.
Huomio
Laitteen puhdistusta ja suodattimien vaihtoa koskevien määräysten noudattamattajättäminen voi aiheuttaa tulipalovaaran. On siis suositeltavaa noudattaa määräyksiä.
Valmistaja ei vastaa mahdollisista vääristä huoltotoimenpiteistä tai yllämainittujen normien noudattamattajättämisestä aiheutuvista moottorivioista tai tulipaloista.

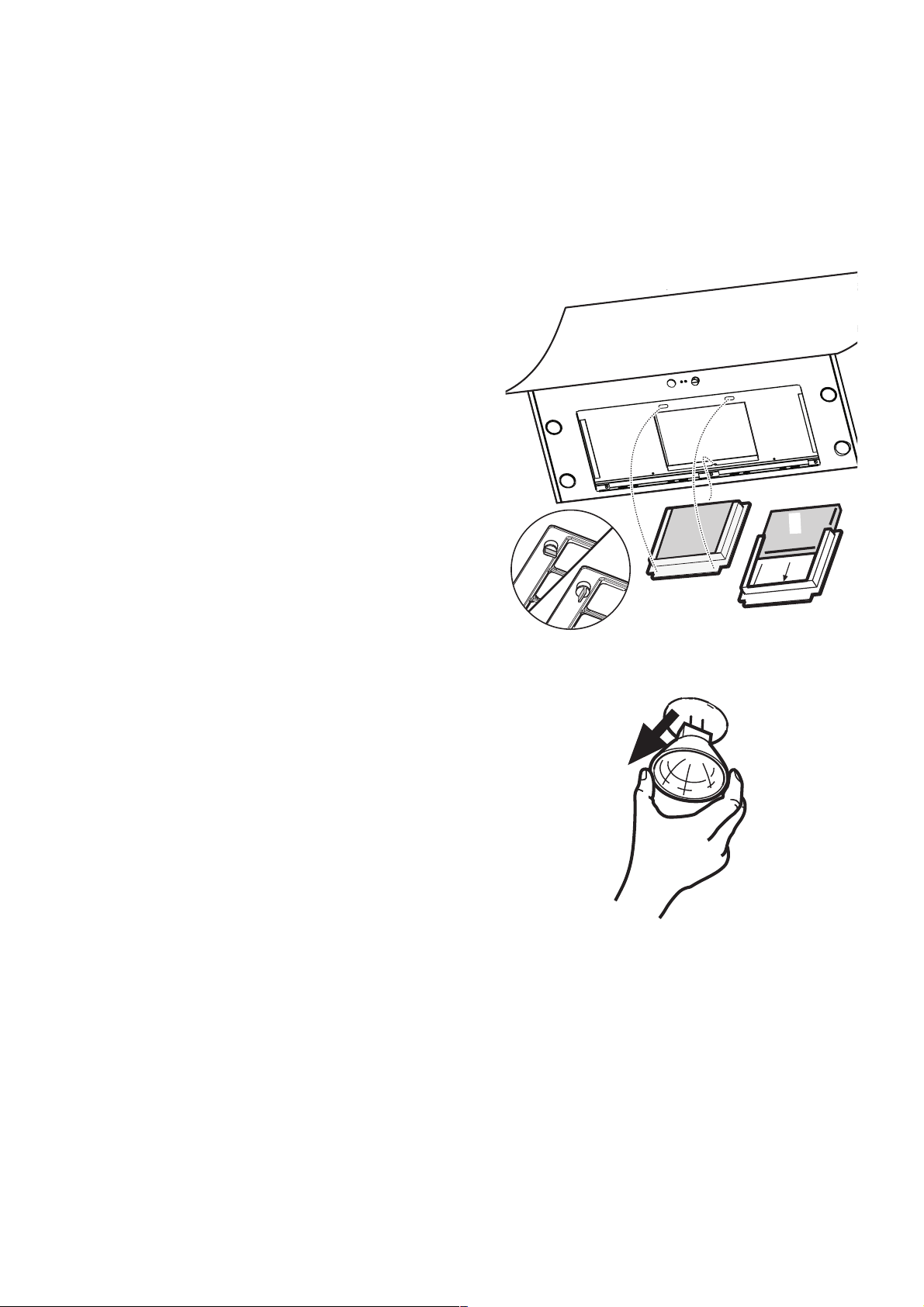

Irrota suodattimet seuraavasti, Kuva 3:
Paina ensin metallisen rasvasuodattimenkiinnikkettä taaksepäin ja irrota suodatin vetämällä alaspäin.
Suodattimien käsipesu
Liota suodattimia noin tunnin ajan lämpimässävedessä, johon on lisätty käsitiskiainetta,huuhdo runsaalla lämpimällä vedellä. Toistatoimenpide tarvittaessa. Laita suodattimet takaisin paikalleen kun ne ovat kuivuneet.
Suodattimien pesu astianpesukoneessa
Laita suodattimet astianpesukoneeseen. Valitse tehokkain pesuohjelma ja korkein veden lämpötila, vähintään 65 C astetta. Toista pesu. Laita suodattimet takaisin paikalleen kun ne ovat kuivuneet. Metallinen rasvasuodatin voi hieman haalistua astianpesukoneessa, mutta tämä ei vaikuta sen toimintakykyyn.
Puhdista tuulettimen sisäosa käyttämällä ainoastaan lämmintä pesuainetta (vältä syövyttäviä pesuaineita, hankausjauheita tai harjoja).
Kuva 3
36
Hiilisuodattimien vaihto ja puhdistus
Koskee vain ilman takaisinkierrätystä. Hiilisuodattimet imevät hajua ja tuoksuja. Erona muihin hiilisuodattimiin LONGLIFE-hiilisuodattimen voi puhdistaa ja käyttää uudelleen. Normaalikäytössä hiilisuodatin tulee puhdistaa kerran kahdessa kuukaudessa. Kätevimmin puhdistat suodattimen astianpesukoneessa. Käytä puhdistukseen tavallista konetiskiainetta ja korkeinta lämpötilaa (65 ºC). Puhdista suodatin erikseen, jotta siihen ei jäisi ruoantähteitä tai vastaavaa, jolloin ne voisivat aiheuttaa tuoksuja ja hajuja. Suodattimen normaalin toiminnan varmistamiseksi sitä on kuivattava uunissa 10 minuuttia enintään 100 ºC:ssa. Noin kolmen vuoden käytön jälkeen suodatin on vaihdettava uuteen, koska suodattimen toiminta heikkenee.

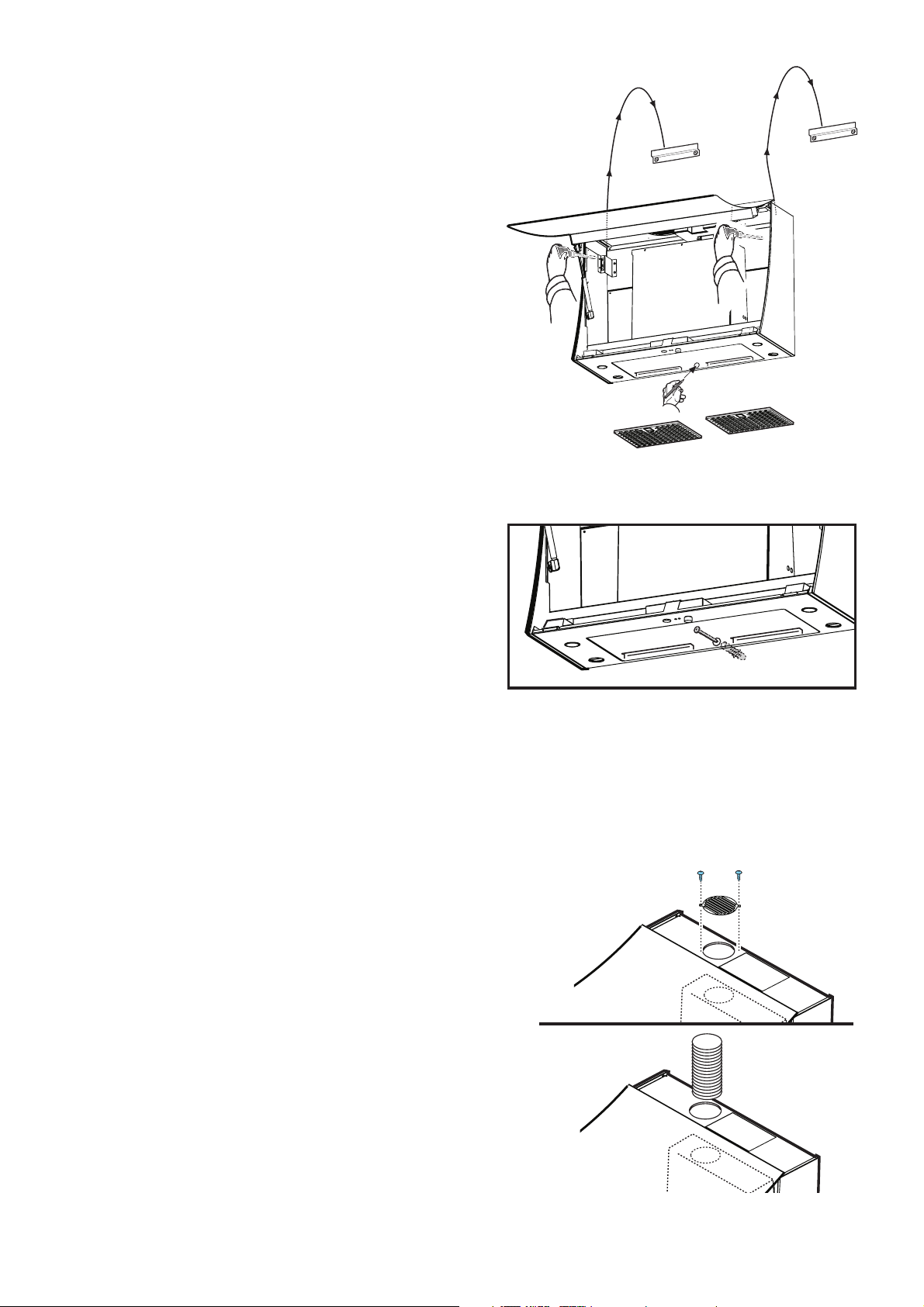

Asennus — Kuva 4. Poista suodattimen h tuki i kiertämällä kahta kahvaa g 90° . Laita hiilisuodatin suodatintuen sisään ja laita kaikki osat takaisin paikalleen. Aseta hiilisuodatin kehykseen ja laita kehys takaisin paikalleen.
Poista suorittamalla toimenpiteet päinvastaisessa järjestyksessä.
Ilmoita aina liesituulettimen mallin koodi- ja valmistusnumero, kun tilaat vaihtosuodattimia. Nämä tiedot näkyvät yksikön sisäpuolella olevassa rekisteröintikilvessä.
Hiilisuodatin voidaan hankkia valtuutetusta huoltoliikkeestä.
g
Kuva 4
h
g
g
g
i
Lampun vaihto
Irrota laite sähköverkosta.
Irrota lamppu, tarvittaessa nosta sitä pienen tasapääruuvimeisselin avulla. Kuva 5.
Vaihda rikkinäinen lamppu uuteen.
Jos valo ei toimi, tarkista että lamput on asennettu oikein ennenkuin otat yhteyttä valtuutettuun huoltoliikkeeseen.
Kuva 5
37
Lisävarusteet
Hiilisuodatin Type 20
Jos liesituuletin ei toimi
Ennen kuin otat yhteyttä huoltoon
Tarkista alla olevat kohdat, ennen kuin otat yhteyttä huoltoon:
• Onko sulake ehjä?
• Onko pistoke pistorasiassa?
• Onko ilmanpoistoletku oikein asennettu?
• Onko rasvasuodatin puhdistettu?
• Ovatko lamput ehjiä tai oikein asennettu?
Älä tee liesituulettimelle mitään, mikä voisi aiheuttaa henkilö- tai esinevahinkoja. Huollot ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Varmistaaksesi laitteesi moitteettoman toiminnan, vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa. Korvaus huollosta voidaan periä myös takuuaikana:
• Aiheettomasta valituksesta.
• Ellei käyttöohjeita ole noudatettu.
Takuu
Tuotteen takuuaika voidaan ilmoittaa erikseen. Ellei takuuaikaa ole erikseen määritelty, noudatetaan vallitsevaa lainsäädäntöä ja kansallisia määräyksiä. Takuuehdot noudattavat vallitsevan lainsäädännön mukaisia yleisiä ehtoja. Ostokuitti säilytetään, koska takuun alkaminen määritetään ostopäivän mukaan. Korvaus huollosta voi­daan periä myös takuuaikana:
aiheettomasta huoltokäynnistä
ellei valmistajan laitteen asennuksesta, käytöstä ja hoidosta antamia ohjeita ole noudatettu.
Huolto ja varaosat
Huollot, varaosatilaukset ja mahdolliset korjaukset on annettava valtuutetun huoltoliikkeen tehtäväksi. Lähimmän valtuutetun huoltoliikkeen numeron löydät puhelinluettelon keltaisilta sivuilta tai soittamalla numeroon 0200 - 2662 (0,1597 •/min +pvm). Varmistaaksesi laitteesi moitteettoman toiminnan vaadi aina käytettäväksi sopivinta, siis alkuperäistä varaosaa.
Kuluttajaneuvonta.
Tuotettasi tai sen käyttöä koskeviin kysymyksiin saat vastauksen kuluttajaneuvonnastamme soitta­malla numeroon 0200-2662 (0,1597•/min+pvm). Voit olla yhteydessä kuluttajaneuvontaan myös sähköpostitse osoitteessa: carelux.fsh@electrolux.fi
Liitosjohdon vaihto
Jos verkkojohto vahingoittuu, saa johdon vaihtaa vain asennusoikeudet omaava huoltoliike tai henkilö vaaran estämiseksi.
38
Tekniset tiedot
EFC 6400 EFC 9400
Mitat (cm):
Korkeus: 65 65 Leveys: 59,8 89,8 Syvyys: 36,6 36,6
Korkein imuteho: 330 W 370 W
Moottorin imuteho: 290 W 290 W Lamput: 2 x 20 W 4 x 20 W
Sähköjohdon pituus: 150 cm 150 cm Sähköliitäntä: 230 V 230 V
Asennus
Pakkauksen purkaminen
HUOM! Tarkista, että liesituuletin on vahingoittumaton. Mahdollisista kuljetusvaurioista on välittömästi ilmoitettava myyjälle. Vaurioista, virheistä ja mahdollisista puuttuvista osista on myös välittömästi ilmoitettava myyjälle. Älä jätä pakkausmateriaalia lasten ulottuville.
Sijoitus
Asennuksessa pienin sallittu etäisyys keittotasoista/kaasuliesistä: sähköliedet 400 mm kaasuliedet 650 mm
Jos kaasulieden asennus vaatii suuremman etäisyyden, on se otettava huomioon.
Sähköliitäntä
Huomioitavaa sähköasentajalle
Tarkista ennen liitäntää, että sähköverkon jännite on sama kuin tuulettimen arvokilven ilmoittama jännite. Pistokkeella varustetut laitteet voidaan yhdistää standardi pistorasiaan, joka on sopivan välimatkan päässä. Jos tarvitaan kiinteä kytkentä, tuulettimen asennus on annettava valtuutetun asentajan tehtäväksi. Asennuksessa on käytettävä moninapaista katkaisijaa, jonka kärkiväli on vähintään 3 mm. Valmistaja ei vastaa edellämainittujen ohjeiden noudattamattajättämisestä aiheutuvista vioista. Kiinteä kytkentä voidaan antaa ainoastaan valtuutetun asentajan tehtäväksi.
Min
40 cm
Min
65 cm
39
Laitteen mukana olevat asennustarvikkeet
1 Brucola avain (TORX ruuveja varten) 2 Kiinnityspidikettä 4 5x45 ruuvia + 4 seinätulppaa Ø8mm
(pidikkeiden kiinnitystä varten)
1 6x70 ruuvi + 1 tulppa Ø10 + lukkorengas (
lopullista kiinnitystä varten )
1 ilmanohjain + 2 ruuvia 3,5x6,5
Asennus

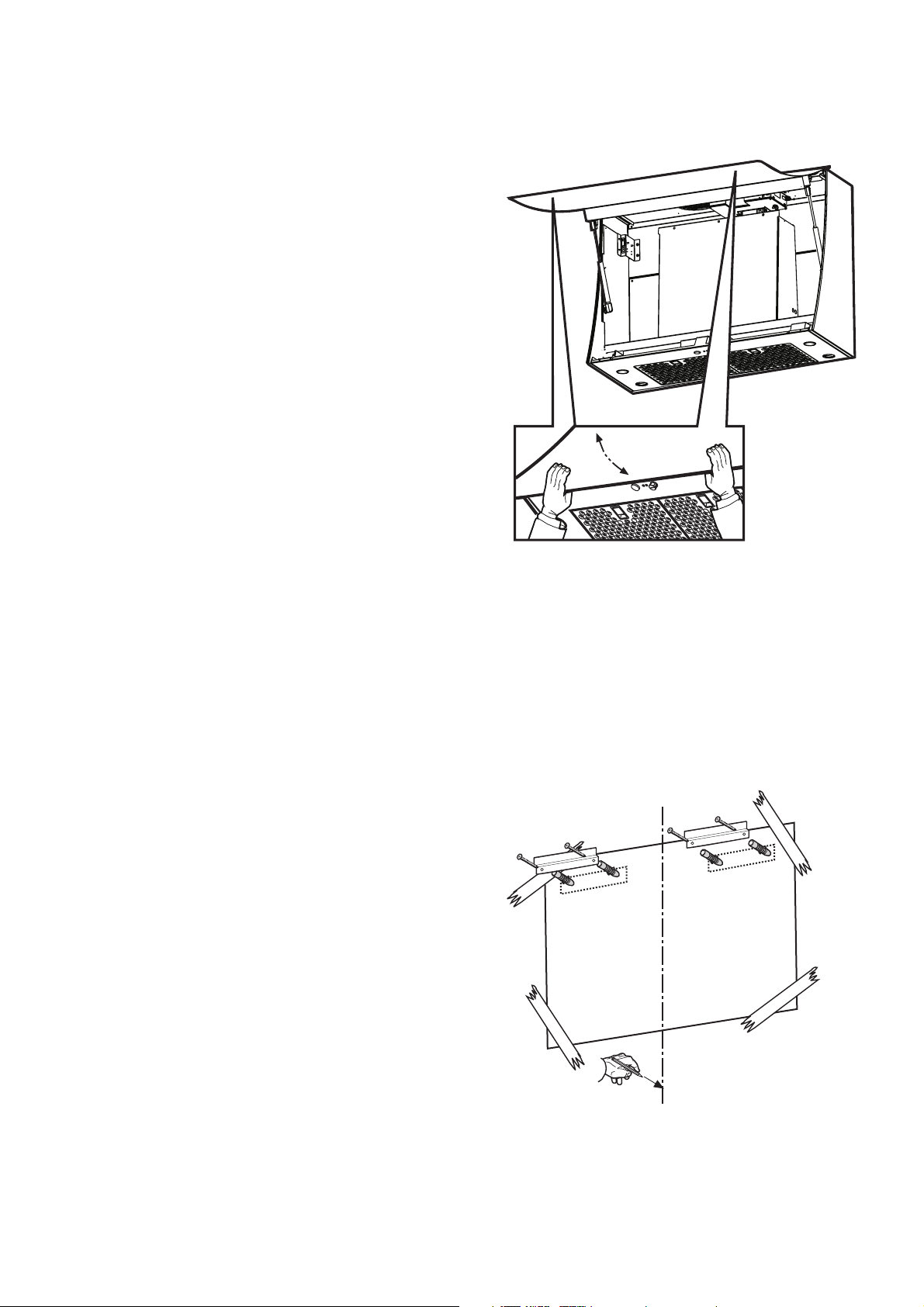

Huom 1!: Käsitelkää tuuletinta varovasti purkamis- ja asennusoperaatioiden aikana, erityisesti siksi etteivät tuulettimen ohjauspainikkeet vaurioidu.
Huom 2: avaa etuluukku tuulettimen asentamiseksi tai moottoritilan aukaisemiseksi (Luukkua pidetään kiinni kädellä kun sitä aukaistaan tai suljetaan). Kuva 7
Kuva 6
Merkitse lyijykynällä seinään keskiviiva asennustoimenpiteiden helpottamiseksi. Aseta porausmalli seinään siten, että malliin piirretty keskiviiva on seinään piirretyn viivan kohdalla, porausmallin alaosa on paikalleen asennetun tuulettimen alaosan kohdalla.
Tee 4 Ø 8mm reikää ja kiinnitä 2 tukilaippaa. Kuva 7.
Ripusta tuuletin ja korjaa sen asento kahdella
säätöruuvilla, jotka tulevat tuulettimen sisäpuolen yläosaan oikealle ja vasemmalle puolelle.
• Irrota rasvasuodattimet.
Kuva 7
40
Merkitse 1 lopullisen kiinnitysreiän kohta tuulettimen sisäpuolelta. Kuva 8.
a
a
b
d
Irrota tuuletin ja tee 1 Ø 10mm reikä merkittyyn kohtaan, laita seinätulppa paikalleen.
Ripusta tuuletin uudestaan paikalleen ja kiinnitä se lopullisesti seinään yhdellä ruuvilla. Kuva 9.
Ilmankiertotoiminto: Laita tuulettimen poistoaukkoon A ulosmenoaukkoon ulottuva putken pätkä. Kiinnitä ilmanohjain 2 ruuvilla putken peitoksi.
Kuva 10 Ilmanpoistotoiminto:
Laita poistoaukkoon A ulos asti ulottuva putki.
Kuva 10
Tee sähköliitäntä.
Kuva 8
c
Kuva 9
F
41
A
A
Kuva 10
42
43
