AEG EB L4.4 User Manual
E i n b a u b a c k o f e n
GEBRAUCHSANWEISUNG
315 6281 00 / 12.02
EB L4.4
CH
Sehr geehrte Kundin,
sehr geehrter Kunde
Bitte lesen Sie diese Gebrauchsanweisung sorgfältig
durch. Beachten Sie vor allem den Abschnitt «Sicherheitshinweise».
Bewahren Sie diese Gebrauchsanweisung zum späteren Nachschlagen auf und geben Sie sie an eventuelle Nachbesitzer des Gerätes weiter.
Bitte unbedingt beachten!
Mit dem Warndreieck und/oder durch die Signalwörter «Achtung!», «Vorsicht!» sind Hin-
weise hervorgehoben, die für Ihre Sicherheit
oder für die Funktionsfähigkeit des Gerätes
wichtig sind.
1. Dieses Zeichen leitet Sie Schritt für Schritt beim
Bedienen dieses Gerätes.
2. . . .
3. . . .
Nach diesem Zeichen erhalten Sie ergänzende Informationen zur Bedienung und praktischen Anwendung des Gerätes.
Mit diesem Zeichen sind Tipps und Hinweise
zum wirtschaftlichen und umweltschonenden
Einsatz des Gerätes gekennzeichnet.
Für eventuell auftretende Störungen enthält diese Gebrauchsanweisung Hinweise zur selbständigen Behebung, siehe Abschnitt «Abhilfe bei Störungen».
Sollten diese Hinweise nicht ausreichen, haben Sie
jederzeit zwei Anlaufstellen, bei denen Ihnen weitergeholfen wird:
• Die Kundendienststelle in Ihrer Nähe (siehe Abschnitt «Kundendienst») oder
Service-Helpline
0848 848 111
Hier erhalten Sie Antwort auf jede Frage, die die
Ausstattung und den Einsatz Ihres Gerätes betrifft.
Natürlich nehmen wir auch gerne Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und
Dienstleistungen weiter zu verbessern.
• Bei technischen Problemen steht Ihnen unser
Kundendienst jederzeit zur Verfügung (Adressen
und Telefonnummern finden Sie im Abschnitt
«Kundendienst»).
Wir bitten Sie, die Gebrauchsanweisung aufmerksam durchzulesen und
anschliessend die ausgefüllte Garantiekarte direkt
an unseren Kundendienst in Mägenwil zu senden. Besten Dank.
2
Inhaltsverzeichnis
Sicherheitshinweise 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Elektrische Sicherheit 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit für Kinder 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit während der Benutzung 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sicherheit beim Reinigen 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Entsorgung 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Der Einbaubackofen 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Geräteübersicht 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienblende 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ausstattung 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Vor dem ersten Benutzen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Tageszeit einstellen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Erstreinigung 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Erstes Aufheizen 9. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Die Elektronikuhr 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Funktionen der Elektronikuhr 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Leuchtsymbole 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Akustische Signale 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kurzzeitmesser 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Das Sofortprogramm 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Das Zeitprogramm 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Schalter für Backofen-Funktionen 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Funktionsschalter 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Temperaturregler 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Die Funktions-Kontrolllampe 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Die Temperatur-Kontrolllampe 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Anwendung der Backofenfunktionen 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

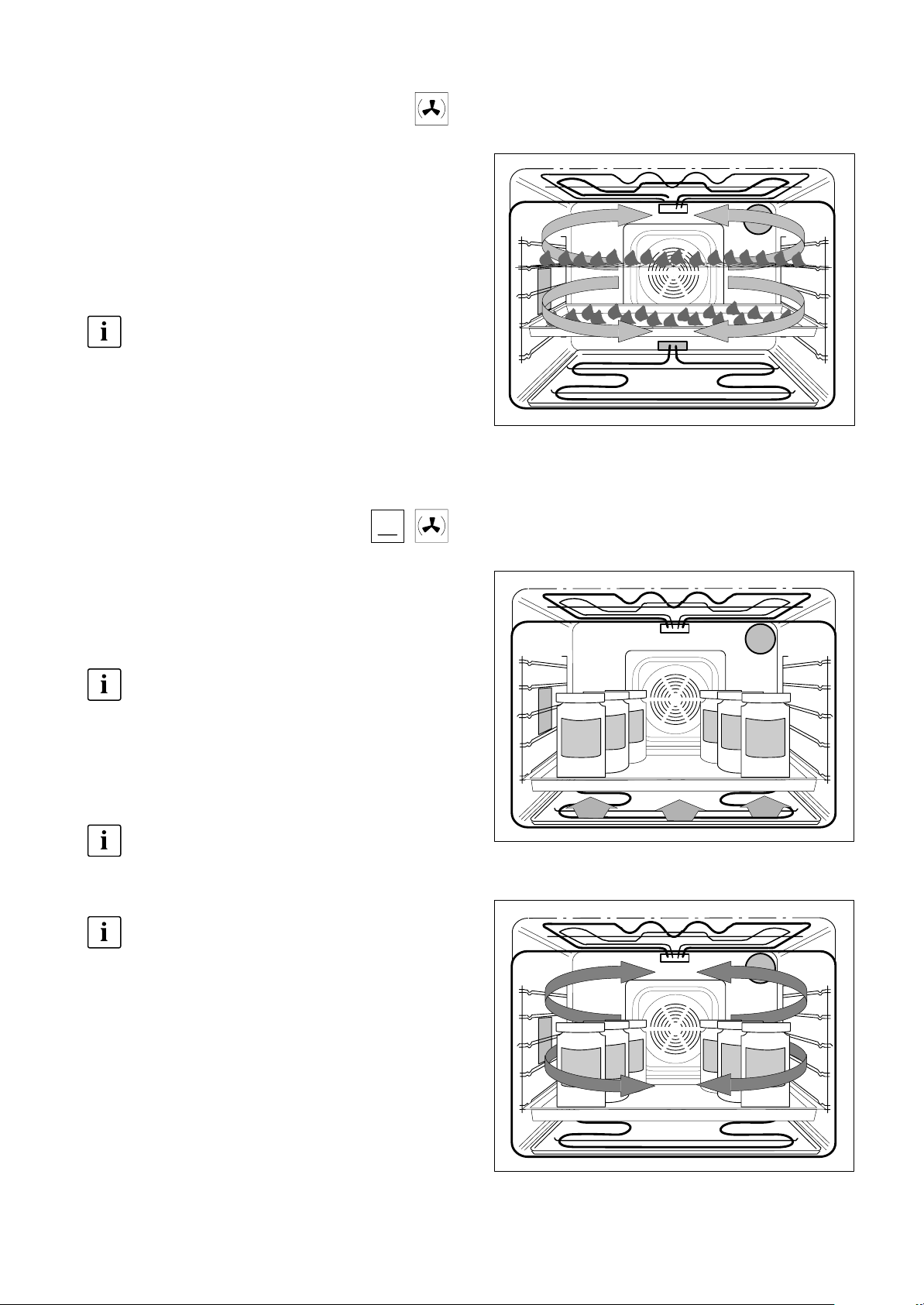

Heissluft 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

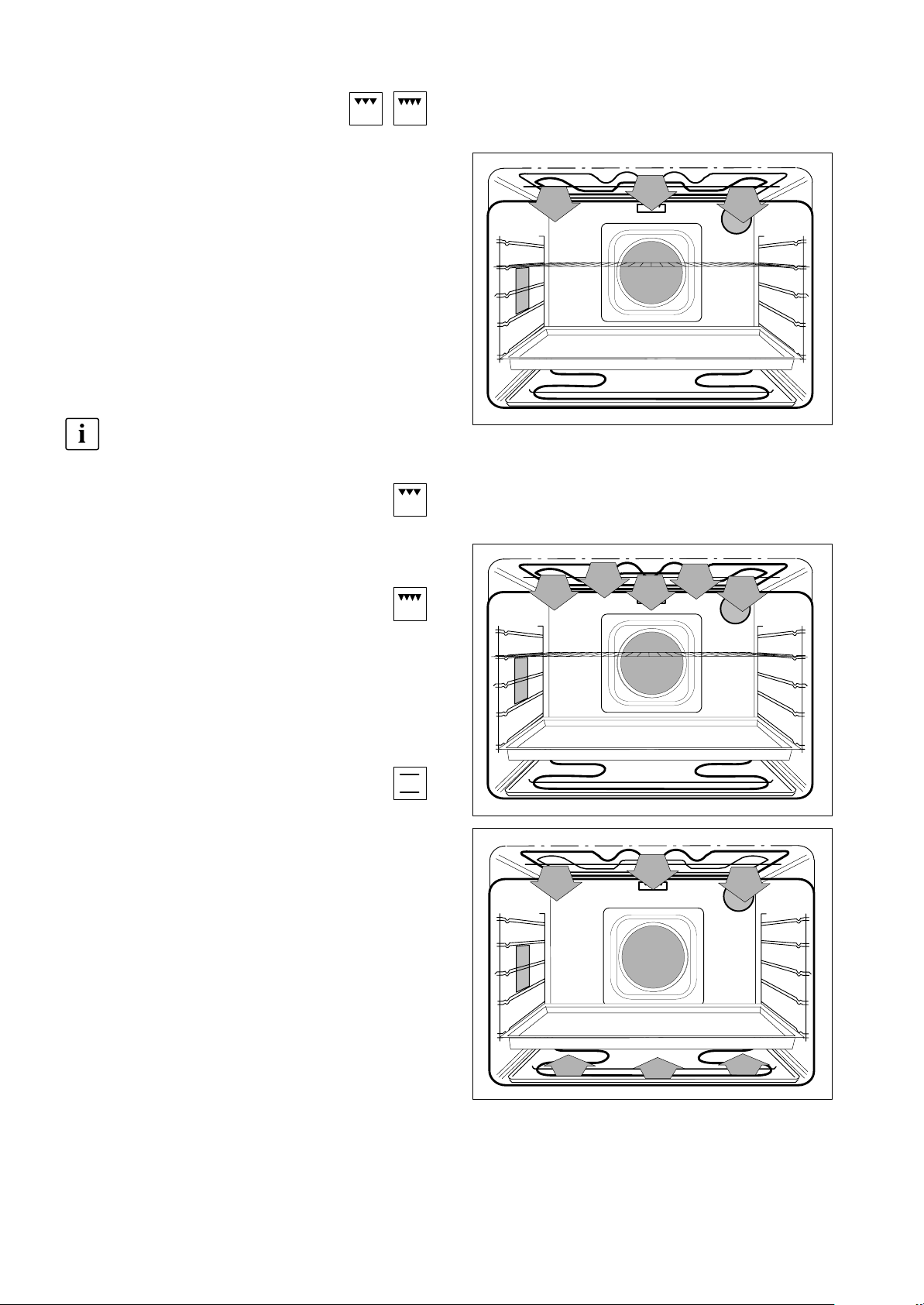

Grillieren 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turbogrill 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kleinflächengrill 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grossflächengrill 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ober- / Unterhitze 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dörren mit Heissluft 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sterilisieren 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Allgemeine Informationen zum Braten und Backen 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Reinigung und Pflege 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Cleanemail-Backofen 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Back-/Brat-/Grillrost, Kuchenbleche und Kuchenformen 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Feinsiebfilter 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kuchenblechführungen 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Alu-Bodenschale 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Bedienblende und Backofentür 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Edelstahl-Aussenfläche 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Backofenbeleuchtung - Austausch der Glühlampe 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Nützliche Tips für die Praxis 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3
Installationsanweisung 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Einbau 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

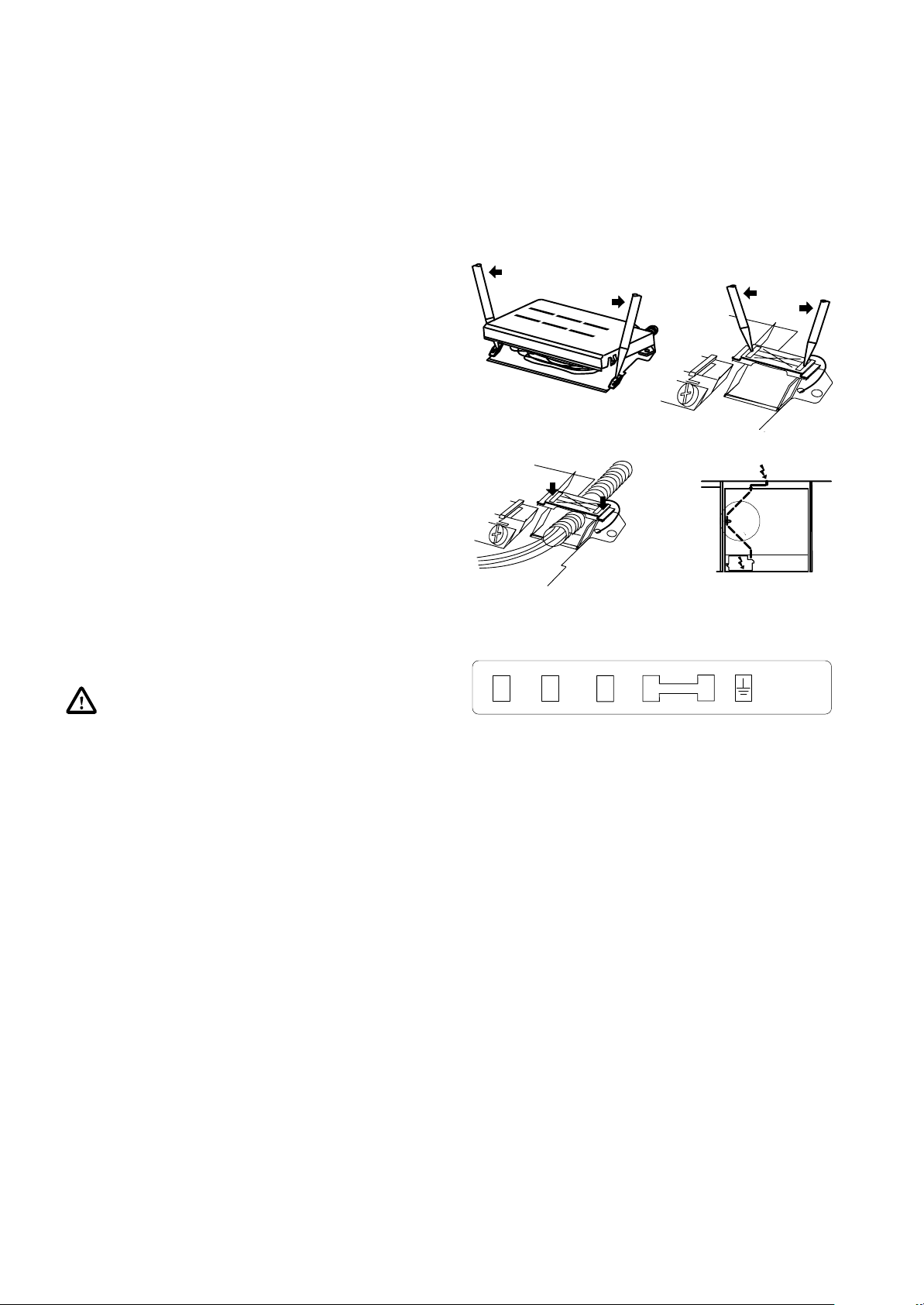

Elektrischer Anschluss / Zuleitung 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Technische Daten 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Richtlinien 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Back- und Brattabelle 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Heissluft 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ober- / Unterhitze 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Niedertemperatur-Garen 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Turbo-Grillieren 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Grilliertabelle 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Sterilisiertabelle 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Dörrtabelle 29. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kundendienst 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Ersatzteilverkauf 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Kochberatung / Verkauf 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Garantie 31. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4
Sicherheitshinweise
Die Sicherheit dieses Gerätes entspricht den anerkannten Regeln der Technik und den geltenden Sicherheitsvorschriften. Dennoch sehen wir uns veranlasst, Sie mit folgenden Sicherheitshinweisen vertraut zu machen.
Elektrische Sicherheit
Das Gerät darf nur durch einen Elektrofachmann
angeschlossen werden. Für die elektrische
Sicherheit müssen Einbaugeräte in normgerechte, passende Einbauschränke eingebaut werden.
• Beschädigte Geräte dürfen nicht benutzt werden.
Bei Störungen oder einem Defekt bitte die Sicherung ausschalten bzw. herausdrehen.
• Aus Sicherheitsgründen dürfen Reparaturen am
Gerät, insbesondere an stromführenden Teilen,
nur durch Elektrofachkräfte oder geschulte Kundendiensttechniker durchgeführt werden, da
erhebliche Gefahren für den Benutzer entstehen.
Wenden Sie sich im Störungsfall direkt an unseren
Kundendienst.
• Benutzen Sie das Gerät nur im eingebauten Zustand. So sind Sie sicher vor Berührungen mit
elektrischen Bauteilen.
Sicherheit für Kinder
• Kontrollieren Sie nach Gebrauch, dass das Gerät
ausgeschaltet ist.
• Wenn Sie alkoholische Zutaten im Backofen verwenden, kann eventuell ein leicht entzündliches
Alkohol-Luftgemisch entstehen. Oeffnen Sie die
Tür in diesem Fall vorsichtig. Hantieren Sie dabei
nicht mit Glut, Funken oder Feuer.
Sicherheit beim
Reinigen
• Während der manuellen Reinigung der Kuchenblechführungen, Lampengläser und Backofentür
dürfen keine Heizelemente eingeschaltet sein.
Achten Sie darauf, dass der Backofen so weit
abgekühlt ist, dass Sie ohne Gefahr die Innenteile
berühren können.
• Halten Sie den Backofen stets sauber . Fettspritzer
und Flecken verursachen beim Aufheizen unangenehmen Geruch.
• Achten Sie auf saubere Dichtflächen an der Tür
und im Türrahmen.
Halten Sie Kleinkinder grundsätzlich fern. Stellen Sie
sicher, dass sich spielende Kinder nicht am Gerät betätigen.
Sicherheit während
der Benutzung
Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
• Der Backofen muss vor dem ersten Benutzen einmal aufgeheizt werden. Sorgen Sie für gute Raumbelüftung, gegebenenfalls mit der Dunstabzugshaube.
• An den Heizkörpern an der Backofendecke für
Oberhitze und Grill wie auch im aufgeheizten
Backofen besteht Verbrennungsgefahr.
• Beim Herausnehmen von heissem Gargut Topflappen oder Thermohandschuhe benutzen.
• Die geöffnete Backofentür nicht übermässig
belasten, nicht darauf sitzen oder steigen.
• Verwenden Sie ausser dem mitgelieferten Zubehör nur geeignete, temperaturbeständige Backformen und Bratgeschirre. Beachten Sie die Hinweise der Hersteller.
• Im Bereich der Backofentürscharniere besteht
Verletzungsgefahr, lassen Sie deshalb den Ausund Einbau der Backofentür nur von einem geschulten Kundendiensttechniker ausführen.
• Dampf- und Hochdruck-Reinigungsgeräte sind
aus Gründen der elektrischen Sicherheit für die
Reinigung verboten.
5
Entsorgung
Verpackungsmaterial
entsorgen
Alle Verpackungsteile sind recycelbar, Folien
und Hartschaumteile entsprechend gekennzeichnet. Verpackungsmaterial und eventuell
Altgeräte bitte ordnungsgemäss entsorgen.
Beachten Sie bitte die nationalen und regionalen Vorschriften von Gerät und Verpackungsmaterial und die Materialkennzeichnung
(Materialtrennung, Abfallsammlung, Wertstoffhöfe).
Entsorgungshinweise
Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
Auskunft über Abholtermine oder Sammelplätze erhalten Sie bei der örtlichen Stadtreinigung oder der Gemeindeverwaltung.
Achtung! Ausgediente Altgeräte bitte vor der
Entsorgung unbrauchbar machen. Netzkabel
abtrennen.
6
Der Einbaubackofen
Geräteübersicht
STOP
Bedienblende
Bedienblende mit Schaltelementen
und Elektronikuhr
Backofengriff
Backofentür mit Vollglasfrontscheibe
Geräteschublade
STOP
7
89
1. Drucktaste Timer
2. Drucktaste Gardauer
3. Drucktaste Abschaltzeit
4. Umschalttaste Manuell / Automatik
5. Drucktasten - / + für Zeiteinstellung
6. Backofen-Temperaturregler
7. Kontrolllampe für Backofen
8. Kontrolllampe für Backofen-Temperatur
9. Backofen-Funktionsschalter
1234
5
6
7
Ausstattung
D
C
A Kuchenblechführungen
B Unterhitze-Heizkörper
C Grillheizkörper
D Oberhitze-Heizkörper
C + D Grossflächengrill
E + H Backofenleuchten
F Feinsiebfilter
G Backraumentlüftung
J Alu-Bodenschale
1 - 5 Einschubhöhen (Rillen)
Backofen−Zubehör
Verwenden Sie ausser dem mitgelieferten Zubehör nur geeignete, temperaturbeständige
Backformen und Bratgeschirre. Beachten Sie
bitte die Hinweise der Hersteller.
Der Backofen ist ausgestattet mit:
2 Kuchenbleche
G
H
A
F
J
E
A
B
5
4
3
2
1
1 Back-/Brat-/Grillrost
1 Feinsiebfilter
1 Alu-Bodenschale
Feinsiebfilter
Der Feinsiebfilter schützt das Backofeninnere vor
übermässiger Verschmutzung
Bei allen Bratvorgängen mit Heissluft und
beim Turbogrillieren Feinsiebfilter bitte ein-
hängen.
Beim Backen Feinsiebfilter herausnehmen, da sich
der Backvorgang sonst verlängert.
Kuchenblechführungen
Der Backofen hat Kuchenblechführungen mit 5 Einschubebenen. Sie sind in den Tabellen und Abbildungen von 1= unten bis 5 = oben numeriert.
Schieben Sie die Bleche oder Roste zwischen
die Doppelstäbe, das hält sie beim Einschie-
ben und Herausziehen sicher und vermeidet
Kippen.
Stopp-Position
5
4
3
2
1
Einhängebügel
8
Vor dem ersten Benutzen
Tageszeit einstellen
Nach dem Anschluss an die Stromversorgung oder
nach einem Stromausfall blinken “AUTO” und “0.00”
abwechselnd im Anzeigenfeld der Elektronikuhr.
1. Drücken Sie gleichzeitig die Taste Timer 1 und die
Taste für die Kochdauer 2.
2. Stellen Sie mit der Taste 5 + oder - die aktuelle Ta-
geszeit ein. Ungefähr 5 Sekunden nach der letzten
Veränderung ist die Uhr betriebsbereit.
Erstreinigung
Entfernen Sie alle Gegenstände aus dem
Backofen sowie evtl. vorhandene Aufkleber
und Schutzfolien am Gerät, mit Ausnahme der
Alu-Bodenschale unter dem Unterhitzeheizkörper. Typenschild nicht entfernen!
Bedienblende und Backofentür mit einem, mit warmer
Spülmittellauge, angefeuchteten Tuch abwischen und
trocknen.

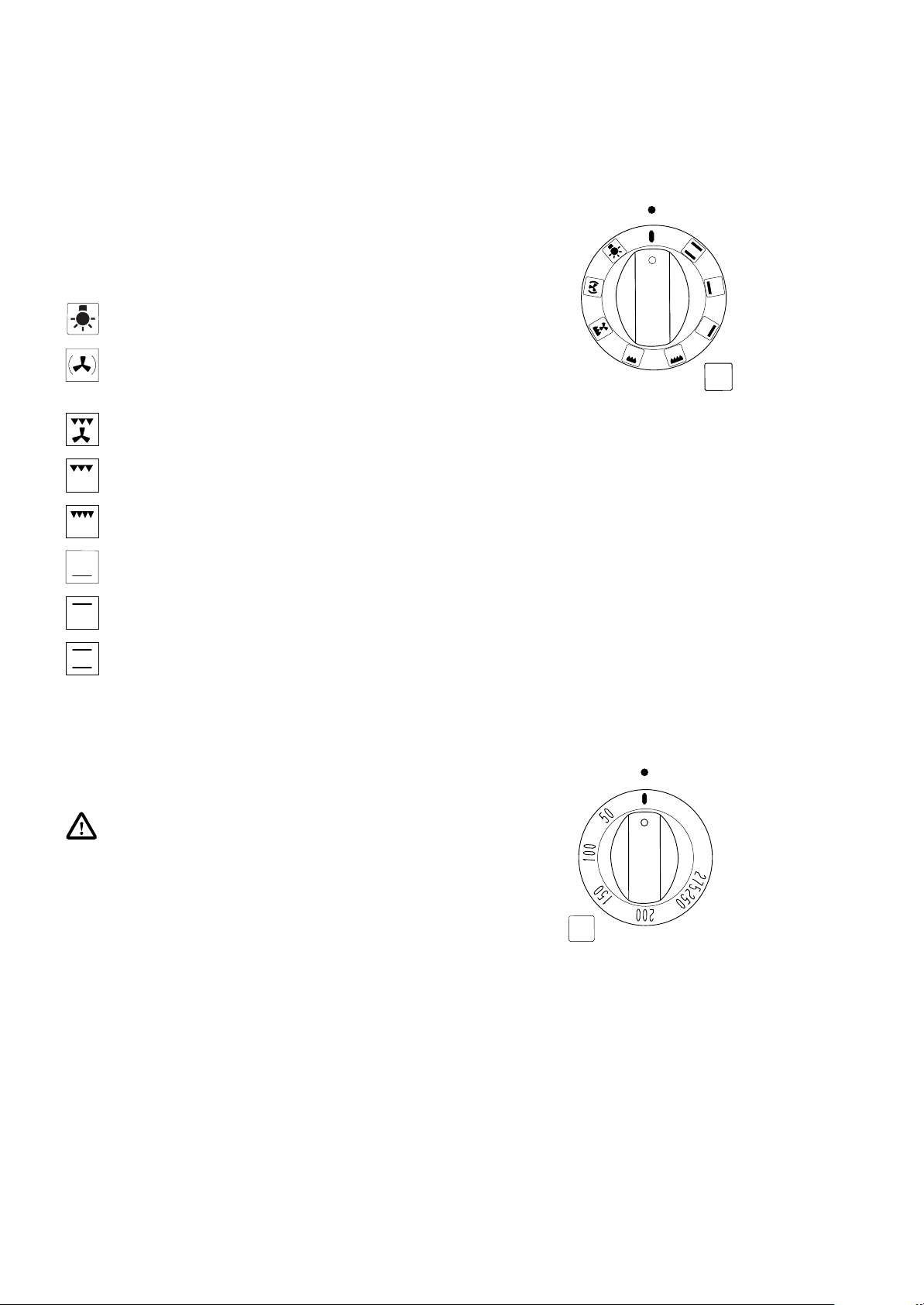

Dabei kann die Backofenbeleuchtung eingeschaltet
werden, indem Sie den Funktionsschalter auf die
Funktion Backofenbeleuchtung einstellen.
12
STOP
A
U
T
O
5
Erstes Aufheizen
Der Backofen muss vor dem ersten Benutzen
einmal aufgeheizt werden. Sorgen Sie bitte für
gute Raumbelüftung.
- Funktionsschalter auf Ober-/Unterhitze und Temperaturregler auf 250_ C einstellen.
- Den leeren geschlossenen Backofen bei dieser
Temperatur etwa 60 Minuten betreiben.
9

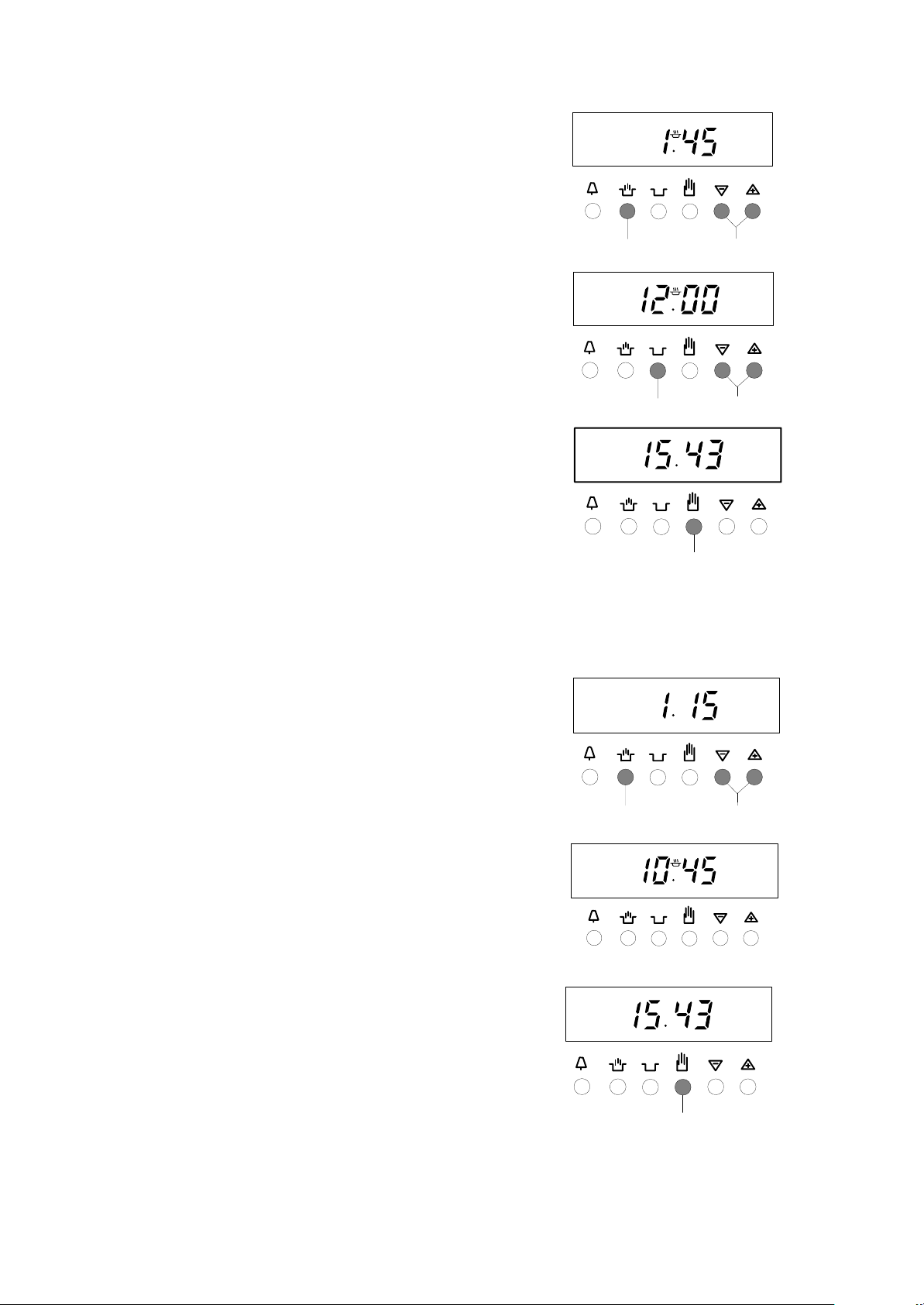

Die Elektronikuhr
Funktionen der Elektro−
nikuhr
• Tageszeit
• Sofortprogramm
für eine sofort beginnende Gardauer mit automatischer Abschaltung.
• Zeitprogramm
• Kurzzeitmesser
zur Zeitkontrolle bei Arbeitsabläufen in der Küche.
Die Funktionen Sofort-, Zeitprogramm und Kurzzeitmesser können nicht gleichzeitig genutzt werden.
Leuchtsymbole
Bei eingestelltem Sofort- oder Zeitprogramm leuchtet
das Symbol «KOCHTOPF» beim Kurzzeitmesser das
Symbol «GLOCKE».
Akustische Signale
Das Ende einer Gardauer wird durch einen Signalton
angezeigt. Der Signalton wird 2 Minuten lang wiederholt und kann durch Drücken einer beliebigen Taste
abgestellt werden.
Kurzzeitmesser
Sie können eine Zeitdauer (max. 23 Std. 59 Min.) oder
eine bestimmte «Weckzeit» einstellen, nach deren Erreichen ertönt der Piepston.
Zeitdauer
- Wenn Sie eine Zeitdauer (z.B. 15 Min.) einstellen
wollen, tippen Sie die Taste 1 an und stellen mit der
Taste 5 - oder + die gewünschte Dauer ein.
- Wenn Sie die «Weckzeit» (z.B. 14.10 Uhr) einstellen wollen, tippen Sie die Stop-Taste 3 an und stellen mit der Taste 5 - oder + die gewünschte Zeit
ein.
Wenn der Piepston ertönt, schalten Sie ihn durch Antippen einer beliebigen Taste aus.
STOP
1
STOP
3
5
A
U
T
O
5
10
Loading...
