DD 8693
DD 8623
Dunstabzugshaube
Afzuigkap
Hotte aspirante
Cooker Hood
Cappa aspirante
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Manuel de montage et d’utilisation
Operating and Installation Instructions
Istruzioni di montaggio ed uso
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Benutzerinformation sorgfältig durch.
Beachten Sie vor allem den Abschnitt „Sicherheit“ auf den ersten
Seiten. Bewahren Sie bitte diese Benutzerinformation zum späteren
Nachschlagen auf. Geben Sie sie an eventuelle Nachbesitzer des
Gerätes weiter.
Wir sind für Sie da:
montags bis freitags
•
AEG DIRECT
INFO SERVICES 0180 - 555 45
Hier erhalten Sie Antwort auf jede Frage, die die Ausstattung und den
Einsatz Ihres Gerätes betrifft. Natürlich nehmen wir auch gerne
Wünsche, Anregungen und Kritik entgegen. Unser Ziel ist es, zum
Nutzen unserer Kunden unsere Produkte und Dienstleistungen weiter
zu verbessern.
• Bei technischen Problemen steht Ihnen unser WERKSKUNDENDIENST
in Ihrer Nähe jederzeit zur Verfügung (Adressen und Telefonnummern
finden Sie im Abschnitt „Kundendienststellen“).
Beachten Sie dazu auch den Abschnitt „Service“.
8.00 bis 20.00 Uhr
samstags
10.00 bis 14.00 Uhr.
Entsorgung
Verpackungsmaterial entsorgen
• Alle Verpackungsteile sind recyclebar, Folien und Hartschaumteile
entsprechend gekennzeichnet. Verpackungsmaterial und eventuelles
Altgerät bitte ordnungsgemäß entsorgen.
• Die nationalen und regionalen Vorschriften und die Materialkennzeichnung
(Materialtrennung, Abfallsammlung, Wertstoffhöfe) beachten.
Entsorgungshinweise
• Das Gerät darf nicht mit dem Hausmüll entsorgt werden.
• Auskunft über Abholtermine oder Sammelplätze sind bei der örtlichen
Stadtreinigung oder der Gemeindeverwaltung erhältlich.
• Warnung! Ausgediente Altgeräte vor der Entsorgung unbrauchbar machen.
Netzkabel abtrennen (nachdem der Netzstecker gezogen bzw. bei
Festanschluß der Anschluß durch einen Fachmann demontiert wurde).
Gedruckt auf umweltschonend hergestelltem Papier
wer ökologisch denkt, handelt auch so...
2
Inhalt
Sicherheitshinweise 4
für den Benutzer 4
für den Küchenmöbel-Monteur 4
Allgemeines 6
Abluftbetrieb 6
Umluftbetrieb 7
Bedienung der Dunstabzugshaube 8
Kontrollvorrichtung für Fett- und Aktivkohlefilter 9
LED-Anzeige Fettfilter 9
LED-Anzeige Aktivkohlefilter 9
Zurückstellen der Sättigungsanzeige 9
Wartung und Pflege 10
Metallfettfilter 10
Öffnen der Metallfettfilter 10
Aktivkohlefilter 1 1
Austausch der Glühlampe 12
Reinigung 13
Sonderzubehör 13
Kundendienst 13
Service 17
T echnische Daten 1 8
Zubehör/Montagematerial 18
Elektroanschluß 19
Sicherheitshinweise für den Elektro-Installateur 19
Montage 20
3
Sicherheitshinweise
für den Benutzer
• Es muß darauf geachtet werden, daß Kochstellen bei Betrieb stets
abgedeckt sind, damit nicht durch zu starke Hitzeentwicklung das
Gerät beschädigt wird. Unbedingt zu vermeiden sind offene
Feuerstellen bei Öl-, Gas- und Kohleherden.
• Außerdem ist beim Fritieren über Herd/Mulde das zum Fritieren
verwendete Gerät während des Betriebes zu beaufsichtigen.
• Das im Fritiergerät enthaltene Öl kann sich durch Überhitzung selbst
entzünden.
• Bei Verwendung von verschmutztem Öl besteht erhöhte
Selbstentzündungsgefahr.
• Es wird darauf hingewiesen, daß durch Überhitzung große
Brandgefahr besteht.
• Flambieren ist unter der Dunstabzugshaube nicht erlaubt.
• Bei allen Arbeiten an der Dunstabzugshaube, auch beim
Lampenwechsel, ist das Gerät vom Netz zu trennen.
(Schraubsicherungen aus der Fassung herausnehmen bzw.
Sicherungsautomaten abschalten).
• Es ist wichtig, die Filterwechsel bzw. Reinigungsintervalle
einzuhalten.
Bei Nichtbeachtung besteht infolge von Fettablagerung Feuergefahr.
für den Küchenmöbel-Monteur
• Das Abluftrohr muß zur Gewährleistung der spezifizierten
Leistungswerte bei Abluftbetrieb einen Durchmesser von 150 mm
haben.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden. Zusammen mit dem Reduzierstutzen
kann der Ablaufschlauch mit 125 mm Durchmesser montiert werden
(Sonderzubehör ABS 125, E-Nr. 942 1 18 612).
• Wird der Küchendunst durch die Außenwand ins Freie abgeleitet,
wird T eleskop-Mauerkasten MKZ (mit Ab- und Zuluft) E-Nr . 942 1 18
609 aus dem Sonderzubehör benötigt.
• Bei Montage der Dunstabzugshaube sind folgende
Mindestabstände von der Kochstellen-Oberkante bis
Unterkante der Dunstabzugshaube einzuhalten:
Elektroherde 500 mm
Gasherde 650 mm
4
Kohle- und Ölherde min 700 mm
• Bei gleichzeitigem Betrieb von Dunstabzugshaube im Abluftbetrieb
und Feuerstätten darf im Aufstellraum der Feuerstätte der Unterdruck
nicht größer als 4P A (4x10-5 bar) sein.
• Die Abluft darf nicht in einen Rauch- oder Abgasschornstein
eingeleitet werden. Das Einleiten der Abluft in einen Schacht, der der
Entlüftung von Aufstellungsräumen von Feuerstätten dient, ist nicht
zulässig.
• Bei Einleitung der Abluft in einen nicht in Betrieb befindlichen Rauchoder Abgaskamin muss die Zustimmung des zuständigen
Schornsteinfegermeisters eingeholt werden.
Für die Abluftführung sind grundsätzlich die behördlichen Vorschriften
einzuhalten.
• Bei Betrieb als Abluftgerät ist für eine ausreichende
Zuluftöffnung in etwa der Größe der Abluftöffnung zu sorgen.
• Aufgrund von Länder-Bauvorschriften unterliegt der gemeinsame
Betrieb von Dunstabzugshauben und kamingebundenen
Feuerungsstätten, wie Kohle- oder Ölöfen und Gas-Thermen im
selben Raum, bestimmten Einschränkungen.
• Der gemeinsame, gefahrlose Betrieb von kamingebundenen Geräten
und Dunstabzugshauben ist nur gewährleistet, wenn Raum und/oder
Wohnung (Raum-Luftverbund) durch eine geeignete Zuluftöffnung von
ca. 500-600 cm2 von außen belüftet sind und dadurch bei laufender
Dunstabzugshaube Unterdruck vermieden wird.
• Im Zweifelsfalle Rat und Zustimmung des zuständigen BezirksSchornsteinfegermeisters oder der örtlichen Baubehörde einholen.
• Da in Räumen ohne Feuerungsstätte die Regel gilt: “Zuluftöffnung so
groß wie Abluftöffnung”, kann durch eine größere Öffnung als 500600 cm2 der Wirkungsgrad der Ablufteinrichtung beeinträchtigt
werden.
• Der Betrieb der Haube als Umlufthaube ist unter den genannten
Umständen gefahrlos und unterliegt nicht den obengenannten
Vorschriften.
• Die Funktion der Dunstabzugshaube bei Abluftbetrieb ist nur dann
optimal, wenn folgendes beachtet wird:
— kurze, gerade Abluftstrecken
— möglichst wenige Rohrbögen
— Verlegung der Rohre nicht in spitzen Winkeln, sondern in flachen
Bögen
— möglichst große Rohrdurchmesser (vorzugsweise
Originalauslass-Durchmesser beibehalten).
• Bei Nichtbeachtung dieser Grundsätze muß mit drastischen
Leistungsverlusten und erhöhten Betriebsgeräuschen gerechnet
werden.
5
Allgemeines
Abluftbetrieb
• Die Dunstabzugshaube wird als Abluftgerät ausgeliefert und kann
durch den Einsatz eines Aktivkohlefilters (Sonderzubehör) als
Umluftgerät verwendet werden.
• Dazu wird der Original-AEG Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
• Die Luft wird mit Hilfe eines an den Abluftstutzen D anzubringenden
Rohres ins Freie geleitet. Bild 1.
• Das Abluftrohr muß bei Abluftbetrieb denselben Durchmesser
Gebläseaustrittsstutzens haben, um die spezifizierten
Leistungswerte zu erreichen.
Falls ein Abluftrohr in Wand oder Dach mit einen Durchmesser von
125 mm schon besteht, kann der mitgelieferte Reduzierstutzen, 150/
125 mm, verwendet werden. Das Betriebsgeräusch wird dann etwas
höher. Zusammen mit dem Reduzierstutzen kann der Ablaufschlauch
125 montiert werden (Sonderzubehör ABS 125, E-Nr. 942 1 18 612).
D
Bild 1
• Wird der Küchendunst durch die Außenwand ins Freie geleitet, wird
Mauerkasten MKZ, E-Nr. 942 1 18 609 (150 mm Ø) aus dem
Sonderzubehör benötigt.
6
Umluftbetrieb
• Die Luft wird durch Aktivkohlefilter gefiltert und durch das obere Gitter
am Abluftschacht wieder in die Küche geleitet.
• Für den Umluftbetrieb wird der Original Aktivkohlefilter KF20 aus dem
AEG Sonderzubehör benötigt.
• Die Umluftweiche mit vier Schrauben Ø 2,9x6,5 mm befestigen (zwei
Schrauben für Modell DD 8623). Bild 2.
Bild 2 - DD 8693 Bild 2 - DD 8623
7
Bedienung der Dunstabzugshaube
• Die Dunsthaube ist mit einem Motor mit regelbarer Drehzahl
ausgerüstet. Es ist ratsam, die Dunsthaube einige Minuten vor
Beginn des Kochens einzuschalten und sie ungefähr 15 Minuten
nach dem Kochen weiterlaufen zu lassen, damit alle Gerüche sicher

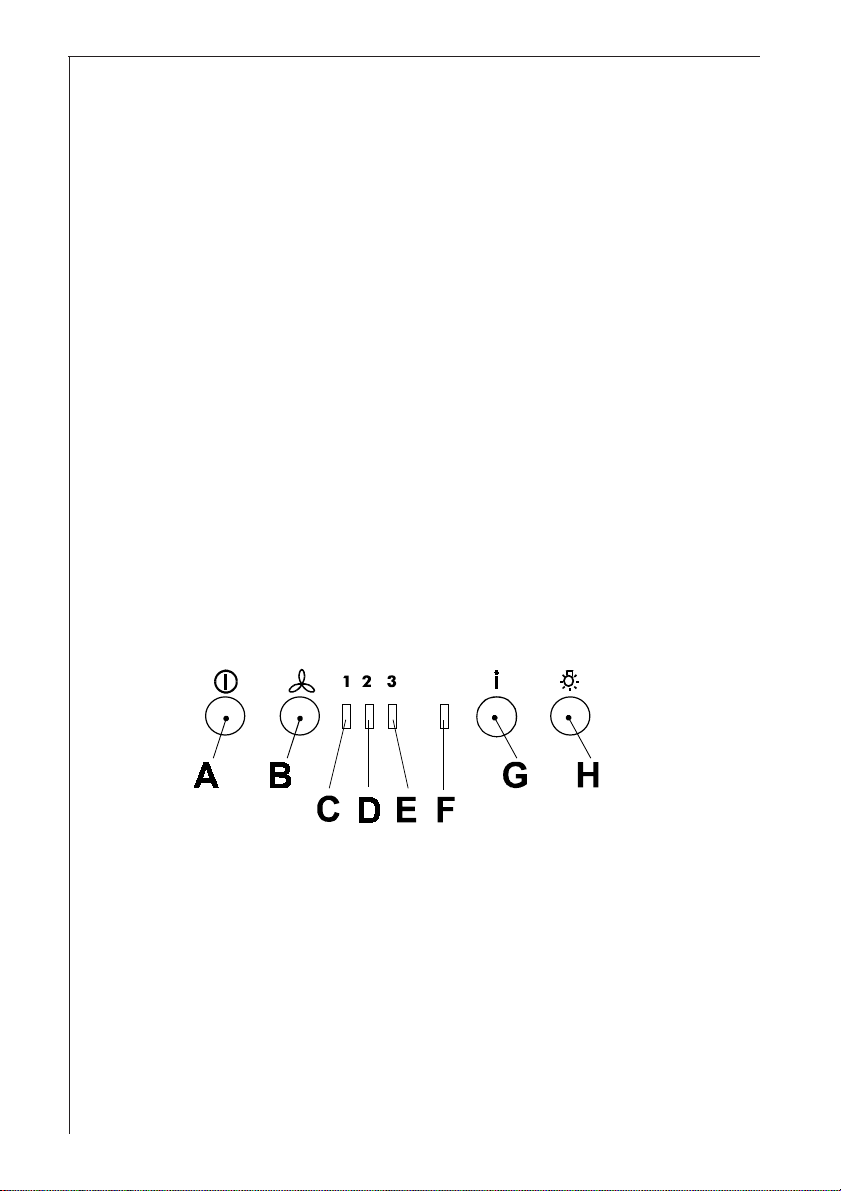

entfernt werden. Auf der Vorderseite des Gerätes befinden sich die
Schalter:
A - Ausschalter
B - Einschalten und Wahl der Lüfterstufe 1-2-3
C - Anzeige Stufe 1 und Sättigungsanzeige Fettfilter (LED) (Blinken der
Anzeige)
D - Anzeige Stufe 2 und Sättigungsanzeige Kohlefilter (LED) (Blinken
der. Anzeige)
E - Anzeige Stufe 3 (LED)
F - Anzeige Intensivstufe (LED)
G - Einschalter Intensivstufe:
Nach 5 Minuten schaltet die Intensivstufe in die vorher eingestellte
Stufe zurück bzw. geht aus, wenn keine Stufe eingestellt ist. Um die
Intensivstufe vor Ablauf von 5 Minuten zu beenden, drücken Sie
Knopf A oder B.
H - Ausschalter/Einschalter Beleuchtung
Falls die Dunstabzugshaube oder die Bedienungselemente nicht
funktionieren:
Für mindestens 5 Sekunden die Stromversorgung der
Dunstabzugshaube unterbrechen und dann die Haube erneut
einschalten.
8
Kontrollvorrichtung für Fett- und
Aktivkohlefilter
Diese Dunstabzugshaube verfügt über eine Vorrichtung, die anzeigt,
wenn der Fettfilter zu reinigen beziehungsweise der Aktivkohlefilter
auszutauschen ist (bei Umluftbetrieb mit Aktivkohlefilter).
Diese Haube wird vom Werk aus ohne Aktivkohlefilter geliefert, deshalb
ist ihre Sättigungsanzeige ausgeschaltet.
Wird die Haube jedoch mit Aktivkohlefilter im Betrieb genommen, so ist
diese Sättigungsanzeige wie folgt einzuschalten:
Die T aste A und B gleichzeitig während 3 Sekunden gedrückt halten.
Zu Beginn leuchtet nur die LED-Anzeige Fettfilter C auf, sobald auch
die LED-Anzeige Kohlefilter D aufleuchtet ist die Sättigungsanzeige
eingeschaltet.
Um sie auszuschalten: die Tasten A und B erneut für 3 Sekunden
gedrückt halten bis die LED-Anzeige Kohlefilter D erlischt.
LED-Anzeige Fettfilter (C)
Die LED-Anzeige C blinkt, wenn der Fettfilter gereinigt werden muss.
Dies ist nach ca. 40 Betriebsstunden der Fall.
Lesen Sie die Wartungsvorschriften der Fettfilter .
LED-Anzeige Aktivkohlefilter (D)
Die LED-Anzeige D Kohlefilter blinkt, wenn der
Kohlefilter ausgetauscht werden muss.
Dies ist nach ca. 160 Betriebsstunden der Fall.
Lesen Sie die Anweisungen zum Austausch des Kohlefilters.
Zurückstellen der Sättigungsanzeige
Nach Reinigung der Fettfilter, bzw . Austausch der Kohlefilter die Tasten
G und H erneut für 3 Sekunden gedrückt halten bis die LED-Anzeige
Fettfilter C oder die LED-Anzeige Kohlefilter D nicht mehr blinkt.
9
Wartung und Pflege
• Bevor irgendwelche Wartungsarbeiten ausgeführt werden,
muß die Dunsthaube vom Stromnetz getrennt werden.
Metallfettfilter
• Metallfettfilter haben die Aufgabe, die Fettpartikel, die beim Kochen
entstehen, aufzusaugen. Sie werden in jedem Fall, d.h. sowohl bei
Abluft- als auch bei Umluftbetrieb, verwendet.
Sie sollten alle 4 Wochen herausgenommen und im Geschirrspüler
bzw. von Hand gereinigt werden.
Öffnen der Metallfettfilter
• Verriegelung der Metallfettfilter zuerst nach hinten drücken, dann
Filter nach unten herausnehmen. Bild 3.
Handreinigung
Metallfettfilterkassette ca. 1
Stunde in heißem Wasser mit
fettlösendem Reinigungsmittel
einweichen und danach mit
heißem Wasser abbrausen.
Evtl. Vorgang wiederholen.
Abgetrocknete Kassette
wieder einbauen.
Geschirrspüler
Metallfettfilterkassette in
Geschirrspüler stellen.
Reinigung ohne Geschirr bei
stärkstem
Reinigungsprogramm und
höchster T emperatur , mind.
65° C. Evtl. Vorgang
wiederholen. Abgetrocknete Kassette wieder einbauen.
Bild 3
Beim Reinigen der Metallfettfilter im Geschirrspüler kann es zu
leichten Farbveränderungen kommen, die jedoch keinen Einfluß
auf die Funktion haben.
• Innengehäuse nur mit warmer Spülmittellauge reinigen. Keine
scharfen Reinigungsmittel, Bürste oder Scheuersand verwenden!
10
Aktivkohlefilter
• Der Aktivkohlefilter muß dann verwendet werden, wenn man die
Dunstabzugshaube als Umluftgerät einsetzen möchte.
• Dazu wird der Original-AEG-Aktivkohlefilter (siehe Sonderzubehör)
benötigt.
• Reinigung/Austausch des Aktivkohlefilters
Im Unterschied zu anderen Aktivkohlefiltern kann der LONG LIFE
Aktivkohlefilter gereinigt und reaktiviert werden. Bei normaler Nutzung
der Abzugshaube sollte der Filter jeden zweiten Monat ,am besten in
der Geschirrspülmaschine, gereinigt werden. Normalen Reiniger
verwenden und die höchste T emperatur wählen (65°c). Der Filter
sollte separat gespült werden, damit sich keine Speisereste am
Filter festsetzen und später schlechte Gerüche verursachen können.
Um die Kohle wieder zu aktivieren, muß der Filter im Backofen
getrocknet werden. Ober- und Unterhitze sowie eine T emperatur von
maximal 100 °C wählen und den Filter 10 Minuten lang trocknen.
Nach etwa 3 Jahren muß der Filter ausgetauscht werden, da dann
seine Dunstaufnahmefähigkeit um ca. 50 % reduziert ist.
• Montage
Den Rahmen b des Filters c entnehmen; dafür die Knäufe (a), die es
an der Haube befestigen, um 90° drehen, den Filter c einsetzen und
den Aktivkohlefilterrahmen d wieder befestigen. Bild 4.
• Zum Ausbau in umgekehrter Reihenfolge vorgehen.
• Bei Bestellung eines Ersatzfilters die Modellbezeichnung und die ENr. angeben. Diese Daten sind auf dem T ypenschild an der
Innenseite des Gerätes zu finden.
• Der Aktivkohlefilter kann beim AEG-Kundendienst bestellt werden.
a
d
a
c
b
Bild 4
a
a
11
Achtung
• Nichtbeachtung dieser Anweisungen zur Reinigung des Gerätes und
zum Wechsel bzw . zur Reinigung der Filter kann zum Brand führen.
Diese Anweisungen sind unbedingt zu beachten!
• Der Hersteller übernimmt keine Haftung für irgendwelche Schäden
am Motor oder aus Feuergründen, die auf eine unsachgemäße
Wartung oder Nichteinhaltung der oben angeführten
Sicherheitsvorschriften zurückzuführen sind.
Austausch der Glühlampe
• Dunsthaube vom Stromnetz trennen.
• Lampenabdeckung mit einem Schraubenzieher vorsichtig entnehmen
und entfernen. Bild 5.
• Die defekte Lampe gegen eine gleichartige neue austauschen.
• Lampenabdeckung wieder montieren.
• Bevor der Kundendienst gerufen wird, weil die Glühlampe
nicht brennt, erst prüfen, ob sie fest eingesteckt ist.
12
Bild 5
Reinigung
• Achtung: Zum Reinigen der Dunstabzugshaube Gerät vom Netz
trennen.
Nicht mit spitzen Gegenständen in das Schutzgitter des Motors
eindringen.
• Die äußeren T eile mit milder Spüllauge reinigen. Scharfe
Reinigungsmittel, Bürste oder Scheuersand vermeiden.
• Die Schalterblende und das Fettfiltergitter nur mit feuchtem Tuch und
milden Spülmitteln reinigen.
• Es ist wichtig, die Filterwechsel sowie die Reinigungsintervalle
einzuhalten. Bei Nichtbeachtung kann infolge von Fettablagerungen
Feuergefahr bestehen.
Sonderzubehör
Mauerkasten MKZ 125 610 899 004
Mauerkasten MKZ 150 942 1 18 609
Abluftrohr ABS 150, 150 mm Ø 942 1 18 613
Abluftrohr ABS 125, 125 mm Ø 942 1 18 612
Aktivkohlefilter KF20 942 120 600
Kundendienst
Bei eventuellen Rückfragen und Störungen Kundendienst anrufen (siehe
Kundendienst-Stellenverzeichnis).
Folgende Daten beim Anruf angeben:
1. Modellbezeichnung
2. E-Nr.
3. F-Nr.
Diese Daten befinden sich auf dem Typenchild auf der Innenseite
des Gerätes hinter den Fettfiltern.
Konstruktions- und Farbänderungen im Rahmen der technischen
Entwicklung bleiben vorbehalten.
13
KUNDENDIENSTSTELLEN
Sehr geehrter Kunde,
der Werkskundendienst von AEG Hausgeräte ist dezentral organisiert. Damit bieten wir Ihnen
überall einen zuverlässigen Service. Unter der für Sie kostenlosen Rufnummer
0800 234 73 78
können Sie im Bedarfsfall einen unserer Spezialisten oder Service-Partner anfordern.
Ihre Ersatzteil-Bestellung geben Sie bitte unter der zentralen Rufnummer
0180 5 00 10 76 auf.
Für Störungen an Gefriergeräten bzw. für den Gefrierteil Ihrer Kühl-Gefrierkombination oder
an Ihrer Wärmespeicher-Heizungsanlage wird ein Bereitschaftsdienst unterhalten, den Sie an
Sonn- und Feiertagen unter der kostenlosen Rufnummer 0800 820 20 00 erreichen.
Mit freundlichen Grüßen
Ihr AEG Werkskundendienst
Sie können sich auch persönlich an unsere Service-Stellen wenden.
PLZ Adresse
01099 Dresden Industriegelände, W.-Hartmann-Straße
04356 Leipzig Walter-Köhn-Straße 4c
07548 Gera* Südstraße 11
08066 Zwickau* Talstraße 24
09117 Chemnitz* Rosmarinstraße 4
14482 Potsdam-Babelsberg Wetzlarer Straße 14-16
22525 Hamburg-Bahrenfeld Holstenkamp 40
28208 Bremen Emil-von-Behring-Straße 3
30179 Hannover Wiesenauer Straße 13
34123 Kassel-Bettenhausen Lilienthalstraße 150
35745 Herborn-Burg* Junostraße 1
41541 Dormagen-St. Peter Sachtlebenstraße 1
44805 Bochum-Gerthe Josef-Baumann-Straße 37
46562 Voerde* Friedrich-Wilhelm-Straße 22
48165 Münster* Zum Kaiserbusch 1
49084 Osnabrück* Pferdestraße 23
52068 Aachen* Auf der Hüls 197
56068 Koblenz* Rheinstraße 17
57072 Siegen* Sandstraße 173
60326 Frankfurt Mainzer Landstraße 349
66115 Saarbrücken-Malstatt* Ludwigstraße 55-57
*) Hier steht Ihnen ein Service-Partner zur Verfügung
14
PLZ Adresse
67663 Kaiserslautern* Pariser Straße 200
68309Mannheim-Käfertal Heppenheimer Straße 31-33
71034Böblingen-Hulb Dornierstraße 7
76185 Karlsruhe-Mühlburg* Neureuther Straße 5-7
79108 Freiburg* Tullastraße 84
80634 München-Neuhausen Arnulfstraße 205
86159 Augsburg* Piccardstraße 15a
87437 Kempten* Brodkorbweg 22
88213Ravensburg* Henri-Dunant-Straße 6
90429Nürnberg Muggenhofer Straße 135
91788 Pappenheim* Neudorf 79
92260 Ammerthal* Nikolausstraße 2
93059 Regensburg* Im Gewerbepark B54
94032Passau* Kühberg 1
95038 Hof* Pinzigweg 49
97078 Würzburg* Versbacher Straße 22a
99096 Erfurt* Arnstädter Straße 28
*) Hier steht Ihnen ein Service-Partner zur Verfügung
Weitere Service-Stellen sind in:
03058 Kiekebusch 03222 Groß Klessow
06429 Wispitz 06896 Wittenberg-Reinsdorf
15517 Fürstenwalde 16515 Oranienburg
17039 Ihlenfeld 18055 Rostock
18069 Rostock 19057 Schwerin
24354 Rieseby 25770 Hemmingstedt
25980 Westerland/Sylt 26639 Wiesmoor
27726 Worpswede 30900 Wedemark
32825 Blomberg 34497 Korbach
36043 Fulda 39114 Magdeburg
49377 Vechta 63906 Erlenbach
74549 Wolpertshausen 78244 Bietingen
84307Eggenfelden 87549Rettenberg
89542Herbrechtingen 99819 Ettenhausen
15
GARANTIEBEDINGUNGEN
Deutschland
Der Endabnehmer dieses Geräts (Verbraucher) hat bei einem Kauf dieses Geräts von einem
Unternehmer (Händler) in Deutschland im Rahmen der Vorschriften über den V erbrauchsgüterkauf
gesetzliche Rechte, die durch diese Garantie nicht eingeschränkt werden. Diese Garantie räumt
dem Verbraucher also zusätzliche Rechte ein. Dies vorausgeschickt, leisten wir , AEG Hausgeräte
GmbH, gegenüber dem Verbraucher Garantie dieses Gerät für den Zeitraum von 24 Monaten
ab Übergabe zu den folgenden Bedingungen:
1. Mit dieser Garantie haften wir dafür, dass dieses neu hergestellte Gerät im
Zeitpunkt der Übergabe vom Händler an den Verbraucher die in unserer Produktbeschreibung
für dieses Gerät aufgeführten Eigenschaften aufweist. Ein Mangel liegt nur dann vor, wenn der
Wert oder die Gebrauchstauglichkeit dieses Geräts erheblich gemindert ist. Zeigt sich der
Mangel nach Ablauf von sechs (6) Monaten ab dem Übergabezeitpunkt, so hat der Verbraucher
nachzuweisen, dass das Gerät bereits im Übergabezeitpunkt mangelhaft war. Nicht unter diese
Garantie fallen Schäden oder Mängel aus nicht vorschriftsmäßiger Handhabung sowie
Nichtbeachtung der Einbauvorschriften und Gebrauchsanweisungen.
2. Dieses Gerät fällt nur dann unter diese Garantie, wenn es von einem Unternehmer in einem der
Mitgliedstaaten der Europäischen Union gekauft wurde, es bei Auftreten des Mangels in
Deutschland betrieben wird und Garantieleistungen auch in Deutschland erbracht werden
können. Mängel müssen uns innerhalb von zwei (2) Monaten nach dessen Kenntnis angezeigt
werden.
3. Mängel dieses Geräts werden wir innerhalb angemessener Frist nach Mitteilung des Mangels
unentgeltlich beseitigen; die zu diesem Zweck erforderlichen Aufwendungen, insbesondere
Transport-, Wege-, Arbeits- und Materialkosten werden von uns getragen. Über diese
Nachbesserung hinausgehende Ansprüche werden durch diese Garantie dem Verbraucher nicht
eingeräumt.
4. Bei Großgeräten (stationär betriebene Geräte) ist im Garantiefall unter der für den
Endabnehmer kostengünstigen Rufnummer 0180 322 66 22 * die nächstgelegene
Kundendienststelle zu benachrichtigen, von der Ort, Art und Weise der Garantieleistungen
festgelegt werden. Nachbesserungsarbeiten werden, soweit möglich, am Aufstellungsort, sonst
in unserer Kundendienstwerkstatt durchgeführt.
5. Garantieleistungen bewirken weder eine Verlängerung noch einen Neubeginn der Garantiezeit
für dieses Gerät; ausgewechselte T eile gehen in unser Eigentum über.
6. Mängelansprüche aus dieser Garantie verjähren in zwei (2) Jahren ab dem Zeitpunkt der
Übergabe des Geräts vom Händler an den Verbraucher , der durch Original-Kaufbeleg
(Kassenzettel, Rechnung) zu belegen ist; wenn dieses Gerät gewerblich oder - bei
Waschgeräten und Wäschetrocknern - in Gemeinschaftsanlagen genutzt wird, beträgt die
Verjährungsfrist sechs (6) Monate.
AEG Hausgeräte GmbH
Markenvertrieb AEG
Muggenhofer Straße 135
90429 Nürnberg *Deutsche Telekom
EUR 0,09 / Minute
16
SERVICE
Handelt es sich um eine technische Störung?
Dann wenden Sie sich an Ihre Kundendienststelle. (Adressen und Telefonnummern finden Sie im Abschnitt „Kundendienststellen“.)
Bereiten Sie das Gespräch in jedem Fall gut vor. Sie erleichtern so die
Diagnose und die Entscheidung, ob ein Kundendienstbesuch nötig ist:
Halten Sie möglichst genau fest:
• Wie äußert sich die Störung?
• Unter welchen Umständen tritt die Störung auf?
Notieren Sie für das Gespräch unbedingt folgende Kennziffern Ihres
Gerätes auf dem Typschild:
• E-Nr. (9 Stellen),
• F-Nr. (8 Stellen).
Das Typenschild ist nach Ausbau der Metallfettfilter auf der Innenseite
des Gerätes zugänglich.
Wir empfehlen, die Kennziffer hier einzutragen, damit Sie sie stets zur
Hand haben:
E-Nr . . . . . . . . .
F-Nr . . . . . . . . .
Wann entstehen Ihnen auch während der Garantiezeit Kosten?
• wenn Sie die Störung mit Hilfe dieser Gebrauchsanweisung selbst hätten
beseitigen können,
• wenn mehrere Anfahrten des Kundendienst-Technikers erforderlich
sind, weil er vor seinem Besuch nicht alle wichtigen Informationen
erhalten hat und daher z.B. Ersatzteile holen muß. Diese Mehrfahrten
können Sie vermeiden, wenn Sie Ihren Telefonanruf in der oben
beschriebenen Weise gut vorbereiten.
17
Technische Daten
Modell DD 8693 DD 8623
Maße (in cm):
Höhe 72-114 85-138
Breite 89,8 119,8
Tiefe 45 45
Gesamtanschlußwerte: 175 W 215 W
Lüftermotor: 130 W 130 W
Beleuchtung: 2 x 20 W 4 x 20 W
Länge des Netzkabels: 150 cm 150 cm
Zubehör/Montagematerial
1 Luftumlenkgitter
1 Kaminhalter
1 Montageschiene
1 Reduzierstutzen Ø 125-120 mm
6 Holzschrauben 5 x 45 mm
6 Dübel Ø 8 mm
6 Blechschrauben 2,9 x 6,5 (DD 8693)
4 Blechschrauben 2,9 x 6,5 (DD 8623)
2 Blechschrauben 3 x 9 (DD 8623)
18
Elektroanschluß
Sicherheitshinweise für den Elektro-Installateur
V or dem Anschluß des Gerätes darauf achten, daß die auf dem
Typenschild verzeichnete Spannung der Netzspannung
entspricht.Falls das Gerät mit Stecker ausgerüstet ist, kann es an
jede vorschriftsmäßig installierte und gut zugängliche Steckdose
angeschlossen werden.
Bei erforderlichem Festanschluß darf die Dunstabzugshaube nur
durch einen beim zuständigen Elektrizitäts-Versorgungsunternehmen eingetragenen Elektro-Installateur angeschlossen
werden. Installationsseitig ist eine allpolige Trennvorrichtung mit
mind. 3mm Kontaktöffnungsweite vorzusehen.
Als geeignete Trennvorrichtungen gelten z.B. Schalter, Sicherungen
(Schraubsicherungen sind aus der Fassung herauszunehmen), FISchalter und Schütze mit einer Kontaktöffnung von mehr als 3 mm.
Für Störungen, die wegen Nichtbeachtung der o.g.Anweisungen
auftreten, wird nicht gehaftet.
Die Anbringung der Steckdose direkt über der Dunstabzugshaube hat
zwei Vorteile:
1. Die Steckdose ist nicht sichtbar.
2. Die Haube kann im Bedarfsfall durch Ziehen des
Gerätesteckers einfach stromlos gemacht werden.
Anschluß
220-240 V - über festmontierte Zuleitung mit Stecker.
(Festanschluß nur durch den zugelassenen Elektro-Installateur.)
19
Montage - Bild 6
• Zeichnen Sie eine Mittelinie an die Wand (1) und legen Sie die
Schablone so an, dass die Mittellinien an der Wand und auf der
Schablone übereinanderliegen (2).
• Befestigen Sie die Halteklammern der Haube mit Dübeln und
Schrauben (3). Hängen Sie die Haube ein (4) und richten Sie sie mit
Hilfe der Justierschrauben an den Haken aus (5-6).
• Zeichnen Sie den endgültigen Befestigungspunkt mit einem Bleistift
von der Innenseite des Motorgehäuses an (7).
• Nehmen Sie die Haube von der Wand ab (8), bohren Sie zwei Löcher
(9) und stecken Sie zwei Dübeln hinein (10).
• Verwenden Sie die Abzugshalterung als Schablone G und bohren
Sie zwei Löcher, um die Abzugshalterung dicht unter der Decke zu
befestigen (11). (Nur für Umluftbetrieb: Den Deflektor F mit vier
Schrauben (zwei Schrauben für Modell DD 8623)) unter der
Abzugshalterung G befestigen, zwei Dübel einsetzen und die
Abzugshalterung befestigen (12).
• Die Haube wieder einhängen (13) und mit zwei Schrauben endgültig
befestigen (14).
• Einen Abluftschlauch (15), am Ausgangsrohr der Haube B
anschließen, der bis zum Luftauslass führt (Abluftbetrieb) oder einen
Anschlussring an den Deflektor F (Umluftbetrieb).
• Stellen Sie den Stromanschluss her (16).
• Befestigen Sie den oberen T eil des Abzugs (17a) auf der Halterung G
(17b), schieben Sie den unteren T eil des Abzugs nach unten und
setzen Sie ihn korrekt auf das Gehäuse auf (18).
• Nur für Modell DD 8623: Befestigen Sie den unteren T eil des
Abzugs auf der Haube mit zwei Schrauben 3x9 mm (19).
20
17a
1
F
DD 8623
G
14
16
H
17a
17b
11
11
G
12
17b
F
4-13
18
15
B
6
5
10
8
6
9
7
4-13
8
3
2
5
9
10
7
Bild 6
14
DD 8623
19
19
21
Loading...
