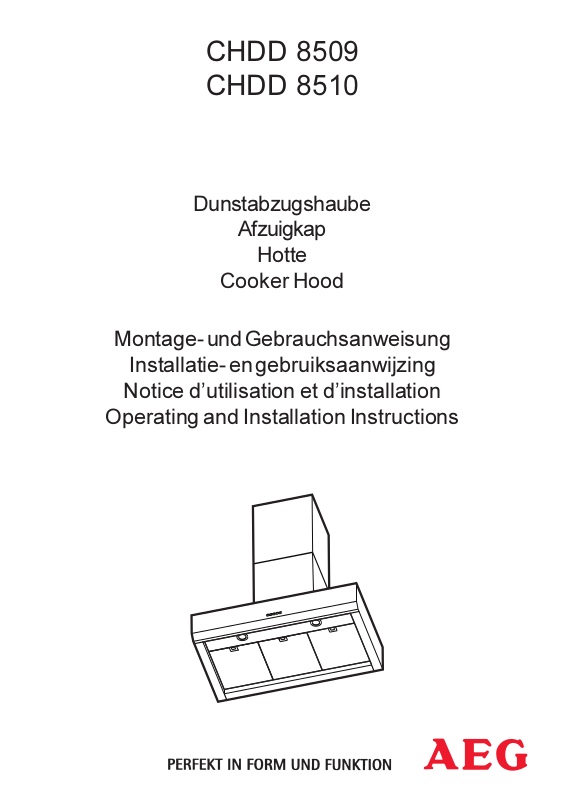

AEG CHDD8509, CHDD8510 User Manual [nl]
CHDD 8509
CHDD 8510
Dunstabzugshaube
Afzuigkap
Hotte
Cooker Hood
Montage- und Gebrauchsanweisung
Installatie- en gebruiksaanwijzing
Notice dutilisation et dinstallation
Operating and Installation Instructions
Geachte klant,
Lees deze informatie aandachtig door.
Lees vooral het hoofdstuk Veiligheid op de eerste paginas. Bewaar dit
boekje goed, zodat u nog eens iets kunt nalezen. Geef het door aan
een eventuele volgende eigenaar van het apparaat.
Bij technische problemen kunt u altijd contact opnemen met de AEG
service-afdeling, zie hoofdstuk Klantenservice.
Afvalverwerking
Verpakkingsmateriaal verwijderen
Alle verpakkingsdelen zijn recyclebaar, folies en piepschuim
onderdelen zijn overeenkomstig gecodeerd. Verpakkingsmateriaal en
eventuele oude apparaten moeten op de juiste manier worden
weggegooid.
Houd u aan de landelijke en plaatselijke voorschriften en let op de
materiaalaanduiding (materiaalscheiding, afvalverzameling,
inzamelpunten).
Aanwijzingen voor het weggooien
Het apparaat mag niet bij het huisvuil worden gezet.
Informatie over afhaaltijden of inzamelplaatsen krijgt u bij de
gemeentelijke reinigingsdienst of het gemeentehuis.
Waarschuwing! Afgedankte apparaten moeten voor het weggooien
onbruikbaar worden gemaakt. Aansluitsnoer verwijderen (eerst de
stekker uit het stopcontact trekken resp. bij vaste aansluiting de
aansluiting door een vakman laten demonteren).
Gedrukt op milieuvriendelijk gefabriceerd papier.
Wie milieubewust denkt, handelt ook zo...
15
Inhoud
Veiligheidsaanwijzingen ............................................................... 17
voor de gebruiker ............................................................................... 17
voor de keukenmeubel-monteur ......................................................... 18
Algemeen........................................................................................ 19
Gebruik als afzuigkap........................................................................ 19
Gebruik als recirculatiekap ................................................................ 19
Bediening van de afzuigkap ......................................................... 20
Onderhoud ...................................................................................... 21
Metalen vetfilters ............................................................................... 21
Koolfilter ............................................................................................ 22
Vervangen van de lamp(en) ................................................................ 23
Reiniging ........................................................................................... 24
Extra leverbare accessoires .......................................................... 24
Klantenservice ................................................................................ 25
Technische gegevens .................................................................... 28
Toebehoren/Montagemateriaal .......................................................... 28
Elektrische aansluiting................................................................... 28
Installatie .......................................................................................... 29
16
Veiligheidsaanwijzingen
voor de gebruiker
U dient erop te letten dat op ingeschakelde kookzones en
gasbranders altijd een pan staat, opdat het apparaat niet door te
sterke hitte-ontwikkeling wordt beschadigd. Bij olie-, gas- en
kolenfornuizen dient open vuur beslist te worden vermeden.
Bovendien moet bij het frituren op een fornuis of kookplaat de
frituurpan tijdens het gebruik altijd in het oog worden gehouden.
De olie in de frituurpan kan door oververhitting vlam vatten.
Bij gebruik van verontreinigde olie kan nog makkelijker
zelfontbranding ontstaan.
Wij wijzen u erop dat door oververhitting brand kan ontstaan.
Flamberen onder de afzuigkap is niet toegestaan.
Bij alle werkzaamheden aan de afzuigkap, ook bij het vervangen van
de lamp, moet het apparaat spanningloos worden gemaakt (zekering
in de huisinstallatie uitschakelen).
Het is belangrijk dat u tijdig de filters vervangt resp. reinigt.
Anders bestaat ten gevolge van vetafzetting brandgevaar.
voor de keukenmeubel-monteur
De afvoerbuis moet bij gebruik als afzuigkap een diameter van 150
mm hebben.
Indien nodig zijn op bestelling buizen in verschillende vormen en
diameters en afvoersystemen naar buiten (telescoop-muurkast)
verkrijgbaar. Neem daarvoor contact op met onze service-afdeling.
Bij de montage van de afzuigkap moeten de volgende
minimale afstanden van de bovenkant van de kookzones of
gasbranders tot de onderkant van de afzuigkap worden
aangehouden:
elektrisch fornuis 650 mm
gasfornuis 750 mm
kolen- en oliefornuis min 800 mm
Bij gelijktijdig gebruik van het apparaat als afzuigkap en
stookplaatsen mag in de ruimte waar de stookplaats zich bevindt de
onderdruk niet groter dan 4PA (4x10-5 bar) zijn.
De afgewerkte lucht mag niet in een kanaal dat bestemd is voor de
afvoer van rook-/verbrandingsgassen of een schacht die dient voor de
ontluchting van ruimten met stookplaatsen geleid worden.
Voor het afvoeren van de afgewerkte lucht moeten de plaatselijke
voorschriften in acht genomen worden.
17
Bij gebruik als afzuigkap moet gezorgd worden voor een voldoende
grote toevoeropening, die ongeveer even groot als de afvoeropening
moet zijn.
Op grond van landelijke bouwvoorschriften gelden voor het
gemeenschappelijk gebruik van afzuigkappen en toestellen die zijn
aangesloten op een verbrandingsgaskanaal/schoorsteen, zoals kolen
- of oliekachels en gasovens in dezelfde ruimte, bepaalde
beperkingen.
Het gemeenschappelijke, ongevaarlijke gebruik van
schoorsteengebonden toestellen en afzuigkappen is alleen
gewaarborgd, als ruimte en/of woning door een geschikte
toevoeropening van ca. 500-600 cm2 van buiten geventileerd zijn,
waardoor bij lopende afzuigkap een onderdruk vermeden wordt.
Omdat in ruimten zonder rookkanaalafvoer de regel geldt
toevoeropening even groot als afvoeropening kan door de grotere
opening van 500-600 cm2 de werking van de afvoerinrichting nadelig
beïnvloed worden.
Het gebruik van het apparaat als recirculatiekap is onder de
genoemde omstandigheden zonder gevaar en valt niet onder
bovengenoemde voorschriften.
Het apparaat functioneert als afzuigkap alleen optimaal als u het
volgende in acht neemt:
- korte, rechte afvoerverbindingen
- zo min mogelijk bochten in de buis
- buizen niet met scherpe hoeken maar met flauwe bochten laten
verlopen
- zo groot mogelijke buisdiameter (bij voorkeur dezelfde diameter als
de afvoeropening).
Als u deze basisregels niet in acht neemt, moet u rekening houden
met aanzienlijk vermogensverlies en verhoogd bedrijfsgeluid.
18
Algemeen
De afzuigkap wordt met gemonteerd koolfilter geleverd, klaar voor het
gebruik als recirculatiekap
Indien de kap als afzuigkap gebruikt wordt het koolfilter verwijderen.
Gebruik als afzuigkap
De lucht wordt met behulp van een op de afvoeropening A aan te
brengen buis naar buiten afgevoerd afb. 1.
Voor de beste afzuigprestaties
moet de afvoerbuis dezelfde
diameter hebben als de
afvoeropening.
Indien nodig zijn op bestelling
buizen in verschillende vormen en
diameters en afvoersystemen naar
buiten (telescoop-muurkast)
verkrijgbaar. Neem daarvoor
contact op met onze service-
afdeling.
afb. 1
A
Gebruik als recirculatiekap
De lucht wordt door koolfilters gefilterd
en door het bovenste rooster aan de
luchtafvoer weer de keuken in geleid.
Voor gebruik als recirculatiekap is een
origineel AEG koolfilter (extra leverbaar
accessoire) nodig.
De luchtgeleider moet op de wand, in de
buurt van het plafond, met twee
muurpluggen en schroeven 5x45 worden
bevestigd, afb. 2.
Een buis op de afvoeropening van de
afzuigkap (A - afb. 1) aanbrengen, deze
moet lang genoeg zijn om de aansluit-
ring van de luchtgeleider (B - afb. 2) te
bereiken.
B
afb. 2
19
