C65320 K

Glaskeramisk-kogezone Glaskeramikhäll Keraaminen keittotaso

Стеклокерамическая поверхность

Monterings- og brugsanvisning Installations- och bruksanvisning Asennus- ja käyttöohje

Инструкция по монтажу и эксплуатации

Kære kunde

Læs denne brugsanvisning grundigt igennem. Vær særlig opmærksom på afsnittet “Sikkerhedsanvisninger” på de første sider. Opbevar denne brugsanvisning til evt. senere brug. Sørg for, at den følger med apparatet, hvis det overdrages til andre.

Følgende symboler anvendes i teksten:

Sikkerhedshenvisninger

Advarsel: Anvisninger vedrørende din personlige sikkerhed. Vigtigt: Anvisninger vedrørende undgåelse af skader på apparatet.

Anvisninger og nyttige tips

Miljøoplysninger

1. Disse tal fører dig trin for trin gennem betjeningen af apparatet.

2. ...

3. ...

Ved tekniske problemer kontakt venligst nærmeste FABRIKSKUNDESERVICE (adresser og telefonnumre finder du i fortegnelsen “Kundeservice”).

Se også afsnittet “Service”.

Trykt på miljøvenligt fremstillet papir. Den, der tænker økologisk, handler økologisk ...

INDHOLD

Brugsanvisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Sikkerhed . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Bortskaffelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Apparatets vigtigste kendetegn . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Opbygning af apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Koke- og betjeningsfeltets oppbygging . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Digitale indikatorer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Sikkerhedsfrakobling af kogezonerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Inden første brug . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Rengøring første gang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Betjening af kogefeltet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

TOUCH-CONTROL-sensortaster . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Indkobling af apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Frakobling af apparatet . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Valg af kogezone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

Valg af kogetrin + og - . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

Frakobling af kogezone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

Restvarmevisning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

Madlavning med opkogningsautomatik . . . . . . . . . . . . . . . . . . . . . . . . . 17

Madlavning uden opkogningsautomatik . . . . . . . . . . . . . . . . . . . . . . . . . 18

Blokering/åbning af betjeningsfeltet . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

Timer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Automatisk registrering af grydetype og antal varmekredse . . . . . . . . 22

Anvendelse, tabeller, tips . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Kogegrej . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

Tips om madlavning med og uden opkogningsautomatik . . . . . . . . . . . . . . 25

Rengøring og vedligeholdelse . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Kogezone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

Kogezonens ramme . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Hvad skal man gøre, hvis ... . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Afhjælpning ved fejl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

Monteringsvejledning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Tekniske data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

Bestemmelser, standarder, direktiver . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32

Sikkerhedshenvisninger til installatøren . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

Elektrotilslutning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 37

Montering . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 154

Brugsanvisning

1 Sikkerhed

Dette apparats sikkerhed lever op til de gældende tekniske regler og lov om husholdningsapparater. Som producent skal vi dog alligevel gøre opmærksom på de følgende sikkerhedshenvisninger.

Elektrisk sikkerhed

• Montering og tilslutning af det nye apparat må kun foretages af en autoriseret fagmand.

• Reparationer på apparatet må kun udføres af faguddannede personer. Ved reparationer udført af ikke faguddannede personer kan der opstå stor fare. I tilfælde af reparation, kontakt vores kundeservice eller faghandleren.

Vær opmærksom på disse henvisninger, da garantikravet ellers bortfal-

der ved skader.

• Indbygningsapparater må kun anvendes, efter de er monteret i passende indbygningsmoduler og arbejdsplader, der lever op til de gældende krav. Dermed sikres det, at de lever op til sikkerhedsreglerne om berøring af elektriske apparater.

• Hvis der forekommer driftsforstyrrelser på apparatet, brud, revner eller ridser:

– sluk for alle kogepladerne, – slå sikringen til komfuret fra eller tag den ud.

Brugsanvisning

Børns sikkerhed

Ved kogning og stegning bliver kogezonerne varme. Små børn bør derfor ikke opholde sig i nærheden.

Sikkerhed under brugen

• Dette apparat må kun benyttes til kogning og stegning af retter i husholdningen.

• Kogefeltet må ikke anvendes til at opvarme rummet.

• Forsigtig ved tilslutning af elektriske apparater til stikdåser i nærhe-

den af apparatet. Tilslutningsledningerne må ikke ligge i nærheden af varme kogezoner.

Brugsanvisning

• Overophedet fedtstof og olie er letantændelige. Ved madlavning med fedtstof eller olie (f.eks. pommes frites) bør man overholde anvisningerne for tilberedningen.

• Sluk for kogezonerne efter hver brug.

Sikkerhed ved rengøringen

Ved rengøring skal apparatet være slukket. Rengøring af apparatet med en damp- eller højtryksrenser er ikke tilladt af sikkerhedsmæssige årsager.

Således undgår man skader på apparatet

• Undlad at benytte komfuret som arbejds- eller opbevaringsflade.

• Benyt aldrig kogezonerne med tomt kogegrej eller uden kogegrej.

• Glaskeramik er ikke følsom overfor temperatursvingninger og meget

modstandsdygtig. Specielt spidse og hårde genstande, som falder ned på kogefladen, kan beskadige pladen.

• Benyt ikke gryder af støbejern eller med ru og ridset bund. De kan ridse, hvis de flyttes.

• Anbring ikke pander eller gryder på kogezonen. De kan ridse og give mærker.

• Undgå syreholdige væsker på kogezonen f.eks. eddike, citron eller kalkopløsende midler, da der ellers kan komme matte steder.

• Hvis der kommer sukker eller en substans med sukker på den varme kogezone og dette smelter, skal du straks fjerne det, mens det stadig er varmt, med en skraber. Hvis substansen afkøles, kan overfladen blive beskadiget, når det fjernes.

• Hold alle genstande og materialer, som kan smelte, væk fra glaskeramikpladen, f.eks. kunststoffer, aluminiumsfolie eller lign. Hvis der alligevel smelter noget på glaskeramikpladen, skal det også straks fjernes med en skraber.

2 Bortskaffelse

Bortskaffelse af emballeringsmateriale

• Alle emballagedele kan genbruges og folie og skum er miljømærket. Emballeringsmateriale og brugte apparater skal bortskaffes iht. de gældende regler.

• Overhold de nationale og regionale forskrifter og materialemarkeringen (deling af materialer, affaldsindsamling, genbrugsindsamlinger).

Bortskaffelseshenvisninger

• Apparatet må ikke bortskaffes med det almindelige husholdningsaffald.

• Deres kommunale renovationsselskab eller administration kan oplyse om afhentningstider eller samlingssteder.

• Advarsel! Udtjente apparater skal sikres mod brug før bortskaffelse. Fjern netkablet.

Brugsanvisning

Apparatets vigtigste kendetegn

• Glaskeramisk kogesektion: Apparatet består af en glaskeramik- plade og 4 hurtigtvirkende kogezoner. Tiden for opvarmning er reduceret p.g.a. nogle sarligt effektive strålevarmelegemer.

• Sensortaster: Betjeningen af apparatet foretages via TOUCH-CONTROL-sensortaster.

• Rengøring: En af fordelene ved den glaskeramiske kogesektion og sensortasterne er, at de er rengøringsvenlige. Den glatte overflade er nem at rengøre. (se afsnit: “Rengøring og pleje”)

• Sensortast TÆND/SLUK: Apparatet har med sensortasten en separat hovedkontakt “TÆND/SLUK”, som strømforsyningen til apparatet kan tændes og slukkes med.

• Meddelelser: Digitale meddelelser og kontrollamper fortæller om indstillede varmetrin, aktiverede funktioner samt eventuel eftervarme på den pågældende kogezone.

• Sikkerhedsfrakobling: En sikkerhedsfrakobling sørger for, at alle ko- gezoner efter en periode kobler automatisk fra, når der ikke foretages en ændring i indstillingerne.

• Varmetrin: ! er det kogetrin, som holder maden varm.

• Restvarmedisplay: Et h for restvarme lyser i displayet, når kogezo-

nen har opnået en temperatur, hvor der kan være risiko for forbrænding.

• Universalkogezone: Kogeområdet er forsynet med en universalkoge- zone/stegezone. Alt efter indstilling kan den bruges som en rund eller aflang kogezone, f.eks. til stege eller til at holde service og retter varme.

• Kogezone med tre cirkler: Kogeområdet har en kogezone med tre cirkler. Det betyder, at komfuret har en kogezone af variabel størrelse, f.eks. til mindre gryder. Derved kan man spare energi.

• Automatisk registrering af grydetype: Hvis der trykkes på betje- ningstasten til en kogezone, hvor der ikke står en egnet gryde, bliver der ikke tændt for kogezonen, og der kommer en meddelelse på displayet.

• Automatisk registrering af antal varmekredse: Funktionen bevir- ker, at yderste eller mellemste varmekreds kobles til eller fra, alt efter grydens størrelse.

• Timer: Med den integrerede timer kan alle kogezoner kobles automa- tisk fra. Når kogevarigheden er udløbet, kobler kogezonen fra.

Opbygning af apparatet

Koke- og betjeningsfeltets oppbygging

Brugsanvisning

Kogezone, 1 kreds 1200 W

Trekreds-kogezone 2300 W

Kontrollampe, stegezone

Betjeningspanel

“Ur” med kontrolmeddelelser

Finger-touch knappen “Tilkobling”

Kogezone, 1 kreds 1200 W

Stegezone 2400 W

Lås

Kontrollampe Trekreds-kogezone

Kogezonevalg med visning af varmetrin/eftervarme

Valg af varmetrin

Finger-touch knap “Tænd/sluk”

Brugsanvisning

Digitale indikatorer

De fire displayfelter, der er fordelt i de fire kogezoner, viser: – j, efter indkobling og ved automatisk frakobling gennem sikker-

hedsfunktionen,

– = ved valg af en kogezone, – ! til ), afhængig af det valgte kogetrin, – a ved opkogningsautomatik, – h ved restvarme, – f ved fejlfunktion.

Sikkerhedsfrakobling af kogezonerne

Hvis en af kogezonerne ikke går ud efter en bestemt tid eller varmetrin ikke ændres, slår den pågældende kogezone automatisk fra.

I kogezone-indikatoren for alle tilkoblede kogezoner vises h og efter afkøling j.

Kogepladerne frakobles, ved:

• Varmetrin 1 - 2 efter 6 timer

• Varmetrin 3 - 4 efter 5 timer

• Varmetrin 5 efter 4 timer

• Varmetrin 6 - 9 efter 1,5 timer

Hvis en eller flere kogeplader frakobles, før den angivne tid er gået, så se kapitlet "Hvad gør man, hvis …".

Ophævelse af sikkerhedsfrakobling

For at ophæve den aktiverede sikkerhedsfrakobling skal man slukke apparatet med følerfeltet TÆND/SLUK Derefter er kogepladerne klar til brug igen.

n og derefter tænde det igen.

Frakobling af andre årsager

Væske, som koger over og kommer ned på betjeningsfeltet, bevirker en øjeblikkelig frakobling af alle kogeplader. Den samme virkning fremkaldes, hvis du lægger et vådt tørklæde på betjeningsfeltet. I begge tilfælde skal apparatet tændes med hovedkontakten

n igen, efter at væsken eller tørklædet er blevet fjernet.

Inden første brug

Rengøring første gang

Tør glaskeramikpladen af med en fugtig klud. Obs: Anvend ikke aggressive, slibende rengøringsmidler! Overfladen ri-

sikerer at blive beskadiget.

Brugsanvisning

Betjening af kogefeltet

Når kogezonen tilkobles kan den summe kortvarigt. Dette er noget, der

er normalt for alle glaskeramikkogezoner, og har ingen indflydelse på apparatets funktion eller levetid.

TOUCH-CONTROL-sensortaster

For at betjene TOUCH-CONTROL-sensortasterne skal du lægge fingeren fladt på det ønskede felt, indtil den tilhørende indikator lyser eller går ud eller den ønskede funktion udføres.

Indkobling af apparatet

Det komplette apparat aktiveres vha. sensortasten “TÆND/SLUK” n. Berør sensortasten “TÆND/SLUK” i ca. to sekunder. Det digitale display viser j og decimaltegnet blinker.

Når sensortasten “TÆND/SLUK” er aktiveret for at tænde apparatet,

skal der vælges en af kogezonerne med kogezonetasten indenfor ca. 10 sekunder. Ellers slukkes apparatet automatisk af sikkerhedsmæssige årsager.

Frakobling af apparatet

For helt at slukke for apparatet skal du aktivere sensortast “TÆND/ SLUK” n.

Sensortasten “TÆND/SLUK” skal berøres i ca. et sekund.

Efter frakobling af en enkelt kogezone eller af hele kogefeltet vises den

eksisterende overskydende varme med h (som “varm”) på det digitale display for de enkelte kogezoner.

Valg af kogezone

Brugsanvisning

Ved valg af den ønskede kogezone berør den tilhørende sensortast i ca. et sekund.

I det tilhørende display for kogezonen lyser nul med decimaltegn =. Decimalpunktet viser, at der kun kan foretages indstillinger på denne

kogezone.

Brugsanvisning

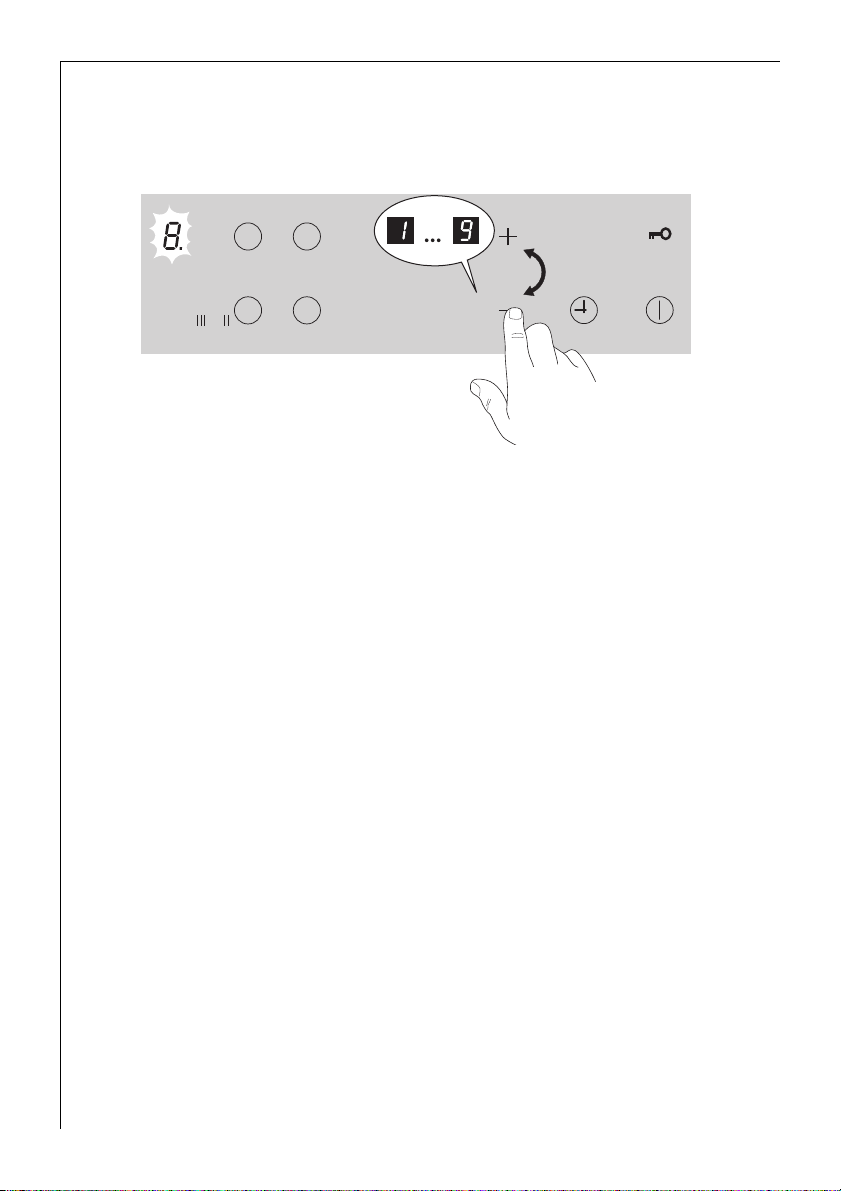

Valg af kogetrin + og -

For at indstille og justere varmetrin (! til )) for den valgte kogezone. Vha. sensortast + øges temperaturen. Vha. sensortast - reduceres temperaturen.

Hvis der er flere kogezoner i drift på samme tid, skal du for at justere

varmetrinnet vælge den ønskede kogezone ved at berøre det tilhørende sensortast. Decimalpunktet i displayet angiver den valgte kogezone.

Brugsanvisning

Frakobling af kogezone

1. Vælg med kogezone-sensortasterne den ønskede kogezone.

2. For at slukke skal sensortasterne + og - berøres samtidigt eller nul-

stilles med sensortasten - på nul.

Der kan kun vælges en kogezone, når decimalpunktet lyser i kogezo-

nedisplayet.

Brugsanvisning

Restvarmevisning

Efter frakobling af en enkelt kogezone eller af hele kogefeltet vises den eksisterende overskydende varme med h (som “varm”) på det digitale display for de enkelte kogezoner.

Når kogezonen er frakoblet, slukkes restvarmeindikatoren også først, når kogezonen er afkølet.

De kan benytte restvarmen til at smelte med og holde retterne varme.

Obs:! Sålænge restvarmeindikatoren lyser, er der fare for forbrænding.

Obs Ved strømsvigt går symbolet h ud og dermed angives den eksi-

sterende restvarme ikke. Det er dog fortsat mulighed for at forbrænde sig. Dette kan undgås, hvis man er opmærksom på dette.

Brugsanvisning

Madlavning med opkogningsautomatik

Alle fire kogezoner på komfuret kan indstilles i ni trin og har opkogningsautomatik:

– !, mindste kogetrin – ), højeste kogetrin – a, opkogningsfunktion.

Når det ønskede kogetrin vælges med sensortasten + , arbejder kogezonen i en bestemt periode for fuld effekt og skifter automatisk tilbage til det indstillede efterkogningstrin. Varigheden af den automatiske opkogning afhænger af det valgte efterkogningstrin.

Vælg den ønskede kogezone vha. kogezonesensortasterne. Berør sen-

sortasten +, indtil det ønskede kogetrin ! til (. Det indstillede kogetrin angives først. Efter 5 sekunder vises a (= opkogningsautomatik) på displayet i stedet for kogetrinnet. Når opkogningstiden er udløbet, vises kogetrinnet igen.

Brugsanvisning

Hvis man vælger et højere trin under automatik-funktionen, f.eks. fra

# til %, tilpasses opkogningstiden. Hvis man vælger et lavere trin, afsluttes opkogningstiden.

Også ved fornyet madlavning på en kogezone, der stadig er varm, ud-

nytter opkogningsautomatikken den overskydende varme. Det sparer tid og energi.

Hvis man igen vil tænde for en kogezone, hvor der allerede står varme

ting, skal man altid vælge det ønskede kogetrin med -. Derved kan man undgå, at maden koger over vha. den automatiske opkogningsfunktion.

Madlavning uden opkogningsautomatik

Hvis man vil brug kogezonen uden opkogningsautomatik, skal man vælge det ønskede kogetrin med -.

1. Tænd for apparatet og vælg den ønskede kogezone med valgtasterne

for kogezonerne.

2. Berør sensortast -, for at indstille det ønskede kogetrin ) til !.

Med tasterne + og - kan trinnet altid justeres, så længe kogezonen

er valgt.

Frakobling af kogezone

1. Vælg den ønskede kogezone med valgtasterne for kogezonerne.

2. Tryk samtidigt på tasterne + og - for at slukke.

Ved kogezoner, der stadig er varme, skal man arbejde uden opkognings-

automatik.

Brugsanvisning

Blokering/åbning af betjeningsfeltet

På alle tidspunkter under kogeprocessen kan feltet undtagen sensortasten “TÆND/SLUK” låses, for at forhindre en ændring af indstillingerne, f.eks. når man tørrer over den med en klud. Denne funktion egner sig også som børnesikring.

1. Berør sensortasten “Lås”, indtil kontrollampen lyser.

2. For at ophæve låsen igen, berøres sensortasten “Lås”, indtil kontrollam-

pen lyser. Børnesikring! Hvis kogezonen slukkes komplet med sensortasten

“TÆND/SLUK”, når låsen er slået til, så er låsen stadig aktiv, når der tændes igen. For at tænde kogezonerne igen skal låsefunktionen ophæves som beskrevet ovenfor.

Brugsanvisning

Timer

Vha. den integrerede timer kan der indstilles en kogetid for alle kogezoner. Hvis kogetiden er færdig, kobles kogezonen automatisk fra.

1. Vha. sensortasten kogezone vælges den ønskede kogezone og det øn-

skede kogetrin indstilles.

2. Berør sensortasten TIMER

denne kogezone. På displayet vises

3. Vha. sensortasterne + eller - indstilles eller ændres den ønskede tid,

indtil der kobles automatisk fra (f.eks. 15 minutter).

W, for at aktivere timerfunktionen for

00.

Efter få sekunder sættes timeren automatisk i gang og viser den resterende tid indtil frakobling. Displayet viser desuden “Timer aktiv” for den pågældende kogezone, f.eks. svarer den venstre øverste kontrollampe til den venstre bageste kogezone. Når den indstillede kogetid er udløbet, slukker kogezonen automatisk og der høres et akustisk signal.

4. Berør sensortasten TIMER

fra.

W, for at koble signalet og kontrollampen

For en hurtigere indstilling, skal du holde fingeren på sensortasten +

eller -, indtil den ønskede værdi er opnået. Hvis sensortasten - først er aktiveret, begynder tidsindstillingen ved 99 minutter, og hvis sensortasten + først er aktiveret, begynder tidsindstillingen ved 1 minutter.

Visning af resterende kogetid

Hvis du vælger en kogezone, som befinder sig i timer-drift, vises den resterende kogetid på timer-displayet.

Brug af timeren som minuter

Timer-funktionen kan også benyttes som minuter uden frakoblings-

automatikken, hvis timeren ikke allerede benyttes til en eller flere kogezoner. Der må ikke være valgt en kogezone. Sensortasten kogezone med decimaltegn på displayet skal derfor berøres igen, så decimaltegnet slettes. Tidsindstillingen sker som tidligere beskrevet.

Brugsanvisning

Afbrydelse af timer-funktionen før tiden

Der findes to måder at afbryde timeren før tiden.:

Samtidig afbrydelse af både kogezone og timer

1. Vælg den ønskede kogezone med valgtasterne for kogezonerne.

2. Berør taste + og - samtidigt: Kogezone og timer kobler fra. Afbrydelse af timer - kogezone forbliver aktiv

1. Vælg den ønskede kogezone med valgtasterne for kogezonerne.

2. Berør tasten “Timer” igen.

3. Berør taste + og - samtidigt:

– kun timeren afbrydes. – Kogezonen forbliver tændt.

Brugsanvisning

Automatisk registrering af grydetype og antal varmekredse

Registrering af grydetype og antal varmekredse er automatisk slået til, når der tændes for kogezonen Der sidder elektroniske følere under kogezonerne. De registrerer:

– hvad kogegrejet er lavet af, – hvor stor bunden er.

Hvis du vælger en kogezone, hvor der enten ikke står en gryde eller en pande, eller den er uegnet, viser det tilhørende felt i displayet et

Hvis der står velegnet kogegrej på den valgte kogezone, kobles 2. eller 3. varmekreds på trekreds- eller stegezonen automatisk til, når der er brug for det (alt efter kogegrejets størrelse).

Velegnet kogegrej til registrering af grydetype og antal varme-

kredse:

– Alt kogegrej af metal med plan bund. – Alt kogegrej, hvor bundens diameter højst er 2 cm mindre end den

markerede kogezone. (Ved anskaffelse af kogegrej: Vær opmærksom på bundens diameter, da fabrikanter som regel angiver diameteren på den øverste kant).

Uegnet kogegrej til registrering af grydetype og antal varmekredse:

– Kogegrej af glas, ler og keramik, – Kogegrej med ujævn bund, – Kogegrej, hvis bund er mindre end 12 cm i diameter.

Hvis du alligevel vil bruge det nævnte kogegrej, kan du frakoble den automatiske registrering af grydetype og antal varmekredse:

Frakobling af automatisk registrering af grydetype og antal varmekredse:

1. Vælg kogezone på den tilhørende finger-touch sensortast. Indstil det

ønskede varmetrin.

2. Berør sensortasten “Tilkobling”, lad fingeren blive på tasten og berør inden for 10 sekunder atter sensortasten for at vælge den ønskede kogezone. Et tonesignal bekræfter indtastningen.

Brugsanvisning

Til- eller frakobling af trekreds- eller stegezone (når registrering af grydetype og antal varmekredse er slået fra):

1. Vælg kogezone med den tilhørende sensortast. Indstil det ønskede var-

metrin.

2. Berør sensortasten “Tilkobling”. Midterste varmekreds bliver koblet til. Kontrollampen under symbolet II lyser. Når sensortasten “Tilkobling” atter berøres, bliver den yderste varmekreds koblet til. Kontrollampen under symbolet III lyser.

3. Den yderste varmekreds kobles fra ved at berøre sensortasten “Tilkobling”. Yderste varmekreds er koblet fra. Når sensortasten “Tilkobling” atter berøres, bliver den mellemste varmekreds koblet fra.

Når du har slukket for den pågældende kogezone, er registrering af grydetype og antal varmekredse automatisk slået til igen.

Brugsanvisning

Anvendelse, tabeller, tips

Kogegrej

Jo bedre gryden er, desto bedre bliver maden.

• Godt kogegrej kan kendes på grydebunden. Bunden bør være så tyk

og plan som muligt.

• Vær opmærksom på den rigtige diameter ved køb af gryder og pan-

der. Producenten oplyser ofte den diameter, der måles ved kanten af kogegrejet.

• Kogegrej med aluminium- eller kobberbund kan give metalliske mær-

ker på glaskeramikpladen, der er svære at fjerne.

• Brug ikke gryder af støbejern med beskadiget bund, som er ru eller er

ridsede. Hvis de flyttes, kan der komme ridser.

• Når gryderne er kolde, buer de en smule indad

(konkav). De må aldrig bue udad (konveks).

• Hvis De benytter specielt kogegrej (f.eks. dampko-

ger, WOK osv.), bedes De overholde producentens angivelser.

Tips om energibesparelse

Spar værdifuld energi ved at overholde følgende punkter:

• Anbring gryder og pander, inden der tændes for kogezonen.

• Beskidte kogezoner og grydebunde øger strømfor-

bruget.

• Gryder og pander skal normalt altid have låg på.

• Sluk kogezonerne inden tilberedningstiden er af-

sluttet for at udnytte eftervarmen, f.eks. til at holde maden varm eller til at smelte smør eller lign.

• Grydebunden skal svare til koge-

zonen i størrelse.

• Anvend en trykkoger og reducer

tilberedningstiden med op til 50%.

Brugsanvisning

Tips om madlavning med og uden opkogningsautomatik

Den automatiske opkogningsfunktion egner sig til:

• Retter, der sættes koldt over, opvarmes ved høj effekt og ikke kon-

stant skal overvåges på efterkogningstrinnet,

• retter, der hældes ned i den varme pande.

Den automatiske opkogningsfunktion egner sig ikke til:

• Gullasch, benløse fugle og lignende grydestegte retter, der brunes,

spædes op og steges færdig, indtil den rigtige bruning opnås.

• Pastaretter med meget væske,

• madlavning med trykkogere,

• meget store mængder suppe/sammenkogte retter med mere end

2 liter væske.

Generelle henvisninger:

• Ved tilberedning uden opkogningsautomatik anbefaler vi ved opkog-

ning/ bruning af maden at indstille et højt trin (med -) og derpå lade det koge færdigt på det respektive efterkogningstrin.

• Efterkogningstrin ! kan bruges til at holde maden varm.

• Overvåg de første gange maden laves! Dermed kan man finde ud af,

hvilket kogetrin, der er det bedste for netop "Jeres retter" med netop "den mængde I normalt tilbereder" med netop "Jeres kogegrej". Sådan kommer man hurtigt til at sætte pris på fordelene ved automatikken og får en sikker fornemmelse for det nye komfur.

Brugsanvisning

Indstillingstabel

Angivelserne i de efterfølgende tabeller er retningsgivende. Den enkelte indstilling for tilberedning af forskellige retter, afhænger af grydernes kvalitet og af art og mængde af levnedsmidlerne

Opkog-

Trin

ningstid

(min.)

Kogeproces Eksempler på anvendelsen

Opkogning

8 4,5

7 3,5

6 2,5 Stegning

5 8,5

4 6,5

3 4,8

2 3,0

1 1,0

1) ved madlavning uden automatik kan opkogningens varighed vælges individuelt.

Bruning

Frituresteg-

ning

Kraftig steg-

ning

Kogning

Småkogning

Dampkogning

Blødkogning

Holde varm

Smeltning

Opkogning af store væskemængder,

kogning af frisk pasta,

bruning af kød,

(bruning af gullasch, grydesteg)

Bøffer, mørbradstykker,

kartoffelpandekager,

ristede pølser,

pandekager/omeletter

Schnitzler/koteletter,

lever, fisk,

frikadeller, spejlæg

Kogning af op til 0,5 l væske,

kartofler, grøntsager

Småkogning og dampkogning af min-

dre mængder grønsager,

blødkogning af ris og

retter med mælk.

Holde retter varme,

smeltning af smør,

opløsning af husblas,

smeltning af chokolade

Vi anbefaler, at man vælger opkogningstrin ved opkogning eller bru-

ning og at retter med en længere tilberedningstid, stilles på det tilhørende efterkogningstrin.

Brugsanvisning

Rengøring og vedligeholdelse

Kogezone

Obs: Der må ikke komme rengøringsmiddel på den varme glaskeramik-

plade! Alle rengøringsmidler skal fjernes efter rengøringen med rigeligt rent vand, da de kan ætse, når de tændes igen! Anvend ikke aggressive rengøringmidler, som f.eks. grill- eller ovnrens, grove skuremidler eller grydesvampe eller lign., der kradser.

Rengør glaskeramikpladen efter hver brug, når den er håndvarm eller

lunken. Derved undgås fastbrænding af snavs. Kalk- og vandrande, fedtstænk og metalliske mærker fjernes med almindelig glaskeramik- eller stålrens.

Let snavs

1. Tør glaskeramikpladen af med en fugtig klud og lidt sulfosæbe.

2. Tør den derefter af med en ren klud. Der må ikke efterlades rester fra rengøringsmidler på overfladen.

3. Rengør hele glaskeramikpladen grundigt en gang om ugen med et al-

mindeligt rengøringsmiddel til glaskeramik eller rustfrit stål.

4. Derpå vaskes glaskeramikpladen med rigeligt rent vand og tørres af med en ren fnugfri klud.

Fastklæbende snavs

1. Benyt en glasskraber til at fjerne re-

ster fra retter, der er kogt over, eller stænkrester.

2. Glasskraberen sættes skråt mod glaskeramikpladen.

3. Fjern snavs ved at skrabe over med klingen.

Glasskraber og rengøringsmiddel til

glaskeramikplader fås i faghandlen.

Brugsanvisning

1 Specielle tilsmudsninger

1. Fastbrændt sukker, smeltet kunststof, aluminiumsfolie eller andre smeltede materialer skal straks fjer- nes, mens de stadig er varme, med en glasskraber.

Obs: Fare for forbrænding ved brug

af glasskraberen på den varme kogezone!

2. Derefter rengøres den afkølede kogezone som normalt.

Hvis kogezonen allerede er afkølet

med de smeltede materialer, opvarmes de igen inden rengøring. Kradsmærker eller mørke pletter på glaskeramikpladen, som f.eks. er opstået pga. grydebunde med skarpe kanter, kan ikke fjernes. De har dog ingen indflydelse på kogezonens funktionsdygtighed.

Kogezonens ramme

Obs Der må ikke komme eddike, citron eller kalkopløsende midler på

rammen, ellers kommer der matte pletter.

1. Tør rammen af med en fugtig klud og en smule sulfosæbe.

2. Indtørret snavs opblødes med en fugtig klud. Fjern det og tør af.

Hvad skal man gøre, hvis ...

Afhjælpning ved fejl

Ved fejl drejer det sig muligvis om en mindre fejl, som du selv kan afhjælpe vha. følgende henvisninger. Udfør ikke selv andet arbejde, hvis efterfølgende oplysninger ikke hjælper i det konkrete tilfælde.

Advarsel! Reparationer på apparatet må kun udføres af faguddannede

personer. Ved uautoriserede reparationer kan der opstå alvorlige farer for brugeren. Ved reparation bør man henvende sig til faghandlen eller kundeservice.

Hvad skal man gøre, hvis ...

.... ... kogezonerne fungerer ikke?

Kontroller, om – sikringen i husinstallationen (sikringsskabet) er intakt. Hvis sikrin-

gerne udløses gentagne gange, bør man tilkalde en autoriseret elektriker.

– apparatet er korrekt tilkoblet, – kontrollampen i betjeningsfeltet lyser, – den pågældende kogezone er tændt, – kogezonerne er indstillet (se kapitlet “Kogning”), – kogezonernes sikkerhedsfrakobling er udløst

(se kapitlet “Sikkerfunktioner”).

Brugsanvisning

.... ... der ikke kan tændes for kogezonerne?

Kontroller, om

– betjeningsfeltet er låst (se kapitlet “Lås betjeningsfelt”). – der er gået mere end 10 sekunder mellem aktivering af TÆND-/

SLUK-tasten og aktivering af den ønskede kogezone (se kapitlet “Tænd apparatet”).

– sensortasterne er dækket af en fugtig klud eller delvist med væske.

.... .... indikatoren bortset fra j og h for restvarme pludselig svig-

ter?

Kontroller, om

– tasten TÆND/SLUK ved en fejltagelse er blevet aktiveret. – sensortasterne er delvist dækket med en fugtig klud, væske eller lign. – sikkerhedsfrakoblingen er blevet aktiveret.

Brugsanvisning

.... .... der efter frakobling af kogezonerne ikke vises et j og h for

restvarme i displayet?

Kontroller, om – kogezonen kun har været tændt et øjeblik og derfor ikke er varm nok.

Hvis kogezonen skulle være varm, bedes De ringe til kundeservice.

.... en kogezone ikke kan slukkes?

Kontroller, om

– sensortasterne delvist er dækket til af en fugtig klud eller med væske. – blokeringen er aktiveret.

.... en kogezone ikke kan slukkes?

Kontroller, om – blokeringen er aktiveret.

.... .... indikatoren f lyser?

Kontroller, om kogezonen er blevet overophedet. Denne indikator lyser ved overophedning, fejl i elektronikken eller af sikkerhedsmæssige årsager.

Hvis kundeservice tilkaldes pga. en betjeningsfejl, er et besøg fra en kundeservice-tekniker ikke gratis heller ikke under garantiperioden.

Monteringsvejledning

Obs Montering og tilslutning af det nye apparat kan kun foretages af

en autoriseret fagmand. Iagttag venligst denne henvisning, da krav på garanti ellers bortfalder ved forekommende skader.

Tekniske data

Komfurets mål

Bredde 572 mm Dybde 502 mm Højde 49 mm

Udskæringsmål

Bredde 560 mm Dybde 490 mm Radius, hjørne R5

Strømforbrug

Kogezone forrest til venstre ø 120/170/210 mm 700/1600/2300 W Kogezone bagest til venstre ø 145 mm 1200 W Kogezone bagest til højre ø 170x265 mm 1500/2400 W Kogezone forrest til højre ø 145 mm 1200 W

Spænding, varmelegeme 230 V ~

Samlet strømforbrug maks. 7,1 kW

Monteringsvejledning

Bestemmelser, standarder, direktiver

Dette apparat opfylder følgende standarder:

• EN 60 335-1 og EN 60 335-2-6

mht. sikkerhed for elektriske apparater til brug i husholdningen og lignende formål og

• EN 60350 eller DIN 44546 / 44547 / 44548

mht. funktionsevne for elektrokomfurer, kogekar, bageovne og grilludstyrtil husholdningen.

• EN 55014-2 / VDE 0875 del 14-2

• EN 55014 / VDE 0875 del 14/1999-10

• EN 61000-3-2 / VDE 0838 del 2

• EN 61000-3-3 / VDE 0838 del 3

mht. de grundlæggende beskyttelseskrav vedr. elektromagnetisk kompatibilitet (EMC).

Dette apparat opfylder følgende EF-direktiver

;

• 93/68/EØF (retningslinjer for CE- mærkning)

• 73/23/EØF fra 19.02.1973 (lavspændingsdirektiv inklusive ændrings-

direktiv 90/683/EØF)

• 89/336/EØF af 03./05.1989 (EMC-direktiv)

inklusive ændringsdirektiv 92/31/EØF)

Monteringsvejledning

1 Sikkerhedshenvisninger til installatøren

• I den elektriske installation er der en anordning, der gør det muligt at

separere apparatet med en kontaktåbningsvidde på min. 3 mm flerpolet fra nettet. Egnet til dette formål er f.eks. LS-kontakt, sikringer (skruesikringer skal tages ud af fatningen), FI-kontakt og kontaktor.

• Dette apparat lever op til de gældende sikkerhedsregler for brand

type Y (EN 60 335-2-6). Kun apparater af denne type kan monteres ved den ene side af højskabe eller vægge.

• Der må ikke monteres skuffer under komfuret.

• Beskyttelsen mod berøring skal sikres ved indbygningen.

• Indbygningsskabets stabilitet skal leve op til DIN 68930.

• For at beskytte mod fugt er alle udskårne flader forseglet med egnet

tætningsmateriale.

• Ved arbejdsflader med fliser skal fugerne i indbygningshullet være

fyldt fuldstændigt med fugemateriale.

• Ved plader af natur-, kunststen- eller keramik skal snapfjedrene hæf-

tes fast med syntetisk harpiks eller tokomponentlim.

• Kontroller, at tætningen i indbygningshullet sidder korrekt og under-

laget ligger rigtigt. Der må ikke anvendes yderligere silikone-tætningsmasse, da dette vanskeliggør demontering ved service.

• Ved demontering tages forsænkningen ud nedefra.

Monteringsvejledning

Elektrotilslutning

Det skal kontrolleres inden tilslutning, om mærkespændingen for apparatet, altså spændingen, der er angivet på typeskiltet, stemmer overens med den eksisterende netspænding. Typeskiltet befinder sig på komfurets nederste beklædning. Varmelegmespændingen udgør AC230 V ~. Også ved ældre net med AC220 V ~ fungerer apparatet fejlfrit. Komfurets nettilslutning skal udføres, således at der eksisterer en flerpolet separationsmulighed med en kontaktåbningsvidde på mindst 3 mm, f.eks. LS-automat,FI-relæellersikring. Som nettilslutning skal der anvendes en ledning af typen H05VV-F eller højere. Tilslutningen skal ske iht. diagrammet. Tilslutningsbroerne skal isættes i overensstemmelse med tilslutningsdiagrammet. Beskyttelseslederen forbindes med klemme x . Beskyttelsesledertrådene skal være længere end de strømførende tråde.

Kabeltilslutningerne skal være udført forskriftsmæssigt og klemskruerne spændt.

Til sidst skal tilslutningsledningen sikres med aflastningsklemme og afdækningen lukkes ved at trykke hårdt fast (gå i hak). Inden første ibrugtagning skal eventuelt beskyttelsesfolie eller klistermærker fjernes fra glaskeramikpladen eller rammen.

Efter tilslutning til strømforsyningen skal alle kogezoner tændes kort-

varigt en efter en i maksimalstilling for at kontrollere funktionsevnen.

Monteringsvejledning

Service

I kapitlet “Hvad skal man gøre, hvis …” er der opført nogle fejl, som man selv kan udbedre. Ved fejl skal du først se efter her.

Drejer det sig om en teknisk fejl?

Så kontakt venligst vores kundeservice eller en af vore servicepartnere (adresser og telefonnumre finder du i fortegnelsen “Kundeservice”).

Forbered dig godt på samtalen. Derved bliver det lettere at afgøre, hvad fejlen skyldes, og om det er nødvendigt med et kundebesøg:

Notér så vidt muligt:

• Hvordan ytrer fejlen sig?

• Under hvilke omstændigheder fore-

kommer fejlen?

Det er meget vigtigt, at du inden samtalen finder frem til apparatets kodenummer, som fremgår af typeskiltet:

• PNC-ciffer (9 cifre),

• S-nr-ciffer (9 cifre).

Vi anbefaler, at du noterer kodenumrene her, så du altid har dem ved hånden:

Service

PNC . . . . . . . . .

S-nr. . . . . . . . . .

Hvornår koster det, selv om det er indenfor garantiperioden?

• hvis du selv kunne have afhjulpet fejlen ved hjælp af fejltabellen (se

afsnittet “Hvad skal man gøre, hvis ...”),

• hvis det er nødvendigt med flere besøg fra en servicetekniker, fordi

han ikke har fået alle vigtige informationer inden besøget og derfor må tilbage for at hente f.eks. reservedele. Disse ekstrature kan undgås, hvis du forbereder dig godt, inden du ringer til kundeservice.
