Français
Remplacer le filtre moteur
Effectuer cette opération tous les cinq remplacements du
sac à poussière s-bag®. Ne jamais utiliser l’aspirateur sans
filtre(s).
Remarque : Avant de changer le ltre moteur – vérier si votre
Viva Quickstop est équipé d’un ltre de sortie d’air ou non.
A Les modèles sans filtre de sortie d’air doivent être
équipés d’un filtre combiné (moteur + microfiltre.
Réf. EF 74).

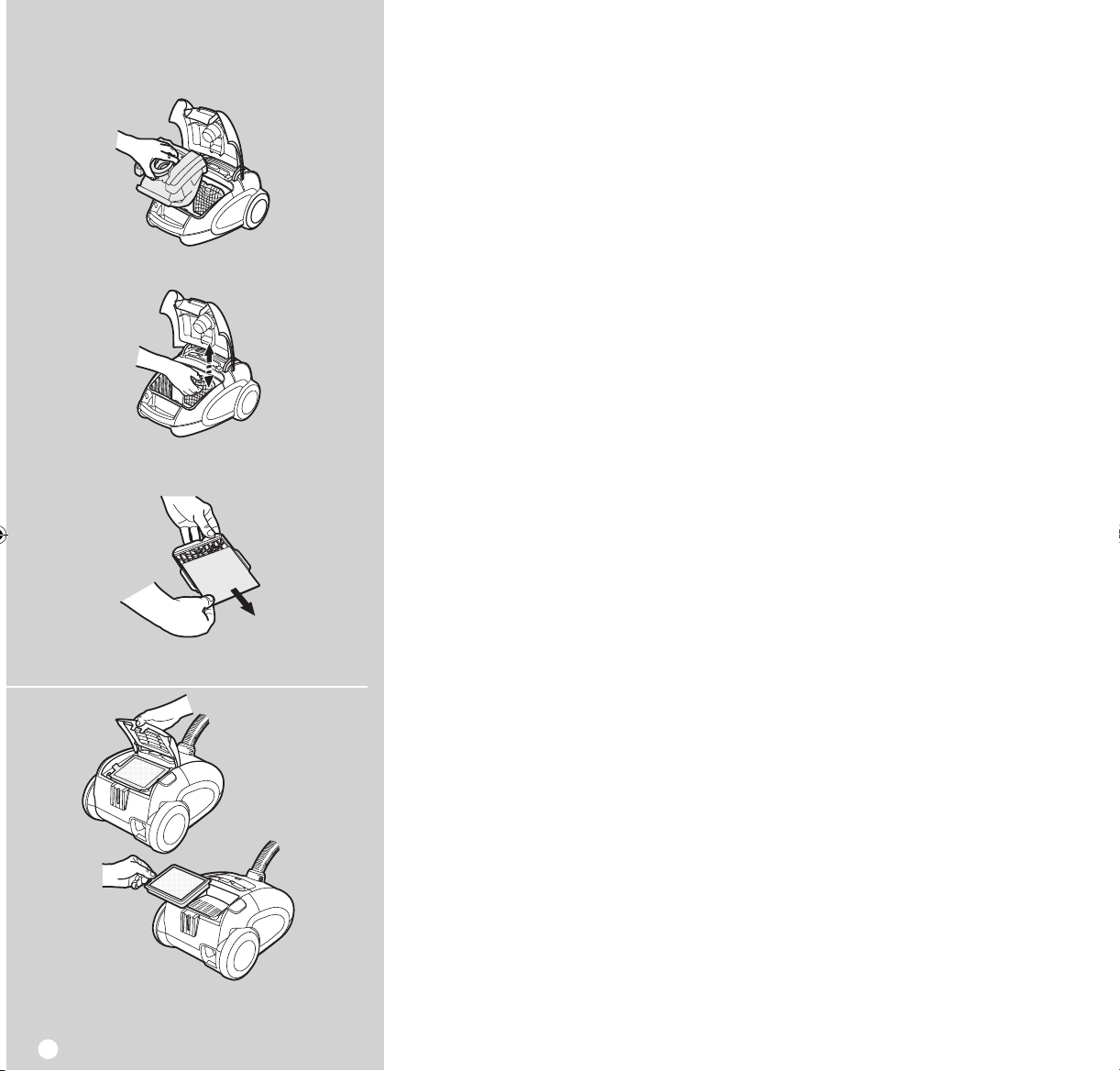

32 Ouvrir le couvercle avant et soulever le support de
fixation du sac à poussière s-bag®.
33 Tirer vers le haut la grille du filtre pour le dégager de
son logement.
34 Retirer avec précaution l’ancien filtre sale et le
remplacer par un filtre neuf (côté blanc vers la grille
du filtre, côté noir vers le moteur). Remettre en place
la grille de filtre. Remettre en place le support de
fixation du sac à poussière s-bag®, puis fermer le
couvercle.
B Les modèles avec filtre de sortie d’air : Suivre les
étapes 32 à 34 et remplacer l’ancien filtre moteur.
Remplacer le filtre de sortie d’air*
Il existe trois types de filtres de sortie d’air :
• Microfiltre* (Réf. EF 17)
• Hepa H12* non lavable (Réf. EF H12)
• Hepa H12* lavable (disponible en option, Réf. EF
H12W)
Les filtres doivent toujours être remplacés par des
filtres neufs et ne peuvent pas être lavés (à l’exception
du Hepa H12* lavable).
35 Ouvrir le couvercle arrière et ôter le filtre. Insérer un
filtre neuf et refermer le couvercle.
* Suivant les modèles.
Svenska
Byte av motorfiltret
Bör utföras efter var 5:e utbytt dammsugarpåse, s-bag®.
Använd aldrig dammsugaren utan filter.
Obs! Se efter om Quickstop har ett utblåslter innan du byter
motorlter.
A Modell utan utblåsfilter måste vara utrustad med ett
kombinationsfilter (motor + mikrofilter). Ref.nr. EF
74).
32 Öppna luckan framtill och lyft ut insatsen med
dammsugarpåsen s-bag®.
33 Dra filterhållaren uppåt så att den dras ut ur skåran.
34 Ta försiktigt ut det gamla, smutsiga filtret och sätt dit
ett nytt (den vita sidan mot filterhållaren, den svarta
sidan mot motorn). Sätt tillbaka filterhållaren med
det nya filtret. Sätt tillbaka insatsen med dammsug-
arpåsen s-bag® och stäng luckan.
B Modell med utblåsfilter: Följ stegen 32-34 och sätt
tillbaka det gamla motorfiltret.
Byte av utblåsfilter*
Det finns tre typer av utblåsfilter.
• Mikrofilter* (ref.nr. EF 17)
• Hepa H12* ej tvättbart (ref.nr. EF H12)
• Hepa H12* tvättbart (kan köpas som tillbehör, ref. nr. EF
H12W)
Filtrena måste alltid bytas ut mot nya och kan inte
tvättas (förutom det tvättbara Hepa H12*).
35 Öppna luckan baktill och lyft ur filtret. Sätt in ett nytt
filter och stäng luckan.
* Endast vissa modeller.
Türkçe
Motor filtresinin değiştirilmesi
En geç toz torbasının (s-bag®) 5. değişiminde yapılmalıdır.
Elektrikli süpürgeyi asla filtresiz kullanmayın.
Not. Motor ltresini değiştirmeden önce – Viva Quickstop
süpürgenizde bir tahliye ltresi olup olmadığına bakın.
A Tahliye filtresi olmayan modele kombine filtre (motor
filtresi + mikro filtre) takılmalıdır. Ref. No. EF 74)
32 Ön kapağı açın ve s-bag® toz torbasının bulunduğu
yuvayı yukarı kaldırarak çıkartın.
33 Filtre tutucusunu oluktan çıkana kadar yukarı çekin.
34 Eski, kirli filtreyi filtre tutucusundan dikkatle
çıkarıp yeni bir filtre ile değiştirin (beyaz taraf filtre
tutucusuna, siyah taraf motora doğru). Yeni filtreyi
yerleştirmiş olduğunuz filtre tutucuyu geri takın.
s-bag® yuvasını geri takıp ardından kapağı kapatın.
B Tahliye filtresi olan model: 32-34. adımları izleyin ve
eski motor filtresini değiştirin.
Tahliye filtresinin değiştirilmesi*
Üç tür tahliye filtresi vardır:
• Mikro filtre* (Ref. No. EF 17)
• Yıkanmayan Hepa H12* (Ref. No. EFH12)
• Hepa H12* yıkanabilir filtre (istenirse ayrıca satın
alınabilir, Ref. No. EF H12W)
Filtreler daima yenileriyle değiştirilmelidir, yıkanamazlar
(Hepa H12* yıkanabilir filtre hariç).
35 Arka kapağı açıp filtreyi çıkarın. Yeni bir filtre takın ve
kapağı kapatın.
* Yalnızca belirli modellerde bulunur.
