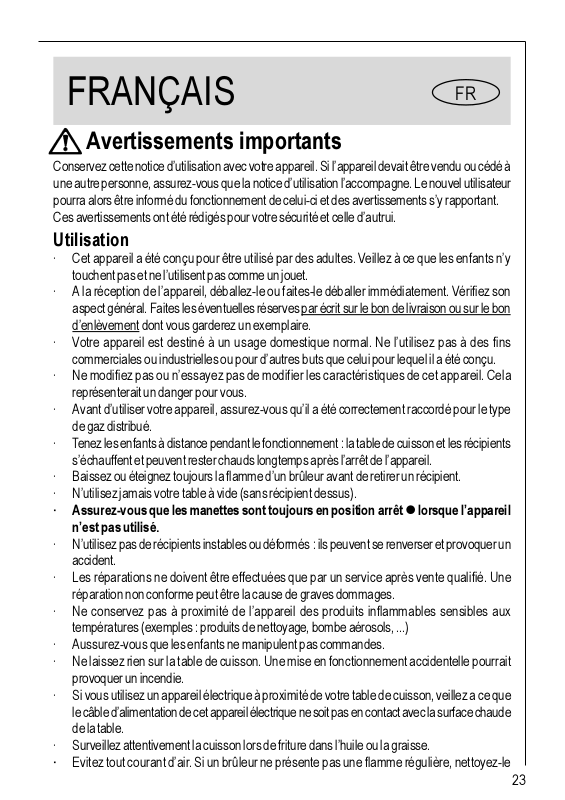

FRANÇAIS

FR

Avertissements importants

Conservez cette notice dutilisation avec votre appareil. Si lappareil devait être vendu ou cédé à
une autre personne, assurez-vous que la notice dutilisation laccompagne. Le nouvel utilisateur
pourra alors être informé du fonctionnement de celui-ci et des avertissements sy rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle dautrui.

Utilisation

· Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les enfants ny
touchent pas et ne lutilisent pas comme un jouet.

· A la réception de lappareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son
aspect général. Faites les éventuelles réserves
denlèvement dont vous garderez un exemplaire.

· Votre appareil est destiné à un usage domestique normal. Ne lutilisez pas à des fins
commerciales ou industrielles ou pour dautres buts que celui pour lequel il a été conçu.

· Ne modifiez pas ou nessayez pas de modifier les caractéristiques de cet appareil. Cela
représenterait un danger pour vous.

· Avant dutiliser votre appareil, assurez-vous quil a été correctement raccordé pour le type
de gaz distribué.

· Tenez les enfants à distance pendant le fonctionnement: la table de cuisson et les récipients
séchauffent et peuvent rester chauds longtemps après larrêt de lappareil.

· Baissez ou éteignez toujours la flamme dun brûleur avant de retirer un récipient.

· Nutilisez jamais votre table à vide (sans récipient dessus).

· Assurez-vous que les manettes sont toujours en position arrêt
nest pas utilisé.

· Nutilisez pas de récipients instables ou déformés: ils peuvent se renverser et provoquer un
accident.

· Les réparations ne doivent être effectuées que par un service après vente qualifié. Une
réparation non conforme peut être la cause de graves dommages.

· Ne conservez pas à proximité de lappareil des produits inflammables sensibles aux
températures (exemples : produits de nettoyage, bombe aérosols, ...)

· Aussurez-vous que les enfants ne manipulent pas commandes.

· Ne laissez rien sur la table de cuisson. Une mise en fonctionnement accidentelle pourrait
provoquer un incendie.

· Si vous utilisez un appareil électrique à proximité de votre table de cuisson, veillez a ce que
le câble dalimentation de cet appareil électrique ne soit pas en contact avec la surface chaude
de la table.

· Surveillez attentivement la cuisson lors de friture dans lhuile ou la graisse.

· Evitez tout courant dair. Si un brûleur ne présente pas une flamme régulière, nettoyez-le

par écrit sur le bon de livraison ou sur le bon

l lorsque lappareil

23

soigneusement. Si linconvénient subsiste, faites appel au service après-vente.

· Si la table est équipée dun couvercle, nettoyez-le soigneusement et ne le fermez quaprès
que les brûleurs ont refroidi.

· Nettoyez lappareil après chaque utilisation: vous prolongerez ainsi sa durée de vie et vous
éviterez un mauvais fonctionnement des brûleurs et des bougies dallumage.

· Avant tout nettoyage ou intervention technique, assurez-vous que lappareil est débranché
électriquement et complètement refroidi.

· Nutilisez que les accessoires livrés avec votre appareil (un diffuseur de chaleur, par exemple,
endommagerait la table de cuisson).

Installation

· Les opérations dinstallation et de branchement doivent être effectuées par un personnel
qualifié et suivant les normes en vigueur.

· Si linstallation électrique de votre habitation nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien qualifié.

· Assurez-vous que lappareil est installé dans une pièce correctement aérée: une mauvaise
ventilation peut entraîner un manque doxygène. Consultez un installateur qualifié ou adressez­vous à la compagnie de distribution du gaz de votre région.

· Cette table est conçue pour fonctionner en 230V monophasé. Un éventuel branchement
polyphasé sans neutre (400 V) peut provoquer la destruction de lappareil.

Protection de lenvironnement

{

· L'appareil hors d'usage doit être rendu inutilisable: débranchez-le.

· Déposez les matèriaux demballage dans une déchetterie prévue à cet effet

(renseignez-vous auprès des services de votre commune) pour quils puissent être
récupérés et recyclés.

Comment lire votre notice d'utilisation?

Les symboles suivants vous guideront tout au long de la lecture de votre notice:

Instructions de sécurité

Descriptions d'opérations

F

Conseils et recommandations

Informations sur lenvironnement

{

Veuillez lire attentivement ces remarques avant dinstaller et dutiliser votre appareil.
Nous déclinons toute responsabilité en cas de dommages ou daccident provoqués
par lappareil du fait du non-respect de ces avertissements.

Ces instructions sont valables uniquement pour les pays dont les symboles d'identification

figurent au verso de la couverture de cette notice d'utilisation et sur l'appareil lui-même.

24

Sommaire

Avertissements importants ....................................................................................... 23

Description de l'appareil (Mod. 95601 G) ............................................................... 25

Utilisation de votre table de cuisson ........................................................................ 26

Entretien et nettoyage ............................................................................................... 27

Conseils dutilisation ................................................................................................ 27

En cas danomalie de fonctionnement ................................................................... 28

Caractéristiques techniques .................................................................................... 31

Installation ................................................................................................................ 32

Raccordement gaz ................................................................................................... 33

Adaptation des brûleurs au gaz utilisé ..................................................................... 35

Encastrement ........................................................................................................... 36

Branchement électrique .......................................................................................... 37

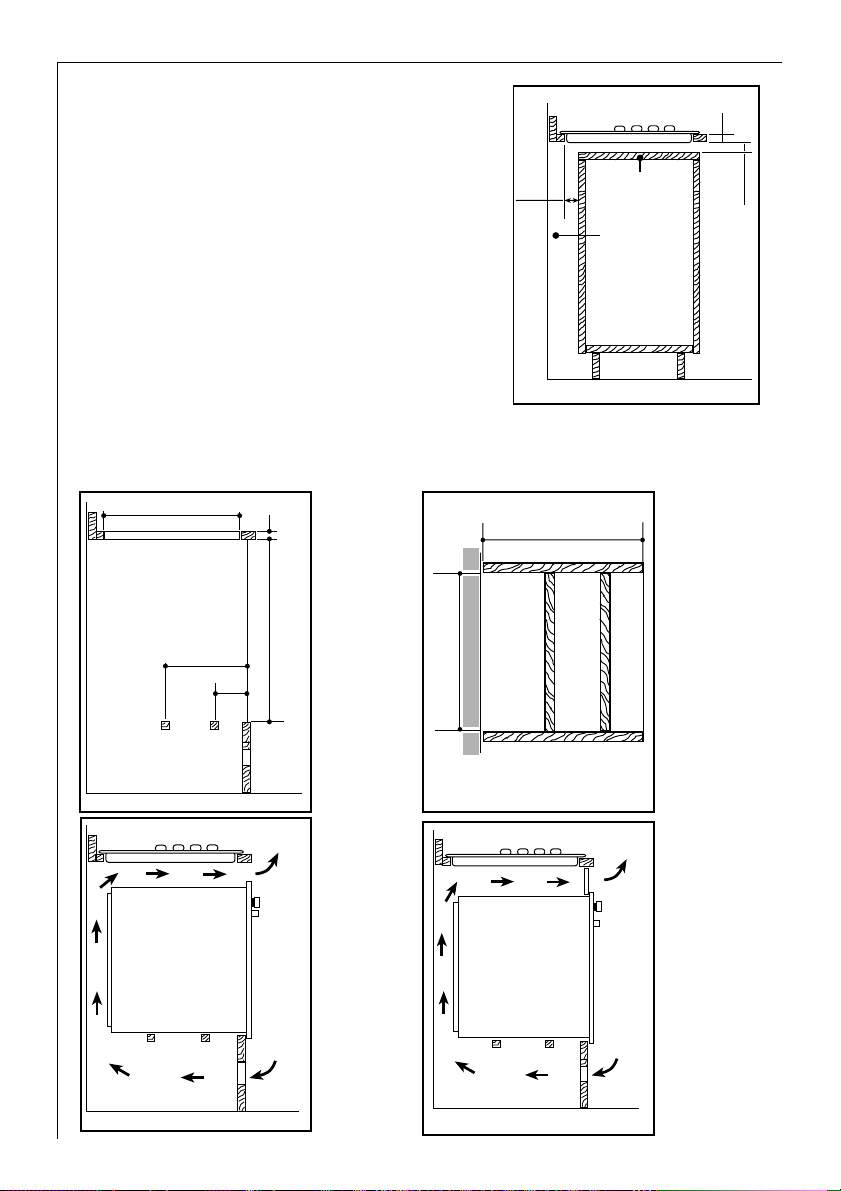

Possibilités d'encastrement ..................................................................................... 37

Description de l'appareil (Mod. 95601 G)

13

3

5

1. Plan de travail en verre

2. Brûleur rapide

3. Brûleurs semi-rapide

4. Brûleur auxiliaire

5. Manette decommande du brûleur arrière droit (semi-rapide)

6. Manette de commande du brûleur arriére gauche (semi-rapide)

7. Manette de commande du brûleur avant gauche (rapide)

8. Manette de commande du brûleur avant droit (auxiliaire)

2

6

7

8

4

25

Les opérations dinstallation et de branchement doivent être effectuées
par un personnel qualifié et suivant les normes en vigueur.

Utilisation de votre table de cuisson

Les commandes

Les manettes qui commandent les brûleurs sont dotées de 3 positions
principales dutilisation:

l = Position arrêt

= Débit maximum et allumage automatique

= Débit minimum

Chaque brûleur est équipé dune sécurité thermocouple, qui coupe larrivée
de gaz si la flamme séteint accidentellement (débordement, courant dair,
etc.).

Lallumage des brûleurs

Chaque brûleur est contrôlé par un robinet à verrouillage de sécurité, il est
impossible de tourner la manette sans la pousser.

Pour allumer un brûleur

F

1. Appuyez sur la commande du brûleur choisi, et tournez-la dans le sens des

aiguilles dune montre jusquau repère de débit maximum (

En cas de coupure délectricité, vous pouvez utiliser votre table de cuisson
sans avoir recours au système automatique. Pour cela, présentez une flamme
au brûleur.
Maintenez la commande enfoncée, pendant 5 secondes environ après
lapparition de la flamme pour activer la sécurité thermocouple.

2. Placez le récipient sur le brûleur.

3. Réglez le débit selon les nécessités de votre préparation, en vous assurant
que la flamme ne déborde pas du fond.

4. Si le brûleur séteint, renouvelez lopération en maintenant la commande
enfoncée 15 secondes maximum.

Pour éteindre le brûleur

F

Tournez la commande dans le sens des aiguilles dune montre jusquà la
butée, sur la position arrêt(l).

Lorsque vous faites des fritures, surveillez attentivement la cuisson
car lhuile ou la graisse pourrait facilement senflammer par suite dune
surchauffe.

26

).

Conseils dutilisation

Afin dobtenir un rendement maximum de chaque brûleur, utilisez des
récipients adaptés au diamètre des
brûleurs.
Brûleur rapide diamètre 16 - 26 cm
Brûleur semirapide diamètre 12 - 22 cm
Brûleur auxiliaire diamètre 8 -16 cm

· Ne placez un récipient sur un brûleur
quaprès avoir allumé celui-ci.

· Nutilisez que des récipients creux.

· Assurez-vous que la flamme ne déborde
pas du fond du récipient.

· Si vous devez utiliser des récipients dont
le diamètre est important, nous vous
recommandons deffectuer vos cuissons sur le brûleur avant gauche, afin
déviter la détérioration des manettes de commande.

· Surveillez attentivement la cuisson lorsque vous faites des fritures: lhuile ou
la graisse peuvent facilement senflammer par suite dune surchauffe.

· Si la flamme dun brûleur séteint accidentellement, ramenez la manette
correspondante sur la position arrêt et attendez une minute avant de rallumer
le brûleur.

· Lutilisation continue et intensive de votre table de cuisson demande une
aération supplémentaire: ouvrez une fenêtre ou augmentez la puissance
daspiration mécanique (si existante).

Entretien et nettoyage

Avant de procéder au nettoyage: débranchez électriquement lappareil,
assurez-vous que toutes les manettes sont sur la position arrêt 0 et attendez
le complet refroidissement de lappareil.

Le dessus de la table de cuisson

· Passez une éponge légèrement imbibée deau tiède (et, si nécessaire, de
détergent doux) après chaque utilisation.

· Evitez tout écoulement dans les orifices de la table.

· Utilisez, si nécessaire, un racloir spécial et des produits spécifiques vendus
dans le commerce.

· Nutilisez pas dobjet tranchant (couteau, grattoir, tournevis, etc.) ou déponge
à face abrasive.

· Nutilisez pas de détergents abrasifs ou corrosifs tels que: bombes aérosols
pour four, produits détachants, produits anti-rouille, poudres à récurer.

27

Les manettes

· Utilisez une éponge très légèrement imbibée deau savonneuse. Rincez et
séchez soigneusement.

Les brûleurs

· Lavez les chapeaux de brûleurs avec de leau chaude et un détergent doux,
en prenant soin denlever toute incrustation.

· Gardez les couronnes des brûleurs en parfait état de propreté: leur
encrassement peut causer des difficultés dallumage.

· Si vous avez démonté les brûleurs pour les nettoyer, veillez à remettre
correctement en place les couronnes et chapeaux de brûleurs parfaitement
secs.

Notre responsabilité ne saurait être engagée, en cas de dommages dus
à un entretien incorrect de votre table de cuisson.

En cas danomalie de fonctionnement

Nous vous recommandons vivement de faire les vérifications suivantes sur votre
table de cuisson avant dappeler un technicien du Service Après-Vente. Il se peut
que le problème soit simple et que vous puissiez le résoudre vous-même.

SYMPTÔMES

n Un brûleur de table ne sallume pas.

SOLUTIONS

Vérifiez que:

u l'ensemble du brûleur de table ou

de four est correctement remonté;

u le brûleur n'est pas mouillé.

n Les résultats de cuisson ne sont pas

satisfaisants.

Vérifiez que:

u le diamètre du récipient est

proportionné au brûleur;

u le récipient est à fond épais et bien

plat (fond dressé);

u la position de la manette du brûleur

est correcte.

Si après avoir vérifié ces différents points lanomalie persiste, contactez votre Service
Après-Vente.

28

Service après-vente (informations pour la France)

En cas de dysfonctionnement, le vendeur de votre appareil est le premier
habilité à intervenir. A défaut (déménagement, fermeture du magasin où vous
avez effectué lachat ...), veuillez consulter (voir page suivante):

- LAssistance Consommateurs pour toutes questions techniques;

- Le Service Conseil Consommateurs pour toutes questions ou informations
concernant lutilisation de votre appareil ou pour toutes autres questions
commerciales.

Vous trouverez ci-dessous les coordonnées de ces deux services
En cas dintervention sur votre appareil, exigez du Service Après Vente les

Pièces de Rechange certifiées Constructeur.

En appelant un Service Après-Vente, indiquez-lui toutes les references te
numéros (PNC, N° de série...). Ces indications figurent sur la plaque
signalétique.

Questions Techniques
Assistance Consommateurs
BP20139 - 60307 SENLIS Cedex
Tél. [phone]
e-mail: [e-mail]

permanence tél. du lundi au vendredi

Choisir un nouvel appareil et/ou conseils dutilisation
Service Conseil Consommateurs AEG
BP50142 - 60307 SENLIS CEDEX
Tél. [phone] Fax: [phone]
e-mail: [e-mail]

permanence téléphonique du lundi au vendredi de 8h30 à 18h00

29

Conditions de garantie (pour les appareils
commercialisés par la France)

Garantie contractuelle

Pendant 1 an à compter de la mise en service, le constructeur remplacera les pièces défectueuses,
sauf dans les cas prévus au chapitre «Réserves».

Conditions dapplication :

Pour lapplication de cette garantie, vous devez vous adresser au distributeur qui vous a vendu
lappareil et lui présenter le Certificat de Garantie. En complément, le Distributeur Vendeur pourra
ou non prendre à sa charge les frais de main duvre, ainsi que les frais de déplacement et de
transport, selon les conditions de vente quil pratique.

Réserves :

Nous attirons votre attention sur le fait que cette garantie ne pourra être appliquée :
 si les détériorations proviennent dune cause étrangère à lappareil (chocs, variations anormales

de la tension électrique, etc.) ou du non-respect des conditions dinstallation ou dutilisation
indiquées dans cette Notice dUtilisation, fausse manoeuvre, négligence, installation défectueuse
ou non conforme aux règles et prescriptions imposées par les organismes de distribution de
lElectricité, de lEau, du Gaz, etc.

 si lutilisateur a apporté une modification sur le matériel ou enlevé les marques ou numéros de

série.
 si une réparation a été effectuée par une personne non agréée par le constructeur ou le vendeur.
 si lappareil a été utilisé à des fins commerciales ou industrielles ou pour dautres buts que des

buts ménagers pour lesquels il a été conçu.
 si lappareil a été acheté ou réparé hors du territoire français.

Garantie légale

Les dispositions de la garantie contractuelle ne sont pas exclusives du bénéfice, au profit de lacheteur,
de la garantie légale pour défauts et vices cachés, la dite garantie sappliquant en tout état de cause
dans les conditions des articles 1641 et suivants du Code Civil.

Electrolux Home Products France S.A.S.
Service Conseil Consommateurs
43 avenue Félix Louat - BP 50142
60307 Senlis Cedex
Tél. [phone]

SAS au capital de 67 500 000
552 042 285 RCS SENLIS

The Electrolux Group. The worlds No.1 choice.

Le Groupe Electrolux est le premier fabricant mondial dappareils domestiques, dentretient et dextérieur. Plus de 55 millions de produits
du Groupe Electrolux (tels que réfrigérateurs, cuisinières, lave-linge, aspirateurs, tronçonneuses, tondeuses à gazon) sont vendus chaque
année pour un montant denviron 14 milliards dEuros dans plus de 150 pays à travers le monde.

30

A lattention de linstallateur

Caractéristiques techniques

Dimensions Largeur: 580 mm.
de lappareil Profondeur: 510 mm.

Dimensions Largeur: 550 mm.
dencastrement Profondeur: 470 mm.

Tensions dalimentation 230 V ~ 50 Hz

Puissance des brûleurs

Brûleur avant gauche (Rapide) 2900 W (G20/G25) - 2700 (G30/G31)
Brûleur arrière gauche (Semi-rapide) 1900 W
Brûleur arrière droite (Semi-rapide
Brûleur

avant droite (Auxiliaire) 1000 W
Puissance totale 7700 W (G20/G25) - 7500 (G30/G31)
Air nécessaire à la combustion 16 m

Categorie: II 2E+3+

Appareil de classe: 3

Appareil réglé en Usine pour fonctionner avec gaz type: G20/G25 - 20/25 mbar

) 1900 W

3

/h

Caracteristiques des brûleurs et des injecteurs

TYPE DE
BRÛLEUR

Auxiliaire 1 0,33 70 0,095 0,111 50 73 71

Semi-rapide 1,9 0,45 96 0,181 0,210 71 138 136

Rapide Gaz Naturel:

DÉBIT DÉBIT

CALORIFIQUE CALORIFIQUE

NOMINAL MINIMUM

kW kW Repère m3/h Repère g/h

inject.

100/mm

2,9 0,65 119 0,276 0,321 86 196 193

But/Prop:2,7

DÉBIT CALORIFIQUE

GAZ NATUREL

G20 G25

20mbar 25mbar

NOMINAL

GAZ BUT.-PROP.

28-30/37 mbar

inject.

100/mm

G30 G31

31

Installation

Emplacement

Débranchez l'appareil avant toute intervention.

Cet appareil appartient à la catégorie disolation thermique "X" et il a été conçu
pour être encastré ou placé à côté d'autres meubles selon la norme en vigueur
(I.E.C. 335.2.6).
Les meubles juxtaposés auc côtés de la table de cuisson ne doivent pas
dépasser la hauteur de celle-ci. Les bords latéraux de la découpe pratiquée
doivent se trouver à au moins 100 mm. des murs ou des meubles latéraux.
Les meubles suspendus ou les hottes doivent être installés à une hauteur
minimale de 650 mm. au dessus de la table de cuisson.
Ninstallez pas l'appareil près de matériaux inflammables (par ex.: rideaux,
torchons, etc.).

Important: L'installation et le branchement de l'appareil doivent être
effectués par un personnel qualifié con-formément aux textes
réglementaires et règles de l'art en vigueur, notamment:
Pour la France

 Arrêté du 2 août 1977, Règles Techniques et de Sécurité applicables aux

installation de gaz combustibles et d'hydrocarbures liquéfiés à l'intérieur des
bâtiments d'habitation et leurs dépendances;

 Norme DTU P 45 l 204, Installations de gaz (anciennement DTU n.° 61 -

installation de gaz - Avril 1982 + additif n.° 1 Juillet 1984);
 Règlement Sanitaire Départemental.
 Norme NF C 15 100 - Installations électriques à basse tension - Règles.

Recommandations

 Vérifiez que le débit du compteur et le diamètre des canalisations sont

suffisants pour alimenter tous les appareils de l'installation et vérifiez que tous

les raccords sont bien étanches;
 N'omettez pas d'installer un robinet de barrage visible et accessible.

Cet appareil est conforme aux Directives Communitaires CEE suivantes:

- 73/23 - 90/683 (Basse Tension);

- 90/396 (Appareil Gaz),

- 89/336 (Compatibilité Electromagnétique);

- 93/68 (Directives Générales); et modifications successives.

32

Raccordement gaz

Raccordez la table à la bouteille ou à l'installation selon les prescriptions

légales en la matière.

Prescriptions particulières pour la France

Raccordement "rigide"

Effectuez le raccordement en utilisant des tuyaux rigides métalliques (cuivre

avec embout mécanique).

Raccordement "flexible" avec embout mécanique

 Gaz naturel

Le raccordement s'effectue avec un tuyau flexible à embout mécanique qui

se visse directement sur le coude terminant la rampe de l'appareil (la tuyauterie

doit être visitable sur toute sa longueur). Elle doit être conforme à la norme

"NFD 36-100" (durée de vie 5 ans) ou "NFD 36-103" (durée de vie 10 ans). Le

raccordement peut se faire aussi avec un flexible métallique "NFD 36-121"

 Butane/Propane

Un tube souple, équipé de ses colliers (conforme à XPD 36-110) peut être

utilisé s'il est visitable sur toute la longueur et si l'appareil ne fonctionne qu'au

butane. Si l'appareil fonctionne au propane, il faut utiliser un flexible confor-

me à la norme XPD 36-112 ou un flexible métallique conforme à "NFD 36-

125".

Entretien: Contrôlez périodiquement le tuyau d'arrivée du gaz et l'éventuel

régulateur de pression. En cas d'anomalie remplacez la pièce défectueuse.

Pour garantir un bon fonctionnement et une bonne sécurité, il est nécessaire

de procéder périodiquement au graissage des robinets de réglage du gaz.

Confiez cette opération à un technicien qualifié.

33

Important: Assurez-vous que l'appareil est réglé pour le type de gaz auquel il

sera alimenté. Pour le passage d'un gaz à un autre, reportez-vous au

paragraphe "Adaptation des brûleurs au gaz utilisé.

Pour un fonctionnement correct, une consommation réduite et une plus gran-

de durée de vie de l'appareil, assurez-vous que la pression d'alimentation

correspond aux valeurs indiquées dans le tableau.

Si l'appareil est alimenté en gaz Butane ou Propane (bouteille), contrôlez que

le régulateur de pression débite le gaz à une pression de 28 mbar pour le

Butane et 37 mbar pour le Propane.

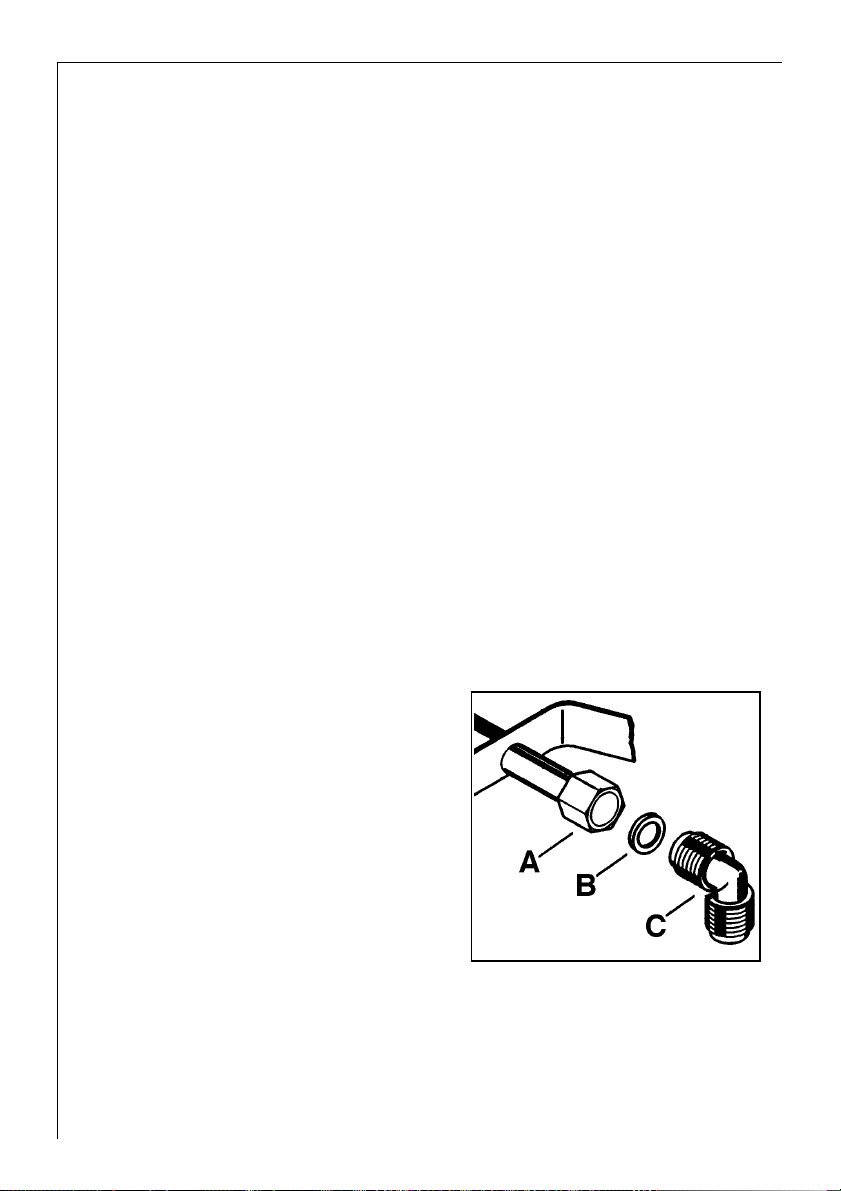

1) Vissez le raccord orientable C dans l'écrou A situé à l'extrémité de la rampe
d'alimentation, sans omettre d'intercaler le joint d'étanchéité B.
Utilisez le raccord orientable en aluminium avec filetage cylindrique.

2) Orientez le raccord C dans la direction voulue, puis effectuez un serrage correct.

3) Effectuez ensuite le raccordement du tube d'arrivée de gaz.

4) Contrôlez la parfaite étanchéité du raccord et de l'embout en utilisant

une solution savonneuse.

5) Fixez l'appareil au meuble.

34

FO 0264

A) Ecrou situé à l'extrémite de la rampe
B) Joint
C) Raccord orientable en aluminium

Adaptation des brûleurs au gaz utilisé

Pour la conversion de l'appareil d'un type de gaz à l'autre, opérez comme
suit:

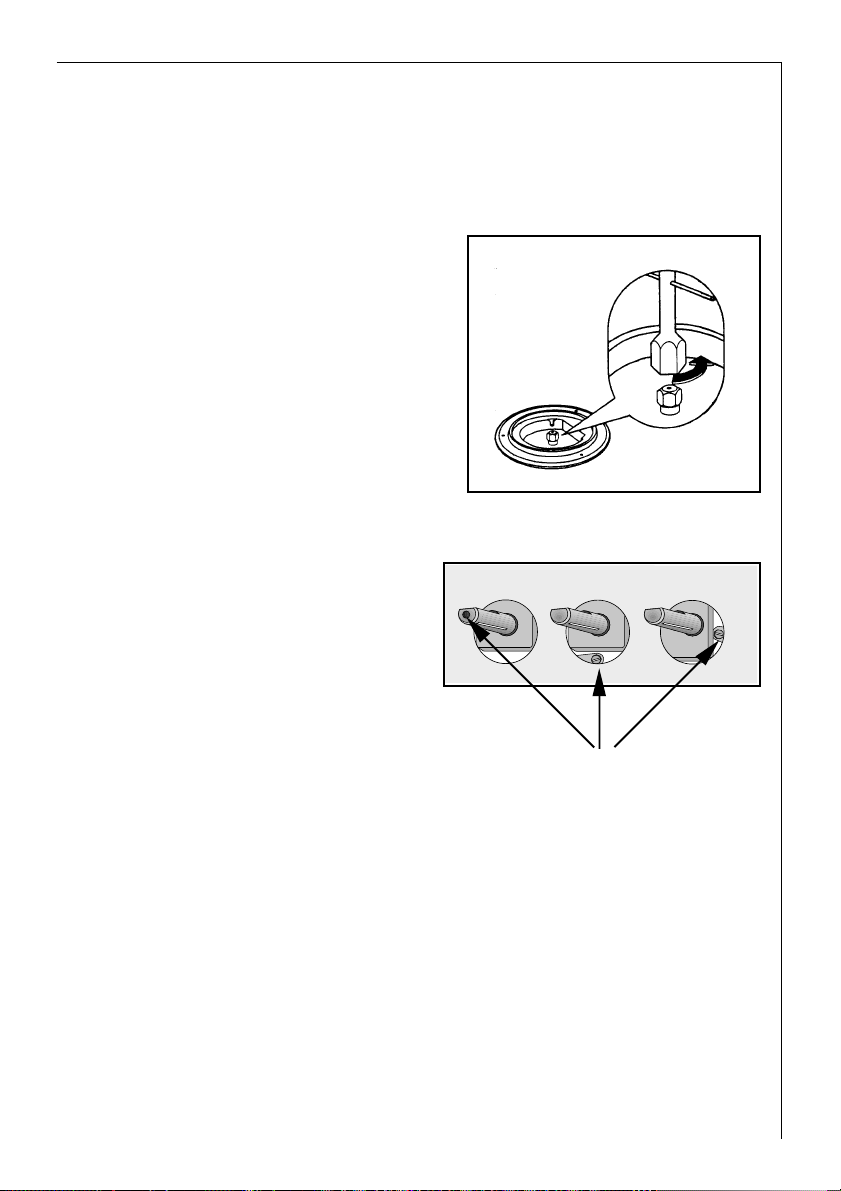

A. Remplacement des injecteurs

1) Otez les grilles.

2) Enlevez les brûleurs.

3) Avec une clé de 7 dévissez les
injecteurs et remplacez-les par ceux
convenant au type de gaz utilisé (voir
tableau).

B. Reglage du ralenti

1) Allumez chacun des brûleurs.

2) Tournez les manettes jusqu'à
l'obtention du débit réduit.

3) Retirez les manettes.

- Alimentation en gaz naturel

Agissez sur la vis de réglage jusqu'à
l'obtention d'une petite flamme
régulière.

- Alimentation en gaz Butane ou
Propane

Vissez à fond la vis, celle-ci étant
déjà prévue pour assurer le débit minimum. Contrôlez en tournant la manette
de la position de débit minimum et vice versa, que la flamme ne s'éteint pas.

Remarque: La vis de réglage est de petite dimension, utilisez un tournevis plat
très fin.

4) Remontez les manettes en effectuant les opérations dans l'ordre inverse.
Les opérations ci-dessus peuvent être effectuées aisément après encastrement

de la table de cuisson dans le meuble de cuisine.

FO 0392

Vis de réglage

35

A

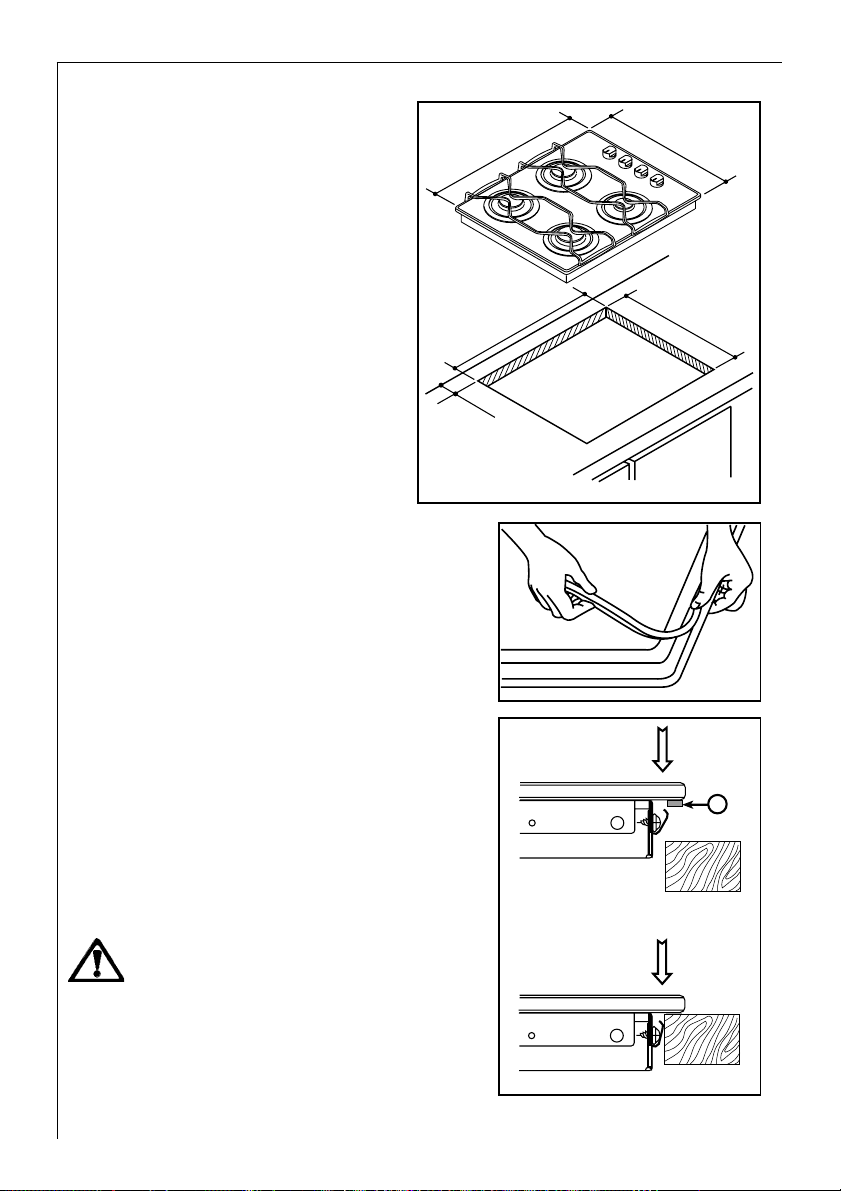

Encastrement

Cette table de cuisson a été conçue
pour encastrement dans les meubles
de cuisine ayant une profondeur allant
de 550 à 600 mm, une ouverture aux
dimensions indiquées dans la figure et
les caractéristiques nécessaires.

510

580

Le bord de la découpe pratiquée doit
se trouver à au moins 55 mm du mur
du fond.

Les bords latéraux doivent se trouver à
au moins 100 mm des murs ou des
meubles latéraux.

Assemblage

La fixation de la table au meuble doit être

F

effectuée de la façon suivante:

1) Otez les grilles, enlevez les brûleurs et
retournez la table de cuisson, en s'assurant de
ne pas endommager les "bougies" en
céramique (allumage électrique);

2) placez sur le bord inférieur de le plan de verre,
le joint spécial (A) fourni comme équipement,
en sassurant que les bouts joignent bien sans
se superposer;

3) insérez la table dans le défoncement du
meuble et poussez en bas jusquà ce que la
table touche le fond, parvenant
automatiquement à la position correcte.

L'encastrement de la table de cuisson
dans un lave-vaisselle, dun
réfrigérateur, dun congélateur, dun
four, ou dun lave linge, est déconseillé
lorsque le constructeur de ces
appareils électroménagers ne l'a pas
formellement prévu.

550

470

55 min.

FO 2359

FO 2108

FO 2107

A) Joint détanchéité

36

Branchement électrique

Reliez l'appareil à la terre, conformément aux prescriptions de la norme NF.C
15100 et aux règlements en vigueur.

Avant deffectuer le branchement sassurer que:

- le disjoncteur et linstallation électrique peuvent supporter la charge de
lappareil (voir la plaque signalétique);

- linstallation dalimentation soit équipée dune prise de terre efficace selon les
normes en vigueur;

- la prise ou linterrupteur principal soient facilement accessibles.
Si lon désire un branchement direct au réseau (branchement fixe) il faut
intercaler entre lappareil et le réseau un dispositif possédant des contacts à
coupure omnipolaire ayant une distance douverture des contacts dau moins
3 mm.
Le câble de terre jaune-vert ne doit pas être interrompu par linterrupteur et
doit être relié à la borne du conducteur de protection.
Le câble de phase de couleur marron (provenant de la borne L de la
planchette à bornes) doit toujours être relié à la phase du réseau dalimentation.
Le câble dalimentation doit être placé de telle manière quil ne touche aucune
partie chaude.

Notre responsabilité ne saurait être engagée en cas d'accidents ou
d'incidents provoqués par une mise à la terre inexistante ou
défectueuse.

Remplacement du cable dalimentation

En cas de remplacement du câble dalimentation, il ne doit être remplacé
que par un atelier de réparations reconnu par le fabricant, car des outils
speciaux sont nécessaires; utilisez un câble de type H05V2V2-F T90 dune
section adaptée à la charge.
En outre, il faut que le petit câble de terre jaune-vert soit plus long denviron 2
cm que les petits câbles de phase et neutre.

Possibilités d'encastrement

Dans un meuble de cuisine avec porte

Le meuble destiné à recevoir la table de cuisson devra être fabriqué de façon
que le contact avec les parties métalliques chaudes soit évité.

Reportez vous aux solutions illustrées dans les pages suivantes.

La tablette sous la table de cuisson doit être aisément démontable pour avoir
facilement accès à l'appareil en cas de réparation.

37

Au-dessus d'un four

30

20 min

60

a

b

Pour les côtes d'encastrement reportez vous
aux Fig. 1 et 2. Prévoir deux supports pour
l'aération. Les figures 3 et 4 illustrent deux
solutions possibles.
Les raccordements électriques du four et de
la table doivent rester accessibles et être
effetués séparément.

Les meubles suspendus ou les hottes
doivent être installés à une hauteur
minimale de 650 mm au-dessus de la
table de cuisson.

FO 1013

a) Tablette amovible
b) Espace éventuel pour les

raccordements

470

380

FO 0947

FO 0938

140

30

591

50 cm

360 cm

2

2

Fig. 1

Fig. 3

560 min.

FO 0198

FO 0939

550 min.

120 cm

180 cm

Fig. 2

2

2

Fig. 4

38
