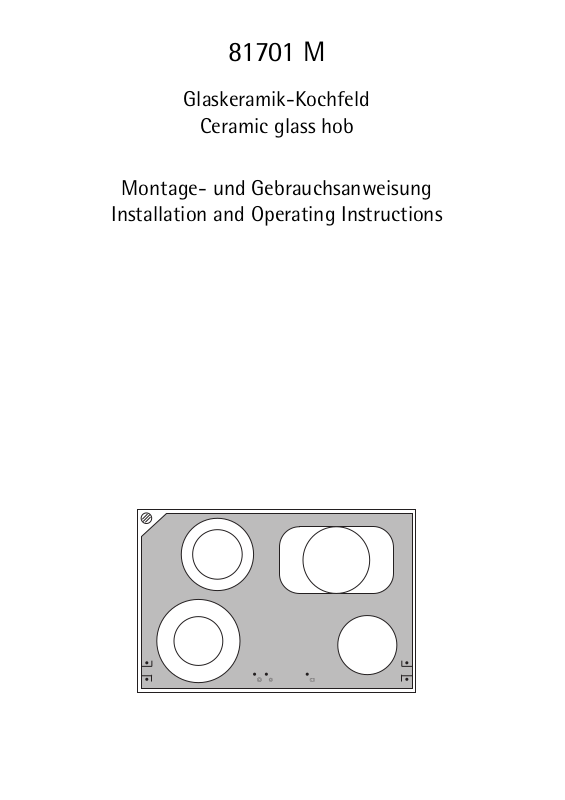

81701 M
Glaskeramik-Kochfeld
Ceramic glass hob
Montageund Gebrauchsanweisung Installation and Operating Instructions
Sehr geehrte Kundin, sehr geehrter Kunde,
lesen Sie bitte diese Gebrauchsanweisung sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.
Geben Sie diese Gebrauchsanweisung an eventuelle Nachbesitzer des Gerätes weiter.
Folgende Symbole werden im Text verwendet:
1 Sicherheitshinweise
Warnung! Hinweise, die Ihrer persönlichen Sicherheit dienen. Achtung! Hinweise, die zur Vermeidung von Schäden am Gerät dienen.
3 Hinweise und praktische Tipps
2 Umweltinformationen
2
Inhalt |
|
Gebrauchsanweisung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
4 |
Gerätebeschreibung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Ausstattung Kochfeld . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
6 |
Restwärmeanzeige . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Bedienung des Kochfeldes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Äußere Heizkreise einund ausschalten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
7 |
Tipps zum Kochen und Braten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Kochgeschirr. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Energiesparen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
8 |
Reinigung und Pflege . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
9 |
Was tun, wenn … . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
10 |
Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
11 |
Montageanweisung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
12 |
Garantiebedingungen/Kundendienststellen. . . . . . . . . . . . . . |
13 |
Service . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . |
17 |
3
Gebrauchsanweisung
1 Sicherheitshinweise
3 Beachten Sie bitte diese Hinweise, da sonst bei auftretenden Schäden der Garantieanspruch entfällt.
5 Dieses Gerät entspricht den folgenden EG-Richtlinien:
–73/23/EWG vom 19.02.1973 Niederspannungs-Richtlinie
–89/336/EWG vom 03.05.1989 EMV-Richtlinie einschließlich Änderungs-Richtlinie 92/31/EWG
–93/68/EWG vom 22.07.1993 CE-Kennzeichnungs-Richtlinie
Bestimmungsgemäße Verwendung
•Dieses Gerät darf nur für das haushaltsübliche Kochen und Braten von Speisen verwendet werden.
•Das Gerät darf nicht als Arbeitsoder Abstellfläche verwendet werden.
•Umbauten oder Veränderungen am Gerät sind nicht zulässig.
•Brennbare Flüssigkeiten, leicht entzündliche Materialien oder schmelzbare Gegenstände (z.B. Folien, Kunststoff, Aluminium) nicht auf dem Gerät oder in dessen Nähe abstellen oder lagern.
Sicherheit für Kinder
•Kleinkinder grundsätzlich vom Gerät fernhalten.
•Größere Kinder nur unter Anleitung und Aufsicht am Gerät arbeiten lassen.
Allgemeine Sicherheit
•Montage und Anschluss des Gerätes dürfen nur durch ausgebildete und autorisierte Fachkräfte vorgenommen werden.
•Einbaugeräte dürfen nur nach dem Einbau in normgerechte, passende Einbauschränke und Arbeitsplatten betrieben werden.
•Bei Störungen am Gerät oder Schäden an der Glaskeramik (Brüche, Sprünge bzw. Risse) muss das Gerät ausgeschaltet und vom Stromnetz getrennt werden, um einen möglichen elektrischen Schlag zu vermeiden.
•Reparaturen am Gerät dürfen nur von ausgebildeten und autorisierten Fachkräften durchgeführt werden.
4
Sicherheit während der Benutzung
•Aufkleber und Folien von der Glaskeramik entfernen.
•Am Gerät besteht beim unachtsamen Arbeiten Verbrennungsgefahr.
•Kabel von Elektrogeräten dürfen nicht an die heiße Geräteoberfläche bzw. heißes Kochgeschirr gelangen.
•Überhitzte Fette und Öle entzünden sich schnell. Kochvorgänge mit Fett oder Öl (z.B. Pommes frites) nicht unbeaufsichtigt lassen.
•Die Kochzonen nach jedem Gebrauch ausschalten.
•Dampfaustritt des Backofens nicht verdecken.
•Bei Betrieb des Backofens besteht am Dampfaustritt Verbrennungsgefahr.
Sicherheit beim Reinigen
•Zum Reinigen muss das Gerät ausgeschaltet und abgekühlt sein.
•Die Reinigung des Gerätes mit einem Dampfstrahloder Hochdruckreiniger ist aus Sicherheitsgründen nicht zugelassen.
Vermeidung von Schäden am Gerät
•Die Glaskeramik kann durch herabfallende Gegenstände beschädigt werden.
•Stöße mit dem Kochgeschirr können den Rand der Glaskeramik beschädigen.
•Kochgeschirr aus Gusseisen, Aluguss oder mit beschädigten Böden können beim Verschieben die Glaskeramik verkratzen.
•Schmelzbare Gegenstände und Überkochendes können auf der Glaskeramik einbrennen und sollten sofort entfernt werden.
•Die Kochzonen nicht mit leerem oder ohne Kochgeschirr benutzen.
5
Gerätebeschreibung
Ausstattung Kochfeld
Zweikreis-Kochzone |
Bräterzone |
700/1700W |
1500/2600W |
Backofen- |
|
Dampfaustritt |
|
|
Einkreis- |
|
Kochzone |
|
1200W |
Restwärme- |
Restwärme- |
Anzeigen |
Anzeigen |
Zweikreis |
|
-Kochzone |
Zuschaltung |
Zuschaltung Bräterzone |
|
||||
750/2200W |
Zweikreis-Kochzonen mit Kontrolllampe |
|||
|
|
|
mit Kontrolllampe |
|
Touch Control-Sensorfelder
Äußere Heizkreise werden durch Berühren der Touch Control-Sensorfel- der zugeschaltet.
Sensorfeld |
Funktion |
Zuschaltung Zweikreis-Kochzone |
Äußeren Heizkreis einund ausschalten |
Zuschaltung Bräterzone |
Äußeren Heizkreis einund ausschalten |
|
|
6
Restwärmeanzeige
Die Restwärmeanzeige leuchtet auf, sobald die entsprechende Kochzone heiß ist.
1 Warnung! Verbrennungsgefahr durch Restwärme. Nach dem Ausschalten brauchen die Kochzonen einige Zeit zum Abkühlen. Restwärmeanzeige beachten.
2 Restwärme kann zum Schmelzen und Warmhalten von Speisen genutzt werden.
Bedienung des Kochfeldes
Das Gerät bedienen Sie mit den Kochstellenschaltern des Kombinationsgeräts. Die Bedienung und Funktion der Kochstellenschalter sind in der Gebrauchsanweisung des Kombinationsgeräts beschrieben.
3 Beim Einschalten der Kochzone kann diese kurz summen. Das ist eine Eigenart aller Glaskeramikkochzonen und beeinträchtigt weder Funktion noch Lebensdauer des Gerätes.
Äußere Heizkreise einund ausschalten
Durch Einoder Ausschalten der äußeren Heizkreise können die Heizflächen der Größe des Kochgeschirrs angepasst werden.
3 Vor dem Einschalten eines äußeren Heizkreises muss jeweils der innere Heizkreis eingeschaltet sein.
Zweikreis-Kochzonen |
Sensorfeld |
Kontrolllampe |
|
|
|
Äußeren Heizkreis
1-2 Sekunden berühren leuchtet
einschalten
Äußeren Heizkreis
1-2 Sekunden berühren erlischt
ausschalten
Bräterzone |
Sensorfeld |
Kontrolllampe |
|
Äußeren Heizkreis |
1-2 Sekunden berüh- |
leuchtet |
|
einschalten |
ren |
||
|
|||
Äußeren Heizkreis |
1-2 Sekunden berüh- |
erlischt |
|
ausschalten |
ren |
||
|
|||
|
|
|
