Aeg 40980 UPDATE User Manual
LAVAMAT
40980 UPDATE
Le lave-linge qui respecte l'environnement
Notice d'utilisation
Chère cliente, cher client,
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d'utilisation l'accompagne.
Le nouvel utilisateur pourra alors être informé du fonctionnement de
celui-ci et des avertissements s'y rapportant.
Instructions de sécurité
1. Description d'opérations étape par étape
2. ....
3. ....
Conseils et recommandations
Informations liées à la protection de l'environnement.
Imprimé sur du papier protégeant l'environnement,
2
il ne suffit pas de penser écologique, il faut agir en conséquence...
SOMMAIRE
Notice d'utilisation ............................................................5
Avertissements importants .............................................................................. 5
Mise au rebut ......................................................................................................8
Protection de l'environnement ....................................................................... 8
Description de l'appareil................................................................................... 9
Boîte à produits ........................................................................................................... 9
Bandeau de commande .......................................................................................... 10
Consommation et durée des programmes ............................................... 18
Guide du lavage ............................................................................................... 19
Les produits ....................................................................................................... 23
Symboles internationaux pour l'entretien des textiles ........................ 25
Comment faire un lavage .............................................................................. 26
Tableaux des programmes ............................................................................ 30
Nettoyage et entretien ................................................................................... 32
En cas d'anomalie de fonctionnement ...................................................... 34
Instructions d'installation et de raccordement .......... 37
Indications de sécurité pour l'installation................................................ 37

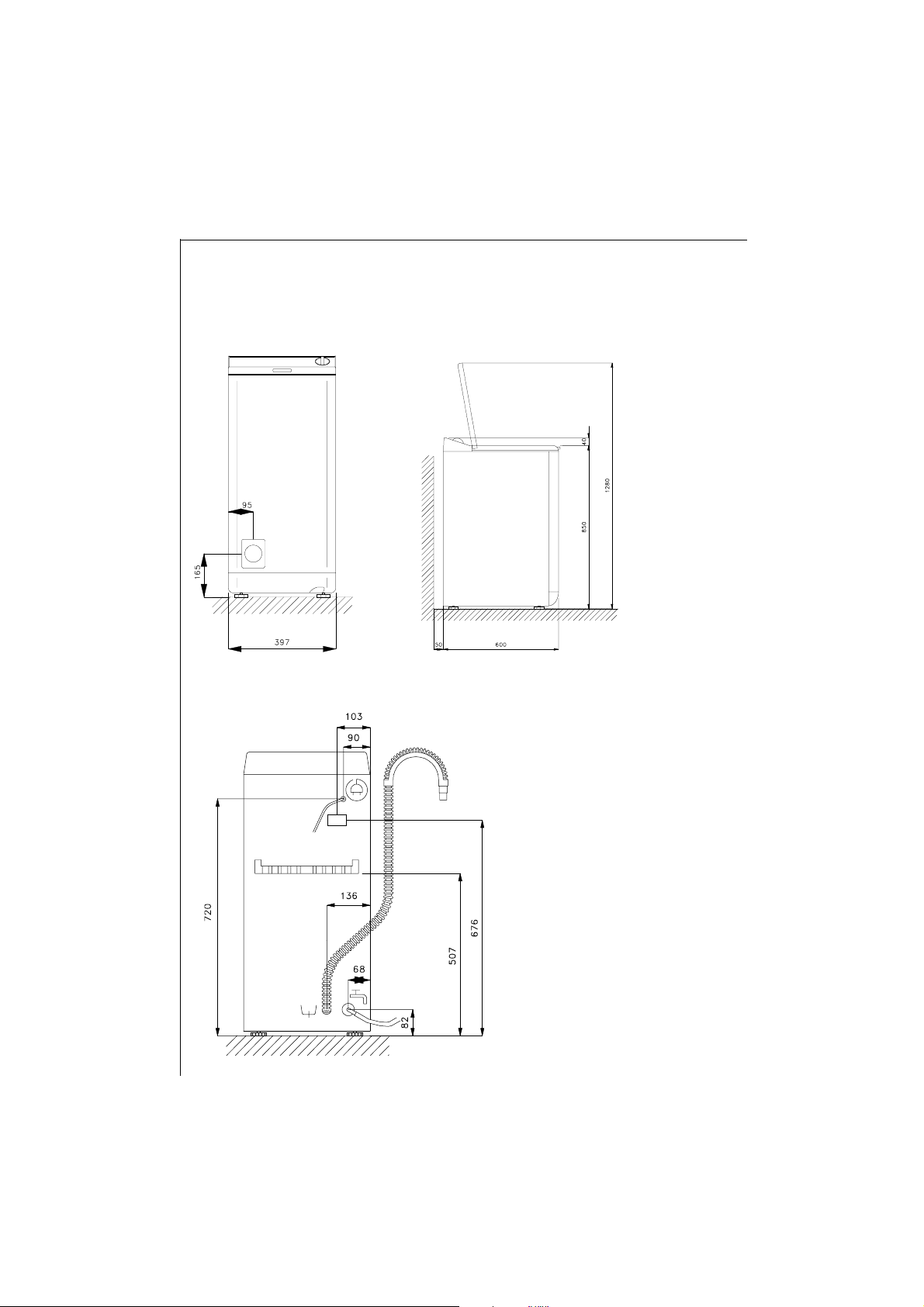

Dimensions de l'appareil ............................................................................... 38
Installation de l'appareil................................................................................ 39
3
Sommaire
Emplacement..................................................................................................... 41
Raccordement électrique ............................................................................... 42
Raccordement de l'eau ................................................................................... 43
Caractéristiques techniques .......................................................................... 45
Garantie ............................................................................ 46
Service................................................................................ 46
4
NOTICE D'UTILISATION
Avertissements importants
Conservez cette notice d'utilisation avec votre appareil. Si l'appareil
devait être vendu ou cédé à une autre personne, assurez-vous que la
notice d'utilisation l'accompagne. Le nouvel utilisateur pourra alors être
informé du fonctionnement de celui-ci et des avertissements s'y rapportant.
Ces avertissements ont été rédigés pour votre sécurité et celle d'autrui.
Nous vous prions de lire attentivement ces remarques avant d'installer et
d'utiliser votre appareil. Nous vous remercions de votre attention.
Utilisation
A la réception de l'appareil, déballez-le ou faites-le déballer immédiatement. Vérifiez son aspect général. Faites les éventuelles réserves
par écrit sur le bon de livraison dont vous garderez un exemplaire.
Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce
que les enfants n'y touchent pas et ne l'utilisent pas comme un jouet.
Ne modifiez pas ou n'essayez pas de modifier les caractéristiques de cet
appareil. Cela représenterait un danger pour vous.
Votre appareil est destiné à un usage domestique normal. Ne l'utilisez
pas à des fins commerciales ou industrielles ou pour d'autres buts que
celui pour lequel il a été conçu.
Débranchez toujours la prise de courant et fermez le robinet d'arrivée
d'eau après utilisation de l'appareil.
Ne lavez en machine que les articles pouvant supporter ce traitement.
Suivez les indications se trouvant sur l'étiquette dont chaque article est
muni.
Ne lavez pas en machine le linge avec baleines, les tissus non ourlés ou
déchirés.
Veillez à retirer avant chaque lavage les pièces de monnaie, épingles de
sûreté, broches, vis, etc. Elles peuvent provoquer des dégâts importants,
si elles sont laissées dans le linge.
Ne mettez pas dans le lave-linge les articles détachés à l'essence, à
l'alcool, au trichloréthylène, etc. Si vous utilisez de tels détachants,
attendez que le produit se soit évaporé avant de placer les articles dans
le tambour.
5
Notice d'utilisation
Rassemblez les petits articles, tels que chaussettes, ceintures, etc.
dans un petit sac de toile ou une taie. Cela dans le but d'éviter que ces
pièces se glissent entre le tambour et la cuve.
Utilisez strictement la quantité de produit assouplissant indiquée par
le fabricant. Un surdosage de produit assouplissant peut occasionner
des traces indélébiles sur le linge.
Laissez le couvercle et le tambour ouverts lorsque l'appareil n'est pas
utilisé afin d'aérer la cuve et d'éviter la formation de moisissure et
d'odeurs.
Débranchez toujours le lave-linge avant de procéder à son nettoyage
et son entretien.
Utilisez exclusivement les produits lessiviels conçus pour le lave-linge.
Respectez les remarques fournies par le fabricant de ces produits.
Les éléments constituant l'emballage (les films en plastique, les
morceaux de polystyrène par ex.) peuvent présenter un danger pour les
enfants. Gardez les éléments d'emballage hors de la portée des enfants.
Assurez-vous que vos animaux domestiques ne puissent pas pénétrer
dans le tambour du lave-linge.
N'utilisez jamais le lave-linge si le câble d'alimentation, le bandeau de
commande, le plan de travail ou le socle sont endommagés et de
manière telle que l'intérieur de l'appareil est accessible.
Les sécurités
Couvercle : votre lave-linge est équipé d'une sécurité interdisant la
fermeture du couvercle de l'appareil lorsque les portes du tambour
sont ouvertes. La mise en route est alors impossible.
Une sécurité électronique interdit l'ouverture du couvercle pendant
tout le temps de fonctionnement de l'appareil. En fin de cycle, le
couvercle peut être ouvert immédiatement : le voyant "Couvercle" est
alors allumé. Le verrouillage et déverrouillage du couvercle se signale
par une alarme sonore "clic/clac" destinée à vous avertir du début ou
de la fin du cycle.
Remarque : en cas de panne de courant, le couvercle ne pourra être
ouvert qu'au bout de 2 minutes.
6
Notice d'utilisation
Moteur lavage : une sécurité thermique protège le moteur contre tout
risque de surcharge mécanique, surtension, sous-tension.
Chauffage : le chauffage ne peut s'effectuer que si la quantité d'eau
nécessaire au lavage est introduite dans la cuve. Cette sécurité intervient notamment lors d'une coupure d'eau ou si l'on oublie d'ouvrir le
robinet d'arrivée d'eau.
Le système anti-mousse : Le cycle d'essorage électronique avec essorage
intermédiaire après le lavage principal et les trois cycles de rinçage pour
les programmes blanc et couleur garantit une très faible consommation
d'eau. Après le cycle de lavage, le cycle d'essorage reste sous le contrôle
du système de détection de mousse. Si nécessaire, le cycle d'essorage est
interrompu jusqu'à ce que la mousse soit évacuée.
Le système anti-balourd : Cette sécurité permet à l'appareil de conserver une bonne stabilité pendant les essorages intermédiaires ou
l'essorage final et détecte donc toute mauvaise répartition de linge
(petite charge ou linge noué) auquel le contrôle électronique antibalourd remédie.
Le système de positionnement du tambour : ce système électronique
permet d'obtenir les portes du tambour en position haute à l'arrêt du
programme de lavage et facilite ainsi le chargement et le retrait du
linge.
Il peut arriver qu'un balourd persistant fasse que le tambour ne soit pas
en position, tournez alors manuellement le tambour pour que les portes
soient en position haute.
7
Notice d'utilisation
Mise au rebut
Matériaux d'emballage
Tous les matériaux marqués par le symbole sont recyclables. Déposez-les
dans une déchetterie prévue à cet effet (renseignez-vous auprès des services de
votre commune) pour qu'ils puissent être récupérés et recyclés.
>PE< polyéthylène
>PS< polystyrol
>PP< polypropylène
Appareil
Si vous procédez à la mise à la casse de votre ancien appareil, mettez hors
d'usage ce qui pourrait représenter un danger : coupez le câble d'alimentation
au ras de l'appareil et neutralisez le dispositif de fermeture de porte.
Protection de l'environnement
Afin de réaliser des économies d'eau et d'énergie et, donc, de contribuer à la
protection de l'environnement, nous vous conseillons de respecter les instructions suivantes :
- Utilisez si possible l'appareil à pleine capacité plutôt qu'avec des charges
partielles (en veillant toutefois à ne pas surcharger le tambour).
- N'utilisez les programmes avec prélavage que pour du linge très sale.
- Adaptez la dose de lessive à la dureté de l'eau ainsi qu'à la charge et au degré
de salissure du linge.
8
Description de l'appareil
Bandeau de
commande
Notice d'utilisation
Couvercle
Trappe d'accès
au filtre
Boîte à produits
Poignée pour
ouvrir le
couvercle
Levier pour mettre l'appareil sur ses roulettes
Pieds réglables
Lessive en poudre pour programmes
1
avec prélavage ou détachant en poudre pour programme TACHE (compar-
timent
Lessive en poudre ou liquide pour le
2
lavage principal (compartiment
Additifs liquides : assouplissant,
3
défroissant, amidon... (compartiment
Trop plein assouplissant
4
).
1
).
).
3
2
4
9
Notice d'utilisation
Bandeau de commande
Touche Vitesse d'essorage/
NUIT SILENCE PLUS
Touches de programmes
additionnels
Fenêtre d'affichage
Voyant COUVERCLE
Touche DEPART DIFFERE
Affichage du déroulement
Touche
DEPART/
PAUSE
Sélecteur de programmes
Le programmateur détermine le mode
de lavage (par ex. niveau d'eau, mouvement du tambour, nombre de rinçages,
vitesse d'essorage) en fonction de la
nature et du degré de salissure du linge,
ainsi que la température de l'eau de
lavage.
Ce sélecteur de programmes peut être
tourné soit vers la droite, soit vers la
gauche.
du programme
Sélecteur de programmes
Indicateur SURDOSAGE
ARRET
Met le lave-linge hors tension ; il est sous tension sur toutes les autres
positions. Permet aussi la réinitialisation du lave-linge en cas d'erreur.
BLANC COULEURS
Lavage principal pour linge à bouillir/linge de couleur de 30°C à 95°C.
Position ECO 60°: programme économisant l'énergie pour linge blanc et
couleurs légèrement ou normalement sale, et dont la durée de lavage est
10
prolongée (non conseillé avec la touche GAIN DE TEMPS).
Notice d'utilisation
Position AA 40°: à 40°C, ce programme permet, comme le coton 60°C, d'obtenir
les meilleurs résultats de lavage tout en mélangeant coton et synthétique.
SYNTHETIQUES
Lavage principal pour textiles d'entretien facile de 40°C à 60°C.
Position REPASSAGE FACILE : lavage à 40°C pour textiles mélangés qui, avec
l'aide de ce programme, ne doivent plus qu'être légèrement repassés, voire pas
du tout.
DELICAT
Lavage principal pour linge délicat à 30°C ou 40°C.
LAINE / (lavage à la main)
Lavage principal (froid jusqu'à 40°C) pour laine lavable en machine ainsi que
pour lainages lavable en machine et soie avec le symbole d'entretien (lavage
à la main).
RINCAGE DELICAT
Rinçage séparé en douceur, par exemple pour le rinçage de textiles lavés à la
main ; 2 étapes de rinçage et essorage délicat.
AMIDONNAGE
Traitement séparé à l'amidon, adoucisseur séparé, imperméabilisation séparée
(un rinçage a lieu, le produit liquide est entraîné depuis le compartiment 3).
VIDANGE
Vidange de l'eau après un arrêt cuve pleine (option Nuit Silence Plus sélectionnée).
Arrêt cuve pleine signifie : le linge reste dans la dernière eau de rinçage et n'est
pas essoré.
ESSORAGE
Vidange de l'eau après un arrêt cuve pleine (option Nuit Silence Plus sélectionnée) et essorage ou essorage séparé de linge blanc/couleur lavé à la main.
ESSORAGE DOUX
Vidange de l'eau après un arrêt cuve pleine (option Nuit Silence Plus sélectionnée) et essorage délicat ou essorage délicat séparé de textiles délicats lavés à
la main (textiles mélangés, linge délicat, laine).
11
Notice d'utilisation
Touches additionnelles
Les touches des programmes additionnels ont pour fonction d'adapter le programme de lavage au degré de
salissure du linge. Aucune touche additionnelle n'est
nécessaire pour le lavage de linge normalement sale.
Selon le programme, différentes fonctions peuvent être
combinées.
Lorsqu'on appuie sur ces touches, les voyants correspondants s'allument. En appuyant à nouveau, les voyants
s'éteignent.
Lorsqu'on appuie sur une touche dont la fonction n'est pas compatible avec le
programme sélectionné, le voyant ne s'allume pas.
PRELAVAGE
Prélavage à 30°C avant le lavage principal qui s'enchaîne automatiquement.
Le prélavage se termine par un bref essorage pour les programmes Blanc/
Couleurs, Synthétiques et par une vidange de l'eau pour les tissus délicats.
Il n'est pas possible de choisir l'option prélavage pour les programmes Laine et
lavage à la main. Cette option est conseillée dans le cas de linge très sale.
TREMPAGE
La fonction trempage (non compatible avec les programmes Laine) permet de
réaliser un prénettoyage du linge d'une durée sélectionnable de 1h à 10h.
Après ce temps, la machine effectue automatiquement le programme principal
sélectionné.
Pour régler le temps du programme trempage:
- sélectionnez votre programme,
- appuyez sur la touche trempage,
- sélectionnez la durée du trempage souhaité (celle-ci apparaît dans la fenêtre
d'affichage) en appuyant sur la touche "Départ différé" (de 1 à 10 h).
La sélection terminée, la durée totale du cycle (en minutes) s'inscrit dans la
fenêtre d'affichage.
GAIN DE TEMPS
Lavage principal diminué de 70 minutes pour les programmes Blanc/couleurs,
de 24 minutes pour les programmes Synthétique et de 8 minutes pour les
programmes Délicat.
Cette fonction n'est pas compatible avec les programmes Laine et lavage à la
main.
12
Notice d'utilisation
TACHE
Pour le traitement, avec un sel détachant, du linge très sale ou taché (le lavage
principal est prolongé de 5 à 10 minutes selon le programme sélectionné avec
entraînement du produit détachant dans le compartiment I "prélavage").
Cette fonction n'est pas compatible avec les programmes Laine et lavage à la
main, les touches Trempage et Prélavage.
Touche vitesse d'essorage / NUIT SILENCE PLUS
Lors de la sélection du programme, une vitesse maximum
(correspondant à la nature du linge) est affichée. Cependant, en appuyant sur la touche "Essorage", il est possible
de réduire cette vitesse ou de choisir l'option Nuit Silence
Plus (terminant le cycle de lavage par un arrêt cuve pleine)
en fonction de vos possibilités de séchage.
Les vitesses d'essorage dépendent de la nature du linge. Les vitesses sélectionnables
sont les suivantes :
Blanc/couleurs
ARRÊT CUVE PLEINE* / 400 / 700 / 900 tr/min
Synthétiques/laine/lavage à la main
ARRÊT CUVE PLEINE* / 400 / 700 / 900 tr/min
Délicat
ARRÊT CUVE PLEINE* / 400 / 700 tr/min
900
700
400
NUIT
SILENCE PLUSSILENCE PLUS
SILENCE PLUS
SILENCE PLUSSILENCE PLUS
* Si l'option "Nuit Silence Plus" est sélectionnée.
L'option Nuit Silence Plus peut être utilisée avec tous les programmes de lavage
et de rinçage. Cette option permet de réduire le niveau sonore de votre lavelinge en vous offrant les mêmes performances de lavage.
De plus, l'eau du dernier rinçage ne sera pas évacuée à la fin du programme
sélectionné pour éviter le froissage du linge s'il n'est pas sorti immédiatement
du tambour. Il vous est possible de sélectionner cette option jusqu'au moment
des rinçages en sélectionnant auparavant la touche Départ/pause. Le cycle
terminé, les voyants FIN DE CYCLE et ARRET TAMBOUR sont allumés et la fenêtre
d'affichage indique "0".
Vous avez trois façons différentes pour vidanger l'eau :
- Sélectionnez le programme Vidange
Le lave-linge vidange l'eau sans effectuer l'essorage. Avant de choisir le
programme Vidange, le sélecteur de programmes doit être sur la position Arrêt.
- Appuyez sur la touche Départ/pause
Le lave-linge vidange l'eau et essore le linge en fonction de la nature du linge
à la vitesse maximum.
13
Notice d'utilisation
- Sélectionnez la vitesse d'essorage
Sélectionnez la vitesse d'essorage souhaitée en appuyant sur la touche
Essorage et enclenchez ensuite la touche Départ/pause.
Attention : si l'eau n'est pas vidangée dans les 19 heures, le lave-linge effectue
la vidange automatiquement.
Touche départ différé
Le départ différé vous permet de retarder le départ
d'un programme jusqu'à 19 heures (pour profiter
éventuellement d'un tarif de nuit avantageux).
Mise en route du départ différé :
- choisissez le programme et les options,
- indiquez le nombre d'heures au bout desquelles vous souhaitez que votre
programme commence (celui-ci apparaît dans la fenêtre d'affichage) en
exerçant une pression continue sur la touche pour un déroulement rapide
du temps ou appuyez plusieurs fois sur la touche pour avancer d'heure en
heure,
- appuyez sur la touche Départ/pause. Le décompte est affiché d'heure en
heure. Les heures affichées dans la fenêtre d'affichage correspondent à des
heures pleines.
A l'heure désirée, le programme sélectionné démarre.
Modification du départ différé :
- Appuyez sur la touche Départ/pause.
- Appuyez sur la touche Départ différé afin que le nouveau nombre
d'heures au bout desquelles vous souhaitez que le programme commence
apparaisse dans la fenêtre d'affichage ; si vous désirez annuler la départ
différé, amenez le sélecteur de programmes sur la position Arrêt et
resélectionnez votre programme.
- Appuyez de nouveau sur la touche Départ/pause de façon à activer la
nouvelle sélection du départ différé ou pour démarrer le nouveau programme (dans le cas où le départ différé a été annulé).
Attention : Si vous employez une lessive liquide pour un cycle de lavage avec
départ différé, utilisez une boule doseuse que vous placerez directement dans
le tambour et choisissez un programme sans prélavage. Si vous voulez
effectuer un prélavage en même temps qu'un départ différé, veuillez utiliser
alors une lessive en poudre.
Fenêtre d'affichage
Cette fenêtre d'affichage permet de visualiser les informations suivantes :
Durée du programme - départ différé - codes erreurs.
14
Notice d'utilisation
Annulation du programme :
Si vous souhaitez annuler un programme, tournez la manette du sélecteur
de programmes sur la position Arrêt. Il est possible de choisir un nouveau
programme, après l'annulation du précédent.
Durée du programme :
Celle-ci est calculée en fonction de la charge maximale prévue pour chaque
type de textile. L'indication du temps de lavage apparaît en minutes dans
la fenêtre d'affichage et diminue de minute en minute.
Les durées de programmes peuvent varier en fonction de la température et
de la pression d'arrivée d'eau, ainsi que de la tension du secteur de votre
installation électrique ou encore en fonction des détections de mousse
pendant les rinçages ou de balourds en essorage. Celles-ci se réajustent
automatiquement en cours de cycle. Quand le programme est terminé, "0"
apparaît dans la fenêtre d'affichage.
Départ différé :
Vous pouvez activer le départ différé à l'aide de la touche Départ différé (19
heures maximum). Le temps écoulé décroît d'heures en heures.
Codes erreurs :
Des anomalies éventuelles dans le fonctionnement sont indiquées par un
code erreur sur l'affichage. Le code erreur représente une aide pour les
utilisateurs et pour le Service Après Vente (voir pages 34 à 36).
Touche Départ/pause
Cette touche a trois fonctions : départ - pause - poursuite du cycle après un
arrêt cuve pleine (option Nuit Silence Plus sélectionnée) ou un trempage.
Départ :
Après avoir choisi le programme de lavage, appuyez sur
cette touche pour faire démarrer le lave-linge ; le voyant correspondant
reste allumé.
Si vous avez sélectionné un départ différé, le compte à rebours commence.
La fenêtre Temps restant affiche la durée du programme ou le temps du
départ différé.
Pause :
En appuyant sur cette touche, le programme en cours s'interrompt. Il se
poursuit quand vous appuyez de nouveau sur cette touche. Pendant la
pause, le voyant de la touche Départ/pause clignote.
15
Loading...
