ADURO Aduro 9.4 User Manual
Version 6
Aduro 9.4
Brugsvejledning • Bedienungsanleitung • User Manual •
Eldningsinstruktion • Mode d’emploi
Ecolabel - EN 13240
www.aduro.dk / www.aduro.no / www.adurofire.de / www.aduro.fr
_______________________________________________________________________________________________________________________________
2
Tillykke med din nye Aduro brændeovn!
For at få mest mulig glæde og nytte af din nye Aduro brændeovn, er det vigtigt, at du læser betjeningsvejledningen
grundigt, inden brændeovnen installeres og tages i brug.
1.0 Generelt
1.1 Godkendelser
Aduro 9.4 opfylder den europæiske standard EN 13240 samt Norsk standard NS 3058 og er dermed godkendt til
montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. Produktdokumentation for
Norge har Sintef nr. 110-0332 og kan downloades fra www.aduro.no eller på www.nbl.sintef.no. Aduro 9.4 er
yderligere Svanemærket, hvilket understreger, at brændeovnen opfylder de stengeste miljøkrav og produceres på
en miljømæssig forsvarlig måde. DoP (Declaration of Performance) findes på www.aduro.dk.
1.2 Tekniske data
Nominel effekt
6 kW
Røgafgang
Ø150 mm top/bag
Mål (HxBxD)
752 x 500 x 460 mm
Afstand fra centrum røgstuds til bagkant
ovn
208 mm
Vægt
88 kg
Materiale
Pladejern
Brændsel
Træ og træbriketter
Brændelængde max.
39 cm
Konvektionsovn
Primær-, sekundær- og tertiær lufttilførsel
Rudeskyl
Askeskuffe
Virkningsgrad
81,3%
Energieffektivitetsindeks
108,9
Energieffektivitetsklasse
A+
Skorstenstræk
12 Pa
Maksimal afbrændingsmængde per time:
- Træ
Ca. 3,1 kg
Varmeeffekt i bygninger med
- Optimal isolering
- Gennemsnitlig isolering
- Dårlig isolering
150 m2
100 m2
60 m2
1.3 VIGTIGT: PRODUKTIONSNUMMER
På brændeovnen er der angivet et produktionsnummer nederst på typeskiltet bag på ovnen. Vi anbefaler, at du
noterer nummeret i nedenstående felt inden montering. Af hensyn til garantien og ved øvrige henvendelser er det
vigtigt, at du kan oplyse dette nummer.
P/ Nr.
Dansk
_______________________________________________________________________________________________________________________________
3
1.4 Hjemtransport
Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at fjerne
løse dele fra brændkammeret, dvs. støbejernsrist og løse ildfaste sten, samt tage askeskuffen ud. Alternativt kan
du lade de ildfaste sten og støbejernsristen blive i brændkammeret og herefter fylde det op med
overskudsemballage, så de løse dele fastholdes.
Brug venligst træ fra emballeringen til første optænding. Plasticemballgen smides ud.
2.0 Installation af brændeovnen
Du må gerne selv installere din brændeovn – det kan dog anbefales at tage din skorstensfejer med på råd. Det er
vigtigt at være opmærksom på, at alle lokale forordninger og regler, inklusive dem der henviser til nationale og
europæiske standarder, skal overholdes ved installation af brændeovnen. Du kan også søge råd om installation
hos din forhandler.
Bemærk: Brændeovnen må først tages i brug, når den er godkendt af den lokale skorstensfejer.
PRØVNINGSATTEST
Efter godkendelse skal skorstensfejeren underskrive prøvningsattesten (se side 11), som dokumentation for, at
ovnen opfylder miljøkravene i henhold til Brændeovnsbekendtgørelsen, der trådte i kraft 1. juni 2008.
For Norge: Installasjon av nye ildsteder skal meldes til de lokale bygningsmyndigheter. Huseier står selv ansvarlig
for at alle krav til sikkerhet er ivaretatt på en forskriftsmessig måte og er forpligtet til at få installasjonen inspisert og
sikkerheten bekreftet av en kvalifisert kontrollør. Lokalt feiervesen må informeres dersom installasjonen medfører
endret feiebehov.
2.1 Ovnens placering/afstandskrav
Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstående skema og
illustration. Står brændeovnen op ad en murstensvæg eller andre ikke brændbare materialer, er der ingen
minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften anbefales det
dog at holde cirka 5-10 cm afstand til væggen.

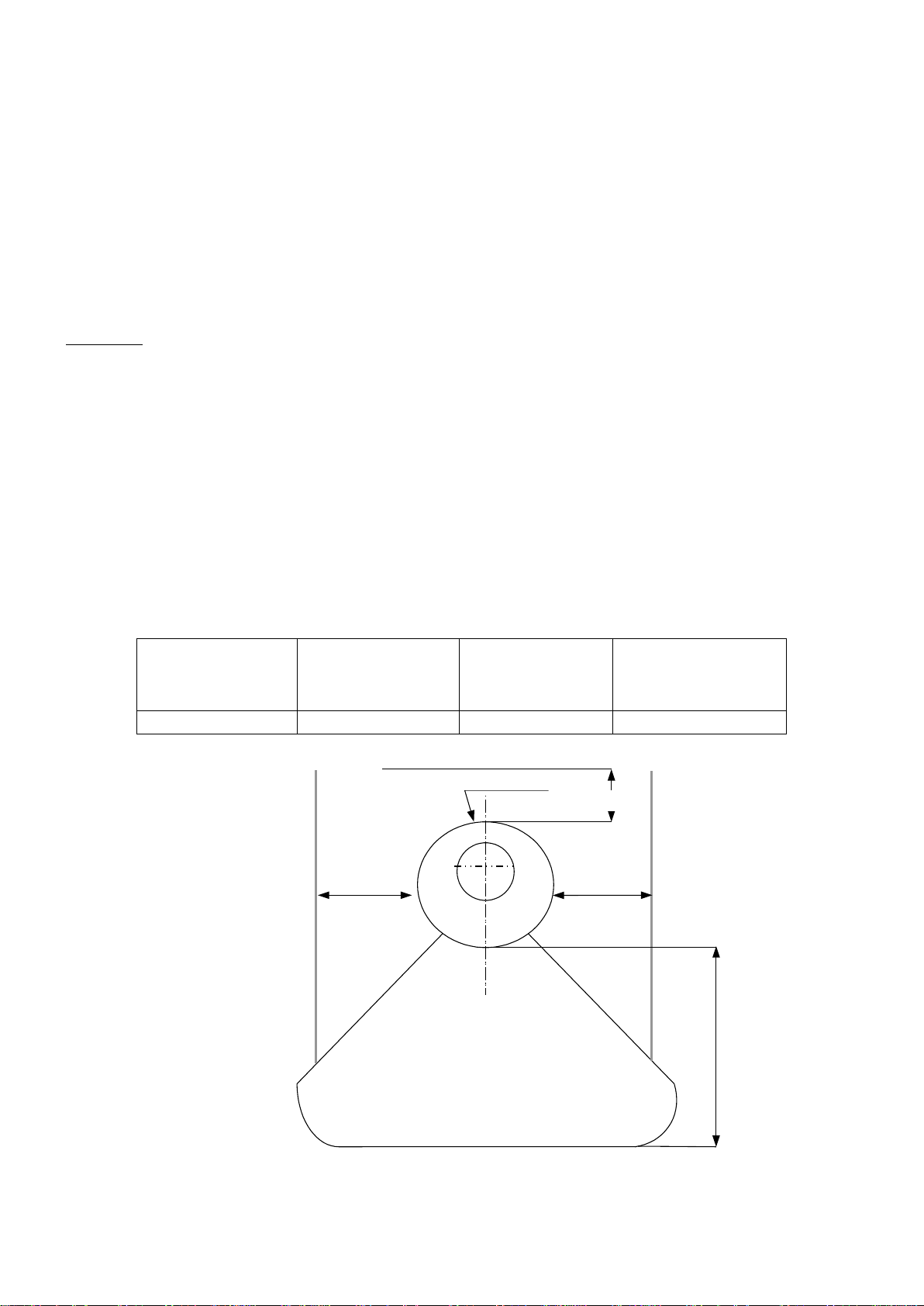

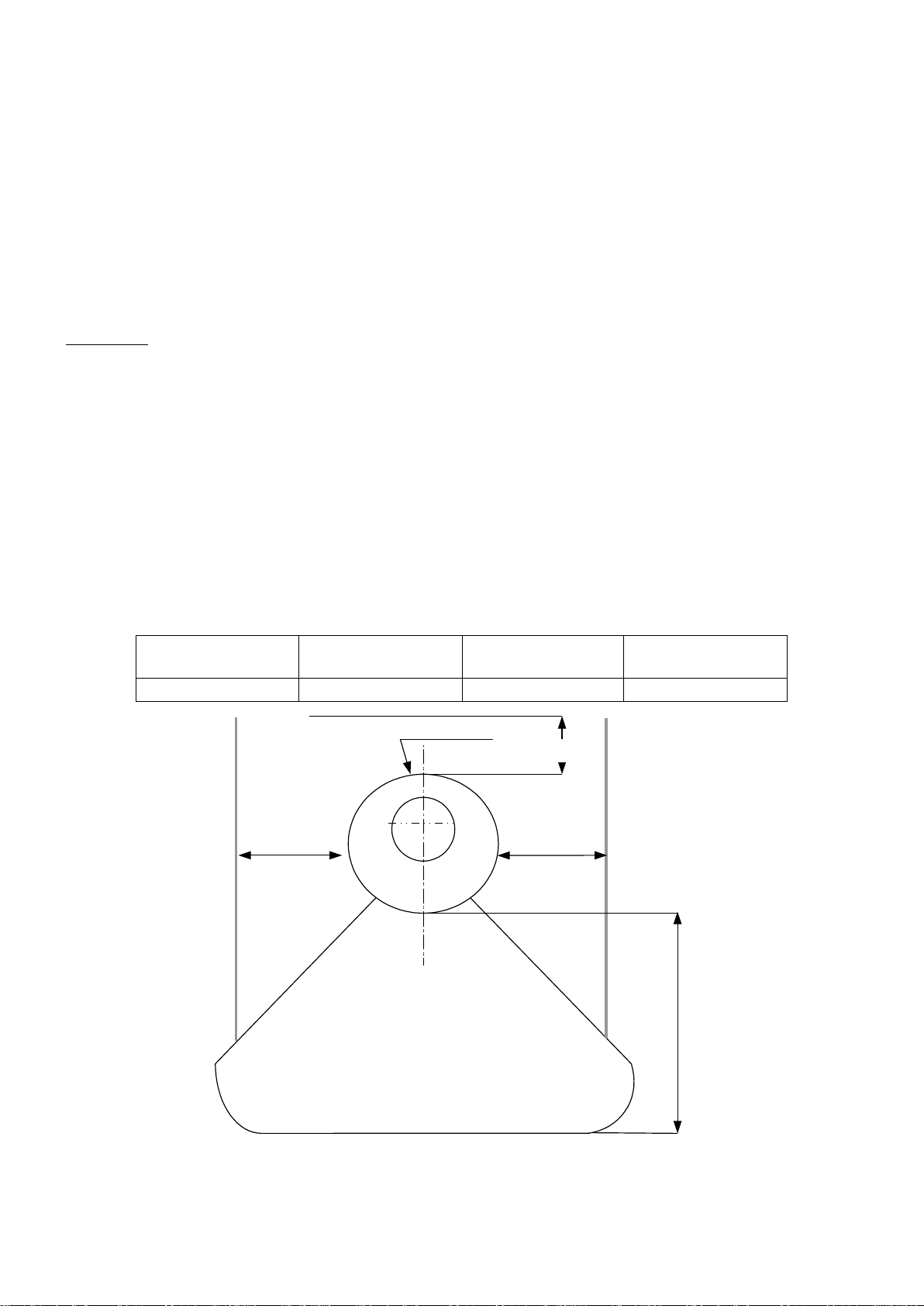

Afstand til brændbart materiale
Bag ovn
Bag ovn med
isoleret røgrør
Ved siden af ovn
Møbleringsafstand
foran ovn
15 cm
10 cm
70 cm
90 cm
Bagside
90
7070
15 / *10
*med isoleret rør
_______________________________________________________________________________________________________________________________
4
Bemærk: Fastgørelse / ophængning af brændeovnen
Med ovnen leveres et vægbeslag. Dette skal fastgøres forsvarligt til væggen inden ovnen kan monteres/
ophænges herpå. Spørg din byggemateriale leverandør til råds om velegnet fastgørelsesmateriale/-skruer/-bolte/ankre til ovnen/væggen, inden montagen. DER MÅ KUN ANVENDES BEFÆSTIGELSESMATERIALE, SOM IKKE
KAN SMELTE. Ovnen vejer 90 kg. Spørg iøvrigt din skorstensfejer (som skal syne brændeovnen), hvis du er i tvivl
om det lovmæssige. Bemærk: Underkanten af ovnen skal være mindst 28 cm over gulvet.

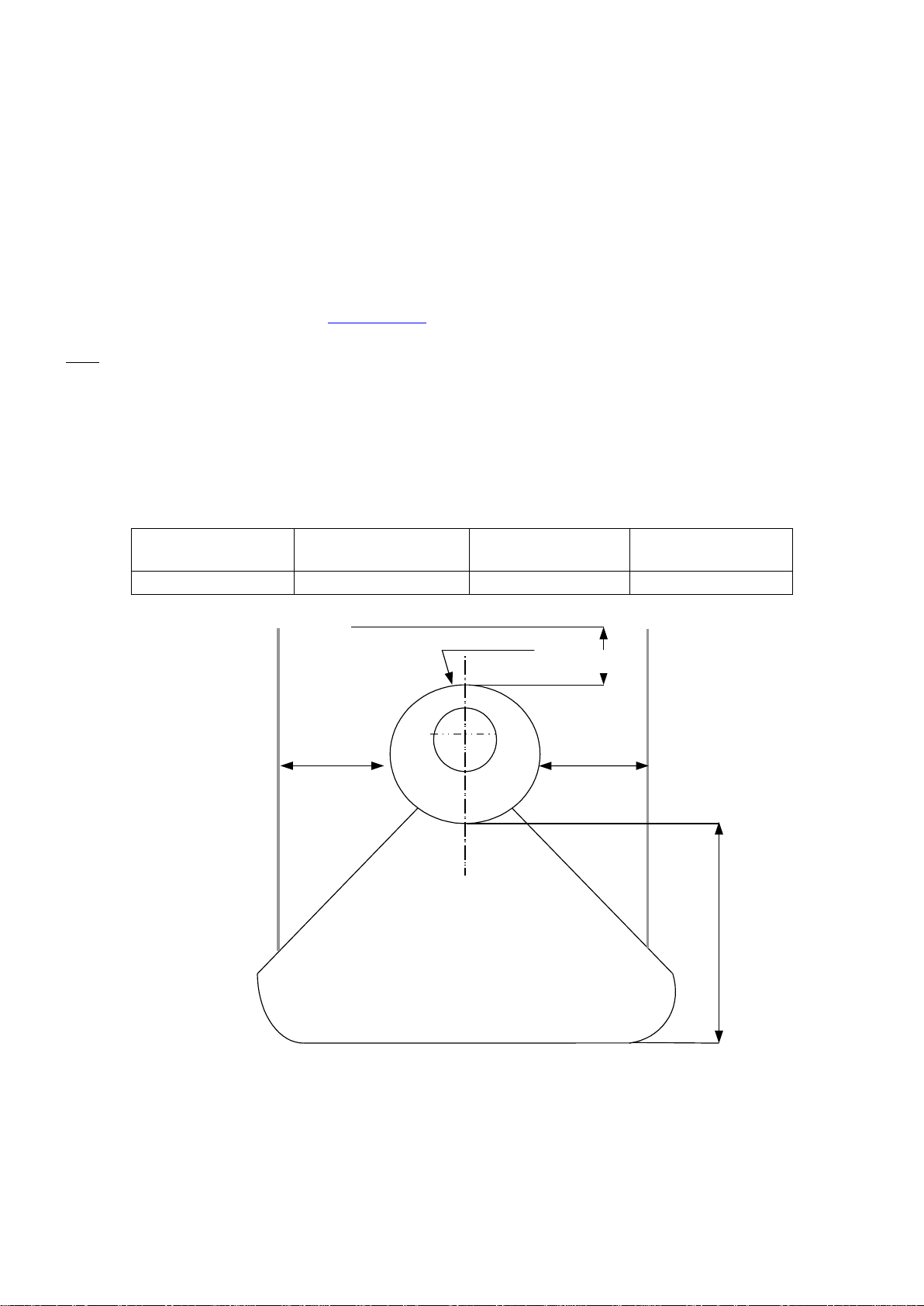

For at en brændeovn kan placeres på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er et ikke
brændbart underlag nødvendigt. Gulvpladens størrelse afhænger af brændeovnens størrelse og skal minimum
dække 30 cm foran brændeovnen og 15 cm til hver side. I Norge er det ikke et krav, at golvplattan skal dekke 15
cm till var sida. Vi anbefaler imidlertid, at golvplattan minimum dekker 5-10 cm till sidan.
2.2 Rørtilslutning
Aduro 9.4 er fra fabrikken monteret med røgafgang i toppen. Ønskes røgafgang bagud tages den runde plade af
bagpladen øverst bag på ovnen og derefter byttes røgstudsen (der sidder ved topafgangen oven på ovnen) med
dækpladen (der dækker bagudgangen). Topafgangen afsluttes med en pynteplade, som ligger i askeskuffen. Til
Aduro brændeovne anvendes et røgrør med en diameter på 150 mm.

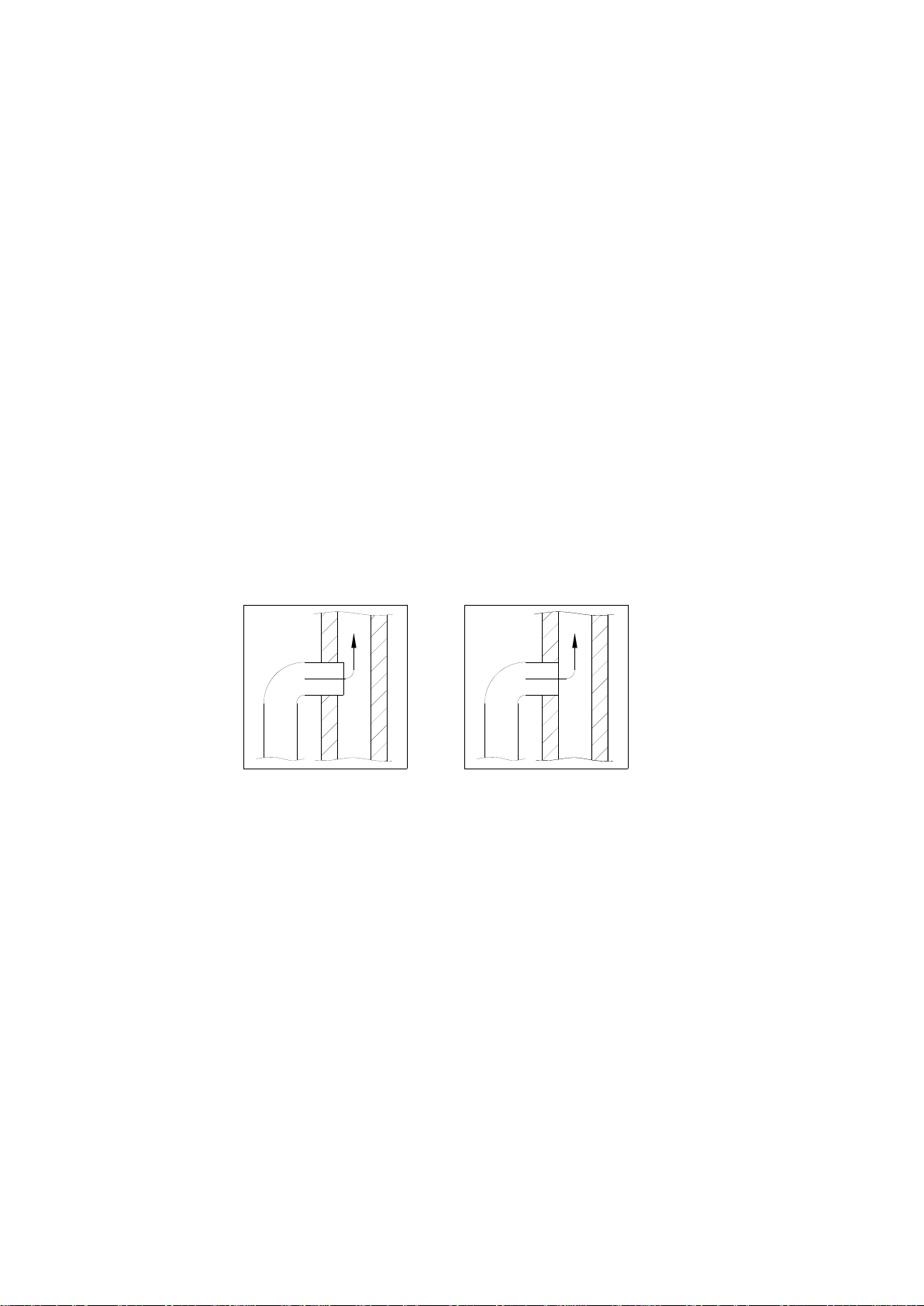

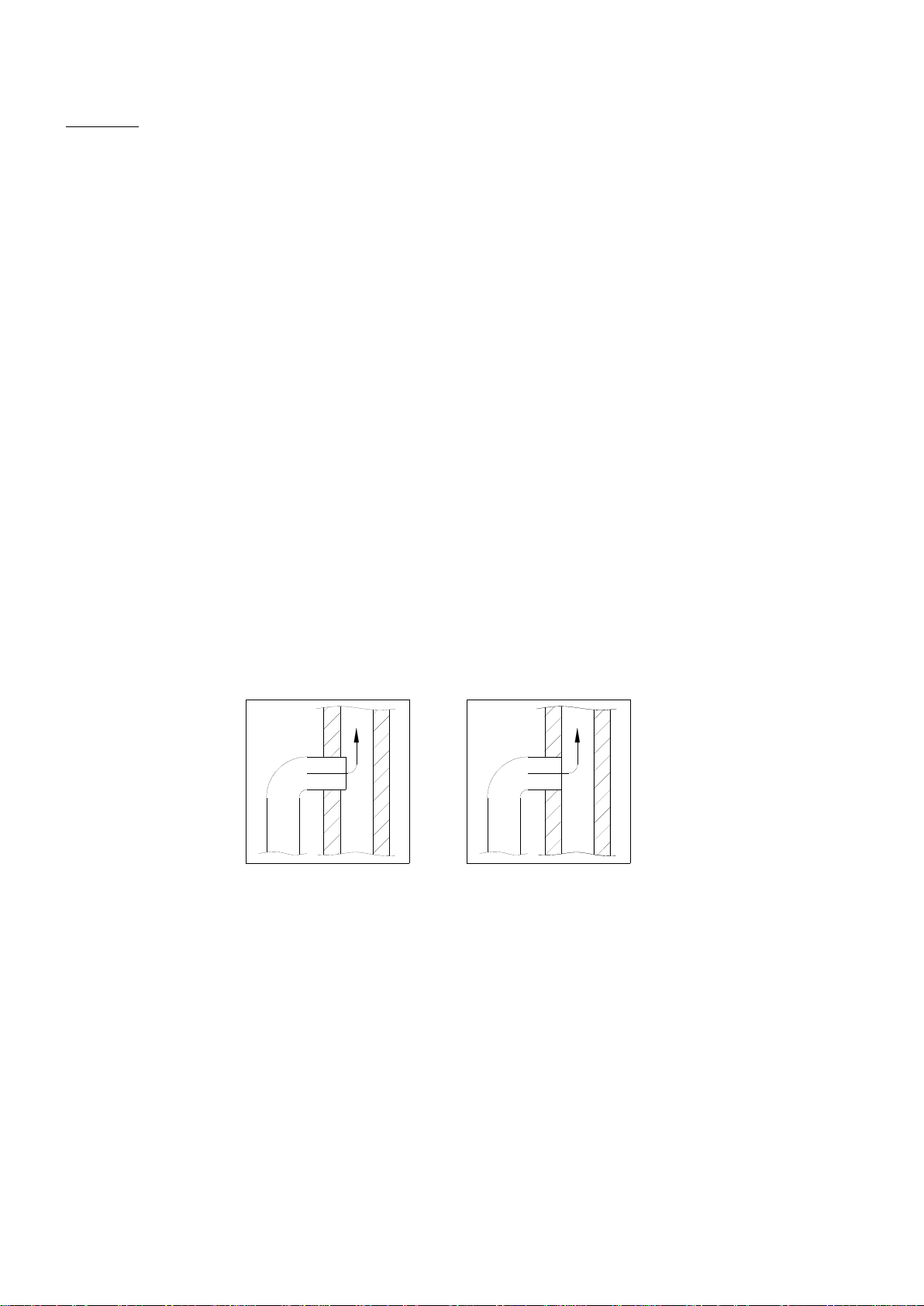

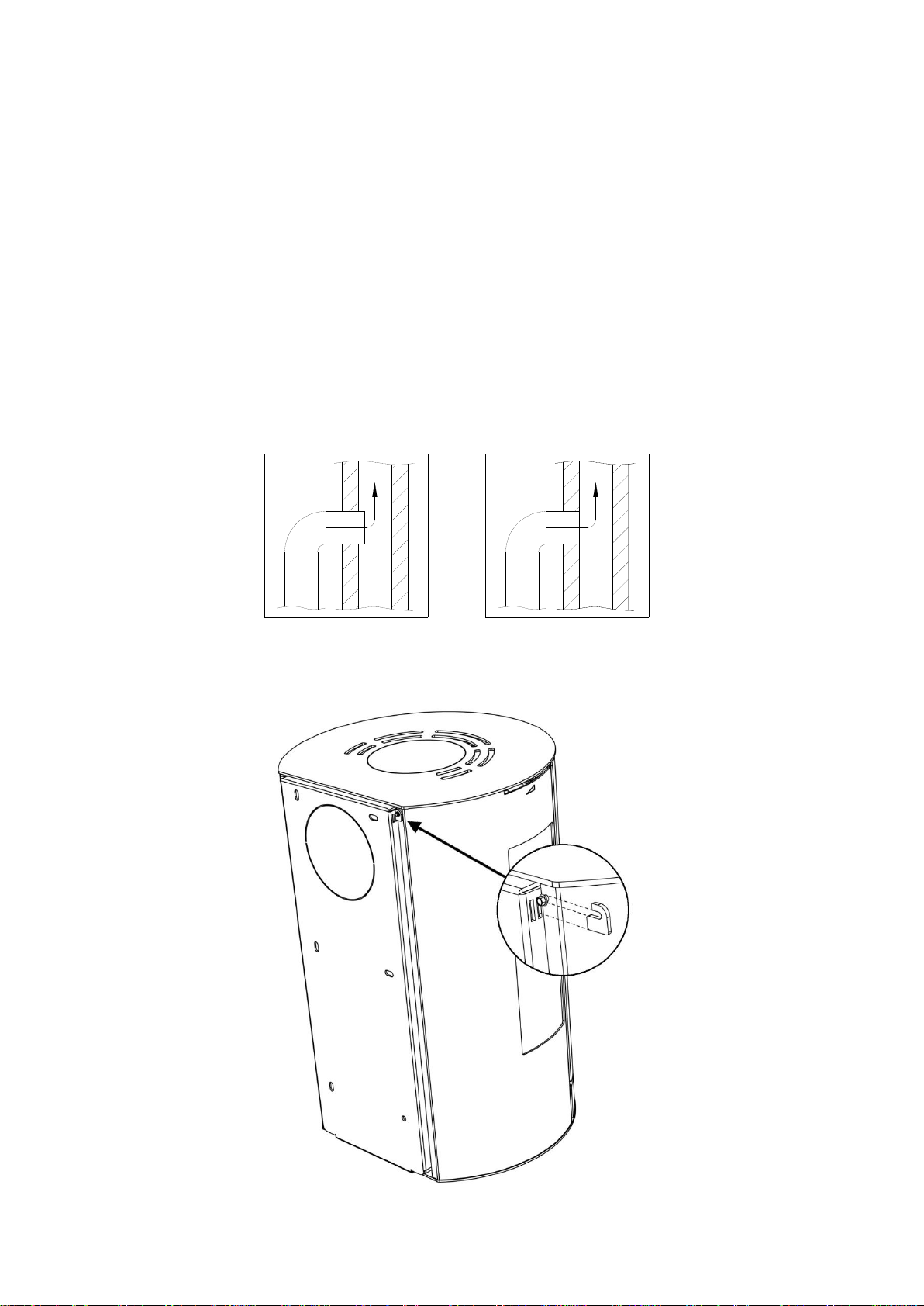

2.3 Tilslutning til muret skorsten
Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen eller et buet røgrør via topafgangen.
Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med pejsemørtel. Herefter
placeres brændeovnen, og røgrøret sættes på plads. Der lægges en tynd pakning mellem røgrør og murbøsning
for at tætne samlingerne. Røgrøret skal gå 5-10 cm ind i murbøsningen, men må ikke gå ind og blokere for
åbningen i skorstenen (se illustration nedenfor).
X
_______________________________________________________________________________________________________________________________
5

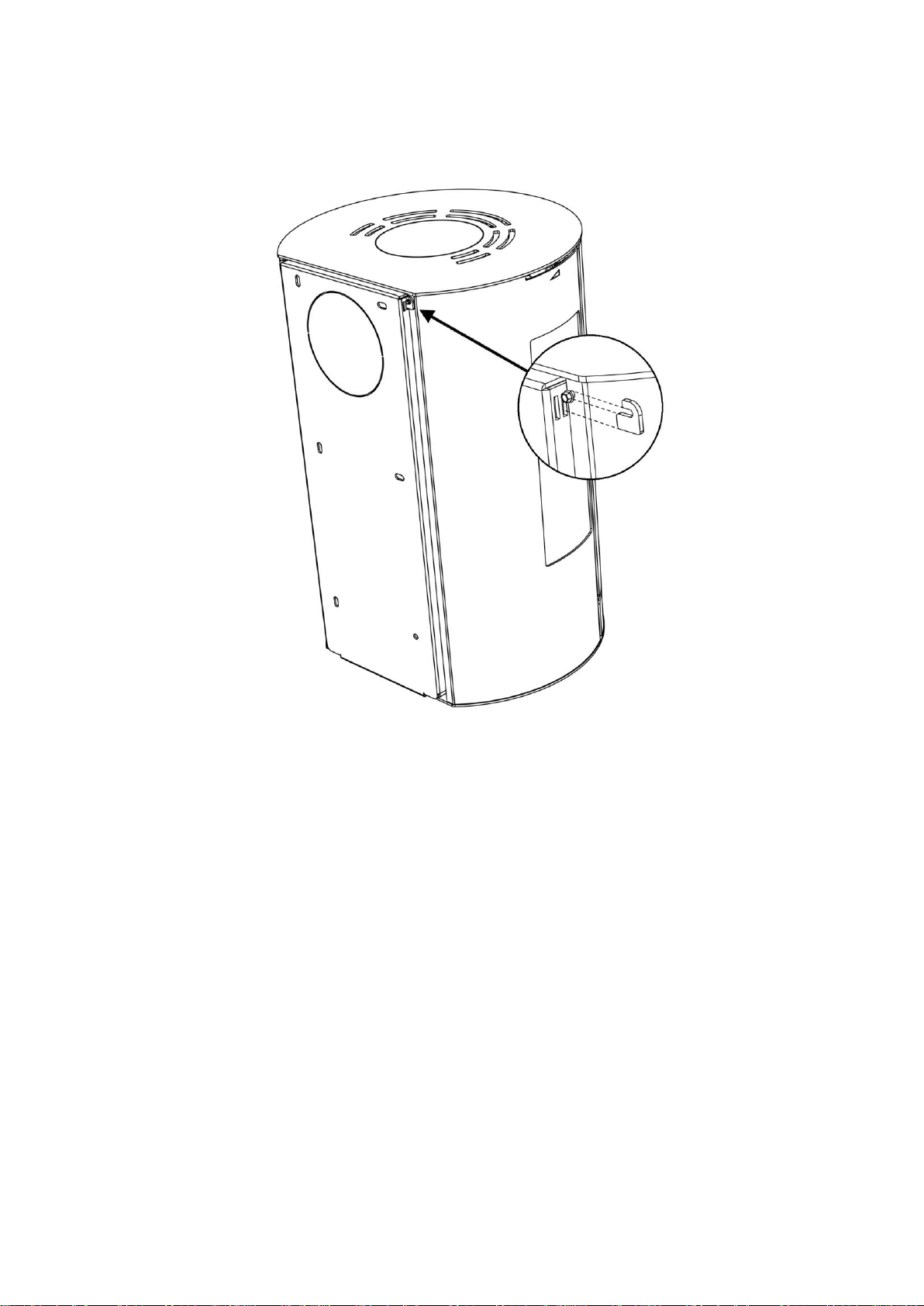

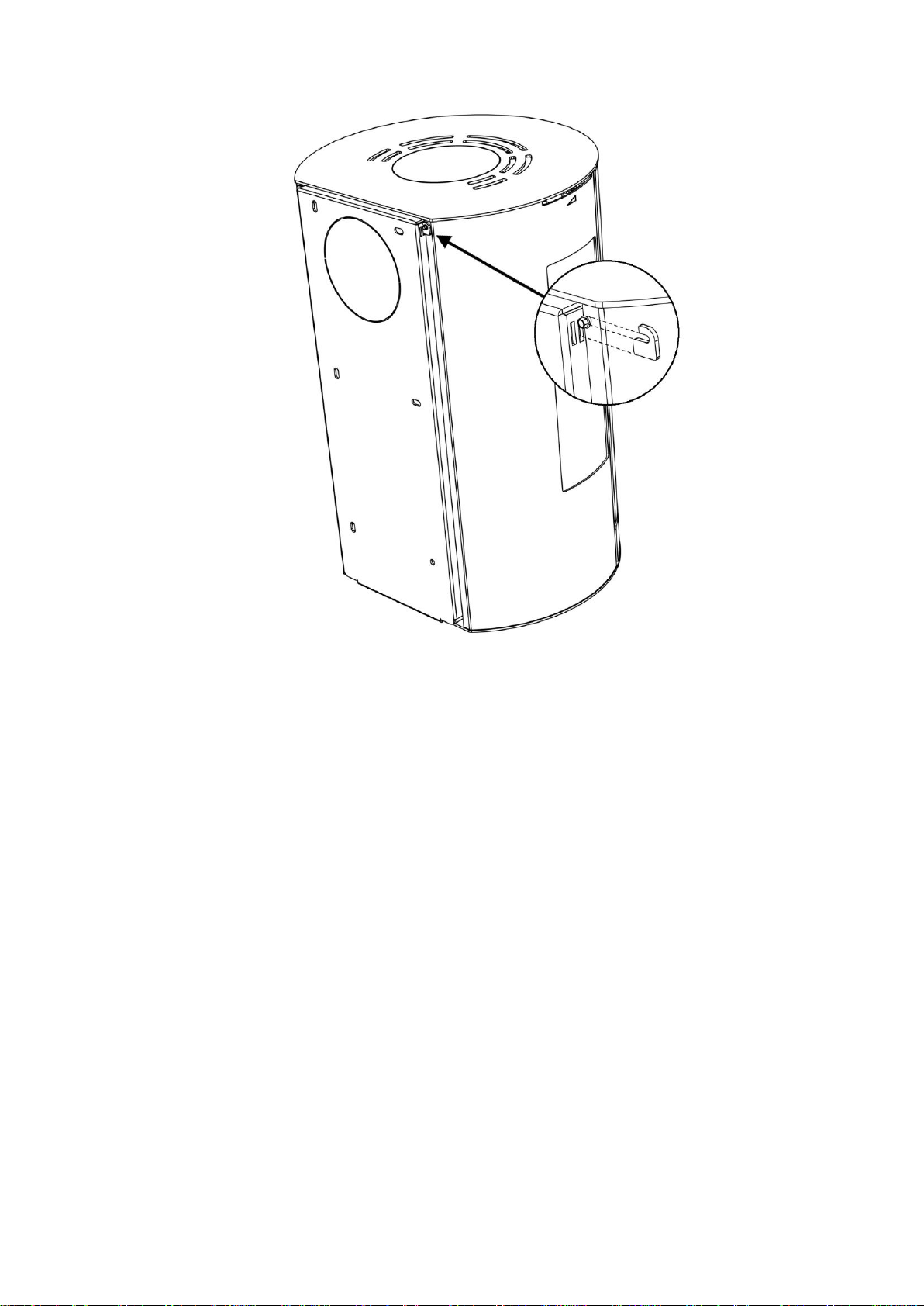

Når vægbeslaget er monteret og fastgjort korrekt, skubbes ovnen på plads og ovnen fastgøres under bunden med
en skrue til vægbeslaget. Ovnen kan også justeres i toppen af vægbeslaget som vist på illustrationen herunder.
Læs eventuelt mere om de danske regler i Bygningsreglement for småhuse udgivet af Byggestyrelsen.
Brændeovnen kan tilsluttes til en skorsten med flere påmonterede varmekilder.
3.0 Fyring i brændeovnen
3.1 Vigtige sikkerhedsoplysninger
• Brændeovnen bliver varm under brug, og der skal derfor udvises fornøden forsigtighed.
• Opbevar aldrig let antændelige væsker som benzin i nærheden af brændeovnen og anvend aldrig let
antændelige væsker til at antænde brændet i brændeovnen.
• Tøm aldrig askeskuffen, når brændeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24 timer
efter, at ilden er gået ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der ingen gløder er
i asken.
• Lågen skal være lukket, mens brændeovnen bruges. Kun de første minutter under optænding kan lågen
stå på klem.
• I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.
3.2 Hvilket træ er egnet til fyring?
Træ og træbriketter. Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 år udendørs under tag.
Træ, der opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Træet skal helst
fældes om vinteren, for da er meget af fugtigheden i træet trukket ned i rødderne. For at opnå optimal afbrænding
må træets fugtighed ikke overstige 18 %, hvilket svarer til ca. et års opbevaring udendørs under tag. Træets
fugtighed kan måles ved hjælp af en fugtmåler eller ved at smøre opvaskemiddel i den ene ende af træet og puste i
den anden ende. Hvis træet er tørt nok, vil der komme sæbebobler. Træet kløves i stykker med en diamater på ca.
10 cm og en brændelængde på max 39 cm. Ved anvendelse af for fugtigt træ reduceres ovnens virkningsgrad
betydeligt og partikelemissionen øges.
_______________________________________________________________________________________________________________________________
6
Det er forbudt at afbrænde lakeret træ, imprægneret træ, spånplader, papir og andet affald. Afbrænding af disse
materialer skader både miljøet, brændeovnen og dit helbred. Fossile brændsler må ikke anvendes.
3.3 Hvordan tænder jeg op i min brændeovn?
Optændingen er meget afgørende for en hurtig og effektiv start på forbrændingen.
1) Åbn for opstartsspjældet/primærspjældet nederst under lågen og sekundærluften/sekundærspjældet øverst
bag lågen. Primærspjældet bruges i starten til at få bålet i gang, mens sekundærluften holder bålet ved

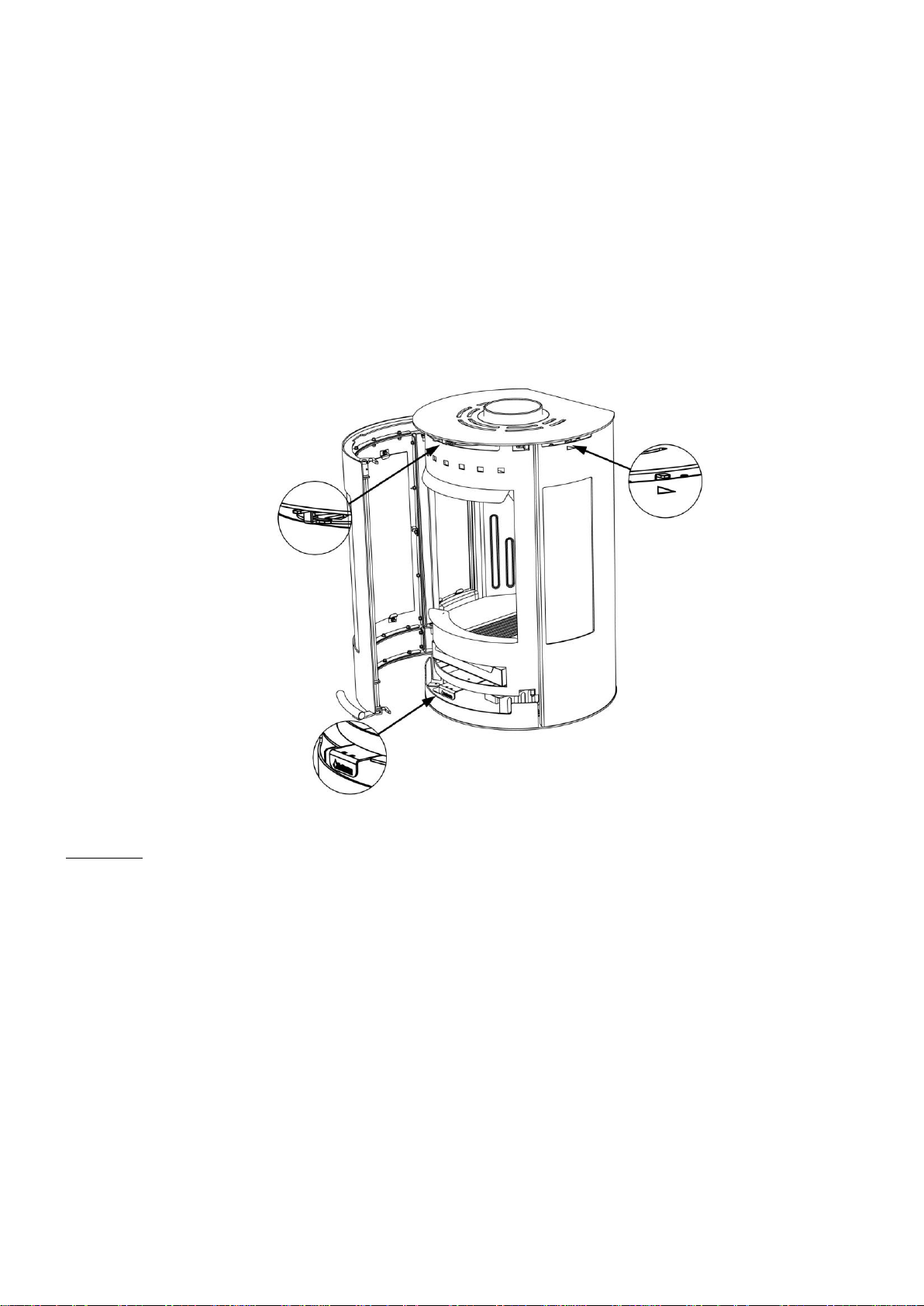

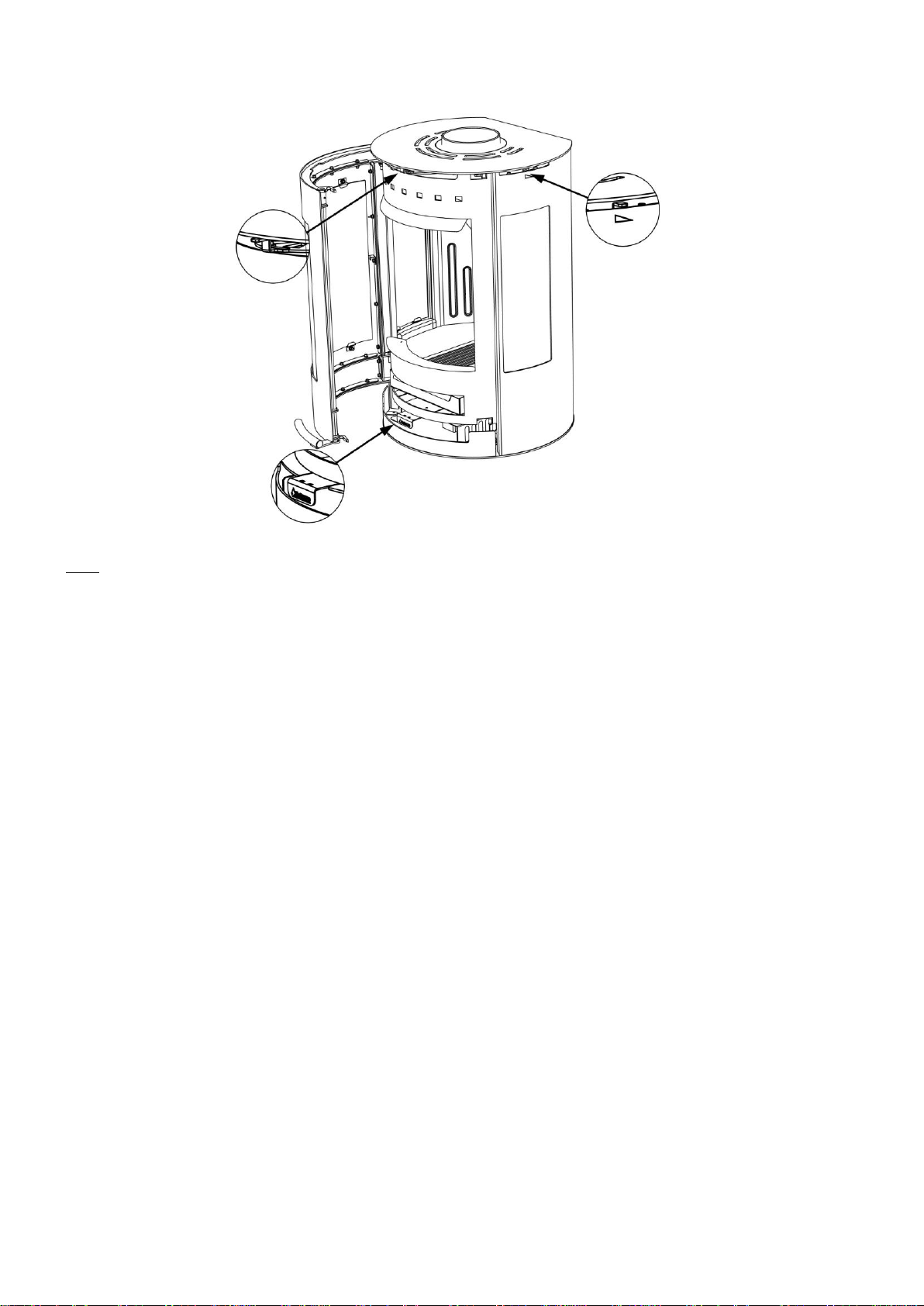

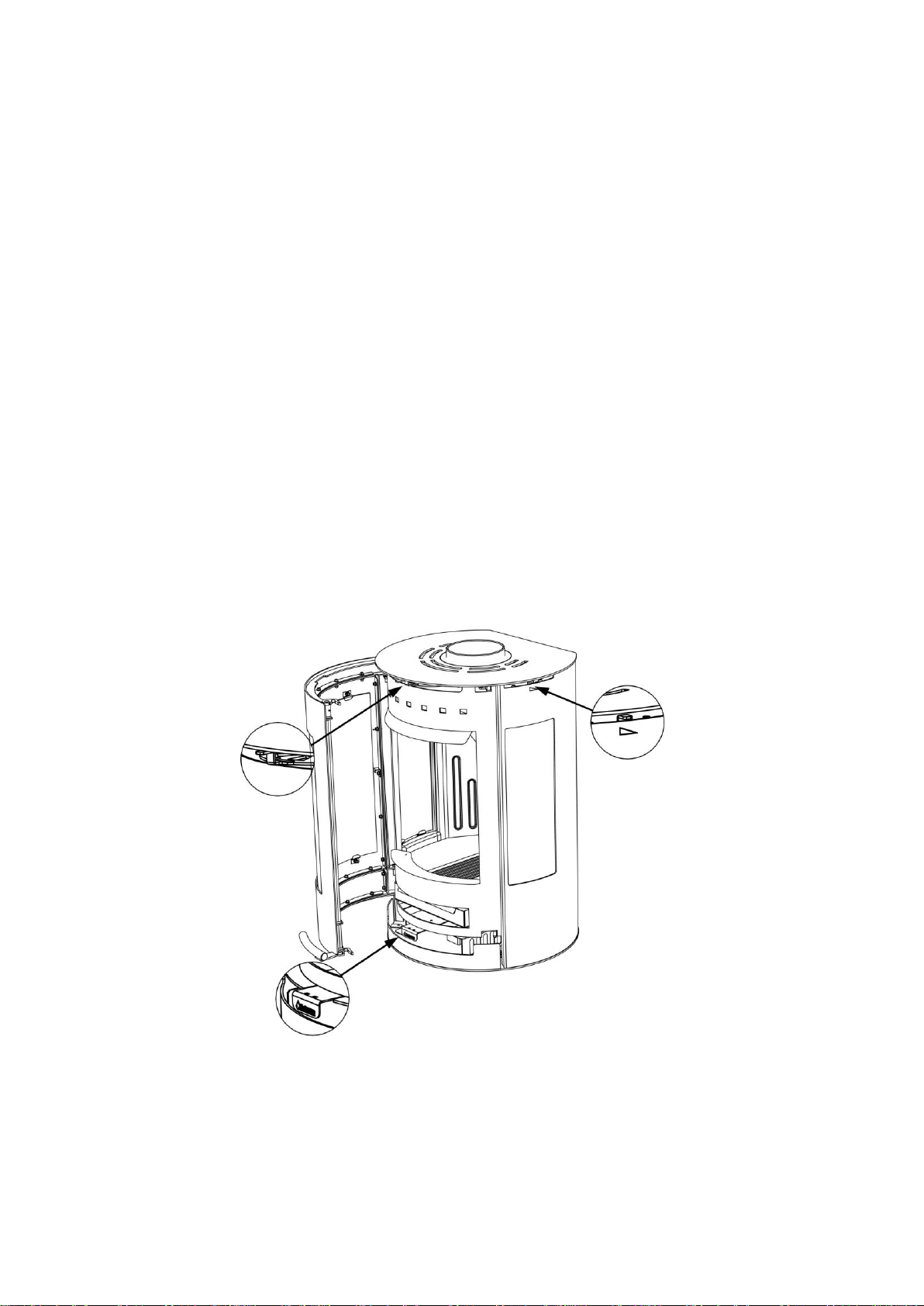

lige. Nedenstående illustration viser brændeovnen set fra fronten med angivelse af spjældene.
2) Læg et kløvet stykke træ på tværs i brændkammeret og placer to optændingsbriketter op ad træet. Tænd
briketterne og læg hurtigt et nyt stykke kløvet træ tæt op af briketterne og et par små stykker træ på tværs
ovenpå. Der skal kunne komme luft til briketterne samtidig med, at træstykkerne skal ligge tæt og ”varme”
hinanden.
3) Hold lågen ca. 1 cm på klem, indtil glasset er så varmt, at du ikke længere kan røre det. Luk herefter lågen.
Når der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst under lågen.
Bemærk: betjeningsgreb bliver varme, når brændeovnen bruges. Anvend derfor den medfølgende handske til
betjening af ovnen.
3.4 Første optænding
Ovnen er pakket i emballage som kan genbruges (træ og plast). Dette skal bortskaffes i henhold til national
bestemmelse vedr. bortskaffelse af affald. Træet fra emballagen kan eventult saves i mindre stykker og bruges ved
første optænding.
De første gange brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er ganske
normalt. Det skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning i denne periode. Det
er ligeledes vigtigt at fyre forsigtigt de første 2-3 gange, da brændeovnen herved kan udvide sig langsomt.
Desuden bør du være opmærksom på, at ovnen under opvarmning og nedkøling kan give nogle såkaldte
„klikkelyde“, a la når du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet
udsættes for.
Under første optænding, som bør foretages med ca. 1 kg træ, er det ligeledes en god ide at lade lågen stå på klem,
og den må ikke lukkes, før ovnen er kold. Dette bør gøres for at forhindre, at pakningen klistrer fast på selve ovnen.
3.5 Hvordan fyrer jeg i min brændeovn?
Brændeovnen er beregnet for intermitterende forbrænding. Det betyder, at hver påfyring brændes ned til gløder, før
der genpåfyres.

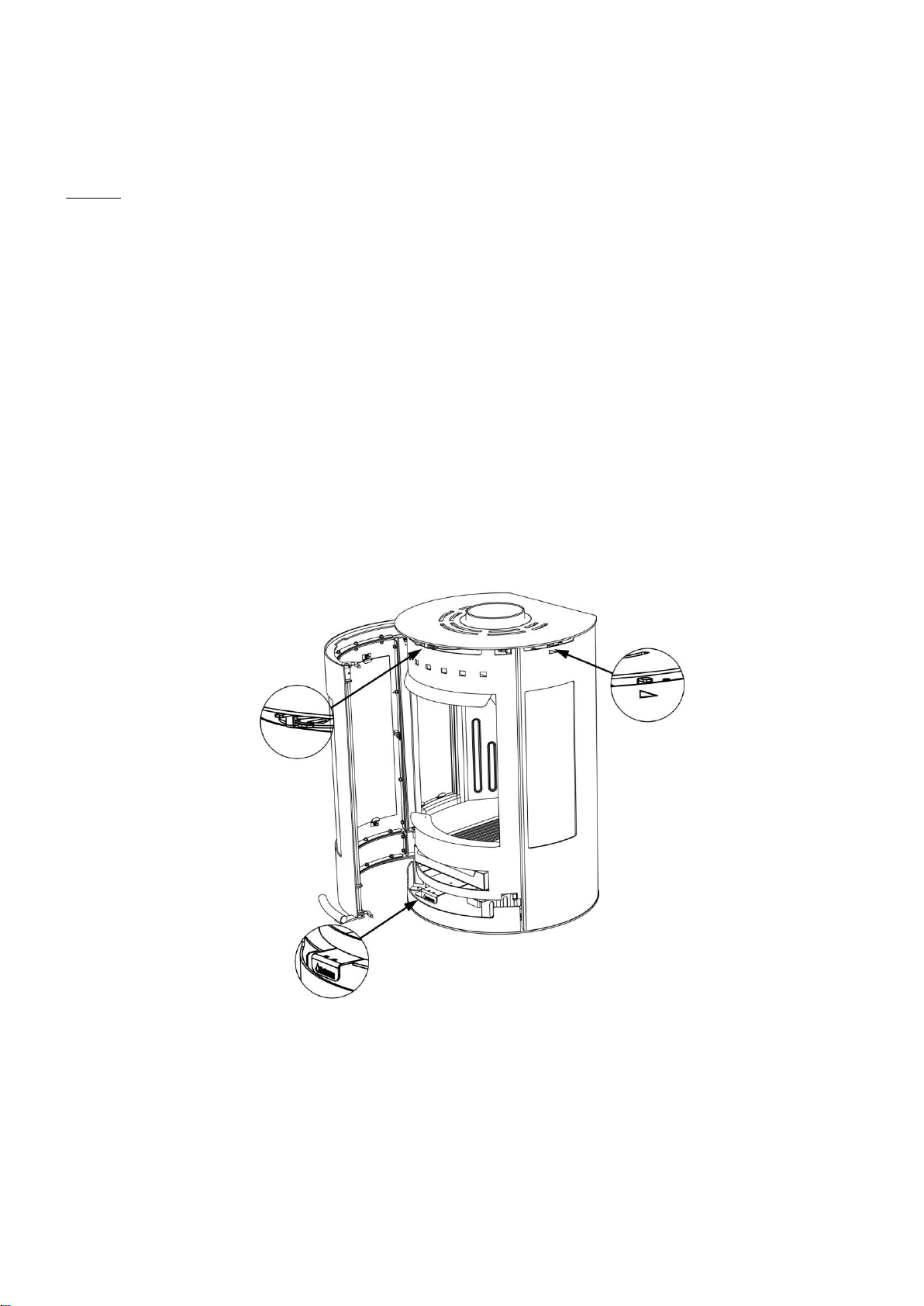

Primærspjæld
Sekundærspjæld
Sekundærspjæld sideruder
_______________________________________________________________________________________________________________________________
7
For at få den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker brænde
giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet mere gas.
Dernæst afgør mængden af træ i brændkammeret også forbrændingen. Til normal brug bør du ikke lægge mere
end to stykker træ ind. Hvis du ønsker en høj effekt, kan du lægge mere træ på. Den nominelle varmeydelse opnås
ved at påfyre ca. 2,2 kg træ pr. time.
3.6 Sekundærspjæld
Sekundærspjældet øverst bag lågen skal altid være åbent, mens der fyres i brændeovnen. Med dette spjæld kan
du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Mod højre skruer du op for
lufttilførslen og mod venstre skruer du ned. Brændeovnen fungerer under normale omstændigheder med dette
spjæld mellem 60 % og 100 % åbent. Du må aldrig lukke så langt ned for luftspjældet, at flammerne går ud. Der
skal altid være synlige flammer for at opnå en ren og effektiv forbrænding. For lav lufttilførelse kan føre til dårlig
forbrænding, høje emissioner og en dårlig virkningsgrad.
Rudeskyllet, der forhindrer sod på frontglasset, styres ligeledes af dette spjæld.
3.6.1 Sekundærspjæld - Sideruder
Rudeskylluft til sideruderne kan reguleres individuelt.

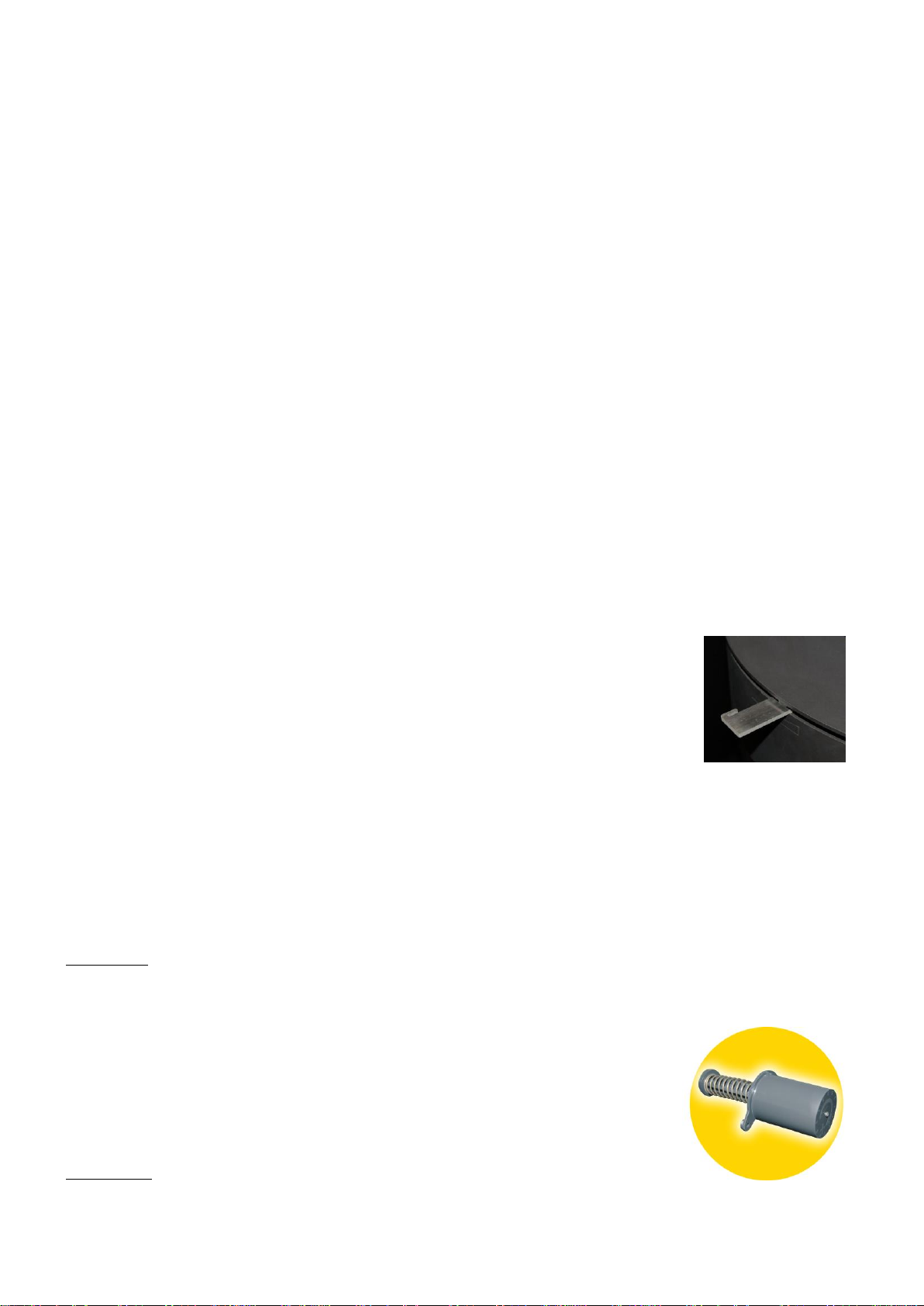

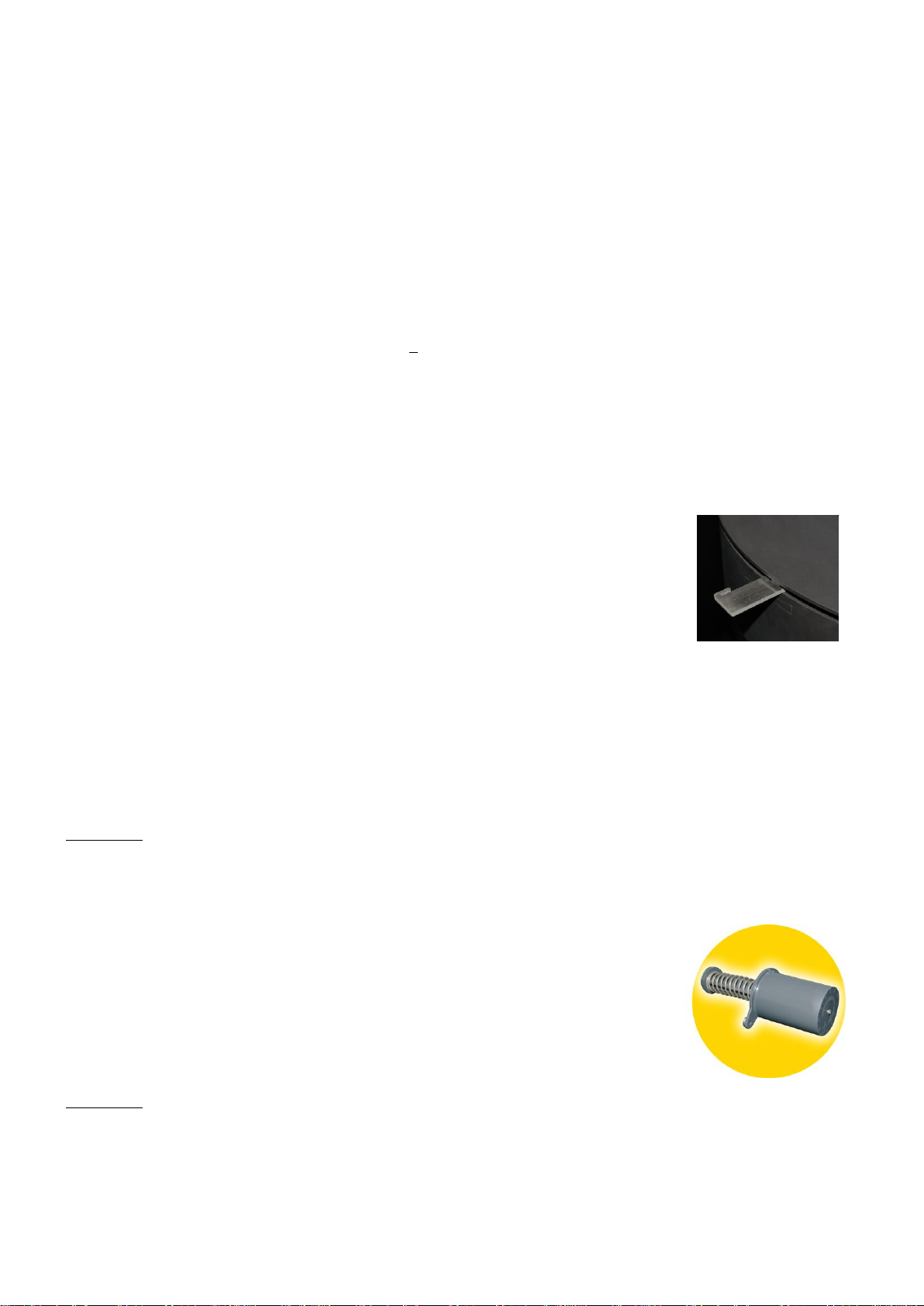

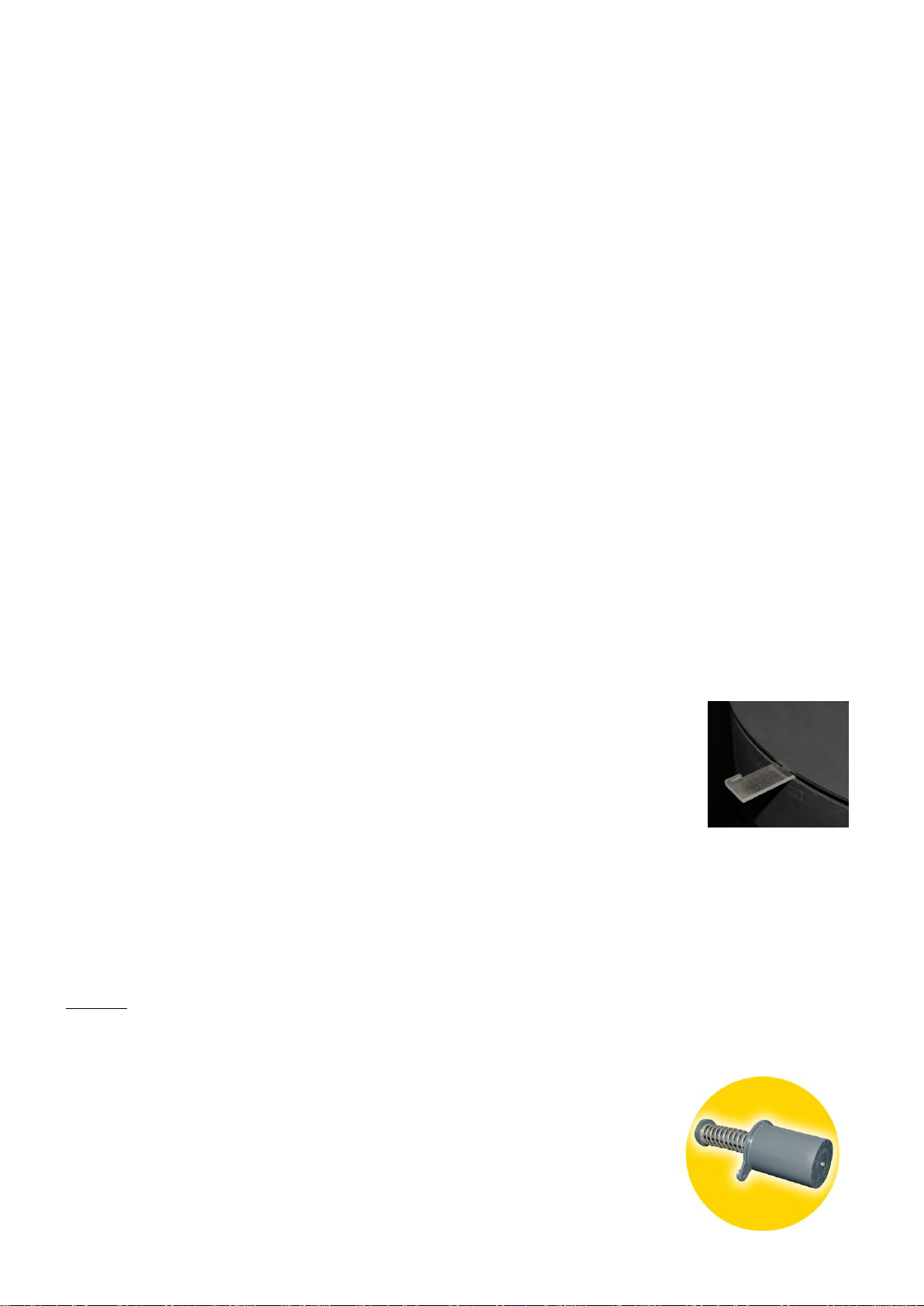

Aduro-nøgle: denne nøgle medfølger ovnen og har til formål at lette betjeningen af
sekundærspjældet. Nøglen påmonteres „grebet“, så du nemt kan justere lufttilførslen fra
side til side. Mod højre skruer du op for lufttilførslen og mod venstre skruer du ned.
3.7 Primærspjæld
Når du lægger nyt træ ind, skal der åbnes for primærspjældet nederst under lågen, indtil ilden har fået rigtig fat. For
at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er så lille, at det er
nødvendigt at åbne for primærspjældet i ca. 2 min. for at få ild i de nye brændestykker.
For at reducere risikoen for at der kommer aske ud af ovnen, når lågen åbnes for indfyring af nyt træ, er det en god
ide at åbne primærspjældet nederst under lågen ca. 1 minut før lågen åbnes. Dette resulterer i øget træk gennem
ovnen og reducerer risikoen for, at aske drysser ud.
Bemærk: hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,1 kg træ i timen, er der risiko for, at lakken
på ovnen misfarves og senere falder af. Ovnen kan senere efterlakeres, men det er ikke omfattet af producentens
garanti. Ligeledes er andre skader på ovnen der skyldes overfyring ikke dækket af garantien.
3.8 Aduro-tronic
Den patentanmeldte automatik Aduro-tronic kan betjene brændeovnen for dig. Du
skal således kun tænke på at lægge tørt træ i ovnen og aktivere automatikken.
Derefter klarer Aduro-tronic resten, og du kan nyde flammerne og den effektive
forbrænding. Aduro-tronic er en mekanisk løsning, der virker uden tilslutning af
strøm.
Bemærk: det er vigtigt altid at bruge tørt træ i rigtig størrelse for at opnå den
optimale forbrænding.
_______________________________________________________________________________________________________________________________
8

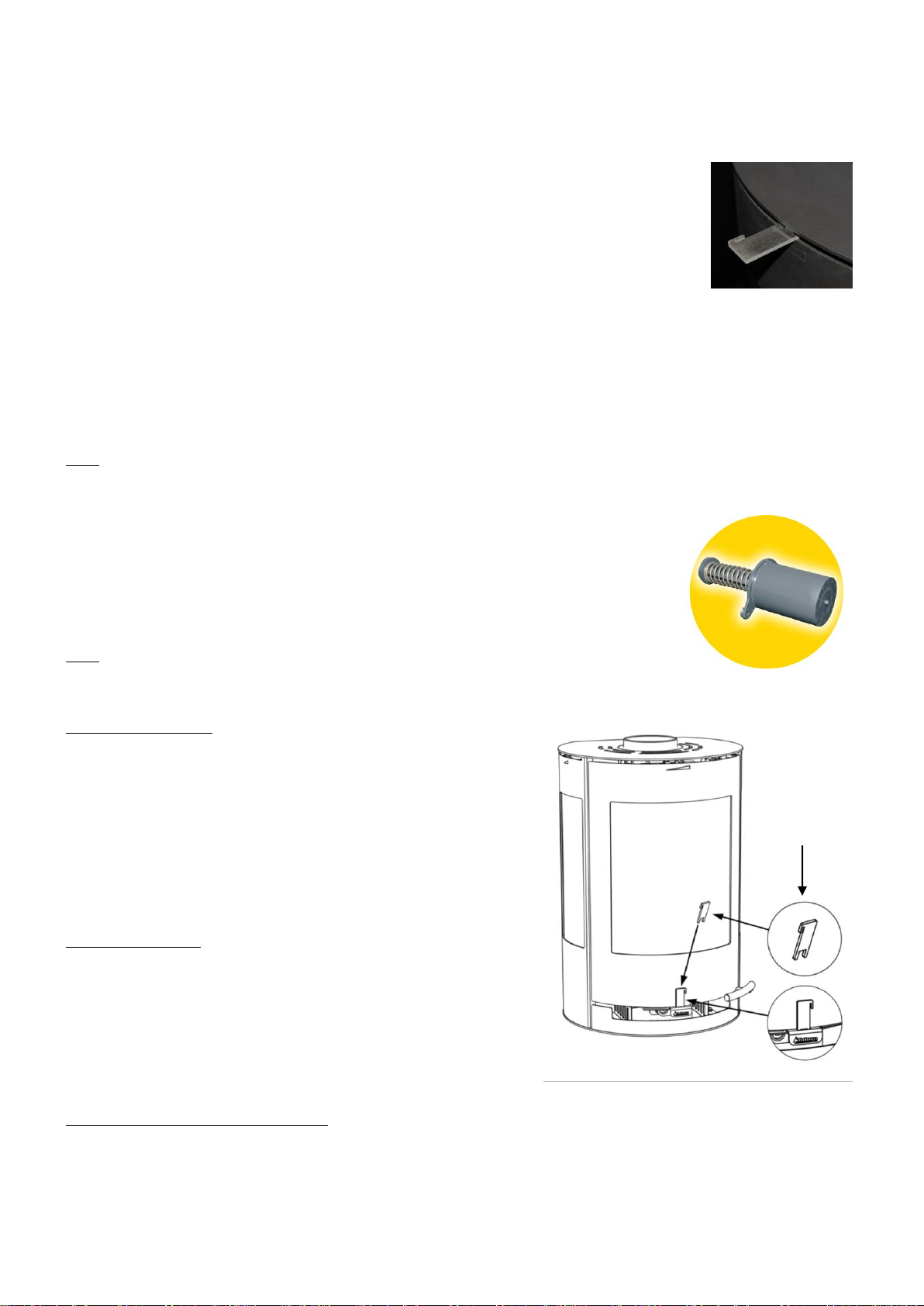

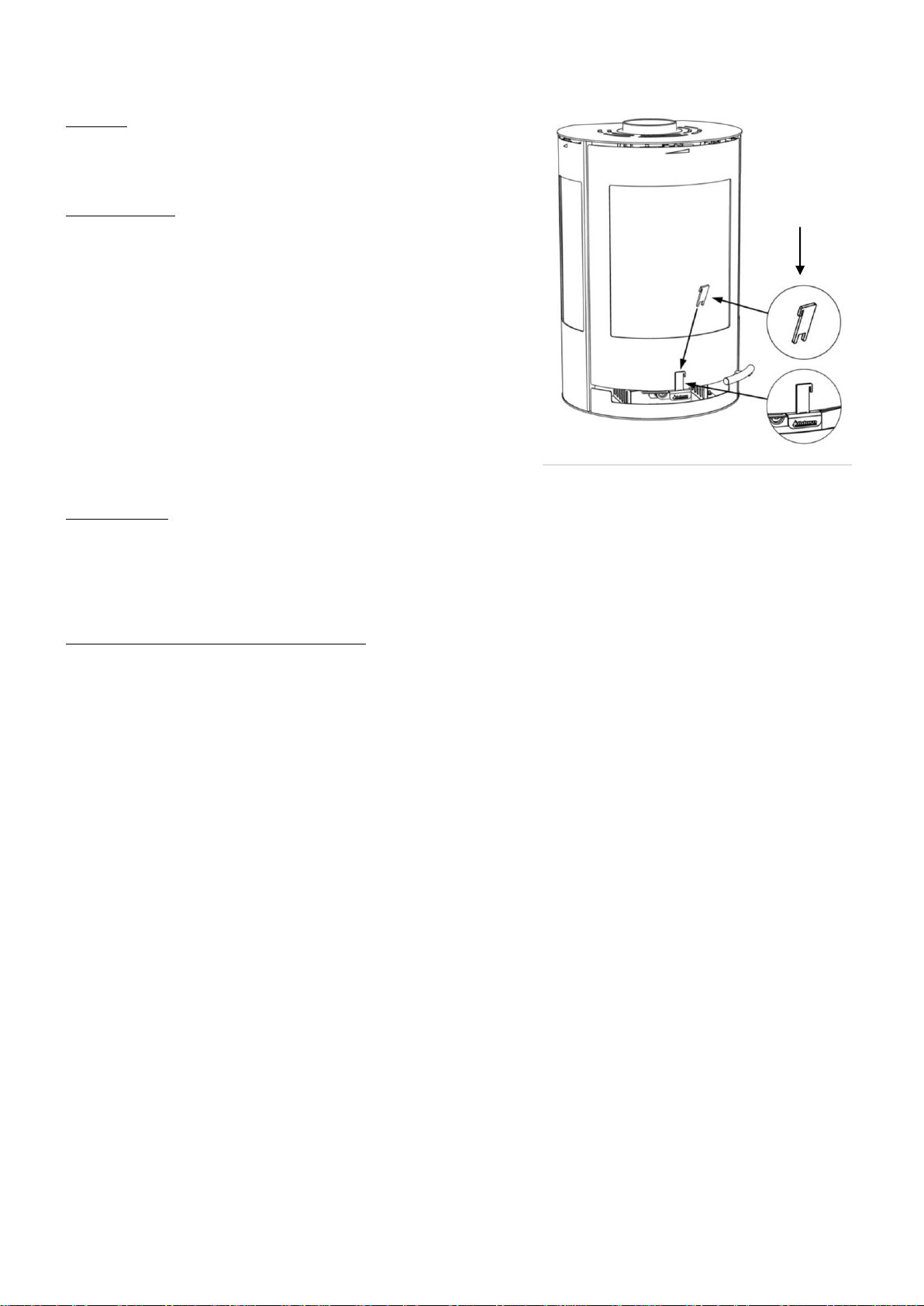

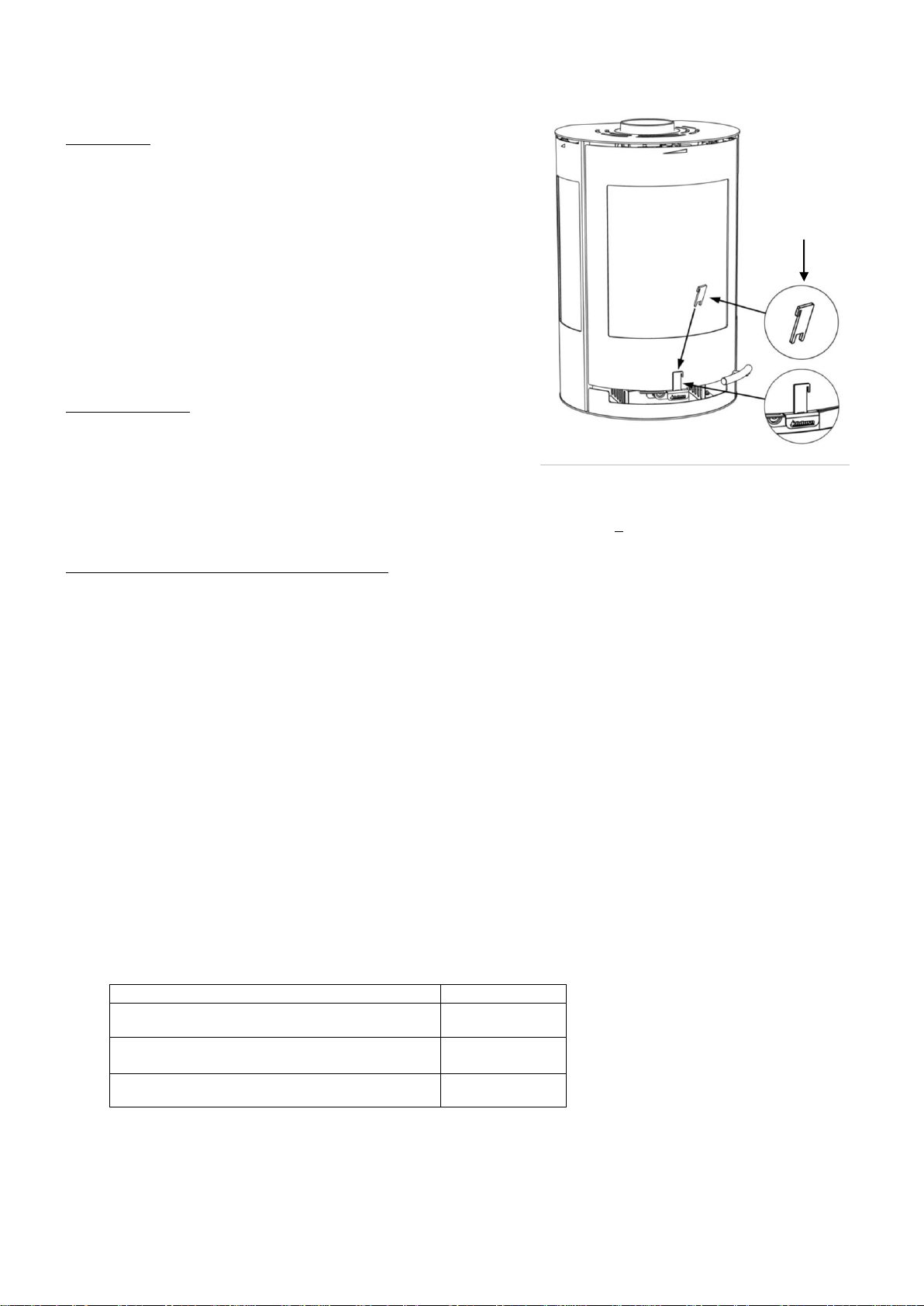

3.8.1 Sådan betjenes Aduro-tronic
Ved optænding
Ved første optænding af brændeovnen er der behov for, at den kan få
tilført maksimal mængde primærluft for at antænde bålet. Derfor kan

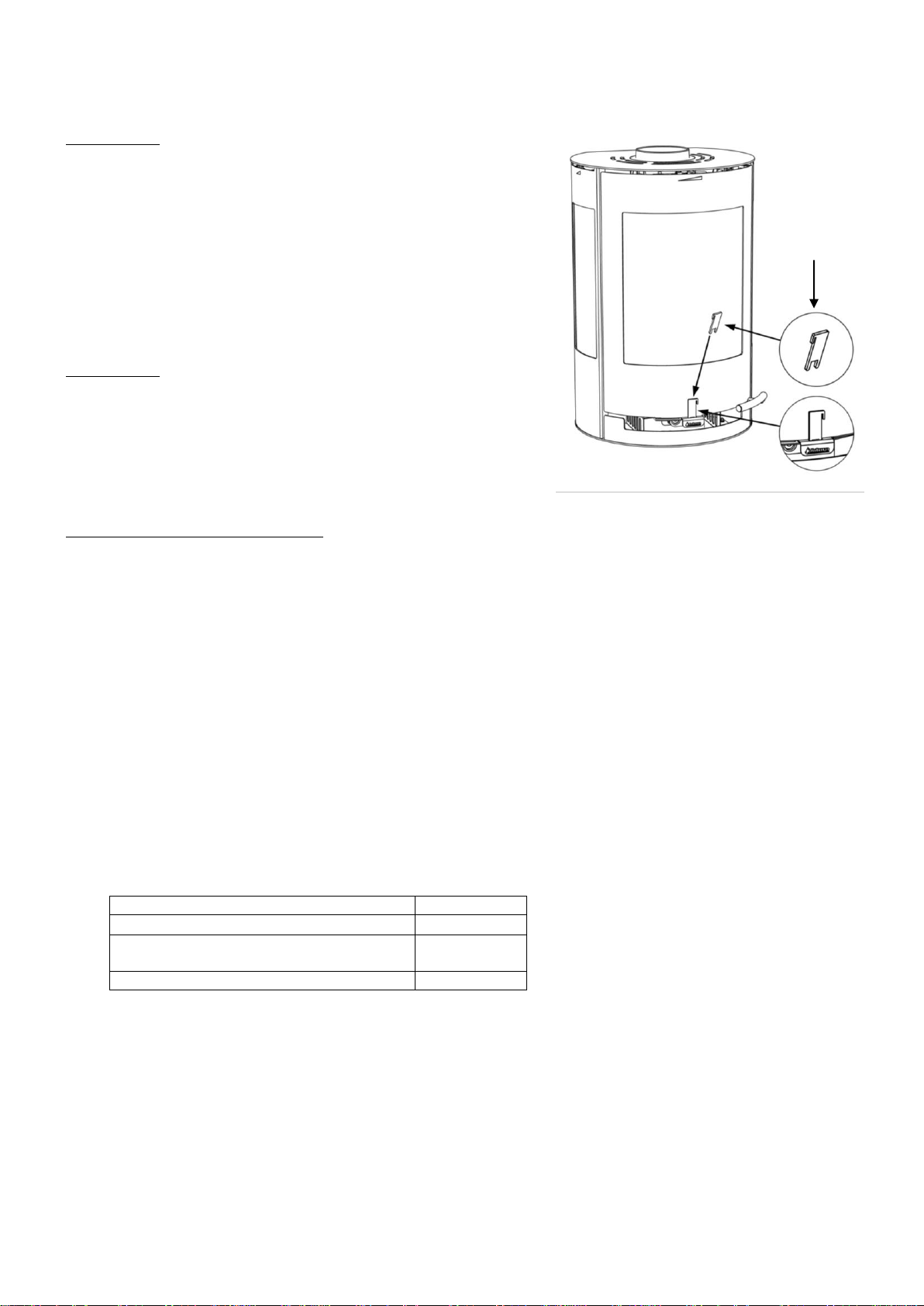

primærspjældet holdes ”tvangsåbent”. Dette gøres ved at trække
primærspjældet helt frem og dernæst sætte Aduro-nøglen i klemme (se
illustration). Når ovnen er varm, og der er skabt et glødelag i bunden af
brændkammeret, kan Aduro-tronic sættes i automatik position, dvs., at
Aduro-nøglen fjernes.
Alternativt kan du lade lågen stå på klem de første minutter af
optændingsfasen (uden nøgle).
Ved indfyring
Hver gang der lægges nyt træ ind i brændeovnen, skal der tilføres
primærluft i en nøje afmålt mængde de første minutter. Det er dog også
vigtigt, at primærluften ikke tilføres i for lang tid. Dette er nødvendigt for
at sikre optimal forbrænding. Aduro-tronic sørger for at lukke
primærluften i det rigtige tempo. Du aktiverer automatikken ved at
trække primærspjældet ud, hver gang der lægges brænde ind. Adurotronic automatikken vil derefter lukke spjældet gradvist efter den forprogrammerede tid.
Regulering af Aduro-tronic automatikken
Automatikken er forudindstillet, så primærluften lukker i løbet af de første 5 minutter. Denne indstilling er brugt
under test af brændeovnen på Teknologisk Institut med brænde i ”standard” størrelse og i optimal fugtighed på 1720 %. Standard størrelse for brænde er en længde på ca. 30 cm og ca. 10 x 10 cm i tykkelse. Der er også anvendt
en ”standard” skorsten til testen. I praksis kan disse forhold ændre sig. Derfor har du mulighed for at indstille
Aduro-tronic automatikken til lige netop dine forhold. Ønsker du, at primærluften skal lukke lidt langsommere: (fx
hvis du har lidt mindre skorstenstræk, hvis dit brænde er lidt større, eller hvis du ønsker lange intervaller imellem
indfyringerne) Juster skruen på frontsiden af styringsbeslaget med en lille unbraconøgle, så lukningen sker
langsommere. Hvis skruen drejes til højre forlænges lukketiden og mod venstre afkortes lukketiden.
Aduro-tronic må ikke lukke på mere end 6 minutter.
3.9 Ventilation/frisklufttilførsel
For at brændeovnen virker optimalt, skal der tilføres luft til forbrændingen. Derfor skal der kunne komme
tilstrækkeligt med luft ind i rummet, hvor brændeovnen står. Tætte huse, kraftige emhætter og ventilationsanlæg
kan skabe undertryk omkring brændeovnen, hvilket giver røggener og dårlig forbrænding. I disse tilfælde vil det
være nødvendigt at åbne et vindue for at tilføre luft til forbrændingen og udligne undertrykket. Alternativt kan du
anbringe en luftrist i det rum, hvor brændeovnen står. Den luftmængde, der bruges til forbrændingen, er ca. 25
m3/h.
4.0 Skorstenen
Data til beregning af skorsten:
Træ
Røgtemperatur målt ved [20C]
245
Skorstenstræk ved prøvningeffekt
[mbar]/[Pa]
0,12/12
Røggasmasseflow [g/s]
5,7
Den optimale forbrænding opnåes ved et konstant skorstenstræk på 0,10 til 0,14 mbar målt i røgrøret over ovnen.
Der er mange faktorer, der påvirker skorstenstrækket, blandt andet temperaturen udenfor, vindstyrke og
omkringliggende bygninger. Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en
røgsuger på skorstenen. Er skorstenstrækket for højt, kan der monteres et spjæld til regulering af
skorstenstrækket. Kontakt den lokale skorstensfejer for nærmere rådgivning herom.
Skorstenen skal være så høj, at trækforholdene er i orden – over 12 pascal. Hvis det anbefalede skorstenstræk
ikke opnås, kan der opstå problemer med røg ud af lågen ved fyring. På www.aduro.dk kan skorstenshøjde på
stålskorsten beregnes.
Aduro-nøgle
_______________________________________________________________________________________________________________________________
9
4.1 Dårligt træk i skorstenen
Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket (lad
skorstensfejeren vurdere det). Trækket skal være ca. 0,10 – 0,14 mbar for at give en tilfredsstillende forbrænding
og forhindre røgudslip.
Hvis skorstensfejeren vurderer, at trækket er i orden, og du stadig har problemer med optændingen, kan du prøve
at forlænge optændingsfasen/bruge flere tynde optændingspinde, så skorstenen varmes godt igennem.
Skorstenen trækker først optimalt, når den er varm. Optændingsfasen kan forlænges ved at bruge masser af
optændingspinde samt 1-2 optændingsblokke. Når der er dannet glødelag, fyldes 2-3 stykker tørt, kløvet brænde
på.
5.0 Vedligeholdelse af brændeovnen
Pakninger
Med tiden bliver pakningerne slidte og bør derfor efterses. Er de utætte, bør de skiftes.
Glas
Vådt træ kan give sodpletter på ruden. De fjernes dog let med en fugtig klud, som du dypper i kold aske fra ovnen
og gnider på det tilsodede glas. Der findes også rengøringsmidler, der er specielt egnet til at fjerne sod fra ruden, fx
Aduro Easy Clean svampen.
Brændkammeret
De gule plader i brændkammeret slides naturligt og bør udskiftes, når der kommer revner på mere end en halv
centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan selv udskifte
pladerne, som fås i færdige sæt. Du kan også købe hele plader, så du selv kan kopiere de slidte plader. Spørg din
forhandler.
Aske
Tøm askeskuffen inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovnen, da det isolerer
brændkammeret og gør det nemmere at tænde op.
Rengøring af brændeovnen
Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den blot
støvsuges med et lille mundstykke med bløde børster eller støves af med en tør blød klud. Brug ikke sprit eller
andre opløsningsmidler, da dette vil fjerne malingen. Brændeovnen må ikke rengøres med vand.
Brændeovnens indre og røgrør kan rengøres gennem lågen og eventuelt gennem renseåbning i røgrøret. Den
øverste ildfaste sten (røglederpladen) kan fjernes. For at få fri adgang til toppen af brændeovnen og røgrøret
afmonteres metalrøglederpladen, som er monteret med to skruer. Røgrøret kan også fjernes fra ovnen og renses
på den måde. Rengøring af brændeovnens indre og røgrør bør foretages årligt eller hvis nødvendigt oftere i
relation til, hvor ofte brændeovnen benyttes. Dette arbejde kan også bestilles ved skorstensfejeren.
Reparation af overfladen
Får du en ridse i eller bliver overfladen på din brændeovn slidt ned, kan den let efterbehandles/opfriskes med den
originale Senotherm® lak på spraydåse. Den fås i både sort og grå hos din lokale forhandler.
Bemærk: al vedligeholdelse af brændeovnen bør kun ske, når den er kold.
Reservedele og uautoriseret ændring
Der må kun anvendes originale reservedele til brændeovnen. Forhandleren kan være behjælpelig med rådgivning
og salg af reservedele. Enhver uautoriseret ændring af brændeovnen er forbudt, da brændeovnen derved ikke
længere opfylder de godkendte specifikationer.
_______________________________________________________________________________________________________________________________
10
6.0 Tilbehør
Til Aduro ovnene tilbydes et bredt sortiment af tilbehør:
• Pejsesæt
• Brændekurve i filt, PET og læder
• Brændespande
• Pejsegitter
• Briketkasse og askespand
• Gulvplader i glas og stål
• Røgrør
• Aduro Easy Firestarter
• Aduro Easy Clean
7.0 Reklamationsret og garanti
I henhold til købeloven gælder reklamationsretten i to år fra købsdato af brændeovnen. Købskvittering med dato
gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af
brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger,
skinner, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes som reservedele.
7.1 Online garantiregistrering
Aduro giver dig mulighed for at udvide ovenstående garanti på din brændeovn fra to til fem år. Du skal blot gå ind
på vores hjemmeside www.aduro.dk / www.aduro.no og registrere din nye ovn i vores garantidatabase. Garantien
træder i kraft, såfremt du udfylder samtlige datafelter. Tidsfristen for registrering af din brændeovn er en måned fra
køb af ovnen.
8.0 Spørgsmål og svar
Har du brug for yderligere informationer, kan du læse meget mere på www.aduro.dk / www.aduro.no.
God fornøjelse!
_______________________________________________________________________________________________________________________________
11
_______________________________________________________________________________________________________________________________
12
Herzlichen Glückwunsch zum Erwerb Ihres neuen Aduro 9.4 Kaminofens!
Bitte lesen Sie diese Bedienungsanleitung gründlich durch, bevor Sie mit der Montage beginnen oder den Ofen in
Betrieb nehmen. Wir wünschen Ihnen viel Spaß mit Ihrem neuen Aduro 9.4 Kaminofen.
1.0 Allgemeines
1.1 Zulassungen
Ihr Aduro Kaminofen wurde nach europäischen Normen und Richtlinien hergestellt (EN 13240, NS 3058 (Norway),
DIN+, CE) und in führenden europäischen Prüfinstituten getestet und zugelassen. Dies gibt Ihnen die Garantie,
dass der Ofen sämtlichen Ansprüchen an Sicherheit, Umweltfreundlichkeit und Wirkungsgrad, d. h. Heizökonomie,
gerecht wird. Gleichzeitig ist Aduro 9.4 mit dem Umweltsiegel „nordischer Schwan“ zertifiziert worden. DoP
(Declaration of Performance) finden Sie auf www.adurofire.de.
1.2 Technische Daten
Nennwärmeleistung
6 kW
Rauchabgang, Durchmesser
Ø150 mm oben/hinten
Außenabmessungen (HxBxT)
752 x 500 x 460 mm
Abstand von der Mitte des Rauchstutzens
bis zur Hinterkante des Ofens
208 mm
Gewicht
88 kg
Material
Stahl
Brennstoffe
Scheitholz, Holzbriketts und Braunkohle
Länge Brennmaterial max.
39 cm
Konvektionsofen
Primäre-, sekundäre- und tertiäre Luftzufuhr
Scheibenspülung
Aschkasten
Wirkungsgrad
81,3%
Energieeffizienzindex
108,9
Energieeffizienzklasse
A+
Schornsteinzug
12 Pa
Maximale Aufgabemenge pro Stunde:
- Holz
ca. 3,1 kg
Raumheizvermögen in Gebäuden mit
- Optimaler Isolierung
- Durchschnittlicher Isolierung
- Schlechter Isolierung
150 m2
100 m2
60 m2
1.3 WICHTIG: PRODUKTIONSNUMMER
Auf der Rückseite Ihrem Kaminofen finden Sie ein Schild mit der Produktionsnummer. Wir empfehlen dass Sie
diese Nummer bevor Montage notieren. Bei Anfragen bei Ihrem Händler, benötigen Sie diese Nummer.
P/ Nr.
Deutsch
_______________________________________________________________________________________________________________________________
13
1.4 Heimtransport
Wenn Sie Ihren Kaminofen nach Hause transportieren, sollte dieser senkrecht stehen. Wenn Sie den Ofen
trotzdem liegend transportieren möchten, ist es besonders wichtig die losen Teile in der Brennkammer
(Gusseisenrost und lose feuerfeste Steine) zu entfernen, und Aschkasten herauszunehmen. Alternativ können Sie
die feuerfesten Steine und den Gusseisenrost im Brennkammer liegen lassen und danach mit überschüssigem
Verpackungsmaterial auffüllen, so dass die losen Teile festgehalten werden.
2.0 Montage des Kaminofens
Die Montage des Ofens muss den geltenden Anforderungen der Behörden sowie den örtlichen Baubestimmungen
entsprechen. Wir empfehlen vor der Montage des Ofens, Kontakt mit dem örtlichen Schornsteinfeger
aufzunehmen. Fragen Sie evtl. Ihren Händler um Rat über die Montage.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in
der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens den
ordnungsgemäßen Anschluß überprüfen. Nähere Angaben über gesetzliche Vorschriften zur Aufstellung
und zum Betrieb von Feuerstätten können der jeweiligen Landesbauordnung (LBO) sowie der
Feuerstättenverordnung (FeuVo) entnommen werden.
2.1 Abstand zu brennbarem Material
Nur wenn der Ofen gegen brennbares Material aufgestellt wird, gibt es Ansprüche zu Abstand. Sehen Sie die
unten stehende Illustration und das Schema. Der Abstand kann durch die Aufstellung eines hinter lüfteten
Strahlungsschutzbleches reduziert werden. Fragen Sie auch dazu Ihren Schornsteinfeger. Das Einhalten von
Abständen ist nur dann erforderlich, wenn der Ofen neben brennbarem Material aufgestellt wird. Mit Rücksicht auf
die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum Mauerwerk 5-10 cm beträgt.
Bei Installation in einer Nische, muß es immer genügend Platz sein, damit die Konvektionsluft frei um den Ofen
zirkulieren kann.
Abstand zu brennbarem Material
Abstand hinten
Abstand hinter dem
Ofen mit isoliertem
Rauchrohr
Abstand seitlich
Möblierungsabstand
15 cm
10 cm
70 cm
90 cm
Rückseite
90
7070
15 / *10
*mit isoliertem Rauchrohr
_______________________________________________________________________________________________________________________________
14
Bitte beachten Sie: Befestigung / Aufhängung des Kaminofens
Der Ofen wird mit einem Wandbeschlag geliefert. Dieser muß solide an die Wand montiert werden, bevor der Ofen
darauf montiert/aufgehängt werden kann. Ihr Bauartikel Lieferant kann Ihnen bei Fragen betreffend geeigneter
Befestigungsmaterialien wie Schrauben/Bolzen/Verankerungen für den Ofen/die Wand bevor die Montage
behilflich sein. NUR BEFESTIGUNGSMATERIALIEN BENUTZEN, DIE NICHT SCHMELZEN KÖNNEN.
Der Ofen wiegt 90 kg. Fragen Sie eventuell Ihren Schornsteinfeger (der den Ofen besichtigen muß), falls Sie
gesetzmäßige Fragen haben. Beachten Sie bitte: Die Unterkante des Ofens muß mindestens 28 cm über dem
Fußboden sein.
Auch für den Aufstellungsplatz sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor
dem Kaminofen aus nicht brennbarem Material bestehen (z. B. Fliesen, Klinker oder Naturstein). Besteht der
Fußboden aus brennbaren oder temperaturempfindlichen Materialien, wie z. B. Holz, Parkett, Kork oder Teppich
aus Natur- oder Kunstfasern, muss eine nicht brennbare Unterlage (z. B. Stahlblech oder Fliesen) vorgesehen
werden. Die Mindestgröße dieser Unterlage ist in den einschlägigen Landesvorschriften festgelegt. Fragen Sie
Ihren Schornsteinfeger. Normalerweise muss der Boden vor dem Kaminofen mit einem nicht brennbaren Material
mindestens 50 cm vor dem Ofen und 30 cm beiderseits der Ofentür gedeckt werden.
2.2 Rohranschluss
Aduro 9.4 ist bei der Lieferung immer für Rauchabzug oben vorbereitet. Wenn das Rauchrohr hinten montiert
werden soll, muss die runde Deckplatte oben an der Rückseite des Ofens abgebrochen werden. Danach muss der
Rauchstutzen (sitzt bei dem oberen Rauchabzug oben auf dem Ofen) mit der Deckplatte (die Platte, die den
Rauchabzug hinten deckt) umgetauscht werden. Schließlich wird die Schmuckplatte aufgelegt (Platte finden Sie im
Aschkasten). Für Aduro Kaminöfen wird ein Rauchrohr mit einem 150 mm Diameter benutzt.
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der hintere
oder der obere Rauchabzug zusammen mit einem geraden oder gebogenen Rauchrohr benutzt werden. Nach der
Aufmessung muss ein Loch im Schornstein vorbereitet werden, in dem die Mauerbuchse eingesteckt wird.
Schließen Sie das Loch mit Kaminmörtel. Schließlich werden Kaminofen und das Rauchrohr richtig platziert. Legen
Sie eine dünne Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss 5-10 cm in die
Mauerbuchse einstecken – es darf aber nicht die Öffnung im Sch
ornstein blockieren (sehen Sie die unten stehende Illustration).
X
_______________________________________________________________________________________________________________________________
15
Sobald der Wandbeschlag montiert und korrekt befestigt ist, muß der Ofen auf Platz geschoben werden. Danach
muß der Ofen unter dem Boden mit einer Schraube an den Wandbeschlag befestigt werden. Der Ofen kann auch
oben auf des Wandbeschlages justiert werden (wie auf die Illustration gezeigt).
Bauart 1 (selbstschließende Tür)
Der Feuerraum muss bei Betrieb und Stillstand geschlossen bleiben, da sonst weitere am gleichen Schornstein
angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtür ist selbstschließend. Sie darf nur
zum Nachlegen des Brennstoffes geöffnet werden. Die Selbstschließfunktion wird durch eine im Scharnier der
Feuerraumtür eingesetzte Rückstellfeder gewährleistet.
3.0 Heizen im Kaminofen
3.1 Wichtige Warn- und Sicherheitshinweise
• Lassen Sie niemals Kinder unbeaufsichtigt in der Nähe des Kaminofens, wenn dieser in Betrieb ist, sein.
• Die Verletzungsgefahr an heißen Teilen des Kaminofens ist erheblich.
• Bewahren Sie niemals leicht entzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittelbaren Nähe
des Kaminofens auf.
• Verwenden Sie niemals leicht entzündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Abluft-Dunstabzughaube, die im gleichen oder in anliegenden Räumen betrieben wird, kann zu Aus-
treten von Rauchgas in den Aufstellraum führen, wenn dem Raum zu wenig Frischluft zugeführt wird.
• Heiße Asche darf nicht in die Mülltonne oder ins Freie weggeworfen werden.
• Der Kaminofen darf nicht mit offener Feuerraumtür betrieben werden. Nur während der Anzündung kann
die Tür die ersten paar Minuten angelehnt werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die Feuerwehr an.
3.2 Brennmaterialien
Der Kaminofen ist für Holz, Holzbriketts und Braunkohle geeignet. (Wenn Sie Braunkohlebriketts benutzen, muss
die Primäre Luftzufuhr immer offen sein, d.h. die Aduro-tronic Automatik muss demontiert werden). Das BundesImmissionsschutzgesetz schreibt vor, dass nur trockene naturbelassene Hölzer (Feuchtigkeitsgehalt höchstens 20
Loading...
