Aduro 12 operation manual
Version 5
p
Aduro 12
DIN EN13240
aduro.dk / aduro.no / adurofire.de / adurofire.com
adurofire.se / aduro.fr / aduro.es / aduro.it
Brugsvejledning
Bedienungsanleitung
User Manual
Mode d’emploi
Eldningsinstruktion
Manual de usuario
Manuale d’uso e manutenzione
DK/NO (2-16)
ES (73-85)
IT (86-99)
FR (59-72)
UK (31-44)
DE (17-30)
SE (45-58)
2
Tillykke med din nye Aduro brændeovn!
For at få mest mulig glæde og nytte af din nye Aduro brændeovn er det vigtigt, at du læser
betjeningsvejledningen grundigt, inden brændeovnen installeres og tages i brug.
Har du brug for yderligere informationer, kan du læse meget mere på www.aduro.dk / www.aduro.no.
5 års garanti – Ved gratis onlineregistrering
Du har mulighed for at udvide garantien på din brændeovn fra to til fem år. Registrer den på
www.aduro.dk/garanti/ / www.aduro.no/garanti/ senest fem måneder efter køb, og du får fem års gratis
garanti.
Produktionsnummer
På brændeovnen er der angivet et produktionsnummer nederst på typeskiltet bag på ovnen. Vi anbefaler, at
du noterer nummeret i nedenstående felt inden montering. Af hensyn til garantien og ved øvrige
henvendelser er det vigtigt, at du kan oplyse dette nummer.
God fornøjelse!
SÅDAN FÅR DU SUCCES MED DIN NYE BRÆNDEOVN
I vores kundeserviceunivers Aduro Kundeservice kan du finde tips
og tricks til at få succes med din nye Aduro brændeovn. Her finder
du nyttige informationer om installation og vedligeholdelse af din
brændeovn, du finder svar på tekniske spørgsmål, og du får en
række gode fyringsråd. Find os her og få det optimale udbytte af
din brændeovn.
1. Generelt
DK/NO
3
1.1 Godkendelser
Aduro 12 opfylder den europæiske standard EN13240 samt Norsk standard NS3058 og er dermed godkendt
til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. DoP (Declaration
of Performance/Ydeevnedeklaration) kan downloades på www.aduro.dk/download /
www.aduro.no/download.
1.2 Tekniske data
Aduro 12
Data
Nominel effekt
6,0 kW
Røgafgang
Ø15 cm top/bag
Mål (HxBxD)
101,5 x 41,8 x 41,8 cm
Højde røgstuds over gulv, topafgang
100,5 cm
Afstand fra gulv til center bagudgang
91,3 cm
Afstand fra center røgstuds til brændeovnens bagkant
20,9 cm
Vægt
108 kg / 143 kg wood rack
Materiale
Pladejern
Brændsel
Træ og træbriketter
Brændelængde max.
34 cm
Konvektionsovn
Primær, sekundær og tertiær lufttilførsel
Rudeskyl
Askeskuffe
Virkningsgrad
82,2 %
Energieffektivitetsindeks
112,2
Energieffektivitetsklasse
A+
Skorstenstræk
12 Pa
Maksimal afbrændingsmængde per time (træ)
Ca. 3,0 kg
Varmeeffekt i bygninger med
- Optimal isolering
- Gennemsnitlig isolering
- Dårlig isolering
150 m2
100 m
2
60 m
2
1.3 Hjemtransport
Ved hjemtransport af brændeovnen skal den helst stå lodret op. Hvis du vil lægge den ned, er det vigtigt at
fjerne løse dele fra brændkammeret, dvs. støbejernsrist og løse isoleringssten, samt tage askeskuffen ud.
Alternativt kan du lade isoleringsstenene og støbejernsristen blive i brændkammeret og herefter fylde det op
med overskudsemballage, så de løse dele fastholdes. Brug venligst træ fra emballeringen til første
optænding. Plasticemballagen smides ud.
2. Installation af brændeovnen
4
Du må gerne selv installere din brændeovn – vi anbefaler dog at tage din skorstensfejer med på råd. Det er
vigtigt at være opmærksom på, at alle lokale forordninger og regler, inklusive dem, der henviser til nationale
og europæiske standarder, skal overholdes ved installation af brændeovnen. Du kan også søge råd om
installation hos din forhandler. Husk, at det er dig, der har ansvaret for, at gældende regler overholdes.
SPESIELT FOR NORGE: Installasjon av nye ildsteder meldes til lokale bygningsmyndigheter. Huseier står
selv ansvarlig for at alle krav til sikkerhet er ivaretatt på en forskriftsmessig måte og er forpliktet til å få
installasjonen inspisert og sikkerheten bekreftet av en kvalifisert kontrollør. Lokalt feiervesen må informeres
dersom installasjonen medfører endret feiebehov.
Prøvningsattest
Prøvningsattesten (se sid 16) er din sikkerhed for, at brændeovnen opfylder miljøkrav og lovbestemmelser i
henhold til Brændeovnsbekendtgørelsen, der trådte i kraft 1. juni 2008, og som sidenhen er blevet skærpet.
Når skorstensfejeren godkender din installation, skal han samtidig underskrive attesten. Prøvningsattesten
skal opbevares af ejeren og følge ovnen i hele dens levetid.
2.1 Ovnens placering/afstandskrav
Kun når ovnen placeres op ad brændbart materiale, stilles der krav til afstand. Se nedenstående skema og
illustration:
Afstand til brændbart materiale
Bag ovn
Bag wood rack
Ved siden af
ovn
Over ovn
Hjørneopstilling
Møbleringsafstand
foran ovn
25 cm
5 cm
25 cm
75 cm
25 cm
80 cm
Brændeovnen må først tages i brug, når den er godkendt af den lokale
skorstensfejer.
5
SPESIELT FOR NORGE: Ved plassering mot forskriftsmessig brannmur skal avstanden minimum være 15
cm bak, 15 cm til siden, 0 cm bak wood rack og 15 cm ved hjørneplacering (se illustrasjon):
Står brændeovnen op ad en murstensvæg eller andre ikke-brændbare materialer, er der ingen
minimumskrav til afstand. Af hensyn til rengøringen og for den bedste udnyttelse af konvektionsluften
anbefaler vi dog at holde cirka 5-10 cm afstand til væggen.
Ønsker du at placere din brændeovn på et brændbart materiale som f.eks. trægulv eller gulvtæppe, er det
nødvendigt med et ikke-brændbart underlag. Gulvpladens størrelse afhænger af brændeovnens størrelse og
skal minimum dække 30 cm foran brændeovnen og 15 cm til hver side målt fra indfyringsåbningen.
SPESIELT FOR NORGE: I Norge er det ikke et krav om at gulvplaten skal dekke 15 cm til hver side. Vi
anbefaler imidlertid at gulvplaten dekker minimum 5-10 cm til siden.
Brændeovnen skal installeres på et gulv med tilstrækkelig bæreevne. Hvis den
eksisterende konstruktion ikke opfylder denne forudsætning, skal der foretages
passende foranstaltninger (fx belastningsfordelende plade) for at opnå dette.
6
2.2 Rørtilslutning
Aduro 12 er fra fabrikken monteret med røgafgang i toppen. Ønskes
røgafgang bagud afmonteres pladen bag røgstudsen, vendes rundt, og
derefter byttes røgstudsen (der sidder ved topafgangen oven på ovnen)
med dækpladen (der dækker bagudgangen). Topafgangen afsluttes med
en pynteplade, som ligger i askeskuffen. Til Aduro brændeovne
anvendes et røgrør med en indvendig diameter på 150 mm. Hvis du
ønsker bagudgang, tilbyder Aduro et specialrør.
Vær opmærksom på, at Bygningsreglement skal overholdes, herunder at
røgrøret skal CE-mærkes og at afstandskrav for røret til brændbart
materiale skal respekteres.
2.3 Tilslutning til muret skorsten
Hvis brændeovnen skal tilsluttes en muret skorsten, benyttes bagudgangen eller et buet røgrør via
topafgangen. Efter opmåling laves hul i skorstenen, hvor murbøsningen placeres og mures tæt med
pejsemørtel. Herefter placeres brændeovnen, og røgrøret sættes på plads. Læg en tynd pakning mellem
røgrør og murbøsning for at tætne samlingerne. Røgrøret skal gå ind i murbøsningen, men må ikke gå ind
og blokere for åbningen i skorstenen (se illustration nedenfor):
Læs eventuelt mere om de danske regler i ”Bygningsreglement for småhuse” udgivet af Byggestyrelsen.
Brændeovnen kan tilsluttes en skorsten med flere påmonterede varmekilder.
2.4 Ekstern lufttilførsel
Alle brændeovne har brug for konstant tilførsel af luft for at sikre en ren og effektiv forbrænding. Dette er ofte
et problem i moderne energieffektive huse, som er meget tætte. Derfor er Aduro 12 udstyret med ekstern
lufttilførsel, hvor luften til forbrændingen tilføres udefra og direkte ind i brændeovnen. Aduro 12 kan tilføres
forbrændingsluft via en kanal udefra, som tilsluttes studsen under brændkammeret. Den luftmængde, der
bruges til forbrændingen, er ca. 25 m3/h.
Studsen på brændeovnen har en udvendig diameter på 78 mm, så vi anbefaler et rør med en diameter på 80
mm. Ved en rørføring på over en meter skal rørdiameteren øges til 100 mm, og en tilsvarende større
vægventil vælges. I varme rum skal kanalen kondensisoleres med 30 mm mineraluld, der udvendigt forsynes
X
7
med fugtspærre (byggeplast). I gennemføringen er det vigtigt at tætne mellem røret og væggen (alternativt
gulvet) med tætningsmasse. Brug eventuelt det komplette Aduro friskluft kit.
Brændeovnen er forberedt til, at røret med ekstern luft kan tages ud nederst bag på ovnen eller under ovnen
(se nedenstående illustration):
Ønsker du at bruge brændeovnen uden ekstern lufttilførsel, skal dækslet/udskæringen i bagpladen nederst
bag på brændeovnen knækkes af.

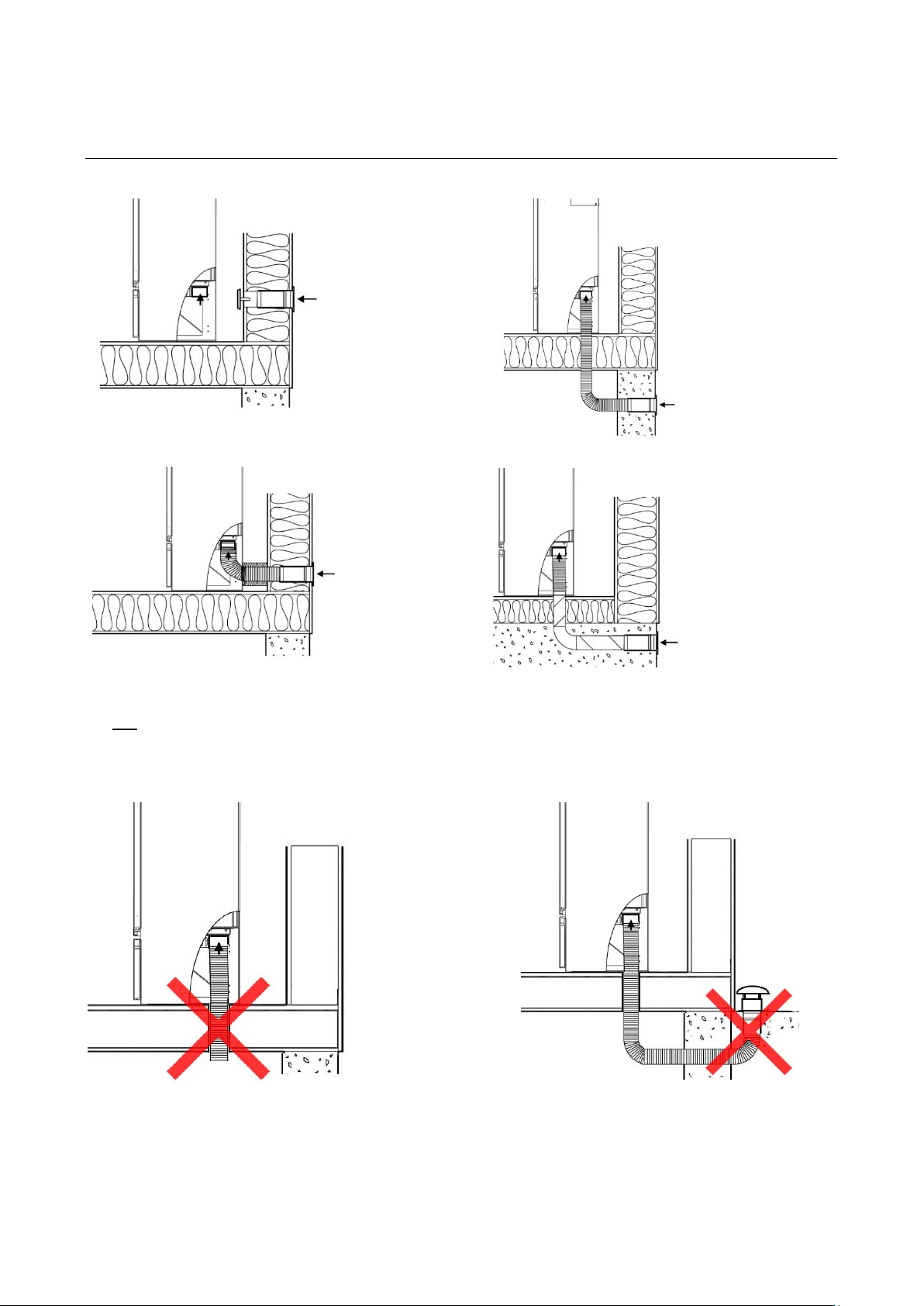

2.5 Installationsmuligheder
Indirekte via
ydervæg
Via gulv og
fundament
Via mur
Via gulv og
krybekælder
8
Brændeovnen må ikke installeres på følgende måder:
3. Fyring i brændeovnen
Vigtige sikkerhedsoplysninger
• Brændeovnen bliver varm under brug, og der skal derfor udvises fornøden forsigtighed.
• Opbevar aldrig letantændelige væsker som benzin i nærheden af brændeovnen.
• Anvend aldrig letantændelige væsker til at antænde brændet i brændeovnen.
• Når du tænder op, er det vigtigt at få hurtigt gang i bålet. Hvis ilden ikke får hurtigt fat, og brændet
kun ulmer, kan det give kraftig røgudvikling og i værste fald forårsage en eksplosionsagtig
antændelse af røggasserne, hvilken kan beskadige brændeovnen.
• Tøm aldrig askeskuffen, når brændeovnen er varm. Der kan ligge gløder i askeskuffen i op til 24
timer efter, at ilden er gået ud. Vent derfor med at tømme askeskuffen til du er sikker på, at der
ingen gløder er i asken.
• Lågen skal være lukket, mens brændeovnen er i brug. Kun de første minutter under optænding
kan lågen stå på klem.
• I tilfælde af skorstensbrand: luk alle spjæld på brændeovnen og ring til brandvæsenet.
3.1 Luftspjæld
Brændeovnen er forsynet med to spjæld under lågen, som regulerer luften til forbrændingen: primær-,
sekundær- og tertiærluft. Primærluft bruges i starten til at få bålet i gang, sekundærluften holder bålet ved
lige, og tertiærluften sikrer, at røggasserne afbrændes. Der skal altid tilføres sekundær- og tertiærluft, mens
der fyres i brændeovnen.
Med luftindtag opad:
Via fugtig krybekælder:
Trækkes luften fra en fugtig krybekælder,
opnår du ikke et optimalt luftindtag.
Vendes luftindtaget opad, vil der blive
for stor modstand for luftindtaget.
9
Med luftspjældene kan du tilpasse brændeovnen til skorstenstrækket og den varmeeffekt, som du ønsker. Jo
længere spjældene er trukket ud, jo mere luft tilføres og jo kraftigere forbrænding opnås. Når spjældene
trækkes helt ud, tilføres der maksimal luftmængde.
3.1.1 Sekundærluft
Brændeovnen fungerer under normale omstændigheder med sekundærluften mellem 60 % og 100 % åbent.
Du må aldrig lukke så langt ned for luftspjældet, at flammerne går ud. Der skal altid være synlige flammer for
at opnå en ren og effektiv forbrænding. For lav lufttilførsel kan føre til dårlig forbrænding, høje emissioner og
en dårlig virkningsgrad. Rudeskyllet, der forhindrer sod på frontglasset, styres ligeledes af dette spjæld.
Hvis du ønsker at betjene ovnen med laveste ydelse – dvs. omkring 3 kW – skal du lukke sekundærluften
næsten helt 45 minutter efter indfyring. På dette tidspunkt er der kun få flammer, og ovnen kan brænde rent
ved hjælp af tertiærluften bagerst i brændkammeret.
3.1.2 Primærspjæld
Når du lægger nyt træ ind, skal der åbnes for primærspjældet nederst under lågen, indtil ilden har fået rigtig
fat. For at udnytte brændslet optimalt kan du vente med at lægge nyt træ på, indtil glødelaget er så lille, at
det er nødvendigt at åbne for primærspjældet i ca. 2 min. for at få ild i de nye brændestykker.
For at reducere risikoen for at der kommer aske ud af ovnen, når lågen åbnes for indfyring af nyt træ, er det
en god ide at åbne primærspjældet nederst under lågen ca. 1 minut før, at lågen åbnes. Dette resulterer i
øget træk gennem ovnen.
3.2 Aduro-tronic
Den patentanmeldte automatik Aduro-tronic er en manuel betjent mekanisk
opstartsanordning, der virker uden tilslutning af strøm, og som automatisk regulerer
forbrændingsluften og sikrer optimal forbrænding. Du skal således kun tænke på at
lægge tørt træ i ovnen og aktivere automatikken. Derefter klarer Aduro-tronic
resten, og du kan nyde flammerne, en ren forbrænding og op til 40 % mindre
brændeforbrug. Læs mere på www.aduro.dk.
Hvis du overfyrer brændeovnen og afbrænder mere end ca. 3,0 kg træ i timen, er
der risiko for, at lakken på ovnen misfarves og senere falder af. Ovnen kan
senere efterlakeres, men det er ikke omfattet af producentens garanti. Ligeledes
er andre skader på ovnen, der skyldes overfyring, ikke dækket af garantien.
10
3.2.1 Sådan betjenes Aduro-tronic
Ved optænding
Ved første optænding af brændeovnen skal der tilføres
maksimal mængde primærluft for at antænde bålet. Derfor skal
primærspjældet holdes ”tvangsåbent”. Dette gøres ved at
trække primærspjældet helt ud og dernæst sætte den
medfølgende Aduro-nøgle i klemme (se illustration). Når ovnen
er varm, og der er skabt et glødelag i bunden af
brændkammeret, kan Aduro-tronic sættes i automatikposition,
dvs., at Aduro-nøglen fjernes. Alternativt kan du lade lågen stå
på klem de første minutter af optændingsfasen (uden nøgle).
Ved indfyring
Hver gang, der lægges nyt træ ind i brændeovnen, skal der
tilføres primærluft i en nøje afmålt mængde de første minutter.
Det er dog også vigtigt, at primærluften ikke tilføres i for lang
tid. Dette er nødvendigt for at sikre en optimal forbrænding. Du
aktiverer automatikken ved at trække primærspjældet ud, hver
gang der lægges brænde ind. Aduro-tronic automatikken vil
derefter lukke spjældet gradvist efter den forprogrammerede tid.
Regulering af Aduro-tronic automatikken
Automatikken er forudindstillet, så primærluften lukker i løbet af ca. 6 minutter. Denne indstilling er brugt
under test af brændeovnen på Teknologisk Institut med en standard skorsten, brænde i ”standard” størrelse
(længde ca. 30 cm, tykkelse ca. 10x10 cm) og med maksimal fugtighed på 18 %. I praksis kan disse forhold
dog ændre sig. Derfor har du mulighed for at indstille Aduro-tronic automatikken til lige netop dine forhold.
Ønsker du, at primærluften skal lukke lidt langsommere (fx hvis du har lidt mindre skorstenstræk, hvis dit
brænde er lidt større, eller hvis du ønsker lange intervaller imellem indfyringerne), kan du justere skruen på
frontsiden af styringsbeslaget med en lille unbraconøgle, så lukningen sker langsommere. Hvis skruen
drejes til højre forlænges lukketiden og skrues den mod venstre afkortes lukketiden.
3.3 Hvordan fyrer jeg i min brændeovn?
Brændeovnen er beregnet til intermitterende forbrænding. Dette betyder, at hver påfyring brændes ned til
gløder, før der genpåfyres.
For at få den bedste forbrænding skal du regulere effekten/varmemængden med brændslet. Små stykker
brænde giver kraftigere forbrænding end store stykker brænde, da overfladen er større, og der bliver frigivet
mere gas. Dernæst afgør mængden af træ i brændkammeret også forbrændingen. Den bedste forbrænding
opnås ved at lægge to stykker træ ind. Ønsker du dog en høj effekt, kan du lægge mere træ på. Den ideelle
varmeydelse opnås ved at påfyre ca. 1,5 kg træ pr. time.
Hvis du oplever problemer med at få gang i ilden, eller at ilden dør ud efter kort tid, kan dette skyldes følgende:
• Brændet er ikke tilstrækkeligt tørt. Brænde bør have en fugtighed på under 18%.
• Der er undertryk i huset.
11
• Røgudtaget er muligvis stilstoppet af sod. Dette kan forekomme efter skorstensfejning. Kontroller da
røgudtaget.
• Den anvendte mængde brænde kan være for lille. Dette resulterer i, at glødelaget er blevet for lille og
for koldt og kan derfor ikke antænde nyt brænde.
3.4 Første optænding
Ovnen er pakket i emballage, som kan genbruges. Træet fra emballagen kan saves i mindre stykker og
bruges ved de første optændinger. Plast skal dog bortskaffes i henhold til nationale bestemmelser vedr.
bortskaffelse af affald.
Det kan ske, at røglederpladen i stål falder af under transport. Inden du tager brændeovnen i brug, bør du
derfor tjekke, at røglederpladen sidder rigtigt (på krogene eller fastspændt i boltene afhængigt af model) for
at opnå optimal forbrænding og forhindre sod på glasset.
De første gange, brændeovnen anvendes, kan der forekomme røg og lugtgener fra brændeovnen, hvilket er
ganske normalt. Dette skyldes, at den varmefaste maling hærder. Sørg derfor for tilstrækkelig udluftning
i denne periode. Det er ligeledes vigtigt at fyre forsigtigt de første 2-3 gange, da brændeovnen herved kan
udvide sig langsomt.
Desuden bør du være opmærksom på, at ovnen under opvarmning og nedkøling kan give „klikkelyde“, som
når du hælder kogende vand i en vask. Disse skyldes de store temperaturforskelle, som materialet udsættes
for.
3.5 Korrekt optænding i brændeovnen
Optændingen er meget afgørende for en hurtig og effektiv start på forbrændingen.
1. Træk spjældene nederst under lågen helt ud, så primær-, sekundær- og tertiærlufttilførsel er helt
åben. Nedenstående illustration viser brændeovnen set fra fronten med angivelse af spjældene.
2. Læg et stykke kløvet træ på tværs i brændkammeret og placer to optændingsprodukter op ad træet.
Tænd produkterne og læg hurtigt et nyt stykke kløvet træ tæt op ad produkterne samt et par små
stykker træ på tværs ovenpå. Der skal kunne komme luft til optændingsprodukterne samtidig med, at
træstykkerne skal ligge tæt og ”varme” op ad hinanden.
3. Hold lågen ca. 1 cm på klem, indtil glasset er så varmt, at du ikke længere kan røre det. Luk herefter
lågen. Når der er klare synlige flammer, og ilden har godt fat, lukkes for primærspjældet nederst
under lågen (se punkt 3.1.2).
Under første optænding, som bør foretages med ca. 1 kg træ, er det en god ide
at lade lågen stå på klem. Den må ikke lukkes, før ovnen er kold. Dette bør gøres
for at forhindre, at pakningen klistrer fast på selve ovnen.
Det er vigtigt at bruge tørt træ i den rigtige størrelse for at opnå den
optimale forbrænding.
12
3.6 Hvilket træ er egnet til fyring?
Træ og træbriketter. Vi anbefaler at bruge kløvet løvtræ, der har været opbevaret mindst 1 år udendørs
under tag. Træ, der opbevares indendørs, har tendens til at blive for tørt og dermed afbrænde for hurtigt. Vi
anbefaler, at du fælder træet om vinteren, da meget af fugtigheden i træet her er trukket ned i rødderne. For
at opnå optimal afbrænding må træets fugtighed ikke overstige 18 %, hvilket svarer til ca. et års opbevaring
udendørs under tag. Træets fugtighed kan måles ved hjælp af en fugtmåler eller ved at smøre
opvaskemiddel i den ene ende af træet og puste i den anden ende. Hvis træet er tørt nok, vil der komme
sæbebobler. Træet kløves i stykker med en diameter på ca. 10 cm og en brændelængde på max. 34 cm.
Ved anvendelse af for fugtigt træ reduceres ovnens virkningsgrad betydeligt, og partikelemissionen øges.
Det er forbudt at afbrænde lakeret træ, imprægneret træ, spånplader, papir og andet affald. Afbrænding af
disse materialer skader både miljøet, brændeovnen og dit helbred. Fossile brændsler må ikke anvendes.
Betjeningsgreb bliver varme under brug. Anvend derfor den medfølgende
handske til betjening af ovnen.
Sekundærspjæld
Primærspjæld
13
4. Skorstenen
Den optimale forbrænding opnås ved et konstant skorstenstræk på 10-14 Pascal (Pa) målt i røgrøret over
ovnen (hvis du har installeret en røgsuger). Med et naturligt træk (hvis du ikke har en røgsuger installeret) vil
skorstenstrækket dog være mellem 18-25 Pa under optimale forhold. Der er mange faktorer, der påvirker
skorstenstrækket, blandt andet temperaturen udenfor, vindstyrke og omkringliggende bygninger. Skorstenen
skal være så høj, at trækforholdene er i orden. Hvis det anbefalede skorstenstræk ikke opnås, kan der opstå
problemer med røg ud af lågen ved fyring.
Data til beregning af skorsten
Træ
Røgtemperatur målt ved [20C]
279
Skorstenstræk ved prøvningseffekt [mbar]/[Pa]
0,12/12
Røggasmasseflow [g/s]
4,11
4.1 Dårligt træk i skorstenen
Hvis du oplever et dårligt træk i skorstenen efter montering af ovnen, kan dette skyldes, at der er noget i
skorstenen, som blokerer røggasserne. Kontroller derfor skorstenen og at der ikke er et hus eller et træ i
nærheden, som kan påvirke vinden omkring skorstenen.
Hvis skorstenen er for lav, utæt eller mangelfuldt isoleret, kan der opstå problemer med skorstenstrækket
(lad skorstensfejeren vurdere det). Skorstenstrækket skal være tilstrækkeligt under optænding med en kold
ovn/skorsten for at sikre en tilfredsstillende forbrænding og forhindre røgudslip. Vi anbefaler derfor et
skorstenstræk på 5 Pa i optændingsfasen.
Når optændingen lykkes, og temperaturen stiger, er det vigtigt, at skorstenstrækket når et stabilt niveau
mellem 18-25 Pa (1 time efter optænding), når ovnen/skorstenen er varm. Det er vigtigt at opnå et træk
mellem 18-25 Pa i varm tilstand for at opnå en ren og optimal forbrænding. Vi anbefaler, at du måler
skorstenstrækket i kold tilstand samt i varm tilstand 1 time efter optænding.
I praksis svinger trækket i skorstenen dog rigtig meget – specielt i kold tilstand. Derfor er den bedste
indikation af skorstenstrækket at måle den i varm tilstand. Hvis skorstensfejeren vurderer, at trækket er
i orden, og du stadig har problemer med optændingen, kan du prøve at forlænge optændingsfasen ved at
bruge flere tynde optændingspinde samt 1-2 optændingsprodukter, så skorstenen varmes godt igennem.
Skorstenen trækker først optimalt, når den er varm. Når der er dannet glødelag, fyldes 2-3 stykker tørt,
kløvet brænde på.
Kan der ikke etableres et tilstrækkeligt naturligt skorstenstræk, kan du montere en røgsuger på skorstenen,
fx Aduro DraftOptimizer.
4.2 Skorsten og røg
Hvis du oplever, at der kommer røg ud af ovnen eller ud af den første del af røgrøret, kan dette skyldes
skiftende vejrforhold. På blæsende eller kolde vinterdage, eller hvis skorstenen ikke er blevet brugt i noget
tid, kan der dannes en ”kuldeprop” i skorstenen, som vil forringe det naturlige træk i skorstenen.
14
Hvis skorstenen er kold, og der dannes en kuldeprop, kan dette give røgudslip under optændingsfasen. I
denne situation vil brændkammeret fyldes med mere røg end normalt, der vil sive ud af ovnen. Har du derfor
en kold skorsten, der ikke har været i brug længe, anbefaler vi, at du anvender et par pinde til at tænde
ovnen op med for at eliminere kuldeproppen.
5. Vedligeholdelse af brændeovnen
Pakninger
Med tiden bliver pakningerne slidte og bør derfor efterses. Er de utætte, bør de skiftes.
Brændkammeret
Isoleringsstenene i brændkammeret slides naturligt og bør udskiftes, når der kommer revner på mere end en
halv centimeter. Pladernes holdbarhed afhænger af, hvor meget og hvor kraftigt ovnen bliver brugt. Du kan
selv udskifte pladerne, som fås i færdige sæt. Se mere på www.aduroshop.dk / www.aduroshop.com.
Glas
Vådt træ, dårligt træk i skorstenen og forkert betjening af brændeovnen kan give sodpletter på ruden. De
fjernes dog let med en fugtig klud, som du dypper i kold aske fra ovnen og gnider på det tilsodede glas. Der
findes også rengøringsprodukter, der er specielt egnet til at fjerne sod fra ruden, fx Aduro Easy Clean
svampen. Svampen hverken ridser eller ødelægger glassets overflade og kan bruges flere gange. Det er
ikke nødvendigt at bruge vand eller rengøringsmiddel.
Det er almindelig vedligeholdelse at efterspænde glasbeslagene kort efter ovnen er taget i brug og løbende
at tjekke, at pakningerne sidder korrekt
Pakninger
Med tiden bliver pakningerne rundt om glas og låge slidte og bør derfor efterses. Er de utætte, bør de skiftes.
Aske
Tøm askeskuffen, inden den bliver helt fyldt. Lad altid et askelag blive i bunden af ovnen, da det isolerer
brændkammeret og gør det nemmere at tænde op.
Rengøring af brændeovnen
Ovnens overflade er malet med en varmebestandig Senotherm® maling, der holder sig pænest, hvis den
blot støvsuges med et lille mundstykke med bløde børster eller støves af med en tør, blød klud. Brug ikke
sprit eller andre opløsningsmidler, da dette vil fjerne malingen.
Brændeovnen må ikke rengøres med vand. Hvis brændeovnen udsættes for
fugt, er der risiko for rustdannelse.
Al vedligeholdelse af brændeovnen bør kun ske, når den er kold.
15
Brændeovnens indre samt røgrør kan rengøres gennem lågen og eventuelt gennem renseåbningen i
røgrøret. Den øverste isoleringssten (røglederpladen) kan fjernes. For at få fri adgang til toppen af
brændeovnen og røgrøret afmonteres metalrøglederpladen. Røgrøret kan også fjernes fra ovnen og renses.
Rengøring af brændeovnens indre samt røgrør bør foretages årligt eller, hvis nødvendigt, oftere, alt efter
hvor ofte brændeovnen benyttes. Dette arbejde kan også bestilles ved skorstensfejeren eller din lokale
Aduro GO partner.
Reparation af overfladen
Aduro brændeovne er malet med en varmebestandig spraymaling, der kan klare temperaturer på op til 500
grader. Fordelen ved denne type maling er, at det er super let at genopfriske ovnen eller reparere en ridse i
overfladen. Alle kan udføre opgaven og opnå et perfekt resultat. Spraymalingen fås i sort metallic hos din
lokale forhandler eller på www.aduroshop.dk / www.aduroshop.com.
Reservedele og uautoriseret ændring
Der må kun anvendes originale reservedele til brændeovnen. Enhver uautoriseret ændring af brændeovnen
er forbudt, da brændeovnen derved ikke længere opfylder de godkendte specifikationer. På
www.aduroshop.dk / www.aduroshop.com kan du købe originale reservedele til din brændeovn.
6. Tilbehør
Til Aduro brændeovne tilbydes et bredt sortiment af tilbehør, der kan fuldende oplevelsen af den levende ild:
pejsesæt, brændekurve, pejsegitter, briketkasse, gulvplader i glas og stål, røgrør, Aduro Easy Firelighter
samt Aduro Easy Clean. Se mere på www.aduro.dk/tilbehoer / www.aduro.no/tilbehoer.
7. Reklamationsret
I henhold til købeloven gælder reklamationsretten i to år fra købsdato af brændeovnen. Købskvittering med
dato gælder som bevis. Reklamationsretten dækker ikke skader forårsaget af forkert installation og brug af
brændeovnen. Reklamationsretten omfatter ligeledes ikke løsdele og sliddele (ildfaste sten, glas, pakninger,
skinner, malede overflader, støbejernsrist og greb), da de slides ved almindelig brug. Disse dele kan købes
som reservedele på www.aduroshop.dk / www.aduroshop.com.
Reklamationsretten gælder desuden ikke:
• Skader forårsaget af forkert installation og brug af brændeovnen, som fx overophedning samt
manglende vedligeholdelse af brændeovnen.
• Skader som følge af (kondens)vand i og omkring skorstenen, for højt eller lavt skorstenstræk og
manglende vedligeholdelse/rengøring.
• Montering eller demontering ved reparation.
• Transportomkostninger ved reparation.
16
• Skader på brændeovnen opstået ved ydre påvirkninger eller skader forårsaget af brændeovnen på
andre genstande.
8. Prøvningsattest
17
Viel Vergnügen mit Ihrem neuen Aduro Kaminofen!
Wir möchten, dass Sie vom ersten Tag an Freude an Ihrem neuen Kaminofen haben. Daher ist es wichtig,
dass Sie dieses Handbuch sorgfältig lesen, ehe Sie den Ofen nutzen. Somit vermeiden Sie eine falsche
Nutzung oder falsche Einstellungen – diese können zu Schäden am Ofen führen.
Wir veröffentlichen ständig aktuelle Hinweise und Tipps unter www.adurofire.de.
5 Jahre Garantie – Bei kostenloser Online-Registrierung
Sie haben die Möglichkeit, Ihren neuen Kaminofen online auf www.adurofire.de/garantie zu registrieren.
Wenn Sie das online Formular ausfüllen, können Sie kostenlos die Garantiedauer von 2 auf 5 Jahre
erweitern. Bitte füllen Sie innerhalb von fünf Monaten das Formular aus.
Produktionsnummer
Auf der Rückseite Ihres Kaminofens finden Sie das Typenschild mit der Produktionsnummer. Wir empfehlen,
dass Sie diese Nummer bevor Montage im untenstehenden Box notieren. Bei Anfragen bei Ihrem Händler,
benötigen Sie diese Nummer.
Viel Vergnügen!
SO NUTZEN SIE IHREN KAMINOFEN RICHTIG
Im Aduro Kundencenter finden Sie Clips, die Ihnen zeigen, wie
Sie Ihren neuen Aduro Kaminofen richtig nutzen. Dort finden Sie
nützliche Informationen zur Installation und Wartung Ihres
Kaminofens, Antworten auf technische Fragen und Ratschläge zur
korrekten Verbrennung. Sehen Sie hier wie Sie Ihren Aduro
Kaminofen richtig bedienen.
DE
18
1. Allgemeines
1.1 Zulassungen
Aduro 12 opfylder den europæiske standard EN13240 samt Norsk standard NS3058 og er dermed godkendt
til montering og brug i Europa. Produktionen er samtidig underlagt ekstern kvalitetskontrol. DoP (Declaration
of Performance/Ydeevnedeklaration) kan downloades på www.aduro.dk/download /
www.aduro.no/download.
1.2 Technische Daten
Aduro 12
Data
Nennwärmeleistung
6,0 kW
Rauchabgang, Durchmesser
Ø15 cm oben/hinten
Außenabmessungen (HxBxT)
101,5 x 41,8 x 41,8 cm
Höhe Rauchstutzen über dem Boden
100,5 cm
Abstand vom Boden zur Mitte des hinteren Ausgangs
91,3 cm
Abstand von der Mitte des Rauchstutzens bis zur
Hinterkante des Ofens
20,9 cm
Gewicht
108 kg / 143 kg wood rack
Material
Stahl
Brennstoffe
Scheitholz
Länge Brennmaterial max.
34 cm
Konvektionsofen
Primäre, sekundäre und tertiäre Luftzufuhr
Scheibenspülung
Aschkasten
Wirkungsgrad
82,2 %
Energieeffizienzindex
112,2
Energieeffizienzklasse
A+
Schornsteinzug
12 Pa
Maximale Aufgabemenge pro Stunde (Holz)
ca. 3,0 kg
Raumheizvermögen in Gebäuden mit
- Optimaler Isolierung
- Durchschnittlicher Isolierung
- Schlechter Isolierung
ca. 150 m2
ca. 100 m
2
ca. 60 m
2
1.3 Heimtransport
Wenn Sie Ihren Kaminofen nach Hause transportieren, sollte dieser immer aufrechtstehend transportiert
werden. Wenn Sie den Ofen trotzdem liegend transportieren möchten, ist es besonders wichtig, die losen
Teile in der Brennkammer (Gusseisenrost und lose Isoliersteine) zu entfernen und Aschkasten
herauszunehmen. Alternativ können Sie die Isoliersteine sowie den Gusseisenrost in der Brennkammer
liegen lassen und danach mit überschüssigem Verpackungsmaterial auffüllen, damit die losen Teile
festgehalten werden. Bitte das Holz von der Verpackung beim ersten Anzünden verwenden. Die
Plastikverpackung bitte wegwerfen.
19
2. Montage des Kaminofens
Sie dürfen gern selbst Ihren Kaminofen montieren – vor der Montage empfehlen wir jedoch, Kontakt mit dem
örtlichen Schornsteinfeger aufzunehmen. Die Montage des Ofens muss den geltenden Anforderungen der
Behörden sowie den örtlichen Baubestimmungen entsprechen. Fragen Sie evtl. Ihren Händler um Rat über
die Montage. Beachten Sie, dass Sie für die Einhaltung der geltenden Anforderungen verantwortlich sind.
Ihr zuständiger Bezirksschornsteinfeger ist vor Aufstellung des Kaminofens zu informieren. Er ist als Fachmann in der Lage, Ihnen mit Rat und Tat zur Seite zu stehen und wird nach der Aufstellung des Kaminofens
den ordnungsgemäßen Anschluss überprüfen. Nähere Angaben über gesetzliche Vorschriften zur
Aufstellung und zum Betrieb von Feuerstätten können der jeweiligen Landesbauordnung (LBO) sowie der
Feuerstättenverordnung (FeuVo) entnommen werden.
2.1 Positionierung des Kaminofens / Abstandsvorschriften
Ihr neuer Kaminofen sollte passend und sinnvoll positioniert werden. Sie sollten sicherstellen, dass die Wahl
Ihrer Positionierung mit den lokalen Vorschriften einhergeht. Das Einhalten von Mindestabständen ist
erforderlich, wenn der Ofen neben brennbarem Material aufgestellt wird:
Abstand zum brennbaren Material (sehen Sie auch untenstehende Illustration)
Abstand
hinten
Abstand hinter
dem Wood Rack
Abstand
seitlich
Abstand über
Eckaufstellung
Möblierungsabstand
25 cm
5 cm
25 cm
75 cm
25 cm
80 cm
Sie dürfen den Kaminofen nicht verwenden, bevor er von Ihrem örtlichen
Schornsteinfeger überprüft und abgenommen wurde.
20
Mit Rücksicht auf die Konvektionsluft und die Reinigung empfehlen wir jedoch, dass der Abstand zum
Mauerwerk mind. 5-10 cm beträgt.
Auch für den Aufstellort sind besondere Sicherheitsvorkehrungen zu treffen. So sollte der Fußboden vor dem
Kaminofen aus nichtbrennbarem Material bestehen. Besteht der Fußboden aus brennbaren oder
temperaturempfindlichen Materialien, wie z.B. Holz, Parkett, Kork oder Teppich aus Natur- oder Kunstfasern,
muss eine nichtbrennbare Unterlage vorgesehen werden. Die Mindestgröße dieser Unterlage ist in den einschlägigen Landesvorschriften festgelegt. Fragen Sie Ihren Schornsteinfeger. Normalerweise muss der
Boden vor dem Kaminofen mit einem nicht-brennbaren Material mindestens 50 cm vor dem Ofen und 30 cm
beiderseits der Feuerraumöffnung gedeckt werden.
2.2 Rohranschluss
Der Rauchrohrausgang des Aduro 12 ist werkseitig für eine Montage
nach oben vorbereitet. Soll der Rauchrohrausgang nach hinten gelegt
werden, muss die Platte über dem hinteren Rauchrohrstutzen
abgenommen werden. An diese Stelle wird nun der Rauchrohrstutzen
vom oberen Rauchrohrausgang montiert. Anschließend wird dieser mit
der Platte des hinteren Rauchrohrausgangs verschlossen. Abschließend
wird eine Zierplatte auf den Topausgang gelegt. Diese wird im
Aschekasten des Ofens mitgeliefert. Aduro Kaminöfen benötigen ein
Rauchrohr mit einem Querschnitt von 150 mm. Der Aduro 12 ist mit
dazugehörigem Holzregal erhältlich. Sollte in dieser Kombination ein
Rauchrohrausgang nach hinten gewählt werden, ist ein entsprechender
Aduro-Rauchrohrbogen nötig.
Die geltenden Bauvorschriften müssen eingehalten werden. Dazu zählt
das Verbauen eines Rauchrohres mit CE-Zertifizierung – dieses muss
dabei den vorgegebenen Abstand zu brennbarem Material einhalten.
2.3 Anschluss an einen gemauerten Schornstein
Wenn der Kaminofen an einen gemauerten Schornstein angeschlossen werden soll, muss entweder der
hintere Rauchabzug oder ein gebogenes Rauchrohr benutzt werden. Nach der Ausmessung muss ein Loch
im Schornstein vorbereitet werden, in dem die Mauerbuchse eingesteckt wird. Schließen Sie das Loch mit
Kaminmörtel. Schließlich werden Kaminofen sowie das Rauchrohr richtig platziert. Legen Sie eine dünne
Dichtungsschnur zwischen Rauchrohr und Mauerbuchse. Das Rauchrohr muss in die Mauerbuchse
einstecken – es darf aber nicht die Öffnung im Schornstein blockieren (sehen Sie die untenstehende
Illustration):
Der Kaminofen muss auf einem Boden mit ausreichender Tragfähigkeit
aufgestellt werden. Erfüllt der Aufstellungsort diese Voraussetzung nicht, muss
mit Blick auf die Tragfähigkeit nachgebessert werden, z.B. mit einer
belastungsverteilenden Bodenplatte.
X
21
Bauart 1 (selbstschließende Tür)
Der Aduro 12 ist Bauart 1 und damit für die Mehrfachbelegung zugelassen. Der Feuerraum muss sowohl bei
Betrieb wie bei Nichtnutzung geschlossen bleiben, da sonst weitere am gleichen Schornstein
angeschlossene Feuerstätten erheblich beeinflusst werden. Die Feuerraumtür ist selbstschließend. Sie darf
nur zum Nachlegen des Brennstoffes geöffnet werden. Die Selbstschließfunktion wird durch eine im
Scharnier der Feuerraumtür eingesetzte Rückstellfeder gewährleistet.
Für eine Mehrfachbelegung sind Geräte nur geeignet, wenn
• das Gerät nur mit geschlossenen Türen betrieben wird.
• die Tür(en) sowie alle Einstelleinrichtungen des Geräts zu schließen sind, sobald das Gerät außer
Betrieb ist.
2.4 Externe Verbrennungsluftzufuhr
Kaminöfen brauchen eine stetige Luftzufuhr, um eine saubere und effektive Verbrennung zu gewährleisten.
Da moderne und energieeffektive Häuser oft besonders gut abgedichtet sind, kann dies öfters Probleme
verursachen. Daher ist Aduro 12 mit einer externen Luftzufuhr ausgestattet, bei der die Luft für die
Verbrennung dem Kaminofen direkt von außen zugeführt wird. Der Kanal wird am Stutzen unter der
Brennkammer angeschlossen. Der Kaminofen benötigt bei der Verbrennung bis zu 25 m3/h Frischluft pro
Stunde.
Der Stutzen des Kaminofens hat einen äußeren Diameter von 78 mm und dazu wird ein Rauchrohr von Ø80
mm benutzt. Bei einer Rohrleitung über einen Meter muss der Rohrdiameter auf 100 mm erhöht werden, und
ein entsprechend größeres Wandventil gewählt werden. In warmen Räumen soll der Kanal mit 30 mm
Mineralwolle gedämmt werden, die außen mit einer Dampfsperre abgedeckt wird. In der Buchse zwischen
dem Rohr und der Wand (oder Boden) ist es wichtig, mit Dichtungsmaterial abzudichten. Alternativ können
Sie das komplette Aduro Frischluftsystem verwenden.
Der Kaminofen ist dafür vorbereitet, dass das Rohr mit externer Luftzufuhr unten hinten auf dem Ofen oder
unter dem Ofen herausgenommen werden kann (sehen Sie die untenstehende Illustration):
Möchten Sie den Ofen ohne externe Luftzufuhr nutzen, ist es wichtig, die Abdeckplatte über dem externen
Luftzugang herauszulösen.
22
2.5 Installationsmöglichkeiten
Der Kaminofen darf nicht auf folgende Weise installiert werden:
Mit aufsteigender Luftzufuhr:
Über einen feuchten Kriechkeller:
Wenn Luft über einen feuchten
Kriechkeller gezogen wird, erhalten Sie
keine ausreichende Luftversorgung.
Wird die Zuluft über ein aufsteigendes
Rohr geführt, steigt der Luftwiderstand
und der Ofen funktioniert nicht korrekt.
Indirekt
durch
Außenwand
Durch
Boden und
Fundament
Durch
Mauer
Durch
Boden und
Kriechkeller
23
3. Heizen im Kaminofen
Wichtige Warn- und Sicherheitshinweise
• Der Kaminofen wird heiz beim Gebrauch. Verwenden Sie den Kaminofen mit großem Vorsicht.
• Bewahren Sie niemals leichtentzündliche Flüssigkeiten wie Benzin oder Spiritus in der unmittel-
baren Nähe des Kaminofens auf.
• Verwenden Sie niemals leichtentzündliche Flüssigkeiten zum Anzünden des Kaminofens.
• Eine Schwelbefeuerung, d.h. eine Befeuerung mit stark verringerter Luftzufuhr, bewirkt eine
schlechte Verbrennung mit hohen Emissionen sowie einen niedrigen Wirkungsgrad. Im
schlimmsten Fall kann eine rasche Gasentzündung stattfinden, die zu Schäden am Kamin führt.
• Entleeren Sie niemals den Aschekasten, wenn der Kaminofen noch heiz ist. Achten Sie darauf,
dass sich auch 24 Stunden, nachdem das Feuer im Ofen ausgegangen ist, Glut in der Asche
befinden kann. Warten Sie damit, den Aschekasten zu leeren, bis es keine Glutsicht in der Asche
gibt.
• Der Kaminofen darf nicht mit offener Feuerraumtür betrieben werden. Nur während des
Anzündens kann die Tür die ersten paar Minuten angelehnt werden.
• Im Falle eines Schornsteinbrands: Schließen Sie alle Drosselklappen und rufen Sie die
Feuerwehr an.
3.1 Schieber
Der Kaminofen ist mit zwei Schiebern unter der Tür versieht, die die Verbrennungsluft reguliert: primäre,
sekundäre und tertiäre Luftzufuhr. Die Primärluft zündet das Feuer, die Sekundärluft hält das Feuer aufrecht,
und die Tertiärluft sorgt für die Verbrennung der Rauchgasse. Wenn der Ofen gefeuert wird, muss dem Ofen
immer sekundäre und tertiäre Luft zugeführt werden.
Mit den Schiebern können Sie den Ofen an dem Schornsteinzug und dem gewünschten Wärmeeffekt
anpassen. Je länger die Schieber herausgezogen werden, desto mehr Luft wird zugeführt und desto
kräftiger wird die Verbrennung. Wenn der Schieber ganz herausgezogen ist, wird die maximale Luftmenge
zugeführt.
3.1.1 Sekundäre Luftzufuhr
Der Kaminofen funktioniert unter normalen Umständen mit der Sekundärluft zwischen 60 % und 100 %
offen. Der Schieber darf nie so geschlossen sein, dass die Flammen ausgehen. Um eine saubere und
effektive Verbrennung zu sichern, muss es immer sichtbare Flammen geben. Eine zu niedrige Luftzufuhr
kann zu einer schlechten Verbrennung, hohen Emissionen sowie einem schlechten Wirkungsgrad führen.
Die Scheibenspülung, die Rußablagerungen an der Frontglasscheibe verhindert, wird auch von der
sekundären Luftzufuhr gesteuert.
Wenn der Ofen mit niedrigster Leistung brennen soll – d.h. um etwa 3 kW – muss die sekundäre Luftzufuhr
nach 45 Minuten, nachdem das Holz angezündet wurde, fast geschlossen werden. Zu dem Zeitpunkt gibt es
nur einzelne Flammen, und der Ofen brennt sauber mit Hilfe der tertiären Luftzufuhr hinten in der
Brennkammer.
24
3.1.2 Primärschieber
Wenn neues Holz eingelegt wird, muss die primäre Luftzufuhr geöffnet werden, bis das Feuer richtig brennt.
Um das Holz optimal auszunutzen, muss das Nachlegen von Holz erst dann erfolgen, wenn eine solide
Glutschicht erreicht ist. Dann ist es nötig, die primäre Luftzufuhr wieder für ca. zwei Minuten zu öffnen, um
die neuen Holzscheite anzuzünden.
Um das Risiko zu reduzieren, dass Asche aus dem Ofen beim Nachlegen von Holz kommt, ist es eine gute
Idee, der Schieber unter der Tür, eine Minute bevor die Tür geöffnet wird, zu öffnen. Dies sichert einen
höheren Zug durch den Ofen und reduziert dadurch das Risiko, dass Asche aus dem Ofen fällt.
3.2 Aduro-tronic
Die patentangemeldete Automatik Aduro-tronic ist eine manuell zu bedienende
mechanische Startautomatik, die ohne Strom funktioniert und automatisch die
Verbrennungsluft reguliert. Sie müssen nur noch daran denken, den Ofen mit
trockenem Holz zu beladen und die Automatik zu aktivieren. Den Rest macht die
Aduro-tronic – und Sie können in Ruhe das Feuer, die effektive Verbrennung sowie
eine Ersparung des Holzgebrauches bis zu 40 % genießen. Für weitere
Informationen besuchen Sie www.adurofire.de.
3.2.1 So bedienen Sie Ihre Aduro-tronic
Beim Anzünden
Beim ersten Anfeuern des Kaminofens ist es wichtig, dem Feuer eine
maximale Menge an Primärluft zuzuführen. Zu diesem Zweck kann der
Primärschieber „zwangsgeöffnet“ werden. Ziehen Sie den Primärschieber
ganz heraus und setzen Sie den beigelegten Aduro-Schlüssel dazwischen
(sehen Sie die Illustration). Wenn der Kaminofen heiß ist und am Boden
der Brennkammer eine Glutschicht entstanden ist, kann die Aduro-tronic
auf die Automatik-Position gestellt werden, d.h. den Schlüssel wieder
entfernen. Alternativ kann die Tür die ersten paar Minuten während des
Anzündens angelehnt werden (ohne Schlüssel).
Beim Befeuern
Immer wenn neues Holz nachgelegt wird muss binnen der ersten Minuten eine genau bemessene Menge
Primärluft zugeführt werden. Es ist jedoch wichtig, dass diese Belüftung mit der Primärluft nicht zu lange
dauert. Nur dann kann eine optimale Verbrennung sichergestellt werden. Sie aktivieren die Automatik durch
ein Herausziehen des Primärschiebers, sobald neues Holz nachgelegt wird. Die Automatik schließt danach
die Primärluft.
Wenn der Kaminofen überfordert wird und mehr als ca. 3,0 kg Holz pro Stunde
abbrennt, gibt es ein Risiko, dass sich der Lack verfärbt und später abfällt. Der
Ofen kann später lackiert werden – dies ist jedoch nicht von der Garantie
umfasst. Sonstige Schäden am Kaminofen, die durch die Überforderung des
Ofens entstanden sind, sind auch nicht von der Garantie umfassen.
25
Regulierung der Aduro-Tronic Automatik
Die Automatik ist vom Werk her so eingestellt, dass die primäre Luftzufuhr im Laufe von ca. 6 Minuten
schließt. Diese Einstellung wurde beim Dänischen Technologischen Institut beim Test von Kaminöfen mit
einem „Standardschornstein“ und Brennholz in einer „Standardgröße“ (Länge ca. 30 cm, Dicke ca. 10x10
cm) mit einer maximalen Feuchtigkeit des Brennholzes von 18 % verwendet. In der Praxis können diese
Verhältnisse natürlich variieren. Die Aduro-tronic lässt sich daher genau auf die Verhältnisse Ihres
Kaminofens einstellen. Wenn Sie möchten, dass die primäre Luftzufuhr etwas langsamer gedrosselt werden
soll (z.B., wenn Sie einen etwas schlechteren Schornsteinzug haben, Ihre Holzscheite etwas größer sind
oder Sie noch seltener nachlegen möchten), justieren Sie die Schraube auf der Vorderseite der
Steuerungseinheit mit Hilfe eines kleinen Inbusschlüssels justieren, damit die Drosselung langsamer geht.
Drehen Sie die Schraube nach rechts, um die Schließzeit zu verlängern und nach links, um die Schließzeit
zu verkürzen.
3.3 Heizanleitung
Der Kaminofen ist für intermittierende Verbrennung vorgesehen. Dies bedeutet, dass das Holz vollständig
herunterbrennen muss, ehe Sie neues Holz nachlegen.
Um eine optimale Verbrennung zu sichern, muss der Effekt/die Wärmeabgabe mit dem Holz reguliert
werden. Kleinholz gibt kräftigere Verbrennung als große Holzscheite, da die Oberfläche größer ist, und
dadurch wird mehr Gas freigegeben. Entscheidend für die Verbrennung ist auch die Menge von Holz in der
Brennkammer. Bei normalem Gebrauch soll nicht mehr als zwei Holzscheite eingelegt werden. Wenn ein
höherer Effekt erfordert wird, kann mehr Holz nachgelegt werden. Die ideale Wärmeleistung wird beim
Einlegen von ca. 1,5 kg Holz pro Stunde erreicht.
Wenn Sie Probleme beim Änzünden des Kaminofens haben, oder das Feuer bereits nach kurzer Zeit wieder
ausgeht, könnte es hierfür folgende Gründe geben:
• Das Brennholz ist nicht trocken genug. Der Feuchtigkeitsgehalt von Brennholz sollte 18% nicht
übersteigen.
• Es besteht ein Unterdruck in Ihrem Haus.
• Der äußere Rauchabzug ist verrußt. Dies kann besonders nach dem Schornsteinfegen auftreten.
Kontrollieren Sie den Rauchabzug.
• Es wurde zu wenig Brennholz verwendet. Die Glut ist daher nicht stark genug und zu kalt, um die
neue Ladung Brennholz zu entzünden.
3.4 Erste Inbetriebnahme
Der Ofen ist in wiederverwendbarer Verpackung verpackt. Das Holz können Sie eventuell in kleineren
Stücken zersägen und beim ersten Anzünden verwenden. Der Plast muss in Übereinstimmung mit den
nationalen Vorschriften bezüglich Entsorgung von Abfälle entsorgt werden.
Es kann vorkommen, dass die Rauchleitplatte aus Stahl sich während des Transports verzieht.
Vergewissern Sie sich daher vor dem Gebrauch des Kaminofens, ob die Rauchleitplatte korrekt befestigt ist
(durch die Haken oder - je nach Modell - durch die Schrauben), um eine optimale Verbrennung zu
ermöglichen und die Verrußung des Glases zu vermeiden.
Um ein optimales Verbrennungsergebnis zu erzielen, ist es wichtig,
immer trockenes Holz in der richtigen Größe zu verwenden.
26
Beim ersten Anzünden des Ofens muss vorsichtig vorgegangen werden, da alle Materialien sich an die
Wärme gewöhnt werden müssen, d.h., den Kaminofen langsam aufwärmen bis er Höchstwärme erreicht.
Danach mehrere Male nachlegen, so dass der Ofen recht gut durchgewärmt wird. Der Lack, mit dem der
Ofen lackiert ist, härtet beim ersten Feuern, und dabei können Rauch-/Geruchsbelästigungen entstehen.
Sorgen Sie deshalb immer für eine gute Entlüftung.
Darüber hinaus kann es vorkommen, dass in der Aufheiz- und Abkühlphase laute metallische Geräusche
auftreten. Dies ist auf die Materialspannung in beiden Phasen zurückzuführen.
3.5 Anzünden und Anheizen
Das Anzünden ist für einen schnellen und effektiven Start der Verbrennung von großer Bedeutung.
1. Ziehen Sie die Schieber unter der Tür ganz heraus, damit die primäre, sekundäre und tertiäre
Luftzufuhren ganz offen sind. Die untenstehende Illustration zeigt die Schieber.
2. Legen Sie ein Stück gespaltenes Holz quer in die Brennkammer und zwei Zündtabs nebenan.
Entzünden Sie die Zündtabs und legen Sie gleich danach noch ein gespaltenes Holzstück daneben
und einige kleinere Holzstücke quer obendrauf. Die Zündtabs brauchen ein bisschen Luft – die
Holzstücke müssen jedoch dicht an einander liegen, um einander aufzuwärmen.
3. Lassen Sie die Tür 1 cm offen, bis das Glas so warm ist, dass es nicht mehr berührt werden kann.
Schließen Sie dann die Tür. Wenn es klare sichtbare Flammen gibt, und das Feuer gut brennt,
schließen Sie die primäre Luftzufuhr unter der Tür (sehen Sie Punkt 3.1.2).
Während der ersten Inbetriebnahme, die mit etwa 1 kg Holz durchgeführt werden
soll, muss die Tür leicht angelehnt bleiben und darf nicht geschlossen werden,
bis der Ofen kalt ist. Dies ist zu verhindern, dass die Dichtung an den Ofen klebt.
Die einzelnen Bedienungselemente werden öfters sehr heiß. Zur Bedienung
im heißen Zustand bitte die als Zubehör mitgelieferte „kalte Hand“ benutzen.
Sekundärschieber
Primärschieber
27
3.6 Brennmaterialien
Der Kaminofen ist für Holz und Holzbriketts geeignet. Wir setzen den Gebrauch von gespaltenem Hartholz
voraus, welches mindestens ein Jahr gut belüftet draußen unter einer Abdeckung gelagert wurde.
Brennholz, welches nur drinnen gelagert wurde, ist sehr trocken und wird daher sehr schnell verbrennen.
Idealerweise sollte das Brennholz im Winter geschlagen werden, da zu dieser Zeit viel Feuchtigkeit des
Holzes in den Wurzeln gespeichert wird. Das Bundes-Immissionsschutzgesetz schreibt vor, dass nur
trockene naturbelassene Hölzer (Feuchtigkeitsgehalt höchstens 18 %) als Brennstoff für Kleinfeuerstätten
verwendet werden dürfen. Der Feuchtigkeitsgrad des Brennholzes können Sie mit Hilfe eines
Feuchtigkeitsmessers oder eines Spülmitteltests bestimmen. Vorgehensweise des Spülmitteltests: Geben
Sie einen Tropfen Spülmittel auf das eine Ende des Holzstückes und verreiben Sie den Tropfen leicht.
Pusten Sie dann auf der gegenüberliegenden Seite kräftig ins Holz. Bilden sich auf der Seite mit dem
Spülmittel nun Seifenblasen, ist Ihr Holz trocken genug. Am besten geeignet sind Holzscheite von ca. 10 cm
Umfang und max. 34 cm Länge. Beim Anwenden von zu feuchtem Holz wird der Wirkungsgrad des Ofens
deutlich reduziert und die Partikelemission erhöht.
Wichtig: Ein Kaminofen ist keine „Müllverbrennungsanlage“. Auf keinen Fall dürfen Kohlegruß,
Feinhackschnitzel, Rinden- und Spanplattenabfälle, feuchtes und/oder mit Holzschutzmitteln behandeltes
Holz, Papier und Pappe (außer zum Anzünden) verbrannt werden. Fossile Brennstoffe dürfen auch nicht
verwendet werden. Das Verbrennen von Abfall ist gemäß Bundes-Immissionsschutzgesetz verboten. Die bei
der Abfallverbrennung entstehenden Abgase können Ihre Gesundheit gefährden sowie Schäden an den
Schamotte- und Metallteilen Ihres Kaminofens und am Schornstein verursachen.
4. Der Schornstein
Um einen einwandfreien Betrieb des Kaminofens sicherzustellen, muss der Schornsteinzug möglichst konstant auf einem Wert von 10-14 Pascal (Pa) gemessen im Rauchrohr hinter dem Ofen gehalten werden. Der
Kamin benötigt unter optimalen Umständen (ohne Nutzung eines Zugoptimierers) einen Zug von zwischen
18 und 25 Pa. Da der Schornsteinzug von mehreren veränderlichen Faktoren wie Außenlufttemperatur,
Rauchgastemperatur, Schornsteinbelegung, Windstärke usw. beeinflußt wird, ist er im Jahresverlauf sehr
unterschiedlich. Für die Höhe des Schornsteins gibt es keine besonderen Bestimmungen, jedoch sollte er so
hoch sein, dass genügend Schornsteinzug entsteht. Wenn der empfohlene Schornsteinzug nicht erreicht
wird, können Probleme mit Rauch durch die Tür entstehen.
Daten zur Berechnung des Schornsteins
Holz
Abgastemperatur gemessen bei [20C]
279
Förderdruck bei Nennwärmeleistung [mbar]/[Pa]
0,12/12
Abgasmassenstrom [g/s]
4,11
4.1 Fehlender Zug im Schornstein
Sollten Sie feststellen, dass der Schornsteinzug sich nach der Installation verschlechtert hat, kann es sein,
dass etwas im Schornstein den Rauchabzug blockiert. Kontrollieren Sie in diesem Fall den Schornstein und
stellen Sie sicher, dass er nicht von umstehenden Gebäuden oder Bäumen beeinträchtigt wird.
28
Wenn der Schornstein zu niedrig, undicht oder mangelhaft isoliert ist, kann es Probleme mit dem Zug
verursachen (lassen Sie den Schornsteinfeger dies beurteilen). Der Schornsteinzug muss ausreichend sein,
damit beim Anzünden eines kalten Ofens/Schornsteins eine ausreichende Verbrennung entstehen kann und
es nicht zu Rauchentwicklung/Austritt im Ofen kommt.
Nach erfolgreicher Anheizphase und steigender Temperatur im Ofen und im Kamin ist es wichtig, dass der
Schornsteinzug stabil bei zwischen 18 und 25 Pascal liegt. Dies muss nach spätestens einer Stunde der Fall
sein. Prüfen Sie bitte den Schornsteinzug vor und 60 Minuten nach der Anheizphase. Nur mit den genannten
Pascal-Werten ist eine saubere und stabile Verbrennung möglich.
Temperatur und Zugstärke des Ofens stehen in direktem Bezug zueinander. Besonders im kalten Zustand
kann der Zug im Kamin stark variieren. Daher wird empfohlen, den Kaminzug in warmen Zustand zu
messen. Sollte der Schornsteinfeger dabei einen ausreichenden Zug feststellen, die Heizleistung dennoch
nicht Ihren Erwartungen genügen, hilft es, die Anheizphase zu verlängern. Nutzen Sie dazu ein paar Zweige
mit Anzünd-Hilfen, damit der Schornstein langsam und ausreichend aufwärmt. Nur so erhalten Sie einen
optimalen Zu. Wenn die Glutschicht solide ist, legen Sie noch 2-3 gespaltene Holzstücke darauf.
Ist es nicht möglich, einen natürlichen, ausreichenden Zug zu etablieren, kann ein Rauchsauger am
Schornstein montiert werden, z.B. Aduro DraftOptimizer.
4.2 Schornstein und Rauch
Sollte Rauch aus dem Ofen oder dem vorderen Teil des Rauchrohres austreten, liegt dies wahrscheinlich an
wechselnder Wetterlage. Unter bestimmten Voraussetzungen kann es zu einer Kälte-Blockade des Kamines
kommen, die den natürlichen Zug stark beeinträchtigen kann. Dies kann besonders an kalten oder windigen
Wintertagen passieren, oder wenn der Ofen längere Zeit nicht genutzt wurde.
Bei einer Kälte-Blockade des Schornsteins füllt sich die Brennkammer in der Anheizphase mit deutlich mehr
Rauch als üblich. Dieser tritt dann aus dem Ofen aus. Wenn der Kamin lange nicht genutzt wurde,
empfehlen wir daher, den Ofen mit ein paar Zweigen langsam anzuheizen, um eine Kälte-Blockade zu
vermeiden.
5. Wartung des Kaminofens
Die Brennkammer
Die Vermiculite-Platten in der Brennkammer verschleißen nach einer gewissen Zeit und müssen
ausgetauscht werden, sobald Risse größer als einen halben Zentimeter werden. Die Haltbarkeit der Platten
hängt davon ab, wie oft und wie kräftig der Ofen in Gebrauch genommen wird. Sie können die Platten selbst
austauschen. Sehen Sie bitte www.aduroshop.de.
Alle Wartungsarbeiten am Kaminofen dürfen nur im kalten Zustand und bei
gezogenem Stecker erfolgen.
29
Glasscheibe
Nasses Holz, fehlender Zug im Schornstein sowie fehlerhafte Bedienung des Ofens können Rußflecken an
der Scheibe verursachen. Am einfachsten bei starker Verrußung ist es, die Scheibe mit einem feuchten
Lappen mit wenig Asche darauf zu reinigen. Sie können auch Reinigungsprodukte verwenden, wie z.B. der
Aduro Easy Clean Schwamm. Dieser Schwamm weder zerkratzt noch beschädigt die Oberfläche des Glases
und kann mehrmals verwendet werden. Wasser oder andere Reinigungsmittel sind nicht notwendig.
Es gehört zur regelmäßigen Wartung, die Glashalterungen und Dichtungen ab der Inbetriebnahme auf
korrekten Sitz zu kontrollieren.
Dichtungen
Die Dichtungen rund um Glas und Tür können mit der Zeit verschleißen. Kontrollieren Sie, dass die
Dichtungen unbeschädigt und weich sind. Ist dies nicht der Fall, sollten sie ausgewechselt werden.
Asche
Entleeren Sie den Aschekasten, bevor er voll ist. Lassen Sie immer etwas Asche im Boden des Ofens
liegen. Dies isoliert die Brennkammer und macht es einfacher, das Feuer anzuzünden.
Reinigung des Kaminofens
Die Oberfläche des Aduro 12 ist mit einer hitzeresistenten Senotherm Farbe lackiert, welche am besten
erhalten bleibt, wenn sie gelegentlich mit einem kleinen, weichen Staubsaugeraufsatz abgesaugt wird. Der
Ofen kann aber auch mit einem trockenen, weichen Tuch abgestaubt werden. Verwenden Sie kein Spiritus
oder andere Reinigungsmittel, da diese die Lackierung beschädigen.
Das innere des Kaminofens sowie das Rauchrohr können durch die Tür und eventuell durch eine Klappe im
Rauchrohr gereinigt werden. Der obere Isolierstein (Rauchleitplatte) kann entfernt werden. Um freien
Zugang zum oberen Teil des Kaminofens sowie dem Rauchrohr zu bekommen, wird die Rauchleitplatte in
Stahl abmontiert. Das Rauchrohr kann auch vom Kaminofen entfernt und gereinigt werden. Die Reinigung
des inneren Kaminofens sowie des Rauchrohrs soll jährlich gemacht werden. Wenn der Ofen jedoch öfters
benutzt wird, soll die Reinigung öfters vorgenommen werden. Der Schornsteinfeger oder Ihren örtlichen
Aduro GO-Partner können diese Reinigung ausführen, wenn dies gewünscht wird.
Oberfläche ausbessern
Aduro Kaminöfen sind mit hitzebeständiger Senotherm-Farbe lackiert. Diese hält bis 500 Grad Celsius. Bei
Lackschäden kann dies mit Senotherm-Spray leicht und rückstandlos repariert werden. Sie erhalten das
Spray bei Ihrem Händler oder unter www.aduroshop.de.
Der Kaminofen darf nicht mit Wasser gereinigt werden. Sollte der Kaminofen
Rost ausgesetzt sein, besteht die Gefahr von Rostbildung.
30
Ersatzteile und unautorisierte Änderungen
Es dürfen nur originale Ersatzteile für den Kaminofen benutzt werden. Jede unautorisierte Änderung des
Kaminofens ist verboten, da der Kaminofen sonst nicht mehr die geprüften Spezifikationen erfüllt. Auf
www.aduroshop.de können Sie originale Ersatzteile für Ihren Kaminofen kaufen.
6. Zubehör
Sie finden ein breites Angebot an Zubehör für Aduro Kaminöfen, die Ihr Kaminofen-Erlebnis komplett
machen: Kaminbesteck, Holzkörbe, Schutzgitter, Brikettkästen und Ascheeimer, Bodenplatten aus Glas und
Stahl, Rauchrohre, Easy Figher Lighter - sowie Easy Clean-Produkte. Lesen Sie mehr unter
www.aduroshop.de.
7. Gewährleistung
Sie haben ein zweijähriges Reklamationsrecht ab Kaufdatum. Der Kaufbeleg muss als Dokumentation bei
einer Reklamation vorgelegt werden. Das Reklamationsrecht greift nicht bei falscher Installation und
Nutzung des Ofens. Ebenso sind Verschleißteile nicht Bestandteil von Garantie oder Gewährleistung. Dazu
zählen Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen, angemalte Oberflächen, Griffe usw.,
da diese dem normalen Verschleiß ausgesetzt sind. Diese Teile können Sie bei Ihrem Händler oder
www.aduroshop.de nachbestellen.
Es gilt grundsätzlich keine Garantie auf:
• Schäden, die durch falsche Installation oder Nutzung des Ofens herrühren, z.B. Überhitzung sowie
fehlende Wartung des Ofens
• Abnehmbare- und Verschleißteile (Glasscheiben, Isoliersteine, Feuerroste, Dichtungen, Schienen,
angemalte Oberflächen, Griffe usw.), da diese dem täglichen Gebrauch unterliegen
• Schäden aufgrund (Kondens)wasser in und um den Schornstein, zu viel oder zu wenig
Schornsteinzug und fehlende Wartung/Reinigung
• Montagearbeiten während einer Reparatur
• Transportkosten bei Reparatur
• Schäden am Ofen, die durch äußere Einwirkung verursacht wurden oder Schäden, die der Ofen an
anderen Gegenständen verursacht hat.
Loading...
