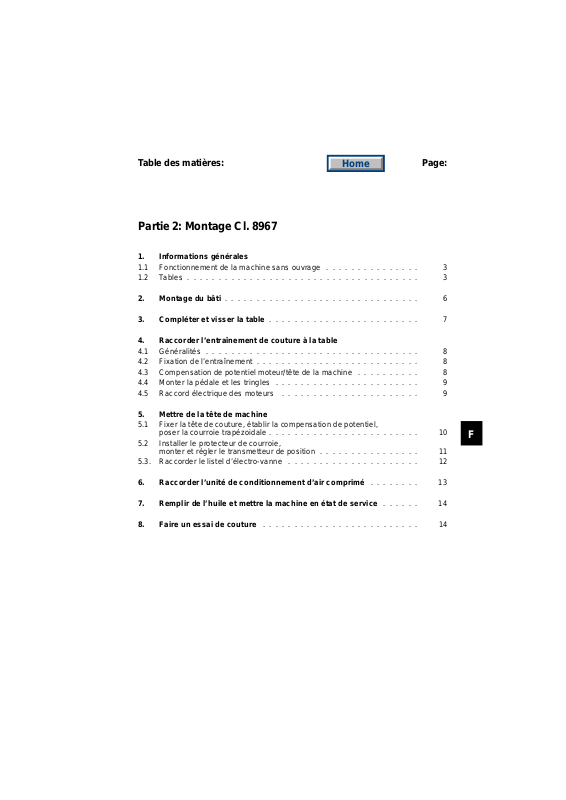

T able des matières: Page:
Home
Partie 2: Montage Cl. 8967
1. Informations générales
1.1 Fonctionnement de la machine san s ouvrage . . . . . . . . . . . . . . . 3
1.2 Tables . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
2. Montage du bâti
3. Compléter et visser la table
4. Raccorder l’entraînement de couture à la t able
4.1 Généralités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.2 F ixation d e l’ entraînement . . . . . . . . . . . . . . . . . . . . . . . . . . 8
4.3 Compensation de potentiel moteur/tête de la machine . . . . . . . . . . 8
4.4 Monter la pédale e t les tringles . . . . . . . . . . . . . . . . . . . . . . . 9
4.5 Rac cord élect riqu e des moteurs . . . . . . . . . . . . . . . . . . . . . . 9
5. Mettre de la tête de mach ine
5.1 Fixer la tête de couture, établir la compensation de potentiel,
pos er la courroie trapézoidale . . . . . . . . . . . . . . . . . . . . . . . . 10
5.2 Installer le protecteur de courroie,
monter et régler le tra nsmetteur de positi on . . . . . . . . . . . . . . . . 11
5.3 . Rac corder le l istel d’électro-vanne . . . . . . . . . . . . . . . . . . . . . 12
6. Raccorder l’unité de conditionnement d’air comprimé
7. Remplir de l’huile et mettre la machine en état de service
8. Faire un essai de couture
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
. . . . . . . . . . . . . . . . . . . . . . . . 7
. . . . . . . . 13
. . . . . . 14
. . . . . . . . . . . . . . . . . . . . . . . . . 14
F
1. Informations générales
Attention!
La tension du réseau et la tension nominale indiquée sur
la plaquett e du moteur doiven t concorder.
Tous les travaux sur l’équipement électrique ne do i vent
être réalisés que par des personnes compétentes et
après avoir retiré la fiche de prise de courant.
Observer le s mesures de séc u rité!
Le montage e st à faire selon les indications suivantes.
Toutes les pièces nécessaires se trouvent dans les
accessoires.
1.1 Fonctionnement de la machine sans ouvrage
Attention!
Bloquer d’abord les pieds de couture dans la position
levée et régler leur levage à la plus petite valeur.
F
1.2 T ables
Les entailles de tables construites par le client doivent
avoir les dimens i ons indiquées dans les esquisses sur les
pages 4 et 5.
Les tables doivent être assez portantes et solides.
3
4
F
5
2. Montage du bâti
–
Monter les pièces du bâti comme montré dans le s
illustrations en observant que tous les pieds se
trouvent au même niveau.
–
A ces fins, régler les v is du pied de bâti
arrière-gauche en conséquence.
6
3. Compléter et visser la table
23
1
5
6
4
Dessous de la table:
–
Visser la conduit e de câbles 4 et le support 5 qui sert
à soulager la traction
–
Visser l’interrupteur principal 2
–
Installer le transformateur 1 pour la lampe de
couture, si disponible
–
Poser les câbl es d’alimentatio n dans la conduite et
jusqu’au moteur
–
Visser le tiroir 3 avec son support
–
Visser les tôles d’appui pour les tables au bâti
MG56-2
–
Visser la table sur le bâti à l’aide de vis de bois
B8 x 35.
F
7
4. Raccorder l’entraînement de couture à la table
4.1 Généralités
De différents sets d’entraînement et de raccordement
sont disponibles pour la machine.
Le set d’entraînement consiste en:
Moteur, disjoncte ur protecteur avec conduites, courr o i e,
poulie.
Le set de raccordement comprend toutes les conduites
entre moteur et tête de couture.
L’entraînement à courant continu disponibl e pour cette
machine fonctionne avec "tension alternative
monophasée " . Pour cette raison les raccordemen ts de
plusieurs machines doivent être répartis
proportionnément sur les différentes phases du réseau
d’alimentation (courant triphasé). Sinon, les différentes
phases risquent d’être surchargées.
Attention!
Lorsque l’équipement électrique n’est pas livré par
Dürkopp Adler, l’installation et l’essai sont à effectuer
selon EN 60204 -3-1 ou bien JEC 204-3-1.
4.2 Fixation de l’entraînement
–
Visser le pied de l’entraînement sur la table. Tourner
à ces fins les 3 v i s à tête hexagona l e M 8 x 35 avec
rondelles dans les écrous de vis de la table.
–
Fixer la poulie sur l’arbre du moteur.
–
Vérifier la disposition des raccordements dans la
plaque à bornes du moteur et la modifier
éventuellement. La disposit ion doit correspo ndre à la
tension de réseau.
4.3 Compensation de potentiel moteur/tête de machine
–
Visser sur le pied du moteur le câble de jonction
vert-jaune qui se trouve dans les accessoires. Il sert
à dériver la charge électrostatique de la tête de
machine par le moteur jusqu’à la masse.
8
4.4 Monter la pédale et les tringles
Pour des raisons ergonomiques la pédale doit être
alignée dans sa direction latérale centrée à l’aiguille.
Régler les tr i n gles de sorte que la pédale a une
inclinaison de 10°.
4.5 Raccord électrique des moteurs
Les puissances raccordées néce ssaires se trouven t dans
les schémas de câblage joints au set d’entraînement.
F
9
5. Mettre la tête de machine
5.1 Fixer la tête de couture, établir la compensat ion de p otentiel,
poser la courroie trapézoidale
1
–
Mettre la tête de couture et la fixer à l’aide de trois
vis à six pans creux M8 x 95 avec rondelle et écrou.
–
Etablir la compensation de potentiel.
Visser à ces fins le câble monoconducteur livré avec
à la tête de couture.
–
Mettre la courroie trapézoidale.
–
Régler la tension de la courroie trapézoidale.
Modifier à ces f i ns la position du moteur par rapport
à la machine à coudre de sorte que la courroie
trapézoidale peut encore être enfoncée d’environ
10 mm sans appl i quer trop de force.
–
Visser le protecteur de courroie du moteur.
Régler la câme de sorte que la courroie ne glisse
pas de la poulie lorsque la machine à coudre est
inclinée en arrière.
10
5.2. Installer le protecteur de courroie, mon ter et régler le transmetteur
de position
–
Fixer le prote ct eur de courroie à l’aide de 7 vis.
Lorsqu’on rabatte le protecteur, il doit plonger
librement dans l’entaille de la table.
–
Visser le transmetteur de position.
–
Régler les moments pour "1ère et 2e position".
1ère position
levée de la boucle
2e position =
sup érieur
Attention!
Régler les mo m e nts pour la 1ère et la 2e position
impérativem e nt comme décrit p l us haut. Les instructions
des fabricant s de moteurs indiquent d’autres v al eurs.
= Position de l’aiguille peu après la
Levier tire-fil peu avant le point mort
F
11
5.3 Raccorder le listel d’électro-vanne
–
Mettre le listel de fiches du câble de connexion sur
les électro-vannes et le fixer aux vannes à l’aide de
deux vis M 2,5.
12
6. Raccorder l’unité de conditionnement à air comprimé
2
Pour le fonctionnement du levage de pied presseur, de la
condensation de points et du c oupe-fil, l’alimentation en
air comprimé sans eau et légèrement huileux est
indispensable.
–
Visser l’unité de conditionnement sur le bâti.
–
Installer le t uyau PU3 entre l’unité de
conditionnement et la tête de machine.
–
Raccorder le tuyau pour l’unité de conditionn em ent
au réseau d’air comprimé.
–
Tirer la poignée 2 en haut et ajuster une pression de
service de 6 bar en la tournant.
F
13
7. Remplir de l’huile et mettre la machine en état de service
–
Monter le porte-bobine.
–
Mettre de l’huile "Esso SP NK 10" dans les deux
récipients de la tête de couture jusqu’au repère
"MAX".
–
Raccorder la fiche de contact au réseau.
8. Faire un essai de couture
La machine étant coupée, enfiler le fil d’aiguille et insérer
la canette.
(voir Instructions de service)
–
Faire un essa i de couture sur l’o uvrage et régler l a
tension du fil d’aiguille et du fil de la canette.
–
Laisser tourner la machine d’abord à un nombre de
tours réduit avant de coudre au nombre de tours
maximal.
14
