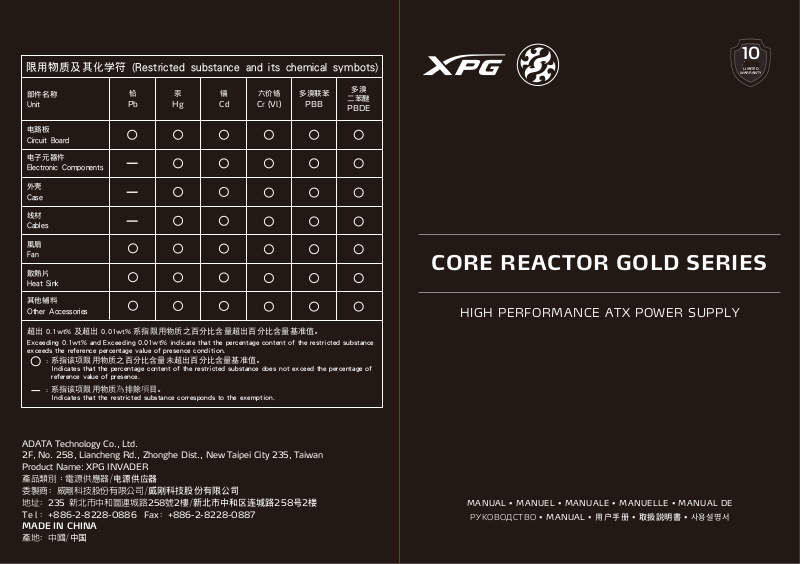

ADATA COREREACTOR650G-BKCEU QUICK START GUIDE

限用物质及其化学符 (Restricted substance and its chemical symbots)

部件名称

Unit

电路板

Circuit Board

电子元器件

Electronic Components

外壳

Case

线材

Cables

風扇

Fan

散熱片

Heat Sink

其他辅料

Other Accessories

超出 0.1wt% 及超出 0.01wt% 系指限用物质之百分比含量超出百分比含量基准值。
Exceeding 0.1wt% and Exceeding 0.01wt% indicate that the percentage content of the restricted substance

exceeds the reference percentage value of presence condition.

: 系指该项限用物质之百分比含量未超出百分比含量基准值。
Indicates that the percentage content of the restricted substance does not exceed the percentage of

reference value of presence.

: 系指该项限用物质為排除項目。
Indicates that the restricted substance corresponds to the exemption.

铅

Pb

汞

Hg

镉

六价铬

Cd

Cr (Vl)

多溴联苯

PBB

ADATA Technology Co., Ltd.
2F, No. 258, Liancheng Rd., Zhonghe Dist., New Taipei City 235, Taiwan
Product Name: XPG INVADER

產品類別：電源供應器/電源供應器
委製商: 威剛科技股份有限公司/
地址: 235 新北市中和區連城路258號2樓/

Tel :

[phone]

威剛科技股份有限公司

新北市中和區連城路258號2樓

Fax:

[phone]

MADE IN CHINA

產地: 中國/

中国

多溴

二苯醚

PBDE

1010

YEAR

LIMITED

LIMITED

WARRANTY

WARRANTY

CORE REACTOR GOLD SERIES

HIGH PERFORMANCE ATX POWER SUPPLY

MANUAL • MANUEL • MANUALE • MANUELLE • MANUAL DE

РУКОВОДСТВО • MANUAL • 用戶手冊 • 取扱説明書 • 사용설명서

English

Deutsch

Français

Español

Россию

Português

日本の

한국어

簡體中文

繁體中文

3

13

23

33

43

53

63

73

83

93

EN

CONGRATULATIONS ON THE PURCHASE OF YOUR NEW
XPG CORE REACTOR GOLD SERIES POWER SUPPLIES

XPG Core Reactor Gold Series power supplies are created for silence with extreme power
performance, designed with a 120mm cooling fan featuring extremely low RPM fan control

circuit design allows the fan to operate efficiently and silently. 80 PLUS
Gold rated efficiency ensures low-cost operation and the fully modular cable set provides
user convenience and easy builds. XPG Core Reactor Gold uses high quality 105°C
Japanese capacitors throughout and is a great choice for a high performance PC.

SAFETY AND PROTECTION

The main outputs will be latched off when each protection is triggered. The main
output can be reset by cycling the DC remote on/off or AC power. +5Vsb output is auto
recovery when fault condition is removed.

Product Specifications

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Installation

Safety and Agency Approvals

12

INTEGRATED PROTECTION CIRCUITS

Over Current Protection :

XPG has followed Intel Power Supply Design Guide with 110%-140% of total current

5

7

9

11

on all+12V & +5V & +3.3V rails. Therefore OCP of XPG Core Reactor is more effective.

Over Voltage Protection :

OVP on +12V, +5V, +3.3V DC outputs rails are required to comply with the latest Intel ATX
Power Supply Design Guide. OVP shuts down the PSU in the event that the DC outputs
exceed a set level, determined by the PSU manufacturer. The minimum voltage levels
required for compliance is +12V rail@ 15.6V max , +5V rail at 7.0V max, +3.3V rail
at 4.5V max.

Over Power Protection :

XPG has followed Intel ATX Power Supply Design Guide with 110-150% of PSU Total
Wattage.

Over Temperature Protection :

OTP ensures that the PSU will shut down when the PSU internal temperature reaches a set
point. This is usually as a result of internal current over loading or a defect fan.

No Load Operation :

XPG has followed Intel ATX Power Supply Design Guide with 0A minimum loading to
support Intel Haswell C6/C7 sleep mode function.

Short Circuit Protection :

SCP is defined as any output impedance of less than 0.1ohms. Amongst other things, SCP
ensures that the PSU shuts down should the +12V, +5V & +3.3V rails short to any ground,
or any other rail. It also ensures that no damage should occur to your PC components if
there is any short circuit inside the system.

XPG Power Supplies have full protection circuits on board to keep your expensive
components safe under all circumstances.

0403

CORE REACTOR 850 GOLD DC cable listing

* XPG Core Reactor Gold Power Supply Unit
* AC Power Cord x 1
* DC Modular cable pack
* DC Modular cable storage bag x 1
* Cable Ties x 10
* Thumb Screw x 4
* User Manual

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Dimension W x L x H

Total Continuous Power

100-240VAC, 47-63Hz, 12A

+3.3V

+5V

22A

120W

22A

Power supply fan curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

800rpm

Fan Speed

600rpm

400rpm

200rpm

Core Reactor 850 Gold

+12V

70.8A

850W

150 x 140 x 86mm

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

Description Total Length

ATX Cable 24 pin (20+4)

EPS/ATX12V 8 pin (4+4) cable

PCIe 8 pin (6+2) cable

PCIe 8 pin (6+2) cable

SATA cable (4 SATA)

Peripheral cable (4-pin)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qty

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

0605

CORE REACTOR 750 GOLD

DC cable listing

* XPG Core Reactor Gold Power Supply Unit
* AC Power Cord x 1
* DC Modular cable pack
* DC Modular cable storage bag x 1
* Cable Ties x 10
* Thumb Screw x 4
* User Manual

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Dimension W x L x H

Total Continuous Power

100-240VAC, 47-63Hz, 10A

+3.3V

+5V

22A

120W

22A

Power supply fan curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 750 Gold

+12V

62.5A

750W

150 x 140 x 86mm

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

Description

ATX Cable 24 pin (20+4)

EPS/ATX12V 8 pin (4+4) cable

PCIe 8 pin (6+2) cable

PCIe 8 pin (6+2) cable

SATA cable (4 SATA)

Peripheral cable (4-pin)

Total Length

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qty

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

0807

CORE REACTOR 650 GOLD

DC cable listing

* XPG Core Reactor Gold Power Supply Unit
* AC Power Cord x 1
* DC Modular cable pack
* DC Modular cable storage bag x 1
* Cable Ties x 10
* Thumb Screw x 4
* User Manual

SPEC Label & Safety Instructions

Model Number

AC Input

DC Output

Output Current

Output Wattage

Dimension W x L x H

Total Continuous Power

100-240VAC, 47-63Hz, 10A

+3.3V

+5V

20A

20A

110W

Power supply fan curve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 650 Gold

+12V

54.1A

650W

150 x 140 x 86mm

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

Description

ATX Cable 24 pin (20+4)

EPS/ATX12V 8 pin (4+4) cable

650 mm

PCIe 8 pin (6+2) cable

650 mm

SATA cable (4 SATA)

500 mm

SATA cable (4 SATA)

Total Length

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qty

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

1009

INSTALLING YOUR NEW CORE REACTOR POWER SUPPLY

Please turn off AC power switch if you are swapping the power supply.

1.

Please install your XPG Power Supply in the correct area

2.
Please use a screwdriver to install the power supply

3.
Please connect the 18+10pin Modular cable connector to the PSU modular socket

4.
Please connect the 20+4 pin MB connector to the 24pin socket on the MB

5.
Please connect the CPU 8pin Modular cable connector to the PSU modular CPU power

6.
Please connect the 8 or 4 pin CPU connector to the CPU power socket on the MB if

7.
required.
Please connect the PCI-E 8pin Modular cable connector to the PSU modular VGA power

8.
socket if required.
Please connect the PCI-E 2.0 (6+2pin) Graphic connector to the 6 or 8 pin socket on the

9.
VGA card if required.
Please connect the 6pin Modular cable connector to the PSU modular SATA or Molex

10.
power socket if required.
Please connect the SATA or Molex Connectors to all the peripherals if required.

11.
Please turn on the AC power switch if you have finished your system installation.

12.

TROUBLESHOOTING

If your system does not turn on after installing the power supply, please follow the
troubleshooting guide listed below:

Please make sure the AC main power cord is connected to your PC correctly.

1.
Please make sure the AC source is switched On

2.
Please make sure the AC On/Off switch on the back panel of the power supply unit in

3.
the “I” (On) position.
Please make sure the MB & CPU Power Socket & connectors are connected correctly on

4.
the Motherboard.
If you still have problem turning on your PC, please contact ADATA Tech Support,

5.
Service Center or your local dealer.

DURATION OF WARRANTY

ADATA Technology Co., Ltd. provides a 10 years warranty period for this product unless
regional laws and regulations state otherwise.

LIMITATION OF WARRANTY

This limited warranty covers only repairs or replacements of products manufactured by
ADATA Technology Co. Ltd. and its authorized partners.
Please note that ADATA is responsible for providing free repairs except for the following
reasons:

The warranty label is altered, damaged or missing.

1.
Product serial number does not conform to our original system.

2.
Products purchased from an unauthorized agent.

3.
Damage caused by natural calamity

4.
Any abuse outside the intended product operation.

5.

ONLINE CUSTOMER SERVICE

For frequently asked questions, additional information and service instruction please visit
the product page at www.xpg.com

IMPORTANT SAFETY INFORMATION

1.

NEVER, under any circumstances, open the power supply unit or attempt to repair the power
supply. This is extremely dangerous due to the high voltage inside.

2.

DO NOT insert any objects into the fan grill or the ventilation area of the power supply unit.

3.

DO NOT place any objects in front of the fan or the ventilation area of the power supply unit
that may obstruct or restrict the airflow.

4.

USE ONLY the modular cables bundled with the power supply unit. DO NOT use any third
party cables or extension cables with this unit.

5.

Avoid dust, humidity, and temperature extremes. Do not place the power supply unit in any
area where it may become wet.

6.

The power supply unit is for integration into a computer, and not intended for external or

outdoor usage.

7.

Failure to comply with any manufacturer instructions and/or any of these safety instructions
will immediately void all warranties and guarantees.

SAFETY AND AGENCY APPROVALS

Agency

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Standard

1211

DE

Produktspezifikationen

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Installation

Sicherheits-und
Behördenzulassungen

15

17

19

21

22

HERZLICHEN GLÜCKWUNSCH ZUM KAUF IHRES NEUEN
NETZTEILS DER CORE-REACTOR-GOLD-REIHE VON XPG

XPGs Netzteile der Core-Reactor-Gold-Reihe sind auf Stille bei extremer Leistung
ausgelegt. Der 120-mm-Lüfter mit Lüftersteuerung mit extrem geringer Drehzahl
ermöglicht einen effizienten und lautlosen Betrieb. 80 PLUS Gold-bewertete Effizienz
gewährleistet einen kostengünstigen Betrieb, während das vollständig modulare Kabelset
für Nutzerfreundlichkeit und einfache Montage sorgen. XPG Core Reactor Gold nutzen
durch und durch hochwertige japanische Kondensatoren (105 °C) und sind eine ideale Wahl
für Hochleistungs-PCs.

SICHERHEIT UND SCHUTZ

Die Hauptausgabe wird unterbrochen, sobald ein Schutz auslöst. Die Hauptausgabe
kann durch Aus- und Wiedereinschalten der Gleichspannungsfernbedienung oder
Netzstromversorgung zurückgesetzt werden. Ausgabe +5 Vsb wird automatisch
wiederhergestellt, sobald der Fehlerzustand behoben ist.

INTEGRIERTE SCHUTZBESCHALTUNG

Überstromschutz :

XPG hat die Intel-Netzteil-Designanleitung mit 110 bis 140 % des gesamten Stroms
an allen Schienen mit +12 V, +5 V und +3,3 V befolgt. Daher ist der Überstromschutz von
XPG Core Reactor effektiver.

Überspannungsschutz :

Überspannungsschutz an den Ausgangsschienen mit +12 V, +5 V und +3,3 V ist zur
Einhaltung der aktuellsten Intel-ATX-Netzteil-Designanleitung erforderlich.
Überspannungsschutz schaltet das Netzteil ab, wenn die Gleichspannungsausgabe ein vom
Netzteilhersteller festgelegtes Niveau überschreitet. Mindestens erforderliche
Spannungsniveaus für Konformität: Schiene +12 V bei max. 15,6 V, Schiene +5 V bei max.
7,0 V, Schiene +3,3 V bei max. 4,5 V.

Überlastungsschutz :

XPG hat die Intel-ATX-Netzteil-Designanleitung mit 110 bis 150 % gesamte Netzteilleistung
befolgt.

Überhitzungsschutz :

Überhitzungsschutz stellt sicher, dass sich das Netzteil abschaltet, sobald die Temperatur
im Netzteil einen festgelegten Punkt erreicht. Dies geschieht üblicherweise durch eine
interne Stromüberlastung oder einen defekten Lüfter.

Lastfreier Betrieb :

XPG hat die Intel-ATX-Netzteil-Designanleitung mit einer minimalen Last von 0 A befolgt,
um den Ruhezustand von Intel Haswell C6/C7 zu unterstützen.

Kurzschlussschutz :

Kurzschlussschutz ist als Ausgangsimpedanz von weniger als 0,1 Ohm definiert. Unter
anderem gewährleistet Kurzschlussschutz eine Abschaltung des Netzteils, falls bei den
Schienen +12 V, +5 V und +3,3 V aus irgendeinem Grund oder mit irgendeiner anderen
Schiene ein Kurzschluss auftritt. Zudem gewährleistet er, dass Ihre PC-Komponenten bei
einem Kurzschluss im System keinen Schaden nehmen.

XPG-Netzteile haben vollständige Schutzbeschaltung, damit Ihre teuren Komponenten
unter allen Umständen keinem Risiko ausgesetzt werden.

1413

CORE REACTOR 850 GOLD Gleichspannungskabelauflistung

* XPGs Core-Reactor-Gold-Netzteil
* Wechselspannungskabel x 1
* Set modularer Gleichspannungskabel
* Aufbewahrungstasche für modulare Gleichspannungskabel x 1
* Kabelbinder x 10
* Rändelschraube x 4
* Bedienungsanleitung

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Abmessungen B x L x H

Kontinuierliche Leistung gesamt

+5V

22A

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Beschreibung Gesamtlänge

ATX-Kabel, 24-polig (20+4)

EPS/ATX12V-Kabel, 8-polig (4+4)

PCI-E-Kabel, 8-polig (6+2)

PCI-E-Kabel, 8-polig (6+2)

SATA-Kabel (4 SATA)

Peripheriekabel, 4-polig

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Anzahl

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

1615

CORE REACTOR 750 GOLD

Gleichspannungskabelauflistung

* XPGs Core-Reactor-Gold-Netzteil
* Wechselspannungskabel x 1
* Set modularer Gleichspannungskabel
* Aufbewahrungstasche für modulare Gleichspannungskabel x 1
* Kabelbinder x 10
* Rändelschraube x 4
* Bedienungsanleitung

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Abmessungen B x L x H

Kontinuierliche Leistung gesamt

+5V

22A

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Beschreibung Gesamtlänge

ATX-Kabel, 24-polig (20+4)

EPS/ATX12V-Kabel, 8-polig (4+4)

PCI-E-Kabel, 8-polig (6+2)

PCI-E-Kabel, 8-polig (6+2)

SATA-Kabel (4 SATA)

Peripheriekabel, 4-polig

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Anzahl

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

1817

CORE REACTOR 650 GOLD

Gleichspannungskabelauflistung

* XPGs Core-Reactor-Gold-Netzteil
* Wechselspannungskabel x 1
* Set modularer Gleichspannungskabel
* Aufbewahrungstasche für modulare Gleichspannungskabel x 1
* Kabelbinder x 10
* Rändelschraube x 4
* Bedienungsanleitung

Technische Daten und Sicherheitshinweise

Modellnummer

Wechselspannungseingang

Gleichspannungsausgang

Ausgangsstrom

Ausgangsleistung

Abmessungen B x L x H

Kontinuierliche Leistung gesamt

+5V

20A

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

150 x 140 x 86mm

+12V

54.1A

650W

650W

Netzteil-Lüfterkurve

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Beschreibung

ATX-Kabel, 24-polig (20+4)

EPS/ATX12V-Kabel, 8-polig (4+4)

650 mm

PCI-E-Kabel, 8-polig (6+2)

650 mm

SATA-Kabel (4 SATA)

500 mm

Peripheriekabel, 4-polig

Gesamtlänge

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Anzahl

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

2019

IHRE NEUE CORE-REACTOR-GOLD-REIHE INSTALLIEREN

Schalten Sie den Netzschalter aus, wenn Sie das Netzteil tauschen.

1.
Installieren Sie Ihr XPG-Netzteil im richtigen Bereich.

2.
Installieren Sie das Netzteil mit einem Schraubendreher.

3.
Schließen Sie den Stecker des modularen Kabels (18 + 10 Pins) an die modulare

4.
Netzteilbuchse an.
Verbinden Sie den MB-Stecker (20 + 4 Pins) mit der 24-poligen Buchse am Motherboard

5.
Schließen Sie den 8-poligen CPU-Stecker des modularen Kabels an die modulare

6.
CPU-Strombuchse an.
Verbinden Sie bei Bedarf den 8- oder 4-poligen CPU-Stecker mit dem CPU-Stroman-

7.
schluss am MB.
Schließen Sie bei Bedarf den 8-poligen PCI-E-Stecker des modularen Kabels an die

8.
modulare VGA-Strombuchse an.
Verbinden Sie bei Bedarf den PCI-E-2.0-Grafikkartenstecker (6 + 2 Pins) mit der 6- oder

9.
8-poligen Buchse an der VGA-Karte.
Schließen Sie bei Bedarf den 6-poligen Stecker des modularen Kabels an die modulare

10.
SATA- oder Molex-Strombuchse an.
Verbinden Sie bei Bedarf die SATA- oder Molex-Stecker mit allen Peripheriegeräten.

11.
Schalten Sie den Hauptschalter ein, sobald Sie die Systeminstallation abgeschlossen

12.
haben.

FEHLERBEHEBUNG

Falls sich Ihr System nach Installation des Netzteils nicht einschaltet, befolgen Sie die
nachstehende Anleitung zur Fehlerbehebung:

Stellen Sie sicher, dass das Netzkabel richtig an Ihren PC angeschlossen ist.

1.
Prüfen Sie, ob die Stromquelle eingeschaltet ist.

2.
Prüfen Sie, ob der Ein-/Ausschalter an der Rückblende des Netzteils auf die Position „I“

3.
(eingeschaltet) eingestellt ist.
Vergewissern Sie sich, dass MB-, CPU- und Stromanschlüsse richtig am Motherboard

4.
angeschlossen sind.
Falls weiterhin Probleme beim Einschalten Ihres PCs auftreten, wenden Sie sich bitte an

5.
ADATAs technischen Support, den Kundendienst oder Ihren örtlichen Händler.

GARANTIEDAUER

ADATA Technology Co., Ltd. bietet eine 10 Jahre Garantiedauer für dieses Produkt,
sofern nicht von regionalen Gesetzen und Vorschriften anders verlangt.

GARANTIEBESCHRÄNKUNG

Diese eingeschränkte Garantie deckt nur Reparaturen oder Auswechslungen von durch
ADATA Technology Co., Ltd. und seine autorisierten Partner ab.
Bitte beachten Sie, dass ADATA für die Bereitstellung kostenloser Reparaturen
verantwortlich ist, mit folgenden Ausnahmen:

Das Garantieetikett wurde verändert, beschädigt oder fehlt.

1.
Produktseriennummer stimmt nicht mit unserem ursprünglichen System überein.

2.
Produkte wurden bei einem unautorisierten Händler erworben.

3.
Schäden aufgrund von Naturkatastrophen.

4.
Missbrauch bzw. Verwendung unter Nichtbeachtung der Bedienungsanweisungen.

5.

ONLINE-KUNDENDIENST

Bei häufig gestellten Fragen finden Sie zusätzliche Informationen und Serviceanweisun­gen auf der Produktseite unter www.xpg.com

IMPORTANT SAFETY INFORMATION

1.

Öffnen Sie NIEMALS das Netzteil, versuchen Sie unter keinen Umständen, das Netzteil
zu reparieren. Dies ist aufgrund der hohen Spannung im Inneren extrem gefährlich.

2.

Stecken Sie KEINE Gegenstände in das Lüftergitter oder den Belüftungsbereich des
Netzteils.

3.

Platzieren Sie NICHTS vor dem Lüfter oder Belüftungsbereich des Netzteils, das den
Luftstrom blockieren oder einschränken könnte.

4.

Verwenden Sie NUR die mit dem Netzteil gelieferten modularen Kabel. Verwenden Sie
KEINE Drittanbieterkabel oder Verlängerungskabel mit diesem Gerät.

5.

Vermeiden Sie Staub, Feuchtigkeit und extreme Temperaturen. Platzieren Sie das
Netzteil nicht an einem Ort, an dem es feucht werden könnte.

6.

Das Netzteil ist für den Einbau in einem Computer vorgesehen. Es eignet sich nicht für
externe Nutzung oder eine Nutzung im Freien.

7.

Bei Nichteinhaltung der Herstelleranweisungen und/oder Sicherheitshinweise erlöschen

umgehend sämtliche Garantien und Gewährleistungen

SICHERHEITS- UND BEHÖRDENZULASSUNGEN

Behörde

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Standard

2221

ES

Especificaciones del producto

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Instalación

Seguridad y aprobaciones de
organismos

25

27

29

31

32

ENHORABUENA POR LA COMPRA DE SUS NUEVAS FUENTES
DE ALIMENTACIÓN XPG CORE REACTOR GOLD SERIES

Las fuentes de alimentación XPG Core Reactor Gold Series se han creado para ser silenciosas
con un rendimiento de potencia extremo; se han diseñado con un ventilador para refrigeración de
120 mm que incorpora un circuito de control del ventilador de r.p.m. extremadamente bajas, lo
que permite que el ventilador funcione de manera eficiente y silenciosa. 80 PLUS
La eficiencia con la clasificación de oro garantiza un funcionamiento de bajo costo y el conjunto
de cables completamente modular proporciona comodidad para el usuario y construcciones
sencillas. XPG Core Reactor Gold utiliza condensadores japoneses de alta calidad de 105 °C en
todo el sistema y es una magnífica opción para un equipo de alto rendimiento.

SEGURIDAD Y PROTECCIÓN

Las salidas principales se bloquearán cuando se active cada protección. La salida principal
se puede restablecer encendiendo y apagando el mando a distancia de CC o la alimentación de
CA. La salida de + 5Vsb se recupera automáticamente cuando desaparece la condición de error.

CIRCUITOS CON PROTECCIÓN INTEGRADA

Protección contra exceso de corriente :

XPG ha seguido la guía de diseño de fuentes de alimentación Intel con un 110 % -140 %
de la corriente total en todas las barras de +12 V y +5 V y + 3,3 V. Por lo tanto, la función
de protección contra exceso de corriente de XPG Core Reactor es más efectiva.

Protección contra subidas de tensión :

Se requiere protección contra subidas de tensión en las barras de salida de +12 VCC, +5 VCC
o +3,3 VCC para cumplir la guía de diseño de fuentes de alimentación Intel ATX más reciente.
La protección contra subidas de tensión apaga la fuente de alimentación en caso de que las
salidas de CC superen un nivel establecido, determinado por el fabricante de dicha fuente. Los
niveles mínimos de tensión requeridos para el cumplimiento son barra de +12 V con 15,6 V
de máximo, barra de +5 V con 7,0 V de máximo y barra de +3,3 V con 4,5 V de máximo.

Protección contra exceso de potencia :

XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con un 110 % -150 %
de la potencia total de la fuente de alimentación.

Protección contra sobrecalentamientos :

La protección contra sobrecalentamientos garantiza que la fuente de alimentación se apagará
cuando la temperatura interna de la misma alcance un punto establecido. Esto es
generalmente el resultado de una sobrecarga de corriente interna o un ventilador defectuoso.

Operación sin carga :

XPG ha seguido la guía de diseño de fuentes de alimentación Intel ATX con una carga
mínima de 0 A para admitir la función de modo de suspensión Intel Haswell C6/C7.

Protección contra cortocircuitos :

La protección contra cortocircuitos se define como cualquier impedancia de salida de menos
de 0,1 ohmios. Entre otras cosas, la protección contra cortocircuitos garantiza que la fuente de
alimentación se apague en caso de que las barras de +12 V, +5 V y +3,3 V se cortocircuiten a
cualquier tierra o a cualquier otra barra. También garantiza que no se produzcan daños en los
componentes de su PC si hay algún cortocircuito dentro del sistema.

Las fuentes de alimentación XPG tienen circuitos de protección total a incorporados para
mantener seguros los costosos componentes bajo cualquier circunstancia.

23

24

CORE REACTOR 850 GOLD Lista de cables de CC

* Fuente de alimentación XPG Core Reactor Gold
* Cable de alimentación de CA x 1
* Paquete de cables modulares de CC
* Bolsa de almacenamiento de los cables modulares de CC x 1
* Bridas para cables x 10
* Tornillo de apriete manual x 4

* Manual del usuario

Etiqueta de especificaciones e instrucciones de seguridad

Número de modelo

Entrada de CA

Salida de CC

Corriente de salida

Potencia de salida

Dimensiones AN x LA x AL

Potencia continua total

+5V

22A

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

Curva del ventilador de la fuente de alimentación

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Descripción Longitud total

Cable ATX de 24 contactos (20+4)

Cable EPS/ATX12V de 8 contactos (4+4)

Cable PCIe de 8 contactos (6+2)

Cable PCIe de 8 contactos (6+2)

Cable SATA (4)

Cable para periféricos (4 contactos)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Cdad

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

2625

CORE REACTOR 750 GOLD

Lista de cables de CC

* Fuente de alimentación XPG Core Reactor Gold
* Cable de alimentación de CA x 1
* Paquete de cables modulares de CC
* Bolsa de almacenamiento de los cables modulares de CC x 1
* Bridas para cables x 10
* Tornillo de apriete manual x 4

* Manual del usuario

Etiqueta de especificaciones e instrucciones de seguridad

Número de modelo

Entrada de CA

Salida de CC

Corriente de salida

Potencia de salida

Dimensiones AN x LA x AL

Potencia continua total

+5V

22A

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

Curva del ventilador de la fuente de alimentación

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Descripción Longitud total

Cable ATX de 24 contactos (20+4)

Cable EPS/ATX12V de 8 contactos (4+4)

Cable PCIe de 8 contactos (6+2)

Cable PCIe de 8 contactos (6+2)

Cable SATA (4)

Cable para periféricos (4 contactos)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Cdad

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

2827

CORE REACTOR 650 GOLD

Lista de cables de CC

* Fuente de alimentación XPG Core Reactor Gold
* Cable de alimentación de CA x 1
* Paquete de cables modulares de CC
* Bolsa de almacenamiento de los cables modulares de CC x 1
* Bridas para cables x 10
* Tornillo de apriete manual x 4

* Manual del usuario

Etiqueta de especificaciones e instrucciones de seguridad

Número de modelo

Entrada de CA

Salida de CC

Corriente de salida

Potencia de salida

Dimensiones AN x LA x AL

Potencia continua total

+5V

20A

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

150 x 140 x 86mm

+12V

54.1A

650W

650W

-12V

0.3A

3.6W

Curva del ventilador de la fuente de alimentación

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Descripción

Cable ATX de 24 contactos (20+4)

Cable EPS/ATX12V de 8 contactos (4+4)

650 mm

Cable PCIe de 8 contactos (6+2)

650 mm

Cable SATA (4)

500 mm

Cable para periféricos (4 contactos)

Longitud total

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Cdad

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

3029

INSTALACIÓN DE SU NUEVA CORE REACTOR GOLD SERIES

Apague el interruptor de alimentación de CA si intercambia la fuente de alimentación.

1.
Instale la fuente de alimentación XPG en el área correcta.

2.
Utilice un destornillador para instalar la fuente de alimentación.

3.
Enchufe el conector del cable modular de 18+10 contactos a la toma modular de la

4.
fuente de alimentación.
Enchufe el conector de la placa base de 20+4 contactos a la toma de 24 contactos de

5.
la placa base.
Enchufe el conector del cable modular de 8 contactos de la CPU a la toma de

6.
alimentación de la CPU modular de la fuente de alimentación.
Enchufe el conector de la CPU de 8 o 4 contactos a la toma de alimentación de la CPU

7.
de la placa base en caso de que sea necesario.
Enchufe el conector del cable modular de 8 contactos PCI-E a la toma de alimentación

8.
VGA modular de la fuente de alimentación en caso de que sea necesario.
Enchufe el conector de la tarjeta gráfica PCI-E 2.0 (6+2 contactos) a la toma de 6 u 8

9.
contactos de la tarjeta VGA en caso de que sea necesario.
Enchufe el conector del cable modular de 6 contactos a la toma de alimentación SATA

10.
o Molex modular de la fuente de alimentación en caso de que sea necesario.
Enchufe los conectores SATA o Molex a todos los periféricos en caso de que sea

11.
necesario.

12.

Encienda el interruptor de alimentación de CA si ha finalizado la instalación del
sistema.

SOLUCIONAR PROBLEMAS

Si el sistema no se enciende después de instalar la fuente de alimentación, siga la guía
de solución de problemas tal y como se indica a continuación:

Asegúrese de que el cable de alimentación principal de CA está correctamente

1.
conectado a su PC.

Asegúrese de que la fuente de CA está encendida.

2.
Asegúrese de que el conmutador de encendido y apagado de CA situado en el panel

3.
posterior de la fuente de alimentación se encuentra en la posición “I” (encendido).

Asegúrese de que los conectores y la toma de alimentación de la placa base y la CPU

4.
estén conectados correctamente a la placa base.

Si sigue teniendo problemas para encender su PC, póngase en contacto con el soporte

5.
técnico de ADATA, con el centro de servicio o con su distribuidor local.

DURACIÓN DE LA GARANTÍA

ADATA Technology Co., Ltd. proporciona un período de garantía de 10 años para este
producto a menos que las leyes y regulaciones regionales indiquen lo contrario.

LIMITACIÓN DE LA GARANTÍA

Esta garantía limitada cubre solo las reparaciones o sustituciones de productos fabricados
por ADATA Technology Co., Ltd. y sus socios autorizados.
Tenga en cuenta que ADATA es responsable de proporcionar reparaciones gratuitas,
excepto por las siguientes razones:

La etiqueta de garantía está modificada, dañada o perdida.

1.
El número de serie del producto no se ajusta a nuestro sistema original.

2.
Productos adquiridos a agentes no autorizados.

3.
Daños causados por desastres naturales

4.
Cualquier abuso fuera de la operación prevista del producto.

5.

SERVICIO EN LÍNEA DE ATENCIÓN AL CLIENTE

Para preguntas frecuentes, información adicional e instrucciones de servicio, visite la
página del producto en www.xpg.com.

INFORMACIÓN DE SEGURIDAD IMPORTANTE

NUNCA, bajo ningún concepto, abra la fuente de alimentación ni intente repararla. Esto

1.
es extremadamente peligroso debido a la alta tensión en el interior.

2.

NO inserte ningún objeto en la rejilla del ventilador o en el área de ventilación de la fuente
de alimentación.

3.

NO coloque ningún objeto delante del ventilador o del área de ventilación de la fuente de
alimentación que pueda obstruir o restringir el flujo de aire.

4.

USE SOLAMENTE los cables modulares incluidos con la fuente de alimentación. NO use
ningún cable de terceros o alargadores con esta unidad.

5.

Evite el polvo, la humedad y las temperaturas extremas. No coloque la fuente de
alimentación en un área donde se pueda mojar.

6.

La fuente de alimentación está diseñada para integrarse en un equipo, no para uso
externo o al aire libre.

7.

El incumplimiento de las instrucciones del fabricante o cualquiera de estas instrucciones
de seguridad anulará de inmediato todas las garantías.

SEGURIDAD Y APROBACIONES DE ORGANISMOS

Organismo

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Estándar

3231

FR

Spécifications du produit

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Installation

Agréments de sécurité et
d’agences

35

37

39

41

42

FÉLICITATIONS POUR L’ACHAT DE VOTRE NOUVEAU BLOC
D’ALIMENTATION S XPG CORE REACTOR GOLD SERIES.

Les blocs d’alimentation XPG Core Reactor Gold Series sont conçus pour le silence avec des
performances de puissance extrêmes, avec un ventilateur de refroidissement de 120 mm doté
d’un circuit de commande de ventilateur à très faible régime permettant au ventilateur de
fonctionner de façon efficace et en silence. 80 PLUS L'efficacité catégorie Gold garantit un
fonctionnement économique et le jeu de câbles entièrement modulaire offre un confort
d'utilisation et promet un assemblage facile. XPG Core Reactor Gold utilise des condensateurs
japonais 105°C de haute qualité et constitue un excellent choix pour un PC haute performance.

SÉCURITÉ ET PROTECTION

Les sorties principales sont verrouillées lors du déclenchement de chaque protection. La sortie
principale peut être réinitialisée en allumant et en éteignant successivement le CC distant ou
l’alimentation secteur. La sortie +5Vsb est à récupération automatique lorsque la condition de
panne est éliminée.

CIRCUITS DE PROTECTION INTÉGRÉS

Protection contre les surintensités (OCP) :

XPG a respecté le Guide Intel de conception des blocs d’alimentation avec 110% à 140%
du courant total sur tous les rails +12V, +5V et +3,3V. L'OCP de XPG Core Reactor est donc
plus efficace.

Protection contre les surtensions (OVP) :

L’OVP sur les rails de sortie CC +12V, +5V et +3,3V est nécessaire pour se conformer au
Guide Intel ATX de conception des blocs d'alimentation ATX. L’OVP arrête le bloc
d’alimentation dans le cas où les sorties CC dépassent un niveau donné, déterminé par le
fabricant du bloc d’alimentation. Les niveaux de tension minimum requis pour la conformité
sont les suivants: rail +12 V à 15,6 V maxi, rail + 5 V à 7,0 V maxi, rail + 3,3 V à 4,5V maxi.

Protection contre les surcharges :

XPG a respecté le Guide Intel de conception des blocs d’alimentation ATX avec 110% à 150%
de la puissance totale du bloc d’alimentation.

Protection contre la surchauffe (OTP) :

L’OTP s’assure que le bloc d’alimentation s'éteigne lorsque sa température interne atteint un
niveau donné. Ceci est généralement dû à une surcharge de courant interne ou à un ventilateur
défectueux.

Fonctionnement à vide :

XPG a suivi le Guide Intel de conception des blocs alimentations ATX avec une charge
minimale de 0 A pour prendre en charge la fonction de mode de veille Intel Haswell C6/C7.

Protection contre les courts-circuits (SCP) :

La SCP réagit à toute impédance de sortie inférieure à 0,1 ohms. Entre autres choses, la SCP
s’assure que l’alimentation est coupée en cas de court-circuit des rails + 12V, + 5V ou + 3,3V
par rapport à une masse ou à un autre rail. Elle garantit également que les composants de
votre PC ne subiront aucun dommage en cas de court-circuit dans le système.

Les alimentations XPG disposent de circuits de protection complets afin de protéger vos
composants coûteux en toutes circonstances.

33

34

CORE REACTOR 850 GOLD Listing des câbles CC

* Bloc d'alimentation XPG Core Reactor Gold
* Cordon d'alimentation CA x 1
* Jeu de câble modulaires CC
* House de rangement pour câble modulaire CC x 1
* Serre-câbles x 10
* Vis moletée x 4
* Manuel d’utilisation

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Dimensiones L x I x H

Puissance continue totale

+5V

22A

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Description Longueur totale

Câble ATX 24 broches (20+4)

Câble EPS/ATX12V 8 broches (4+4)

Câble PCIe 8 broches (6+2)

Câble PCIe 8 broches (6+2)

Câble SATA (4 SATA)

Câble périphérique (4 broches)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qté

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

3635

CORE REACTOR 750 GOLD

Listing des câbles CC

* Bloc d'alimentation XPG Core Reactor Gold
* Cordon d'alimentation CA x 1
* Jeu de câble modulaires CC
* House de rangement pour câble modulaire CC x 1
* Serre-câbles x 10
* Vis moletée x 4
* Manuel d’utilisation

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Dimensiones L x I x H

Puissance continue totale

+5V

22A

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Description Longueur totale

Câble ATX 24 broches (20+4)

Câble EPS/ATX12V 8 broches (4+4)

Câble PCIe 8 broches (6+2)

Câble PCIe 8 broches (6+2)

Câble SATA (4 SATA)

Câble périphérique (4 broches)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qté

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

3837

CORE REACTOR 650 GOLD

Listing des câbles CC

* Bloc d'alimentation XPG Core Reactor Gold
* Cordon d'alimentation CA x 1
* Jeu de câble modulaires CC
* House de rangement pour câble modulaire CC x 1
* Serre-câbles x 10
* Vis moletée x 4
* Manuel d’utilisation

Étiquette de SPÉC et instructions relatives à la sécurité

Numéro de modèle

Entrée secteur

Sortie CC

Courant de sortie

Puissance de sortie

Dimensiones L x I x H

Puissance continue totale

+5V

20A

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

150 x 140 x 86mm

+12V

54.1A

650W

650W

-12V

0.3A

3.6W

courbe du ventilateur d'alimentation

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

+5VSB

3A

15W

Description

Câble ATX 24 broches (20+4)

Câble EPS/ATX12V 8 broches (4+4)

650 mm

Câble PCIe 8 broches (6+2)

650 mm

Câble SATA (4 SATA)

500 mm

Câble périphérique (4 broches)

Longueur totale

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qté

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

4039

INSTALLATION DE VOTRE NOUVEAU CORE REACTOR GOLD SERIES

Veuillez éteindre l’interrupteur d’alimentation secteur si vous échangez l’alimentation.

1.
Veuillez installer votre bloc d'alimentation XPG dans la zone appropriée.

2.
Veuillez utiliser un tournevis pour installer le bloc d’alimentation.

3.
Veuillez brancher le connecteur du câble modulaire à 18 + 10 broches sur la prise

4.
modulaire du bloc d’alimentation.
Veuillez brancher le connecteur 20 + 4 broches de carte mère sur la prise 24 broches de

5.
la carte mère.
Veuillez brancher le connecteur du câble modulaire de CPU à 8 broches sur la prise de

6.
CPU modulaire du bloc d’alimentation.
Veuillez brancher le connecteur de CPU à 8 ou 4 broches sur la prise de CPU sur la carte

7.
mère si nécessaire.
Veuillez brancher le connecteur du câble modulaire PCI-E à 8 broches sur la prise

8.
modulaire VGA du bloc d’alimentation, si nécessaire.
Veuillez brancher le connecteur Graphique PCI-E 2.0 (6+2 broches) sur la prise 6 ou 8

9.
broches sur la carte VGA si nécessaire.
Veuillez brancher le connecteur du câble modulaire à 6 broches sur la prise d’alimentation

10.
modulaire SATA ou Molex du bloc d’alimentation, si nécessaire.

11.

Veuillez raccorder les connecteurs SATA ou Molex à tous les périphériques si nécessaire.

12.

Veuillez allumer l’interrupteur secteur une fois terminée l’installation du système.

DÉPANNAGE

Si votre système ne s'allume pas après avoir installé l'alimentation, veuillez suivre le
guide de dépannage ci-dessous :

Veillez à ce que le cordon d'alimentation secteur soit correctement connecté à votre PC.

1.
Assurez-vous que la source secteur est allumée

2.
Veuillez vous assurer que l'interrupteur secteur Marche / Arrêt situé sur le panneau

3.
arrière du bloc d'alimentation est en position « I » (Marche).
Veuillez vous assurer que la prise et les connecteurs d'alimentation de la carte mère et

4.
du CPU sont correctement raccordés à la carte mère.
Si vous avez toujours des problèmes pour allumer votre PC, veuillez contacter

5.
l’assistance technique ADATA, le centre de service ou votre revendeur local.

DURÉE DE GARANTIE

ADATA Technology Co., Ltd. offre une garantie limitée de 10 ans pour ce produit, à
moins que les lois et règlements régionaux ne stipulent le contraire.

LIMITATION DE GARANTIE

Cette garantie limitée couvre uniquement les réparations ou les remplacements des
produits fabriqués par ADATA Technology Co., Ltd. et ses partenaires autorisés.
Veuillez noter qu'ADATA est responsable de fournir des réparations gratuites, sauf pour
dans les cas suivants :

L'étiquette de garantie a été altérée, endommagée ou enlevée.

1.
Le numéro de série du produit n'est pas conforme à notre système original.

2.
Les produits achetés d'un agent non autorisé.

3.
Les dommages causés par une catastrophe naturelle

4.
Tout abus en dehors de l'utilisation prévue du produit.

5.

SERVICE APRÈS-VENTE EN LIGNE

Pour les questions fréquemment posées, des informations supplémentaires et des
instructions de service, veuillez consulter la page du produit sur www.xpg.com

INFORMATION IMPORTANTES RELATIVES À LA SÉCURITÉ

NE JAMAIS, en aucune circonstance, ouvrir le bloc d’alimentation ou tenter de le réparer.

1.
Ceci est extrêmement dangereux en raison des hautes tensions à l'intérieur.
N'insérer AUCUN objet dans la grille du ventilateur ou dans la zone de ventilation du bloc

2.
d'alimentation.
NE placer PAS aucun objet devant le ventilateur ou la zone de ventilation du bloc

3.
d'alimentation qui pourrait obstruer ou restreindre le flux d'air.

4.

UTILISER UNIQUEMENT les câbles modulaires fournis avec le bloc d’alimentation. NE
PAS utiliser de câbles tiers ni de rallonges avec cet appareil.

5.

Éviter la poussière, l'humidité et les températures extrêmes. Ne pas placer le bloc
d'alimentation dans un endroit où il pourrait être humide.

6.

Le bloc d'alimentation est destiné à être intégré dans un ordinateur et n'est pas prévu
pour une utilisation externe ou extérieure.

7.

Le non-respect des instructions du fabricant et / ou de ces instructions relatives à la
sécurité annule immédiatement toutes les garanties.

AGRÉMENTS DE SÉCURITÉ ET D’AGENCES

Agence

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Norme

4241

RU

Технические характеристики устройства

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Установка

Сертификаты
безопасности и
официальные
разрешения

43

45

47

49

51

52

ПОЗДРАВЛЯЕМ ВАС С ПРИОБРЕТЕНИЕМ НОВОГО БЛОКА
ПИТАНИЯ XPG CORE REACTOR СЕРИИ GOLD.

Блоки питания XPG Core Reactor серии Gold, созданные для бесшумной и
высокоэффективной работы, оснащены 120 мм охлаждающим вентилятором с
невероятно низким показателем RPM. Такая схема управления вентилятором
обеспечивает его эффективную и бесшумную работу. 80 PLUS Эффективность класса
Gold снижает эксплуатационные затраты, а полностью модульный комплект кабелей
обеспечивает пользователю удобство и простоту сборки. XPG Core Reactor Gold создан на
основе высококачественных 105°C японских конденсаторов и прекрасно подходит для
высокопроизводительных компьютеров.

БЕЗОПАСНОСТЬ И ЗАЩИТА

При срабатывании каждого типа защиты основные выводы будут разблокированы.
Основной вывод может быть сброшен посредством включения и выключения командного
выключателя переменного тока или постоянного тока. Вывод +5Vsb имеет функцию
автоматического восстановления после устранения состояния отказа.

ВСТРОЕННЫЕ СХЕМЫ ЗАЩИТЫ

Защита от сверхтоков

XPG разработан в соответствии с принципами Руководства по проектированию блоков
питания компании Intel с общим током 110%-140% на всех шинах (+12V, +5V и +3,3V).
Поэтому XPG Core Reactor имеет более эффективную защиту от перенапряжения (OCP).

Защита от перенапряжения

Система защиты от перенапряжения (OVP) на шинах вывода постоянного тока +12V, +5V
и +3,3V должна соответствовать актуальной версии Руководства по проектированию
блоков питания ATX компании Intel. Система защиты от перенапряжения отключает блок
питания в том случае, если постоянный ток на выходе превышает установленный
уровень, определенный производителем блока питания. Минимальное напряжение, при
котором устройство соответствует стандарту, для шины +12V: макс. 15,6 В; для шины
+5V: макс. 7,0 В, для шины +3,3V: макс. 4,5 В.

Защита от превышения мощности

XPG разработан в соответствии с принципами Руководства по проектированию блоков
питания ATX компании Intel с общей мощностью 110%-150%.

Защита от превышения температуры

Система защиты от превышения температуры обеспечивает отключение блока питания в
случае достижения установленного уровня внутренней температуры. Это обычно происходит
в результате перегрузки внутренней цепи или неисправности вентилятора.

Эксплуатация без нагрузки

В соответствии с требованиями Руководства по проектированию блоков питания ATX
компании Intel XPG поддерживает функцию спящего режима Intel Haswell C6/C7 при
минимальной нагрузке 0 А.

Защита от короткого замыкания

Защита от короткого замыкания определяется как выходное сопротивление менее 0,1
Ом. Помимо прочего, система защиты от короткого замыкания обеспечивает
отключение блока питания в случае короткого замыкания шин +12V, +5V и +3,3V на
землю или любую другую шину. При этом она защищает компоненты вашего ПК от
повреждений в случае короткого замыкания внутри системы.

Блоки питания XPG оснащены системами полной защиты и обеспечивают
безопасность дорогостоящих компонентов при любых обстоятельствах.

:

:

:

:

:

:

44

CORE REACTOR 850 GOLD Список кабелей постоянного тока

* Блок питания XPG Core Reactor Gold
* Шнур питания переменного тока, 1 шт.
* Комплект модульных кабелей постоянного тока
* Сумка для хранения комплекта модульных кабелей постоянного тока, 1 шт.
* Кабельные стяжки, 10 шт.
* Винт с барашком, 4 шт.
* Руководство по эксплуатации

Этикетка с техническими характеристиками и инструкции по
технике безопасности

Номер модели

Вход переменного тока

Выход постоянного тока

Ток на выходе

Мощность на выходе

Размер Ш x Д x В

Общая постоянная мощность

+5V

22A

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

кривая вентилятора блока питания

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Описание Общая длина

24-контактный кабель ATX (20+4)

8-контактный (4+4) кабель EPS/ATX12V

8-контактный (6+2) кабель PCIe

8-контактный (6+2) кабель PCIe

Кабель SATA (4 SATA)

Периферийный кабель (4-контактный)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Кол-во

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

4645

CORE REACTOR 750 GOLD

Список кабелей постоянного тока

* Блок питания XPG Core Reactor Gold
* Шнур питания переменного тока, 1 шт.
* Комплект модульных кабелей постоянного тока
* Сумка для хранения комплекта модульных кабелей постоянного тока, 1 шт.
* Кабельные стяжки, 10 шт.
* Винт с барашком, 4 шт.
* Руководство по эксплуатации

Этикетка с техническими характеристиками и инструкции по
технике безопасности

Номер модели

Вход переменного тока

Выход постоянного тока

Ток на выходе

Мощность на выходе

Размер Ш x Д x В

Общая постоянная мощность

+5V

22A

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

кривая вентилятора блока питания

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Описание Общая длина

24-контактный кабель ATX (20+4)

8-контактный (4+4) кабель EPS/ATX12V

8-контактный (6+2) кабель PCIe

8-контактный (6+2) кабель PCIe

Кабель SATA (4 SATA)

Периферийный кабель (4-контактный)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Кол-во

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

4847

CORE REACTOR 650 GOLD

Список кабелей постоянного тока

* Блок питания XPG Core Reactor Gold
* Шнур питания переменного тока, 1 шт.
* Комплект модульных кабелей постоянного тока
* Сумка для хранения комплекта модульных кабелей постоянного тока, 1 шт.
* Кабельные стяжки, 10 шт.
* Винт с барашком, 4 шт.
* Руководство по эксплуатации

Этикетка с техническими характеристиками и инструкции по
технике безопасности

Номер модели

Вход переменного тока

Выход постоянного тока

Ток на выходе

Мощность на выходе

Размер Ш x Д x В

Общая постоянная мощность

+5V

20A

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

150 x 140 x 86mm

+12V

54.1A

650W

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

кривая вентилятора блока питания

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Описание

24-контактный кабель ATX (20+4)

8-контактный (4+4) кабель EPS/ATX12V

650 mm

8-контактный (6+2) кабель PCIe

650 mm

Кабель SATA (4 SATA)

500 mm

Периферийный кабель (4-контактный)

Общая длина

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Кол-во

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

5049

УСТАНОВКА НОВОЙ МОДЕЛИ CORE REACTOR GOLD

Отключите переключатель питания переменного тока при выполнении замены

1.
блока питания.
Установите блок питания XPG в правильно выбранном месте.

2.
Возьмите отвертку и установите блок питания.

3.
Подключите модульный кабельный разъем (18+10 контактов) к модульному

4.
разъему блока питания.
Подключите разъем системной платы (20+4 контактов) к 24-контактному гнезду

5.
на системной плате.
Подключите модульный кабельный разъем ЦП (8 контактов) к модульному

6.
разъему питания ЦП на блоке питания.
При необходимости подключите разъем ЦП (8 или 4 контакта) к разъему питания

7.
ЦП на системной плате.
При необходимости подключите модульный кабельный разъем PCI-E (8 контактов)

8.
к модульному разъему питания VGA на блоке питания.
При необходимости подключите разъем PCI-E 2.0 (6+2 контакта) видеокарты к 6-

9.
или 8-контактному разъему на карте VGA.
При необходимости подключите 6-контактный модульный кабельный разъем к

10.
модульному разъему питания SATA или Molex на блоке питания.

11.

При необходимости подключите разъемы SATA или Molex ко всем периферийным
устройствам.

12.

Завершив установку системы, включите переключатель переменного тока.

ПОИСК И УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Если ваша система не включается после установки блока питания, попробуйте устранить
неполадку, следуя приведенным ниже рекомендациям :

Проверьте правильность подключения сетевого шнура переменного тока к ПК.

1.
Убедитесь, что источник питания переменного тока включен

2.
Убедитесь, что переключатель AC On/Off (Вкл./Выкл. пер. тока) на задней панели

3.
блока питания находится в положении "I" (Вкл.).
Проверьте правильность подключения разъемов питания системной платы и ЦП

4.
на системной плате.
Если вам все равно не удается включить ПК, обратитесь в службу технической

5.
поддержки ADATA, сервисный центр или к местному продавцу.

СРОК ДЕЙСТВИЯ ГАРАНТИИ

Компания ADATA Technology Co., Ltd. предоставляет гарантию на данное устройство сроком на
10 года при отсутствии иных требований региональных законов и норм.

ОГРАНИЧЕНИЕ ГАРАНТИИ

Данная ограниченная гарантия включает только ремонт или замену устройств, изготовленных
компанией ADATA Technology Co., Ltd. и ее уполномоченными партнерами.
Обратите внимание на то, что ADATA не обязуется предоставлять ремонт бесплатно в
следующих случаях:

Гарантийная наклейка изменена, повреждена или отсутствует.

1.
Серийный номер устройства не соответствует номеру в нашей исходной системе.

2.
Устройство было приобретено у неуполномоченного агента.

3.
Повреждение возникло в результате стихийного бедствия.

4.
Повреждения связаны использованием устройства не по назначению.

5.

ИНТЕРАКТИВНАЯ СЛУЖБА ПОДДЕРЖКИ ПОКУПАТЕЛЕЙ

Для просмотра вопросов и ответов, дополнительных сведений и инструкций по выполнению
обслуживания посетите страницу устройства на веб-сайте www.xpg.com

ВАЖНЫЕ ИНСТРУКЦИИ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

КАТЕГОРИЧЕСКИ ЗАПРЕЩАЕТСЯ открывать или пытаться самостоятельно

1.
ремонтировать блок питания. Это очень опасно из-за наличия высокого
напряжения внутри него.
ЗАПРЕЩАЕТСЯ вставлять любые предметы в решетку вентилятора или

2.
вентиляционные отверстия блока питания.
ЗАПРЕЩАЕТСЯ размещать любые предметы перед вентилятором или

3.
вентиляционными отверстиями блока питания, которые могли бы создать помеху
или ограничение для циркуляции воздуха.

4.

РАЗРЕШАЕТСЯ ИСПОЛЬЗОВАТЬ только модульные кабели, которые поставляются
вместе с блоком питания. ЗАПРЕЩАЕТСЯ использовать с блоком питания кабели

5.

сторонних производителей или удлинители.
Избегайте пыли, влажности и резких перепадов температур. Запрещается
установка блока питания в местах, где имеется вероятность его намокания.

6.

Блок питания предназначен для установки в систему компьютера и не
предназначен для внешнего или уличного применения.

7.

Несоблюдение инструкций производителя и (или) настоящих инструкций по технике
безопасности незамедлительно влечет за собой аннулирование любых гарантии.

СЕРТИФИКАТЫ БЕЗОПАСНОСТИ И ОФИЦИАЛЬНЫЕ РАЗРЕШЕНИЯ

Организация

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Стандарт

5251

PT

PARABÉNS PELA COMPRA DE SUA NOVA FONTE DE ALIMEN­TAÇÃO XPG CORE REACTOR GOLD SERIES

As fontes de alimentação XPG Core Reactor Gold Series foram criadas para obter, em silêncio,
um desempenho de energia extremo, projetado com uma ventoinha de 120mm com design de
circuito de controle de ventilador RPM extremamente baixo que permite que o ventilador opere
de forma eficiente e silenciosa. 80 PLUS A eficiência de nível ouro garante operação de baixo
custo e o conjunto de cabos totalmente modular proporciona conveniência ao usuário e
construções fáceis. O XPG Core Reactor Gold utiliza capacitores japoneses de alta qualidade a
105°C e é uma ótima opção para um PC de alta performance.

SEGURANÇA E PROTEÇÃO

As saídas principais serão bloqueadas quando cada proteção for acionada. A principal
saída pode ser reiniciada ativando/desativando o DC remoto ou a alimentação AC. a saída
+5Vsb é auto recuperada quando a condição de falha é removida.

Especificações do Produto

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

Instalação

Aprovações de segurança
e agências

53

55

57

59

61

62

CIRCUITOS DE PROTEÇÃO INTEGRADOS

Proteção de Sobrecorrente (OCP) :

XPG seguiu o Guia de Design da Fonte de Alimentação da Intel com 110%-140% do total
da corrente em todos os trilhos de +12V e +5V e +3,3V. Portanto, o OCP do XPG Core
Reactor é mais eficaz.

Proteção Contra Sobretensão (OVP) :

OVP em trilhos de saída de +12V, +5V, +3,3V DC são obrigados a estar em conformidade
com o mais recente Guia de Design de Fontes de Alimentação Intel ATX. O OVP desliga a
PSU no caso de as saídas DC excederem um nível definido, determinado pelo fabricante da
PSU. Os níveis mínimos de tensão exigidos para conformidade são: +12V rail @ 15,6V max,
+5V rail a 7,0V max, +3,3V trilham a 4,5V max.

Sobre a Proteção de Energia :

O XPG seguiu o Guia de Design da Fonte de Alimentação Intel ATX com 110-150% da
Potência Total da PSU.

Sobre a Proteção de Temperatura (OTP) :

OTP garante que a PSU desligará quando a temperatura interna da PSU atingir um ponto
definido. Isto geralmente é resultado da corrente interna sobre o carregamento ou de uma
ventoinha defeituosa.

Operação Corrente Inativa :

XPG seguiu o Guia de Design da Fonte de Alimentação Intel ATX com carga mínima de 0A
para suportar a função de modo de repouso Intel Haswell C6/C7.

Proteção Conta Curto-Circuito (SCP) :

SCP é definido como qualquer impedância de saída menor que 0,1ohms. Entre outras coisas,
o SCP garante que o PSU seja desligado se os trilhos de +12V, +5V & +3,3V estiverem em
curto com qualquer terra ou qualquer outro trilho. Ele também garante que nenhum dano
ocorra aos componentes do seu PC se houver algum curto-circuito dentro do sistema.

As fontes de alimentação XPG possuem circuitos completos de proteção na placa para
manter seus componentes caros seguros em todas as circunstâncias.

54

CORE REACTOR 850 GOLD Listagem de cabos DC

* Unidade de Alimentação de Energia XPG Core Reactor Gold
* Cabo de Alimentação AC x 1
* Pacote de cabos modulares DC
* Bolsa de armazenamento de cabo modular DC x 1
* Presilhas de Cabo x 10
* Parafuso Manual x 4
* Manual do Usuário

Etiqueta SPEC e instruções de segurança

Numéro de modèle

Entrada AC

Saída DC

Corrente de Saída

Potência de Saída

Dimensão C x L x A

Potência Contínua Total

+5V

22A

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

curva da ventoinha da fonte de alimentação

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Descrição Comprimento total

Cabo ATX de 24 pinos (20+4)

Cabo EPS/ATX12V de 8 pinos (4+4)

Cabo PCIe de 8 pinos (6+2)

Cabo PCIe de 8 pinos (6+2)

Cabo SATA (4 SATA)

Cabo periférico (4 pinos)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

Qtd

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

5655

CORE REACTOR 750 GOLD

Listagem de cabos DC

* Unidade de Alimentação de Energia XPG Core Reactor Gold
* Cabo de Alimentação AC x 1
* Pacote de cabos modulares DC
* Bolsa de armazenamento de cabo modular DC x 1
* Presilhas de Cabo x 10
* Parafuso Manual x 4
* Manual do Usuário

Etiqueta SPEC e instruções de segurança

Numéro de modèle

Entrada AC

Saída DC

Corrente de Saída

Potência de Saída

Dimensão C x L x A

Potência Contínua Total

+5V

22A

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

curva da ventoinha da fonte de alimentação

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Descrição Comprimento total

Cabo ATX de 24 pinos (20+4)

Cabo EPS/ATX12V de 8 pinos (4+4)

Cabo PCIe de 8 pinos (6+2)

Cabo PCIe de 8 pinos (6+2)

Cabo SATA (4 SATA)

Cabo periférico (4 pinos)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

550mm (± 10mm)

Qtd

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

5857

CORE REACTOR 650 GOLD

Listagem de cabos DC

* Unidade de Alimentação de Energia XPG Core Reactor Gold
* Cabo de Alimentação AC x 1
* Pacote de cabos modulares DC
* Bolsa de armazenamento de cabo modular DC x 1
* Presilhas de Cabo x 10
* Parafuso Manual x 4
* Manual do Usuário

Etiqueta SPEC e instruções de segurança

Numéro de modèle

Entrada AC

Saída DC

Corrente de Saída

Potência de Saída

Dimensão C x L x A

Potência Contínua Total

+5V

20A

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

150 x 140 x 86mm

+12V

54.1A

650W

650W

curva da ventoinha da fonte de alimentação

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

-12V

0.3A

3.6W

+5VSB

3A

15W

Descrição Comprimento total Qtd

Cabo ATX de 24 pinos (20+4)

Cabo EPS/ATX12V de 8 pinos (4+4)

650 mm

Cabo PCIe de 8 pinos (6+2)

650 mm

Cabo SATA (4 SATA)

500 mm

Cabo periférico (4 pinos)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

6059

INSTALANDO SEU NOVO CORE REACTOR GOLD SERIES

1.

Desligue o interruptor AC se você estiver trocando a fonte de alimentação.

2.

Instale sua fonte de alimentação XPG na área correta.

3.

Use uma chave de fenda para instalar a fonte de alimentação.

4.

Conecte o conector de cabo modular 18+10 pinos ao soquete modular PSU.

5.

Conecte o conector MB de 20+4 pinos ao soquete de 24 pinos na MB.

6.

Conecte o conector do cabo Modular 8 pinos da CPU ao soquete de energia da CPU
modular da PSU.

7.

Conecte o conector da CPU de 8 ou 4 pinos ao soquete de energia da CPU na MB, se
necessário.

8.

Conecte o conector do cabo Modular PCI-E 8 pinos ao soquete de alimentação modular
VGA da PSU, se necessário.

9.

Conecte o conector gráfico PCI-E 2.0 (6+2 pinos) ao soquete de 6 ou 8 pinos na placa
VGA, se necessário.

10.

Conecte o conector do cabo modular 6 pinos ao soquete de alimentação modular SATA
ou Molex da PSU, se necessário.

11.

Por favor, conecte os conectores SATA ou Molex a todos os periféricos, se necessário.

12.

Ligue o interruptor AC se você tiver terminado a instalação do sistema.

SOLUÇÃO DE PROBLEMAS

Se o seu sistema não ligar depois de instalar a fonte de alimentação, siga o guia de
solução de problemas listado abaixo :

1.

Verifique se o cabo de alimentação AC está conectado ao seu PC corretamente.

2.

Verifique se a fonte AC está ligada

3.

Certifique-se de que o interruptor AC Liga/Desliga no painel traseiro da fonte de
alimentação está na posição “I” (Ligado).

4.

Certifique-se de que os conectores e soquetes de energia MB & CPU estejam
conectados corretamente na Placa-mãe.

5.

Se você ainda tiver problemas ao ligar o seu PC, entre em contato com o Suporte
Técnico da ADATA, o Centro de Serviços ou seu revendedor local.

DURAÇÃO DA GARANTIA

A ADATA Technology Co., Ltd. oferece um período de garantia de 10 anos para este
produto, a menos que as leis e regulamentos regionais determinem o contrário.

LIMITAÇÃO DE GARANTIA

Esta garantia limitada cobre apenas reparos ou substituições de produtos fabricados pela
ADATA Technology Co., Ltd. e seus parceiros autorizados.
Note que a ADATA é responsável por fornecer reparos gratuitos, exceto pelos seguintes
motivos:

1.

A etiqueta de garantia está alterada, danificada ou faltando.

2.

O número de série do produto não está conforme o nosso sistema original.

3.

Produtos comprados de um agente não autorizado.

4.

Danos causados por catástrofes naturais

5.

Qualquer desvio fora da operação pretendida do produto.

SERVIÇO AO CLIENTE ONLINE

Para perguntas frequentes, informações adicionais e instruções sobre serviços, visite a
página do produto em www.xpg.com

INFORMAÇÕES IMPORTANTES SOBRE SEGURANÇA

1.

NUNCA, em hipótese alguma, abra a fonte de alimentação ou tente consertar a fonte de
alimentação. Isso é extremamente perigoso devido à alta voltagem interna.

2.

NÃO insira objetos na grade da ventoinha ou na área de ventilação da fonte de
alimentação.

3.

NÃO coloque objetos em frente à ventoinha ou à área de ventilação da fonte de
alimentação que possam obstruir ou restringir o fluxo de ar.

4.

USE SOMENTE os cabos modulares fornecidos com a fonte de alimentação. NÃO use
cabos de terceiros ou cabos de extensão com esta unidade.

5.

Evite poeira, umidade e temperaturas extremas. Não coloque a fonte de alimentação em
qualquer área onde possa ficar molhada.

6.

A unidade de fonte de alimentação é para integração em um computador e não para uso
externo ou externo.

7.

O não cumprimento de quaisquer instruções do fabricante e/ou qualquer uma destas
instruções de segurança anulará imediatamente todas as garantias.

APROVAÇÃO DE SEGURANÇA E AGÊNCIA

Agência

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

Padrão

6261

JP

新しい XPG Core Reactor Gold
シリーズ電源をご購入いただきありがとうございます

XPGCoreReactorGoldシリーズ電源は、究極の電力性能を無音で実現するために製作され、極低
RPMのファン制御回路を備えた120mmの冷却ファンを備え、効率的かつ無音でファンを動作させる
ことが可能です。80PLUSゴールド規格を満たす効率性が低コスト運用を確保し、完全モジュール式
のケーブルセットがユーザーに利便性と容易な構築を提供します。XPGCoreReactorGold全体に
おいて日本製の105℃高品質コンデンサを採用しているため、高性能PCに最適です。

安全性と保護

それぞれの保護が作動すると、主出力のラッチがオフになります。主出力は、DCリモートのオン/オ
フまたはAC電源を一度切ってすぐに入れなおすことでリセットできます。故障状態が解消されると、
+5Vsb出力は自動回復します。

製品仕様

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

設置

安全性と機関の認定

65

67

69

71

72

内蔵されている保護回路

過電流保護:

XPGではIntelの電源設計ガイドに従い、+12V、+5Vおよび+3.3Vのすべてのレールで全電流が110%
〜140%となっています。このため、XPGCoreReactorのOCP（過電流保護）の方がより効果的です。

過電圧保護:

最新のIntelATX電源設計ガイドに準拠するためには、+12V、+5V、+3.3VDC出力レール上にOVP（
過電圧保護）が必要です。DC出力がPSUメーカーの決定した設定レベルを超えると、OVPはPSUを
シャットダウンします。適合するにあたり必要となる最低電圧レベルは、+12Vレールで最大15.6V、
+5Vレールで最大7.0V、+3.3Vレールで最大4.5Vです。

過電力保護:

XPGではIntelのATX電源設計ガイドに従い、PSUの総ワット数の110〜150%になっています。

過熱保護:

PSUの内部温度が設定点に達すると、OTPによってPSUが確実にシャットダウンされます。これは通
常、内部電流の過負荷またはファンの故障が原因となって発生します。

無負荷動作:

XPGではIntelのATX電源設計ガイドに従い、最小負荷0AでIntelHaswellC6/C7のスリープモード
機能に対応します。

短絡保護:

SCP（短絡保護）は、0.1Ω未満の出力インピーダンスとして定義されています。特にSCPは
、+12V、+5V、および+3.3Vのレールが地面またはその他のレールに短絡した場合、PSUを
確実にシャットダウンします。また、システムの内部に短絡があった場合には、PCコンポー
ネントに損傷が発生しないようにします。

XPG電源には、あらゆる状況下において高価なコンポーネントを安全に保つため、完全に保護す
る回路が搭載されています。

6463

CORE REACTOR 850 GOLD 直 流 ケ ーブ ル リスト

* XPG Core Reactor Gold 電源ユニット

* AC 電源コ ード x 1
* DC モジュール式ケーブルパック
* DC モジュール式ケーブル収納バッグ x 1

* ケーブルタイ x 10
* 蝶ネジ x 4
* ユーザーマニュアル

仕様ラベルと安全指示

モデル番号

AC入力

DC出力

出力電流

出 力 ワ ット 数

寸法幅x長さx高さ
総常時電力

+5V

22A

120W

電源ファン曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

+12V

70.8A

850W

150 x 140 x 86mm

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATXケーブル 24ピン (20+4)

EPS/ATX12V 8 ピン (4+4) ケ ーブル

PCIe 8 ピン (6+2) ケ ーブル

PCIe 8 ピン (6+2) ケ ーブル

SATA ケーブル (4 SATA)

周辺機器用ケーブル (4 ピン )

説明 全長

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

数量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

6665

CORE REACTOR 750 GOLD

直 流 ケ ーブ ル リスト

* XPG Core Reactor Gold 電源ユニット

* AC 電源コ ード x 1
* DC モジュール式ケーブルパック
* DC モジュール式ケーブル収納バッグ x 1

* ケーブルタイ x 10
* 蝶ネジ x 4
* ユーザーマニュアル

仕様ラベルと安全指示

モデル番号

AC入力

DC出力

出力電流

出 力 ワ ット 数

寸法幅x長さx高さ
総常時電力

+5V

22A

120W

電源ファン曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

+12V

62.5A

750W

150 x 140 x 86mm

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATXケーブル 24ピン (20+4)

EPS/ATX12V 8 ピン (4+4) ケ ーブル

PCIe 8 ピン (6+2) ケ ーブル

PCIe 8 ピン (6+2) ケ ーブル

SATA ケーブル (4 SATA)

周辺機器用ケーブル (4 ピン )

説明 全長

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

数量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

6867

CORE REACTOR 650 GOLD

直 流 ケ ーブ ル リスト

* XPG Core Reactor Gold 電源ユニット

* AC 電源コ ード x 1
* DC モジュール式ケーブルパック
* DC モジュール式ケーブル収納バッグ x 1

* ケーブルタイ x 10
* 蝶ネジ x 4
* ユーザーマニュアル

仕様ラベルと安全指示

モデル番号

AC入力

DC出力

出力電流

出 力 ワ ット 数

寸法幅x長さx高さ
総常時電力

+5V

20A

110W

電源ファン曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

+12V

54.1A

650W

150 x 140 x 86mm

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATXケーブル 24ピン (20+4)

EPS/ATX12V 8 ピン (4+4) ケ ーブル

650 mm

PCIe 8 ピン (6+2) ケ ーブル

650 mm

SATA ケーブル (4 SATA)

500 mm

周辺機器用ケーブル (4 ピン )

説明 全長 数量

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

7069

新しい Core Reactor Gold シリーズの設置

1.

電源を交換する際にはAC電源スイッチを切ってください。

2.

XPG電源を正しい場所に取り付けてください。

3.

ドライバ ーを 使って、電源を 取り付け てください。

4.

18+10ピンモジュール式ケーブルコネクタをPSUモジュール式ソケットに接続してください。

5.

20+4ピンMBコネクタをMBの24ピンソケットに接続してください。

6.

CPU8ピンモジュール式ケーブルコネクタをPSUモジュール式CPU電源ソケットに接続してくださ
い。

7.

必要に応じて、8ピンまたは4ピンのCPUコネクタをMB上のCPU電源ソケットに接続してください。

8.

必要に応じて、PCI-E8ピンモジュール式ケーブルコネクタをPSUモジュール式VGA電源ソケットに
接続してください。

9.

必要に応じて、PCI-E2.0（6+2ピン）グラフィックコネクタを、VGAカード上の6ピンまたは8ピンソケ
ットに接続してください。

10.

必要に応じて、6ピンモジュール式ケーブルコネクタをPSUモジュール式SATAまたはMolexの電源
ソケットに接 続してください 。

11.

必要に応じて、SATAまたはMolexコネクタをすべての周辺機器に接続してください。

12.

システムの設置が完了したら、AC電源スイッチを入れてください。

トラブ ル シュ ー ティング

電源を取り付けた後にシステムの電源が入らない場合は、以下のトラブルシューティングガイド手
順に 従ってください。

1.

AC主電源コードがPCに正しく接続されているか確認してください。

2.

AC電源がオンになっているか確認してください。

3.

電源ユニットの背面パネルにあるACオン/オフスイッチが「I」（オン）の位置になっているか確認
してください。

4.

MBおよびCPUの電源ソケットとコネクタがマザーボードに正しく接続されているか確認してく
ださい。

5.

依然としてPCの電源が入らない場合は、ADATAのテクニカルサポート、サービスセンター、ま
たは最寄りの販売店までご連絡ください。

保証期間

その地域の法規制に別段の定めがない限り、ADATATechnologyCo.,Ltd.は本製品に対して10年
間の保証を提供します。

保証の制限

本限定保証は、ADATATechnologyCo.,Ltd.およびその認定パートナーが製造した製品の修理ま
たは交換のみを対象としています。
ADATAは、次の理由による場合を除き、ケースの無料修理サービスを提供しています：

1.

保証ラベルが変更、破損、または紛失している場合。

2.

製品のシリアル番号が、当社のオリジナルシステムのものと一致しない場合。

3.

認定されていない代理店から購入された製品の場合。

4.

自然災害による被害。

5.

製品に意図する動作を超えた悪用。

オンラインカスタマーサービス

よくある質問や追加情報、および修理に関する説明については、www.xpg.comにある製品ページ
をご覧ください。 

重要な安全に関する情報

1.

いかなる状況であっても、電源ユニットの中身を開けたり、電源ユニットの修理を試みたりしな
いでください。内部には高電圧が流れているため、非常に危険です。

2.

ファングリルや電源ユニットの通気エリアに物を入れないでください。

3.

ファンまたは電源ユニットの通気エリアの前に、エアフローを妨げたり制限したりする可能性の
ある物を置かないでください。

4.

電源ユニットと共に同梱されているモジュール式ケーブルのみを使用してください。サードパー
ティ製のケーブルや延長ケーブルを本ユニットに使用しないでください。

5.

ほこりや湿気、および極端な温度環境は避けてください。電源ユニットは、濡れる可能性のある
場所に置かないでください。

6.

電源ユニットはコンピュータに内蔵するためのものであり、外部または屋外での使用を意図した
ものではありません。

7.

メーカーの指示および/またはこれらの安全上の注意事項に従わなかった場合、すべての保証
は即時に無効となります。

安全性と機関の認定

機関

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

基準

7271

제품�사양

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

설치

안전�및�에이전시�승인

KR

75

77

79

81

82

새로운 XPG Core Reactor Gold Series
전원�공급장치를�구매해�주셔서�대단히�감사합니다.

XPG Core Reactor Gold Series 전원 공급장치는 조용하면서도 매우 강력한 성능을 자랑합니다. 극도로
낮은 RPM 팬 컨트롤 회로 디자인이 특징인 120mm 냉각 팬이 장착되어 있어 저소음과 높은
효율성이라는 두 가지 장점을 제공합니다. 80 PLUS
Gold 등급의 효율성으로, 저비용 작동 및 완전한 모듈식 케이블 세트를 통해 사용자가 편리하고 손쉽게
구축할 수 있도록 합니다. XPG Core Reactor Gold는 전반적으로 고품질 105°C 일본식 커패시터를
사용하며, 이는 고성능 PC에는 최적의 선택입니다.

안전�및�보호

각 보호 기능이 트리거되면 주 출력의 래치가 해제됩니다. 주출력은 DC 원격 켜기/끄기 또는 AC 전원을
순환하여 재설정할 수 있습니다. 장애 조건이 제거되면 +5Vsb 출력은 자동 회복됩니다.

통합된�보호�회로

과전류�방지 :

XPG는 모든 +12V & +5V & +3.3V 레일에서 총 전류의 110%-140%를 포함하는 Intel 전원 공급 설계
가이드를 따릅니다. 덕분에 XPG Core Reactor 의 OCP는 보다 높은 효율성을 자랑합니다.

과전압�방지 :

+12V, +5V, +3.3V DC 출력 레일의 OVP는 최신 Intel ATX 전원 공급 설계 가이드를 준수해야 합니다.
OVP는 DC 출력이 PSU 제조업체에서 지정한 설정 수준을 초과하면 PSU를 끕니다. 규정 준수를 위해
필요한 최소 전압 수준은 최대 15.6V에서 +12V 레일, 최대 7.0V에서 +5V 레일, 최대 4.5V에서
+3.3V 레일입니다.

과전력�방지 :

XPG는 총 전력량의 110%-150%를 포함하는 ATX 전원 공급 설계 가이드를 따릅니다.

과열�방지 :

OTP는 PSU 내부 온도가 설정 지점에 도달할 경우 PSU가 종료되도록 합니다. 이는 대개 내부 전류
과부하 또는 팬 결함으로 인한 결과입니다.

무부하�작동 :

XPG는 Intel Haswell C6/C7 절정 모드 기능을 지원하기 위해 최소 부하 0A의 Intel ATX 전원 공급 설계
가이드를 따릅니다.

단락�방지 :

SCP는 0.1ohms 미만의 출력 임피던스로 정의됩니다. 다른 것보다 SCP는 +12V, +5V & +3.3V 레일이
접지 또는 다른 레일에 단락되면 PSU가 종료되도록 합니다. 또한 시스템 내에 단락이 있을 경우 PC
구성 요소에 아무 손상도 발생하지 않도록 보장합니다.

XPG 전원 공급장치는 어떤 상황에서든 값비싼 구성품을 안전한 상태로 유지하기 위해 보드에 완전한
보호 회로를 갖추고 있습니다.

7473

CORE REACTOR 850 GOLD

DC케이블�목록

* XPG Core Reactor Gold 전원 공급장치
* AC 전원 코드 1개
* DC 모듈식 케이블 팩
* DC 모듈식 케이블 스토리지 백 1개
* 케이블 타이 10개
* 썸 스크류 4개
* 사용 설명서

SPEC 라벨�및�안전�지침

모델 번호

AC입력DC出力

DC 출력

출력 전류

출력 전력량

크기 W x L x H
총 연속 전력

+5V

22A

전원�공급�팬�커브

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 케이블 24핀(20+4)

EPS/ATX12V 8핀(4+4) 케이블

PCIe 8핀(6+2) 케이블

PCIe 8핀(6+2) 케이블

SATA 케이블(4 SATA)

주변�장치�케이블(4핀)

설명 총길이

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

수량

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

7675

CORE REACTOR 750 GOLD

DC케이블�목록

* XPG Core Reactor Gold 전원 공급장치
* AC 전원 코드 1개
* DC 모듈식 케이블 팩
* DC 모듈식 케이블 스토리지 백 1개
* 케이블 타이 10개
* 썸 스크류 4개
* 사용 설명서

SPEC 라벨�및�안전�지침

모델 번호

AC입력DC出力

DC 출력

출력 전류

출력 전력량

크기 W x L x H
총 연속 전력

+5V

22A

전원�공급�팬�커브

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 케이블 24핀(20+4)

EPS/ATX12V 8핀(4+4) 케이블

PCIe 8핀(6+2) 케이블

PCIe 8핀(6+2) 케이블

SATA 케이블(4 SATA)

주변�장치�케이블(4핀)

설명 총길이

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

수량

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

7877

CORE REACTOR 650 GOLD

DC케이블�목록

* XPG Core Reactor Gold 전원 공급장치
* AC 전원 코드 1개
* DC 모듈식 케이블 팩
* DC 모듈식 케이블 스토리지 백 1개
* 케이블 타이 10개
* 썸 스크류 4개
* 사용 설명서

SPEC 라벨�및�안전�지침

모델 번호

AC입력DC出力

DC 출력

출력 전류

출력 전력량

크기 W x L x H
총 연속 전력

+5V

20A

전원�공급�팬�커브

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

+12V

54.1A

650W

150 x 140 x 86mm

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 케이블 24핀(20+4)

EPS/ATX12V 8핀(4+4) 케이블

650 mm

PCIe 8핀(6+2) 케이블

650 mm

SATA 케이블(4 SATA)

500 mm

주변�장치�케이블(4핀)

설명 총길이 수량

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

8079

새로운 Core Reactor Gold Series 설치

1.

전원 공급장치를 변경할 경우 AC 전원 스위치를 끄십시오.

2.

올바른 영역에 XPG 전원 공급장치를 설치하십시오.

3.

드라이버를 사용하여 전원 공급장치를 설치하십시오.

4.

18+10핀 모듈식 케이블 커넥터를 PSU 모듈식 소켓에 연결하십시오.

5.

20+4핀 MB 커넥터를 MB의 24핀 소켓에 연결하십시오.

6.

CPU 8핀 모듈식 케이블 커넥터를 PSU 모듈식 CPU 전원 소켓에 연결하십시오.

7.

필요할 경우 8 또는 4핀 CPU 커넥터를 MB의 CPU 전원 소켓에 연결하십시오.

8.

필요할 경우 PCI-E 8핀 모듈식 케이블 커넥터를 PSU 모듈식 VGA 전원 소켓에 연결하십시오.

9.

필요할 경우 PCI-E 2.0(6+2핀) 그래픽 커넥터를 VGA 카드의 6 또는 8핀 소켓에 연결하십시오.

10.

필요할 경우 6핀 모듈식 케이블 커넥터를 PSU 모듈식 SATA 또는 Molex 전원 소켓에 연결하십시오.

11.

필요할 경우 SATA 또는 Molex 커넥터를 모든 주변장치에 연결하십시오.

12.

시스템 설치를 마쳤으면 AC 전원 스위치를 켜십시오.

문제�해결

전원 공급장치를 설치한 후 시스템이 켜져 있지 않을 경우 아래 나열된 문제 해결 가이드를 따르십시오

1.

AC 주 전원 코드가 PC에 올바르게 연결되어 있는지 확인하십시오.

2.

AC 소스가 켜져 있는지 확인하십시오.

3.

전원 공급장치의 뒷면 패널에 있는 AC 켜기/끄기 스위치가 “I”(켜기) 위치에 있는지 확인하십시오.

4.

MB 및 CPU 전원 소켓 및 커넥터가 마더보드에 올바르게 연결되어 있는지 확인하십시오.

5.

PC를 켜는 데 계속해서 문제가 있으면 ADATA 기술 지원 부서, 서비스 센터 또는 현지 판매점에
문의하십시오.

보증�기간

ADATA Technology Co., Ltd.는 지역 법률 및 규정에 다르게 명시되지 않는 이상, 이 제품에 대해 10년
보증을 제공합니다

보증�제한

이 제한된 보증은 ADATA Technology Co., Ltd. 및 그 공인 파트너가 제조한 제품 수리 또는 교체에만
적용됩니다.
ADATA는 다음의 경우 이외에는 무료 수리 서비스를 제공할 책임이 있습니다.

1.

보증 라벨이 변형, 손상 또는 누락된 경우.

2.

제품 일련번호가 원래 시스템과 일치되지 않는 경우.

3.

공인되지 않은 에이전트에서 구매한 제품의 경우.

4.

자연 재해로 인해 손상이 발생한 경우.

5.

원래 제품 용도를 벗어나 오용하여 작동한 경우.

온라인�고객�서비스

자주 묻는 질문, 추가 정보 및 서비스 지침은 www.xpg.com의 제품 페이지를 방문하십시오.

중요�안전�정보

1.

어떤 상황에서도 절대 전원 공급장치를 열거나 전원 공급장치를 수리하려고 하지 마십시오. 그럴 경우
내부 고전압으로 인해 매우 위험해집니다.

2.

전원 공급장치의 환기구 영역 또는 팬 그릴에 물체를 삽입하지 마십시오.

3.

전원 공급장치 환기구 영역 또는 팬 앞에 공기 흐름을 제한하거나 방해할 수 있는 어떤 물체도 두지
마십시오.

4.

전원 공급장치와 번들로 제공되는 모듈식 케이블만 사용하십시오. 이 장치에 타사 케이블 또는 확장
케이블을 사용하지 마십시오.

5.

과한 먼지, 습기, 또는 열기를 피하십시오. 전원 공급장치가 젖을 가능성이 있는 곳에 두지 마십시오.

6.

전원 공급장치는 컴퓨터와 연결하기 위한 것입니다. 외부 또는 실외 사용 목적으로 제조되지
않았습니다.

7.

제조업체 지침 및/또는 이러한 안전 지침을 준수하지 않으면 모든 보증 및 보장 내용이 즉시
무효해집니다.

안전�및�에이전시�승인

에이전시

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

표준

8281

產品規格

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

安裝指南

重要安全訊息

安全與認證

SC

感謝您購買新推出的 XPG Core Reactp 系列高性能 電源

Core Reactor 系列電源採用120mm和零轉速風扇優化靜音和效能表現，通過80 PLUS 金牌認證；
全模塊化設計讓使用者可快速且輕易的完成組裝；使用高品質日本105°C電容，高效且穩定，是
電腦DIY玩家的組裝首選。

安全保護機制

過電壓保護 (OVP)

根據 ATX 電源規範，需要對 12V、5V 和 3.3V 直流輸出提供過壓保護。當直流輸出超過 設定水
平時，OVP 會關閉 PSU。根據規定，+12V、+5V 和 3.3V 電壓軌的最低電壓分別是 13.4V、5.74V
和 3.76V。

過電流保護 (OCP)

Core Reactor 系列對 3.3V、5V 和 12V 電壓軌提供 OCP。 OCP 可確保直流電壓軌的輸出保持
在安全工作電流範圍內。

85

87

89

91

92

92

過高溫度保護 (OTP)

OTP 可確保當內部溫度達到預設值時PSU 會主動關閉。此問題通常是因由內部電流過載或風扇
故障所引起。

短路保護 (SCP)

SCP 可確保當 3.3V、5V 和 12V 電壓軌與任何其他電壓軌之間出現短路或接地短路時，PSU 會
切斷電源。 確保不會損壞 PSU 或電腦組件。

空載開機(NLO)

XPG遵循Intel ATX 電源規範，即使負載0A，依舊支援Intel Haswell C6 / C7睡眠模式功能。

過功率保護(OPP)

根據 ATX 電源規範，當電源供應器功率高過預設值110-150%時，電源將會自動產生保護，斷電停
止運作。

8483

CORE REACTOR 850 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

22A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

PCIe 8 Pin(6+2) 連接線

PCIe 8 Pin(6+2) 連接線

SATA 連接線(4 SATA)

Peripheral 連接線(4-pin)

連接線 總長度

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

數量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

8685

CORE REACTOR 750 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

22A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

PCIe 8 Pin(6+2) 連接線

PCIe 8 Pin(6+2) 連接線

SATA 連接線(4 SATA)

Peripheral 連接線(4-pin)

連接線 總長度

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

數量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

8887

CORE REACTOR 650 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

20A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

+12V

54.1A

650W

150 x 140 x 86mm

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

650 mm

PCIe 8 Pin(6+2) 連接線

650 mm

SATA 連接線(4 SATA)

500 mm

Peripheral 連接線(4-pin)

連接線 總長度 數量

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

9089

安裝新的 CORE REACTOR 電源供應器

1.

安裝前請關閉電源供應器與牆壁電源

2.

請安裝您的XPG Core Reactor Power Supply　至正確位置

3.

請使用螺絲起子安裝及定位電源供應器

4.

請將18 +10pin模組化電線連接器連接至PSU模組插座

5.

請將20+4 pin 主機板連接器連接至 24pin 主機板上模組插座

6.

請將8 pin CPU連接器連接至 CPU插座

7.

如有需要，請將8或4 pin CPU連接器連接至主機板上CPU插槽

8.

如有需要，請將PCI-E 8 pin電線模組連接器連接至PSU模組VGA插座

9.

如有需要，請將PCI-E 2.0 (6+2pin) 連接器連接至6或8 pin顯卡插座

10.

如有需要，請將6 pin 模組電線連接至PSU模組上的SATA或Molex插座

11.

如有需要，請將SATA 或Molex連接器連接至硬碟零組件

12.

完成安裝後即可打開AC電源開關

在線客服

常見問題、更多信息與服務指導請參考官方網站www.xpg.com

重要安全訊息

1.

無論在任何情況下，請勿開啟電源供應器或自行嘗試維修以防止內部高電壓造成使用意外

2.

請勿插入任何物體至風扇圍欄內或電源供應器內部零件

3.

請勿在風扇前面或電源裝置的通風區域放置任何可能阻礙或限制氣流的物體。

4.

請使用本產品內附的模組化連接線，請勿使用他廠產品以避免相容性問題

5.

請勿在高溫、潮濕、多灰塵處使用本產品。

6.

本產品為組裝於PC電腦內部用，請勿應用於外接主機或戶外環境

7.

若使用時無遵守本產品安全及組裝指示，則所有保固及保修服務即期失效

故障排除

如安裝完成電源供應器後無法開啟主機系統，請遵照以下指示執行故障排除

1.

請確保AC主電源線正確連接PC主機

2.

請確保AC電源已開啟

3.

請確保背板上AC ON/OFF 開關在I” (On)的位置

4.

請確認主機板與CPU上插座與連接器有正確連接

5.

如依舊無法正常開啟主機，請聯絡ADATA技術支援、服務中心或是當地經銷尋求進一步協助。

保固期限

除非地方法律與條款另有規定，針對本產品威剛科技提供10年保固。

產品保固聲明

此保固聲明僅針對威剛科技與合作夥伴生產、製造的產品進行維修或換貨
本保固聲明不適用於以下項目：

1.

保固標籤或防拆標籤被更改、破損或遺失時。

2.

產品序號不符或破損不清楚時

3.

透過非威剛授權之經銷管道購買的產品

4.

天災造成的損壞

5.

因人為不當操作造成損壞

安全與認證

認證機構

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

標準

9291

產品規格

CORE REACTOR 850 GOLD

CORE REACTOR 750 GOLD

CORE REACTOR 650 GOLD

安裝指南

重要安全訊息

安全與認證

TC

感謝您購買新推出的 XPG Core Reactp 系列高性能 電源

Core Reactor 系列電源採用120mm和零轉速風扇優化靜音和效能表現，通過80 PLUS 金牌認證；
全模塊化設計讓使用者可快速且輕易的完成組裝；使用高品質日本105°C電容，高效且穩定，是
電腦DIY玩家的組裝首選。

安全保護機制

過電壓保護 (OVP)

根據 ATX 電源規範，需要對 12V、5V 和 3.3V 直流輸出提供過壓保護。當直流輸出超過 設定水
平時，OVP 會關閉 PSU。根據規定，+12V、+5V 和 3.3V 電壓軌的最低電壓分別是 13.4V、5.74V
和 3.76V。

過電流保護 (OCP)

Core Reactor 系列對 3.3V、5V 和 12V 電壓軌提供 OCP。 OCP 可確保直流電壓軌的輸出保持
在安全工作電流範圍內。

95

97

99

101

102

102

過高溫度保護 (OTP)

OTP 可確保當內部溫度達到預設值時PSU 會主動關閉。此問題通常是因由內部電流過載或風扇
故障所引起。

短路保護 (SCP)

SCP 可確保當 3.3V、5V 和 12V 電壓軌與任何其他電壓軌之間出現短路或接地短路時，PSU 會
切斷電源。 確保不會損壞 PSU 或電腦組件。

空載開機(NLO)

XPG遵循Intel ATX 電源規範，即使負載0A，依舊支援Intel Haswell C6 / C7睡眠模式功能。

過功率保護(OPP)

根據 ATX 電源規範，當電源供應器功率高過預設值110-150%時，電源將會自動產生保護，斷電停
止運作。

9493

CORE REACTOR 850 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

22A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 850 Gold

100-240VAC, 47-63Hz, 12A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

70.8A

850W

850W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

PCIe 8 Pin(6+2) 連接線

PCIe 8 Pin(6+2) 連接線

SATA 連接線(4 SATA)

Peripheral 連接線(4-pin)

連接線 總長度

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

數量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

9695

CORE REACTOR 750 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

22A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 750 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

22A

120W

150 x 140 x 86mm

+12V

62.5A

750W

750W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

PCIe 8 Pin(6+2) 連接線

PCIe 8 Pin(6+2) 連接線

SATA 連接線(4 SATA)

Peripheral 連接線(4-pin)

連接線 總長度

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

數量

1

2

2

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

9897

CORE REACTOR 650 GOLD

直流連接線說明

* XPG Core Reactor Gold 系列電源
* 交流電源線 x 1
* 直流模組化電線組
* 直流模組化電線組儲存袋 x 1
* 束線袋x 10
* 手轉螺絲x 4
* 使用手冊

電源規格表

型號

AC輸入範圍 DC出力

DC 輸出電壓

最高負載

混合型負載

尺寸 長 x 寬 x 高

總輸出

+5V

20A

電源風扇曲線

1800rpm

1600rpm

1400rpm

1200rpm

1000rpm

Fan Speed

800rpm

600rpm

400rpm

200rpm

Core Reactor 650 Gold

100-240VAC, 47-63Hz, 10A

+3.3V

20A

110W

+12V

54.1A

650W

150 x 140 x 86mm

650W

-12V

0.3A

3.6W

+5VSB

3A

15W

ATX 連接線 24 Pin (20+4)

EPS/ATX12V 8 Pin(4+4) 連接線

650 mm

PCIe 8 Pin(6+2) 連接線

650 mm

SATA 連接線(4 SATA)

500 mm

Peripheral 連接線(4-pin)

連接線 總長度 數量

650mm (± 10mm)

650mm (± 10mm)

650mm (± 10mm)

500mm (± 10mm)

500mm (± 10mm)

1

1

2

3

1

10% 30% 40% Typical 60% 70% 80% 90% FullLight

Load Condition

10099

安裝新的 CORE REACTOR 電源供應器

1.

安裝前請關閉電源供應器與牆壁電源

2.

請安裝您的XPG Core Reactor Power Supply　至正確位置

3.

請使用螺絲起子安裝及定位電源供應器

4.

請將18 +10pin模組化電線連接器連接至PSU模組插座

5.

請將20+4 pin 主機板連接器連接至 24pin 主機板上模組插座

6.

請將8 pin CPU連接器連接至 CPU插座

7.

如有需要，請將8或4 pin CPU連接器連接至主機板上CPU插槽

8.

如有需要，請將PCI-E 8 pin電線模組連接器連接至PSU模組VGA插座

9.

如有需要，請將PCI-E 2.0 (6+2pin) 連接器連接至6或8 pin顯卡插座

10.

如有需要，請將6 pin 模組電線連接至PSU模組上的SATA或Molex插座

11.

如有需要，請將SATA 或Molex連接器連接至硬碟零組件

12.

完成安裝後即可打開AC電源開關

線上客服

常見問題、更多資訊與服務指導請參考官方網站www.xpg.com

重要安全訊息

1.

無論在任何情況下，請勿開啟電源供應器或自行嘗試維修以防止內部高電壓造成使用意外

2.

請勿插入任何物體至風扇圍欄內或電源供應器內部零件

3.

請勿在風扇前面或電源裝置的通風區域放置任何可能阻礙或限制氣流的物體。

4.

請使用本產品內附的模組化連接線，請勿使用他廠產品以避免相容性問題

5.

請勿在高溫、潮濕、多灰塵處使用本產品。

6.

本產品為組裝於PC電腦內部用，請勿應用於外接主機或戶外環境

7.

若使用時無遵守本產品安全及組裝指示，則所有保固及保修服務即期失效

故障排除

如安裝完成電源供應器後無法開啟主機系統，請遵照以下指示執行故障排除

1.

請確保AC主電源線正確連接PC主機

2.

請確保AC電源已開啟

3.

請確保背板上AC ON/OFF 開關在I” (On)的位置

4.

請確認主機板與CPU上插座與連接器有正確連接

5.

如依舊無法正常開啟主機，請聯絡ADATA技術支援、服務中心或是當地經銷尋求進一步協助。

保固期限

除非地方法律與條款另有規定，針對本產品威剛科技提供10年保固。

產品保固聲明

此保固聲明僅針對威剛科技與合作夥伴生產、製造的產品進行維修或換貨
本保固聲明不適用於以下項目：

1.

保固標籤或防拆標籤被更改、破損或遺失時。

2.

產品序號不符或破損不清楚時

3.

透過非威剛授權之經銷管道購買的產品

4.

天災造成的損壞

5.

因人為不當操作造成損壞

安全與認證

認證機構

CE

CB

FCC

C TUV-US
(American)

TUV
TUV-S
ROHS 2.0
BSMI

CCC

RCM

ICES

LVD
CUTR

(EAC)

WEEE

EN55032:2012+AC:2013,Class B,EN61000-3-2:2014,EN61000-3-3:
2013,EN55024:2010

IEC 60950-1:2005+A1+A2 or IEC 62368-1:2014

FCC Part 15 Subpart B Class B

UL 60950-1 :2007 R10.14,CAN/CSA-C22.2
NO.60950-1-07+A1:2011+A2:2014

EN 60950-1:2006+A11+A1+A12+A2 or EN 62368-1:2014
IEC 60950-1:2005+A1+A2, or IEC 62368-1:2014, IRAM

2063:2009
2011/65/EU & 2015/863/EU, Restriction of Hazardous Substances

Directive
CNS15663、CNS13438、CNS14336-1

GB4943.1-2011;GB17625.1-2012;GB/T9254-2008

AS/NZS 62368.1.2018,AS/NZS 3112:2011 Inc A1-3

ICES-003:2016, ANSI C63.4:2014,
2014/35/EU, EN 60950-1:2006+ A11:2009+ A12:2011+

A1:2010+ A2:2013 or EN 62368-1:2014

TP TC 004/2011,TP TC 020/2011

2012/19/EU Waste electrical and electronic equipment Directive

標準

102101
