SÉRIE GX-AE S S

ÉRIE GX-A ÉRIE GF-A

Balance multifonction

MODE D'EMPLOI

Série ＧＸ－ＡＥ

GX-124AE/GX-224AE/GX-324AE

Série ＧＸ－Ａ

GX-124A/GX-224A/GX-324A GX-203A/GX-303A/GX-403A/GX-603A/GX-1003A/GX-1603A GX-2002A/GX-3002A/GX-4002A/GX-6002A/GX-10002A GX-6001A/GX-10001A

Série ＧＦ－Ａ

GF-124A/GF-224A/GF-324A GF-123A/GF-203A/GF-303A/GF-403A/GF-603A/GF-1003A/GF-1603A GF-1202A/GF-2002A/GF-3002A/GF-4002A GF-6002A/GF-10002A/GF-6001A/GF-10001A

1WMPD4004205

Il est interdit de reproduire, transmettre, transcrire ou traduire dans n'importe quelle

langue et par tout moyen toute partie de cette publication sans l'autorisation écrite

d'A&D Company Ltd.

Le contenu de ce manuel et les caractéristiques de l'instrument couvertes par ce

manuel sont sujets à modification sans préavis.

Windows, Word et Excel sont des marques déposées de Microsoft Corporation.

3-23-14 Higashi-Ikebukuro, Toshima-ku, Tokyo 170-0013, JAPAN Telephone: [81] (3) 5391-6132 Fax: [81] (3) 5391-6148

A&D ENGINEERING, INC.

1756 Automation Parkway, San Jose, California 95131, U.S.A. Telephone: [1] (408) 263-5333 Fax: [1] (408)263-0119

A&D INSTRUMENTS LIMITED

Unit 24/26 Blacklands Way, Abingdon Business Park, Abingdon, Oxfordshire OX14 1DY United Kingdom Telephone: [44] (1235) 550420 Fax: [44] (1235) 550485

A&D AUSTRALASIA PTY LTD

32 Dew Street, Thebarton, South Australia 5031, AUSTRALIA Telephone: [61] (8) 8301-8100 Fax: [61] (8) 8352-7409

A&D KOREA Limited 한국에이.엔.디(주)

대한민국 서울시 영등포구 여의도동 36-2 맨하탄 빌딩 8층 우편 번호 150-749 ( Manhattan Building 8th Floor, 36-2 Yoido-dong, Youngdeungpo-gu, Seoul, 150-749 Korea ) 전화: [82] (2) 780-4101 팩스: [82] (2) 782-4280

OOO A&D RUS OOO "ЭЙ энд ДИ РУС"

121357, Российская Федерация, г.Москва, ул. Верейская, дом 17 ( Business-Center "Vereyskaya Plaza-2" 121357, Russian Federation, Moscow, Vereyskaya Street 17 ) тел.: [7] (495) 937-33-44 факс: [7] (495) 937-55-66

A&D INSTRUMENTS INDIA PRIVATE LIMITED

( 509, Udyog Vihar, Phase- , Gurgaon - 122 016, Haryana, India )

: 91-124-4715555 : 91-124-4715599

Contenu

1. Introduction .................................................................................................................... 5

1-1 Fonctionnalités ...................................................................................................................................... 5

1-2 À propos des modèles ........................................................................................................................... 6

1-3 À propos de la série GX-AE .................................................................................................................. 6

1-4 Conformité ............................................................................................................................................. 7

1-5 À propos du Manuel de communication ................................................................................................ 7

2. Désignation des pièces, installation et précautions ........................................................ 9

2-1 Installation de la balance ..................................................................................................................... 13

2-2 Précautions .......................................................................................................................................... 13

2-3 Pendant l'utilisation .............................................................................................................................. 14

2-4 Après utilisation ................................................................................................................................... 15

2-5 Alimentation électrique ........................................................................................................................ 15

3. Symboles affichés et opération de base ...................................................................... 16

4. Pesage ......................................................................................................................... 18

4-1 Unités .................................................................................................................................................. 18

4-2 Fonctionnement de base ..................................................................................................................... 23

4-3 Mode de comptage（PCS） ............................................................................................................... 25

4-4 Mode Pourcentage (%) ....................................................................................................................... 27

4-5 Mode pesage d'animaux（Fonction Maintien） ................................................................................. 28

5. Fonction de détection d'impact .................................................................................... 28

5-1 Historique d'enregistrement d'impact .................................................................................................. 29

5-2 Exportation de l'historique des impacts ............................................................................................... 29

6. Fonction Réglage de la réponse/Vérification auto ........................................................ 30

6-1 Réglage de la réponse ........................................................................................................................ 31

6-2 Fonction de Vérification auto / Réglage automatique de la valeur de pesage minimale par ECL ...... 31

6-2-1 Pour la version 1.200 à 1.220 du logiciel de la balance................................................................. 32

6-2-2 Pour la version 1.300 ou plus récente du logiciel de la balance .................................................... 33

7. Étalonnage ................................................................................................................... 35

7-1 Étalonnage automatique (uniquement séries GX-AE/GX-A) .............................................................. 36

7-2 Étalonnage à une touche (uniquement séries GX-AE/GX-A) ............................................................. 37

7-3 Test d'étalonnage à l'aide d'une masse interne (uniquement séries GX-AE/GX-A modèles 0,0001 g) ... 38

7-4 Étalonnage à l'aide d'un poids externe ............................................................................................... 39

7-5 Test d'étalonnage à l'aide d'un poids externe ...................................................................................... 40

7-6 Comment régler la valeur du poids externe ........................................................................................ 41

7-7 Correction de la valeur de masse interne de la série GX-AE/GX-A .................................................... 42

7-7-1 Correction de la valeur de masse interne de la série GX-AE/GX-A .............................................. 43

7-7-2 Correction de la valeur de masse interne de la série GX-AE/GX-A (manuel) ............................... 44

8. Fonction Mise en marche et initialisation ..................................................................... 46

8-1 Autoriser ou interdire ........................................................................................................................... 46

8-2 Initialisation de la balance ................................................................................................................... 49

9. Table de fonctions ........................................................................................................ 50

9-1 Réglage de la table de fonctions ......................................................................................................... 50

9-2 Détails de la table de fonctions ........................................................................................................... 52

9-3 Description de l'Affichage Environnement de Classe » ...................................................................... 59

9-4 Description de la sortie de données .................................................................................................... 60

9-5 Description du format des données .................................................................................................... 60

9-6 Exemple d'exportation de format des données ................................................................................... 60

9-7 Fonction Horloge et Calendrier ........................................................................................................... 61

9-8 Fonction Comparateur ......................................................................................................................... 63

9-9 Description de l'application .................................................................................................................. 70

9-10 Exportation des réglages de la fonction ............................................................................................ 71

10. Numéro d'ID et rapport GLP ...................................................................................... 73

10-1 Objectif principal ................................................................................................................................ 73

10-2 Réglage du numéro d'ID ................................................................................................................... 73

10-3 Rapport GLP...................................................................................................................................... 74

11. Mémoire de données .................................................................................................. 79

11-1 Mémoire de données pour les données de pesage .......................................................................... 79

11-2 Mémoire de données pour l'étalonnage et le test d'étalonnage ........................................................ 83

12. Mode de calcul statistique .......................................................................................... 86

12-1 Comment utiliser le calcul statistique ................................................................................................ 86

12-2 Mode de calcul statistique : exemple d'utilisation ............................................................................. 91

13. Mesure du débit ......................................................................................................... 93

13-1 Utilisation de la mesure du débit ....................................................................................................... 93

14. Fonction de tare brute/nette ....................................................................................... 97

14-1 Préparation de la fonction de tare brute/nette ................................................................................... 97

14-2 Exemple d'utilisation de la fonction de tare brute/nette ..................................................................... 99

15. Fonction d'avertissement de pesage minimum ........................................................ 100

15-1 Comparaison de pesage minimum ................................................................................................. 101

15-2 Saisie et exportation de la valeur de pesage minimum .................................................................. 101

15-2-1 Réglage à partir du réglage de la fonction (version de logiciel de balance 1.200 à 1.220) ....... 101

15-2-2 Réglage à partir de l'affichage de pesage (version de logiciel de balance 1.200 à 1.220) ........ 102

15-2-3 Réglage à partir du réglage de fonction (Version de logiciel de la balance 1.300 ou plus récente) .... 102

15-2-4 Réglage à partir du mode pesage (version 1.300 ou plus récente du logiciel de la balance) ... 105 15-2-5 Exporter par lot la valeur de pesage minimum (version 1.300 ou plus récente du logiciel

de la balance) ............................................................................................................................. 105

15-3 Réglage de la tolérance de mesure de la valeur de pesage minimum ........................................... 107

15-4 Sortie de données lorsque la valeur de pesage est inférieure à la valeur minimum ...................... 108

16. Crochet du dessous ................................................................................................. 109

17. Unité programmable ................................................................................................ 110

18. Mesure de densité (gravité spécifique) .................................................................... 112

19. Fonction de verrouillage par mot de passe .............................................................. 117

19-1 Version 1.200 du logiciel de la balance ............................................................................................ 117

19-2 Version 1.211 ou plus récente du logiciel de la balance .................................................................. 118

19-3 Activer la fonction de verrouillage par mot de passe ....................................................................... 119

19-4 Comment saisir le mot de passe au début du pesage .................................................................... 120

19-5 Comment se déconnecter ............................................................................................................... 121

19-6 Enregistrement d'un mot de passe (changement) .......................................................................... 122

19-7 Modification du mot de passe.......................................................................................................... 123

19-8 Comment effacer le mot de passe (U5ER 01 à 10) ........................................................................... 124

19-9 Mot de passe manquant .................................................................................................................. 124

20. Fonction de vérification de répétabilité (uniquement séries GX-AE/GX-A） ............ 125

21. Spécifications de l'interface（Standard） ................................................................ 126

22. Maintenance ............................................................................................................ 126

22-1 Traitement de la balance ................................................................................................................. 126

23. Résolution des problèmes........................................................................................ 126

23-1 Vérification de l'environnement et du fonctionnement de la balance .............................................. 126

23-2 Codes d'erreur ................................................................................................................................. 128

23-3 Autres affichages ............................................................................................................................. 131

23-4 Demande de réparation ................................................................................................................... 131

24. Connexion à un périphérique ................................................................................... 131

24-1 Commande ...................................................................................................................................... 131

24-2 Fonction de verrouillage de touches ............................................................................................... 131

25. Comment vérifier la version du logiciel de la balance .............................................. 131

26. Spécifications ........................................................................................................... 132

26-1 Modèles communs .......................................................................................................................... 132

26-1-1 Fonction ...................................................................................................................................... 132

26-1-2 Dimension ................................................................................................................................... 132

26-2 Modèles individuels ......................................................................................................................... 133

26-2-1 Modèles 0,0001 g ....................................................................................................................... 133

26-2-2 Modèles 0,001 g ......................................................................................................................... 134

26-2-3 Modèles 0,01 g ........................................................................................................................... 135

26-2-4 Modèle 0,1 g ............................................................................................................................... 136

27. Dimensions externes ............................................................................................... 137

27-1 Options et périphériques ................................................................................................................. 140

1. Introduction

Ce manuel décrit le fonctionnement des balances des séries GX-AE/GX-A/GF-A et comment en tirer le meilleur parti en termes de performances. Lire attentivement ce manuel avant d'utiliser la balance et le conserver à portée de main pour le consulter ultérieurement. Le comportement peut varier en fonction de la version du logiciel de la balance. Pour contrôler la version du logiciel de la balance, voir « 25. Comment vérifier la version du logiciel de la balance ».

1-1 Fonctionnalités

□ La balance dispose d'une fonction de vérification auto qui inspecte la balance elle-même à l'aide de

la charge contrôlée électroniquement et évalue les performances. Lire attentivement ce manuel avant d'utiliser la balance et le conserver à portée de main pour le consulter ultérieurement.

□ La balance peut détecter tout impact touchant son capteur de masse et afficher le niveau de cet

impact. ISD (Détection de choc d'impact).

□ L'évolution continue de la balance (par exemple, le débit) peut être calculée, affichée et exportée.

FRD : (affichage du débit).

□ La balance est équipée d'une fonction de mise en mémoire des données pouvant enregistrer la

valeur de pesage, le résultat d'étalonnage et plusieurs masses unitaires (masse par échantillon en mode de comptage) (jusqu'à 200 éléments sont stockés pour une valeur de pesage).

□ La série GX-AE/GX-A possède une fonction d'auto-étalonnage automatique utilisant la masse

interne, qui s'adapte aux changements de température, règle l'heure et l'intervalle de temps.

□ Les données de bonnes pratiques de laboratoire (GLP)/bonnes pratiques de fabrication (GMP)

peuvent être exportées à l'aide de l'interface série RS-232C au moment de procéder au réglage de la sensibilité ou du réglage de l'étalonnage de la sensibilité. Les résultats peuvent être enregistrés à l'aide d'une imprimante optionnelle.

□ Une horloge et un calendrier intégrés peuvent ajouter l'heure et la date aux données exportées.

(Le réglage et la modification de l'heure peuvent être limités à un seul administrateur en utilisant la fonction de verrouillage par mot de passe.)

□ Indicateurs de comparateur affichant les résultats de comparaison avec HI OK LO . (Selon le

réglage, une comparaison en 5 étapes est également possible.)

□ Indicateur de capacité affichant la valeur de poids en pourcentage par rapport à la capacité de pesage. □ Fonction Hold (maintien) pour le pesage d'objets animés tels qu'un animal. □ Crochet du dessous pour la mesure de la densité et le pesage de matériaux magnétiques. □ La fonction de verrouillage de touches permet de désactiver l'utilisation des touches de la balance et les

opérations ne peuvent être effectuées que par des commandes provenant d'un périphérique externe.

□ Les utilisateurs de la balance peuvent être limités par l'établissement d'un mot de passe (fonction

de verrouillage par mot de passe).

□ La balance est équipée d'une interface série RS-232C et d'une interface USB pour communiquer

avec un ordinateur. Les ordinateurs Windows utilisant les outils de communication Windows (WinCT) facilitent la mise en place d'un système. La dernière version du logiciel Win-CT peut être téléchargée sur le site Web d'A&D. Windows est une marque déposée de Microsoft Corporation.

□ Une petite protection contre les courants d'air est incluse avec le modèle affichant une lisibilité de

0,001 g.

□ Une protection en verre contre les courants d'air est incluse avec le modèle affichant une lisibilité

de 0,0001 g.

1-2 À propos des modèles

Les séries GX-AE/GX-A et GF-A comprennent de nombreux modèles qui se différencient par leur lisibilité et leur capacité de pesage. Dans ce manuel, les modèles sont listés collectivement selon la lisibilité, comme indiqué dans le tableau ci-dessous.

Modèle

Lisibilité

Modèle applicable

Type de masse

interne avec ioniseur

Type de masse interne

Type général

Modèle 0,0001 g

0,0001 g

GX-124AE GX-224AE GX-324AE

GX-124A GX-224A GX-324A

GF-124A GF-224A GF-324A

Modèle 0,001 g

0,001 g

GX-203A / GX-303A / GX-403A / GX-603A / GX-1003A / GX-1603A

GF-123A / GF-203A / GF-303A / GF-403A / GF-603A / GF-1003A / GF-1603A

Modèle 0,01 g

0,01 g

GX-2002A / GX-3002A / GX-4002A / GX-6002A / GX-10002A

GF-1202A / GF-2002A / GF-3002A / GF-4002A / GF-6002A / GF-10002A

Modèle 0,1 g

0,1 g

GX-6001A / GX-10001A

GF-6001A / GF-10001A

□ Les séries GX-AE/GX-A comportent un poids de réglage de la sensibilité intégré. Il est possible

d'utiliser des fonctions telles que l'étalonnage et l'auto-étalonnage à l'aide de la masse interne.

□ Les balances de la série GF-A ne comportent pas de poids de réglage de la sensibilité intégrés.

Lors de l'étalonnage, il est nécessaire de préparer un poids externe.

1-3 À propos de la série GX-AE

□ Un ioniseur (éliminateur de charges statiques), qui ne provoque pas de courant d'air, est intégré

dans la protection contre les courants d'air. L'ioniseur peut éliminer l'électricité statique de l'échantillon de pesage avant le pesage, ce qui réduit le risque d'erreur due à l'électricité statique. (L'électricité statique est éliminée par les ions bipolaires générés par la décharge corona en courant continu projetée sur l'échantillon.)

□ Les électrodes de l'ioniseur sont conçues pour être retirées afin de permettre leur nettoyage et

leur remplacement.

□ Un commutateur infrarouge (sans contact) est attaché à l'ioniseur et l'élimination statique peut être

mise en marche sans contact avec l'ioniseur.

□ L'alimentation électrique est fournie par la balance, ce qui permet à l'ioniseur d'être utilisé sans

adaptateur CA.

□ La fonction PRINT ou RE-ZERO ou d'élimination statique de l'ioniseur peut être activée en utilisant

le commutateur à pied optionnel (AX-SW137-PRINT ou AX-SW137-REZERO).

□ Une protection en verre contre les courants d'air est équipée en série. □ Comme une carte optionnelle est installée, les autres options (GXA-03/04/06/09/17/23/24/25/26,

FXi-08, etc.) ne peuvent pas être utilisées.

□ Pour des instructions sur l'utilisation de l'ioniseur et du commutateur infrarouge, télécharger le

mode d'emploi de la « Grande protection en verre contre les courants d'air GXA-17 avec ioniseur » sur notre site Web (https://www.aandd.jp) et s'y référer.

Électricité statique

En général, quand l'humidité ambiante est inférieure à 45 % HR, les matériaux non conducteurs tels que les poudres, le papier et les plastiques se chargent facilement d'électricité statique. L'influence de l'électricité statique peut causer une erreur de pesage de plusieurs milligrammes. L'ioniseur neutralise cette charge électrique.

1-4 Conformité

Conformité avec les règles FCC

Il convient de noter que cet équipement génère, utilise et émet de l'énergie radiofréquences. Cet équipement a été testé et déclaré conforme aux limites des dispositifs informatisés de classe A, conformément à la section J de la partie 15 des règles de la FCC. Ces règles sont destinées à fournir une protection raisonnable contre les interférences lorsque les équipements sont utilisés dans un environnement commercial. Si cette unité est utilisée dans une zone résidentielle, elle peut causer des interférences et, dans ces circonstances, l'utilisateur devra, à ses propres frais, prendre toutes les mesures nécessaires pour éliminer les interférences. (FCC = Commission fédérale des communications aux États-Unis)

Conformité avec les directives de marquage CE

Cet équipement comprend un dispositif de suppression des interférences radio et respecte les

règles de sécurité et les restrictions sur les substances dangereuses en conformité avec les

directives suivantes du Conseil Directive du Conseil 2014/30/UE EN61326 Directive CEM Directive du Conseil 2014/35/UE EN60950 Sécurité des matériels de traitement de l'information Directive du Conseil 2011/65/UE EN50581 Limitation de l'utilisation de certaines substances

dangereuses Le marquage CE est un marquage européen officiel obligatoire. Tout produit électronique doit respecter les lois et réglementations locales lorsqu'il est commercialisé ou utilisé n'importe où hors d'Europe.

1-5 À propos du Manuel de communication

À propos du contenu de la communication, télécharger le « Manuel de communication » sur notre site Web (https://www.aandd.jp) et s'y référer.

A&D INSTRUMENTS LTD

24 Blacklands Way

Abingdon Business Park.

Abingdon, Oxford.

OX14 IDY Royaume-Uni

Téléphone : +44 (0)1235 550420

Fax : +44 (0)1235 550485

No de TVA GB 596 1273 15

Bureau d'enreg. R-U no 2609110

A & D Instruments Ltd. déclare par les présentes que le produit de pesage suivant est conforme aux exigences des directives du Conseil relatives à la …

Compatibilité électromagnétique (CEM) 2014/30/UE,

Directive Basse Tension (BDT) 2014/35/UE età la

limitation de l'utilisation de certaines substances dangereuses (RoHS) 2011/65/UE

sous réserve qu'ils portent la marque de conformité CE.

Modèle/Série….Séries GX-A/GF-A

Normes applicables :

EN 61326-1:2013

Matériel électrique de mesure, de commande et de laboratoire - Exigences relatives à la CEM Partie 1 : exigences générales

EN 60950-1:2006+A11:2009+A1:20l0+A12:2011+A2:2013

Sécurité des matériels de traitement de l'information

EN 50581:2012

Documentation technique pour l'évaluation des produits électriques et électroniques par rapport à la restriction des substances dangereuses.

Marquage CE apposé pour la première fois le 16 octobre 2017 Signé pour A&D Instruments à Oxford en Angleterre le 27 novembre 2017

J. Ghuman Directeur general

Membre du Groupe de sociétés A&D, Japon

Couvercle de l'unité

principale (Résine PET)

Tirer sur les leviers de verrouillage gauche et droit.

Anneau de protection contre les courants d'air

Plateau de pesage

Câble USB (env. 1,8 m)

Niveau à bulle

Affichage

Touches

Unité principale

Pied réglable

Appuyer sur les leviers de verrouillage gauche et droit pour fixer la protection contre les courants d'air à la balance.

2. Désignation des pièces, installation et précautions

La balance est un instrument de précision. La déballer avec précaution. Le contenu de l'emballage dépend du modèle de la balance. Se référer aux illustrations pour confirmer que tous les éléments sont inclus. Lorsque des options ont été combinées au moment de l'expédition, des accessoires optionnels peuvent être inclus. Conserver le matériel d'emballage en cas de transport ultérieur de la balance.

Modèles GX-AE / GX-A / GF-A 0,0001 g

GX-A/GF-A GX-AE

Protection en verre contre

les courants d'air

Protection en verre contre les courants

d'air avec ioniseur

Arrière de l'unité principale

Chaque modèle incluant une protection en verre contre les courants d'air avec ioniseurs (GX-124AE / GX-224AE / GX-324AE) possède un connecteur d'ioniseur, un connecteur de capteur infrarouge et une prise de saisie externe.

Raccorder la protection en verre contre les courants d'air avec ioniseur et le capteur infrarouge Type : GX-124AE／GX-224AE／GX-324AE

□ Insérer le câble sortant de l'arrière de la protection contre les courants d'air dans le connecteur de

l'ioniseur à l'arrière de la balance.

□ Insérer la fiche du capteur infrarouge dans le connecteur

du capteur infrarouge à l'arrière de la balance.

Remarque

□ Il convient de s'assurer que le type d'adaptateur CA convient à la tension locale et au type de réceptacle. □ Utiliser l'adaptateur CA dédié spécifié pour la balance. □ Ne pas utiliser l'adaptateur CA fourni pour les modèles qui ne sont pas considérés comme compatibles

avec les adaptateurs CA.

□ Si un adaptateur CA incorrect est utilisé, la balance et les autres équipements peuvent ne pas

fonctionner correctement.

Interface série RS-232C Numéro de série

Interface USB Borne de terre

Prise adaptateur CA

Dispositif antivol

(Le câble de sécurité est une option.)

Le panneau de la série GX-AE est différent.

Panneausérie GX-AE

Connecteur d'ioniseur Prise de saisie

Connecteur de capteur infrarouge

Capteur infrarouge externe

Étiquette d'identification de l'adaptateur CA

Adaptateur CA

Fixer l'étiquette de l'adaptateur CA à l'adaptateur comme indiqué dans l'illustration.

Modèles GX-A/GF-A 0,001 g

Remarque

adaptateurs CA.

□ Si un adaptateur CA incorrect est utilisé, la balance et les autres équipements peuvent ne pas

fonctionner correctement.

Modèles GX-A/GF-A 0,01 g/0,1 g

Remarque

avec les adaptateurs CA.

□ Si un adaptateur CA incorrect est utilisé, la balance et les autres équipements peuvent ne pas

fonctionner correctement.

2-1 Installation de la balance

Installer la balance comme suit :

1. Consulter « 2-2 Précautions » pour l'installation de la balance.

2. Assembler la balance comme indiqué dans l'illustration ci-dessus.

3. Ajuster les pieds de réglage pour mettre la balance de niveau. Confirmer à l'aide du niveau à bulle.

4. Confirmer que le type d'adaptateur CA convient à la tension locale et au type de réceptacle.

5. Raccorder l'adaptateur CA à la balance. Attendre au moins une demi-heure que la balance préchauffe, plateau de pesage vide.

2-2 Précautions

Pour obtenir des performances optimales de la balance et des données de pesage précises, noter ce qui suit :

□ Installer la balance dans un environnement où la température et l'humidité ne sont pas excessives.

La meilleure température de fonctionnement est d'environ 20 °C±2 °C à environ 45~60 %

d'humidité relative.

□ Installer la balance dans un endroit exempt de poussière. □ La table de pesage doit être solide, exempte de vibrations et de courants d'air et aussi horizontale

que possible. (Une table anti-vibrations ou une table en pierre est idéale)

□ Installer la balance dans un endroit stable, exempt de vibrations et de chocs. Les coins des pièces

au premier étage sont idéaux car ils sont moins exposés aux vibrations.

□ Installer la balance dans un endroit non affecté par des systèmes de chauffage ou

de climatisation.

□ Installer la balance dans un endroit non exposé à la lumière directe du soleil. □ Installer la balance à l'écart d'équipements produisant des

champs magnétiques.

□ Mettre la balance de niveau à l'aide des pieds réglables et vérifier

avec le niveau à bulle.

□ Attendre au moins 30 minutes que la balance préchauffe.

Raccorder l'adaptateur CA comme d'habitude.

□ Étalonner la balance avant utilisation ou après l'avoir déplacée. Se

référer à la section « 7. Étalonnage ».

Attention

Ne pas installer la balance dans un environnement où des gaz inflammables ou corrosifs sont présents.

Comment régler le niveau à bulle

2-3 Pendant l'utilisation

Pour obtenir des données de pesage précises, il convient de noter ce qui suit :

□ Évacuer l'électricité statique du matériau pesé. Lorsqu'un

échantillon est chargé d'électricité statique, les données de pesage sont influencées. Si l'humidité ambiante est inférieure ou égale à 45 %, les isolants tels que le plastique sont susceptibles de devenir de l'électricité statique. Relier la balance à la masse et essayer ce qui suit.

Un traitement antistatique a été appliqué aux composants de la

protection contre les courants d'air.

Éliminer l'électricité statique de la balance à l'aide de

l'accessoire GXA-25, AD-1683.

Alternativement, essayer de maintenir l'humidité ambiante à un

niveau élevé. Ou encore, utiliser un boîtier blindé en métal. Il est également possible d'essuyer l'échantillon en plastique

chargé d'électricité statique à l'aide d'un linge humide.

□ La protection contre les courants d'air (modèles 0,001 mg

uniquement) et le capot d'unité principale transparent sont fournis en tant qu'accessoires. Les composants de la protection contre les courants d'air peuvent être chargés d'électricité statique lors du déballage ou lorsque l'humidité est faible. Si la valeur de pesage est instable ou si la balance présente un problème de répétabilité, retirer la protection contre les courants d'air. Alternativement, essuyer les plaques transparentes avec un chiffon humide, utiliser un éliminateur de charges statiques CC, GXA-25, AD-1683 ou appliquer un spray antistatique.

□ La balance utilise un aimant puissant intégré au plateau de

pesage de la balance, par conséquent il convient de prendre des précautions lors du pesage d'éléments magnétiques tels que le fer. En cas de problème, utiliser le crochet du dessous de la balance pour suspendre le matériau hors de l'influence de l'aimant.

□ Annuler la différence de température entre un échantillon et

l'environnement. Lorsqu'un échantillon est plus chaud (ou froid) que la température ambiante, l'échantillon sera plus léger (ou lourd) que son poids véritable. Cette erreur est due à un courant d'air ascendant (ou descendant) autour de l'échantillon.

□ Pour éviter les erreurs dues à des modifications des conditions

environnementales, procéder à chaque pesage délicatement et rapidement.

□ Lors du positionnement d'un échantillon sur le plateau de

pesage, éviter tout choc violent, ne pas dépasser la capacité de pesage et placer l'élément au centre du plateau.

□ Ne pas laisser tomber les objets à peser sur le plateau de pesage

et ne pas placer un échantillon dont le poids dépasse la capacité de pesage de la balance. Tout échantillon doit être placé au centre du plateau de pesage.

□ Ne pas utiliser d'instrument pointu tel qu'un crayon pour appuyer

sur les touches. Appuyer uniquement avec les doigts.

□ Appuyer sur la touche RE-ZERO (remettre à zéro) avant

chaque pesage pour éviter les erreurs.

□ Prendre en compte les effets de la poussée de l'air sur un

échantillon lorsqu'une précision accrue est requise.

□ Veiller à ce que l'intérieur de la balance soit exempt de poussières et matériaux étrangers.

2-4 Après utilisation

□ Éviter d'exposer la balance à des chocs mécaniques. □ Ne pas démonter la balance. Contacter le distributeur A&D local pour tous les travaux d'entretien

ou de réparation de la balance.

□ Ne pas nettoyer la balance avec des solvants organiques. Nettoyer la balance à l’aide d’un chiffon

non pelucheux imbibé d'eau chaude et de détergent doux.

□ Éviter la poussière et l'eau pour garantir le fonctionnement correct de la balance. Protéger les

pièces internes contre des déversements de liquide et une poussière excessive.

2-5 Alimentation électrique

□ Lorsque l'adaptateur CA est connecté, la balance est en mode veille si l'indicateur de veille est

allumé. Il s'agit d'un état normal n'affectant pas la balance. Pour un pesage précis, laisser l'adaptateur CA branché à la balance et au secteur sauf si la balance ne sera pas utilisée pendant une période prolongée. Attendre au moins 30 minutes que la balance chauffe (une heure pour les modèles 0,0001 g).

3.Symboles affichés et opération de base

Affichage des symboles

Contenu de l'affichage clignotant

Opération de base

Les opérations de base produisent des influences sur les fonctions de la balance. « Appuyer et relâcher la touche immédiatement » et « Appuyer sur la touche » sont des opérations de base normales pendant la mesure. Ne pas « Appuyer sur la touche et la maintenir enfoncée (pendant 2 secondes) » sauf exigence spécifique.

Appuyer sur la touche

(Appuyer sur la touche et la

relâcher immédiatement.)

Appuyer sur la touche et la maintenir appuyée pendant

2 secondes

Touche

Enfoncée puis relâchée

Enfoncée et maintenue enfoncée

(pendant 2 secondes)

Met l'unité sous ou hors tension ON:OFF . L'indicateur de veille s'affiche lorsque l'écran est mis hors tension. Le mode de pesage est activé lorsque l'écran est mis sous tension.

Lorsque la fonction de mot de passe est activée, l'écran de saisie de mot de passe s'affiche. Consulter « 19-4 Comment saisir le mot de passe au début du pesage »

La touche ON:OFF (marche/arrêt) est disponible à tout moment. Appuyer sur la touche ON:OFF en fonctionnement pour interrompre les opérations et mettre l'écran hors tension. *

En mode de pesage, active et désactive le chiffre pour la lisibilité. En mode de comptage ou de pourcentage, passe en mode d'enregistrement de l'échantillon.

・Passe en mode table de fonctions. Se

référer à la section « 9. Table de fonctions ».

・Exécute la fonction de vérification de la

répétabilité en appuyant sur la touche et en la maintenant enfoncée pendant 2 secondes supplémentaires après l'affichage du menu de la table de fonctions.

Se référer à la section « 20. Fonction de vérification de la répétabilité ». (Séries GX-AE / GX-A uniquement)

Permute entre les unités de pesage enregistrées dans la table de fonctions. Se référer à la section « 4. Pesage ».

L'affichage de l'unité mg est uniquement disponible sur les modèles 0,0001 g.

Affiche d'autres éléments du menu d'étalonnage. Consulter « 6-2 Fonction de vérification auto/Réglage automatique de la valeur de pesage minimale par ECL ».

Effectue un étalonnage de la balance à l'aide d'une masse interne. (Séries GX-AE/GX-A)

Affiche d'autres éléments du menu d'étalonnage.

Enregistre les données de pesage ou exporte vers une imprimante ou un ordinateur personnel en fonction des réglages de la table de fonctions. (Réglage d'usine = exportation)

Passe au mode permettant de changer le numéro d'enregistrement de la masse unitaire en mode de comptage. En modifiant la table de fonctions : ・ Exporter le « bloc de titre » et le « bloc de

fin » pour établir un rapport GLP, GMP.

・ Affiche le menu de mémoire des données. ・ Entre en mode de lecture de la valeur de

densité en mesure de débit.

Règle l'affichage sur zéro.

* Quand la « Fonction de tare brute/nette » est sélectionnée, l'affichage est désactivé en appuyant sur

la touche et en la maintenant enfoncée (pendant 2 secondes). Se référer à la section « 14. Fonction de tare brute/nette ».

4. Pesage

4-1 Unités

Sur les balances des séries GX-AE/GX-A/GF-A, les unités de pesage et modes de pesage suivants sont disponibles :

Remarque : L'affichage de l'unité « mg » est uniquement disponible sur les modèles 0,0001 g. « mg » est affiché après « g » sur les modèles 0,0001 g.

Mode de comptage Mode de pourcentage Mode densité (Pour utiliser ce mode, il doit être stocké dans la table de fonctions

comme décrit à la page 21. Pour en savoir plus sur ce mode, se référer à la section « 18. Mesure de densité (gravité spécifique) ». Pour sélectionner ce mode, appuyer sur la touche MODE jusqu'à ce que l'indicateur de traitement clignote avec l'unité « g » affichée. « DS » apparaît uniquement lorsque la valeur de densité est affichée.)

Unité programmable (aucune unité affichée. Pour en savoir plus, se référer à la section « 17. Unité programmable ».)

Il est possible de sélectionner et d'enregistrer une unité ou un mode dans la table de fonctions comme décrit à la page 21. Si un mode de pesage (ou une unité de poids) a été désactivé, ce mode (ou cette unité) ne sera pas dans la séquence. Il existe quatre variétés de taels dont l'une peut être sélectionnée et installée en usine.

Pour sélectionner une unité de poids ou un mode de pesage, appuyer sur la touche MODE . Consulter le tableau ci-dessous pour plus de détails sur les unités et les modes :

Nom (unité, mode)

Abrév.

Affichage

Table de fonctions (Mode de stockage)

Facteur de conversion

1 g =

Gramme

1 g

Milligramme

0,001 g

Mode de comptage

PCS

Mode pourcentage

Once (Avoir)

28,349523125 g

Livre

453,59237 g

Livre/Once

L OZ

1 lb=16 oz, 1 oz=28,349523125 g

Once troy

OZt

31,1034768 g

Carat métrique

0,2 g

Momme

mom

3,75 g

Pennyweight

dwt

1,55517384 g

Grain (R.-U.)

0,06479891 g

Tael (HK général, Singapour)

37,7994 g

Tael (HK joaillerie)

37,429 g

Tael (Taïwan)

37,5 g

Tael (Chine)

31,25 g

Tola (Inde)

tol

11,6638038 g

pC5

t o1

Messghal

MES

4,6875 g

Mode densité (Voir remarque ci-dessous)

est utilisé pour afficher la densité.

Unité programmable (unités multiples)

MLT

Remarque : l'indicateur de traitement clignotant avec « g » indique que le mode de densité est sélectionné.

Le tableau ci-dessous indique la capacité de pesage et la lisibilité de chaque unité, selon le modèle de la balance.

Unité

GX-124AE

GX-224AE

GX-324AE

Lisibilité

GX-124A

GX-224A

GX-324A

GF-124A

GF-224A

GF-324A

Capacité

Gramme

122

220

320

0,0001

Milligramme

122000

220000

320000

0,1

Once (Avoir)

4,30

7,05

10,50

0,00001

Once troy

3,92

6,43

9,64

0,00001

Carat métrique

610

1000

1500

0,001

Momme

32,5

53,3

80,0

0,0001

Pennyweight

78,4

128

192

0,0001

Grain (R.-U.)

1882

3086

4629

0,002

Tael (HK général, Singapour)

3,22

5,29

7,93

0,00001

Tael (HK joaillerie)

3,25

5,34

8,01

0,00001

Tael (Taïwan)

3,25

5,33

8,00

0,00001

Tael (Chine)

3,90

6,40

9,60

0,00001

Tola (Inde)

10,4

17,1

25,7

0,00001

Messghal

26,0

42,6

64,0

0,0001

Unité

GX-203A

GX-303A

GX-403A

GX-603A

GX-1003A

GX-1603A

Lisibilité

GF-123A

GF-203A

GF-303A

GF-403A

GF-603A

GF-1003A

GF-1603A

Capacité

Gramme

122

220

320

420

620

1100

1620

0,001

Once (Avoir)

4,30

7,76

11,28

14,81

21,86

38,80

57,14

0,00005

Livre

0,268

0,485

0,705

0,925

1,366

2,425

3,571

0,000005

Livre/Once

0 lb

4,30 oz

0 lb

7,76 oz

0 lb

11,28 oz

0 lb

14,81 oz

1 lb

5,86 oz

2 lb

6,80 oz

3 lb

9,14 oz

0,01 oz

Once troy

3,92

7,07

10,28

13,50

19,93

35,36

52,08

0,00005

Carat métrique

610

1100

1600

2100

3100

5500

8100

0,005

Momme

32,5

58,6

85,3

112,0

165,3

293,3

432,0

0,0005

Pennyweight

78,4

141

205

270

398

707

1041

0,001

Grain (R.-U.)

1882

3395

4938

6481

9568

16975

25000

0,02

Tael (HK général, Singapour)

3,22

5,82

8,46

11,11

16,40

29,10

42,85

0,00005

Tael (HK joaillerie)

3,25

5,87

8,54

11,22

16,56

29,38

43,28

0,00005

Tael (Taïwan)

3,25

5,86

8,53

11,20

16,53

29,33

43,20

0,00005

Tael (Chine)

3,90

7,04

10,24

13,44

19,84

35,20

51,84

0,00005

Tola (Inde)

10,4

18,8

27,4

36,0

53,1

94,3

138,8

0,0001

Messghal

26,0

46,9

68,2

89,6

132,2

234,6

345,6

0,0005

Unité

GX-2002A

GX-3002A

GX-4002A

GX-6002A

GX-10002A

Lisibilité

GF-1202A

GF-2002A

GF-3002A

GF-4002A

GF-6002A

GF-10002A

Capacité

Gramme

1220

2200

3200

4200

6200

10200

0,01

Once (Avoir)

43,0

77,6

112,8

148,1

218,6

359,7

0,0005

Livre

2,68

4,85

7,05

9,25

13,66

22,48

0,00005

Livre/Once

2 lb

11,03 oz

4 lb

13,60 oz

7 lb 0,87 oz

9 lb

4,15 oz

13 lb

10,69 oz

22 lb

7,79 oz

0,01 oz

Once troy

39,2

70,7

102,8

135,0

199,3

327,9

0,0005

Carat métrique

6100

11000

16000

21000

31000

51000

0,05

Momme

325

586

853

1120

1653

2720

0,005

Pennyweight

784

1414

2057

2700

3986

6558

0,01

Grain (R.-U.)

18827

33951

49383

64815

95680

157410

0,2

Tael (HK général, Singapour)

32,2

58,2

84,6

111,1

164,0

269,8

0,0005

Tael (HK joaillerie)

32,5

58,7

85,4

112,2

165,6

272,5

0,0005

Tael (Taïwan)

32,5

58,6

85,3

112,0

165,3

272,0

0,0005

Tael (Chine)

39,0

70,4

102,4

134,4

198,4

326,4

0,0005

Tola (Inde)

104

188

274

360

531

874

0,001

Messghal

260

469

682

896

1322

2176

0,005

Unité

GX-6001A

GX-10001A

Lisibilité

GF-6001A

GF-10001A

Capacité

Gramme

6200

10200

0,1

Once (Avoir)

218

359

0,005

Livre

13,6

22,4

0,0005

Livre/Once

13 lb 10,69 oz

22 lb 7,79 oz

0,01 oz

Once troy

199

327

0,005

Carat métrique

31000

51000

0,5

Momme

1653

2720

0,05

Pennyweight

3986

6558

0,1

Grain (R.-U.)

95680

157410

Tael (HK général, Singapour)

164,0

269,0

0,005

Tael (HK joaillerie)

165,0

272,0

0,005

Tael (Taïwan)

165,0

272,0

0,005

Tael (Chine)

198,0

326,0

0,005

Tola (Inde)

531,0

874,0

0,01

Messghal

1322

2176

0,05

Stockage des unités

Les unités ou modes peuvent être sélectionnés et stockés dans la table de fonctions. La séquence d'affichage des unités ou modes peut être organisée pour s'adapter à la fréquence d'utilisation. Même si l'adaptateur CA est retiré, les unités stockées sont conservées dans une mémoire non volatile.

Sélectionner une unité ou un mode et organiser la séquence d'affichage comme suit :

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée jusqu'à ce que dans la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher .

3. Appuyer sur la touche PRINT (imprimer) pour passer au mode de sélection de l'unité.

4. Spécifier une unité ou un mode dans l'ordre à afficher à l'aide des touches suivantes.

Touche SAMPLE ....... (échantillon) Pour afficher les

unités de façon séquentielle.

Touche RE-ZERO ...... (remettre à zéro) Pour

spécifier une unité ou un mode. L'indicateur de stabilisation apparaît lorsque l'unité ou le mode affiché(e) est spécifié(e).

Si la touche est actionnée alors que

les unités sont déjà sélectionnées, la marque de stabilité disparaît.

5. Appuyer sur la touche PRINT (imprimer) pour stocker les unités ou les modes. La balance affiche (fin) puis le menu suivant de la table de fonctions.

6. Appuyer sur la touche CAL (étalonner) pour quitter la table de fonctions. La balance repasse ensuite au mode de pesage avec l'unité sélectionnée.

7. Pour sélectionner une autre unité ou un autre mode de pesage, appuyer sur la touche MODE .

Exemple de réglage de l'unité

L'exemple ci-dessous définit l'ordre des unités avec le g (gramme) en tant que première unité suivie de pcs (mode de comptage).

1. Appuyer sur la touche SAMPLE (échantillon) et la

maintenir enfoncée jusqu'à ce que dans la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche

SAMPLE (échantillon) pour afficher 1 Unit (unité).

3. Appuyer sur la touche PRINT (imprimer) pour passer au mode de sélection de l'unité.

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour spécifier le g comme unité L'indicateur de stabilisation apparaît lorsque l'unité est spécifiée.

5. Appuyer sur la touche SAMPLE (échantillon) pour afficher Unit PC5 (unité PC5).

6. Appuyer sur la touche RE-ZERO (remettre à zéro) pour spécifier l'unité le mode de comptage. L'indicateur de stabilisation apparaît quand l'unité est spécifiée.

7. Appuyer sur la touche PRINT (imprimer) pour stocker les unités. La balance affiche End (fin) puis l'élément de menu suivant de la table de fonctions.

8. Appuyer sur la touche CAL (étalonner) pour quitter la table de fonctions. La balance repasse ensuite au mode de pesage avec g en tant qu'unité sélectionnée en premier.

9. Appuyer sur la touche MODE pour passer de g à pcs (g→pcs).

4-2 Fonctionnement de base

1. Appuyer sur la touche MODE puis sélectionner les unités appropriées Dans ce cas, sélectionner « ».

2. Placer un contenant sur le plateau de pesage, si nécessaire.

Appuyer sur la touche RE-ZERO (remettre à zéro) pour annuler le poids (tare).

La balance affiche 0,00

. (La position du séparateur

décimal dépend du modèle de la balance.)

3. Placer un échantillon sur le plateau ou dans le contenant. Attendre que l'indicateur de stabilisation s'affiche. Lire la valeur.

4. Retirer l'échantillon et le contenant du plateau.

Remarque

□ Appuyer sur la touche SAMPLE (échantillon) pour activer

ou désactiver le chiffre pour la valeur de densité.

□ Les données de pesage peuvent être stockées dans la

mémoire. Pour en savoir plus, se référer à la section « 11. Mémoire de données ».

□ Lorsque la touche ON:OFF (marche/arrêt) est actionnée

alors qu'un contenant est placé sur le plateau de pesage et que le pesage a commencé, la balance annule automatiquement le poids (tare) et affiche 0,00 g .

À propos du fonctionnement lorsque l'unité est sous tension La balance déterminera le point zéro de référence lorsque la touche ON:OFF (marche/arrêt) est enfoncée pour accéder au mode de pesage. Selon la charge à ce stade, la balance décide automatiquement de réaliser une opération de remise à zéro ou de tare. La condition permettant de déterminer l'opération est la « plage de zéro à la mise sous tension » et lorsque la plage de zéro à la mise sous tension est dépassée, l'opération de soustraction de la tare est réalisée.

À propos de l'opération de remise à zéro L'affichage peut être remis à zéro en appuyant sur la touche RE-ZERO (remettre à zéro). La remise à zéro avec la touche RE-ZERO détermine automatiquement si une opération de mise à zéro ou de tare est réalisée. La condition permettant de déterminer l'opération est la « plage de zéro » et lorsque la plage de zéro est dépassée, l'opération de soustraction de la tare est réalisée.

À propos de la plage de mesure La plage de pesage est déterminée par le modèle de la balance. La quantité totale (quantité nette + quantité de tare) maximale d'affichage de chaque modèle est affichée et lorsque l'affichage maximal est dépassé, un E apparaît pour indiquer que la plage de pesage est dépassée. Lorsque le dépassement est négatif, -E s'affiche.

Modèle

Plage de zéro à la mise sous tension

Plage de zéro

Plage d'affichage -E

GX-124AE, GX-124A

GF-124A

Environ ±50 g

Environ ±2 g

Environ -50 g ou moins GX-224AE,

GX-224A

GF-224A

Environ ±4 g

GX-324AE, GX-324A

GF-324A

Environ ±6 g

GF-123A

Environ ±100 g

Environ ±2 g

Environ -100 g ou

moins

GX-203A

GF-203A

Environ ±4 g

GX-303A

GF-303A

Environ ±6 g

GX-403A

GF-403A

Environ ±8 g

GX-603A

GF-603A

Environ ±12 g

GX-1003A

GF-1003A

Environ ±20 g

GX-1603A

GF-1603A

Environ ±32 g

GF-1202A

Environ ±1 kg

Environ ±20 g

Environ -1 kg ou moins

GX-2002A

GF-2002A

Environ ±40 g

GX-3002A

GF-3002A

Environ ±60 g

GX-4002A

GF-4002A

Environ ±80 g

GX-6002A

GF-6002A

Environ ±120 g

GX-10002A

GF-10002A

Environ ±200 g

GX-6001A

GF-6001A

Environ ±1 kg

Environ ±120 g

Environ -1 kg ou moins

GX-10001A

GF-10001A

Environ ±200 g

4-3 Mode de comptage（PCS）

Il s'agit du mode permettant de déterminer le nombre d'objets d'un échantillon basé sur la masse unitaire d'un échantillon standard. Le terme « masse unitaire » fait référence à la masse d'un échantillon. Plus les variables de chaque masse unitaire d'échantillon sont faibles, plus le comptage sera précis. Cette série de balance est équipée de la fonction d'amélioration automatique de la précision de comptage (ACAI) pour améliorer la précision de comptage.

Remarque

* Pour le comptage, utiliser des échantillons présentant une masse unitaire au moins dix fois

supérieure à la valeur de lisibilité en grammes.

* Une variable dont la masse unitaire d'échantillon est trop importante peut engendrer une erreur

de comptage.

* Pour améliorer les performances de comptage, utiliser fréquemment la fonction ACAI ou diviser

les échantillons en plusieurs groupes et compter chaque groupe.

Sélection du mode de comptage

1. Appuyer sur la touche MODE pour sélectionner PC5 (PC5 = unité)

Stockage de la masse unitaire d'un échantillon

2. Appuyer sur la touche SAMPLE (échantillon) pour passer au

mode de stockage la masse unitaire d'un échantillon. Même en mode de stockage, appuyer sur la touche MODE pour passer au mode suivant.

3. Pour sélectionner le nombre d'échantillons, appuyer plusieurs

fois sur la touche SAMPLE (échantillon). Le réglage peut être défini sur 5, 10, 25, 50 ou 100.

Remarque

Un nombre d'échantillons plus important permettra d'obtenir un résultat de comptage plus précis.

4. Placer un contenant sur le plateau de pesage, si nécessaire. Appuyer sur la touche RE-ZERO (remettre à zéro) pour

annuler le poids (tare). Le nombre indiqué à l'étape 3 apparaît.

25,0 s'affiche si 25 est sélectionné à l'étape « 3 ».

5. Placer le nombre d'échantillons indiqué sur le plateau. Dans cet

exemple, 25 pièces.

6. Lorsque la touche PRINT (imprimer) est actionnée, la masse unitaire est stockée et modifie l'affichage du compte. (Ex. : lorsque le nombre est 25, 25 PC5 s'affiche.

Remarque

* Si la balance estime que la masse des échantillons est trop

faible pour obtenir un résultat de pesage précis, elle affiche une erreur requérant l'ajout d'autres échantillons (nombre indiqué) et d'appuyer sur la touche

PRINT (imprimer). Lorsque la masse unitaire est correctement

stockée, la balance passe au mode de comptage.

* Si la balance estime que la masse des échantillons est trop

faible et non adaptée pour être utilisée en tant que masse unitaire, elle affiche Lo .

* La masse unitaire enregistrée est gardée en mémoire même

lorsque l'alimentation est coupée.

Mode nombre（comptage）

7. Le comptage est possible. 26

Mode de comptage à l'aide de la fonction ACAI

L'ACAI est une fonction permettant d'améliorer automatiquement la précision de la masse unitaire

en augmentant le nombre d'échantillons pendant le comptage.

ACAI : Automatic Counting Accuracy Improvement, c'est-à-dire amélioration automatique de la

précision de comptage Après l'enregistrement d'une masse unitaire à l'étape « 6 », passer à l'étape « 8 ».

8. Si quelques échantillons supplémentaires sont ajoutés, l'indicateur de traitement s'allume. Pour éviter toute erreur, ajouter trois échantillons ou plus. L'indicateur de traitement ne s'allume pas en cas de surcharge. Essayer d'ajouter le même nombre d'échantillons que ce qui est affiché à l'écran.

9. La balance recalcule la masse unitaire pendant que l'indicateur de traitement clignote. Ne pas toucher la balance ou les échantillons sur le plateau tant que l'indicateur de traitement est allumé.

10. La précision de comptage est améliorée lorsque l'indicateur de traitement s'éteint. L'opération susmentionnée permet d'obtenir une masse unitaire plus précise à chaque fois. Il n'existe pas de limite supérieure définie pour la plage ACAI lorsque le nombre d'échantillons est supérieur à 100. Essayer d'ajouter le même nombre d'échantillons que ce qui est affiché à l'écran.

11. Retirer tous les échantillons utilisés dans la fonction ACAI et passer à l'opération de comptage à l'aide la masse unitaire améliorée.

Remarque L'ACAI ne fonctionnera pas sur la masse unitaire saisie à l'aide de ces touches ou du mode d'entrée numérique.

Stockage de la masse unitaire

En utilisant la fonction de mémoire de données, 50 instances de stockage de masse unitaire d'échantillon peuvent être enregistrées.

1. Régler le paramètre de fonction « Data memory function ( dAtA ) » (fonction de mémoire de données) sur « Stores unit mass in counting ( dAtA 1 ) » (enregistre la masse unitaire en comptage). Se référer à la section « 9. Table de fonctions ».

2. Le « ** » affiché correspond au numéro d'enregistrement de

la masse unité sélectionné.

3. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes pour passer au mode de modification du numéro d'enregistrement de la masse unitaire.

Touche RE-ZERO (remettre à zéro) ············ Modifie le numéro d'enregistrement (+)

Touche MODE ·········· Modifie le numéro d'enregistrement (-)

Touche PRINT (imprimer) ··········· Définit le numéro d'enregistrement affiché.

Touche CAL (étalonnage) ··········· Annule le numéro d'enregistrement affiché.

4. Plusieurs masses unitaires peuvent être stockées en les enregistrant avec différents numéros d'enregistrement de masse unitaire.

 **: Le numéro d'enregistrement du poids unitaire est saisi.

Remarque

□ Le poids unitaire peut être lu par la commande « UN:mm ».

(mm correspond aux valeurs P01 à P50, c'est-à-dire 01 à 50.)

□ La masse unitaire affichée peut être exportée à l'aide de la commande « ?UW » et peut être

modifiée à l'aide de la commande « UW ».

Attention

* La fonction ACAI ne peut pas être utilisée pour la masse unitaire affichée.

Appuyer et maintenir enfoncée

pendant 2 secondes

4-4 Mode Pourcentage (%)

Le mode pourcentage affiche la valeur de pesage en pourcentage par rapport à une masse de

référence 100 %. Il est utilisé pour le pesage cible ou la vérification de la variation d'un échantillon.

Sélection du mode Pourcentage

1. Appuyer sur la touche MODE pour sélectionner l'unité % (mode

Pourcentage).

Stockage de la masse de référence 100 %

2. Appuyer sur la touche SAMPLE (échantillon) pour passer

au mode de stockage de la masse de référence 100 %. Même en mode de stockage, appuyer sur la touche MODE pour passer au mode suivant.

3. Placer un contenant sur le plateau de pesage, si nécessaire. Appuyer sur

la touche RE-ZERO (remettre à zéro) pour annuler le poids (tare). La balance affiche 100,00 % .

4. Placer l'échantillon destiné à servir de masse de référence 100 %

sur le plateau ou dans le contenant.

5. Appuyer sur la touche PRINT (imprimer) pour stocker la

masse de référence. La balance affiche 100,00

. (Le séparateur décimal dépend de la valeur de référence. Même si l'adaptateur CA est retiré, la masse de référence stockée est conservée dans une mémoire non volatile.

Remarque

□ Si la balance estime que la masse de l'échantillon est trop faible pour

être utilisée comme référence, elle affiche Lo .

□ Le pourcentage affiché est basé sur la masse de référence 100 %.

Modèle

Masse 100 %

Position du

séparateur décimal

Lisibilité 0,0001 g

0,0100 g ~ 0,0999 g

1 %

0,1000 g ~ 0,9999 g

0,1 %

1,0000 g ~

0,01 %

Lisibilité 0,001 g

0,100 g ~ 0,999 g

1 %

1,000 g ~ 9,999 g

0,1 %

10,000 g ~

0,01 %

Lisibilité 0,01 g

1,00 g ~ 9,99 g

1 %

10,00 g ~ 99,99 g

0,1 %

100,00 g ~

0,01 %

Lisibilité 0,1 g

1,0 g ~ 9,9 g

1 %

10,0 g ~ 99,9 g

0,1 %

100,0 g ~

0,01 %

□ Les valeurs enregistrées sont stockées même si l'alimentation est coupée.

Lecture du pourcentage

6. Placer un échantillon à comparer avec la masse de référence sur le plateau. Le pourcentage affiché est basé sur la masse de référence 100 %.

4-5 Mode pesage d'animaux（Fonction Maintien）

Il s'agit du mode permettant de peser un objet en mouvement tel qu'un animal, même lorsque l'affichage des données de pesage fluctue. La fonction Hold (maintient) d'afficher le poids moyen de l'animal. Pour utiliser la fonction Hold (maintien), définir la fonction de la table de fonctions. Se référer à la section « 9. Table de fonctions » et « 9-3 Description de la classe Affichage environnement » pour plus de détails.

5. Fonction de détection d'impact

La série GX-AE/GX-A/GF-A possède une fonction permettant de détecter tout impact sur la section du capteur de masse et d'afficher le niveau d'impact.

En diminuant le niveau d'impact au moment du chargement, il est possible d'atténuer la variation de la valeur de poids mais également de réduire le risque de défaillance de la section de capteur de masse.

L'impact sur le capteur peut être plus important que prévu, en particulier lors de l'incorporation de la balance à une ligne de production, entre autres, et en cas de pesage avec un système automatisé. Lors de la conception de systèmes automatiques et autres systèmes similaires, il est recommandé

de minimiser le niveau d'impact autant que possible lors de la vérification de l'indicateur de choc.

L'affichage du niveau d'impact inclut 5 niveaux, du niveau 0 au niveau 4.

Niveau d'impact

Indicateur de choc

Sonnerie

Contenu

Non

Pas de danger

1 CHOC

Non

Attention

2 CHOC

Non

Attention：penser à atténuer l'impact

CHOC

Un nip

Avertissement: ne pas appliquer

d'impact plus important

CHOC

Deux

bips

Danger: le capteur peut être

endommagé

Avec la version 1.300 ou plus récente du logiciel de la balance, il est possible de désactiver la fonction de détection d'impact en réglant ／ des réglages de fonction sur 0. Même quand la fonction de détection d'impact est désactivée, elle enregistre tout choc dans la balance.

Remarque

□ L'impact sur le capteur de pesage peut être appliqué au plateau de pesage pendant le chargement

ou à la table sur laquelle la balance est installée. La fonction de détection d'impact fonctionne également en cas d'impact sur la table.

5-1 Historique d'enregistrement d'impact

Les impacts de niveau 3 ou plus sont stockés dans la balance avec les données et l'heure incluses (maximum 50 instances de données).

Lorsque la fonction de verrouillage par mot de passe est activée ( ou ), les informations de connexion de l'utilisateur sont ajoutées lorsque l'historique des impacts est exporté.

(Version du logiciel de la balance 1.211 ou plus récente.)

Remarque

□ Si les 50 instances de données sont dépassées, les données avec le niveau d'impact le plus bas

seront écrasées.

□ L'historique des impacts stocké ne peut pas être effacé. □ Les données d'impact où la balance n'est pas alimentée (pendant le transport, etc.) ne sont

pas stockées.

5-2 Exportation de l'historique des impacts

L'historique des impacts stocké peut être exporté en envoyant une commande spécifiée à la balance ou en effectuant une opération à l'aide des touches.

Remarque

□ Le format de l'historique des impacts dépend de la version du logiciel de balance.

Exportation par commande

Les données d'impact stockées sont exportées en une fois en envoyant une commande ?SA à la balance.

Exportation à l'aide des touches

1. Appuyer sur la touche ON:OFF (marche/arrêt) pour éteindre l'écran.

2. Avec l'affichage désactivé, appuyer sur la touche ON:OFF (marche/arrêt) tout en maintenant enfoncée la touche MODE .

3. s'affiche et les données d'impact stockées sont exportées en une fois.

Exemple d'exportation de l'historique des impacts

Le format de l'historique des impacts dépend de la version du logiciel de balance.

□ Pour la version 1.200 du logiciel de la balance

La date, l'heure et le niveau d'impact sont exportés chacun sur une ligne séparée. Exemple d’exportation

2018/05/29,11:08:18,SHOCK LV4

□ Pour la version 1.211 ou plus récente du logiciel de la balance

La date, l'heure, le niveau d'impact, la connexion et les informations de connexion de l'utilisateur sont exportés ensemble sur une ligne.

Les informations de connexion de l'utilisateur dépendent du réglage de l'utilisateur connecté et du réglage de la table de fonctions au moment de l'impact.

Exportation

Utilisateur connecté

Table de fonctions

, --,

Pas d'utilisateur connecté

, ,

,00, ADMIN

Administrateur

,01~10,USER

Utilisateur

, --,GUEST

Invité

Exemple d’exportation

2018/05/29,11:08:18,SHOCK LV,3, --, 2018/05/29,11:12:27,SHOCK LV,4,00,ADMIN 2018/05/29,11:13:38,SHOCK LV,3,01,USER 2018/05/29,11:17:04,SHOCK LV,4, -- ,GUEST

6. Fonction Réglage de la réponse/Vérification auto

Cette fonction stabilise la valeur de poids, réduisant l'influence sur le pesage causée par les courants d'air et/ou vibrations à l'endroit où la balance est installée. Cette fonction est réglée en analysant automatiquement l'environnement ou manuellement. La fonction présente les trois stades suivants : Le changement de la vitesse de pesage modifie la fréquence d'actualisation de l'affichage.

Affichage

Réglage

de la

fonction

Caractéristique de réponse

FAST

Réponse rapide, valeur sensible

Réponse lente, valeur stable

MID.

SLOW

Lock

Indicateur de réponse

Lock

6-1 Réglage de la réponse

Le réglage de la réponse peut être modifié selon la méthode suivante.

1. Appuyer sur la touche MODE et la maintenir enfoncée pendant 2 secondes jusqu'à ce que RESPONSE (réponse) s'affiche, puis relâcher à nouveau la touche MODE .

2. Appuyer sur la touche MODE pour sélectionner une vitesse de pesage. Il est possible de sélectionner FAST (rapide), MID (moyen) ou SLOW (lent).

3. Après quelques secondes d'inactivité, la balance affiche End (fin). Elle retourne ensuite au mode de pesage et affiche l'indicateur de réponse actualisé. L'indicateur de réponse reste affiché pendant un moment.

Remarque

Lorsque le réglage de la réponse est ajusté, « Condition

(Cond) » et « Display refresh rate ( ) » (fréquence d'actualisation de l'affichage) dans la table de fonctions « Environment display ( ) » (Affichage environnement) sont modifiés comme ci-dessous.

Lorsqu'une combinaison autre que celle ci-dessus est utilisée, effectuer les réglages individuellement comme indiqué à la section « 9. Table de fonctions ».

Remarque

Si RESPONSE (réponse) s'affiche et que l'utilisateur part sans appuyer sur la touche MODE , la « Fonction de vérification auto » est activée. Consulter « 6-2 Fonction de vérification auto ». Pour la méthode de réglage, consulter « 9. Table de fonctions ».

6-2 Fonction de Vérification auto / Réglage automatique de la

valeur de pesage minimale par ECL

Avec la fonction de vérification auto, la confirmation et l'affichage de la répétabilité peuvent être exécutés en plus du diagnostic des défaillances et il est possible de vérifier facilement si la performance de la balance est affichée ou non. Il est également possible d'afficher et d'enregistrer la valeur de référence de la valeur de pesage minimale à l'aide des données de répétabilité. Pour les détails de la valeur de pesage minimale, se référer aux informations techniques de notre site Web. (https://www.aandd.jp)

Affichage

(Condition)

(Fréquence

d'actualisation de l'affichage)

(Largeur de bande

de stabilité)

FAST

MID.

SLOW

6-2-1 Pour la version 1.200 à 1.220 du logiciel de la balance

1. Appuyer sur la touche MODE et la maintenir enfoncée pendant 2 secondes pendant que le pesage est affiché.

2. Relâcher la touche lorsque l'affichage RESPONSE (réponse) clignote.

3. s'affiche et la fonction d'autodiagnostic démarre. « ECL » s'affichera pendant quelques secondes. Quand la touche MODE est enfoncée alors que s'affiche, le changement de la valeur de pesage pour la répétabilité en raison de la charge contrôlée électroniquement (ECL) est visible.

(S'applique à partir de la version 1.100 ou plus récente du logiciel de la balance)

4. Lorsque le diagnostic est terminé, le résultat du diagnostic est affiché.

Lorsque la balance ne présente aucun

problème, l'affichage clignote. Si s'affiche et clignote, il est possible qu'une défaillance fatale se soit produite sur la balance. Il convient de demander une réparation.

Touche

SAMPLE

(échantillon) …

Il est possible de basculer entre l'affichage du résultat du diagnostic, la répétabilité et la valeur de pesage minimale.

Touche PRINT (imprimer)…

Le contenu affiché est exporté. Lorsque la répétabilité est affichée,

s'allume dans les spécifications catalogue. Lorsque la spécification catalogue est dépassée, clignote et demande un examen de l'environnement d'installation. (S'applique à partir de la version

1.100 ou plus récente du logiciel de la balance)

5. Appuyer sur la touche CAL (étalonner) pour afficher End (fin) et passer à l'affichage pour l'enregistrement de la valeur de pesage minimale.

6. Lors de l'enregistrement de la valeur de pesage minimum de la valeur de poids minimum,

la fonction d'avertissement affichée effectue les actions suivantes.

Appuyer sur la touche RE-ZERO (remettre à zéro) pour modifier No/Go et afficher .

Appuyer sur la touche PRINT (imprimer). Si la valeur n'est pas enregistrée, appuyer sur la touche

PRINT (imprimer) lorsque s'affiche ou appuyer sur CAL (étalonner). Retourner à l'affichage du pesage.

* Pour la fonction d'avertissement de pesage minimum, consulter la section « 15. Fonction

d'avertissement de pesage minimum ».

Remarque

Pour la fonction de vérification auto, les réglages des versions 1.200 du logiciel de la balance peuvent uniquement être effectués lorsque l'utilisateur est connecté en tant qu'administrateur (Admin) si la fonction de verrouillage par mot de passe est activée.

6-2-2 Pour la version 1.300 ou plus récente du logiciel de la balance

Procédure de réglage (consulter la « Figure de procédure de réglage » à la page suivante)

1. Appuyer sur la touche MODE et la maintenir enfoncée pendant 2 secondes pendant que le pesage est affiché.

2. Relâcher la touche lorsque l'affichage RESPONSE (réponse) clignote.

3. s'affiche et la fonction d'autodiagnostic démarre. « ECL » s'affichera pendant

quelques secondes.

Quand la touche MODE est enfoncée alors que s'affiche, le changement de la valeur de

pesage pour la répétabilité en raison de la charge contrôlée électroniquement (ECL) est visible.

4. Lorsque le diagnostic est terminé, le résultat du diagnostic est affiché. Lorsque la balance ne présente aucun problème, l'affichage clignote. Si s'affiche et clignote, il est possible qu'une défaillance fatale se soit produite sur la balance. Il convient de demander une réparation. Lorsque la répétabilité est affichée, s'allume dans les spécifications catalogue. Lorsque la spécification catalogue est dépassée, clignote et demande un examen de l'environnement d'installation.

Touche SAMPLE (échantillon)…

Il est possible de basculer entre l'affichage du résultat du diagnostic, la répétabilité et la valeur de pesage minimale.

Touche PRINT (imprimer) ........

Le contenu affiché est exporté.

Touche MODE ........................

Sélectionne la tolérance de mesure de la valeur de pesage minimale (valeur de référence).

Avec la valeur de pesage minimale (valeur de référence) affichée, chaque opération peut être effectuée avec les touches suivantes.

5. Transmettre toutes les données de la valeur de pesage minimale en une fois. Appuyer sur la touche PRINT (imprimer) pendant 2 secondes pour afficher out . Après l'exportation des données, End (fin) est affiché.

6. Stocker la valeur de référence de la valeur de pesage minimale, voir « 15. Fonction d'avertissement de pesage minimum »

Appuyer sur la touche SAMPLE (échantillon) pendant 2 secondes pour afficher MW 5Et et la valeur de référence de la valeur de pesage minimale est enregistrée. Ensuite, End (fin) est affiché et la balance revient au mode de pesage.

7. Lorsque la balance n'enregistre pas

Appuyer sur la touche CAL (étalonnage). End (fin) s'affiche et la balance revient au mode

de pesage.

8. Revenir à l'affichage du résultat du diagnostic.

Appuyer sur la touche SAMPLE (échantillon) pour revenir à l'affichage du résultat du

diagnostic (étape 4).

*Pour la fonction d'avertissement de pesage minimum, consulter la section « 15. Fonction

d'avertissement de pesage minimum ».

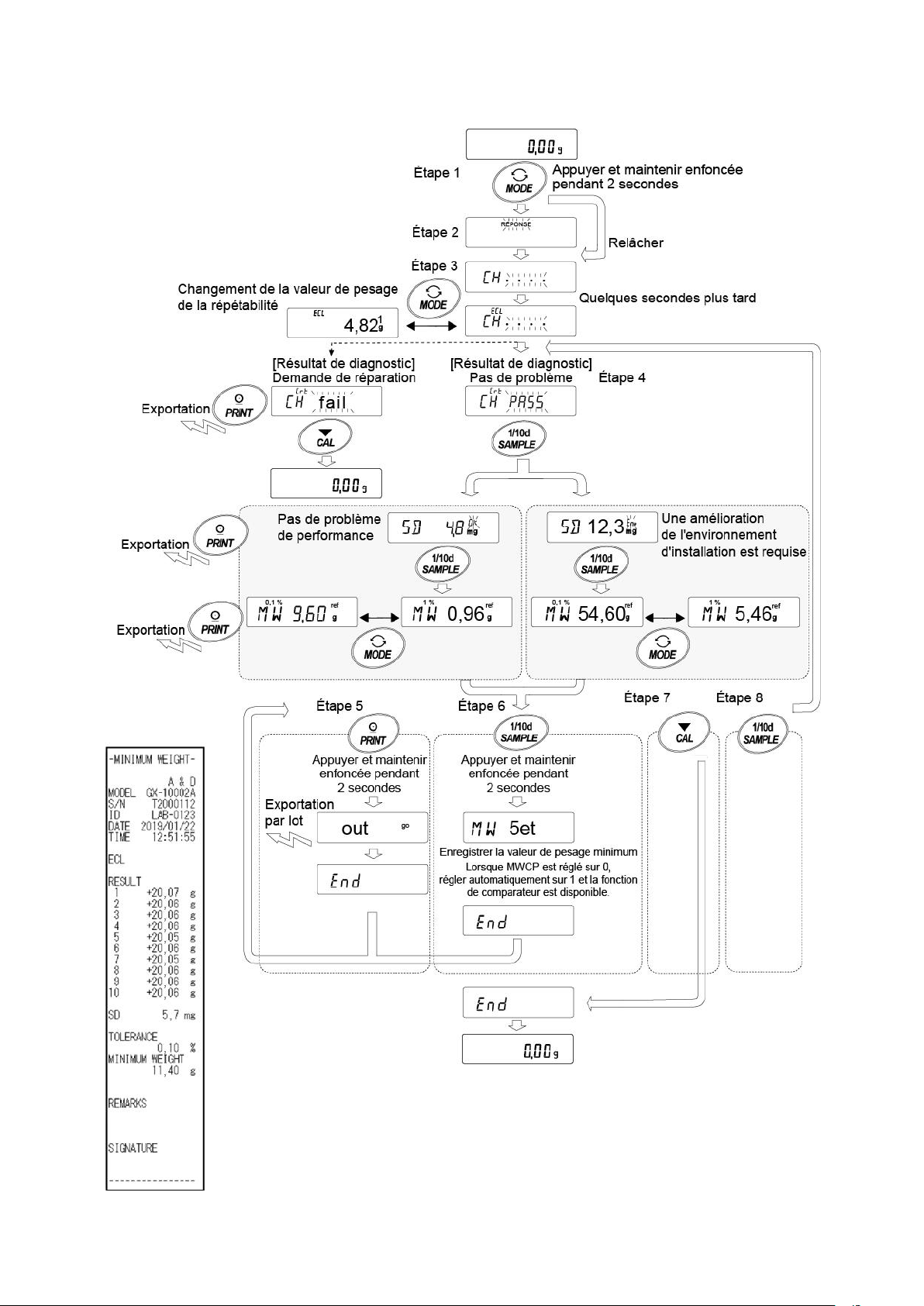

Figure Procédure de réglage

Exemple d'exportation

7. Étalonnage

La résolution de la balance étant élevée, les valeurs de pesage peuvent évoluer en raison de la gravité et des changements environnementaux quotidiens. Il est nécessaire de procéder à un étalonnage (réglage de la sensibilité) avec le poids afin d'éviter que les valeurs de pesage ne soient modifiées même avec la gravité ou les changements environnementaux.

Il est recommandé d'étalonner la balance si celle-ci est installée pour la première fois ou déplacée, ou lorsque la valeur de pesage change considérablement lors de l'inspection quotidienne, par exemple.

Le terme « réglage » fait référence au réglage de la valeur de pesage de la balance à l'aide du poids de référence ou de la masse interne. Le terme « étalonnage » fait référence au pesage avec le poids de référence et à la détermination par comparaison de la mesure dans laquelle le résultat dévie de la valeur de référence. (Les réglages ne sont pas effectués pendant l'étalonnage.)

Étalonnage (réglage de la sensibilité)

Auto-étalonnage ········································ Réglage automatique de la balance à l'aide de la

masse interne en fonction de l'évolution de la température de l'environnement de fonctionnement ou de l'heure ou de l'intervalle de temps défini.（séries GX-AE / GX-A）

Étalonnage à l'aide de la masse interne ········· À l'aide de la masse interne, régler la balance d'une

simple pression.（séries GX-AE / GX-A）

Étalonnage à l'aide d'un poids externe ··········· Régler la balance à l'aide d'un poids externe.

Test d'étalonnage（Étalonnage de la sensibilité）

Test d'étalonnage à l'aide d'un poids externe ···· Exporter le résultat de vérification de la précision du

pesage à l'aide du propre poids de l'utilisateur.

* Aucun réglage n'est effectué.

Test d'étalonnage à l'aide d'une masse interne Exporter le résultat de la vérification de la précision

du pesage à l'aide de la masse interne.

* Aucun réglage n'est effectué. (Séries GX-AE / GX-A avec type 0,0001 g）

Attention

□ Ne pas laisser des vibrations ou des courants d'air influencer la balance pendant l'étalonnage. □ Pour exporter les données de GLP/GMP à l'aide de l'interface RS-232C, régler « GLP/GMP output

(info) » (exportation GLP/GMP [info]) de la section « Data output (dout) » (sortie de données [dout]). Se référer à la section « 9. Table de fonctions ». L'heure et la date peuvent être ajoutées au rapport GLP/GMP. Si l'heure et la date sont incorrectes, il convient de les régler. Se référer à la section « 9-7 Fonction Horloge et Calendrier ».

□ En réglant « Data memory (dAtA) » (mémoire de données [dAtA]) de la table de fonctions, les

données de l'étalonnage (enregistrement de l'exécution du réglage de la sensibilité) et du test d'étalonnage (étalonnage de sensibilité) peuvent être stockées dans la mémoire.

Attention lors de l'utilisation d'un poids externe

□ La précision du poids utilisé lors de l'étalonnage affecte la précision de la balance après l'étalonnage. □ Sélectionner la masse à utiliser pour l'étalonnage et les tests d'étalonnage du tableau ci-dessous.

Modèle

Poids d'étalonnage utilisable

Réglage

d'usine

Plage

ajustable

GX-124AE, GX-124A,

GF-124A

50 g, 100 g

100g

-0,9999 g ~ +0,9999 g

GX-224AE,

50 g, 100 g, 200 g

200g

GX-224A,

GF-224A

GX-324AE,

50 g, 100 g, 200 g, 300 g GX-324A,

GF-324A

GF-123A

50 g,

100 g

-9,999 g ~ +9,999 g

GX-203A ,

GF-203A

50 g,

100 g,

200 g

GX-303A,

GF-303A

50 g,

100 g ~

300 g (intervalle de 100 g)

200 g

GX-403A,

GF-403A

50 g,

100 g ~

400 g (intervalle de 100 g)

400 g

GX-603A,

GF-603A

50 g,

100 g ~

600 g (intervalle de 100 g)

500 g

GX-1003A,

GF-1003A

50 g,

100 g ~

1000 g (intervalle de 100 g)

1000 g

GX-1603A,

GF-1603A

50 g,

100 g ~

1600 g (intervalle de 100 g)

1000 g

GF-1202A

500 g,

1000 g

-99,99 g ~ +99,99 g

GX-2002A,

GF-2002A

500 g,

1000 g,

2000 g

GX-3002A,

GF-3002A

500 g,

1000 g ~

3000 g (intervalle de 1 000 g)

GX-4002A,

GF-4002A

500 g,

1000 g ~

4000 g (intervalle de 1 000 g)

4000 g

GX-6002A,

GF-6002A

500 g,

1000 g ~

6000 g (intervalle de 1 000 g)

5000 g

GX-10002A,

GF-10002A

500 g,

1000 g ~

10000 g (intervalle de 1 000 g)

10000 g

GX-6001A,

GF-6001A

500 g,

1000 g ~

6000 g (intervalle de 1 000 g)

5000 g

-99,9 g ~

+99,9 g

GX-10001A,

GF-10001A

500 g,

1000 g ~

10000 g (intervalle de 1 000 g)

10000 g

Affichage

Cet indicateur signifie que les données d'étalonnage (réglage de sensibilité et étalonnage de sensibilité) sont en cours d'importation. Éviter que des courants d'air ou vibrations affectent la balance lorsque l'indicateur est affiché.

7-1 Étalonnage automatique (uniquement séries GX-AE/GX-A)

Cette fonction étalonne automatiquement la balance en fonction de la variation de la température ambiante, du réglage de l'heure et de l'intervalle de temps. Si l'exportation des GLP est sélectionnée dans la table de fonctions, la balance exporte le rapport d'étalonnage après l'étalonnage. □ En mode d'auto-étalonnage, la modification de température (CFnc 0), le réglage de l'heure (CFnc 1)

et le temps d'intervalle (CFnc 2) peuvent être définis avec le réglage de fonction CFnc.

□ Pour l'heure de réglage, les trois réglages de fonction de CtiME 1, CtiME 2 et CtME 3 peuvent

être définis.

□ Le temps d'intervalle peut être réglé de 0,5 h à 24 h avec le réglage de fonction C i nt.

Attention

Si quelque chose se trouve sur le plateau de pesage, la balance estime qu'elle est en cours d'utilisation et ne procède pas à un auto-étalonnage automatique.

Les critères utilisés par la balance pour déterminer qu'elle est en cours d’utilisation sont les suivants.

Modèles 0,0001 g

Modèles 0,001 g

Modèles 0,01 g

Modèles 0,1 g

Moins de 0,5 g

Moins de 2 g

Moins de 20 g

Pour préserver l'état étalonné précis, veiller à ce que le plateau de pesage soit vide lorsque la balance n'est pas utilisée.

Cette marque clignotante ( ) indique que l'auto-étalonnage automatique est sur le point de commencer. Si la balance n'est pas utilisée, après avoir clignoté pendant un certain temps, la balance commence à effectuer l'auto-étalonnage automatique en utilisant la masse interne. La durée de clignotement dépend de l'environnement.

Ceci indique que la balance mesure les données d'étalonnage. Éviter que des courants d'air ou vibrations affectent la balance lorsque cet indicateur est affiché. Après l'étalonnage, la balance retourne à l'affichage précédent.

Remarque La balance peut être utilisée lorsque l'indicateur clignote. Mais pour préserver la

précision, il est recommandé d'arrêter d'utiliser la balance, de s'assurer que le plateau est vide et de laisser la balance procéder à l'auto-étalonnage.

Suivant le réglage de « 8. Fonction Mise en marche et initialisation », « Modification

interdite » ou « Modification autorisée (utilisable) » peut être sélectionné.

7-2 Étalonnage à une touche (uniquement séries GX-AE/GX-A)

Cette fonction étalonne la balance à l'aide de la masse interne.

1. Raccorder l'adaptateur CA et laisser la balance chauffer pendant au moins 30 minutes, plateau de pesage vide.

2. Appuyer sur la touche CAL (étalonnage). La balance affiche CAL in .

3. La balance procède à un étalonnage à l'aide de la masse interne. Éviter d'exposer la balance à des vibrations ou des courants d'air.

4. Après l'étalonnage, si le paramètre « GLP ouput » ( )» (exportation GLP) de la table de fonctions est réglé, la balance exporte un enregistrement de l'exécution du réglage de la sensibilité.

5. La balance retourne automatiquement en mode de pesage après l'étalonnage.

À propos de la masse interne

Le poids de la masse interne peut changer en raison de facteurs tels que l'environnement de fonctionnement et l'usure. Corriger la valeur de la masse interne si besoin. Consulter « 7-7 Corriger la valeur de la masse interne de la série GX-A/GX-A », « 7-7-1 Corriger la valeur de la masse interne de la série GX-AE/GX-A (auto)) », « 7-7-2 Corriger la valeur de la masse interne de la série GX-AE-GX-A (manuel)) ». La masse interne pesant environ 200 g, le risque d'erreur est susceptible d'augmenter au fur et à mesure que la valeur de pesage augmente. Pour garantir la précision du pesage, procéder régulièrement à un étalonnage à l'aide d'un poids externe, de la manière décrite ci-dessous « 7-4 Étalonnage à l'aide d'un poids externe ».

7-3 Test d'étalonnage à l'aide d'une masse interne

(uniquement séries GX-AE/GX-A modèles 0,0001 g)

Cette fonction permet de tester la précision du pesage à l'aide d'une masse interne. (Le résultat est exporté, mais le réglage de la sensibilité n'est pas effectué.)

Seules les balances d'analyse de haute précision (0,0001 g) peuvent effectuer un test d'étalonnage.

1. Brancher l'adaptateur CA et attendre au moins une heure que la balance chauffe, plateau de pesage vide.

2. Appuyer sur la touche CAL et la maintenir enfoncée pendant 2 secondes jusqu'à ce que CC in s'affiche.

3. Le point zéro est vérifié. Ne pas appliquer de vibrations.

4. Le point zéro vérifié est affiché.

5. La mise à pleine échelle est vérifiée. Ne pas appliquer de vibrations.

6. La mise à pleine échelle vérifiée est affichée. Les valeurs de référence de chaque type de balance sont les suivantes. Lorsque l'affichage à pleine échelle est dans la tolérance de mesure, cela signifie que le réglage de la sensibilité a été effectué correctement avec la masse interne.

7. Lorsque l'exportation est réglée sur le rapport GLP/GMP (info 1 ou 2), le résultat du test d'étalonnage est exporté.

8. La balance revient automatiquement au mode de pesage.

Type

Valeur de référence

de la mise à pleine

échelle

Tolérance de

mesure

GX-124AE

100,0000 g

±0,2 mg

GX-124A

GX-224AE

200,0000 g

GX-224A

GX-324AE

GX-324A

7-4 Étalonnage à l'aide d'un poids externe

Cette fonction étalonne la balance à l'aide d'un poids externe.

1. Raccorder l'adaptateur CA et laisser la balance chauffer pendant au moins 30 minutes, plateau de pesage vide.

2. Appuyer sur la touche CAL et la maintenir

enfoncée pendant 2 secondes jusqu'à ce que CAL out s'affiche, puis relâcher la touche.

3. S'assurer que rien ne se trouve sur le plateau de pesage et appuyer sur la touche PRINT (imprimer) pour peser le point zéro. Ne pas appliquer de vibrations, etc.

4. Placer le poids externe sur le plateau de pesage et appuyer sur la touche PRINT (imprimer). Ne pas appliquer de vibrations, etc.

5. Retirer le poids externe du plateau de pesage.

6. Après l'étalonnage, si l'exportation GLP est réglée, un « enregistrement d'exécution de réglage de la sensibilité » est exporté ou stocké dans la mémoire de données.

7. L'affichage revient automatiquement à l'affichage du pesage.

8. Placer à nouveau le poids externe et vérifier que la valeur réglée est de ± 2 chiffres. Si elle se trouve en dehors de cette plage, tenir

compte de l'environnement ambiant et commencer par « 1 ».

7-5 Test d'étalonnage à l'aide d'un poids externe

Cette fonction teste la précision de pesage à l'aide d'un poids externe et exporte les résultats. Ceci est uniquement disponible lorsque le paramètre d'exportation GLP/GMP est réglé sur ( dout info 1 ). (Le test d'étalonnage ne réalise pas l'étalonnage)

1. Raccorder l'adaptateur CA et laisser la balance chauffer pendant au moins 30 minutes, plateau de pesage vide.

2. Appuyer sur la touche CAL et la maintenir

enfoncée pendant 2 secondes jusqu'à ce que CC out s'affiche, puis relâcher la touche.

3. S'assurer que rien ne se trouve sur le plateau

de pesage et appuyer sur la touche PRINT (imprimer) pour peser le point zéro. Ne pas appliquer de vibrations, etc.

4. La valeur de pesage du point zéro s'affiche pendant plusieurs secondes. Placer le poids externe sur le plateau de pesage et appuyer sur la touche PRINT (imprimer). Peser le poids externe.

Ne pas appliquer de vibrations, etc.

5. La valeur de pesage du poids externe s'affiche pendant plusieurs secondes.

6. Retirer le poids externe du plateau de pesage.

7. L'état de l'étalonnage de sensibilité est exporté ou stocké dans la mémoire de données.

8. L'affichage revient automatiquement à l'affichage du pesage.

7-6 Comment régler la valeur du poids externe

Lors de l'étalonnage de la balance ou de l'exécution d'un test d'étalonnage, le poids externe que l'utilisateur a sous la main peut être réglé. (Consulter « Poids d'étalonnage utilisable » à la page 36.)

Après affichage de CAL 0 , la valeur du poids externe peut être réglée comme indiqué dans « 7-4 Étalonnage à l'aide d'un poids externe ». Ou, après affichage de CC 0 , la valeur du poids externe peut être réglée comme indiqué dans « 7-5 Test d'étalonnage à l'aide d'un poids externe ».

1. Depuis l'affichage de l'étalonnage CAL 0 ou du test

d'étalonnage CC 0 , appuyer sur la touche SAMPLE (échantillon).

2. À l'aide de la touche RE-ZERO , sélectionner le poids

d'étalonnage (voir page 36) lorsque tous les chiffres clignotent.

3. Spécifier la valeur du poids d'étalonnage à l'aide des

touches suivantes.

Touche SAMPLE

(échantillon) ..................

Bascule l'affichage entre « Tous les chiffres clignotent » (mode de sélection du poids d'étalonnage) ou « Les quatre derniers chiffres clignotent » (mode de réglage de la valeur).

Touche RE-ZERO

(remettre à zéro) ...........

(+) Dans le réglage de la plage d'ajustement, la valeur devient +9999 chiffres après -9999 chiffres.

Touche MODE .........

(-) Dans le réglage de la plage d'ajustement, la valeur devient -9999 chiffres après +9999 chiffres.

Touche PRINT

(imprimer) .....................

Enregistre la valeur de poids externe modifiée. Les valeurs enregistrées sont stockées même si l'alimentation est coupée.

Touche CAL

(étalonnage) .................

Suspend le réglage. (Revient à CAL 0 ou CC 0 .)

7-7 Correction de la valeur de masse interne de la série

GX-AE/GX-A

La valeur de la masse interne peut être corrigée avec le réglage de fonction . Les deux méthodes de correction suivantes sont possibles.

Auto ········· Il s'agit d'une méthode de correction du poids de la masse interne par rapport au poids

externe.

Manuelle ··· Il s'agit d'une méthode de correction avec saisie numérique d'une valeur de référence

corrigée (valeur de conversion du poids interne).

Remarque

□ La correction de la valeur de la masse interne ne peut pas être réalisée avec le réglage d'usine.

Se référer à la section « 8. Fonction Mise en marche et Initialisation » ou à la méthode de réglage suivante, et activer la modification du réglage de fonction et la correction de la valeur de la masse interne.

Procédure de réglage

1. Appuyer sur la touche ON:OFF (marche/arrêt) pour éteindre l'écran.

2. Appuyer sur les touches PRINT (imprimer) et SAMPLE (échantillon) et les maintenir enfoncées puis appuyer sur la touche ON:OFF (marche/arrêt) pour afficher P5 .

3. Appuyer sur la touche PRINT (imprimer) et régler le

« commutateur de correction de la masse interne » et le « commutateur de réglage de fonction » sur « 1 » avec la touche suivante.

Touche SAMPLE ···· (échantillon) Sélectionner le commutateur

(chiffre clignotant).

Touche RE-ZERO ··· (remettre à zéro) Modifier la valeur du

commutateur clignotant.

Commutateur de réglage interne (réglage d'usine 1) Commutateur de correction de la masse interne (réglage d'usine 0)

4. Appuyer sur la touche PRINT pour enregistrer et afficher l'affichage

de pesage.

7-7-1 Correction de la valeur de masse interne de la série GX-AE/GX-A

Procéder à l'étalonnage en se référant à « 7-4 Étalonnage à l'aide d'un poids externe ». Il s'agit d'une méthode de correction du poids de la masse interne par rapport à un poids externe. Après étalonnage avec la masse externe, la balance charge et décharge automatiquement la masse interne et corrige la valeur de la masse interne. Même si l'adaptateur CA est retiré, la valeur de masse corrigée est conservée dans une mémoire non volatile.

Procédure de réglage

La valeur de la masse interne ne peut être corrigée lorsque les réglages d'usine sont utilisés. Se référer à la procédure de réglage dans « 7-7 Corriger la valeur de la masse interne de la série GX-AE/GX-A » et activer la modification du réglage de la fonction et la correction de la valeur de la masse interne.

1. En mode pesage, enfoncer la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes pour afficher bA5Fnc .

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) jusqu'à ce que C5 in s'affiche.

3. Appuyer sur la touche PRINT (imprimer) pour afficher Auto .

4. Lorsque la préparation est terminée, appuyer sur la touche PRINT (imprimer).

s'affiche et la valeur de la masse interne est

automatiquement corrigée.

5. Lorsque le réglage de la valeur de la masse interne est

terminé, s'affiche et l'étalonnage est effectué

automatiquement avec le poids interne ajusté.

6. Lorsque l'étalonnage est effectué, MANUAL (manuel) s'affiche.

7. Appuyer deux fois sur la touche CAL pour revenir au mode de pesage.

8. S'assurer que la balance a été corrigée à l'aide du poids externe pour la correction. Si elle n'est pas corrigée correctement, retourner à l'étape « 1 ».

(Attention aux vibrations pendant la correction)

7-7-2 Correction de la valeur de masse interne de la série GX-AE/GX-A (manuel)

La balance peut corriger la valeur de masse interne de la balance dans la plage affichée ci-dessous. Cette fonction corrige la valeur de masse interne pour se conformer à un poids externe. Même si l'adaptateur CA est retiré, la valeur de masse corrigée est conservée dans une mémoire non volatile. La valeur de la masse interne est corrigée comme suit :

Modèle

Cible

Plage

Modèle

Cible

Plage

GX-124AE

100,000 g

±0,9999 g

GX-203A

200,000 g

±9,999 g

GX-124A

GX-303A

GX-224AE

200,0000 g

GX-403A

GX-224A

GX-603A

500,000 g

GX-324AE

GX-1003A

1 000,000 g

GX-324A

GX-1603A

GX-2002A

2 000,00 g

±99,99 g

GX-3002A

GX-4002A

GX-6002A

5 000,00 g

GX-10002A

GX-6001A

5 000,0 g

±99,9 g

GX-10001A

Exemple : GX-6002A

Après l'étalonnage en une opération, placer le poids externe sur la

balance et contrôler la valeur de correction. (Dans l'exemple, puisqu'il existe un écart type de -0,06 g à 2 000 g, la valeur de correction pour le modèle GX-6002A est +0,15 g/5 kg car la cible de correction est 5 000 g)

Procédure de réglage

La masse interne ne peut pas être réglée en usine. Se référer à « 7-7 Corriger la valeur de la masse interne de la série GX-AE/GX-A » pour permettre la modification du réglage interne et corriger la valeur de la masse interne.

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes pour afficher bA5fnc .

(Saisir le réglage de fonction)

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) jusqu'à ce que C5 in s'affiche.

3. Appuyer sur la touche PRINT (imprimer) pour afficher Auto .

4. Appuyer sur la touche SAMPLE (échantillon) pour afficher MANUAL (manuel) et appuyer sur PRINT (imprimer).

Sélectionner les touches suivantes.

Touche RE-ZERO (remettre à zéro) (＋) .... Sélectionner la valeur

de correction.

(Après ＋9999 chiffres, il y aura －9999 chiffres.)

Touche MODE (－) ······ Sélectionner la valeur de correction.

(Après －9999 chiffres, il y aura ＋9999 chiffres.)

Touche PRINT (imprimer) Enregistrer et afficher

les éléments suivants.

Touche CAL (étalonnage) Annuler et afficher les

éléments suivants.

5. Pour revenir à l'affichage du pesage, appuyer deux fois sur la touche CAL (étalonnage).

6. Appuyer sur la touche CAL (étalonnage) et étalonner à l'aide de la masse interne.

7. Placer le poids externe sur la balance pour contrôler que la valeur a été correctement corrigée. Si elle n'est pas corrigée correctement, retourner à l'étape « 1 ». (Attention aux vibrations pendant la correction)

8.Fonction Mise en marche et initialisation

8-1 Autoriser ou interdire

La balance stocke des paramètres ne devant pas être modifiés accidentellement (par exemple, des données de réglage pour un pesage précis, des données pour l'adaptation à l'environnement d'utilisation, des données de contrôle de l'interface de communications, etc.). Un « commutateur de sélection de fonction » est fourni pour protéger ces paramètres et il peut être utilisé pour sélectionner « change prohibited » (modification interdite) ou « changeable (usable) » (modification autorisée [utilisable]). En sélectionnant « change prohibited » (modification interdite), cette fonction n'est pas accessible, aucune modification accidentelle n'est donc possible.

Le commutateur de sélection de fonction présente les cinq options suivantes.

« table de fonctions », « étalonnage à l'aide de la masse interne », « étalonnage à l'aide du poids externe », « auto-étalonnage automatique », « correction de la masse interne ».

1. Appuyer sur la touche ON:OFF (marche/arrêt) pour éteindre l'écran.

2. Tout en appuyant sur les touches PRINT (imprimer) et SAMPLE (échantillon) et en les maintenant enfoncées, appuyer sur la touche ON:OFF (marche/arrêt) pour afficher P5 .

3. Appuyer sur la touche PRINT (imprimer). La balance affiche ensuite les commutateurs de fonction.

Touche SAMPLE (échantillon) ...................... Pour sélectionner un commutateur pour modifier

le paramètre. Le commutateur sélectionné clignote.

Touche RE-ZERO (remettre à zéro) ............. Pour modifier le paramètre du

commutateur sélectionné.

Modification interdite Modification autorisée (utilisable)

Touche PRINT (imprimer) ........................... Pour stocker le nouveau paramètre et retourner

au mode de pesage.

Touche CAL (étalonnage) ........................... Pour annuler l'opération (affichage CLr )

Appuyer sur la touche CAL et revenir au mode de pesage

A-0 1 1 1 1

Exemple de série GX-AE/GX-A

L'affichage de gauche indique les réglages d'usine.

Table de fonctions

Pour interdire les modifications de la table de fonctions.

Pour autoriser les modifications de la table de fonctions.

Étalonnage à l'aide de la masse interne (étalonnage à une touche)

Pour la version 1.00 à 1.200 du logiciel de la balance Pour interdire l'étalonnage à l'aide de la masse interne.

Pour autoriser l'étalonnage à l'aide de la masse interne. Pour la version 1.211 ou plus récente du logiciel de la balance Pour interdire l'étalonnage à l'aide de la masse interne.

, Pour interdire l'étalonnage à l'aide de la masse interne lorsque l'utilisateur est connecté en tant qu'utilisateur (

to ) ou invité ( ). *1

Pour autoriser l'étalonnage à l'aide de la masse interne.

Étalonnage à l'aide d'un poids externe

Pour la version 1.00 à 1.200 du logiciel de la balance Pour interdire l'étalonnage à l'aide d'un poids externe. Pour autoriser l'étalonnage à l'aide d'un poids externe.

Pour la version 1.211 ou plus récente du logiciel de la balance

Pour interdire l'étalonnage à l'aide d'un poids externe. , Pour interdire l'étalonnage à l'aide d'un poids externe lorsque l'utilisateur

est connecté en tant qu'utilisateur ( to ) ou invité ( ). *1

Auto-étalonnage automatique (étalonnage dû à des modifications de la température)

Pour interdire l'auto-étalonnage. Pour autoriser l'auto-étalonnage.

Correction de la masse interne

Pour interdire la correction Pour autoriser la correction

*1 Ceci est disponible quand l'utilisateur est connecté en tant qu'administrateur ( ).

01010

Lock

U5ER

101

Lock

U5ER

010

Exemple pour la série GF-A

L'affichage de gauche indique les réglages d'usine.

Table de fonctions Pour interdire les modifications de la table de fonctions.

Pour autoriser les modifications de la table de fonctions.

Aucune fonction

Étalonnage à l'aide d'un poids externe Pour la version 1.00 à 1.200 du logiciel de la balance

Pour interdire l'étalonnage à l'aide d'un poids externe. Pour autoriser l'étalonnage à l'aide d'un poids externe.

Pour la version 1.211 ou plus récente du logiciel de la balance

Pour interdire l'étalonnage à l'aide d'un poids externe. , Pour interdire l'étalonnage à l'aide d'un poids externe lorsque

l'utilisateur est connecté en tant qu'utilisateur ( to ) ou invité ( ). *1

Aucune fonction

Aucune fonction *1 Ceci est disponible quand l'utilisateur est connecté en tant qu'administrateur

( ).

01010

Lock

A-00 10 1

U5ER

8-2 Initialisation de la balance

Cette fonction rétablit les paramètres suivants sur les réglages d'usine. Données d'étalonnage

□ Données d'étalonnage □ Table de fonctions

La valeur de la masse de l'unité d'échantillonnage (mode de comptage), valeur de la masse de référence 100 % (mode de pourcentage)

□ Les données sont stockées dans la balance à l'aide de la fonction de mémoire de données □ Poids d'étalonnage externe et valeur de poids cible

□ Réglages des commutateurs de fonctions

Remarque S'assurer d'étalonner la balance (régler la sensibilité) après l'initialisation.

Procédure de réglage

1. Appuyer sur la touche ON:OFF (marche/arrêt) pour éteindre l'écran.

2. Tout en appuyant sur les touches PRINT (imprimer) et SAMPLE

(échantillon) et en les maintenant enfoncées, appuyer sur la touche ON:OFF (marche/arrêt) pour afficher P5 .

3. Appuyer sur la touche SAMPLE (échantillon) pour afficher CLr .

4. Appuyer sur la touche PRINT (imprimer).

Pour annuler cette opération, appuyer sur la touche CAL .

5. Appuyer sur la touche RE-ZERO (remettre à zéro) pour

modifier / .

6. Lorsque est affiché, appuyer sur la touche PRINT (imprimer) pour initialiser la balance. La balance retourne automatiquement en mode de pesage.

CL r

9. Table de fonctions

La table de fonctions lit ou réécrit les paramètres stockés dans la balance. Même si l'adaptateur CA

est retiré, les paramètres stockés sont conservés dans une mémoire non volatile.

Le menu de la table de fonctions est composé de deux couches. La première couche est la

« classe » et la seconde couche est l'« élément ».

9-1 Réglage de la table de fonctions

Symboles affichés et touches

Le symbole « » affiche le paramètre actif.

En mode pesage, lorsque la touche est enfoncée pendant 2 secondes, la balance passe au mode table de fonctions. Touche permettant de sélectionner la classe ou l'élément dans le mode table de fonctions.

Touche permettant de modifier le paramètre.

Lorsqu'une classe est affichée, passe à un élément de la classe. Lorsqu'un élément est affiché, stocke le nouveau paramètre et affiche la classe suivante.

Lorsqu'un élément est affiché, annule le nouveau paramètre et affiche la classe suivante. Lorsqu'une classe est affichée, quitte le mode table de fonctions et retourne au mode de pesage.

Procédure de réglage

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que bA5Fnc de la table de fonctions s'affiche en mode de pesage, puis relâcher la touche.

2. Appuyer sur la touche SAMPLE (échantillon) pour sélectionner une classe.

3. Appuyer sur la touche PRINT (imprimer) pour entrer dans la classe.

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour sélectionner un paramètre pour l'élément sélectionné.

5. Appuyer sur la touche SAMPLE (échantillon) pour sélectionner un élément.

6. Pour modifier un autre élément (multiple) de la même classe, répéter les étapes « 4 » et « 5 ». Pour terminer la modification du réglage de la même classe, passer à à l'étape « 7 ».

7. En cas de stockage de paramètres de la classe sélectionnée, appuyer sur la touche PRINT (imprimer). La classe suivante est ensuite affichée.

En cas d'annulation de l'opération en cours, appuyer sur la touche CAL (étalonnage). La

classe suivante est ensuite affichée.

8. Lors de la spécification de paramètres pour une autre classe, passer à l'étape « 2 ». Lorsque le réglage est terminé, appuyer sur la touche CAL (étalonnage) pour revenir au mode de pesage.

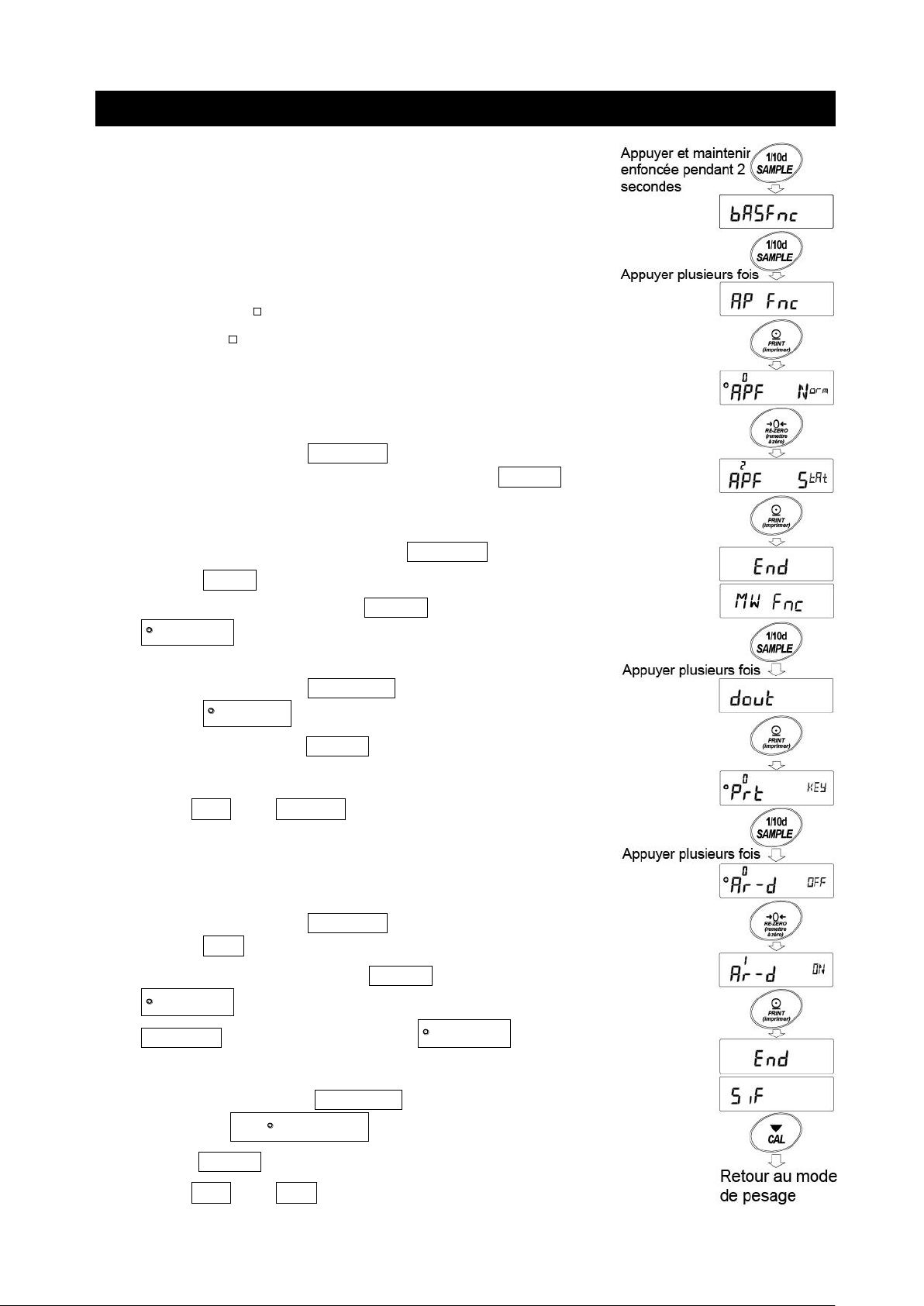

Exemple de réglage

Cet exemple définit « Stockage des données de pesage (dAtA 2) » pour « Mémoire de données (dAtA) » et « 1 minute (int 5) » pour « Intervalle de temps (int) ».

9-2 Détails de la table de fonctions

Classe

Élément

Paramètre

Description

ba5f nc [00]

Affichage environnement

Cond

Condition

Réponse rapide, valeur sensible

Réponse lente, valeur stable

Peut être modifiée par réglage de la réponse. « Hol d 1 » permet de régler le temps moyen.

▪ 1

5t-b

Largeur de bande de stabilité

Stable lorsque ± 1 chiffre

Stable lorsque ± 3 chiffres

L'indicateur de stabilisation s'allume lorsque la variation de l'affichage se trouve dans la plage. « Hol d 1 » permet de définir la plage de stabilisation.

▪ 1

Hold

Fonction Maintien

▪ 0

OFF

Bloque l'affichage lorsqu'il est stable en mode animal. Avec « Hold 1 », ANIMAL s'active.

t r c

Suivi du zéro

OFF

Maintient l'affichage du zéro en suivant la dérive du zéro

▪ 1

Normal

Puissant

Très puissant

5pd

Fréquence d'actuali-sation de l'affichage

▪ 0

5 fois / seconde

Fréquence de sortie environ 5,21 Hz

10 fois / seconde

Fréquence de sortie environ 10,42 Hz

20 fois / seconde

Fréquence de sortie environ 20,83 Hz

pnt

Séparateur décimal

▪ 0

Point (.)

Format séparateur décimal

Virgule (,)

p- on

Affichage auto activé

▪ 0

OFF

Active l'affichage du mode de pesage lorsque l'adaptateur CA est connecté

p- off

Affichage auto désactivé

▪ 0

OFF

Désactive l'affichage après 10 minutes d'inactivité.



Lisibilité

▪ 0

Lisibilité de l'affichage

Affichage au démarrage du pesage

Pas de lisibilité de l'affichage



Sonnerie

OFF

Tonalité de sonnerie, p.ex. utilisation des touches

▪ 1

−

Enregistre la valeur de tare

▪ 0

Indication zéro à la mise en marche OFF (désactivé)

Indication du pesage précédent à la mise sous tension ON (activé)

di 5p-l ed

Luminosité du rétroéclairage

0~9

10 %~100 %

▪ 5

Réglage d'usine 60 %

−

Éclairage du niveau à bulle

OFF

Éclairage LED du niveau à bulle

▪ 1

i 5d

Détection de choc d'impact

OFF

Fonction de détection d'impact (pour la version 1.300 ou plus récente du logiciel de la balance)

▪ 1

a adj

Horloge

[01]

Consulter « 9-7 Fonction Horloge et Calendrier »

Confirme et règle l'heure et la date. L'heure et la date sont ajoutées aux données exportées.

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

Classe

Élément

Paramètre

Description

[02]

CP f nc

Comparateur

Mode de comparateur

▪ 0

Aucune comparaison

Comparaison en cas de valeur stable ou surchargée

Comparaison continue

Cp-t

Nombre d'étapes du comparateur

▪ 0

Comparateur en 3 étapes

HI, OK, LO

Comparateur en 5 étapes

HH, HI, OK, LO, LL

−

Proche de zéro

Comparaison proche de zéro également

± 5 ne sont pas comparés

▪ 2

± 10 ne sont pas comparés

± 20 ne sont pas comparés

± 50 ne sont pas comparés

± 100 ne sont pas comparés

CP-p

Polarité

Plus uniquement

Moins uniquement

▪ 2

Bipolarité

CP in

Méthode de saisie

▪ 0

Entrée numérique, limites supérieures/inférieures

Cp HH, Cp Hi, Cp l o Cp I l peuvent être

sélectionnés.

Saisie de pesage, limites supérieures/inférieures

Entrée numérique, valeur de référence

Cp ref,  

 peuvent être

sélectionnés.

Entrée de pesage, valeur de référence

CP-frd

Mesure du débit

▪ 0

Comparaison par valeur de débit

Comparaison par valeur de pesage (g)

[03]

  

Valeur de comparateur

CP HH

Seconde limite supérieure

Voir « 9-8 Fonction Comparateur »

S'affiche uniquement lorsqu'opin 0,1 est défini sur entrée numérique.

CP Hi

Limite supérieure

CP l o

Limite inférieure

CP HH, CP ll s'affichent

uniquement lorsque le comparateur en 5 étapes est défini.

CP l l

Seconde limite inférieure

CP ref

Valeur de référence

Voir « 9-8 Fonction Comparateur »

S'affiche uniquement lorsqu'

Opin 2,3 est défini selon la

saisie par charge.

  s'affiche

uniquement lorsque le comparateur en 5 étapes est défini.

 

Valeur de tolérance

 

Seconde valeur de tolérance

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

Classe

Élément

Paramètre

Description

[04]

CP beep

Sonnerie comparateur

bep HH

Sonnerie HH

▪ 0

OFF

S'affiche uniquement lorsque le comparateur en 5 étapes est défini.

bep Hi

Sonnerie HI

▪ 0

OFF

 

Sonnerie OK

▪ 0

OFF

bep l o

Sonnerie LO

▪ 0

OFF

bep l l

Sonnerie LL

▪ 0

OFF

S'affiche uniquement lorsque le comparateur en 5 étapes est défini.

[05]

dout

Sortie de données

prt

Mode de sortie de données

▪ 0

Mode de base

Accepte la touche PRINT (imprimer) uniquement lorsque l'affichage est stable.

Mode impression auto A (Référence=zero)

Exporte les données lorsque la valeur de pesage se stabilise au-delà de la plage de ap-p à ap-b à partir du point zéro.

Mode impression auto B (Référence=dernière valeur stable)

Exporte les données lorsque la valeur de pesage se stabilise au-delà de la plage de ap-p à ap-b à partir de la dernière valeur stable.

Mode de diffusion

Exporte les données selon la fréquence d'actualisation de l'affichage spécifiée.

Mode de base B (Immédiatement)

Accepte la touche PRINT (imprimer) indépendamment de la condition d'affichage.

Mode de base C (lorsque la balance est stabilisée)

Accepte la touche PRINT (imprimer) immédiatement lorsque l'affichage est stable ou attend la stabilisation de l'affichage le cas échéant.

Mode d’exportation d’intervalle

Exporte les données pour chaque temps défini par i nt.

ap-p

Polarité impression auto

▪ 0

Plus uniquement

Valeur affichée > Référence

Moins uniquement

Valeur affichée < Référence

Bipolarité

Indépendamment de la valeur affichée

ap-b

Différence d'impression auto

▪ 0

10 chiffres

Différence entre la valeur de référence et la valeur affichée

100 chiffres

1 000 chiffres

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

*1 Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp) et

s'y référer.

Classe

Élément

Paramètre

Description

[05]

dout

Mode de sortie de données

Données

Mémoire de données

▪ 0

OFF

Se référer à la section « 11. Mémoire de données »

Stocke la masse unitaire en mode de comptage

Stocke les données de pesage et l'historique d'étalonnage

int

Intervalle de temps

Chaque mesure

Intervalle de temps en mode de mémoire d'intervalle lorsque pr t 6 est utilisé.

▪ 1

2 secondes

5 secondes

10 secondes

30 secondes

1 minute

2 minutes

5 minutes

10 minutes

d- no

Numéro de données

▪ 0

Aucune exportation

Valide lorsque la fonction de mémoire de données est activée.

Exportation

5- t d

Exportation Heure/Date

▪ 0

Aucune exportation

Se référer à la section « 9-7 Fonction Horloge et Calendrier »

Heure uniquement

Date uniquement

Heure et date

5- ld

Exportation numéro ID

▪ 0

Aucun numéro ID exporté

Numéro ID exporté

pu5e

Pause sortie de données

▪ 0

OFF

Sélectionne l'intervalle de sortie de données.

ON (marche) - pause 1,6 seconde

at - f

Alimentation auto

▪ 0

OFF

Sélectionne si une alimentation automatique est effectuée ou non.

ON (marche) - ouvre 1 ligne

info

Exportation GLP

▪ 0

OFF

Consulter « 10-3 Rapport GLP »

ON (exportation horloge d'externe)

ar-d

Zéro après exportation

▪ 0

OFF

Fonction permettant d'appliquer la remise à zéro après l'exportation de données.

UfC *1

Fonction UFC

▪ 0

OFF

Consulter le « Manuel de communication » sur le site Web d'A&D.

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

*1 Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp)

et s'y référer.

Classe

Élément

Paramètre

Description

[06]



Mode de sortie de données



Mémoire de données

▪ 

Tous les réglages de communication sont possibles.



Imprimante

Seul le  , peut être sélectionné



Indicateur externe

Sélectionne un niveau de  



Vitesse de transmission



600 bps



1 200 bps

▪ 

2 400 bps



4 800 bps



9 600 bps



19 200 bps



38 400 bps



Bit de données, bit de parité

▪ 

7 bits PAIRS



7 bits IMPAIRS



8 bits AUCUN



Terminateur

▪ 

CR LF

CR : code ASCII 0Dh LF : code ASCII 0Dh





Format des données

▪ 

Format standard A&D

Consulter le « Manuel de communication » sur le site Web d'A&D.



Format DP



Format KF



Format MT



Format NU



Format CSV

 − 

Commande interrompue



Non limitée

Sélectionne le temps d'attente pendant la réception de la commande

▪ 

Limitée pendant une seconde



AK, code d'erreur

▪ 

OFF

AK : code ASCII 06h



[07]



Interface USB *1



Mode fonction USB

▪ 

Quick USB

Le paramètre dépend de la version du logiciel.



Bidirectional USB virtual COM

−

Format des données USB

▪ 

Format standard A&D

Consulter le « Manuel de communication » sur le site Web d'A&D.



Format NU



Format CSV



Format TAB



Format NU2

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

*1 Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp) et

s'y référer.

Classe

Élément

Paramètre

Description

[10]

ap f nc

Fonction d'application

apf

Mode d'application

▪ 0

Mode de pesage normal

Consulter « 9-9 Description de l'application »

Indicateur de capacité

Mode de calcul statistique

Mode de mesure de débit

Mode Brut, Net, Tare

5t af

Éléments exportés du mode fonction statistique.

▪ 0

Nombre de données, somme

Nombre de données, somme, max., min., plage (max.-min.), moyenne

Nombre de données, somme, max., min., plage (max.-min.), moyenne, écart type, coefficient de variation

Nombre de données, somme, max., min., plage (max.-min.), moyenne, écart type, coefficient de variation, erreur relative

frd Unit

Unité de débit

▪ 0

g / s (gramme/seconde)

Se référer à la section « 13. Mesure du débit »

g / m (gramme/minute)

g / h (gramme/heure)

mL / s (millilitre/seconde)

mL / m (millilitre/minute)

mL / h (millilitre/heure)

Ct Auto

Réglage automatique du temps de calcul

▪ 0

OFF

[11]

 

Fonction d'avertissement de pesage minimum

 - Cp

Comparaison de pesage minimum

▪ 0

Aucune comparaison Ne pas utiliser MW Fnc

Comparaison sans proche du zéro

Comparaison y compris proche du zéro



Saisie de valeur de pesage minimum

Se référer à la section « 15. Fonction d'avertissement de pesage minimum »

 − 

Tolérance de poids minimum

▪ 0

0,10 % (écart type SDx2000)

Se référer à la section « 15. Fonction d'avertissement de pesage minimum »

1 % (écart type SDx200 fois)

 nout

Poids minimum out

▪ 0

OFF

Unité [12]

Unité

Se référer à la section « 4. Pesage »

[13]

d5 fnc

Fonction de mesure de la gravité spécifique

Idin

Saisie de la densité de liquide

▪ 0

Température de l'eau

Se référer à la section « 18. Mesure de la densité (gravité) »

Densité de liquide

Mode de mesure de la gravité spécifique

▪ 0

Mesure de la densité d'un solide

Mesure de la densité d'un liquide

alt [14]

Unité programmable (unités multiples)

Définit un coefficient arbitraire. Voir « 17. Unité programmable ».

Uniquement disponible quand le mode unité programmable est sélectionné.

id [15]

Réglage du numéro d'ID

Consulter « 10-2 Réglage du numéro d'ID »

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages des fonctions ».

Classe

Élément

Paramètre

Description

[16]



Verrouillage par mot de passe



Fonction de verrouillage

▪ 0

OFF

Se référer à la section « 19. Fonction de verrouillage par mot de passe »

ON (Opération de pesage limite)

ON (Le pesage de base est possible)



Enregistrement du mot de passe



Saisie de mot de passe administrateur





Saisie de mot de passe USER 1

Saisie de mot de passe USER 10

[17]



Autoétalonnage

Cf nc

Mode d'étalonnage

▪ 0

Réglage température

Temps de réglage

Intervalle de temps

 1

Réglage temps1

Consulter « 7-1 Étalonnage automatique (uniquement séries GX-AE/GX) »

 2

Réglage temps2

 3

Réglage temps3



Intervalle de temps

i onf nc

Fonction ioniseur

[20]

Consulter le mode d'emploi de la « Grande protection en verre contre les courants d'air avec ioniseur GXA-17 » sur notre site Web.

C5in

[18]

Correction de la valeur de la masse interne



Saisie automatique

Consulter « 7-7-1 Correction de la valeur de la masse interne de la série GX-AE/GX-A (Auto) »



Entrée numérique de la valeur de correction

Consulter « 7-7-2 Correction de la valeur de la masse interne de la série GX-AE/GX-A (Manuel) »

■ Réglage d'usine

Remarque : « Chiffre » est une unité de lisibilité.

□ Le numéro entre [ ] est un numéro de classe. Les numéros sont indiqués comme identificateur

lors du regroupement des réglages des fonctions. Consulter « 9-10 Exportation des réglages

des fonctions ». *2 Série GX-AE/GX-A uniquement. *3 Série GX-AE uniquement.

9-3 Description de l'Affichage Environnement de Classe »

Condition (Cond)

Ce paramètre est destiné à la sensibilité de la réponse à la fluctuation d'une valeur de masse. Utilisé pour la masse cible de poudre, pour le pesage d'un échantillon très léger ou lorsqu'une réponse de pesage rapide est requise. Après le réglage, la balance affiche FAST .

Ce paramètre est destiné au pesage stable avec une réponse lente. Utilisé pour éviter la dérive d'une valeur de masse en raison de vibrations ou de courants d'air. Après le réglage, la balance affiche SLOW .

Largeur de bande de stabilité (5t-b)

Cet élément contrôle la largeur permettant de considérer une valeur de masse comme une valeur stable. Lorsque la fluctuation par seconde est inférieure au paramètre, la balance affiche l'indicateur de stabilisation et exporte ou stocke les données par réglage de fonction (dout, dAtA, etc.）Le paramètre influence le « mode impression auto ». En outre, la lisibilité qui est affichée correspond à 1 chiffre. Ex. : si l'affichage 0,01 mg est sélectionné en appuyant sur la touche SAMPLE (échantillon) sur le GX-303A, 0,01 mg correspond à 1 chiffre.

Ce paramètre est utilisé pour la sensibilité de réponse de l'indicateur de stabilisation. Utilisé pour le pesage de précision.

Ce paramètre ignore les fluctuations légères d'une valeur de masse. Utilisé pour éviter la dérive d'une valeur de masse en raison de vibrations ou de courants d'air.

Fonction maintien (HoLd) (mode de pesage d'animaux)

Cette fonction est utilisée pour peser un objet en mouvement tel qu'un animal. Lorsque les données de pesage sont au-dessus de la plage de pesage à partir de zéro et la fluctuation de l'affichage se trouve dans la plage de stabilisation pendant une durée moyenne fixe, l'indicateur de traitement s'allume et la balance affiche le poids moyen de l'animal. Lorsque l'animal ou l'échantillon est retiré du plateau de pesage, l'affichage retourne automatiquement à zéro. Cette fonction est uniquement disponible lorsque le paramètre de la fonction de maintien est défini sur « » (l'indicateur du mode animal HOLD s'allume) et toute unité de pesage autre que le mode de comptage est sélectionnée. La plage de stabilisation et la durée moyenne sont réglées dans « Condition (Cond) » et « Largeur de bande de stabilité (5t-b) ».

Plage de pesage

Durée moyenne

Plage de stabilisation

Modèle 0,0001 g

0,0200 g ou plus

2 s (priorité à l'efficacité) 4 s 8 s (priorité à la précision)

Inférieur à 6,25 %

12,5 %

Supérieur à * 16,7 %

Modèle 0,001 g

0,200 g ou plus

Modèle 0,01 g

2,00 g ou plus

Modèle 0,1 g

20,0 g ou plus

* Le kit de contenant pour animal (GXA-12) peut être installé sauf GX-203A, GX-124A, GX-224A,

GX-124AE, GX-224AE, GF-203A, GF-124A, GF-224A.

Cond

5t -b

Cond

5t -b

Cond

5t -b

Suivi du zéro (trc)

Cette fonction suit toute dérive du point zéro causée par l'environnement et stabilise le point zéro. Lorsque les données de pesage ne contiennent que quelques chiffres, désactiver la fonction pour un pesage précis.

La fonction de suivi n'est pas utilisée. Utilisée pour le pesage d'un échantillon très

léger.

La fonction de suivi normale est utilisée.(±1 chiffre / 1 seconde) La fonction de suivi puissant est utilisée. (±1 chiffre/0,5 seconde) La fonction de suivi très puissant est utilisée. (±2 chiffres/0,2 seconde)

Fréquence d'actualisation de l'affichage (5Pd)

La fréquence à laquelle l'affichage est actualisé. Ce paramètre influence la « Vitesse de transmission », la « Pause sortie de données » et le taux de sortie de données du « Mode de diffusion ».

Séparateur décimal (Pnt)

Le format de séparateur décimal peut être sélectionné.

Affichage auto activé (P-on)

Lorsque l'adaptateur CA est branché, l'affichage est automatiquement activé sans actionner la touche ON:OFF pour afficher le mode de pesage. Fonction utilisée lorsque la balance est intégrée à un système automatisé. Un délai de préchauffage d'une demi-heure (une heure pour les modèles 0,0001 g) est nécessaire pour un pesage précis.

Arrêt auto (P-oFF)

Cette fonction éteint automatiquement l'affichage uniquement lorsqu'aucune opération n'a été effectuée pendant un certain temps (environ 10 minutes) lorsque la balance est sous tension.

Lisibilité (rnG)

Lors d'un pesage avec une précision approximative, la lisibilité peut être désactivée sans utiliser de touche. Cette fonction est utile lorsque la balance est intégrée à un système automatisé.

Sonnerie (bEEP)

Sélectionner ON/OFF (marche/arrêt) pour déclencher la sonnerie intégrée lorsqu'une touche est actionnée ou en cas de changement de l'état de la balance.

Enregistrement de la valeur de tare (P-ZEro)

Après la mise sous tension, l'affichage n'est pas automatiquement défini sur zéro et commence avec la valeur de pesage précédente. Cette fonction est utile lorsqu'une trémie, etc. est fixée au plateau de pesage et l'alimentation doit être coupée lors de la décharge de la pesage.

Luminosité du rétroéclairage (di5P-LEd)

Sélectionner la luminosité du rétroéclairage de l'écran LCD.

Éclairage du niveau à bulle (LV-LEd)

Sélectionner ON/OFF (marche/arrêt) pour activer la LED éclairant le niveau à bulle.

Détection de choc d'impact (I 5d)

Sélectionner ON / OFF pour la fonction afin d'afficher le niveau d'impact.

* Applicable à partir de la version 1.300 ou plus récente du logiciel de la balance.

Même lorsque la fonction pour afficher le niveau d'impact est éteinte, elle est enregistrée dans la balance en cas d'impact.

9-4 Description de la sortie de données

Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp) et s'y référer.

9-5 Description du format des données

Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp) et s'y référer.

9-6 Exemple d'exportation de format des données

Télécharger le « Manuel de Communication » sur notre site Web (https://www.aandd.jp) et s'y référer.

t r c0t r c1t r c2t r c

9-7 Fonction Horloge et Calendrier

La balance est équipée d'une fonction d'horloge et de calendrier. Lorsque la fonction Horloge et Calendrier (dout, 5-td) est réglée, l'heure et la date sont ajoutées aux données exportées. Régler ou confirmer l'heure et la date comme suit :

Opérations

1. Appuyer sur la touche SAMPLE 2 (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que bA5Fnc de la table de fonctions s'affiche en mode de pesage, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CLAdj .

3. Appuyer sur la touche PRINT (imprimer). La balance passe au mode de confirmation ou de réglage de l'heure et de la date.

Confirmation de l'heure

4. L'heure actuelle est affichée et tous les chiffres clignotent.

□ Lorsque l'heure est incorrecte et doit être modifiée,

appuyer sur la touche RE-ZERO (remettre à zéro) et passer à l'étape « 5 ».

□ Lorsque l'heure est correcte et la date doit être confirmée,

appuyer sur la touche SAMPLE (échantillon) et passer à l'étape « 6 ».

□ Lorsque l'heure est correcte et la date n'a pas besoin d'être

confirmée, appuyer sur la touche CAL (étalonnage) et passer à l'étape « 8 ».

Réglage de l'heure

5. Régler l'heure au format 24 heures à l'aide des

touches suivantes.

Touche RE-ZERO (remettre à zéro) (＋) Pour augmenter la valeur

d'une unité.

Touche MODE (－) ........................................ Pour diminuer la

valeur d'une unité.

Touche SAMPLE (échantillon) ............ Pour sélectionner

les chiffres afin de modifier la valeur. Les chiffres sélectionnés clignotent.

Touche PRINT (imprimer) ...................... Permet d'enregistrer

le nouveau réglage, d'afficher End (Fin) et de passer à l'étape « 6 ».

Touche CAL (étalonnage) .................... Pour annuler le

nouveau réglage et passer à l'étape « 6 »

Confirmation de la date

6. La date actuelle est affichée et tous les chiffres clignotent.

□ Pour modifier l'ordre d'affichage de l'année (Y), du mois (M) et

du jour (d), appuyer sur la touche MODE . La date est exportée dans l'ordre spécifié.

□ Lorsque la date est incorrecte et doit être modifiée, appuyer sur

la touche RE-ZERO (remettre à zéro) et passer à l'étape « 7 ».

□ Lorsque la date est correcte et l'opération doit être terminée,

appuyer sur la touche CAL (étalonnage) et passer à l'étape « 8 ».

□ Lorsque l'heure doit de nouveau être confirmée, appuyer sur

la touche SAMPLE (échantillon) et revenir à l'étape « 4 ».

Réglage de la date

7. Régler la date à l'aide des touches suivantes. (L'année est définie avec les 2 derniers chiffres de l'ère chrétienne)

Touche RE-ZERO (remettre à zéro) (＋) . Pour augmenter la valeur d'une unité.

Touche MODE (－) .......................................... Pour diminuer la valeur d'une unité.

Touche SAMPLE (échantillon) ..................... Pour sélectionner les chiffres afin de modifier

la valeur. Les chiffres sélectionnés clignotent.

Touche PRINT (imprimer) ........................ Pour enregistrer le nouveau réglage,

afficher End (fin) et passer à l'étape « 8 ».

Touche CAL (étalonnage) .......................... Pour annuler le nouveau réglage et passer

à l'étape « 8 ».

Abandon de l'opération

8. La balance affiche le menu suivant (Cp fnc) de la table de fonctions. Appuyer sur la touche CAL (étalonnage) pour quitter la fonction Horloge et Calendrier et retourner au mode de pesage.

Remarque Ne pas saisir de valeurs invalides telles qu'une date inexistante lors du réglage de

l'heure et de la date. Lorsque la batterie de réserve de l'horloge est épuisée, la balance affiche rtc PF . Dans cette condition, appuyer sur n'importe quelle touche et régler l'heure et la date. La batterie déchargée n'affecte que la fonction Horloge et Calendrier. Toutefois, la fonction marche normalement tant que l'adaptateur CA est raccordé à la balance.

9-8 Fonction Comparateur

La comparaison de comparateurs peut s'effectuer en 3 ou 5 étapes (CP Fnc, Cp-t) et est réglée en usine sur 3 étapes. Lorsque le comparateur en 3 étapes est défini, les résultats de la comparaison sont indiqués par HI OK LO à l'écran.

Lorsque le comparateur en 5 étapes est défini, HH est indiqué par HI clignotant et LL par LO clignotant.

En utilisant le modèle GXA-04, il est possible d'exporter le résultat de la comparaison au point de contact.

Trois types de champs peuvent être sélectionnés de la manière suivante.

⚫ Aucune comparaison ⚫ Comparaison lorsque les données de poids sont stables ou surchargées ⚫ Comparaison continue

Les conditions de comparaison proche de zéro présentent six niveaux de « including near zero » (y compris proche de zéro) à « ± 100 digits » (± 100 chiffres). « Valeur limite supérieure et valeur limite inférieure » ainsi que « valeur de référence et plage de tolérance » sont les normes de comparaison. « Entrée numérique » et « Entrée par charge d'échantillon » sont les méthodes d'entrée pour chaque valeur.

Se référer au réglage de fonction CP Fnc . En paramétrant le réglage de fonction CP bEEP , il est également possible de déclencher une sonnerie interne en fonction du résultat de la comparaison.

Résultat de comparaison en 3 étapes

Résultat de comparaison en 5 étapes

Remarque

□ La fonction de comparateur dans le mode de mesure de débit ( ) est comparée avec la

valeur du débit au réglage d'usine. En réglant CP-Frd de la table de fonctions CP Fnc sur « 1 », il est également possible de comparer avec la valeur de poids (unité g).

Sélection de comparateurs (3 et 5 étapes)

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que bA5Fnc du mode de fonction apparaisse.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CP Fnc .

3. Appuyer sur la touche PRINT (imprimer).

4. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CP-t .

5. Appuyer sur la touche RE-ZERO (remettre à zéro) pour sélectionner « 0 » pour 3 étapes ou « 1 » pour 5 étapes. Appuyer sur la touche PRINT (imprimer) pour effectuer le réglage.

6. Appuyer sur la touche CAL (étalonnage) pour revenir au mode de pesage.

Exemple1

(Toujours comparer sauf « proche de zéro » ± 20 chiffres et saisir numériquement la valeur de référence et le champ.) Sélection d'un mode de comparateur (champ, critères de comparaison et valeur pour

comparateur en 3 étapes)

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CP Fnc .

3. Appuyer sur la touche PRINT (imprimer).

4. Appuyer plusieurs fois sur la touche RE-ZERO

(remettre à zéro) pour afficher CP ALL (« 2 » toujours comparer).

5. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CP-Z .

6. Appuyer plusieurs fois sur la touche RE-ZERO (remettre à zéro) pour afficher (« 3 » ± 20 chiffres n'est pas comparé.)

7. Appuyer plusieurs fois sur la touche SAMPLE

(échantillon) pour afficher CP in .

8. Appuyer plusieurs fois sur la touche RE-ZERO (remettre

à zéro) pour afficher . (la valeur de référence « 2 » est définie – entrée numérique)

9. Appuyer sur la touche PRINT (imprimer) pour stocker le mode sélectionné.

CP-Z Ex

20d

CP in r FE

Saisie des valeurs

10. Lorsque CP VALUE est affiché, appuyer sur la

touche PRINT (imprimer).

11. Afficher CP rEF .

12. Appuyer sur la touche PRINT (imprimer).

13. La valeur de réglage actuelle est affichée et tous les

chiffres clignotent.

14. Lorsque le réglage actuel ne doit pas être modifié,

appuyer sur la touche PRINT (imprimer) ou CAL (étalonnage) pour aller à l'étape « 15 ».

Lorsque le réglage actuel doit être modifié,

appuyer sur la touche RE-ZERO (remettre à zéro) et enregistrer les touches suivantes.

Touche SAMPLE (échantillon) ......... Permet de

sélectionner le chiffre pour modifier la valeur.

Touche RE-ZERO (remettre à zéro) ... Permet de modifier

la valeur du chiffre sélectionné.

Touche MODE ................................. Permet d'inverser

la polarité.

Touche PRINT (imprimer) ................... Permet d'enregistrer le

réglage et de passer à à l'étape « 15 ».

Touche CAL (étalonnage) ................ Permet d'annuler le

nouveau réglage et de passer à l'étape « 15 ».

15. Lorsque CP LMt est affiché, appuyer sur la touche PRINT

(imprimer) pour afficher la valeur réglée actuelle.

Si la valeur de réglage est modifiée, les valeurs de tolérance peuvent être enregistrées avec les touches suivantes. Pour la valeur de tolérance, saisir la valeur avec la

valeur de référence définie sur 100 %.

Touche SAMPLE (échantillon) Permet de déplacer

le chiffre clignotant.

Touche RE-ZERO (+) (remettre à zéro) Permet de modifier

la valeur du chiffre

clignotant.

Touche MODE (-) ................................... Permet de modifier la valeur du chiffre clignotant.

Touche PRINT (imprimer) ....................... Permet d’enregistrer et de passer à l'étape « 16 »

Touche CAL (étalonnage) ............... Permet d’annuler et de passer à l'étape « 16 »

16. Pour revenir à l'affichage du pesage, appuyer deux fois sur la touche CAL (étalonnage). 67

Exemple 2

(Comparaison continue, y compris « proche de zéro », valeur de référence et valeur de tolérance.) Sélection d'un mode de comparateur (champ, critères de comparaison et valeur pour comparateur en 3 étapes)

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CP Fnc .

3. Appuyer sur la touche PRINT (imprimer).

4. Appuyer plusieurs fois sur la touche RE-ZERO (remettre

à zéro) pour afficher .

(« 1 » comparaison en cas de stabilisation ou de surcharge)

5. Appuyer plusieurs fois sur la touche SAMPLE (échantillon)

pour afficher .

6. Appuyer plusieurs fois sur la touche RE-ZERO (remettre à zéro)

pour afficher .

(« 0 » proche de zéro est également comparé.)

7. Appuyer plusieurs fois sur la touche SAMPLE (échantillon)

pour afficher .

8. Appuyer plusieurs fois sur la touche RE-ZERO (remettre

à zéro) pour afficher .

(La limite supérieure-inférieure « 1 » est définie. Saisie par charge.)

9. Appuyer sur la touche PRINT (imprimer) pour stocker

le nouveau réglage.

CP S

CP- Z

CP - Z

CP in

CP in H/L

Saisie des valeurs de référence et de tolérance

10. Lorsque CPVALUE est affiché, appuyer sur la touche

PRINT (imprimer). CP Hi s'affichera.

11. Lorsque CP Hi s'affiche, appuyer sur la touche PRINT

(imprimer) pour contrôler la valeur actuellement définie (tous les chiffres clignotent).

Appuyer sur la touche RE-ZERO (remettre à zéro) pour

passer au mode d'entrée de charge.

12. Appuyer sur la touche RE-ZERO (remettre à zéro),

0,00

s'affiche. Placer un échantillon du poids de la limite

supérieure sur la balance et appuyer sur la touche PRINT (imprimer). (Enregistrer la valeur limite supérieure.)

13. Une fois l'opération terminée, Cp lo s'affiche.

(Remplacer un échantillon du poids de la limite supérieure de la balance.)

14. Lorsque CP Lo est affiché, appuyer sur la touche PRINT (imprimer) pour contrôler la valeur actuellement définie (tous les chiffres clignotent). Appuyer sur la touche RE-ZERO (remettre à zéro) pour passer au mode d'entrée de charge.

15. Appuyer sur la touche RE-ZERO (remettre à zéro),

0,00 g s'affiche.

16. Placer un échantillon du poids de la limite inférieure sur la

balance et appuyer sur la touche PRINT (imprimer). (Enregistrer la valeur limite inférieure.)

17. Une fois l'opération terminée, CP Hi s'affiche. (Remplacer

un échantillon du poids de la limite inférieure de la balance.)

18. Pour revenir à l'affichage du pesage, appuyer deux fois sur la touche CAL (étalonnage).

Déclencher la sonnerie intégrée correspondant au résultat de comparaison.

1. Appuyer sur la touche SAMPLE (échantillon) et la

maintenir enfoncée pendant 2 secondes jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche.

2. Appuyer plusieurs fois sur la touche SAMPLE

(échantillon) pour afficher CP bEEP .

3. Appuyer sur la touche PRINT (imprimer).

4. Appuyer sur la touche SAMPLE (échantillon) pour

régler la tonalité de sonnerie du résultat de

comparaison sur ON/OFF (marche /arrêt). Lorsque le comparateur en 3 étapes est défini, l'affichage peut être sélectionné parmi les 3 types suivants : bEP Hi bEP Ok bEP Lo .*

Lorsque le comparateur en 5 étapes est défini,

l'affichage peut être sélectionné parmi les 5 types suivants : bEP HH bEP Hi bEP ok

bEP Lo bEP LL .*

Touche SAMPLE (échantillon) ........ Sélectionner

le résultat de comparaison.

Touche RE-ZERO (remettre à zéro) Régler la tonalité de

sonnerie du résultat de comparaison sur ON/OFF (marche/arrêt).

Touche PRINT (imprimer) ............... Enregistrer

le réglage.

5. Appuyer sur la touche PRINT (imprimer) pour régler la tonalité de sonnerie pour le résultat de la comparaison. End (fin) s'affiche puis dout .

6. Pour revenir en mode de pesage, appuyer sur la touche CAL (étalonnage).

* Consulter « Sélection de comparateurs (3 et 5 étapes) »

à la page 65 concernant les réglages des étapes du comparateur.

9-9 Description de l'application

Description du mode de pesage normal ( APF 0 ).

Le mode de pesage normal du réglage en usine.

Description du mode d'indicateur de pesage ( APF 1 ).

L'indicateur de pesage affiche la relation entre la charge et le poids en pourcentage en pesage normal. (zéro 0 %, pesage 100 %)

Remarque :

□ Il ne peut pas être utilisé avec les réglages « dAtA 1 ou dAtA 2 », qui utilisent la fonction de mémoire de

données (dAtA).

Description du mode de calcul statistique ( ApF 2 ).

Cette fonction permet de calculer statistiquement la valeur de pesage ainsi que d'afficher et d'exporter le résultat. Se référer à la section « 12. Mode de calcul statistique ».

Description du mode de mesure du débit ( APF 3 ).

Cette fonction permet de calculer la mesure du débit. Se référer à la section « 13. Mesure du débit ».

Description du mode de tare brute/nette ( APF 4 ).

Cette fonction permet d'effectuer le réglage et le tarage séparément et d'exporter les données de la valeur Brute (quantité totale), de la valeur Nette (quantité nette) et la Tare (quantité de la tare). Se référer à la section « 14. Fonction de tare brute/nette ».

9-10 Exportation des réglages de la fonction

Grâce aux réglages de fonction, il est possible de régler le fonctionnement de la balance selon son utilisation. Dans la structure du menu des réglages de fonction, des éléments de réglage se trouvent dans l'élément de classification et une valeur de réglage est enregistrée dans chaque élément de réglage. L'état des réglages de fonction peut être exporté en lot et enregistré à l'aide de l'opération suivante.

* Ceci s'applique à la version 1.300 ou plus récente du logiciel de la balance.

Procédure pour l'exportation en lot du réglage de fonction

1. Appuyer sur la touche SAMPLE et la maintenir enfoncée pendant 2 secondes en mode de pesage.

2. La valeur bA5Fnc s'affiche.

3. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes. s'affiche et les informations de réglage actuelles sont exportées en lot.

Exemple d’exportation

- L i5t -

Date et heure d'exportation de la balance

a. Numéro de classification (2 chiffres) b. Élément (8 caractères) c. Paramètre (1 ou 12 chiffres)

* Chaque élément est séparé par une virgule.

Consulter « 9-2 Détails de la table de fonctions » pour les numéros de classification, les éléments et les

…

GX-324A

2019/01/22

123456789

LAB-0123

Type Numéro de série ID Date Heure

Exemple 1 Exportation des réglages de fonction vers une imprimante

Utiliser une multi-imprimante AD-8127 pour l'impression.

1. Relier la balance et l'imprimante. Si l'AD-8127 est utilisée, définir le mode d'impression sur « DUMP ». Pour plus de détails sur le réglage et le mode d'impression, consulter le mode d'emploi de l'imprimante. Pour raccorder la balance à l'imprimante, consulter le « Manuel de communication » sur notre site Web (https://www.aandd.jp).

2. Vérifier que la balance et l'imprimante peuvent communiquer. Pour l'exportation, se reporter à la section précédente « Procédure pour l'exportation en lot du réglage de fonction ».

Exemple 2 Exportation des réglages de fonction vers un ordinateur

Pour plus d'informations sur les réglages USB et WinCT, visiter notre site Web (https://www.aandd.jp) et consulter le « Manuel de communication » et le « Manuel d'utilisation WinCT ».

1. Raccorder le PC à la balance avec le câble USB accompagnant le produit ou avec le câble RS-232C (vendu séparément). * En cas d'utilisation d'un câble USB, utiliser le mode COM virtuel. L'exportation ne peut être

effectuée avec Quick USB.

2. Installer WinCT sur le PC. WinCT peut être téléchargé depuis notre site Web (https://www.aandd.jp).

3. Lancer RSCom et faire correspondre les réglages de communication tels que le port COM et la vitesse de transmission avec la balance. La communication devient possible en appuyant sur la touche [Start].

4. Vérifier que la balance et l'imprimante peuvent communiquer et consulter la section précédente « Procédure pour l'exportation en lot du réglage de fonction » pour exporter.

10. Numéro d'ID et rapport GLP

10-1 Objectif principal

□ Les données compatibles avec les « GLP/GMP » peuvent être transmises vers un ordinateur

personnel ou une imprimante à l'aide de l'interface série RS-232C.

□ Le rapport de conformité GLP / GMP comprend le fabricant, le modèle, le numéro de série, le

numéro d'ID de la balance, la date et l'heure et un espace de signature. Il comprend les résultats qui utilisent la masse pour l'étalonnage et les données du test d'étalonnage.

□ La balance peut exporter les rapports de conformité GLP/GMP suivants à partir du port RS-232C

ou USB.

・Le « Calibration report » (rapport d'étalonnage), à l'aide de la masse interne (étalonnage dû à des

modifications dans l'étalonnage automatique et à une touche.)

・Le « Calibration report » (rapport d'étalonnage), à l'aide du poids externe. ・Le « Calibration test report » (rapport du test d'étalonnage), à l'aide du poids externe. ・« Title block » (bloc de titre) et « End block » (bloc de fin) pour les données de pesage.

□ Le rapport d'étalonnage et les données d'étalonnage et de test d'étalonnage peuvent être gardés

en mémoire pour l’exportation de plusieurs rapports en même temps. Se référer à la section « 11. Mémoire de données » pour en savoir plus.

□ Le numéro d'ID sert à identifier la balance lorsque celle-ci est utilisée pour la gestion de

la maintenance.

□ Le numéro d'ID est conservé dans une mémoire non volatile même si l'adaptateur CA est retiré. □ Pour plus de détails sur la confirmation et le réglage de l'heure et de la date, consulter « 9-7

Fonction horloge et calendrier ».

□ Lors de l'impression de l'exportation GLP en raccordant une multi-imprimante AD-8127 à la

balance, la fonction horloge de l'imprimante peut être utilisée pour imprimer l'heure et la date. (Réglage de fonction « ») (Version de logiciel de la balance 1.211 ou plus récente) Cette fonction est activée lors de la gestion centralisée de la prévention de l'altération de l'heure et de la date avec la fonction de verrouillage par mot de passe du côté de l'AD-8127.

Remarque

Lors de l'exportation des rapports de conformité des GLP / GMP, le mode d'impression de l'AD-8127 est réglé sur le mode Dump print. Si la valeur de pesage a été imprimée dans le mode d'impression par touche externe, appuyer sur la touche ENT de l'AD-8127 et la maintenir enfoncée pendant 2 secondes pour basculer entre le mode d'impression externe et le mode Dump print.

10-2 Réglage du numéro d'ID

1. Appuyer sur la touche SAMPLE (échantillon) pendant 2 secondes et la maintenir enfoncée jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher id .

3. Appuyer sur la touche PRINT (imprimer). Définir le numéro d'ID avec les touches suivantes.

Touche SAMPLE (échantillon) ....................................... Permet de sélectionner le chiffre pour

modifier la valeur.

Touche RE-ZERO (remettre à zéro), touche MODE .. Permet de sélectionner le caractère

du chiffre sélectionné.

inFo

Touche PRINT (imprimer) ................................ ......... Permet de stocker le nouveau numéro

d'ID et d'afficher PA55wd .

Touche CAL (étalonnage) ......................................... Permet d'annuler le nouveau numéro d'ID

et d'afficher PA55wd .

4. Une fois la valeur PA55wd affichée, appuyer sur la touche CAL pour revenir au mode de pesage.

Remarque

Le segment d'affichage de la balance est divisé en 4 types. Consulter le « Tableau de correspondance d'affichage » à la page suivante pour chaque affichage de segment.

Table de correspondance d'affichage

10-3 Rapport GLP

Définir le réglage de fonction sur « » (utiliser les données de l'horloge intégrée à la balance) ou

« » (utiliser les données de l'horloge d'appareils externes) pour exporter les données GLP / GMP avec l'AD-8127 (multi-imprimante) ou un ordinateur personnel.

Remarque

□ En cas de sortie de données de l'horloge intégrée à la balance ( ), si l'heure et la date ne sont

pas correctes, régler l'heure et la date correctes dans « Horloge ( ) » de la table de fonctions.

□ Le réglage de « » peut être défini la version 1.211 ou plus récente du logiciel de la balance.

inFo 1

inFo 2

inFo 1

CL AdJ

inFo 2

Rapport d'étalonnage à l'aide de la masse interne

Il s'agit du rapport GLP lorsque la balance est étalonnée à l'aide de la masse interne.

□ Exportation des données de l'horloge intégrée à la balance (info 1)

Exportation des données de l'horloge d'un périphérique externe (info 2)

En définissant « info 2 » du tableau de fonction pour la sortie de données telles que GLP/GHP, etc., il est possible d'utiliser les données de l'horloge du périphérique externe (ordinateur personnel, imprimante), et non les données intégrées à la balance.

Remarque

□ La sortie de données d'horloge depuis un périphérique externe est réservée aux appareils

disposant d'une horloge et pouvant recevoir des données de date et d'heure en recevant <ESC>D, <ESC>T. (ex. : multi-imprimante AD-8127 , RsCom WinCT, etc.)

□ Lorsque l'historique d'étalonnage de la fonction de mémoire de données est enregistré, les

données de l'horloge interne sont enregistrées même si la fonction « info 2 » est réglée

Rapport de test d'étalonnage à l'aide de la masse interne (uniquement pour les modèles 0,0001 g)

Il s'agit du rapport GLP lors de la vérification de la précision de pesage de la balance à l'aide de la masse interne. (Le réglage n'est pas effectué.)

Réglage pour « inFo 1 »

Rapport d'étalonnage à l'aide du poids externe

Il s'agit du rapport GLP lorsque la balance est étalonnée à l'aide du poids externe.

Réglage pour info 1

Rapport de test d'étalonnage à l'aide du poids externe

Il s'agit du rapport GLP lors de la vérification de la précision de pesage de la balance à l'aide du poids externe. (Le réglage n'est pas effectué.)

Réglage pour info 1

Exportation de l'en-tête et de la fin

Application / Opération

Comme méthode de gestion des valeurs de pesage, ajouter les parties « Heading » (En-tête) et

« End » (Fin) avant et après la valeur de pesage.

Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes pour exporter « Heading » (En-tête) et « End » (Fin) à tour de rôle.

Remarque

Si la fonction de mémoire de données est utilisée, l'en-tête et la fin ne peuvent pas être exportés.

Méthode d’exportation à l’aide des touches

1. Lors de l'affichage de la valeur de pesage, maintenir la touche PRINT et la maintenir enfoncée pendant 2 secondes pour afficher 5tArt et exporter « Heading » (En-tête).

2. Exporter la valeur de pesage. La méthode d’exportation dépend du réglage du mode de sortie de données.

3. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes pour afficher rEc End , « End » (fin) est exporté.

Réglage pour info 1

11. Mémoire de données

La mémoire de données est une fonction qui enregistre les données de pesage et d'étalonnage dans la mémoire. Les données enregistrées dans la mémoire peuvent être envoyées en une fois vers une imprimante ou un ordinateur personnel.

Il est possible d'enregistrer les six types de données suivants.

Masse unitaire (Mode de comptage)

Jusqu'à 50 ensembles

Valeur de pesage

Jusqu'à 200 ensembles

Rapport d'étalonnage

Étalonnage interne Étalonnage externe

Rapport de test d'étalonnage

Étalonnage d'essai interne (uniquement pour les modèles 0,0001 g) Étalonnage de test externe

Derniers 50 ensembles

11-1 Mémoire de données pour les données de pesage

Fonctionnalités

□ Il n'est pas nécessaire que l'imprimante ou l'ordinateur personnel soient connectés de manière

continue à la balance, car la balance enregistre les données de pesage dans sa mémoire.

□ En stockant la valeur de pesage dans la balance, l'opération de pesage peut être effectuée sans

occuper l'imprimante ou le PC pendant une longue période.

□ Il est possible d'afficher les données de la mémoire sur la balance pour confirmation. □ Il est possible de sélectionner les données (ID number (numéro d'ID), data number (numéro de

données), date (date) et time (heure)) à ajouter aux données d’envoi dans le réglage de la fonction.

□ La balance peut enregistrer 200 ensembles de données de pesage dans la mémoire (si la date et

l'heure sont ajoutées, la balance peut enregistrer 100 ensembles). * Pour la méthode d'enregistrement de la masse unitaire, se référer à la section « 4-3 Mode

de comptage ».

Enregistrement des données de pesage

Remarque

1. Régler le paramètre « Data memory (data) » (mémoire de données (données)) sur « dAtA 2 ». Se référer à la section « 9. Table de fonctions ».

2. Spécifier si la date et l'heure sont ajoutées ou non à l'aide du paramètre « Time/Date output (5-td) » (exportation de la date et de l'heure [5-td]).

3. Le mode d'enregistrement dépend du réglage du paramètre « Data output mode (prt) » (mode

de sortie de données).

Lorsque ce dernier est défini sur Prt 3 (stream mode) (mode de diffusion), il est possible que les données ne soient pas enregistrées correctement.

* Il est également possible de modifier le réglage de la date et de l'heure après avoir enregistré la

valeur de pesage.

dAt

Activation de la fonction de mémoire de données

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche.

2. Appuyer sur la touche SAMPLE (échantillon) plusieurs fois

pour afficher dout .

3. Appuyer sur la touche PRINT (imprimer).

4. Appuyer plusieurs fois sur la touche SAMPLE (échantillon)

pour afficher dAtA .

5. Appuyer sur la touche RE-ZERO (remettre à zéro) pour

afficher .

6. Appuyer sur la touche PRINT (imprimer) pour enregistrer le réglage.

7. Pour revenir en mode de pesage, appuyer sur la

touche CAL (étalonnage).

Affichage et symboles

Attention

□ Lors de l'enregistrement des données de pesage dans la mémoire, les données sont exportées

simultanément à l'aide de l'interface RS-232C ou par USB.

□ « FUL » indique que la mémoire est pleine ou que la capacité maximale de la mémoire a été atteinte.

Il est impossible d'enregistrer plus de données, sauf si les données de la mémoire sont supprimées.

□ Il est impossible d'utiliser l'étalonnage automatique lorsque le mode de mémoire d'intervalle

est activé.

□ Il est impossible d'utiliser la fonction de calcul statistique lorsque la fonction de mémoire des

données est activée.

Affichage du pesage

en cours

Affichage de la valeur de

pesage mesurée

Nombre de données enregistrées

Nombre de données de la valeur de pesage affichée

Mémoire pleine

Lorsque le volume des valeurs

mesurées enregistrées atteint son

maximum, clignotent en alternance.

Réglage de la table de fonctions

Les réglages des paramètres de chaque mode d’exportation sont les suivants :

Élément

Mode

Mode de sortie de données

Polarité

d'impression

auto, différence

Fonction de

mémoire des

données

Intervalle de

temps

Mode de base

Non utilisé

Mode d'impression auto A

à à

Mode d'impression auto B

Mode Touche B (immédiat)

Non utilisé

Mode Touche C (stable)

Mode d’exportation d’intervalle

Réglages des paramètres pour Data number (nombre de données), ID number (numéro d'ID),

Date (date) et Time (heure)

Numéro de données

Non

" "

Date et heure

Non

–

Oui

" "

Heure uniquement

Jusqu'à 200 pièces

Numéro d'ID Non

" "

Date uniquement

Oui

" "

Les deux

Rappel des données de la mémoire

Confirmer que le paramètre « Data memory (dAtA) » (Mémoire de données) est défini sur « dAtA 2 » (données 2).

1. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que RECALL (rappel) s'affiche, puis relâcher la touche.

Le type de données s'affiche dans l'angle supérieur gauche, comme indiqué à droite « - d - » ou « d - t ».

2. Appuyer sur la touche PRINT (imprimer) pour entrer dans le

mode de rappel de la mémoire.

Rappeler les données en mémoire à l'aide des touches suivantes.

Touche RE-ZERO (remettre à zéro) ... Permet de passer à l'ensemble de données suivant.

Touche MODE ................................... Permet de revenir à l'ensemble de données précédent.

Touche PRINT (imprimer) ................. Permet de transmettre les données actuelles à l'aide

de l'interface RS-232C ou par USB.

Touche CAL (étalonnage) ................. Permet de quitter le mode de rappel de mémoire.

3. Pour revenir en mode de pesage, appuyer sur la touche CAL (étalonnage). * Il est également possible de modifier le réglage de l'exportation de l'heure / de la date après avoir

stocké la valeur de pesage.

Pr t

dAt A

Pr t1AP-A

02AP-b

dAt A

Pr t

dAt A

Pr t

dAt A

Pr t

dAt A

Pr t

dAt A

int08

d-no

5-t d

d-no

5-t d

5- id

5-t d

5- id

5-t d

Lors du réglage sans date/ horloge

Lors du réglage avec date/ horloge

Transmission de toutes les données de la mémoire en une fois

Vérifier que les paramètres « Serial interface (5 I F) » (Interface série [5 I F]) sont correctement définis. Se référer à la section « 9. Table de fonctions » et au « Manuel de communication » (« Communication Manual ») sur le site Web de A&D (https://www.aandd.jp).

1. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que RECALL (rappel) s'affiche, puis relâcher la touche.

2. Appuyer sur la touche SAMPLE (échantillon) pour afficher .

3. Appuyer sur la touche PRINT (imprimer) pour afficher

avec « » qui clignote.

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour afficher avec « » qui clignote.

5. Appuyer sur la touche PRINT (imprimer) pour transmettre toutes les données à l'aide de l'interface RS-232C ou par USB.

6. La balance affiche CLEAR lorsque toutes les données sont transmises. Pour revenir en mode de pesage, appuyer sur la touche CAL (étalonnage).

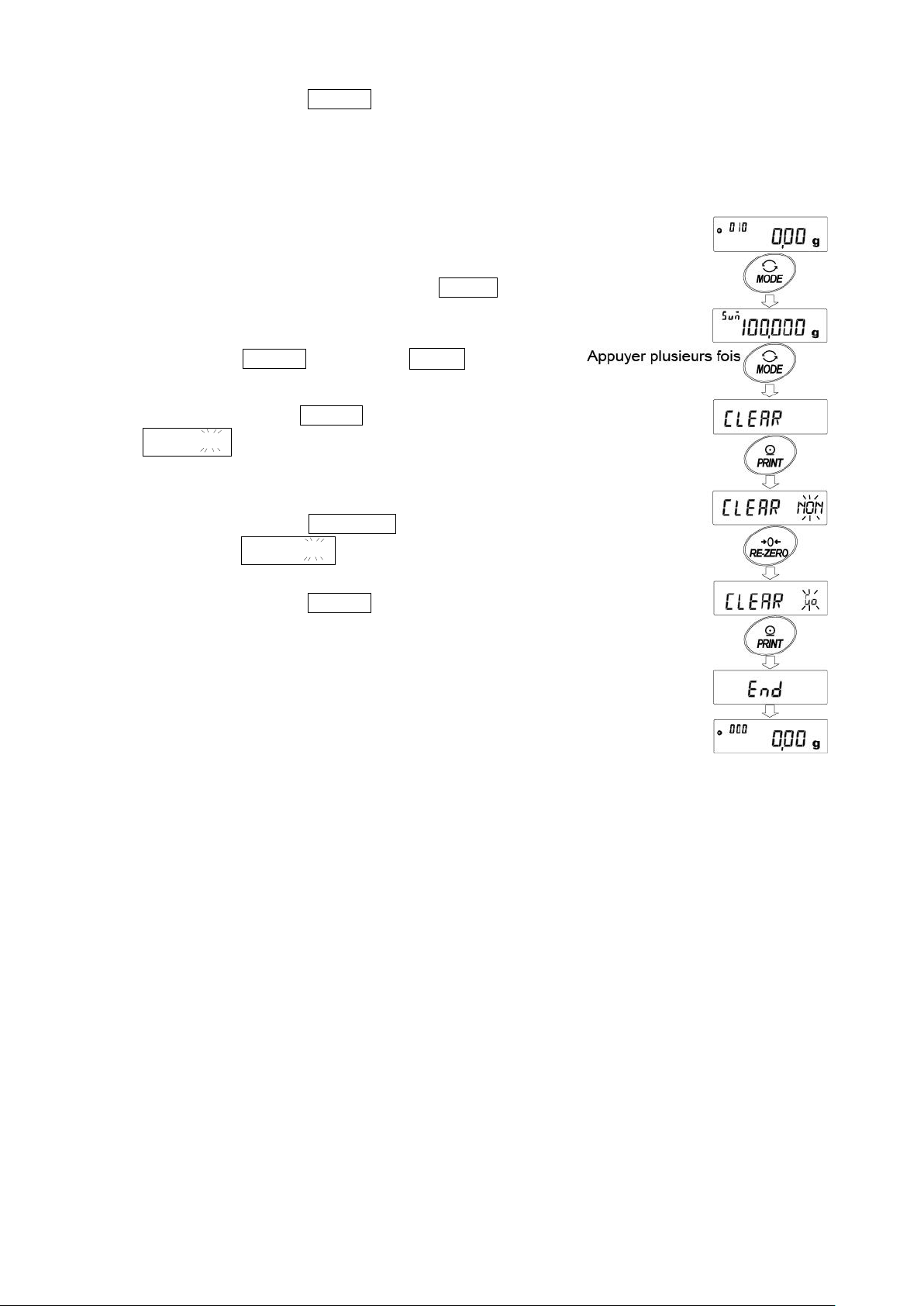

Suppression de toutes les données de mémoire en une fois

1. Appuyer sur la touche PRINT (imprimer) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que RECALL (rappel) s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher CLEAR .

3. Appuyer sur la touche PRINT (imprimer) pour afficher avec qui clignote.

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour afficher

avec qui clignote.

5. Appuyer sur PRINT (imprimer) pour supprimer toutes les données.

6. La balance affiche End (fin) et revient au mode de pesage.

out

CLEAR

out

11-2 Mémoire de données pour l'étalonnage et le

test d'étalonnage

Caractéristiques

□ Il est possible d'enregistrer dans la mémoire les données d'étalonnage

(date/heure et méthode d'étalonnage) et de test d'étalonnage.

□ Il est possible d’exporter toutes les données de la mémoire en une fois vers

une imprimante ou un ordinateur personnel.

□ Il est possible d'enregistrer un maximum de 50 sets de données du dernier

étalonnage ou test d'étalonnage.

* Lorsque la capacité maximale de 50 de la mémoire est atteinte,

« » « » s'allume dans l'angle supérieur gauche de l'affichage, comme indiqué ci-dessous.

Enregistrement des données d'étalonnage et de test d'étalonnage

1. Régler le paramètre « Data memory (data) » (mémoire de données [données]) sur « dAtA 2 ». Se référer à la section « 9. Table de fonctions ».

2. Avec les réglages ci-dessus, à chaque fois qu'un étalonnage ou un test d'étalonnage est réalisé, les données sont automatiquement enregistrées.

FUL

CAL

Partie supérieure

gauche de l'affichage

Transmission des données de la mémoire

1. Appuyer sur la touche CAL et la maintenir enfoncée pendant 2 secondes pendant l'affichage du pesage.

Lorsqu'une valeur CAL Hi5 s'affiche, relâcher la touche pour afficher out . S'il n'y a pas d'historique d'étalonnage, No dAtA (aucune donnée) s'affiche et l'affichage revient à l'affichage du pesage.

2. Appuyer sur la touche PRINT (imprimer) pour afficher .

3. Modifier la valeur / avec la touche RE-ZERO (remettre à zéro).

Afficher .

4. Appuyer sur la touche PRINT (imprimer) pour commencer l’exportation en une fois alors que est affiché.

Le format d'exportation est conforme au « GLP output » (Exportation GLP).

5. Lorsque l’exportation en une fois est terminée, CLEAR s'affiche après l'affichage d' End (fin).

6. Si l'historique enregistré est supprimé en une fois, passer

à « Comment effacer l'historique ». Pour revenir à la valeur de pesage, appuyer sur la touche CAL (étalonnage).

* Si les indicateurs FUL CAL clignotent en

alternance lors de l'affichage du pesage, 50 instances de données sont enregistrées. Si l'historique est enregistré à ce moment, les anciennes données sont écrasées. De manière facultative, il est possible de supprimer les données enregistrées.

out

Suppression des données enregistrées dans la mémoire

1. Appuyer sur la touche CAL (étalonnage) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que CAL Hi5 s'affiche, puis relâcher la touche. out s'affiche.

2. Appuyer sur la touche SAMPLE (échantillon) pour afficher CLEAR (supprimer).

3. Appuyer sur la touche PRINT (imprimer) pour afficher .

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour modifier

/ .

Afficher .

5. Appuyer sur la touche PRINT (imprimer) lorsque s'affiche, l’exportation

commence immédiatement.

6. Lorsque la balance affiche , elle revient au mode pesage.

CLEAR

NoNoGo

CLEAR

End

12. Mode de calcul statistique

Le mode de calcul statistique calcule statistiquement les données de poids et affiche ou exporte les résultats. Pour utiliser le mode de calcul statistique, régler le paramètre « Application function (APF) » (Fonction d'application [APF]) de « Application (ap fnc) » dans la table de fonctions « 2 », comme décrit ci-dessous. Pour revenir au mode de pesage normal (réglage en usine), régler « Application mode (APF) » (mode d'application [APF]) sur « 0 ». Les éléments statistiques disponibles sont le nombre de données, la somme, le maximum, le minimum, la plage (maximum-minimum), la moyenne, l'écart type et le coefficient de variation. Il est possible de sélectionner les éléments statistiques à partir des quatre modes de la table de fonctions (5tAF).

□ Il est possible d'annuler une saisie incorrecte de données en actionnant une touche, tout de

suite après la saisie.

□ Le fait d'éteindre la balance a pour effet de supprimer les données statistiques. □ L'écart type et le coefficient de variation s'obtiennent avec l'équation ci-dessous :

Écart type =

Écart type

Coefficient de variation (CV) =

Moyenne

Valeur maximale - Moyenne

Erreur relative de la valeur maximum =

Moyenne

Valeur minimale - Moyenne

Erreur relative de la valeur minimale =

Moyenne

Remarque

□ Lorsqu'il existe des données avec un chiffre de lisibilité éteint, le résultat du calcul s'affiche avec le

chiffre de lisibilité éteint. (Le chiffre de lisibilité est arrondi.)

□ Lorsque la fonction de mémoire de données est utilisée, la fonction de calcul statistique ne peut pas

être utilisée.

□ Lors de l'enregistrement de la fonction d'avertissement de la valeur de pesage minimale, la fonction

de calcul statistique ne peut pas être utilisée.

12-1 Comment utiliser le calcul statistique

Passage au mode de fonction statistique (Modification de la table de fonctions)

1. Appuyer sur la touche SAMPLE (échantillon) et la maintenir enfoncée pendant 2 secondes jusqu'à ce que bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher AP Fnc .

3. Appuyer sur la touche PRINT (imprimer) pour afficher

4. Appuyer plusieurs fois sur la touche RE-ZERO (remettre à zéro) pour afficher .

Pour sélectionner des éléments statistiques à exporter, passer à l'étape 5. Pour stocker le réglage du mode de fonction statistique, passer à l'étape 7. Pour désactiver le mode de calcul statistique, appuyer sur la touche RE-ZERO (remettre à zéro) pour sélectionner .

où Xi sont les i-e données de poids et N

est le nombre de données.

x 100 (%)

Sélection des éléments statistiques à exporter

5. Appuyer sur la touche SAMPLE (échantillon) pour afficher .

6. Appuyer sur la touche RE-ZERO (remettre à zéro) pour

sélectionner les éléments à exporter. Dans l'exemple indiqué, le nombre de données, la somme,

le maximum, le minimum, la plage (maximum-minimum) et

la moyenne sont sélectionnés pour l’exportation.

Paramètre

Description

Nombre de données, somme

Nombre de données, somme Maximum, minimum, plage (maximum -

minimum), moyenne

Nombre de données, somme

Maximum, minimum, plage (maximum - minimum),

moyenne, écart type, coefficient de variation

Nombre de données, somme

Maximum, minimum, plage (maximum - minimum), moyenne, écart type, coefficient de variation Erreur relative de la valeur maximale, erreur relative de

la valeur minimale

7. Appuyer sur la touche PRINT (imprimer) pour enregistrer le réglage.

8. Pour revenir en mode de pesage, appuyer sur la touche CAL (étalonnage).

Sélection de l'unité

9. Appuyer sur la touche MODE pour sélectionner l'unité à utiliser pour le mode de calcul statistique. Dans l'exemple illustré à droite, l'unité « gramme » (g) est sélectionnée.

Remarque

La sélection de l'unité avec la touche MODE n'est pas disponible après avoir saisi les données. Dans ce cas, effacer les données comme indiqué sur la page 90 « Effacement des données statistiques » et sélectionner l'unité à l'aide de la touche MODE .

Lorsque l'unité utilisée pour le mode de calcul statistique doit être activée lors de la mise sous tension, sélectionner au préalable l'unité dans le paramètre « Unit (Unit) » (Unité (Unité)) de la table de fonctions.

012

Continuer à partir de l'étape 4

Saisie de données pour le calcul statistique

Utiliser les touches suivantes pour utiliser le mode de calcul statistique

Touche MODE .................................. Une fois les données saisies, cette touche, chaque fois

qu’elle est appuyée, permet de passer d'un élément d’affichage à un autre (mode de pesage, résultats

statistiques et opération de données). Lorsqu'aucune donnée n'est saisie, cette touche permet de

sélectionner une unité.

Touche SAMPLE (échantillon) .......... En mode pesage, active et désactive le chiffre de lisibilité.

Touche RE-ZERO (remettre à zéro) .. Définit l'affichage sur zéro en mode de pesage.

Touche PRINT (imprimer) ................ Exporte le numéro de données et les données de poids et

ajoute les données de poids au calcul statistique dans le

mode de pesage. (L’exportation n'est pas au format des

données spécifié dans la table de fonctions à cause du

numéro de données ajouté.)

Exporte les résultats statistiques lors de l'affichage de ces

derniers. (L’exportation n'est pas au format de données

spécifié dans la table de fonctions.)

Touche CAL (étalonnage) ................. Permet de revenir au mode de pesage.

1. Appuyer sur la touche RE-ZERO (remettre à zéro) pour définir l'affichage sur zéro.

2. Poser l'échantillon sur le plateau de pesage et attendre que l'indicateur de stabilisation s'active.

3. Appuyer sur la touche PRINT (imprimer) pour ajouter les données affichées au calcul statistique. Le nombre de données figurant dans l'angle supérieur gauche de l'affichage augmente de 1.

4. Répéter les étapes 1 à 3 pour chaque pesage.

Exportation des résultats statistiques

1. Chaque fois que l'utilisateur appuie sur la touche MODE , l'affichage change : les résultats sélectionnés

dans les « Statistical function mode output items (5taf) » (éléments exportés du mode de fonction statistique) et CLEAR (effacer), CANCEL (annuler). Lorsque la touche SAMPLE (échantillon) est

enfoncée, l'élément précédent s'affiche.

Remarque

□ Lorsque le nombre de données est 1, le

coefficient de variation s'affiche comme

- - - - - - - .

□ Lorsque la moyenne est 0, le coefficient de

variation s'affiche comme - - - - - - - .

□ Les éléments statistiques sont indiqués dans

l'angle supérieur gauche de l'affichage à l'aide des symboles suivants.

2. Lorsque la touche PRINT (imprimer) est enfoncée alors que le résultat statistique est affiché, le résultat statistique est exporté.

Suppression des dernières données

En cas de saisie de données incorrectes, celles-ci peuvent être supprimées et exclues du calcul statistique. Il est possible de supprimer uniquement les dernières données.

1. En mode pesage, appuyer sur la touche MODE pour afficher CANCEL .

2. Appuyer sur la touche PRINT (imprimer) pour afficher .

3. Appuyer sur la touche RE-ZERO (remettre à zéro) pour afficher

CANCEL

Symbole

Élément statistique

Somme

Maximum

Minimum

Plage (maximum - minimum)

Moyenne

Écart type

Coefficient de variation

Erreur relative de la valeur

maximale

Erreur relative de la valeur

minimale

5um

mAx

mi n

AvE

5dCVmAx%min

Exemple d’exportation

Table de fonctions paramètre (5tAf)

4. Appuyer sur la touche PRINT (imprimer) pour supprimer les dernières données et les exclure du calcul statistique. Le nombre de données augmente de 1 lorsque la balance revient au mode de pesage.

Effacement des données statistiques

Toutes les données statistiques seront effacées et le nombre de données sera de 0 (zéro).

1. En mode pesage, appuyer sur la touche MODE .

2. Les données statistiques s'affichent. Appuyer plusieurs fois sur la touche MODE pour afficher CLEAR (effacer).

3.Appuyer sur la touche PRINT (imprimer) pour afficher

4. Appuyer sur la touche RE-ZERO (remettre à zéro) pour afficher .

5. Appuyer sur la touche PRINT (imprimer) pour initialiser les données statistiques. Le comptage de données passe à 0 (zéro) lorsque la balance revient au mode de pesage.

CLEAR

12-2 Mode de calcul statistique : exemple d'utilisation

Voici un exemple d'utilisation du mode de calcul statistique, mélangeant plusieurs formules selon la description du médicament. Le processus de mélange est enregistré à l'aide de la balance et de l'imprimante. Dans l'exemple, la GX-303A et l'AD-8127 sont reliées avec l'interface série RS-232C.

Modification de la table de fonctions

Modifications Permet d'activer le mode de calcul statistique

Permet d'activer la fonction « Zero after output »

(Zéro après exportation)

Activation du mode de calcul statistique

1. Entrer dans le menu de la table de fonctions. Appuyer sur la touche SAMPLE (échantillon) pendant 2 secondes

et la maintenir enfoncée jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Sélectionner la fonction d'application. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour

afficher AP Fnc . Appuyer ensuite sur la touche PRINT (imprimer) pour afficher .

3. Modifier le paramètre de fonction d'application sur « 2 ». Appuyer sur la touche RE-ZERO (remettre à zéro) pour

afficher . Appuyer sur la touche PRINT (imprimer) pour confirmer la modification. Après End (fin), MW Fnc s'affiche.

Activation de la fonction « Zero after output » (Zéro après exportation)

4. Sélectionner « Zero after output » (Zéro après exportation). Appuyer sur la touche SAMPLE (échantillon) plusieurs fois pour

afficher dout . Ensuite, appuyer sur la touche PRINT (imprimer) pour afficher et appuyer plusieurs fois sur la touche

SAMPLE (échantillon) pour afficher .

5. Activer « Zero after output » (Zéro après exportation). Appuyer sur la touche RE-ZERO (remettre à zéro) pour afficher . Appuyer sur la touche PRINT (imprimer) pour confirmer la modification. Après End (fin), 5 I F s'affiche.

APF N

orm

APF 5

tAt

Prt

KEY

Ar-d

OFF

Ar-d

Retour au mode de pesage

6. Pour revenir en mode de pesage, appuyer sur la touche CAL (étalonnage).

Utilisation du mode de calcul statistique

1. Appuyer sur la touche RE-ZERO (remettre à zéro) pour définir l'affichage sur zéro.

2. Poser un contenant sur le plateau de pesage. Appuyer sur la touche PRINT (imprimer) pour annuler le poids (tare). La balance affiche g . (Stockage de la valeur de la tare) La valeur de la tare est exportée lorsque l’équipement périphérique de sortie est connecté.

3. Peser la formule 1 et appuyer sur la touche PRINT (imprimer). La balance affiche g . (Stockage de la valeur de poids de la formule 1) La valeur de poids est exportée lorsque l'équipement

périphérique de sortie est connecté.

4. Peser la formule 2 et appuyer sur la touche PRINT (imprimer). La balance affiche g . (Stockage de la valeur de

poids de la formule 2) La valeur de poids est exportée lorsque l'équipement périphérique de sortie est connecté.

5. Lorsqu’il y a d'autres formules à ajouter, répéter l'étape 4.

6. Une fois le mélange terminé, appuyer sur la touche MODE pour afficher les résultats statistiques.

7. Appuyer sur la touche PRINT (imprimer) pour exporter le nombre de données enregistrées, y compris la valeur de la tare et le poids total.

Exemple d’exportation

Valeur de tare

Formule 1 Formule 2

Poids total

0.000

No . 1 ST, + 0 00 5 . 6 3 7 g No . 2 ST, + 0 00 1 . 9 9 2 g No . 3 ST, + 0 00 7 . 7 8 0 g

N 3 SUM + 1 5. 4 0 9 g 　

13.Mesure du débit

La balance possède un « flow mode » (mode de débit) qui calcule la quantité modifiée de la valeur de pesage par heure. Pour plus de détails, consulter « FRD Addendum », qui peut être téléchargé sur le site Web d'A&D (https://www.aandd.jp).

□ Si l'unité de débit est définie sur mL/*, il est possible d'enregistrer la densité. Le nombre maximum

d'enregistrements est de 10, et si la densité est définie à l'avance, il est possible de la sélectionner en fonction de l'échantillon mesuré.

□ La valeur du débit est calculée avec la formule suivante.

Q : Débit Ct : Temps de calcul

W : Valeur calculée actuelle W’ : Valeur de poids avant Ct

Pour le temps de calcul du débit Ct, sélectionner manuel / automatique et définir.

13-1 Utilisation de la mesure du débit

Activation de la mesure du débit

Passage à la mesure du débit (Modification de la table de fonctions)

1. Appuyer sur la touche SAMPLE (échantillon) pendant 2 secondes et la maintenir enfoncée jusqu'à ce que la valeur bA5Fnc de la table de fonctions s'affiche, puis relâcher la touche.

2. Appuyer plusieurs fois sur la touche SAMPLE (échantillon) pour afficher AP Fnc .

3. Appuyer sur la touche PRINT (imprimer) pour afficher .

4. Appuyer plusieurs fois sur la touche RE-ZERO

(remettre à zéro) pour afficher .

Pour modifier l'unité de débit, passer à l'étape 5. Pour enregistrer le réglage, passer à l'étape 7.

Pour annuler la fonction de débit, appuyer sur la touche RE-ZERO (remettre à zéro) et revenir à .

APF N

orm

APF

Frd

APF N

orm



−

Temps

Poids

W’

W - W’

Valeur de pesage

À partir du réglage de l'unité

de débit

Réglage de l'unité de débit

5. Appuyer sur la touche SAMPLE (échantillon) pour afficher .

6. Appuyer sur la touche RE-ZERO (remettre à zéro)

pour définir la valeur du réglage.

7. Appuyer sur la touche PRINT (imprimer) pour enregistrer.

8. Appuyer sur la touche CAL (étalonnage) pour revenir à l'affichage du calcul.

Réglage d'usine

Sélection manuelle / automatique du temps de calcul de débit Ct.

Il existe deux façons de régler le temps de calcul de débit Ct, soit par réglage automatique dans la balance en fonction de la valeur du débit, soit par détermination manuelle d'une valeur fixe. Pour passer du mode manuel au mode automatique et inversement, effectuer l'opération suivante. Le réglage usine du temps de calcul de débit Ct est manuel ( Ct AUto « OFF » ) .

1. Réaliser l'opération suivante à partir de l'affichage pour le réglage de l'unité de débit comme indiqué dans « 13-1 Comment utiliser la mesure de débit ».

2. Appuyer sur la touche SAMPLE (échantillon) pour afficher .

3. Appuyer sur la touche RE-ZERO (remettre à zéro) pour changer ON/OFF (activé/désactivé).

4. Appuyer sur la touche PRINT (imprimer) pour enregistrer.

5. Appuyer sur la touche CAL (étalonnage) pour revenir à l'affichage du calcul.

* S'il est réglé sur « OFF » (désactivé), consulter la section « Comment

définir le temps de calcul par réglage manuel » pour régler le temps de

calcul de débit. S'il est réglé sur « ON » (activé), consulter la section « Comment définir le temps de calcul par réglage automatique » pour régler le temps de calcul de débit.

Ct AUt o

Paramètre

Contenu

g/s (gramme/seconde)

g/m (gramme/minute)

g/h (gramme/heure)

mL/s (millilitre/seconde)

mL/m (millilitre/minute)

mL/h (millilitre/heure)

01234

Comment définir le temps de calcul par réglage manuel

Le temps de calcul de débit Ct peut être défini par la procédure suivante.

1. Dans l'affichage de pesage, appuyer sur la touche MODE pendant 2 secondes pour afficher .

2. Il est possible de modifier le temps de calcul en actionnant

les touches suivantes.

La plage de ce réglage est comprise entre 1 seconde et 1 heure.

Touche RE-ZERO (+) (remettre à zéro) Permet de modifier le

temps de calcul

Touche MODE (-)................................. Permet de modifier le

temps de calcul

Touche PRINT (imprimer) .................... Permet d’enregistrer la

valeur de réglage Si

l'unité de débit est g/*, l'affichage revient à l'affichage du pesage. Lorsque l'unité de débit est ml/*, l'affichage passe à l'affichage du réglage de la densité.

Touche CAL (étalonnage) .................... Revient à l'affichage du pesage sans enregistrer la

valeur définie.

Remarque L'unité de réglage de temps (seconde(s), minute(s) ou heure(s)) est saisie avec

« * » sous « g/* » et « mL/* ».

Pour régler les valeurs cibles, consulter le « Manuel supplémentaire de fonction de mesure de débit des séries GX-A/GF-A ».

Comment définir le temps de calcul de débit par réglage manuel

Il est possible d'effectuer une mesure de débit sans devoir sélectionner le temps de calcul de débit Ct correspondant au débit à partir de la valeur de réglage.

Le temps de calcul de débit Ct est décidé en fonction de la valeur de débit mesurée en 1 à 60 secondes. La précision peut être choisie entre « Priorité à la précision (résolution 500) », « Réglage standard (résolution 200) » et « Priorité de réponse (résolution 50) ».

Le calcul de précision du débit peut être défini par la procédure suivante.

1. Appuyer sur la touche MODE et la maintenir enfoncée pendant

2 secondes pour afficher pendant l'affichage du pesage.

2. Appuyer sur la touche RE-ZERO (remettre à zéro) pour modifier la valeur

de réglage souhaitée.

Paramètre

Description

Priorité à la précision (Résolution 500)

Réglage standard (Résolution 200)

Priorité de réponse (Résolution 50)

Réglage d'usine

3. Appuyer sur la touche PRINT (imprimer) pour enregistrer.

Si l'unité de débit est g / *, l'écran revient à l'affichage de pesage

ou à l'affichage de débit. Si l'unité de débit est mL / *, l'écran passe au réglage de densité. Consulter « Comment régler la densité ».

Remarque L'unité de réglage de temps (seconde(s), minute(s) ou

heure(s)) est saisie avec « * » sous « g/* » et « mL/* ».

Fr RE5

012

5EC

Comment régler la densité

Lorsque la valeur de réglage du réglage de fonction Frd Unit est 3, 4, 5,

aller à l'affichage du réglage de densité après le réglage du temps de calcul. Il est possible de modifier la densité en actionnant les touches suivantes.

La plage de ce réglage est comprise entre 0,0001 g/cm3 et 9,9999 g/cm3.

Touche RE-ZERO (+) (remettre à zéro) ..... Permet de modifier le

chiffre clignotant

Touche MODE (-) ...................................... Permet de modifier le chiffre clignotant

Touche SAMPLE (échantillon) ................... Permet de déplacer le chiffre clignotant

Touche PRINT (imprimer) .......................... L'affichage de la valeur définie revient

à l'affichage de pesage.

Touche CAL (étalonnage) ............................. L'affichage revient à l'affichage

de pesage sans enregistrer la

valeur définie.

Méthode de lecture de la valeur de densité

Si l'unité de débit est définie sur ml/*, il est possible d'enregistrer jusqu'à 10 densités. Pour enregistrer une nouvelle densité, lire la valeur de densité non configurée puis l’enregistrer en suivant la procédure de réglage du temps de calcul ci-dessous.

Continuer à maintenir la touche PRINT (imprimer) enfoncée pendant 2 secondes dans l'affichage de pesage pour afficher . clignotant correspond à la valeur de densité actuelle

et correspond à la valeur de densité définie.

La valeur de densité peut être modifiée en utilisant les touches suivantes.

La plage de réglage est comprise entre F01 et F10.

Remarque

: la valeur de densité sélectionnée est saisie.

: la valeur de densité définie est saisie.

Touche RE-ZERO (+) (remettre à zéro) Permet de modifier la valeur de densité.

Touche MODE (－) ................................... Permet de modifier la valeur de densité.

Touche PRINT (imprimer) ......................... Permet de lire la valeur de densité sélectionnée et de

revenir à l'affichage du pesage.

Touche CAL (étalonnage) Retourner à l'affichage de pesage sans lire la densité

de la valeur de densité sélectionnée.

Modification de l'affichage

Après avoir effectué le réglage sur le mode de débit et être revenu à l’affichage de la valeur de pesage, l'unité est « g » avec l'indicateur Frd ou activé. Utiliser la touche MODE pour passer de l'affichage du débit à l'affichage en « g ». En passant de l'un à l'autre, il est possible de vérifier le poids total et le débit.

Remarque

: la valeur de densité sélectionnée est saisie. (F01 à F10)

d*.

****

d*.

****

À partir du temps de calcul de débit ou de la précision de calcul de débit

Affichage de la quantité totale

Débit

A&D GX-124AE, GX-224AE, GX-324AE, GX-124A, GX-224A User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
