ACOVA TFAS-100-050, TSX-125-060, TSX-150-080, TSX100-050IFS, TSX075-050IFS User Manual [fr]

...
1. ÉTIQUETTE SIGNALÉTIQUE
TECHNICAL LABEL - GERÄTESCHILD - ETICHETTA SEGNALETICA KENPLAATJE
- ETIQUETA DESCRIPTIVA
Type d’appareil - Model type
Gerätetyp - Tipo di apparecchio Type apparaat - Tipo de aparato
N° de série OF - Serial number Seriennummer - N° di fabbricazione OF Serienummer - Número de fabricación
2. RÉGULATION ÉLECTRONIQUE DOUBLE FONCTION PROGRAMMABLE
PROGRAMMABLE DUAL-FUNCTION ELECTRONIC CONTROL ELEKTRONISCHE STEUERUNG VON RAUMTHERMOSTAT UND TROCKNERFUNKTION REGOLAZIONE ELECTTRONICA A DOPPIA FUNZIONE PROGRAMMABILE PROGRAMMEERBARE ELEKTRONISCHE REGELING MET DUBBELE FUNCTIE REGULACIÓN ELECTRÓNICA DOBLE FUNCIÓN PROGRAMMABLE
2
4
5
6
1
7
3
3. PRINCIPE DE RACCORDEMENT DUN RADIATEUR SÈCHE-SERVIETTES MIXTE
ONNECTING PRINCIPLE FOR DUAL-ENERGY, TOWEL-DRYING RADIATOR
C
ANSCHLUSSBILD EINES KOMBINIERTEN BADHEIZKÖRPERS PRINCIPIO DI COLLEGAMENTO DI UN RADIATORE ASCIUGASALVIETTE MISTO AANSLUITINGSPRINCIPE VAN EEN GEMENGDE RADIATOR
PRINCIPIO DE CONEXIÓN DE UN APARATO MIXTO
-HANDDOEKENDROGER
Introduction français
Madame, Monsieur
Nous vous remercions d’avoir choisi ce radiateur Acova. Elaboré avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une entière satisfaction.
Pour profiter pleinement de toutes ses possibilités, nous vous invitons à lire attentivement cette notice et à la conserver à proximité de votre appareil. Pour des informations plus précises sur la régulation électronique double fonction programmable, reportez-vous directement aux pages 4 à 8.
Merci de votre confiance.
IMPORTANT : Cet appareil ne doit jamais être installé avec son boîtier en position haute. Le boîtier ne doit pas reposer sur le sol. Prévoyez tout simplement des cales lors de l’installation.
| Radiateurs verticaux
è
Oui
[
è
[
+
Non
1
français
è
Emplacement et raccordement
[
du radiateur
Emplacement : (cf couverture schéma 3)
Pour profiter pleinement de votre appareil et pour votre plus grand confort, nous vous recommandons :
• de réaliser l’installation si possible à proximité des emplacements à fortes déperditions (fenêtres, portes…)
• de disposer tout objet (meubles, fauteuils) au minimum à 50 cm environ de la face avant de l’appareil pour favoriser la circulation de l’air.
• de positionner le bas du boîtier au minimum à 15 cm du sol.
Raccordement :
Les caractéristiques techniques de votre radiateur Acova sont indiquées sur son étiquette signalétique située en bas de l’appareil, côté boîtier de commande (voir couverture schéma n°1)
Merci d’en prendre note préalablement à toute demande d’intervention SAV. Le raccordement au réseau électrique doit être effectué en respectant :
• la tension indiquée sur cette l’étiquette
• les couleurs conventionnelles
Appareil fil pilote classe II pour raccordement à une centrale de programmation (facultatif) :
Marron : phase, Bleu : neutre, Noir : fil pilote.
Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire afin d’éviter un danger.
Le câble souple monté d’origine est destiné à être relié au réseau par l’intermé­diaire d’une boîte de connexion qui devra être placée derrière l‘appareil, sans interposition d’une fiche prise de courant. Dans une cuisine ou une salle de bains, la boîte de connexion sera placée au moins à 25 cm du sol.
2
français
è
Règles particulières d’installation
[
concernant les salles d’eau
INSTRUCTIONS POUR LA FRANCE (EN APPLICATION DE LA NORME NFC 15.100)
Au delà des règles prescrites dans cette notice, l’installation doit être conforme à la norme NFC 15.100. et aux règles de l’art. Cet appareil est de classe II. Il est protégé contre les projections d’eau et peut être installé dans les volumes 2 et 3, sous réserve que les organes de régulation électrique ne puissent être touchés par une personne utilisant la baignoire ou la douche. Il ne doit pas être raccordé à une borne de terre.
Il est rappelé qu’un dispositif de coupure omnipolaire conformément à la norme NFC 15.100 est obligatoire. La distance de séparation des contacts doit être d’au moins 3mm. Dans une salle de bain ou de douche, veillez à protéger la ligne électrique par un dispositif différentiel haute sensibilité 30 mA.
Instructions pour les autres pays
L’installation doit être conforme aux normes en vigueur et aux règles de l’art du pays dans lequel il est mis en œuvre.
3
français
è
Fonctionnement de la régulation
[
électronique double fonction programmable

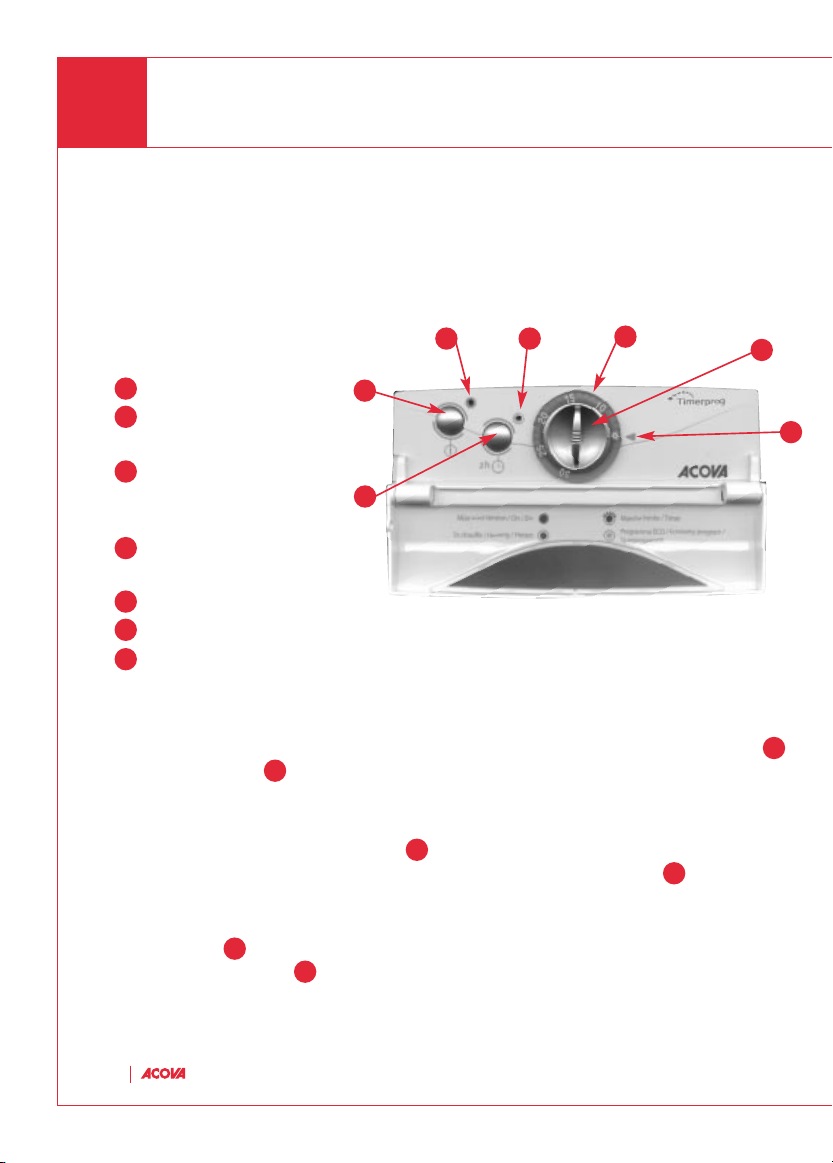

COMMANDES
Bouton marche/arrêt
1 2
Voyant témoin de mise sous tension
Bouton de mise en
3
marche forcée 2 heures TIMER PROG
4
Voyant témoin de fonctionnement
5
Bague d’étalonnage
6
Bouton de réglage de la température
7
Repère de réglage
RÉGLAGE DE LA TEMPÉRATURE
1°) Mette l’appareil sous tension en appuyant sur le bouton marche/arrêt
Le voyant témoin s’allume rouge, l’appareil est sous tension.
2°) Réglage du thermostat : fonction chauffage
Cette fonction vous permet de choisir le niveau de température de la pièce.
1. Tournez le bouton de réglage vers la droite de manière à mettre en
chauffe votre radiateur. Le voyant témoin de fonctionnement s’éclaire en rouge lorsque le niveau de réglage dépasse la température d’ambiance.
2. Lorsque la température d’ambiance souhaitée est atteinte, tournez le
bouton vers la gauche jusqu’au moment où le voyant témoin de fonctionnement s’éteint.
3. Après quelques heures de fonctionnement, vous pouvez affiner le réglage
de la température : tournez vers la droite pour augmenter ou vers la gauche pour réduire. Vous obtiendrez le confort idéal.
4
2
6
1
3
6
4
42
5
4
6
7
1
français
Nota : Etalonnage
Afin de vous faciliter le réglage, le bouton thermostat est gradué en degré et équipé d’une bague d’étalonnage . La position initiale de cette bague est définie pour que dans des conditions thermiques optimum les graduations correspondent effectivement à la température d’ambiance mesurée dans la pièce. Cependant en fonction des conditions particulières de chaque installation et de chaque pièce : emplacement, puissance/volume, isolation..., il pourra apparaître un décalage entre l’indication et la température mesurée. La bague d’étalonnage permet de corriger cet inconvénient.
5
PROCÉDURE D’ÉTALONNAGE
5
En usage normal, le bouton central et la bague d’étalonnage tournent simultanément (schéma).
Phase 1 : Réglage de la température désirée.
Exemple : Lors de la première mise en route, vous avez réglé 20 et vous obtenez 18° C.
6 5
18°
Tourner légèrement le bouton central vers la droite, de quelques degrés (le voyant de fonctionnement s’allume), jusqu’à obtenir 20° C mesurés au thermomètre. Laisser chauffer
4
6
20°
5
français
Phase 2 : Etalonnage Bloquez le bouton central et faîtes tourner vers la gauche, la bague
d'étalonnage uniquement (clic clic) pour positionner l'indication 20° C, en face de la flèche repère de réglage
Pour retrouver le réglage initial :
Faites coïncider le point sur le bouton central , avec le symbole hors gel de la bague d'étalonnage .
5
6
7
20°
6
7
Hors-gel
UTILISATION DE LA FONCTION MARCHE FORCÉE
Cette fonction permet de bénéficier d’un supplément de chaleur pendant le bain, tout en séchant ou réchauffant vos serviettes.
Lorsqu'elle est activée, le radiateur fonctionne pleine puissance, sans tenir compte de la température réglée au thermostat.
Après enclenchement, la durée de fonctionnement est de 2 heures ; Elle peut être interrompue à tous moments.
La fonction Marche Forcée, peut être activée de 2 manières :
A/ Marche forcée simple, manuelle B/ Marche forcée programmée : TIMER PROG
6
français
A/ Marche forcée simple, manuelle
Pour les radiateurs sèche-serviettes, la fonction marche forcée 2 h vous offre la possibilité de bénéficier d’un supplément de chaleur pendant le bain, tout en séchant ou réchauffant vos serviettes.
Cette fonction permet une mise en température rapide, optimale et indépendante de la consigne gérée par le thermostat.
- Appuyez sur le bouton , attendez quelques instants, le voyant clignotera en rouge pendant 2 heures. Le retour en mode chauffage est automatique à la fin du cycle.
- Vous pouvez à tout moment interrompre la fonction en appuyant de nouveau sur le bouton , le voyant arrêtera de clignoter.
B/ Marche forcée programmée : TIMER PROG.
Permet de programmer l’heure d’enclenchement de la Marche Forcée, afin qu’elle se déclenche automatiquement tous les jours à la même heure.
Une programmation très simple, pas d’heure à régler, pas de menu compliqué ! Un appui « 5 secondes » sur le bouton , permet d’enregistrer l’heure
d’initialisation (heure à laquelle l’appui a été fait). Le voyant clignote, 3 flashs rapides, 3 fois de suite, la fonction TIMER PROG est activée, à la fin de cette série de flashs le voyant clignote normalement, le TIMER fonctionne.
3
4
3
3
Ex
emple : - Jour 1 : 7 heures du matin.
1 appui 5 secondes, le voyant clignote (3 flashs rapides, 3 fois de suite), l’heure est enregistrée. La Marche Forcée est « ON ».
our 2 : 6 h 30, la Marche Forcée s’enclenche pour une durée
- J de 2 heures.
• La mise hors tension de l’appareil (bouton 1) annule la programmation.
• Le TIMER manuel peut être activé sans conséquence sur le TIMER PROG.
• Comme pour la fonction manuelle, 1 appui sur le bouton , arrêtera la fonction TIMER PROG, tout en maintenant active la programmation.
1
3
7
français
LÉGENDE DES VOYANTS TÉMOINS
2
voyant témoin de mise sous tension :
Rouge fixe = Mise sous tension Eteint = Arrêt
4
voyant témoin de fonctionnement :
Rouge fixe = la température de réglage est supérieure à la température de la pièce, l’appareil chauffe.
Rouge clignotant = l’appareil est en marche forcée. Vert : l’appareil chauffe en mode réduit programmé par fil
pilote (Eco, Confort -1° C et -2° C). Eteint : la température de réglage est atteinte, l’appareil
s’arrête de chauffer. Vert Permanent : l’appareil est en mode hors gel,
programmé par fil pilote.
Fonction marche forcée en mode programmé par fil pilote : remarque importante.
Lorsque l’appareil est programmé par fil pilote, la fonction marche est prioritaire sur tous les ordres de programmation, sauf sur l’ordre arrêt programmé.
Un appui sur le bouton marche forcée en mode fil pilote : Eco, Confort
-1° C, Confort -2° C, Hors gel : le voyant clignote rouge, l’appareil est en marche forcée 2 heures.
En mode Arrêt programmé par le fil pilote (fonction délestage) : le voyant 4 clignote rouge, mais l’appareil ne chauffera pas, tant que l'ordre arrêt
4
est maintenu.
8
3
4
français
PROGRAMMATION PAR FIL PILOTE 6 ORDRES (FACULTATIF)
Votre radiateur Acova peut être régulé par une centrale de programmation fonctionnant sur le principe suivant :
ORDRES DE FONCTIONNEMENT
Ordres reçus Signaux
Absence de courant confort
En alternance Absence de courant : 4'57" Phase 230 V : 3"
En alternance Absence de courant : 4'53" Phase 230 V : 7"
Alternance complète 230 V
Demi alternance négative
- 115 V
Demi alternance positive + 115 V
Mode
obtenu
confort
- 1°C
confort
- 2°C
Eco Température économique
Hors gel
Arrêt Arrêt instantané de l'appareil
Résultats obtenus
La température obtenue est celle
qui est réglée sur le thermostat
La température obtenue est celle
qui est réglée sur
le thermostat - 1°C
La température obtenue est celle
qui est réglée sur
le thermostat - 2°C
Température hors gel
d'environ 7° C
Peut être utilisé pour le délestage
NOTA : vous pouvez utiliser l’ordre « Hors Gel » du thermostat électronique équipant votre appareil Acova pour effectuer le délestage (option possible avec certaines centrales de programmation). Lorsque l’on utilise la fonction programmation, il est indispensable, pour obtenir un confort optimum, de posséder des appareils de même technologie.
9
français
ATTENTION : si le fil pilote n’est pas raccordé, la sécurité impose de l’isoler. Il ne doit en aucun cas être raccordé à la terre.
è
Pour connaitre et profiter au
[
mieux de votre radiateur Acova
1. RADIATEURS SÈCHE SERVIETTES ÉLECTRIQUES
Cet appareil électrique à circulation de fluide est livré prêt à l’emploi. Il est bouchonné et rempli en usine d’une huile minérale thermique haute performance. Ce fluide, spécialement élaboré pour cet usage, est
inaltérable et ne nécessite aucun entretien particulier.
Cet appareil de chauffage est rempli d'une quantité d'huile spéciale. Les répara­tions nécessitant l'ouverture du réservoir d'huile ne doivent être effectuées que par le fabricant ou son service après vente qui doit être contacté en cas de fuite d'huile.
Dès la mise en chauffe de l’appareil, vous constaterez des phénomènes différents de ceux générés par un chauffage électrique conventionnel :
• La résistance électrique réchauffe le fluide qui se met progressivement et de façon naturelle en circulation à l’intérieur du radiateur.
• Les propriétés d’inertie du fluide font que la température de surface du radiateur n’atteint un niveau optimal qu’au bout de 10mn au minimum, ceci suivant les modèles et la température d’ambiance de la pièce lors de la mise en chauffe de l’appareil.
10
français
• C’est cette inertie qui à l’inverse garantit la constance et la durée de la chaleur émise, même lorsque la résistance n’est plus alimentée.
• Il est normal de constater que les parties supérieure et inférieure du radiateur sont moins chaudes que le reste du corps de chauffe. En effet, pour permettre la dilatation nécessaire du fluide lorsqu’il chauffe, le radiateur n’est pas totalement rempli. Le volume d’air se situant naturellement en partie haute, il est normal que certains éléments supérieurs paraissent moins chauds.
D’autre part, en circulant à l’intérieur des éléments le fluide dissipe sa chaleur et se refroidit , laissant par conséquent les parties basses du radiateur à température moins élevée.
• Votre radiateur est constitué d’une large surface de chauffe, ce qui permet de façon auto-régulée l’adaptation de la quantité de chaleur émise aux besoins. Il est donc normal qu’en intersaison, lors d’un fonctionnement modéré de l’appareil, les écarts de température de surface du radiateur soient plus perceptibles.
• Les radiateurs sèche serviettes électriques Acova sont conçus pour être recouverts sans danger.
Pour garantir un fonctionnement efficace de votre appareil,
il est toutefois
recommandé de ne pas le couvrir entièrement. Du fait de l’élevation de
température et grâce au coupe circuit interne, il peut dans ce cas interrompre son fonctionnement.
Si vous souhaitez disposer d’un support porte serviettes complémentaire, nous vous conseillons d’utiliser de préférence les accessoires Acova prévus à cet effet : barre porte-serviettes, patères…
Renseignez vous auprès de votre installateur ou revendeur.
11
français
2. RADIATEURS SÈCHE SERVIETTES MIXTES (VOIR RABAT COUVERTURE, SCHÉMA 3)
Cet appareil, destiné à être raccordé au circuit chauffage central, est livré non bouchonné et vide.
• Utilisation en chauffage central :
Le boîtier de commande doit être hors tension, Le robinet d’alimentation doit être ouvert pour laisser passer l’eau
du chauffage central.
IMPORTANT : Cet appareil a été conçu pour être utilisé distinctement en mode chauffage central ou en mode électrique. Chaque utilisation requiert des dispositions particulières, spécifiques et précises. Une exploitation anormale peut entraîner la détérioration de la cartouche chauffante suite à des températures de fluide excessives, en particulier dans le cas d’une utilisation simultanée en mode électrique et chauffage central. Tout usage inapproprié entraînera l’annulation de la garantie contractuelle.
• Utilisation en chauffage électrique :
Fermez uniquement le robinet d’alimentation, ne jamais fermer le retour
A.
du corps de chauffe : cet orifice est nécessaire pour permettre l’expansion du fluide vers l’installation.
la fermeture du retour peut entrainer la destruction du corps de chauffe suite à une pression excessive supérieure à la pression d’utilisation.
B. S’assurez que l’appareil est correctement rempli d’eau en ouvrant le purgeur situé en partie haute. Le refermer si l’eau sort régulièrement, prévoir pour cette opération une éponge et un petit récipient.
Si la pression n’est pas suffisante pour permettre la purge du corps de chauffe :
• remplir le chauffage central d’eau jusqu‘ à la pression indiquée sur votre manomètre,
• demandez conseil à votre installateur chauffagiste,
• prévenir la société d’exploitation (en chauffage collectif).
12
