1 Installation de l’appareil 8 4

2 Description du thermostat d'ambiance RF Prog 8 8

3 Utilisation du thermostat d’ambiance RF Prog 811

4 Réglages avancés du thermostat d’ambiance RF Prog 817

5 Association à d’autres dispositifs X2D 821

6 Préconisations d’usage 823

7 Conseils d’entretien 824

8 En cas de non fonctionnement 824

1

FR

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page1

Généralités

Madame, Monsieur

Nous vous remercions d’avoir choisi ce radiateur ou ce sèche-serviettes. Elaboré
avec le plus grand soin selon notre charte qualité, nous vous en souhaitons une
entière satisfaction. Pour profiter pleinement de toutes ses possibilités, nous
vous invitons à lire attentivement cette notice et à la conserver à proximité de
votre appareil.

Merci de votre confiance.

Votre radiateur est piloté à distance par son THERMOSTAT D’AMBIANCE PROGRAMMABLE

À LIAISON RADIO FRÉQUENCE

qui lui permet de réguler la température souhaitée dans

votre pièce.

2

FR

Écran d’affichage

4 touches de sélection

Bouton sélecteur de mode

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page2

3

Cet appareil n’est pas prévu pour être utilisé par des personnes (y compris les
enfants) dont les capacités physiques, sensorielles ou mentales sont réduites,
ou des personnes dénuées d’expérience ou de connaissance, sauf si elles ont
pu bénéficier, par l’intermédiaire d’une personne responsable de leur sécu­rité, d’une surveillance ou d’instructions préalables concernant l’utilisation
de l’appareil. Il convient de surveiller les enfants pour s’assurer qu’ils ne
jouent pas avec l’appareil.

Les radiateurs et sèche-serviettes doivent être utilisés conformément à
l’usage auxquels ils sont destinés et non comme console, chaise, jeu,
échelle…

MISE EN GARDE POUR L’UTILISATION DES APPAREILS CHROMÉS, INOX
OU ALUMINIUM Parmi les différents états de surface du radiateur, les ap-

pareils chromés, en inox ou en aluminium sont ceux qui transmettent la plus
forte sensation de chaleur au toucher. Il est conseillé de ne pas s’appuyer sur
la façade de l’appareil lorsque celui-ci est en fonctionnement afin d’éviter
tout risque de brûlure.

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page3

1.Installation de l’appareil

Pour profiter pleinement de votre appareil et pour votre plus grand confort,
nous vous recommandons :

- de réaliser l’installation si possible à proximité des emplacements à fortes
déperditions (fenêtres, portes, etc.)

- de disposer tout objet (meubles, chaises, etc.) au minimum à 50 cm environ
de la face avant de l’appareil pour favoriser la circulation de l’air.

- de laisser au minimum 10 cm entre le haut de l’appareil et une tablette.

- l’appareil de chauffage ne doit pas être placé juste en dessous d’une prise de
courant.

- d’utiliser des vis de fixation adaptées à la nature de votre mur.

1.1 Cas d’un radiateur - Emplacement de l’appareil

IMPORTANT Ce radiateur ne doit jamais être installé avec son boîtier d’alimentation

en position haute. Positionner le bas du radiateur au minimum à 10 cm du sol.

AVERTISSEMENT A fin d’éviter une surchauffe, NE PAS COUVRIR l’appareil de
chauffage.

4

FR

10cm mini

Récepteur radio

10cm mini

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page4

1.2 Cas d’un sèche-serviettes ­Emplacement de l’appareil

IMPORTANT Ce sèche-serviettes ne doit jamais être installé avec son boîtier

d’alimentation en position haute. Positionner le bas du sèche-serviettes au
minimum à 15 cm du sol.

MISE EN GARDE Pour éviter tout danger pour les très jeunes enfants, il est recom­mandé d’installer ce sèche-serviettes de façon telle que le barreau chauffant le plus
bas soit au moins à 600mm au dessus du sol.

À NOTER Les radiateurs sèche-serviettes électriques sont conçus pour être recou­verts sans danger. Pour garantir un fonctionnement efficace de votre appareil, il est
toutefois recommandé de ne pas le couvrir entièrement. Du fait de l’élévation de
température et grâce au coupe circuit interne, il peut dans ce cas interrompre son
fonctionnement.

REMARQUELorsque le voyant du boitier
récepteur radio s’allume, il indique la chauffe
de votre radiateur.

5

15cm mini

10cm mini

Récepteur radio

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page5

1.3 Raccordement du radiateur

Les caractéristiques techniques de votre radiateur sont indiquées sur son
étiquette signalétique disposée sur le côté, en partie basse.
Veillez à en prendre note préalablement à son installation.

Le raccordement au réseau électrique doit être effectué en respectant :
_ La tension et la puissance indiquées sur cette étiquette
_ Les couleurs conventionnelles (marron: Phase, bleu ou gris: Neutre).

Le câble souple monté d’origine est destiné à être relié au réseau par
l’intermédiaire d’une boîte de connexion qui devra être placée derrière l‘appareil,
sans interposition d’une fiche prise de courant. Dans une cuisine ou une salle de
bains, la boîte de connexion sera placée au moins à 25 cm du sol.

6

FR

I

P : indice de protection de votre appareil

contre les projections d’eau
xxxV – xxxxW : tension et puissance

à respecter lors de l’installation
Référence de l’appareil
Classe II : double isolation
OF : numéro de fabrication

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page6

1.4 Raccordement du radiateur

INSTRUCTIONS POUR LA FRANCE
(EN APPLICATION DE LA NORME NFC 15.100)

Au delà des règles prescrites dans cette notice, l’installation doit être conforme
à la norme NFC 15.100 et aux règles de l’art.
Cet appareil est de classe II. Il est protégé contre les projections d’eau et peut
être installé dans les volumes 2 et 3, sous réserve que les organes de régulation
électrique ne puissent être touchés par une personne utilisant la baignoire ou la
douche. Il ne doit pas être raccordé à une borne de terre. Il est rappelé qu’un
dispositif de coupure omnipolaire conformément à la norme NFC 15.100 est
obligatoire.
Dans une salle de bain ou de douche, veillez à protéger la ligne électrique par un
dispositif différentiel haute sensibilité 30 mA.

IMPORTANT Le radiateur ne doit pas être soumis à une humidité ambiante intensive
ou permanente (douche, piscine, etc.).

INSTRUCTIONS POUR LES AUTRES PAYS

L’installation doit être conforme aux normes en vigueur et aux règles de l’art du
pays dans lequel il est mis en œuvre.

7

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page7

8

FR

2. Description du thermostat

d'ambiance RF Prog

ATTENTION Votre radiateur n’est pas compatible avec tout dispositif de

commande autre que le thermostat d’ambiance fourni.

2.1 Emplacement du thermostat d’ambiance

Pour réguler l’appareil, le thermostat doit mesurer la température ambiante la
plus représentative possible de votre habitat.
La sonde de mesure de la température étant dans le boîtier du thermostat
d’ambiance, vous devez placer celui-ci :
– sur un mur ou posé sur une étagère ou un meuble accessible à une hauteur de
1,50m environ,
– à l’abri des sources de chaleur (lumière, influence du soleil, etc.) et des
courants d’air (fenêtre, porte, ventilation).
– évitez l’installation sur un mur en contact avec l'extérieur ou avec une pièce
non chauffée (garage, etc.).

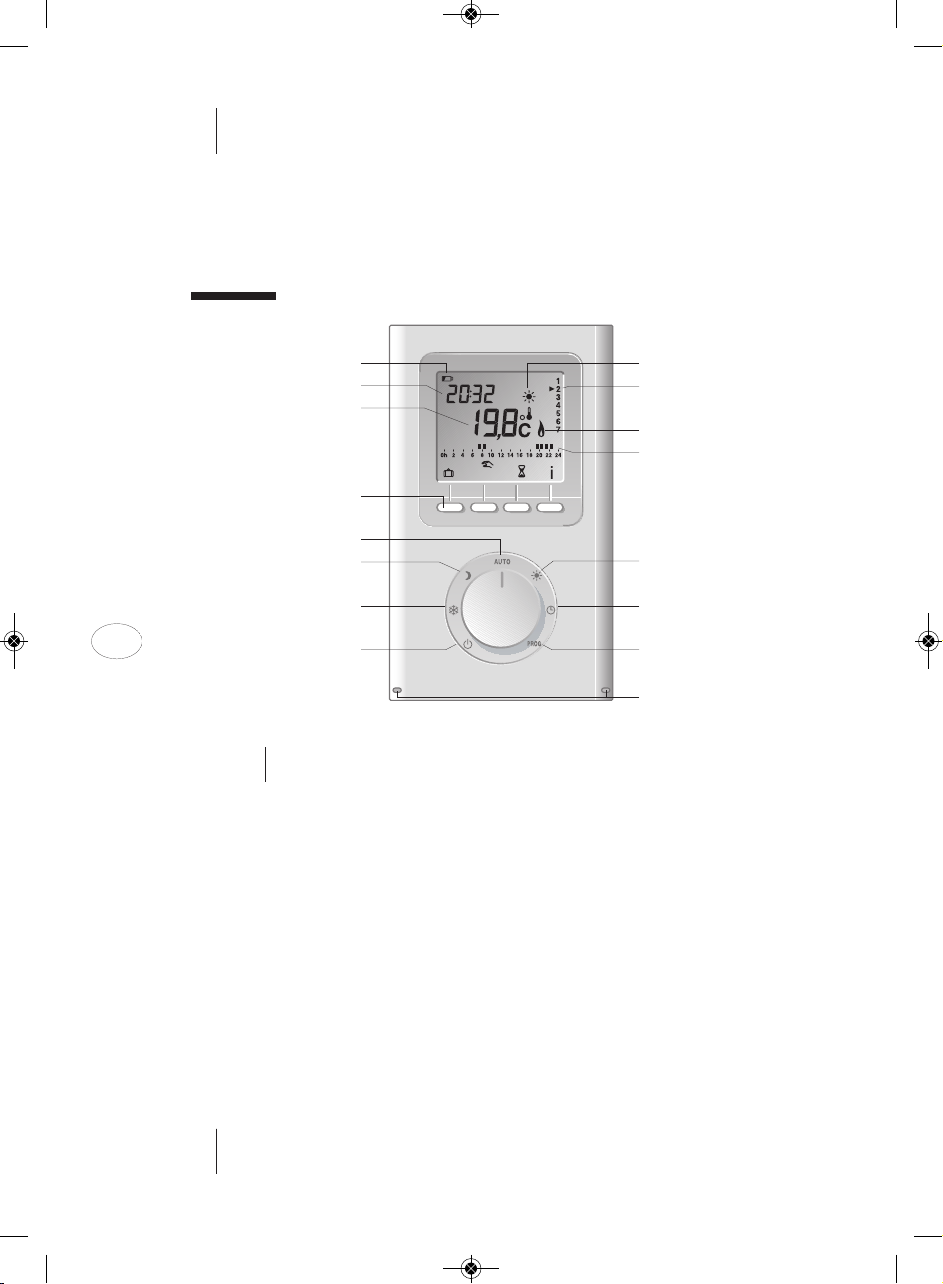

Témoin d’usure des piles

Heure

Température

(consigne ou ambiante)

Touches de réglage

Mode automatique

Economie

Hors gel

Arrêt chauffage

Allure en cours (ex. confort)
Jours en cours

D

emande de chauffe

Profil du programme

Confort

Réglage de l’heure

Programmation

Repère d’ouverture du capot

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page8

9

Pour un réglage optimal de la température d'ambiance, le thermostat doit être
installé dans la même pièce que le ou les appareils qu'il pilote.
L'émission radio permet de traverser les obstacles (mobiliers, cloison..) de 100 à
300 mètres en champs libre, variable en fonction des conditions d'installation et
de l'environnement électromagnétique.

2.1.1 Fixation murale

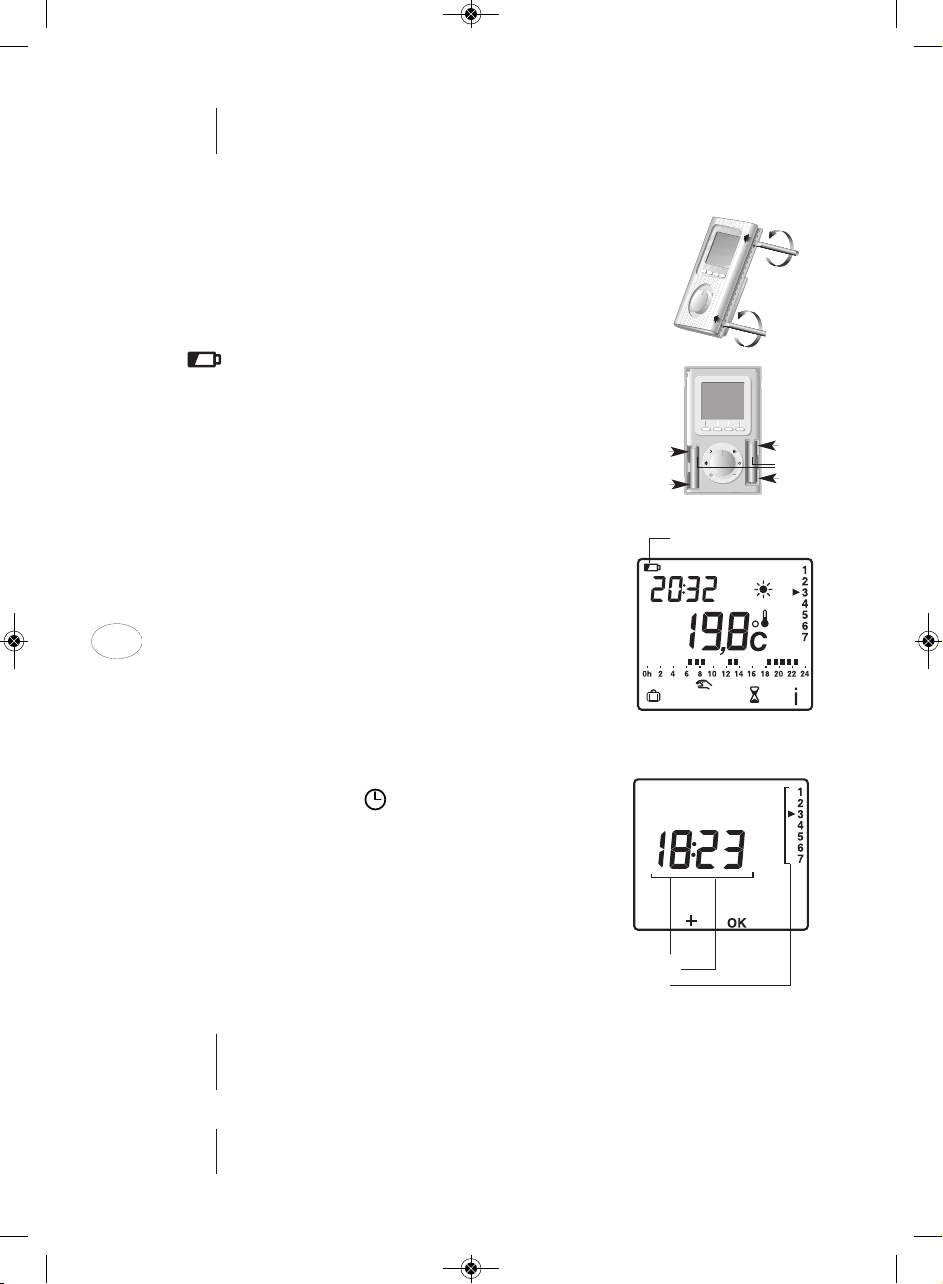

Soulevez le capot à l’aide d’un
tournevis (A ). Enlevez les piles livrées
avec l’appareil.
Fixez le thermostat à l’aide de vis et de
chevilles ou sur une boîte
d’encastrement (B : entraxe 60 mm).

Remettez les piles en place en
respectant leur polarité.

2.1.2 Fixation sur socle

En utilisant le support fourni, vous
pouvez poser l’émetteur sur un meuble.

A
U
T

O

P
R
O

G

A

B

1

2

+-

-+

Fixé au mur

Hauteur

environ

1,50 m

Mini 20 cm

Posé sur

un meuble

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page9

2.2 Activation et remplacement des piles

Soulevez le capot à l’aide d’un tournevis en faisant
levier (A). Puis ôtez la languette d’activation des
piles et repositionnez ensuite le capot.

À partir du moment où le témoin d’usure des piles

apparaît, vous disposez d’environ 3 mois
pour changer celles-ci (2 piles alcalines 1,5V de
type LR03 ou AAA).

Des précautions sont à prendre :
– respecter les polarités +/– lors de la mise en
place dans le thermostat,
– ne pas jeter les piles usées n’importe où (dans un
souci de respect de l’environnement, vous devez
rapporter les piles usées dans un lieu de collecte),
– ne pas les recharger,
– vous avez environ 45 secondes pour changer les
piles avant que le réglage de l’heure ne soit remis
à zéro (dans ce cas, refaire le réglage de l’heure et
de la date).

2.3 Mise à l’heure

Tournez le bouton sur .
Les jours clignotent. Appuyez sur + ou – pour
effectuer votre choix (on peut prendre le lundi
pour jour 1) puis appuyez sur OK pour valider et
passer au réglage suivant.
Recommencez les opérations pour régler les heures
puis les minutes.
Tournez le bouton pour sortir du mode de réglage.

REMARQUE Pour que votre appareil fonctionne
avec le thermostat d’ambiance, ils doivent être
associés (voir chapitre 4.6).

A
U

T
O

P
R
O

G

A

UTO

PROG

PRO

A

B

+

-

-

+

Témoin d’usure des piles

10

FR

Heure
Minutes
Jour

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page10

11

3. Utilisation du thermostat

RF Prog

3.1 Présentation des modes de fonctionnement

ARRÊT CHAUFFAGE L’appareil est en mode arrêt chauffage.

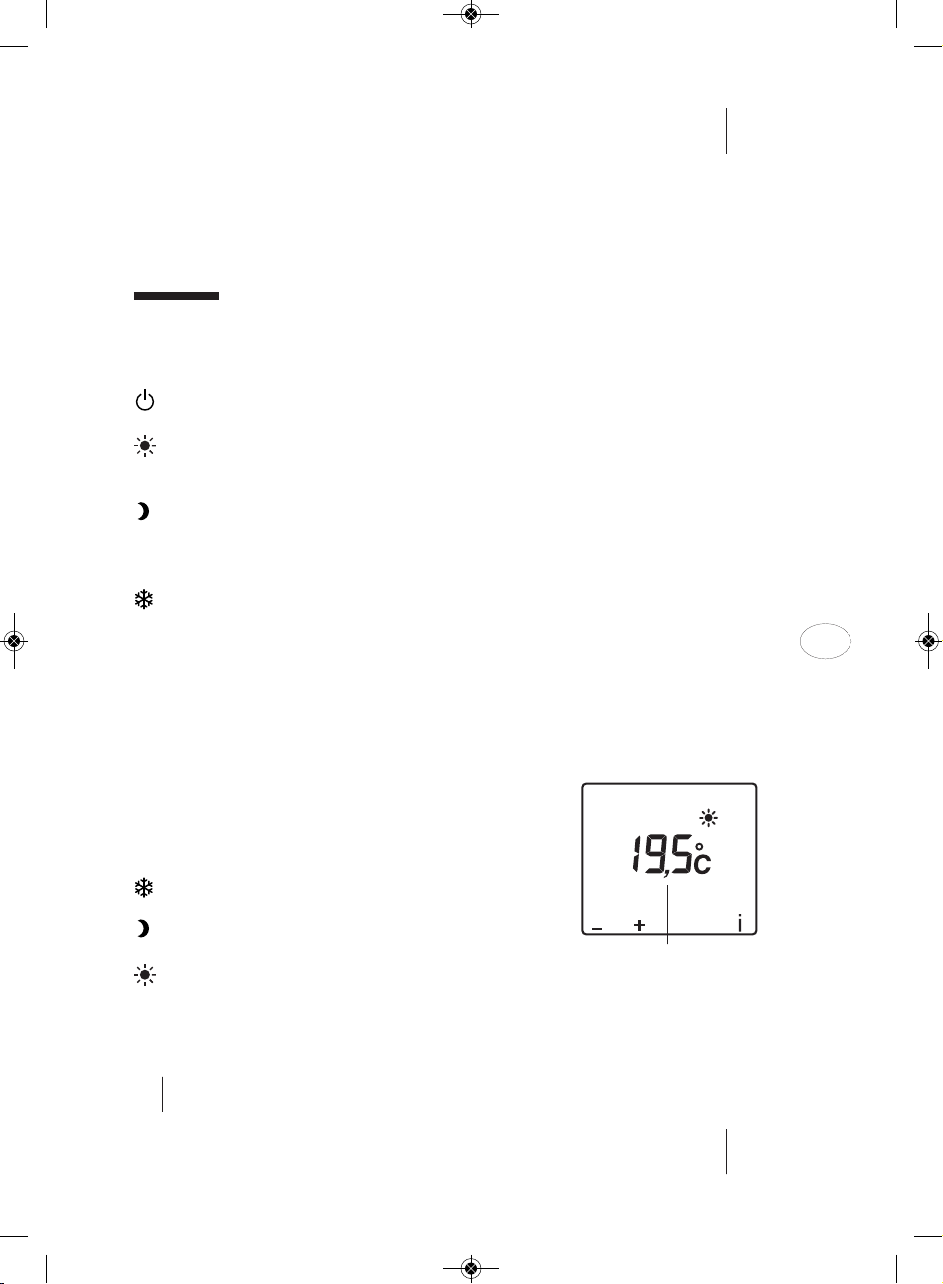

CONFORT C’est le mode à utiliser en cas d’occupation de la pièce (tempéra-

ture par défaut : 19°C).

ÉCONOMIE (ECO) C’est le mode à utiliser en cas d’inoccupation de la pièce.
Il est conseillé en cas d’absence supérieure à 2 heures (température par
défaut : 16°C).

HORS GEL C’est le mode à utiliser en cas d’absence prolongée. Il est conseillé
au-delà de 24 heures (température par défaut: 7°C).

AUTO le thermostat pilote votre appareil selon votre programme hebdoma­daire (voir chapitre 3.3) avec affichage du mode de la plage horaire en cours.

3.2 Réglage des températures de consigne

Les températures de consigne sont les tempé­ratures que vous souhaitez dans votre pièce selon
les différents modes de fonctionnement ci-dessus.
Tournez le bouton sur:

pour régler la température hors-gel
(de 5°C à 15°C),
pour régler la température économie
(de 10°C à 30°C),
pour régler la température confort
(de 10°C à 30°C),

Appuyez sur + ou - pour ajuster la température par pas de 0,5°C. Puis tournez le
bouton pour passer au réglage suivant.

À NOTER Appuyez sur la touche i pour afficher momentanément la température
ambiante.

Température de consigne

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page11

3.3 Programmation

La fonction programmation permet de programmer les allures ECO( ) et C

ONFORT

( ) tout au long de la journée.
Cette programmation peut être identique tous les jours (programmation
journalière) ou différente chaque jour (programmation hebdomadaire).

En cas de changement de vos habitudes, il vous est toujours possible de basculer
manuellement votre appareil sur le mode désiré ( ou ou ) à l’aide du
bouton.

3.3.1 Programmation par défaut

POUR CONSULTER LA PROGRAMMATION, TOURNEZ LE BOUTON SUR PROG

À la mise en service du thermostat programmable, le programme prédéfini est
«CONFORT de 6 h à 23h » appliqué à tous les jours de la semaine.

Profil du programme par défaut:

– de 0 à 6h : allure ECO
– de 6h à 23 h: allure CONFORT
– de 23h à 0 h: allure ECO

FR

12

Heure de début du créneau consulté

Passage au jour suivant

Jour consulté

Profil du programme
du jour consulté

Aller au prochain changement
du programme

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page12

Vérification des différentes

périodes ou .

13

3.3.2 Programmation personnalisée

POUR MODIFIER LA PROGRAMMATION, TOURNEZ LE BOUTON SUR PROG

L’écran correspond à la programmation du jour 1 (par ex. lundi) : s’affiche.
– Le premier créneau horaire clignote (de minuit à 1 h), appuyez sur pour le

définir en allure CONFORT, ou sur pour le définir en allure ECO.

– Vous passez au créneau horaire suivant automatiquement. Répétez l’opération

pour régler la journée entière.

– Si vous souhaitez corriger ce que vous venez de faire, parcourez toutes les

plages horaires pour revenir à celle que vous souhaitez modifier.

– Quand vous souhaitez valider cette journée, appuyez sur OK pour passer au jour

suivant.

REMARQUE Pour appliquer le même programme au jour suivant, maintenez
appuyée la touche

OK environ 3 secondes jusqu’à afficher le programme du jour

suivant.

POUR VÉRIFIER VOTRE PROGRAMMATION

Appuyer successivement sur la touche . pour
vérifier les heures de début des périodes CONFORT et

ECONOMIE que vous avez renseignées.

Appuyez sur OK pour vérifier le jour suivant.

TOURNEZ LE BOUTON POUR SORTIR
DE LA PROGRAMMATION

Heure de début
du créneau consulté

Heure de début du créneau modifié

1er créneau horaire

Programmation d’1h d’Économie

Programmation d’1h de Confort

Passage au jour suivant

Jour modifié

Profil du programme
du jour modifié

Aller au prochain changement
du programme

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page13

3.4 Mode automatique

C’est le mode à sélectionner si vous souhaitez automatiser les changements
d’allure ( ou ) en fonction de vos horaires de présence dans votre pièce.
Votre appareil est alors piloté selon le programme renseigné (voir chapitre 3.3).

TOURNEZ LE BOUTON SUR AUTO.

À la mise en service, la température ambiante mesurée par le thermostat
s’affiche. Le symbole apparaît au-dessus du °C.
Appuyez sur la touche i pour afficher la température de consigne (température
souhaitée).

Il est possible d’inverser l’affichage de la température (voir chapitre 4.2):
– en mode automatique: température de consigne
– par appui sur la touche i : température ambiante

Si vous ne souhaitez pas suivre la programmation (voir chapitre 3.3), vous pouvez

passer en ECO permanent ( ), CONFORT permanent ( ) ou HORS-GEL permanent

( )en tournant le bouton sur le mode souhaité.

14

FR

Heure

T

empérature ambiante

Mode absence

Mode changement d’allure

Allure en cours (ex. confort)
Jour

D

emande de chauffe

Aff ichage température ambiante /
température de consigne

Mode manuel (de 30 min. à 72 heures)

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page14

15

3.4.1 Mode absence

Ce mode permet de régler une température
fixe (de 5 à 15°C) pour une durée réglable
(de 1 à 365 jours).
À partir du mode automatique (AUTO),
appuyez sur la touche VALISE ( ).
Le nombre de jours clignote. Appuyez sur
+ ou - pour régler le nombre de jours puis
appuyez sur OK pour valider.
La température clignote : réglez la valeur
souhaitée à l’aide des boutons + ou -.

EXEMPLE Départ le 10 Janvier, retour le 19
Janvier, indiquez 9 jours. Le fonctionne­ment automatique reprendra le 19 Janvier
à 00 h00. Validez par

OK. La température

clignote. Appuyez sur

+ ou - pour régler la

température. Validez par

OK.

Pour annuler le mode absence (exemple: retour
anticipé), appuyez sur la touche

C ou tournez le

bouton.

3.4.2 Mode changement d’allure

Vous pouvez changer l’allure en cours (de

. à ou inversement) durant le mode

AUTO jusqu’au prochain changement du

programme en appuyant sur la touche .

À partir du mode automatique AUTO, appuyez
sur la touche .

EXEMPLE Vous êtes en allure ECO ( )un
appui sur la touche permet de passer
en allure

CONFORT ( ).

Pour annuler le mode changement d’allure,
appuyez à nouveau sur la touche ou
tournez le bouton.

Mode changement d’allure en cours

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page15

3.4.3 Mode manuel

Par la touche , vous pouvez régler une
température de consigne différente de celle
réglée dans le programme du mode auto
pour une durée déterminée de 30 minutes à
72 heures.
À partir du mode automatique AUTO, appuyez
sur la touche .
La durée du mode manuel clignote. Appuyez
sur +ou - pour régler la durée souhaitée par
pas de 30 min. Validez par OK.
La température clignote. Appuyez sur + ou -
pour régler la température souhaitée.
Validez par OK.

Pour annuler le mode manuel, appuyez sur
la touche C ou tournez le bouton.

3.5 Mode arrêt chauffage

Pour mettre en arrêt chauffage le radiateur
(en été, par exemple), tournez le bouton sur

. . Le thermostat affiche la température

ambiante mesurée.

16

FR

Mode manuel en cours

Température ambiante

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page16

17

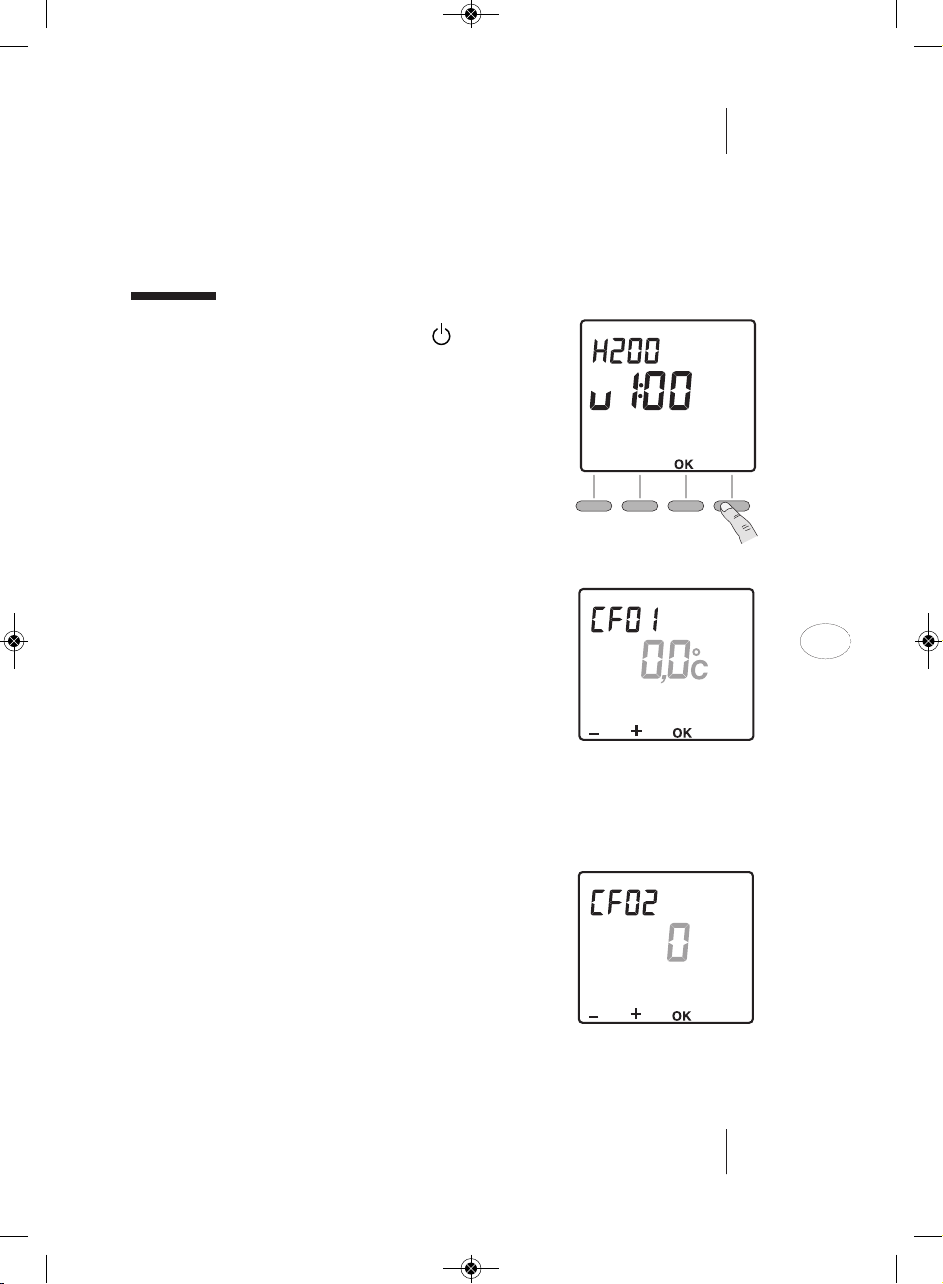

4. Réglages avancés du

thermostat d’ambiance RF Prog

Tournez le bouton sur ARRÊT CHAUFFAGE et
appuyez 5 secondes sur la touche de droite
jusqu’à afficher H200 x:xx (numéro de
version de la télécommande).

Appuyez sur OK. L’écran affiche CF01.

4.1 Correction de la mesure de
la température ambiante (CF01)

À l’aide des touches + ou - , vous pouvez
ajuster la température ambiante mesurée
par le thermostat jusqu’à +/- 4°C en cas de
décalage avec la température constatée
dans la pièce.
Appuyez sur + ou - pour effectuer votre
choix puis sur OK pour valider et passer au
menu suivant.

4.2 Choix de l’affichage de
la température en mode AUTO (CF02)

Cette fonction vous permet de visualiser au
choix soit la température ambiante mesurée
par votre thermostat, soit la température de
consigne.
Appuyez sur + ou - pour effectuer votre
choix puis sur OK pour valider et passer au
menu suivant.

0 : affichage permanent de la

température ambiante

1 : affichage permanent de la

température de consigne

5 sec.

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page17

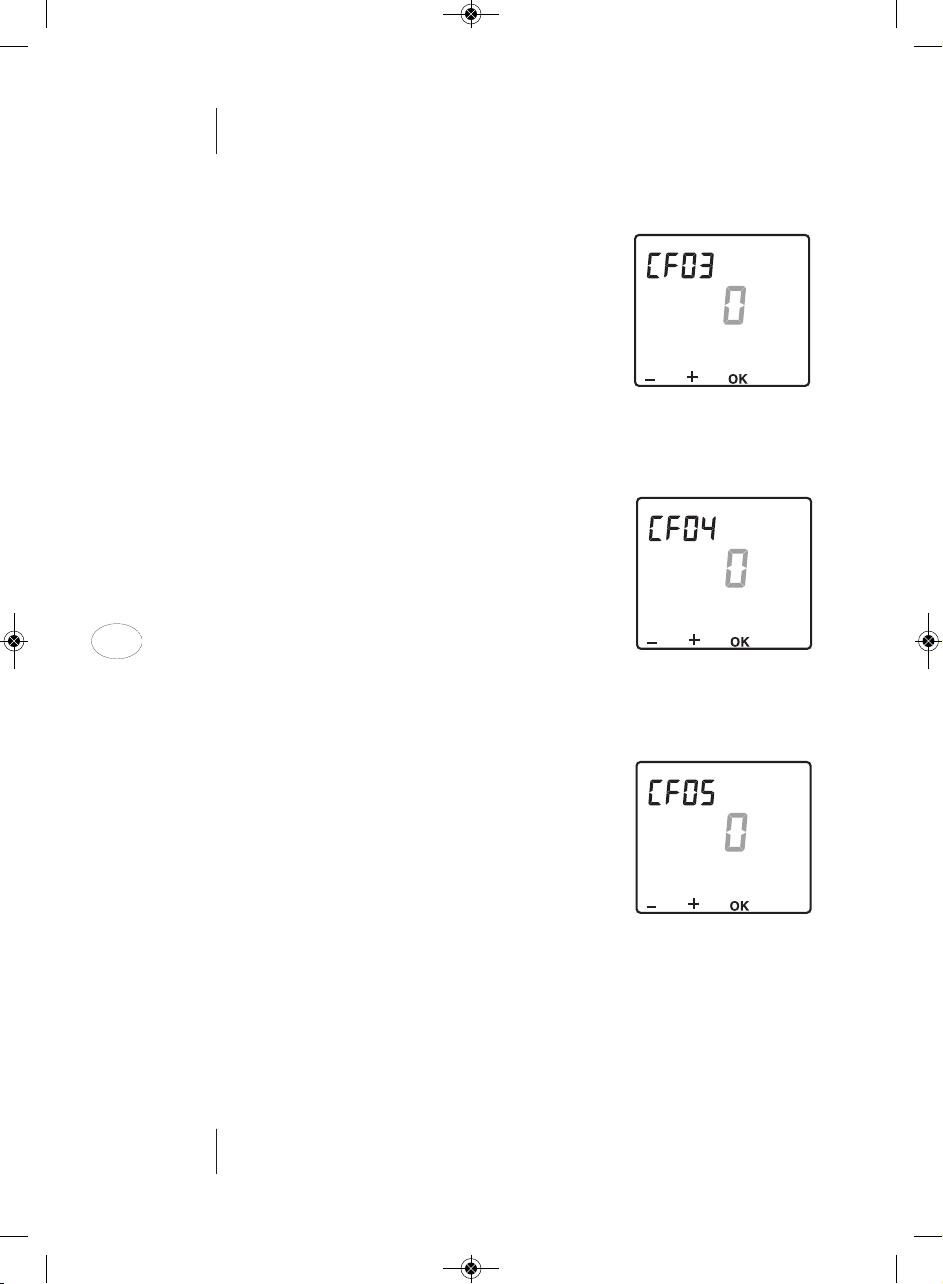

4.3 (CF03) - NON DISPONIBLE SUR CE MODÈLE

Paramétrez cette valeur à 0 en appuyant sur
+ ou -, puis appuyez sur OK pour valider et
passer au menu suivant.

4.4 (CF04) - NON DISPONIBLE SUR CE MODÈLE

Paramétrez cette valeur à 0 en appuyant sur
+ ou -, puis appuyez sur OK pour valider et
passer au menu suivant.

4.5 Mode cyclique (CF05)

Paramétrez cette valeur à 0 en appuyant sur
+ ou -, puis appuyez sur OK pour valider et
passer au menu suivant.

0 : actif
1 : inactif

En cas d’association à d’autres produits
domotiques X2D (transmetteurs, télécom ­mandes, centrale d’alarme ou centrale CPL,
etc., sauf détecteurs d’ouverture), paramé­trez cette valeur à 1.

18

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page18

19

4.6 Association de l’appareil
avec le thermostat d’ambiance (CF06)

Votre appareil doit être associé au thermos­tat d’ambiance pour ne recevoir que les
ordres envoyés par celui-ci, évitant ainsi les
interférences possibles avec d’autres dispo­sitifs à pilotage radio fréquence.

IMPORTANT l’association de votre appareil
au thermostat d’ambiance est indispensa­ble à son fonctionnement.

A la mise sous tension de votre appareil, le voyant TH du boîtier récepteur radio
(à l’arrière du radiateur) clignote.

À NOTER si le voyant TH est fixe, appuyez pendant 60 secondes jusqu’à ce que le
voyant se mette à clignoter (réinitialisation).
Tous les radiateurs non associés alimentés en électricité seront associés automati­quement à ce thermostat d’ambiance. Vous pouvez à l’aide de votre tableau élec­trique n’alimenter que les radiateurs concernés.

A partir du menu CF06 du thermostat d’ambiance, appuyez sur la touche +.
L’apparition momentanée du symbole X2D correspond à l’envoi d’un signal
d’association. Vérifiez que le voyant du récepteur devient fixe.

Votre appareil est dorénavant associé au thermostat d’ambiance.

À NOTER Si vous souhaitez désassocier le thermostat de votre appareil, appuyez
sur la touche pendant 60 secondes pour le réinitialiser (annulation de l’asso­ciation).

Appuyez sur OK pour passer au menu suivant.

Le voyant clignote (radiateur non associé) Le voyant est fixe lorsque le signal d’association

du thermostat est pr is en compte

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page19

4.7 Test radio (CF07)

Le thermostat d’ambiance envoie un signal
vers le récepteur radio de votre appareil
toutes les 3 secondes. Le symbole X2D
apparaît alors momentanément à l’écran.
Vérifiez que le voyant TH du récepteur
clignote à chaque réception indiquant la
réussite de l’association (voir chapitre 4.6).

POUR SORTIR À TOUT MOMENT DES RÉGLAGES AVANCÉS, TOURNEZ LE BOUTON.

4.8 Retour aux réglages initiaux du thermostat

Vous pouvez faire une réinitialisation
générale pour revenir aux paramètres réglés
en usine : les réglages avancés (en grisé
dans les menus CF), les températures de
consigne et la programmation par défaut.
Tournez le bouton sur ARRÊT CHAUFFAGE
et appuyez 10 secondes sur la touche
de gauche jusqu’à afficher init.

Appuyez sur OK pour valider ou sur C pour
annuler. Retour à l’affichage du mode arrêt
chauffage.

CARACTÉRISTIQUES TECHNIQUES DU THERMOSTAT D’AMBIANCE

_ Alimentation par 2 piles alcalines 1,5, type LR03 ou AAA (fournies), autonomie
supérieure à 2 ans en utilisation normale,
– Dispositif de télécommande à portée radio de 100 à 300 mètres en champ libre,
variable en fonction des équipements associés (portée pouvant être altérée en fonc­tion des conditions d’installation et de l’environnement électromagnétique,
_ Température de fonctionnement : 0°C à + 40°C,
_ Fréquence d’émission 868 MHz, classe I (norme EN 300 220).

20

FR

10 sec.

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page20

21

5. Association à d’autres

dispositifs X2D

5.1 Association de l’appareil avec une centrale CPL

Votre appareil peut être commandé à distance par une centrale de programma­tion CPL (Courant Porteur en Ligne) au standard X2D (non fournie).
Pour cela, il est nécessaire :
_ d’installer et de raccorder votre appareil (chapitre 1)
_ d’associer votre appareil au thermostat d’ambiance (chapitre 4.6)
_ d’associer votre appareil avec cette centrale CPL (non fournie)
Pour ce faire, positionnez votre centrale de programmation en mode association
(voir la notice de cette centrale).
Dans les réglages avancés du thermostat d’ambiance, accédez au menu CF05
(voir chapitre 4.5). Paramétrez la valeur à 1 (mode cyclique inactif).
Le voyant CPL clignote sur le récepteur de l’appareil.
Appuyez alors sur la touche , le voyant devient fixe indiquant la réception du
signal d’association de la centrale.

Votre (vos) radiateur(s) est (sont) dorénavant associé(s) à votre centrale.

IMPORTANT Tournez le bouton du thermostat d’ambiance sur PROG et programmez
le mode

CONFORT ( ) sur toutes les heures de chacun des 7 jours (voir chapitre

3.3). Positionnez ensuite le bouton sur

AUTO et votre appareil sera ainsi piloté selon

les allures envoyées par la centrale CPL.

Le voyant TH est fixe (le radiateur est associé
au thermostat), le voyant CPL clignote, en attente
de l’association avec la centrale CPL

Le voyant CPL devient fixe lorsque le signal d’associa­tion de la centrale de programmation est pris en compte

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page21

22

FR

5.2 Détecteur d’ouverture

Un détecteur d’ouverture au standard X2D vous permet d’arrêter le chauffage
automatiquement en cas d’ouverture d’une fenêtre par exemple.
Pour cela, il est nécessaire:
_ d’installer et raccorder votre appareil (voir chapitre 1)
_ d’associer votre appareil au thermostat d’ambiance (voir chapitre 4.6)
_ d’associer votre appareil avec ce détecteur d’ouverture (non fourni)
Pour ce faire, appuyer 3 secondes sur la touche du récepteur de l’appareil
jusqu’à ce que le voyant AUX clignote.
Appuyer sur la touche d’association de votre détecteur d’ouverture. Le voyant
AUX s’éteint indiquant la réussite de l’association.

Votre radiateur est dorénavant associé au détecteur d’ouverture.

À NOTER Vous pouvez associer jusqu’à 8 détecteurs sur la voie AUX. Répétez les
opérations précédentes pour chaque détecteur à associer.
Après l’association, le voyant

AUX allumé signale une fenêtre ouverte.

5.3 Réinitialisation des associations de votre appareil

Pour supprimer toutes les associations de votre appareil aux différents dispositifs
X2D auxquels il est associé (y compris du thermostat d’ambiance fourni), appuyez
sur la touche pendant 60 secondes.

Le voyant THse met alors à clignoter, indiquant qu’il est en attente de réception
d’un nouveau signal d’association.

À NOTER pour ne supprimer que les associations de la voie AUX, appuyez sur la
touche pendant 10 secondes.
Au bout de 3 secondes d’appui, le voyant

AUX clignote puis il s’éteint à la fin des

10secondes d’appui indiquant ainsi la réussite de la désassociation.

3 sec

Le voyant TH est fixe
(le radiateur est associé au thermostat)

Le voyant AUX s’éteint lorsque le signal
d’association du détecteur d’ouverture
est pris en compte

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page22

23

6. Préconisations d’usage

Votre appareil électrique est rempli d’un fluide hydractif et est prêt à l’emploi. Il
est bouchonné et rempli en usine d’une huile minérale thermique haute
performance. Ce fluide ne nécessite aucun entretien particulier. Les réparations
nécessitant l’ouverture des orifices ne doivent être effectuées que par le
fabricant ou son service après-vente qui normalement doit être contacté en cas
de fuite d’huile.
Lorsque l'appareil de chauffage est mis au rebut, respecter les réglementations
concernant l'élimination de l'huile. En cas de vidange, le fluide doit
obligatoirement être déposé chez un collecteur d’huile usagée. Dès la mise en
chauffe de l’appareil, vous constaterez des phénomènes différents de ceux
générés par un chauffage électrique conventionnel :
_ La résistance électrique réchauffe le fluide qui se met progressivement et de

façon naturelle en circulation à l’intérieur de l’appareil.

_ Les propriétés d’inertie du fluide font que la température de surface de

l’appareil n’atteint un niveau optimal qu’au bout de 10mn au minimum.

_ C’est cette inertie qui à l’inverse garantit la constance et la durée de la chaleur

émise, même lorsque la résistance n’est plus alimentée.

_ Il est normal de constater que la partie supérieure de l’appareil soit moins

chaude que le reste du corps de chauffe. En effet, pour permettre la dilatation
nécessaire du fluide lorsqu’il chauffe, l’appareil n’est pas totalement rempli.
Le volume d’air se situant naturellement en partie haute, il est normal que
certains éléments supérieurs paraissent moins chauds.

_ Votre appareil est constitué d’une large surface de chauffe, ce qui permet de

façon auto-régulée l’adaptation de la quantité de chaleur émise aux besoins.
Il est donc normal qu’en intersaison, lors d’un fonctionnement modéré de
l’appareil, les écarts de température de surface de l’appareil soient plus
perceptibles.

RÈGLEMENTATION ENVIRONNEMENTALE

ROHS: Conforme à la directive 2002/95/CE
DEEE: Conforme à la directive 2002/96/CE

Traitement des appareils électriques et électroniques en fin de vie. Ce symbole indique
que ce produit ne doit pas être traité avec les déchets ménagers. Il doit être remis à un
point de collecte approprié qui se chargera de son recyclage. En s’assurant que ce
produit est bien mis au rebus de manière appropr iée, vous aiderez à prévenir les
conséquences négatives potentielles pour l’environnement et la santé humaine.

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page23

7. Conseils d’entretien

Avant toute opération d’entretien, prenez soin d’arrêter l’appareil en tournant
le bouton sur ARRÊT CHAUFFAGE ( ) et laissez le refroidir.
Le choix des meilleurs matériaux et la qualité du traitement de surface protègent
votre appareil de la corrosion et des chocs.
Pour garantir par un entretien simple la longévité de votre appareil, nous vous
recommandons de suivre les conseils suivants:

- Pour l’entretien des parois extérieures de l’appareil, ne pas utiliser de produit
abrasif ou corrosif, utilisez de préférence de l’eau savonneuse tiède.

- Pour le boîtier d’alimentation et le thermostat d’ambiance, utilisez un chiffon
doux et sec, sans solvant.

8. En cas de non fonctionnement

En cas de non fonctionnement de votre appareil, vous pouvez procéder vous
même aux vérifications suivantes, en vous assurant que :
_ votre appareil est convenablement connecté et alimenté (voir chapitre 1),
_ votre thermostat d’ambiance est à portée du récepteur radio de votre appareil

et qu’il est correctement alimenté par des piles (voir chapitre 2)

_ le thermostat commande bien la mise en chauffe de l’appareil (voir chapitre 3).

À NOTER Lorsque s’affiche à l’écran, le thermostat envoie un ordre de chauffe
à l’appareil.

Faites un test de chauffe en positionnant sur CONFORT ( ) le bouton du
thermostat et en vérifiant que la température de consigne soit bien supérieure
à la température ambiante : la flamme doit s’afficher et vous devriez alors
ressentir la chauffe du radiateur au bout de quelques minutes.
Si ce n’est pas le cas, vérifiez l’emplacement du thermostat d’ambiance
(voir chapitre 2.1), les piles (voir chapitre 2.2) et faites un test Radio (voir
chapitre 4.7).
Assurez vous aussi d’avoir associé le thermostat d’ambiance à l’appareil (voir
chapitre 4.6) qui est un préalable indispensable à son fonctionnement.
En cas de nécessité de remplacement de thermostat d’ambiance, réinitialisez les
associations de votre appareil (voir chapitre 5.3) puis associez-le au nouveau
dispositif de pilotage (voir chapitre 4.6).

24

FR

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page24

25

FR

Si le câble d’alimentation est endommagé, il doit être remplacé par le fabricant,
son service après-vente ou une personne de qualification similaire afin d’éviter
un danger.

SERVICE APRÈS VENTE

En cas de non fonctionnement ou besoin de pièces détachées, contactez votre
installateur ou votre revendeur.
Au préalable, pour permettre la bonne compréhension et un traitement rapide
du problème, assurez-vous d’avoir bien relevé:
– les éléments figurant sur l’étiquette signalétique de l’appareil (voir chapitre 1.3),
– la référence commerciale figurant sur votre facture d’achat datée.

GARANTIE

(Voir conditions générales de vente dans le pays concerné)

Votre radiateur est conforme à la directive CEM 2004/108/CE relative à
la limitation des perturbations radioélectriques et aux normes européennes
EN 60.335.1 / 60.335. 2.30 / 60.335.2.43.

CAS D’ANNULATION DE LA GARANTIE

La garantie ne s’applique pas notamment dans les conditions d’installation,
d’utilisation, de mise en œuvre ou d’entretien non conforme à la norme en
vigueur du pays, aux règles de l’art et à la notice d’utilisation du constructeur.
Pour toute autre question concernant la garantie, contactez votre installateur
ou votre revendeur.

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:19 Page25

RF_prog:RF_prog_ACOVA_7L 22/10/2010 09:20 Page174
