ACME FCHD08 User guide [ml]

Eyes Video Glasses

Bedienungsanleitung

Bitte vor Inbetriebnahme sorgfältig lesen!

Please read carefully before using the camera!

Manuel d’instructions

attentivement avant d’utiliser le modèle!

Cuidado, leer atentamente antes de utilizar!

ACME the game company,

V-

A lire

Instruction manual

Manual de uso

Vers.:1.0

"FlyCamOne", “CarCamOne” und das “FlyCamOne” Logo sindregistrierteMarkenvon
© copyright 2011 von ACME the game company GmbH

Deutschland

Sicherheitshinweise

WARNUNG:

BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:

- SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS

- STELLEN SIE KEINE FLÜSSIGKEITS
GEFÜLLTEN
GEFÄSSE WIE VASEN AUF DAS GERÄT

- VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE

- DEMONTIEREN SIE NICHT DAS GERÄT

- IM INNERN BEFINDEN SICH KEINE TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST­MITARBEITERN DURCHFÜHREN

Informationen zum enthaltenen LiPO-Akku

ACHTUNG

Wenn ein Akku nicht ordnungsgemäß
ausgetauscht wird, besteht Explosionsgefahr.
Tauschen Sie den Akku stets durch einen vom
Hersteller empfohlenen Akku desselben oder
eines entsprechenden Typs aus. Entsorgen Sie
alte Akkus entsprechend den Anweisungen
durch den Hersteller.

SERVICE & SUPPORT

ACME the game company GmbH

Tel: [phone]

[e-mail]

http://www.flycamone.com

Es besteht Brand-, Explosions- und
Verbrennungsgefahr. Zerlegen Sie nicht den
Akku.
Vermeiden Sie die Erhitzung des Akkus über
die unten genannte Temperatur und
verbrennen Sie sie nicht.

LiPO-Akku <60°C

Hiermit erklären wir, dass dieses Modell den
grundlegenden Anforderungen und den anderen
relevanten Vorschriften der Richtlinie
2004/108/EG entspricht. Eine Kopie der
Konformitätserklärung kann unter der oben
genannten Adresse angefordert werden.

In dem Produkt ist ein LiPo-Akku enthalten.
Bringen Sie verbrauchte Akkus zu einer dafür
vorgesehenen Sammelstelle.

Der Hersteller haftet nicht für den Verlust von Aufnahmen durch Fehlfunktion oder für Defekte des
Gerätes, Speichermediums oder des Zubehörs.

BEACHTEN SIE: Die Privatsphäre anderer ist auch gesetzlich geschützt und sollte tabu sein. Das
Aufzeichnen Dritter kann eine strafbare Handlung sein. Sie sind für Ihr Handeln verantwortlich.

CE Deklaration

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von
elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der
ACME thegamecompany GmbH wurden
hochwertige wiederverwertbare Komponenten
in diesem Produkt verbaut. Dieses Symbol auf
Produkten und/oder Begleitdokumenten
besagt, dass das Produkt am Ende der
Lebensdauer getrennt vom Hausmüll entsorgt
werden muss.
Bringen Sie diese Produkte, auch den Akku,
zur ordnungsgemäßen und umweltfreundlichen
Entsorgung zu Ihrer nächsten Sammelstelle
(bzw. Recyclinghof).

Industriestr. 10a

33397 Rietberg

Germany

oder

2

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen

V-Eyes Brille

BasismodulKopfhörer Anleitung

AV-Kabel - Chinch auf 3,5 mm Klinke

3

Akku aufladen

Die FlyCamOne HD V-Eyes Video Brille ist mit hochwertigen Videobausteinen ausgestattet

die eine Bildschirmdiagonale von 68“/172cm bei einer Auflösung von 640x480xRGB (922K)

FlyCamOne HD Videobrille

Epilepsie-Warnung

Bei manchen Personen kann es in besonderen Fällen zu epileptischen Anfällen oder
Bewusstseinsstörungen kommen, wenn sie bestimmten Blitzlichtern oder Lichteffekten
ausgesetzt sind. Diese Personen können möglicherweise bei der Benutzung von Computer­und Videospielen einen Anfall erleiden. Hiervon können auch Personen betroffen sein, deren
Krankheitsgeschichte bislang keine Epilepsie aufweist und die nie zuvor epileptische Anfälle
gehabt haben.

Falls bei Ihnen oder einem Familienmitglied unter Einwirkung von Blitzlichtern schon einmal
Symptome aufgetreten sind, die möglicherweise mit Epilepsie zusammenhängen (wie
Bewusstseinsstörungen oder Anfälle), wenden Sie sich bitte an Ihren Arzt, bevor Sie das
Produkt benutzt. Sollten während der Benutzung Symptome wie Schwindelgefühl,
Sehstörungen, Augen- oder Muskelzucken, Bewusstseinsverlust, Desorientierung, jegliche
Art von unfreiwilligen Bewegungen oder Krämpfen auftreten, beenden Sie die Anwendung
umgehend und konsultieren Sie einen Arzt, bevor Sie das Produkt erneut verwenden.

Rechtlicher Hinweis

In einigen EU-Ländern ist die Nutzung des FlyCamOneV-Eyes Systems und das gleichzeitige
Steuern eines Flugzeugmodells nicht gestattet.

Nutzen Sie das System immer zu zwei Personen:
Ein Pilot, der das Modell steuert, sowie ein virtueller Pilot, der das FlyCamOne System trägt,
oder Sie verbinden zwei RC-Anlagen über den Trainerport,
während das FlyCamOne V-Eyes System mit dem FlyCamOne LinX gesteuert wird.

simulieren.

Empfehlung

Beim Kauf dieses Gerätes ist der enthaltene Akku nicht vollständig geladen. Laden Sie den
Akku zunächst vollständig auf, bevor Sie die FlyCamOne HD Brille in Gebrauch nehmen.

Verbinden Sie das Basismodul der Videobrille mit der Transmitter Empfangseinheit
(FCHD03) und verwenden Sie die USB Buchse zum Laden. Der Ladevorgang wird durch die
rote Funktions-LED angezeigt und leuchtet grün wenn der Vorgang abgeschlossen ist. Der
Ladevorgang dauert ca. 2 Stunden. Optional kann der Akku auch über die Mini USB- Buchse
am Basismodul aufgeladen werden.

4

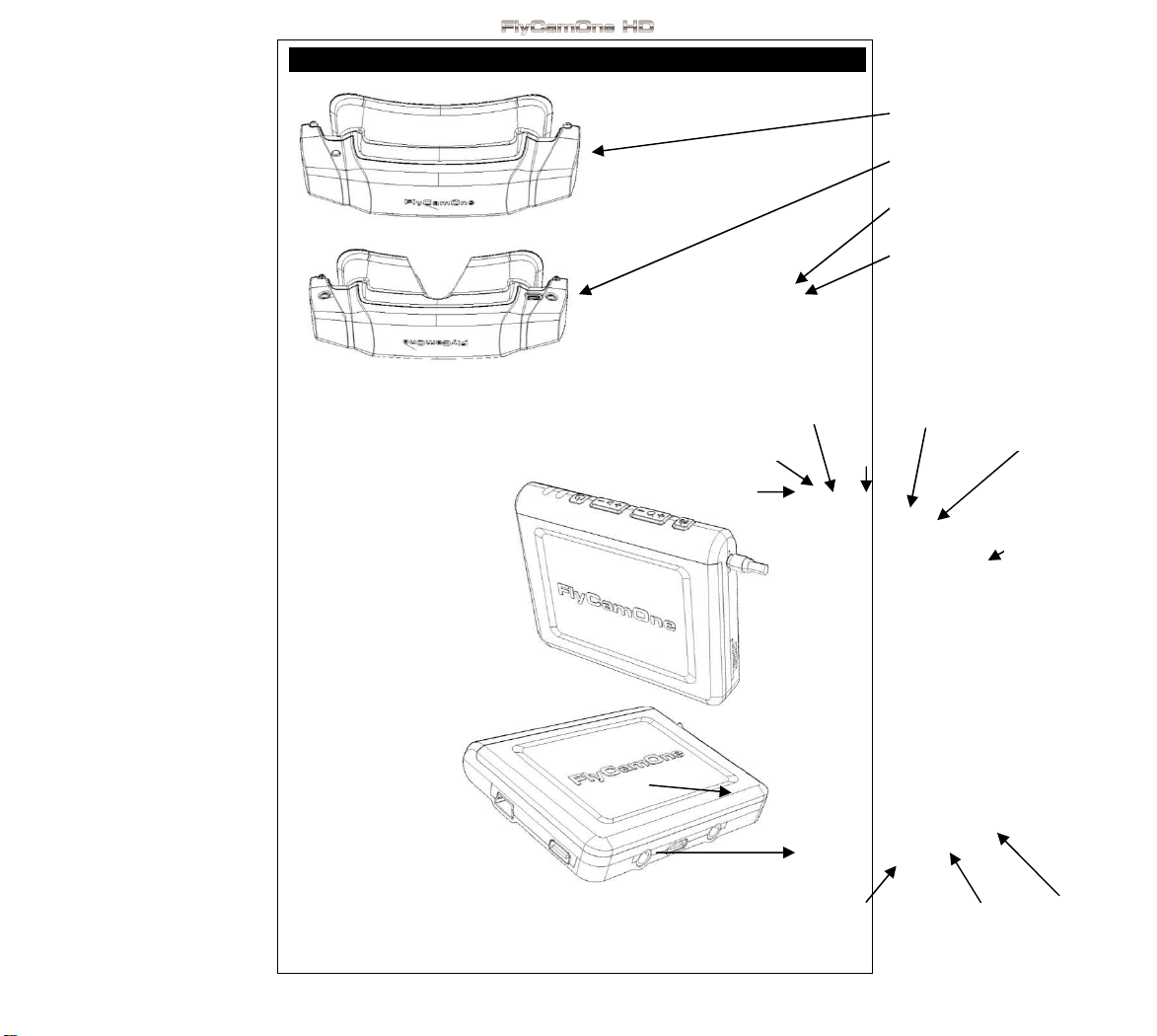

Funktionsübersicht

- Aufbau

Lautstärk

e

IN

Mini- USB

10-Pin-Bus

PPM Signal I/O-Port Brille AV-

Betriebsanzeige

LinX Anzeige

Ein-/Aus

Gyroskop-Reset

Kopfhörerbuchse links

Kabel zur V-Eyes Basis

Kopfhörerbuchse rechts

ZoZoom

Binden

LinX Antenne

5

Inbetriebnahme

Für den Betrieb der V-Eyes Videobrille in Verbindung mit der FlyCamOne HD ist das
Videoübertragungssystem (FCHD03) notwendig.
Schieben Sie die V-Eyes Basis auf den Video-Empfänger und verriegeln Sie diesen. (Öffnen
Sie den Empfänger indem Sie das Batteriefach zur Schalterseite schieben).
Stecken Sie das Kabel der Brille in die Buchse an der Unterseite der V-Eyes Basis.
Schalten Sie nun alle Komponenten ein (Kamera, Sender, Empfänger und V-Eyes Basis)
Wählen Sie den gleichen Kanal bei Sender und Empfänger. Das Livebild der Kamera
erscheint in der Videobrille.

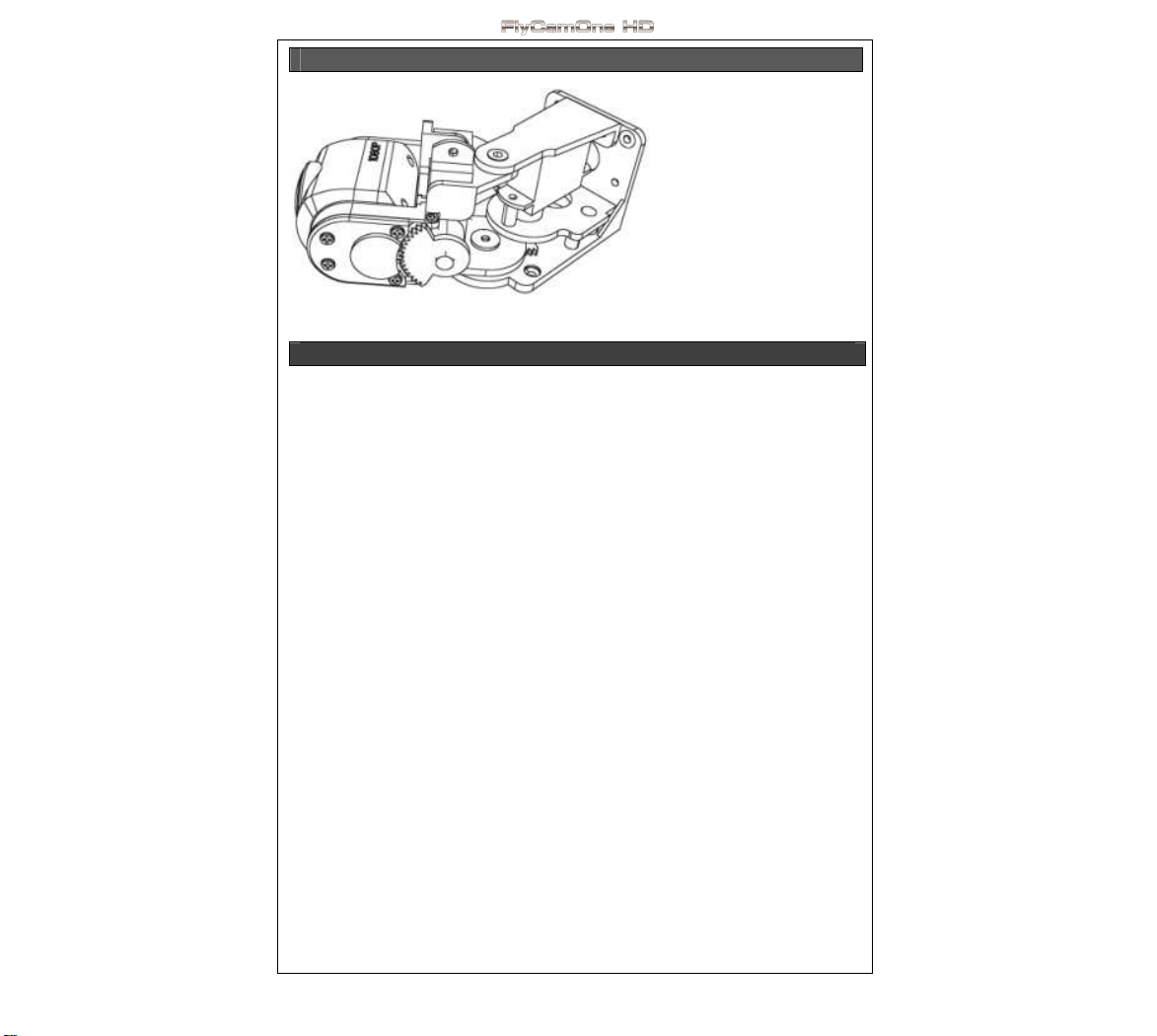

Sie haben nun zwei Möglichkeiten, die Daten des Head-Tracking an die Kamera zu
übertragen.
Integriert in der Basis ist die LinX Steuerung mit der Sie die Funktionen Ansprechen können
(FlyCamOne HD 1080p) – das Aufstecken der Antenne ist dazu notwendig – Die Reichweite
beträgt bis zu 160m

Video Empfänger LinX-
Antennenkabel

PPM-Kabel Kabel zu Brille
zum Trainer­port

Die zweite Variante ist die Übertragung über den Trainerport einer geeigneten RC-Anlage.
Verbinden Sie hierzu die Basis mit einem zu Ihrer Anlage passenden Trainerportkabel und
konfigurieren Sie diese. Für diese Variante ist auf Empfängerseite die Verbindung der
Kamera mit dem entsprechenden RX-Kabel notwendig. Die Funktionen „Zoom“ und
„Start/Stop“ können über zwei weitere freie Kanäle konfiguriert werden. Entnehmen Sie diese
Einstellung der Anleitung zum RX-Kabel (1080p)

6
