ACME CamOne Stratos 9 User Manual [ml]

www.CamOneTec.de

Bedienungsanleitung

Bitte vor Inbetriebnahme sorgfältig lesen!

CamOne Stratos+

Mega Diversity Screen

9”

Dank der neusten 5.8GHz Technik ist der Bildschirm optimal für den

Vers.: 1.0

“CamOneTec”, “CarCamOne” und das “FlyCamOne” Logo sind registrierte Marken von ACME the game company GmbH, Deutschland
© Copyright 2015 ACME the game company GmbH

Einsatz mit 2.4GHz / 355MHz RC-Anlagen geeignet.

www.CamOneTec.com

2

Sicherheitshinweise

Defekte des Gerätes, Speichermediums

WARNUNG:

BEACHTEN SIE FOLGENDE HINWEISE,
UM STROMSCHLÄGE ODER SCHÄDEN
AM PRODUKT AUSZUSCHLIESSEN:

• SETZEN SIE DAS GERÄT NICHT REGEN,
FEUCHTIGKEIT, TROPF- ODER
SPRITZWASSER AUS
BRINGEN SIE DAS GERÄT

• VERWENDEN SIE AUSSCHLIESSLICH
EMPFOHLENE ZUBEHÖRTEILE

• DEMONTIEREN SIE NICHT DAS GERÄT

• IM INNERN BEFINDEN SICH KEINE

TEILE,
DIE VOM BENUTZER GEWARTET
WERDEN KÖNNEN.
LASSEN SIE WARTUNGSARBEITEN VON
QUALIFIZIERTEN KUNDENDIENST­MITARBEITERN DURCHFÜHREN

SERVICE & SUPPORT

ACME the game company GmbH

Boikweg 24

33129 Delbrück

Germany

Tel.: [phone]

[e-mail]

oder

http://www.CamOneTec.com

CE Deklaration

Hiermit erklären wir, dass dieses Modell den

grundlegenden Anforderungen und den

anderen relevanten Vorschriften der Richtlinie

1999/5/EG entspricht. Eine Kopie der

Konformitätserklärung kann unter der oben

genannten Adresse angefordert werden.

Der Hersteller haftet nicht für den Verlust

von Aufnahmen durch Fehlfunktion oder für

oder des Zubehörs.

Beachten Sie: Die Privatsphäre anderer ist

auch gesetzlich geschützt und sollte tabu

sein. Das Aufzeichnen Dritter kann eine

strafbare Handlung sein. Sie sind für Ihr

Handeln verantwortlich.

WEEE Reg. Nr.: DE64989527

Benutzerinformation zur Entsorgung von

elektrischen und elektronischen Geräten

Entsprechend der Firmengrundsätze der ACME

the game company GmbH wurden hochwertige

wiederverwertbare Komponenten in diesem

Produkt verbaut. Dieses Symbol auf Produkten

und/oder Begleitdokumenten besagt, dass das

Produkt am Ende der Lebensdauer getrennt vom

Hausmüll entsorgt werden muss.

Bringen Sie diese Produkte, auch den Akku, zur

ordnungsgemäßen und umweltfreundlichen

Entsorgung zu Ihrer nächsten Sammelstelle

(bzw. Recyclinghof).

www.CamOneTec.com

www.CamOneTec.com

Inhaltsverzeichnis

Lieferumfang ........................................................................................................... 4

Inbetriebnahme ................................................................................................ 5

Akku laden ........................................................................................................... 6

Sonnenschutz ................................................................................................ 6

Anschlüsse ........................................................................................................... 7

Tastenerklärung ................................................................................................ 8

Bildschirmsymbole ................................................................................................ 9

Menü ..................................................................................................................... 9

Technische Daten ................................................................................................ 10

Service und Reparatur ..................................................................................... 10

Zubehör ........................................................................................................... 11

3

www.CamOneTec.com

4

Lieferumfang

Überprüfen Sie die Vollständigkeit bevor Sie das Gerät in Betrieb nehmen!

CamOne Stratos+ 9“ Mega

Diversity Screen

Sonnenschutz

2x 5.8GHz Empfängerantenne Bedienungsanleitung

12V DC-Kabel 12V DC-Kabel 2x

mit BEC-Stecker mit BEC-Buchse AV-Out Kabel

Folgendes wird zur weiteren Inbetriebnahme benötigt:

Halterung mit Standard-Stativschraube zur Befestigung des Gerätes

www.CamOneTec.com

Inbetriebnahme

CamOne Stratos+ 9“ Mega

5,8GHz Diversity Screen

Tauchen Sie ein in die faszinierenden Möglichkeiten der Foto- und Videowelt und übertragen Sie ihre

Aufnahmen kabellos, sicher und live auch über eine große Entfernung.

Der neu entwickelte CamOne Stratos+ 9“ Mega 5,8GHz Diversity Screen trumpft mit modernster

Technik auf und ist sowohl für den Hobby- als auch für den professionellen Einsatzbereich

hervorragend geeignet.

Die moderne Systemelektronik filtert mithilfe der beiden integrierten 5,8GHz Empfänger das beste

verfügbare Signal raus und liefert dadurch ein scharfes und störungsfreies Livebild. Wählen können

Sie dabei zwischen unterschiedlichen Bändern mit jeweils 8 Kanälen.

Highlights

• Zweifache Signalabtastung für automatische Empfangsoptimierung

• DNR-Funktion

• Auto Scan Funktion

Rechtlicher Hinweis

In einigen EU-Ländern ist die Nutzung von FPV-Systemen und das gleichzeitige Steuern eines

Flugzeugmodells untersagt. Stellen Sie sicher, dass die verfügbaren Frequenzen in Ihrem

Anwendungsgebiet zugelassen sind!

Empfehlung

Nutzen Sie das System immer mit 2 Personen:

Ein Pilot, der das Modell steuert, sowie ein virtueller Betreiber, der den 5,8GHz Diversity Screen

kontrolliert.

Schrauben (handfest) Sie zunächst die mitgelieferten 5,8GHz Antennen in die dafür vorgesehenen
Gewinde ein.
Die Stromversorgung erfolgt über eingelegten wechselbaren LiPo-Akku, achten Sie bei der
Verwendung darauf dass dieser ausreichend geladen ist.
Um den Bildschirm in Betrieb zu nehmen, drücken Sie den rechten An-/Aus Schalter für 3 Sekunden.
Die LED leuchtet blau auf.
Der Bildschirm scannt jetzt automatisch die Kanäle auf ein Videosignal durch und zeigt Ihnen das
Videobild an.

5

www.CamOneTec.com

6

Laden des

intern

en

LiPo

-

Akkus

Sonnenschutz

Um den internen LiPo-Akku zu laden, benötigen Sie das separate Steckernetzteil
(HS1126; nicht im Lieferumfang enthalten).

Stecken Sie das Netzteil in eine geeignete Steckdose, danach in die „DC IN“ Buchse des Bildschirms.
Während des Ladevorganges leuchtet die rechte LED (neben den Tasten) rot auf. Sobald dieser
abgeschlossen ist, erlischt diese LED.

Zusätzlich kann der interne LiPo-Akku über einen externen Akku geladen werden.
Dieser Akku sollte mindestens 11,1 Volt und 2600mAH haben.
Bitte beachten Sie, dass Schäden, die aus unsachgemäßer Handhabung oder Anschluss einer nicht
geeigneten Stromquelle resultieren, nicht von der Garantie abgedeckt sind.
Führen Sie diese Arbeit daher sorgfältig und nur dann durch, wenn Sie sich mit der Technik
auskennen und sich der entsprechenden Gefahren bewusst sind. Stellen Sie sicher, dass die
verwendete Stromquelle über ausreichend Kapazität verfügt!
Der LiPo Akku ist wechselbar.
Um diesen heraus zunehmen, ziehen Sie den Riegel nach unten heben den Akku über eine
Auskerbung nach Oben raus.
Zum Einlegen, führen Sie den Akku schräg in den Schacht ein, so dass die Kontakte zum Bildschirm
zuerst eingedrückt sind.

Bitte beachten Sie, dass Schäden, die aus unsachgemäßer Handhabung oder Anschluss einer nicht
geeigneten Stromquelle resultieren, nicht von der Garantie abgedeckt sind.
Führen Sie diese Arbeit daher sorgfältig und nur dann durch, wenn Sie sich mit der Technik
auskennen und sich der entsprechenden Gefahren bewusst sind. Stellen Sie sicher, dass die
verwendete Stromquelle über ausreichend Kapazität verfügt!

Um den Bildschirm auch bei Sonneneinstrahlung optimal zu nutzen, verwenden Sie den
Sonnenschutz.
Diesen können Sie einfach um den Bildschirm befestigen.

Auf der Unterseite des Bildschirms befindet sich die Aufnahme für das Stativgewinde. Damit ist die
Montage auf einem Stativ möglich. Achten Sie darauf, dass sich um Zollgewinde handelt.

www.CamOneTec.com

7

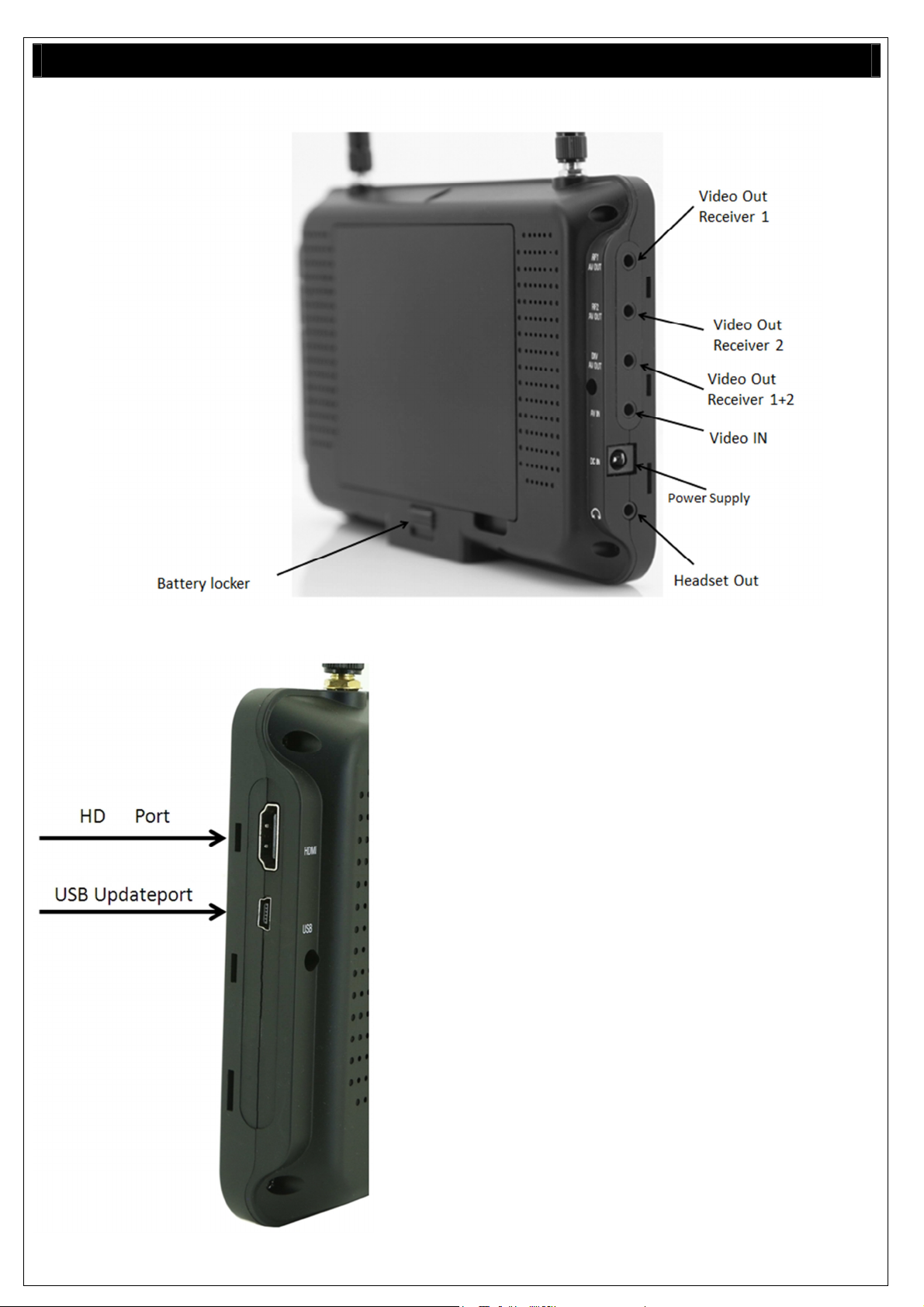

Anschlüsse

HD Schnittstelle / Wiedergabe

Der Bildschirm verfügt über eine HD 1.3 IN­Schnittstelle. Über diese können von einer
HD Videoquelle Filmmaterial abspielt werden.

USB-Port

Der Bildschirm verfügt über einen USB-Port um
diesen auf die neueste Firmware upzudaten.
Dazu werden auf der Homepage des Herstellers
Informationen bereitgestellt.
Der USB-Eingang dient nicht zur
Stromversorgung.

www.CamOneTec.com

8

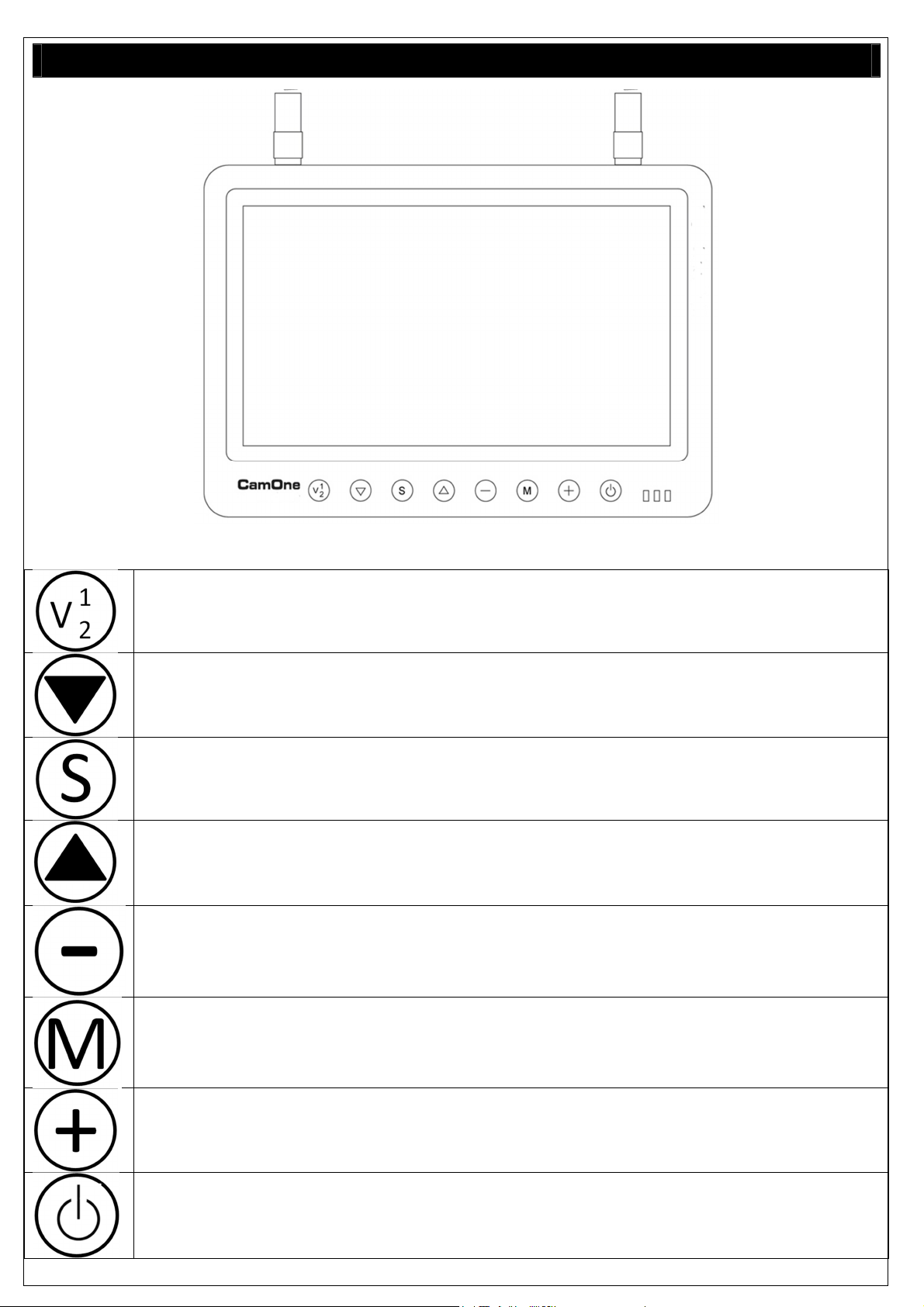

Tastenerklärung

Empfänger Wahl

Band Wahl

SCAN Funktion

Kanal Wahl

Minustaste

MENU

Plustaste

Power (An/ Aus)

Halten Sie die An/ Aus Taste solange gedrückt bis das Eröffnungsbild erscheint

Manuelle Wahl der beiden Empfänger

Manuelles verändern des Signal-Bandes A/B/F

Der Bildschirm durchsucht (Auto Scan Funktion) automatisch alle Bänder und Kanäle

Manuelles verändern des Kanals 1-8

Änderung der Bildschirm Helligkeit und Menüeinstellung

Einmalklick zur Einblendung der Bildschirmsymbole
Doppelklick um in das Menü gelangen

Änderung der Bildschirm Helligkeit und Menüeinstellung

www.CamOneTec.com

9

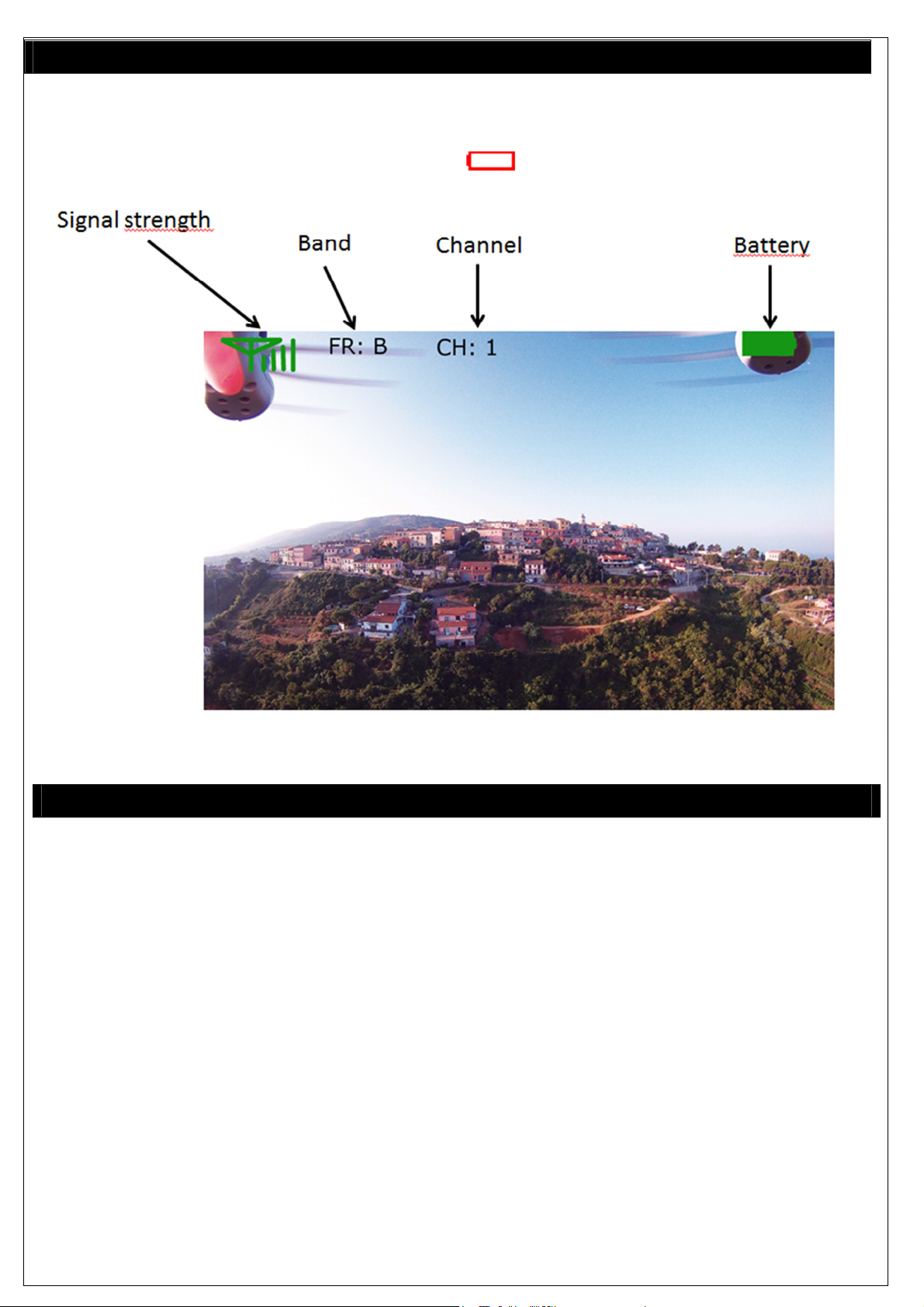

Bildschirmsymbole

Men

ü

Änderungen des Frequenzbandes oder des Kanals werden unmittelbar im Bild angezeigt.
Wenn die Batterieanzeige keine Ladestatusbalken mehr angezeigt , muss der Akku geladen

werden.

Drücken Sie den „MENU“ Knopf zweimal um in die Menü-Auswahl zu gelangen.
Sie können den Bildschirm nach Ihren Vorgaben einstellen.

Durch Drücken der „MENU“ Taste können Sie zwischen den einzelnen Menüpunkten wechseln.
Um im einem Abschnitt den Wert zu verändern, drücken Sie die „Minus- / Plus Taste“. Das Menü
schließt sich nach 5 Sekunden automatisch falls keine Tasten mehr betätigt werden.

Menüstruktur

-Helligkeit (zusätzlich lässt sich der Wert im LiveBild mit den „Minus- / Plus
Tasten“einstellen)

-Kontrast

-Farbe

-Lautstärke

-RF Sel. (manuelle Auswahl der Empfängsmodule)

-Modus (16:9 oder 4:3)

-Rotation (Bilddrehung in vier Lagen)

-Sprache (siehe Technische Daten)

-Reset (Zurücksetzen der Einstellung auf die Werkeinstellung

-Exit (Verlassen des Menüs)

www.CamOneTec.com

10

Techni

sche Daten

Service und Repa

raturen

Bildschirmgröße: 9“ | 228,6 mm
Abmessungen: 230 x 155 x 26 mm
Auflösung: 1024 x 600 Pixel
Bildschirmtyp: TFT LCD Monitor, LED backlight
Helligkeit: 500 cd/m2
Kontrast: 700:1
Halterung: Stativgewinde / Schiebeeinsatz
Frequenz: ISM 5.8 GHz
Kanäle:

Anschlüsse: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)

DIV AV Out (Video, Mono Audio output)
AV IN (Video)
USB Updateport

HD1.3 IN
Betriebsspannung: DC-IN 7- 22,2 V
Akku: 1800mAH LiPo Akku
Gewicht: ca. 795g
Lautsprecher: 8Ω/ 1W X 2
Betriebstemperatur: 0° C ~ +50° C
Sprachen: Englisch, Französisch, Deutsch, Spanisch,

Portugiesisch, Japanisch, Russisch, Italienisch,
Niederländisch und Chinesisch

Informationen über Service und Reparaturen können Sie sich bei Ihrem Händler oder unter
www.CamOneTec.com einholen.

Bei weiteren Fragen wenden Sie sich bitte an unseren Service
(Tel. [phone] oder per Mail [e-mail]).

www.CamOneTec.com

11

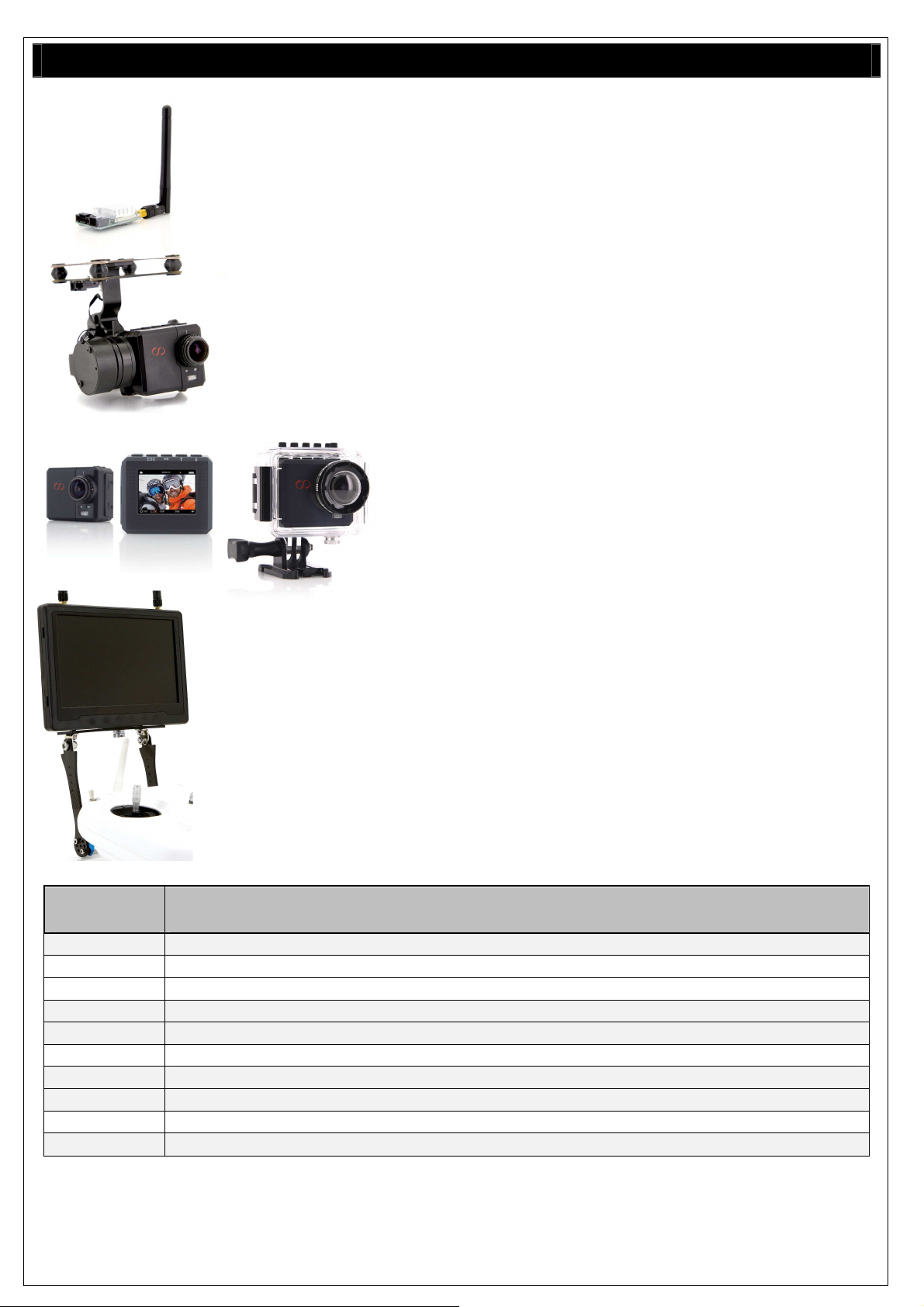

Empfohlenes

Zubehör

CamOne Bildschirmhalter

– Art.Nr. FCHD7X

- Reichweite 300 Meter

CamOne Gravity Air 2D Gimbal – Art. Nr. DJB131

- absorbiert Vibrationen und andere Einflüße von außen

- Tilt Position unabhängig der Fernsteuerung justierbar

- Metallendanschläge

- kompakte Bauweise

inkl. vieler Halterung

- Full HD 1080 p

CamOne Video Transmitter – Art. Nr. FCHD91

- 5.8GHz 25mW

- 30g leicht

CamOne infinity Full HD Kamera – Art. Nr. COIN01

- sehr leicht

- 30 Meter wasserdicht

Befestigen Sie den Bildschirm direkt an der
Fernsteuerung

Artikel.-Nr.: Artikel

FCHD7X CamOne Bildschirmhalter
HS1126 Stratos Netzteil 220V 12V
FCHD38 FlyCamOne FPV-Kopf mit 2 Servos
FCHD58 FlyCamOne HD RX Kabel
FCHD15 FlyCamOne HD GPS Modul
FCHD20 FlyCamOne HD HDMI Kabel
FCHD21 FlyCamOne HD AV Kabel
FCHD23 FlyCamOne HD 5.8GHz Adaptar Kabel
FCHD24 FlyCamOne HD Kabelverlängerung 200cm
FC3104 5.8GHz Transmissionset Antenne

Viele weitere unserer Artikel finden Sie auf unserer Homepage (www.camonetec.com) oder in gut sortierten Fachgeschäften.

www.CamOneTec.com

12

Safety Advice

www.CamOneTec.de

Manual

Please read before use!

CamOne Stratos+ 9“

Mega Diversity Screen

Thanks to the newest 5.8GHz technology, the Diversity screen is ideal

Vers.: 1.0

“CamOneTec”, “CarCamOne” and the “FlyCamOne” Logo are registered trademarks of ACME the game company GmbH, Germany
© Copyright 2015 ACME the game company GmbH

for use in combination with 2.4GHz / 355MHz RC Systems-.

www.CamOneTec.com

13

WARNING:

Follow these instruction to prevent
damage of the unit:

• DO NOT USE UNPROTECTED IF
RAIN OR WATER. PREVENT
CONTACT WITH ANY KIND OF
LIQUIDS.

• USE RECOMMENDED
ACCESSORIES ONLY.

• DO NOT DISASSEMBLE.

• THERE ARE NO INTERNAL PARTS THAT

NEED TO ME MAINTENANCE.

• REPAIRS SHOULD BE CARRIED OUT BY
QUALIFIED PERSONNEL ONLY.

SERVICE & SUPPORT

ACME the game company GmbH

Boikweg 24

33129 Delbrück

Germany

Tel.: [phone]

[e-mail]

or

http://www.CamOneTec.com

CE Declaration

Herewith we declare that this item is

in accordance with the essential
requirements and other relevant

regulations of the directive

1999/5/EC. A copy of the original

declaration of conformity can be

obtained at the address above.

The manufacturer is not liable for the loss of

recordings due to malfunction or defect of the

device, storage medium or accessories.

The privacy of others is protected by law and

should be respected. The recording of third party

can be an illegal act. You are responsible for your

actions.

WEEE Reg. No.: DE64989527

Information for disposal of crossed Bin

marked products

This symbol is marked on a product or

packaging, it means that the product

including the batteries must not be

disposed of with your general household

waste. Only discard electrical/electronic

items in separate collection schemes,

which cater for the recovery and recycling

of materials contained within. Your co-

operation is vital to ensure the success of

these schemes and for the protection of

the environment.

www.CamOneTec.de

www.CamOneTec.com

Index

Content of the box ................................................................................................ 15

Activation ..................................................................................................................... 16

Charging the battery ................................................................................................ 17

Sunshield ........................................................................................................... 17

Connection Ports ........................................................................................................... 18

Buttons ...................................................................................................................... 19

Display Icons ........................................................................................................... 20

Menu ........................................................................................................... 20

Technical Details ........................................................................................................... 21

Service ….................................................................................................................. 21

Accessories ........................................................................................................... 22

14

www.CamOneTec.com

15

Content of the box

Please check the completeness before use!

CamOne Stratos+ 9”

Mega Diversity Screen

Sun Shield

2x 5.8GHz Antenna Manual

12V DC-Cable 12V DC-Cable 2x

with BEC-Plug with BEC-Port AV-Out Cable

Further recommended equipment for using the product:

Mount with standard Tripod- Screw for fixation

www.CamOneTec.com

Activation

CamOne Stratos+ 9“ Mega

5.8GHz Diversity Screen

Step into the fascinating possibilities of the Photo- and Video world and transmit your recordings

wireless, safe and live over a long distance.

The new developed CamOne Stratos+ 9“ Mega 5.8GHz Diversity Screen boasts with latest

technology and and is perfectly suited for amateur- and professional applications.

Using the 2 integrated 5.8GHz receivers, the modern system electronics filters the

best available signal and shows a sharp and interference- free live picture.

You can choose between several bands that offer 8 channels.

Highlights

• Dual Signal- Scan for automated reception optimization

• Black Bars fade out Function

• DNR-Function

• Auto Scan Mode

Legal Note

Some EU-countries do not allow usage of FPV-Systems and simultaneous control of a

RC model. Make sure that the available frequencies are allowed in your area!

Advice

Always use this system with two persons:

One pilot controlling the model and one virtual operator controlling the 5.8GHz diversity

screen.

First attach the supplied 5.8GHz antennas to the appropriate threads. Make sure that
they are screwed in firmly. The power is supplied by an internal LiPo- battery, please make sure that it
is charged sufficiently.

To activate the screen, press the On/Off- button on the right side for 3 seconds.
The LED (blue) switches on.

The screen will now automatically scan the channels for a video signal.

16

www.CamOneTec.com

17

Charging the internal LiPo

- Battery

Sunshield

To charge the internal battery, the separately available Power Adaptor is required
(HS1126; not included).

Connect the Power Adaptor to a power socket and then into the „DC IN“ plug of your screen.
During charging, the right LED (next to the Power Button) flashes red. The LED shuts off as soon as
charging is finished.

You may also charge the internal battery through an external LiPo battery.
This battery should contain at least 7.4 Volt and 2600mAH.

Please note that damages resulting from improper use or connection of an unsuitable power source
are not covered under warranty. Carry out changing operations carefully and well aware of the

technics and potential risks involved. Make sure that the power source used has sufficient capacity!
The battery is replaceable. To remove it, pull down the locker that is located underneath the battery
(backside of the screen) and then lift up the battery block by using the notch that is located next to the
locker. To re-connect the battery, insert it by holding it towars the golden contacts at first.

Add the sunshield to use the screen in bright light without limitations.
Simply fix it around the screen.

The tripod thread is located on the bottom of the screen. This way you are able to attach the screen on
a regular tripod screw.

www.CamOneTec.com

18

Connection

Ports

HD Port

The screen features a HD1.3 IN-Port.
This helps you to play back video
materials from a HD source.

USB-Port

The screen can be updated through
USB-Port. Please visit our homepage
to check firmware updates.
The USB-Port is not a power supply

www.CamOneTec.com

19

Buttons

Receiver Selection

Band Selection

SCAN Mode

Channel Selection

Minus

MENU

Plus

Power (On/ Off)

Choose between Receiver 1 + 2

Choose between bands A/B/F

The screen automatically scans (Auto Scan Mode) all bands and channels

Switch through the channels 1-8

Reduces the brightness and the marked menu setting

Press once to make the icons visible
Double press to enter the main menu

Raises the brightness and the marked menu setting

Keep pressed to switch on the screen

www.CamOneTec.com

20

Menu

Display Icons

Changes will be shown on the display, no matter if you change the frequency or channel.
If the battery indicator shows an empty battery ( ), the battery needs to be recharged.

Double press the „MENU“ button to enter the Menu.
Here you can adjust the settings according to your needs.

By pressing the „MENU“ button, you can switch through the different menu steps.
To adjust a marked setting, please press the „Minus- / Plus“ buttons. If no further buttons are pressed,
the menu will automatically close after 5 seconds.

Structure

-Brightness (this can also be adjusted during live transmission by pressing the
Minus/Plus buttons)

-Contrast

-Colour

-Volume

-RF Sel. (manual selection of the reception source)

-Mode (16:9 or 4:3)

-Rotation (Image rotation)

-Language (see available languages in the Technical Details)

-Reset (Reset to factory settings)

-Exit

www.CamOneTec.com

21

Technical Details

Service and Repairs

Screen size: 9“ | 228,6 mm
Size: 230 x 155 x 26 mm
Resolution: 1024 x 600 Pixel
Screen type: TFT LCD Monitor, LED backlight
Brightness: 500 cd/m2
Contrast: 700:1
Mounting: Tripod thread
Frequency: ISM 5.8 GHz
Channels:

Ports: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)

DIV AV Out (Video, Mono Audio output)
AV IN (Video)
USB Updateport

HD1.3 IN
Operation voltage: DC-IN 7- 22,2 V
Battery: 1800mAH LiPo Akku
Weight: ca. 795g
Speakers: 8Ω/ 1W X 2
Operation temperature: 0° C ~ +50° C
Languages: English, French, German, Spanish, Portuguese,

Japanese, Russian, Italian, Dutch and Chinese

Information about service and repairs can be obtained from your dealer or at www.CamOneTec.com.
If you have detailed questions, please contact us at:

(Tel. [phone] or by mail [e-mail]).

www.CamOneTec.com

22

Recommended Accessories

CamOne Screenmount

– Art.No. FCHD7X

- Range 300 Meter

CamOne Gravity Air 2D Gimbal – Art. No. DJB131

- absorbs vibrations and other influences

- Tilt Position adjustable without controller

- Metal End stops

- Compact size

Incl. many mounts

- Full HD 1080p

CamOne Video Transmitter – Art. No. FCHD91

- 5.8GHz 25mW

- 30g only

CamOne infinity Full HD Camera – Art. No. COIN01

- very light

- 30 Meter waterproof

Mount the screen directly to your RC­Controller.

Art.No.: Product

FCHD7X CamOne Screenmount
FCHD77-N Stratos Power Adaptor 220V 12V | 1,5A | 3,5mm
FCHD38 FlyCamOne FPV-Head with 2 servos
FCHD58 FlyCamOne HD RX Cable
FCHD15 FlyCamOne HD GPS Module
FCHD20 FlyCamOne HD HDMI Cable
FCHD21 FlyCamOne HD AV Cable
FCHD23 FlyCamOne HD 5.8GHz Adaptor Cable
FCHD24 FlyCamOne HD Extension Cable 200cm
FC3104 5.8GHz Transmissionset Antenna

Find more accessories on our homepage (www.camonetec.com) or check your nearest dealer.

www.CamOneTec.com

23

www.CamOneTec.de

Manuel d’utilisation

A lire avant utilisation!

CamOne Stratos 9“

Ecran Mega Diversity

Nouvelle technologie 5.8GHz pour une utilisation optimisée avec des systèmes RC en 2.4GHz /

Vers.:1.0

“CamOneTec”, “CarCamOne” and “FlyCamOne” are registered Trademarks by ACME the game company GmbH, Germany
© Copyright 2014 ACME the game company GmbH

355MHz

www.CamOneTec.com

24

Avertissements:

Avertissements sur les batteries

Déclaration CE

Conseil de sécurité

Il est indispensable de suivre les instructions ci-après
afin d’éviter d’endommager votre caméra:

-NE PAS UTILISER LE PRODUIT EN CONDITIONS
PLUVIEUSES.

-N’UTILISER QUE LES ACCESSOIRES
COMPATIBLES

-NE PAS TENTER DE DEMONTER

-AUCUN COMPOSANT INTERNE NE NECESSITE
D’ENTRETIEN PARTICULIER

-LES REPARATIONS NE DOIVENT ETRE FAITES
QUE PAR LE PERSONNEL QUALIFIE.

Une mauvaise utilisation de la batterie peut être à
l’origine d’explosion ou de fumées qui peuvent être
nuisibles pour les biens et personnes.
Ne jamais charger une batterie LiPo endommagée.
Arrêter immédiatement la charge si la batterie LiPo

La charge et le stockage de la batterie doivent se faire dans
des pièces dont la température est comprise entre 10°C et
50°C. Ne jamais entreposer dans un endroit où la
température est supérieure à 50°C.

devenait chaude ou se déformait.

Nous déclarons par la présente que ce produit est en
règle avec les directives relatives aux normes
2004/108/EC.
Une copie de l’original de la déclaration de
conformité est disponible sur simple demande à
l’adresse suivante : [e-mail]

WEEE Reg. Nr.: DE64989527

Informations relatives aux produits recyclables.

Le symbole ici présent sur le produit que vous venez
d’acheter signifie que celui-ci contient des composants
susceptibles d’être recyclés. Pour cette raison vous ne
pouvez pas jeter ce produit avec vos déchets ménagers. Il
est indispensable que vous preniez contact avec un centre

Les batteries en fin de vie doivent être collectées en

de recyclages des déchets sensibles afin d’assurer le
recyclage de ce produit.

vue d’être recyclées.

Vous devez pour cela vous rapprocher du centre de

collecte le plus proche de chez vous.

La vie privée d’autrui est tabou. Vous ne devez en aucun cas filmer des personnes sans avoir au préalable obtenu leur
consentement.

ATTENTION!

SERVICE & SUPPORT

ACME the game company GmbH

Boikweg 24

33129 Delbrück

Allemagne

Tel: [phone]

[e-mail]

ou

http://www.acme-online.de

www.CamOneTec.com

Sommaire

Contenu de la boite ................................................................................................................................ 4

Mise en marche…................................................................................................................................... 5

Charge de la batterie............................................................................................................................... 6

Pare soleil…............................................................................................................................................ 6

Ports de raccordement............................................................................................................................ 6

Boutons…………..................................................................................................................................... 7

Icones…………….................................................................................................................................... 8

Menu ...................................................................................................................................................... 8

Caractéristiques techniques……………………………………………………;……………………………….9

Service………………................................................................................................................................9

Accessoire .......................................................................................................................................... 10

25

www.CamOneTec.com

26

Contenu de la boite

Assurez-vous que le produit est complet avant de commencer à l’utiliser!

CamOne Stratos 9”

Ecran Mega Diversity

Pare soleil

2x Antennes 5.8GHz Manuel

12V Câble DC 12V Câble DC 2x

Avec BEC avec BEC Câbles AV-Out

Autre équipement optionnel recommandé:

Montage par fixation tripode universelle- Vis de fixation

www.CamOneTec.com

Activation

Charge de la batterie

CamOne

Ecran Stratos 9“ Mega 5.8GHz Diversity

C’est un accessoire indispensable vous permettant de nouvelles possibilités dans le monde

fascinant de la retransmission sans fil sécurisée de photo et vidéo sur des longues distances.

Le nouvel écran CamOne Stratos 9“ 5,8GHz Diversity équipé des dernières technologies de

retransmission est idéal pour les amateurs mais également pour les professionnels.

Equipé de deux récepteurs intégrés en 5.8GHz, il assure une retransmission précise et sans

interférence grâce au système intégré qui va sélectionner le meilleur signal disponible, 8 fréquences

sont disponibles.

Points forts

• Double système de réception pour une réception optimisée

• Possibilité de faire disparaitre du cadre la barre “Menu”

• Fonction DNR

• Mode Auto Scan

Avertissement légal

Certains pays de l’Union Européenne n’autorisent pas l’utilisation simultanée d’un système FPV et
d’un modèle réduit. Assurez-vous que les fréquences disponibles sont autorisées dans la zone où
vous utilisez le système !

Conseil

Utilisez toujours ce système à deux personnes : Un pilote qui contrôle le modèle réduit et un copilote

qui s’occupe

Vous devez en premier lieu fixer les deux antennes en 5.8GHz dans les emplacements situés sur
l’arrête de l’écran. Assurez-vous de fixer ces deux antennes fermement
L’écran est alimenté par une batterie LiPo, assurez-vous qu’elle est suffisamment chargée.

Pour mettre en marche l’écran, vous devez appuyer sur le bouton On/Off situé sur la droite de l’écran
pendant 3 secondes.

L’écran va alors automatiquement effectuer un balayage des fréquences.

Pour charger la batterie, un adaptateur secteur est nécessaire. (FCHD77-N; optionnel).
Connecter l’adaptateur secteur au courant puis à la prise „DC IN“ de l‘écran.

Pendant la charge le témoin LED de droite clignote en rouge. Le témoin s’éteindra une fois la charge
terminée.

Il est également possible de recharger la batterie de l’écran avec un chargeur LiPo standard.
La batterie doit au minimum être de la capacité suivante 7.4 Volt en 2600mAH.

ATTENTION, l’utilisation inappropriée des différents ports de connexion ainsi que d’une source
d’alimentation inadéquate pourraient endommager l’écran. Dans ce cas, aucune garantie ne pourra
être appliquée. Nous vous recommandons donc de manipuler le matériel avec soin et de vous assurer
de vos compétences techniques!

27

www.CamOneTec.com

28

Pare soleil

Utilisez-le en cas de forte luminosité. Il vous suffit de le fixer à l’écran.
Il doit être positionné comme illustré ci après

Une fixation tripode est située sous la tranche de l’écran pour vous permettre de le fixer à un socle
compatible.

www.CamOneTec.com

29

Ports de raccordement

Port HD

L’écran est équipé d’un port HD1.3
IN-Port. Cela va faciliter la lecture sur
un périphérique video HD.

Port USB

L’écran peut être mis à jour via le port
USB. Merci de visiter notre site
internet où seront disponibles les
mises à jour.Le port USB ne permet
pas d’alimenter l’écran.

www.CamOneTec.com

30

Boutons

Sélection du récepteur

Sélection de la bande

Mode SCAN

Sélection de la fréquence

Moins

MENU

Plus

Mise en marche (On/ Off)

Choisir entre le récepteur 1 + 2

Choisir entre la bande A/B/F

L’écran cherche automatiquement (Auto Scan Mode) les banes et fréquences
disponibles.

Choisir l’une des fréquences de 1 à 8

Réduit la luminosité et permet de valider un choix dans le menu

Appuyer une fois pour rendre les icones disponibles
Un double appui permet de rentrer das le menu

Augmente la luminosité et permet de valider un choix dans le menu

Garder ce bouton enfoncé afin d’allumer l’écran

www.CamOneTec.com

31

Menu

Icones

Les modifications sont affichées sur l’écran et ce même si vous changez de fréquence ou de canal.
Si le voyant des batteries montre une batterie vide ( ), vous devez charger la batterie.

Effectuer une double pression sur le bouton „MENU“ pour accéder au Menu.
Vous pourrez alors accéder aux réglages en fonction de vos besoins.

En appuyant sur „MENU“, vous pourrez naviguer dans les différentes catégories.
Pour valider un réglage, vous devez appuyer sur le bouton „Moins- / Plus“. Si aucune autre action
n’est effectuée, le menu se fermera automatiquement après secondes.

Structure

-Luminosité (Peut également être ajusté pendant la retransmission en direct.

Utilisation du +/-)

-Contraste

-Couleur

-Volume

-RF Sel. (Sélection manuelle de la source de réception)

-Mode (16:9 ou 4:3)

-Rotation (Rotation de l’image)

-Langue (Différentes langues sont disponibles dans le menu caractéristiques

techniques)

-Reset (Retour aux réglages d’usine)

-Sortie

32

Car

actéristiques techniques

Service

www.CamOneTec.com

Taille : 7“ | 178 mm
Dimensions: 178 x 118 x 25 mm
Résolution: 800 x 480 Pixel
Type d’écran: TFT LCD, LED backlight
Luminosité: 400 - 450 cd/m2
Contraste: 500:1
Fonctions: Zoom (Suppression de la barre du menu)
Fixation: Vis Trépieds / Maintien
Fréquence: ISM 5.8 GHz
Canaux:

Connexions: RF1 AV Out (Video, Mono Audio output)
RF2 AV Out (Video, Mono Audio output)

DIV AV Out(Video, Mono Audio output)
AV IN (Video)
Voltage d‘utilisation: DC-IN 7- 22,2 V
Batterie: Batterie 2000 mAH LiPo
Poids: approx. 420 g
Hautparleur: 8Ω/ 1W X 2
Température d‘utilisation: 0° C ~ +50° C
Langues: Anglais, Français, Allemand, Espagnol, Portugais,

Japonais, Russe, Italien, Néerlandais, Chinois.

Des pièces détachées ou de rechange sont disponibles chez votre revendeur ou sur
www.camonetec.com .

Pour d’autres informations nous vous invitons à nous contacter :
(Tel.: [phone]ou par mail à [e-mail]).

www.CamOneTec.com

33

Accessoires recommandés

Fixation écran

CamOne

– Art.No

. FCHD7X

- Portée 300 mètres

CamOne Gravity Air 2D Gimbal – Art. No. DJB131

- Amortis les vibrations et autres prasites

- Ajustement du tilt sans télécommande

- Conception métale

- Très compact

Incl. Nombreuses fixations

- Full HD 1080p

CamOne émetteur Vidéo– Art. No. FCHD91

- 5.8GHz 25mW

- 30g o

Caméra CamOne infinity Full HD– Art. No. COIN01

- Très léger

- Etanche à 30 mètres

Permet de monter l’écran directement sur une
télécommande.

Art.No.: Référence

FCHD7X Fixation écran CamOne
FCHD77-N Aadaptateur pour écran Stratos 220V 12V | 1,5A | 3,5mm
FCHD38 FlyCamOne tête FPV avec 2 servos
FCHD58 FlyCamOne HD Cordon RX
FCHD15 FlyCamOne HD Module GPS
FCHD20 FlyCamOne HD Cordon HDMI
FCHD21 FlyCamOne HD Cordon AV
FCHD23 FlyCamOne HD Cordon adaptateur 5.8GHz
FCHD24 FlyCamOne HD Extension 200cm
FC3104 Antenne en 5.8GHz pour augmenter la portée

D’autres accessoires sont disponibles sur notre page (www.camonetec.com ) ou chez votre

revendeur.
