Šie simptomai įprasti LCD monitoriams ir nereiškia gedimo.
PASTABOS
·Dėl fluorescentinės šviesos savybių ekranas pradinio naudojimo metu gali mirgėti.
Išjunkite maitinimo jungiklį ir vėl j įįjunkite, mirgėjimas dings.
·Ekrano ryškumas gali būti kiek netolygus, atsižvelgiant į naudojamą ekrano foną.
·LCD ekrane yra 99,99% ar daugiau veikiančių pikselių. Jame gali būti 0,01% ar
mažiau defektų, pvz., trūkstamų pikselių ar visą laiką šviečiančių pikselių.
·Dėl LCD ekrano savybių pakeitus vaizdą gali likti ankstesnio vaizdo liekamasis
atspindys, jei tas pats vaizdas buvo rodomas kelias valandas. Tokiu atveju ekranas
atkuriamas pamažu keičiant vaizdą arba kelioms valandoms išjungiant maitinimo
jungiklį.
LT-1
Saugumą ir patogumą užtikrinanti informacija
Saugos instrukcijos
Atidžiai perskaitykite instrukcijas. Išsaugokite šį dokumentą, kad kitą kartą vėl galėtumėte
paskaityti. Laikykitės visų ant gaminio pažymėtųįspėjimų ir nurodymų.
ĮSPĖJIMAS dėl prieinamumo
Pasirūpinkite, kad elektros tinklo lizdas, į kurį jungiate maitinimo laidą, būtų lengvai pasiekiamas ir
kaip galima arčiau prietaiso operatoriaus. Prireikus nuo prietaiso atjungti maitinimą, užtikrinkite,
kad maitinimo laido kištukas būtų ištrauktas iš elektros lizdo.
Įspėjimai
•Šio gaminio nenaudokite arti vandens.
•Šio prietaiso nestatykite ant nestabilaus stalelio su ratukais, stovo ar stalo. Jei prietaisas
•Angos ir kiaurymės yra skirtos ventiliacijai, kad būtų užtikrintas patikimas produkto
•Į korpuso angas niekada nekiškite jokių daiktų, nes jie gali prisiliesti prie pavojingos
•Siekiant išvengti vidinių dalių sugadinimo ir baterijos ištekėjimo, prietaiso negalima
•Niekada jo nenaudokite aplinkoje, kur vyksta sporto, mankštos užsiėmimai ar kitoje
nukristų, jis galėtų rimtai sugesti.
veikimas ir apsauga nuo perkaitimo. Šių angų negalima užkišti ar uždengti. Angų niekada
negalima uždengti pastatant prietaisą ant lovos, sofos, kilimo ar kito panašaus paviršiaus.
Šio prietaiso negalima statyti arti arba virš radiatoriaus ar šildymo šaltinio arba kur nors
jo įmontuoti, nebent yra numatyta tinkama ventiliacija.
įtampos taškų arba sukelti dalių trumpąjį jungimą, kas, savo ruožtu, galėtų sukelti gaisrą
ar elektros smūgį. Saugokite, kad ant prietaiso ar į jį niekada nepatektų jokių skysčių.
statyti ant vibruojančio paviršiaus.
vibracijas sukeliančioje aplinkoje, kurioje gali įvykti netikėtas srovės kritimas arba būti
sugadintos besisukančios dalys, diskiniai kaupikliai, optinis diskųįtaisas ar netgi kilti ličio
baterijos poveikio pavojus.
Saugus klausymasis
Kad apsaugotumėte savo klausą, laikykitės klausos specialistų rekomendacijų.
•Laipsniškai didinkite garsą tol, kol jį girdėsite aiškiai, be iškraipymų.
•Nustatę garso lygį, nebedidinkite jo po to, kai jis pritaikytas jūsų klausai.
•Garsios muzikos ilgai nesiklausykite.
•Nesistenkite didindami garsą nustelbti aplinkos triukšmą.
•Sumažinkite garsą, jei negirdite šalia kalbančių žmonių.
LT-2
Gaminio aptarnavimas
Šio prietaiso nebandykite taisyti patys, nes atidarius ar nuėmus gaubtus, galima prisiliesti prie
pavojingos įtampos taškų ir kitų pavojingų zonų. Visą priežiūrą patikėkite kvalifikuotiems
specialistams.
Šį prietaisą atjunkite nuo elektros srovės lizdo ir dėl aptarnavimo kreipkitės į kvalifikuotus
specialistus, kai:
•maitinimo laidas yra pažeistas, nukirstas ar apsitrynęs;
•į prietaisą buvo pripilta skysčio;
•gaminį aplijo lietus arba jis buvo aptaškytas vandeniu;
•prietaisas buvo numestas arba jo korpusas pa˛eistas;
•produkto veikimas aiškiai pasikeitė, o tai rodo, jog reikia patikrinti;
•laikantis naudojimo instrukcijų, prietaisas neveikia taip, kaip turėtų;
Pastaba: reguliuokite tik tais valdymo įtaisais, kurie nurodyti eksploatavimo
instrukcijose, kadangi dėl netinkamo reguliavimo kitais įtaisais galima sugadinti prietaisą,
ir tada dažnai kvalifikuotas specialistas turi įdėti daug darbo, kad atkurtų tinkamą
prietaiso veikimą.
Pranešimas dėl skystųjų kristalų ekrano taškų
Skystųjų kristalų ekranai yra gaminami taikant tikslumo reikalaujan čios gamybos technologijas.
Tačiau kai kurie vaizdo elementai kartais gali nepasirodyti arba atrodyti kaip juodi ar raudoni
taškai. Tai neturi įtakos vaizdo įrašui ir nėra gedimas.
Naudingi patarimai ir informacija
Ilgai dirbę kompiuteriu, vartotojai gali pajusti akių nuovargį ir galvos skausmą. Nuo ilgo sėdėjimo
prie kompiuterio vartotojui taip pat kyla pavojus patirti fizinę traumą. Ilgas darbas, netaisyklinga
laikysena, blogi darbo įpročiai, įtampa, netinkamos darbo sąlygos, asmeninė sveikata ir kiti
veiksniai labai padidina fizinio pakenkimo pavojų.
Neteisingas naudojimasis kompiuteriu gali būti karpalinio tunelio sindromo, tendonito,
tenosinovito ir kitų kaulų-raumenų sistemos sutrikimų priežastis. Plaštakose, riešuose, rankose,
pečiuose, kakle arba nugaroje gali atsirasti šie požymiai:
•sustingimas arba degimo ar dilgčiojimo jausmas;
•ilgai trunkantis skausmas, gėlimas ar jautrumas;
•skausmas: patinimas ar tvinkčiojimas;
•sustingimas ar įtempimas;
•šaltis ar silpnumas.
Jei jaučiate šiuos simptomus arba kitus pasikartojančius ar nuolatinius nepatogumus ir (arba)
skausmą, susijusį su darbu kompiuteriu, nedelsdami kreipkitės į gydytoją ir praneškite savo įmonės
saugos ir sveikatos skyriui.
Kitoje dalyje pateikiami patarimai, padėsiantys kompiuteriu dirbti kuo patogiau.
Patogios darbo vietos sukūrimas
Susikurkite patogią darbo zoną: pakoreguokite monitoriaus žiūros kampą, naudodami atramą
kojoms ar pakeldami sėdynės aukštį, kad būtų kuo patogiau. Laikykitės šių patarimų:
•venkite per ilgai užsibūti vienoje fiksuotoje padėtyje;
•nesikūprinkite ir (arba) neatsiloškite;
•dažnai atsistokite ir pavaikščiokite, kad pašalintumėte kojų raumenųįtampą;
LT-3
•darykite trumpas poilsio pertraukėle, kad atsipalaiduotų sprandas ir pečiai;
•neįtemkite raumenų arba negūžčiokite pečių;
•išorinį ekraną, klaviatūrą ir pelęįtaisykite tinkamai, kad būtų patogu pasiekti;
•jei į monitoriaus ekraną žiūrite daugiau nei į dokumentus, pastatykite jį stalo viduryje,
kad kuo mažiau būtų tempiamas sprandas.
Rūpinkitės savo regėjimu
Ilgai žiūrint, dėvint netinkamus akinius ar kontaktinius lęšius, akinantis, per didelis patalpos
apšvietimas, blogai fokusuotas ekranas, labai smulkus šriftas ir mažo kontrastingumo vaizdai gali
sukelti akiųįtampą. Toliau pateikiami patarimai, kaip sumažinti akiųįtampą.
Akys
•Dažnai leiskite akims pailsėti.
•Nuolat darykite pertraukas žiū rėdami už monitoriaus ir sutelkdami dėmesįį tolimą tašką.
•Dažnai mirksėkite, kad neišdžiūtų akies obuolys.
Ekranas
•Ekranas visada turi būti švarus.
•Galva turi būti aukščiau už viršutinį ekrano kraštą, kad, žiūrint į ekrano vidurį, akys
•Nustatykite patogų ekrano ryškumą ir (arba) kontrastą, kad tektas būtų gerai įskaitomas,
Įspėjimas! Nerekomenduojame naudotis gaminiu ant sofos ar lovoje. Jei tai
neišvengiama, dirbkite tik trumpai, nuolat darykite pertraukas ir atlikite tempimo
pratimus.
Išpakavę dė žę patikrinkite, ar yra šie elementai, ir išsaugokite pakavimo medžiagą tam
atvejui, jei prireiktų ateityje siųsti ar gabenti monitorių.
·LCD Monitorius
·D-SUB kabelis
·Vartotojo vadovas
·Kintamosios srovës
maitinimo laidas
· Darbo pradžios vadovas
X 163WL
LT-5
Pagrindo pritvirtinimas/nuėmimas
Pritvirtinimas:
Monitoriaus apačioje esantį atlaisvinimo
mygtuką sulygiuokite su atitinkamomis
pagrindo apačioje esančiomis angomis.
Nuėmimas:
Prieš nuimdami pagrindą, pirmiausia
paspauskite atlaisvinimo mygtuką, kaip
parodyta, ir nuimkite jį rodyklės kryptimi.
EKRANO PADĖTIES KOREGAVIMAS
Norėdami parinkti geriausią žiūrėjimo padėtį, galite keisti monitoriaus pakreipimą abiem
rankom laikydami monitoriaus kraštus, kaip pavaizduota paveikslėlyje žemiau.
Monitorių galima pasukti nuo 15 laipsniųį viršų iki 5 laipsnių žemyn, kaip parodyta
rodykle ˛emiau.
LT-6
MAITINIMO LAIDO PRIJUNGIMAS
·Pirma patikrinkite ir įsitikinkite, ar naudojamas maitinimo laidas tinkamas jūsų
regionui.
·Šiame monitoriuje yra universalus maitinimo tiekimas, kuris leidžia naudoti jį tiek
100/120V kintamosios srovės, tiek 220/240 V kintamosios srovės regionuose.
Vartotojui nereikia atlikti jokio konfigūravimo.
·Įkiškite vieną maitinimo laido galąį kintamosios srovės jungtį, kitą galą iškiškite į
tinkamą kintamosios srovės maitinimo lizdą.
·Įrenginiams, naudojantiems 120 V kintamąją srovę:
Naudokite UL nurodytą laidų rinkinį, SVT tipo laidą ir kištuką, skirtą 10 A/125 V.
·Į renginiams, naudojantiems 220/240 V kintamąją srovę (už JAV ribų)::
Naudokite laido rinkinį, sudarytą iš H05VV-F laido ir kištuko, skirto 10 A, 250 V.
Laido rinkinys turi būti atitinkamai patvirtintas kaip saugus šalyje, kurioje bus
naudojama įranga.
SAUGOS ĮSPĖJIMAS
·Venkite statyti monitorių ar bet kokį kitą sunkų daiktą ant maitinimo laido, taip galite
jį pažeisti.
·Saugokite monitorių nuo lietaus, per didelės drėgmės ar dulkių.
·Neuždenkite monitoriaus ventiliacijos angų. Visuomet statykite monitorių vietoje,
kurioje yra pakankama ventiliacija.
·Nestatykite monitoriaus priešais ryškų foną ar ten, kur saulės šviesa ar kiti šviesos
šaltiniai gali atsispindėti monitoriaus ekrane. Statykite monitorių vos žemiau akių
lygio.
·Transportuodami monitorių elkitės atsargiai.
·Saugokite ekraną nuo sutrenkimų ar įbrėžimų, nes ekranas yra trapus.
·Prieš valydami visuomet išjunkite monitorių iš tinklo.
·Ekraną ir korpuso priekį bei šonus valykite minkštu skudurėliu.
LT-7
ENERGIJOS TAUPYMAS
Monitorius pereis į „energijos taupymo” režimą, gavęs valdymo signalą iš ekrano
valdiklio, tai nurodys gintaro spalvos maitinimo indikatorius.
Būsena
Įjungta
Energijos taupymo
režimas
Energijos taupymo režimas išliks tol, kol bus gautas valdymo signalas arba suaktyvinta
klaviatūra ar pelė. Perėjimo laikas iš aktyvaus išjungto į aktyvųįjungtą režimą yra apie 5
sekundes.
Indikatoriaus
spalva
Mėlynas
Gintarinė
DDC
Siekiant supaprastinti įdiegimą, monitorius gali veikti su jūsų sistema „prijunk ir naudok”
režimu, jei jūs ų sistema palaiko DDC protokolą. DDC (Display Data Channel – ekrano
duomenų kanalas) yra ryšio protokolas, kuriuo monitorius automatiškai informuoja
valdančiąją sistemą apie savo galimybes, pvz., palaikomą raišką ir atitinkamą spartą.
Monitorius palaiko DDC2B standartą.
LT-8
JUNGTIES KONTAKTŲ PASKIRTIS
Spalvoto ekrano signalo kabelis su 15-os kontaktų jungtimi
KONT. NR.KONT. NR.APRAŠYMASAPRAŠYMAS
1.9.
2.10.
3.11.
4.12.
5.13.
6.14.
7.15.
8.
Raudonas
žalias
Mėlynas
Monitoriaus įžeminimas
DDC grįžimas
R kanalo įžeminimas
G kanalo įžeminimas
B kanalo įžeminimas
LT-9
+5V
Loginio įtaiso žeminimas
Monitoriaus įžeminimas
DDC-Serial duomenys
H sinchronizacija
V sinchronizacija
DDC-Serial taktai
Standartinių režimų lentelė
Rai škaRežim as
1
2
3
4
5
6
7
8
9
10
11
VESA
MAC
VESA
SVGA
SVGA
XGA
XGA
WXGA
VESA
VESA
WXGA
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
1024 x768
1024 x768
1280 x 800
1280 x 960
1280 x 720
1366 x 768
60Hz
66.66Hz
70Hz
56Hz
60Hz
60Hz
70Hz
60Hz
60Hz
60Hz
60Hz
LT-11
DIEGIMAS
Jei norite įdiegti monitorių savo sistemoje, atlikite žemiau nurodytus veiksmus:
Veiksmai
1.Prijunkite vaizdo kabelį
a. Įsitikinkite, kad monitorius ir kompiuteris yra išjungti.
b. Prijunkite prie monitoriaus VGA vaizdo kabelį.
2.Prijunkite maitinimo laidą
Prijunkite maitinimo laidą prie monitoriaus, po to įjunkite jįį tinkamai įžemintą
kintamosios srovės lizdą.
3. Įjunkite monitorių ir kompiuterį
Pirma įjunkite monitorių, po to – kompiuterį.
Ši seka labai svarbi.
4. Jei monitorius vis dar tinkamai neveikia, žr. trikčių šalinimo skyrių ir nustatykite
problemą.
LT-11
VARTOTOJO VALDYMO PRIEMONĖS
1345625
Valdymo priemonės priekiniame skydelyje
1. Maitinimo jungiklis:
Įjungia ir išjungia maitinimą.
2. Maitinimo indikatorius:
Užsidega, nurodydamas, kad įjungtas maitinimas.

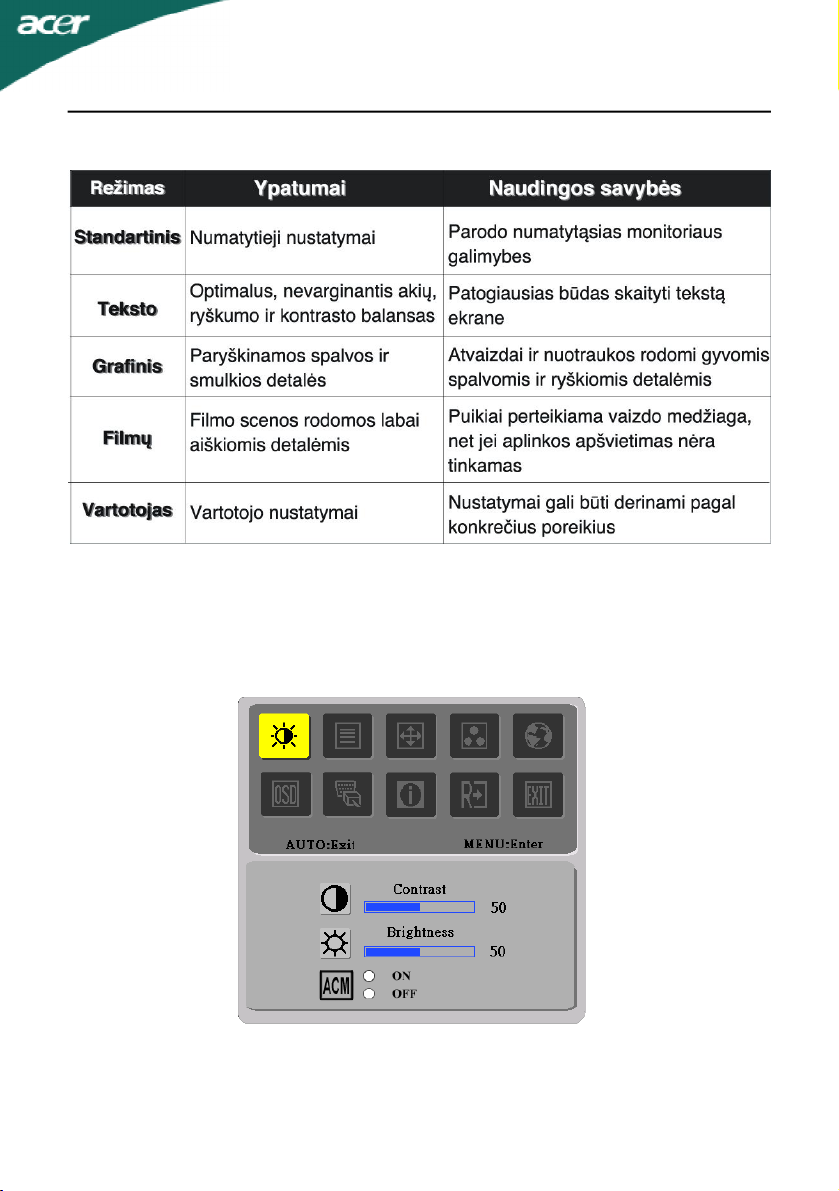

3. Valdymo suteikimas / išėjimas:
1) Jei OSD meniu yra aktyvus, šis mygtukas veiks kaip išėjimo mygtukas (išeiti iš OSD
meniu).
2) Jei OSD meniu yra išjungtas, paspausdami šitą mygtuką pasirinksite scenarijaus
režimą.
4. Automatinio koregavimo mygtukas / išėjimas:
1) Jei OSD meniu yra aktyvus, šis mygtukas veiks kaip išėjimo mygtukas (išeiti iš OSD
meniu).
2) Jei OSD meniu yra išjungtoje būsenoje, paspauskite šį mygtuką 2 sekundėms ir
suaktyvinsite automatino koregavimo funkciją.
Automatinio koregavimo funkcija naudojama horizontaliai padėčiai, vertikaliai padėčiai,
laikrodžiui ir fokusavimui nustatyti.
5. < / >
Paspausdami < arba > pasirinksite norimą funkciją.
Paspauskite < arba >, jei norite keisti dabartinės funkcijos nustatymus.
6. MENIU / ĮVESTI:
Suaktyvina OSD meniu, jei OSD išjungtas arba suaktyvina/išjungia koregavimo funkciją,
jei OSD yra įjungtas arba išeina iš OSD meniu garso reguliavimo būsenoje.
LT-12
KAIP KOREGUOTI NUSTATYMĄ
1. Paspauskite MENIU mygtuką ir suaktyvinkite OSD langą.
2. Paspausdami < arba > pasirinkite norimą funkciją.
3. Paspauskite MENIU mygtuką ir pasirinkite funkciją, kurią norite koreguoti.
4. Paspauskite < arba >, jei norite keisti dabartinės funkcijos nustatymus.
5. Jei norite ieiti ir isaugoti pakeitimus, pasirinkite išėjimo funkciją. Jei norite koreguoti
kitą funkciją, pakartokite 2-4 veiksmus.
·P/X serijos OSD funkcijos
Priekiniame skydelyje paspaudus mygtuką MENU:
1
2
1.Acer eColor Management
Jei pasirinkta nuostata „Acer eColor Management”, bus rodomas „Acer eColor” OSD.
·OSD (rodymo ekrane) ir „ mygtuko” vietos
LT-13
·Acer eColor Management OSD meniu
·Valdymo instrukcija
Acer eColor Management
1 veiksmas: spustelėjus „ mygtuką” atidaromas Acer eColor Management OSD
meniu ir pateikiami nustatymų režimai
2 veiksmas: spustelėjus „<“ arba „>” pasirenkamas režimas
POSITION (horizontalią padėtį) ir VPOSITION (vertikalią
POSITIONwithnon-standardsignals.
padėtį) nestandartiniams signalais
UsingOSD,incaseofmissingfull-screenimage,
Jei nėra vaizdo visame ekrane, naudodami
·
pleaseselectotherresolutionorothervertical
OSD pasirinkite kitą raišką arba kitą
refreshtiming.
vertikalaus atnaujinimo dažnį.
.
Waitforafewsecondsafteradjustingthesizeof
·
Pakoregavę vaizdo dydį palaukite kelias
theimagebeforechangingordisconnectingthe
sekundes prieš keisdami ar atjungdami signalo
signalcableorpoweringOFFthemonitor.
kabelį ar išjungdami monitorių.
LT-19
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product: 15.6” LCD Monitor
Model Number: X163WL
SKU Number: X163WL xxx
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
Address of Responsible Party: 333 West San Carlos St.
San Jose, CA 95110
U. S. A.
Contact Person:Acer Representative
Phone No.:254-298-4000
Fax No.:254-298-4147L
L
LT-20
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih
Tel : 886-2-2696-1234
Fax : 886-2-2696-3535
Taipei Hsien 221, Taiwan
Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, E-mail: easy_lai@acer.com.tw
And,
Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland
Hereby declare that:
Product: LCD Monitor
Trade Name: Acer
Model Number: X163WL
Series Model Type:
SKU Number: X163WLxxxx (“x” = 0~9, a ~ z, or A ~ Z)
Is compliant with the essential requirements and other relevant provisions of the following EC directives,
and that all the necessary steps have been taken and are in force to assure that production units of the
same product will continue comply with the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following harmonized
standards:
-. EN55022, AS/NZS CISPR22 Class B.
-. EN55024
-. EN61000-3-2, Class D
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following
harmonized standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances
in Electrical and Electronic Equipment:
-. The maximum concentration values of the restricted substances by weight in homogenous material are:
