INNHOLDSFORTEGNELSE
Spesielle bemerkninger om LCD monitorer...............................1
Informasjon for din sikkerhet og komfort................................2
Utpakking....................................................................................5
Sette på / ta av basen..................................................................6
Justering av skjermposisjonen....................................................6
Koble til strømledningen............................................................7
Forholdsregler for sikkerhet.......................................................7
Rengjøring av monitoren din.....................................................7
Strømsparing...............................................................................8
DDC..............................................................................................8
KONTAKTPINNETILDELING........................................................9
Standard tidstabell...................................................................10
Installering.................................................................................11

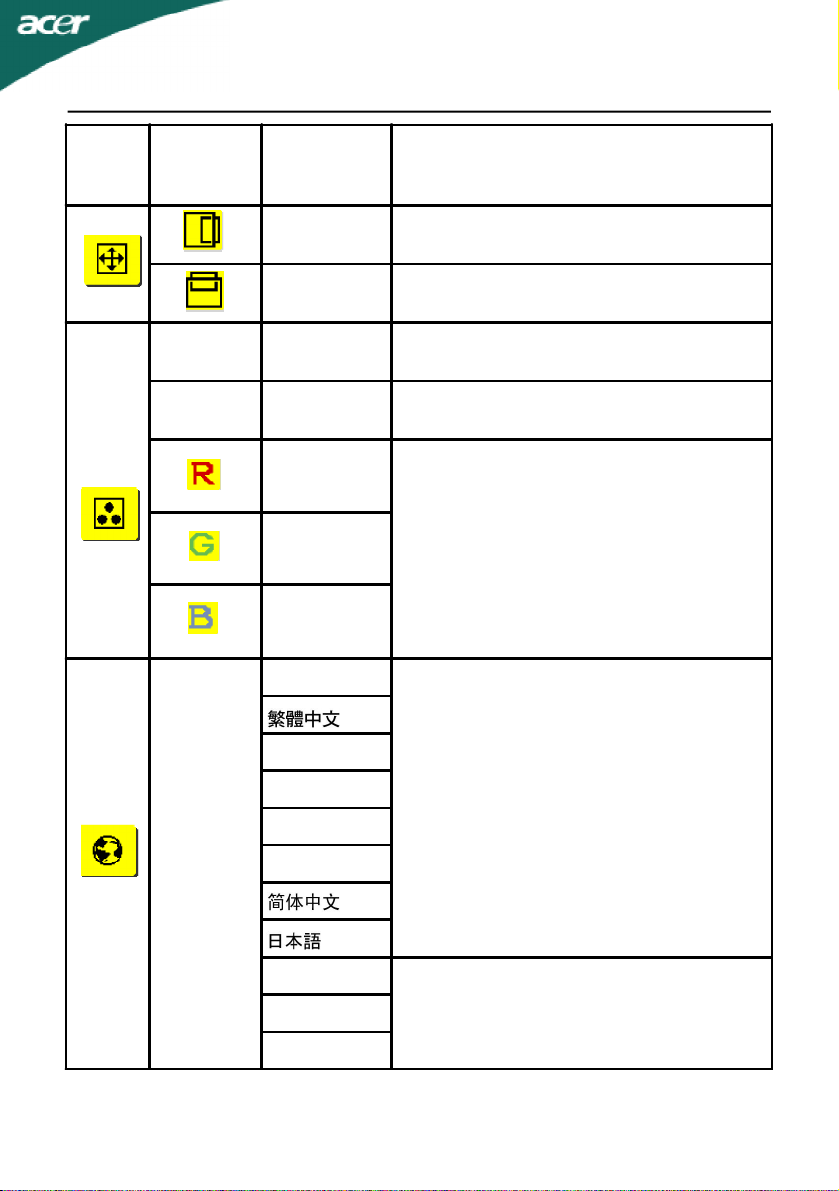

Brukerkontroller.......................................................................12
SLIK JUSTERER DU EN INNSTILLING.........................................13
Feilsøking...................................................................................19
SPESIELLE BEMERKNINGER OM LCD MONITORER
Følgene symptomer er normale på LCD monitorer og tyder ikke på problemer.
MERK
· På grunn av fluorescerende lys sin natur, kan skjermen flimre i begynnelsen.
Slå strømmen av og på igjen for å få den til å slutte å flimre.
· Du kan oppleve litt ujevn lysstyrke på skjermen alt etter hvilket mønster
du bruker på skrivebordet.
· LCD skjermen har effektive piksler på 99,99% eller mer. Det kan medføre
flekker på 0,01% eller mindre, som et manglende piksel eller et piksel
som alltid er tent.
· Når det samme bildet vises i flere timer i strekk, er det normalt at konturer
av dette bildet kan vises selv etter at et nytt bildet er valgt. Når dette
skjer, tar skjermen seg sakte opp igjen ved å endre bilde. Dette problemet
kan også løses ved å slå LCD monitoren av i flere timer.
NO-1
Informasjon for din sikkerhet og komfort
Sikkerhetsinstrukser
Les disse instruksjonene nøye. Oppbevar dette dokumentet for fremtidig bruk. Følg alle
advarsler og instruksjoner som er angitt på produktet.
ADVARSEL for adgangsmulighet
Se til at strømuttaket du plugger strømledningen til er lett tilgjengelig og er plassert så
nært utstyrets bruker som mulig. Når du har behov for å kople fra strømmen til utstyret,
se til å trekke ut strømledningen fra strømuttaket.
Advarsler
•Ikke bruk dette produktet i nærheten av vann.
•Ikke plasser dette produktet på vogn, stativ eller bord som ikke er stabile. Hvis
•Mellomrom og åpninger finnes for ventilasjon for å sikre pålitelig drift av
•Ikke skyv gjenstander av noe slag inn i dette produktet gjennom åpningene, da
•For å unngå skade på interne komponenter og forhindre batterilekkasje, skal
•Ikke bruk det ved idrettsutøvelse, trening eller annet vibrerende miljø som
produktet faller ned, kan det få store skader.
produktet og for å sikre det mot at det blir for varmt. Disse åpningene må ikke
blokkeres eller dekkes til. Åpningene skal aldri blokkeres ved å plassere
produktet på en seng, sofa, et teppe eller andre lignende overflater. Dette
produktet skal aldri plasseres i nærheten av eller over en radiator eller et
varmeapparat eller i en innebygd installasjon, med mindre det gis tilstrekkelig
ventilasjon.
disse kan berøre farlige spenningspunkter eller kortslutte deler som kan føre til
brann eller elektrisk sjokk. Ikke søl væske av noe slag på eller inn i produktet.
produktet ikke plasseres på en vibrerende overflate.
sannsynligvis vil forårsake uforventet kortslutning eller skade rotorinnretninger,
HDD, optisk drev og også eksponeringsfare for litiumbatteripakken.
Trygg lytting
Følg disse instruksene, foreslått av hørseleksperter, for å beskytte hørselen din.
•Øk volumet gradvis inntil du kan høre klar og behagelig og uten forstyrrelse.
•Etter volumnivået er innstilt, ikke øk dette etter at ørene tilpasser seg.
•Begrens mengden tid du lytter til musikk ved høyt volum.
•Unngå å skru opp volumet for å blokkere støy i omgivelsene.
•Skru ned volumet hvis du ikke kan høre folk snakke i nærheten av deg.
NO-2
Service av produktet
Ikke forsøk å reparere dette produktet selv, siden åpning eller fjerning av deksler kan
utsette deg for farlige spenningspunkter eller andre farer. La alt servicearbeid utføres av
kvalifisert servicepersonale.
Trekk støpselet ut fra vegguttaket og la service utføres av kvalifisert servicepersonale hvis:
•Strømledningen eller støpselet er skadet, kuttet eller frynset.
•Væske ble sølt inn i produktet.
•Produktet ble utsatt for regn eller vann.
•Produktet har falt ned eller huset har blitt skadet.
•Produktet viser en betydelig endring i ytelsen, slik at det er tydelig behov for
•Produktet ikke virker normalt ved overhold av bruksanvisningen.
service.
----------------------------------------------------------------------------------------------------Merk: Juster kun de kontrollene som er oppgitt i bruksanvisningen, siden feil
justering av de andre kontrollene kan føre til skade og ofte vil kreve mye
arbeid av en kvalifisert tekniker for å gjenopprette produktet til normal
tilstand.
LCD-pikselerklæring
LCD-enheten er laget ved hjelp av svært presis produksjonsteknologi. Likevel kan noen
piksler av og til ikke virke eller vises som svarte eller røde prikker. Dette har ingen
virkning på innspilt bilde og er ikke noen feilfunksjon.
Tips og informasjon for behagelig bruk
PC-brukere kan klage over anstrengte øyne og hodepine etter langvarig bruk. Brukere
kan også oppleve fysisk skade etter lange arbeidstimer foran en PC. Lange
arbeidsperioder, dårlig holdning, dårlige arbeidsvaner, stress, uegnede arbeidsforhold,
personlig helse og andre faktorer øker sterkt faren for fysisk skade.
Feil bruk av PC kan føre til carpal tunnel-syndrom, tendonitt, tenosynovitt eller andre
muskelskjelettlidelser. Følgene symptomer kan oppstå i hender, håndledd, armer,
skuldre, nakke eller rygg:
•Nummenhet, eller en sviende eller stikkende følelse
•Verking, sårhet eller ømhet
•Smerte, opphovning eller banking
•Stivhet eller anspenthet
•Kaldhet eller svakhet
Hvis du har disse symptomene eller andre tilbakevendende eller vedvarende ubehag og/
eller smerte i forbindelse med bruk av PC, oppsøk straks lege og informer bedriftens
helse- og sikkerhetsavdeling.
Følgende avsnitt gir tips for mer komfortabel PC-bruk.
Finn din komfortsone
Finn din komfortsone ved å justere visningsvinkelen på skjermen, bruk fotstøtte eller sitt
høyere for å oppnå maksimal komfort. Overhold følgene tips:
•Ikke sitt for lenge i samme faste stilling
•Unngå å bøye deg fremover og/eller lene deg tilbake
•Reis deg opp og gå rundt regelmessig for å fjerne belastningen på
beinmusklene.
NO-3
•Ta korte pauser for å slappe av i nakken og skuldrene.
•Unngå å stramme musklene eller løfte skuldrene.
•Installer eksternt display, tastatur og mus riktig og innen komfortabel
•Hvis du ser mer på skjermen enn på dokumenter, plasser displayet midt på
rekkevidde.
skrivebordet for å minimere nakkebelastning.
Ta vare på synet ditt
Lange arbeidstimer, bruk av feil briller eller kontaktlinser, skarpt lys, overflødig
rombelysning, dårlig fokuserte skjermer, svært små skriftbilder og skjermer med lav
kontrast kan belaste øynene dine. Følgende avsnitt gir forslag på hvordan du kan
redusere belastningen på øynene.
Øyne
•Hvil øynene dine ofte.
•Gi øynene dine regelmessige pauser ved å se bort fra skjermen og fokusere på
•Blink ofte for å unngå at øynene dine tørker ut.
Skjerm
•Hold skjermen ren.
•Hold hodet ved høyere nivå enn øvre kant av skjermen, slik at øynene dine ser
•Juster skjermens lysstyrke og/eller kontrast til behagelig nivå for lettere lesing av
•Unngå for skarpt lys og refleksjoner ved:
•Unngå å justere skjermen til en uheldig visningsvinkel.
•Unngå å se på skarpe lyskilder, slik som åpne vinduer, over lengre tid.
et fjernt punkt.
nedover når de ser på midten av skjermen.
tekst og klar grafikk.
•plassere skjermen på en slik måte at siden vender mot vinduet eller en lyskilde.
•minimere romlyset ved bruk av gardiner, solskjermer eller persienner.
•bruke et arbeidslys.
•endre skjermens visningsvinkel
•bruk et filter som reduserer skarpt lys.
•bruke en displayskjerm, slik som en pappbit som forlenges fra skjermens øvre
fremre kant.
Opparbeid deg gode arbeidsvaner
Utvikle følgende arbeidsvaner for å gjøre PC-bruk mer avslappende og produktivt:
•Ta korte pauser regelmessig og ofte.
•Utfør noen strekkøvelser.
•Pust inn frisk luft så ofte som mulig.
•Tren regelmessig og oppretthold en sunn kropp.
----------------------------------------------------------------------------------------------------Advarsel! Vi anbefaler å ikke bruke produktet på en sofa eller seng. Hvis dette
ikke kan unngås, arbeid kun i korte perioder, ta ofte pauser og gjør
strekkøvelser.
----------------------------------------------------------------------------------------------------For mer informasjon og hjelp til resirkulering, vennligst besøk følgende nettsider
Verden over:
http://www.acer-group.com/public/Sustainability/sustainability01.htm
NO-4
UTPAKKING
Vennligst se at følgende deler er med når du pakker opp esken og ta vare på
innpalningsmaterialene i tilfelle du må sende eller transportere monitoren i
fremtiden.
· LCD Monitor
· AC Strømledning· 15-nåls D-Subledning
· Bruksanvisning
·Veiledning for hurtigstart
X 163WL
NO-5
Sette på / ta av basen:
Installer:
Innrett utløsningsknappen på
bunnen av skjermen med tilsvarende
åpninger på bunnen av basen.
Fjern:
Slipp utløsningsknappen slik som
indikert først før basen fjernes, og
følg pilretningen for å fjerne den.
JUSTERING AV SKJERMPOSISJONEN
For å få best mulig posisjon for å se på skjermen, kan du justere vinkelen på
monitoren ved å holde den med begge hendene på kantene som vist i figuren
under.
Monitoren kan justeres til 15 grader opp eller 5 grader ned som pile under
viser.
NO-6
KOBLE TIL STRØMLEDNINGEN
· Se først etter at du bruker riktig sort strømledning for ditt område.
· Denne monitoren har en universell strømforsyning som gjør at den kan
brukes i enten 100/120 V AC eller 220/240 V AC spenningsområder.
Brukerjustering er ikke nødvendig.
· Koble den ene enden av strømledningen i en strøminngang og den andre
i en passene stikkontakt.
· For en enhet som bruker 120 V AC:
Bruk et UL-oppført ledningssett , Type SVT streng og kontakt rangert 10
A/125 V.
· For en enhet som bruker 220/240 V AC (utenfor USA):
Bruk et ledningssett bestående av H05VV-F ledning og kontakt rangert
10 A, 250 V. Ledningssettet bør ha passende sikkerhetsklarering for landet
der utstyret skal installeres.
FORHOLDSREGLER FOR SIKKERHET
· Unngå å skade strømledningen ved å plassere monitoren eller noe annet
tungt på den.
· Ikke utsett monitoren for regn, overdreven fuktighet eller støv.
· Ikke dekk til ventilene på monitoren. Plasser alltid monitoren på et sted
med tilstrekkelig ventilasjon.
· Ikke plasser monitoren mot en bakgrunn med sterkt lys eller hvor sollys
eller andre lyskilde kan reflekteres på skjermen. Plasser monitoren akkurat
under synsfeltet.
· Vær forsiktig når du transporterer monitoren.
· Skjermen er skjør, så pass på å ikke støte eller skrape den.
RENGJØRING AV MONITOREN DIN
Vennligst følge retningslinjene under ved rengjøring av monitoren din.
· Koble alltid fra monitoren din før rengjøring.
· Bruk et mykt tøystykke til å tørke skjermen og dekslets forside og sider.
NO-7
STRØMSPARING
Kontrollsignalet fra skjermkontrollen vil sette monitoren i “strømspare”modus. Strøm-LED vil da lyse oransje.
TilstandLED lys
PÅBlå
Strømsparingsmo-
dus
Strømsparingen pågår til et kontrollsignal oppdages eller tastaturet eller musa
er aktivert. Det tar rundt 5 sekunder fra den kan ta seg opp igjen fra Aktiv AV
til PÅ.
Oransje
DDC
For å gjøre det enklere å installere den, kan monitoren “Koble til og å
spille” (Plug and Play ) med systemet ditt hvis systemet ditt også støtter
DDC protokoll. DDC Skjermdatakanal (Display Data Channel) er en
kommunikasjonsprotokoll som monitoren kan bruke til å informere
vertsystemet automatisk om sine evner, for eksempel støttede
oppløsninger og passende timing. Monitoren støtter DDC2B standard.
NO-8
KONTAKTPINNETILDELING
15-pins signalkabel for fargeskjerm
PIN-NR.BESKRIVELSEPIN-NR.BESKRIVELSE
1.Rød9.+5V
2.Grønn10.Logic jord
3.Blå11.Skjerm jord
4.Skjerm jord12.DDC-seriell data
5.DDC-retur13.H-Sync
6.R-jord14.V-Sync
7.G-jord15.DDC-seriell klokke
8.B-jord
NO-9
Standard tidstabell
ModusOppløsning
1
2
3
4
5
6
7
8
9
10
11
VESA
MAC
VESA
SVGA
SVGA
XGA
XGA
WXGA
VESA
VESA
WXGA
640 x 480
640 x 480
720 x 400
800 x 600
800 x 600
1024 x768
1024 x768
1280 x 800
1280 x 960
1280 x 720
1366 x 768
60Hz
66.66Hz
70Hz
56Hz
60Hz
60Hz
70Hz
60Hz
60Hz
60Hz
60Hz
NO-10
INSTALLERING
For å installere monitoren til vertssystemet ditt, kan du gå fram slik:
Steg
1.Koble til bildeledningen.
a.Pass på at monitoren og datamaskin er slått av.
b.Koble bildeledningen til datamaskinen.
2.Koble til strømledningen.
Koble strømledning til monitoren, så til en jordet stikkontakt.
3.Slå på monitor og datamaskin.
Slå på monitoren først, slå så på datamaskinen.
Denne rekkefølgen er svært viktig.
4.Hvis monitoren fortsatt ikke fungerer skikkelig, se vennligst
feilsøkingsavsnittet for å diagnostisere problemet.
NO-11
BRUKERKONTROLLER
13456 25
Kontroller på forsiden av dekslet
1.Strømknapp:
For å slå PÅ eller AV strømmen.
2.Strøm LED:
Lyser for å vise at strømmen er PÅ.
3. empowering(sette i stand)/Utgang:
1)Når OSD menyen er i aktiv status, vil denne fungere som utgangsknapp
EXIT-KNAPP (GÅ UT AV OSD meny).
2)Når OSD-meny er slått av, trykk på denne knappen for å velge scenario
modus.
4.Selvjusteringsknapp / Gå ut:
1)Når OSD menyen er i aktiv status, vil denne fungere som utgangsknapp
EXIT-KNAPP (GÅ UT AV OSD meny).
2)Når OSD menyen er i av-status, trykker du på denne knappen i 2 sekunder
for å aktivere selvjusteringsfunksjonen.
Selvjusteringsfunksjonen brukes til å stille HPos, VPos, klokke og fokus.
5.< / >:
Trykk på < eller > for å velge funksjonen du vil ha.
Trykk på < eller > for å endre innstillingene i den aktuelle funksjonen.
6.MENY / ENTER:
Aktiverer OSD meny når OSD er AV eller aktiverer/deaktiverer
justeringsfunksjonen når OSD er På eller går ut av OSD meny når den er i
volumjusterings OSD status.
NO-12
SLIK JUSTERER DU EN INNSTILLING
1.Trykk på MENY-knappen for å aktivere OSD-vinduet.
2.Trykk på < eller > for å velge funksjonen du vil ha.
3.Trykk på MENY-knappen for å velge funksjonen du vil justere.
4.Trykk på < eller > for å endre innstillingene i den aktuelle funksjonen.
5.For å lagre og gå ut, velg “gå ut” funksjonen. Hvis du vil justere en annen
funksjon, gjenta steg 2-4.
· P/X-serien OSD-visning.
Hvis brukeren trykker “MENU” på fronten
1
2
1.Acer eColor Management
Ved innstilling på “Acer eColor Management”, vil “Acer eColor” OSD
vises
· OSD og “ tast”-plasseringer
NO-13
· Acer eColor Management OSD
· Bruksinstruksjoner
Acer eColor Management
Trinn 1: Trykk på “ tast” for å åpne Acer eColor Management OSD og få
tilgang til scenariomodusene
Trinn 2: Trykk på “<“eller”>” for å velge modusen
Trinn 3: Trykk på” tast” for å bekrefte modusen og kjøre Auto Adjust
(autojustering)
Automatisk justering
Trinn 1: Trykk på “Auto tast” for å starte scenariomodus
Trinn 2: Trykk på “Auto tast” igjen for å utføre en Auto Adjust (autojustering)
NO-14
· Egenskaper og fordeler
2.USER
Ved innstilling på “USER”, vil standard OSD vises
I. Kun modell med analog inngang
NO-15
II. Kun modell med dobbel inngang
· JUSTERING AV BILDET
Beskrivelse av funksjonskontroll LEDer.
Hovedmeny Ikon
Undermeny Ikon
Undermeny Ikon
Kontrast
Lysstyrke
ACM
Fokus
Klokke
Beskrivelse
Justerer kontrast mellom forgrunn og
bakgrunn p skjermbildet.
Justerer lysstyrke p bakgrunnen i
skjermbildet.
ACM (Adaptive Contrast
Management):ACM PÅ/AV-bryter,
standard er "AV"
Justerer bildefokus.
(Finnes kun i analog modus)
Justerer bildeklokke.
(Finnes kun i analog modus)
NO-16
Hoved-
meny
Ikon
Underme-
ny Ikon
Undermeny
Ikon
Beskrivelse
V. Posisjon
L. Posisjon
Ikke
tilgjengelig
Ikke
tilgjengelig
.Bruker/Grønn
Ikke
tilgjengelig
VarmStiller inn fargetemperaturen til varm hvit.
KjøligStiller inn fargetemperaturen til kjølig hvit.
Bruker/Rød
Bruker/Blå
English
Deutsch
Francais
Espanol
Italiano
Justerer vannrett posisjon..
(Finnes kun i analog modus)
Justerer loddrett posisjon.
(Finnes kun i analog modus)
Justerer Rød/Grønn/Blå intensitet.
Flerspråklige valg.
Suomi
Pyccknn
Kun EMEA-versjon OSDNederlands
NO-17
NO-18
FEILSØKING
Før du sender LCD monitoren din til reparasjon, vennligst sjekk
feilsøkingslisten under for å se om du selv kan diagnostisere problemet.
(VGA Mode)
Problemer
Intet
bilde
Unormalt bilde
Aktuell statusLøsning
LED PÅ·Ved hjelp av OSD, juster lysstyrke og
kontrast til maksimum eller still tilbake
til standardinnstillingene.
LED AV·Sjekk strømknappen.
·Sjekk om AC strømledning er koblet
skikkelig til monitoren.
LED skjermens
oransje farge
·Sjekk om bildesignalledning er koblet
skikkelig til baksiden av monitoren.
·Sjekk om strømmen til datasystemet er
PÅ.
Ustabilt bilde·Sjekk om grafikkadapterens og
monitorens spesifikasjoner er i samsvar.
I motsatte fall kan det føre til at
inngangssignalets frekvens ikke passer.
Skjermen er
tom, ikke
midtstilt, eller
·Ved hjelp av OSD, juster OPPLØSNING,
KLOKKE, KLOKKEFASE, V-POSISJON og
L-POSISJON med ikke-standard.
for liten eller
for stor i
skjermstørrelse.
·Ved hjelp av OSD, hvis fullskjerm bildet
ikke vises, vennligst velg annen
oppløsning eller annen loddrett
oppfriskningstiming.
·Vent noen sekunder etter at du justerer
størrelsen på bildet før du bytter eller
kobler fra signalledning eller slår AV
monitoren.
NO-19
Federal Communications Commission
Declaration of Conformity
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions: (1) this device may not cause harmful interference, and (2)
this device must accept any interference received, including interference that may
cause undesired operation.
The following local Manufacturer /Importer is responsible for this declaration:
Product: 15.6” LCD Monitor
Model Number: X163WL
SKU Number: X163WL xxx
(“x” = 0~9, a ~ z, or A ~ Z)
Name of Responsible Party: Acer America Corporation
Address of Responsible Party: 333 West San Carlos St.
San Jose, CA 95110
U. S. A.
Contact Person: Acer Representative
Phone No.: 254-298-4000
Fax No.: 254-298-4147L
L
NO-20
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih
Tel : 886-2-2696-1234
Fax : 886-2-2696-3535
Taipei Hsien 221, Taiwan
Declaration of Conformity
We,
Acer Incorporated
8F, 88, Sec. 1, Hsin Tai Wu Rd., Hsichih, Taipei Hsien 221, Taiwan
Contact Person: Mr. Easy Lai, E-mail: easy_lai@acer.com.tw
And,
Acer Europe SA
Via Cantonale, Centro Galleria 2 6928 Manno Switzerland
Hereby declare that:
Product: LCD Monitor
Trade Name: Acer
Model Number: X163WL
Series Model Type:
SKU Number: X163WLxxxx (“x” = 0~9, a ~ z, or A ~ Z)
Is compliant with the essential requirements and other relevant provisions of the following EC directives,
and that all the necessary steps have been taken and are in force to assure that production units of the
same product will continue comply with the requirements.
EMC Directive 2004/108/EC as attested by conformity with the following harmonized
standards:
-. EN55022, AS/NZS CISPR22 Class B.
-. EN55024
-. EN61000-3-2, Class D
-. EN61000-3-3
Low Voltage Directive 2006/95/EC as attested by conformity with the following
harmonized standard:
-. EN60950-1
RoHS Directive 2002/95/EC on the Restriction of the Use of certain Hazardous Substances
in Electrical and Electronic Equipment:
-. The maximum concentration values of the restricted substances by weight in homogenous material are:
Lead 0.1% Polybrominated Biphenyls (PBB’s) 0.1%
Mercury 0.1% Polybrominated Diphenyl Ethers (PBDE’s) 0.1%
Hexavalent Chromium 0.1% Cadmium 0.01%
Directive 2005/32/EC of the European Parliament and of the Council with regard to Ecodesign Requirements.
Year to begin affixing CE marking 2009.
_______________________________ Oct. 19, 2009
Easy Lai /Manager Date
Regulation, Acer Inc.
Loading...
