TravelMate de la série 290

Manuel d’utilisation

Des modifications peuvent être apportées de temps à autre aux informations contenues dans cette publication sans obligation d’en notifier qui que ce soit. Ces modifications seront ajoutées aux nouvelles éditions de ce manuel ou dans des documents et publications complémentaires. Cette société ne fournit aucune espèce de garantie expresse ou implicite, relative à aucune des informations contenues dans ce manuel et n’offre notamment aucune garantie d’aucune sorte quant à la valeur marchande de ce produit ou son adéquation à une application particulière.

Enregistrez le numéro de série, la date d’achat, et le numéro du modèle dans l’espace prévu cidessous. Le numéro de série et le numéro de modèle sont imprimés sur l’étiquette collée sur le châssis. Toutes les correspondances concernant cette unité doivent inclure ces informations.

Toute reproduction, transmission, transcription ou mise en mémoire de ce manuel sur un support quelconque, ainsi que toute traduction vers une autre langue ou en langage informatique, par quelque procédé que ce soit, notamment, électronique, mécanique, magnétique, optique, chimique, manuel et autres sont interdites sans l’autorisation écrite préalable d’Acer Incorporated.

Modèle : _______________________________________

No. de série : ___________________________________

Date d’achat : __________________________________

Lieu d’achat : __________________________________

Manuel d’utilisation du TravelMate de la série 290 Première publication : jul 2003

Ordinateur notebook TravelMate de la série 290

Acer et le logo Acer sont des marques déposées de Acer Incorporated. Toutes les autres marques et marques déposées ne sont utilisées ici que pour un but d’identification et sont la propriété de leurs sociétés respectives.

iii

Français

Pour commencer...

Nous désirons vous remercier d’avoir fait de cet ordinateur de la gamme TravelMate votre choix pour vos besoins informatiques mobiles. Nous espérons que vous serez aussi heureux de votre TravelMate que nous l’avons été de le fabriquer pour vous.

Vos guides

Pour vous aider à utiliser votre TravelMate, nous avons conçu plusieurs guides :

Tout d’abord, le poster Pour partir du bon pied... vous aide à configurer votre ordinateur.

Ce Manuel d’utilisation présente les nombreuses manières dont votre ordinateur peut vous aider à être productif. Ce guide fournit des informations claires et concises sur l’ordinateur, il est donc important de les lire intégralement.

Ce Manuel d’utilisation est également disponible au format PDF, ce qui peut être pratique si vous désirez en imprimer une copie. Procédez comme suit :

1 Cliquez sur Démarrer, Programmes, puis TravelMate. 2 Cliquez sur TravelMate User’s guide. Remarque : L’affichage du fichier nécessite l’installation de

Adobe Acrobat Reader. Si Adobe Acrobat Reader n’est pas installé dans votre ordinateur, le clic sur TravelMate User’s Guide va exécuter le programme d’installation d’Acrobat Reader. Suivez les instructions à l’écran pour terminer l’installation. Pour des instructions sur l’utilisation de Adobe Acrobat Reader, accédez à son menu d’aide.

Français

Conseils élémentaires de soin et d’utilisation de votre ordinateur

Mise sous tension et hors tension de l’ordinateur

Pour mettre votre ordinateur sous tension, appuyez simplement sur le bouton d'alimentation, le bouton à gauche des touches de lancement au-dessus du clavier de votre TravelMate. Voir « Vue frontale ouverte » à la page 3 pour l'emplacement du bouton d'alimentation.

L’ordinateur peut être mis hors tension de plusieurs manières :

• Utilisez la commande d’arrêt de Windows

Pour Windows 2000 :

Cliquez sur Démarrez, Arrêter... et

sélectionnez Arrêter, puis cliquez sur OK.

- ou -

Pour Windows XP :

Cliquez sur Démarrez, Éteindre l'ordinateur,

puis cliquez sur Éteindre.

• Utilisez le bouton d'alimentation

Remarque : Vous pouvez également utiliser bouton

d'alimentation pour effectuer des fonctions de gestion de l’alimentation. Consultez l’aide de Windows pour des informations complémentaires.

• En utilisant les fonctions avancées de la gestion de l’alimentation

Vous pouvez mettre l’ordinateur hors tension en fermant l’affichage ou en appuyant sur la touche spéciale de Sommeil (Fn-

Échap). Consultez le guide en ligne pour des détails.

Remarque : Si vous ne pouvez pas mettre l'ordinateur hors

tension de manière normale, appuyez sur le bouton d'alimentation et maintenez-le pendant plus de 4 secondes. Si vous avez mis l’ordinateur hors tension et vous le mettre à nouveau sous tension, attendez au moins 2 secondes.

Français

Soin à apporter à votre ordinateur

Votre ordinateur sera un outil efficace si vous en prenez bien soin.

• N’exposez pas l’ordinateur à la lumière directe du soleil. Ne le mettez pas à côté d’une source de chaleur telle qu’un radiateur.

• N’exposez pas l’ordinateur à des températures au-dessous de 0ºC (32ºF) ou au-dessus de 50ºC (122ºF).

• Ne soumettez pas l’ordinateur à des champs magnétiques.

• N’exposez pas l’ordinateur à la pluie ou à l’humidité.

• Ne renversez pas d’eau ou de liquides sur l’ordinateur.

• Ne soumettez pas l’ordinateur à des chocs violents ou à des

vibrations.

• N’utilisez pas l’ordinateur en milieu empoussiéré ou sale.

• Pour éviter d'abîmer l'écran, ne posez pas d’objets sur l’ordinateur

lorsqu’il est fermé.

• Ne fermez pas l’écran de l’ordinateur brusquement.

• Ne placez jamais l’ordinateur sur une surface instable.

Soin à apporter à votre adaptateur secteur

Voici quelques conseils pour le soin à apporter à votre adaptateur secteur :

• Ne connectez pas l’adaptateur à d’autres appareils.

• Ne marchez pas sur le câble d’alimentation et ne placez rien

dessus. Installez le câble d’alimentation et les autres câbles en dehors des zones de passage.

• Lorsque vous débranchez le cordon d’alimentation, ne tirez pas sur le cordon, mais sur la prise.

• L’ampérage total des appareils branchés ne doit pas dépasser la valeur permise de la prise ou de la rallonge (dans le cas de l’utilisation d’une rallonge). De même, l’ampérage de tous les appareils reliés à une même prise murale ne doit pas dépasser pas la valeur permise pour la prise.

Français

Soin à apporter à votre batterie

Voici quelques conseils pour le soin à apporter à votre batterie :

• Utilisez uniquement une batterie du même type en cas de remplacement. Éteignez l’ordinateur avant de retirer ou de remplacer la batterie.

• Ne démontez pas les batteries. Éloignez-les des enfants.

• Mettez les batteries usagées au rebut en respect avec la

réglementation locale. Si possible, recyclez-les.

Nettoyage et maintenance

Lors du nettoyage de l’ordinateur, procédez comme suit :

• Éteignez l’ordinateur et retirez la batterie.

• Déconnectez l’adaptateur secteur.

• Utilisez un chiffon doux, légèrement humecté d’eau. N’utilisez pas

de liquide ou d’aérosol de nettoyage.

• Utilisez un kit de nettoyage LCD pour nettoyer l’écran d’affichage.

Dans les cas suivants :

• L’ordinateur est tombé ou le châssis a été endommagé.

• Un liquide a coulé à l’intérieur du matériel.

• L’ordinateur ne fonctionne pas normalement.

Veuillez consulter « Dépannage de votre TravelMate » à la page 49.

Sommaire

Pour commencer... iii

Vos guides iii Conseils élémentaires de soin et d’utilisation de votre ordinateur iv

1 Familiarisation avec votre TravelMate 1

Une visite guidée du TravelMate 3

Vue frontale ouverte 3 Vue frontale 5 Vue gauche 6 Vue droite 7 Vue arrière 8

Vue inférieure 9 Fonctionnalités 10 Indicateurs 12 Utilisation du clavier 14

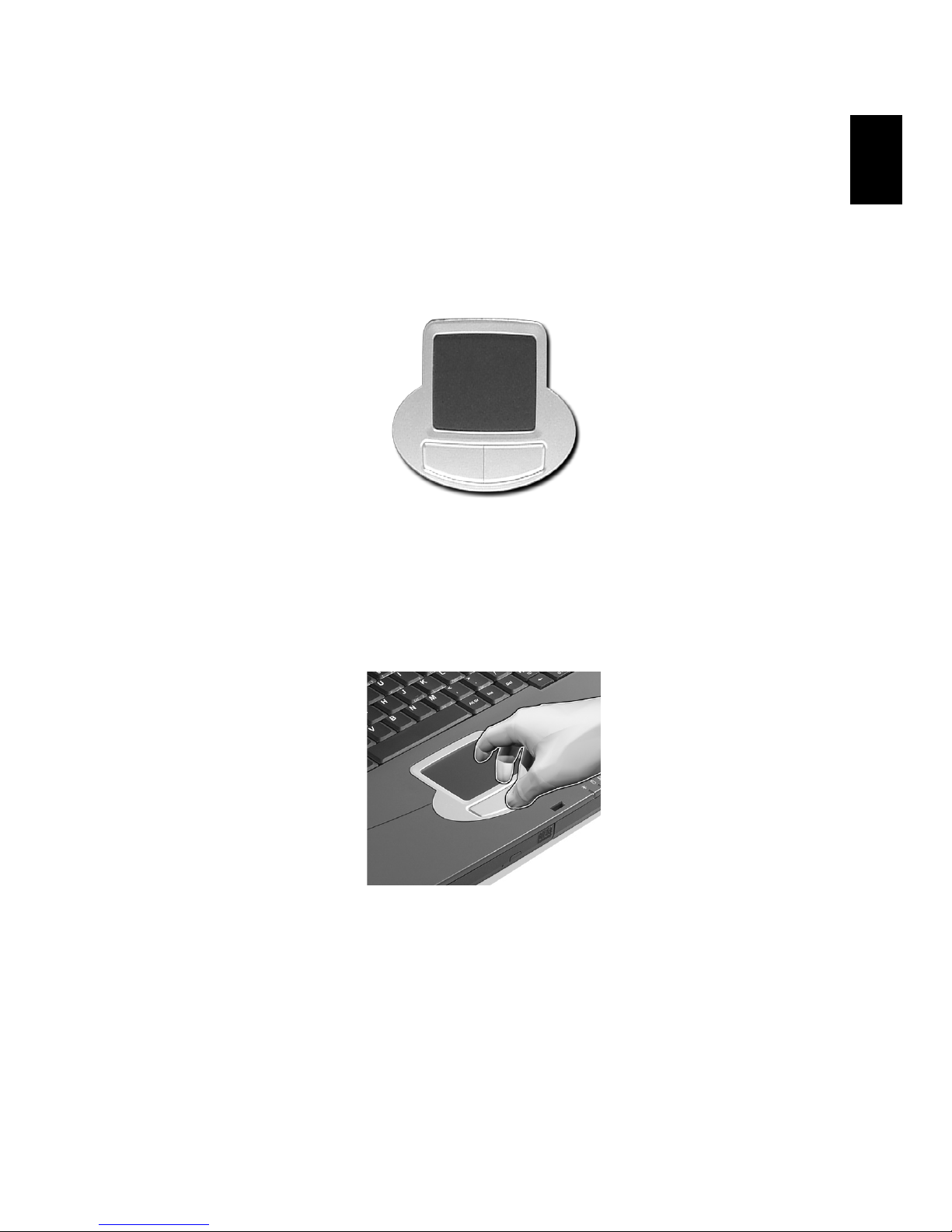

Touches spéciales 14 Touches de lancement 20 Touchpad 21

Informations de base du touchpad 21 Stockage 23

Disque dur 23

Baie AcerMedia 23

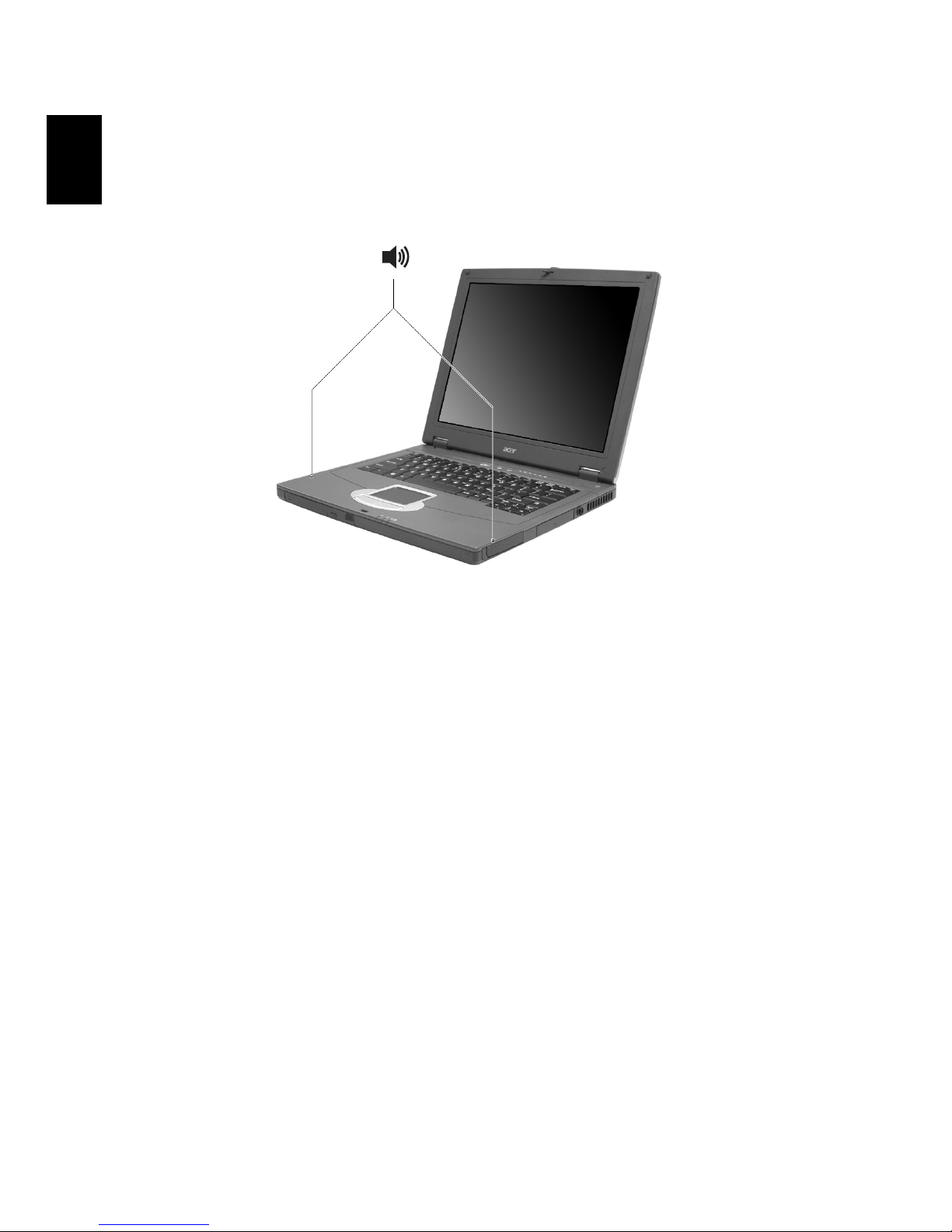

Utilisation de logiciel 24 Audio 26

Contrôle du volume 26 Gestion de l’alimentation 27 Déplacements avec votre TravelMate 28

Déconnexion du bureau 28

Courts déplacements 28

Emporter l’ordinateur à la maison 30

Voyage avec l’ordinateur 31

Voyage international avec l’ordinateur 32 Sécurité de l’ordinateur 34

Utilisation d’un cadenas pour ordinateur 34

Utilisation de mots de passe 34

2 Personnalisation de votre TravelMate 37

Extension avec des options 39

Options de connectivité 39

Options de mise à niveau 44 Utilisation des utilitaires système 47

Français

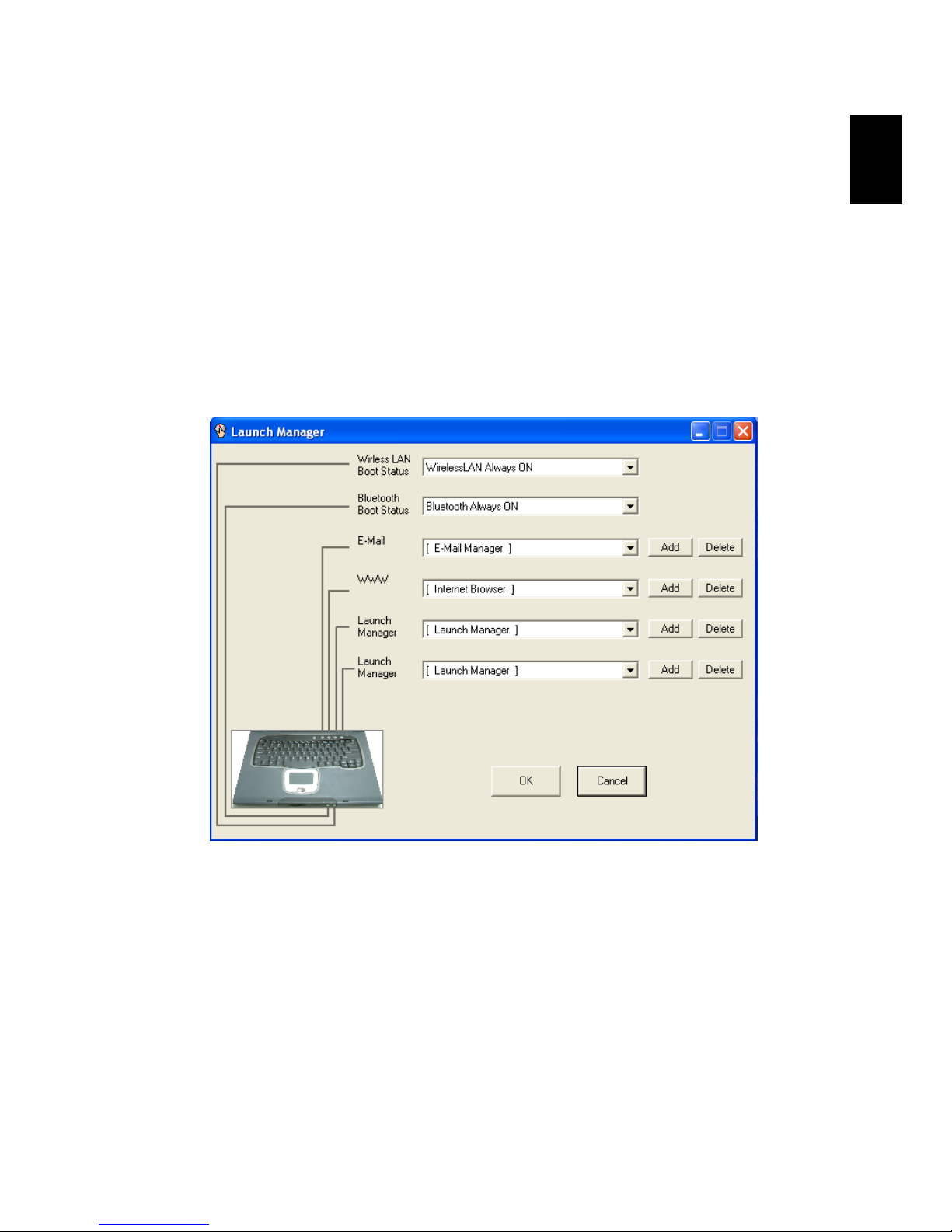

Launch Manager 47 Utilitaire du BIOS 47

3 Dépannage de votre TravelMate 49

Foire aux questions 51 Conseils de dépannage 54 Messages d’erreur 55 Demande de service 56

Garantie internationale du voyageur (ITW) 56 Avant d’appeler 56

Annexe A Spécifications 57

Annexe B Avis 63

Index 75

1 Familiarisation avec votre

TravelMate

Cet ordinateur combine haute performance, souplesse d’utilisation, fonctions de gestion de l’alimentation et capacités multimédia avec un style unique et une conception ergonomique. Travaillez avec une productivité et une fiabilité inégalées avec votre nouveau partenaire informatique puissant.

Français

Une visite guidée du TravelMate

Après avoir configuré votre ordinateur comme illustré dans le poster Pour partir du bon pied..., nous allons vous faire explorer votre nouvel ordinateur TravelMate.

Vue frontale ouverte

# Élément Description

1 Écran d’affichage Également appelé écran LCD (Liquid Crystal

Display), affiche les données de l’ordinateur.

1 Familiarisation avec votre TravelMate4

Français

2 Bouton

d'alimentation

Met l'ordinateur sous tension.

3 Touchpad Périphérique de pointage sensible au touché

qui fonctionne comme une souris.

4 Boutons (gauche et

droit)

Le bouton gauche et le bouton droit fonctionnent comme le bouton gauche et le bouton droit d’une souris.

5 Repose mains Zone de support confortable pour vos mains

lorsque vous utilisez l’ordinateur.

6 Clavier Entre les informations dans votre ordinateur.

7 Indicateurs d’état Diodes électroluminescentes (DEL) qui

s’allument ou s’éteignent selon l’état de l’ordinateur, de ses fonctions et composants.

8 Touches de

lancement

Touches spéciales permettant de lancer le navigateur Internet, le programme de messagerie électronique et des programmes utilisés fréquemment. Voir « Touches de lancement » à la page 20 pour plus de détails.

# Élément Description

Français

Vue frontale

# Élément Description

1 Loquet Loquet pour l'ouverture et la fermeture du

portable.

2 Baie AcerMedia Pour les modules échangeables à chaud : CD-

ROM, DVD-ROM, combo DVD/CD-RW ou DVD-RW.

1 Familiarisation avec votre TravelMate6

Français

Vue gauche



# Élément Description

1 Port infrarouge Fait l’interface avec des périphériques à

infrarouge (par exemple une imprimante infrarouge, ou un ordinateur compatible infrarouge).

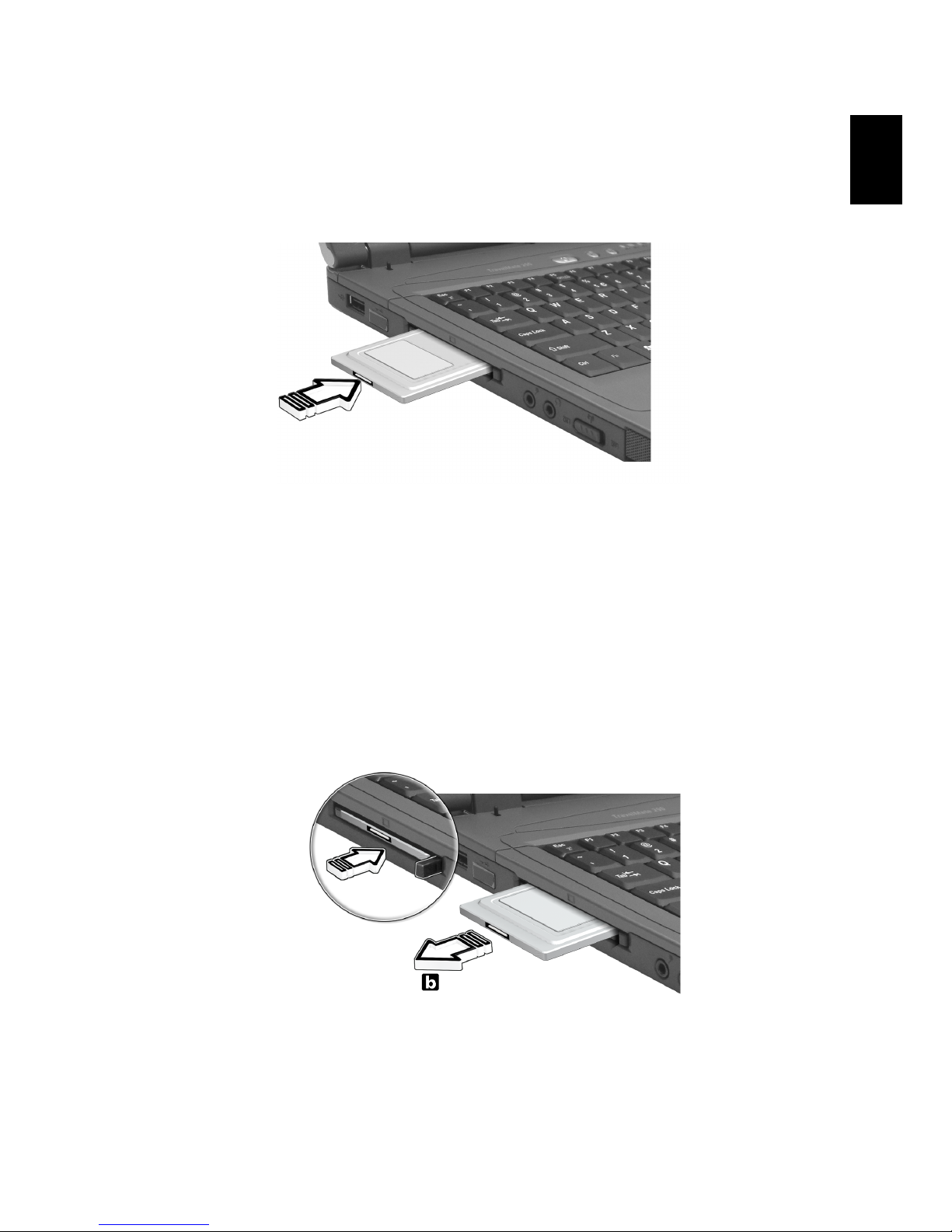

2 Emplacements de

cartes PC

Accepte une carte PC 16 bits ou une carte PC CardBus 32 bits de Type II.

3 Commutateur de

communication sans fil

Active et désactive les périphériques de communication sans fil.

4 Haut-parleur stéréo Émet le son.

5 Prise de sortie audio /

haut-parleurs / casque

Se connecte à un casque stéréo ou d'autres périphériques audio en sortie (hautparleurs).

6 Prise microphone/

Prise d’entrée audio

Accepte l'entrée d'un microphone externe ou accepte des périphériques audio en entrée (comme un lecteur de CD audio ou un baladeur stéréo).

Français

Vue droite

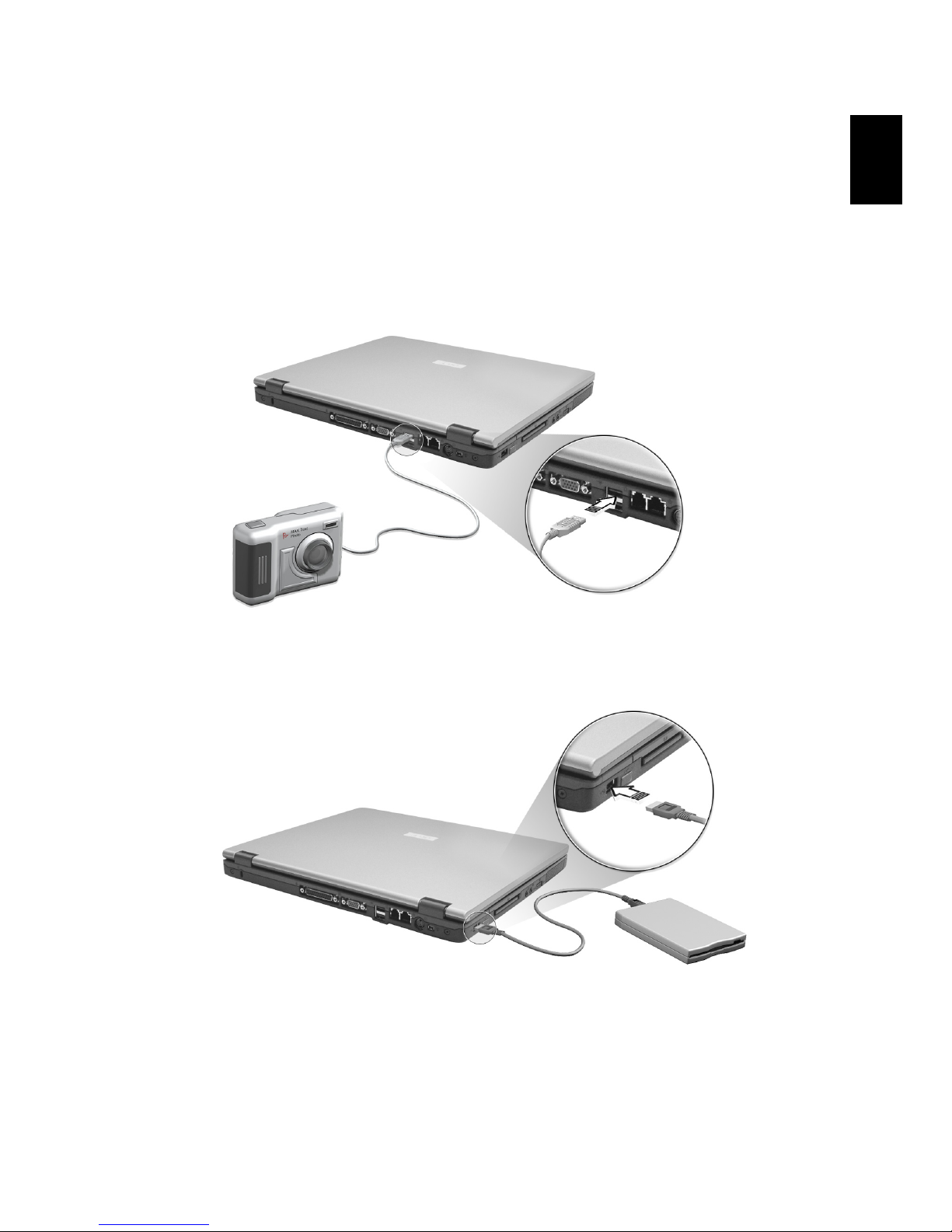

7 Port USB 2.0 Se connecte à des périphériques USB, tels

qu’une souris USB ou une caméra USB.

# Élément Description

1 Haut-parleur stéréo Émet le son.

2 Disque dur Contient le disque dur de l’ordinateur.

3 Fente de ventilation Permet à l'ordinateur de rester froid, même

après une longue utilisation.

4 Prise d'alimentation Se connecte à l'adaptateur secteur.

# Élément Description

1 Familiarisation avec votre TravelMate8

Français

Vue arrière

# Élément Description

1 Ports IEEE 1394 Se connecte à des périphériques IEEE 1394.

2 S-vidéo Se connecte à un téléviseur ou un périphérique

d’affichage avec entrée S-vidéo.

3 Prise réseau Se connecte à un réseau Ethernet 10/100Base.

4 Prise modem Connecte l’ordinateur à une ligne de téléphone.

5 Deux ports USB 2.0 Se connecte à des périphériques USB, tels

qu’une souris USB ou une caméra USB.

6 Port d’affichage

externe

Se connecte à un périphérique d'affichage, comme un moniteur externe ou un projecteur LCD, et affiche jusqu'à 16,7 millions de couleurs avec une résolution de 1600 x 1200 à 85 Hz et 2048 x 1536 à 75 Hz.

7 Port parallèle Se connecte à un périphérique parallèle, tel

qu’une imprimante parallèle.

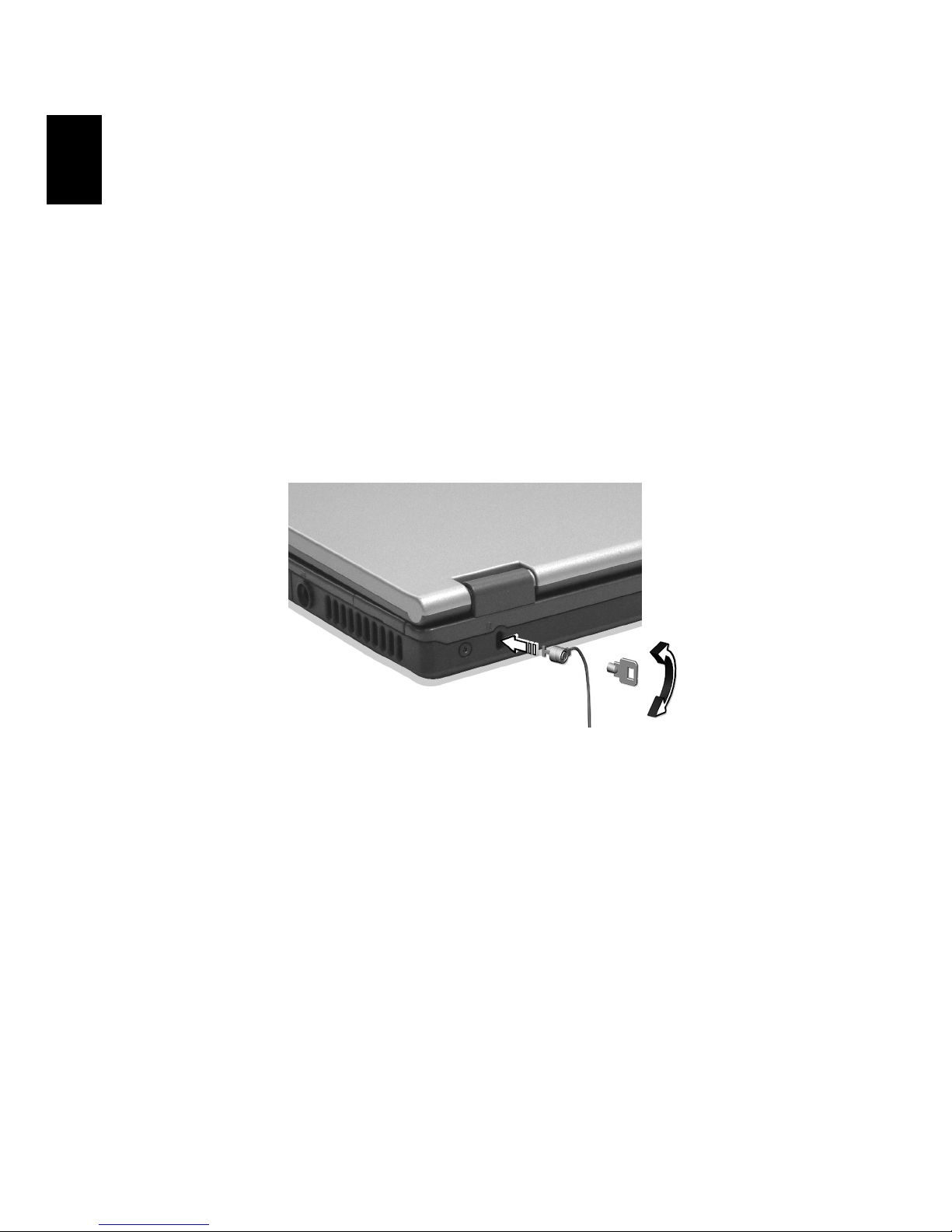

8 Verrou de sécurité Se connecte à un cadenas de sécurité pour

ordinateur Kensington.

Français

Vue inférieure

a. Ne couvrez pas et ne bloquez pas l’ouverture du ventilateur.

# Élément Description

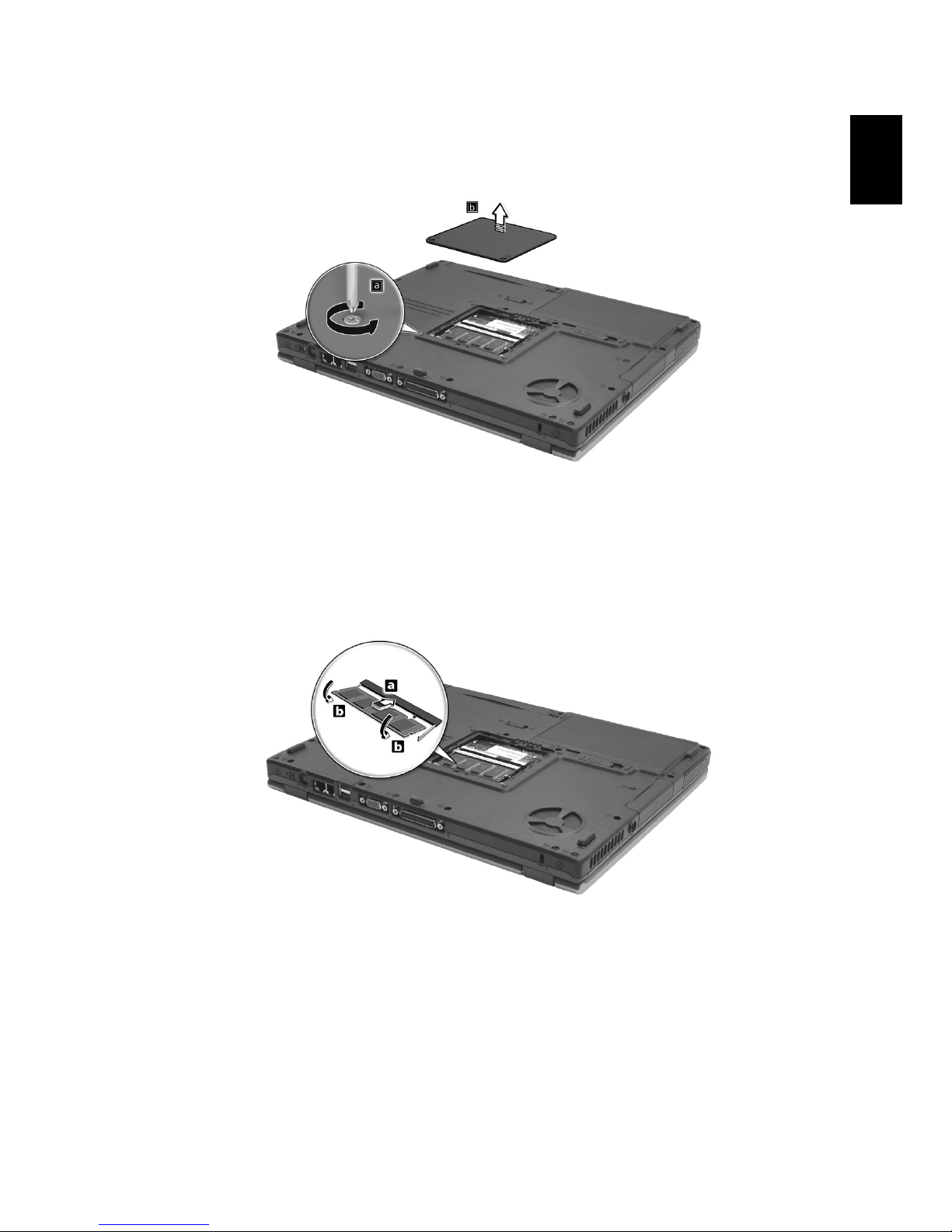

1 Connecteur mémoire Le connecteur qui accueille la mémoire

principale de l'ordinateur.

2 Loquet de libération

de la baie AcerMedia

Déverrouille le lecteur AcerMedia pour un retrait ou un échange.

3 Baie AcerMedia Contient un module lecteur AcerMedia.

4 Baie de la batterie Contient la batterie de l’ordinateur.

5 Loquet de libération

de la batterie

Déverrouille la batterie pour la retirer.

6 Baie du disque dur Contient le disque dur de l’ordinateur (fixé

par une vis).

7 Ventilateur de

refroidissement

Aide à refroidir l’ordinateur.

1 Familiarisation avec votre TravelMate10

Français

Fonctionnalités

Voici un bref résumé des nombreuses fonctionnalités de l’ordinateur :

Performance

• Processeur Intel

Pentium® M à 1,3~1,7 GHz et plus

• Chipset Intel 855GM

• Mémoire extensible à 2 Go avec deux connecteurs

• Lecteur optique interne amovible (baie AcerMedia)

• Disque dur IDE améliorée de haute capacité

• Batterie au lithium-ion

• Système de gestion d’énergie avec ACPI (Advanced Configuration

and Power Interface)

Affichage

• Écran LCD TFT (Thin-Film Transistor) affichant en couleurs vraies 32 bits avec une résolution maximale de 1024 x 768 XGA (eXtended Graphic Array)

• Moteur graphique 3D

• Prise en charge de l’affichage simultané sur l’écran LCD et un

moniteur

• Sortie S-vidéo pour un téléviseur ou un périphérique d’affichage avec entrée S-vidéo

• Fonctionnalité de réduction automatique du LCD qui décide automatiquement le meilleur réglage pour votre affichage et en même temps économise l’énergie

• Double affichage indépendant

Multimédia

• Audio stéréo haute-fidélité AC’97 16 bits

• Doubles haut-parleurs intégrés

• Lecteur optique à haute vitesse (baie AcerMedia)

Connectivité

• Port modem fax-données haute vitesse

Français

• Port Ethernet / Ethernet rapide

• Communication sans fil infrarouge rapide

• Trois ports USB 2.0 (deux à l'arrière et un à gauche)

• Ports IEEE 1394

• Réseau sans fil InviLink 802.11b ou 802.11a/b wireless (option

d'usine)

• Prêt pour Bluetooth (option d'usine)

Extension

• Un emplacement de carte PC CardBus de type II

• Mémoire extensible

1 Familiarisation avec votre TravelMate12

Français

Indicateurs

Six indicateurs lumineux faciles à lire se trouvent au-dessous de l'écran et trois sur l'avant de l'ordinateur.

Les indicateurs d'état Batterie et Alimentation sont visibles même lorsque vous fermez l'écran.

Icône Fonction Description

Disque dur Est allumé lorsque le disque dur est actif.

Lecteur optique Est allumé lorsque le lecteur optique est actif.

Arrêt Défil Est allumé lorsque Arrêt Défil est activé.

Verr Maj Est allumé lorsque Verr Maj est activée.

Français

1. Charge : Clignote 1 s et éteint 3 s.

2. Basse capacité (environ 10%) : Clignote 0,25 s et éteint 0,25 s.

3. Basse capacité critique (environ 3%) : Clignote 0,1 s et éteint 0,1 s.

4. Pleine charge : Allumé en continu

* Si l'utilisateur branche le mauvais adaptateur secteur (moins de 60 watts), les indicateurs de l'état du système et de la batterie clignotent 0,5 s et sont éteints 0,5 simultanément. Un avertissement sonore est émis pendant 2 s si les haut-parleurs sont allumés. L'utilisation de l'adaptateur d'origine est fortement recommandée.

Verr Pavé (curseur)

Est allumé lorsque Verr Pavé est activé.

Verr Num Est allumé lorsque Verr Num est activée.

Indicateur Bluetooth/sans fil

Orange indique que le réseau sans fil est activé ; bleu indique que Bluetooth (en option) est activé ; violet foncé indique que le réseau sans fil et Bluetooth tous les deux sont activés.

Alimentation Est allumé et vert quand l'ordinateur est sous

tension et clignote quand l'ordinateur est en mode de Réserve.

Batterie Est allumé et vert. Voir les remarques ci-

dessous.

Icône Fonction Description

1 Familiarisation avec votre TravelMate14

Français

Utilisation du clavier

Le clavier à touches de dimension normale comprend un pavé numérique intégré, des touches de direction séparées, deux touches Windows et douze touches de fonctions.

Touches spéciales

Touches de verrouillage

Le clavier a quatre touches de verrouillage qui peuvent être activées ou désactivées.

Touche Description

Verr Maj Quand Verr Maj est allumé, tous les caractères alphabétiques

sont tapés en majuscules.

Verr Pavé (Fn-F10)

Quand Verr Pavé est allumé, le pavé numérique intégré est activé. Dans ce mode le pavé numérique est en fonction curseur.

Verr Num (Fn-F11)

Quand Verr Num est allumé, le pavé numérique intégré est en mode numérique. Les touches fonctionnent comme une calculatrice (complète avec les opérateurs numériques +, -, * et /). Utilisez ce mode lorsque vous devez faire de nombreuses entrées de données numériques. Une meilleure solution est de connecter un pavé numérique externe.

Arrêt Défil (Fn-F12)

Quand Arrêt Défil est allumé, l’écran se déplace d’une ligne vers le haut ou le bas quand vous appuyez sur la touche fléchée vers le haut ou le bas respectivement. Cette touche de verrouillage ne fonctionne pas avec certaines applications.

Français

Pavé numérique intégré

Le pavé numérique intégré fonctionne comme le pavé numérique d’un ordinateur de bureau. Il est indiqué par des petits caractères situés sur le côté droit des touches.

Remarque : La connexion d’un clavier ou pavé numérique externe au notebook fait basculer la fonction Verr Num du pavé intégré vers le clavier ou pavé numérique.

Accès désiré Verr Num allumé Verr Num éteint

Touches numériques du pavé intégré

Tapez les chiffres de manière normale.

Touches du clavier principal

Appuyez sur la touche Fn tout en tapant les lettres sur le pavé intégré.

Tapez les lettres de manière normale.

1 Familiarisation avec votre TravelMate16

Français

Touches Windows

Le clavier a deux touches qui accomplissent les fonctions spécifiques à Windows.

Touche Description

Touche logo Windows

Bouton Démarrer. Les combinaisons avec cette touche accomplissent des fonctions spéciales. Voici quelques exemples :

+ Espace (Activer le prochain bouton de la barre des

tâches)

+ E (Explorer le Poste de travail)

+ F (Trouver un document)

+ M (Réduire Tout)

Maj + + M (Annuler Réduire Tout)

+ R (Afficher la boîte de dialogue de Exécuter)

Touche d’application

Ouvre le menu de contexte de l’application (même chose qu’un clic du bouton droit).

Français

Touches spéciales

L’ordinateur emploie des touches spéciales (combinaisons de touches) pour accéder à la plupart des contrôles de l’ordinateur comme la luminosité de l’écran, le volume en sortie et l’utilitaire du BIOS.

Pour activer les touches spéciales, appuyez et maintenez Fn avant d’appuyer sur l’autre touche de la combinaison.

Touche Icône Fonction Description

Fn-Échap Sommeil Place l’ordinateur en mode de

Sommeil. Voir « Gestion de

l’alimentation » à la page 27.

Fn-F5 Choix de

l’affichage

Permet de faire passer l’affichage entre l’écran LCD, le moniteur externe (s’il est connecté), ou les deux en même temps.

Fn-Fin Haut-parleur Active et désactive les haut-

parleurs.

Fn-P.Préc. Accroissement du

volume

Augmente le volume du hautparleur.

Fn-P.Suiv. Décroissement du

volume

Diminue le volume du hautparleur.

1 Familiarisation avec votre TravelMate18

Français

Le symbole de l’euro

Si la disposition de votre est définie comme États-Unis International ou Royaume-uni ou si vous avez un clavier avec une disposition européenne, vous pouvez taper le symbole de l’Euro avec votre clavier.

Remarque pour les utilisateurs du clavier US : Le type de clavier est défini lors de la configuration de Windows. Pour que le symbole de l’euro puisse fonctionner, vous devez choisir États-Unis International comme type de clavier.

Pour vérifier le type de clavier dans Windows Millennium et Windows 2000, procédez comme suit :

1 Cliquez sur Démarrer, Paramètres Panneau de configuration. 2 Double-cliquez sur Clavier. 3 Cliquez sur l’onglet Langue. 4 Vérifiez que le type de clavier utilisé pour « En Anglais (États-

Unis) » est États-Unis International. Si ce n’est pas le cas, cliquez sur Propriétés ; puis sélectionnez

États-Unis International et cliquez sur OK.

Fn-

↑

Accroissement de la luminosité

Augmente la luminosité de l’écran.

Fn-

↓

Décroissement de la luminosité

Diminue la luminosité de l’écran.

Touche Icône Fonction Description

+ 58 hidden pages
