ACER PD527D User Manual [fr]

Manuel pour Projecteur
Acer séries PD523P/PD525P/PD527
T€l€charg€ sur www.lampe-videoprojecteur.info
Instructions de mise au rebut
Ne jetez pas cet appareil électronique à la poubelle lors de sa mise au rebut. Pour minimiser la pollution et assurer une protection maximale de l’envi
-
ronnement global, veuillez la recycler.
U.S.A. Pour des produits électroniques contenant un moniteur ou un affichage LCD/
CRT, ou une lampe à haute pression à mercure :
Les lampes à l’intérieur de ce produit contiennent du mercure et doivent être recyclées ou traitées en accord avec les autorités locales, régionales ou natio
­nales. Pour plus d’informations, contactez l’Alliance des Industries Electronique au www.eiae.org. Pour des informations spécifiques au recyclage de la lampe, veuillez consulter le site www.lamprecycle.org
1 ...Français
Table des Matières
Table des Matières ....................................................................................... 1
Notice d’Utilisation ........................................................................................ 3
Précautions ..........................................................................................................3
Introduction .................................................................................................. 5
Caractéristiques du Produit ..................................................................................5
Aperçu de l’Emballage .........................................................................................6
Aperçu du Produit ................................................................................................7
Unité Principale .............................................................................................................. 7
Panneau de Contrôle .....................................................................................................8
Ports de Connexion .......................................................................................................9
Télécommande avec pointeur Laser ............................................................................10
Installation .................................................................................................. 11
Connecter le Projecteur ......................................................................................11
Allumer/Eteindre le Projecteur ............................................................................13
Allumer le Projecteur ...................................................................................................13
Eteindre le Projecteur ..................................................................................................14
Témoin d’Avertissement ..............................................................................................
14
Régler l’Image Projetée ......................................................................................15
Régler la Hauteur du Projecteur ..................................................................................15
Régler le Zoom/Mise au point du Projecteur ................................................................16
Régler la Taille de l’Image Projetée .............................................................................
16
Contrôles Utilisateur ................................................................................... 17
Panneau de Contrôle & Télécommande ............................................................17
Menus d’Affichage à l’Ecran ...............................................................................21
Utilisation ....................................................................................................................21
Couleur ( Mode Ordinateur / Vidéo ) ........................................................................... 22
Image (Mode Ordinateur / Vidéo) ................................................................................
24
Gestion ( Mode Ordinateur / Vidéo ) ...........................................................................
26
Audio ( Mode Ordinateur / Vidéo ) ..............................................................................
29
Minuteur ( Mode Ordinateur / Vidéo ) ..........................................................................
30
Langue ( Mode Ordinateur / Vidéo ) ...........................................................................31
Projection sans fil ....................................................................................... 32
Introduction .........................................................................................................32
Configuration nécessaire ............................................................................................32
Interface d’entrées/sorties ...........................................................................................32
Configuration de votre WPG ..............................................................................33
2
Français...
Connexion du WPG pour la première fois ..........................................................33
Téléchargement du logiciel ..........................................................................................34
Brancher à un projecteur ....................................................................................36
Utilisation de la fonction audio ............................................................................37
Configuration de votre Acer WPG ......................................................................
39
ID du Projecteur ..........................................................................................................39

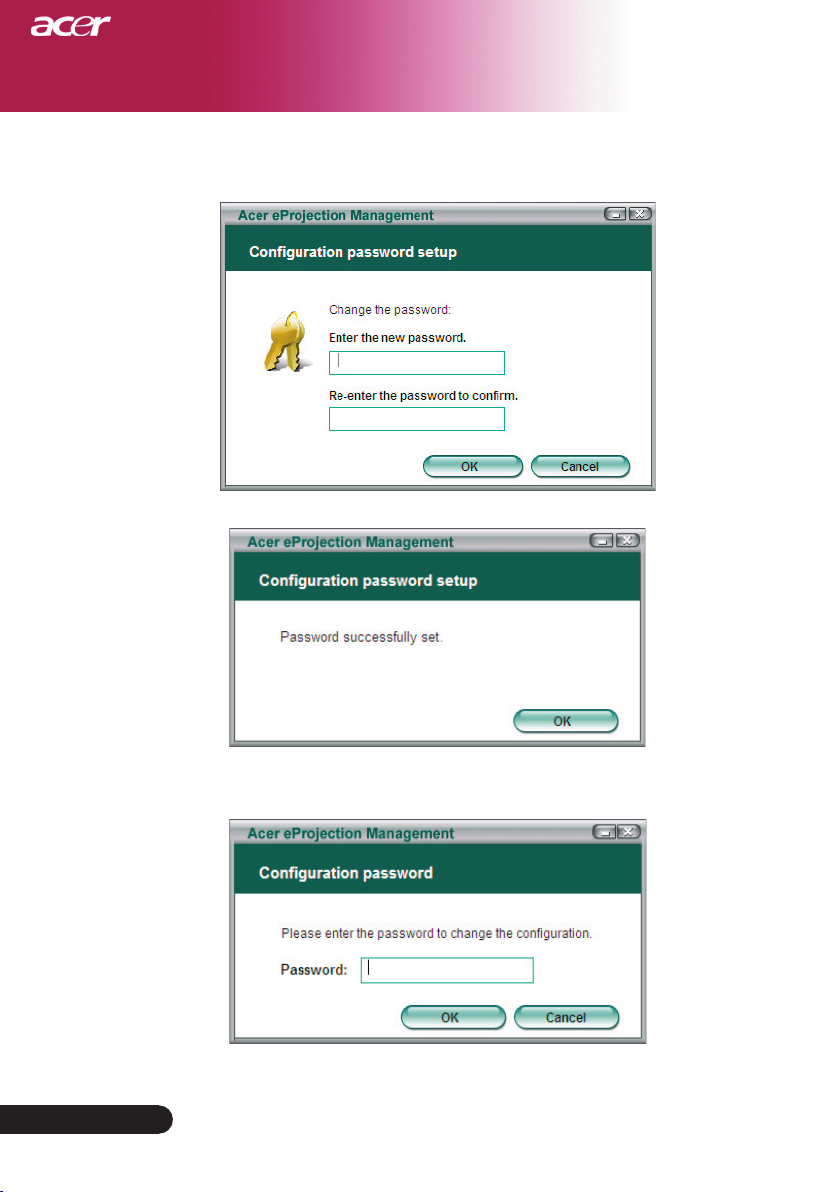

Réglage du mot de passe ...........................................................................................39
Mise à jour du micro-logiciel ........................................................................................41
Configuration du réseau ..............................................................................................41
Contrôles de projection ......................................................................................42
Masquer ......................................................................................................................42
Geler ..........................................................................................................................42
Télécommande du projecteur ......................................................................................42
Explication des touches ...............................................................................................42
Appendices ................................................................................................ 43
Dépannage .........................................................................................................43
Remplacer la lampe ...........................................................................................46
Spécifications .....................................................................................................48
Mode Compatible ...............................................................................................49
Notices de régulation et de sécurité
...........................................................
50
Table des Matières
3
...Français
Notice d’Utilisation
Précautions
Suivez les avertissements, précautions et entretiens, tels qu’ils sont recom­mandés dans ce guide utilisateur, a
fin de prolonger la durée de vie de votre
matériel.
Avertissement-
Ne regardez pas dans l’objectif. La lumière éblouissante pourrait vous blesser les yeux .
Avertissement-
Afin de diminuer le risque d’incendie ou d’élec
-
trocution, n’exposez pas le produit à la pluie ou à l’humidité.
Avertissement-
N’ouvrez pas et ne démontez pas le produit à
cause des risques d’électrocution.
Avertissement-
Quand vous remplacez la lampe, laissez refroi
-
dir l’appareil, et suivez les instructions pour le remplacement.
Avertissement-
Ce produit détectera lui-même la durée de vie de
la lampe. Pensez à remplacer la lampe quand les messages d’avertissements apparaissent.
Avertissement-
Réinitialisez la fonction “Réinit de lampe” dans
le menu “Gestion” de l’Affichage d’Ecran après avoir remplacé le module de la lampe (reportez­vous à la page 46).
Avertissement-
Avant d’éteindre le produit, laissez tourner le
ventilateur de refroidissement pendant quelques minutes.
Avertissement-
Quand vous connectez le projecteur à l’ordina
-
teur, commencez par allumer le projecteur.
Avertissement-
Ne pas utiliser le bouchon d’objectif lorsque le
projecteur est en cours d’utilisation
Avertissement-
Quand la lampe arrive en fin de vie, elle grillera
en émettant un claquement. Si cela se produit, le projecteur ne se rallumera pas tant que le module de lampe n’aura pas été remplacé. Pour rem
­placer la lampe, suivez les procédures énumérées dans “Remplacer la Lampe”.
4
Français...
Notice d’Utilisation
A Faire:
Eteignez l’appareil avant de le nettoyer.
Utilisez un chiffon doux imprégné d’un détergeant léger pour nettoyer le boîtier de l’affichage.
Débranchez la prise d’alimentation de la prise de courant CA si l’appareil ne doit pas être utilisé pendant une période pro­longée.
A ne pas faire:
Boucher les fentes et ouvertures sur l’appareil, destinées à la ventilation.
Utiliser des produits de nettoyages abrasifs, des cires ou des solvants pour nettoyer l’appareil.
Utiliser l’appareil dans les conditions suivantes:
- Dans un environnement extrêmement chaud, froid ou humide.
- Dans des endroits soumis à la poussière ou la saleté.
- Près de tout ustensile générant un fort champ magnétique.
- Placer face au soleil.
5
...Français
Introduction
Caractéristiques du Produit
Ce produit est un projecteur DLPTM à puce unique XGA. Ses caractéristiques remarquables sont énumérées ci-dessous:
XGA véritable, pixels adressables 1024 X 768
Technologie à puce uniqueDLPTM .
Compatible NTSC 3.58/NTSC4,43/PAL/SECAM et
HDTV(480i/ p, 576i/p, 720p, 1080i)
Raccordement DVI de haute technologie pour signal
numérique avec fonction CPTCDH et supporte DVI 480p, 576p, 720p et 1080i (en option)
Télécommande pour toutes les fonctions avec pointeur
laser
Menu d’affichage d’écran multilingue convivial
Correction trapézoïdale numérique avancée et re-
cadrage d’im ge de plein écran de haute qualité
Panneau de contrôle convivial
Compression SXGA+, SXGA, et redimentionnement
VGA, SVGA
Compatible Mac
6
Français...
Introduction
Cordon d’Alimentation de
1,8m
Câble VGA de 1,8m
Batterie x 2
Câble Vidéo Composite de
2,0m
Projecteur avec cache d’
objectif
Aperçu de l’Emballage
Ce projecteur est livré avec tous les éléments présentés cides­sous. Vérifiez que votre appareil est complet. Contactez votre vendeur immédiatement si quelque chose manquait.
Mallette de Transport
Câble USB 1,8m
Manuel Utilisateur Rapide
Câble S-Vidéo 1,8m
Câble Audio Jack/Jack 1,8m
VGA vers Composant/
Adaptateur HDTV
Guide de Démarrage
Télécommande avec poin-
teur Laser
Antenne (pour le PD525PW/
PD527W seulement)
7
...Français
Introduction
Unité Principale
Aperçu du Produit
1. Fokussierungsring
2. Bague de Zoom
3. Objectif Zoom
4. Récepteur de Télécommande
5. Bouton Elévateur
6. Pied de levage
7. Ports de Connexion
8. Prise de courant
9. Panneau de Contrôle
1
2
3
6
7
9
9
8
4
5
4
8
Français...
Introduction
Panneau de Contrôle
1. LED d’Avertissement de Température
2. LED d’Avertissement de Lampe
3. DEL et indicateur d’alimentation (DEL d’alimentation)
4. Source
5. Ré-Sync
6. Touches de sélection directionnelle
7. Menu
6
3
7
1
2
4
5
9
...Français
Introduction
Ports de Connexion
1. Connecteur RS232
2. Connecteur d’entrée USB
3. Connecteur de sortie boucle moniteur (Sortie VGA)
4. Connecteur d’entrée Audio
5. Connecteur d’entrée Vidéo Composite
6. Connecteur d’entrée S-Video
7. Connecteur signal analogique PC/TV HD/Vidéo composant
8.
Connecteur d’entrée DVI (Pour signal Numérique avec fonction CPTCDH )(en option)
9. Port pour verrou KensingtonTM
Les éléments ci-dessous sont pour le PD525PW/PD527W seulement :
10. Lan (Port RJ45 pour Ethernet 10/100M)
11. Connecteur de sortie audio
12. Bouton de réinitialisation
13. Indicateur d’état
14. Antenne
1
6
2
5
3
4
7
9
14
Pour le
PD525PW/
PD527W
seulement
11
12
13
10
8
10
Français...
Introduction
1. Pointeur Laser
2. Marche / Veille
3. Bouton laser
4. Source
5. Resyncro
6. Geler
7. Masquer
8. Muet
9. Rapport hauteur/largeur
10. Clef/Quatre touches de sélec
-
tion directionnelles
11. Retour
12. Zoom numérique
13. Menu
14. Clic gauche de la souris
Fernbedienung mit Laserzeiger
15. Clic droit de la souris
16. Souris
17. Touche Alimentation
18. Volume +
19. Volume -
20. Page précédente
21. Page suivante
22. VGA
23. S-Vidéo
24. Vidéo
25. Composant
26. DVI
27. Sans fil ou langue
28. Témoin Lumineux de Trans
-
mission
28
11
8
24
4
12
3
7
17
22
2
10
5
13
9
6
23
1
14
15
16
18
21
20
25
26
27
19
11
...Français
Installation
1. ................................................................................................Cordon d’Alimentation
2. .....................................................................................................................Câble VGA
3. ............................................................................................... Câble Vidéo Composite
4. ...................................................................................................................... Câble USB
5. ..............................................................VGA vers Composant/ Adaptateur HDTV
6. ................................................................................................................Câble S-Vidéo
7. .................................................................................................Câble Audio Jack/Jack
8. .............................................................................. Câble DVI (Accessoire optionnel)
Connecter le Projecteur
Pour vous assurer que le projecteur fonctionne bien avec votre
ordinateur, veuillez vous assurer que le mode d’affichage est bien compatible avec le projecteur. Reportez-vous à la section “Modes Compatibles” page 49.
Sortie Vidéo
Lecteur DVD, Boîtier Dé­codeur, Récepteur HDTV
4
2
3
6
7
DVI
RGB
USB
5
Sortie S-Vidéo
8
1
RS232
7
12
Français...
Installation
1
1. .................................................................................................Cordon d’alimentation
2. ....................................................................................................................... Câble Lan
3. .................................................................................................Câble audio Jack/RCA
4. ..........................................................................................................................Antenne
(pour le PD525PW/PD527W uniquement , nécessite de brancher manuellement l’antenne)
Internet
Connecter le Projecteur
Projection sans fi l
2 3
4
13
...Français
Installation
Marche / Veille
Allumer le Projecteur
1. Retirer le cache de l’objectif.
2. Assurez vous que le cordon d’alimentation et le câble de signal soient correctement connectés. Le Témoin d ’Alimentation clignotera en
rouge
.
3. Allumez la lampe en appuyant sur le bouton “Marche / Veille” situé sur le Panneau de Contrôle. Et le Témoin d’Alimentation deviendra
bleu
.
4. Allumez votre source (ordinateur, notebook, lecteur vidéo, etc.). Le projecteur détectera automatiquement votre source.
Si l’écran affiche les icônes “Lock” & “Source”, cela signifie que le
projecteur se verrouille sur ce type de source et qu’il n’a pas trouvé de signal sur cette entrée
Si l’écran affiche “Pas de Signal” , assurez-vous que les câbles de
signal sont connectés correctement.
Si vous connectez plusieurs sources en même temps, utilisez le
bouton “Source” sur le Panneau de Contrôle pour permuter.
Allumer/Eteindre le Projecteur
Allumez le projecteur
avant d’allumer la source.
1
14
Français...
Installation
Témoin d’Avertissement
Quand l’indicateur “
LAMPE
” devient rouge, le projecteur s’
éteindra automatiquement. Le projecteur s’éteindra automatique­ment. Contactez votre vendeur local ou notre service client.
Quand l’indicateur “
TEMP
” devient rouge pendant environ 20
secondes, ceci indique que le projecteur a été en surchauffe. Vous verrez apparaître un message “Le projecteur a surchauffé.” sur l’ affichage à l’écran. Le projecteur s’éteindra automatiquement.
Dans des conditions normales, le projecteur peut être rallumé
pour continuer la présentation. Si le problème persiste, vous devez contacter votre vendeur local ou le service clientèle.
Quand l’indicateur “
TEMP
” clignote rouge pendant environ 30
secondes, vous verrez un message “Panne de Ventilateur. Lampe va bientôt s’éteindre automatiquement.” sur l’affichage à l’écran. Contactez votre vendeur local ou le service clientèle.
Eteindre le Projecteur
1. Appuyez sur le bouton “Marche / Veille” pour éteindre l’am-
poule du projecteur, vous verrez un message “Veuillez presser à nouveau le bouton d’alimentation pour terminer la procédure d’ arrêt. Avertissement: NE PAS débrancher l’appareil lorsque le ventilateur du projecteur est toujours en train de fonctionner” sur l’affichage écran. Pressez à nouveau sur ce bouton pour confirmer. Sinon le message disparaîtra au bout de 5 secondes.
2. Les ventilateurs de refroidissement continuent à fonctionner
pendant environ 30 secondes durant le cycle de refroidissement et la DEL de puissance clignotera rapidement en
rouge
. Lorsque la DEL de puissance clignote lentement, le projecteur est entré en mode de veille.Si vous voulez remettre le projecteur en marche, vous devez attendre que le projecteur aie terminé le cycle de refroidissement et soit entré en mode attente. Une fois qu’il est en mode attente, appuyez simplement sur le bouton “Marche / Veille” pour redémarrer le projecteur.
3. Debranchez le cordon d’alimentation depuis la prise secteur et le projecteur.
4. N’allumez pas le projecteur immédiatement après l’avoir éteint.
15
...Français
Installation
Régler l’Image Projetée
Régler la Hauteur du Projecteur
Pied de levage
1
2
Bouton Eléva­teur
Le projecteur est équipé d’un pied de levage pour ajuster la hauteur du projecteur.
Pour élever le projecteur:
1. Appuyez sur le bouton de levage
.
2. Elevez le projecteur de l’angle d’affichage désiré
, lpuis relâ-
chez le bouton pour verrouiller le pied de levage dans sa posi
-
tion.
Pour abaisser le projecteur:
1. Appuyez sur le bouton de levage.
2. Abaissez le projecteur, puis relâchez le bouton pour verrouiller le pied de levage en position.
Loading...
+ 39 hidden pages
