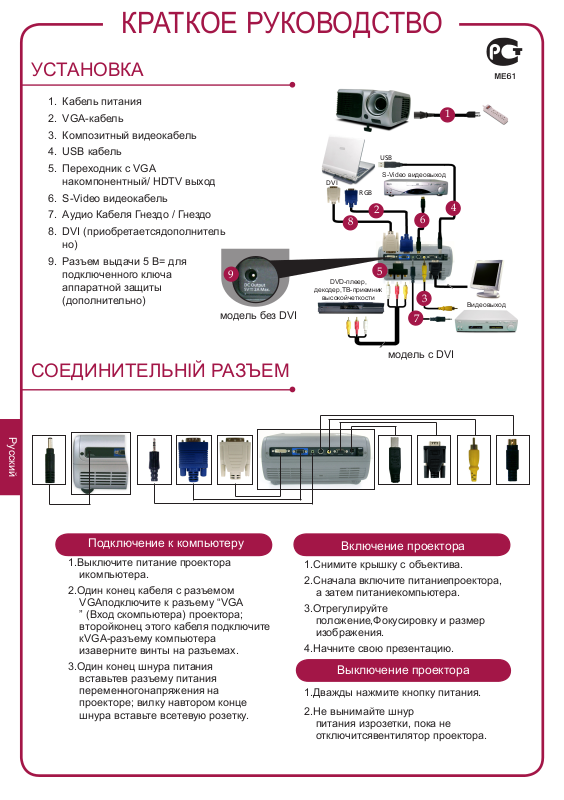

Acer PD100 Quick Start Guide [ru]

УСТАНОВКА

КРАТКОЕ РУКОВОДСТВО

1. Кабель питания

2. VGA-кабель

3. Композитный видеокабель

4. USB кабель

5. Переходник с VGA
накомпонентный/ HDTV выход

6. S-Video видеокабель

7. Aудио Кабеля Гнездо / Гнездо

8. DVI (приобретаетсядополнитель
но)

9. Разъем выдачи 5 В= для
подключенного ключа
аппаратной защиты
(дополнительно)

СОЕДИНИТЕЛЬНІЙ РАЗЪЕМ

Включение проектора

1.Снимите крышку с объектива.

2.Сначала включите питаниепроектора,
a затем питаниекомпьютера.

3.Отрегулируйте
положение,Фокусировку и размер
изображения.

4.Начните свою презентацию.

Выключение проектора

1.Дважды нажмите кнопку питания.

2.Не вынимайте шнур
питания изрозетки, пока не
отключитсявентилятор проектора.

Подключение к компьютеру

1.Выключите питание проектора
икомпьютера.

2.Один конец кабеля с разъемом
VGAподключите к разъему “VGA
” (Вход скомпьютера) проектора;
второйконец этого кабеля подключите
кVGA-разъему компьютера
изаверните винты на разъемах.

3.Один конец шнура питания
вставьтев разъему питания
переменногонапряжения на
проекторе; вилку навтором конце
шнура вставьте всетевую розетку.

Русский

8

4

2

1

3

5

7

6

DVI

RGB

USB

Видеовыход

DVD-плеер,

декодер,ТВ-приемник

высокойчеткости

S-Video видеовыход

9

модель без DVI

модель с DVI
