Acer P7203, P7205 QUICK START GUIDE
Note: Connector interface is subject to model’s specifications

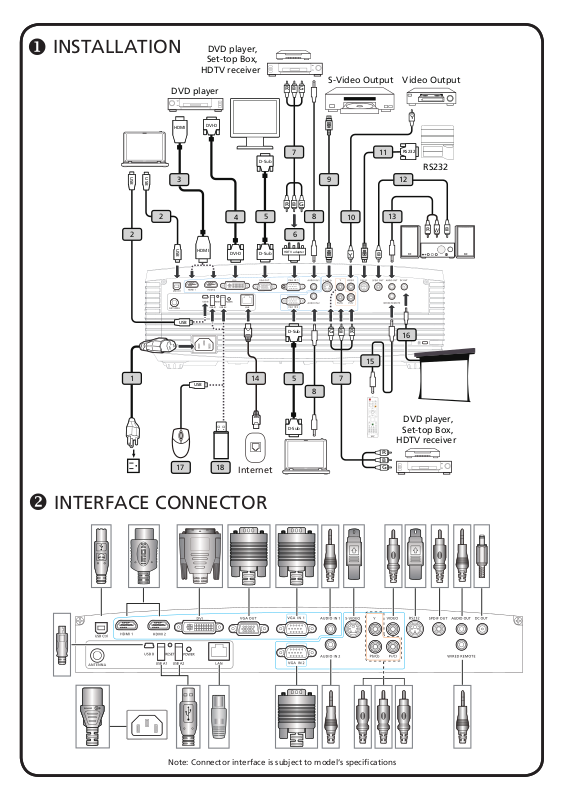

INSTALLATION
INTERFACE CONNECTOR
1
USB
17
Internet
14
16
DVI-D
DVI-D
4
2
USB
USB
RS232
RS232
11
D-Sub
D-Sub
5
Video Output
Y
Y
10
8
R B G
HDTV adapter
R B G
6
7
DVD player,
Set-top Box,
HDTV receiver
13
R
W
S-Video Output
9
DVD player,
Set-top Box,
HDTV receiver
R
B
G
7
RBG
D-Sub
D-Sub
5
8
B
B
12
DVD player
HDMI
HDMI
3
USB
2
USB
18
15
E62405SP
R
mole x
English
Português
Quick Start
INSTALLATION
1. Power cord
2. USB Cable
3. HDMI Cable
4. DVI Cable
5. VGA Cable
6. VGA to Component/HDTV Adapter
7. 3 RCA Component Cable
8. Audio Cable Jack/Jack
9. S-Video Cable
10. Composite Video Cable
11. RS232 Cable
12. SPDIF Cable
13. Audio Cable Jack/RCA
14. LAN Cable
15. Audio cable jack for wired remote
16. 12V DC Cable
17. Mouse
18. USB disk/stick
Note: Connector interface is subject to model’s specifications
INTERFACE CONNECTOR
Connecting to a Computer
1. Ensure the projector and your
computer are turned off.
2. Connect one end of the VGA cable
to the “VGA IN” connector on the
projector; connect the other end to
the VGA connector on the computer
and tighten the screws.
3. Connect one end of the power cord
into the AC power socket on the
projector; connect the other end to an
electrical outlet.
Powering On the Projector
1. Remove the lens cap.
2. Turn on the projector first and then
the computer.
3. Adjust the position, focus and zoom.
4. Run you presentation.
Powering Off the Projector
1. Press the power button twice.
2. Do not remove AC power cord from
outlet until the projector fan shut
down.
INÍCIO RÁPIDO
INSTALAÇÃO
1. Cabo de Energia
2. Cabo USB
3. Cabo HDMI
4.
Cabo DVI
5. Cabo VGA
6. Adaptador VGA para sinal componente/
HDTV
7. Cabo componente 3 RCA
8. Cabo de áudio Jack/Jack
9. Cabo de S-Video
10. Cabo de Vídeo Composto
11. Cabo RS232
12. Cabo SPDIF
13. Cabo de áudio Jack/RCA
14. Cabo LAN
15. Cabo Jack áudio para controlo remoto
16. Cabo DC 12V
17. Rato
18. Disco/stick USB
Nota: A interface do conector depende das especificações do
modelo
CONNECTTORE INTERFACCIA
A ligar ao computador
1. Certifique-se de que o projectore e o
computador estão desactivados.
2. Ligue uma extremidade do cabo
VGA ao conector “VGA IN” do
projector; ligue a outra extremidade
ao conector VGA do computador e
aperte os parafusos.
3. Ligue uma extremidade do cabo
de alimentação ao receptáculo de
alimentação de CA do projector;
ligue a outra extremidade à tomada
eléctrica.
A activar o projector
1. Tire a tampa da lente.
2. Ligue o projector e depois o
computador.
3. Ajuste a posição, o foco e o zoom.
4. Faça a apresentação.
A desactivar o projector
1. Prima duas vezes o botão de energia.
2. Não tire o cabo de alimentação de
CA da tomada eléctrica enquanto
o ventilador do projector estiver a
funcionar.
