Acer Aspire 2020 series User Guide [cs]

Acer Aspire Řady 2020

Uživatelská Příručka

Notebook Acer Aspire Řady 2020 – Uživatelská Příručka Původní Vydání: Březen 2004

Pravidelné úpravy a revize informací v této publikaci bez předchozího upozornění vyhrazeny. Tyto změny budou zahrnuty do nových vydání této příručky, doplňkových dokumentů nebo publikací. Společnost neposkytuje žádná ujištění nebo záruky výslovně uvedené nebo předpokládané s ohledem na obsah tohoto dokumentu a zvláště odmítá jakékoli vyplývající záruky prodejnosti nebo způsobilosti pro určitý účel.

Na určené místo níže zapište číslo modelu, sériové číslo, datum a místo zakoupení. Sériové číslo a číslo modelu jsou uvedena na štítku počítače. Při veškerém písemném styku ohledně počítače je třeba uvádět sériové číslo, číslo modelu, datum a místo zakoupení.

Žádná část této publikace nesmí být kopírována, přenášena, přepisována nebo ukládána do pamět’ového zařízení v žádné formě ani žádnými prostředky, elektronicky, mechanicky, fotokopírováním, nahráváním nebo jinak bez předchozího písemného svolení společnosti Acer Incorporated.

Notebook Acer Aspire Řady 2020

Číslo modelu: ____________________________________________

Sériové číslo:_____________________________________________

Datum zakoupení:_________________________________________

Místo zakoupení: _________________________________________

Všechny ochranné známky a registrované ochranné známky jsou vlastnictvím příslušných společností.

Stručné pokyny

Uživatelské příručky

Uživatel má k dispozici sadu příruček s pokyny pro nastavení a používání počítače Aspire:

Na letáku Jen pro začátky... je uveden postup při nastavení počítače.

V této Uživatelská Příručka jsou uvedeny jasné a srozumitelné pokyny pro efektivní používání počítače. Doporučujeme, abyste si tuto příručku důkladně přečetli a měli po ruce pro případné budoucí použití.

Další informace o výrobcích, službách a odborné pomoci společnosti Acer najdete na webu: www.acer.com.

iii

Čeština

Základní péče a tipy pro používání počítače

Zapnutí a vypnutí počítače

Chcete-li počítač zapnout, otevřete víko a stiskněte tlačítko napájení nad klávesnicí. Umístění tlačítka napájení je uvedeno v “Prohlídka počítače” na straně 3.

Chcete-li počítač vypnout, můžete použít jeden z následujících postupů:

• V systému Windows klepněte na tlačítko Start a z nabídky vyberte příkaz Vypnout

počítač.

• Stiskněte tlačítko napájení.

Pro použití tohoto způsobu musíte změnit nastavení Řízení spotřeby v Ovládacích panelech. Viz také nápověda ve Windows, kde naleznete další informace.

Poznámka: Pokud nelze počítač vypnout běžným způsobem, stiskněte a podržte tlačítko napájení po dobu nejméně 4 sekund.

Péče o počítač

Budete-li se o počítač dobře starat, bude vám dobře sloužit.

• Nevystavujte počítač přímému slunečnímu záření. Neumíst’ujte počítač v blízkosti zdrojů tepla, např. radiátoru.

• Nevystavujte počítač teplotám pod 0°C (32°F) nebo nad 50°C (122°F).

Čeština

• Nevystavujte počítač magnetickým polím.

• Nevystavujte počítač dešti nebo vlhku.

•Zabraňte potřísnění počítače vodou nebo jinými tekutinami.

• Nevystavujte počítač silným nárazům nebo vibracím.

• Nevystavujte počítač prachu nebo nečistotám.

• Nepokládejte na horní část počítače žádné těžké předměty.

• Nezavírejte prudce víko počítače. Víko zavírejte opatrně.

• Neumíst’ujte počítač na nestabilní nebo nerovný povrch.

Péče o adaptér střídavého proudu

O adaptér střídavého proudu je třeba pečovat.

•Nepřipojujte adaptér k žádnému jinému zařízení.

• Na napájecí kabel nestoupejte ani nepokládejte těžké předměty. Napájecí kabel umístěte mimo frekventovaná místa, na kterých hrozí šlapání po kabelu nebo zakopnutí.

• Natahejte za napájecí kabel při odpojování napájecího prodlužovacího kabelu nebo od zásuvky. Uchopte kabel za zástrčku.

• Celková proudová kapacita zařízení připojených k prodlužovacímu kabelu nesmí překročit proudovou kapacitu tohoto prodlužovacího kabelu.

Péče o jednotku bateriových zdrojů

O jednotku bateriových zdrojů počítače je rovněž třeba pečovat.

• Používejte s počítačem správný model baterie. Nepoužívejte jiné druhy baterií.

•Před vyjmutím nebo výměnou baterie vypněte napájení.

•Zabraňte násilnému poškozování baterie. Uchovávejte baterii mimo dosah dětí.

• Použité baterie zlikvidujte dle místních nařízení. Pokud možno nechte baterii recyklovat.

Čištění a servis

Při čištěné počítače je třeba postupovat podle následujících pokynů:

•Vypněte počítač a vyjměte baterii.

• Odpojte adaptér střídavého proudu.

•K čištění použijte měkký lehce navlhčený hadřík. Nepoužívejte tekuté nebo aerosolové čističe.

Dojde-li k některému z následujících případů, najdete pokyny v kapitole “Časté otázky” na straně 73 :

• Došlo k pádu počítače nebo k poškození pláště.

• Došlo k potřísnění počítače tekutinou.

•Počítač nepracuje normálně.

Čeština

Stručné pokyny iii

Uživatelské příručky iii Základní péče a tipy pro používání počítače iii

Zapnutí a vypnutí počítače iii Péče o počítač iv Péče o adaptér střídavého proudu iv Péče o jednotku bateriových zdrojů iv Čištění a servis v

Obsah

Seznamujeme se s počítačem 1

Prohlídka počítače3

Pohled zepředu (Otevoen) 3 Pohled zepředu 5 Horní pohled 6 Pohled zleva 7 Pohled zprava 8 Pohled zezadu 9

Pohled zespodu 10 Vlastnosti 11 Displej 12 Kontrolky 13 Klávesnice 15

Klávesy Lock 15

Vložená číselná klávesnice 16

Klávesy WINDOWS 17

Klávesové zkratky 18

Znak měny Euro 19 Zařízení Touchpad 20

Základy používání zařízení Touchpad 20 Spouštěcí klávesy 22 Ukládání dat 23

Vysunutí optického disku 24 Možnosti připojení 25

Ethernet a LAN 25

Faxový/datový modem 26 Zvuk 27 Konzola médií Aspire 28 Zabezpečení počítače29

Bezpečnostní slot 29

Hesla 29

Napájení z baterie 31

Jednotka bateriových zdrojů 33

Vlastnosti jednotky bateriových zdrojů 33

Prodloužení životnosti baterie 33 Instalace a vyjmutí jednotky bateriových zdrojů 34 Dobíjení baterie 35 Kontrola napájení z baterie 35

Čeština

Optimalizace životnosti baterie 35 Upozornění na vybití baterie 35

Řízení spotřeby 36

Možnosti připojení periferních zařízení 37

Externí zobrazovací zařízení 39 Externí vstupní zařízení 39

Externí klávesnice 39 Externí numerická klávesnice 39 Externí ukazovací zařízení 39 Zařízení s rozhraním USB 40 Port IEEE 1394 41

Tiskárna 42 Zvuková zařízení 42 Zařízení pro rozšíření 43

Karta PC 43

Inovace hlavních součástí 45

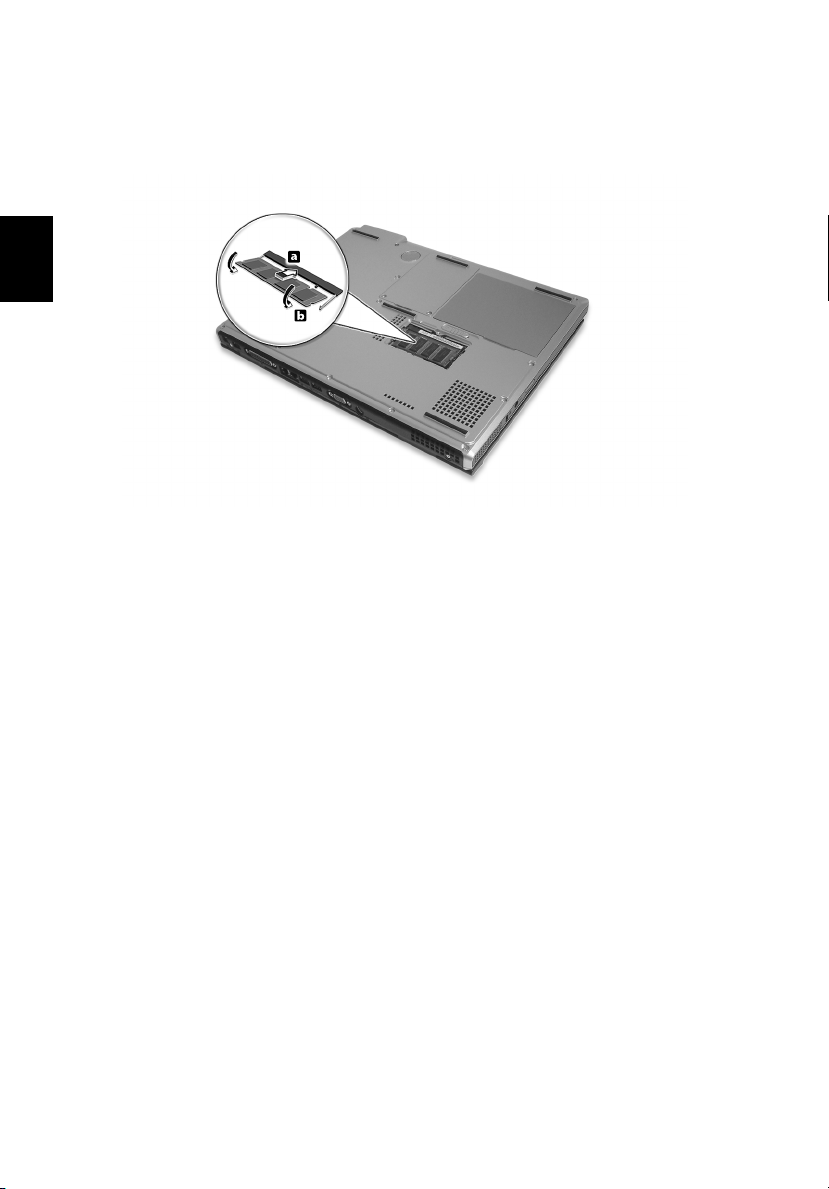

Inovace paměti 45

Instalace paměti 45 Inovace pevného disku 46

Přenášení počítače47

Odpojení od stolního počítače49

Přenášení 49 Přenášení počítače domů 50

Používání počítače v domácí kanceláři50 Cestování s počítačem 51 Cestování s počítačem do jiných zemí 51

Software 53

Systémový software 55

Launch Manager 55

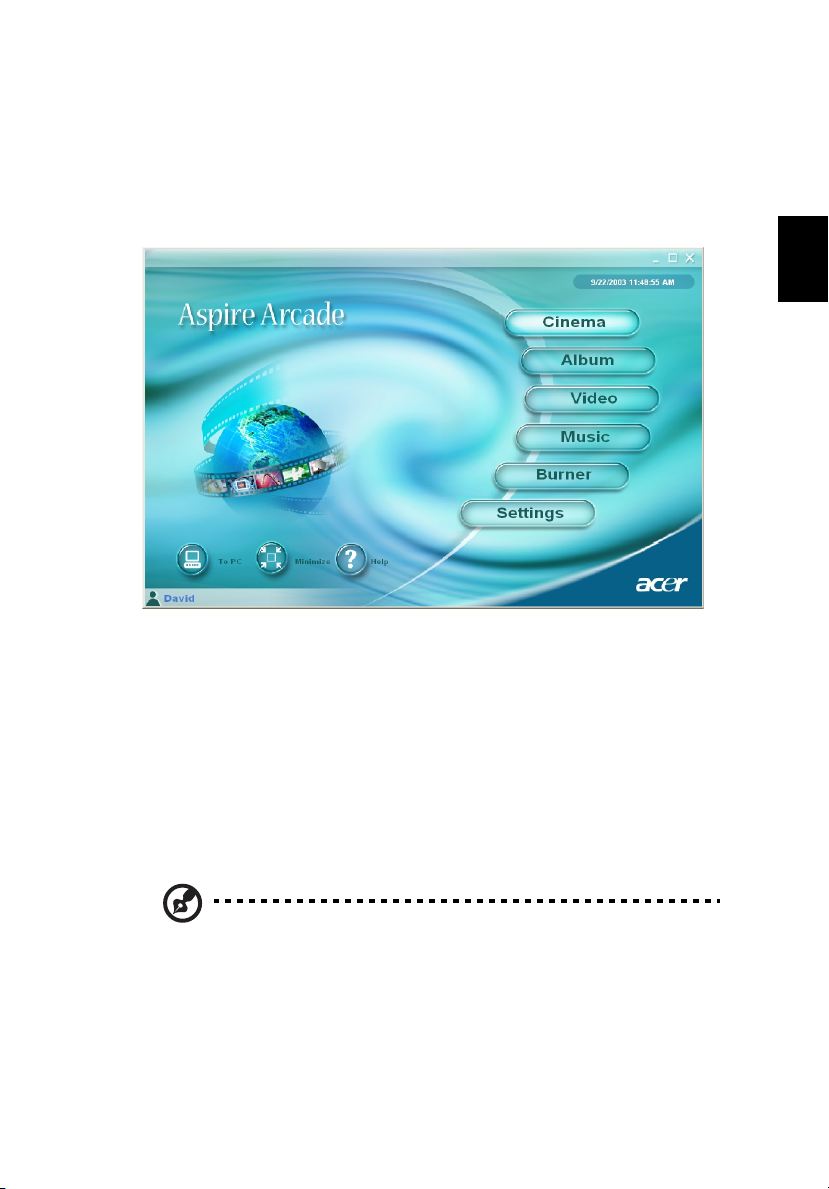

Aspire Arcade 56

Přehrávač Arcade 56 Funkce a výhody 56

Cinema (Film) 56 Album 57 Music (Hudba) 57

Windows Arcade 59

Klávesové zkratky Arcade 60 Vyhledání a přehrávání obsahu 61

Advanced Settings (Upřesnit nastavení) 61

Ovládací prvky Arcade 62

Ovládací prvky procházení 62 Ovládací prvky přehrávače62

Cinema (Film) 62

Nastavení DVD 63 Album 65 Video 66

Přehrávání videosouboru 66

Úpravy videosouboru 67 Music (Hudba) 67 Burner (Vypalování) 68

Kopírování - zázálohujte si svoji sbírku disků CD a DVD 68

Audio – vytvořte si vlastní disky CD s tím nejlepším z hudby 68

Data - jednoduché a prosté ukládání souborů 68

Video - váš svět v obraze 68

Obslužný program BIOS Setup 70

Řešení problémů 71

Časté otázky 73

Čeština

Dodatek A Technické parametry 77

Dodatek B Předpisy a bezpečnostní upozornění 83

Rejstřík 97

Čeština

Seznamujeme se

s počítačem

Tento notebook Aspire řady 2020 představuje spojení spolehlivého výkonu, univerzality, multimediálních možností a mobility se stylovým tvarem. Zvyšuje vaši produktivitu at’ jste kdekoli.

Tato kapitola přináší podrobné seznámení s vlastnostmi počítače.

Prohlídka počítače

Po nastavení nového notebooku Aspire dle pokynů v letáku Jen pro začátky... věnujte několik minut k prohlídce počítače.

Pohled zepředu (Otevoen)

English

Čeština

# Položka Popis

1 Displej Vizuální výstup zajišt’uje displej se širokou obrazovkou.

2Vypínač Slouží k zapnutí a vypnutí počítače.

3 Spouštěcí tlačítka Tlačítka, která lze naprogramovat pro spouštění často

používaných aplikací.

# Položka Popis

4 Reproduktory Reproduktory pro stereofonního zvukový výstup.

5Zařízení Touchpad Dotyková podložka, která slouží stejně, jako běžná myš.

6Tlačítka pro klepání a

4-směrné tlačítko pro posouvání

Levé a pravé tlačítko, která slouží stejně, jako u běžné myši. Tlačítko pro posouvání se používá k posouvání obsahu okna nahoru a dolů a také doprava a doleva.

Seznamujeme se s počítačem

Čeština

Pohled zepředu

# Položka Popis

English

Čeština

1 Zásuvka pro připojení

sluchátek

2 Zásuvka pro vstup

mikrofonu

3 Čtečka karet 4 v 1 Podpora:

4 Západka Slouží k zajištění a uvolnění krytu.

5Tlačítko rozhraní Bluetooth Umožňuje funkci Bluetooth (volitelné).

6Tlačítko bezdrátového

přenosu

Slouží jako zvukový výstup pro připojení sluchátek.

Slouží k připojení zvukového vstupu z externího mikrofonu.

• MemoryStick

• MultiMediaCard

• SecureDigital

• SmartMedia

Umožňuje bezdrátové připojení (volitelné).

Seznamujeme se s počítačem

Horní pohled

Čeština

# Položka Popis

1 Zabudovaný mikrofon Pro nahrávání zvuku do počítače.

2 Stavové kontrolky Diody LED, které se zapínají a vypínají a zobrazují

3Tlačítko Arcade Multimediální tlačítko.

4 Displej konzoly Zobrazení stavu médií.

5 Stop (Zastavit) Slouží k ukončení aplikace Arcade.

6 Ovládání médií Multimediální tlačítko.

stav systému.

Pohled zleva

# Položka Popis

1 Patice karty PC Podpora PC karty Typu II, PCMCIA nebo CardBus.

2Tlačítko pro vysunutí karty PC Toto tlačítko slouží k vyjmutí karty PC z patice.

3Tlačítko pro vysunutí Vysunutí optického disku.

4Štěrbina pro optický disk Podporuje optický disk.

English

Čeština

Seznamujeme se s počítačem

Pohled zprava

Čeština

# Položka Popis

1 Infračervený port Rozhraní s infračervenými zařízeními (např.

infračervená tiskárna, počítač s infračerveným rozhraním atd.).

2 Zásuvka pro napájení Připojení k adaptéru střídavého proudu.

3 Slot zámku Kensington Pro připojení bezpečnostního zařízení.

4Větrací otvory Umožňují udržovat nízkou teplotu počítače i v případě

delšího používání.

Pohled zezadu

# Položka Popis

English

Čeština

1 S-video Slouží k připojení televizoru nebo zobrazovacího

2 Port externího displeje Slouží pro připojení externího monitoru (VGA).

3 4 8

5 Sít’ová zásuvka Slouží k připojení počítače k místní síti Ethernet.

6 Zásuvka pro modem Slouží k připojení zabudovaného faxového a datového

7 Paralelní port Umožňuje připojit zařízení, jako například tiskárnu,

9 Port IEEE 1394 Slouží k připojení zařízení s rozhraním IEEE 1394.

Porty rozhraní USB Porty rozhraní USB 2.0.

zařízení se vstupem S-video.

modemu k telefonní lince.

prostřednictvím paralelního rozhraní.

Seznamujeme se s počítačem

Pohled zespodu

Čeština

# Položka Popis

1 Patice Mini-PCI Patice pro přidávání karet mini-PCI.

2 Pozice pevného disku Odnímatelný kryt umožňuje přístup k pevnému disku

3 Pozice pro pamět’ Odnímatelný kryt umožňuje přístup k paticím pro

4 Pojistná západka baterie Slouží k uvolnění baterie a vyjmutí jednotky

5 Baterie Vyjímatelná baterie počítače.

6 Basový reproduktor

(Sub-Woofer)

počítače.

rozšíření paměti počítače.

bateriových zdrojů.

Reprodukuje zvuky ve středním a hlubokém pásmu.

Vlastnosti

Výkon

• Procesory Inter® Pentium® M 1.4 GHz nebo vyšší

• 2 patice podporující pamět’ové karty DDR 333 MHz s možností rozšíření na 2GB

• Kapacita harddisku 30GB a více, Enhanced-IDE (EIDE)

Multimédia

• Zabudovaná optická jednotka (Štěrbina pro DVD Super-Multi)

• Panel barevný LCD displej TFT 15,4‘‘, 1280 × 800 (WXGA)

•2.1 kanálový reproduktorový stereosystém

• Konektory zvukového vstupu a výstupu S/PDIF (pro digitální audio)

Připojení

• Integrované sít’ové připojení Ethernet 100/1000 Mb/s

• Zabudovaný faxový a datový modem rychlosti 56 Kb/s

• 3 x porty sběrnice Universal Serial Bus (USB 2.0)

• 1 x port IEEE 1394

• Standardy pro bezdrátovou komunikaci LAN 802.11b/g a rozhraní Bluetooth (volitelné)

Tvar přizpůsobený lidskému tělu

• Robustní, ale velmi lehká konstrukce

• Stylový vzhled

• Standardní klávesnice s 85 klávesami a čtyřmi programovatelnými spouštěcími tlačítky

• Pohodlná podložka ruky s vhodně umístěnou dotykovou podložkou

English

Čeština

Možnosti rozšíření

• Patice karty PC umožňuje připojení řady přídavných zařízení

• Rozšiřitelný pevný disk a pamět’ové moduly

Seznamujeme se s počítačem

Displej

• Panel displeje s úhlopříčkou 15.4” poskytuje velkou zobrazovací plochu s maximální úsporností a snadným používáním

• Grafická karta ATI Radeon 9700 s pamětí DDR VGA 128MB

• Podpora současného zobrazení na externí LCD displeji nebo CRT monitoru

Čeština

• Výstup S-video slouží k připojení televizoru nebo zobrazovacího zařízení, které tento typ výstupu podporují

• Displej konzoly LED se zobrazením stavu multimédií

• DualView

support

Kontrolky

Kromě pit indikátorů na čelní straně podložky ruky se nad klávesnicí počítače nachází skupina tří indikátorů. Tyto kontrolky signalizují stav počítače a jeho součástí.

Tří kontrolek nad klávesnicí poskytuje následující informace o stavu:

English

Čeština

Ikona Popis

Caps Lock Zapnuté klávesy Caps Lock

NumLk Zapnuté klávesy Num Lock

Poznámka:

chcete používat vestavěnou numerickou klávesnici.

Zámek klávesnice musí být zapnutý, pokud

Ikona Popis

ScrLk Zapnuté klávesy Scroll Lock

Seznamujeme se s počítačem

Čeština

Pit kontrolky na čelní straně počítače poskytují následující informace o stavu:

Ikona Funkce Popis

Režim napájení • Svítí zeleně -- napájení je zapnuto

• Svítí oranžově -- pohotovostní režim

• Bliká oranžově -- režim spánku

Kontrolka činnosti harddisku

Režim baterie • Modrá -- zcela nabitá

Režim Bluetooth Kontrolka indikuje zapnutí technologie Bluetooth

Režim bezdrátové komunikace LAN

Kontrolka svítí, když pevný disk načítá nebo zapisuje data.

• Svítí oranžově -- probíhá nabíjení

• Bliká oranžově -- dochází energie

(volitelné).

Kontrolka indikuje stav bezdrátové sítě LAN, pokud je zapnuta (volitelné).

Klávesnice

Klávesnice je vybavena klávesami standardní velikosti, vloženou klávesnicí, oddělenými ovládacími klávesami kurzoru, dvěma klávesami Windows a 13 funkčními klávesami.

Klávesy Lock

Počítač je vybaven třemi klávesami Lock s vlastními stavovými kontrolkami.

Klávesy Lock Popis

Klávesa Caps Lock Je-li funkce Caps Lock zapnutá, budou se všechny abecední znaky psát

velkými písmeny. Tuto funkci lze zapnout nebo vypnout stisknutím klávesy Caps Lock na levé straně klávesnice.

Klávesa Num Lock Je-li funkce Num Lock zapnutá, je možné používat vloženou číselnou

klávesnici. Zapnutí/vypnutí stiskem kombinace kláves

Fn + F11

English

Čeština

Klávesa Scroll Lock Je-li funkce Scroll Lock zapnutá, posune se každým stisknutím ovládacích

Poznámka:

vypnutí stiskem kombinace kláves

tlačítek kurzoru nahoru nebo dolů obrazovka o jeden řádek.

Funkce Scroll Lock v některých aplikacích nebude fungovat. Zapnutí/

Fn + F12

Seznamujeme se s počítačem

Vložená číselná klávesnice

Vložená klávesnice funguje stejně, jako číselná klávesnice stolního počítače. Na příslušných klávesách jsou uvedeny malé modré číslice a znaky.

Čeština

Chcete-li zadávat čísla pomocí vložené klávesnice, stisknutím kláves Fn + F11 současně zapněte funkci NumLk.

Je-li číselná klávesnice zapnutá, lze provádět následující operace:

Požadovaná Funkce

Číselné klávesy na vložené klávesnici

Ovládací klávesy kurzoru na vložené klávesnici

Klávesy hlavní klávesnice Při zadávání písmen na

Funkce Num Lock Je Zapnutá

Klávesami vložené klá vesnice zadejte čísla obvyklým způsobem.

Při používání ovládacích kláves kurzoru na vložené klávesnici stiskněte a podržte klávesu Shift.

vložené klávesnici stiskněte a podržte klávesu Fn. Při zadávání velkých písmen stiskněte současně klávesu Shift.

Funkce Num Lock Je Vypnutá

Při používání ovládacích kláves kurzoru stiskněte a podržte klávesu Fn.

Zadejte písmena obvyklým způsobem.

Klávesy WINDOWS

Klávesnice obsahuje dvě klávesy, které slouží k provádění specifických funkcí v operačním systému Windows.

Klávesa Popis

Klávesa Windows Stisknutím této klávesy se v operačním systému Windows otevře nabídka

Start stejně, jako při klepnutí myší na tlačítko Start. Společně s dalšími klávesami nabízí tato klávesa řadu dalších funkcí:

slouží k přechodu na další tlačítko na hlavním panelu

+ Tab:

slouží k otevření okna Tento počítač

+ E:

slouží k otevření okna Nápověda a podpora

+ F1:

slouží k otevření dialogového okna Najít všechny soubory

+ F:

slouží k minimalizaci všech oken

+ M:

Shift + + M:

+ R:

slouží ke zrušení minimalizace všech oken

slouží k otevření dialogového okna Spustit

English

Čeština

Klávesa aplikace Stisknutím této klávesy se otevře místní nabídka v aplikaci stejně, jako při

klepnutí na pravé tlačítko myši.

Seznamujeme se s počítačem

Klávesové zkratky

Použitím klávesy Fn s jinou klávesou se vytvoří klávesová zkratka, která umožňuje rychlý a pohodlný způsob ovládání různých funkcí.

Chcete-li použít klávesovou zkratku, nejprve stiskněte a podržte klávesu Fn. Potom stiskněte příslušnou druhou klávesu kombinace. Nakonec obě klávesy současně uvolněte.

Čeština

V počítači jsou k dispozici následující klávesové zkratky:

Klávesová zkratka

Fn + F1

Fn + F2

Fn + F3

Fn + F4

Fn + F5

Funkce Popis

Nápověda k horké klávese Slouží ke zobrazení nápovědy pro horkou

Nastavení Slouží se zpřístupnění fu nkce konfigurace

Přepnutí schématu řízení napájení

Režim spánku Slouží k přepnutí počítače do režimu

Přepnutí displeje Slouží k přepnutí výstupu displeje mezi

klávesu.

počítače.

Slouží k přepínání schématu řízení napájení používaného počítačem (funkce je k dispozici, je-li podporována operačním systémem). Viz “Řízení spotřeby” na straně 36.

spánku. Viz “Řízení spotřeby” na straně

36.

obrazovkou displeje, externím monitorem (je-li připojen) a obrazovkou displeje a externím monitorem.

Klávesová zkratka

Fn + F6

Fn + F7

Fn + F8

Fn + klávesa Basový reproduktor

Fn + ↑

Fn + ↓

Fn + →

←

Funkce Popis

Prázdná obrazovka Slouží k přepnutí obrazovky displeje zpět,

čímž se ušetří energie. Pro návrat

stiskněte libovolnou klávesu.

Přepnutí dotykové plochy Slouží k zapnutí a vypnutí interní

dotykové plochy.

Přepnutí reproduktoru Slouží k zapnutí a vypnutí reproduktorů.

Basový reproduktor Slouží k zapnutí a vypnutí basového

reproduktoru.

Zvýšení hlasitosti Slouží ke zvýšení hlasitosti zvuku.

Snížení hlasitosti Slouží ke snížení hlasitosti zvuku.

Zvýšení jasu Slouží ke zvýšení jasu obrazovky.

Snížení jasu Snížení jasu obrazovky.

Znak měny Euro

Tento počítač podporuje znak nové měny Euro. Nejprve stiskněte a podržte klávesu Alt Gr a potom stiskněte klávesu Euro.

English

Čeština

Seznamujeme se s počítačem

Zařízení Touchpad

Zabudovaná dotyková podložka Touchpad je ukazovací zařízení kompatibilní s myší PS/2, jehož povrch je citlivý na pohyb. Pohybem prstu po zařízení Touchpad lze pohybovat kurzorem na obrazovce. Dvě tlačítka plní shodnou funkci, jako tlačítka u myši. Posouvací tlačítka umožňuje pohyb nahoru a dolů a ze strany na stranu v dokumentech a na webových stránkách.

Čeština

Zařízení Touchpad se nachází uprostřed podložky ruky a nabízí maximální pohodlí a účinnost.

Základy používání zařízení Touchpad

V následující části jsou uvedeny pokyny pro používání zařízení Touchpad:

• Chcete-li přesunout kurzor na obrazovce, posouvejte prst po povrchu zařízení TouchPad. Výběr nebo provedení funkcí se provádí klepnutím na zařízení Touchpad.

• Stiskněte levé (1) a pravé (3) tlačítko stejně jako byste používali tlačítka běžné myši.

• Pomocí klávesy pro posouvání (2) lze procházet dlouhé dokumenty nebo webové stránky. Stisknutím dolní části klávesy se přesunete dolů. Stisknutím levé části klávesy se přesunete vlevo. Stisknutím pravé části klávesy se přesunete vpravo.

+ 78 hidden pages
