Voorwoord
Deze handlei ding is ontworpen om gebruikers te begeleiden in de installatie en het gebruik van de lcd-monit or . De informatie i n dit document is op nauwkeuri gheid gecontroleerd; maar er kan geen garantie voor de juistheid van de inhoud gegeven worden. De informatie in dit documen t kan zonder voorafgaa nde aankondi ging worden gewijzigd. Er is auteursrechtelijk beschermde bedrijfsinformatie in dit document vervat. Alle rechten voorbehouden. Zonder geschreven toestemming van de fab r ikant mogen er geen delen via mechanische, elektronisc he of andere methoden, of op wat voor manier dan ook, uit deze handleiding word en gereproduceerd.
FCC-verklaring en waarschuwing
Deze apparat uur is getest en vold oet aan de voorschri f ten van een B-klasse digitaal ap paraat, volgens Onderdeel 15 van de FCC regels. Deze voorwaarden zijn ontworpen om redelijke bescherming tegen schadelijke interferentie in een residentiële installatie te kunnen bieden. Deze apparatuur genereert, gebruik t, en kan radiofrequentie-energie uitstralen, and, indien niet in overeenstemming met de aanwijzingen is geïnstalleerd en gebruikt, kan deze schadelijke in terferentie aan r adiocommunicaties veroorzaken. Er bestaat echter geen enkele garantie d at er geen interferentie in een bepaalde installatie za l voorkomen. Indien deze apparatuur to ch schadelijke interferentie mocht veroorzaken in de ontvangst van radio of televisie, hetgeen vastgesteld kan worden door de apparatuur aan en uit te zetten, wordt de gebruiker aangeraden om de interferentie te corrigeren door één of meerdere van het volgende maatregelen uit te voeren:
Beweeg de ontvan gstantenne of zet deze op een andere plek neer.
Verhoog de afstan d tussen de apparatuur en de ont vanger.
Verhoog de afstan d tussen de apparatuur en de ont vanger.
Raadpleeg de dealer of een ervaren radio- of tv-monteur.
Niet uitdrukkelijk door de fabrikant goedgekeurde veranderingen of aanpassingen kunnen er toe leiden dat het de gebruiker niet langer wordt toegestaan deze apparatuur te gebruiken .
LET OP:
en ook om interferentie in de ontvangst van radio en televisie te voorkomen. Het is van essentieel belang dat alleen de meegeleverde elektriciteitskabel wordt gebruikt.
U dient een beschermde signaalkabel te gebruiken om aan de FCC-emissievoorschriften te voldoen
Canadese DOC-aankondiging
Dit B-klass e digitaalapparaat voldoet aan alle eisen van de Canadese voorschriften voor interferentie-veroorzakende apparatuur. Cet appareil numérique de la classe B repecte toutes les exigences du Règlement sur le matériel brouilleur du Canada.
41
Belangrijke veiligheidsaanwijzingen
Lees deze veiligheidsaanwijzingen aandachtig door. Deze handleiding dient te worden bewaard voor later geb r uik.
Alvorens het scherm van de LCD-monitor te reinigen;
1.
-- Zet de Lcd-monitor uit en haal het AC-koord uit het contact.
-- Spuit een niet-oplosbare schoonmaakoplossing op een doekje
-- Maak het scherm voorzichtig schoon met het bevochtigde doekje. Plaats de lcd-monitor niet in de nabijheid van een raam. De monitor kan worden beschadigd indien
2.
blootgesteld aan regenwater, vocht of zonlicht. Oefen geen druk uit op het lcd-scherm. Teveel druk kan permanente schade aan het beeld toebrengen.
3.
Verwijder de behuizing niet en probeer deze eenheid niet zelf te onderhouden. Al het onderhoud dient door een
4.
geautoriseerde monteur te word en uitgevoerd. Sla de lcd-monitor op in een omgeving met een kamertemperatuur van -20° ~ 60°C (of -4° ~ 140°F). Het
5.
opslaan va n de lcd-monitor buiten deze temperatuurswaarden kan perm anente schade veroorzaken. Indien één of meer van de navolgende toestanden zich voordien, dient het apparaat van de netspanning te
6.
worden afgesloten en te worden gecontroleerd door een geautoriseerd monteur. * De verbindingskabel tussen monitor en PC is gerafeld of beschadigd. * Er is vloeistof in de lcd-monitor binnengedrongen of de monitor werd aan regen blootgesteld.
* De lcd-monitor of de behuizing is beschadigd.
De aansluiting van dit apparaat op een stopcontact dient via een gecertificeerd koord te gebeuren. Voor een
7.
nominale stroom tot 6A en indien het gewicht van het apparaat meer dan 3 kg bedraagt, dient er een lijn niet lichter dan H05VV-F, 3G, 0.75 mm2 te worden gebruikt.
Alleen voor gebruik met het volgende voedings type: Li-shin, LSE 9802A1240
8.
Hoofdstuk 1 Installatie
Het uitpakken
Voordat de lcd-monitor wordt uitgepakt, bereid een aangepaste werkplek voor uw monitor en computer voor. U heeft een stabiel en schoon oppervlak in de nabijheid van een muuraansluiting nodig. Controleer dat er genoeg ruimte beschikbaar is voor luchtcirculatie rondom de lcd-monitor. Daar de lcd-monitor zeer weinig elektriciteit gebruikt, is er voldoende ventilatie nodig om de monitor niet te warm te laten worden. Nadat de lcd-monitor is uitgepakt, controleer dat de doos ook de volgende elementen bevat: * lcd-monitor * AC-adapter * Gebruikershandleiding * 1,5M signaalkabel van monitor naar PC * 1,8M elektriciteitskabel * Basis Indien u merkt dat niet alle elementen in de doos aanwezig zijn of dat deze elementen beschadi gd zijn of lijken beschadigd te zijn, treed dan onmiddellijk in contact met uw dealer.
Het aansluiten van de lcd-monitor op de basis
Nadat de doos is opengemaakt, neem de basis er uit en zet deze als eerste op het b ureau. Sluit vervol gens de lcd-monitor op de basis aan.(Zie Afbeelding 1-1)
Afbeelding 1-1
Het aanpassen van de kijkhoek
De lcd-monitor is ontworpen zodat gebruikers over een comfortabele kijkhoek kunnen beschikken. De kijkhoek kan worden aangepast van -5çto7 +35ç.(Zie Afbeelding 1-2)
Afbeelding 1-2
Waarschuwing:
maximum kijkhoekinstellingen heen. Indien u dit toch probeert, leidt dit tot beschadiging van de monitor en de basis.
Forceer het mechanisme van de lcd-monitor niet over de hierboven weergegeven
42
Het losmaken van de lcd-monitor uit de basis
1. Schroef de schroeven uit de scharnierbeugel
2. Verwijder de basis van de lcd-monitor 1-3)
(Zie Afbeelding
Afbeelding 1-3
Aansluiting voor armbeugels
Alvorens deze aansluiting aan het apparaat te monteren, zie Afbeelding 1-3.De achterzijde van dit lcd-beeld heeft vier geïntegreerde 4 mm, 0.7 steekschroeven, alsmede vier 5 mm toegangsgaten in de plastic behuizing, zoals geïllustreerd in afbeelding 1-4. Deze specificaties vold oen aan de
Panel Monito r Physical Mounting Interface Standard
(alinea’s 2.1 en 2.1.3, versie 1, gedateerd 13 November 1997).
Het aansluiten van het beeld aan de computer
1. Zet de computer uit.
2. Sluit een uiteinde van de signaalkabel aan op de vga-poort van de lcd-monitor. (Zie Afbeelding 1-5)
3. Sluit het andere eind van de signaalkabel aan op de vga-poort van uw PC.
4. Controleer dat beide aansluitingen goed vast zitten.
Let op:
Dit apparaat dient te worden aangesloten op een aangekochte videokabel zodat wordt voldaan aan de FCC-regels. Een ferrietkern koppelingskabel wordt in het pakket van de lcd-monitor meegeleverd. Dit apparaat voldoet niet aan de FCC-voorschriften indien een videokabel zonder ferrietkern wordt gebruikt. This device will not be in compliance with FCC regulations when a non-ferrite-core video cable is used.
VESA Flat
Afbeelding 1-4
Afbeelding 1-5
Het aansluiten van de netspanning
1. Sluit de elektriciteitskabel op de AC-adapter aan. (Zie
Afbeelding 1-6)
2. Steek de stekker van het AC-adapterkoord in het
DC-voedingscontact van de monitor.
3. Sluit de elektriciteitskabel aan op de AC-voedingsbron.
Afbeelding 1-6
Waarschuwing:
elektrische stopcontact in de muur te plaatsen, opdat eventuele spanningspieken niet de lcd-monitor kunnen bereiken. Snel optredende spanningspieken kunnen de monitor beschadigen.
Het opzetten van de lcd-monitor
1. Controleer of de AC-adapter op de lcd-monitor is aangesloten.
2. Zet lcd-monitor aan door middel van de op de omranding van de monitor geplaatste
voedingschakelaar.
We raden u aan om een zogenaamd "Surge Protector" tussen de AC-adapter en de
43
Het energiebeheersysteem
Deze lcd-monitor voldoet aan de richtlijnen van de het energieb eheer van de VESA DPMS (versie
1.0). De VESA DPMS voorziet in vier modi om elektr i citeit uit te sparen via het d et ecteren van een horizontaal of verti caal sync. signaal. Wanneer de lcd-monitor zich in de elektriciteitspaarmodus bevindt, is er niets meer op het monitorscherm te zien. Vervolgens wordt het elektrische LED-signaallampje lichtgeel.
Hoofdstuk 2 Beeldbesturing
Gebruikersbesturingen

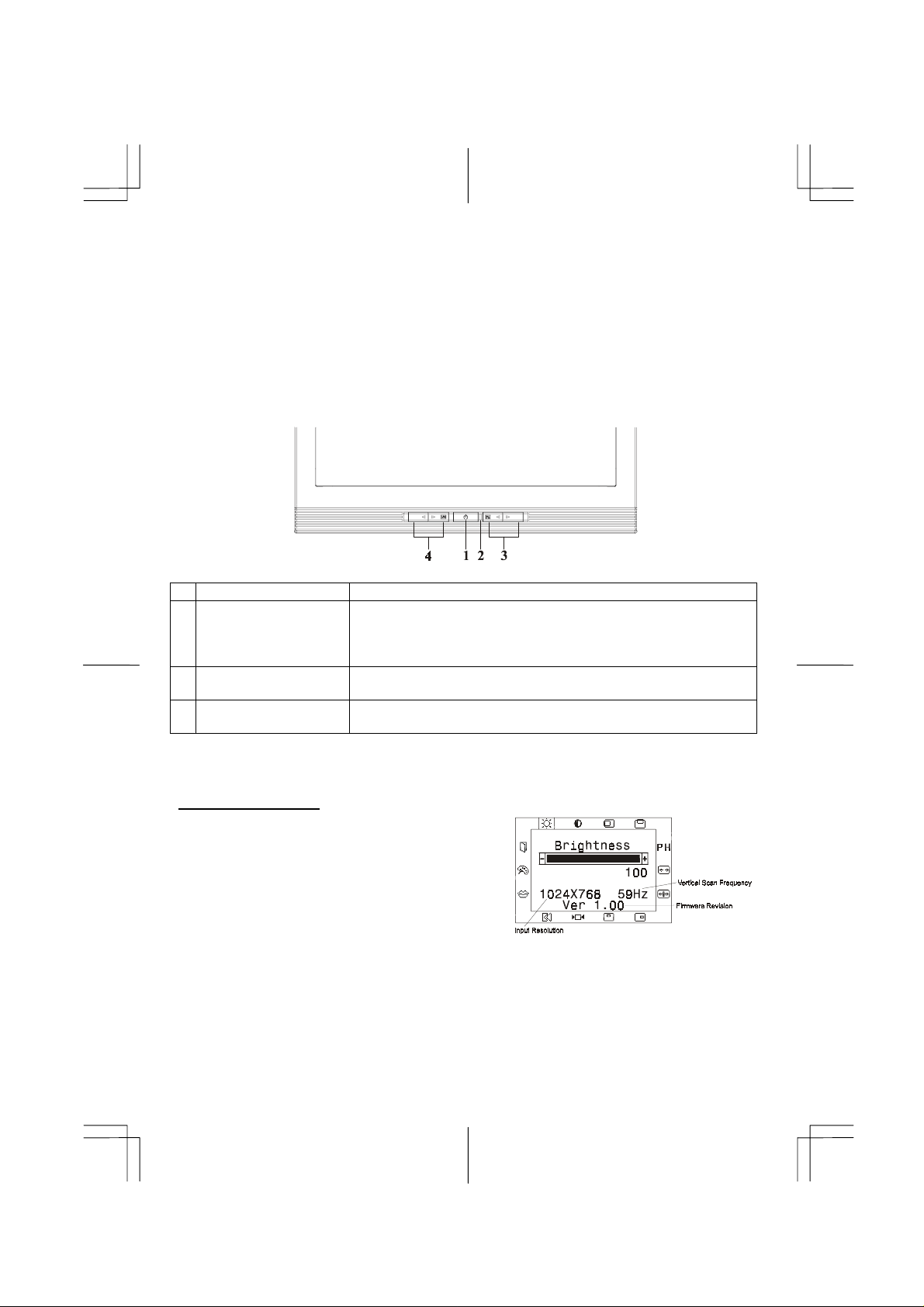

Een korte omschrijving en plaatsbepaling van alle functieknopjes en signaallampjes van de lcd-monitor:
Afbeelding 2-1
Druk op de voedingschakelaar om de monitor AAN en UIT te zetten.
1 DC-voedingschakelaar
Signaallampje van de
2
DC-voeding
Functieselectie
3
Knopjes Het aanpassen van de
4
besturingsknopjes
Het aanpassen van het beeld van de Monitor
De monitor beschikt over vier functiebesturingsknopjes voor selectie van de op het OSD-menu weergegeven functies, en zijn speciaal ontworpen voor eenvoudig gebruik.
OSD-functiemenu
Om toegang te krijgen tot het OSD-hoofdmenu, dient u eenvoudigweg op een van de functiebesturingsknopjes te drukken, waarop het menudiagram vervolgens op de scherm komt zoals aangegeven op Fig. 2-2: Blijf op deze functieselectieknopjes drukken om door het gehele menu te gaan, druk vervolgens op de besturingsknopjes om de inhoud van de geselecteerde menuonderdelen aan te passen.
Let op
Alhoewel de revisie van de Firmware opgewaardeerd kan zijn naar een latere versie, blijft het op alle OSD-menu’s getoonde versienummer in deze handleiding Ver. 1.00.
LED-lampje wordt Groen --- Elektriciteit is AAN. LED-lampje wordt geel --- de monitor bevindt zich in de "Elektriciteitsbesparende Modus". Het LED-lampje is uit --- De elektriciteit is UIT. Druk op het linker of rechter besturingsknopje voor de OSD (On Screen Display) menuselectie. Druk op de linkerknop om de OSD-instelling te verlagen en druk op de rechterknop om deze te verhogen.
Afbeelding
Afbeelding
Afbeelding Afbeelding
2-2
44
Functiebeschrijving

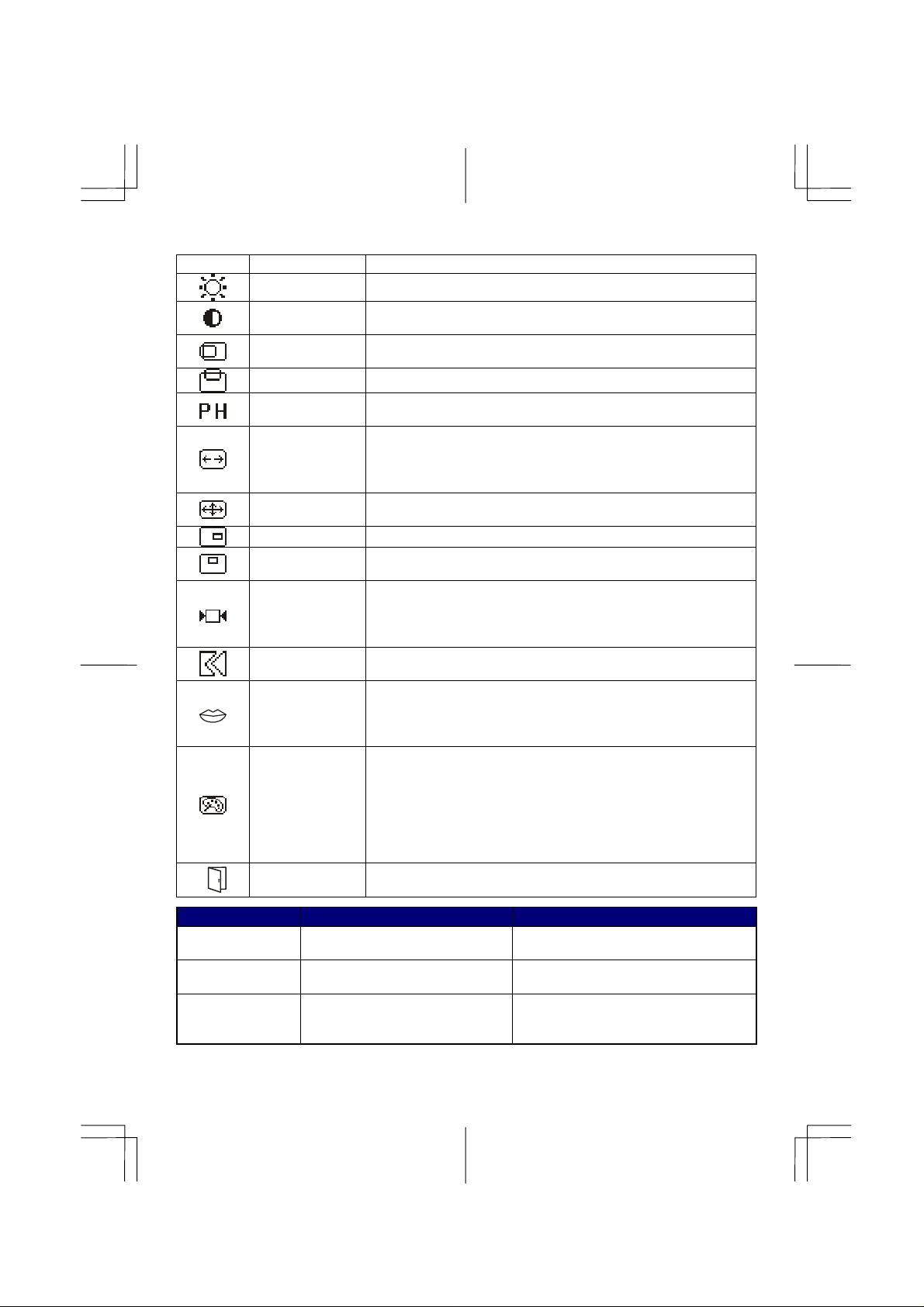

Pictogram Functie Functiebeschrijving
Pictogram Functie Omschrijving
9300 6500
Gebruikersnaam
Helderheid Deze functie verhoogt of verlaagt de helderheid van het beeld.
Contrast
H-Positie V-Positie Deze functie beweegt het gehele beeld naar boven of naar beneden.
Fase
Klok
Auto-aanpassing
OSD H-Positie Deze functie beweegt het OSD-menuvenster naar links of rechts. OSD V-Positie
Grafiektekst
Opnieuw oproepen
Taal
Kleur
Beheer
Opslaan Afsluiten
CIE-gecoördineerde
kleurtemperatuur van 9300°K
CIE-gecoördineerde
kleurtemperatuur van 6500°K
Drie kleuren (rood, groen, blauw)
kunnen via het OSD-menu worden aangepast
Deze functie verhoogt of verlaagt het verschil tussen de donkere en lichte kleuren. Deze functie beweegt het gehele beeldimage naar links of naar rechts.
Er zijn totaal 32 schalen (van 0 tot 31) beschikbaar om de focus en zuiverheid van het beeld aan te passen. Deze functie beschikt over een frequentietracerend kenmerk, zodat de gebruiker over betere stabiliteit en zuiverheid kan beschikken. De klokwaarde kan tot +50 schalen worden verhoogd. Het verlagen van het aantal klok (min) is afhankelijk van de timing van de invoer. Deze functie kan de beeld grootte automatisch aan het volledige scherm aanpassen.
Deze functie beweegt het OSD-menuvenster naar links of naar rechts. Deze functie wordt aangewend om een beeld te kiezen dat maximumkwaliteit van grafiektekst biedt. De resolutiekeuze kan of 640 x 400 of 720 x 400 bedragen. Lees Hoofdstuk 3 “ Standaard Timing” Tabel voor de verschillende timing modi. De opnieuw oproepen functie zet alle aangepaste parameters terug naar de oorspronkelijk door de fabriek ingestelde waarden. Er zijn vijf keuzemogelijkheden voor de OSD-taal beschikbaar: Engels, Duits, Fran s, Spaans en Italiaans. Druk op het linker of rechter besturingsknopje om een andere taal te kiezen.
Kleurschakering:
om de schakering van groen tot rood aan te passen.
Verzadiging:
kiezen uit graduati es van 0 tot 100.
Kleurtemperatuur:
kleurtemperatuur uit te kiezen. Zie het onderstaande diagram voor functie en omschrijving. Slaat de waarden van deze instelling op en sluit de OSD-menufunctie af.
100 schalen kleurschakeringen zijn beschikbaar
100 schalen van verzadiging zijn beschikbaar om te
Druk op de (+ -) knop om een andere
Stelt de CIE-gecoördineerde kleurtemperatuur af op 9300°K Stelt de CIE-gecoördineerde kleurtemperatuur af op 6500°K Stelt de instellingen in via een door de gebruiker gedefinieerde CIE-temperatuur.
45
Hoofdstuk 3 Technische Informatie
Specificaties
LCD-paneel Hannstar AU
Grootte Beeldtype Resolutie Beeldpunt Beeldgebied (mm) Brightness Contrast-ratio Responstijd Lampspanning Lampstroom
Kijkhoek
Beeldkleuren Video
Invoersignaal Invoerimpedantie Polariteit Amplitude Multimode ondersteund
Besturing
Voeding
OSD
Helderheid Contrast Horizontale Positie Verticale Positie Fase Klok Beeldmodusinstallatie OSD-formaat
Energiebeheer
Modus
Aan 25W maximum 240 VAC Groen
Standby 5W maximum 240 VAC Geel
Uitstellen 5W maximum 240 VAC Geel
Uit 5W maximum 240 VAC Geel
DC-voeding Uit 5W maximum 240 VAC Dark
Verbroken 5W maximum 240 VAC
Elektriciteitsconsumptiie C-invoer
* Voldoet aan de VESA DPMS eisen gemeten van het AC-invoereinde van de AC-adapter.
Sync-invoer
Signaal Aparte TTL-compatibele h orizontal e en verticale s ynchronizatie Polariteit Positief en negatief
15" (38 cm) Actieve matrixkleur TFT LCD Actieve matrixkleur TFT LCD 1024 x 768 1024 x (RGB) x 768 304 x 228 (H x V) 250 cd/m2 (typisch) 350: 1 (typisch) 30 ms (typisch) 640 Vrms (typisch) 6 mA rms. (typisch)
Verticaal: -45° ~ +40° Horizontaal: -60° ~ +60°
16,7M met FRC of dithering
15.0" (38 cm)
1024 x 768 1024 x (RGB) x 768 304 x 228 (H x V) 200 cd/m2 (typisch) 350: 1 (typisch) 30 ms (Tr+Tf) (typisch) 630 Vrms (typisch) 6,5 mA rms. (typisch)
Verticaal: -60° ~ +40° Horizontaal: -60° ~ +60°
Analoog RGB 0,7Vp-p 75 Ohm ± 2% Positief 0 - 0.7 ± 0.05 Vp Horizontale frequentie: 24 ~ 61 KHz Verticale frequentie: 56 ~ 75 Hz
Aan/Uit-schakelaar met LED-signaallampje
Digitaal Digitaal Digitaal Digitaal Digitaal Digitaal Gebruik EEPROM om de instellingen in het geheugen op te slaan 20 tekens x 9 rijen
Geel: Gereed staan, Uitstellen,
LED-kleur
UitDonker: DC-voeding Uit
46
Plug & Play
Ondersteunt de VESA DDC1 en DDC2B functies
Externe aansluiting
Elektriciteitsinvoer (DC invoer) Videokabel 1,5M met 15-pin D-sub-aansluiting
+12 VDC / 2,5A min. invoer via de AC/DC-adapter
Omgeving
Temperatuur 5°C tot 40°C/41°F tot 104°F
Besturingsvoorwaarde:
Relatieve
20% tot 80%
vochtigheid
Storage Condition:
Temperature -20°C tot 60° C/-4°F tot140° F
Relative Humidity 5% tot 85%
Voeding (AC-adapter)
Invoerspanning Enkele fase, 100 ~ 240VAC, 50 / 60 Hz Invoerstroom 1,5 A maximum
Grootte en gewicht
Afmetingen 349.6 (W) x 371.5 (H) x 158 (D) mm Netto gewicht Bruto gewicht
3.2 ± 0.3 kg
4.7 ± 0.3 kg

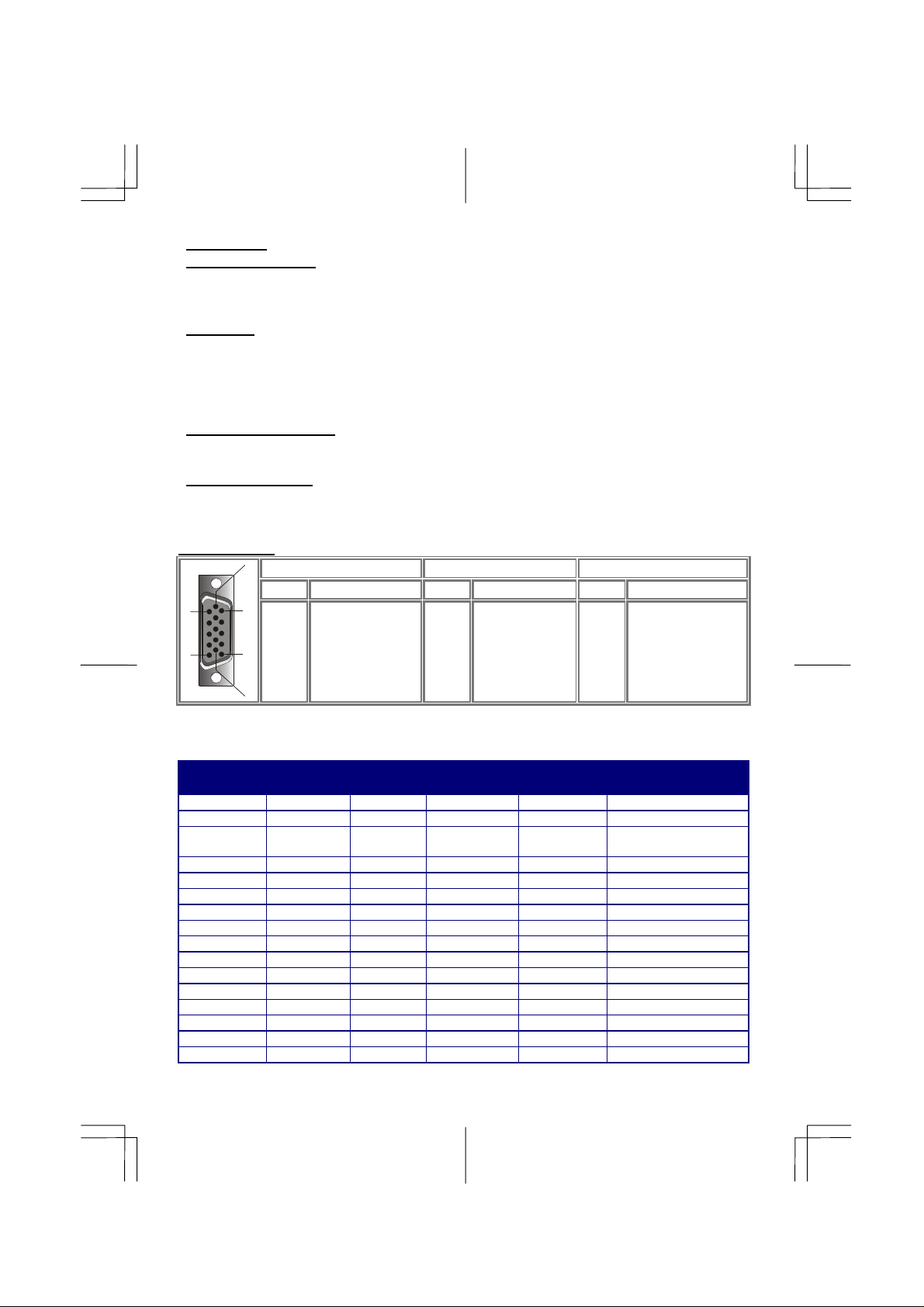

Pin-toewijzing
6
1
5
11
15
10
Signaal Signaal Signaal
PIN Omschrijving PIN Omschrijving PIN Omschrijving
1 2 3 4 5
Rood Groen Blauw
Digitaal GND Digitaal GND
6 7 8 9
10
Rood Rtn Groen Rtn Blauw Rtn
+5V
NC
11 12 13 14 15
Digitaal GND
SDA H. Sync. V. Sync.
SCL
Standaard Timing Tabel
Indien de geselecteerde t i min g NIET in de volgende tabel is weergeven, zal d eze lcd-monitor de meest geschikte en beschikbare timing gebruiken.
Resolutie
640 x 350 31.469 70.087 25.175 +/- VGA-350 640 x 400 24.830 56.420 21.050 -/- NEC PC9801
640 x 400 31.469 70.087 25.175 -/+,-/­640 x 480 31.469 59.940 25.175 -/- VGA-480
640 x 480 37.861 72.809 31.500 -/- VESA - 480 - 72Hz 640 x 480 37.500 75.000 31.500 -/- VESA - 480 - 75Hz 720 x 400 31.469 70.087 28.322 -/+ VESA-400-TEXT 800 x 600 35.156 56.250 36.000 +/+ SVGA 800 x 600 37.879 60.317 40.000 +/+ VESA-600-60 Hz 800 x 600 48.077 72.188 50.000 +/+ VESA-600-72 Hz 800 x 600 46.875 75.000 49.500 +/+ VESA-600-75 Hz
832 x 624 49.725 74.55 57.2832 -/- APPLE MAC-800 1024x 768 48.363 60.004 65.000 -/- XGA 1024x 768 53.964 66.132 71.664 +/+ COMPAQ-XGA 1024x 768 56.476 70.069 75.000 -/- VESA-768-70 Hz 1024x 768 60.023 75.029 78.750 +/+ VESA-768-75 Hz
H. Freq.
(KHz)
V. Sync.
(Hz)
Beeldpunt
Freq. (MHz)
H/V Sync.
Polariteit
Modus
VGA-400-GRAPH NEC PC9821
47
Problemen oplossen
Deze lcd-monitor beschikt over de standaard in de fabriek ingestelde vga-timings. Door de verschillen in uitvoer-timing van de vele vga-kaarten die op de markt zijn, kunnen gebruikers aanvankelijk een onstabiel of onduidelijke beeld krijgen, nadat er een nieuwe beeldmodus of een nieuwe vga-kaart is geselecteerd.
Let op
Deze lcd-monitor ondersteunt meerdere vga-modi. Lees de Standaard Timing Tabel voor een lijst van door deze lcd-monitor ondersteunde modi.
PROBLEEM Het beeld is onduidelijk en onstabiel
Voer de volgende stappen uit, indien het beeld onduidelijk en onstabiel is:
1. Gebruik de PC om de Windows in de MS-Windows omgeving af te sluiten.
2. Controleer het scherm op zwarte verticale strepen. Indien er zich strepen op het scherm vinden, maak dan gebruik van de “Klok” functie in het OSD-menu en pas het aan door de nummers te verhogen of te verlagen, totdat deze strepen zijn verdwenen.
3. Ga weer terug naar “Fase” functie in het OSD-menu en pas het monitorscherm aan tot het geheel helder is.
4. Klik vervolgens op “Nee” i n “Windows afsluiten” en ga weer terug naar de normale besturingsomgeving van de PC.
PROBLEEM Er is geen beeld op de lcd-monitor
Volg de volgende stappen indien er geen beeld op de lcd-monitor is:
1. Controleer of het elektriciteitsignaallampje op de lcd-monitor AAN is, of alle aansluitingen goed vast zitten, en het systeem op de juiste timing loopt. Zie Hoofdstuk 3 voor informatie over timing.
2. Zet de lcd-monito r uit en zet het vervolgens weer aan. Indien er nog steeds geen beeld op t e zien is, druk vervolgens verschillende malen op het besturingsknopje.
3. Indien Stap 2 niet werkt, sluit vervolgens het PC-systeem op een externe CRT aan. Indien uw PC-systeem wel met een CRT Monitor Functioneert, maar het niet met een lcd-monitor, kan de uitvoer-timing van de vga-kaart buiten het bereik van de LCD-synchroongroep zijn. Verander dit naar een alternatieve modus zoals aangegeven in de Standaard Timing Tabel of vervang de vga-kaart, en herhaal stappen 1 en 2.
PROBLEEM Er is geen beeld op de lcd-monitor
Indien u heeft gekozen voor een output timing die buiten het bereik van de de lcd-monitor ’s synchroongroep is (Horizontaal: 24 ~ 61 KHz en Verticaal: 56 ~ 75 Hz), zal de OSD een “
Bereik
” bericht tonen. Kies voor een modus die wordt ondersteund door uw lcd-monitor. Indien de signaalkabel niet of niet juist op de lcd-monitor is aangesloten, zal het monitorscherm een het volgende bericht vertonen “
Geen Invoer Signaa l
”.
Buiten
