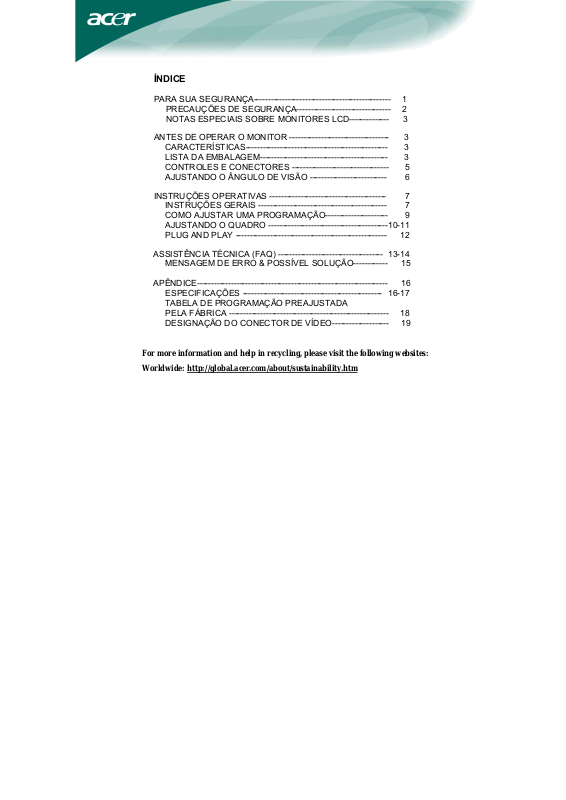

ÍNDICE
PARA SUA SEGURANÇA------------------------------------------------ 1
PRECAUÇÕES DE SEGURANÇA--------------------------------- 2
NOTAS ESPECIAIS SOBRE MONITORES LCD-------------- 3
ANTES DE OPERAR O MONITOR ----------------------------------- 3
INSTRUÇÕES OPERATIVAS ----------------------------------------- 7
ASSISTÊNCIA TÉCNICA (FAQ) ------------------------------------- 13-14
APÊNDICE-------------------------------------------------------------------
For more information and help in recycling, please visit the following websites:
Worldwide: http://global.acer.com/about/sustainability.htm
CARACTERÍSTICAS--------------------------------------------------
LISTA DA EMBALAGEM---------------------------------------------
CONTROLES E CONECTORES ----------------------------------
AJUSTANDO O ÂNGULO DE VISÃO ---------------------------
INSTRUÇÕES GERAIS ---------------------------------------------
3
3
5
6
7
COMO AJUSTAR UMA PROGRAMAÇÃO---------------------- 9
AJUSTANDO O QUADRO ------------------------------------------10-11
PLUG AND PLAY -----------------------------------------------------
MENSAGEM DE ERRO & POSSÍVEL SOLUÇÃO------------
12
15
16
ESPECIFICAÇÕES ------------------------------------------------TABELA DE PROGRAMAÇÃO PREAJUSTADA
PELA FÁBRICA -------------------------------------------------------- 18
DESIGNAÇÃO DO CONECTOR DE VÍDEO--------------------
16-17
19
Declaração de Interferencia de Frequencia de Radio Classe B FCC
ADVERTENCIA : (PARA MODELOS CERTIFICADOS FCC)
NOTA : Este equipamento há sido testado e obedece aos limites para
dispositivo digital Classe B, conforme a Parte 15 das Regras FCC. Estes
limites são designados a prover proteção razoavel contra interferencia
prejudicial em uma instalação residencial. Este equipamento gera, usa e pode
irradiar energia de frequencia de radio, e se não for instalado e usado de
acordo com as instruções, pode causar interferencia prejudicial as
comunicações de radio. Contudo, não há garantias de que a interferência não
ocorrerá em uma instalação particular. Se este equipamento causa
interferência prejudicial a recepção de radio ou televisão, o que pode ser
determinado ao ligar e desligar o equipamento, o usuario é encorajado de
tentar corrigir a interferência através de uma ou mais das seguintes medidas:
1. Reorientar ou relocará a antena receptora.
2. Aumentar a separação entre o equipamento e o receptor.
3. Conectar o equipamento a uma tomada de corrente sobre um circuito
diferente daquele o qual o receptor está conectado.
4. Consultar o revendedor ou um tecnico especializado em radio/TV para
obter ajuda.
AVISO :
1. As mudancas ou modificações não aprovadas expressamente pela parte
responsavel por conformidade poderá anular a autoridade do usuário de
operar o equipamento.
2. Cabos blindados de interface e cabo de energia AC, se houver, deve ser
usado a fim de atender aos limites de emissão.
3. O fabricante não é responsavel por nenhuma interferência de radio ou TV
causada por modificação não autorizada a este equipamento. E
responsabilidade do usuario de corrigir tal interferencia.
Como Parceiro da
ENERGY STAR
®
há determinado que este produto
obedece aos guidelines ENERGY STAR® para eficiência de energia.
ADVERTENCIA :
Para prevenir incendio ou choque, não exponha o monitor a chuva ou
umidade. Altas voltagens perigosas estão presentes dentro do monitor. Não
abra o gabinete. Consulte somente tecnicos qualificados para revisão.
1
PRECAUÇÕES
Não usar o monitor perto da agua, por exemplo perto de uma banheira,
bacia, pia de cozinha, tanque de lavandería, piscina ou em sótão molhado.
Não colocar o monitor em um carrinho instável, plataforma, ou mesa. Se o
monitor cair, ele pode ferir uma pessoa e causar danos sérios ao aparelho.
Use somente o carrinho ou plataforma recomendada pelo fabricante ou
vendido com o monitor. Se montar o monitor em uma parede ou estante,
use um conjunto de suporte aprovado pelo fabricante e siga as instruções
do conjunto.
Fendas ou aberturas na parte traseira e inferior da caixa são provistos
para ventilação. Para assegurar operação confiável do monitor e para
protege-lo de sobrecarregamento, assegure-se de que estas aberturas não
estejam bloqueadas ou cobertas. Não ponha o monitor sobre a cama,
sofá , carpete, ou superficie similar. Não ponha o monitor perto ou em cima
de um radiador ou registro de calor. Não ponha o monitor em uma estante
para livros ou armário a menos que seja proporcionada uma ventilação
própria.
monitor deve ser operado somente com o tipo de fonte de energia indicado
na etiqueta. Se não está certo do tipo de energia suprido à sua residência,
consultar o seu revendedor ou companhia de energia local.
monitor está equipado com conector tripolar, uma tomada com um terceiro
pólo (terra). Este conector conectará somente a uma tomada de corrente
conectada à terra como característica de segurança. Se sua tomada de
corrente não acomoda o conector tripolar, chame um eletricista para
instalar a tomada de corrente correta, ou use um adaptador para conectar
o aparelho à terra com segurança. Não descuidar do propósito de
segurança do conector conectado à terra.
Desconectar a unidade durante uma tempestade com relâmpago ou
quando o monitor não estiver sendo usado por períodos longos de tempo.
Isto protegerá o monitor de danos devido à sobretensão transitória de
energia.
Não sobrecarregar feixes de energias e cabos de extensão. Sobrecarga
pode resultar em incêndio ou choque elétrico.
Nunca empurre qualquer objeto dentro da fenda na caixa do monitor. Ele
pode causar curto circuito nas peças e resultar em incêndio ou choque
elétrico. Nunca derrame líquidos no monitor.
Não tente reparar o monitor por conta própria; abertura ou remoção de
tampas pode expor à voltagens peligosas e outros riscos. Por favor
entregar todo serviço ao pessoal de revisão qualificada.
Para assegurar operação satisfatória, use o monitor apenas com
computadores listados pela UL, que possuam receptáculos apropriadamente
configurados entre 100 – 240 Volts CA, e um mínimo de 5A.
Os soquetes de parede devem ser instalados perto do equipamento e
devem ser facilmente acessíveis.
2
NOTAS ESPECIAIS SOBRE MONITORES LCD
Os seguintes sintomas são normais ao monitor LCD e não indicam um
problema.
AVISO
• Devido à natureza da luz fluorescente, a tela pode piscar durante o uso
inicial. Desligue o Interruptor de Energia e depois ligue-o novamente para
assegurar-se de que a piscagem desapareceu.
• Você pode encontrar brilho levemente desigual na tela dependendo do
padrão do desktop que você usa.
• A tela LCD tem pixels efetivos de 99.99% ou mais. Pode incluir manchas
de 0.01% ou menos tais como falta de pixel ou um pixel aceso o tempo
todo.
• Devido à natureza da tela LCD, uma imagem seguida da tela anterior
pode permanecer depois de trocar a imagem, quando a mesma imagem é
exposta por horas. Neste caso, a tela é recuperada lentamente mudando
a imagem ou desligando o Interruptor de Energia por horas.
ANTES DE OPERAR O MONITOR
CARACTERÍSTICAS
• Monitor TFT de LCD a Cores de 64.87cm (26”)
• Tela nítida e clara para o Windows
• Resoluções recomendadas: 1920 X 1200 @60Hz
• EPA ENERGY STAR
• Projeto ergonômico
• Projeto de carcaça compacto e de pouco espaço.
VERIFICANDO OS CONTEÚDOS DA EMBALAGEM
O pacote do produto deve incluir os seguintes itens:
1. Monitor LCD
2. Manual do Proprietário
3. Cabo de alimentação
4. Cabo de D-Sub de 15
5. Cabo de DVI (Modelo de Dupla Entrada)
6. Guia de Configuração Rápida
®
pinos
3
Fonte de Energia:
1. Assegure-se de que o cabo de energia é o tipo correto requerido em sua
área.
2. Este monitor tem uma fonte de alimentação que permite a operação tanto
em 100/120 Volts CA ou em 220/240 Volts CA (não são necessários
ajustes por parte do usuário).
3. Conecte o cabo de alimentação no soquete de entrada de energia de seu
monitor LCD, e então, ligue a outra extremidade em uma tomada de CA
de três pinos. O cabo de alimentação pode ser conectado em uma
tomada na parede, ou no soquete de saída de seu PC, dependendo do
tipo de cabo de alimentação que vem com o seu monitor LCD.
4
CONTROLES E CONECTORES
Conexões dos Cabos
Desligue o computador antes de realizar o procedimento abaixo.
1. Conecte o cabo de alimentação no conector de CA do monitor LCD.
Então, encaixe o cabo de alimentação em uma saída de CA, cabo de
alimentação aprovado pela UL ou no soquete de saída de energia de seu
PC.
2. Conecte uma extremidade do cabo D-Sub de 15 pinos na parte traseira
do monitor e conecte a outra extremidade do cabo à porta D-Sub do
computador.
(Modelo de Dupla Entrada) Conecte uma extremidade ao cabo DVI de
3.
24 pinos na parte traseira do monitor e conecte a outra extremidade à
porta DVI do computador.
4. Ligue o monitor e o computador.
1. Cabo de CA
2. Cabo de D-Sub
3. Cabo de DVI
(Modelo de Dupla Entrada)
Figura 1 Conectando Cabos
5
AJUSTANDO O ÂNGULO DE VISÃO
• Para uma visão ótima é recomendado visualizar a face completa do
monitor, depois ajustar o ângulo do monitor de acordo com a sua
preferência.
• Segure o ponto de apoio de maneira que você não tombe o monitor
quando mudar o ângulo do monitor.
• Você pode ajustar o ângulo do monitor de -5° a 15°.
Figura 2
NOTAS
• Não toque a tela LCD quando você mudar o ângulo. Pode causar dano
ou quebrar a tela LCD.
• Atenção cuidadosa é requerida para não prender seus dedos ou mãos
quando mudar o ângulo.
6
INSTRUÇÕES OPERATIVAS
INSTRUÇÕES GERAIS
Pressione o botão liga/desliga para ligar ou desligar o monitor. Os outros
botões de controle estão localizados no painel frontal do monitor (Veja Figura
3). Mudando estas programações, o quadro pode ser ajustado às suas
preferências pessoais.
• O cabo de energia deve ser conectado.
• Conecte o cabo de vídeo do seu monitor ao cartão de vídeo.
• Pressione o ponto de apoio pelo interruptor de corrente para ligar a
posição do monitor. O indicador de corrente se acenderá.
Figura 3 Botão de Controle Externo
CONTROLES EXTERNOS
1. Auto Config / Sair
2.
<
3. >
4. MENU / ENTRAR
5. Indicador de energia
6. Botão de energia
7
CONTROLE DO PAINEL FRONTAL
• /Botão de energia:
Pressione este botão para LIGAR/DESLIGAR a energia do monitor e
indicar o estado do monitor.
• Indicador de energia:
Azul — Modo de Energia On (ligado)
Laranja
• MENU / ENTRAR:
Ative o menu OSD (Exibido Na Tela) quando o OSD estiver OFF
(desligado) ou ative/destive a função de ajuste quando o OSD estiver ON.
• <:
Navega pelos
função quando a
• >:
Navega pelos
função quando a
• Botão de Auto-ajuste/Saída
1. Quando o menu OSD está e, situação ativa, este botão operará como
2. Quando o menu OSD está em situação desligada, pressione o botão
NOTAS
• Não instale o monitor em um local próximo a fontes de calor tais como
radiadores ou condutores de ar, ou em lugar sujeito a luz solar direta, ou
poeira excessiva ou vibração mecânica ou choque.
• Guarde a caixa de transporte original e materials de empacotamento,
porque eles serão úteis se você tiver de transportar o seu monitor.
• Para proteção máxima, reempacote seu monitor da meira como foi
empacotada originalmente pela fábrica.
• Para manter o monitor parecendo novo, limpe-o periodicamente com um
pano macio. Manchas teimosas podem ser removidas com um pano
levemente úmido em solução detergente suave. Nunca use solventes
fortes tais como mordentes, benzeno, ou limpadores abrasivos, já que
estes danificarão o gabinete. Como uma precaução de segurança, sempre
disconecte o monitor antes de limpá-lo.
— Modo desligado
ícones de ajuste quando o OSD está ON ou ajusta uma
função estiver ativada.
ícones de ajuste quando o OSD está ON ou ajusta uma
função estiver ativada.
TECLA de SAÍDA (Menu SAIR do OSD).
mais de 2 segundos para ativar a função de auto-ajuste.
A função de auto-ajuste é usada para configurar a posição H, V, o
Clock e o Foco.
8
COMO AJUSTAR UMA PROGRAMAÇÃO
1. Pressione o botão MENU para ativar a janela OSD.
2. Pressione < ou > para selecionar a função desejada.
3. Pressione o botão MENU para selecionar a função que deseja ajustar.
4. Pressione < ou > para alterar as configuração es da função atual.
5. Para sair e salvar, selecione a função exit (sair), Se desejar ajustar
qualquer outra função, repita as etapas 2-4.
I. (Apenas em Modo Análogo)
II. (Modelo de Dupla Entrada, Entrada de Sinal Análogo)
9
III. (Modelo de Dupla Entrada, Entrada de Sinal Digital)
AJUSTANDO O QUADRO
A descrição para os LEDS do controle de função
Ícone do
Menu
Principal
Ícone de
Sub-menu
N/D
N/D
Ícone de Sub-
menu
CONTRASTE
BRILHO
DCR
Ajusta o contraste entre a frente e
o fundo da imagem da tela.
Ajusta o brilho do fundo da imagem
da tela.
Active ou desactive a função DCR.
FOCUS Ajusta o Foco da imagem.
RELÓGIO Ajusta a Sincronia da imagem.
Posição-H Ajusta o Foco da imagem.
Posição-V Ajusta a Sincronia da imagem.
Quente
Fria
Configura a temperatura da cor
para branco quente.
Configura a temperatura da cor
para branco frio.
Descrição
Usuário/Vermelha
Usuário /Verde
Usuário /Azul
Ajusta a intensidade vermelha/
verde/ azul.
10
N/D
Idioma
Posição-H
Posição-V
Tempo de Espera
do OSD
Selecção de vários idiomas.
Ajuste a posição horizontal do
OSD.
Ajuste a posição vertical do OSD.
Ajuste do Tempo de Espera do
OSD.
(Apenas
no
Modelo
Análogo)
(Modelo
de Dupla
Entrada)
N/D
Configuração
Automática
N/D Análogo
N/D Digital
N/D Informação
N/D
N/D
REINICIAR
SAIR
Ajuste automático de
Horizontal/Vertical, Foco e
Sincronizador de Imagem.
Selecione a entrada de sinal
análogo (D-Sub).
Selecione a entrada de sinal digital
(DVI).
Mostra a resolução, freqüência de
Horizontal/Vertical e porta de
entrada de sincronização de
entrada de corrente.
Apaga cada situação de autoconfiguração.
Salva ajuste do usuário e OSD
desaparece.
11
PLUG AND PLAY
Característica Plug & Play DDC2B
Este monitor é equipado com capacidades VESA DDC2B de acordo com o
PADRÃO VESA DDC. Ele permite ao monitor de informar a sua identidade ao
sistema organizador e, dependendo do nível de DDC usado, comunica
informação adicional sobre suas capacidades de display.
O DDC2B é um canal de dados bidirecionais baseados no protocolo I²C. O
organizador pode solicitar informação EDID sobre o canal DDC2B.
ESTE MONITOR PARECERÁ NON-FUNCIONAL SE NÃO HOUVER
NENHUM SINAL DE ENTRADA DE VÍDEO. PARA QUE ESTE MONITOR
OPERE PROPRIAMENTE, DEVE HAVER UM SINAL DE ENTRADA DE
VÍDEO.
Este monitor está em conformidade com as normas dos monitores ecológicos,
definidas pela VESA (“Video Electronics Standards Association”) (VESA)
e/ou a Agência de Proteção do Ambiente (EPA) dos Estados Unidos e Os
Empregados da Confederação Sueca (NUTEK). Esta característica é
designada a economizar energia elétrica reduzindo consumo de energia
quando não há nenhum sinal de entrada no vídeo presente. Quando não há
nenhum sinal de entrada no vídeo, seguindo por um período de tempo
inoperante , este monitor comutará automaticamente para o modo Desligado
OFF. Isto reduz o consumo do suprimento interno de energia do monitor.
Depois de se restaurar o sinal de entrada no vídeo, se restaura a energia e o
display é automaticamente redesenhado. A aparência é similar a uma
característica "Economizadora de Tela" exceto que o display está
completamente desligado. O display é restaurado pressionando uma tecla no
teclado, ou teclando o mouse.
12
ASSISTÊNCIA TÉCNICA (FAQ)
Problema e Pergunta Solução Possível
LED de energia não está ligado *Verifique se o interruptor de liga/desliga
está na posição ON.
*Cabo de alimentação deve ser
conectado
Sem Plug and Play *Verifique se o sistema do PC é
compatível com o Plug and Play
*Verifique se a placa de vídeo é
compatível com o Plug and Play
*Verifique se o pino D-15 do cabo de
vídeo está torto
A imagem está embaçada *Ajuste os controles de Contraste e de
Brilho.
A imagem se move em saltos
ou um padrão em ondas está
presente na imagem
O LED de energia está ligado
(Laranja), mas não há sinal de
vídeo ou nenhuma imagem.
Falta de uma das cores
primárias (VERMELHO,
VERDE ou AZUL)
*Mova os dispositivos elétricos que
possam causar interferência elétrica.
*O Interruptor de Energia do
Computador deve estar na posição ON
(LIGADO)
*A Placa de Vídeo do Computador deve
estar firmemente fixada em seu slot.
*Certifique-se que o cabo de vídeo do
monitor esteja corretamente conectado
ao computador.
*Inspecione o cabo vídeo do monitor de
certifique-se que nenhum dos pinos
esteja torto.
*Certifique-se que seu computador
esteja operacional pressionando a tecla
CAPS LOCK enquanto observa o LED
do CAPS LOCK. O LED deve se Ligar
(ON) ou Desligar (OFF) após se
pressionar a tecla CAPS LOCK.
*Inspecione o cabo de vídeo do monitor
e certifique-se que nenhum dos pinos
esteja torto.
13
A imagem da tela não está
centralizada ou dimensionada
apropriadamente
A imagem tem defeitos de cor
(o branco não parece ser branco)
Distúrbios horizontais ou verticais na
tela
P CLOCK (freqüencia de pixels) controla o número de pixels submetidos a
varredura por uma varredura horizontal. Se a freqüência não estiver correta,
a tela exibe listas verticais e a imagem não tem a largura correta.
O FOCUS ajusta a fase do sinal do clock de pixels. Com um ajuste errado de
fase, a imagem apresenta distúrbios horizontais na imagem.
Para ajustes de FOCUS e CLOCK, use o “padrão de dots” ou o padrão de
fechamento do Win 95/98.
*Ajuste a freqüência de pixels
(CLOCK) e o FOCUS ou pressione a
tecla (AUTO)
*Ajuste a cor RGB ou selecione a
temperatura de cor
*Use o modo shut-down do Win 95/98
Ajuste o CLOCK e o FOCUS ou
pressione a tecla (AUTO).
14
ERROR MESSAGE & POSSIBLE SOLUTION
CABO NÃO CONECTADO:
1. Verifique se o cabo de sinal está corretamente conectado. Se o conector
estiver solto, aperte os parafusos do conector.
2. Verifique se os pinos da conexão do cabo de sinal não estão danificados.
FALTA DE SUPORTE PARA ENTRADA:
O computador foi configurado para um modo de tela inadequado. Configure o
computador para um dos modos de tela fornecido na tabela（Veja p18）.
15
ANEXO
ESPECIFICAÇÕES:
Painel de LCD Tamanho 64.87cm (26")
Inclinação de
Brilho 500cd/m2(typ.)
Ângulo de
Tempo de
Entrada Vídeo
Freqüência H 30kHz -80kHz
Freqüência V 55-75Hz
Cores da tela 16,7M de cores
Dot Clock 135MHz
Resolução max. 1920 × 1200 @60Hz
Plug e Play VESA DDC2B
EPA ENERGY
®
STAR
Sinal de entrada de vídeo
Tamanho máximo da tela: Horizontal: 582mm
Fonte de alimentação 100~264VCA,47~63Hz
Dados ambientais
Dimensões 618 (B) × 472 (H) × 219 (D)mm
Peso (Peso Líquido) 9,3 kg
Sistema de
operação
LCD TFT a cores
pixels
Relação de
contraste (padrão)
0,286mm (H) × 0,286mm (V)
800:1 (DCR 1600:1)
visualização
Resposta
178° (H) 178° (V)
(Tempo de resposta (Gray-to-gray) )
5 ms
Interface analógica R,G,B
Digital (Modelo de Dupla
TM
Modo ON
Modo OFF
Interface
Entrada)
≤65W
≤1W
D-Sub de 15 pinos Conector de entrada
DVI de 24 pinos (
Modelo de Dupla
DVI w/HDCP
Entrada)
Analógico: 0,7Vp-p (padrão),
75 OHMs, Positivo
Sinal Digital (Modelo de Dupla
Entrada)
Vertical: 376mm
Temperatura de Operação:
5° a 50°C
Temperatura de Armazenamento:
-20° a 65°C
Umidade de Operação:10% a 85%
16
Controles externos Funções • Contraste
Interruptores
• Tecla de auto-ajuste
• <
• >
• Botão de energia
• MENU
• Brilho
•
DCR
• Focus (Foco)
• Relógio
• Posição H
• Posição V
• Cor (Quente)
• Cor (Fria)
• Temperatura de cor RGB
• Language (Idioma)
• Posição de OSD. Tempo
esgotado.
• Seleção de entrada de sinal
(Apenas no Modelo Duplo)
• Configuração Automática
(Apenas no Modelo Análogo)
• Exibir Informação
• Redefinir
• Exit (Sair)
Consumo de energia (Máximo) 125 W
Conformidade com as normas
TCO'03 ,ISO13406-2
CUL, FCC, VCCI, CCC, MPR II,
CE, TÜV/GS, TCO’99 ,
(Opção )
(Opção )
17
MODO DE
VÍDEO
VGA
Modo de Exibição Prefixado
RESOLUÇÃO
640 × 480 31.469 59.940
640 × 480 37.861 72.809
640 × 480 37.500 75.000
800 × 600 35.156 56.250
FREQÜÊNCIA
VERTICAL
(kHz)
FREQÜÊNCIA
VERTICAL
(Hz)
SVGA
VESA
IBM
MAC
XGA
SXGA
1152 × 864 67.5 75.000
WXGA 1440 × 900 55.93 60.000
WSXGA 1680 × 1050 65.29 59.95
UXGA 1600 × 1200 75.00 60.00
WUXGA 1920 × 1200 74.038 59.95
DOS
DOS
XGA
VGA
SVGA
XGA
800 × 600 37.879 60.317
800 × 600 48.077 72.188
800 × 600 46.875 75.000
1024 × 768 48.363
1024 × 768 56.476 70.069
1024 × 768
1280 × 1024 64.000 60.000
1280 × 1024 80.000 75.000
640 × 350
720 × 400
1024 × 768
640 × 480
832 × 624
1024 × 768
1024 × 768 60.241 74.927
1152 × 870 68.68 75.032
60.023 75.029
31.469 70.087
31.469 70.087
57.515 72.1
35.000 66.667
49.725 74.551
48.780 60.001
60.004
18
DESIGNAÇÃO DO CONECTOR PIN
15
6
11 15
10
DESCRIÇÃO
PIN NO.
Cabo de Sinal de Exibição Colorida 15 – Pin
DESCRIÇÃO
PIN NO.
1. Vermelho 9. +5V
2. Verde 10. Terra lógico
3. Azul 11. Monitor Terra
4. Monitor Terra 12. DDC-Data Serial
5. DDC-Voltar 13. H-Sync
6. R- Terra 14. V-Sync
7. G- Terra 15. DDC-Relógio Serial
8. B- Terra
(Apenas no Modelo Duplo)
Cabo de Sinal de Exibição Colorida 24 – Pin
PIN NO. DESCRIÇÃO PIN NO. DESCRIÇÃO
1. Dados TDMS 2- 13. Dados TDMS 3+
2. Dados TDMS 2+ 14. Energia +5V
3.
Blindagem de dados
TDMS 2/4
15. Terra (para +5V)
4. Dados TDMS 4- 16. Detector de Hot Plug
5. Dados TDMS 4+ 17. Dados TDMS 0-
6. Clock DDC 18. Dados TDMS 0+
7. Dados DDC 19.
8.
Sincronização Vertical
Análoga
20. Dados TDMS 5-
Blindagem de dados
TDMS 0/5
9. Dados TDMS 1- 21. Dados TDMS 5+
10. Dados TDMS 1+ 22.
11.
12. Dados TDMS 3- 24. Clock TDMS -
Blindagem de dados
TDMS 1/3
23. Clock TDMS +
Blindagem de clock
TDMS
19
Loading...
