K
urzanleitung
Kvikguide / Skròcona instrukcja
ABUS 32-Kanal NVR / ABUS 32-channel NVR / 32-canaux NVR ABUS / ABUS 32-kanaals NVR / ABUS 32-kanal NVR / ABUS 32-kanalowa NVR
/
Quick Guide / Mode
d‘emploi
Verk
/
orte
handleiding
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 2
16.09.2010 11:18:03
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen
Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen
und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt. Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung
durch, beachten Sie alle Bedienungs- und Sicherheitshinweise! Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten.
Bei Fragen wenden Sie sich an Ihren Facherrichter oder Fachhandelspartner!
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 3
16.09.2010 11:18:03
Wichtige Wa
rnhin
weise
Halten Sie Flüssigkeiten vom Rekorder fern.
Halten Sie starke Magnetfelder vom Rekorder
fern.
Achten Sie darauf, dass der Rekorder einen
sicheren Stand aufweist.
Achten Sie auf eine unterbrechungsfreie
Stromversorgung.
Achten Sie darauf, dass immer eine ausreichende
Belüftung vorhanden ist.
Schalten Sie den Rekorder aus, bevor Sie
Peripheriegeräte anschließen oder entfernen.
Lagern Sie den Rekorder nur unter den vom
Hersteller empfohlenen Umgebungsbedingungen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 4
16.09.2010 11:18:03
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. USB-Anschlüsse: für externe USB 2.0-Geräte (z.B. Maus oder externe Festplatte).
6. IR-Empfänger: Empfänger für das Fernbedienungssignal.
2. Rekorder-Bedientasten: Funktionstasten zur Rekordersteuerung.
7. Status LED: Zeigt den Betriebszustand des Rekorders an:
3. Kamera-Auswahltasten: Weiß leuchtend: Kamera ist angeschlossen.
Blau leuchtend: Angeschlossene Kamera zeichnet auf.
Nicht beleuchtet: Keine Kamera angeschlossen.
4. Navigationskreuz: Halten Sie die Taste OK fünf Sekunden gedrückt, um den Rekorder an-
bzw. auszuschalten.
5. Jog-Shuttle: Innerer Ring: Single Frame Wiedergabe.
Äußerer Ring: Wiedergabegeschwindigkeit ändern.
Leuchtet dauerhaft weiß: Systemstatus OK.
Blinkt weiß: Systemstatus OK, Aufzeichnungseinstellungen
hinterlegt, Überwachungsmodus aktiv.
Leuchtet dauerhaft blau: Mindestens eine Kamera zeichnet
aktuell auf.
Leuchtet dauerhaft rot: Systemwartung notwendig.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
sic
ht
Über

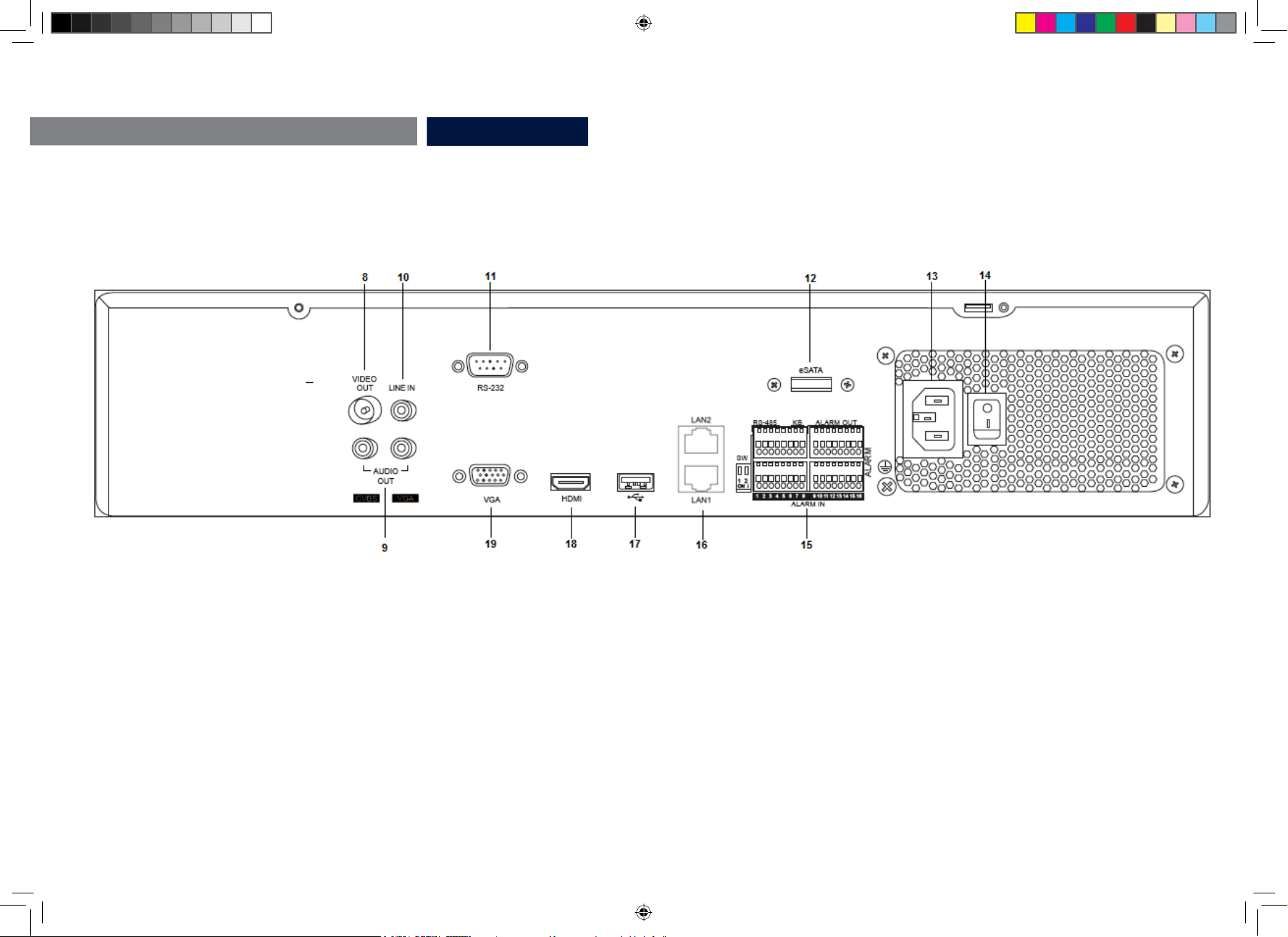

8. Video out: BNC-Stecker für Videoausgang zum
Anschluss eines Monitors als Alternative zum
9. Audio Out: Audioausgang Cinch
10. Line IN: Audioeingang Cinch
11. RS-232: Serial Anschluss – nicht funktionsfähig. .
12. eSATA: Anschluss für eine externe Festplatte.
13. Stromversorgung: 100–240 V AC, 50–60 Hz.
VGA-/HDMI- Ausgang (Nr.18 / Nr. 19).
(synchronisiert mit Video-Ausgang).
(Wird nicht aufgezeichnet, nur per Netzwerk übertragen).
14. Power on/off: Ein- und Ausschalter des Gerätes.
15. Alarm IN / Alarm OUT: RS-485 Anschluss für PTZ Kameras,
Max. 16 Alarmeingänge, Max. 4
Relaisausgänge
16. LAN: 2 x RJ45 Anschlüsse (Zur
Netzwerkverbindung).
17. USB: Optionaler USB-Anschluss (Nicht bei
allen Geräten!)
18. HDMI: HDMI Monitor Anschluss.
19. VGA: Monitoranschluss VGA (9 Pin),
Videoausgangssignal.
.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 6
16.09.2010 11:18:04

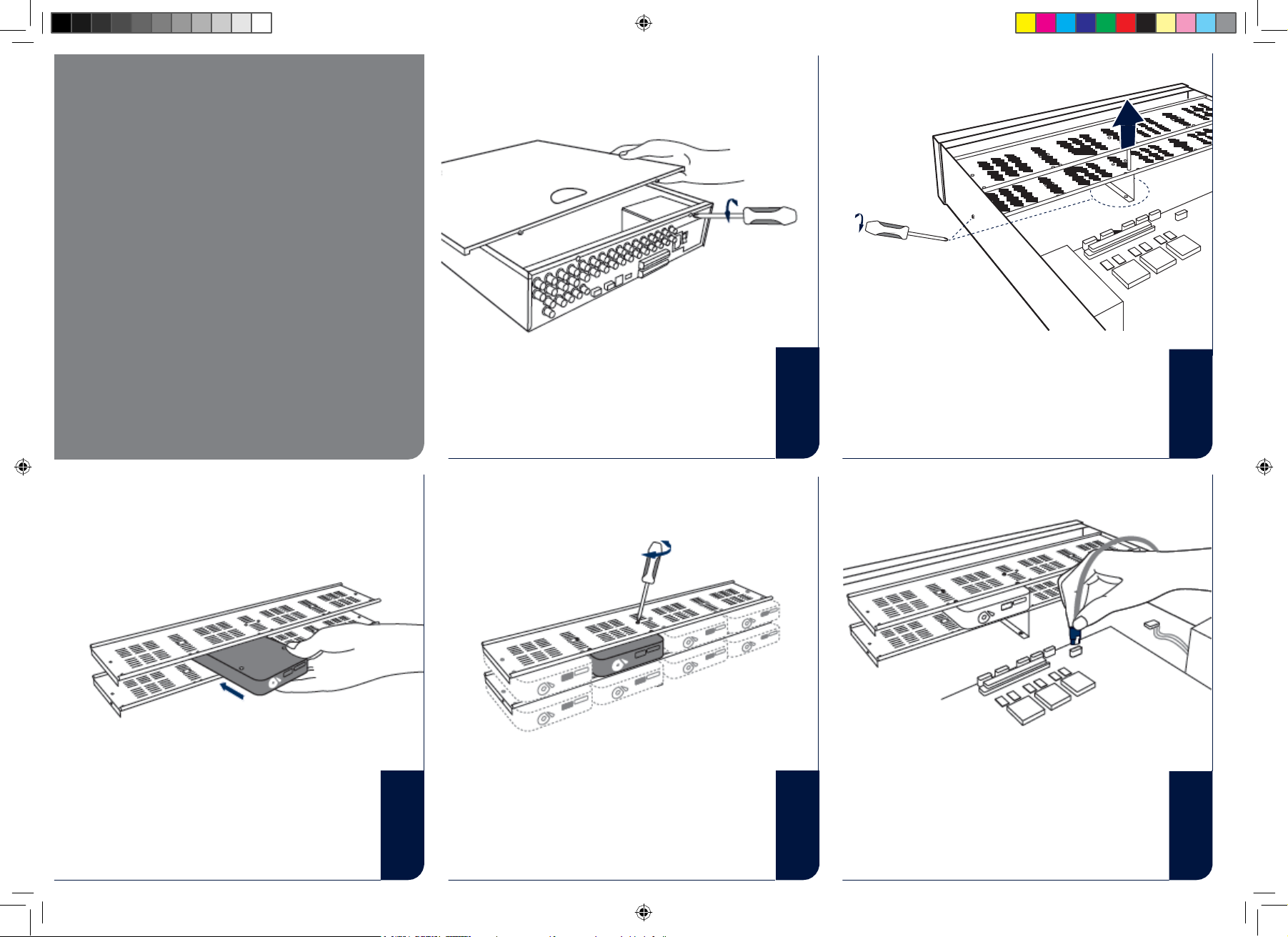

HARDWARE INSTALLATION
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 7
16.09.2010 11:18:04
6 7 8
1 2
9 10 11
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
2 1 4
5
SOFTWARE EINRICHTUNG
• Sprachwahl
• Passworteingabe
• Datums- und Zeiteinstellungen
Netzwerkeinstellungen
•
• Festplatten - Verwaltung
• Aufzeichnungseinstellungen
Geben Sie in das Feld Admin Passwort das Passwort
12345 ein.Bestätigen Sie mit Enter.
3
Wählen Sie die gewünschte Sprache aus und klicken Sie auf
Anwenden.
Falls Sie das Passwort ändern möchten, setzen Sie ein
Häkchen bei Neues Admin Passwort. Geben Sie das
neue Passwort in die Felder Neues Passwort und
Bestätigen ein. Notieren Sie sich das neue Passwort und
verwahren Sie es an einem sicheren Ort. Klicken Sie auf
Nächste.
Wenn Sie das Häkchen deaktivieren, wird der
Einrichtungsassistent beim nächsten Start nicht mehr
automatisch ausgeführt.
Klicken Sie auf Nächste.
Legen Sie die Zeitzone, Datum / -format und Systemzeit fest.
Velassen Sie den Screen mit Klicken auf Nächste.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 13.
192.168.0.64
192.168.0.25
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
Die IP-Adresse muss dem Standard Gateway-Wert in
den ersten drei Stellen entsprechen. Die letzte Stelle
bezeichnet die durch das Standard Gateway
angesprochenen Geräte (z.B. den Rekorder) und wird
für jedes Gerät einzeln festgelegt. Wählen Sie für den
Die Subnetzmaske ist ein Netzwerksegment, in dem IPAdressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0.
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das neue
Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Verbindungsgeschwindigkeit bei `NIC Typ`manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
13
12
14
15
13
14
16
14

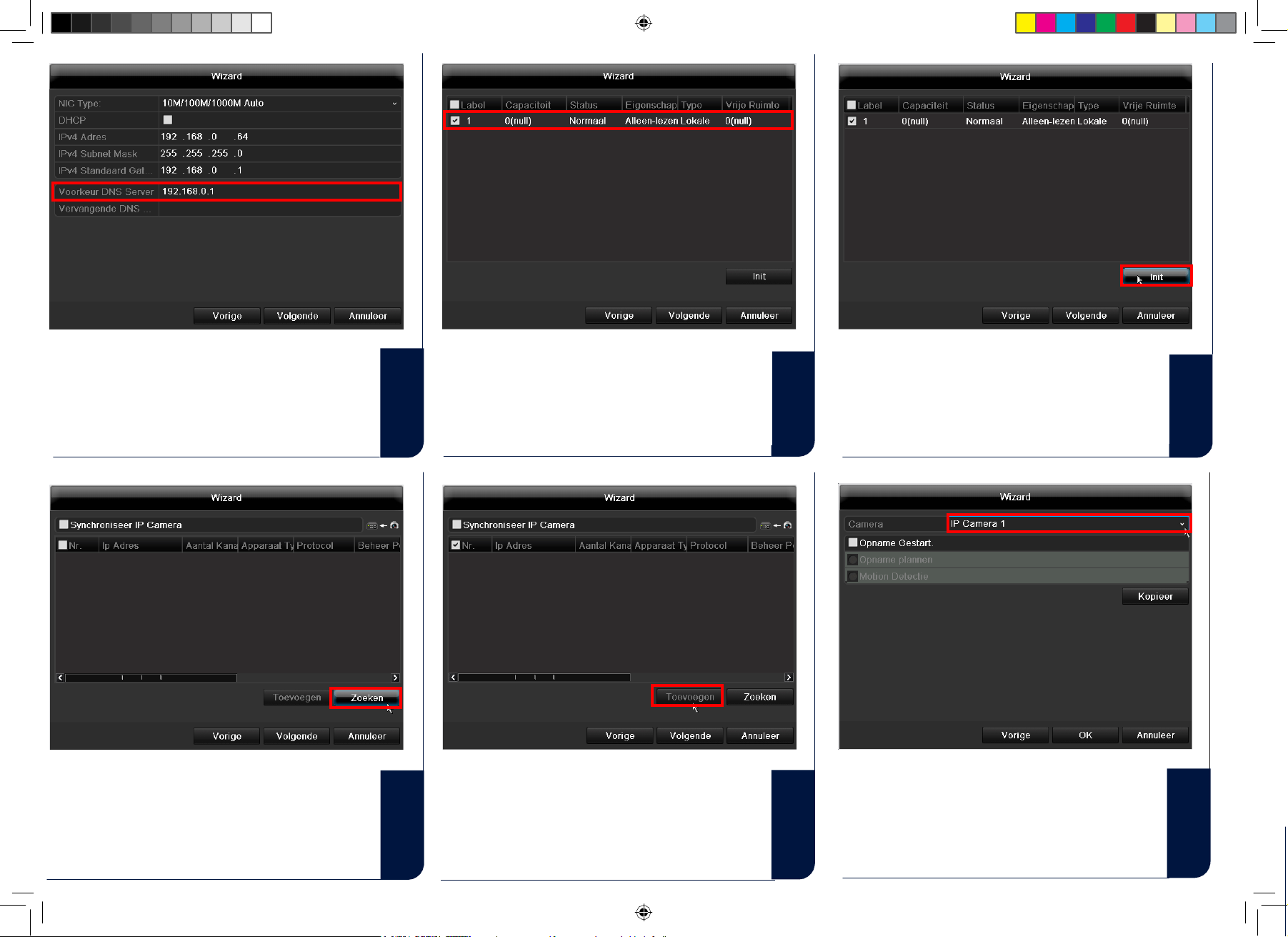

Nachfolgend finden Sie alle kompatiblen
Netzwerkkameras. Wählen Sie anhand der Checkbox
die gewünschten Netzwerkkameras aus und klicken Sie
auf Hinzufügen.Wechseln Sie zum nächsten Screen
mit Nächste.
Klicken Sie auf Suchen um nach vorhandenen
Netzwerkkameras im Netzwerk zu suchen.
Wählen Sie in dem Dropdown-Menü von Kamera aus,
mit welchem Kanal Sie aufnehmen wollen.
Beachten Sie bitte, dass die Zeitpläne im Rekordermenü
definiert werden müssen. Näheres hierzu finden Sie im
Benutzerhandbuch.
17
Der DNS Server “übersetzt” eine Internetadresse in eine IPAdresse. Tragen Sie bei Bevorzugter DNS Server den Wert
des Standard-Gateway ein.
Alle Festplatten, die Sie zur Aufzeichnung verwenden
möchten, müssen vorher initialisiert werden. Um
Festplatten zu initialisieren setzen Sie bei der
entsprechenden Festplatte einen Haken.
Klicken Sie Init und bestätigen Sie die erfolgreiche
Initialisierung mit OK. Wechseln Sie zum nächsten Screen
mit Nächste.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IPAdresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
Klicken Sie auf OK um die Ersteinrichtung abzuschließen.
Zum Übernehmen der Aufzeichnungseinstellung auf eine
oder mehrere Kamerakanäle klicken Sie auf Kopiere.
Wählen Sie die Checkbox des gewünschten
Kamerakanals aus und klicken Sie auf OK. Die
Einstellungen wurden nun für diesen Kamerakanal kopiert.
Um die Aufnahme zu aktivieren, müssen Sie auf die
Checkbox bei Starte Aufnahme klicken.
Wählen Sie aus, ob dauerhaft (Dauer) oder nur bei
Bildveränderung (Bewegungserkennung) aufgezeichnet
werden soll. Achtung: Für eine Bewegungsaufzeichnung
ist die Kameraintere Bewegungserkennung zu aktiveren.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 14
16.09.2010 11:18:11
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 15
16.09.2010 11:18:12
Quick
Guide
ABUS
32-channel NVR
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 16
16.09.2010 11:18:12
Dear customers,
Thank you for purchasing this product.
This product complies with current domestic and European regulations. Conformity
has been proven, and all related certifications are available from the manufacturer on
request (www.abus-sc.com). To maintain this status and to guarantee safe operation,
it is your obligation to observe these operating instructions!
Read the entire operating manual carefully before putting the product into operation.
Pay attention to all operating and safety information! All company names and product
descriptions are trademarks of the corresponding owner. All rights reserved.
In the event of questions, please contact your local maintenance specialist or dealer.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 17
16.09.2010 11:18:12
Important safety i
nformation
Keep moisture away from the recorder.
Keep strong magnetic fields away from
the recorder.
Ensure that the recorder is positioned in a
safe place.
Ensure that the power supply is
not interrupted.
Ensure that suitable ventilation is
always available.
Switch off the recorder before connecting
or removing peripheral devices.
Only store the recorder in surrounding conditions
recommended by the manufacturer.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 18
16.09.2010 11:18:12
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. USB ports: For external USB 2.0 devices (e.g. mouse or external disk drive).
6. IR receiver: Receiver for the remote control signal.
2. Recorder operating keys: Function keys for operating the recorder.
7. Status LED: Displays the operating state of the recorder:
3. Camera selection keys: White: Camera is connected.
Blue: Connected camera is recording.
Not lit: No camera connected.
4. Directional keypad: Press and hold the OK key for five seconds to turn the recorder
on or off.
White (constantly lit): System status is OK.
White (flashing): System status is OK, recording settings are
stored, surveillance mode is active.
Blue (constantly lit): At least one camera is currently recording.
Red (constantly lit): System maintenance required.
5. Jog Shuttle: Inner ring: Single frame playback.
Outer ring: Change the playback speed.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
Overview
8. Video out: BNC connector for video output (used for
9. Audio out: Cinch audio output (synchronised with main video signal
10. Line IN: Cinch audio input (is not recorded, only for network
11. RS-232: Serial port – no functionality. .
12. eSATA: Connection for an external HDD.
13. Mains power connection: Connection for power supply 100–240 V AC, 50–60 Hz.
connecting a monitor as an alternative to the
VGA / HDMI output (no. 18 / no. 19).
output).
transmission).
14. Power on/off: On/Off switch.
15. Alarm IN / Alarm OUT: RS-485 connection for PTZ cameras,
Max. 16 alarm inputs, Max. 4 relay
outputs.
16. LAN: 2 x RJ45 connection (for connecting to
a network).
17. USB: Optional USB connection (not at all
devices!)
18. HDMI: HDMI monitor connection.
19. VGA: VGA monitor connection (9-pin), video
output signal.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 20
16.09.2010 11:18:12
HARDWARE
INSTALLATION
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 21
16.09.2010 11:18:13
9
10
11
9 10
6 7 8
1 2
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
1
4 5 2
3
3
SOFTWARE
SET-UP
• Language Selection
• Password Entry
• Settings for Date and Time
Network Settings
•
• HDD Management
Select a language and click Next.
• Record Settings
In the Admin Password field, enter 12345. Confirm with Enter.
To change the password, tick the New Admin Password
box. Enter the new password in the New Password and
Confirm fields. Make a note of the password and keep it in
a safe place. Click Next.
If you untick the box, then the setup wizard will no longer run
automatically at the next start-up. Click Next.
Specify time zone, date and system time. Continue by clicking
Next.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
To assign the address data automatically, tick the DHCP
box. The addresses are then assigned automatically by the
router (provided this function is supported). In this case,
proceed from point 13 onwards.
192.168.0.64
192.168.0.25
The first three positions of the IP address must
correspond to the default gateway value. The last
position specifies the device activated through the
default gateway (e.g. the recorder), and is defined
individually for each device. For example, enter
xxx.xxx.xxx.64 for recorder 64.
To determine the value for the IPv4 Default Gateway, use one
of the computers connected to the network with Windows. Call
up “Run” in the start menu. Enter “cmd” in the new window,
then “ipconfig” in the prompt which follows. Enter the default
gateway value in the recorder screen.
If your router does not assign the address data automatically,
then enter the data manually as shown in the following steps.
The Screenshot shows an example of devices to be
connected with corresponding IP addresses.
The Subnet Mask is a network segment where IP addresses
with identical network addresses are used. The standard value
here is usually 255.255.255.0
Verbindungsgeschwindigkeit bei `NIC Typ`manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive)
8
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
35
13
12
14
15
16
13
14
16
14
You will find all the compatible network cameras below.
Tick the checkbox of the cameras you wish to use and
click on Add. Go to the next screen with “Next”.
Click on Search to look for available cameras in the
network.
Chose the channel which shall be configured at
Camera.
Please note that you still have to configure the arming
schadules in the recorder menu.
For further information please read the user manual.
17
The DNS Server translates an Internet address into an IP
address. Enter the default gateway value under Preferred
DNS Server.
All hard drives which are to be used for recording must be
initialized beforehand. To initialise the hard drives, tick the
corresponding drive.
Click Init, then confirm the successful initialisation with OK.
Exit the screen by pressing OK, then go to the next screen by
pressing Next.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IP-
Adresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
Click on OK to finish the initial set-up.
For copying these settings to other camera channels
please click on Copy.
Click in the checkbox of the camera channels you want to
transfer the settings to and click on OK to activate these
settings.
Please click in the checkbox Start Recording to activate
the record.
Choose between a durable record (Normal) or a record
with motion detection (Motion Detection).
In the menu of the recorder you can define areas and the
sensivity of the motion detection.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 28
16.09.2010 11:18:20
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 29
16.09.2010 11:18:22
Mode d‘emploi
32-canaux NVR ABUS
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 30
16.09.2010 11:18:22
Chère cliente, cher client,
Nous vous remercions de l‘achat de ce produit.
Ce produit réalise les exigences des directives européennes et nationales en vigueur. La conformité est prouvée, les déclarations et documents correspondants sont
consultables auprès du fabricant (www.abus-sc.com). Afin de maintenir cet état et
d’assurer un usage sans danger, vous devez absolument respecter ce mode d’emploi
en tant qu’utilisateur!
Lisez avant la mise en service du produit le mode d’emploi complet, respectez toutes
les consignes de commande et de sécurité! Tous les noms de firme et de produit sont
des marques du fabricant respectif. Tous droits réservés.
En cas de questions, consultez votre fabricant ou vendeur spécialiste!
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 31
16.09.2010 11:18:23
C
onsignes d‘avertissement
Veillez à l‘alimentation sans interruption.
T
enez des liquides à distance de l‘enregistreur.
Tenez des forts champs magnétiques à distance
de l‘enregistreur.
Veillez que
l‘enregistreur
indique une position
sûre.
Veillez qu‘il y ait toujours une ventilation
suffisante.
Eteignez l‘enregistreur, avant que vous
branchiez ou déconnectiez des dispositifs
de périphérie.
Conservez l‘enregistreur seulement sous les
conditions d‘environnement recommandées
par le fabricant.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 32
16.09.2010 11:18:23
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. Raccordements USB: pour des dispositifs externes USB 2.0 (ex. souris ou
disque dur externe).
2. Touches de commande enregistreur: Touches de fonction pour commande de l‘enregistreur.
3. Touches de sélection de la caméra: Blanc: Caméra est branchée.
Bleu: Caméra branchée enregistre.
Pas d‘éclairage: Aucune caméra n‘est branchée.
4. Croix de navigation: Appuyez pendant 5 secondes sur OK, pour allumer
ou éteindre l‘enregistreur.
6. Récepteur IR: Récepteur pour le signal de la commande à distance.
7. Etat LED: Indique l‘état d‘exploitation de l‘enregistreur:
Allumé continuellement en blanc: Etat de système OK.
Clignote en blanc: Etat de système OK, réglages
d‘enregistrement configurés, mode de surveillance actif.
Allumé continuellement en bleu: Au moins une caméra
enregistre actuellement.
Allumé continuellement en rouge: Entretien du système
nécessaire.
5. Fonction Jog-Shuttle: Anneau intérieur: Affichage image unique.
Anneau extérieur: Modifier vitesse d‘affichage.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
abrégé
8. Video out: Prise BNC pour sortie vidéo pour le
raccordement d‘un moniteur comme
alternative à la sortie VGA / HDMI (nr.18
/ nr.19).
9. Sortie Audio: Sortie audio Cinch (synchronisée avec
la sortie du signal vidéo principal).
10. Line IN: Entrée audio Cinch (n’est pas enregistrée,
uniquement pour la transmission réseau).
11. RS-232: Port série - touche non attribuée.
12. eSATA: Connexion HDD externe.
13. Mise à la terre: Branchement pour alimentation
(100- 240 VAC, 50-60 Hz).
14. Power on/off: Interrupteur on/off.
15. Alarm IN / Alarm OUT: Connecteur RS485 pour caméras PTZ, 16 entrées
d’alarme au maximum, 4 sorties de relais au
maximum.
16. LAN: 2 x Branchement RJ45 pour une connexion réseau.
17. USB: Optional connexion USB
18. HDMI: Connecteur de moniteur HDMI.
19. VGA: Connecteur de moniteur VGA (9 broches), signal
sortie vidéo.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 34
16.09.2010 11:18:23
Installation materiel
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 35
16.09.2010 11:18:23
9
10
11
9 10
6 7 8
1 2
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
3
4
1
2
5
Installation -
Logiciel
• Sélection langue
• Entrée mot de passe
• Réglages de la date et de l’heure
Réglages réseau
•
•
Gestion disque dur
• Réglages enregistrement
Introduisez dans le champ Mot de passe admin le mot de
passé 12345. Confirmez avec Enter.
3
Choisissez la langue souhaitée et cliquez sur Continuer.
Si vous souhaitez modifier le mot de passe, mettez un
crochet sous Mot de passe nouveau. Introduisez le nouveau
mot de passe dans les champ Mot de passe nouveau et
Confirmation. Notez le nouveau mot de passe et conservezle à un endroit sûr. Cliquez sur Suiv.
Si vous désactivez le crochet, l‘assistant de configuration ne
sera plus automatiquement effectué lors du prochain
démarrage. Cliquez sur Continuer.
Définissez la zone horaire, la date et son format, ainsi que
l’heure système. Quittez l’écran et cliquez sur Suivant.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
192.168.0.64
192.168.0.25
L‘adresse IPv4 doit correspondre à la valeur de la
passerelle standard dans les trois premiers caractères.
Le dernier caractère indique les dispositifs appelé par la
passerelle standard (ex. l‘enregistreur) et est défini
individuellement pour chaque disposi- tif. Choisissez
Pour transmettre la valeur pour la Gateway IPv4, utilisez un
ordinateur branché au réseau avec le système d‘exploitation
Win- dows. Faites appel dans le menu de démarrage à la
commande „Effectuer“. Introduisez dans la nouvelle fenêtre
„cmd“ et ensuite dans le champ d‘entrée ouvert „ipconfig“.
Reprenez la valeur de la passerelle standard.
8
Si vous souhaitez que des données d‘adresse sont
automatiquement attribuées, mettez un crochet auprès de
DHCP. Les adresses sont ensuite automatiquement attribuées
par le routeur (si supporté). Continuez dans ce cas vers point
13.
Si votre routeur n‘attribue pas automatiquement les données
d‘adresse, introduisez manuellement des données dans les
pha- ses suivantes. La graphique montre comme exemple les
disposi- tifs à brancher avec l‘adresse IP correspondante.
Le Subnet Masque est un segment rèseau, danl lequel des
adresses IP sontutilitès avec la même adresse de rèseau. La
valeur standard est le plus souvent 255.255.255.0.
Réglez la vitesse de connexion manuellement sous « Type
NIC ». Nous recommandons d’utiliser la reconnaissance
automatique (self adaptative) préréglée.
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
35
13
12
14
15
16
13
14
16
14
Vous trouverez ci-dessous toutes les caméras réseau
compatibles. Cochez les cases des caméras souhaitées
et cliquez sur Ajt. Passez à l’écran suivant par
« Suivant ».
Cliquez sur Chercher pour chercher les caméras
existantes dans le réseau.
Sélectionnez le canal avec lequel vous souhaitez
procéder aux enregistrements dans le menu déroulant de
la Caméra.
Veuillez noter que les planifications doivent être définies
dans le menu de l’enregistreur. Vous trouverez plus
d’informations à ce sujet dans le manuel d’utilisation.
17
Le serveur DNS traduit une adresse Internet dans une
adresse IP. Introduisez pour le serveur DNS prèferè souhaitè
la valeur de la passerelle standard.
Tous les disques durs que vous voulez utiliser pour
l‘enregistrement, doivent d‘abord être installés. Pour initialiser
des disques durs, placez un crochet auprès du disque dur correspondant.
Cliquez sur Init. et confirmez l‘initialisation réussie avec OK.
Quittez l‘écran avec OK et changez vers l‘écran suivant avec
Suiv.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IP-
Adresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
Cliquez sur OK pour terminer la configuration initiale.
Pour reprendre la configuration d’enregistrement sur un ou
plusieurs canaux, cliquez sur « Copier à».
Sélectionnez la case du canal de caméra souhaité et
cliquez sur OK. Les réglages sont alors repris pour ce canal
de caméra.
Pour activer l’enregistrement, cliquez sur la case
« Enregistrer ». Déterminez si l’enregistrement doit être
effectué en continu (Enregistrement par horaire) ou
seulement en cas de modifications de l’image (Détection
de mouvement). Attention : veuillez activer la détection
de caméra interne afin de permettre un enregistrement de
mouvement.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 42
16.09.2010 11:18:29
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 43
16.09.2010 11:18:30
Verkorte handleiding
ABUS 32-kanaals NVR
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 44
16.09.2010 11:18:30
Geachte klant,
Wij willen u bedanken voor de aanschaf van dit product
Dit product voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
De overeenstemming werd aangetoond, de overeenkomstige verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) gedeponeerd.
Om deze toestand te behouden en een gebruik zonder gevaren te garanderen, moet
u als gebruiker deze montage-instructies in acht nemen!
Lees de handleiding aandachtig door voordat u het product in bedrijf stelt, houdt u
a.u.b. rekening met alle bediening en veiligheidsinstructies! Alle genoemde bedrijfsnamen en productnamen zijn handelsnamen van de eigenaar. Alle rechten voorbehouden.
Voor vragen kunt u terecht bij u leverancier/installateur.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 45
16.09.2010 11:18:30
Belangrijke ins
truct
ies
Houd vloeistoffen uit de buurt van de
recorder.
Houd magnetische velden uit de buurt
van de recorder.
Zorg dat de recorder op een vlakke
ondergrond staat.
Zorg dat de recorder wordt aangesloten op een
spanningsvoorziening die continu aanwezig is.
Zorg dat de recorder voldoende kan ventileren.
Schakel de recorder uit voordat u camera’s/
monitoren aansluit op de recorder.
Plaats de recorder in een ruimte met een temperatuur die binnen het temperatuursbereik valt die de
fabrikant voorschrijft.
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. USB aansluiting: Voor externe USB 2.0 apparaten (bijvoorbeeld muis of
externe harde schijf).
2. Bedieningstoetsen recorder: Bedieningstoetsen voor het bedienen van de recorder.
3. Camera keuzetoetsen: Licht wit op: Camera is aangesloten.
Licht blauw op: Het beeld van de aangesloten camera wordt
opgenomen.
Licht niet op: Geen camera aangesloten.
6. IR-ontvanger: Ontvanger voor de afstandsbediening.
7. Status LED: Geeft de toestand van de recorder weer:
Licht continu wit op: Systeemstatus OK.
Licht knipperend wit op: Systeemstatus OK, opname-instel
lingen ingesteld, bewakingsmodus is actief.
Licht continu blauw op: Minimaal 1 camera neemt op.
Licht continu rood op: Systeemonderhoud is noodzakelijk
4. Navigatietoets: Houd de toets OK voor vijf seconde ingedrukt, om de
recorder in- of uit te schakelen.
5. Jog-Shuttle: Binnenste ring: Frame voor frame weergave.
Buitenste ring: Weergavesnelheid veranderen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
Overzi
cht
8. Video IN: BNC-stekker voor video-uitgang. Voor
9. Audio UIT: Cinch audio-uitgang (gesynchroniseerd met
10. Line IN: Cinch-audio-input (wordt niet opgenomen, alleen
11. RS-232: Seriële aansluiting - Geen functie.
12. eSATA: Uitwendig HDD aansluiting.
13. Lichtnetaansluiting: Aansluiting voor 230V.
het aansluiten van een monitor
(alternatief voor VGA / HDMI uitgang,
Nr.18 / Nr. 19).
belangrijkste videosignaaluitgang).
voor netwerktransmissie).
14. Power aan / uit: En in/uit schakelaar.
15. Alarm IN / Alarm OUT: RS485 aansluiting voor PTZ
camera's, Max. 16 alarmingangen,
Max. 4 relaisuitgangen.
16. LAN: 2 x RJ45 RJ45-aansluiting voor een
netwerkverbinding.
17. USB: Optionaale USB ansluitning
18. HDMI: HDMI -monitoraansluiting.
19. VGA: VGA-monitoraansluiting (9 Pin),
video-uitgangssignaal.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 48
16.09.2010 11:18:30
Hardware-installatie
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 49
16.09.2010 11:18:31
9
10
11
9 10
6 7 8
1 2
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
4
1 2 5
SOFTWARE configureren
• Taalkeuze
• Wachtwoord ingeven
• Datum- en tijdinstellingen
Netwerkinstellingen
•
•
Beheer van de harde schijf
• Instellingen voor de opname
Geef in het veld het Admin Paswoord, wachtwoord 12345
in. Bevestig met Enter.
3
Selecteer de gewenste taal en klik op Apply.
Wanneer u het wachtwoord wilt wijzigen selecteer dan
Nieuw Admin Pasword. Geef het nieuwe wachtwoord in
het veld Nieuw paswoord in en bevestig dit door het niuwe
wachtwoord nog een keer in the voeren. Bewaar het
wachtwoord op een veilige plaats. Klik op Volgende.
Wanneer u de markering in het selectiehokje verwijdert,
wordtde assistant manager bij de volgende start niet meer
automatisch uitgevoerd. Klik op Volgende.
Leg de tijdzone, datum/-notatie en systeemtijd vast.
Verlaat het scherm door op Volgende te klikken.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
Indien u de adresgegevens automatisch wilt laten
toewijzen, zet dan een markering in selectiehokje bij DHCP.
De adressen worden dan automatisch door de router
gegeven (zover onder- steunt). Gaat u in dit geval verder
met punt 13.
192.168.0.64
192.168.0.25
Indien de router de adresgegevens niet automatisch toewijst,
geef dan de gegevens in de volgende stappen handmatig in.
In het schema ziet u een voorbeeld van een configuratie met
de daarbij horende IP adressen.
Het IPv4-Adres moet overeenkomen met de standaard
gateway waarde in de eerste drie cijfers. Het laatste getal
geeft de door de standaard gateway aangesproken apparaten
(bijvoorbeeld de recorder) weer en wordt voor elk apparaat
afzonderlijk ingesteld. Selecteer de recorder bijvoorbeeld 64,
zo xxx.xxx.xxx.64.
Het IPv4 Subnetmask is een netwerksegment, waarbij IP
adressen met dezelfde netwerkadressen worden gebruikt. De
standaardwaarde is meestal 255.255.255.0.
Om de waarde voor de IPv4 Standaard Gateway te bepalen,
kunt u een computer met een Windows besturingssysteem
gebruiken die is verbonden met het netwerk. Ga in het menu
start naar uitvoeren en typ “cmd”. Er wordt een venster
geopend met een opdracht- prompt en typ „ipconfig“. U kunt in
het nieuwe venster de stand- aard gateway accepteren.
8
Verbindingssnelheid bij „NIC-type” handmatig instellen.
Vooringesteld en aanbevolen wordt de automatische
herkenning (self adaptive).
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
35
13
12
14
15
16
13
14
16
14
Hieronder vindt u alle compatibele
netwerkcamera’s. Activeer met het selectievakje
het gewenste camerakanaal en klik op
Toevoegen. Ga na het volgende scherm met
„Volgende”.
Klik op Zoeken om naar beschikbare netwerkcamera’s
netwerken te zoeken.
Selecteer in het vervolgkeuzemenu van de Camera met
welk kanaal u wilt opnemen.
Houd er rekening mee dat de tijdschema's in het
recordermenu moeten worden vastgelegd. Aanvullende
informatie hierover vindt u in de gebruikershandleiding.
17
De DNS Server vertaalt het Internetadres om in een IP adres.
Voer bij Voorkeur DNS Server de waarde van de standaard
gateway in.
Alle harde schijven, die u wilt gebruiken voor opnamen,
moeten eerst geïnitialiseerd worden. Selecteer de gewenste
harde schijf om de harde schijven te initialiseren.
Klik op Init. En bevestig de succesvolle initialisering met OK.
Verlaat het scherm met OK en ga naar het volgende scherm
met Volgende.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IP-
Adresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
18
20
19
Klik op OK om de eerste installatie af te sluiten.
Voor het overnemen van de opname-instelling naar één of
meerdere camerakanalen, klikt u op Kopieer.
Activeer het selectievakje van het gewenste camerakanaal
en klik op OK. De instellingen worden nu voor dit
camerakanaal gekopieerd.
Om de opname te activeren, dient u op het selectievakje te
klikken bij Opname Gestart.
Selecteer of er continu (Opname plannen) of alleen bij een
beeldverandering (Motion Detectie) opgenomen moet
worden.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 56
16.09.2010 11:18:37
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 57
16.09.2010 11:18:39
Kvikguide
ABUS 32-kanal NVR
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 58
16.09.2010 11:18:39
Kære kunde.
Tak, fordi du har valgt at købe dette produkt.
Produktet opfylder kravene i de gældende europæiske og nationale retningslinjer.
Overensstemmelsen er dokumenteret, de pågældende erklæringer og dokumenter
befinder sig hos producenten (www.abus-sc.com). For at kunne bibeholde denne
tilstand og sikre en ufarlig drift skal du som bruger være opmærksom på denne
betjeningsvejledning!
Læs hele betjeningsvejledningen igennem før idriftsættelsen af produktet, overhold
alle betjenings- og sikkerhedshenvisninger! Alle indeholdte firmanavne og produktbetegnelser er varemærker, der tilhører den pågældende ejer. Alle rettigheder forbeholdt.
I tilfælde af spørgsmål bedes du henvende dig til din installatør eller forhandler!
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 59
16.09.2010 11:18:39
Vigtig advarselshenvisning
. Hold væsker væk fra optageren
Hold kraftige magneter væk fra optageren
Sørg for, at optageren står sikkert
.
Sørg for en
nødstrømsforsyning.
Sørg for, at der altid findes
tilstrækkelig ventilation.
Sluk optageren, før du tilslutter
eller fjerner perifert udstyr.
Opbevar kun optageren under de
omgivelsesbetingelser, som producenten
har anbefalet.
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. USB-stik: Til eksterne USB 2.0-apparater (f.eks. mus eller ekstern harddisk).
2. Optagerens betjeningstaster Funktionstaster til optagerstyring.
3. Taster til valg af kamera: Lyser hvidt: Kamera er tilsluttet.
Lyser blåt: Tilsluttet kamera optager.
Lyser ikke: Kamera ikke tilsluttet.
4. Navigationsknap: Hold tasten OK trykket ned i fem sekunder for at tænde
og slukke.
6. IR-modtager: Modtager til fjernbetjeningssignalet.
7. Status-LED: Viser optagerens driftstilstand:
Lyser konstant hvidt: Systemstatus OK.
Blinker hvidt: Systemstatus OK, optagelsesindstillinger
gemt, overvågningsmodus aktiv.
Lyser konstant blåt: Mindst et kamera optager i øjeblikket.
Lyser konstant rødt: Systemvedligeholdelse nødvendig.
5. Jog-shuttle: Indvendig ring: Enkelt billede afspilning
Udvendig ring: Ændrer afspilningshastigheden.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
Oversi
gt
8. Video out: BNC-stik til videoudgang til tilslutning af
9. Audio OUT: Cinch audio udgang (synkroniseret med hoved video
10. Line IN: Cinch-stik til audioindgang.
11. RS-232: Stik til RS-232-apparater.
12. eSATA: Eksterne HDD tilslutning.
13. Nettilslutning: Stik af strømforsyningen (100-240 VAC, 50-60 Hz).
en monitor som altivernativ til VGAudgang og HDMI-udgang (nr. 18 / nr. 19).
signal udgang).
14. Power on / off: Afbryder.
15. Alarm IN / Alarm OUT: RS485-tilslutning til PTZ-kameraer,
Maks. 16 alarmindgange, Maks.4
relæudgange.
16. LAN: 2 x RJ45-stik til en
netværksforbindelse.
17. USB: Valgfri USB-tilslutning
18. HDMI: Monitortilslutning HDMI.
19. VGA: Monitortilslutning VGA (9 stikben),
videoudgangssignal.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 62
16.09.2010 11:18:39
HARDWARE INSTALLATION
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 63
16.09.2010 11:18:40
9
10
11
9 10
6 7 8
1 2
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
1 2 3 4 5
1 1 3 4
5
SOFTWARE INDSTILLING
• Valg af sprog
• Indtastning af identifikationskode
• Indstillinger af dato og klokkeslæt
Netværksindstillinger
•
•
Forvaltning af harddisks
Vælg det ønskede sprog, og klik på Anwend.
• Optagelsesindstillinger
Indtast identifikationskoden 12345 i feltet Admin Password.
Bekræft med Enter.
3
Hvis du vil ændre identifikationskoden, skal du sætte et
flueben ved New Admin Password. Indtast den nye
identifikationskode i felterne Nyt admin password og
Confirm. Skriv også den nye identifikationskode ned, og
opbevar den på et sikkert sted. Klik på Naeste.
Hvis du deaktiverer fluebenet, udføres
indstillingsassistenten ikke længere automatisk, når du
starter næste gang. Klik på Naeste.
Fastlæg tidszone, dato/-format og systemtid.
Gå ud af skærmen ved at klikke på Næste.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
Sæt et flueben ved Aktiver DHCP, hvis du ønsker, at
adressedataene tilordnes automatisk. Adresserne tildeles
derefter automatisk af routeren (hvis den understøttes).
Fortsæt i dette tilfælde med punkt 13.
192.168.0.64
192.168.0.25
Hvis din router ikke automatisk tildeler adressedataene, skal
du indtaste dataene manuelt med følgende trin. Grafikken
illustrerer som eksempel apparaterne, der skal tilsluttes,
med de tilhørende IP-adresser.
De første tre cifre i IPv4 Adresse skal svare til
standardgateway værdien. Det sidste ciffer betegner
apparaterne, der aktiveres af standardgatewayen
(f.eks. optageren), og fastlægges enkeltvis for hvert
apparat. Vælg f.eks. 64, dvs. xxx.xxx.xxx.64, for
IPv4 Subnetbillede er et netværkssegment, hvor IP-adresser
med den samme netværksadresse anvendes.
Standardværdien er her oftest 255.255.255.0.
Anvend en computer med operativsystemet
Windows, der er til- sluttet til netværket, for at finde
værdien for IPv4Standard-gateway. Hent
kommandoen “Apply” i startmenuen. Indtast “cmd” i
det nye vindue og “ipconfig” I opfordringen til
indtastning, der åbnes der- efter. Overtag værdien for
8
Indstil forbindelseshastigheden manuelt under “NIC Typ”. Den
automatiske registrering er forindstillet og anbefalet (self
adaptive).
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann automatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden
Geräte mit den dazugehörigen IP-Adressen.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
35
13
12
14
15
16
13
14
16
14
Nedenfor finder du alle kompatible
netværkskameraer. Vælg de ønskede
netværkskameraer ved hjælp af
afkrydsningsfeltet, og klik på Tilføj. Skift til den
næste screen med “Næste”.
Klik på Search for at søge efter eksisterende
netværkskameraer i netværket.
Vælg, hvilken kanal du vil optage med i dropdownmenuen med Kamera.
Bemærk, at tidsskemaerne i optagermenuen skal
defineres. Du kan få mere at vide om dette emne i
brugerhåndbogen.
17
DNS Server oversætter en internetadresse til en IP-adresse.
Indtast vædien for standardgatewayen under Foretrukken
DNS-server.
Alle harddisks, som du ønsker at anvende til optagelse, skal
ini- tialiseres forinden. For at initialisere harddisks skal du
sætte et flueben ved den pågældende harddisk.
Klik på Init, og bekræft den afsluttede initialisering med OK.
For- lad skærmbilledet med OK, og skift til det næste
skærmbillede med Naeste.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IP-
Adresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
18
19
20
Klik på OK for at afslutte den første indstilling.
Klik på Kopier for at overføre indstillingerne for optagelsen
til en eller flere kamerakanaler.
Sæt flueben ud for den ønskede kamerakanal, og tryk på
OK. Indstillingerne er nu kopieret over på denne
kamerakanal
Sæt flueben ud for Start optagelse for at aktivere
optagelsen.
Vælg, om der skal optages permanent (Normal) eller kun
ved ændringer i billedet (Bevægelsesreg.str). Vigtigt: For
en bevægelsesoptagelse skal den kamerainterne
bevægelsesregistrering aktiveres.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 2
16.09.2010 11:18:03
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 2
16.09.2010 11:18:03
Skròcona instrukcja
ABUS
32-kanalowa NVR
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 2
16.09.2010 11:18:03
Szanowni klienci!
Dziękujemy za zakup naszego produktu.
Spełnia on wymagania obowiązujących norm europejskich i krajowych. Zgodność
została udokumentowana, odpowiednie deklaracje i dokumenty są dostępne u
producenta (www.abus-sc.com). Aby zachować ten stan i zapewnić bezpieczną
eksploatację, użytkownik musi przestrzegać niniejszej instrukcji obsługi!
Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj
wszystkich zasad bezpieczeństwa! Wszystkie zawarte w niej nazwy firm i oznaczenia
produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie
prawa zastrzeżone.
W razie wątpliwości należy zwrócić się do instalatora lub sprzedawcy!
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 3
16.09.2010 11:18:03
Ważne wskazówki
Nie przechowuj płynów w pobliżu nagrywarki.
Przechowuj nagrywarkę z dala od silnego
pola magnetycznego.
Dbaj o dobry stan nagrywarki.
Zapewnij nieprzerwane zasilanie prądem.
Zasilanie elektryczne.
Zapewnij wystarczającą wentylację.
Wyłącz nagrywarkę przed
podłączaniem lub usuwaniem urządzeń peryferyjnych.
Składuj nagrywarkę wyłącznie w warunkach
zalecanych przez producenta.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 4
16.09.2010 11:18:03
1 3 4 5 7
1/2
MENU REC PLAY ZOOM ZOOM FOCUS FOCUS IRIS
IRIS
PTZ MODE KEYLOCK
2 6
1. Złącza USB: Do zewnętrznych urządzeń USB 2.0 (np. myszy lub zewnętrznego
twardego dysku).
2. Klawisze do obsługi nagrywarki: Przyciski funkcyjne do sterowania nagrywarką.
3. Klawisze wyboru kamery: Białe światło: kamera jest podłączona.
Niebieskie światło: podłączona kamera zapisuje.
Lampka nie świeci się: kamera nie jest podłączona.
4. Krzyż nawigacyjny: Aby podłączyć lub odłączyć nagrywarkę, przytrzymaj wciśnięty przycisk
OK przez pięć sekund.
5. Jog-Shuttle: Pierścień wewnętrzny: Odtwarzanie jednej ramki.
Pierścień zewnętrzny: Zmiana prędkości odtwarzania.
6. Odbiornik IR: Odbiornik sygnału zdalnego sterowania.
7. Dioda LED stanu: Pokazuje tryb pracy nagrywarki: Świeci ciągle
białym światłem: Stan systemu OK.
Pulsuje na biało: Stan systemu OK, ustawienia zapisu
ustalone, tryb monitorowania aktywny.
Świeci ciągle niebieskim światłem: Aktualnie co najmniej
jedna kamera zapisuje.
Świeci ciągle czerwonym światłem: Konieczna konserwacja systemu.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 61
16.09.2010 11:18:39
Przegląd
8. Video out: Wtyczka BNC do wyjścia wideo do połączania
9. Audio Out: Wyjście audio Cinch
10. Line In: Wejście audio Cinch
11. RS-232: Złącze szeregowe – nie działa .
12. eSATA: Złącze do zewnętrznego dysku twardego
13. Zasilanie elektryczne: 100–240 V AC, 50–60 Hz
14. Włączanie/wyłączanie: Włącznik i wyłącznik urządzenia.
monitora jako alternatywa dla wyjścia VGA/HDMI
(nr 18 / nr 19).
(zsynchronizowane z wyjściem wideo)
(nie jest zapisywane, tylko przesyłane przez sieć)
15. Alarm WŁ./Alarm WYŁ.: Złącze RS-485 dla kamer PTZ,
maks. 16 wejść alarmowych,
maks. 4 wyjścia przekaźnikowe.
16. LAN: 2 złącze RJ45 (do
podłączenia do sieci).
17. USB: Opcjonalne złącze USB (nie we
wszystkich urządzeniach!).
18. HDMI: Złącze HDMI do monitora.
19. VGA: Złącze VGA do monitora
(9-stykowe), sygnał wyjściowy
wideo.
.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 6
16.09.2010 11:18:04
Instalacja
sprzętu
1 2
3 4 5
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 7
16.09.2010 11:18:04
6 7 8
1 2
9 10 11
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 8
16.09.2010 11:18:05
4
1 2 4
5
KONFIGURACJA OPROGRAMOWANIA
• Wybór języka
• Wprowadzanie hasła
• Ustawienia daty i czasu
Ustawienia sieci
•
• Zarządzanie twardymi dyskami
• Ustawienia zapisu
W polu Hasło administratora wpisz hasło
12345. Potwierdź klawiszem Enter.
3
Wybierz odpowiedni język i kliknij Dalej.
Jeśli chcesz zmienić hasło, zaznacz haczyk przy opcji Nowe
hasło administratora. Wpisz nowe hasło w polu Nowe
hasło i potwierdź. Zanotuj sobie nowe hasło i schowaj
w bezpiecznym miejscu. Kliknij Dalej.
Po odznaczeniu haczyka Asystent konfiguracji nie będzie już
się automatycznie uruchamiać przy kolejnym uruchomieniu.
Kliknij Dalej.
Określ strefę czasową, datę, format daty i czas systemowy.
Zamknij ekran, klikając opcję Dalej.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 9
16.09.2010 11:18:7
9
11
10
6
7
192.168.0.1
8
Jeśli chcesz, aby dane adresu były przypisywane
automatycznie, ustaw haczyk przy opcji DHCP. Adresy będą
wówczas nadawane automatycznie przez router (jeśli funkcja
jest obsługiwana). W takim przypadku przejdź do punktu 13.
192.168.0.64
192.168.0.25
Jeśli router nie przypisuje automatycznie danych adresów,
wprowadź dane ręcznie w następujących krokach. Rysunek
przedstawia przykładowe urządzenia do podłączenia
z odnośnymi adresami IP.
Trzy pierwsze znaki adresu IP muszą odpowiadać
standardowej wartości bramy. Ostatni znak oznacza
urządzenia, do których odnosi się standardowa brama
(np. nagrywarki) i jest określany dla każdego
urządzenia z osobna. Wybierz dla nagrywarki np. 64,
Maska podsieci to segment sieci, w którym wykorzystuje się
adresy IP z identycznym adresem sieciowym. Najczęściej
występującą wartością standardową jest tutaj 255.255.255.0.
Aby określić Standardową bramę, użyj podłączonego do
sieci komputera z systemem operacyjnym Windows. W menu
początkowym tego komputera wywołaj polecenie „Wykonaj”.
Wpisz w nowym oknie „cmd”, następnie w wyświetlonym
oknie polecenia wprowadzenia danych wpisz „ipconfig”.
Skopiuj wartość standardowej bramy.
Ustaw ręcznie prędkość połączenia dla „Typu NIC”.
Zalecanym ustawieniem wstępnym jest rozpoznawanie
automatyczne (Self adaptive).
(Fortsetzung von 6):
Multi-adresse: Beiden Netzwerk unterschiedliche IP-
Adresse zugewiesen warden (per DHCP oder manuell). Sie
können damidie Einbindung des Rekorders in zwei
verschiedene Netze realisieren (z.B. lokales Netz und
Internetanschluss).
Bei der Auswahl von “Multi-adresse” müssen Sie die
Einstellungen für die einzelnen Anschlüsse seperat vornehmen.
Wählen Sie hierzu bei ‘NIC auswählen’ den gewünschten
Anschluss aus. Zudem können Sie die
Verbindungsgeschwindigkeit bei ‘NIC Typ’ manuell einstellen.
Voreingestellt und empfohlen ist die automatische Erkennung
(Self adaptive).
Möchten Sie, dass die Adressdaten automatisch zugewiesen
werden, setzen Sie ein Häkchen bei DHCP. Die Adressen
werden dann autatisch vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall weiter zu Punkt 16.
d
Falls Ihr Router die Adressdaten nicht automatisch zuweist,
geben Sie die Daten in den folgenden Schritten manuell ein.
Die Graphik illustriert beispielhaft die anzuschließenden Ger.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 10
16.09.2010 11:18:8
15
35
13
12
14
15
16
13
14
16
14
Wyświetli się lista wszystkich kompatybilnych kamer
sieciowych. Wybierz za pomocą pól wyboru odpowiednie
kamery sieciowe i kliknij opcję Dodaj. Przejdź do
następnego ekranu, klikając „Następny”.
Kliknij opcję Szukaj, aby wyszukać kamery sieciowe
dostępne w sieci.
Wybierz w menu rozwijalnym kamery kanał, który
chcesz wykorzystywać do zapisu.
Pamiętaj, że harmonogramy wymagają zdefiniowania
w menu nagrywarki. Dokładniejsze informacje na ten
temat znajdują się w podręczniku użytkownika.
17
Serwer DNS „przekształca” adres internetowy w adres IP.
W sekcji Preferowany serwer DNS wpisz wartość
standardowej bramy.
Wszystkie dyski twarde, które chcesz wykorzystywać do
zapisywania, wymagają wcześniejszej inicjalizacji. Aby
zainicjalizować twardy dysk należy zaznaczyć haczyk przy
odpowiednim twardym dysku.
Kliknij Inicuj i potwierdź pomyślną inicjalizację przyciskiem
OK. Przejdź do następnego ekranu za pomocą przycisku
Dalej.
Die Subnetzmaske ist ein Netzwerksegment, in dem IP-
Adressen mit der gleichen Netzwerkadresse benutzt werden.
Der Standardwert ist hier meist 255.255.255.0 .
Um den Wert für das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk angeschlossenen
Computer mit Betriebssystem Windows. Rufen Sie dort im
Startmenü den Befehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die anschließend geöffnete
Eingabeaufforderung “ipconfig” ein.
Übernehmen Sie den Wert des Standardgateway.
Der DNS Server “übersetzt” eine Internetadresse in eine IPAdresse. Tragen Sie bei Bevorzugter DNS Server den
Wert des Standard-Gateway ein.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 13
16.09.2010 11:18:11
34
35
20
19
18
Kliknij OK, aby zakończyć pierwszą konfigurację.
Aby przejąć ustawienia zapisu do innych kanałów kamery,
kliknij opcję Kopiuj.
Zaznacz pole wyboru odpowiedniego kanału kamery
i kliknij OK. Ustawienia dla tego kanału kamery zostały
skopiowane.
Aby aktywować zapis, należy kliknąć pole wyboru w sekcji
Rozp. nagryw.
Wybierz, czy zapis ma odbywać się ciągle (Ciagle), czy
tylko przy zmianie obrazu (Detekcja ruchu). Uwaga: W
celu zapisu ruchu należy aktywować wewnętrzną funkcję
kamery – wykrywanie ruchu.
MA-4101-001-Bedienungsanleitung-TVVR40000.indb 71
16.09.2010 11:18:45
ABUS Security-Center
GmbH & Co. KG
Link
er Kreuthweg 5
86444
Germany
Affing
www.abus.com
ABUS Security-Center
GmbH & Co. KG
Link
er Kreuthweg 5
86444
Germany
Affing
www.abus.com
Loading...
