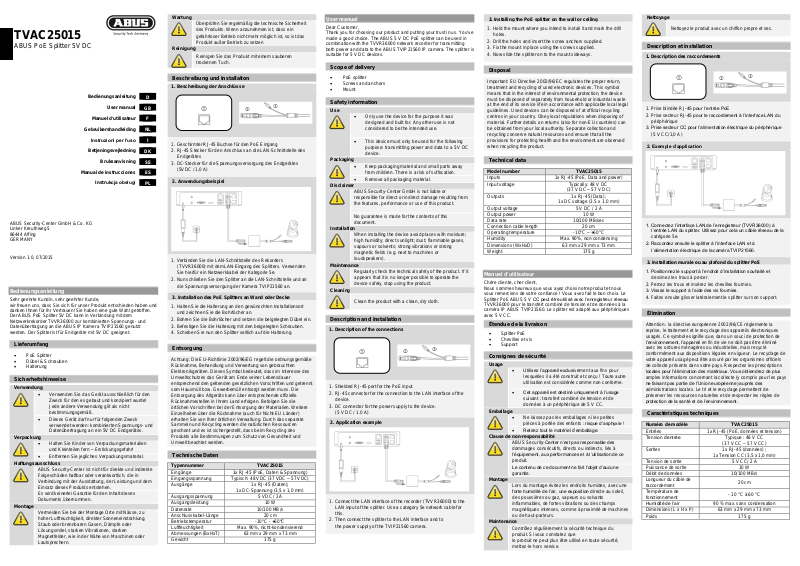

Bedienungsanleitung
D
User manual
GB
Manuel d'utilisateur
F
Gebruikershandleiding
NL
Instruzioni per l’uso
I
Betjeningsvejledning
DK
Bruksanvisning
SE
Manual de instrucciones
ES
Instrukcja obsługi
PL
Verwendung
Verwenden Sie das Gerät ausschließlich für den
Zweck für den es gebaut und konzipiert wurde!
Jede andere Verwendung gilt als nicht
bestimmungsgemäß.
Dieses Gerät darf nur für folgenden Zweck
verwendet werden: kombinierten Spannungs- und
Datenübertragung an ein 5V DC Endgerätes.
Verpackung
Halten Sie Kinder von Verpackungsmaterialien
und Kleinteilen fern – Erstickungsgefahr!
Entfernen Sie jegliches Verpackungsmaterial.
Haftungsausschluss
ABUS Security-Center ist nicht für direkte und indirekte
Folgeschäden haftbar oder verantwortlich, die in
Verbindung mit der Ausstattung, der Leistung und dem
Einsatz dieses Produkts entstehen.
Es wird keinerlei Garantie für den Inhalt dieses
Dokuments übernommen.
Montage
Vermeiden Sie bei der Montage Orte mit Nässe, zu
hoher Luftfeuchtigkeit, direkter Sonneneinstrahlung,
Staub oder brennbaren Gasen, Dämpfe oder
Lösungsmitel, starken Vibrationen, starken
Magnetfelder, wie in der Nähe von Maschinen oder
Lautsprechern.
Wartung
Überprüfen Sie regelmäßig die technische Sicherheit
des Produkts. Wenn anzunehmen ist, dass ein
gefahrloser Betrieb nicht mehr möglich ist, so ist das
Produkt außer Betrieb zu setzen
Reinigung
Reinigen Sie das Produkt mit einem sauberen
trockenen Tuch.
1. Beschreibung der Anschlüsse
1. Geschirmter RJ-45 Buchse für den PoE Eingang
2. RJ-45 Stecker für den Anschluss an die LAN-Schnittstelle des
Endgerätes
3. DC-Stecker für die Spannungsversorgung des Endgerätes
(5VDC / 1,0 A)
2. Anwendungsbeispiel
1. Verbinden Sie die LAN-Schnittstelle des Rekorders
(TVVR36000) mit demLAN-Eingang des Splitters. Verwenden
Sie hierfür ein Netzwerkkabel der Kategorie 5e.
2. Nun schließen Sie den Splitter an die LAN-Schnittstelle und an
die Spannungsversorgung der Kamera TVIP21560 an.
3. Installation des PoE Splitters an Wand oder Decke
1. Halten Sie die Halterung an den gewünschten Installationsort
und zeichnen Sie die Bohrlöcher an.
2. Bohren Sie die Bohrlöcher und setzen die beigelegten Dübel ein.
3. Befestigen Sie die Halterung mit den beigelegten Schrauben.
4. Schieben Sie nun den Splitter seitlich auf die Halterung.
Achtung: Die EU-Richtlinie 2002/96/EG regelt die ordnungsgemäße
Rücknahme, Behandlung und Verwertung von gebrauchten
Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des
Umweltschutzes das Gerät am Ende seiner Lebensdauer
entsprechend den geltenden gesetzlichen Vorschriften und getrennt
vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die
Entsorgung des Altgeräts kann über entsprechende offizielle
Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die
örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere
Einzelheiten über die Rücknahme (auch für Nicht-EU Länder)
erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate
Sammeln und Recycling werden die natürlichen Ressourcen
geschont und es ist sichergestellt, dass beim Recycling des
Produkts alle Bestimmungen zum Schutz von Gesundheit und
Umwelt beachtet werden.
Typennummer
TVAC25015
Eingänge
1x RJ-45 (PoE, Daten & Spannung)
Eingangsspannung
Typisch: 48 VDC (37 VDC – 57 VDC)
Ausgänge
1x RJ-45 (Daten);
1x DC-Spannung (3,5 x 1,0 mm)
Ausgangsspannung
5 VDC / 2A
Ausgangsleistung
10 W
Datenrate
10/100 MB/s
Anschlusskabel-Länge
20 cm
Betriebstemperatur
-10°C - +60°C
Luftfeuchtigkeit
Max. 90%, nicht-kondensierend
Abmessungen (BxHxT)
63 mm x 29 mm x 73 mm
Gewicht
175 g
Use
Only use the device for the purpose it was
designed and built for. Any other use is not
considered to be the intended use.
This device must only be used for the following
purpose: transmitting power and data to a 5 V DC
device.
Packaging
Keep packaging material and small parts away
from children. There is a risk of suffocation.
Remove all packaging material.
Disclaimer
ABUS Security-Center GmbH is not liable or
responsible for direct or indirect damage resulting from
the features, performance or use of this product.
No guarantee is made for the contents of this
document.
Installation
When installing the device avoid places with moisture;
high humidity; direct sunlight; dust; flammable gases,
vapours or solvents; strong vibrations or strong
magnetic fields (e.g. next to machines or
loudspeakers).
Maintenance
Regularly check the technical safety of the product. If it
appears that it is no longer possible to operate the
device safely, stop using the product.
Cleaning
Clean the product with a clean, dry cloth.
1. Description of the connections
1. Shielded RJ-45 port for the PoE input
2. RJ-45 connector for the connection to the LAN interface of the
device.
3. DC connector for the power supply to the device.
(5 V DC / 1.0 A)
2. Application example
1. Connect the LAN interface of the recorder (TVVR36000) to the
LAN input of the splitter. Use a category 5e network cable for
this.
2. Then connect the splitter to the LAN interface and to
the power supply of the TVIP21560 camera.
3. Installing the PoE splitter on the wall or ceiling
1. Hold the mount where you intend to install it and mark the drill
holes.
2. Drill the holes and insert the screw anchors supplied.
3. Fix the mount in place using the screws supplied.
4. Now slide the splitter on to the mount sideways.
Important: EU Directive 2002/96/EC regulates the proper return,
treatment and recycling of used electronic devices. This symbol
means that in the interest of environmental protection, the device
must be disposed of separately from household or industrial waste
at the end of its service life in accordance with applicable local legal
guidelines. Used devices can be disposed of at official recycling
centres in your country. Obey local regulations when disposing of
material. Further details on returns (also for non-EU countries) can
be obtained from your local authority. Separate collection and
recycling conserve natural resources and ensure that all the
provisions for protecting health and the environment are observed
when recycling the product.
Model number
TVAC25015
Inputs
1x RJ-45 (PoE, Data and power)
Input voltage
Typically: 48 V DC
(37 V DC – 57 V DC)
Outputs
1x RJ-45 (Data);
1x DC voltage (3.5 x 1.0 mm)
Output voltage
5 V DC / 2 A
Output power
10 W
Data rate
10/100 MB/sec
Connection cable length
20 cm
Operating temperature
-10°C – +60°C
Humidity
Max. 90%, non-condensing
Dimensions (WxHxD)
63 mm x 29 mm x 73 mm
Weight
175 g
Usage
Utilisez l’appareil exclusivement aux fins pour
lesquelles il a été construit et conçu ! Toute autre
utilisation est considérée comme non conforme.
Cet appareil est destiné uniquement à l’usage
suivant : transfert combiné de tension et de
données à un périphérique de 5 V CC.
Emballage
Ne laissez pas les emballages ni les petites
pièces à portée des enfants : risque d’asphyxie !
Retirez tout le matériel d’emballage.
Clause de non-responsabilité
ABUS Security-Center n’est pas responsable des
dommages consécutifs, directs ou indirects, liés à
l’équipement, aux performances et à l’utilisation de ce
produit.
Le contenu de ce document ne fait l’objet d’aucune
garantie.
Montage
Lors du montage évitez les endroits humides, avec une
forte humidité de l’air, une exposition directe au soleil,
des poussières ou gaz, vapeurs ou solvants
inflammables, de fortes vibrations ou des champs
magnétiques intenses, comme à proximité de machines
ou de haut-parleurs.
Maintenance
Contrôlez régulièrement la sécurité technique du
produit. Si vous constatez que
le produit ne peut plus être utilisé en toute sécurité,
mettez-le hors service.
Nettoyage
Nettoyez le produit avec un chiffon propre et sec.
1. Description des raccordements
1. Prise blindée RJ-45 pour l’entrée PoE
2. Prise secteur RJ-45 pour le raccordement à l’interface LAN du
périphérique
3. Prise secteur CC pour l’alimentation électrique du périphérique
(5 V CC/1,0 A)
2. Exemple d’application
1. Connectez l’interface LAN de l’enregistreur (TVVR36000) à
l’entrée LAN du splitter. Utilisez pour cela un câble réseau de la
catégorie 5e.
2. Raccordez ensuite le splitter à l’interface LAN et à
l’alimentation électrique de la caméra TVIP21560.
3. Installation murale ou au plafond du splitter PoE
1. Positionnez le support à l’endroit d’installation souhaité et
dessinez les trous à percer.
2. Percez les trous et insérez les chevilles fournies.
3. Vissez le support à l’aide des vis fournies.
4. Faites ensuite glisser latéralement le splitter sur son support.
Attention : la directive européenne 2002/96/CE réglemente la
reprise, le traitement et le recyclage des appareils électroniques
usagés. Ce symbole signifie que, dans un souci de protection de
l’environnement, l’appareil en fin de vie ne doit pas être éliminé
avec les ordures ménagères ou industrielles, mais recyclé
conformément aux dispositions légales en vigueur. Le recyclage de
votre appareil usagé peut être assuré par les organismes officiels
de collecte présents dans votre pays. Respectez les prescriptions
locales pour l’élimination des matériaux. Vous obtiendrez de plus
amples informations concernant la collecte (y compris pour les pays
ne faisant pas partie de l’Union européenne) auprès des
administrations locales. Le tri et le recyclage permettent de
préserver les ressources naturelles et de respecter les règles de
protection de la santé et de l’environnement.
Numéro de modèle
TVAC25015
Entrées
1x RJ-45 (PoE, données et tension)
Tension d’entrée
Typique : 48 V CC
(37 V CC – 57 V CC)
Sorties
1x RJ-45 (données) ;
1x Tension CC (3,5 x 1,0 mm)
Tension de sortie
5 V CC/ 2 A
Puissance de sortie
10 W
Débit de données
10/100 MB/s
Longueur du câble de
raccordement
20 cm
Température de
fonctionnement
- 10 °C à 60 °C
Humidité de l’air
90 % max. sans condensation
Dimensions (L x H x P)
63 mm x 29 mm x 73 mm
Poids
175 g
TVAC25015
ABUS PoE Splitter 5V DC
ABUS Security-Center GmbH & Co. KG
Linker Kreuthweg 5
86444 Affing
GERMANY
Version 1.0, 07/2015
Bedienungsanleitung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir freuen uns, dass Sie sich für unser Produkt entschieden haben und
danken Ihnen für Ihr Vertrauen! Sie haben eine gute Wahl getroffen.
Der ABUS PoE Splitter 5V DC kann in Verbindung mit dem
Netzwerkrekorder TVVR36000 zur kombinierten Spannungs- und
Datenübertragung an die ABUS IP Kamera TVIP21560 genutzt
werden. Der Splitter ist für Endgeräte mit 5V DC geeignet.
Lieferumfang
PoE Splitter
Dübel & Schrauben
Halterung
Sicherheitshinweise
Beschreibung und Installation
Entsorgung
User manual
Dear Customer,
Thank you for choosing our product and putting your trust in us. You've
made a good choice. The ABUS 5 V DC PoE splitter can be used in
combination with the TVVR36000 network recorder for transmitting
both power and data to the ABUS TVIP21560 IP camera. The splitter is
suitable for 5 V DC devices.
Scope of delivery
PoE splitter
Screws and anchors
Mount
Safety information
Description and installation
Disposal
Technical data
Manuel d’utilisateur
Chère cliente, cher client,
Nous sommes heureux que vous ayez choisi notre produit et nous
vous remercions de votre confiance ! Vous avez fait le bon choix. Le
Splitter PoE ABUS 5 V CC peut être utilisé avec l’enregistreur réseau
TVVR36000 pour le transfert combiné de tension et de données à la
caméra IP ABUS TVIP21560. Le splitter est adapté aux périphériques
avec 5 V CC.
Étendue de la livraison
Splitter PoE
Chevilles et vis
Support
Consignes de sécurité
Description et installation
Élimination
Caractéristiques techniques
Technische Daten
Gebruikershandleiding
Gebruik
Gebruik het apparaat uitsluitend voor het doel
waarvoor het werd gebouwd en ontworpen! Iedere
ander gebruik geldt als niet beoogd.
Dit apparaat mag alleen voor het volgende doel
worden gebruikt: gecombineerde spannings- en
gegevensoverdracht aan een 5V DCrandapparaat.
Verpakking
Houd het verpakkingsmateriaal buiten bereik van
kinderen - verstikkingsgevaar!
Verwijder al het verpakkingsmateriaal.
Uitsluiting van aansprakelijkheid
ABUS Security-Center is niet aansprakelijk of
verantwoordelijk voor directe en indirecte gevolgschade
die in verband met de uitrusting, de prestatie en het
gebruik van dit product ontstaan.
Voor de inhoud van dit document wordt geen enkele
garantie gegeven.
Montage
Vermijd bij de montage ter plaatse vocht, te hoge
luchtvochtigheid, direct zonlicht, stof of brandbare
gassen, dampen of oplosmiddelen, sterke trillingen,
sterke magneetvelden en de omgeving van machines
of luidsprekers.
Onderhoud
Controleer regelmatig de technische veiligheid van het
product. Als moet worden aangenomen dat een
veilig gebruik niet meer mogelijk is, moet het product uit
bedrijf worden genomen
Reiniging
Reinig het product met een schone, droge doek.
1. Beschrijving van aansluitingen
1. Afgeschermde RJ-45-bus voor de PoE-ingang
2. RJ-45-stekker voor de aansluiting op de LAN-interface van het
randapparaat
3. DC-stekker voor de voeding van het randapparaat
(5VDC / 1,0 A)
2. Toepassingsvoorbeeld
1. Verbind de LAN-interface van de recorder (TVVR36000) met de
LAN-ingang van de splitter. Gebruik hiervoor een netwerkkabel
uit de categorie 5e.
2. Nu sluit u de splitter aan op de LAN-interface en aan
de voeding van de camera TVIP21560.
3. Installatie PoE-splitter aan muur of plafond
1. Plaats de houder op de gewenste installatieplaats en teken de
boorgaten af.
2. Boor de boorgaten en plaats de meegeleverde pluggen.
3. Bevestig de houder met de meegeleverde schroeven.
4. Schuif nu de splitter vanaf de zijkant op de houder.
Let op: De EU-richtlijn 2002/96/EG regelt de correcte terugname,
behandeling en recycling van gebruikte elektronische apparaten.
Dit symbool betekent dat in het belang van de milieubescherming
het apparaat aan het einde van zijn levensduur conform de
geldende wettelijke voorschriften en gescheiden van het huisvuil of
het bedrijfsvuil afgevoerd moet worden. Het af te danken apparaat
kan via de officiële inzamelpunten in uw land worden afgevoerd.
Volg de ter plaatse geldende voorschriften op bij de afvoer van
materialen. Gedetailleerde informatie over het terugnemen krijgt u
bij de lokale autoriteiten (ook in landen, die niet zijn aangesloten bij
de Europese Unie). Door het gescheiden inzamelen en recyclen
worden de natuurlijke hulpbronnen ontzien en wordt ervoor gezorgd
dat bij de recycling van het product alle bepalingen voor de
bescherming van gezondheid en milieu in acht genomen worden.
Typenummer
TVAC25015
Ingangen
1x RJ-45 (PoE, gegevens en spanning)
Ingangsspanning
Typisch: 48 VDC (37 VDC – 57 VDC)
Uitgangen
1x RJ-45 (gegevens);
1x DC-spanning (3,5 x 1,0 mm)
Uitgangsspanning
5 VDC / 2A
Uitgangsvermogen
10 W
Gegevenssnelheid
10/100 MB/s
Lengte aansluitkabel
20 cm
Bedrijfstemperatuur
-10°C - +60°C
Luchtvochtigheid
Max. 90%, niet condenserend
Afmetingen (b x h x d)
63 mm x 29 mm x 73 mm
Gewicht
175 g
Utilizzo
Utilizzare questo apparecchio esclusivamente per
lo scopo per il quale è stato progettato e
realizzato. Qualsiasi altro impiego è considerato
non conforme.
Utilizzare questo apparecchio esclusivamente per
il seguente scopo: alimentazione e trasmissione di
dati combinate a un terminale 5 V CC.
Imballaggio
Pericolo di soffocamento: tenere i materiali di
imballaggio e i pezzi di piccole dimensioni fuori
dalla portata dei bambini!
Rimuovere tutti i materiali di imballaggio.
Esclusione di responsabilità
ABUS Security-Center non è perseguibile né
responsabile per danni diretti e indiretti subiti in
relazione all’equipaggiamento, al rendimento e
all’impiego del presente prodotto.
Non si fornisce alcuna garanzia per il contenuto del
presente documento.
Montaggio
Evitare di eseguire il processo di montaggio in luoghi
con presenza di acqua o umidità dell'aria troppo
elevata, luce solare diretta, polvere o gas infiammabili,
vapori o solventi, forti vibrazioni, potenti campi
magnetici, come in prossimità di macchine o
altoparlanti.
Manutenzione
Verificare regolarmente la sicurezza tecnica del
prodotto. Se si presume che
il funzionamento non sia più sicuro, il prodotto deve
essere messo fuori servizio.
Pulizia
Pulire il prodotto con un panno asciutto e pulito.
1. Descrizione dei collegamenti
1. Presa RJ-45 schermata per l'ingresso PoE
2. Spina RJ-45 per il collegamento all'interfaccia LAN del terminale
3. Spina CC per l'alimentazione di tensione del terminale
(5 V CC / 1,0 A)
2. Esempio di applicazione
1. Collegare l'interfaccia LAN del registratore (TVVR36000)
all'ingresso LAN dello splitter. A tale scopo utilizzare un cavo di
rete di categoria 5e.
2. Collegare quindi lo splitter all'interfaccia LAN
e all'alimentazione di tensione della videocamera TVIP21560.
3. Installazione dello splitter PoE alla parete o al soffitto
1. Mantenere il supporto di fissaggio nel punto di installazione e
segnare la posizione dei fori.
2. Eseguire i fori e inserire i tasselli in dotazione.
3. Fissare il supporto con le viti in dotazione.
4. Spostare lo splitter lateralmente sul supporto.
Attenzione: La direttiva europea 2002/96/CE disciplina la corretta
raccolta, il trattamento e il riciclaggio di apparecchiature
elettroniche usate. Questo simbolo significa che, ai fini della tutela
ambientale, il dispositivo deve essere smaltito al termine della sua
vita utile conformemente alle prescrizioni di legge in vigore e
separatamente dai rifiuti domestici e aziendali. Lo smaltimento del
vecchio apparecchio può avvenire nei relativi centri di raccolta
ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul
posto per lo smaltimento dei materiali. Per ulteriori informazioni
riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi
alle proprie autorità amministrative. La raccolta separata e il
riciclaggio aiutano a preservare le risorse naturali, garantendo
l’osservanza di tutte le disposizioni sulla tutela della salute e
dell’ambiente in fase di riciclaggio del prodotto.
Codice tipo
TVAC25015
Ingressi
1 RJ-45 (PoE, dati e alimentazione)
Tensione di ingresso
Tipica: 48 V CC (37 V CC – 57 V CC)
Uscite
1 RJ-45 (dati);
1 tensione CC (3,5 x 1,0 mm)
Tensione di uscita
5 V CC / 2A
Potenza di uscita
10 W
Velocità dati
10/100 MB/s
Lunghezza del cavo di
collegamento
20 cm
Temperatura di
esercizio
-10 °C - +60 °C
Umidità dell’aria
Max. 90%, senza condensa
Dimensioni (LxAxP)
63 mm x 29 mm x 73 mm
Peso
175 g
Anvendelse
Brug kun udstyret til det formål, som det er blevet
bygget og udviklet til! Enhver anden anvendelse
anses for at være ukorrekt.
Dette udstyr må kun bruges til det følgende
formål: kombineret spændings- og dataoverførsel
til slutudstyr med 5V DC.
Emballage
Sørg for at holde emballage og smådele væk fra
børn – fare for kvælning!
Fjern al emballage.
Ansvarsfritagelse
ABUS Security-Center er ikke ansvarlig for direkte og
indirekte følgeskader, der opstår i forbindelse med dette
produkts udstyr, funktion og anvendelse.
Der gælder ingen garanti for indholdet i dette dokument.
Montering
Ved monteringen skal du undgå steder med væde eller
høj luftfugtighed, direkte sollys, støv eller brændbare
gasser, dampe eller opløsningsmidler, kraftige
vibrationer, stærke magnetfelter, som i nærheden af
maskiner eller højtalere.
Vedligeholdelse
Kontrollér regelmæssigt produktets tekniske sikkerhed.
Hvis du har grund til at antage, at produktet ikke
længere kan bruges uden fare, skal det sættes ud af
drift
Rengøring
Rengør produktet med en ren, tør klud.
1. Beskrivelse af tilslutningerne
1. Afskærmet RJ-45-bøsning til PoE-indgangen
2. RJ-45-stik for tilslutning til slutudstyrets LAN-interface
3. DC-stik til slutudstyrets spændingsforsyning
(5VDC / 1,0 A)
2. Eksempel på anvendelse
1. Slut optagerens (TVVR36000) LAN-interface til splitterens LANindgang. Brug et netværkskabel af kategori 5e.
2. Slut nu splitteren til LAN-interfacet og spændingsforsyningen på
kamera TVIP21560.
3. Installation af PoE-splitteren på væg eller loft
1. Hold beslaget på det ønskede installationssted, og marker
borehullerne.
2. Bor hullerne, og sæt de medfølgende dyvler i.
3. Fastgør beslaget med de medfølgende skruer.
4. Skub nu splitteren på beslaget fra siden.
Vigtigt: EU-direktiv 2002/96/EF regulerer den korrekte
tilbagetagning, behandling og anvendelse af brugte
elektronikapparater. Dette symbol betyder, at med henblik på
miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i
overensstemmelse med de gældende lovmæssige forskrifter og
adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af
det brugte udstyr kan foretages på de respektive officielle
indsamlingssteder. Følg de lokale forskrifter, når materialerne
bortskaffes. Flere detaljer om tilbagetagelsen (også for lande uden
for EU) får du hos dine lokale myndigheder. Ved hjælp af separat
indsamling og genanvendelse skånes de naturlige ressourcer, og
det sikres, at alle bestemmelser vedrørende beskyttelse af
sundhed og miljø overholdes ved genanvendelse af produktet.
Typenummer
TVAC25015
Indgange
1 x RJ-45 (PoE, data og spænding)
Indgangsspænding
Typisk: 48 VDC (37 VDC – 57 VDC)
Udgange
1 x RJ-45 (data);
1 x DC-spænding (3,5 x 1,0 mm)
Udgangsspænding
5 VDC / 2A
Udgangseffekt
10 W
Datarate
10/100 MB/s
Tilslutningskablets
længde
20 cm
Driftstemperatur
-10°C - +60°C
Luftfugtighed
Maks. 90%, ikke-kondenserende
Mål (bxhxd)
63 mm x 29 mm x 73 mm
Vægt
175 g
Geachte klant,
Het verheugt ons dat u heeft gekozen voor één van onze producten en
bedanken u voor het in ons gestelde vertrouwen! U heeft een goede
keuze gemaakt. De ABUS PoE Splitter 5V DC kan in combinatie met
de netwerkrecorder TVVR36000 voor de gecombineerde spanningsen gegevensoverdracht aan de ABUS IP Camera TVIP21560 worden
gebruikt. De splitter is geschikt voor randapparaten met 5V DC.
Leveringsomvang
PoE-splitter
Pluggen en schroeven
Houder
Veiligheidsinstructies
Afvoer
Technische gegevens
Descrizione e installazione
Betjeningsvejledning
Kære kunde
Vi er glade for, at du har besluttet dig for vores produkt, og vi takker for
din tillid! Du har truffet et godt valg. ABUS PoE-splitter 5V DC kan
bruges i forbindelse med netværksoptageren TVVR36000 til
kombineret spændings- og dataoverførsel til ABUS IP-kamera
TVIP21560. Splitteren er egnet til slutudstyr med 5V DC.
Indhold i kassen
PoE-splitter
Dyvler og skruer
Beslag
Advarsler
Bortskaffelse
Tekniske data
Beschrijving en installatie
Istruzioni per l'uso
Gentile cliente,
siamo lieti che abbia scelto un nostro prodotto e la ringraziamo per la
sua fiducia. Ha fatto una scelta oculata. Lo splitter PoE ABUS 5 V CC
può essere utilizzato insieme al registratore di rete TVVR36000 per
l'alimentazione e la trasmissione di dati combinate alla videocamera IP
TVIP21560 di ABUS. Lo splitter è adatto per i terminali 5 V CC.
Dotazione
Splitter PoE
Tasselli e viti
Supporto
Avvertenze sulla sicurezza
Beskrivelse og installation
Smaltimento
Dati tecnici
Bruksanvisning
Användning
Använd produkten endast för det ändamål för
vilket den har tillverkats och utvecklats! All annan
användning betraktas som icke ändamålsenlig.
Enheten får endast användas till följande
ändamål: kombinerad spännings- och
dataöverföring till en 5 V DC slutenhet.
Förpackning
Håll förpackningsmaterial och smådelar utom
räckhåll för barn – kvävningsrisk!
Ta undan allt förpackningsmaterial.
Ansvarsfriskrivning
ABUS Security-Center ansvarar inte för direkta eller
indirekta följdskador som uppstår i samband med den
här produktens utrustning, kapacitet eller användning.
Det ges ingen garanti för innehållet i det här
dokumentet.
Montering
Vid monteringen ska du undvika platser med väta,
alltför hög luftfuktighet, direkt solsken, damm eller
brännbara gaser, ångor eller lösningsmedel, kraftiga
vibrationer, starka magnetfält, t.ex. i närheten av
maskiner eller högtalare.
Underhåll
Kontrollera produktens tekniska säkerhet med jämna
mellanrum. Om det kan antas att riskfri drift inte längre
är möjlig ska produkten tas ur drift.
Rengöring
Rengör produkten med en ren, torr trasa.
1. Beskrivning av anslutningarna
1. Skärmad RJ-45-dosa för PoE-ingången
2. RJ-45-stickkontakt för anslutning till slutenhetens LAN-gränssnitt
3. Likströmskontakt för slutenhetens strömförsörjning
(5 V DC/1,0 A)
2. Användningsexempel
1. Anslut inspelarens LAN-gränssnitt (TVVR36000) till splitterns
LAN-ingång. Använd en nätverkskabel av kategori 5e till detta.
2. Anslut nu splittern till LAN-gränssnittet och till
kameran TVIP21560s strömförsörjning.
3. Installera PoE-splittern i vägg eller tak
1. Håll hållaren på önskad installationsplats och märk ut borrhålens
positioner.
2. Borra hålen och sätt in de medföljande pluggarna.
3. Fäst hållaren med de medföljande skruvarna.
4. Skjut på splittern på hållaren från sidan.
OBS: EU-direktivet 2002/96/EG reglerar korrekt hantering,
insamling och återvinning av använda elektroniska produkter. Den
här symbolen innebär att enheten, av miljöskäl, måste
avfallshanteras åtskild från hushållsavfall och kommersiellt avfall
och i enlighet med lagstadgade föreskrifter när den är förbrukad.
Uttjänta enheter kan lämnas till officiella återvinningsanläggningar i
ditt land. Följ lokala föreskrifter vid avfallshantering av material. För
mer information om återvinning (även för länder utanför EU),
kontakta de lokala myndigheterna. Den separata insamlingen och
återvinningen skyddar naturresurserna, och dessutom kan du vara
säker på att alla miljö- och hälsoskyddsbestämmelser följs när
produkten återvinns.
Typnummer
TVAC25015
Ingångar
1x RJ-45 (PoE, data och spänning)
Ingångsspänning
Typiskt: 48 V DC (37 V DC – 57 V DC)
Utgångar
1x RJ-45 (data); 1x likspänning (3,5 x
1,0 mm)
Utgångsspänning
5 V DC/ 2 A
Utgångseffekt
10 W
Datahastighet
10/100 MB/s
Anslutningskablarnas
längd
20 cm
Driftstemperatur
-10 °C – +60 °C
Luftfuktighet
Max. 90 %, icke-kondenserande
Mått (BxHxD)
63 mm x 29 mm x 73 mm
Vikt
175 g
Uso
Utilice el aparato únicamente para la finalidad
para la que ha sido concebido y fabricado.
Cualquier otro uso no se considera adecuado.
Este aparato solo se puede utilizar para el
siguiente fin: alimentación de corriente y
transmisión de datos combinadas a un terminal de
5V CC.
Embalaje
Mantenga a los niños apartados de los materiales
de embalaje y piezas pequeñas: ¡peligro de
asfixia!
Retire todo el material de embalaje.
Exoneración de responsabilidad
ABUS Security-Center no se hace responsable de los
daños que se deriven directa o indirectamente del
equipamiento, las prestaciones y el empleo de este
producto.
No se concede garantía alguna por el contenido de
esta documentación.
Montaje
Evite realizar el montaje en lugares con humedad,
humedad excesiva del aire, radiación solar directa,
polvo o gases, vapores o disolventes combustibles,
fuertes vibraciones o campos magnéticos de gran
intensidad, como en las inmediaciones de máquinas o
altavoces.
Mantenimiento
Compruebe regularmente la seguridad técnica del
producto. Cuando no esté garantizado un
funcionamiento seguro, ponga el aparato fuera de
funcionamiento
Limpieza
Limpie el producto con un paño limpio y húmedo.
1. Descripción de las conexiones
1. Conector hembra RJ-45 blindado para la entrada de PoE
2. Enchufe RJ-45 para la conexión a la interfaz LAN del terminal
3. Enchufe CC para la alimentación de corriente del terminal
(5 V CC / 1,0 A)
2. Ejemplo de aplicación
1. Conecte la interfaz LAN de la grabadora (TVVR36000) con la
entrada LAN del divisor. Utilice para ello un cable de red de la
categoría 5e.
2. Ahora, conecte el divisor a la interfaz LAN y a la alimentación de
corriente de la cámara TVIP21560.
3. Instalación del divisor PoE en la pared o el techo
1. Coloque el soporte en el lugar de instalación elegido y marque
los orificios de taladrado.
2. Perfore los orificios de taladrado e inserte los tacos incluidos en
el suministro.
3. Fije el soporte con los tornillos incluidos.
4. Ahora, deslice el divisor lateralmente dentro del soporte.
Atención: La directiva UE 2002/96/CE regula la recogida,
tratamiento y reciclaje de los aparatos electrónicos al finalizar su
vida útil. Este símbolo indica que, para proteger el medio ambiente,
al final de su vida útil el aparato debe eliminarse conforme a las
normas establecidas por la ley, separándolo de la basura
doméstica o industrial. La eliminación del aparato usado se puede
realizar a través de los distintos puntos de recogida oficiales
disponibles en su país. Siga las normas locales en materia de
eliminación de materiales. La Administración de su localidad le
podrá ofrecer otros detalles relativos a la recogida (también en los
países no miembros de la UE). La separación y reciclaje de
materiales protegen los recursos naturales y garantizan que
durante el reciclaje del producto se respeten todas las
disposiciones relativas a la protección de la salud y el medio
ambiente.
Código de referencia
TVAC25015
Entradas
1x RJ-45 (PoE, datos y tensión)
Tensión de entrada
Típica: 48 V CC
(37 V CC – 57 V CC)
Salidas
1x RJ-45 (datos);
1x tensión CC (3,5 x 1,0 mm)
Tensión de salida
5 V CC / 2A
Potencia de salida
10 W
Velocidad de transferencia de
datos
10/100 MB/s
Longitud del cable de
conexión
20 cm
Temperatura de
funcionamiento
-10 °C - +60 °C
Humedad del aire
máx. 90 %, sin condensación
Dimensiones (AnxAlxP)
63 mm x 29 mm x 73 mm
Peso
175 g
Zastosowanie
Urządzenie należy użytkować wyłącznie w sposób
zgodny z jego konstrukcją i przeznaczeniem!
Każde inne użycie jest uważane za niezgodne
z przeznaczeniem.
Urządzenie można stosować tylko w celu łączonej
transmisji napięcia i danych do urządzenia
końcowego 5 V DC.
Opakowanie
Elementy opakowania i drobne elementy należy
przechowywać w miejscu niedostępnym dla dzieci
– niebezpieczeństwo uduszenia!
Należy usunąć wszystkie elementy opakowania.
Wyłączenie odpowiedzialności cywilnej
Firma ABUS Security-Center nie odpowiada za
bezpośrednie i pośrednie szkody następcze, powstałe
w związku z wyposażeniem, wydajnością
i zastosowaniem tego produktu.
Treść niniejszego dokumentu nie jest objęta gwarancją.
Montaż
W trakcie montażu należy unikać miejsc mokrych,
o dużej wilgotności powietrza, wystawionych na
bezpośrednie działanie promieni słonecznych, pyłu
i gazów palnych, oparów i rozpuszczalników, silnych
wibracji, silnych pól magnetycznych, jak np. w pobliżu
maszyn lub głośników.
Konserwacja
Należy regularnie sprawdzać bezpieczeństwo
techniczne produktu. Jeżeli istnieją powody do
przypuszczenia, że bezpieczna eksploatacja jest
niemożliwa, należy wycofać produkt z eksploatacji.
Czyszczenie
Produkt należy czyścić czystą, suchą ściereczką.
1. Opis złączy
1. Gniazdo RJ-45 ekranowane do wejścia PoE
2. Wtyczka RJ-45 do połączenia ze złączem LAN urządzenia
końcowego
3. Wtyczka DC do napięcia zasilającego urządzenia końcowego
(5 V DC/1,0 A)
2. Przykładowe zastosowanie
1. Połączyć złącze LAN nagrywarki (TVVR36000) z wejściem LAN
splittera. W tym celu należy użyć kabla sieciowego kategorii 5e.
2. Podłączyć teraz splitter do złącza LAN i napięcia zasilającego
kamery TVIP21560.
3. Instalacja splittera PoE na ścianie lub na suficie
1. Przytrzymać uchwyt w wybranym miejscu i zaznaczyć otwory do
wywiercenia.
2. Wywiercić otwory i osadzić w nich dołączone kołki rozporowe.
3. Przymocować uchwyt za pomocą dołączonych śrub.
4. Wsunąć splitter z boku na uchwyt.
Uwaga: dyrektywa UE 2002/96/WE reguluje kwestię prawidłowego
wycofania z użycia, utylizacji oraz przetwarzania zużytych urządzeń
elektronicznych. Ten symbol oznacza, że w związku z ochroną
środowiska urządzenie należy zutylizować po upływie okresu jego
żywotności zgodnie z obowiązującymi przepisami prawnymi,
oddzielnie od odpadów z gospodarstw domowych oraz odpadów
przemysłowych. Utylizacja może być przeprowadzona przez
autoryzowane punkty zbiórki w kraju użytkownika. Należy
przestrzegać lokalnych przepisów w zakresie utylizacji materiałów.
Dodatkowe informacje dotyczące wycofania z użytku (obejmujące
również kraje spoza UE) można uzyskać od organów administracji
lokalnej. Selektywna zbiórka i recykling umożliwiają oszczędność
zasobów naturalnych, a sam recykling, o ile jest realizowany
zgodnie z przepisami, zapewnia ochronę zdrowia i środowiska.
Numer typu
TVAC25015
Wejścia
1x RJ-45 (PoE, dane i napięcie)
Napięcie wejściowe
Standardowo: 48 V DC
(37 V DC – 57 V DC)
Wyjścia
1x RJ-45 (dane);
1x napięcie DC (3,5 x 1,0 mm)
Napięcie wyjściowe
5 V DC/ 2 A
Moc wyjściowa
10 W
Szybkość transmisji
danych
10/100 MB/s
Długość kabla
przyłączeniowego
20 cm
Temperatura robocza
-10°C – +60°C
Wilgotność powietrza
maks. 90%, bez kondensacji
Wymiary (SxWxG)
63 mm x 29 mm x 73 mm
Masa
175 g
Bästa kund!
Vi är glada för att du har valt vår produkt och tackar för ditt förtroende!
Du har gjort ett gott val. ABUS PoE-splitter 5 V DC kan användas
tillsammans med nätverksinspelaren TVVR36000 för kombinerad
spännings- och dataöverföring till ABUS IP-kamera TVIP21560.
Splittern är lämpad för slutenheter med 5 V DC.
Leveransomfång
PoE-splitter
Pluggar och skruvar
Hållare
Säkerhetsanvisningar
Beskrivning och installation
Avfallshantering
Tekniska data
Manual de instrucciones
Estimado cliente:
Nos complace que se haya decidido por nuestro producto y le
agradecemos su confianza. Ha hecho una buena elección. El divisor
PoE de ABUS de 5V CC puede utilizarse junto con el Dispositivo de
Grabación en Red TVVR36000 para combinar la alimentación de
corriente y la transmisión de datos a la cámara IP TVIP21560 de
ABUS. El divisor es idóneo para terminales de 5V CC.
Volumen de entrega
Divisor PoE
Tacos y tornillos
Soporte
Indicaciones de seguridad
Descripción e instalación
Eliminación de residuos
Instrukcja obsługi
Szanowna Klientko, Szanowny Kliencie!
Cieszymy się, że wybrali Państwo produkt naszej firmy i dziękujemy za
okazane nam zaufanie! Dokonali Państwo dobrego wyboru. Splitter
ABUS PoE 5 V DC może być używany w połączeniu z nagrywarką
sieciową TVVR36000 do łączonej transmisji danych i napięcia do
kamery ABUS IP TVIP21560. Splitter nadaje się do urządzeń
końcowych o napięciu 5 V DC.
Zakres dostawy
Splitter PoE
kołki rozporowe i śruby
uchwyt
Zasady bezpieczeństwa
Utylizacja
Dane techniczne
Opis i instalacja
Datos técnicos
Loading...
