ABUS TVAC16011A User guide [ml]

Download

Bedienungsanleitung



User guide

Notice d’utilisati on



Gebruikershandleiding



Betjeningsvejledning

Istruzioni pe r l’uso



Instrukcja obsługi

Manual de instrucciones

Bruksanvisning

TVAC16011A

Version 1.4

Diese Bedienungsanleitung enthält wichtige









Hinweise zur Inbetriebnahme und Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung zum Nachlese n auf!

Eine Auflistung der Inhalte finden Sie im Inhaltsverzeichnis mit Angab e der entsprechenden Seitenzahle n auf Seite 7.

Le presenti istruzioni per l'uso contengono note importanti sulla messa in funzione e sull’utilizzo. Vanno osservate anche in caso di cessione del prodotto a terzi. La preghiamo pertanto di conservare le presenti istruzioni per l'uso in vista di una consultazione futura.

Un elenco dei contenuti con l'indicazione delle pagine corrispondenti è riportato nell'indice a

pagina 57.

This user guide contains important information on starting operation and using the device. Make sure that this user guide is handed over when the product is given to other persons. Keep this user guide to consult later.

A list of contents with the corresponding page number can be found in the index on page 17.

Les recommandations contenues dans cette notice d’utilisation sont importantes pour la mise en service et l'utilisation du produit. Nous vous prions de bien vouloir les respecter. Si vous étiez amené à revendre le produit, nous vous prions de bien vouloir transmettre cette notice au nouvel acquéreur. Nous vous recommandons également de conserver cette notice d'utilisation afin de pouvoir la consulter à tout moment.

Vous trouverez le récapitulatif des indications du contenu á la table des matières avec mention de la page correspondante á la page 27.

Deze gebruiksaanwijzing hoort bij dit product. Er staan belagrijke aanwijzingen in betreffende de ingebruikname en gebruik, ook als u dit product doorgeeft aan derden. Bewaar deze hendleiding zorgvuldig, zodat u deze later nog eens kunt nalezen!

U vindt een opsomming van de inhoud in de inhoudsopgave met aanduiding van de paginanummers op pagina 37.

Niniejsza instrukcja obsługi zawiera ważne wskazówki dotyczące uruchamiania i obsługi. Pamiętaj o tym, także przekazując produkt osobie trzeciej. Zachowaj instrukcję do wykorzystania w przyszłości!

Wykaz treści znajdziesz w spisie treści z podaniem

odpowiednich liczb stron na stronie

67.

Este manual de instrucciones contiene indicaciones importantes para la puesta en funcionamiento y para la utilización. Tenga esto en cuenta, también cuando transfiera este aparato a terceras personas. Por este motivo, guarde este manual para poder consultarlo cuando lo necesite.

El lista do de los contenidos figura en el índice junto a las páginas correspondientes en la página

77.

Denna bruksanvisning innehåller viktiga anvisningar för idrifttagande och användning. Dessa anvisningar ska observerad även om denna produkt överlämnas till tredje part. Förvara denna bruksanvisning för framtida referens!

På sidan 87 finns finns en innehållsförteckning med sidoreferenser.

Denne manual hører sammen med dette produkt. Den indeholder vigtig information som skal bruges under opsætning og efterfølgende ved service. Dette skal huskes også når produkter gives videre til anden part. Læs derfor denne manual grundigt igennem også for fremtiden.

Indholdet kan ses med sideanvisninger kan findesi indekset på side 47.

TVAC16011A

Wichtige Hinweise und FAQs zu diesem Produkt und weiteren

Version 1.4

Bedienungsanleitung

Produkten finden Sie auf der Internetseite

www.abus.com/Sicherheit-selbst-installiert

Originalbedienungsanleitung in deutscher Sprache .

Für künftige Verwendung aufbewahren!

Deutsch

Einführung

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Produkts. Hiermit erklärt ABUS Security-Center, dass der Funkanlagentyp TVAC16011A der RED-Richtlinie

2014/53/EU entspricht. Das Gerät erfüllt zudem die Anforderungen der folgenden EU-Richtlinien: EMV Richtlinie 2014/30/EU, Niederspannungsrichtlinie 2014/35/EU sowie RoHS Richtlinie 2011/65/EU. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar:

www.abus.com/product/TVAC16011A

Um diesen Zustand zu erhalten und einen gefahrenlosen Betrieb sicherzustellen, müssen Sie als Anwender

diese Bedienungsanleitung beachten!

Lesen Sie sich vor Inbetriebnahme des Produkts die komplette Bedienungsanleitung durch, beachten Sie alle Bedienungs- und Sicherheitshinweise!

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Bei Fragen wenden Sie sich an ihren Facherrichter oder Fachhandelspartner!

Haftungsausschluss

Diese Bedienungsanleitung wurde mit größter Sorgfalt erstellt. Sollten Ihnen dennoch Auslassungen oder Ungenauigkeiten auffallen, so teilen Sie uns diese bitte schriftlich unter der auf der Rückseite des Handbuchs angegebener Adresse mit Die ABUS Security-Center GmbH übernimmt keinerlei Haftung für technische und typographische Fehler und behält sich das Recht vor, jederzeit ohne vorherige Ankündigung Änderungen am Produkt und an den Bedienungsanleitungen vorzunehmen. ABUS Security-Center ist nicht für direkte und indirekte Folgeschäden haftbar oder verantwortlich, die in Verbindung mit der Ausstattung, der Leistung und dem Einsatz dieses Produkts entstehen. Es wird keinerlei Garantie für den Inhalt dieses Dokuments übernommen.

Deutsch

Symbolerklärung

Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für die Gesundheit besteht, z.B. durch elektrischen Schlag.

Ein im Dreieck befindliches Ausrufezeichen weist auf wichtige Hinweise in dieser Bedienungsanleitung hin, die unbedingt zu beachten sind.

Dieses Symbol ist zu finden, wenn Ihnen besondere Tipps und Hinweise zur Bedienung gegeben werden sollen.

Wichtige Sicherheitshinweise

Bei Schäden die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden, erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!

Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen erlischt jeder Garantieanspruch!

Dieses Gerät wurde unter Einhaltung internationaler Sicherheitsstandards gefertigt. Bitte lesen Sie die folgenden Sicherheitshinweise aufmerksam durch.

Sicherheitshinweise

Stromversorgung 100-240 VAC Wechselspannung, 50 – 60 Hz (über Steckernetzteil an 5 VDC) Betreiben Sie dieses Gerät nur an einer Stromquelle, welche die auf dem Typenschild angegebene Netzspannung liefert. Falls Sie nicht sicher sind, welche Stromversorgung bei Ihnen vorliegt, wenden

sich an Ihr Energieversorgungsunternehmen. Trennen Sie das Gerät von der

Sie Netzstromversorgung,

bevor Sie Wartungs- oder Installationsarbeiten durchführen.

Überlastung Vermeiden Sie die Überlastung von Netzsteckdosen, Verlängerungskabeln und Adaptern, da dies zu einem Brand oder einem Stromschlag führen kann.

Flüssigkeiten Schützen Sie das Gerät vor dem Eindringen von Flüssigkeiten aller Art.

Reinigung Reinigen Sie das Gerät nur mit einem feuchten Tuch ohne scharfe Reinigungsmittel. Das Gerät ist dabei vom Netz zu trennen.

Zubehör Schließen Sie nur ausdrücklich dafür vorgesehene Geräte an. Andernfalls kann es zu Gefahrensituationen oder Schäden am Gerät kommen.

Aufstellungsort Dieses Gerät ist sowohl für den Betrieb im geschützten Außenbereich und für den Innenbereich vorgesehen. Durch den Fall aus bereits geringer Höhe kann das Produkt beschädigt werden. Montieren Sie das Produkt so, dass direkte Sonneneinstrahlung nicht auf den Bildaufnehmer des Gerätes fallen kann. Beachten Sie die Montagehinweise in dem entsprechenden Kapitel dieser Bedienungsanleitung. Platzieren Sie das Gerät nicht in direkter Nähe von Heizungen, Öfen, anderen Wärmequellen oder unter direkter Sonneneinstrahlung. Betreiben Sie das Gerät nur an Standorten mit Temperaturen im zulässigen Umgebungstemperaturbereich -10° - 50°C.

Deutsch

Funkübertragung Die Reichweite der Funkübertragung ist abhängig von verschiedenen Umwelteinflüssen. Die örtlichen Gegebenheiten am Montagort könne die Reichweite negativ beeinflussen. Deshalb kann bei freier Sicht zwischen dem Empfänger und Sender eine Strecke von bis zu 150m erreicht werden, in Gebäuden jedoch deutlich weniger. Folgende Umwelteinflüsse beinträchtigen sowohl die Reichweite als auch die Bildrate: Mobilfunk-Antennen, Starkstrommasten, elektrische Leitungen, Decken und Wände, Geräte mit gleicher

oder benachbarter Funk-Frequenz.

Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

Beachten Sie die folgende Hinweise, um Schäden an Netzkabel und Netzstecker zu vermeiden:

•

Verändern oder manipulieren Sie Netzkabel und Netzstecker nicht.

•

Wenn Sie das Gerät vom Netz trennen, ziehen Sie nicht am Netzkabel, sondern fassen Sie

Stecker an.

den

•

Achten Sie darauf, dass das Netzkabel so weit wie möglich von Heizgeräten entfernt ist, um zu verhindern, dass die Kunststoffummantelung schmilzt.

•

Das Netzgerät der Außenkamera muss vor Feuchtigkeit und Nässe geschützt werden.

Befolgen Sie diese Anweisungen. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen:

•

Öffnen Sie niemals das Gehäuse oder das Netzteil.

•

Stecken Sie keine metallischen oder feuergefährlichen Gegenstände in das Geräteinnere.

•

Um Beschädigungen durch Überspannungen (z. B. Gewitter) zu vermeiden, verwenden Sie bitte einen Überspannungsschutz.

Bitte trennen Sie defekte Geräte sofort vom Stromnetz und informieren Ihren Fachhändler.

Nehmen Sie im Zweifelsfall die Montage, Installation und Verkabelung nicht selbst vor, sondern überlassen Sie dies einem Fachmann. Unsachgemäße und laienhafte Arbeiten am Stromnetz oder an den Hausinstallationen stellen nicht nur Gefahr für Sie selbst dar, sondern auch für andere Personen. Verkabeln Sie die Installationen so, dass Netz- und Niederspannungskreise stets getrennt verlaufen und an keiner Stelle miteinander verbunden sind oder durch einen Defekt verbunden werden können.

Vermeiden Sie folgende widrige Umgebungsbedingungen bei Betrieb:

•

Nässe oder zu hohe Luftfeuchtigkeit

•

Temperaturen außerhalb des zulässigen Bereichs

•

Direkte Sonneneinstrahlung

•

Staub oder brennbare Gase, Dämpfe oder Lösungsmittel

•

starke Vibrationen

•

starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern.

•

Die Kamera darf nicht gegen die Sonne gerichtet werden, dies kann zur Zerstörung des Sensors führen.

•

Die Kamera darf nicht auf unbeständigen Flächen installiert werden. Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

Bei einer eventuellen Beschädigung der Originalverpackung, prüfen Sie zunächst das Gerät. Falls das Gerät Beschädigungen aufweist, senden Sie dieses mit Verpackung zurück und informieren Sie den Lieferdienst.

Deutsch

Inhaltsverzeichnis

Bestimmungsgemäße Verwendung ..................................................................................................... 8

2. Lieferumfang ........................................................................................................................................... 8

3. Merkmale und Funktionen ..................................................................................................................... 8

4. Gerätebeschreibung ............................................................................................................................... 8

4.1.

Überblick ....................................................................................................................................... 8

4.2.

Beschreibung der Kamera ............................................................................................................ 9

5. Installation ............................................................................................................................................... 9

5.1.

Paarung der Kameras und des Monitors ...................................................................................... 9

5.2.

Kameramontage ......................................................................................................................... 10

6. Wartung und Reinigung ....................................................................................................................... 11

6.1.

Wartung ...................................................................................................................................... 11

6.2.

Reinigung .................................................................................................................................... 11

7. Entsorgung ........................................................................................................................................... 11

8. Technische Daten ................................................................................................................................. 12

Deutsch

IR Funk-Außenkamera 2,4 GHz inkl.

Netzteil inkl. EU-, AU- und UK-Adapter

Artikelnummer

TVAC16011A

Auflösung

640 x 480 Pixel



IR-Schwenkfilter (ICR)



Betriebsspannung

5VDC

1. Bestimmungsgemäße Verwendung

Diese IR Funk-Außenkamera 2,4 GHz ist ein optionales Zubehör für den 7“ Funkmonitor (TVAC16001A / TVAC16000A/B). 2,4 GHz IR Funkübertragen. Die Signalübertragung per Funk ist überall dort von Vorteil, wo das Verlegen von Kabeln nicht möglich ist: die Kamera überträgt das Videosignal drahtlos an den Monitor. Aufgrund der Umwandlung in digitale Signale können somit Störungen und Interferenzen vermieden werden.

Eine ausführliche Funktionsbeschreibung finden Sie im Kapitel „3. Merkmale und Funktionen“.

Sie haben die Möglichkeit bis zu 4 Kameras mit dem Monitor zu verbinden. Mit dieser Außenkamera können Sie problemlos Videosignale per Funk an den Funk-Monitor

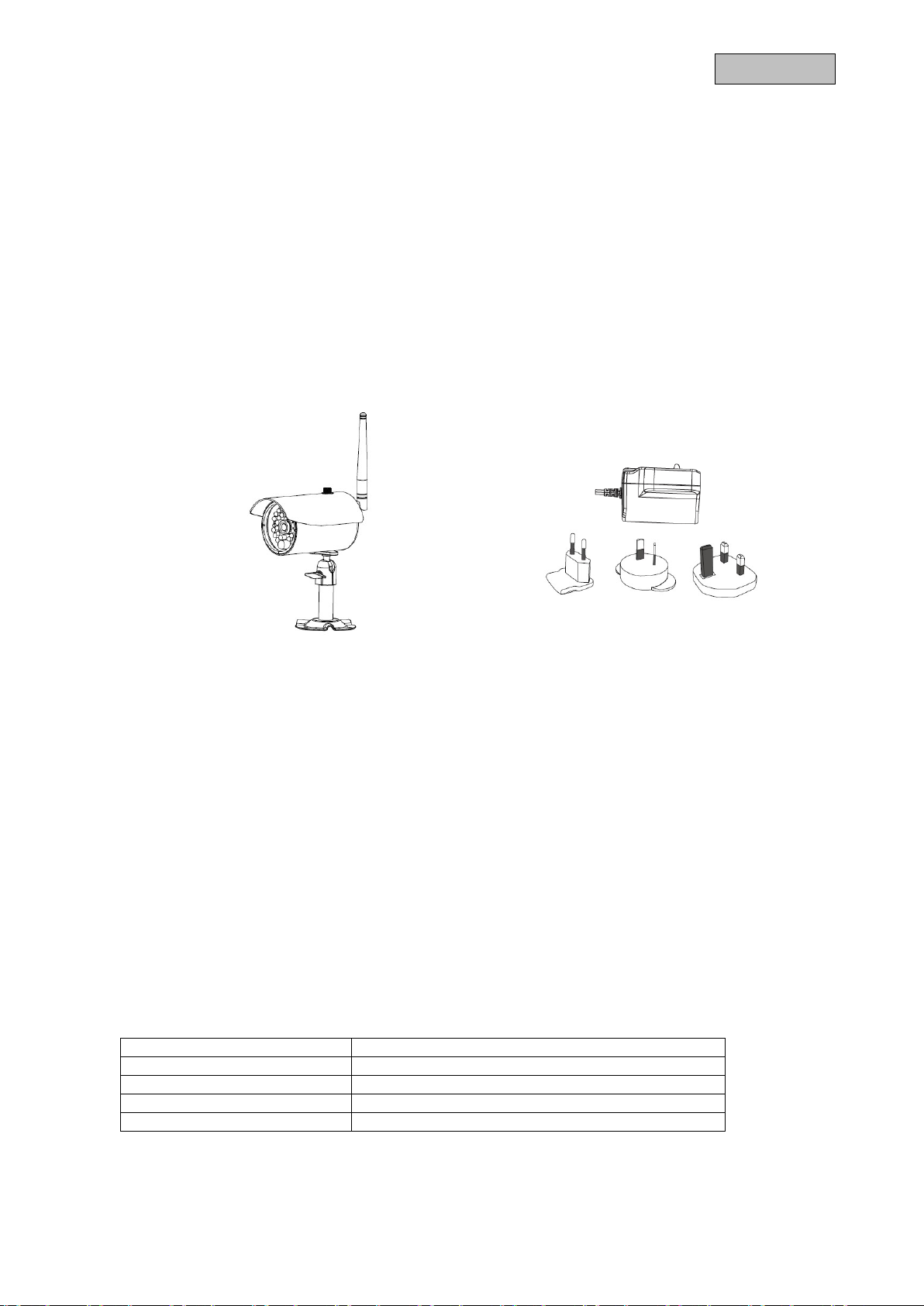

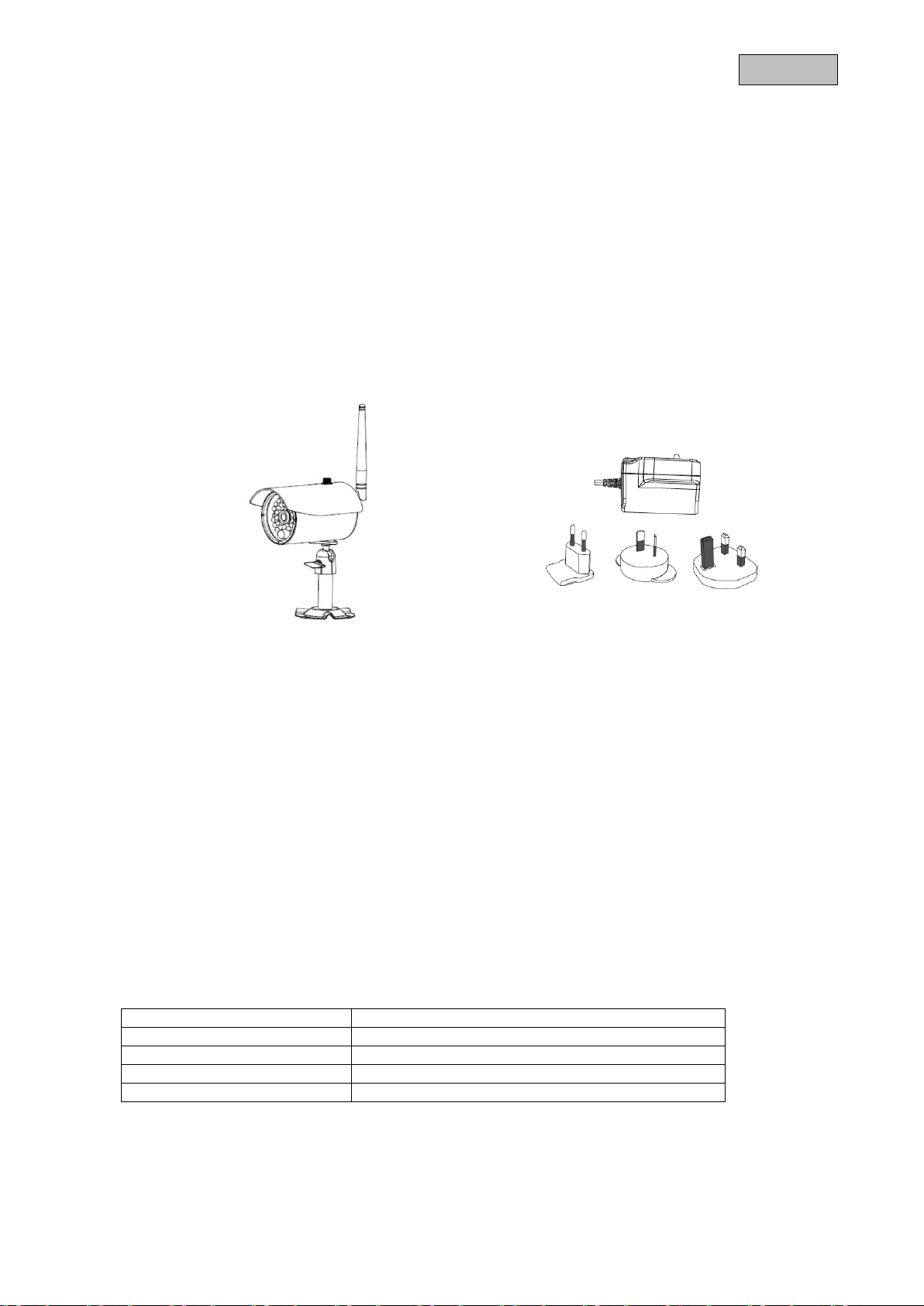

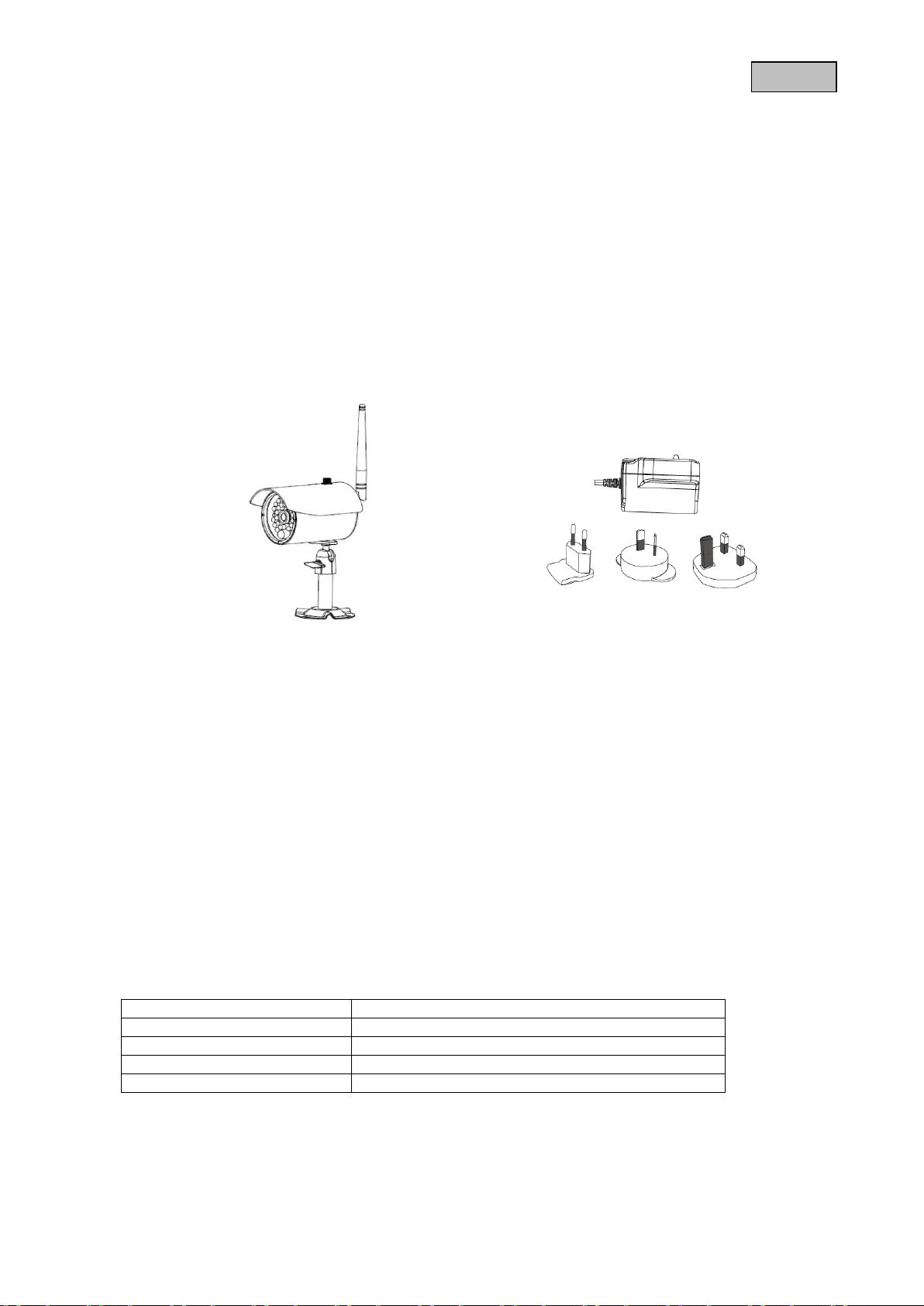

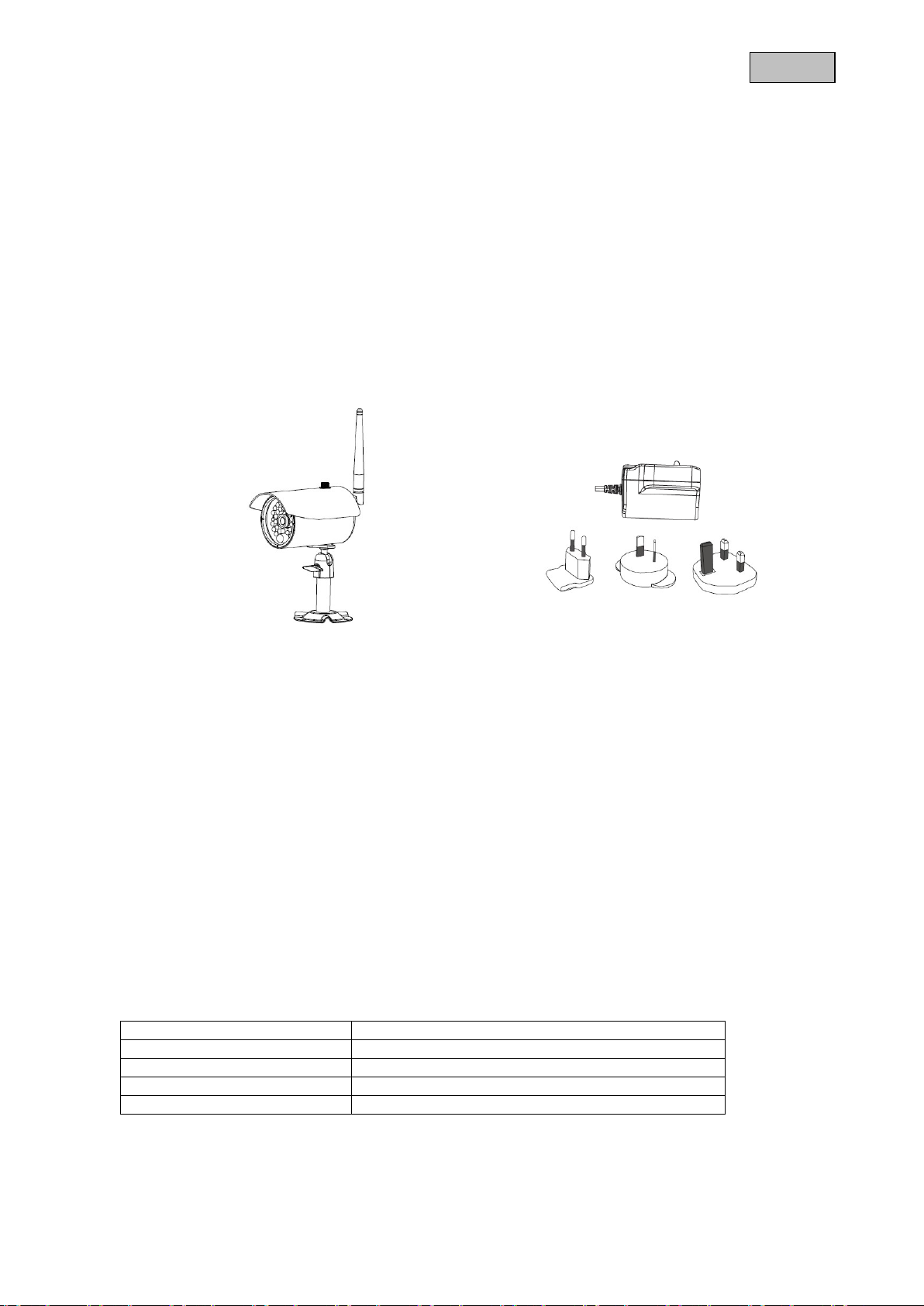

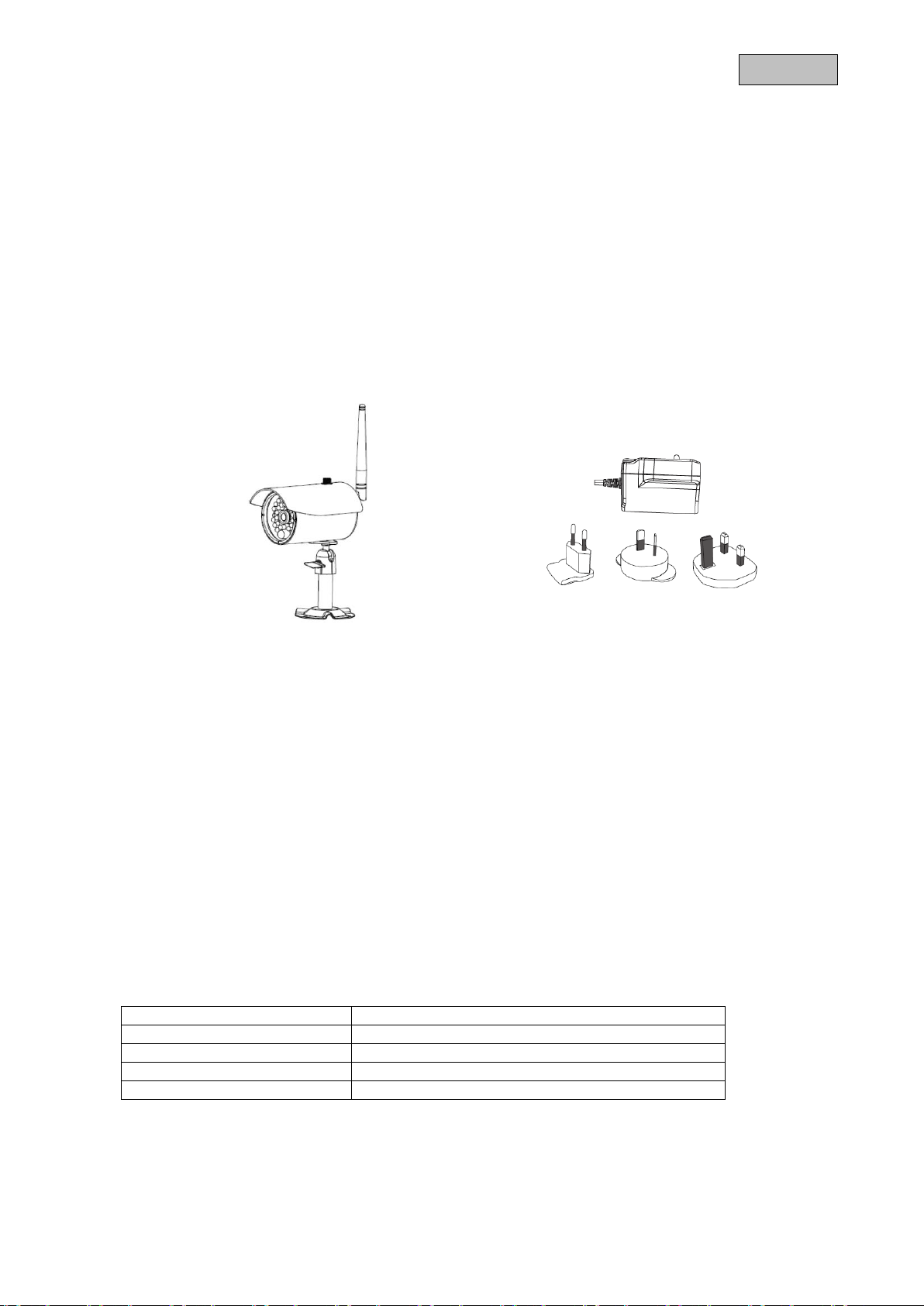

2. Lieferumfang

Kamerahalterung & Montagematerial

5 VDC / 1A

3. Merkmale und Funktionen

• Kompakte IP66 Außenkamera mit Infrarot Nachtsichtfunktion

• Integrierter digitaler 2,4 GHz Sender zur verschlüsselten kabellosen Übertragung von Videodaten

• IR-Digitalfunk-Außenkamera für die Integration in TVAC16001A / TVAC16000A/B Funkmonitor

• 640 x 480 Pixel Auflösung, 3,6 mm Fixobjektiv

4. Gerätebeschreibung

4.1.

Überblick

Deutsch





 

 













Fix-Objektiv





Link LED









Mikrophon



Anschluss 5 VDC / 1A

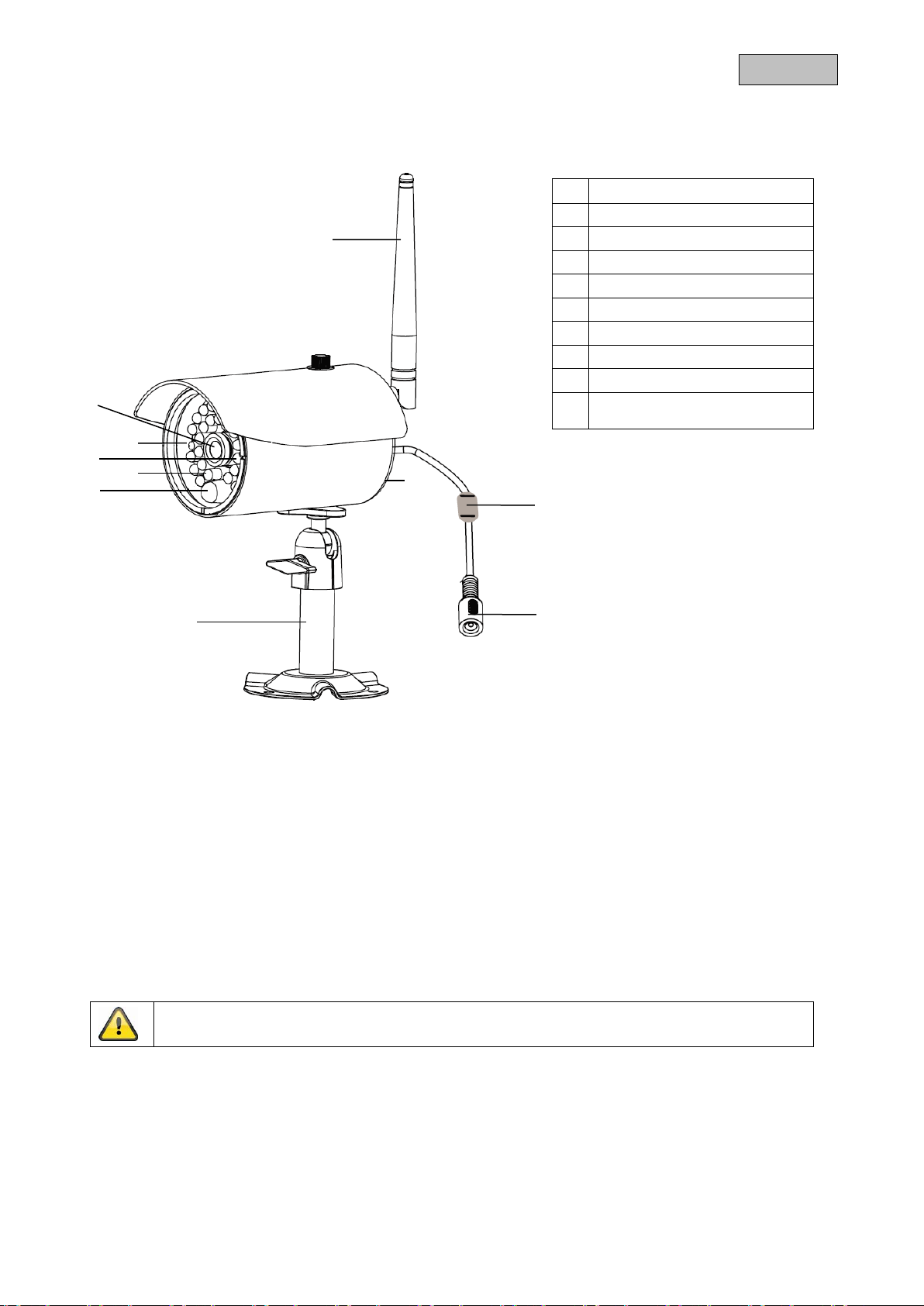

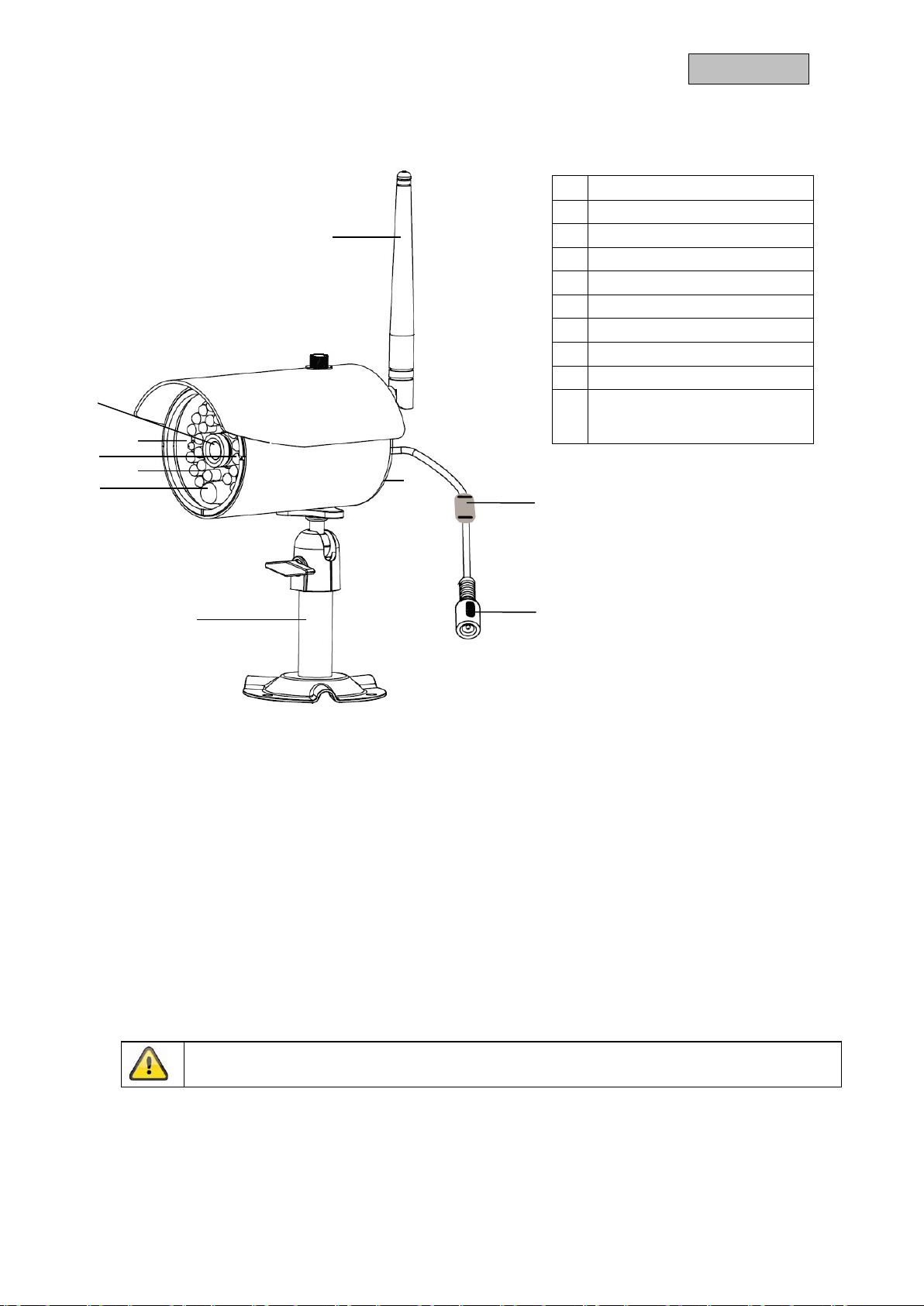

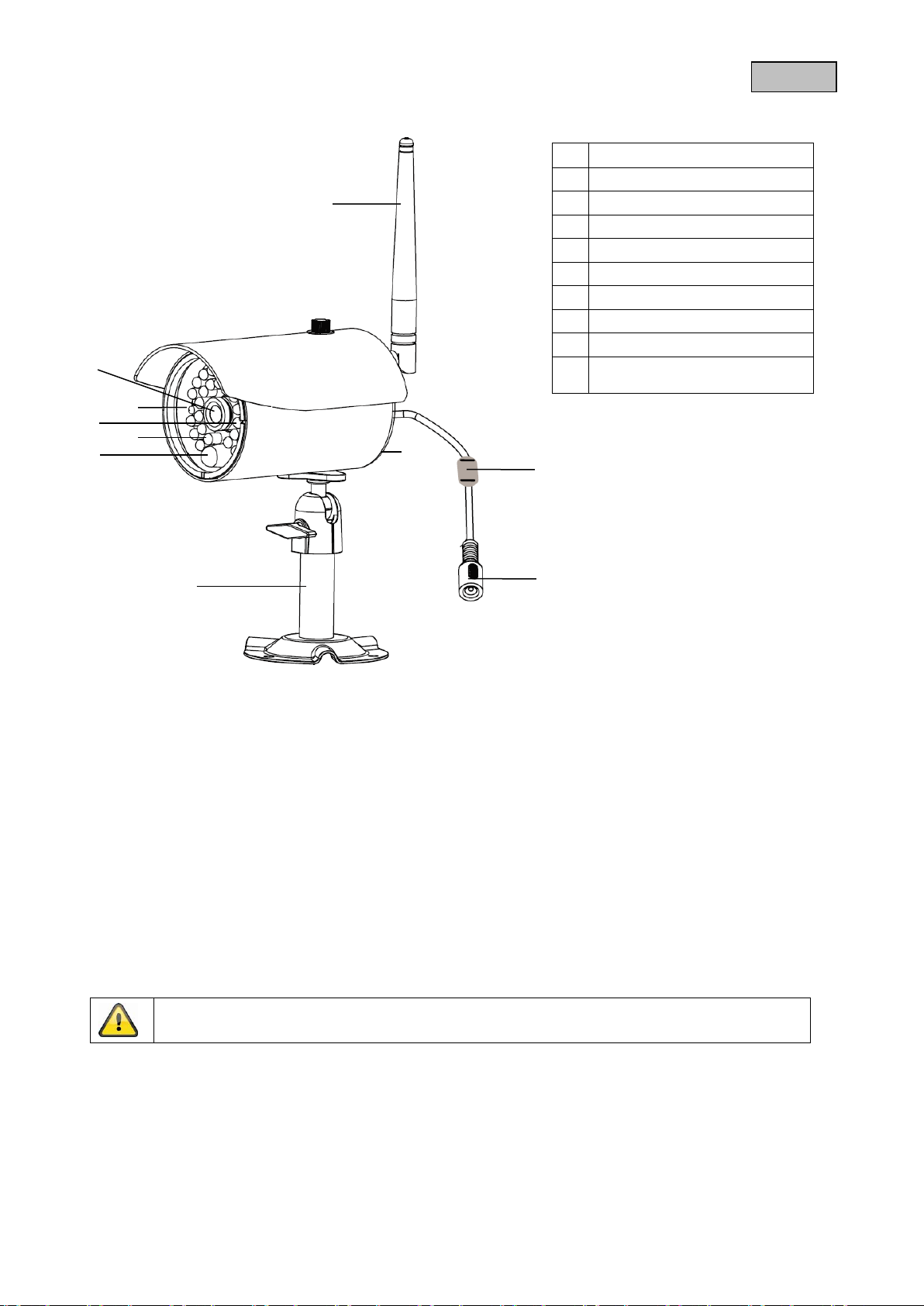

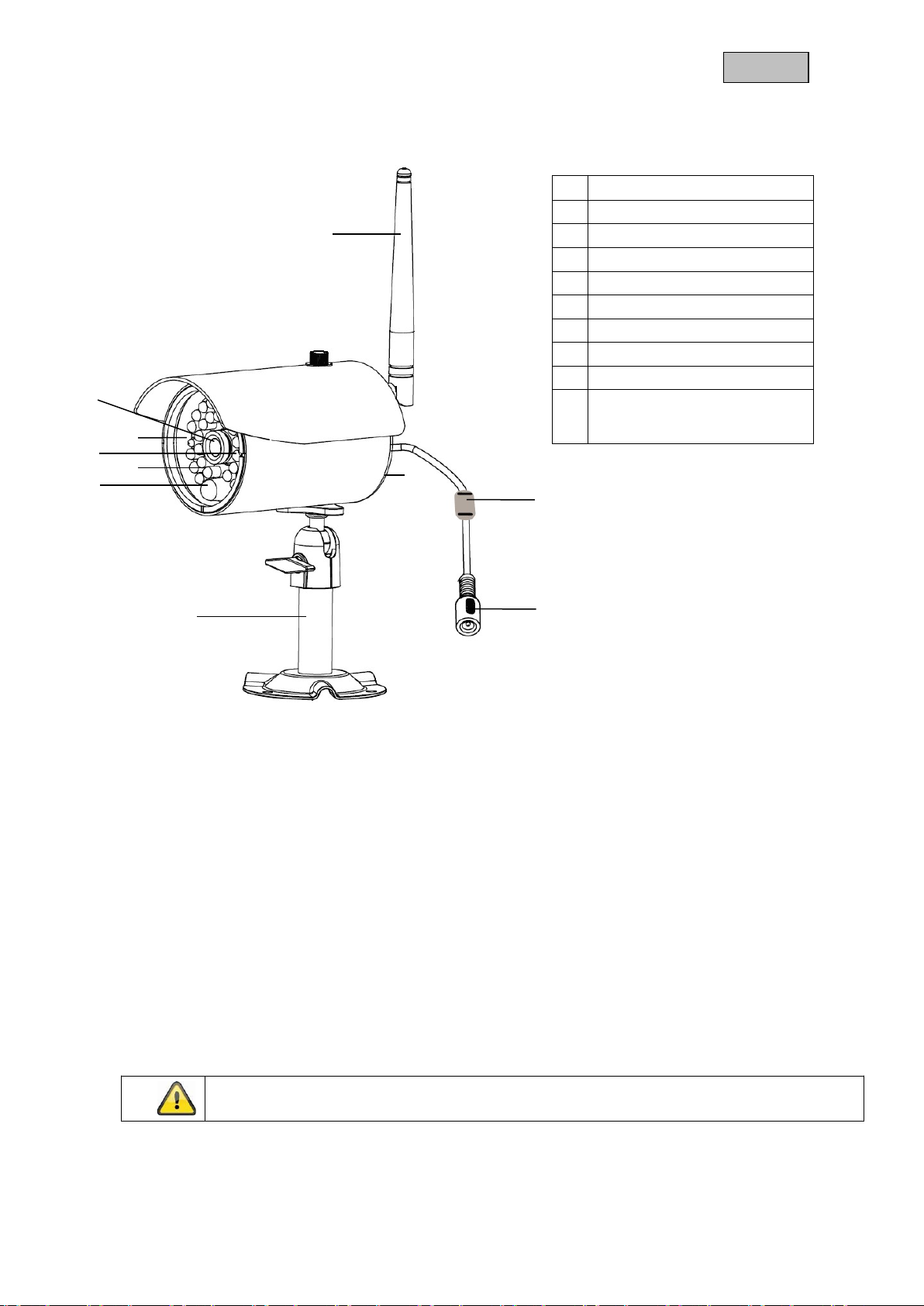

4.2.

Beschreibung der Kamera

Antenne

Power LED

IR-LED Lichtsensor Kamerahalterung

Pairing-Taste

Spannungsversorgung



5. Installation

5.1.

Paarung der Kameras und des Monitors

Um eine Kamera mit dem Monitor zu paaren gehen Sie wie folgt vor:

Schließen Sie an den Kameras und dem Monitor die Netzteile an.

Wählen Sie im Menü des Monitors „Kameraeinstellungen“ > „Paarung“ die gewünschte Kamera. Das

System zählt von 60 Sekunden abwärts.

Drücken Sie während der 60 Sekunden die PAIRING-Taste am Kabel der Kamera, bis die grüne

LINK-LED an der Vorderseite der Kamera zu blinken anfängt.

Bei erfolgreicher Verbindung leuchtet die LINK-LED der Kamera dauerhaft.

Achtung: Bitte beachten Sie, dass die Verbindungsdauer bis zu 60 Sekunden dauern kann.

Deutsch

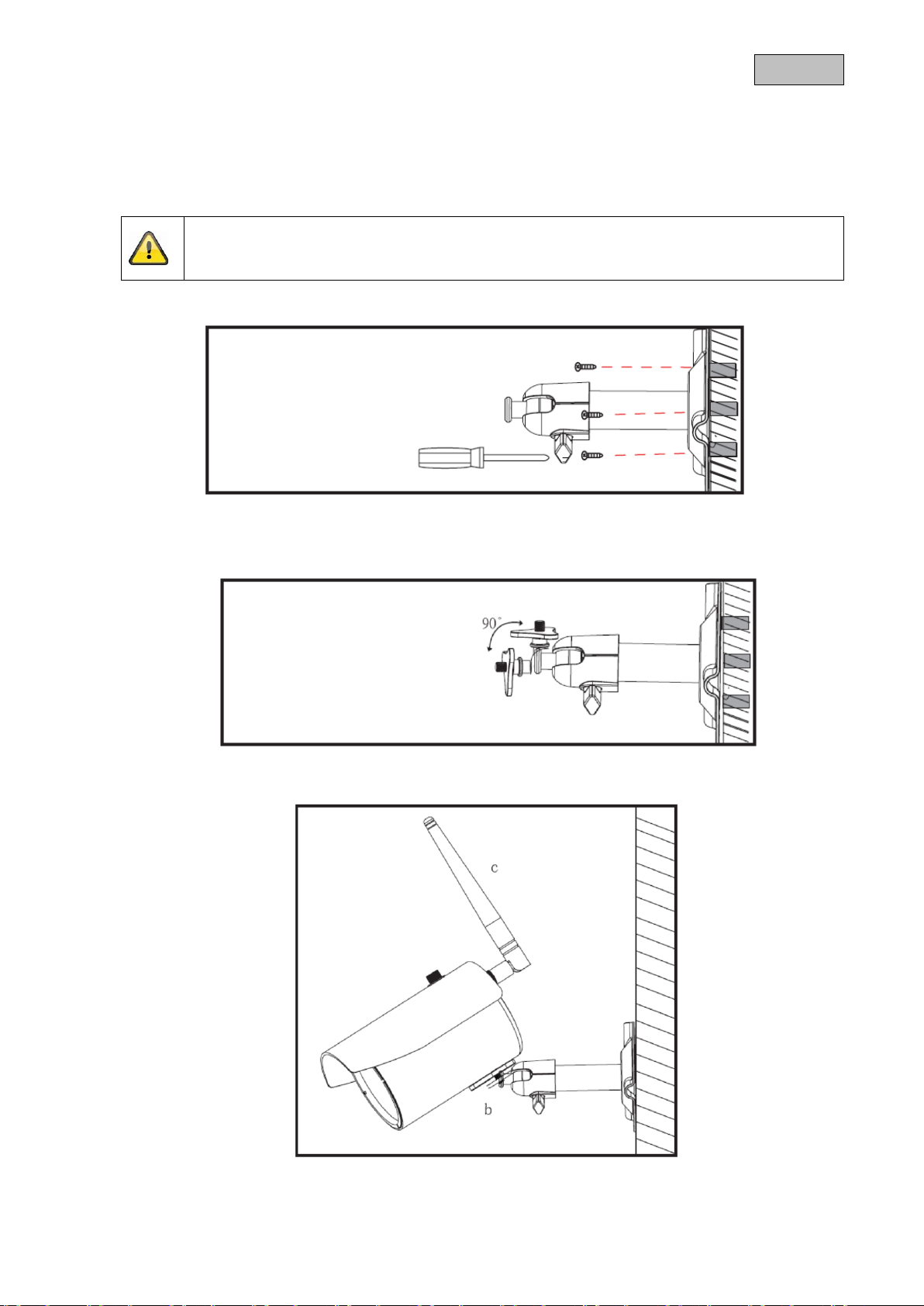

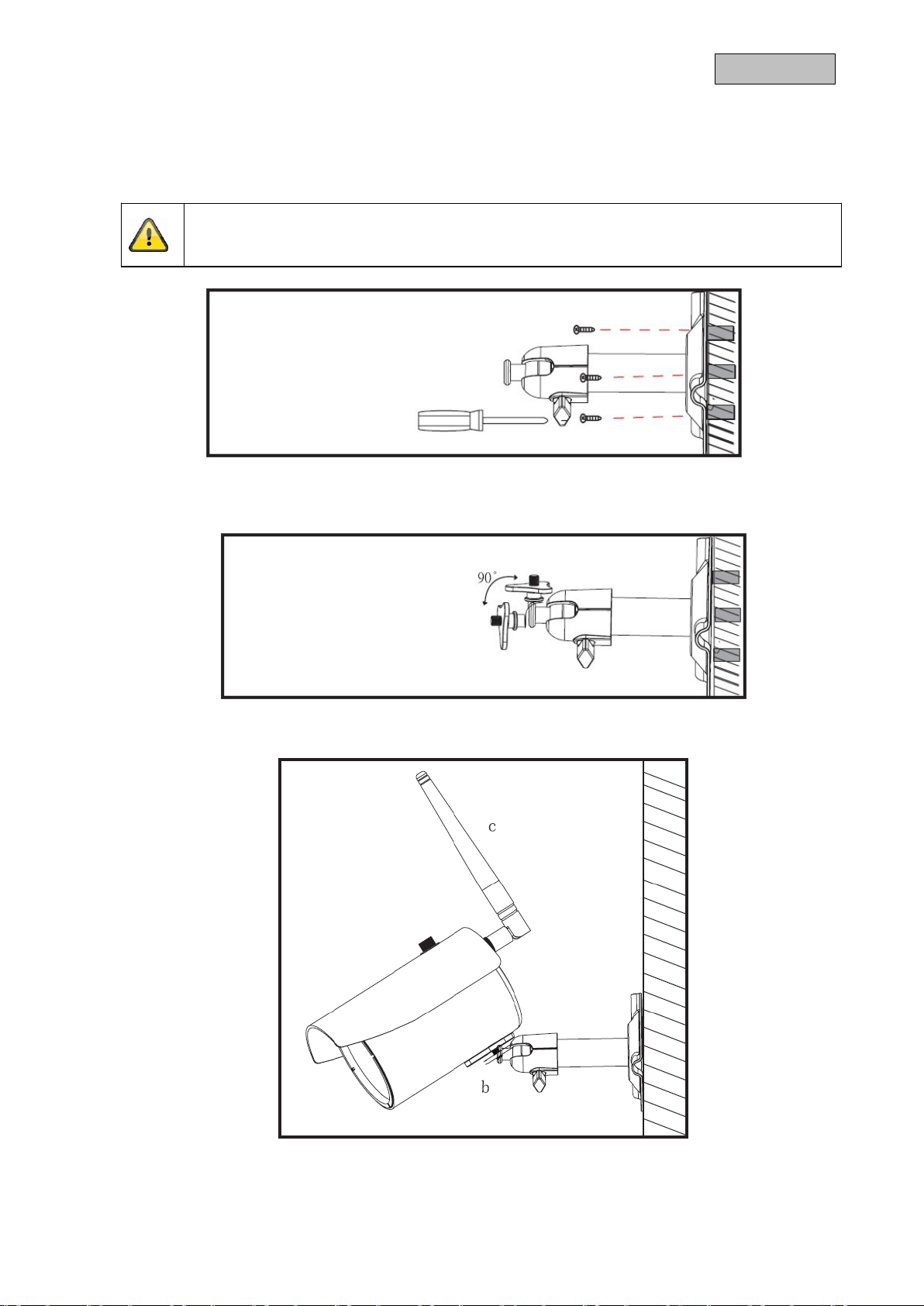

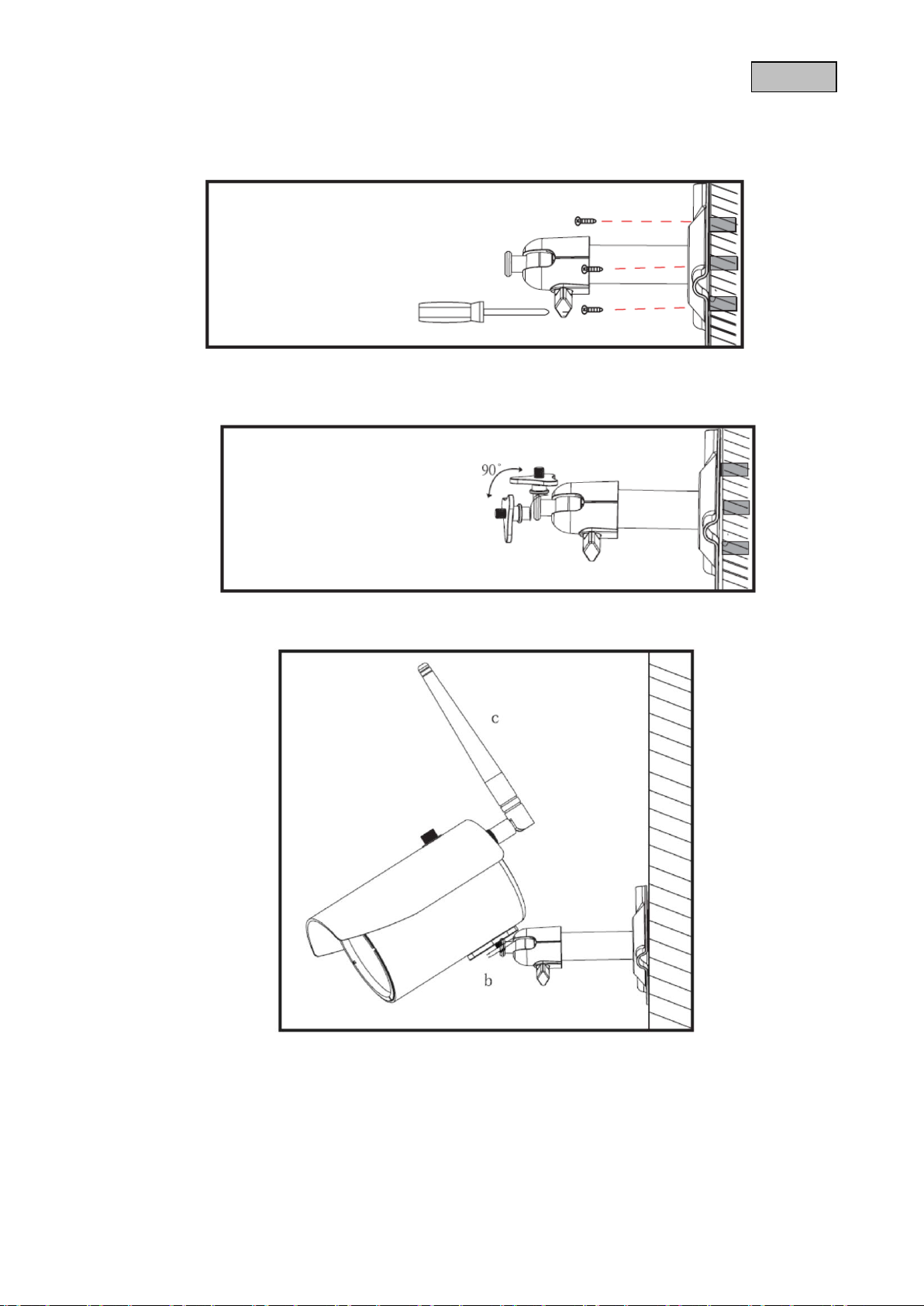

5.2.

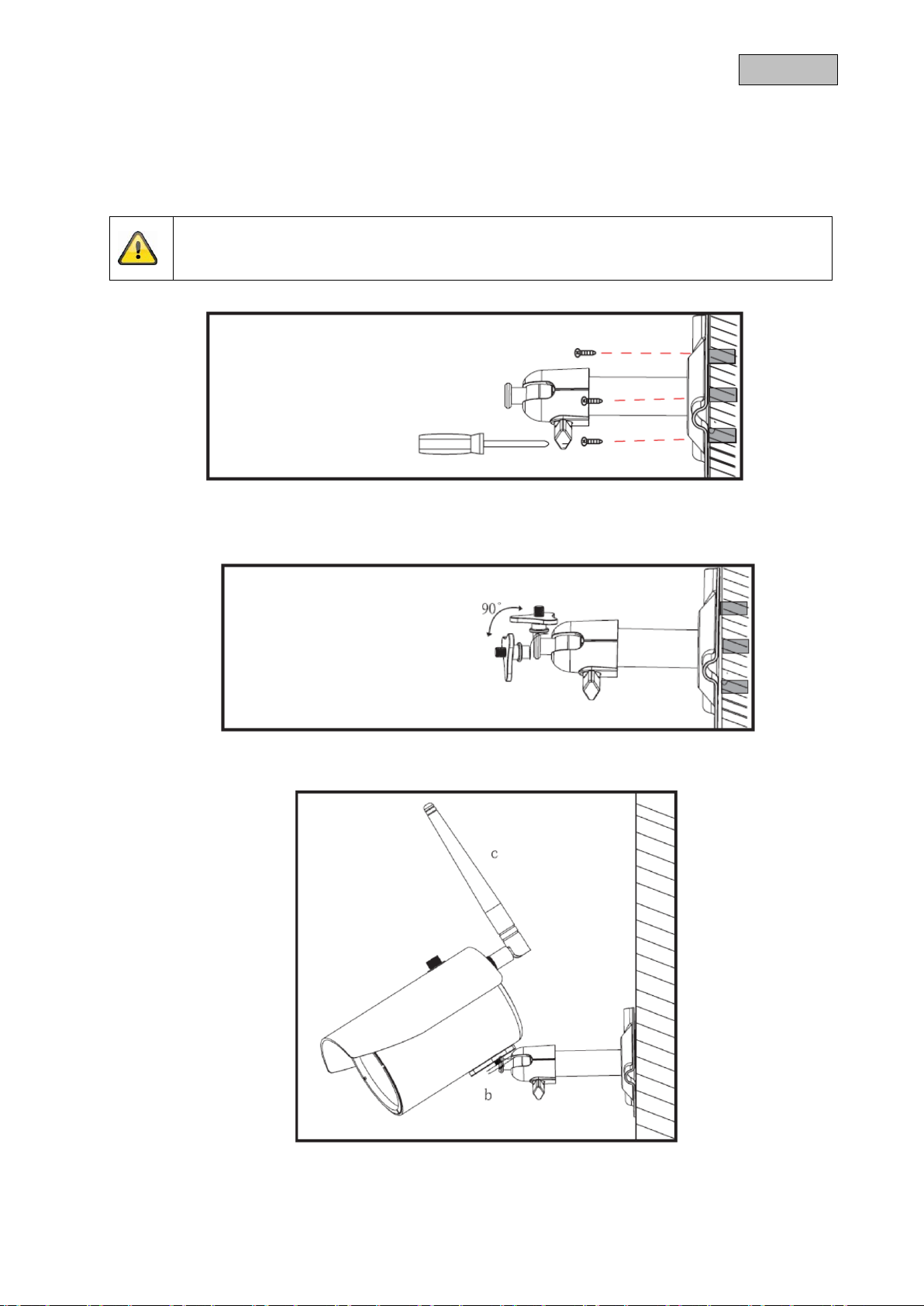

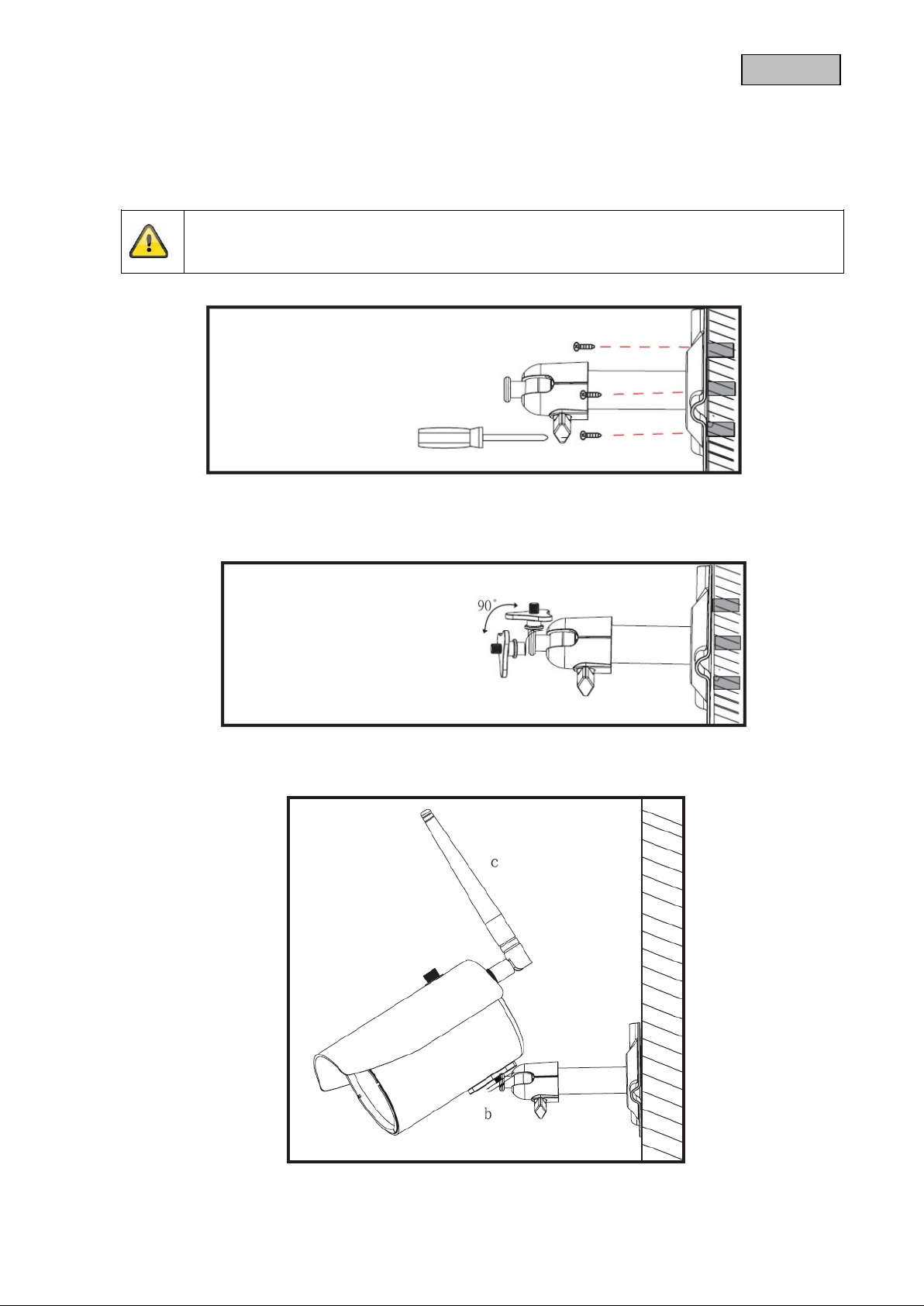

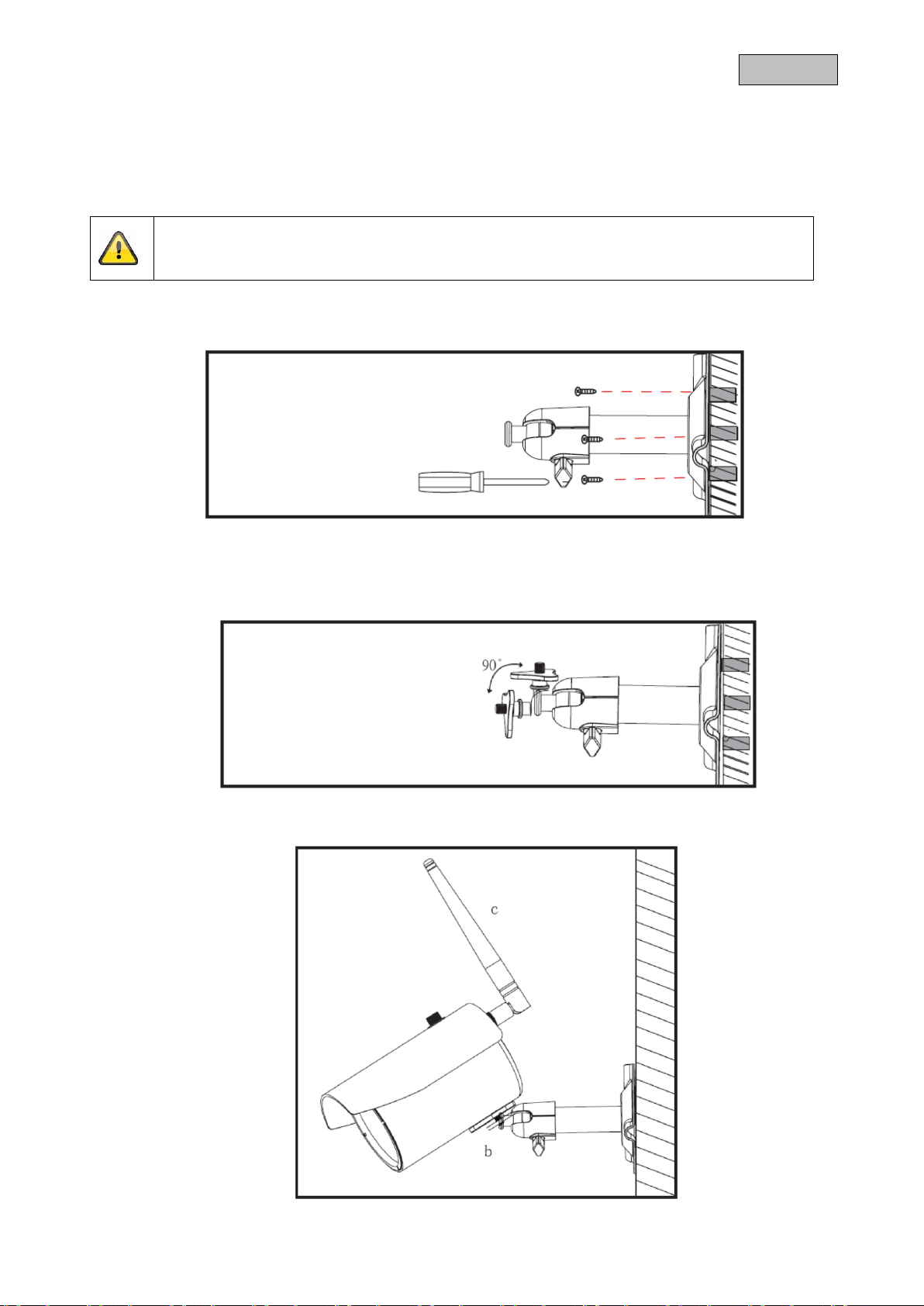

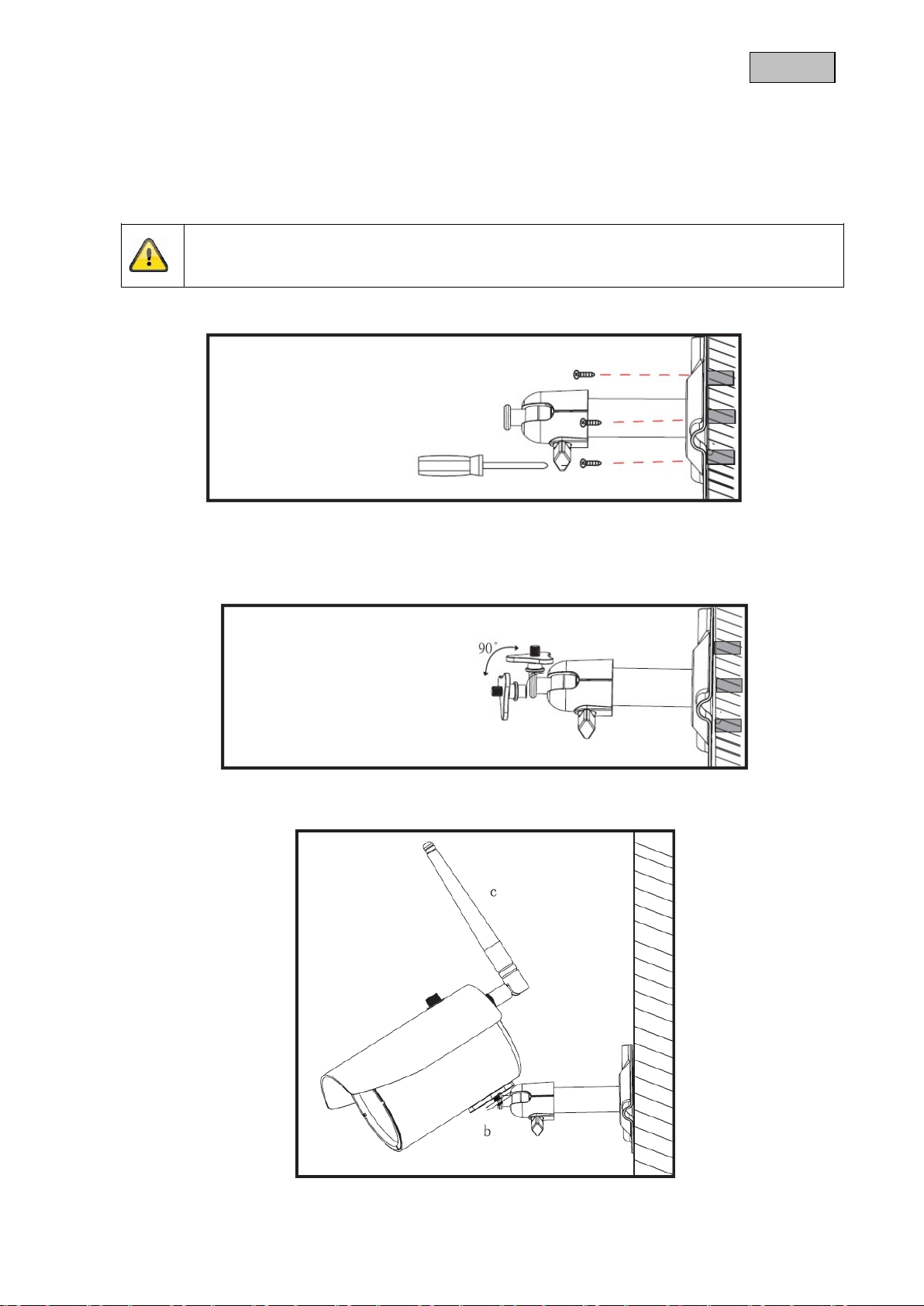

Kameramontage

Wählen Sie mit Hilfe der Kamerahalterung einen geeigneten Platz für die Installation aus. Zeichnen Sie nun die Bohrungslöcher auf dem Untergrund und Bohren Sie diese vor. Setzen Sie zunächst die mitgelieferten Dübel ein und befestigen sie mit den Schrauben nun die Halterung.

Achtung: Bevor Sie mit der Installation beginnen, vergewissern Sie sich, dass die Reichweite der FunkÜbertragung am Ort der gewünschten Installation verfügbar ist.

Sie haben die Möglichkeit die Halterung um 90° zu schwenken um eine gewünschte Position auszuwählen. Lockern Sie zunächst die Schraube an der Seite und stellen Sie den gewünschten Blickwinkel ein. Fixieren Sie die Schraube im Anschluss um die gewünschte Position zu fixieren.

Schrauben sie im Anschluss die Kamera auf den Halter auf verbinden Sie das Netzteil mit der Kamera.

Deutsch

6. Wartung und Reinigung

6.1.

Wartung

Überprüfen Sie regelmäßig die technische Sicherheit des Produkts, z.B. Beschädigung des Gehäuses. Wenn anzunehmen ist, dass ein gefahrloser Betrieb nicht mehr möglich ist, so ist das Produkt außer

Betrieb zu setzen und gegen unbeabsichtigten Betrieb zu sichern. Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn:

•

das Gerät sichtbare Beschädigungen aufweist,

•

das Gerät nicht mehr funktioniert

Bitte beachten Sie: Das Produkt ist für Sie wartungsfrei. Es sind keinerlei für Sie überprüfende oder zu wartende

Bestandteile im Inneren des Produkts, öffnen Sie es niemals.

6.2.

Reinigung

Reinigen Sie das Produkt mit einem sauberen trockenen Tuch. Bei stärkeren Verschmutzungen kann das Tuch leicht mit lauwarmem Wasser angefeuchtet werden.

Achten Sie darauf, dass keine Flüssigkeiten in das Gerät gelangen. Verwenden Sie keine chemischen Reiniger, dadurch könnte die Oberfläche des Gehäuses (Verfärbungen).

7. Entsorgung

Achtung: Die EU-Richtlinie 2011/65/EU regelt die ordnungsgemäße Rücknahme, Behandlung und Verwertung von gebrauchten Elektronikgeräten. Dieses Symbol bedeutet, dass im Interesse des Umweltschutzes das Gerät am Ende seiner Lebensdauer entsprechend den geltenden gesetzlichen Vorschriften und getrennt vom Hausmüll bzw. Gewerbemüll entsorgt werden muss. Die Entsorgung des Altgeräts kann über entsprechende offizielle Rücknahmestellen in Ihrem Land erfolgen. Befolgen Sie die örtlichen Vorschriften bei der Entsorgung der Materialien. Weitere Einzelheiten über die Rücknahme (auch für Nicht-EU Länder) erhalten Sie von Ihrer örtlichen Verwaltung. Durch das separate Sammeln und Recycling werden die natürlichen Ressourcen geschont und es ist sichergestellt, dass beim Recycling des Produkts alle Bestimmungen zum Schutz von Gesundheit und Umwelt beachtet werden.

Deutsch

Frequenz

2,4 GHz

Modulation

GFSK

Sendeleistung

15 +/- 2 dBm

Sensibilität

-80 dBm

Bildaufnehmer

1/4‘‘ CMOS

Auflösung

640 x 480 Pixel (VGA)

Anzahl IR LEDs

25 IR LEDs

Objektiv

3,6 mm

Blickwinkel

60° (H) / 43° (V)

Reichweite Nachtsichtfunktion

Ca. 5 - 8 m

IR-Schwenkfilter

IP Schutzgrad

IP66

Funkreichweite

Ca. 100m (freie Sicht)*

Spannungsversorgung

5V DC / 1A

Stromaufnahme

Max. 550 mA

Betriebstemperatur

-10°C – 50° C

Abmessungen (L x B x H)

150 x 74 x 68 (ohne Antenne und Halterung)

Gewicht

390 g

8. Technische Daten

Typennummer TVAC16011A

* Die Reichweite ist abhängig von den Umweltbedingungen (z.B. Mobilfunk-Antennen,

Starkstrommasten, elektrische Leitungen, Decken und Wände, etc.). Unter ungünstigen Bedingungen können auch nur geringere Reichweiten erreicht werden!

TVAC16011A

User guide

You can find important information and FAQs about

this and other products on the website

www.abus.com/eng/Self-installed-security

Version 1.4

English translation of the original German user guide

Retain for future reference!

English

Introduction

Dear customer, Thank you for purchasing this product. ABUS Security-Center hereby declares that this type of wireless system TVAC16011A, complies with RED

Directive 2014/53/EU. Additionally, this device complies with the requirements of the following EU directives: the EMC Directive 2014/30/EU, the Low Voltage Directive 2014/35/EU and the RoHS Directive 2011/65/EU. The full EU Declaration of Conformity text can be found at: www.abus.com/product/TVAC16011A

To ensure this condition is maintained and that safe operation is guaranteed, it is your obligation to observe these operating instructions!

Read the entire user guide carefully befor e start ing op er atio n of the produc t, and pa y attent ion to all operat ing instructions and safety information!

If you have any questions, please contact your installer or your local dealer!

Disclaimer

This user manual was prepared with greatest care. If you should notice omissions or inaccuracies, please inform us about these on the back of this manual given address. The ABUS Security-Center GmbH assumes no liability for technical and typographical faults and reserves the right to make at any time modifications to the product or user manual without a previous announcement. The company is not liable or responsible for direct and indirect subsequent damages which are caused in connection with the equipment, the performance and the use of this product. No guarantee for the content of this document is taken.

English

An exclamation mark in the triangle points to an important note in this user manual which must be minded.

instructions. ABUS will not be liable for any consequential loss!

ABUS will not accept liability for damage to property or personal injury caused by In such cases the warranty will expire.

Icon explanation

A flash in the triangle is used if there is danger for the health, e.g. by an electric shock.

This symbol can be found when you are to be given tips and information on operation.

Important safety advice

The warranty will expire for damage due to non-compliance with these operating

incorrect handling or non-complianc e with the safety-instructions.

The device has been manufactured in compliance with international safety standards. Please read these safety advices carefully.

Safety advice

1. Mains supply 100–240 V AC, 50–60 Hz (via power adapter plug to 5 V DC) Operate this product only from the type of power supply indicated on the marking label. If you are not sure of the type of power supplied to your home, consult your local power company. Disconnect the product from the mains before you start any maintenance or installation procedures.

2. Overloading Do not overload a wall outlet, extension cord or adapter as this may result in electric fire or shock.

3. Liquids Protect the device from any kind of liquids entering.

4. Cleaning Disconnect the product from the wall outlet before cleaning. Use a light damp cloth (no solvents) to dust the product.

5. Accessories Do not use any unsupported accessories as these may be hazardous or cause damage the product.

6. Location

• This device can be used in inside as well as outside.

• The product will be damaged even it falls from a low height.

• During the installation of the camera please take care that direct sunlight cannot fall onto the

image sensor of the device. Please follow the installation instructions in the corresponding chapter of this user manual.

• Do not place the device near a radiator or heat register.

• Setup the device only in areas with the advised operating temperatures of -10° ~ 50°C.

English

During the installation into an existing video surveillance system make sure that all devices are disconnected from the low and supply voltage circuit.

If in doubt allow a professional electrician to mount, install and wire-up your device. Improper

and cannot come into contact with each other in normal use or due to any malfunctioning.

If you notice any damage of the original packaging, please check at first the device. If the device shows damages, please contact your local dealer.

7. Wireless transmission The range of wireless transmission depends on various environmental factors. The local conditions at the installation location can have a negative impact on the range. For this reason, if there is a clear line of sight between the receiver and the transmitter, the range can be as much as 200 m, but in buildings it is significantly less. The following environmental factors impair both the range and the frame rate:

Mobile phone masts, high-tension electricity pylons, power lines, ceiling and walls, devices with the same or similar radio frequency.

Warnings

Follow all safety and operating advises before starting-up the device!

1. Follow these directions in order to avoid damage of the power cord or plug:

• Do not modify or process the power cord or plug arbitrarily.

• Make sure to disconnect the power cord holding the plug.

• Keep heating appliances as far as possible from the power cord in order to prevent the cover

vinyl from melting.

• The outdoor camera’s power supply unit must be protected against humidity and dam p.

2. Follow these directions. Failure to follow any of them may cause electrical shock:

• Do not open the main body or the power supply.

• Do not insert metal or inflammable objects inside the product.

• In order to avoid any damage during lighting use a surge protection.

3. Do not use the product when it is out of order. If you continue to use the product when defective, serious damage can be caused to it. Make sure to contact your local product distributor if the product is out of order.

electrical connection to the mains does not only represent at threat to you but also to other persons. Wire-up the entire system making sure that the mains and low voltage circuit remain separated

Avoid using the device under the following unfavorable ambient conditions:

• wetness or excessive air humidity

• extreme cold or heat

• direct sunlight

• dust or combustible gases, vapors or solvents

• strong vibration

• strong magnetic fields, such as those found in the vicinity of machinery or loudspeakers

• the camera must not be directed into the sun as this can destroy the sensor.

• the camera may not be installed on unstable surfaces

Unpacking

While you are unpacking the device please handle it with utmost care.

English

Table of contents

Intended Use ......................................................................................................................................... 18

2. Scope of delivery .................................................................................................................................. 18

3. Features and functions ........................................................................................................................ 18

4. Description of device ........................................................................................................................... 18

4.1.

Overview ..................................................................................................................................... 18

4.2.

Camera description ..................................................................................................................... 19

5. Installation ............................................................................................................................................. 19

5.1.

Pairing the camera and monitor ................................................................................................. 19

5.2.

Installing the camera ................................................................................................................... 20

6. Maintenance and cleaning ................................................................................................................... 21

6.1.

Maintenance ............................................................................................................................... 21

6.2.

Cleaning ...................................................................................................................................... 21

7. Disposal ................................................................................................................................................. 21

8. Technical data ....................................................................................................................................... 22

English

IR wireless external 2.4 GHz camera, including

Power supply units including EU,

Item number

TVAC16011A

Resolution

640 x 480 pixel

IR  IR cut filter (ICR)



Operating voltage

5VDC

1. Intended Use

This 2.4 GHz IR wireless outdoor camera is an optional accessory for the 7" wireless monitor (TVAC16001A / TVAC16000A/B). You have the option of connecting up to 4 cameras to the monitor. You can use this 2.4 GHz IR wireless outdoor camera for easy wireless transmission of video signals to the wireless monitor. Wireless signal transmission is an advantage in all locations where cables cannot be laid: the camera transmits the video signal to the monitor without the need for wires. Faults and interference can be avoided due to the conversion into digital signals.

A detailed function description can be found in chapter 3 (“Description and functions”).

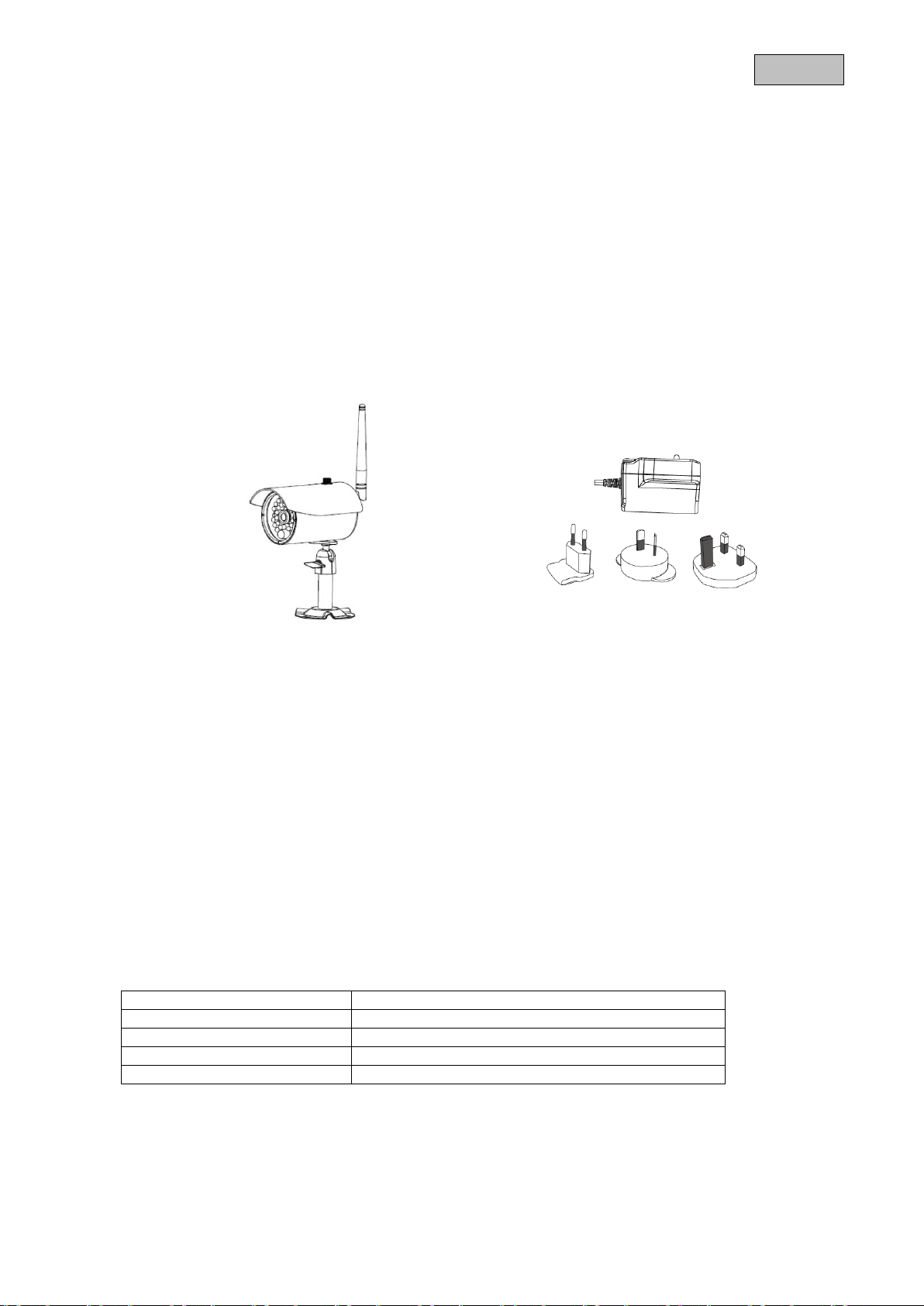

2. Scope of delivery

camera mount and installation material

AU and UK adapters

5 V DC/1 A

3. Features and functions

• Compact IP66 outdoor camera with infrared night vision function

• Integrated digital 2.4 GHz transmitter for encrypted wireless video data transmission

• IR digital wireless outdoor camera for integrating in TVAC16001A / TVAC16000A/B wireless monitor

• 640 x 480 pixel resolution, 3.6 mm fixed lens

4. Description of device

4.1.

Overview

English









LINK LED









Microphone



Power supply connection 5 V DC/1 A

Warning:

Please note that connection can take up to 60 seconds.



  







 



4.2.

Camera description

Antenna Fixed lens Power LED

IR LED Light sensor Camera mount

Pairing button



5. Installation

5.1.

Pairing the camera and monitor

To connect a camera with the monitor, proceed as follows:

1. Connect the power supply to the cameras and monitor.

2. In the monitor’s menu “Camera Setup” > “Pairing” select the camera you require (1–4). The system starts a 60 second countdown.

3. During the 60 seconds, press the PAIRING button on the camera cable until the green LINK LED on the front of the camera starts to flash.

4. Once the connection is successful, the LINK LED on the camera lights up continuously.

English

Warning:

your desired installation location.

5.2.

Installing the camera

Select a suitable place for installing the camera using the camera mount. Mark the drill holes on the base and pre-drill them. Insert the wall plugs provided and attach the mount with the screws.

Before you start with the installation, make sure that the wireless transmission range reaches

You now have the option of swivelling the mount by 90° to position it where you want it. Loosen the screw at the side and set the angle of view required. Then tighten the screw in the required position to fasten.

Then screw the camera onto the mount and the power supply unit with the camera.

English

Please note:

or repaired, so do not ever open it.

6. Maintenance and clean in g

6.1.

6.2.

Maintenance

Regularly check the product's physical state, e.g. check for damage of the housing. If you suspect that safe operation cannot be guaranteed anymore, disconnect the product and ensure that it

cannot be used by mistake. You can assume that safe operation is not possible anymore when

• the device sh ows visible damage,

• the device does not function anymore

The product is maintenance free for you. Inside the product are no parts that can be checked

Cleaning

Wipe the product with a clean, dry cloth. If the device is very dirty, you can moisten the cloth with lukewarm water.

Make sure that no liquids can enter the equipment as the device can be destroyed. Never use chemical detergents as they could attack the surface of the device

7. Disposal

Please note: EU Directive 2011/65/EU regulates the proper return, treatment and recycling of used electronic devices. This symbol means that, in the interest of environmental protection, the device must be disposed of separately from household or industrial waste at the end of its service life in accordance with applicable legal guidelines. Used devices can be disposed of at the appropriate official recycling centers in your country. Obey local regulations when disposing of material. Further details on returns (including for nonEuropean countries) can be obtained from your local authority. recycling conserves natural resources and ensures that all the provisions for protecting health and the environment are obser ved when recycling the product

Separate collection and

English

Frequency

2.4 GHz

Modulation

GFSK

Transmission power

15 +/- 2 dBm

Sensitivity

-80 dBm

Image sensor

1/4" CMOS

Resolution

640 × 480 pixel (VGA)

No. of IR LEDs

25 IR LEDs

Lens

3.6 mm

Angle of view

60° (H)/43° (V)

Night vision function range

5-8 m

IR swivel filter

Yes

IP protection class

IP66

Wireless range

approx. 100 m (clear sight line)*

Power supply

5 V DC/1 A

Power consumption

Max. 550 mA

Operating temperature

-10 °C–50 °C

Dimensions (L × W × H)

150 × 74 × 68 (without antenna and mount)

Weight

390 g

8. Technical data

Model number TVAC16011A

* The range depends on the ambient conditions (e.g. mobile phone masts, high-tension electricity pylons,

power lines, ceiling and walls, etc.) . If the conditions are unfavourable, the range may be very restricted.

TVAC16011A

Manuel utilisateur

Vous trouverez des remarques importantes concernant ce produit et

d’autres sur notre site Internet

Version 1.4

www.abus.com/fr/Securite-a-installer-soi-meme

Traduction française de la notice originale allemande

À conserver pour utilisation ultérieure.

Francais

Introduction

Chère cliente, cher client, Nous vous remercions d’avoir porté votre choix sur ce produit. La société ABUS Security-Center déclare par la présente que l’appareil sans fil référence TVAC16011A est

conforme aux exigences de la directive RED 2014/53/UE. En outre, l'appareil est conforme aux exigences des directives européennes suivantes : directive CEM 2014/30/UE, directive concernant le matériel électrique basse tension 2014/35/UE et directive RoHS 2011/65/UE. Le texte complet de la déclaration de conformité UE est disponible à l'adresse Internet suivante : www.abus.com/product/TVAC16011A

Vous avez le devoir, en tant qu'utilisateur, de respecter les consignes de la notice d'utilisation afin de ne pas altérer la conformité du produit et que son utilisation reste sans danger.

Avant la mise en service du produit, veuillez lire le manuel utilisateur dans son intégralité. Nous vous demandons de bien vouloir respecter toutes les consignes d'utilisation et de sécurité.

Tous les noms de sociétés et de produits mentionnés dans les notices sont des marques déposées. Tous droits réservés.

En cas de questions, consultez votre installateur ou partenaire spécialiste!

Non-responsabilité

Ce mode d’emploi a été établi avec la plus grande diligence. Si vous constatez encore des omissions ou inexactitudes, veuillez-nous informer sous l’adresse mentionnée au verso du manuel. ABUS Security-Center GmbH n’est pas responsable d’erreurs techniques et typographiques et se réserve du droit d’effectuer à tout moment sans annonciation préalable des modifications au produit et aux manuels de commande. ABUS Security-Center n’est pas responsable de dommages directs et indirects, liés à l’équipement, la performance et l’usage de ce produit. Aucune garantie n’est accordée pour le contenu de ce document.

Francais

Explication des symboles

Un éclair dans le triangle signifie qu’il y a un danger pour la santé, par exemple, une décharge électrique.

Un point d’exclamation dans le triangle renvoie à une remarque importante dans ce manuel à laquelle il faut penser.

Vous trouvez ce symbole lorsque des conseils et des informations concernant le fonctionnement sont fournis.

Conseils de sécurité importants

La garantie ne couvre pas les dommages causés par le non-respect de ce mode d’emploi. ABUS n’est pas tenu de vous indemniser de vos pertes indirectes !

ABUS décline toute responsabilité pour les dommages causés à des biens ou pour les préjudices individuels causés par de fausses manipulations ou le non-respect des instructions de sécurité. La garantie ne couvre pas de tels cas.

Cet appareil a été fabriqué en conformité avec les normes de sécurité internationales. Veuillez lire attentivement ces conseils de sécurité.

Conseils de sécurité

Alimentation secteur Tension alternative 100–240 V CA, 50–60 Hz (par bloc d’alimentation à 5 V CC) N’utilisez ce produit qu’avec le type d’alimentation électrique indiqué sur l’étiquette. Si vous n’êtes pas sûr du type de courant électrique dans votre maison, demandez-le à votre compagnie d’électricité. Débranchez le produit du secteur avant de commencer toute procédure d’installation ou d’entretien.

Surcharge Ne surchargez pas votre prise de courant, votre rallonge ou votre adaptateur, car ceci peut avoir pour conséquence un feu ou une décharge électrique.

Liquides Protégez l’appareil contre toute pénétration de liquides.

Nettoyage Débranchez le produit de la prise de courant avant le nettoyage. Utilisez un chiffon humide (sans solvants) pour épousseter le produit.

Accessoires Ne pas utiliser d’accessoires non agréés, car ceux-ci peuvent être dangereux ou endommager le produit.

Emplacement

•

Ce dispositif est approprié pour un usage dans un environnement extérieur protégé, ainsi que pour l‘intérieur.

•

Le produit peut être endommagé à cause d’une chute d’une hauteur déjà inférieure.

•

Montez le produit ainsi, de sorte que le rayonnement de soleil direct ne tombe pas sur le capteur d’image du dispositif. Suivez les consignes de montage dans le chapitre correspondant de ce manuel.

•

Ne pas installer l’appareil à proximité d’un radiateur ou d’une bouche d’air chaud.

•

N’installer l’appareil que dans des endroits où la température se situe entre -10° et 50°C.

Francais

Transmission radio La portée de la transmission radio dépend de différents facteurs ambiants. Les circonstances sur le lieu de montage peuvent avoir une influence négative sur la portée. C’est pourquoi il est possible, si le terrain est dégagé entre le récepteur et l’émetteur, d’atteindre une distance allant jusqu’à 200 m, alors que cette distance est nettement inférieure dans les bâtiments. Les facteurs ambiants suivants affectent aussi bien la portée que la fréquence d’images : antennes radio mobiles, lignes de haute tension, lignes électriques, plafonds et cloisons, appareils ayant

la même fréquence radio ou une fréquence voisine. Avertissements Suivez tous les conseils de sécurité et le mode d’emploi avant d’allumer l’appareil !

Suivez ces instructions pour ne pas endommager le cordon d’alimentation ou la fiche :

•

Ne pas modifier ou transformer arbitrairement le cordon d’alimentation ou la fiche.

•

Débrancher le cordon d’alimentation en le tenant par la fiche.

•

Eloigner le plus possible les appareils de chauffage du cordon d’alimentation pour éviter que le revêtement en vinyle ne fonde.

•

Le bloc d’alimentation de la caméra d’extérieur doit être protégé contre l’humidité et les liquides.

Suivez ces instructions. Le non-respect d’une instruction peut entraîner une décharge électrique :

•

N’ouvertez pas le boîtier ou l’alimentation de l’appareil.

•

Ne pas introduire d’objets métalliques ou inflammables dans le produit.

•

Utiliser une protection contre les surtensions afin d’éviter que l’appareil soit endommagé par la foudre.

Ne pas utiliser le produit lorsqu’il est en panne. Si vous continuez à utiliser le produit alors qu’il est

défectueux, vous risquez de l’endommager sérieusement. Contactez votre revendeur local lorsque le

produit tombe en panne.

Assurez-vous que tous les appareils sont déconnectés du circuit de basse tension et de tension d’alimentation pendant l’installation dans un système de vidéosurveillance existant.

Dans le doute, faites monter, installer et câbler votre appareil par un électricien professionnel. Tout branchement incorrect sur le secteur constitue une menace, non seulement pour vous mais aussi pour d’autres personnes. Câblez l’ensemble du système en faisant en sorte que le secteur et le circuit de basse tension restent séparés et qu’ils ne puissent entrer en contact lors d’une utilisation normale ou suite à une défaillance.

Evitez les conditions d’environnement suivantes lors de l’usage:

•

Humidité ou haute humidité atmosphérique

•

Froideur ou chaleur extrême.

•

Pénétration directe du soleil.

•

Poussière ou gaz combustibles, vapeur ou dissolvants.

•

Grandes vibrations.

•

Des forts champs magnétiques, comme à proximité de machines ou haut-parleurs.

•

La caméra ne doit pas être orientée vers le soleil, cela pourrait détruire le capteur.

•

La caméra ne peut pas être installée sur des surfaces instables. Déballage Lorsque vous sortez le dispositif de l’emballage, traitez-le avec grand soin.

En cas d’un dommage eventuel de l’emballage original, testez d’abord le dispositif. Si le dispositif démontre des dommages, renvoyez-le avec l’emballage et informez-vous auprès du service de livraison.

Francais

Contenu

Usage approprié ................................................................................................................................... 28

2. Livraison ................................................................................................................................................ 28

3. Caractéristiques et fonctions .............................................................................................................. 28

4. Description du dispositif...................................................................................................................... 28

4.1.

Aperçu......................................................................................................................................... 28

4.2.

Description de la caméra ............................................................................................................ 29

5. Installation ............................................................................................................................................. 29

5.1.

Couplage des caméras et du moniteur ....................................................................................... 29

5.2.

Montage de la caméra ................................................................................................................ 30

6. Entretien et nettoyage .......................................................................................................................... 31

6.1.

Entretien ..................................................................................................................................... 31

6.2.

Nettoyage ................................................................................................................................... 31

7. Recyclage .............................................................................................................................................. 31

8. Fiche technique .................................................................................................................................... 32

Francais

Numéro d‘article

TVAC16011A

Résolution

640 x 480 Pixel

IR  Filtre IR pivotant (ICR)



Tension d‘exploitation

5VDC

1. Usage approprié

Cette caméra sans fil d’extérieur à infrarouge de 2,4 GHz est un accessoire en option du moniteur 7" (TVAC16001A / TVAC16000A/B) sans fil. Vous avez la possibilité de raccorder jusqu’à 4 caméras au moniteur. Cette problème des La transmission du signal par radio est un avantage partout où la pose de câbles est impossible : la caméra sans fil transmet le signal vidéo au moniteur. En raison de la conversion en signaux numériques, il est possible d’éviter les pannes et les interférences.

Une description détaillée des fonctions se trouve dans le chapitre „3. Caractéristiques et fonctions“.

caméra d’extérieur sans fil à infrarouge de 2,4 GHz vous permet de transmettre sans

signaux vidéo au moniteur sans fil.

2. Livraison

Caméra d’extérieur infrarouge sans fil 2,4 GHz

avec support caméra et matériel de montage

3. Caractéristiques et fonctions

•

Caméra d'extérieur compacte IP66 avec fonction infrarouge pour une vision nocturne

•

Emetteur numérique intégré 2,4 GHz pour la transmission cryptée sans fil de données vidéo

•

Caméra d’extérieur IR à transmission numérique pour l’intégration dans le moniteur radio TVAC16001A / TVAC16000A/B

•

Résolution 640 x 480 Pixel, objectif fixe de 3,6 mm

4. Description du dispositif

4.1.

Aperçu

Blocs d’alimentation avec prises

EU, UK et AU

5 V CC/1 A

Francais







 



















DEL Link









Microphone



Raccordement alimentation en tension 5 V CC/1 A

4.2.

Description de la caméra

Antenne Objectif fixe DEL de mise sous tension

DEL IR Capteur de lumière Support caméra

Touche de pairing



5. Installation

5.1.

Couplage des caméras et du moniteur

Pour coupler une caméra au moniteur, procédez comme suit :

Raccordez les blocs d’alimentation sur les caméras et le moniteur.

Dans le menu «Rég caméra» > «Jumelage» du moniteur, sélectionnez la caméra souhaitée (1–4).

Le système lance un compte à rebours de 60 secondes.

Appuyez pendant ces 60 secondes sur la touche PAIRING du câble de la caméra, jusqu’à ce que la

DEL LINK verte située à l’avant de la caméra commence à clignoter.

En cas de connexion réussie, la DEL LINK verte de la caméra s’allume en permanence.

Attention : Veuillez noter que l’établissement de la connexion peut durer jusqu’à 60 secondes.

Francais

5.2.

Montage de la caméra

À l’aide du support de la caméra, sélectionnez un emplacement adapté pour l’installation. Tracez maintenant les trous de perçage sur la surface de montage et percez-les. Insérez les chevilles livrées et fixez ensuite le support avec les vis.

Attention : Avant de commencer l’installation, assurez-vous que la portée de la transmission radio est disponible sur le lieu d’installation souhaité.

Vous avez la possibilité de faire pivoter le support de 90° pour sélectionner la position souhaitée. Dévissez d’abord la vis sur le côté et réglez l’angle de visée voulu. Serrez enfin la vis afin de fixer le support dans la position voulue.

Vissez ensuite la caméra sur le support et raccordez le bloc d’alimentation à la caméra.

Francais

6. Entretien et nettoyage

6.1.

Entretien

Vérifiez régulièrement l’état physique du produit et contrôlez également si le boîtier démontre des dommages.

Quand vous pensez qu’une utilisation sûre ne peut plus être assurée, déconnectez le produit et veillez qu’il ne puisse pas être utilisé par erreur. Enlevez les batteries.

Vous pouvez considérer qu’une utilisation sûre n’est plus possible quand

•

Le dispositif montre un dommage visible, Le dispositif ne fonctionne plus.

Attention: Le produit ne demande pas d’entretien. A l’intérieur du produit il n’y a pas de pièces qui peuvent

être vérifiées ou réparées, donc ne l’ouvrez jamais.

6.2.

Nettoyage

Nettoyez le produit avec un tissu propre et sec. Si le dispositif est très sal, vous pouvez mouiller le tissu avec de l’eau tiède.

Veillez qu’aucun liquide arrive dans l’intérieur du dispositif, autrement le dispositif sera endommagé. N’employez pas de produits de nettoyage chimiques, autrement la surface du boîtier peut être affectée.

7. Recyclage

Attention : la directive européenne 2011/65/UE réglemente la reprise, le traitement et l'exploitation des appareils électroniques usagés. Ce symbole signifie que, dans un souci de protection de l’environnement, l’appareil en fin de vie ne doit pas être éliminé avec les ordures ménagères ou industrielles mais recyclé conformément aux dispositions légales en vigueur. Le recyclage de votre appareil usagé peut être assuré par les organismes officiels de collecte présents dans votre pays. Respectez les prescriptions locales lors de l’élimination des matériaux. Vous obtiendrez de plus amples détails concernant la collecte (y compris pour les pays ne faisant pas partie de l’Union européenne) auprès des administrations locales. La collecte et le recyclage séparés permettent de préserver les ressources naturelles et d’assurer un recyclage du produit dans le respect des règles de protection de la santé et de l’environnement.

Francais

Numéro de type

TVAC16011A

Fréquence

2,4 GHz

Modulation

GFSK

Puissance d’émission

15 +/- 2 dBm

Sensibilité

-80 dBm

Capteur d’images

1/4" CMOS

Résolution

640 × 480 pixels (VGA)

Nombre de DEL infrarouges

25 DEL infrarouges

Objectif

3,6 mm

Angle de visée

60° (H)/43° (V)

Portée fonction vision nocturne

5 8 m

Filtre orientable IR

oui

Indice de protection IP

IP66

Portée radio

env. 100 m (terrain libre)*

Alimentation électrique

5 V CC/1 A

Consommation de courant

550 mA maxi

Température de fonctionnement

De -10 °C à 50 °C

Dimensions (L × l × H)

150 × 74 × 68 (sans antenne ni support)

Poids

390 g

8. Fiche technique

* La portée dépend des conditions ambiantes (p.ex. antennes radio mobiles, lignes de haute tension,

lignes électriques, plafonds et cloisons, etc.). Dans des conditions défavorables, seules des portées plus faibles peuvent être atteintes !

TVAC16011A

Belangrijke aanwijzingen en FAQ’s over dit product en andere

Versie 1.4

Gebruikershandleiding

producten vindt u op website

www.abus.com/nl/Veiligheid-zelf-geinstalleerd

Nederlands vertaling van de originele Duitse handleiding

Bewaren voor toekomstig gebruik!

Nederlands

Inleiding

Geachte klant, Hartelijk bedankt voor de aankoop van dit product. Hiermee verklaart ABUS Security-Center, dat het draadloze installatietype TVAC16011A voldoet aan de richtlijn

2014/53/EU. Dit apparaat voldoet aan de eisen van de volgende EU-richtlijnen: EMC-richtlijn 2014/30/EU, laagspanningsrichtlijn 2014/35/EG en RoHS-richtlijn 2011/65/EU. De volledige tekst van de EUconformiteitsverklaring is beschikbaar op het volgende internetadres: www.abus.com/product/TVAC16011A

Om deze toestand te behouden en een veilig gebruik te garanderen, dient u als gebruiker deze gebruikershandleiding in acht te nemen!

Lees de complete gebruikershandleiding door voordat u het product in gebruik neemt. Neem alle gebruiks- en veiligheidsinstructies in acht!

Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Als u vragen heeft kunt u contact opnemen met uw installateur of leverancier.

Uitsluiting van aansprakelijkheid

Deze installatiehandleiding is met de grootste zorg samengesteld. Wanneer u desondanks omissies of onnauwkeurigheden vaststelt, verzoeken wij u, ons via het adres op de achterzijde van deze handleiding hiervan op de hoogte te stellen. ABUS Security-Center aanvaardt geen enkele aansprakelijkheid voor technische of typografische fouten en behoudt zich het recht voor, zonder mededeling vooraf, wijzigingen aan te brengen aan het product en/of de

gebruiksaanwijzingen. ABUS Security-Center aanvaardt geen aansprakelijkheid voor directe of indirecte schade die ontstaat op grond van uitvoering, prestaties en gebruik van dit product, Er wordt geen enkele garantie gegeven voor de inhoud van dit document.

Nederlands

Uitleg van de symbolen

Een bliksemschicht in een driehoek geeft een gevaar voor de gezondheid aan, bv. gevaar voor een elektrische schok.

Een uitroepteken in de driehoek wijst in deze handleiding op een belangrijke opmerking die in acht moet worden genomen.

Dit symbool vindt u bij de tips en informatie over gebruik en bediening.

Belangrijke veiligheidswaarschuwing

In geval van schade als gevolg van het niet in acht nemen van deze bedieningsinstructies komt de garantie te vervallen. ABUS is niet aansprakelijk voor eventuele gevolgschade!

ABUS aanvaardt geen aansprakelijkheid voor persoonlijk letsel of schade aan eigendommen voor zover deze het gevolg is van onjuiste handelingen of het niet in acht nemen van de veiligheidsinstructies. In dergelijke gevallen komt de garantie te vervallen.

Dit apparaat is gefabriceerd in overeenstemming met de geldende internationale veiligheidsnormen. Lees deze veiligheidsinstructies s.v.p. zorgvuldig door.

Veiligheidswaarschuwing

Voedingsspanning 100 - 240 V AC wisselspanning, 50 - 60 Hz (via netadapter op 5 V DC) Gebruik dit apparaat uitsluitend met het type netvoeding dat op het etiket is aangegeven. Wanneer u niet zeker bent van de netspanning die aan uw woning wordt geleverd, kunt u contact opnemen met uw plaatselijke energieleverancier. Koppel het apparaat los van het lichtnet voordat u onderhouds- of installatieprocedures uitvoert.

Overbelasting Voorkom overbelasting ven een stopcontact, verlengkabel of adapter. Door overbelasting kan brand of een elektrische schok worden veroorzaakt.

Vloeistoffen Bescherm het apparaat tegen indringen van vloeistoffen.

Reiniging Koppel het apparaat vóór reiniging los van het lichtnet. Gebruik een vochtige doek (geen oplosmiddelen) om stof van het apparaat te verwijderen.

Accessoires Gebruik geen accessoires die niet worden ondersteund. Hierdoor kunnen gevaarlijke situaties ontstaan of kan het apparaat worden beschadigd.

Opstelling

•

Dit camera is zowel geschikt voor een gebruik in een beschermd buitenbereik als voor binnen.

•

Door de val van een reeds kleinere hoogte kan het product beschadigd worden.

•

Monteer de camera product, zodat het direct zonlicht niet op de beeldopnemer van de camera valt. Respecteer de instructies voor de montage in het overeenkomstige hoofdstuk van deze handleiding.

•

Plaats dit apparaat niet in de directe omgeving van een radiator of een andere warmtebron.

•

Plaats het apparaat uitsluitend in omgevingen met een temperatuur van -10° ~ 50°C.

Nederlands

Draadloze transmissie De reikwijdte van de draadloze transmissie is afhankelijk van verschillende omgevingsinvloeden. De plaatselijke omstandigheden op de montageplaats kunnen een negatief effect hebben op de reikwijdte. Daarom kan bij vrij zicht tussen de ontvanger en zender een afstand van maximaal 200 m bereikt worden, in gebouwen echter aanzienlijk korter. De volgende omgevingsinvloeden beperken zowel de reikwijdte als de beeldfrequentie: Antennes voor mobiele telefonie, sterkstroommasten, elektrische kabels, plafonds en wanden, apparatuur

met dezelfde of een nabijgelegen radiofrequentie. Waarschuwingen Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

Neem deze aanwijzingen in acht om beschadigingen aan de stekker of de kabel te vermijden:

•

Breng geen wijzigingen aan in de stekker of de kabel.

•

Verbreek de verbinding met het lichtnet door de stekker vast te houden. Trek de stekker niet aan de kabel uit het stopcontact.

•

Houd verwarmingsbronnen zo ver mogelijk uit de buurt van de netkabel om smelten van de vinylmantel te voorkomen.

•

Het voedingsapparaat van de buitencamera moet worden beschermd tegen vocht en natheid.

Neem deze aanwijzingen in acht. Niet in acht nemen van één of alle aanwijzingen kan een elektrische

schok veroorzaken.

•

De behuizing mag uitsluitend worden geopend voor het plaatsen van een harde schijf. Koppel dit apparaat los van het lichtnet voordat u hiermee begint.

•

Plaats geen metalen of brandbare voorwerpen in het apparaat.

•

Maak tijdens onweer gebruik van een bliksembeveiliging om schade te voorkomen.

Gebruik het apparaat niet wanneer het gebreken vertoont. Er kan ernstige schade ontstaan wanneer u

een defect apparaat blijft gebruiken. Neem contact op met uw leverancier wanneer het apparaat defect is.

Bij installatie in een bestaand videobewakingssysteem dient u er voor te zorgen dat alle apparatuur is losgekoppeld van het lichtnet en de laagspanningsvoedingen.

Bij twijfel wordt geadviseerd om de installatie en de aanleg van de bedrading te laten uitvoeren door een vakkundige elektricien. Onjuiste elektrische aansluitingen op het lichtnet vormen niet alleen een gevaar voor u maar ook voor anderen. Zorg er bij het aansluiten van het volledige systeem voor dat het lichtnet en het laagspanningscircuit gescheiden blijven en tijdens normaal gebruik of bij storing niet met elkaar in contact kunnen komen.

Gelieve de volgende ongunstige omstandigheden tijdens het gebruik te vermijden:

•

Nattigheid of te hoge luchtvochtigheid

•

Extreme koude of warmte

•

Direct zonlicht

•

Stof of brandbare gassen, dampen of oplosmiddelen

•

Sterke vibraties

•

Sterke magnetische velden, zoals in de nabijheid van machines of luidsprekers

•

De camera mag niet tegen de zon in worden gericht, omdat de sensor hierdoor beschadigd kan raken.

•

De camera mag niet op een onvaste ondergrond geïnstalleerd worden. Uitpakken Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Wanneer de verpakking is beschadigd, moet u als eerste het apparaat controleren. Wanneer u beschadigingen aan het apparaat vaststelt, stuurt u dit met verpakking retour en stelt u de vervoerder op de hoogte.

Nederlands

Inhoudsopgave

Gebruik volgens voorschrift ............................................................................................................... 38

2. Leveringsomvang ................................................................................................................................. 38

3. Kenmerken en functies ........................................................................................................................ 38

4. Beschrijving van het toestel ................................................................................................................ 38

4.1.

Overzicht ..................................................................................................................................... 38

4.2.

Beschrijving van de camera ........................................................................................................ 39

5. Installatie ............................................................................................................................................... 39

5.1.

Verbinding van de camera’s en de monitor ................................................................................. 39

5.2.

Cameramontage ......................................................................................................................... 40

6. Onderhoud en reiniging ....................................................................................................................... 41

6.1.

Onderhoud .................................................................................................................................. 41

6.2.

Reiniging ..................................................................................................................................... 41

7. Verwijderen ........................................................................................................................................... 41

8. Technische gegevens .......................................................................................................................... 42

Nederlands

Artikelnummer

TVAC16011A

Resolutie

640 x 480 pixels

IR  IR-zwenkfilter (ICR)



Voedingsspanning

5VDC

1. Gebruik volgens voorschrift

Deze draadloze IR-buitencamera 2,4 GHz vormt een optioneel accessoire bij de 7" draadloze monitor (TVAC16001A / TVAC16000A/B). U kunt maximaal 4 camera’s op de monitor aansluiten. Met deze 2,4 GHz draadloze IRmonitor doorgeven. kunnen worden: de camera geeft het videosignaal draadloos door aan de monitor. Door de conversie in digitale signalen kunnen storingen en interferenties voorkomen worden.

Een gedetailleerde omschrijving van alle functies vindt u in hoofdstuk 3 “kenmerken en functies”.

buitencamera kunt u zonder problemen draadloos videosignalen aan de draadloze

De draadloze signaaltransmissie komt overal van pas waar geen kabels gelegd

2. Leveringsomvang

Draadloze IR-buitencamera 2,4 GHz

incl. camerahouder & montagemateriaal

3. Kenmerken en functies

•

Compacte IP66 buitencamera met infrarood-nachtzichtfunctie

•

Geïntegreerde digitale zender van 2,4 GHz voor de gecodeerde draadloze overdracht van videogegevens

•

Draadloze digitale IR-buitencamera voor de integratie in draadloze monitor TVAC16001A / TVAC16000A/B

•

640 x 480 pixels resolutie, 3,6 mm vast objectief

4. Beschrijving van het toestel

4.1.

Overzicht

Netadapter incl. EU-, AU- en UK-adapter

5 V DC/1 A

Nederlands







 





















IR-LED







Microfoon



Pairing-toets

Aansluiting 5 V DC/1 A

4.2.

Beschrijving van de camera

Antenne Vast objectief Power-LED Link-LED

Lichtsensor Camerahouder

spanningsvoorziening



5. Installatie

5.1.

Verbinding van de camera’s en de monitor

Om een camera met de monitor te verbinden, gaat u als volgt te werk:

Sluit op de camera’s en de monitor de netadapters aan.

Selecteer in het menu van de monitor „Cam Inst” > “Verbind”” de gewenste camera (1 - 4). Het

systeem telt 60 seconden af.

Druk gedurende de 60 seconden op de PAIRING-toets aan de kabel van de camera tot de groene

LINK-LED aan de voorzijde van de camera begint te knipperen.

Bij een succesvolle verbinding brandt de LINK-LED van de camera continu.

Let op: Houd er rekening mee dat het verbinden maximaal 60 seconden kan duren.

Nederlands

5.2.

Cameramontage

Kies met behulp van de camerahouder een geschikte plaats voor de installatie. Teken nu de boorgaten op de ondergrond en boor deze voor. Plaats de meegeleverde pluggen en bevestig daarna de houder met de schroeven.

Let op: Controleer voordat u met de installatie begint of de reikwijdte van de draadloze transmissie op de gewenste installatieplaats voorhanden is.

U kunt de houder 90° draaien om de gewenste positie te kiezen. Maak eerst de schroef aan de zijkant los en stel de gewenste gezichtshoek in. Zet de schroef vervolgens vast om de gewenste positie te fixeren.

Schroef daarna de camera op de houder en verbind de netadapter met de camera.

Nederlands

6. Onderhoud en reiniging

6.1.

Onderhoud

Controleer de staat van het product regelmatig bv. op beschadiging van de behuizing. Wanneer het vermoeden bestaat dat veilig gebruik van het product niet langer gegarandeerd kan worden,

moet het product worden afgekoppeld en moet er voor worden gezorgd dat het niet per abuis kan worden gebruikt. Verwijder de accu.

U kunt ervan uitgaan dat veilig gebruik niet meer mogelijk is wanneer

•

het apparaat zichtbaar is beschadigd of

•

het apparaat niet meer functioneert.

Let op: Dit product is voor de gebruiker onderhoudsvrij. Binnenin het apparaat bevinden zich geen

onderdelen die kunnen worden gecontroleerd of gerepareerd. Het apparaat hoeft dus nooit te worden geopend.

6.2.

Reiniging

Veeg het product af met een schone, droge doek. Wanneer het apparaat sterk vervuild is, kunt u de doek bevochtigen met lauw water.

Let er op dat er geen vloeistoffen in het apparaat terechtkomen, hierdoor kan het apparaat onherstelbaar worden beschadigd. Gebruik geen chemische reinigingsmiddelen. Hierdoor kan het oppervlak van de behuizing worden aangetast.

7. Verwijderen

Let op: De EU-richtlijn 2011/65/EU regelt de reglementaire terugname, behandeling en recyclage van gebruikte elektronische apparaten. Dit symbool betekent dat - in het belang van de bescherming van het milieu - het toestel aan het einde van zijn levensduur conform de geldende wettelijke voorschriften en gescheiden van huishoudelijk afval resp. bedrijfsafval moet worden verwijderd. De afvoer van het af te danken apparaat kan via de desbetreffende officiële inzamelpunten in uw land plaatsvinden. Volg de ter plaatse geldende voorschriften op bij het verwijderen van materialen. Uw lokale autoriteiten verstrekken u zo nodig detailinformatie betreffende het terugnemen (ook in landen, die niet zijn aangesloten bij de Europese Unie). Door het apart verzamelen en recyclen worden de natuurlijke hulpbronnen gespaard en wordt ervoor gezorgd dat bij de recycling van het product alle bepalingen ter bescherming van gezondheid en milieu in acht genomen worden.

Nederlands

Frequentie

2,4 GHz

Modulatie

GFSK

Zendvermogen

15 +/- 2 dBm

Gevoeligheid

-80 dBm

Beeldopnemer

1/4" CMOS

Resolutie

640 × 480 pixels (VGA)

Aantal IR-LED’s

25 IR-LED’s

Objectief

3,6 mm

Gezichtshoek

60° (H)/43° (V)

Reikwijdte nachtkijkfunctie

Ca. 5-8 m

IR-draaifilter

IP-beschermingsklasse

IP66

Draadloze reikwijdte

Ca. 100 m (vrij zicht)*

Stroomvoorziening

5 V DC/1 A

Stroomverbruik

Max. 550 mA

Bedrijfstemperatuur

-10 °C - 50 °C

Afmetingen (l × b × h)

150 × 74 × 68 (zonder antenne en houder)

Gewicht

390 g

8. Technische gegevens

Typenummer TVAC16011A

* De reikwijdte is afhankelijk van de omgevingsomstandigheden (bijv. antennes voor mobiele telefonie,

sterkstroommasten, elektrische kabels, plafonds en wanden, enz.). Onder ongunstige omstandigheden kunnen ook beperkte reikwijdtes bereikt worden!

TVAC16011A

Betjeningsvejledning

Vigtige henvisninger og FAQs vedrørende dette produkt og andre

produkter findes på internetsiden

www.abus.com/eng/Self-installed-security

Version 1.4

Dansk oversættelse af den originale tyske betjeningsvejledning

Opbevares til fremtidig anvendelse!

Dansk

Indføring

Kære kunde. Tak, fordi du har valgt at købe dette produkt. Hermed erklærer ABUS Security-Center, at det trådløse anlæg TVAC16011A er i overensstemmelse med

RED-direktivet 2014/53/EU. Udstyret opfylder desuden kravene i følgende EU-direktiver: EMC-direktiv 2014/30/EU, lavspændingsdirektiv 2014/35/EU samt RoHS-direktiv 2011/65/EU. Den fulde tekst fra EUoverensstemmelseserklæringen findes på følgende internetadresse: www.abus.com/product/TVAC16011A

Som bruger er du forpligtet til at følge denne betjeningsvejledning for at bevare denne tilstand og sikre en farefri brug!

Læs hele betjeningsvejledningen igennem før idrifttagning af produktet og overhold alle betjenings- og sikkerhedshenvisninger!

Alle nævnte firmanavne og produktbetegnelser er de pågældende ejeres varemærker. Alle rettigheder forbeholdt.

Ved spørgsmål henvend Dem da til din forhandler eller installatør!

Hæftelses udelukning

Denne betjeningsvejledning er lavet med den største omhu. Skulle der alligevel være udslag eller unøjagtigheder så meddel os det venligst via den adresse der står på bagsiden af vejledningen. ABUS Security-Center GmbH tager ikke ansvar for teknisk eller typografiske fejl, og forbeholder sig retten til at til enhver tid og uden forudgående advisering at foretage ændringer ved produktet og betjeningsvejledningen. ABUS Security-Center kan ikke stilles til ansvar eller hæftelse for følgeskader ved brug af produktet såvel i drift som ibrugtagning. Der gives ingen garanti for indholdet af dette dokument.

Dansk

Et udråbstegn I en trekant, betyder at man skal kigge i manualen efter vigtige henvisninger..

Garantien forsvinder hvis anbefalinger I manualen ikke følges nøjagtigt. ABUS er ikke

ABUS vil ikke et ansvar for skader af egendom eller personlige skader forsaget af forkert I sådanne tilfælde ophører garantien.

Ikon forklaring

Et lyn i en trekant betyder at der er en helbreds risiko forbundet med elektrisk stød.

Dette symbol findes når der bliver gives vigtige oplysninger.

Vigtige sikkerhedsinformationer

ansvarlig for konsekvenserne af dette!

behandling eller uoverensstemmelse af sikkerhedsinstruktionerne.

Denne enhed er lavet efter internationale sikkerhedsstandarter, læs venligst sikkerheds instruktionerne omhyggeligt.

Sikkerhedsinstruktioner

1. Hoved forsyning

100–240 V AC vekselspænding, 50–60 Hz (via strømforsyning til 5 V DC) Forsyn dette produkt med en strømforsyningstype af typen der star på mærkaten. Hvis du ikke er sikker på hvilken forsyning der findes i dit hjem, kontakt derfor dit lokale elforsyningsfirma. Fjern produktet fra hovedforsyningen før du starter installationen.

2. Overbelastning

Lad vær med at overbelaste en vægkontakt, en forlænger eller en adapter. Dette kan resultere i elektrisk ild eller stød.

3. Væsker

Installer kun enheden i tørre og støvbeskyttede rum, beskyt enheden imod alle slags former for væsker.

4. Rensning

Fjern enheden fra hovedforsyningen. Brug en let dampet klud(Ingen opløsningsmidler) til at støve af produktet.

5. Tilbehør

Lad vær med at bruge tilbehør som ikke er godkendt, dette kan give skader på produktet.

6. Placering

• Dette apparat er både udviklet til anvendelse i beskyttede udendørsområder og til anvendelse indendørs.

• Et fald selv fra lav højde kan beskadige produktet.

• Monter produktet på en sådan måde, at apparatets billedoptager ikke udsættes for direkte sollys.

Vær opmærksom på monteringsoplysningerne i det pågældende kapitel i denne betjeningsvejledning.

• Beskyt enheden med alle former for væsker.

• Placer ikke enheden nær radiatorer ikke varmeblæsere.

• Placer enheden i miljøer med temperaturer imellem -10° ~ 50°C.

Dansk

Under installationen i et eksisterende videoovervågnings system, vær da sikker på at alle enheder er fjerne fra lav og 230 VAC strømforsyninger.

I tvivl, brug derfor en professionel elinstallatør til at installere og opsætte elektricitet til produktet.

ved problemer.

Ved en eventuel beskadigelse på forpakningen da tjek venligst om enheden også har synlige på dette overfor leverandøren.

7. Trådløs overførsel Den trådløse overførsels rækkevidde afhænger af forskellige miljøpåvirkninger. De lokale forhold på monteringsstedet kan påvirke rækkevidden negativt. Derfor kan ved frit udsyn opnås en strækning på indtil 200 m mellem modtageren og senderen, men i bygninger betydeligt mindre. Følgende miljøpåvirkninger begrænser både rækkevidden og billedhastigheden: Mobiltelefonantenner, højspændingsmaster, elektriske ledninger, lofter og vægge, apparater med den samme eller tilstødende trådløse frekvens.

Advarsler

Følg alle sikkerheds instruktioner før at installationen begynder!

1. Følg alle disse bestemmelser for at undgå skader af strømledningen og stikket.

• Lad vær med at ændre strømledningen eller stikket vilkårligt.

• Vær sikker på at afkoble ledningen når du holder i stikket.

• Hold varme enheder så langt væk fra ledningen, for at undgå at vinyl kappen kan smelte.

• Udendørskameraets strømforsyning skal beskyttes mod fugt og væde.

2. Følg disse instruktioner. Hvis ikke, kan det forsage elektrisk stød:

• Åben ikke hovedenheden eller strømforsyningen.

• Lad vær med at indsætte metal eller brandfarlige ting i enheden.

• For at undgå skade ved lyn, brug derfor an overspændings beskytter.

3. Lad vær med at bruge produktet hvis det er gået i stykker. Hvis dette gøres, kan der ske større skade.. Kontakt den lokale leverandør hvis produktet er gået i stykker.

Forkert installation er til fare for dig og andre. Installer det således at ingen frie strømkabler kan komme I kontakt med personer under brug og

Undgå følgende problem atisk e om givelser ved betje ni ngen :

• Våde omgivelser eller for høj luftfugtighed

• Ekstrem kulde eller varme.

• Direkte sollys

• Støv eller brændbare gasser, dampe eller opløsningsmidler

• kraftige rystelser

• kraftige magnetfelter, som f.eks. i nærheden af maskiner eller højtalere.

• Kameraet må ikke rettes mod solen. Det kan medføre ødelæggelse af sensoren.

• Kameraet må ikke installeres på ujævne flader.

Udpakning

Når du pakker apparatet ud skal dette gøres med forsigtighed.

tegn på skade. Såfremt at dette er tilfældet skal du hurtigst muligt returnere/ gøre opmærksom

Dansk

Indholdsfortegnelse

Korrekt anvendelse .............................................................................................................................. 48

2. Leveringsomfang ................................................................................................................................. 48

3. Kendetegn og funktioner ..................................................................................................................... 48

4. Apparatbeskrivelse .............................................................................................................................. 48

4.1.

Overblik ....................................................................................................................................... 48

4.2.

Beskrivelse af kameraet ............................................................................................................. 49

5. Installation ............................................................................................................................................. 49

5.1.

Forbindelse af kameraerne og monitoren .................................................................................. 49

5.2.

Kameramontering ....................................................................................................................... 50

6. Vedligeholdelse og rengøring ............................................................................................................. 51

6.1.

Vedligeholdelse .......................................................................................................................... 51

6.2.

Rengøring ................................................................................................................................... 51

7. Vækanskaffelse .................................................................................................................................... 51

8. Tekniske data ........................................................................................................................................ 52

Dansk

strømforsyning

5 V DC/1 A

Varenummer

TVAC16011A

Opløsning

640 x 480 pixel

IR  IR-drejefilter (ICR)



Driftsspænding

5VDC

1. Korrekt anvendelse

Dette trådløse IR-udendørskamera 2,4 GHz er ekstra tilbehør til den trådløse 7" monitor (TVAC16001A / TVAC16000A/B). Du har mulighed for at forbinde indtil 4 kameraer med monitoren. Med dette trådløse 2,4 GHz IR-udendørskamera kan du uden problemer overføre videosignaler trådløst til den trådløse monitor. Den trådløse signaloverførsel er en fordel over alt, hvor det ikke er muligt at trække kabler: Kameraet overfører videosignalet trådløst til monitoren. På grund af omformningen til digitale signaler kan forstyrrelser og interferenser dermed undgås.

En udførlig funktionsbeskrivelse finder du i kapitel „3. Kendetegn og funktioner“.

2. Leveringsomfang

Trådløst IR-udendørskamera 2,4 GHz

inkl. kameraholder og monteringsmateriale

inkl. EU-, AU- og UK-adapter

3. Kendetegn og funktioner

• Kompakt IP66 udendørskamera med infrarød natsigtfunktion

• Integreret digital 2,4 GHz sender til kodet trådløs overførsel af videodata

• Digitalt, trådløst IR-udendørskamera til integration i TVAC16001A / TVAC16000A/B trådløs monitor

• 640 x 480 pixel opløsning, 3,6 mm fast objektiv

4. Apparatbeskrivelse

4.1.

Overblik

Dansk









Link LED









Mikrofon



Pairing-tast

Tilslutning spændingsforsyning 5 V DC/1 A

Vigtigt:

Vær opmærksom på, at forbindelsesvarigheden kan vare indtil 60 sekunder.





  





 



4.2.

Beskrivelse af kameraet

Antenne Fast objektiv Power LED

IR-LED Lyssensor Kameraholder



5. Installation

5.1.

Forbindelse af kameraerne og monitoren

Gå frem på følgende måde for at forbinde et kamera med monitoren:

1. Tilslut strømforsyningerne til kameraerne og monitoren.

2. Vælg det ønskede kamera (1-4) i monitorens menu “Camera Setup” > ”Pairing”. Systemet tæller nedad fra 60 sekunder.

3. Tryk på PAIRING-tasten på kameraets kabel i de 60 sekunder, indtil den grønne LINK LED på forsiden af kameraet begynder at blinke.

4. Når forbindelsen er etableret, lyser LINK-LED på kameraet konstant.

Dansk

5.2.

Kameramontering

Vælg et egnet sted til installationen ved hjælp af kameraholderen. Tegn nu boringshullerne på underlaget, og bor dem. Sæt de vedlagte dyvler i, og fastgør nu holderen med skruerne.

Du har mulighed for at dreje holderen 90° for at vælge en ønsket position. Løsn først skruen på siden, og indstil den ønskede synsnvinkel. Fastgør derefter skruen for at fastgøre den ønskede position.

Skru derefter kameraet på holderen, og forbind strømforsyningen med kameraet.

Dansk

Vær venligst opmærksom på:

akkumulatorskift, der bliver beskrevet i denne betjeningsvejledning).

Vær opmærksom på, at der ikke kommer væsker ind i apparatet kameraet.

Vigtigt: EU-direktiv 2011/65/EU regulerer den korrekte tilbagetagning, behandling og

miljø overholdes ved genanvendelse af produktet.

6. Vedligeholdelse og rengøring

6.1.

Vedligeholdelse

Kontroller regelmæssigt produktets tekniske sikkerhed, f.eks. skader på kabinettet. Hvis man har en formodning om, at en risikofri drift ikke længere er muligt, skal produktet sættes ud af

drift og sikres mod utilsigtet betjening. Fjern akkumulatorerne. Det kan antages, at en risikofri drift ikke længere er mulig, når

• apparatet har tydelige beskadigelser,

• apparatet ikke længere fungerer

Produktet er vedligeholdelsesfrit for dig. Der er ingen dele i den indvendige del produktet, som kræver kontrol eller vedligeholdelse. Du må aldrig åbne det (bortset fra det

6.2.

Rengøring

Rengør produktet med en ren og tør klud. Ved kraftig tilsmudsning brug en let fugtig klud med lunkent vand.

Anvend ikke kemiske rengøringsmidler, og vær sikker på at der ikke kommer vand ind i

7. Vækanskaffelse

anvendelse af brugte elektronikapparater. Dette symbol betyder, at med henblik på miljøbeskyttelse skal udstyret efter sin levetid bortskaffes i overensstemmelse med de gældende lovmæssige forskrifter og adskilt fra husholdningsaffald og erhvervsaffald. Bortskaffelsen af det brugte udstyr kan foretages på de respektive officielle indsamlingssteder. Følg de lokale forskrifter, når materialerne bortskaffes. Yderligere detaljer om tilbagetagelsen (også for lande uden for EU) får du hos dine lokale myndigheder. ressourcer, og det sikres, at alle bestemmelser vedrørende beskyttelse af sundhed og

Ved hjælp af separat indsamling og genanvendelse skånes de naturlige

Dansk

Frekvens

2,4 GHz

Modulation

GFSK

Sendeeffekt

15 +/- 2 dBm

Følsomhed

-80 dBm

Billedoptager

1/4" CMOS

Opløsning

640 × 480 pixel (VGA)

Antal IR LED'er

25 IR LED’er

Objektiv

3,6 mm

Synsvinkel

60° (H)/43° (V)

Rækkevidde natsigtfunktion

Ca. 5-8 m

IR-drejefilter

IP-kapslingsklasse

IP66

Trådløs rækkevidde

Ca. 100 m (frit udsyn)*

Spændingsforsyning

5 V DC/1 A

Strømforbrug

Maks. 550 mA

Driftstemperatur

-10 °C–50 °C

Mål (L × B × H)

150 × 74 × 68 (uden antenne og holder)

Vægt

390 g

8. Tekniske data

Typenummer TVAC16011A

* Rækkevidden afhænger af omgivelsesbetingelserne (f.eks. mobiltelefonantenner,

højspændingsmaster, elektriske ledninger, lofter og vægge osv.). Under ugunstige betingelser kan der også kun opnås mindre rækkevidder!

TVAC16011A

Istruzioni per I'uso

Avvertenze importanti e FAQ su questo e altri prodotti alla pagina

internet

www.abus.com/it/Sicurezza-con-installazione-fai-da-te

Versione 1.4

Traduzione italiana delle istruzioni per l’uso originali in lingua tedesca.

Conservarle per consultazioni future.

Italiano

Introduzione

Gentile cliente, La ringraziamo per aver acquistato questo prodotto. ABUS Security-Center dichiara che il tipo di dispositivo radio TVAC16011A è conforme alla direttiva RED

2014/53/EU. Questo apparecchio risponde inoltre ai requisiti previsti dalle seguenti direttive europee: direttiva sulla compatibilità elettromagnetica EMC 2014/30/UE, direttiva sulla bassa tensione 2014/35/UE e direttiva RoHS 2011/65/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo internet: www.abus.com/product/TVAC16011A

Al fine di preservare tale stato e garantire un funzionamento sicuro, Lei, in qualità di utente, è tenuto ad osservare queste istruzioni per l'uso.

Prima di mettere in funzione il prodotto legga tutte le istruzioni per l'uso facendo attenzione alle note sull'uso e sulla sicurezza.

Tutti i nomi di aziende e prodotti riportati sono marchi depositati dei rispettivi proprietari. Tutti i diritti riservati.

In caso di dubbi rivolgersi al proprio installatore o rivenditore partner specializzato.

Esclusione di responsabilità

Le presenti istruzioni per l’uso sono state redatte con la massima cura. Se dovesse tuttavia riscontrare omissioni o imprecisioni, La preghiamo di comunicarcele per iscritto all’indirizzo riportato sul retro del manuale. ABUS Security-Center GmbH & Co. KG non si assume alcuna responsabilità per errori tecnici o tipografici e si riserva il diritto di apportare in qualsiasi momento modifiche al prodotto e alle istruzioni per l’uso senza previa comunicazione. ABUS Security-Center non è perseguibile né responsabile per danni diretti e indiretti subiti in relazione all’equipaggiamento, al rendimento e all’impiego del presente prodotto. Non si fornisce alcuna garanzia per il contenuto del presente documento.

Italiano

Descrizione dei simboli

Il simbolo con un fulmine all’interno di un triangolo viene utilizzato quando sussistono pericoli per la salute, ad es. in seguito a scosse elettriche.

Il punto esclamativo all’interno di un triangolo rimanda a note importanti contenute nelle presenti istruzioni per l’uso che è necessario osservare.

Questo simbolo indica consigli particolari e avvertenze sull’uso dell’apparecchio.

Importanti note sulla sicurezza

In caso di danni derivanti dal mancato rispetto delle presenti istruzioni per l’uso, il diritto alla garanzia decade. È esclusa la responsabilità per danni indiretti.

È esclusa la responsabilità per danni a cose o a persone dovuti ad un uso improprio o alla mancata osservanza delle note sulla sicurezza. In tali casi il diritto alla garanzia decade.

Il presente apparecchio è stato fabbricato nel rispetto degli standard di sicurezza internazionali. La preghiamo di leggere con attenzione le seguenti note sulla sicurezza.

Note sulla sicurezza

Alimentazione elettrica Tensione alternata 100–240 V AC, 50–60 Hz (tramite alimentatore a spina su 5 V DC) Collegare l’apparecchio solo a sorgenti di corrente che forniscono la tensione di rete indicata sulla targhetta. Se non conosce con sicurezza l’alimentazione di corrente a Sua disposizione, si rivolga all’azienda elettrica locale. Scollegare l’apparecchio dalla rete di alimentazione elettrica prima di eseguire interventi di manutenzione o installazione.

Sovraccarico

Evitare di sovraccaricare prese di corrente, cavi di prolunga e adattatori, in quanto possono verificarsi incendi o scosse elettriche.

Liquidi

Proteggere l’apparecchio dalla penetrazione di liquidi di qualsiasi genere.

Pulizia

Pulire l’apparecchio solo con un panno umido, senza utilizzare detergenti aggressivi. Scollegare l’apparecchio dalla rete elettrica.

Accessori

Allacciare solo apparecchi espressamente predisposti a tale scopo. In caso contrario possono verificarsi situazioni di pericolo o danni all’apparecchio.

Luogo di installazione

Il presente apparecchio è predisposto sia per l’esercizio in ambienti esterni protetti che in ambienti interni. Il prodotto può danneggiarsi anche cadendo da altezze ridotte. Montare il prodotto in modo tale che i raggi del sole non colpiscano direttamente il sensore di immagini dell’apparecchio. Osservare le avvertenze per il montaggio riportate nel relativo capitolo delle presenti istruzioni per l’uso. Non posizionare l’apparecchio nelle immediate vicinanze di radiatori, forni o altre fonti di calore o ai raggi diretti del sole. Utilizzare l’apparecchio solo in luoghi con temperature che rientrano nell’intervallo di temperature ambiente consentito: -10 °C–50 °C

Italiano

Trasmissione radio

La portata della trasmissione radio dipende da diversi fattori ambientali. Le particolarità specifiche del luogo di montaggio possono influire negativamente sulla portata. Se la visuale tra il ricevitore e il trasmettitore è libera, è possibile raggiungere una distanza massima di 150 m, che tuttavia si riduce molto all’interno di edifici. I seguenti fattori ambientali condizionano sia la portata che il frame rate: antenne per la telefonia mobile, tralicci dell’alta tensione, linee elettriche, soffitti e pareti, apparecchi con radiofrequenza uguale o vicina.

Avvertenze Prima della messa in funzione iniziale devono essere osservate tutte le avvertenze sulla sicurezza e

sull’utilizzo.

Per evitare danni al cavo e alla spina di alimentazione, osservare le seguenti note:

•

Non modificare né manipolare il cavo e la spina di alimentazione.

•

Quando si scollega l’apparecchio dalla rete elettrica, non tirare il cavo di alimentazione bensì la spina.

•

Assicurarsi che il cavo di alimentazione si trovi il più lontano possibile da apparecchi di riscaldamento per evitare lo scioglimento del rivestimento in plastica.

•

L’alimentatore della videocamera esterna deve essere protetto dall’umidità e dall’acqua.

Rispettare le presenti istruzioni. La mancata osservanza può provocare una scossa elettrica:

•

Non aprire mai l’alloggiamento o l’alimentatore.

•

Non infilare oggetti metallici o infiammabili all’interno dell’apparecchio.

•

Per evitare danni dovuti a sovratensioni (ad es. in caso di temporali) utilizzare una protezione contro le sovratensioni

Scollegare immediatamente gli apparecchi difettosi dalla rete elettrica e informare il proprio rivenditore specializzato.

In caso di dubbi non eseguire autonomamente il montaggio, l’installazione e il cablaggio, ma affidarsi a un tecnico. Gli interventi sulla rete elettrica o sull’impianto elettrico svolti in maniera errata o non professionale rappresentano un pericolo non solo per se stessi ma anche per gli altri. Cablare gli impianti in modo tale che i circuiti di alimentazione e di bassa tensione rimangano sempre separati e non siano collegati in nessun punto o non possano essere collegati per un guasto.

Durante l’utilizzo evitare le seguenti condizioni ambientali sfavorevoli:

•

presenza di acqua o umidità troppo elevata

•

temperature al di fuori del campo consentito

•

esposizione diretta ai raggi solari

•

polvere o gas infiammabili, vapori o solventi

•

forti vibrazioni

•

forti campi magnetici, ad esempio in prossimità di macchine o altoparlanti

•

la videocamera non deve essere rivolta verso il sole, in quanto ciò può provocare la distruzione del sensore

•

la videocamera non deve essere installata su superfici instabili

Disimballaggio Maneggiare l’apparecchio con la massima attenzione mentre lo si disimballa.

Se l’imballaggio originale dovesse presentare danni, controllare prima l’apparecchio. Se l’apparecchio risulta danneggiato, rispedirlo con l’imballaggio e informare il servizio consegne.

Italiano

Indice

Utilizzo conforme .................................................................................................................................. 58

2. Dotazione............................................................................................................................................... 58

3. Caratteristiche e funzioni..................................................................................................................... 58

4. Descrizione del prodotto ..................................................................................................................... 58

4.1.

Panoramica ................................................................................................................................. 58

4.2.

Descrizione della videocamera ................................................................................................... 59

5. Installazione .......................................................................................................................................... 59

5.1.

Abbinamento delle videocamere al ricevitore .............................................................................. 59

5.2.

Montaggio della telecamera ........................................................................................................ 60

6. Manutenzione e pulizia ........................................................................................................................ 61

6.1.

Manutenzione ............................................................................................................................. 61

6.2.

Pulizia ......................................................................................................................................... 61

7. Smaltimento .......................................................................................................................................... 61

8. Dati tecnici ............................................................................................................................................ 62

Italiano

Codice articolo

TVAC16011A

Risoluzione

640 x 480 pixel

IR  Filtro orientabile IR (ICR)



Tensione di servizio

5 V DC

1. Utilizzo conforme

Questa videocamera radio a infrarossi esterna a 2,4 GHz è un accessorio opzionale per il monitor-radio LCD da 7“ (TVAC16001A / TVAC16000A/B). Avete la possibilità di collegare fino a 4 videocamere di questo tipo con il radio videosegnali La trasmissione via radio del segnale rappresenta un vantaggio in tutte le situazioni in cui non è possibile posare cavi: la videocamera trasmette il segnale video al monitor senza fili. Grazie alla conversione in segnali digitali è possibile evitare disturbi e interferenze.

Una descrizione approfondita del funzionamento è riportata al capitolo “3. Caratteristiche e funzioni”.

monitor. Con questa videocamera esterna a infrarossi a 2,4 GHz potete trasmettere via

al monitor-radio senza problemi.

2. Dotazione

Videocamera radio esterna a infrarossi a

2,4 GHz, supporto per videocamera e materiale

per il montaggio inclusi

3. Caratteristiche e funzioni

•

Videocamera esterna compatta IP 66 con funzione di visione notturna a infrarossi

•

Trasmettitore digitale integrato da 2,4 GHz per la trasmissione wireless codificata di dati video

•

Videocamera esterna via radio digitale a infrarossi per l’integrazione nel monitor-radio TVAC16001A / TVAC16000A/B

•

Risoluzione 640 x 480 pixel, obiettivo fisso da 3,6 mm

4. Descrizione del prodotto

4.1.

Panoramica

Alimentatore con adattatore EU, AU e UK

5 V DC/1A

Italiano





 

 













Obiettivo fisso





LED Link









Microfono



Collegamento alimentazione 5 V DC/1A

4.2.

Descrizione della videocamera

Antenna

LED Power

LED a infrarossi Fotosensore Supporto della videocamera

Tasto Pairing (abbinamento)

di tensione



5. Installazione

5.1.

Abbinamento delle videocamere al ricevitore

Per abbinare una videocamera a un ricevitore, procedere come segue:

Collegare gli alimentatori alle videocamere e al monitor.

Selezionare la videocamera desiderata nel menu del monitor “Impostazioni videocamera” > “Abbinamento”. Il sistema avvia un conto alla rovescia di 60 secondi.

Durante i 60 secondi, premere il tasto PAIRING (abbinamento) sul cavo della videocamera, finché il LED LINK verde, posto sulla parte anteriore della videocamera, inizia a lampeggiare.

Se il collegamento è riuscito, il LED LINK della videocamera è costantemente acceso.

Attenzione: Considerare che il collegamento può durare fino a 60 secondi.

Italiano

5.2.

Montaggio della telecamera

Con l’ausilio del supporto della videocamera scegliere un punto adatto all’installazione. Contrassegnare ora la posizione dei fori sul fondo e realizzare i fori. Inserire prima i tasselli in dotazione e quindi fissare ora il supporto con le viti.

Attenzione: Prima di procedere all’installazione assicurarsi che la trasmissione radio copra il luogo in cui si desidera eseguire l’installazione.

Per scegliere la posizione desiderata è possibile orientare il supporto di 90°. Allentare prima la vite laterale e quindi regolare l’angolo di osservazione desiderato. In seguito fissare la vite per fissare la posizione desiderata.

In seguito avvitare la videocamera al supporto e collegare l’alimentatore alla videocamera.

Italiano

6. Manutenzione e pulizia

6.1.

Manutenzione

Verificare regolarmente la sicurezza tecnica del prodotto, ad esempio la presenza di danni all’alloggiamento.

Se si presume che non sia più possibile un esercizio sicuro, il prodotto deve essere messo fuori servizio e assicurato contro un esercizio accidentale.

Si deve presumere che non sia più possibile un esercizio sicuro quando

•

l’apparecchio presenta danni evidenti,

•

l’apparecchio non funziona più.

Fare attenzione a quanto segue: Il prodotto non richiede manutenzione da parte dell’utente. All’interno del prodotto non sono

presenti componenti controllabili o riparabili dall’utente; non aprirlo mai.

6.2.

Pulizia

Pulire il prodotto con un panno asciutto e pulito. Per rimuovere lo sporco più ostinato il panno può essere leggermente inumidito con acqua tiepida.

Fare attenzione a non far penetrare liquidi all’interno dell’apparecchio. Non utilizzare detergenti chimici, in quanto la superficie dell’alloggiamento potrebbe danneggiarsi (scolorimento).

7. Smaltimento

Attenzione: La direttiva europea 2011/65/CE disciplina la corretta raccolta, il trattamento e il riciclaggio di apparecchiature elettroniche usate. Questo simbolo significa che, ai fini della tutela ambientale, l'apparecchio deve essere smaltito al termine della sua vita utile conformemente alle prescrizioni di legge in vigore e separatamente dai rifiuti domestici e aziendali. Lo smaltimento del vecchio apparecchio può avvenire nei relativi centri di raccolta ufficiali del proprio Paese. Attenersi alle disposizioni vigenti sul posto per lo smaltimento dei materiali. Per ulteriori informazioni riguardo alla raccolta (anche per i Paesi extracomunitari) rivolgersi alle proprie autorità amministrative. La raccolta separata e il riciclaggio aiutano a preservare le risorse naturali, garantendo l’osservanza di tutte le disposizioni sulla tutela della salute e dell’ambiente in fase di riciclaggio del prodotto.

Italiano

Frequenza

2,4 GHz

Modulazione

GFSK

Potenza di trasmissione

15 +/- 2 dBm

Sensibilità

-80 dBm

Sensore di immagini

1/4" CMOS

Risoluzione

640 x 480 pixel (VGA)

Numero LED a infrarossi

25 LED a infrarossi

Obiettivo

3,6 mm

Angolo di osservazione

60° (O) / 43° (V)

Portata funzione di visione notturna

Filtro infrarossi orientabile

Sì

Grado di protezione IP

IP 66

Portata radio

Ca. 100 m (visuale libera)*

Alimentazione di tensione

5 V DC/1 A

Corrente assorbita

Max 550 mA

Temperatura di esercizio

-10 °C–50 ° C

Dimensioni (P x L x A)

150 x 74 x 68 (senza antenna e supporto)

Peso

390 g

8. Dati tecnici

Codice tipo TVAC16011A

Ca. 5–8 m

* La portata dipende dalle condizioni ambientali (quali antenne per la telefonia mobile, tralicci dell’alta

tensione, linee elettriche, soffitti, pareti ecc.). In condizioni sfavorevoli la portata può essere minore!

TVAC16011A

Instrukcja obsługi

Ważne wskazówki i często zadawane pytania dotyczące tego

produktu, jak również innych produktów można znaleźć na stronie

internetowej

www.abus.com/pl/Zabezpieczenie-do-samodzielnej-instalacji

Version 1.4

Polskie tłumaczenie oryginalnej instrukcji niemieckiej

Przechować do wykorzystania w przyszłości!

Polski

Wprowadzenie

Szanowna Klientko, Szanow n y Kliencie! Dziękujemy za zakup naszego produktu. Firma ABUS Security-Center niniejszym oświadcza, że system radiowy typu TVAC16011A jest zgodny z

wymogami Dyrektywy RED 2014/53/UE. Urządzenie spełnia dodatkowo wymogi następujących dyrektyw UE:

Dyrektywy o kompatybilności elektromagnetycznej 2014/30/UE, Dyrektywy niskonapięciowej 2014/35/UE oraz

Dyrektywy RoHS 2011/65/UE. Pełny tekst deklaracji zgodności UE jest dostępny na poniższej stronie:

www.abus.com/TVAC16011A

Aby zachować ten stan i zapewnić bezpieczną eksploatację, użytkownik musi przestrzegać niniejszej

instrukcji obsługi!

Przed uruchomieniem produktu przeczytaj całą instrukcję obsługi i przestrzegaj wszystkich zasad

bezpieczeństwa!

Wszystkie zawarte w niej nazwy firm i oznaczenia produktów są zarejestrowanymi znakami towarowymi odnośnych właścicieli. Wszystkie prawa zastrzeżone.

W razie wątpliwości zwróć się do instalatora lub sprzedawcy!

Wyłączenie odpowiedzialności cywilnej

Niniejsza instrukcja obsługi została opracowana z najwyższą starannością. Jeżeli mimo to zauważysz w niej braki lub niedokładności, prosimy o ich pisemne zgłaszanie na adres podany na odwrocie niniejszego

podręcznika. ABUS Security-Center GmbH nie odpowiada za błędy techniczne i typograficzne oraz zastrzega sobie

prawo do wprowadzania w każdej chwili bez wcześniejszej zapowiedzi zmian w produkcie i w instrukcjach

obsługi.

ABUS Security-Center nie odpowiada za bezpośrednie i pośrednie szkody następcze, powstałe w związku z wyposażeniem, wydajnością i zastosowaniem produktu. Zawartość niniejszego dokumentu nie jest objęta gwarancją.

Polski

Symbol błyskawicy w trójkącie jest stosowany w celu wskazania na zagrożenie dla

zdrowia, np. porażeniem elektrycznym.

wygaśnięcie roszczeń gwarancyjnych. Nie odpowiadamy za szkody następcze!

Nie odpowiadamy za szkody materialne lub osobowe, spowodowane nieprawidłową

wszelkie roszczenia gwarancyjne!

Objaśnienie symboli

Wykrzyknik w trójkącie oznacza w niniejszej instrukcji obsługi ważne wskazówki, które

muszą być bezwzględnie przestrzegane.

Tym symbolem oznaczane są specjalne rady i wskazówki dotyczące obsługi.

Ważne zasady bezpieczeństwa

Szkody spowodowane nieprzestrzeganiem niniejszej instrukcji obsługi powodują

obsługą lub nieprzestrzeganiem zasad bezpieczeństwa. W takich przypadkach wygasają

Urządzenie zostało wyprodukowane zgodnie z międzynarodowymi standardami bezpieczeństwa. Przeczytaj uważnie poniższe informacje dotyczące zasad bezpieczeństwa.

Zasady bezpieczeństwa

1. Zasilanie elektryczne 100 – 240 V AC, napięcie przemienne, 50 – 60 Hz (zasilacz wtyczkowy do 5 V DC)

Zasilaj urządzenie tylko ze źródła napięcia sieciowego zgodnego z podanym na tabliczce znamionowej. W razie wątpliwości co do parametrów lokalnego zasilania elektrycznego zwróć się do właściwego

zakładu energetycznego. Przed przystąpieniem do konserwacji lub instalacji odłącz urządzenie od

zasilania sieciowego.

2. Przeciążenie

Unikaj przeciążania gniazd sieciowych, przedłużaczy i adapterów, ponieważ może to spowodować pożar

lub porażenie elektryczne.

3. Ciecze Chroń urządzenie przed kontaktem z wszelkimi płynami.

4. Czyszczenie

Czyść urządzenie tylko wilgotną ściereczką bez silnych środków czyszczących. Przed czyszczeniem odłącz urządzenie od sieci.

5. Akcesoria

Podłączaj tylko dedykowane do tego celu urządzenia. W przeciwnym razie może dojść do sytuacji

niebezpiecznych lub uszkodzeń urządzenia.

6. Miejsce ustawienia

Urządzenie jest przewidziane do eksploatacji na zabezpieczonym terenie zewnętrznym oraz we

wnętrzach. Upadek nawet z niewielkiej wysokości może spowodować uszkodzenie produktu.

Zamontuj produkt tak, aby światło słoneczne nie padało bezpośrednio na czujnik obrazowy urządzenia.

Przestrzegaj wskazówek montażowych zawartych w odpowiednim rozdziale niniejszej instrukcji obsługi.

Nie umieszczaj urządzenia w bezpośrednim sąsiedztwie ogrzewania, pieca i innych źródeł ciepła bądź

w miejscu bezpośredniego oddziaływania promieni słonecznych.

Używaj urządzenia tylko w miejscach, w których temperatura otoczenia mieści się w dozwolonym

zakresie -10°C – 50°C.

Polski

W razie wątpliwości nie wykonuj montażu, instalacji i okablowania samodzielnie, lecz zleć ich

stykały się w żadnym miejscu ani nie mogły zostać połączone w wyniku uszkodzenia.

W razie stwierdzenia uszkodzenia oryginalnego opakowania, sprawdź najpierw urządzenie.

jednocześnie przewoźnika.

7. Transmisja radiowa Zasięg transmisji radiowej zależy od wpływu różnych czynników środowiskowych. Lokalne warunki w miejscu zamontowania mogą mieć negatywny wpływ na zasięg. Dlatego przy braku przeszkód między

odbiornikiem i nadajnikiem zasięg może wynieść do 150 m ale w budynkach znacznie mniej.

Poniższe czynniki środowiskowe wpływają negatywnie na zasięg a także na częstotliwość odświeżania

obrazu:

anteny telefonii komórkowej, słupy linii elektroenergetycznych, przewody elektryczne, stropy i ściany,

urządzenia pracujące na tej samej lub podobnej częstotliwości radiowej.

Ostrzeżenia

Przed pierwszym uruchomieniem należy spełnić wszystkie wymagania określone w zasadach bezpieczeństwa i instrukcji obsługi!

1. Przestrzegaj poniższych wskazówek, aby uniknąć uszkodzenia kabla sieciowego i wtyczki sieciowej.

• Nie zmieniaj ani nie manipuluj kablem sieciowym i wtyczką sieciową.

• Odłączając urządzenie od sieci, nie ciągnij za kabel sieciowy, lecz za wtyczkę.

• Dopilnuj, aby kabel sieciowy był maksymalnie oddalony od urządzeń grzejnych, aby zapobiec

stopieniu powłoki kabla wykonanej z tworzywa sztucznego.

• Zasilacz sieciowy kamery zewnętrznej musi być zabezpieczony przed wilgocią i wodą.

2. Przestrzegaj tych wskazówek. Ich nieprzestrzeganie może doprowadzić do porażenia elektrycznego.

• Nigdy nie otwieraj obudowy ani zasilacza.

• Nie wkładaj do wnętrza urządzenia przedmiotów metalowych lub łatwopalnych.

• Aby uniknąć uszkodzeń w wyniku przepięć (np. w czasie burzy), zastosuj zabezpieczenia

przepięciowe.

3. Uszkodzone urządzenia odłącz niezwłocznie od sieci elektrycznej i poinformuj sprzedawcę.

wykonanie specjaliście. Nieprawidłowe i niefachowo wykonywane prace na sieci elektrycznej

i instalacjach wewnętrznych stwarzają niebezpieczeństwo dla użytkownika, a także dla innych osób.

Okabluj instalację tak, aby obwód sieciowy i obwód niskiego napięcia były ułożone osobno i nie

Unikaj wymienionych niżej niekorzystnych warunków otoczenia w czasie eksploatacji urządzenia.

• Wilgoć lub za wysoka wilgotność powietrza.

• Temperatury poza dozwolonym obszarem.

• Bezpośrednie nasłonecznienie.

• Zapylenie, palne gazy, opary lub rozpuszczalniki.

• Silne wibracje.

• Silne pola magnetyczne, występujące np. w pobliżu maszyn lub głośników.

• Kamery nie wolno kierować na słońce, ponieważ może to doprowadzić do zniszczenia czujnika.

• Kamera nie może być instalowana na niestabilnych powierzchniach.

Rozpakowanie

Rozpakowując urządzenie, należy zachować szczególną ostrożność.

W razie stwierdzenia uszkodzeń urządzenia, odeślij je wraz z opakowaniem, informując

Polski

Spis treści

Użycie zgodne z przeznaczeniem ....................................................................................................... 68

2. Zakres dostawy..................................................................................................................................... 68

3. Cechy i funkcje ..................................................................................................................................... 68

4. Opis urządzenia .................................................................................................................................... 68

4.1.

Przegląd ...................................................................................................................................... 68

4.2.

Opis kamery................................................................................................................................ 69

5. Instalacja ............................................................................................................................................... 69

5.1.

Parowanie kamer z monitorem ................................................................................................... 69

5.2.

Montaż kamer ............................................................................................................................. 70

6. Konserwacja i czyszczenie .................................................................................................................. 71

6.1.

Konserwacja ............................................................................................................................... 71

6.2.

Czyszczenie................................................................................................................................ 71

7. Utylizacja ............................................................................................................................................... 71

8. Dane techniczne ................................................................................................................................... 72

Polski

z uchwytem do kamery i materiałami do montażu

5 V DC/1A

Nr artykułu

TVAC16011A

Rozdzielczość

640 x 480 pikseli

IR  Filtr obrotowy IR (ICR)



Napięcie robocze

5 V DC

1. Użycie zgodne z przeznaczeniem

Ta radiowa kamera zewnętrzna IR 2,4 GHz to opcjonalny osprzęt monitora radiowego LCD 7“ (TVAC16001A / TVAC16000A/B). Z jednym monitorem mogą działać maks. 4 kamery. Ta zewnętrzna

kamera radiowa 2,4 GHz IR umożliwia bezproblemowe przesyłanie sygnałów wideo drogą radiową do

monitora radiowego.

Radiowa transmisja sygnałów jest zaletą szczególnie tam, gdzie ułożenie kabli jest niemożliwe: obie

kamery przesyłają sygnał wideo bezprzewodowo do monitora. Konwersja na sygnały cyfrowe umożliwia

wyeliminowanie zakłóceń i interferencji. Szczegółowy opis działania znajduje się w rozdziale „3. Cechy i funkcje“.

2. Zakres dostawy

2 radiowe kamery zewnętrzne IR 2,4 GHz

Zasilacz z adapterem EU, AU i UK

3. Cechy i funkcje

• Kompaktowa kamera zewnętrzna IP66 z funkcją noktowizora na podczerwień

• Zintegrowany nadajnik cyfrowy 2,4 GHz do szyfrowanej bezprzewodowej transmisji danych wideo

• Cyfrowa radiowa kamera zewnętrzna IR do integracji z monitorem radiowym TVAC16001A /

TVAC16000A/B

• Rozdzielczość 640 x 480 pikseli @ 25 fps, obiektyw stałoogniskowy 3,6 mm

4. Opis urządzenia

4.1.

Przegląd

Polski





Obiektyw stałoogniskowy





LED stanu łącza



IR-LED







Mikrofon



Złącze do zasilania

5 V DC/1A

Uwaga:

Pamiętaj, że nawiązywanie połączenia może trwać do 60 sekund.





  











4.2.

Opis kamery

Antena

LED zasilania

Czujnik światła Uchwyt do kamery

Przycisk Pairing

napięciowego



5. Instalacja

5.1.

Parowanie kamer z monitorem

Aby sparować kamerę z monitorem, wykonaj następujące czynności:

1. Podłącz zasilacze sieciowe do kamer i monitora.

2. W menu monitora „Ustawienia kamer“ > „Parowanie“ wybierz odpowiednią kamerę. System zacznie odliczać 60 sekund.

3. Podczas tych 60 minut naciskaj przycisk PAIRING znajdujący się na kablu kamery do momentu, aż zielona dioda LED stanu łącza z przodu kamery zacznie migać.

4. W przypadku nawiązania połączenia dioda LED stanu łącza świeci w sposób ciągły.

Polski

Uwaga:

przeznaczonym do instalacji jest zapewniony.

5.2.

Montaż kamer

Za pomocą uchwytu kamery ustal odpowiednie miejsce instalacji. Zaznacz miejsca do wywiercenia otworów na podłożu i nawierć je. Włóż dostarczone w komplecie kołki rozporowe i zamocuj uchwyt

śrubami.

Przed przystąpieniem do instalacji upewnij się, czy zasięg transmisji radiowej w miejscu

Uchwyt można obrócić o 90° w celu wybrania odpowiedniej pozycji. Najpierw poluzuj śrubę z boku i ustaw

pożądany kąt widzenia. Przykręć śrubę w złączu, aby ustalić pożądaną pozycję.

Następnie przykręć złącze kamery do uchwytu i połącz zasilacz sieciowy z kamerą.

Polski

Uważaj, aby do wnętrza urządzenia nie dostała się jakakolwiek ciecz. powierzchnię obudowy (spowodować odbarwienia).

Uwaga: dyrektywa UE 2011/65/UE reguluje kwestię prawidłowego wycofania z użycia

z przepisami, zapewnia ochronę zdrowia i środowiska.

Pamiętaj:

konserwować, dlatego nie należy go nigdy otwierać.

6. Konserwacja i czyszczenie

6.1.

6.2.

Konserwacja

Sprawdzaj regularnie bezpieczeństwo techniczne produktu, np. czy obudowa nie jest uszkodzona.

Jeżeli są powody do przypuszczenia, że bezpieczna eksploatacja jest niemożliwa, należy wycofać

produkt z eksploatacji i zabezpieczyć przed przypadkowym uruchomieniem. Należy przyjąć, że bezpieczna eksploatacja nie jest możliwa, jeżeli:

• urządzenie ma widoczne uszkodzenia,

• urządzenie nie działa.

Produkt nie wymaga konserwacji. Nie posiada on części, które powinno się sprawdzać lub

Czyszczenie

Czyść produkt czystą, suchą ściereczką. W razie większych zabrudzeń ściereczkę można zwilżyć

letnią wodą.

Nie używaj chemicznych środków czyszczących, ponieważ mogą one uszkodzić

7. Utylizacja

i utylizacji urządzeń elektronicznych oraz obchodzenia się z nimi. Ten symbol oznacza, że w związku z ochroną środowiska urządzenie należy zutylizować po upływie okresu jego żywotności zgodnie z obowiązującymi przepisami prawnymi, oddzielnie od odpadów z gospodarstw domowych oraz odpadów przemysłowych. Utylizacja może być przeprowadzona przez autoryzowane punkty zbiórki w kraju użytkownika. Należy przestrzegać lokalnych przepisów w zakresie utylizacji materiałów. Dodatkowe informacje dotyczące wycofania z użytku (obejmujące również kraje spoza UE) można

uzyskać od organów administracji lokalnej.

oszczędność zasobów naturalnych, a sam recykling, o ile jest realizowany zgodnie

Selektywna zbiórka i recykling umożliwiają

Polski

Częstotliwość

2,4 GHz

Modulacja

GFSK

Moc nadawcza

15 +/- 2 dBm

Czułość

-80 dBm

Czujnik obrazowy

1/4‘‘ CMOS

Rozdzielczość

640 x 480 pikseli (VGA)

Liczba diod IR LED

25 diod IR LED

Obiektyw

3,6 mm

Kąt widzenia

60° (H) / 43° (V)

Zasięg w funkcji noktowizora

Ok. 5 – 8 m

Obrotowy filtr IR

Tak

Stopień ochrony IP

IP 66

Zasięg radiowy

Ok. 100 m (bez przeszkód)*

Napięcie zasilające

5 V DC/1 A

Pobór prądu

Maks. 550 mA

Temperatura pracy

-10°C – 50°C

Wymiary (D x S x W)

150 x 74 x 68 (bez anteny i uchwytu)

Masa

390 g

8. Dane techniczne

Numer typu TVAC16011A

* Zasięg zależy od warunków środowiskowych (np. sąsiedztwo anten telefonii komórkowej, słupów sieci

elektroenergetycznej, przewodów elektrycznych, stropów i ścian, itd.).

W niekorzystnych warunkach faktyczny zasięg może być mniejszy!

TVAC16011A

Manual de instrucciones

Encontrará indicaciones importantes y FAQs sobre éste y muchos otros productos.en la página de

Internet

www.abus.com/es/Seguridad-que-puede-instalar-uno-mismo

Versione 1.4

Traducción española del manual de instrucciones original alemán

Guardar para futuras consultas.

Español

Introducción

Estimado cliente: Le agradecemos la compra de este artículo. Por la presente, ABUS Security-Center declara que el tipo de sistema inalámbrico TVAC16011A cumple con

la directiva RED 2014/53/EU. Este aparato cumple, además, los requisitos de las siguientes directivas de la UE: Directiva de compatibilidad electromagnética 2014/30/U E, Direc ti va de baja tens ión 201 4/3 5/U E y la Directiva RoHS 2011/65/UE. El texto íntegro de la declaración de conformidad UE está disponible en la siguiente dirección de Internet: www.abus.com/product/TVAC16011A

Para conservar este estado y garantizar un funcionamiento exento de peligros, debe tener en cuenta lo expuesto en este manual de instrucci ones .

Antes de poner en funcionamiento el producto, lea todo el manual y respete todas las indicaciones de utilización y seguridad.

Si tiene alguna pregunta, diríjase a su instalador o a su distribuidor especializado.

Exención de responsabilidad

Este manual de instrucciones ha sido elaborado muy detalladamente. Si a pesar de ello usted advirtiera omisiones o imprecisiones, comuníquenoslo por escrito a la dirección indicada al dorso de este manual. ABUS Security-Center GmbH no asume ningún tipo de responsabilidad por los fallos técnicos ni tipográficos y se reserva el derecho a realizar modificaciones en el producto y en los manuales de instrucciones sin previo aviso. ABUS Security-Ce nter no s e hace resp ons a ble de los daños que der ive n direc ta o indirectamente del equipamiento, las prestaciones y el empleo de este producto. No se otorga ninguna garantía por el contenido de esta documentación.

Español

El símbolo con un rayo dentro de un triángulo se utiliza para advertir de un peligro para la integridad física debido, por ejemplo, a una descarga eléctrica.

En el caso de daños provocados por no haber respetado las indicaciones expuestas en responsables de los daños resultantes.

No nos hacemos responsables de los daños personales o materiales provocados por En tales casos se extingue el derecho de garantía.

Explicación de los símbolos

Un signo de admiración dentro de un triángulo señaliza una indicación importante del manual de instrucciones, la cual es imprescindible tener en cuenta.

Este símbolo señaliza consejos e indicaciones útiles para la utilización.

Indicaciones importantes de segurida d

el manual de instrucciones, se extingue el derecho de garantía. No nos hacemos

una utilización incorrecta o por no haber respetado las indicaciones de seguridad.

Este aparato ha sido fabricado en cumplimiento de los estándares internacionales de seguridad. Lea detenidamente las siguientes indicaciones de seguridad.

Indicaciones de seguridad

1. Alimentación de corriente 100-240 V CA de tensión alterna, 50-60 Hz (con la fuente de alimentación: 5/12 V CC) Conecte este aparato solo a fuentes de alimentación que suministren la tensión de red indicada en la placa de características. Si no está seguro de cuál es la tensión de red, pregunte a la empresa distribuidora de electricidad. Desenchufe el aparato de la red de alimentación antes de llevar a cabo trabajos de mantenimiento o instalación.

2. Sobrecarga Evite la sobrecarga en cajas de enchufe, cables alargadores y adaptadores, ya que esto puede provocar un incendio o una descarga eléctrica.

3. Líquidos Proteja el aparato para que no pueda penetrar ningún líquido.

4. Limpieza Limpie el aparato únicamente con un paño húmedo y no utilice agentes de limpieza abrasivos. Para ello se ha de desenchufar el aparato.

5. Accesorios Conecte únicamente los aparatos expresamente previstos para ello. De otro modo se podrían producir situaciones de peligro y daños en el aparato.

6. Lugar de instalación Este aparato está previsto tanto para zo nas exter ior es pr oteg id as como para interiores. Si se cae, aunque sea desde poca altura, se pueden producir daños en el aparato. Monte el aparato de forma que el sol no incida directamente sobre el sensor de imagen. Siga las instrucciones de montaje contenidas en el capítulo correspondiente de este manual de instrucciones. No coloque el aparato muy cerca de calefacciones, hornos u otras fuentes de calor ni bajo la incidencia directa del sol. Utilice el aparato solo en lugares con una temperatura ambiente que esté dentro del margen permitido de -10 °C-50 °C.

Español

En caso de no estar seguro de cómo realizar el montaje, la instalación y el cableado,

defecto.

Si el embalaje original presenta algún desperfecto, compruebe el aparato. En caso de que este presente algún daño, devuélvalo en el embalaje e informe al servicio de reparto.

7. Transmisión inalámbrica La cobertura de la transmisión inalámbrica depende de las condiciones del entorno. Las condiciones concretas del lugar de montaje pueden influir negativamente en la cobertura. Por ello, si no hay obstáculos entre el receptor y el emisor puede alcanzarse una cobertura de 150 m, aunque dentro de edificios será bastante menor. Las siguientes condiciones del entorno pueden reducir la cobertura, así como la frecuencia de imágenes por segundo: antenas de telefonía móvil, postes de líneas de alta tensión, líneas eléctricas, techos y paredes, aparatos con frecuencia de transmisión igual o similar.

Advertencias

Tenga en cuenta las indicaciones de seguridad y de utilización antes de la primera puesta en funcionamiento.

1. Respete las siguientes indicaciones a fin de evitar que se produzcan daños en el cable de red y en el enchufe de red.

• No modifique ni manipule el cable de red ni el enchufe de red.

• Para desenchufar el aparato de la red, no tire del cable de red, sino directamente del enchufe.

• Preste atención a que el cable de red esté lo más alejado posible de fuentes de calor para así

evitar que se derrita el recubrimiento de plástico.

• La fuente de alimentación de la cámara exterior se tiene que proteger de la humedad y el agua.

2. Respete las siguientes instrucciones, pues de lo contrario se podría producir una descarga eléctrica:

1. No abra nunca la carcasa o la fuente de alimentación.

2. No introduzca ningún objeto metálico ni inflamable en el interior del aparato.

3. A fin de evitar que se produzcan daños por sobretensión (por ejemplo, a causa de una tormenta), utilice una protección contra sobretensión.

3. Desenchufe inmediatamente de la red los aparatos defectuosos e informe a su distribuidor.

encárgueselo a un especialista. Los trabajos no profesionales o indebidamente realizados en la red eléctrica o en las instalaciones de viviendas suponen un peligro no solo para usted, sino también para otras personas.

Tienda los cables de las instalaciones de tal forma que los circuitos de red y de baja tensión

discurran siempre separados y que no se unan en ningún punto ni se puedan unir por algún

Evite las siguientes condiciones ambientales perjudiciales durante el funcionamiento:

• Agua o humedad excesiva del aire

• Temperaturas fuera del margen permitido

• Radiación directa del sol

• Polvo o gases, vapores o disolventes inflamables

• Fuertes vibraciones

• Campos magnéticos de gran intensidad, como cerca de máquinas o altavoces

• Orientación de la cámara en direcci ón al sol, lo que pu ede des truir el sens or

• Instalación de la cámara sobre superficies inestables

Desembalaje

Manipule el aparato con extremo cuidado al desembalarlo.

Español

Índice

Uso adecuado ....................................................................................................................................... 78

2. Volumen de entrega ............................................................................................................................. 78

3. Características y funciones ................................................................................................................. 78

4. Descripción del aparato ....................................................................................................................... 78

4.1.

Vista general ............................................................................................................................... 78

4.2.

Descripción de la cámara ........................................................................................................... 79

5. Instalación ............................................................................................................................................. 79

5.1.

Emparejamiento de la cámara y el monitor ................................................................................ 79

5.2.

Montaje de las cámaras ............................................................................................................. 80

6. Mantenimiento y limpieza .................................................................................................................... 81

6.1.

Mantenimiento ............................................................................................................................ 81

6.2.

Limpieza ..................................................................................................................................... 81

7. Gestión de residuos ............................................................................................................................. 81

8. Datos técnicos ...................................................................................................................................... 82

Español

Cámara inalámbrica IR de exteriores de

de montaje

Fuente de alimentación incl. adaptador EU,

5 V CC/1 A

N.° de artículo

TVAC16011A

Resolución

640 x 480 píxeles

IR  Filtro IR basculante (JCR)



Tensión de funcionamiento

5 V CC

1. Uso adecuado

Esta cámara de exteriores IR inalámbrica de 2,4 GHz es un accesorio optativo del monitor LCD inalámbrico de 7”(TVAC16001A / TVAC16000A/B). El monitor permite la conexión de hasta 4 cámaras. Con esta cámara de exteriores IR inalámbrica usted puede transmitir sin problemas señales de vídeo por radiofrecuencia al monitor inalámbrico. La transmisión por radiofrecuencia de la señal supone una ventaja si no se pueden tender cables. La cámara transmite la señal de vídeo de forma inalámbrica al monitor. La conversión digital de las señales permite evitar fallos e interferencias.

Encontrará una descripción detallada del funcionamiento en el capítulo 3 “Características y funciones”.

2. Volumen de entrega

2,4 GHz incl. soporte de la cámara y material

AU y UK

3. Características y funciones

• Cámara de exteriores compacta IP 66 con visión nocturna por infrarrojos

• Emisor digital integrado de 2,4 GHz para la transmisión cifrada inalámbrica de datos de vídeo

• Cámara digital de exteriores IR inalámbrica para integración con monitor inalámbrico TVAC16001A /

TVAC16000A/B

• Resolución de 640 x 480 píxeles, objetivo fijo de 3,6 mm

4. Descripción del aparat o

4.1.

Vista general

Español





Objetivo fijo





LED de conexión



LED IR







Micrófono



Conexión a tensión de 5 V CC/1A

Atención:

Tenga en cuenta que la conexión puede tardar hasta 60 segundos en establecerse.





  











4.2.

Descripción de la cámara

Antena

LED de alimentación

Fotocelda Soporte de la cámara

Botón de emparejamiento

alimentación



5. Instalación

5.1.

Emparejamiento de la cámara y el monitor

Para emparejar una cámara con el monitor proceda como sigue:

1. Conecte las fuentes de alimentación a la cámara y al monitor.

2. Seleccione la cámara deseada en el menú del monitor “Ajustes de cámara” > “Emparejamiento”. El sistema comienza una cuenta atrás de 60 segundos.

3. Durante los 60 segundos pulse la tecla PAIRING en el cable de la cámara hasta que el LED verde DE CONEXIÓN en la parte delantera de la cámara empiece a parpadear.

4. Cuando ha tenido lugar la conexión, se ilumina el LED DE CONEXIÓN de la cámara de forma permanente.

Español

Atención:

suficiente para llegar al lugar elegido.

5.2.

Montaje de las cámaras

Seleccione un lugar adecuado de instalación con el soporte de la cámara. Marque los orificios de fijación en la superficie de apoyo y taládrelos. A continuación, introduzca en ellos los tacos adjuntos y fije el soporte con los tornillos.

Antes de comenzar la instalación, ase gúres e de que la distanc ia de tra nsmisión sea

Tiene la posibilidad de girar 90° el soporte para fijar la posición que desee. A continuación, afloje el tornillo lateral y ajuste el ángulo de visión que dese; después, apriete el tornillo de nuevo para fijar la posición establecida.

Finalmente, atornille la cámara al soporte y conecte la fuente de alimentación a la cámara.

Español

Evite que entren líquidos en el aparato. No utilice limpiadores químicos; estos pueden dañar (desteñir) la superficie de la carcasa.

Atención: La directiva UE 2011/65/UE regula la recogida, tratamiento y reciclaje de los

protección de la salud y el medio ambiente.

Tenga en cuenta lo siguiente:

deba controlar o mantener en el interior del aparato; no lo abra nunca.

6. Mantenimiento y limpieza

6.1.

6.2.

Mantenimiento

Compruebe regularmente la seguridad técnica del producto, por ejemplo, si está dañada la carcasa. Cuando no esté garantizado un funcionamiento seguro, ponga fuera de funcionamiento el aparato y

evite que pueda ponerse en marcha de nuevo involuntariamente. El funcionamiento seguro no está garantizado si:

• El aparato presenta daños visibles.

• El aparato no funciona.

El producto no requiere ningún mantenimiento por su parte. No hay ningún componente que

Limpieza

Limpie el producto con un paño limpio y húmedo. En caso de estar muy sucio, el paño se puede humedecer con agua templada.

7. Gestión de residuos

aparatos electrónicos al finalizar su vida útil. Este símbolo indica que, para proteger el medio ambiente, al final de su vida útil el aparato debe eliminarse conforme a las normas establecidas por la ley, separándolo de la basura doméstica o industrial. La eliminación del aparato usado se puede realizar a través de distintos puntos de recogida oficiales disponibles en su país. Siga las normas locales en materia de eliminación de materiales. La Administración de su localidad le podrá ofrecer otros detalles relativos a la recogida (también en los países no miembros de la UE). separación y el reciclaje de materiales protegen los recursos naturales y garantizan que durante el reciclaje del producto se respeten todas las disposiciones relativas a la

Español

Frecuencia

2,4 GHz

Modulación

GFSK

Potencia de emisión

15 +/- 2 dBm

Sensibilidad

-80 dBm

Sensor de imagen

1/4‘‘ CMOS

Resolución

640 x 480 píxeles (VGA)

Número de LEDs de infrarrojos

Objetivo

3,6 mm

Ángulo de visión

60° (H)/43° (V)

Alcance función de visión nocturna

Filtro de IR basculante

Sí

Clase de protección IP

IP 66

Cobertura

aprox. 100 m (sin obstáculos)*

Alimentación de tensión

5 V CC/1 A

Consumo de corriente

Máx. 550 mA

Temperatura de funcionamiento

-10 °C-50 °C

Dimensiones (An x P x Al)

150 x 74 x 68 (sin antena y soporte)

Peso

390 g

8. Datos técnicos

Código de referencia TVAC16011A

Aprox. 5-8 m

* La distancia máxima de transmisión depende de las condiciones del entorno (por ej., antenas de

telefonía móvil, postes de líneas de alta tensión, líneas eléctricas, techos y paredes, etc.). En condiciones adversas solo se alcanzan distancias de transmisión menores.

TVAC16011A

Bruksanvisning

Viktiga anvisningar och vanliga frågor om denna och andra

produkter hittar du på webbplatsen

www.abus.com/Sicherheit-selbst-installiert

Version 1.4

Svensk översättning av den tyska originalbruksanvisningen.

Spara för framtida användning!

Svenska

Inledning

Bästa kund! Vi vill tacka dig för att du har valt denna produkt. Härmed försäkrar ABUS Security-Center att typen av trådlös anläggning TVAC16011A överensstämmer med

radioutrustningsdirektivet 2014/53/EU. Enheten uppfyller dessutom kraven i följande EU-direktiv: EMCdirektivet 2014/30/EU, lågspänningsdirektivet 2014/35/EU samt RoHS-direktivet 2011/65/EU. Den fullständiga texten i EU-försäkran om överensstämmelse är tillgänglig under följande webbadress:

www.abus.com/product/TVAC16011A

För att bibehålla detta skick och säkerställa säker drift måste du som användare följa den här bruksanvisningen!

Läs igenom hela bruksanvisningen innan du börjar använda produkten och följ alla användnings- och säkerhetsanvisningar!

Alla företagsnamn och produktbeteckni n g ar som omnämns är varumärken som tillhör respektive ägare. Alla rättigheter förbehållna.

Vänd dig till din installatör eller återförsäljare om du har frågor!

Ansvarsfriskrivning

Den här bruksanvisningen har utarbetats med största omsorg. Om du upptäcker några felaktigheter eller brister, vänligen meddela oss detta skriftligen till adressen på handbokens baksida. ABUS Security-Center GmbH ansvarar inte för tekniska eller typografiska fel och förbehåller sig rätten att när som helst och utan förvarning göra ändringar på produkten och i bruksanvisningarna. ABUS Security-Center ansvarar inte för direkta eller indirekta följdskador som uppstår i samband med den här produktens utrustning, effekt eller användning. Det ges ingen garanti för innehållet i det här dokumentet.

Svenska

Symbolen med en blixt i triangeln används för att ange risk för hälsoskador, t.ex. på grund av elektrisk stöt.

upphör garantin att gälla. Vi tar inget ansvar för följdskador!

Vi tar inget ansvar för sak- och personskador som kan härledas till felaktig användning garantianspråk att gälla!

Symbolförklaring

Ett utropstecken i triangeln markerar viktiga anvisningar i bruksanvisningen som måste följas.

Den här symbolen visas när du får särskilda tips och anvisningar om hur produkten används.

Viktiga säkerhetsanvisningar

Vid skador som uppstår på grund av att anvisningarna i bruksanvisningen inte har följts

eller till att säkerhetsanvisningarna inte har följts. I sådana fall upphör alla

Den här produkten har tillverkats under iakttagande av internationella säkerhetsstandarder. Läs uppmärksamt igenom följande säkerhetsanvisningar.

Säkerhetsanvisningar

1. Strömförsörjning 100–240 V AC växelspänning, 50–60 Hz (via nätadapter till 5 V DC) Anslut endast produkten till en strömkälla som har samma nätspänning som anges på typskylten. Kontakta din elleverantör om du är osäker på vilken nätspänning som gäller på användningsplatsen. Bryt strömtillförseln till apparaten innan du påbörjar underhålls- eller installationsarbeten.

2. Överbelastning Undvik att överbelasta eluttag, förlängningskablar eller adaptrar eftersom det kan orsaka eldsvådor eller elektriska stötar.

3. Vätskor Skydda apparaten mot inträngande vätskor av alla slag.

4. Rengöring Rengör apparaten endast med en fuktig trasa utan starka rengöringsmedel. Vid rengöringen ska strömtillförseln till apparaten brytas.

5. Tillbehör Anslut endast apparater som uttryckligen är avsedda för det. Annars kan det uppstå risksituationer eller skador på produkten.

6. Uppställningsplats Produkten kan användas såväl i skyddad utomhusmiljö som i inomhusmiljö. Även vid fall från låga höjder riskerar produkten att skadas. Montera produkten på sådant sätt att apparatens bildinspelare inte utsätts för direkt solljus. Observera monteringsanvisningarna i motsvarande kapitel i denna bruksanvisning. Placera inte produkten i direkt närhet av värmeaggregat, ugnar, andra värmekällor eller i direkt solljus. Använd apparaten bara på platser med temperaturer i det tillåtna omgivningstemperaturområdet -10 °C– 50 °C.

Svenska

Låt en behörig installatör utföra montering, installation och kabeldragning om du är osäker på

aldrig är anslutna till varandra och inte heller kan anslutas till varandra på grund av störningar.

Om originalförpackningen är skadad ska du kontrollera produkten direkt. Om produkten uppvisar skador, skicka tillbaka den med förpackningen och informera speditören.

7. Radioöverföring Radioöverföringens räckvidd påverkas av de omgivande miljöförhållandena. De lokala förhållandena på monteringsplatsen kan eventuellt påverka räckvidden negativt. Råder det fri sikt mellan mottagaren och sändaren kan en räckvidd på upp till 150 m uppnås. I byggnader är denna räckvidd dock mycket kortare. Både räckvidden och bildfrekvensen kan påverkas av följande förhållanden: mobiltelefonantenner, starkströmsledningar, elledningar, tak och väggar samt produkter med samma eller närliggande radiofrekvens.

Varningar

Alla säkerhets- och användningsanvisningar måste läsas innan produkten används för första gången!

1. Observera följande anvisningar för att undvika skador på nätkabel och nätkontakt:

• Förändra eller manipulera inte nätkabeln och nätkontakten.

• Dra inte i nätkabeln när du bryter strömtillförseln till apparaten, utan håll i kontakten.

• Se till att nätkabeln befinner sig så långt bort som möjligt från värmeaggregat, så att

plastmanteln inte smälter.

• Utomhuskamerans nätaggregat måste skyddas mot fukt och väta.

2. Följ de här anvisningarna. Vid åsidosättande kan det uppstå elektriska stötar:

• Öppna aldr ig huset el ler nä tdel en.

• Stick inte in metallföremål eller brandfarliga föremål i produkten.

• Använd ett överspänningsskydd för att förhindra skador på grund av överspänning (t.ex. genom

åskväder).

3. Bryt omedelbart strömtillförseln till defekta produkter och informera din återförsäljare.

hur dessa arbeten ska utföras. Felaktigt eller oprofessionellt utförda arbeten på elnätet och den elektriska utrustningen utgör en fara inte bara för dig, utan även för andra människor.

Utför installationen på sådant sätt att matningskretsen och lågspänningskretsen alltid är åtskilda,

Undvik följande omgivningsförhållanden vid användning:

• Fukt eller för hög luftfuktighet

• Temperaturer utanför det tillåtna området

• Direkt solljus

• Damm eller brännbara gaser, ångor eller lösningsmedel

• Kraftiga vibrationer

• Starka magnetfält, t.ex. i närheten av maskiner och högtalare

• Kameran får inte riktas mot solen då detta kan leda till att sensorerna förstörs

• Kameran får inte installeras på instabila ytor

Uppackning

Hantera produkten med största varsamhet under uppackningen.

Svenska

Innehållsförteckning

Ändamålsenlig användning ................................................................................................................. 88

2. Leveransomfattning ............................................................................................................................. 88

3. Egenskaper och funktioner ................................................................................................................. 88

4. Apparatbeskrivning .............................................................................................................................. 88

4.1.

Överblick ..................................................................................................................................... 88

4.2.

Beskrivning av kameran ............................................................................................................. 89

5. Installation ............................................................................................................................................. 89

5.1.

Parning av kameran och monitorn ............................................................................................. 89

5.2.

Kameramontering ....................................................................................................................... 90

6. Underhåll och rengöring ...................................................................................................................... 91

6.1.

Underhåll .................................................................................................................................... 91

6.2.

Rengöring ................................................................................................................................... 91

7. Avfallshantering ................................................................................................................................... 91

8. Tekniska data ........................................................................................................................................ 92

Svenska

kamerahållare och monteringsmaterial

5 V DC/1 A

Artikelnummer

TVAC16011A

Upplösning

640 x 480 pixlar

IR  Vridbart IR-filter (ICR)



Driftspänning

5 V DC

1. Ändamålsenlig användning

Den här trådlösa IR-utomhuskameran 2,4 GHz är ett tillvalstillbehör till den trådlösa 7“ monitorn (TVAC16001A / TVAC16000A/B). Det går att ansluta upp till 4 kameror till monitorn. Med denna 2,4 GHz trådlösa IR-utomhuskameran kan du överföra videosignaler via radioöverföring till den trådlösa monitorn utan problem. Signalöverföring via radio lämpar sig för alla ställen där det är svårt eller omöjligt att dra kablar. Kameran överför videosignalen trådlöst till bildmonitorn. Tack vare omvandlingen till digitala signaler kan risken för störningar och interferenser undvikas.

En utförlig funktionsbeskrivning finns i kapitlet ”3. Egenskaper och funktioner”.

2. Leveransomfattning

Trådlös IR-utomhuskamera 2,4 GHz inkl.

Nätaggregat inkl. EU-, AU- och UK-adapter

3. Egenskaper och funktioner

• Kompakt IP66 utomhuskamera med IR-nattfunktion

• Integrerad digital 2,4 GHz-sändare för krypterad, kabelfri överföring av bilddata

• Digital trådlös IR-utomhuskamera för integration med den trådlösa bildskärmen TVAC16001A /

TVAC16000A/B

• 640 x 480 pixlar, 3,6 mm fast objektiv

4. Apparatbeskrivning

4.1.

Överblick

Svenska





Fast objektiv





LINK-lysdiod



IR-LED







Mikrofon



Strömförsörjningsanslutning 5 V DC/1 A

OBS:

Observera att anslutningen kan ta upp till 60 sekunder.





  











4.2.

Beskrivning av kameran

Antenn

Power-lysdiod

Fotodetektor Kamerahållare

Pairing-knapp



5. Installation

5.1.

Parning av kameran och monitorn

Gör så här för att para kameran med monitorn:

1. Anslut nätdelarna till kamerorna och monitorn.

2. Välj önskad kamera i monitormenyn ”Kamerainställningar” > ”Parning”. Systemet räknar ner från 60 sekunder.

3. Under dessa 60 sekunder, tryck på PAIRING-knappen på kamerakabeln tills den gröna LINKlysdioden på kamerans framsida börjar att blinka.

4. När anslutningen är klar lyser LINK-lysdioden med ett fast sken.

Svenska

OBS:

monteringsplatsen är tillräcklig för din installation.

5.2.

Kameramonteringd

Välj ut en lämplig installationsplats med hjälp av kamerahållaren. Markera sedan borrhålen på underlaget och förborra dem. Använd först de medföljande pluggarna och fäst dem i hållaren med skruvarna.

Innan du påbörjar installationen, försäkra dig om att radioöverföringens räckvidd på

Du kan svänga hållaren 90° för att välja önskad position. Lossa först skruven på sidan och ställ in önskad blickvinkel. Fixera därefter skruven för att fixera önskad position.

Skruva sedan fast kameran på hållaren och anslut nätdelen till kameran.

Svenska

Se dock till att ingen vätska tränger in i apparaten. Använd inga kemiska rengöringsmedel – dessa kan skada höljets yta (missfärgningar).

OBS: EU-direktivet 2011/65/EU reglerar korrekt insamling, hantering och återvinning

och alla miljö- och hälsoskyddsbestämmelser följs när produkten återvinns.

Observera:

underhållas eller kontrolleras. Öppna den aldrig.

6. Underhåll och rengöring

6.1.

6.2.

Underhåll

Kontrollera regelbundet produktens tekniska säkerhet, t.ex. skador på höljet. Om det kan antas att produkten inte längre kan användas på ett säkert sätt, ska den tas ur drift och

säkras så att den inte kan användas oavsiktligt. Man kan anta att produkten inte längre kan användas på ett säkert sätt om

• den har synliga skador

• den inte längre fungerar

Produkten är underhållsfri för dig. Produkten innehåller inga komponenter som behöver

Rengöring

Rengör produkten med en ren, torr trasa. Vid kraftig smuts kan trasan fuktas lätt med ljummet vatten.

7. Avfallshantering

av använda elektronikprodukter. Den här symbolen innebär att enheten, av miljöskäl, måste avfallshanteras åtskild från hushållsavfall och kommersiellt avfall och i enlighet med lagstadgade föreskrifter när den är förbrukad. Uttjänta enheter kan lämnas till officiella återvinningsanläggningar i ditt land. Följ lokala föreskrifter vid avfallshantering av material. För mer information om återvinning (även för länder utanför EU), kontakta de lokala myndigheterna.

Separat insamling och återvinning skyddar naturresurserna

Svenska

Frekvens

2,4 GHz

Modulering

GFSK

Överföringseffekt

15 +/- 2 dBm

Känslighet

-80 dBm

Bildinspelare

1/4" CMOS

Upplösning

640 x 480 pixel (VGA)

Antal IR-lysdioder

25 IR-lysdioder

Objektiv

3,6 mm

Blickvinkel

60° (H) / 43° (V)

Räckvidd nattfunktion

ca 5–8 m

IR vridbart filter

IP kapslingsklass

IP66

Räckvidd för fjärrstyrning

Ca 100 m (fri sikt)*

Spänningsförsörjning

5 V DC/1 A

Strömförbrukning

Max. 550 mA

Drifttemperatur

-10 °C–50 ° C

Mått (L x B x H)

150 x 74 x 68 (utan antenn och hållare)

Vikt

390 g

8. Tekniska data

Typnummer TVAC16011A

* Räckvidden påverkas av de omgivande förhållandena (t.ex. mobiltelefonantenner,

starkströmsledningar, elledningar, tak och väggar etc.). Vid ogynnsamma förhållanden finns risken att räckvidderna blir ännu sämre.







D Impressum

Diese Bedienungsanleitung ist eine Publikation der ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art,

z.B. Fotokopie, Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der schriftlichen Genehmigung des Herausgebers. Nachdruck, auch auszugsweise, verboten.

Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung. Änderung in Technik und Ausstattung vorbehalten.

These operating instructions are published by ABUS Security-Center GmbH & Co.KG, Linker Kreuthweg 5, 86444 Affing, Germany. No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or storage in electronic data processing equipment, without the express written consent of the publisher.

The operating instructions reflect the current technical specifications at the time of print. We reserve the right to change the technical or physical specifications.

Cette notice est une publication de la société ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Tour droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une autorisation préalable écrite de l’éditeur. Impression, même partielle, interdite.

Cette notice est conforme à la règlementation en vigueur lors de l’impression. Données techniques et conditionnement soumis à modifications sans aucun préalable.

Deze gebruiksaanwijzing is een publicatie van ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie, microfilm of opgeslagen in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming van de uitgever. Nadruuk, ook in uittreksel, verboden.

Imprint

Note de l’éditeur

Impressum

Deze gebrujiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan. Wijzigingen in techniek en uitrusti ng vo or beh oud en.

Denne betjeningsvejledning er publiceret af ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing, Germany. Der må ikke foretages kopiering, inklusive oversættelser, fotokopierng, mikrofilms optagelse af proces udstyr uden forudgående tilladelse fra udgiveren.

Denne brugervejledning reflekterer de kendte til dato tekniske specifikationer. Vi forbeholder os retten til at ændre frit og uden forudgående advisering.

Redaktionel note



Questo manuale è una pubblicazione del Consiglio di sic ur ezza ABUS-Center GmbH & Co. KG, Linker Kreuthweg 5, 86444 Affing. Tutti i diritti riservati compresa la traduzione. Nessuna riproduzione, ad esempio Fotocopiatrice, microfilm, o in attrezzature per il trattamento elettronico di dati, senza il permesso scritto dell'editore. La riproduzione in qualsiasi forma.

Questo diritto di cambiare lo stato dell'arte della stampa. Cambiamenti nella tecnologia e le attrezzature.

Niniejsza instrukcja obsługi jest publikacją ABUS Security-Center GmbH & Co. KG, Linker Kreuthweg 5,

86444 Affing. Wszystkie prawa, także do tłumaczenia, zastrzeżone. Reprodukcje wszelkiego rodzaju, np.

fotokopia mikrofilm oraz zapis w elektronicznych systemach przetwarzania danych wymagają pisemnej zgody wydawcy. Przedruk, także we fragmentach, zabroniony.

Niniejsza instrukcja obsługi odzwierciedla stan faktyczny w dacie złożenia do druku. Zmiany techniczne i zmiany wyposażenia zastrzeżone

Impronta

Nota redakcyjna

Pie de imprenta

Este manual es una publicación de la Seguridad AB U S -Center GmbH & Co. KG, enlazador Kreuthweg 5, 86444 Affing. Todos los derechos reservados, incluyendo traducciones. Queda prohibida la reproducción, por ejemplo, Fotocopia, microfilm, o en los datos de los equipos electrónicos de procesamiento, sin la mautorización por escrito de la editorial. No puede ser reproducido en cualquier forma.

Este derecho para cambiar el estado de la técnica de la impresión. Los cambios en la tecnología y el equipo.

Kontakt

Denna publikation kommer från ABUS Security-Center GmbH & Co KG, Linker Kreuthweg 5, 86444 Affing, Tyskland. Alla rättigheter, inklusive översättning, förbehållna. Alla typer av reproduktion, till exempel fotokopiering, mikrofilmning eller lagring i elektronisk utrustning för databehandling kräver skriftligt tillstånd från utgivaren. Mångfaldigande, helt eller delvist, är förbjudet.

Denna bruksanvisning motsvarar vid tryckningen aktuell teknisk nivå. Förändringar av teknik och utrustning förbehållna.

ABUS TVAC16011A User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual

TVAC16011A

TVAC16011A

Version 1.4

Bedienungsanleitung

Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle Rechte vorbehalten.

Sicherheitshinweise

Warnungen Vor der ersten Inbetriebnahme sind alle Sicherheits- und Bedienhinweisung zu beachten!

Die Kamera darf nicht auf unbeständigen Flächen installiert werden. Auspacken Während Sie das Gerät auspacken, handhaben sie dieses mit äußerster Sorgfalt.

1. Bestimmungsgemäße Verwendung

2. Lieferumfang

3. Merkmale und Funktionen

4. Gerätebeschreibung

Überblick

Beschreibung der Kamera

5. Installation

Paarung der Kameras und des Monitors

Kameramontage

6. Wartung und Reinigung

Wartung

Reinigung

7. Entsorgung

8. Technische Daten

1. Intended Use

2. Scope of delivery

3. Features and functions

4. Description of device

Overview

Camera description

5. Installation

Pairing the camera and monitor

Installing the camera

6. Maintenance and clean in g

Maintenance

Cleaning

7. Disposal

8. Technical data

TVAC16011A

Manuel utilisateur

Version 1.4

Tous les noms de sociétés et de produits mentionnés dans les notices sont des marques déposées. Tous droits réservés.

Conseils de sécurité

la même fréquence radio ou une fréquence voisine. Avertissements Suivez tous les conseils de sécurité et le mode d’emploi avant d’allumer l’appareil !

La caméra ne peut pas être installée sur des surfaces instables. Déballage Lorsque vous sortez le dispositif de l’emballage, traitez-le avec grand soin.

Contenu

1. Usage approprié

2. Livraison

3. Caractéristiques et fonctions

4. Description du dispositif

Aperçu

Description de la caméra

5. Installation

Couplage des caméras et du moniteur

Montage de la caméra

6. Entretien et nettoyage

Entretien

Nettoyage

7. Recyclage

8. Fiche technique

TVAC16011A

Versie 1.4

Gebruikershandleiding

Alle genoemde firma- en productnamen zijn handelsmerken van de betreffende eigenaren. Alle rechten voorbehouden.

Veiligheidswaarschuwing

met dezelfde of een nabijgelegen radiofrequentie. Waarschuwingen Neem alle veiligheids- en bedieningsinstructies in acht voordat u het apparaat inschakelt!

De camera mag niet op een onvaste ondergrond geïnstalleerd worden. Uitpakken Behandel het apparaat tijdens het uitpakken zeer voorzichtig.

Inhoudsopgave

1. Gebruik volgens voorschrift

2. Leveringsomvang

3. Kenmerken en functies

4. Beschrijving van het toestel

Overzicht

Beschrijving van de camera

5. Installatie

Verbinding van de camera’s en de monitor

Cameramontage

6. Onderhoud en reiniging
