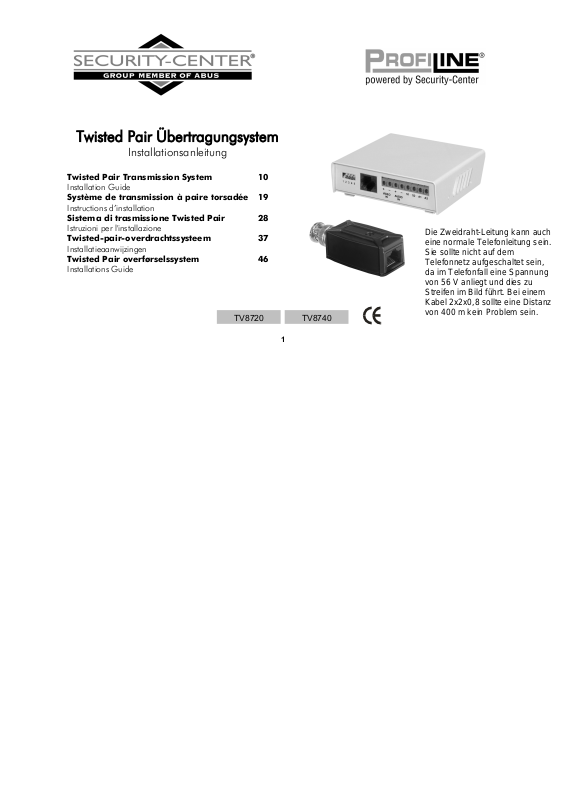

Die Zweidraht-Leitung kann auch
eine normale Telefonleitung sein.
Sie sollte nicht auf dem
Telefonnetz aufgeschaltet sein,
da im Telefonfall eine Spannung
von 56 V anliegt und dies zu
Streifen im Bild führt. Bei einem
Kabel 2x2x0,8 sollte eine Distanz
von 400 m kein Problem sein.
Twisted Pair Übertragungsystem
Twisted Pair Transmission System 10
Installation Guide
Système de transmission à paire torsadée 19
Instructions d’installation
Sistema di trasmissione Twisted Pair 28
Istruzioni per l'installazione
Twisted-pair-overdrachtssysteem 37
Installatieaanwijzingen
Twisted Pair overførselssystem 46
Installations Guide
Installationsanleitung
TV8740TV8720
1
1. Vorwort
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses PROFILINE-Twisted Pair Video-Übertragungssystems. Sie haben ein Produkt erworben, das nach dem
heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt. Um diesen Zustand zu
erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Montageanleitung beachten!
Dieses Twisted Pair Übertragungssystem ermöglicht Ihnen die verlustfreie Übertragung von Videosignalen (bei TV8720 auch von
Datensignalen) über bestehende 2-adrige Kupferleitungen (z.B. Telefonkabel) bis zu einer Entfernung von 600m, bzw. 2,4 km.
2. Lieferumfang
TV8740
• 2 Stück Sender-/Empfangsmodule für bis zu 600m
• Adapterkabel RJ45 auf Schraubklemme
• Montageanleitung
TV8720
• 2 Stück Sender-/Empfangsmodule für bis zu 2,4km
• 2 Stück Steckernetzteile 230VAC/12VDC
• Montageanleitung
2
3. Sicherheitshinweise
Öffnen Sie niemals dieses Produkt, um Beschädigungen am Gerät zu vermeiden und Ihren Garantieanspruch nicht zu verlieren.
Das Produkt nur innerhalb des vorgeschriebenen Temperaturbereichs und nur in trockenen Räumen betreiben. Alle Angaben
hierzu finden Sie in den technischen Daten.
4. Anschlußplan TV8740
Stecken Sie eines der beiden Sende-/Empfangsmodule auf den Videoausgang (z.B. einer Kamera) und das andere Sende-/Empfangsmodul auf
den Videoeingang (z.B. eines Monitors). Verbinden Sie die beiden Module mit RJ45-Steckern oder verwenden Sie die mitgelieferten Adapter, um
die Verdrahtung mittels Schraubklemmen herzustellen.
Die maximale Distanz zwischen den beiden Sende- und Empfangsmodulen darf 600m nicht überschreiten. Achten Sie darauf, daß Sie die
Verbindungsleitung möglichst nicht in der Nähe von spannungsführenden Leitungen verlegen, da dies in seltenen Fällen zu Interferenzen
(schlechte Bildqualität) führt.
600m
3
4. Anschlußplan TV8720 (RJ45-Anschluss)
V
V
A
A
V
Alarmeingang
ideo IN
Datenausgang
udio IN
Max. 2.400m
Reichweiteneinstellung
udio OUT
ideo
OUT 1
12VDC
Sendermodul
Twisted
Pair
(CAT5)
Empfängermodul
ideo
OUT 2
Dateneingang
Alarmausgang
4
4. Anschlußplan TV8720 (Klemmanschluß)
V
V
A
A
V
Alarmeingang
ideo IN
Datenausgang
udio IN
12VDC
Max. 2.400m
Reichweiteneinstellung
4 x
Twisted
Pair
udio OUT
ideo
OUT 1
ideo
OUT 2
Sendermodul
Empfängermodul
Dateneingang
Alarmausgang
5
4. Anschlußplan TV8720 (Fortsetzung)
Sendermodul Frontseite Sendermodul Rückseite
Anschlüsse am Sendermodul – Frontseite:
Video – Composite (FBAS)-Videoeingang
Audio – Audioeingang
Power – 12VDC Ausgang (z.B. für Ihre Kamera)
GND – Gehäusemasse
Anschlüsse am Sendermodul – Rückseite:
Video IN – Klemmanschluß für Twisted-Pair-Übertragung (statt RJ45)
Audio IN – Klemmanschluß für Twisted-Pair-Übertragung (statt RJ45)
Power – 12VDC Eingang für Netzteil
S1/S2 – Eingang für Alarmkontakt (NO)
A1/A2 – Ausgang für Datenleitung (RS485)
RJ45-Steckbuchse – Eingang für Twisted Pair CAT 5 Kabel
Video 1 – Composite (FBAS)-Videoausgang 1
Video 2 – Composite (FBAS)-Videoausgang 2
Audio – Audioausgang
Power – 12VDC Eingang für Netzteil
GND – Gehäusemasse
Die maximale Distanz zwischen einem Sende- und Empfangsmodul darf (je nach Einstellung) 2.400m nicht überschreiten. Achten Sie darauf,
daß Sie die Verbindungsleitung möglichst nicht in der Nähe von spannungsführenden Leitungen verlegen, da dies in seltenen Fällen zu
Interferenzen (schlechte Bildqualität) führt.
Anschlüsse am Empfängermodul –
Rückseite:
12345 – Reichweiteneinstellung
RJ11-Steckbuchse – Eingang für Twisted Pair CAT 5 Kabel
Video IN – Klemmanschluß für Twisted-Pair-Übertragung (statt RJ45)
Audio IN – Klemmanschluß für Twisted-Pair-Übertragung (statt RJ45)
Power – 12VDC Eingang für Netzteil
S1/S2 – Ausgang für Alarmkontakt (NO)
A1/A2 – Eingang für Datenleitung (RS485)
RJ45 -Steckbuchse – Eingang für Twisted Pair CAT 5 Kabel
7
5. Reichweiteneinstellung für TV8720
Achten Sie darauf, daß Sie am Empfängermodul die Distanz zwischen Sendermodul und Empfängermodul einstellen. Sie
gewährleisten so eine optimale Bildqualität. Die minimale Distanz sollte größer als 100 Meter sein, da die integrierte Signalverstärkung zu einer Übersteuerung des Videosignals führen kann.
DIP-Schalter
0-300M -> 1 auf ON 1200-1500M -> 5 auf ON
300-600M -> 2 auf ON 1500-1800M -> 5 + 1 auf ON
600-900M -> 3 auf ON 1800-2100M -> 5 + 2 auf ON
Videoeingang /
Videoausgang
Übertragungsdistanz 100 – 2400 Meter
Empfohlenes Kabel CAT5 UTP mit RJ45 Steckern oder 4 x Twisted Pair (24AWG)
Betriebsspannung je 12VDC (230VAC/12VDC – 300mA Netzteil im Lieferumfang)
Stromaufnahme je 40mA
Maße (HxBxT) 24 x 110 x 77 mm
Temperaturbereich 0° C – 50°C
1Vss / 75 Ohm
