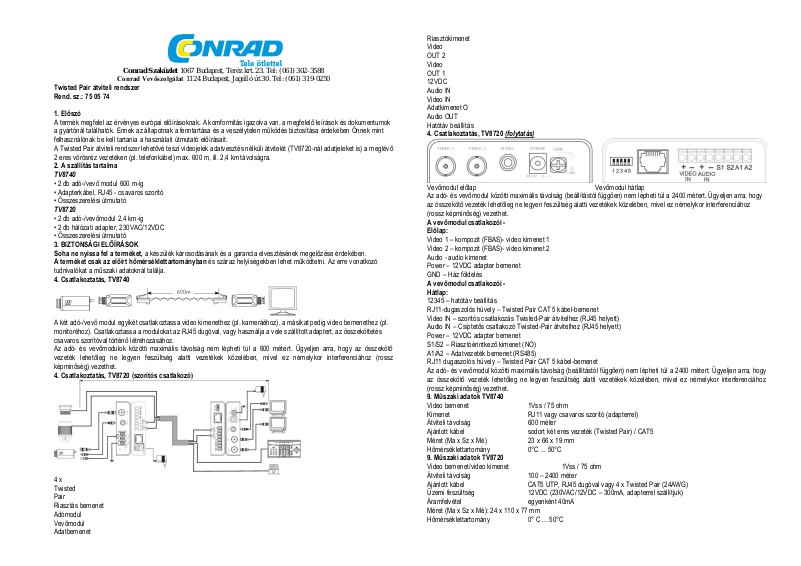

Twisted Pair átviteli rendszer
Rend. sz.: 75 05 74

1. Előszó

A termék megfelel az érvényes európai előírásoknak. A komformitás igazolva van, a megfelelő leírások és dokumentumok
a gyártónál találhatók. Ennek az állapotnak a fenntartása és a veszélytelen működés biztosítása érdekében Önnek mint
felhasználónak be kell tartania a használati útmutató előírásait.

A Twisted Pair átviteli rendszer lehetővé teszi videojelek adatvesztés nélküli átvitelét (TV8720-nál adatjeleket is) a meglévő
2 eres vörösréz vezetéken (pl. telefonkábel) max. 600 m, ill. 2,4 km távolságra.

2. A szállítás tartalma
TV8740

• 2 db adó-/vevő modul 600 m-ig

• Adapterkábel, RJ45 - csavaros szorító

• Összeszerelési útmutató

TV8720

• 2 db adó-/vevőmodul 2,4 km-ig

• 2 db hálózati adapter, 230VAC/12VDC

• Összeszerelési útmutató

3. BIZTONSÁGI ELŐÍRÁSOK

Soha ne nyissa fel a terméket, a készülék károsodásának és a garancia elvesztésének megelőzése érdekében.

A terméket csak az előírt hőmérséklettartományban és száraz helyiségekben lehet működtetni. Az erre vonatkozó
tudnivalókat a műszaki adatoknál találja.

4. Csatlakoztatás, TV8740

A két adó-/vevő modul egyikét csatlakoztassa video kimenethez (pl. kameráéhoz), a másikat pedig video bemenethez (pl.
monitoréhoz). Csatlakoztassa a modulokat az RJ45 dugóval, vagy használja a vele szállított adaptert, az összeköttetés
csavaros szorítóval történő létrehozásához.
Az adó- és vevőmodulok közötti maximális távolság nem lépheti túl a 600 métert. Ügyeljen arra, hogy az összekötő

vezeték lehetőleg ne legyen feszültség alatti vezetékek közelében, mivel ez némelykor interferenciához (rossz
képminőség) vezethet.

4. Csatlakoztatás, TV8720 (szorítós csatlakozó)

4 x
Twisted
Pair
Riasztás bemenet
Adómodul
Vevőmodul
Adatbemenet

Riasztókimenet
Video
OUT 2
Video
OUT 1
12VDC
Audio IN
Video IN
Adatkimenet O
Audio OUT
Hatótáv beállítás

4. Csatlakoztatás, TV8720 (folytatás)

Vevőmodul előlap Vevőmodul hátlap
Az adó- és vevőmodul közötti maximális távolság (beállítástól függően) nem lépheti túl a 2400 métert. Ügyeljen arra, hogy

az összekötő vezeték lehetőleg ne legyen feszültség alatti vezetékek közelében, mivel ez némelykor interferenciához
(rossz képminőség) vezethet.

A vevőmodul csatlakozói -
Előlap:

Video 1 – kompozit (FBAS)- video kimenet 1
Video 2 – kompozit (FBAS)- video kimenet 2
Audio - audio kimenet
Power – 12VDC adapter bemenet
GND – Ház földelés

A vevőmodul csatlakozói -
Hátlap:

12345 – hatótáv beállítás
RJ11-dugaszolós hüvely – Twisted Pair CAT 5 kábel-bemenet
Video IN – szorítós csatlakozás Twisted-Pair átvitelhez (RJ45 helyett)
Audio IN – Csíptetős csatlakozó Twisted-Pair átvitelhez (RJ45 helyett)
Power – 12VDC adapter bemenet
S1/S2 – Riasztóérintkező kimenet (NO)
A1/A2 – Adatvezeték bemenet (RS485)
RJ11 dugaszolós hüvely – Twisted Pair CAT 5 kábel-bemenet
Az adó- és vevőmodul közötti maximális távolság (beállítástól függően) nem lépheti túl a 2400 métert. Ügyeljen arra, hogy

az összekötő vezeték lehetőleg ne legyen feszültség alatti vezetékek közelében, mivel ez némelykor interferenciához
(rossz képminőség) vezethet.

9. Műszaki adatok TV8740

Video bemenet 1Vss / 75 ohm
Kimenet RJ11 vagy csavaros szorító (adapterrel)
Átviteli távolság 600 méter
Ajánlott kábel sodort két eres vezeték (Twisted Pair) / CAT5
Méret (Ma x Sz x Mé) 23 x 66 x 19 mm
Hőmérséklettartomány 0°C ... 50°C

9. Műszaki adatok TV8720

Video bemenet/video kimenet 1Vss / 75 ohm
Átviteli távolság 100 – 2400 méter
Ajánlott kábel CAT5 UTP, RJ45 dugóval vagy 4 x Twisted Pair (24AWG)
Üzemi feszültség 12VDC (230VAC/12VDC – 300mA, adapterrel szállítjuk)
Áramfelvétel egyenként 40mA
Méret (Ma x Sz x Mé): 24 x 110 x 77 mm

Hőmérséklettartomány 0° C ... 50°C
