Eytron Portabler

Mini-Digitalrekorder Ecoline

Benutzerhandbuch

User Guide..................................... 20

Guide de l’utilisateu........................39

Handleiding .................................... 58

Brugervejledning ............................ 77

Version: 1.0, 09/2008

TV8510

Inhalt

1. Vorwort............................................................................................................................ 3

2. Sicherheitshinweise....................................................................................................... 4

3. Lieferumfang................................................................................................................... 5

4. Merkmale......................................................................................................................... 6

5. Installationsbeispiel ....................................................................................................... 6

6. Beschreibung der Tasten............................................................................................... 7

7. Bedienung....................................................................................................................... 8

7.1. Rekorder anschalten.................................................................................................. 8

7.2. Liveansicht................................................................................................................. 9

7.3. Aufnahme................................................................................................................. 10

7.4. Wiedergabe...............................................................................................................11

8. Systemeinstellungen.................................................................................................... 13

8.1 Hauptmenü ............................................................................................................... 13

8.2 Datum / Uhrzeit Menü............................................................................................... 13

8.3 Bewegungserkennung Menü .................................................................................... 14

8.3.1 Sensorbereich................................................................................................... 14

8.3.2 Empfindlichkeit.................................................................................................. 14

8.4 Manuelle Aufnahmen................................................................................................ 15

8.5 Aufnahmeeinstellungen............................................................................................. 15

8.5.1 Alarmaufnahme ................................................................................................ 16

8.5.2 Sensoraufnahme .............................................................................................. 16

8.6 Karten Optionen........................................................................................................ 17

8.7 System Status........................................................................................................... 17

8.8 Start Setup................................................................................................................ 18

8.9 Werkseinstellungen.................................................................................................. 18

9. Technische Daten......................................................................................................... 19

10. Mögliche Aufnahmezeit.............................................................................................. 19

1. Vorwort

Sehr geehrte Kundin, sehr geehrter Kunde, wir bedanken uns für den Kauf dieses Eytron Portablen Mini Digitalrekorders Ecoline.

Mit diesem Gerät haben Sie ein Produkt erworben, das nach dem heutigen Stand der Technik gebaut wurde. Dieses Produkt erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien. Die Konformität wurde nachgewiesen, die entsprechenden Erklärungen und Unterlagen sind beim Hersteller (www.abus-sc.com) hinterlegt.

Um diesen Zustand zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender, diese Bedienungsanleitung beachten! Bei Fragen wenden Sie sich an Ihren Fachhändler.

Dieser Digitalrekorder dient in Kombination mit angeschlossenen Videosignalquellen (S/W und Farbkameras) zur Überwachung von Objekten. Die geringen Abmessungen machen diesen Digitalrekorder vielseitig und universal einsetzbar und der optionale Batteriebetrieb ermöglicht die ideale Überwachung für unterwegs. Der eingebaute 2,5“ LCD Farbmonitor ist nicht nur zum Einstellen der Überwachungskameras hilfreich, sondern ermöglicht auch eine sofortige Auswertung der Aufnahmen. Die auf der SDHC Karte gespeicherten Bilder und Videos, lassen sich ohne Weiteres auf einem handelsüblichen PC wiedergeben.

Die Datenspeicherung unterliegt länderspezifischen Datenschutzrichtlinien. Weisen Sie Ihren Kunden bei der Installation auf das Vorhandensein dieser Richtlinien hin.

Anleitung korrekt ist. Jedoch kann weder der Verfasser noch ABUS Security-Center die Haftung für einen Verlust oder Schaden übernehmen, der mittelbar oder unmittelbar aufgrund dieser Anleitung verursacht wurde, oder von dem behauptet wird, dass er dadurch entstanden ist. Der Inhalt dieser Anleitung kann ohne vorherige Bekanntgabe geändert werden.

2. Sicherheitshinweise

Der Kontakt des Eytron Portablen Mini-Digitalrekorders Ecoline nebst angeschlossenen Komponenten mit Feuchtigkeit, z.B. in Kellerräumen u. ä. ist unbedingt zu vermeiden. Eine andere Verwendung als die beschriebene kann zur Beschädigung dieses Produkts führen. Darüber hinaus ist dies mit Gefahren, wie z.B. Kurzschluss, Brand, elektrischer Schlag, etc. verbunden. Das Gerät ist über ein Netzteil für den Betrieb am öffentlichen Stromnetz mit 230 Volt / 50 Hz Wechselspannung geeignet.

Das gesamte Produkt darf nicht geändert, geöffnet bzw. umgebaut werden. Der Anschluss an das öffentliche Stromnetz unterliegt länderspezifischen Regelungen. Bitte informieren Sie sich darüber im Vorfeld.

Zur Vermeidung von Bränden und Verletzungen beachten Sie folgende Hinweise:

• Befestigen Sie das Gerät sicher an einer trockenen Stelle im Haus. Sorgen Sie für eine ausreichende Belüftung.

• Setzen Sie das Gerät keinen Temperaturen unterhalb von 5°C, bzw. über 40°C aus.

• Das Gerät wurde nur für die Innenanwendung gebaut. Die maximale Luftfeuchtigkeit darf 80% nicht übersteigen (nicht kondensierend).

• Führen Sie alle Arbeiten

im spannungsfreien Zustand durch.

Bitte beachten Sie folgende Vorsichtsmaßnahmen, damit Ihr Gerät einwandfrei funktioniert:

• Der Eytron Portable MiniDigitalrekorder Ecoline wird über ein Netzteil mit 5V Gleichspannung versorgt.

• Das Gerät sollte über eine

separat abgesicherte Leitung mit dem 230V AC Hausnetz verbunden werden.

Die Anschlussarbeiten an das Hausnetz unterliegen länderabhängigen Bestimmungen.

Allgemeines:

Durch unsachgemäße oder unsaubere Installationsarbeiten kann es zu Störungen und schlechter Bildqualität kommen. Lesen Sie sich daher diese Anleitung genau durch und achten Sie bei der Installation der Anlage auf die genaue Bezeichnung der verwendeten Leitungen und Komponenten.

Technische Änderungen jederzeit vorbehalten.



3. Lieferumfang

Eytron Portabler Mini-Digitalrekorder

Ecoline

Netzteil

Videoeingang-Kabel

Videoausgang-Kabel

Alarm-Kabel

Installationsanleitung

Ledertasche

4. Merkmale

• Sofortiges Auswerten der Daten am eingebauten LCD

• Nutzt MPEG4-Datenkompression (ASF Dateiformat)

• Alarm-, Bewegungsgesteuerte- oder Daueraufnahme

• SDHC-Karten kompatibel

• Batteriebetrieb möglich

• Mehrsprachiges Bildschirmmenü

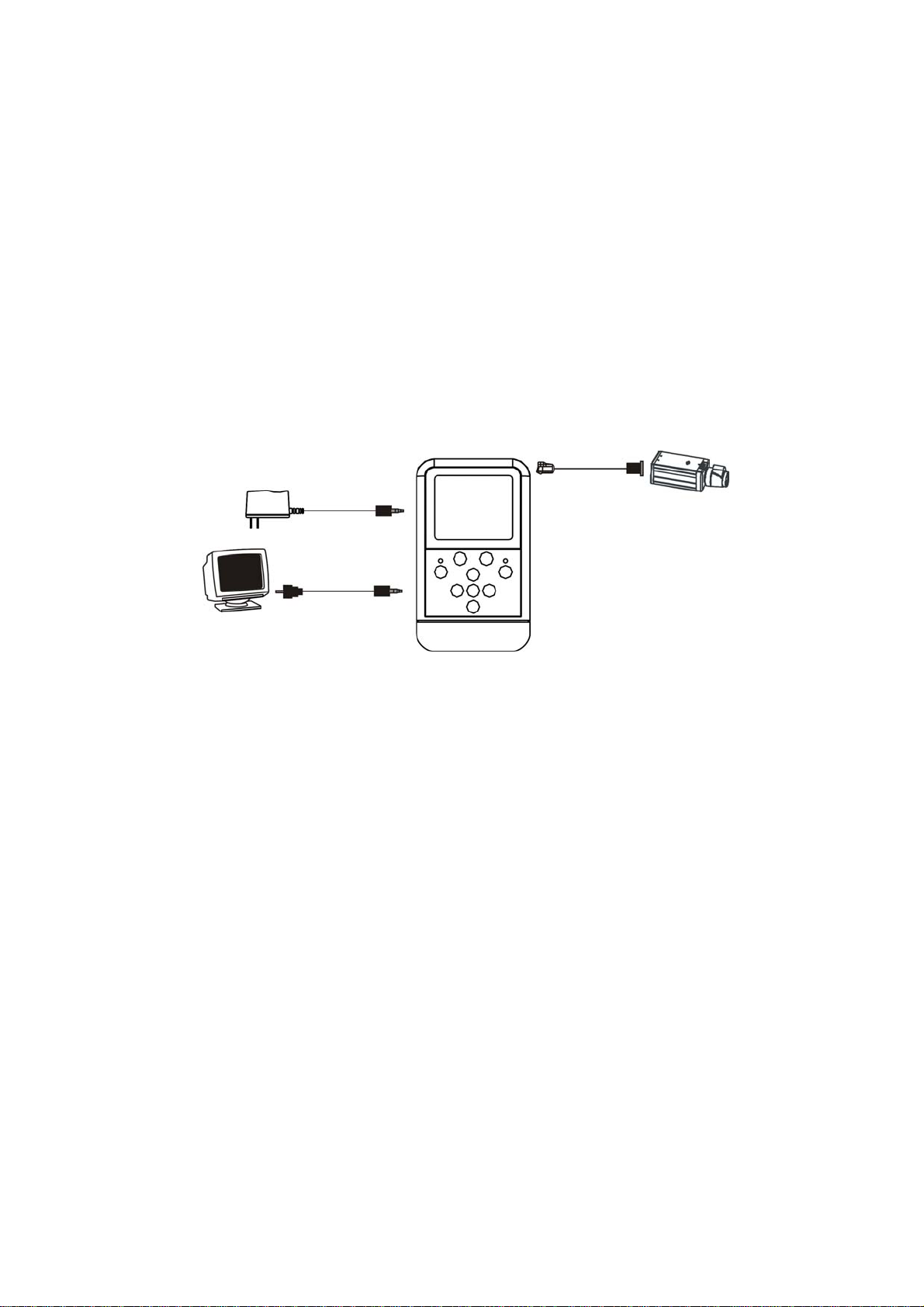

5. Installationsbeispiel

Sie können den Mini-Digitalrekorder mit Batterien oder über das mitgelieferte Netzteil mit Strom versorgen.

Ihre aufgezeichneten Daten können Sie bequem am eingebauten 2,5“ LCD-Display oder an einem zusätzlich angeschlossenen Monitor auswerten.

Sie können optional auch externe Geräte an den Mini-Digitalrekorder anschließen und auf Auslösung eines Alarms überwachen.

6. Beschreibung der Tasten

(1) Rec/ Exit/ Stop (2) Video Out Videoausgang (3) Alarm (Trigger In) Alarmeingang für externe Geräte

Vorderansicht

Leuchtet die LED rot, befindet sich der Rekorder im Aufnahmemodus

Seitenansicht

(4) Power Input Hier können Sie das mitgelieferte 5V DC Netzteil anschließen. (5) Menu Button

(6) Left Button

(7)

SD Card Slot SD-Karten Einschub

(8) Down Button

(9) Right Button

(10) Up Button (11) Power Button (12) Lock Tastensperre aller Funktionstasten

Menü: Bestätigen oder Untermenü öffnen Liveansicht: Hauptmenü öffnen Menü: Einstellungswert vermindern

Wiedergabe: Rückwärtsspulen Wiedergabe pausiert: Einzelbild rückwärts

Blinkende rote LED * Schnelles Blinken: SD-Karte nicht eingelegt / SD-Karten Kapazität

erreicht/ SD-Karte ist fehlerhaft/ SD-Karte schreibgeschützt (nur lesen möglich)/ SD-Karte nicht eingelegt und Wiedergabe-Modus aktiviert

* Wiederholtes Leuchten: Aufnahme aktiviert. Warnung!

Wenn die LED sehr schnell blinkt, betätigen Sie den <Enter> Knopf um den Alarm zu deaktivieren.

Menü: Nach unten navigieren Menü: Einstellungswert erhöhen

Wiedergabe: Vorwärtsspulen Wiedergabe pausiert: Einzelbild vorwärts

Menü: Nach oben navigieren AN / AUS Schalter: Halten Sie den Knopf für einige Sekunden gedrückt

um den Rekorder ein- bzw. auszuschalten.

(13) LCD Display 2,5“ Farb-Display

Mit dieser Taste können Sie die Wiedergabe von bisher aufgezeichneten

(14) Play/ Pause

(15) Video In Videoeingang für externe Kamera (16) PSR Stand Ausklappbarer Fuss für einfaches Aufstellen des Mini – Digitalrekorders

Daten starten. Während der Wiedergabe können Sie diese durch Betätigen pausieren. Durch erneutes Betätigen wird die Wiedergabe fortgesetzt.

7. Bedienung

7.1. Rekorder anschalten

Halten Sie die Powertaste für min. 5 Sekunden gedrückt, um den Eytron Portablen Mini Digitalrekorder Ecoline AN / AUS zu schalten.

Die Menüsprache ist im Auslieferungszustand Englisch. Um die Sprache zu ändern wählen Sie im Hauptmenü den Menüpunkt POWER ON SETUP. Stellen Sie hier die gewünschte Sprache ein.

Zur Aufzeichnung können Sie sowohl SD wie auch SDHC-Karten verwenden, z.B: TV8961 4 GB oder TV8962 8 GB SDHC-Karten aus dem Hause ABUS Sec urity-Center.

Wird das Symbol arbeitet normal. Kann die SD-Karte nicht gelesen werden, blinkt die REC LED rot. In diesem Falle formatieren Sie bitte die SD-Karte neu.

Ist der Schreibschutz der SD-Karte aktiviert, ist es nur möglich gespeicherte Daten wiederzugeben, eine Aufzeichnung ist nicht möglich.

angezeigt, wurde die SD-Karte vom Rekorder richtig erkannt und

Hinweis

Entfernen Sie niemals die SD-Karte während des Startvorgangs. Dies kann zu einer dauerhaften Beschädigung der enthaltenen Daten führen.

7.2. Liveansicht

Nach dem Starten des Rekorders wird automatisch die Liveansich t dargestellt.



 





Zeigt das aktuelle Datum und Uhrzeit an. Zeigt an ob die Tastensperre aktiviert / deaktiviert ist. Zeigt an ob eine externe Kamera als Videoquelle angeschlossen ist. Zeigt die Aufnahmeeinstellungen an:

Zeigt die eingestellte Aufnahmeauflösung an Zeigt die eingestellte Aufnahmequalität an

Zeigt den Status der SD-Karte an:

SD-Karte wurde nicht eingelegt oder SD-Karte kann nicht erkannt wer den SD-Karte wird geprüft

SD-Karte wurde richtig erkannt

Zeigt den Batteriestatus an:

100% Batterieleistung 60% Batterieleistung 30% Batterieleistung Batterie ist leer und muss geladen werden

Hinweis

Ist keine SD-Karte eingelegt, steht nur die Liveansicht zur Verfügung.

7.3. Aufnahme

Es stehen 3 verschiedene Aufnahmetypen zur Auswahl:

1) Manuelle Aufnahme: Drücken Sie in der Liveansicht die Aufnahmetaste um eine manuelle Aufzeichnung zu starten.

2) Bewegungserkennung: Sobald der Rekorder Bewegung erkennt, startet die Aufzeichnung. Mit der Taste können Sie die Aufnahme jederzeit abbrechen.

3) Alarm Aufnahme: Die Aufzeichnung startet sobald ein externer Sensor am Rekorder Alarm auslöst. Mit der Taste können Sie die Aufnahme jederzeit abbrechen.

Um eine Aufzeichnung zu unterbrechen, gehen Sie wie folgt vor: Manuelle Aufzeichnung Drücken Sie die Stopptaste um die Aufzeichnung zu

unterbrechen. Drücken Sie die Wiedergabetaste um die Aufzeichnung erneut zu starten.

Record Status: Zeigt an ob eine Aufnahme erfolgt. Record Mode: Zeigt die Art der Aufnahme an.

SD-Karten Status Zeigt den Status der SD-Karte an.

Manuelle Aufnahme Bewegungsgesteuerte Aufnahme

Alarmeingang Aufnahme

7.4. Wiedergabe

Sie können zwischen der normalen Wiedergabe und dem Suchmenü wählen.

1) Normale Wiedergabe Drücken Sie in der Liveansicht die Wiedergabe/Pause Taste um die letzte Aufzeichnung sofort wiederzugeben.

 

Normale Wiedergabegeschwindigkeit. Bitte betätigen Sie dafür die Taste. Drücken Sie während der normalen Wiedergabe die Tasten oder um

schnell Rückwärts bzw. Vorwärts zu suchen (Geschwindigkeit: x2/ x4/ x8/ x16/ x32). Drücken Sie die Taste um zur normalen Wiedergabe zurück zu kehren.





Drücken Sie die REC-Taste um die Wiedergabe zu unterbrechen und zur Liveansicht zurückzukehren.

Drücken Sie während der Wiedergabe die Taste um die Wiedergabe zu pausieren, durch erneutes Betätigen setzen Sie die Wiedergabe fort. Drücken Sie, während Sie die Wiedergabe angehalten haben, die Tasten oder um ein Bild nach vorne oder zurück zu springen. Drücken Sie die Taste um zur normalen Wiedergabe zurück zu kehren.

2) Suchen und Wiedergabe Um in das Suchmenü zu gelangen, öffnen Sie das Hauptmenü und wählen den Menüpunkt SUCHEN&WIEDERGABE aus.



 



Die Dateiansicht zeigt das Datum der Aufnahme und die Anzahl der zur Aufnahme dazugehörigen Dateien an. Drücken Sie die Taste oder um eine Aufnahme auszuwählen. Bestätigen Sie die Auswahl durch drücken der Taste. Um zur Auswahlansicht zurückzukehren, drücken Sie die Aufnahmetaste . Zeigt die Anzahl der Seiten an.

Zeigt an welches Ereignis die Aufnahme ausgelöst hat:

Manuelle Aufzeichnung

Bewegungserkennung

Alarm

Drücken Sie die Taste oder um das auslösende Ereignis auszuwählen und jeweils das erste Bild der Aufnahme anzuzeigen.



Wiedergabe am PC: Sie können alle gespeicherten Bilder und Videos mittels eines SD/SDHC Kartenlesegerätes (z.B. TV8960) an einem handelsüblichen PC wiedergeben. Alle Dateien wer den im Verzeichnis DVMPG4 abgelegt. Diese können, z.B. mit dem Microsoft® Windows Media Player, abgespielt werden. Hierzu kann es nötig sein, den Microsoft® Windows Media Player mit den aktuellsten Audio und Video Codecs zu aktualisieren.

Zeigt die Uhrzeit der Aufnahme an.

8. Systemeinstellungen

8.1 Hauptmenü

HAUPTMENÜ

SUCHEN&WIEDERGABE > DATUM/ZEIT SETUP > SENSOR EINSTELLEN > MANUELLE AUFNAHME > AUFNAHME SETUP > KARTEN OPTIONEN > SYSTEM STATUS > START SETUP >

WERKSEINSTELLUNG >



 Menüebenen Anzeige

Das Hauptmenü besteht aus bis zu 3 Ebenen:

     

- Drücken Sie die Tasten oder um im Menü zu navigieren.

- Durch Drücken der MENU/ENTER Taste gelangen Sie ins Untermenü.

- Mit der Taste oder können Sie die Werte verändern.

- Drücken Sie die REC Taste um das Menü zu verlassen.

Erste Menüebene (Hauptmenü) Zweite Menüebene Dritte Menüebene

8.2 Datum / Uhrzeit Menü

DATUM/ZEIT

DATUMSFOR. : D/ M/ Y JAHR ÄNDERN : 08 MONAT ÄND. : 05 TAG ÄNDERN : 05 ZEIT ÄNDERN : 11 / 48



In diesem Menü können Sie das Datum und die Uhrzeit, sowie das Anzeigeformat einstellen.

DATUMSFOR.

Hier können Sie die Darstellungsweise vom Datum ändern.

DATUM / ZEIT

Hier können Sie das Datum und die Uhrzeit einstellen.

8.3 Bewegungserkennung Menü

8.3.1 Sensorbereich

SENSORBEREICH

MODUS ZELLE EDIT

MODUS : PLAY



Der Sensorbereich ist ein Feld mit 16 x 12 Zellen. Zellen, die Bewegung erkennen sollen, sind rot markiert.

Navigieren Sie mit den Cursor mit den Tasten. Mit der Taste bestätigen Sie die Auswahl und wechseln Sie mit Taste in den Bearbeitungsmodus.

Bearbeitungsmodi: ZELLE EDIT Hier können Sie jede Zelle einzeln (de-) aktivieren. ZELLE ENTF Hier können Sie einen kompletten Block deaktivieren. ALLE ENTF Hier können Sie alle Felder deaktivieren. ZELLE EINF Hier können Sie einen kompletten Block aktivieren. ALLE EINFG Hier können Sie alle Felder aktivieren.

8.3.2 Empfindlichkeit 

Hier können Sie die Empfindlichkeit der Bewegungserkennung einstellen.

SENS. STÄRKE

Dieser Balken zeigt die momentan durch Bewegung ausgelöste Bildänderung an.

SENSORWERT Bewegungserkennungsschwelle

Dieser Balken gibt an, ab welcher Bildänderung Bewegung erkannt wird. Je weiter links Sie diesen Balken platzieren, desto empfindlicher ist die Bewegungserkennung. Mit den Tasten und können Sie die Werte ändern.

Um unerwünschte Auslösungen zu vermeiden sollte die Bewegungserkennungsschwelle nicht zu gering eingestellt werden.

8.4 Manuelle Aufnahmen

MAN. AUFNAHME 

VIDEOGRÖSSE : 640 x 480 BILDRATE : 12 FPS QUALITÄT : MITTEL

Eine manuelle Aufzeichnung können Sie durch Betätigen der Taste starten.

- Video Size / Frame Rate:

Hier können Sie die Auflösung und die Bildrate der manuellen Aufnahme einstellen.

Auflösung 320 x 240 640 x 480 Max. Bildrate 30 fps 12 fps

- Quality: Hier können Sie 3 verschiedene Qualitätsstufen der Aufnahme einstellen: Hoch = High, Mittel = Medium, Niedrig = Low.

8.5 Aufnahmeeinstellungen

AUFNAHME



640 x 480 12 FPS MQ



640 x 480 12 FPS MQ

ALARMAUFNAHME SENSORAUFNAHME



Hier können Sie Einstellungen für die verschiedenen Aufzeichnungsmodi vornehmen.

8.5.1 Alarmaufnahme

ALARMAUFNAHME

VIDEOGRÖSSE : 640 x 480 BILDRATE : 12 FPS QUALITÄT : MITTEL DAUER : 10 ALARMEING. : N. O.



VIDEOGRÖSSE Hier können Sie die Aufnahmeauflösung einstellen:

320 x 240 (max. 30 Bilder / Sekunde)

640 x 480 (max. 12 Bilder / Sekunde) BILDRATE Hier können Sie Bildrate der Aufzeichnung einstellen. QUALITÄT Hier können Sie die Aufnahmequalität der Aufzeichnung einstellen

(Niedrig / Mittel / Hoch). Je höher die Qualität, desto besser das Bild bei

der Wiedergabe, allerdings benötigt man auch mehr Speicherplatz. DAUER Hier können Sie einstellen, wie lange der Rekorder aufzeichnen soll,

nachdem Alarm ausgelöst wurde ALARMEING. Hier können Sie die Art des Alarmeinganges einstellen:

N. C. Normally Closed:

Alarm wird ausgelöst, wenn der Schaltkreis geöffnet wird

N. O. Normally Open:

Alarm wird ausgelöst, wenn der Schaltkreis geschlossen wird

8.5.2 Sensoraufnahme

SENSORAUFNAHME 

VIDEOGRÖSSE : 640 x 480 BILDRATE : 12 FPS QUALITÄT : MITTEL DAUER : 10

VIDEOGRÖSSE Hier können Sie die Aufnahmeauflösung einstellen:

320 x 240 (max. 30 Bilder / Sekunde)

640 x 480 (max. 12 Bilder / Sekunde) BILDRATE Hier können Sie Bildrate der Aufzeichnung einstellen. QUALITÄT Hier können Sie die Aufnahmequalität der Aufzeichnung einstellen

(Niedrig / Mittel / Hoch). Je höher die Qualität, desto besser das Bild bei

der Wiedergabe, allerdings benötigt man auch mehr Speicherplatz. DAUER Hier können Sie einstellen, wie lange der Rekorder aufzeichnen soll,

nachdem Bewegung erkannt wurde.

8.6 Karten Optionen

KARTEN EINST.

GESAMTSP. : 3827 MB

VERFÜGBAR : 2485 MB

MAX DATEIGR. : 3 MB

KARTE VOLL : RING

FORMATIEREN >



1 GESAMTSP. 2 VERFÜGBAR

Zeigt die Gesamtkapazität der eingelegten SD-Karte an. Zeigt den verfügbaren Speicher der eingelegten SD-Karte an.

3 MAX DATEIGR.

Hier können Sie die max. Dateigrösse (3 – 100 MB) einer Aufzeichnung festlegen. Wird die Dateigrösse erreicht, wird eine weitere Datei erzeugt.

4 KARTE VOLL

Hier können Sie auswählen, wie beim Erreichen der Speicherkapazität verfahren wird:

STOP Beim Erreichen der Speicherkapazität wird die

Aufzeichnung beendet.

RING Beim Erreichen der Speicherkapazität, zeichnet der

Rekorder weiterhin auf und löscht dabei die ältesten Aufnahmen auf der SD-Karte.

5 FORMATIEREN Hier wird die eingelegt SD-Karte formatiert. Dabei werden

alle gespeicherten Aufnahmen gelöscht.

Hier sehen Sie die Gesamt- und verbleibende Kapazität der eingelegten SD-Karte. Nach dem Einlegen wählen Sie FORMAT aus, um die SD-Karte zu formatieren und für die Aufzeichnung vorzubereiten.

Sie können eine handelsübliche SDHC-Karte benutzen.

8.7 System Status

SYSTEMSTATUS

VERSION : V1.0000 SD VOLL : RING

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ



Hier erhalten Sie einen schnellen Überblick über die Firmware Version und diversen Aufnahmeeinstellungen. Drücken Sie eine beliebige Taste um ins Hauptmenü zurück zu gelangen.

8.8 Start Setup

START SETUP

SPRACHE : DEUTSCH PAL / NTSC : P A L

SPRACHE Hier können Sie die gewünschte Sprache auswählen. PAL / NTSC Hier wird der Videostandard für den Videoausgang angezeigt

(PAL).

8.9 Werkseinstellungen

WERKSEINSTELLUNG

WERKSEINST. SETZEN?

NEIN: EXIT JA: ENTER



Hier können Sie alle Werkseinstellungen, außer Datum und Uhrzeit, wiederherstellen. Drücken Sie die Taste um den Rekorder auf Werkseinstellungen zurück zu setzen. Um den Vorgang abzubrechen drücken Sie die Taste, gleichzeitig kehren Sie ins

Hauptmenü zurück.



9. Technische Daten

Modell TV8510 Eytron Ecoline Portabler Mini DVR

Video System

Video

Aufnahmequalität Bewegungssensor Suchmöglichkeiten Aufzeichnungsmodus Speichermedium LCD

Mehrsprachiges OSD Anschlüsse

Spannungsversorgung Gewicht Abmessungen Betriebstemperatur

Kompression Video

PAL MPEG4, ASF Dateiformat 320 x 480 @ 30 Bilder / Sekunde

640 x 480 @ 12 Bilder / Sekunde Niedrig / Mittel / Hoch

16 x 12 Felder Manuell / Ereignissuche Manuell / Bewegungserkennung / Alarm SDHC Karte 2,5” Farb-LCD Deutsch, Englisch, Dänisch, Niederländisch,

Französisch, Italienisch Video IN, Video OUT, Alarm, Netzteil

5V DC / 1 A 118 g 110 mm x 65 mm x 27 mm 5°C bis 40°C

10. Mögliche Aufnahmezeit

Bildrate Auflösung

1 GB

SD-Karte

Qualität

Niedrig 600 Min. 340 Min.

Mittel 380 Min. 280 Min. Hoch 150 Min 155 Min.

30 fps @

352x240

12 fps @

640x480

Eytron portable

mini digital recorder Ecoline

User manual

Version: 1.0, 09/2008

TV8510

Contents

1. Preface........................................................................................................................... 22

2. Precautions................................................................................................................... 23

3. Scope of delivery.......................................................................................................... 24

4. Features......................................................................................................................... 25

5. Installation Example..................................................................................................... 25

6. Description of the buttons........................................................................................... 26

7. Operation....................................................................................................................... 27

7.1. Turn on the recorder............................................................................................... 27

7.2. Live display ............................................................................................................ 28

7.3. Recording............................................................................................................... 29

7.4. Playback................................................................................................................. 30

8. System settings............................................................................................................ 32

8.1. Main menu ............................................................................................................. 32

8.2 Date / time setup..................................................................................................... 32

8.3 Motion setup............................................................................................................ 33

8.3.1 SET MD AREA................................................................................................ 33

8.3.1 SET MD SENSITIVITY ................................................................................... 33

8.4 Manual record......................................................................................................... 34

8.5 Record Setup .......................................................................................................... 34

8.5.1 Alarm record ................................................................................................... 35

8.5.2 Motion record.................................................................................................. 35

8.6 SD Card options...................................................................................................... 36

8.7. System Status ........................................................................................................ 36

8.8 Power On Setup...................................................................................................... 37

8.9 Factory settings....................................................................................................... 37

9. Specifications...............................................................................................................38

10. Possible recording time............................................................................................. 38

1. Preface

Dear Customer, Thank you for purchasing this Portable mini digital recorder Ecoline. You made the right

decision in choosing this state-of-the-art technology. This product complies with the current standards of domestic and European regulations. The CE has been proven and all related certifications are available from the manufacturer (www.abus-sc.com) upon request.

To maintain this status and to guarantee safe operation, it is your obligation to observe these operating instructions!

This digital recorder is used in combination with connected video signal sources (B/W and colour cameras) for object surveillance. The minor dimensions of this digital reorder make it multifunctional and universal applicable. The optional battery operation offers an ideal monitoring to go. The integrated 2,5” LCD colour display is not only helpfully to do the settings of the camera, it also makes possible to analyse immediately the recordings. The pictures and videos which are saved on the SDHC-card can be played on a commercial PC.

Data storage is subject to local national data-protection guidelines. During installation, draw your customers’ attention to the existence of these guidelines.

However, neither the authors nor ABUS Security-Center accept any liability for loss or damage caused or alleged to be caused directly or indirectly by this manual. The contents of this manual are subject to change without notice.

2. Precautions

The Eytron portable mini digital recorder Ecoline and connected components must be kept free of moisture (cellars and similar surroundings are to be strictly avoided). Use of this product for other than the described purpose may lead to damage of the product. Other hazards such as short-circuiting, fire, electric shock, etc., are also possible. The recorder is designed for operation with a transformer for main electricity at 230 Volt AC / 50 Hz.

No part of the product may be changed or modified in any way. Connection to the public power network is subject to country-specific regulations. Please be aware of applicable regulations in advance.

To avoid fire and injury, please observe the following:

• Securely fasten the device at a dry location in the building.

• Make sure there is sufficient ventilation.

• Do not expose the device to temperatures less than 5°C or more than 40°C.

• The device is designed for indoor use only.

• The maximum humidity must not exceed 80% (non-condensing).

• Ensure that the voltage is disconnected when performing work on the device.

Please observe the following regulations to ensure trouble-free operation of your device:

• The Eytron Portable mini digital recorder Ecoline is supplied by a 5VDC transformer.

• The device should be connected via a separate fused line to the local 230V AC network.

Connecting the device to the local mains network is subject to country-specific regulations.

General:

Improper or careless installation work may lead to faults and poor image quality. The cause of bad picture quality goes hand in hand with improper cabling. Therefore please read the instructions very carefully and follow the installation instructions for lines and components precisely.

The manufacturer reserves the right to make technical modifications at any time.



3. Scope of delivery

Eytron portable mini

digital recorder Ecoline

Power supply unit

Video IN cable

Video OUT cable

Trigger-In cable

Manual

Leather Case

4. Features

• Immediate analysis of recorded footage using built-in LCD

• MPEG4 file compression (ASF data format)

• Alarm, motion detection and continuous recording

• SDHC-card compatible

• Multilingual OSD-Menu

• Battery operation possible

5. Installation Example

You can use the mini digital recorder with the integrated batteries or connecting the power supply.

The recorded data can be analysed at the 2,5” LCD-Display or on a external connected monitor.

Optional you can connect external devices to the Mini digital recorder for monitoring of an Alarm.

6. Description of the buttons

(1) Rec/ Exit/ Stop (2) Video Out Video output

(3) Alarm (Trigger In) Alarm Input for external devices (4) Power Input Power supply 5V DC / 1 A

(5) Menu Button

(6) Left Button (7)

SD Card Slot SD-Card slot

(8) Down Button

(9) Right Button

(10) Up Button (11) Power Button (12) Lock Locks all function buttons

LED red, DVR is recording

Menu: Confirm or open sub menu Live view: Open main menu

Menu: decrease value Playback: Fast rewind Playback paused: Step rewind

flashing red LED * fast flashing: SD-Card not inserted/ SD-Card capacity is reached/ SD-

Card failure/ SD-Card write-protected/SD-Card not inserted and playback activated

* Continue flashing: Recording activated Warning!

If LED is flashing very fast, press <Enter> button to deactivate the alarm. Menu: Navigate down Menu: increase value

Playback: Fast forward Playback paused: Step forward

Menu: Navigate up ON / OFF button:

Press and hold this button to turn the recorder on or off.

(13) LCD Display 2,5“ Colour display

Live view: Start Playback

(14) Play/ Pause

(15) Video In Video Input (16) PSR Stand

Playback: To pause the playback Playback paused: Return to playback

To hold the camera to an upright position, for LCD monitoring.

7. Operation

7.1. turn on the recorder

To turn on / off the Eytron portable Mini digital recorder, press and hold the power button for at least 5 seconds.

The default menu language is english. To change the language choose in the main menu the item POWER ON SETUP. Here you can change the language of the menu.

For the recording you can use SD as well as SDHC-Cards, e.g.: TV8961 4 GB or TV8962 8 GB SDHC-Cards by ABUS Security-Center.

If the symbol is showed, the SD-Card has been recognized correctly and the recorder is ready. If the SD-Card cannot be recognized the REC LED flashes red. In this case please format the SD-Card.

If the write protection of the SD-Card is activated, it is only possible to read recorded data.

Attention

Never remove the SD-Card during the boot process. This can lead to permanent damage of recorded data.

7.2. Live display

   

Shows the current date and time. Shows if Key lock is activated. Shows if a camera is connected Shows the recording setup:

Shows the recording resolution Shows the recording quality

Shows the status of the SD-Card:

SD-Card has been removed or SD-Card cannot be recognized. SD-Card is being checked. SD-Card has been recognized.

Shows the battery status:

100% battery power 60% battery power 30% battery power Battery is empty and has to be recharged.

Attention

If no SD-Card is inserted only live view is possible.

7.3. Recording

There are three different ways to start recording:

1) Manual recording: Press the button during the live view to start a manual record.

2) Motion detection: As soon as the recorder detects motion, the DVR starts recording. Therefore motion detection has to be setup in the recorder. With the button you can leave the recording.

3) Alarm recording: The recording starts as soon as an external sensor triggers alarm. Therefore alarm recording has to be setup in the recorder. With the button you can leave the recording.

To stop a recording, please proceed as following: Manual recording Press the rec button to stop the recording. Press

recording button to restart the recording.

Recording status:



Mini DVR is recording data.

Recording mode:



Manual recording Motion detection

Recording information:



Overwrite is activated

Alarm recording

7.4. Playback

To start playback you can decide between two different modi.

1) Normal playback During live view press the playback/pause button to start normal playback.

 

 

Press the stop button to stop playback and return to live view.

Normal playback speed During the normal playback press the or button to rewind or fast forward. By pressing in the same direction again you raise the search speed (2x, 4x, 8x, 16x, 32x). Press the button to playback at normal speed. Press during playback the button to pause. After pressing the pause button you can search picture by picture by pressing the or button. Press the button to playback at normal speed.

2) Event list In order to open the search menu open the main menu and select the menu item

SEARCH & PLAY.

The file view shows the date of recording and the number of files belonging to



the recording. To navigate press the direction button or and press the Button to playback. To return to the selection mode press the stop button. Shows the number of pages.



Shows which event triggered the recording:



Manual recording Motion detection

Alarm recording

Press the direction button or in order to show the first picture of the event.



Shows the time of the recording.



Playback using a computer All files on the SD-Card are stored in a folder named DVMPG4. These files can be watched with Microsoft® Windows Media Player. In order to playback the files correctly, please update the audio and video codec of the Windows Media player.

8. System settings

8.1. Main menu





MAIN MENU

SEARCH AND & PLAY > SET DATE / TIME > SET MOTION DETECT > MANUAL RECORD > RECORD SETUP > SD CARD OPTIONS > SYSTEM STATUS > POWER ON SETUP >

FACTORY DEFAULT >

(1) In the top right corner the menu level is shown:

  

First level (main menu)

Second level Third level

- Press the or buttons to navigate.

- To confirm or select press the button

- Press the or buttons to change the value.

- Press the button to leave the menu.

8.2 Date / time setup

SET DATE / TIME

DATE FORMAT : D/ M/ Y SET YEAR : 08 SET MONTH : 05 SET DAY : 05 SET TIME : 11 / 48

Here you can change the date and time. You can also change the format that is displayed.

DATE FORMAT DATE / TIME

Here you can change the way the date is displayed. Here you can change the date and time.

8.3 Motion setup

8.3.1 SET MD AREA

              

MD AREA



             

MODE CELL EDIT

              

               

             

              

MODE CHANGE : PLAY

              



The motion detection area is split up into 16 x 12 cells. Cells which are marked to detect motion are displayed red.

In order to navigate use the buttons and confirm by pressing the button. Press the playback button in order to change the editing mode.

Editing modes:

CELL EDIT Here you can (de-) activate every single cell. DEL BLOCK Here you can deactivate a complete block of cells. DEL ALL Here you can deactivate all cells at once. ADD BLOCK Here you can activate a complete block of cells. ADD ALL Here you can activate all cells at once.

8.3.1 SET MD SENSITIVITY

Here you can set the sensitivity of motion detection.

MD ENERGY Shows the current recognized motion. MD THRESHOLD By pressing the buttons or you can set the value when

motion detection is triggered. The lower the value is set the more sensitive motion detection reacts.

8.4 Manual record

MAN. RECORD 

VIDEO SIZE : 640 x 480 FRAME RATE : 12 FPS QUALITY : MEDIUM

You can start a manual recording by pressing the button.

- VIDEO SIZE / FRAME RATE: Here you can change the video size and frame rate for the manual recording.

Video size 320 x 240 640 x 480 Max. frame rate 30 fps 12 fps

- QUALITY: Here you can choose between three recording qualities: High, Medium, Low

8.5 Record Setup

RECORD SETUP



640 x 480 12 FPS MQ



640 x 480 12 FPS MQ

ALARM RECORD MOTION RECORD

Here you can change the settings for the different recording modes.



8.5.1 Alarm record

ALARM RECORD

VIDEO SIZE : 640 x 480 FRAME RATE : 12 FPS QUALITY : MEDIUM DURATION : 10 ALARM INPUT : N. O.



VIDEO SIZE Here you can change the recording resolution:

320 x 240 (max. 30 fps)

640 x 480 (max. 12 fps) FRAME RATE Here you can set up how many fps shall be recorded. QUALITY Here you can set the recording quality (LOW / MEDIUM / HIGH). The

higher the quality, the better the playback image, but the recording

requires more storage capacity. DURATION Here you can set how long the DVR shall record after an alarm has

been triggered. ALARM INPUT Here you can select the alarm input:

N. C. Normally Closed:

Alarm is triggered, when the circuit is opened.

N. O. Normally Open:

Alarm is triggered, when the circuit is closed.

8.5.2 Motion record

MOTION RECORD 

VIDEO SIZE : 640 x 480 FRAME RATE : 12 FPS QUALITY : MEDIUM DURATION : 10

VIDEO SIZE Here you can change the recording resolution:

320 x 240 (max. 30 fps)

640 x 480 (max. 12 fps) FRAME RATE Here you can set up how many fps shall be recorded. QUALITY Here you can set the recording quality (LOW / MEDIUM / HIGH). The

higher the quality, the better the playback image, but the recording

requires more storage capacity. DAUER Here you can set how long the DVR shall record after motion has been

detected.

8.6 SD Card options

SD CARD OPTIONS

DISK TOTAL : 3827 MB

DISK REMAIN : 2485 MB

MAX FILE SIZE : 3 MB

CARD FULL : STOP

FORMAT >



1 DISK TOTAL 2 DISK REMAIN 3 MAX FILE SIZE

Shows the total capacity of the inserted SD-Card. Shows the remaining capacity of the inserted SD-Card. Here you can set the max. file size (3 – 100 MB) of a recording. If the size is reached a new file is created.

4 CARD FULL

Here you can choose what happens when the total capacity of the SD-Card is reached:

STOP The recording is stopped. LOOP The recording continues. The oldest files are

replaced by the new recordings.

5 FORMAT Here you can format the SD-Card. All recordings will be

deleted.

Here you can see the total and remaining capacity. After inserting the card please choose FORMAT to format the SD-Card and to prepare it for the recording.

For the recording you can use commercial SDHC-Cards.

8.7. System status

SYSTEM STATUS

VERSION : V1.0000 SD FULL : LOOP

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ



Here you can find a quick summary of the firmware version and the recording settings. Press any key to return to the main menu.

8.8 Power on setup

POWER ON SETUP

LANGUAGE : DEUTSCH COMPOSITE : PAL



LANGUAGE Here you can set the OSD menu languag e. COMPOSITE Here the video standard for the video output is shown.

8.9 Factory settings

FACTORY DEFAULT

RECALL DEFAULT NO W?

NO: EXIT YES: ENTER



Here you can reset all settings, except Date and time, to factory default. Press the button to reset to factory default.

To break up, press the button, at the same time you return to the main menu.

9. Specifications

Model TV8510 Eytron Portable Mini DVR Ecoline

Video system

Video

Compression Recording

Resolution

Recording quality Motion Detection Playback Options Recording method Storage media Display Multilingual OSD Connectors Power supply Weight Dimensions Operating temperature

PAL MPEG4, ASF file format 320 x 480 @ 30 fps

640 x 480 @ 12 fps LOW / MEDIUM / HIGH

16 x 12 fields Manual / Event list Manual / Motion Detection / Alarm SDHC-Card 2,5” Colour-LCD German, English, Danish, Dutch, French, Italian Video IN, Video OUT, Alarm, Power supply 5V DC / 1 A 118 g 110 mm x 65 mm x 27 mm 5°C till 40°C

10. Possible recording time

Frame rate resolution

1 GB

Quality

SD-Card

(example)

Low 600 Min. 340 Min.

Medium 380 Min. 280 Min.

High 150 Min 155 Min.

30 fps @

320x240

12 fps @

640x480

Mini-enregistreur portable

Version : 1.0, 09/2008

Eytron Ecoline

Manuel utilisateur

TV8510

Table des matières

1. Avant-propos ................................................................................................................ 41

2. Remarques relatives à la sécurité............................................................................... 42

3. Contenu......................................................................................................................... 43

4. Caractéristiques ........................................................................................................... 44

5. Exemple d’installation.................................................................................................. 44

6. Description des touches.............................................................................................. 45

7. Utilisation...................................................................................................................... 46

7.1. Allumer l’enregistreur.............................................................................................. 46

7.2. Vue en temps réel.................................................................................................. 47

7.3. Enregistrement....................................................................................................... 48

7.4. Restitution.............................................................................................................. 49

8. Menu principal .............................................................................................................. 51

8.1 Menu principal......................................................................................................... 51

8.2 Menu Date/Heure.................................................................................................... 51

8.3 Menu de détection des mouvements....................................................................... 52

8.3.1 Plage de détection.......................................................................................... 52

8.3.2 Sensibilité ....................................................................................................... 52

8.4 Enregistrements manuels........................................................................................ 53

8.5 Réglages de l’enregistrement.................................................................................. 53

8.5.1 Enr. sur alarme ............................................................................................... 54

8.5.2 Enr. Sur sensor............................................................................................... 54

8.6 Options carte SD..................................................................................................... 55

8.7 Etat système............................................................................................................ 55

8.8 Configuration au démarrage.................................................................................... 56

8.9 Paramétrages usine................................................................................................ 56

9. Données techniques..................................................................................................... 57

10. Durées d’enregistrement possibles.......................................................................... 57

1. Avant-propos

Chère cliente, cher client, Nous vous remercions d’avoir acheté ce mini-enregistreur portable Eytron Ecoline. Vous

venez d’acquérir un appareil doté des toutes dernières évolutions technologiques. Ce produit satisfait les exigences des normes européennes et nationales en vigueur. Les informations et les documents disponibles chez le fabricant (www.abus-sc.com) ont permis de démontrer la conformité de cet appareil.

Afin de maintenir cet enregistreur en l’état et de garantir son bon fonctionnement, consultez ce manuel utilisateur. Pour toute question, adressez-vous à votre revendeur.

Cet enregistreur numérique, combiné à des sources de signal vidéo (S/W et caméra couleur), est utilisé dans la surveillance d’objets. Ses faibles dimensions en font un appareil polyvalent et universel et la possibilité de fonctionnement sur batterie permet d’exercer une surveillance idéale n’importe où. L’écran couleur LCD 2,5" intégré ne permet pas seulement de régler la caméra de surveillance, mais également d’analyser immédiatement l’enregistrement. Les images et vidéos enregistrées sur la carte SDHC peuvent ensuite être restituées directement sur un ordinateur standard.

L’enregistrement des données est soumis aux lois relatives à la protection des données du pays. Informez les clients de l’existence de ces lois lors de l’installation de l’appareil.

Toutefois, ni l’auteur de ce manuel, ni ABUS Security-Center ne peuvent être tenus responsables en cas de perte ou de dommage provoqués ou prétendus avoir été provoqués directement ou indirectement par ce mode d’emploi. Le contenu de ce document peut être modifié sans notification préalable.

2. Remarques relatives à la sécurité

Il est impératif de ne pas mettre en contact le mini-enregistreur portable Eytron Ecoline, ainsi que les composants qui y sont reliés, avec des sources d’humidité, par exemple, dans des caves. Toute utilisation autre que celle décrite dans ce manuel peut endommager l’appareil. Il existe de plus un risque de court-circuit, d’incendie, de choc électrique, etc. Ce mini-enregistreur a été conçu pour être utilisé avec un bloc d’alimentation permettant un raccordement sur courant alternatif 230 volts/50 Hz.

L’appareil ne doit pas être modifié, ouvert ni transformé. Le raccordement sur secteur est effectué selon la réglementation en vigueur dans le pays. Renseignez-vous avant l’installation.

Pour éviter les risques d’incendies et de blessures, respectez les consignes suivantes :

• Installez l’appareil dans un endroit sec. Assurez-vous que la pièce est bien ventilée.

• N’exposez pas l’appareil à des températures inférieures à 5 °C ni supérieures à 40 °C.

• L’appareil n’est pas adapté à une utilisation en extérieur. Le taux d’humidité ambiant ne doit pas dépasser 80 % (non condensé).

• Mettez l’appareil hors tension avant toute manipulation.

Pour le bon fonctionnement de l’appareil, respectez les consignes de sécurité suivantes :

• Le mini-enregistreur portable Eytron Ecoline est alimenté en tension continue 5 V par le biais d’un bloc d’alimentation.

• L’appareil doit être relié au

réseau électrique CA 230 V du bâtiment via une ligne sécurisée indépendante.

Le raccordement au réseau électrique du bâtiment doit respecter les normes du pays concerné.

Généralités :

Une installation incorrecte et défectueuse peut entraîner des perturbations et nuire à la qualité de l’image. Veuillez lire attentivement ce mode d’emploi et respecter exactement les indications relatives aux lignes et aux composants lors de l’installation de l’appareil.

Sous réserve de modifications techniques.

3. Contenu

Mini-enregistreur portable Eytron Ecoline

Bloc d’alimentation

Câble d’entrée vidéo

Câble de sortie vidéo

Câble de l’alarme

Manuel d’installation

Pochette en cuir

4. Caractéristiques

• Analyse immédiate des données sur l’écran LCD intégré

• Compression des données MPEG4 (format de fichier ASF)

• Enregistrement de l’alarme, enregistrement des mouvements ou enregistrement

continu

• Compatible avec les cartes SDHC

• Peut fonctionner avec des piles

• Menu de l’écran multilingue

5. Exemple d’installation

Vous pouvez faire fonctionner le mini-enregistreur avec des piles ou le raccorder au réseau électrique à l’aide du bloc d’alimentation fourni.

Vous pouvez analyser les données enregistrées sur le confortable écran LCD 2,5" intégré ou sur un autre écran branché à l’appareil.

Vous pouvez également connecter des appareils externes au mini-enregistreur et surveiller le déclenchement d’une alarme.

6. Description des touches

(1) Rec/ Exit/ Stop Si la LED est rouge, l’enregistreur est en mode enregistrement. (2) Video Out Sortie vidéo (3) Alarm (Trigger In) Entrée alarme pour appareils externes (4) Power Input Vous pouvez brancher ici le bloc d’alimentation CC 5 V fourni.

(5) Menu Button

(6) Left Button

(7) SD Card Slot Emplacement pour cartes SD

(8) Down Button Menu : naviguer vers le bas.

(9) Right Button

(10) Up Button Menu : naviguer vers le haut. (11) Power Button (12) Lock Blocage clavier de toutes les touches fonction.

Menu : permet de confirmer ou d’ouvrir le sous-menu. Vue en temps réel : permet d’ouvrir le menu principal. Menu : permet de diminuer la valeur de réglage. Restitution : revenir en arrière. Pause restitution : retour arrière par image

LED rouge clignotante * Clignotement rapide : carte SD non insérée

défectueuse / carte SD protégée en écriture (seule la lecture est possible) carte SD non insérée et mode de restitution activé

* Clignotement répétitif : enregistrement activé. Attention !

Lorsque la LED clignote très rapidement, appuyez sur la touche <Enter> pour désactiver l’alarme.

Menu : augmenter la valeur de réglage. Restitution : avancer. Pause restitution : avancer par image.

Interrupteur MARCHE/ARRÊT : maintenez le bouton enfoncé pendant quelques secondes pour allumer ou éteindre l’enregistreur.

carte SD pleine / carte SD

(13) LCD Display Écran LCD couleur 2,5"

Cette touche permet de lancer la restitution de toutes les données déjà

(14) Play/ Pause

(15) Video In Entrée vidéo pour caméra externe. (16) PSR Stand Pied pliable pour une installation simple du mini-enregistreur.

enregistrées. Vous pouvez mettre en pause pendant la restitution en appuyant de nouveau sur cette touche. Appuyez encore une fois pour poursuivre la restitution.

7. Utilisation

7.1. Allumer l’enregistreur

Maintenez la touche Power enfoncée pendant au moins cinq secondes pour allumer/éteindre le mini-enregistreur portable Eytron Ecoline.

Par défaut le texte est en anglais. Pour changer la langue, choisissez dans le menu principal la touche POWER ON SETUP. Maintenant vous pouvez changer la langue du menu.

Vous pouvez utiliser des cartes SD ou SDHC comme supports d’enregistrement, par exemple : des cartes SDHC TV8961 4 Go ou TV8962 8 Go ABUS Security-Center.

Si le symbole s’affiche, cela signifie que l’enregistreur a correctement identifié la carte SD et qu’il fonctionne normalement. Si l’appareil n’arrive pas à lire la carte, la LED REC est rouge et clignote. Dans ce cas, formatez à nouveau la carte SD.

Si la protection en écriture de la carte est activée, vous pouvez uniquement lire les données sauvegardées. Vous ne pouvez pas enregistrer.

Remarque

Ne retirez jamais la carte SD lors du démarrage. Cela pourrait endommager les données qu’elle contient de manière irréversible.

7.2. Vue en temps réel

La vue en temps réel s’affiche automatiquement au démarrage de l’enregistreur.

   



Indique la date du jour et l’heure actuelle. Indique si le blocage clavier est activé ou désactivé. Indique si une caméra externe est reliée comme source vidéo. Indique les paramètres d’enregistrement :

Indique la résolution configurée pour l’enregistrement Indique la qualité configurée pour l’enregistrement

Indique le statut de la carte SD :

La carte SD n’a pas été insérée ou aucune carte n’a été identifiée La carte SD est testée

La carte SD a été identifiée correctement

Indique l’état de la batterie :

Batterie chargée à 100 % Batterie chargée à 60 % Batterie chargée à 30 % La batterie est vide et doit être chargée

Remarque

Si aucune carte SD n’est insérée, seule la vue en temps réel est disponible.

7.3. Enregistrement

Vous disposez de 3 types d’enregistrements :

1) Enregistrement manuel : Appuyez sur la touche d’enregistrement dans la vue en temps réel pour lancer un enregistrement manuel.

2) Détection de mouvements : Dès que l’enregistreur détecte un mouvement, il lance l’enregistrement. La touche vous permet d’interrompre l’enregistrement à tout moment.

3) Enregistrement alarme : L’enregistrement démarre dès qu’un capteur externe déclenche l’alarme au niveau de l’enregistreur. La touche vous permet d’interrompre l’enregistrement à tout moment.

Pour interrompre un enregistrement, procédez comme suit : Enregistrement manuel Appuyez sur la touche pour interrompre

l’enregistrement. Appuyez sur la touche pour redémarrer l’enregistrement.

Statut de l’enregistrement :

Mode d’enregistrement :

Statut des cartes SD Indique le statut de la carte SD.

Indique le type d’enregistrement.

Indique si un enregistrement de données a lieu.

Enregistrement manuel Enregistrement commandé par les mouvements

Enregistrement déclenché par l’alarme

7.4. Restitution

Vous pouvez choisir entre la restitution normale et le menu de recherche.

1) Restitution normale Dans la vue en temps réel, appuyez sur la touche de restitution/pause pour lire immédiatement le dernier enregistrement.

 

Vitesse de restitution normale. Appuyez sur la touche . En mode de restitution normale, appuyez sur les touches ou pour

effectuer une recherche arrière ou avant rapide (vitesse : x2/ x4/ x8/ x16/ x32). Appuyez sur la touche pour revenir en mode de restitution normale.





En mode de restitution, appuyez sur la touche pour mettre en pause. Appuyez de nouveau sur cette touche pour poursuivre la lecture. Lorsque la restitution est arrêtée, appuyez sur les touches ou pour avancer ou reculer d’une image. Appuyez sur la touche pour revenir en mode de restitution normale.

Appuyez sur la touche REC pour interrompre la restitution et revenir à la vue en temps réel.

2) Recherche et restitution Pour accéder au menu de recherche, ouvrez le menu principal et sélectionnez l’élément de menu Recherche et restitution (Search and Play).



 



L’écran relatif au fichier indique la date de la réception et le nombre de fichiers correspondant. Appuyez sur les touches ou pour choisir un enregistrement. Appuyez sur la touche pour confirmer. Pour revenir à l’écran de sélection, appuyez sur la touche . Indique le nombre de pages.

Indique quel événement a déclenché l’enregistrement :

Enregistrement manuel

Détection de mouvements

Alarme

Appuyez sur les touches ou pour sélectionner l’événement déclencheur et pour afficher le premier écran correspondant à l’enregistrement.



Restitution sur un PC : Vous pouvez restituer toutes les images et les vidéos enregistrées sur un PC standard à l’aide d’un lecteur de cartes SD/SDHC (par exemple, TV8960). Tous les fichiers sont stockés dans le répertoire DCIM\DVMPG4. Vous pouvez les lire à l’aide de Microsoft® Windows Media Player, par exemple. Pour cela, il peut s’avérer nécessaire de mettre à jour Microsoft® Windows Media Player avec les tous derniers codecs audio et vidéo.

Indique l’heure de l’enregistrement.

8. Menu principal

8.1 Menu principal

MENU PRINCIPAL

RECHERCHE > DA TE ET HEURE > VIDEO SENSOR > ENR. MANUEL > ENR. SYSTÈME > OPTIONS CARTE SD > ETAT SYSTÈME > CONFIG. DÉMARRAGE > RETOUR RÉGL. USINE >



 Affichage des sous-menus

Le menu principal se compose de 3 niveaux de menu :

J J J J J J

- Appuyez sur les touches ou pour naviguer dans le menu.

- Appuyez sur la touche MENU/ENTER pour accéder au sous-menu.

- Les touches ou vous permettent de modifier les valeurs.

- Appuyez sur la touche REC pour quitter le menu.

8.2 Menu Date / Heure

Ce menu vous permet de configurer la date et l’heure, ainsi que le format d’affichage.

Format de date Réglage de la date/de l’heure

Premier niveau (menu principal) Deuxième niveau Troisième niveau

DATE / HEURE

FORMAT DATE : D/ M/ Y RÉGL. ANNÉE : 08 RÉGL. MOIS : 05 RÉGL. JOUR : 05 RÉGL. HEURE : 11 / 48

Vous pouvez modifier la présentation de la date. Vous pouvez configurer la date et l’heure.



8.3 Menu de détection des mouvements

8.3.1 Plage de détection

              

ZONE



             

MODE EDITION

              

CELLULE

              

               

             

              

MODE : PLAY

              



La plage de détection correspond à une zone avec 16 x 12 cellules. Les cellules qui peuvent détecter les mouvements sont marquées en rouge.

Déplacez le curseur à l’aide des touches . Confirmez votre sélection à l’aide de la touche et passez en mode édition à l’aide de la touche .

Modes d’édition : MODIT. ZONE Ici vous pouvez (dés)activer chaque cellule. SUPP. BLOC Ici vous pouvez désactiver un bloc complet. SUPP : TOUT Ici vous pouvez désactiver tous les champs. AJOUT BLOC Ici vous pouvez activer un bloc complet. AJ.TOUT Ici vous pouvez activer tous les champs.

8.3.2 Sensibilité

Vous pouvez régler la sensibilité du détecteur de mouvements. NIV DETECTE Cette barre indique la modification de l’image temporaire NIV REGLE

déclenchée par le mouvement. Seuil de détection des mouvements Cette barre indique à partir de quelle modification d’image le mouvement a été détecté. Plus vous positionnez cette barre à gauche, plus la détection des mouvements est sensible.

Les touches et vous permettent de modifier les valeurs.

Pour éviter des déclenchements intempestifs, le seuil de détection des mouvements ne

doit pas être trop faible.

8.4 Enregistrements manuels

ENR. MANUEL 

RÉSOLUTION : 640 x 480 IMAGES / SEC : 12 FPS QUALITÉ : MEDIUM

Vous pouvez lancer un enregistrement manuel à l’aide de la touche .

- Video Size / Frame Rate : Vous pouvez paramétrer la résolution et le débit de l’enregistrement manuel.

Résolution 320 x 240 640 x 480 Débit max. 30 fps 12 fps

- Quality : Vous pouvez paramétrer ici les 3 degrés de qualité différents de l’enregistrement : Élevé = High, Moyen = Medium, Faible = Low.

8.5 Réglages de l’enregistrement

AUFNAHME



640 x 480 12 FPS MQ



640 x 480 12 FPS MQ

ENR. SUR ALARME ENR. SUR SENSOR



Vous pouvez paramétrer ici les différents modes d’enregistrement.

8.5.1 Enr. sur alarme

ENR. SUR ALARME

RESOLUTION : 640 x 480 IMAGES/SEC : 12 FPS QUALITE : MOYENNE DUREE : 10 CONTACT MOD : N. O.



RESOLUTION Ici vous pouvez régler la résolution de l‘enregistrement:

320 x 240 (max. 30 images / seconde)

640 x 480 (max. 12 images / seconde) IMAGES/SEC Ici vous pouvez régler le taux d’images de l‘enregistrement. QUALITE Ici vous pouvez régler la qualité de l‘enregistrement (basse / moyenne /

haute). Plus haute que soit la qualité, plus belle que soit l’image lors de

l’affichage, il faut en tous cas avoir une plus grande capacité de

sauvegarde. DUREE Ici vous pouvez régler pendant quelle période l’enregistreur doit

enregistrer après le déclenchement de l’alarme. CONTACT MOD Ici vous pouvez régler le type d’entrée d‘alarme:

N. C. Normalement fermée (Normally Closed):

Une alarme est déclenchée, quand le circuit est ouvert.

N. O. Normalement ouverte (Normally Open):

Une alarme est déclenchée, quand le circuit est fermé.

8.5.2 Enr. Sur sensor



ENR. VIDEOSENSOR 

RÉSOLUTION : 640 x 480 IMAGES / SEC. : 12 FPS QUALITÉ : MEDIUM DURÉE : 10

RESOLUTION Ici vous pouvez régler la résolution de l‘enregistrement:

320 x 240 (max. 30 images / seconde)

640 x 480 (max. 12 images / seconde) IMAGES/SEC Ici vous pouvez régler le taux d’images de l‘enregistrer. QUALITE Ici vous pouvez régler la qualité de l‘enregistrement (basse / moyenne /

haute). Plus haute que soit la qualité, plus belle que soit l’image lors de

l’affichage, il faut en tous cas avoir une plus grande capacité de

sauvegarde. DUREE Ici vous pouvez régler la période dans laquelle l’enregistreur doit

enregistrer, après qu’un mouvement est détecté.

8.6 Options carte SD

OPTION CARTE SD

TAILLE DISK : 3827 MB

PLACE LIBRE : 2485 MB

FICHIER MAX : 3 MB

CARTE PLEINE : CIRC

FORMATAGE >



La capacité totale et la capacité restante de la carte SD utilisée sont affichées ici. Une fois la carte insérée, sélectionnez FORMAT pour formater la carte SD et la préparer pour l’enregistrement.

Vous pouvez utiliser une carte SDHC standard.

1 TAILLE DISK 2 PLACE LIBRE 3 FICHIER MAX

Indique la capacité totale de la carte SD introduite. Indique la mémoire disponible de la carte SD introduite. Ici vous pouvez déterminer la grandeur maximale (3 – 100 MB) d’un enregistrement. Si la grandeur de données est atteinte, une nouvelle donnée est produite.

4 CARTE PLEINE

Ici vous pouvez choisir la procédure lorsque la capacité de sauvegarde est atteinte:

STOP Lorsque la capacité de sauvegarde est atteinte,

l’enregistrement sera terminé.

CIRC Lorsque la capacité de sauvegarde est atteinte,

l’enregistreur continue à enregistrer et efface ainsi les plus anciens enregistrements de la carte SD.

5 FORMATAGE Ici la carte SD introduite est formatée. Tous les enregistrements

sauvegardés seront effacés.

8.7 Etat système

ETAT SYSTÈME

VERSION : V1.0000 SD PLEIN : RING

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ



Vous obtenez ici des informations sur la version du logiciel et les divers paramètres d’enregistrement. Appuyez sur une touche de votre choix pour revenir au menu principal.

8.8 Configuration au démarrage

CONFIG DÉMAR.

LANGUAGE : DEUTSCH COMPOSITE : PAL



1 LANGUAGE Ici vous pouvez choisir la langue souhaitée. 2 COMPOSITE Ici le standard vidéo est indiqué pour la sortie vidéo (PAL).

8.9 Paramétrages usine

REGLAGE USINE

RETOUR PARAM USINE?

NON: SORT. OUI: VALIDE



Vous pouvez restaurer ici tous les paramètres par défaut, excepté la date et l’heure. Appuyez sur la touche pour réinitialiser les paramètres par défaut de l’enregistreur. Pour interrompre cette opération, appuyez sur la touche . Vous revenez ainsi au

menu principal.

9. Données techniques

Modèle TV8510 Mini-enregistreur portable Eytron Ecoline

Système vidéo

Vidéo

Qualité d’enregistrement Détecteur de mouvement Possibilités de recherche Mode d’enregistrement Support d’enregistrement LCD

Affichage multilingue Connexions

Alimentation en tension Poids Dimensions Températures de

fonctionnement

Compression Vidéo

PAL MPEG4, format de fichier ASF 320 x 480 @ 30 images/seconde

640 x 480 @ 12 images/seconde Faible / Moyen / Élevé 16 x 12 zones Manuelle / Recherche par événement Manuel / Détection des mouvements / Alarme Carte SDHC LCD couleur 2,5” Allemand, anglais, danois, néerlandais, français,

italien Entrée vidéo, sortie vidéo, Alarme, Secteur

5V CC / 1 A 118 g 110 mm x 65 mm x 27 mm

5°C à 40°C

10. Durées d’enregistrement possibles

Débit Résolution

Carte SD

1 Go

Qualité

Faible 600 Min. 340 Min.

Moyen 380 Min. 280 Min.

Élevé 150 Min 155 Min.

30 fps @

352x240

12 fps @

640x480

Eytron draagbare

Digitale minirecorder Ecoline

Handleiding

Versie: 1.0, 09/2008

TV8510

Inhoud

1. Voorwoord..................................................................................................................... 60

2. Veiligheidsinstructies................................................................................................... 61

3. Leveringsomvang......................................................................................................... 62

4. Kenmerken....................................................................................................................63

5. Installatievoorbeeld...................................................................................................... 63

6. Beschrijving van de toetsen........................................................................................ 64

7. Bediening...................................................................................................................... 65

7.1. Recorder inschakelen............................................................................................. 65

7.2. Live weergave........................................................................................................ 66

7.3. Opname ................................................................................................................. 67

7.4. Weergave............................................................................................................... 68

8. Systeeminstellingen..................................................................................................... 70

8.1 Hoofdmenu.............................................................................................................. 70

8.2 Menu datum / tijd..................................................................................................... 70

8.3 Menu bewegingsherkenning ................................................................................... 71

8.3.1 Sensorgebied.................................................................................................. 71

8.3.2 Set BD gevoeligh............................................................................................ 71

8.4 Handmatige opnamen............................................................................................. 72

8.5 Opname-instellingen ............................................................................................... 72

8.5.1 Alarm Opname................................................................................................ 73

8.5.2 Bew. Opname ................................................................................................. 73

8.6 SD geheugenkaart .................................................................................................. 74

8.7 Systeemstatus......................................................................................................... 75

8.8 Power Aan Setup..................................................................................................... 75

8.9 Fabrieksinstellingen................................................................................................ 75

9. Technische gegevens .................................................................................................. 76

10. Mogelijke opnametijd................................................................................................. 76

1. Voorwoord

Geachte klant, hartelijk dank voor de aanschaf van deze draagbare digitale minirecorder. Hiermee heeft u

een product aangeschaft dat is gebouwd volgens de huidige stand van de techniek en voldoet aan alle geldende Europese en nationale richtlijnen. De overeenstemming met deze eisen is gecontroleerd, de bijbehorende verklaringen en documenten zijn bij de fabrikant (www.abus-sc.com) beschikbaar.

Om deze status te behouden en gebruik zonder gevaar te garanderen moet u als gebruiker deze gebruiksaanwijzing in acht nemen! Als u vragen heeft kunt u contact opnemen met uw leverancier.

Deze digitale recorder wordt in combinatie met videosignaalbronnen (zwart/wit en kleurencamera's) gebruikt voor de bewaking van objecten. Door de geringe afmetingen is deze veelzijdige digitale recorder algemeen inzetbaar. De mogelijkheid voor gebruik op batterijen maakt de recorder uitstekend geschikt voor bewaking onderweg. De ingebouwde 2,5" LCD kleurenmonitor is niet alleen een goede hulp bij het instellen van de bewakingscamera, hiermee kunnen de opnamen ook direct worden beoordeeld. De opnamen en video's worden op een SDHC geheugenkaart opgeslagen en kunnen direct op een gewone PC worden weergegeven.

De opslag van gegevens is onderworpen aan landelijke wetgeving met betrekking tot de bescherming van persoonsgegevens. Wijs uw klanten tijdens de installatie op het bestaan van deze wettelijke richtlijnen.

is. Desondanks zijn de auteurs en ABUS Security-Center niet aansprakelijk voor verlies of andere schade die direct of indirect door deze handleiding wordt veroorzaakt, of waarvan wordt beweerd dat deze hierdoor wordt veroorzaakt. De inhoud van deze handleiding kan zonder voorafgaande kennisgeving worden gewijzigd.

2. Veiligheidsinstructies

De Eytron draagbare digitale minirecorder Ecoline en de aangesloten componenten mogen absoluut niet in contact komen met vocht. Opstellen in bv. kelderruimtes e.d. moet absoluut worden vermeden. Een andere toepassing dan hier is beschreven kan het apparaat beschadigen. Bovendien kan dit leiden tot gevaarlijke situaties zoals bv. kortsluiting, brand, elektrische schok en dergelijke. Het apparaat is via een netvoedingsadapter geschikt voor aansluiting op het openbare elektriciteitsnet van 230 Volt / 50 Hz.

Het gehele product mag niet worden geopend of gewijzigd resp. omgebouwd. De aansluiting op het openbare elektriciteitsnet is onderworpen aan specifieke landelijke richtlijnen. Zorg dat u vooraf van deze richtlijnen op de hoogte bent.

Om brand en letsel te vermijden moet het volgende in acht worden genomen:

• Bevestig het apparaat veilig op een droge plaats in huis. Zorg voor voldoende ventilatie.

• Stel het apparaat niet bloot aan temperaturen onder de 5 °C, resp. boven de 40 °C.

• Het apparaat is ontworpen voor gebruik binnenshuis. De maximale luchtvochtigheid mag niet hoger zijn dan 80% (niet condenserend).

• Vóór alle

werkzaamheden aan het apparaat moet de netspanning worden uitgeschakeld.

Neem de volgende veiligheidsmaatregelen in acht zodat uw apparaat zonder storingen functioneert:

• De Eytron draagbare digitale minirecorder Ecoline werkt via een netvoeding op 5V gelijkspanning.

• De netvoeding moet via een

apart gezekerde aansluiting op het 230V AC elektriciteitsnet worden aangesloten

De aansluiting aan het openbare elektriciteitsnet is onderworpen aan landelijke bepalingen.

Algemeen:

Onvakkundige of onjuiste installatie kan leiden tot storingen en slechte beeldkwaliteit. Lees daarom deze handleiding nauwkeurig door en let bij de installatie op de juiste aanduiding van de gebruikte kabels, aansluitingen en componenten.

Technische wijzigingen voorbehouden.

3. Leveringsomvang

Eytron draagbare digitale minirecorder

Ecoline

Netvoedingadapter

Kabel video-ingang

Kabel video-uitgang

Alarmkabel

Installatiehandleiding

Leren tas

4. Kenmerken

• Direct beoordelen van de gegevens op de ingebouwde LCD

• Maakt gebruik van MPEG4 datacompressie (ASF bestandsformaat)

• Alarm-, bewegingsgestuurde of continu opname

• 1 x video-ingang, 1 x video-uitgang, 1 x alarmingang

• Compatibel met SDHC geheugenkaarten

• Gebruik op batterijen mogelijk

• On-Screen menu in meerdere talen

5. Installatievoorbeeld

De digitale minirecorder kan via batterijen of met de meegeleverde netvoeding van stroom worden voorzien.

De opgenomen gegevens kunnen gemakkelijk worden beoordeeld op het ingebouwde 2,5" LCD beeldscherm of op een extern aangesloten monitor.

Er kan optioneel ook externe apparatuur op de digitale minirecorder worden aangesloten die via het alarmsignaal kan worden geschakeld.

6. Beschrijving van de toetsen

(1) Rec/ Exit/ Stop (2) Video uit Video-uitgang

(3) Alarm in Alarmingang voor externe apparatuur

Wanneer de LED rood opnamemodus.

oplichten, bevindt de recorder zich in

(4) Voeding Hier wordt de meegeleverde 5 V DC netvoeding aangesloten. (5) Menu

(6) Links

Opening voor de

(7)

SD geheugenkaart

(8) Omlaag

(9) Rechts

(10) Omhoog (11) Aan / uit (12) Vergrendelen Toetsblokkering voor alle functietoetsen

Menu: bevestigen of submenu oproepen Live weergave: hoofdmenu oproepen Menu: instelling verlagen

Weergave: terugspoelen Weergave gepauzeerd: enkel beeld achteruit

Opening voor SD geheugenkaarten Knipperende rode LED

* Snel knipperen: SD kaart niet geplaatst / SD kaart vol / SD kaart

beschadigd / SD kaart beveiligd tegen schrijven (alleen lezen mogelijk) / SD kaart niet geplaatst of camera in weergavemodus

* Herhaaldelijk oplichten: opname actief. Waarschuwing!

Wanneer de LED zeer snel knippert, drukt u op <Enter> om het alarm uit te schakelen.

Menu: omlaag bladeren Menu: instelling verhogen

Weergave: vooruit spoelen Weergave gepauzeerd: enkel beeld vooruit

Menu: omhoog bladeren AAN / UIT schakelaar: knop enkele seconden ingedrukt houden om de

recorder in of uit te schakelen.

(13) LCD Display 2,5” kleurenscherm

Met deze toets kunt u de weergave van opgenomen gegevens starten.

(14) Weergave / Pauze

(15) Video In Video-ingang voor een externe camera (16) Voet Uitklapbare voet om de digitale minirecorder gemakkelijk neer te zetten

Tijdens het afspelen kunt u de weergave met deze toets pauzeren. Door de toets opnieuw in te drukken wordt het afspelen hervat.

7. Bediening

7.1. Recorder inschakelen

Houd de aan/uit gedurende minimaal 5 seconden ingedrukt om de Eytron draagbare digitale minirecorder Ecoline AAN/UIT te schakelen.

De standaard ingestelde taal is Engels. Voor het veranderen van de taal gaat u naar het hoofdmenu en dan kiest u “POWER ON SETUP”. Hier kunt u de gewenste taal instellen.

Voor de opslag van de gegevens kunnen zowel standaard SD als SDHC geheugenkaarten worden gebruikt, bv. TV8961 4 GB of TV8962 8 GB SDHC geheugenkaarten van ABUS Security-Center.

Wanneer het symbool wordt weergegeven, heeft de recorder de SD kaart correct herkend en functioneert normaal. Wanneer de SD kaart niet kan worden gelezen, knippert de REC LED rood. In dit geval moet de SD kaart opnieuw worden geformatteerd.

Wanneer de SD kaart is beveiligd tegen schrijven, is het alleen mogelijk om gegevens weer te geven. Er kunnen dan geen gegevens worden opgeslagen.

Opmerking

Verwijder de SD kaart nooit tijdens het starten van de recorder. Dit kan leiden tot blijvende beschadiging van de opgeslagen gegevens.

7.2. Live weergave

Na het starten van de recorder wordt automatisch de live weergave ingeschakeld.



 





Geeft de huidige datum en tijd aan. Geeft aan of de toetsblokkering is in- of uitgeschakeld. Geeft aan of er een externe camera is aangesloten. Toont de instellingen voor de opname:

De ingestelde opnameresolutie De ingestelde opnamekwaliteit

Geeft de status van de SD kaart aan:

SD kaart niet geplaatst of SD kaart kan niet worden gelezen SD kaart wordt gecontroleerd

SD kaart is correct herkend

Geeft de status van de accu aan:

100% vermogen 60% vermogen 30% vermogen Batterij is leeg en moet worden opgeladen

Opmerking

Wanneer er geen SD kaart is geplaatst, is alleen de live weergave beschikbaar.

7.3. Opname

Er kan worden gekozen uit drie opnamemodi:

1) Handmatige opname: Druk tijdens live weergave op de Rec/Exit/Stop om een handmatige opname te starten.

2) Bewegingsherkenning: De opname wordt gestart wanneer de recorder een beweging detecteert. Met de toets kan de opname op elk moment geannuleerd worden.

3) Alarmopname: De opname wordt gestart wanneer een externe sensor een signaal naar de recorder

stuurt. Met de toets kan de opname op elk moment geannuleerd worden

Een opname kan als volgt worden onderbroken: Handmatige opname Druk op de Rec/Exit/Stop om de opname te

onderbreken. Druk op de weergavetoets om de opname te hervatten.

Record Status: Geeft aan of er wordt opgenomen Record Mode: Geeft het opnametype aan:

Status van de SD kaart

Handmatige opname Bewegingsgestuurde opname

Alarmopname

Geeft de status van de SD kaart aan.

7.4. Weergave

U kunt kiezen tussen normaal afspelen en het zoekmenu.

1) Normaal afspelen Druk tijdens de live weergave de Weergave/Pauze toets om de laatste opname direct weer te geven.

Normale weergavesnelheid. Gebruik daarvoor de toets. 

Druk tijdens normale weergave op de toetsen of om snel voor- of achteruit te zoeken. (snelheid: x2/ x4/ x8/ x16/ x32). Druk op de toets om terug te keren naar de normale weergavesnelheid.





Druk tijdens weergave op de toets om de weergave te pauzeren. Door de toets opnieuw in te drukken, wordt de weergave hervat. Druk, terwijl het afspelen is gepauzeerd, op de toetsen of om een enkel beeld voor- of achteruit te springen. Druk op de toets om terug te keren naar de normale weergave.

Druk op de REC toets om het afspelen af te breken en terug te keren naar de live weergave.

2) Zoeken en afspelen Om het zoekmenu op te roepen, opent u het hoofdmenu en kiest u het menupunt ZOEKEN & AFSPELEN (search and play).



De bestandenlijst toont de datum van de opname en het aantal bestanden waaruit de opname bestaat. Druk op toets of om een opname te selecteren. Bevestig de keuze door de toets in te drukken. Druk op de opnametoets om terug te keren naar het keuzevenster .

 

Geeft het aantal pagina's aan. Geeft aan welke gebeurtenis de opname heeft gestart:

Handmatige opname

Bewegingsherkenning

Alarm



Druk op de toets of om de gebeurtenis te kiezen waarmee de opname wordt

ZOEK EN AFSP. DATUM FILES 2007/08/08 3



2007/08/30 5 2007/09/02 2 2007/09/09 7



PAGINA 001/002





TIJD: 13:09:09

 FILE:0001



gestart en het eerste beeld van de opname weer te geven.



Geeft de tijd van de opname aan.

Afspelen op de PC: U kunt alle opgeslagen beelden en video's met behulp van een SD/SDHC kaartlezer (bv. TV8960) op een gewone PC weergeven. Alle bestanden worden opgeslagen in de map DCIM\DVMPG4. De opnamen kunnen bijvoorbeeld met Microsoft® Windows Media Player worden afgespeeld. Het kan hiervoor nodig zijn om de Microsoft® Windows Media Player bij te werken met de meest actuele audio- en videocodecs.

8. Systeeminstellingen

8.1 Hoofdmenu

HOOFDMENU

ZOEK EN AFSP. > SET TIJD / DATUM > SET BEWEGINGSDET > HANDMATIGE OPNAME OPNAME STATUS > SD KAART OPTIES > SYSTEEM STATUS > POWER AAN SETUP > FABRIEKSINSTEL >

 Weergave menuniveaus

Het hoofdmenu bestaat uit maximaal 3 niveaus:

     

- Druk op de toetsen of om in het menu te navigeren.

- Met de toets MENU/ENTER komt u in het submenu.

- Met de toets of kunt u de instellingen veranderen.

- Druk op de REC toets om het menu te verlaten.

Eerste niveau (hoofdmenu) Tweede niveau Derde niveau



8.2 Menu datum / tijd

SET TIJD/DATUM

DATUM FORM : D/ M/ J SET JAAR : 08 SET MAAND : 05 SET DAG : 05 SET TIJD : 11 / 48



Via dit menu kunt u de datum, de tijd en het weergaveformaat instellen.

DATUM FORM Weergaveformaat van de datum wijzigen. DATUM / TIJD Datum en tijd instellen.

8.3 Menu bewegingsherkenning

8.3.1 Sensorgebied

BEW GEBIED

MODE: CEL VERAN

MODE VERAN: AFSP



Het sensorgebied is een veld met 16 x 12 cellen. Cellen waarin een beweging moet worden herkend, zijn rood gemarkeerd.

Beweeg de cursor met de toetsen. Met de toets bevestigt u de keuzen en met de toets schakelt u om naar de bewerkingsmodus.

Bewerkingsmodi:

CEL VERAN Elke cel apart activeren of deactiveren. VERW. BLOK Compleet blok deactiveren. ALLES VERW. Alle velden deactiveren. TOEV. BLOK Compleet blok activeren. ALLES TOEV Alle velden activeren.

8.3.2 Set BD gevoeligh.

Hier kan de gevoeligheid van de bewegingsherkenning worden ingesteld.

ENERG. BEWD Deze balk toont de momenteel door beweging veroorzaakte

beeldwijziging.

DREMPEL BEWD

Drempel voor bewegingsherkenning Deze balk geeft aan, vanaf welke verandering in het beeld, een beweging wordt herkend. Hoe verder de balk naar links wordt geplaatst, hoe gevoeliger de bewegingsherkenning.

Met de toetsen en kunnen de waarden worden gewijzigd.

Om ongewenste reactie te voorkomen, mag de drempel niet te laag worden ingesteld.

8.4 Handmatige opnamen

HANDM. RECORD 

VIDEOFORM. : 640 x 480 OPN. SNELH : 12 FPS KWALITEIT : MEDIUM

Een handmatige opname kan met de toets worden gestart. Video Size / Frame Rate:

Hiermee wordt de resolutie en de beeldfrequentie van de handmatige opname ingesteld.

Resolutie 320 x 240 640 x 480 Max. beeldfrequentie 30 bps 12 bps

- Quality: Hier kunnen 3 verschillende kwaliteitsniveaus van de opname worden ingesteld: Hoog = High, Middel = Medium, Laag = Low.

8.5 Opname-instellingen

OPNAME STATUS

 

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ

ALARM OPNAME BEW. OPNAME



Hier kunnen de instellingen voor de verschillende opnamemodi worden aangepast.

8.5.1 Alarm Opname

ALARM OPNAME

VIDEO FORM : 640 x 480 OPN. SNELH. : 12 BPS KWALITEIT : MIDDEL DUUR : 10 ALARM ING. : N. O.



VIDEOFORM Opnameresolutie instellen:

320 x 240 (max. 30 beelden/seconde)

640 x 480 (max. 12 beelden/seconde) OPN. SNELH Beeldfrequentie instellen. KWALITEIT Opnamekwaliteit instellen (laag / middel / hoog). Hoe hoger de

kwaliteit, hoe beter het beeld bij de weergave. Hiervoor is echter

ook meer opslagruimte nodig. DUUR Instellen hoe lang de recorder na het alarmsignaal moet blijven

opnemen. ALARM ING. Type alarmingang instellen:

N. C. Normally Closed (normaal gesloten):

Er wordt een alarmsignaal gegeven wanneer het circuit wordt geopend

N. O. Normally Open (normaal geopend):

Er wordt een alarmsignaal gegeven wanneer het circuit wordt gesloten

8.5.2 Bew. Opname

BEW. OPNAME 

VIDEO FORM : 640 x 480 OPN. SNELH. : 12 BPS KWALITEIT : MIDDEL DUUR : 10

VIDEOFORM Opnameresolutie instellen:

320 x 240 (max. 30 beelden/seconde)

640 x 480 (max. 12 beelden/seconde) OPN. SNELH Beeldfrequentie instellen. KWALITEIT Opnamekwaliteit instellen (laag / middel / hoog). Hoe hoger de

kwaliteit, hoe beter het beeld bij de weergave. Hiervoor is echter

ook meer opslagruimte nodig. DUUR Instellen hoe lang de recorder na het detecteren van een

beweging moet blijven opnemen.

8.6 SD geheugenkaart

SD KAART OPTIES

OPSLAG CAP. : 3827 MB REST CAPAC : 2485 MB

MAX FILE FORM : 3 MB

KAART VOL FORMATEREN >

OVERSCHRIJVEN



OPSLAG CAP. Geeft de totale opslagcapaciteit van de geplaatste SD kaart aan. REST CAPAC Geeft de beschikbare opslagcapaciteit van de geplaatste SD kaart

aan.

MAX FILE FORM Hier kan de maximale bestandsgrootte (3 – 100 MB) van een

opname worden bepaald. Wanneer deze bestandsgrootte wordt bereikt, wordt er een nieuw bestand aangemaakt.

KAART VOL Hier kan worden aangegeven wat er moet gebeuren als de

opslagcapaciteit is uitgeput:

STOP Bij het bereiken van de opslagcapaciteit wordt

de opname beëindigd.

OVERSCHRIJVEN Bij het bereiken van de opslagcapaciteit

neemt de recorder verder op waarbij de oudste opnamen op de SD kaart worden gewist.

FORMATEREN > Formatteren va de geplaatste SD kaart. Daarbij worden alle

opgeslagen gegevens gewist.

Hier ziet u de totale en de resterende capaciteit van de geplaatste SD geheugenkaart. Na het plaatsen kiest u FORMAT, om de SD kaart te formatteren en de opname voor te bereiden.

U kunt gebruikmaken van standaard SDHC geheugenkaarten.

8.7 Systeemstatus

SYSTEEM STATUS

VERSIE : V1.0000

SD VOL : OVERSCHRIJVEN

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ



Hier heeft u een snel overzicht over de firmwareversie en alle huidige instellingen. Druk op een willekeurige toets om naar het hoofdmenu terug te keren.

8.8 Power Aan Setup

POWER AAN SETUP

TAAL : DUTCH COMPOSIET : PAL



TAAL Hier kunt u de gewenste taal kiezen. COMPOSIET Hier wordt de videostandaard voor de video-uitgang

weergegeven (PAL).

8.9 Fabrieksinstellingen

FABRIEKSINSTEL.

FABRIEKSINST. LADEN?

NEE: VERL YES: ENTER



Hier kunnen de fabrieksinstellingen worden hersteld, behalve datum en tijd. Druk op de toets om de recorder terug te zetten naar de fabrieksinstellingen. Om deze procedure te annuleren, drukt u op de toets. U keert meteen terug naar het

hoofdmenu.

9. Technische gegevens

Model TV8510 Eytron Ecoline draagbare mini-DVR

Videosysteem

Video

Opnamekwaliteit Bewegingssensor Zoekmogelijkheden Opnamemodus Opslagmedium LCD Meertalige OSD Aansluitingen Spanningsvoorziening Gewicht Afmetingen Bedrijfstemperatuur

Compressie Video

PAL MPEG4, ASF bestandsformaat 320 x 480 @ 30 beelden / seconde

640 x 480 @ 12 beelden / seconde Laag / Middel / Hoog

16 x 12 velden Handmatig / gebeurtenis Handmatig / bewegingsherkenning / alarm SDHC kaart 2,5” kleuren LCD Duits, Engels, Deens, Nederlands, Frans, Italiaans Video IN, Video OUT, alarm, netvoeding 5V DC / 1 A 118 g 110 mm x 65 mm x 27 mm 5 °C tot 40 °C

10. Mogelijke opnametijd

Beeldfrequentie Resolutie

geheugenkaart

1 GB

Kwaliteit

laag 600 Min. 340 Min.

Gemiddeld 380 Min. 280 Min.

hoog 150 Min 155 Min.

30 bps @ 352x240

12 bps @ 640x480

mini-digitaloptager Ecoline

Version: 1.0, 05/2008

Eytron bærbar

Brugerhåndbog

TV8510

Indhold

1. Forord............................................................................................................................ 79

2. Sikkerhedsoplysninger................................................................................................ 80

3. Leveringsomfang.......................................................................................................... 81

4. Kendetegn..................................................................................................................... 82

5. Installationseksempel .................................................................................................. 82

6. Beskrivelse af tasterne................................................................................................. 83

7. Betjening....................................................................................................................... 84

7.1. Tænde optageren................................................................................................... 84

7.2. Livevisning ............................................................................................................. 85

7.3. Optagelse............................................................................................................... 85

7.4. Afspilning................................................................................................................ 86

8. Hovedmenu................................................................................................................... 88

8.1 Hovedmenu............................................................................................................. 89

8.2 Dato / Klokkeslæt menu.......................................................................................... 89

8.3 Menu bevægelsesgenkendelse............................................................................... 90

8.3.1 Sæt bevæg. Område..................................................................................... 90

8.3.2 Sæt bevæg. føl.............................................................................................. 90

8.4 Manuelle optagelser................................................................................................ 91

8.5 Optagelsesindstillinger............................................................................................ 91

8.5.1. Alarm optagelse ........................................................................................... 92

8.5.2. Bevæg optagelse......................................................................................... 92

8.6 SD kort optioner ...................................................................................................... 93

8.7 Systemstatus........................................................................................................... 93

8.8 Strøm På................................................................................................................. 94

8.9 Fabriksindstillinger................................................................................................... 94

9. Tekniske data................................................................................................................95

10. Mulig optagelsestid.................................................................................................... 95

1. Forord

Kære kunde! Vi takker for købet af denne Eytron bærbar mini digitaloptager Ecoline.

Apparatet er blevet bygget efter nutidens tekniske standard. Det opfylder kravene fra de gældende europæiske og nationale retningslinjer. Det er blevet dokumenteret, og de pågældende erklæringer og dokumenter ligger hos producenten (www.abus-sc.com).

For at vedligeholde denne tilstand og for at sikre en risikofri drift skal du som bruger følge denne betjeningsvejledning! Ved spørgsmål bedes du rette henvendelse til din forhandler.

Denne digitaloptager anvendes i kombination med tilsluttede videosignalkilder (S/H og farvekameraer) til overvågning af objekter. De små mål gør denne digitaloptager til et mangfoldigt og universelt redskab, og den valgfrie batteridrift muliggør den perfekte overvågning undervejs. Den indbyggede 2,5“ LCD-farveskærm hjælper ikke kun med at indstille overvågningskameraerne, men muliggør også en omgående analyse af optagelserne. De billeder og videoer, der gemmes på SDHC-kortet, kan uden problemer afspilles på en almindelig pc.

Datalagring underligger landespecifikke retningslinjer for databeskyttelse. Oplys dine kunder ved installationen om disse regler.

forfatterne eller Security-Center GmbH & Co KG drages til ansvar for skader sket ved indirekte eller direkte brug af denne manual. Indholdet af denne manual kan ændres uden yderligere information.

2. Sikkerhedsoplysninger

Undgå, at kontakten af Eytron bærbar mini-digitaloptager Ecoline og dens tilsluttede komponenter kommer i kontakt med fugt, f.eks. i kælderrum. En anvendelse ud over det, der beskrives her, kan føre til, at produktet beskadiges. Derudover vil der i så fald være risiko for f.eks. kortslutning, brand, elektriske stød osv. Apparatet er via en strømforsyning egnet til driften på det offentlige el-net med 230 volt / 50 Hz vekselspænding.

Ingen dele på produktet må ændres, åbnes eller ombygges. Tilslutningen til den offentlige elforsyning underligger landespecifikke regler. Informer dig venligst om disse på forhånd.

For at undgå brand og skader skal du være opmærksom på følgende oplysninger:

• Fastgør apparatet sikkert på et tørt sted i huset. Sørg for tilstrækkelig ventilation.

• Udsæt ikke apparatet for temperaturer under 5 °C hhv. over 40 °C.

• Apparatet må kun bruges indendørs. Maks. luftfugtigheden må ikke overstige 80 % (ikke kondenseret).

• Udfør alt arbejde i

spændingsfri tilstand.

Vær venligst opmærksom på de følgende sikkerhedstiltag, så dit apparat altid fungerer fejlfrit:

• Eytron bærbar minidigitaloptager Ecoline forsynes via en strømforsyning med 5V jævnspænding.

• Apparatet bør tilsluttes til

230V AC hjemmenettet via en separat sikret ledning.

Tilslutningen til hjemmenettet underligger landespecifikke bestemmelser.

Generelt:

En forkert eller sjusket installation kan føre til fejl eller dårlig billedkvalitet. Derfor skal du læse denne vejledning grundigt igennem, og du skal være opmærksom på de nøjagtige betegnelser af de anvendte ledninger og komponenter, når du installerer anlægget.

Tekniske ændringer forbeholdes.



3. Leveringsomfang

Eytron bærbar mini-digitaloptager Ecoline

Strømforsyning

Videoindgang-kabel

Videoudgang-kabel

Alarm-kabel

Installationsvejledning

Lædertaske

4. Kendetegn

• Omgående analyse af data på den indbyggede LCD

• Anvender MPEG4-datakomprimering (ASF-filformat)

• Alarm-, bevægelsesstyret eller fortløbende optagelse

• SDHC-kort kompatibel

• Batteridrift mulig

• Flersproget skærmmenu

5. Installationseksempel

Du kan forsyne mini-digitaloptageren med strøm ved hjælp af batterier eller den vedlagte strømforsyning.

Dine optagede data kan du nemt analysere på det indbyggede 2,5“ LCD-display eller en anden tilsluttet skærm.

Du kan også valgfrit tilslutte eksterne apparater til mini-digitaloptageren og overvåge mhp. udløsningen af en alarm.

6. Beskrivelse af tasterne

(1) Rec/ Exit/ Stop (2) Video Out Videoudgang

(3) Alarm (Trigger In) Alarmindgang for eksterne apparater (4) Power Input Her kan du tilslutte den vedlagte 5V DC strømforsyning.

(5) Menu Button

(6) Left Button

(7)

SD Card Slot SD-kort indføring

(8) Down Button

(9) Right Button

(10) Up Button (11) Power Button (12) Lock Tastspærring af alle funktionstaster

Lyser LED'en rød, er optageren i optagelsesmodus

Menu: Bekræfte eller åbne undermenuen Livevisning: Åbne hovedmenuen Menu: Formindske indstillingsværdien

Afspilning: Spole tilbage Afspilning på pause: Enkeltbillede tilbage

Blinkende rød LED * Hurtige blink: SD-kort ikke sat i / SD-kort-kapacitet fuld/ SD-kort med fejl/

SD-kort skrivebeskyttet (kun læseadgang)/ SD-kort ikke sat i og afspilnings-modus aktiveret

* Gentaget lys: Optagelse aktiveret. Advarsel!

Hvis LED'en blinker meget hurtigt, skal du betjene <Enter> knappen for at deaktivere alarmen.

Menu: Navigere ned Menu: Forøge indstillingsværdien

Afspilning: Spole frem Afspilning på pause: Enkeltbillede frem

Menu: Navigere op TIL / FRA kontakt: Hold knappen trykket i nogle sekunder for at tænde

hhv. slukke optageren.

(13) LCD Display 2,5“ farve-display

Med denne tast kan du starte afspilningen af indtil da optagede data.

(14) Play/ Pause

(15) Video In Videoindgang for eksternt kamera (16) PSR Stand Udklappelig fod for nem opstilling af mini-digitaloptageren

Under afspilningen kan du gennem betjening stille den på pause. Med endnu en betjening fortsættes afspilningen.

7. Betjening

7.1. Tænde optageren

Hold Power-tasten trykket i min. 5 sekunder for at tænde/slukke Eytron bærbar mini digitaloptager Ecoline.

Det oprindelige menusprog er engelsk. For at ændre sprog så gi til menupunkt POWER ON SETUPi hovedmenu. Her kan du ændre menu sporget.

Til optagelser kan der anvendes både SD- og SDHC-kort, f.eks.: TV8961 4 GB eller TV8962 8 GB SDHC-kort fra ABUS Security-Center.

Hvis symbolet vises, har optageren genkendt SD-kortet korrekt og arbejder normalt. Hvis SD-kortet ikke kan læses, blinker REC LED rødt. I dette tilfælde skal du formatere SD-kortet igen.

Hvis SD-kortets skrivebeskyttelse er aktiveret, er det kun muligt at gengive gemte data, men det er ikke muligt at optage.

Oplysning

Fjern aldrig SD-kortet under startprocessen. Dette kan føre til en varig beskadigelse af de modtagne data.

7.2. Livevisning

Efter start af optageren vises livevisningen automatisk.



 





Viser aktuel dato og klokkeslæt. Viser, om tastspærringen er aktiveret / deaktiveret. Viser, om der er tilsluttet et eksternt kamera som videokilde. Viser optagelsesindstillingerne:

Viser den indstillede optagelsesopløsning Viser den indstillede optagelseskvalitet

Viser SD-kortets status:

SD-kortet er ikke sat i, eller SD-kortet kan ikke genkendes SD-kortet kontrolleres SD-kortet er blevet genkendt korrekt

Viser batteristatus:

100 % batterikapacitet 60 % batterikapacitet 30 % batterikapacitet Batteriet er tomt og skal oplades

Oplysning

Hvis der ikke er sat noget SD-kort i, står kun livevisningen til rådighed.

7.3. Optagelse

Der kan vælges mellem 3 forskellige optagelsestyper:

1) Manuel optagelse: Tr yk i livevisningen på optagelsestasten for at starte en manuel optagelse .

2) Bevægelsesgenkendelse: Så snart optageren genkender bevægelse, starter optagelsen. Med tasten kan du til enhver tid afbryde optagelsen.

3) Alarmoptagelse: Optagelsen starter, så snart en ekstern sensor udløser en alarm på optageren. Med tasten kan du til enhver tid afbryde optagelsen.

For at afbryde en optagelse skal du gøre som følger: Manuel optagelse Tryk på stoptasten for at afbryde optagelsen. Tryk

på afspilningstasten for at starte optagelsen igen.

7.4. Afspilning

Record Status: Viser, om der foretages en optagelse. Record Mode: Viser optagelsestypen.

SD-kort indføring Viser SD-kortets status.

Manuel optagelse Bevægelsesstyret optagelse

Alarmoptagelse

Du kan vælge mellem almindelig afspilning og søgemenuen.

1) Almindelig afspilning Tryk i livevisningen på Afspilning/Pause tasten for omgående at afspille den seneste optagelse.

Normal afspilningshastighed. Tryk hertil venligst på tasten. 

Tryk under den normale afspilning tasterne eller for hurtig søgning tilbage hhv. frem (hastighed: x2/ x4/ x8/ x16/ x32). Tryk på tasten for at vende tilbage til normal afspilning.





2) Søgning og afspilning

Tryk under afspilningen på tasten for at stille afspilningen på pause, gennem gentaget betjening fortsættes afspilningen. Tryk, mens du har stillet afspilningen på pause, på tasterne eller for at springe et billede frem eller tilbage. Tryk på tasten for at vende tilbage til normal afspilning.

Tryk på REC-tasten for at afbryde afspilningen og vende tilbage til livevisningen.



 



For at åbne søgemenuen skal du åbne hovedmenuen og vælge menupunktet SØGNING&AFSPILNING.

Filvisningen viser optagelsesdatoen og antallet af filer, der hører til optagelsen. Tryk på tasten eller for at vælge en optagelse. Bekræft valget ved at trykke på tasten. For at vende tilbage til udvalgsvisningen skal du trykke på optagelsestasten . Viser antallet af sider. Viser, hvilken hændelse der har udløst optagelsen:

Manuel optagelse

Bevægelsesgenkendelse

Alarm

Tryk på tasten eller for at vælge den udløsende hændelse og vise det pågældende første billede af optagelsen.



Afspilning på pc'en: Du kan afspille alle gemte billeder og videoer på en almindelig pc ved hjælp af en SD/SDHC-kortlæser (f.eks. TV8960). Alle filer gemmes i mappen DCIM\DVMPG4. De kan f.eks. afspilles med Microsoft® Windows Media Player. Hertil kan det være nødvendigt at opdatere Microsoft® Windows Media Player med de nyeste audio- og video-codecs.

Viser optagelsens klokkeslæt.

8. Hovedmenu

8.1 Hovedmenu

HOVEDMENU

SØG OG AFSPIL > INDSTIL DATO/TID > SÆT BEVÆG DET > MANUEL OPTAGELSE > OPTAGELSE STATUS > SD KORT OPTIONER > SYSTEM STATUS > STRØM På > FABRIKS INDST >



 Visning menuniveauer

Hovedmenuen består af op til 3 niveauer:

     

Første menuniveau (hovedmenu) Andet menuniveau Tredje menuniveau

- Tryk på tasterne eller for at navigere i menuen.

- Ved at trykke på MENU/ENTER-tasten åbner du undermenuen.

- Med tasten eller kan du ændre værdierne.

- Tryk på REC-tasten for at forlade menuen.

8.2 Dato / Klokkeslæt menu

SÆT DATO/TID

DATO FORM AT : D/ M/ Y INDSTIL ÅR : 08 SÆT MD : 05 INDSTIL DAG : 05 INDSTIL TID : 11 / 48



I denne menu kan du indstille datoen og klokkeslættet samt visningsformatet.

DATOFORMAT Her kan du ændre datoens visningsmåde SÆT DATO / TID Her indstiller du datoen og klokkeslættet.

8.3 Menu bevægelsesgenkendelse

8.3.1 Sæt bevæg. Område

              

BEV



             

ÆNDRE: (AFSPIL)

              

MOD RET

              

               

             

                             

G OMRÅDE



Sensorområdet er et felt med 16 x 12 celler. Celler, som skal genkende bevægelse, er markeret med rød.

Naviger med cursoren med tasterne. Med tasten bekræfter du valget, og med tasten skifter du til redigeringsmodus.

Redigeringsmodi:

RET Her kan du (de-)aktivere hver celle enkeltvis. FJERN Her kan du deaktivere en hel blok. BLET ALT Her kan du deaktivere alle felter. TILFØJ Her kan du aktivere en hel blok. TILFØJ ALT Her kan du aktivere alle felter.

8.3.2 Sæt bevæg. føl

Her kan du indstille bevægelsesgenkendelsens følsomhed.

BEVÆG EN

Denne bjælke viser den billedforandring, der netop nu udløses af bevægelse.

BEVÆG GRÆNSE

Bevægelsesgenkendelsestærskel

Denne bjælke angiver, fra hvilken billedforandring der genkendes bevægelse. Jo længere til venstre du placerer denne bjælke, jo følsommere er bevægelsesgenkendelsen. Med tasterne og kan du ændre værdierne.

For at undgå uønskede udløsninger bør bevægelsesgenkendelsestærsklen ikke indstilles for lavt.

8.4 Manuelle optagelser

MAN. OPTAGELSE 

VIDEO STR. : 640 x 480 BPS : 12 FPS KVALITET : MEDIUM

En manuel optagelse kan du starte ved at betjene tasten.

- Video Size / Frame Rate:

Her kan du indstille opløsningen og billedraten for manuelle optagelser.

Opløsning 320 x 240 640 x 480 Maks.

30 fps 12 fps

billedrate

- Quality: Her kan du indstille 3 forskellige kvalitetstrin for optagelsen: Høj = High, Mellem = Medium, Lav = Low.

8.5 Optagelsesindstillinger

OPTAGELSE

 

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ

ALARM OPTAGELSE BEVÆG OPT AGELSE



Her kan du foretage indstillinger for de forskellige optagelsesmodi.

8.5.1. Alarm optagelse

ALARMOPTAGELSE

VIDEO STR. : 640 x 480 BPS : 12 FPS KVALITET : MELLEM VARIGHED : 10 ALARM INPUT : N. O.



VIDEO STR. Her kan du indstille optagelsesopløsningen:

320 x 240 (maks. 30 billeder / sekund)

640 x 480 (maks. 12 billeder / sekund) BPS Her kan du indstille optagelsens billedrate. KVALITET Her kan indstille optagelsens optagelseskvalitet (lav / mellem / høj).

Jo højere kvaliteten er, jo bedre er billedet ved afspilningen, men så

behøver man også mere hukommelse. VARIGHED Her kan du indstille, hvor længe optageren skal optage, efter der er

blevet udløst en alarm ALARM INPUT Her kan du indstille alarmindgangens type:

N. C. Normally Closed:

Der udløses en alarm, når kredsløbet åbnes

N. O. Normally Open:

Der udløses en alarm, når kredsløbet lukkes

8.5.2. Bevæg optagelse

BEVÆG OPTAGELSE 

VIDEO STR. : 640 x 480 BPS : 12 FPS KVALITET : MELLEM VARIGHED : 10

VIDEO STR. Her kan du indstille optagelsesopløsningen:

320 x 240 (maks. 30 billeder / sekund)

640 x 480 (maks. 12 billeder / sekund) BPS Her kan du indstille optagelsens billedrate. KVALITET Her kan indstille optagelsens optagelseskvalitet (lav / mellem / høj).

Jo højere kvaliteten er, jo bedre er billedet ved afspilningen, men så

behøver man også mere hukommelse. VARIGHED Her kan du indstille, hvor længe optageren skal optage, efter der er

blevet genkendt en bevægelse.

8.6 SD kort optioner

SD KORT OPT

DISK TOTAL : 3827 MB TILBAGE : 2485 MB

MAKS. FIL STR : 3 MB KORT FULDT : LOOP FORMAT >



DISK TOTAL Viser den samlede kapacitet af det indsatte SD-kort. TILBAGE Viser den tilgængelige hukommelse af det indsatte SD-kort. MAKS. FIL STR Her kan du fastlægge maks. filstørrelsen (3 – 100 MB) for en optagelse.

Hvis filstørrelsen opnås, oprettes en ny fil.

KORT FULDT Her kan du vælge, hvad der skal ske, hvis hukommelseskapaciteten

opnås:

STOP Ved opnåelsen af hukommelseskapaciteten afsluttes

optagelsen.

LOOP Ved opnåelsen af hukommelseskapaciteten fortsætter

optageren med at optage og sletter herved de ældste optagelser på SD-kortet.

FORMAT > Her formateres det indsatte SD-kort. Herved slettes alle gemte

optagelser .

Her ser du den samlede og den resterende kapacitet for det indsatte SD-kort. Når man har sat kortet i, vælger man FORMAT for at formatere SD-kortet og forberede optagelsen.

Du kan anvende et almindeligt SDHC-kort.

8.7 Systemstatus

SYSTEMSTATUS

VERSION : V1.0000 SD FULD : RING

640 x 480 12 FPS MQ 640 x 480 12 FPS MQ 640 x 480 12 FPS MQ



Her får du et hurtigt overblik over firmware-versionen og diverse optagelsesindstillinger. Tryk på en valgfri tast for at vende tilbage til hovedmenuen.

8.8 Strøm På

STRØM På

SPROG : DANISH KOMPOSIT : P AL

SPROG Her kan du vælge det ønskede sprog. KOMPOSIT Her vises videostandarden for videoudgangen (PAL).

8.9 Fabriksindstillinger

FABRIKSINDSTILLING

FABRIKSINDSTILLING?

NEJ: UD JA: ENTER

Her kan du gendanne alle fabriksindstillinger, bortset fra dato og klokkeslæt. Tryk på tasten for at nulstille optageren til fabriksindstillingerne. For at afbryde processen skal du trykke på tasten, samtidig vender du tilbage til

hovedmenuen.



9. Tekniske data

Model TV8510 Eytron Ecoline bærbar mini DVR

Video-system

Video

Optagelseskvalitet Bevægelsessensor Søgemuligheder Optagelsesmodus Hukommelsesmedium LCD Flersproget OSD Tilslutninger Spændingsforsyning Vægt Mål Driftstemperatur

Komprimering Video

PAL MPEG4, ASF-filformat 320 x 480 @ 30 billeder / sekund

640 x 480 @ 12 billeder / sekund Lav / Mellem / Høj

16 x 12 felter Manuel / Hændelsessøgning Manuel / Bevægelsesgenkendelse / Alarm SDHC-kort 2,5“ farve-LCD Tysk, Engelsk, Dansk, Hollandsk, Fransk, Italiensk Video IN, Video OUT, Alarm, Strømforsyning 5V DC / 1 A 118 g 110 mm x 65 mm x 27 mm 5 °C til 40 °C

10. Mulig optagelsestid

Billedrate Opløsning

1 GB

SD-kort

Kvalitet

Lav 600 min. 340 min.

Mellem 380 min. 280 min.

Høj 150 min. 155 min.

30 fps @

352x240

12 fps @

640x480

ABUS Security-Center

Linker Kreuthweg 5

D – 86444 Affing

Germany

Telefon: +49 (0) 8207 / 9 59 90 – 0

Telefax: +49 (0) 8207 / 9 59 90 – 100

www.abus-sc.com

ABUS TV8510 User guide [ml]

Specifications and Main Features

Frequently Asked Questions

User Manual
