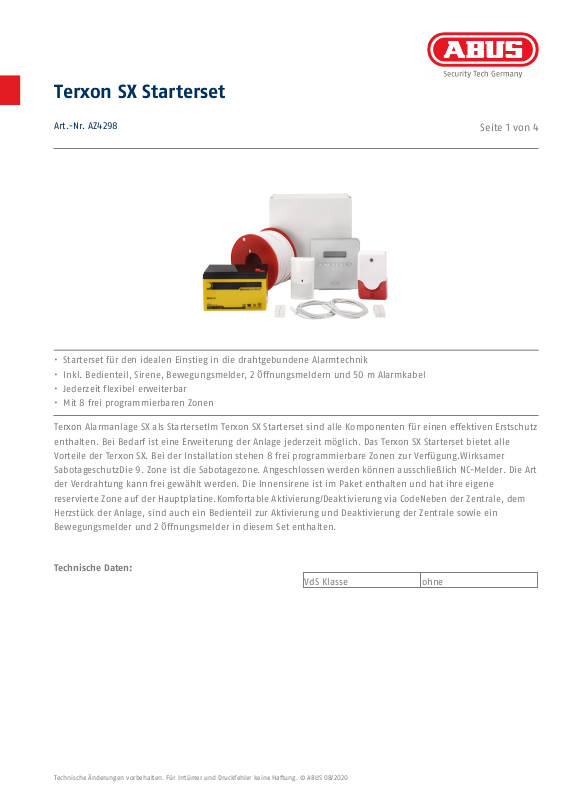

Page 1
Terxon SX Starterset
Art.-Nr. AZ4298
Starterset für den idealen Einstieg in die drahtgebundene Alarmtechnik
•
Inkl. Bedienteil, Sirene, Bewegungsmelder, 2 Öffnungsmeldern und 50 m Alarmkabel
•
Jederzeit flexibel erweiterbar
•
Mit 8 frei programmierbaren Zonen
•
Seite 1 von 4
Terxon Alarmanlage SX als StartersetIm Terxon SX Starterset sind alle Komponenten für einen effektiven Erstschutz
enthalten. Bei Bedarf ist eine Erweiterung der Anlage jederzeit möglich. Das Terxon SX Starterset bietet alle
Vorteile der Terxon SX. Bei der Installation stehen 8 frei programmierbare Zonen zur Verfügung.Wirksamer
SabotageschutzDie 9. Zone ist die Sabotagezone. Angeschlossen werden können ausschließlich NC-Melder. Die Art
der Verdrahtung kann frei gewählt werden. Die Innensirene ist im Paket enthalten und hat ihre eigene
reservierte Zone auf der Hauptplatine.Komfortable Aktivierung/Deaktivierung via CodeNeben der Zentrale, dem
Herzstück der Anlage, sind auch ein Bedienteil zur Aktivierung und Deaktivierung der Zentrale sowie ein
Bewegungsmelder und 2 Öffnungsmelder in diesem Set enthalten.
Technische Daten:
VdS Klasse ohne
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © ABUS 08/2020
Page 2
Terxon SX Starterset
Art.-Nr. AZ4298
Terxon SX Alarmzentrale
VdS Klasse ohne
Abmessungen ( B x H x T )240x240x85 mm
Anschlüsse 230 V Schraubterminal,
13,8 V Schraubterminal,
Lautsprecher,
Zonen-Schraubterminal, 11
x Schaltausgänge
Anzahl Bedienteile 4
Anzahl Benutzer 16
Anzahl Drahtzonen 8
Anzahl Ereignisse 250
Anzahl Sabotagezonen 1
Anzeige Alphanumerisches
LCD-Display, 2-zeilig
Batterie - Typ 12 V DC, 7,0 Ah
Blei-Akkumulator
Breite 240 mm
Ereignisspeicher Ja
Erweiterbar (hybrid) Nein
Fernwartung Nein
Gehäusematerial Zentrale: Metall,
Bedienteil: ABS
Höhe 240 mm
Integrierte Sirene Ja
Kommunikation/AlarmierungNur über externe
Wählgeräte: AZ6301,
AZWG10020
Länge 85 mm
Max. Anzahl Bedienteile 4
Max. Betriebstemperatur 40 °C
Max. Ladezeit Akkus 24 h
Max. Luftfeuchtigkeit 75 %
Seite 2 von 4
Max. Notstrom-Laufzeit 12 h
Min. Betriebstemperatur -10 °C
Nettogewicht 2,45 kg
Notstromversorgung Ja
Programmierung 1 Über Bedienteil
Sabotagelinien 2
Sabotageüberwachung Ja
Schaltausgänge 3 x Transistor 500 mA, 8 x
Transistor 50 mA, frei
programmierbar
Sicherheitsgrad 2
Sicherung 230 V/250 mA; 12 V: 1 A
schnell; Akku: 2 A schnell
Spannungsüberwachung Ja
Spannungsversorgung AC 230 V
Sprache OSD 11 wählbare Sprachen
Stromaufnahme 200 mA
Teilbereiche/Überwachungs
bereiche
Umweltklasse II
Zertifizierungen INCERT
Zonenabschluss NC oder DEOL
4
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © ABUS 08/2020
Page 3
Terxon SX Starterset
Art.-Nr. AZ4298
Alarmkabel 50 m (8-adrig)
Brandverhalten Eca
Querschnitt Adern 0,22 mm²
Adern 8
Breite 159 mm
Durchmesser 5,8 mm
Durchmesser Adern 0,53 mm
Draht-Bewegungsmelder
Produktgruppe Melder
Einsatzbereiche Innenraum
VdS Klasse ohne
Absicherungsart Einbruchschutz
Abmessungen (BxHxT) 60x106x47 mm
Anschlüsse NC, 100 mA, 24 V DC
Anzeige Ja
Breite 60 mm
Detektionsverfahren Wärmeerkennung
Einstellbare
Empfindlichkeit
Erfassungsbereich Melder
(m)
Gehäusematerial ABS
Draht-Kombisignalgeber (rot)
Höhe 106 mm
Produktgruppe Sirene & Signalgeber
Impulswahlschalter Ja
Abmessungen (BxHxT) 122x73x43 mm
Blinkfrequenz 2 Hz
Breite 122 mm
Gehäusematerial ABS
Höhe 73 mm
Länge 43 mm
Leistungsaufnahme 2,4 W
Leuchtfarbe Rot
Ja
15 m
Seite 3 von 4
Höhe 89 mm
Kabellänge 50 m
Länge 159 mm
Widerstand 105 O
Zertifizierungen EN 50575:2014
Länge 47 mm
Leistungsaufnahme 0,081 W
Max. Betriebstemperatur 55 °C
Montageort Wand
Nettogewicht 0,08 kg
Sabotageüberwachung Ja
Sensortyp Dualer PIR
Spannungsversorgung DC 9-16 V
Statusanzeige 1
Stromaufnahme 9 mA
Unterkriechschutz Ja
Weißlichtfilter Ja
Leuchtmittel 4 x Glühlampe
Max. Betriebstemperatur 50 °C
Min. Betriebstemperatur -10 °C
Montageort Innen- und geschützter
Außenbereich
Schalldruck 100 dB
Schutzart IP 34
Spannungsversorgung DC 12 V
Stromaufnahme 200 mA
Technische Änderungen vorbehalten. Für Irrtümer und Druckfehler keine Haftung. © ABUS 08/2020
Page 4
Terxon SX Starterset
Art.-Nr. AZ4298
Draht-NC-Öffnungsmelder (weiß)
Produktgruppe Melder
Einsatzbereiche Innenraum
VdS Klasse ohne
Absicherungsart Einbruchschutz
Abmessungen (BxHxT) 11x12x48 mm
Anschlüsse NC, max.
Kontaktbelastbarkeit 100
V/5 W/0,05 A
Breite 11 mm
Detektionsverfahren Magnetfeldmessung
Fremdfeldschutz Nein
Seite 4 von 4
Gehäusematerial ABS
Höhe 12 mm
Kabelart 2-adrig
Kabellänge 2 m
Länge 48 mm
Montageort Einbau/Aufbau
Sensortyp Reed-Kontakt
