Abit IS7-G, IS7-E, IS7-E2, IS7-M User Manual
IS7 Series
(IS7-G, IS7, IS7-E, IS7-E2, IS7-M, IS7-V2)
Carte de système Intel Pentium 4
Socket 478
Manuel de l’utilisateur
Rev. 1.05
Notice sur la garantie et les droits de propriétés
Les informations dans ce document sont susceptibles d’être modifiées sans préavis et
n’engagent pas la responsabilité du vendeur au cas où des erreurs apparaîtraient dans
ce manuel.
Aucun engagement ou garantie, explicite ou implicite, n’est faite concernant la qualité,
la précision, et la justesse des informations contenues dans ce document. En aucun cas
la responsabilité du constructeur ne pourra être engagée pour des dommages directs,
indirects, accidentels ou autres survenant de toutes défectuosités du produit ou
d’erreurs provenant de ce manuel.
Les noms de produits apparaissant dans ce manuel ne sont là que pour information.
Les marques déposées et les noms de produits ou de marques contenues dans ce
document sont la propriété de leurs titulaires respectifs.
Ce document contient des matériaux protégés par des lois Internationaux de Copyright.
Tous droits de reproduction réservés. Aucune partie de ce manuel ne peut être
reproduite, transmise ou transcrite sans autorisation écrite exprimée par le
constructeur et les auteurs de ce manuel.
Si vous n'avez pas bien installé la carte mère, provoquant un mauvais fonctionnement
ou un endommagement de celle-ci, nous ne sommes en aucun cas responsables.
IS7 Series
Table des Matières
Chapitre 1. Introduction .......................................................................... 1-1
1-1. Caractéristiques et Spécifications ............................................................1-1
1-2. Diagramme de Disposition (IS7-G/IS7/IS7-E) ........................................1-4
1-3. Diagramme de Disposition (IS7-E2)........................................................1-5
1-4. Diagramme de Disposition (IS7-M) ........................................................1-6
1-5. Diagramme de Disposition (IS7-V2) .......................................................1-7
Chapitre 2. Installation de la carte mère................................................ 2-1
2-1. Installation de la carte mère dans le boîtier..............................................2-1
2-2. Installation du CPU Pentium® 4 et de la Base de Fixation du dissipateur de
Chaleur .....................................................................................................2-2
2-3. Installation de la Mémoire Système......................................................... 2-3
2-4. Connecteurs et Contacts........................................................................... 2-6
(1). Connecteurs d’alimentation ATX...................................................2-6
(2). Connecteurs d'alimentation du ventilateur..................................... 2-7
(3). Nettoyage de la Mémoire CMOS ..................................................2-8
(4). Tête de Réveil ................................................................................2-9
(5). Directeur de connexion audio du panneau avant .........................2-10
(6). Embases interrupteurs & indicateurs du panneau frontal ............2-12
(7). Tête de Périphérique IR ...............................................................2-14
(8). Connecteurs additionnels pour ports IEEE1394 ..........................2-15
(9). Connecteurs additionnels pour ports USB...................................2-16
(10). Connecteurs System Management Bus........................................2-17
(11). Connecteurs Audio Internes.........................................................2-18
(12). Slot Accelerated Graphics Port ....................................................2-20

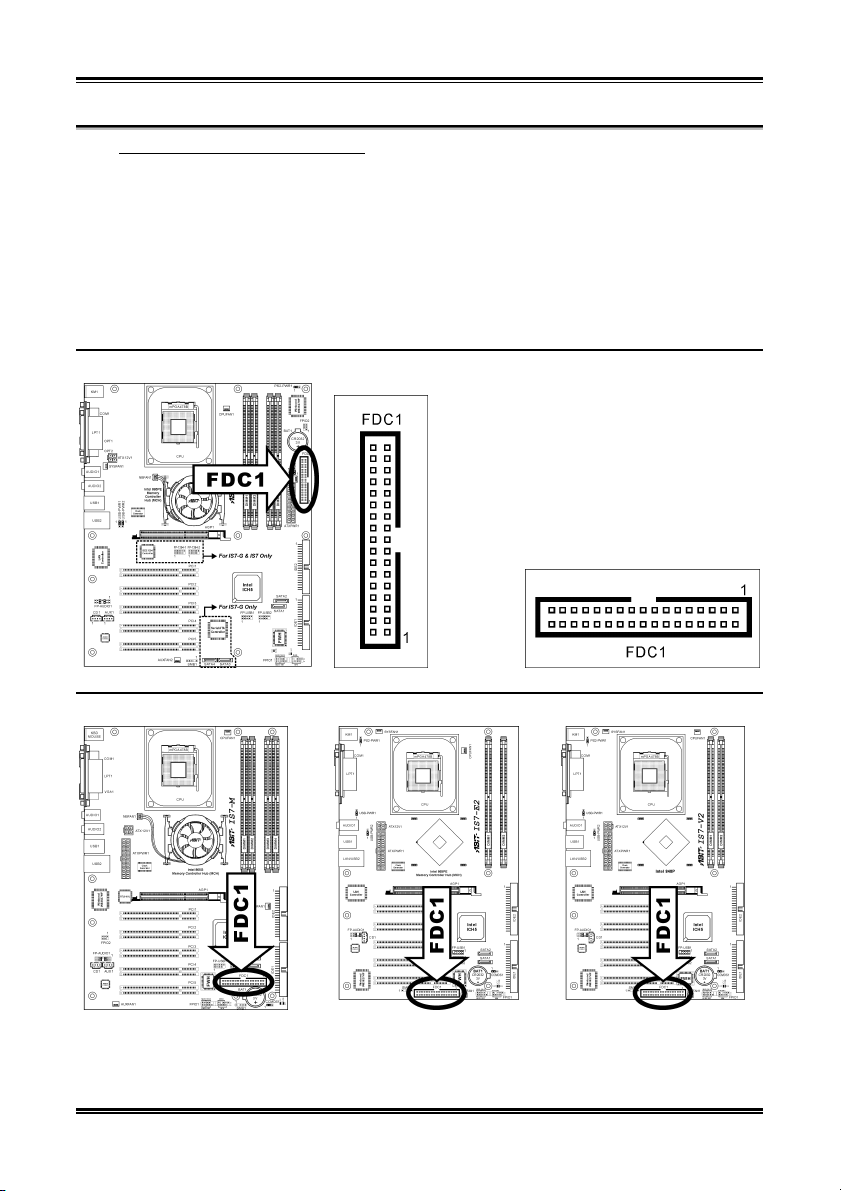

(13). Connecteur du lecteur de disquettes ............................................2-21

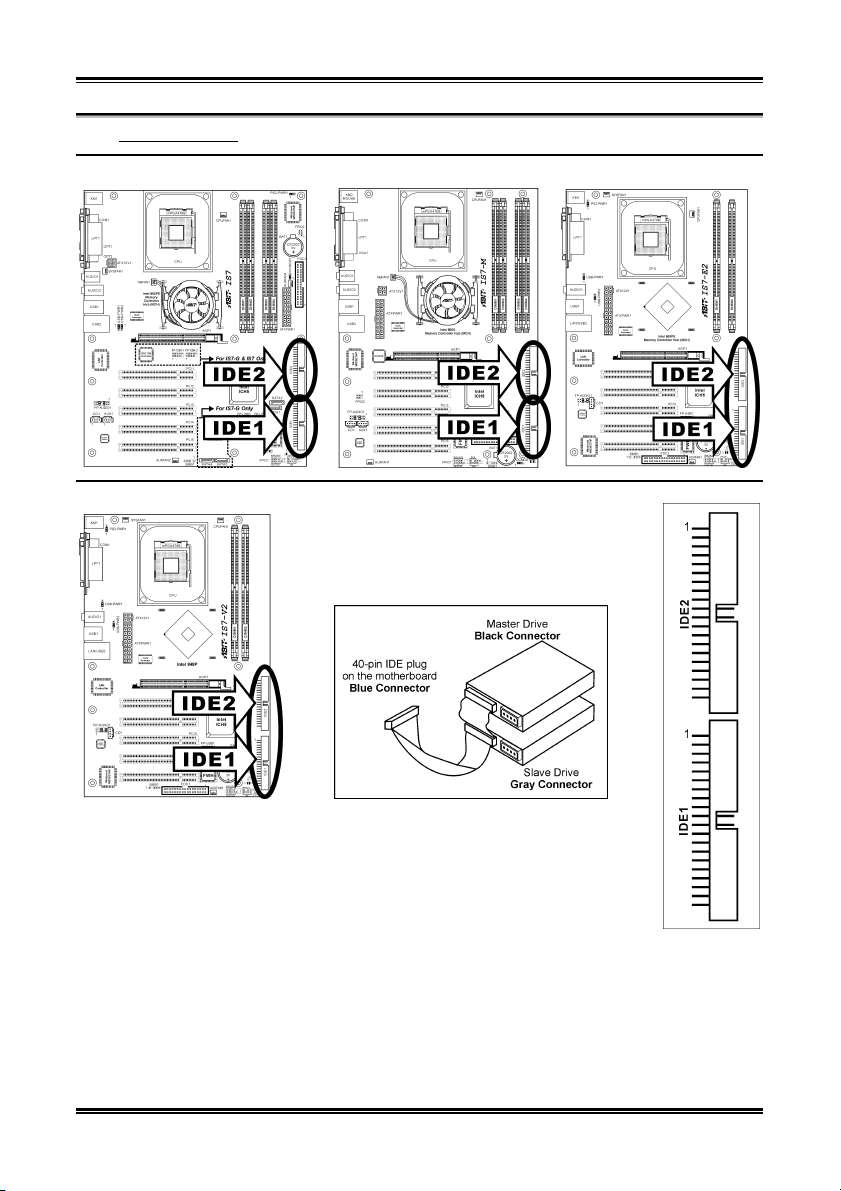

(14). Connecteurs IDE..........................................................................2-22
(15). Connecteurs ATA Série ................................................................2-23
(16). Témoin d'Etat............................................................................... 2-25

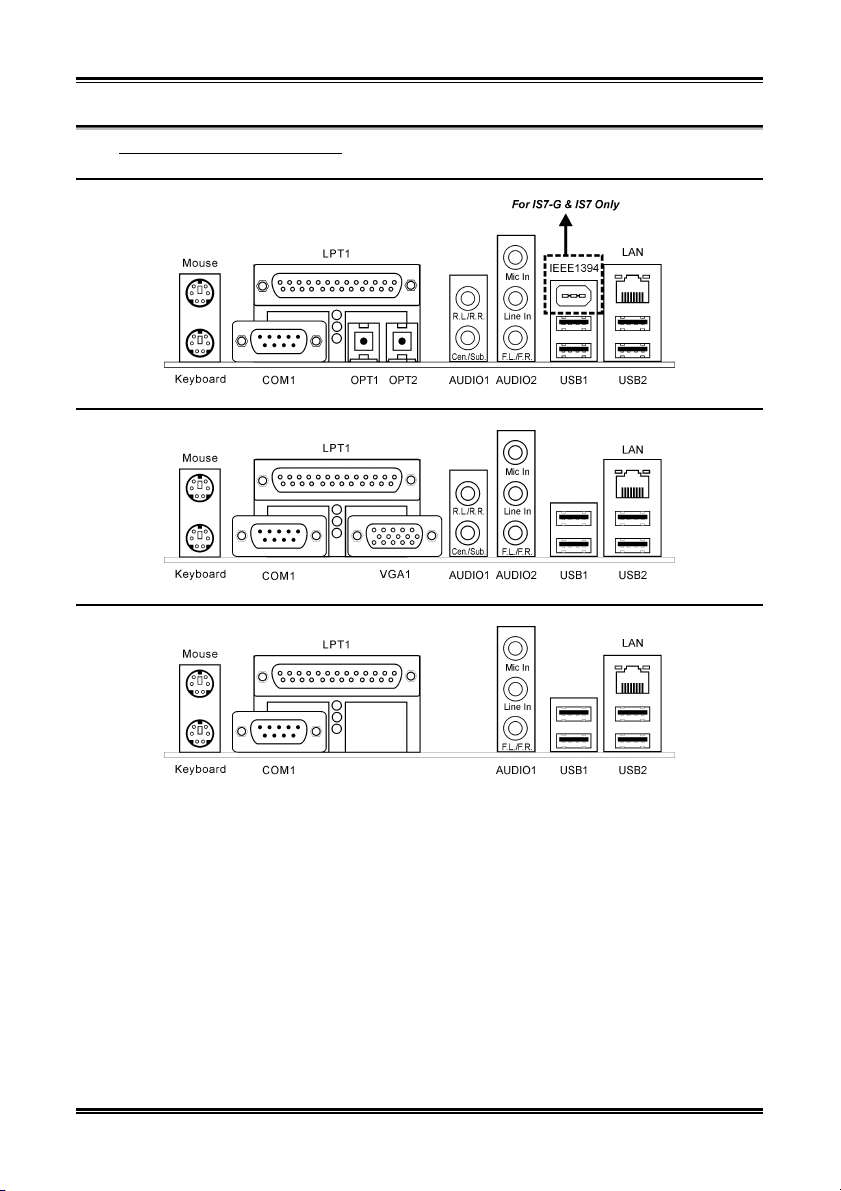

(17). Connecteurs du panneau arrière...................................................2-27

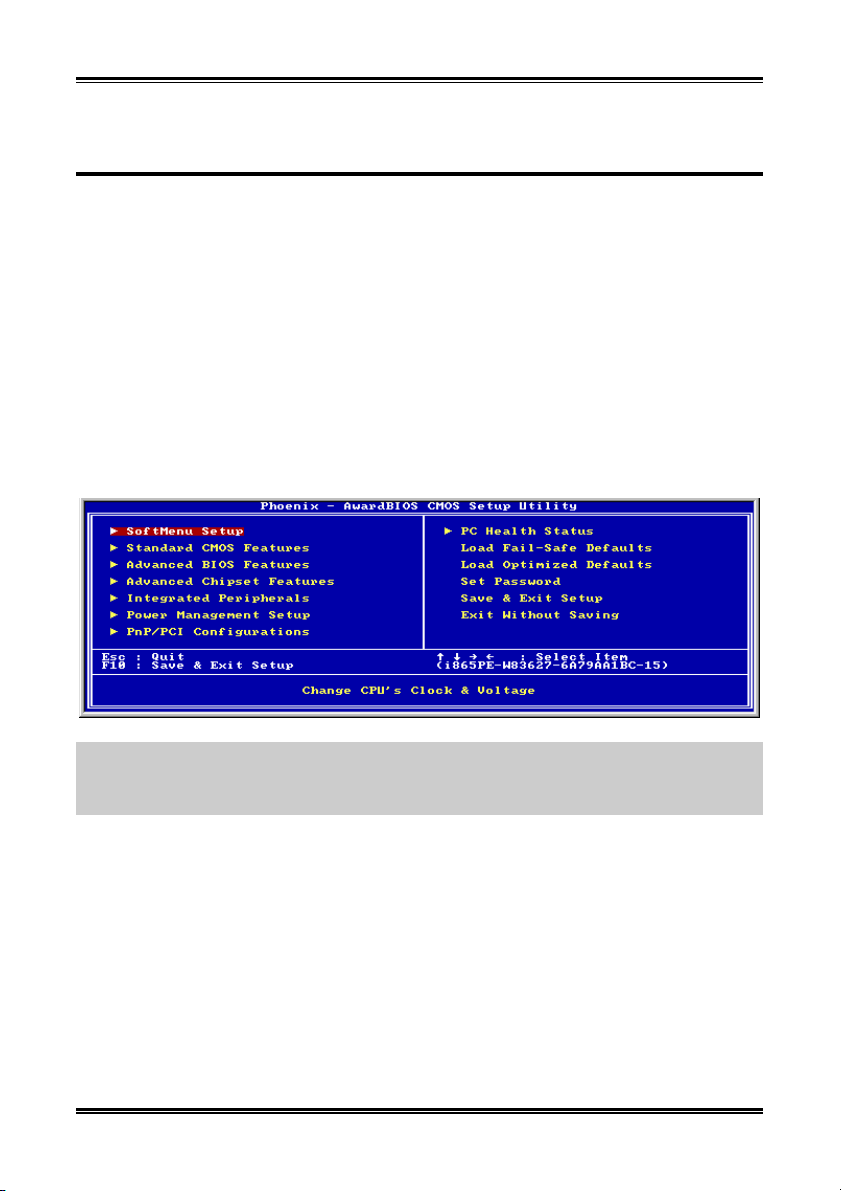

Chapitre 3. Introduction au BIOS ..........................................................3-1
3-1. SoftMenu Setup Features .........................................................................3-2

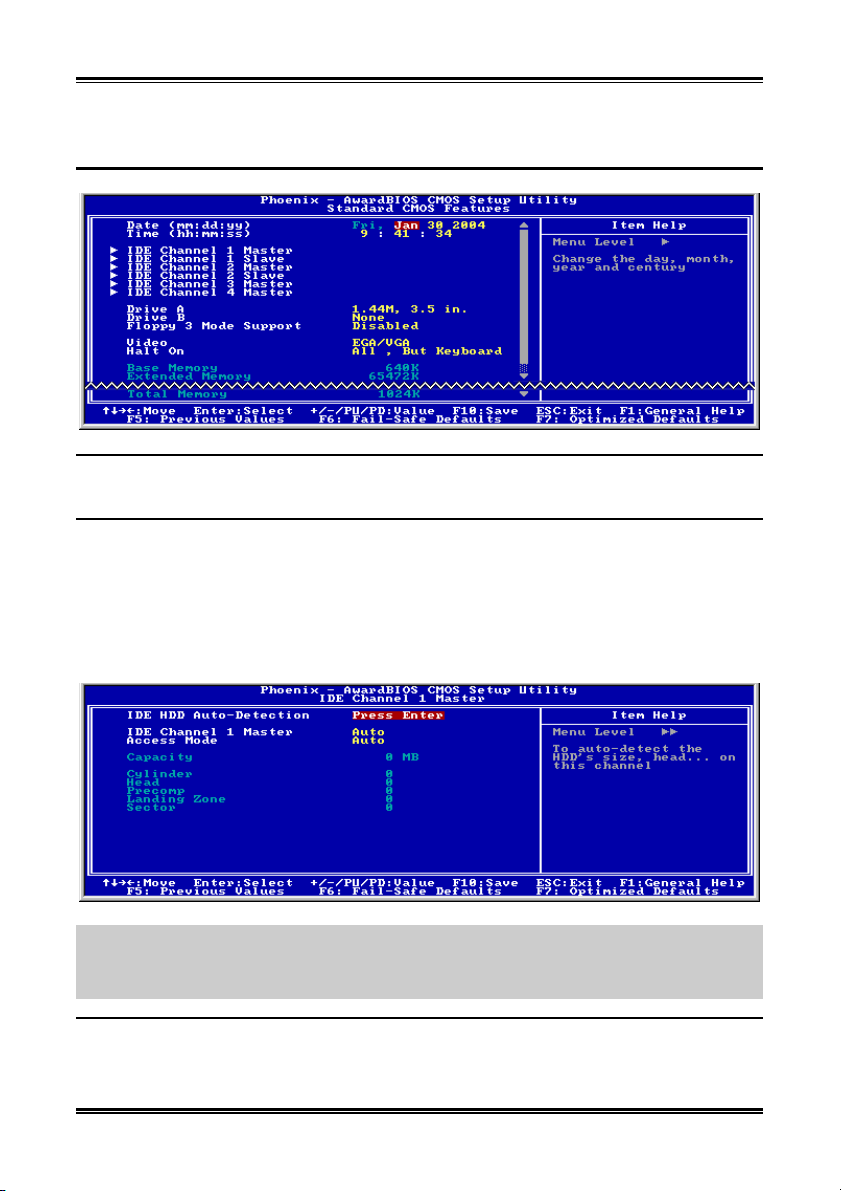

3-2. Standard CMOS Features.........................................................................3-4
3-3. Advanced BIOS Features......................................................................... 3-7
3-4. Advanced Chipset Features....................................................................3-10
Manuel de l’utilisateur

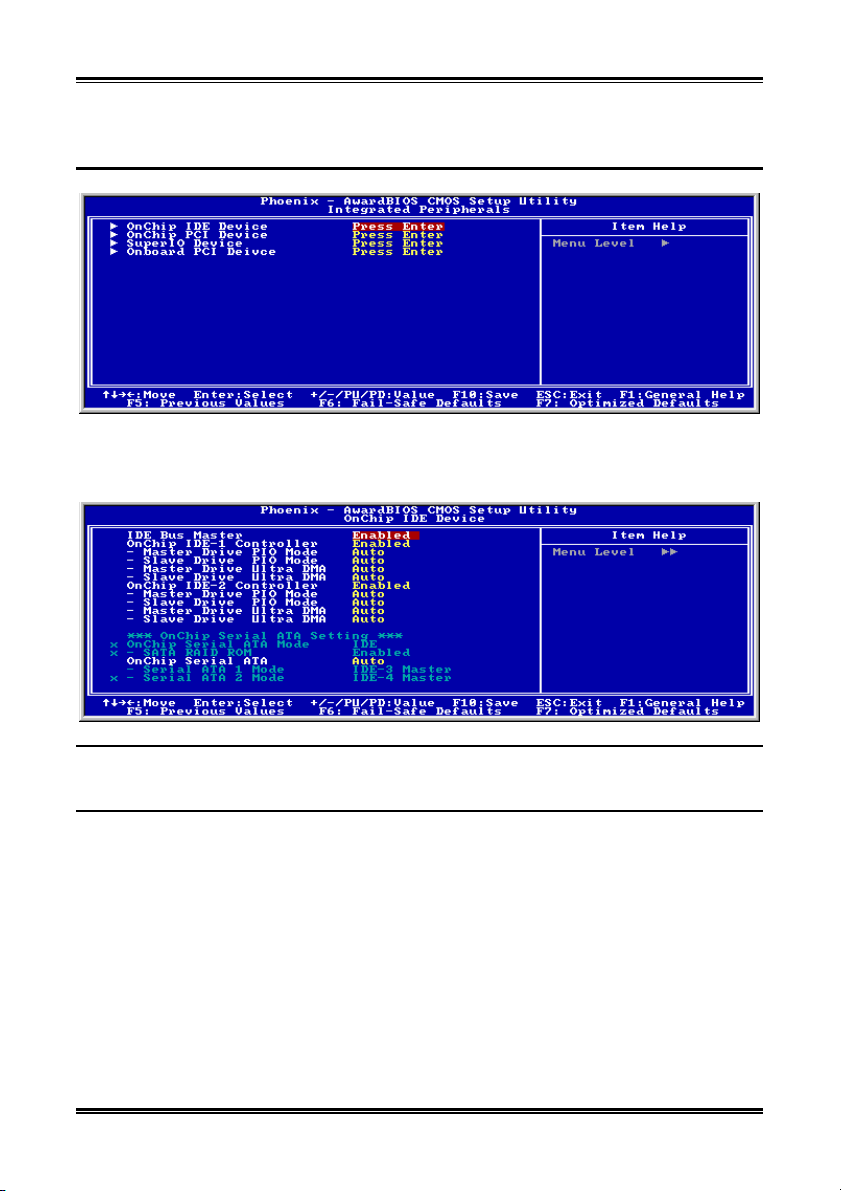

3-5. Integrated Peripherals ............................................................................3-12
3-6. Power Management Setup .....................................................................3-19
3-7. PnP/PCI Configurations.........................................................................3-22

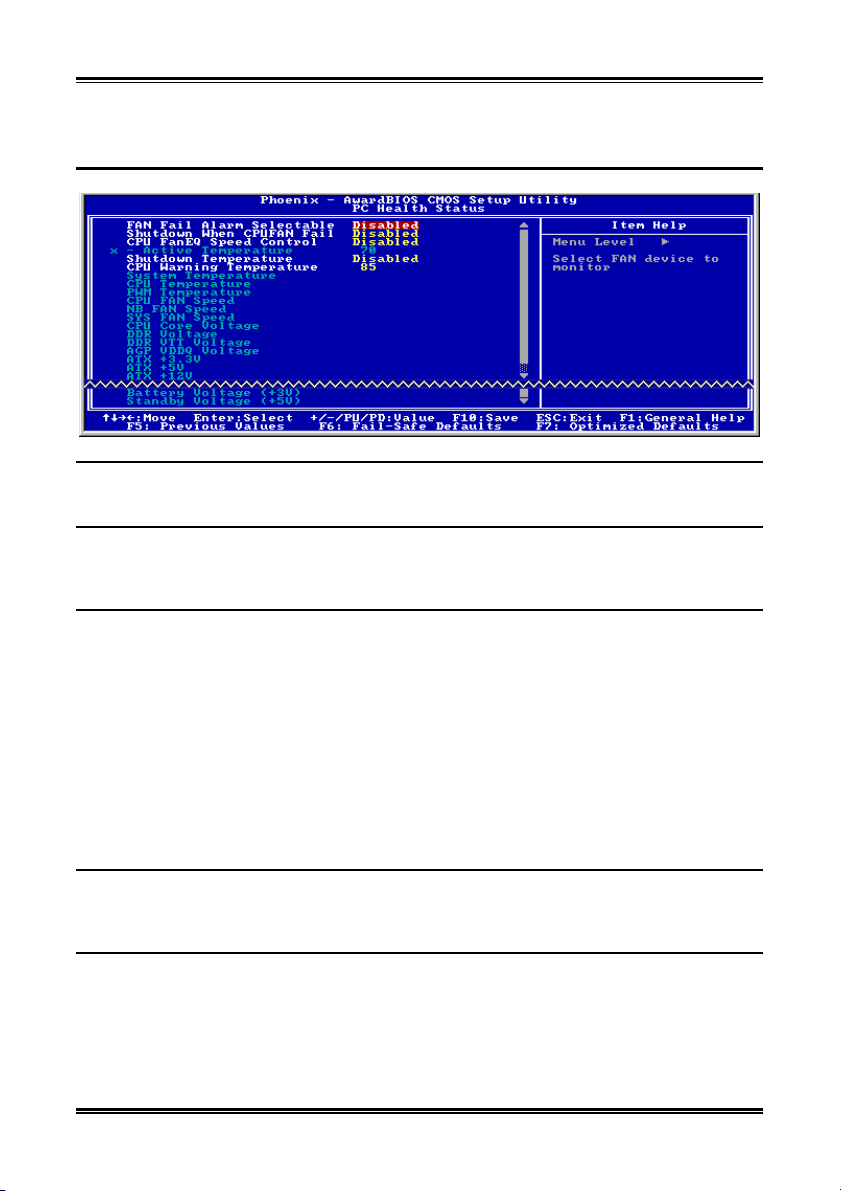

3-8. PC Health Status ....................................................................................3-24
3-9. Load Fail-Safe Defaults .........................................................................3-25
3-10. Load Optimized Defaults.......................................................................3-25
3-11. Set Password .......................................................................................... 3-25
3-12. Save & Exit Setup..................................................................................3-25
3-13. Exit Without Saving...............................................................................3-25

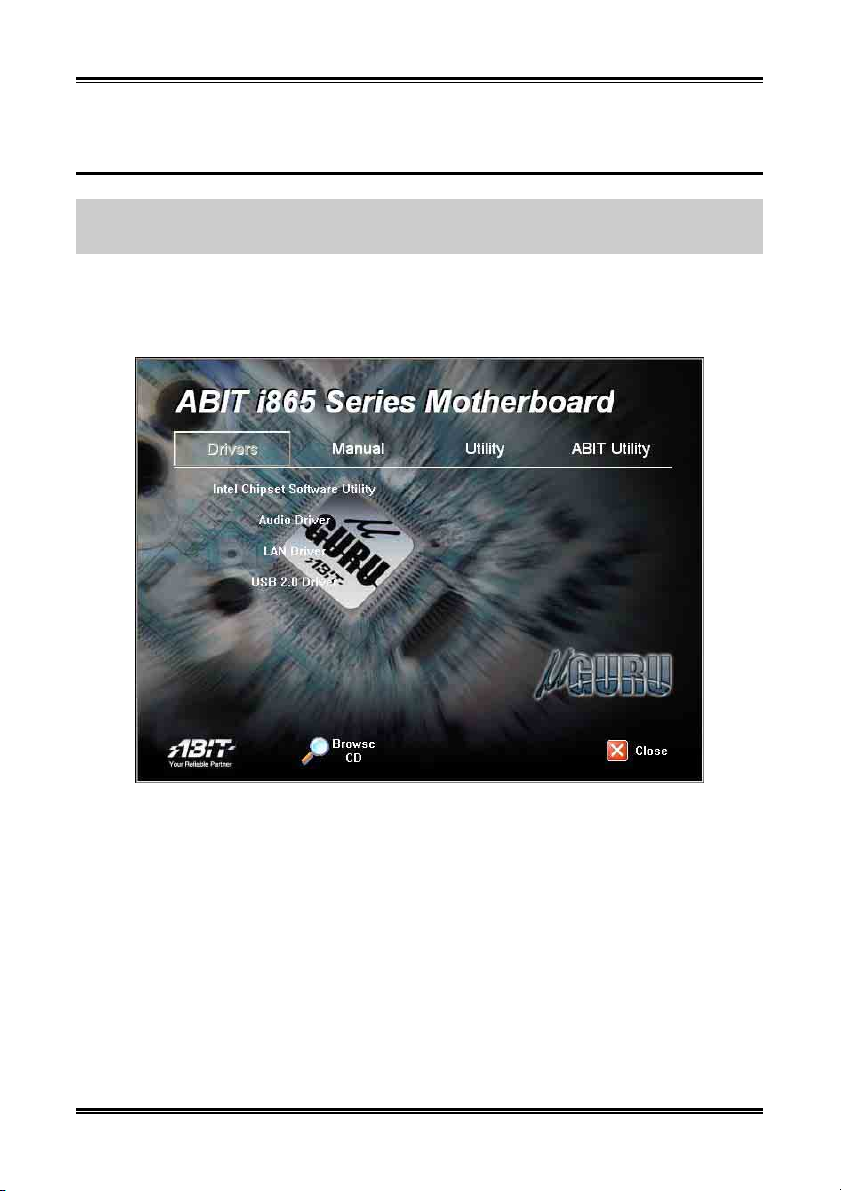

Appendice A. Installation des Pilotes Intel Chipset ........................................................... A-1

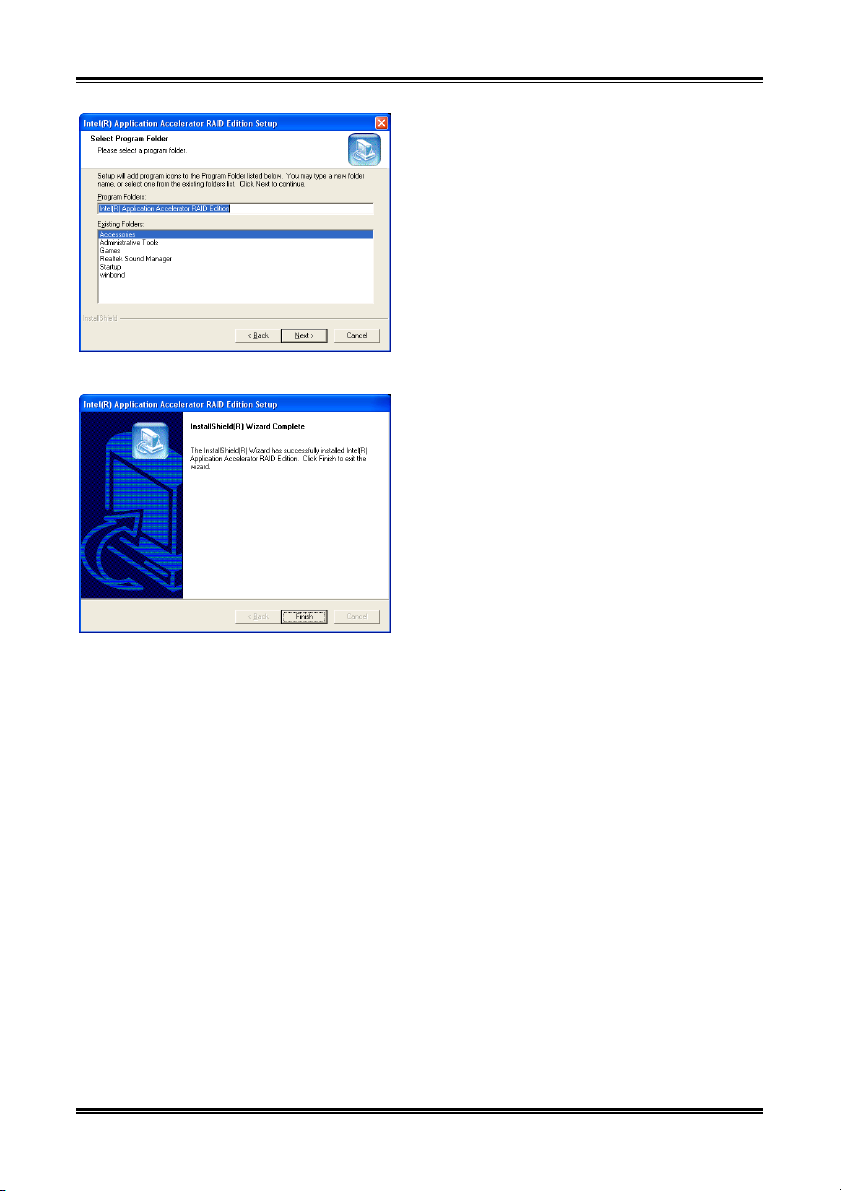

Appendice B. Installation de l’Utilitaire Intel Application Accelerator RAID (IS7-G, IS7)
....................................................................................................................... B-1
Appendice C. Installation des Pilotes Audio....................................................................... C-1
Appendice D. Installation des Pilotes LAN......................................................................... D-1
Appendice E. Installer le Pilotes Silicon Serial ATA RAID (IS7-G)................................. E-1

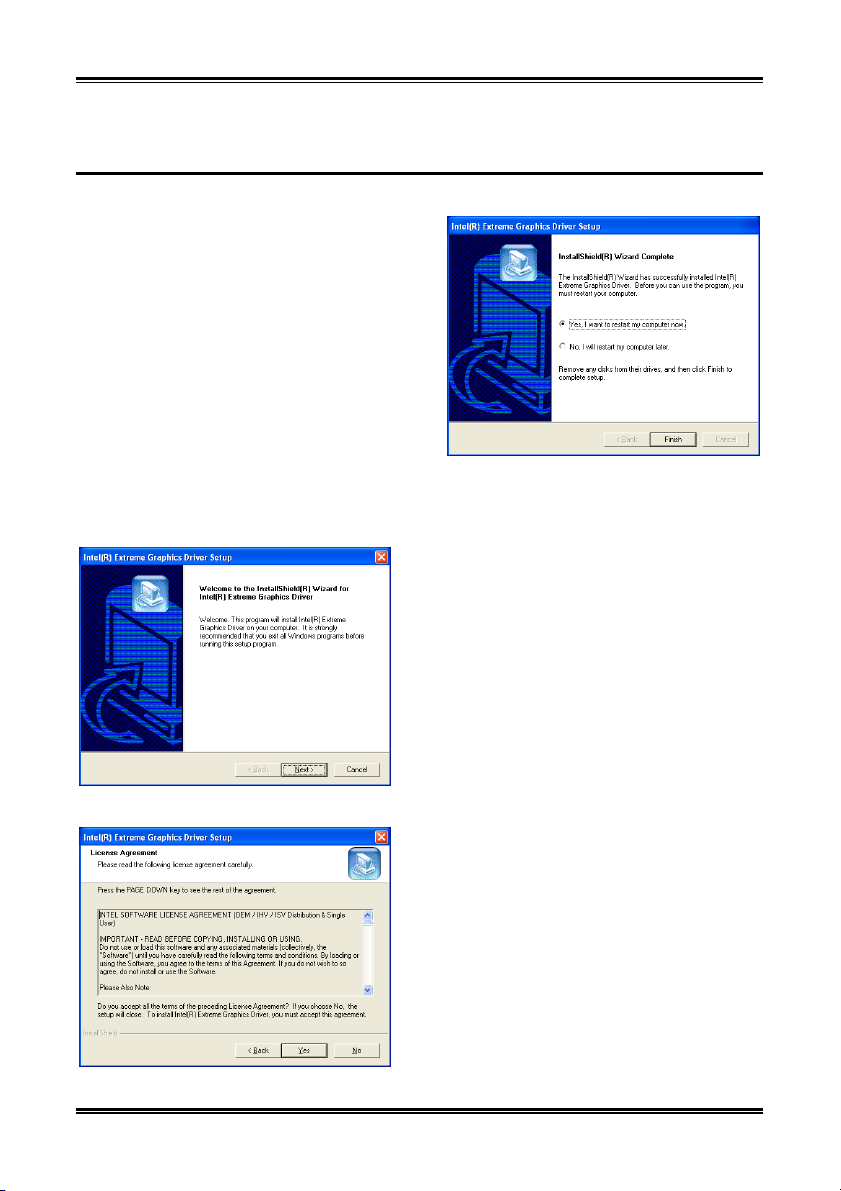

Appendice F. Installation des Pilotes VGA (IS7-M) .......................................................... F-1
Appendice G. Installation des Pilotes USB2.0.................................................................... G-1
Appendice H. ABIT EQ (Le Docteur Utility de Matériel) .................................................. H-1

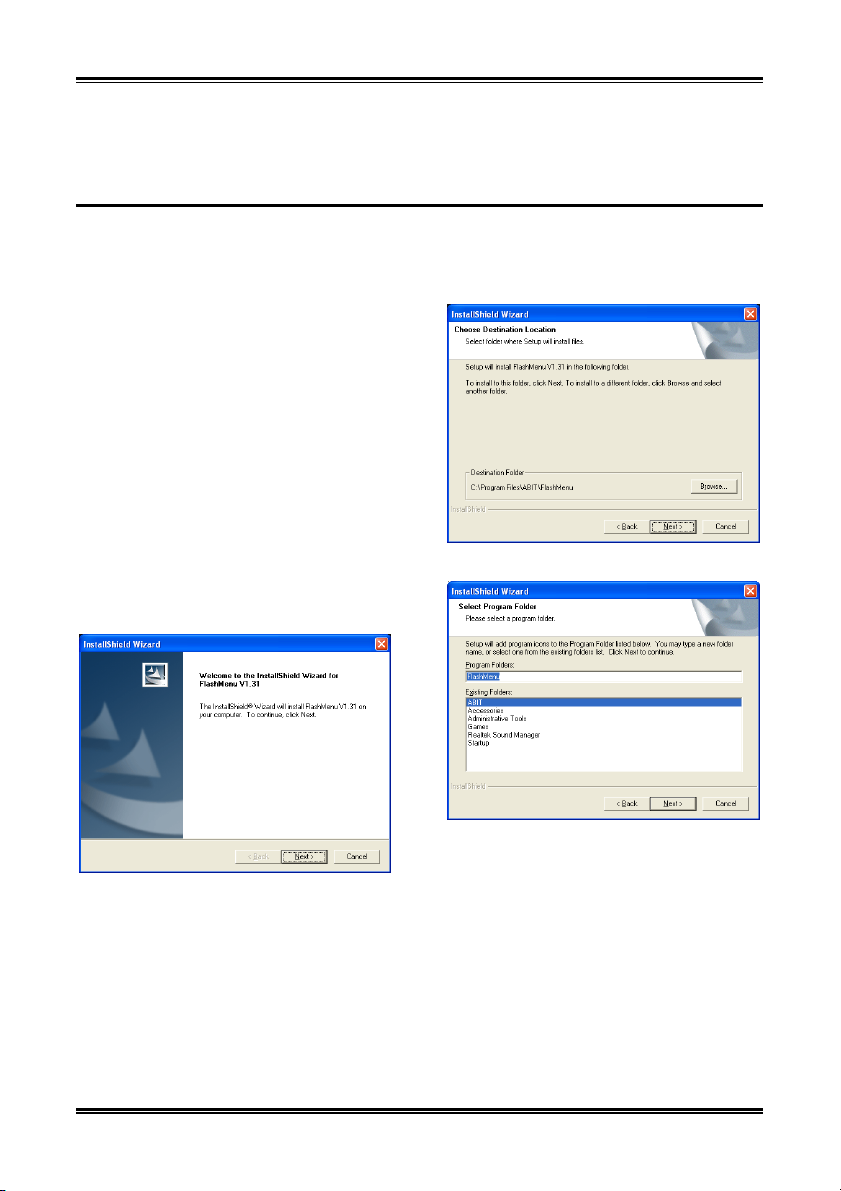

Appendice I. FlashMenu (Utilitaire de mise à jour BIOS).................................................I-1
Appendice J. Assistance Technique .................................................................................... J-1
Appendice K. Comment Obtenir un Support Technique ................................................... K-1
IS7 Series
Introduction 1-1
Chapitre 1. Introduction
1-1. Caractéristiques et Spécifications
1. CPU
Supporte un Processeur Intel Pentium 4 Socket 478 avec Bus de Données du Système
800MHz, 533MHz et 400MHz (pour Northwood uniquement).
Accepte la technologie Hyper-Threading Intel
2. Chipset
Intel 82865PE (MCH) + 82801ER (ICH5R) (IS7-G/IS7)
Intel 82865PE (MCH) + 82801EB (ICH5) (IS7-E/IS7-E2)
Intel 82865G (MCH) + 82801EB (ICH5) (IS7-M)
Intel 82848P (MCH) + 82801EB (ICH5) (IS7-V2)
Supporte le Bus Sériel Universel (USB v2.0) grande vitesse
Supporte les modes Ultra ATA/100/66/33
Contrôleur graphique intégré “Extreme Graphics 2” d’Intel (IS7-M)
3. Mémoire
Supporte 4 DDR 400/333/266 Chaîne Unique/Double DIMM (Max. 4GB)
(IS7-G/IS7/IS7-E/IS7-M)
Supporte 2 DDR 400/333/266 Chaîne Unique/Double DIMM (Max. 2GB) (IS7-E2)
Supporte 2 DDR 400/333/266 Chaîne Unique DIMM (Max. 2GB) (IS7-V2)
4. AGP
Le connecteur de port graphique accéléré supporte une interface AGP 8X/4X (0.8V/1.5V)
5. LAN
Contrôleur 10/100/1000M LAN Sur Carte (IS7-G)
Contrôleur 10/100M LAN Sur Carte (IS7/IS7-E/IS7-M/IS7-E2/IS7-V2)
6. Serial ATA RAID
2 chaînes sur carte d’ATA Sériel avec un taux de transfer des données à 150Mo/s et la
fonction RAID (RAID 0/RAID 1) via ICH5R South Bridge (IS7-G/IS7)
2 chaînes sur carte d’ATA Sériel avec un taux de transfer des données à 150Mo/s et la
fonction (RAID 0/RAID 1) via une Puce Silicon Image PCI (IS7-G)
2 chaînes sur carte d’ATA Sériel avec un taux de transfer des données à 150Mo/s via ICH5
South Bridge (IS7-E/IS7-M/IS7-E2/IS7-V2)
7. USB 2.0
Les ports USB 2.0 x8 supportent un taux de transfert de données de 480 Mb/s
8. IEEE 1394
Supporte IEEE 1394a à un taux de transfert des données de 400/200/100 Mb/s (IS7-G/IS7)
Manuel de l’utilisateur
1-2 Chapitre 1
9. Audio
CODEC AC 97 6-Canaux intégré
Interface audio numérique professionnelle supportant une Entrée/Sortie S/PDIF
(IS7-G/IS7/IS7-E)
10. Conception ABIT
Technologie ABIT SoftMenu™
ABIT EQ™
ABIT FANEQ™ (IS7-G/IS7/IS7-E/IS7-M/IS7-E2)
ABIT FlashMenu
™
11. Connecteurs d’E/S Internes
1x slot AGP
5x slots PCI
1x port Lecteur de disquette acceptant jusqu’à 2.88MB
2x connecteurs Ultra ATA/100/66/33
4x connecteurs ATA Série 150 (IS7-G)
2x connecteurs ATA Série 150 (IS7/IS7-E/IS7-M/IS7-E2/IS7-V2)
2x socles de connexion USB 2.0
2x socles de connexion IEEE 1394a (IS7-G/IS7)
1x socle de connexion CD-IN
1 x socle de connexion AUX-IN (IS7-G/IS7/IS7-E/IS7-M)
1x socle de connexion IrDA (IS7-G/IS7/IS7-E/IS7-M)
12. E/S du Panneau Arrière
1x clavier PS/2, 1x souris PS/2
1x connecteur port Série, 1 x connecteur port Parallèle
1x connecteur entrée S/PDIF (IS7-G/IS7/IS7-E)
1x connecteur sortie S/PDIF (IS7-G/IS7/IS7-E)
1 connecteur VGA standard 15 pins (IS7-M)
1x Connecteur AUDIO1
1x Connecteur AUDIO2 (IS7-G/IS7/IS7-E/IS7-M)
2x USB 2.0, 1x Connecteur IEEE 1394 (IS7-G/IS7)
2x USB 2.0 Connecteurs (IS7-E/IS7-M/IS7-E2/IS7-V2)
2x USB 2.0, 1x Connecteur RJ-45 LAN
13. Divers
Format ATX
Surveillance du matériel – incluant les vitesses de rotation des ventilateurs, Voltages,
températures CPU et système et un connecteur additionnel pour une sonde thermique
Accepte les fonctions de Réveil par réseau LAN, par Appel Modem, par Alarme RTC, par
Clavier ou Souris.
Supporte le STR (Suspend to RAM)
IS7 Series
Introduction 1-3
14. Informations sur la Commande
Modèle Chipset LAN SB SATA PCI SATA IEEE 1394
IS7-G 865PE+ICH5R 10/100/1000M RAID 0/1 RAID 0/1 3 Ports
IS7 865PE+ICH5R 10/100M RAID 0/1 - 3 Ports
IS7-E 865PE+ICH5 10/100M 2 Ports - -
IS7-E2 865PE+ICH5 10/100M 2 Ports - -
IS7-M 865G+ICH5 10/100M 2 Ports - -
IS7-V2 848P+ICH5 10/100M 2 Ports - -
Le bloc d’alimentation doit répondre aux spécifications ATX 2.03 avec les connecteurs
d’alimentation ATX12v et AUX.
Cette carte mère supporte le Wake On LAN, le réveil par clavier ou souris mais le signal 5V
standby power de votre alimentation doit être capable de fournir au moins un courant de
720mA. Autrement, ces fonctions peuvent ne pas fonctionner correctement.
Les spécifications et informations contenues dans ce document peuvent être modifiées sans
notification au-préalable.
Manuel de l’utilisateur
1-4 Chapitre 1
1-2. Diagramme de Disposition (IS7-G/IS7/IS7-E)
IS7 Series
Introduction 1-5
1-3. Diagramme de Disposition (IS7-E2)
Manuel de l’utilisateur
1-6 Chapitre 1
1-4. Diagramme de Disposition (IS7-M)
IS7 Series
Introduction 1-7
1-5. Diagramme de Disposition (IS7-V2)
Manuel de l’utilisateur
1-8 Chapitre 1 1-8 Chapitre 1
IS7 Series
IS7 Series
Installation de la carte mère 2-1
Chapitre 2. Installation de la carte mère
Avant de Commencer l’Installation: Veuillez vous assurer d’avoir complètement éteint l’alimentation
(en retirant le cordon d’alimentation de votre bloc d’alimentation par exemple) avant d’insérer ou de
retirer quoique ce soit dans votre système. Faire le contraire peut endommager des composants de votre
carte mère ou d’autres cartes additionnelles.
2-1. Installation de la carte mère dans le boîtier
La plupart des châssis d’ordinateur comporte une base avec de nombreux trous qui permettent à la carte
mère d’être fixée de manière sure et en même temps d’éviter tous risques de courts-circuits:
1. Avec des studs
2. Ou des spacers
En principe, la meilleure façon de fixer une carte
mère est de la faire avec des vis. Ce n’est que
seulement dans le cas où il vous serait impossible
de faire ainsi que vous devez envisager de la fixer
avec des espaceurs. Regardez attentivement votre
carte et vous y verrez plusieurs trous de fixation.
Alignez ces trous avec ceux de la base du châssis.
Si les trous sont alignés avec les trous de vissage,
alors vous pouvez fixer votre carte mère avec des
vis. Dans le cas contraire, la seule façon de fixer
votre carte est de la faire avec des espaceurs. Prenez le sommet de ces derniers et insérez les dans les slots.
Après l’avoir fait pour tous les slots, vous pouvez faire glisser votre carte mère à l’intérieur et l’aligner
par rapport aux slots. Une fois la carte positionnée, vérifiez que tout est OK avant de remettre en place le
capot du boîtier.
Attention: Pour éviter d’endommager le circuit imprimé, veuillez enlever les studs en métal et les
espaceurs déjà vissés sur la base de votre boîtier qui ne peuvent être alignés avec les trous de fixation de
votre carte mère.
Manuel de l’utilisateur
2-2 Chapitre 2
2-2. Installation du CPU Pentium® 4 et de la Base de Fixation du
dissipateur de Chaleur
Cette carte mère fournit un support ZIF (Zero
Insertion Force) Socket 478 permettant d'installer
le Microprocesseur Intel
microprocesseur que vous achetez doit être muni
d'un système de refroidissement avec dissipateur
thermique et ventilateur. Dans le cas contraire,
veuillez en acheter un, conçu spécialement pour
les microprocesseurs Pentium
1. Localisez le socle ZIF 478-broches sur la
carte-mère. Serrez la Base du Module de
Rétention sur la carte.
Attention: Si vous utilisez un châssis
spécialement conçu pour Pentium® 4, veuillez
faire attention à l’emplacement des Clous en
Métal ou des Espaceurs installés sur le châssis.
Ne laissez jamais les Clous en Métal ou les
Espaceurs entrer en contact des circuits imprimés
ou des composants sur le PCB.
2. Tirez le levier du socle CPU sur les côtés
jusque sur un angle d’environs 90. Insérez le
CPU avec l’orientation correcte. N’utilisez
pas trop de force pour insérer le CPU; il n’ira
que selon une seule orientation. Refermez
ensuite le levier du socle tout en maintenant
le CPU.
3. Placez le dissipateur de chaleur face vers le
bas dans le CPU jusqu’à ce qu’il recouvre
celui-ci complètement.
4. Placez le Ventilateur et l’Assemblage du
Mécanisme de Retient dans le dissipateur de
chaleur. Assurez-vous que les quatre Verrous
de Retient sur chaque côté du Ventilateur et
du Mécanisme de Retient dans les Trous de
Retient.
5. Pressez le Verrou de Retient sur les deux
côtés du Ventilateur et du Mécanisme de
Retient pour verrouiller ensemble avec la Base du Module de Retient.
6. Le Ventilateur, le Mécanisme de Retient et la Base du Module de Retient doivent maintenant être
verrouillés l’un sur l’autre avec le dissipateur de chaleur à l’intérieur.
Attention: N’oubliez pas de programmer la fréquence de bus correcte et le multiple pour votre
processeur.
®
Pentium® 4. Le
®
4 Socket 478.
IS7 Series
Installation de la carte mère 2-3
2-3. Installation de la Mémoire Système
IS7-G/IS7/IS7-E/IS7-M:
Cette carte-mère offre quatre socles DDR-DIMM 184-broches pour des modules de mémoire DDR
400/333/266 Chaîne Unique/Double avec une taille d’extension de mémoire allant jusqu’à 4Go.
Pour atteindre la performance DDR Chaîne Double, veuillez respecter les règles suivantes:
• En installant DEUX Modules DIMM: Installez des modules DIMM du même type et de la même
taille pour les socles [DIMM1]+[DIMM3] ou [DIMM2]+[DIMM4].
• En installant QUATRE Modules DIMM: Installez des modules DIMM du même type et de la
même taille pour les socles [DIMM1]+[DIMM3] et [DIMM2]+[DIMM4].
IS7-G/IS7/IS7-E: IS7-M:
Banque Modules mémoire Mémoire totale
Banque 0, 1 (DIMM1)
Banque 2, 3 (DIMM2)
Banque 4, 5 (DIMM3)
Banque 6, 7 (DIMM4)
128, 256, 512MB, 1GB 128MB ~ 1GB
128, 256, 512MB, 1GB 128MB ~ 1GB
128, 256, 512MB, 1GB 128MB ~ 1GB
128, 256, 512MB, 1GB 128MB ~ 1GB
Mémoire système totale 128MB ~ 4GB
Manuel de l’utilisateur
2-4 Chapitre 2
IS7-E2/IS7-V2:
Cette carte mère dispose de 2 emplacements 184-broches DDR DIMM pour des extensions mémoire,
pour une capacité mémoire allant de 128MB à un maximum de 2GB.
IS7-E2: IS7-V2:
Banque Modules mémoire Mémoire totale
Banque 0, 1 (DIMM1) 128, 256, 512MB, 1GB 128MB ~ 1GB
Banque 2, 3 (DIMM2) 128, 256, 512MB, 1GB 128MB ~ 1GB
Mémoire système totale 128MB ~ 2GB
Remarque: Aucune installation matériel ou BIOS n'est nécessaire après l'ajout ou le retrait des barrettes
mémoire.
IS7 Series
Installation de la carte mère 2-5
Coupez l'alimentation de l'ordinateur et débranchez le cordon d'alimentation CA avant d'installer ou de
retirer des modules de mémoire.
1. Localisez les emplacements DIMM sur la
carte.
2. Maintenez les deux bords du module
DIMM avec précautions, évitez de toucher
les connecteurs.
3. Alignez l'encoche du module avec le repère
sur le slot.
4. Pressez fermement le module dans le slot
jusqu'à ce que les onglets d'éjection situés sur
les deux cotés se mettent en place automatiquement dans les encoches de maintien. Ne forcez pas sur
les modules DIMM de manière exagérée, car les modules ne peuvent être insérés que dans une seule
direction.
5. Pour retirer les modules DIMM, poussez simultanément les deux onglets d'éjection du slot, puis
retirez le module DIMM.
Attention: L’électricité statique risque d’endommager les composants électroniques de l’ordinateur ou
des plateaux optionnels. Avant de commencer ces procédures, veuillez vous assurer de vous décharger de
toute électricité statique en touchant rapidement un objet métallique mis à terre.
Manuel de l’utilisateur
2-6 Chapitre 2
2-4. Connecteurs et Contacts
Nous allons vous montrer ici tous les connecteurs et contacts et comment les connecter. Veuillez lire cette
section entière avant d’essayer de finir l’installation de tout votre matériel dans le boîtier. Un diagramme
complet est à votre disposition à la Chapitre 1 pour vous permettre de localiser facilement tous les
connecteurs que nous allons mentionner ici.
Avertissement: Veuillez toujours éteindre votre ordinateur et retirer le cordon d’alimentation de votre
alimentation avant d’ajouter ou d’enlever un composant de votre système. Ne pas faire cela peut
endommager votre carte mère ou/et vos périphériques. Ne rebranchez le cordon d’alimentation qu’une
fois avoir tout vérifier soigneusement.
(1). Connecteurs d’alimentation ATX
Cette carte mère dispose de deux connecteurs d'alimentation pour connecter une alimentation ATX12V
300W, 20A +5VDC, et avec une capacité minimum de 720mA +5VSB.
IS7-G/IS7/IS7-E: IS7-M: IS7-E2:
IS7-V2:
IS7 Series
Installation de la carte mère 2-7
(2). Connecteurs d'alimentation du ventilateur
Ces connecteurs 3-broches offrent chacun de l’électricité aux ventilateurs de refroidissement installés
dans votre système.
Le CPU doit être conservé froid en utilisant un ventilateur puissant en tant que dissipateur de chaleur. Le
système est en mesure de contrôler la vitesse du ventilateur de CPU.
• CPUFAN1: Connecteur d'alimentation du ventilateur de l'UC
• NBFAN1: Connecteur d'alimentation du ventilateur de chipset
• SYSFAN1: Connecteur d'alimentation du ventilateur système
• AUXFAN1, AUXFAN2: Connecteur d'alimentation du ventilateur auxiliaire
Avertissement: Ces connecteurs de ventilateur ne sont pas des cavaliers. NE PAS mettre de capuchon de
cavaliers sur ces connecteurs.
IS7-G/IS7/IS7-E: IS7-M: IS7-E2:
IS7-V2:
Manuel de l’utilisateur
2-8 Chapitre 2
(3). Nettoyage de la Mémoire CMOS
Cette embase utilise un capuchon de cavalier pour effacer la mémoire CMOS.
• Broche 1-2 court-circuitée (par défaut): Fonctionnement normal
• Broche 2-3 court-circuitée: Efface la mémoire CMOS.
IS7-G/IS7/IS7-E:
IS7-M: IS7-E2: IS7-V2
IS7 Series
Avertissement: Eteignez d’abord l’alimentation (incluant l’alimentation
+5V standby) avant de nettoyer la mémoire du CMOS. Ne pas faire cela
peut provoquer des dysfonctionnements sur votre système.
Installation de la carte mère 2-9
(4). Tête de Réveil
Ces têtes utilisent un capuchon de cavalier pour activer/désactiver la fonction de réveil.
• PS2-PWR1:
Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port
Clavier/Souris.
Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port Clavier/Souris.
• USB-PWR1:
Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port USB1.
Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port USB1.
• USB-PWR2:
Broche 1-2 raccourcie (défaut): Déactive le support de la fonction de réveil sur le port USB2.
Broche 2-3 raccourcie: Active le support de la fonction de réveil sur le port USB2.
IS7-G/IS7/IS7-E:
IS7-E2: IS7-V2
Manuel de l’utilisateur
2-10 Chapitre 2
(5). Directeur de connexion audio du panneau avant
Ce directeur offre une connexion au connecteur audio sur le panneau avant.
• Pour utiliser le connecteur audio sur le panneau avant, enlevez tous les cavaliers sur ce directeur,
puis connectez le panneau avant avec le câble d’extension venant avec le châssis.
• Pour utiliser le connecteur audio sur le panneau arrière, déconnectez le câble d’extension et fixez
les cavaliers sur la broche 5-6 et la broche 9-10 (valeur par défaut).
IS7-G/IS7/IS7-E: IS7-M:
Broche Répartition de Broche Broche Répartition de Broche
1 Micro audio 2 Terre
3 Bias de micro audio 4 VCC
Chaîne droite de sortie
5
HP
Retour de chaîne drotie
6
de sortie HP
7 X 8 NC
Chaîne gauche de sortie
9
HP
Retour de chaîne gauche
10
de sortie HP
11 Terre 12 S/PDIF DEDANS
13 VCC 14 S/PDIF DEHORS
IS7 Series
Installation de la carte mère 2-11
IS7-E2: IS7-V2
Broche Répartition de Broche Broche Répartition de Broche
1 Micro audio 2 Terre
3 Bias de micro audio 4 VCC
Chaîne droite de sortie
5
HP
7 X 8 NC
Chaîne gauche de sortie
9
HP
Retour de chaîne drotie
6
de sortie HP
Retour de chaîne gauche
10
de sortie HP
Manuel de l’utilisateur
2-12 Chapitre 2
(6). Embases interrupteurs & indicateurs du panneau frontal
Les connecteurs sont utilisés pour brancher des contacts et des diodes indicateurs sur le panneau avant de
votre boîtier.
Regardez le sens et la position du Power LED. La marque “+” alignée à la broche sur la figure ci-dessous
signifie que celle ci est la broche à polarité positive pour la connexion de la diode. Veuillez faire attention
aux branchements de ces connecteurs. Un mauvais sens n’aura que pour conséquence une diode qui ne
s’allume pas mais un mauvais branchement des contacts peut provoquer un dysfonctionnement du
système.
IS7-G/IS7/IS7-E: IS7-M: IS7-E2:
IS7-V2:
IS7 Series
Installation de la carte mère 2-13
• HLED (Broches 1, 3):
Branchez ici le câble HDD LED de votre
boîtier.
• RST (Broches 5, 7):
Branchez ici le câble du contact Reset de
votre boîtier.
• SPK (Broches 15, 17, 19, 21):
Branchez ici le câble du haut-parleur
Système de votre boîtier.
• SLED (Broches 2, 4):
Branchez ici le câble de la diode Suspend de votre boîtier (s’il y en a un).
• PWR-ON (Broches 6, 8):
Branchez ici le câble du contact d’alimentation de votre boîtier.
• PLED (Broches 16, 18, 20):
Branchez ici le câble Power LED de votre boîtier.
Manuel de l’utilisateur
2-14 Chapitre 2
(7). Tête de Périphérique IR
Cette tête connecte tout périphérique IR relié au châssis. Cette carte-mère supporte des taux de transfert
IR standards.
IS7-G/IS7/IS7-E:
IS7-M:
IS7 Series
Installation de la carte mère 2-15
(8). Connecteurs additionnels pour ports IEEE1394
Ces embases fournissent chacune un port de connexion IEEE1394 supplémentaire au moyen d'un câble
d'extension et d'une console.
IS7-G/IS7:
Broche
Répartition de
Broche
Broche
Répartition de
Broche
1 TPA0 + 2 TPA0 -
3 Terre 4 Terre
5 TPB0 + 6 TPB0 -
7 +12V 8 +12V
9 NC 10 GND
Manuel de l’utilisateur
2-16 Chapitre 2
(9). Connecteurs additionnels pour ports USB
Ces socles de connexion disposent de 2 ports de connexion USB 2.0 supplémentaires grâce à un câble
USB conçu pour les spécifications USB 2.0.
IS7-G/IS7/IS7-E: IS7-M: IS7-E2:
IS7-V2:
IS7-G/IS7/IS7-E/IS7-M
IS7 Series
IS7-E2/IS7-V2
Broche
Répartition de
Broche
Broche
Répartition de
Broche
1 VCC 2 VCC
3 Data0 - 4 Data1 -
5 Data0 + 6 Data1 +
7 Terre 8 Terre
9 NC 10 NC
Installation de la carte mère 2-17
(10). Connecteurs System Management Bus
Ce connecteur sont réservés pour le SM bus (System Management Bus). Le SM bus est une
implémentation spécifique du bus I
2
C. Le I2C est un bus multi-master, ce qui signifie que plusieurs
chipsets peuvent être connectés au même bus et que chacun d’entre eux peut agir en tant que master en
commençant un transfert de données. Si plus d’un master essaie de prendre contrôle du bus
simultanément, une procédure d’arbitration décide à qui accorder la priorité.
IS7-G/IS7/IS7-E:
IS7-M: IS7-E2: IS7-V2:
Manuel de l’utilisateur
Loading...
