Page 1
9800 Overhead Projector
Illustrated Parts Breakdown
3M Visual Systems Division
6801 River Place Boulevard Austin, Texas 78726-9000
Printed in U.S.A. 3M IPC, 2000. All Rights Reserved
April 2000, 78-6970-5567-7 Rev. D
Page 2
Revision History
Revision bars placed in the margins ( ) indicate where additions or changes to a parts identification list occurred. Items deleted from a parts identification list are indicated on this page only. Changes to illustrations
are not indicated by revision bars, nor shown in this revision history. The original issue of this manual and subsequent revisions are identified as follows:
Issue date: 9/94
Revision Date Page(s) Changed Change
Original September 1994 All pages Rev. B April 1996 All pages Rev. C February 1997 All pages Rev D April 2000 All pages
Page 2 Changed part number of the Quick Reference
Parts Index -- Stage Glass from 78-8097-3525-7 to 78-8079-8975-7, and the part number of the Interlock Switch from 78-8015-5038-1 to 78-8073-3039-0, the part number of the Micro Switch from 78-8079-8823-9 to 78-8079-8855-1, the part number of the Triplet Lens from 78-8097-3694-1 to 78-8097-3693-3. Added new Interlock Switch Cover 78-8073-3043-2.
Page 5 Changed item 3 from 78-8097-3694-1 to
78-8097-3693-3.
Page 9 Changed item 2 from 78-8054-1768-6 to
78-8120-2943-3, and item 7 from 78-8097-3525-7 to 78-8079-8975-7.

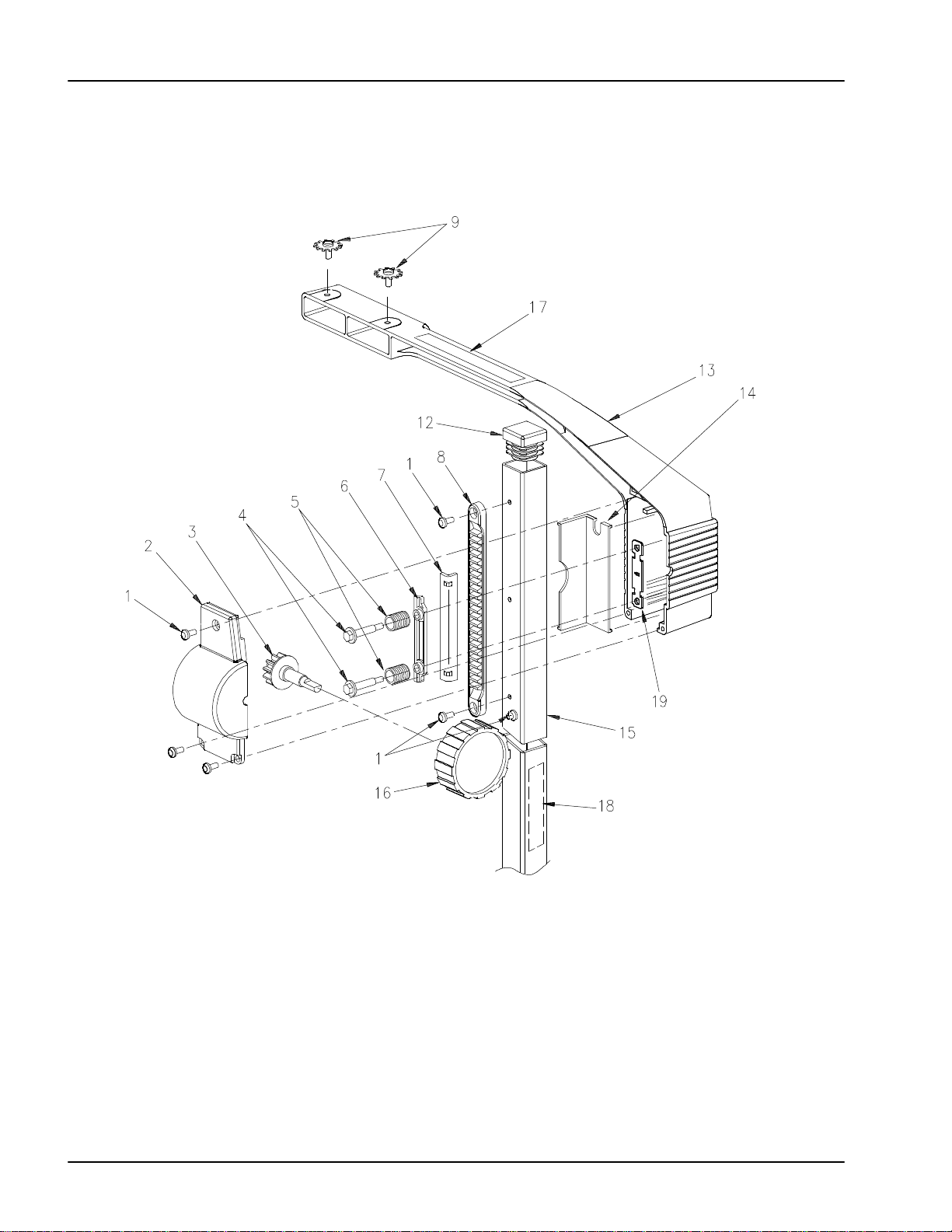

Page 10 Added item 19 to Section 4, Arm And Focus
Assembly art.
Page 11 Added new 0A, Focus Arm Upgrade Kit
(Europe only) (DY-0210-2704-9), and new 0B, Focus Arm Upgrade Kit (78-8054-1820-5). Changed item 2 to 2A and added (metal arm version). Added new item 2B, Focus Arm Cap (78-8120-2930-0). Changed item 13 from 78-8079-8960-9 to 78-8120-2942-5. Changed item 14 to 14A, and added (metal arm version). Added new item 14B, Wear Pad (78-8120-2925-0), and new item 19, Standoff Plate (78-8120-2920-1).
Page 19 Changed item 4 to “Not Available” (Reference
only).
E 3M 2000
i
Page 3
Illustrated Parts Breakdown 3MtOverhead Projector 9800
Revision History (Continued)
Revision Date Page(s) Changed Change
Rev D April 2000 Page 23 Changed item 3 from 78-8015-5038-1 to
78-8073-3039-0, and added new item 20, Interlock Switch Cover (78-8073-3043-2).
Page 25 Changed item 27 from 78-8099-8772-6 to
78-8097-3649-5.
Page 27 Changed item 35 from 78-8097-3649-5 to
78-8099-8772-6.
Page 31 Changed item 3 from 78-8079-8823-9 to
78-8079-8855-1.
Page 36 Added new Section 14, Roller Assembly.
ii
E 3M 2000
Page 4
Illustrated Parts Breakdown 3MOverhead Projector 9800

Introduction

This Illustrated Parts Breakdown (IPB) contains the information necessary to locate and identify specific parts of the 9800 Overhead Projector.

Part Numbers

All components available on a replacement basis are listed with their 3M identification number. The parts identification list opposite each illustration provides the description adequate to identify components.

Locating and Identifying a Part

If physical appearance and general location of an item are known:
1.Use the Overview illustration to determine which section includes the item.
2.Refer to the section and locate the item on the exploded view illustration.
The part identification numbers provided in this manual are from the most current data available. Make sure part identification numbers for your component have not been amended by changes and updates made to your 9800 Overhead Projector.

Ordering Parts

When ordering parts, include part identification number, description, quantity and the following information:
1.Product Name: The specific version number of the projector.
2.Model Number/Alpha Code: The series number of the projector followed by a three or four character alpha code identifier. The Alpha Code indicates the design level, specific product characteristics, power cord or distribution specific to a country.
3.MFG Code: The date the projector was manufactured. See example below:
MFG Code
Letter Digit
M 1993 1 Jan – Mar
A 1994 2 Apr – Jun C 1995 3 Jul – Sep D 1996 4 Oct – Dec
E 1997 1 Jan – Mar

Machine Identification Plate

The Machine Identification Plate is located on the bottom side of each projector and lists specific information that is needed when calling for technical assistance or ordering parts.
1
3M 9800 OVERHEAD PROJECTOR
MODEL 9000AJK
9.5
C1
400
602217
5
36
3
Figure 1-1.Machine Identification Plate
2
4
4.Lamp: The electrical rating of the lamp.
5.S/N: The serial number assigned to this projector.

Revision Bars

Revision bars placed in the margins indicate where additions or changes occurred. Refer to the Revision History to identify specific additions and changes.
For part orders contact: Dealers: Refer to Dealers Guide
3M Subsidiaries: Contact Export Operations Retail Customers:
FAX: 1-800-650-9268 Telephone: 1-800-650-8429
3M 2000
iii
Page 5
Illustrated Parts Breakdown 3MOverhead Projector 9800
This page intentionally left blank.
iv
3M 2000
Page 6
3MOverhead Projector 9800

Table of Contents

Section No. Title Page
0 Overview 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 Triplet (Open) Head Assemblies 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 Flip–in Magnifier Assembly 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 Top Cover 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Arm and Focus Assembly 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

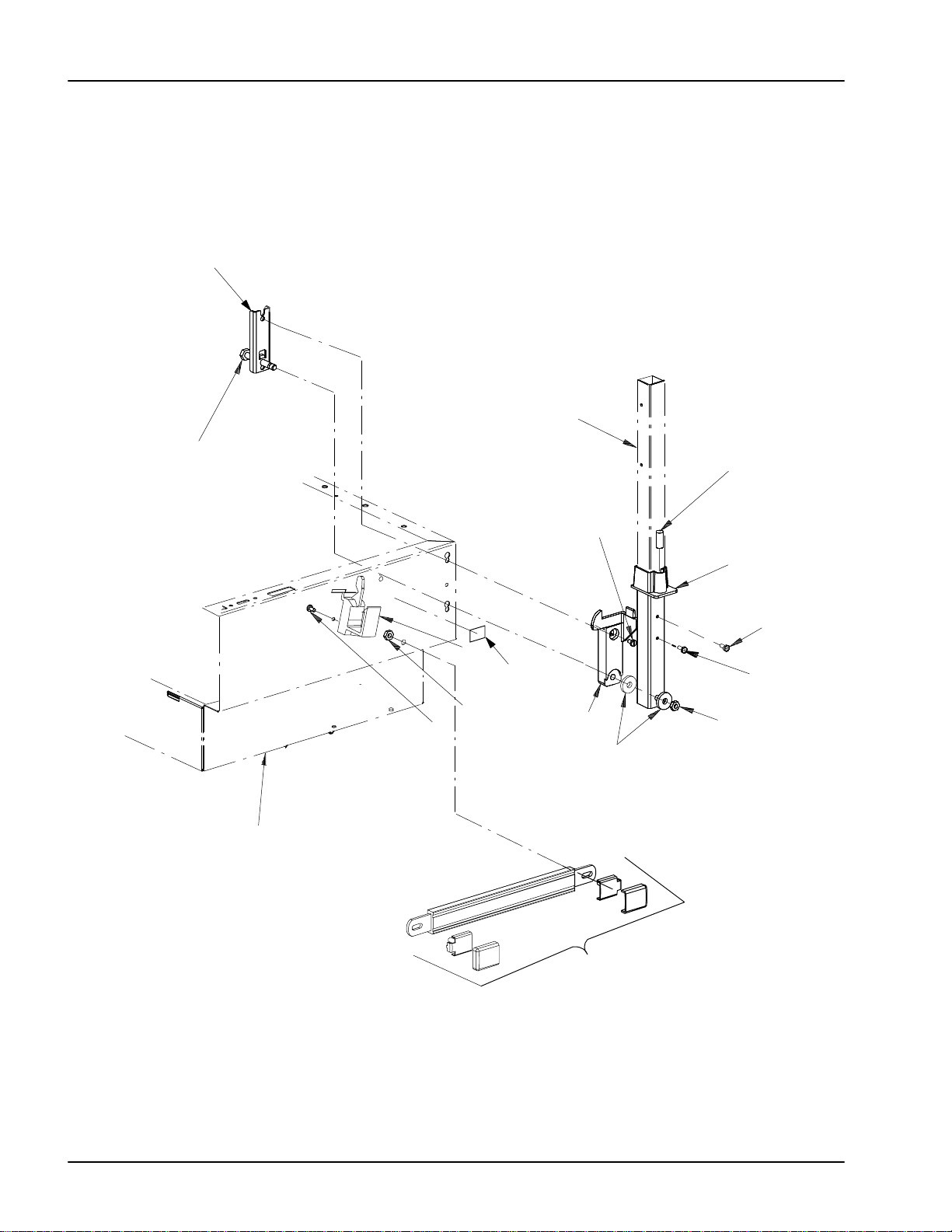

5 Folding Post and Handle Assembly 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

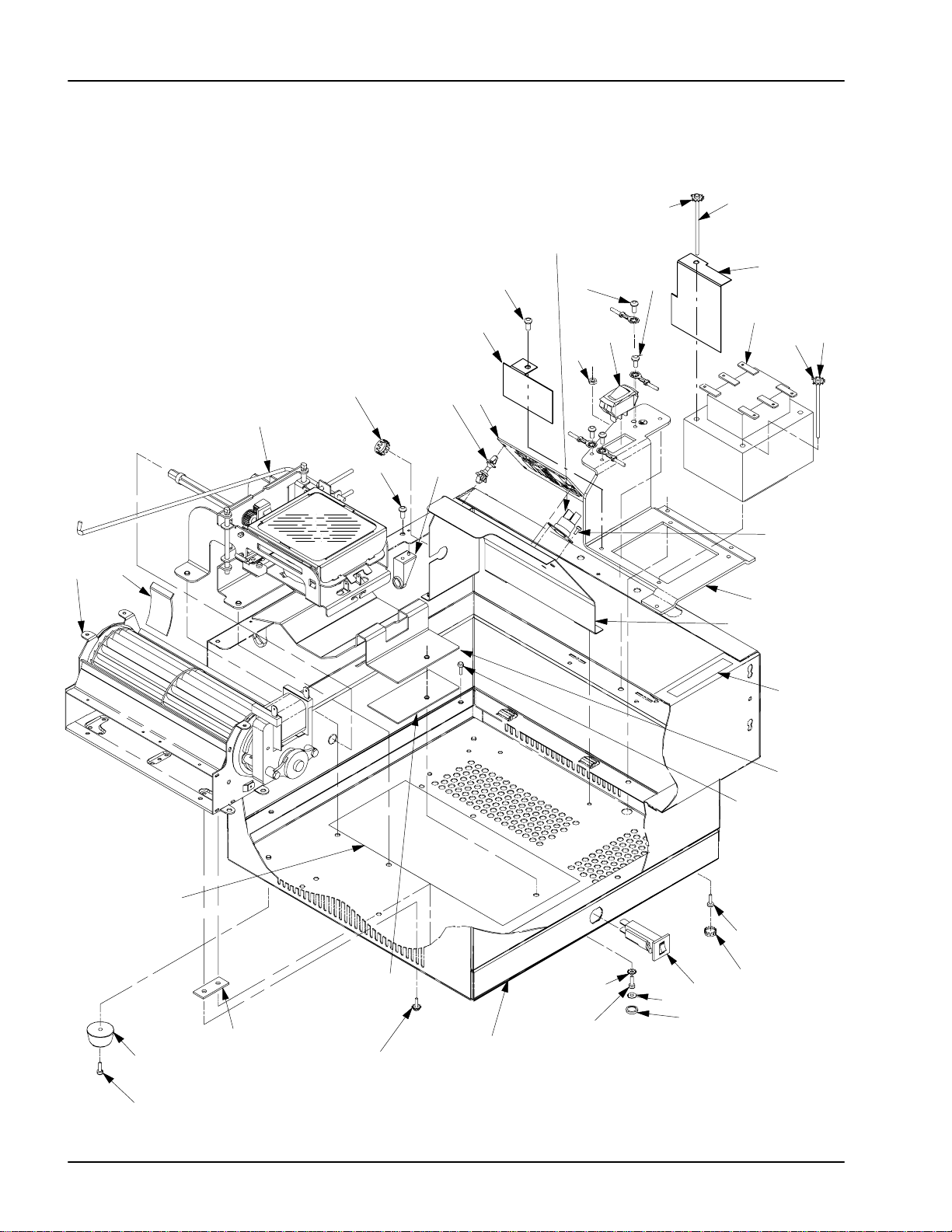

6 Version One Base Assembly–(Prior to S/N 623858) 14. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

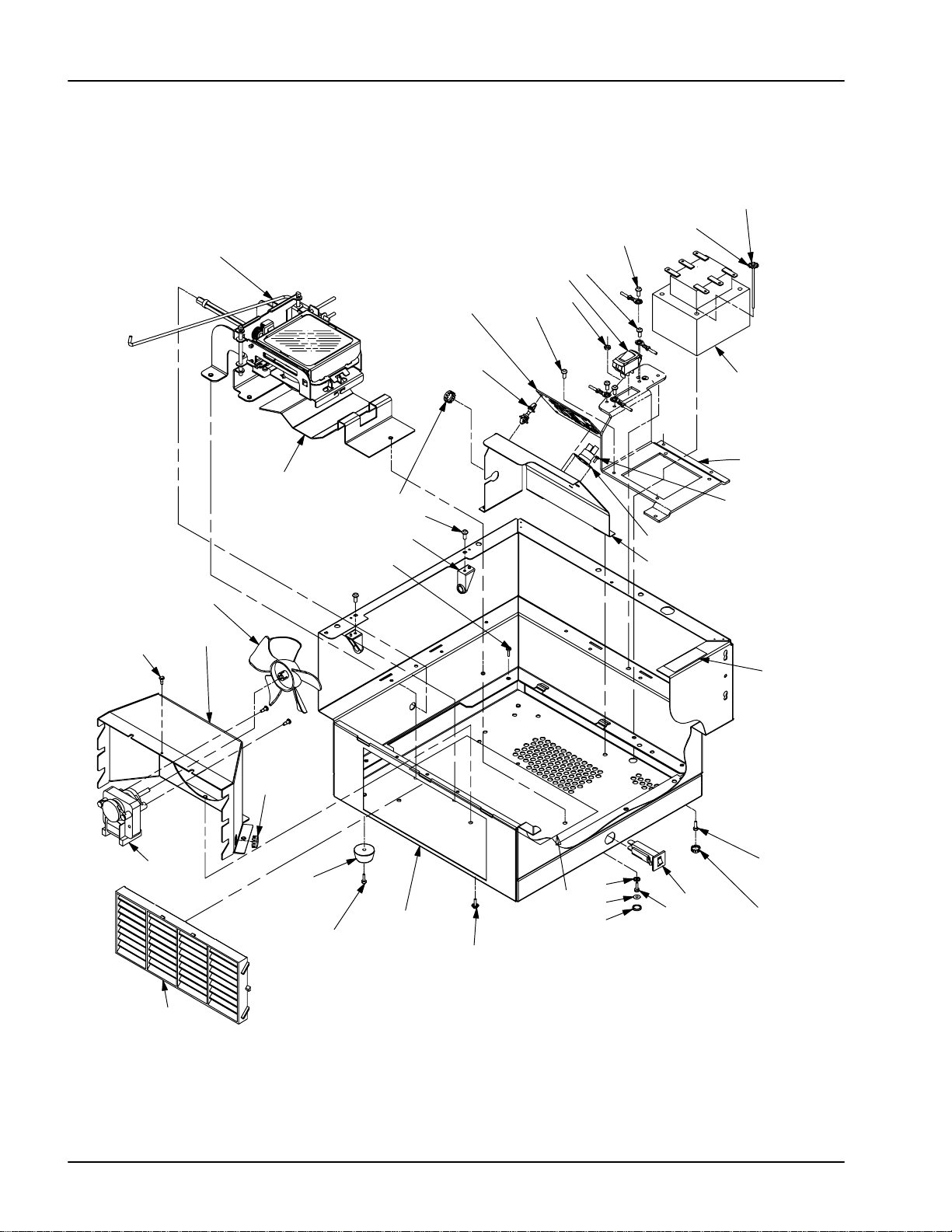

7 Version Two Base Assembly–(S/N 623858 and above) 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Power Supply Assembly 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Optical Assembly 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Lamp Changer Assembly 28. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

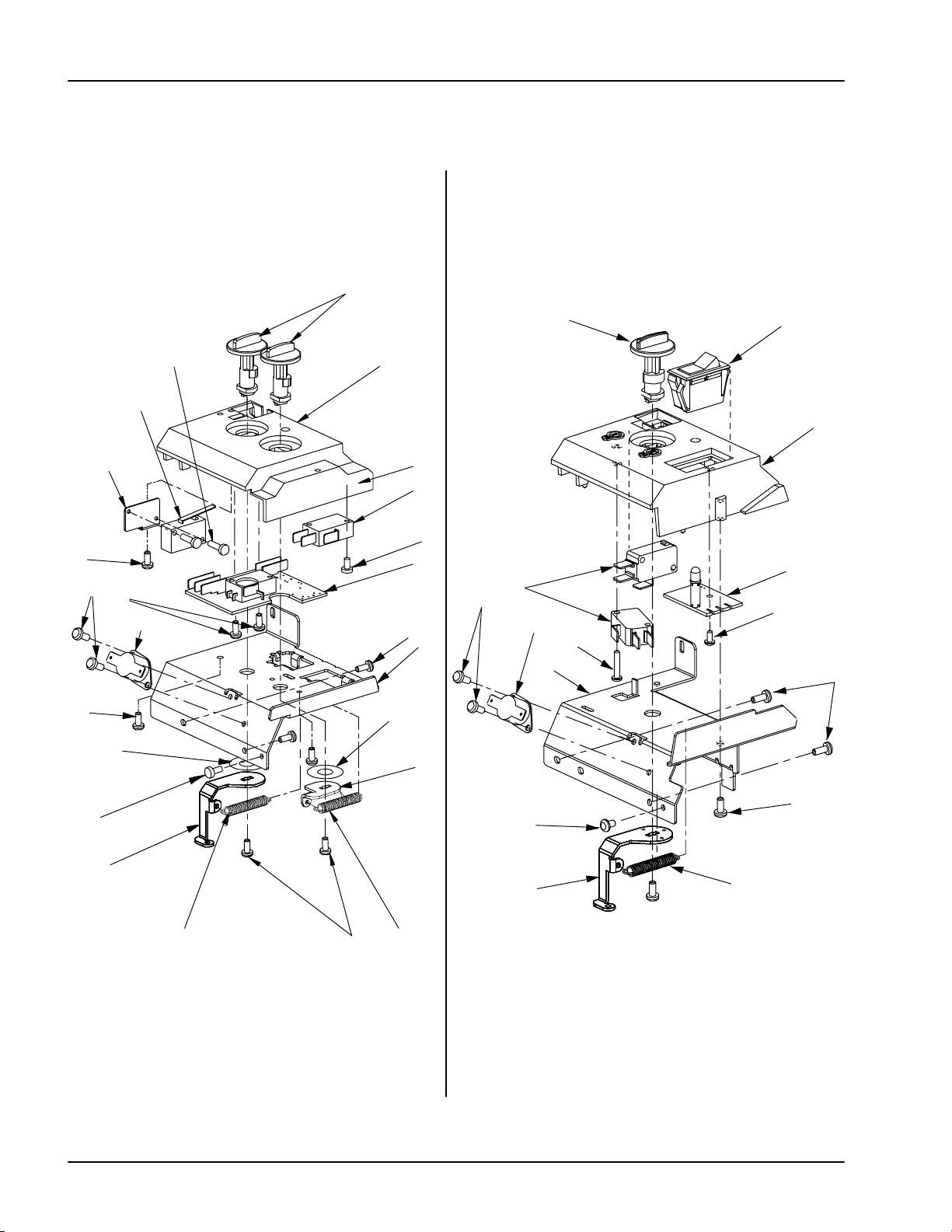

11 Control Module 30. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

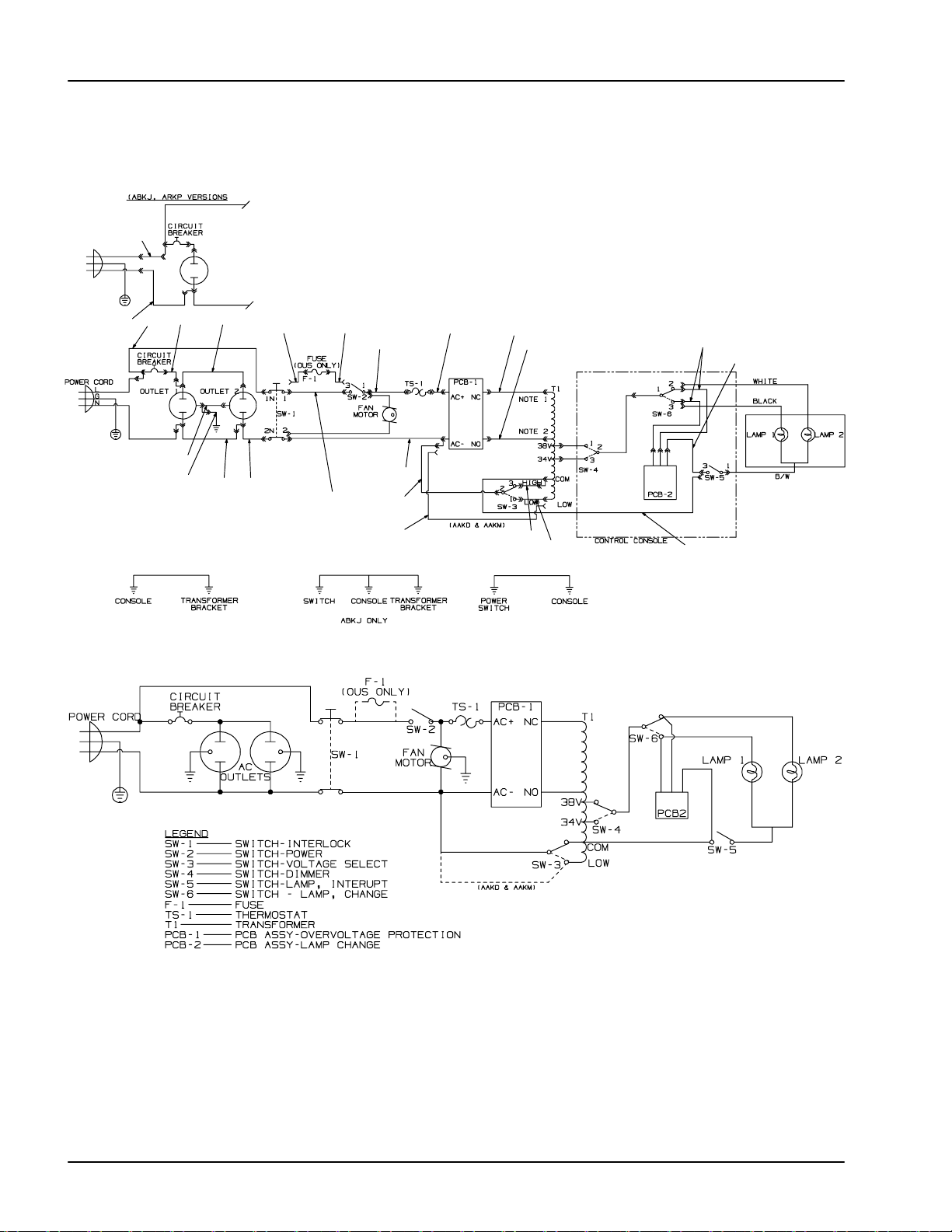

12 Wire Jumpers–(Prior to S/N 623858) 32. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Wire Jumpers–(S/N 623858 and above) 34. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

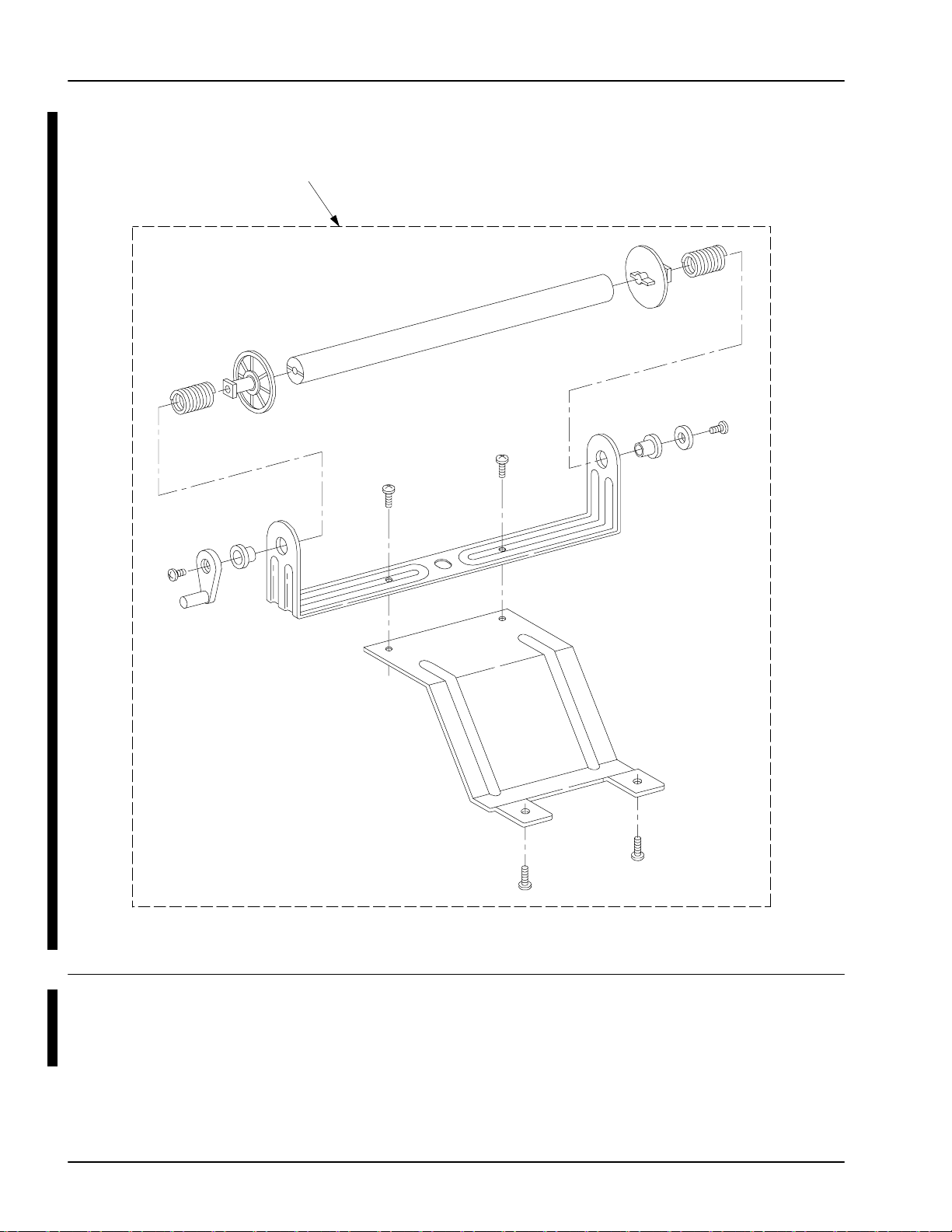

14 Roller Assembly 36
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Illustrated Parts Breakdown
Appendix A Specifications 37. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
IMPORTANT NOTICE
3M reserves the right to sell or furnish NEW OR RECONDITIONED PARTS.
New and reconditioned parts are covered by the same 3M new parts limited warranty.
3M 2000
1
Page 7
3MtOverhead Projector 9800Illustrated Parts Breakdown

Quick Reference Parts Index

Section Item
Description Part Number No. No.
ACTUATOR, Switch Button 78-8064-1515-0 3 3. .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BUTTON, Switch (Plum) (All models accept Korea) 78-8079-8974-0 3 17A. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
BUTTON, Switch (Korea only) (AHKK) 78-8079-9165-4 3 17B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
CIRCUIT BREAKER 26-1009-9195-4 6 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
COVER, Switch, Interlock 78-8073-3043-2 8 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
CRADLE, Post 78-8079-8890-8 5 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
DOOR, Lamp Changer, LED 78-8073-2956-6 3 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
FAN, Crossflow, 120V 78-8097-3642-0 6 5B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
FOOT, Mounting 26-1008-5211-5 6 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
GLASS, Stage, Hardened 78-8079-8975-7 3 7. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
HANDLE ASSEMBLY 78-8079-8943-5 5 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
KNOB, Focus 78-8064-1601-8 4 16. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
KNOB, Lamp Changer (used in M9800 serial no. 615041 and earlier) 78-8079-8880-9 11 5A. . . . . . . . . . . . . . . .. . . .
KNOB, Lamp Changer (used in M9800 serial no. 615042 and up) 78-8073-2962-4 11 5B. . . . . . . . . . . . . . . . . . . . . . .
LAMP, Projection, EVD, 400W, 36V 78-8079-8791-8 9 23. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
LATCH, Cover, Top 78-8079-8768-6 3 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
LENS, Condenser (Prior to S/N 623858, also order Spacer 78-8097-3649-5) 78-8099-8771-8 9 13. . . . . . . . . .. . . . . .
LENS, Flip-in Magnifier (Coated) 78-8097-3522-4 2 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
LENS, Fresnel Doublet, 133.8mm 78-8097-3637-0 3 13. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
LENS, Triplet, H.E.A.R. Coated, 340mm 78-8097-3693-3 1 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
MIRROR ASSEMBLY, Triplet, Grey, 4mm Mirror 78-8079-9227-2 1 9B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
MIRROR, Hot 78-8097-3533-1 9 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
PCB ASSEMBLY, Lamp Changer (used in M9800 serial no. 615041 and earlier) 78-8079-8889-0 11 10A. . . . . . . . . .
PCB ASSEMBLY, Lamp Changer (used in M9800 serial no. 615042 and up) 78-8073-3105-9 11 10B. . . . . . . . . . . . .
PCB, Overvoltage, 120V 78-8097-3536-4 6/7 14B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .
POST, Lock 78-8079-8852-8 5 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . . .
POWER CORD, U.S. 78-8097-3587-7 8 1F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
REFLECTOR (60mm) 78-8079-8899-9 9 24. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SOCKET, Lamp, Dual 78-8054-1770-2 9 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
SPACER, Condenser 78-8099-8772-6 9 35. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SPACER, Reflector 78-8097-3649-5 9 27. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. . . . . .
SWITCH, Hi/Lo 78-8073-7212-9 6/7 17. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SWITCH, Interlock 78-8073-3039-0 8 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SWITCH, Lamp Changer/Hi/Lo, Dimmer 78-8079-8855-1 11 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SWITCH, Micro 78-8079-8855-1 11 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
SWITCH, On/Off 78-8079-8823-9 10 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
THERMOSTAT, Safety 78-8079-9010-2 11 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
TRANSFORMER, 120V 78-8097-3534-9 6/7 20B. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .. .
2
E 3M 2000
Page 8
3M Overhead Projector 9800
Triplet (Open) Head Assembly (See Section 1)
Illustrated Parts Breakdown
Section 0
OVERVIEW
Arm and Focus Assembly (See Section 4)
Flip–in Magnifier Assembly (See Section 2)
Lamp Changer Assembly (See Section 10) & Control Module (See Section 11)
Base Assembly (See Sections 6 and 7)
Top Cover (See Section 3)
Folding Post and Handle Assembly (See Section 5)
Power Supply Assembly
(See Section 8)
3M 2000
Optical Assembly (See Section 9)
Wire Jumpers (See Sections 12 and 13)
Roller Assembly (See Section 14)
3
Page 9
3M Overhead Projector 9800Illustrated Parts Breakdown
Section 1
TRIPLET (OPEN) HEAD ASSEMBLY
12
11
10
13
14
15
16
See Section 4 Arm and Focus Assembly
2
6
1
7
3
4
5
17
Rear View
8
6
9
14
4
7
3M 2000
Page 10
3MtOverhead Projector 9800
Illustrated Parts Breakdown
Section 1
TRIPLET (OPEN) HEAD ASSEMBLY
Item No. Part Number Description Qty
0 78-8097-3644-6 HEAD ASSEMBLY, Triplet, 9800, (includes items 1--8 and 14). . . . . . . . . . . .
(also includes Section 2, Flip--in Magnifier Assembly) 1. . . . . . . . . . . . . . . . .
1 (See Note 1) NUT, U-Type, 8-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 (See Note 1) SCREW, Taptite, M3 x 6mm, Black Zinc 3.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8097-3693-3 LENS, Triplet, H.E.A.R. Coated, 340mm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-9017-7 COVER, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 (See Note 1) SCREW, Taptite, M3.5 x 8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 (See Note 1) SCREW, Mach. 8-32 x 7/16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 (See Note 1) WASHER, Plain, Nylon 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-9227-2 MIRROR ASSEMBLY, Triplet, Grey, 4mm Mirror 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 JV-0890-0185-1 LABEL, Caution (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8097-3695-8 SPLIT HEAD ASSEMBLY KIT (includes items 11--17) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8097-3658-6 BRACKET, Lens, Head mount 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 (See Note 1) SCREW, Taptite, M4 x 10, Sems 2.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8097-3666-9 PAD, Dampener, Head 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8097-3657-8 BRACKET, Lens, Triplet 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 (See Note 1) SCREW, Taptite, M3.5 x 12 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 (See Note 1) WASHER, Lock, Ext. Tooth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 78-8097-3667-7 SPACER, Head 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
E 3M 2000
5
Page 11
See Section 4
3MOverhead Projector 9800Illustrated Parts Breakdown
Section 2
FLIP–IN MAGNIFIER ASSEMBLY
See Section 1
1
7
6
5
4
3
2 1
6
3M 2000
Page 12
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 2
FLIP–IN MAGNIFIER ASSEMBLY
Item No. Part Number Description Qty
0 (See Note 2) FLIP-IN MAGNIFIER ASSEMBLY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 (See Note 1) SCREW, Plastite, 6-19 x 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 (See Note 1) WASHER, Spring 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8095-8269-1 BRACKET, Magnifier Lens, 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8097-3673-5 KNOB, Magnifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8097-3522-4 LENS, Flip-in Magnifier (Coated) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8095-8270-9 RETAINER, Lens Magnifier 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8095-8271-7 POST, Magnifier Pivot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
Note 2. This item is available as an accessory part only. For U.S. (domestic) accessory information, call the 3M
VSD Order Department in Austin at 1-800-328-1063. For European accessory information, fax the 3M Distribution Services International BV, Breda, Netherlands at 011-31-76-272-022. For international accessory information, fax the International Order Entry Department in St. Paul at (612) 736-5972.
3M 2000
7
Page 13
3M Overhead Projector 9800Illustrated Parts Breakdown
Section 3
TOP COVER
7
6
4
3
2
1
17
11
14
8
18
9
10
12
13
16
1
8
15
3M 2000
Page 14
3MtOverhead Projector 9800
Illustrated Parts Breakdown
Section 3
TOP COVER
Item No. Part Number Description Qty
1 (See Note 1) SCREW, Plastite, 6-19 x 5/16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8120-2943-3 BRACKET, Hinge (Dual) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8064-1515-0 ACTUATOR, Switch Button 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8073-2956-6 DOOR, Lamp Changer, LED 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 Not Used. . . . .
6 78-8079-9022-7 LABEL, Lamp Indicator 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8079-8975-7 GLASS, Stage, Hardened 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8097-3532-3 COVER, Top 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8097-3681-8 BRACKET, Airflow, Top Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 (See Note 1) SCREW, Plastite, 6-19 x 3/8 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8005-0481-9 SPRING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8079-8768-6 LATCH, Cover, Top 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8097-3637-0 LENS, Fresnel Doublet, 133.8mm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8079-8939-3 LABEL, Caution, Lens 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8079-8830-4 RETAINER, Fresnel 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8095-8283-2 ACTUATOR, Interlock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17A 78-8079-8974-0 BUTTON, Switch (Plum) (All versions except Korea) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17B 78-8079-9165-4 BUTTON, Switch (Korea only) (AHKK) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 JV-0890-0183-6 LABEL, Caution (Japan only) (ABKJ) 1. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
E 3M 2000
9
Page 15
Section 4
ARM AND FOCUS ASSEMBLY
3MtOverhead Projector 9800Illustrated Parts Breakdown
10
E 3M 2000
Page 16
3MOverhead Projector 9800
Illustrated Parts Breakdown
Section 4
ARM AND FOCUS ASSEMBLY
Item No. Part Number Description Qty
0A DY-0210-2704-9 FOCUS ARM UPGRADE KIT (Europe only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
0B 78-8054-1820-5 FOCUS ARM UPGRADE KIT 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 (See Note 1) SCREW, Taptite, M3.5 x 8 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8073-3289-1 CAP,-Focus Arm 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3A 78-8079-8745-4 GEAR, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3B 26-1009-4445-8 LUBRICANT AR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 (See Note 1) SCREW, Shoulder 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 26-1009-4515-8 SPRING, Lee 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8079-8740-0 BAR, Pressure 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8079-8743-9 CLAMP, Friction 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-8744-7 RACK, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 (See Note 1) SCREW, Sems, M4 x 0.7 x 16 . 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 – 11Not Used
12 26-1009-3653-8 CAP, Post (22 mm square) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8079-8960-9 ARM, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8011-1220-8 PAD, Wear 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8079-9088-8 POST, Folding, Long 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8064-1601-8 KNOB, Focus 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 JV-0890-0183-6 LABEL, Caution (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 78-8054-1713-2 LABEL, Post (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1.Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
11
Page 17
3M Overhead Projector 9800Illustrated Parts Breakdown
Section 5
FOLDING POST and HANDLE ASSEMBLY
6
See Section 4
5
See Section 6
7
11
8
9
4
15
2
3
14
13
10
12
12
1
3M 2000
Page 18
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 5
FOLDING POST and HANDLE ASSEMBLY
Item No. Part Number Description Qty
1 78-8079-8943-5 HANDLE ASSEMBLY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 (See Note 1) NUT, Keps, 10-32, External Tooth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 (See Note 1) SCREW, Plastite, 6-19 x 5/16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-8890-8 CRADLE, Post 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8079-8850-2 BOLT, Pivot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8079-8846-0 BRACKET, Pivot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 26-1009-9847-0 SPRING, Compression 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-8852-8 POST, Lock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 (See Note 1) SCREW, Latch 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 (See Note 1) SCREW, Taptite, M3.5 x 8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 (See Note 1) SCREW, Taptite, 10-32 x 5/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 (See Note 1) NUT, Hex, 1/4-20, Elastic Stop Lock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 (See Note 1) WASHER 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 78-8079-8875-9 PIVOT, Post-Mount 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8073-2971-5 LABEL, NOM (Long) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
13
Page 19
3M Overhead Projector 9800Illustrated Parts Breakdown

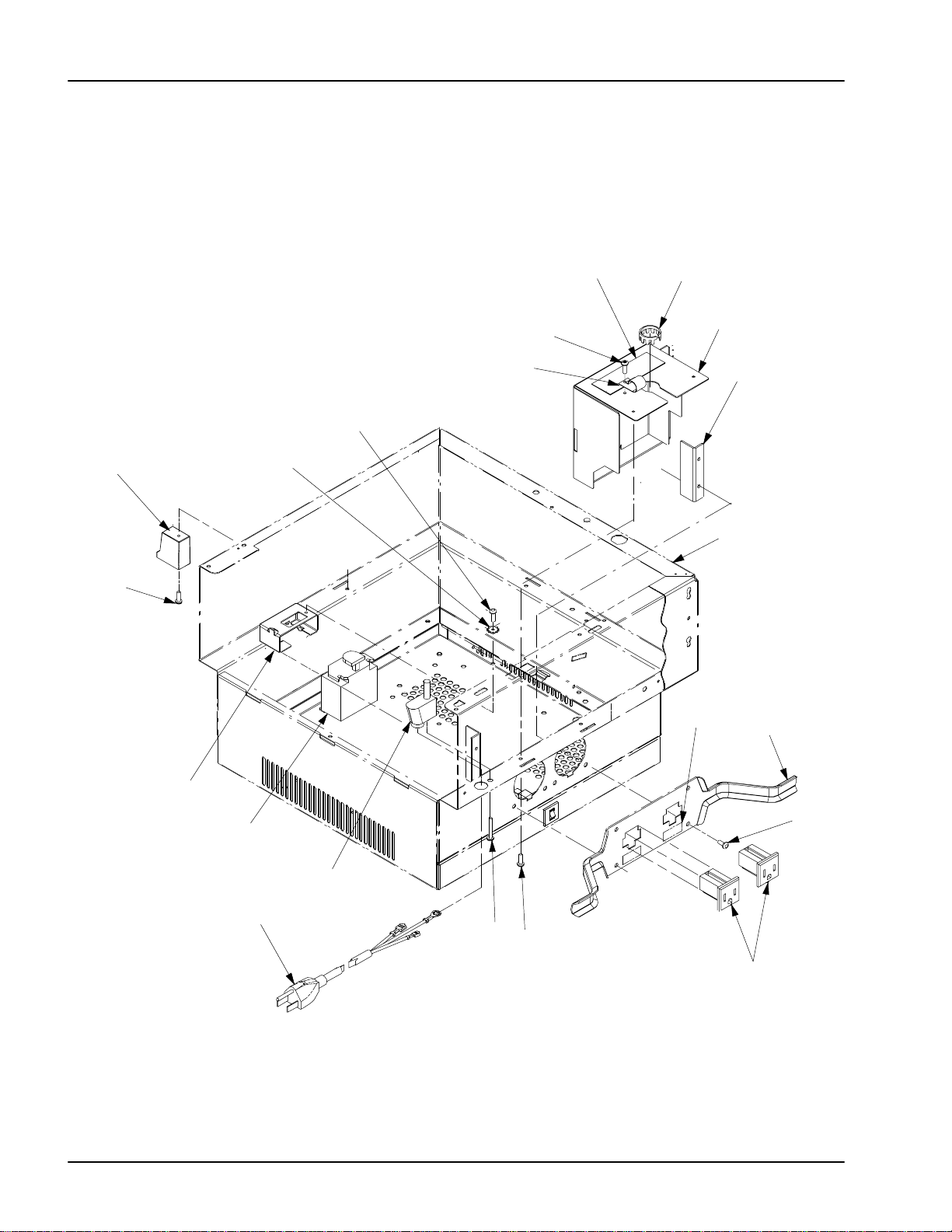

Section 6

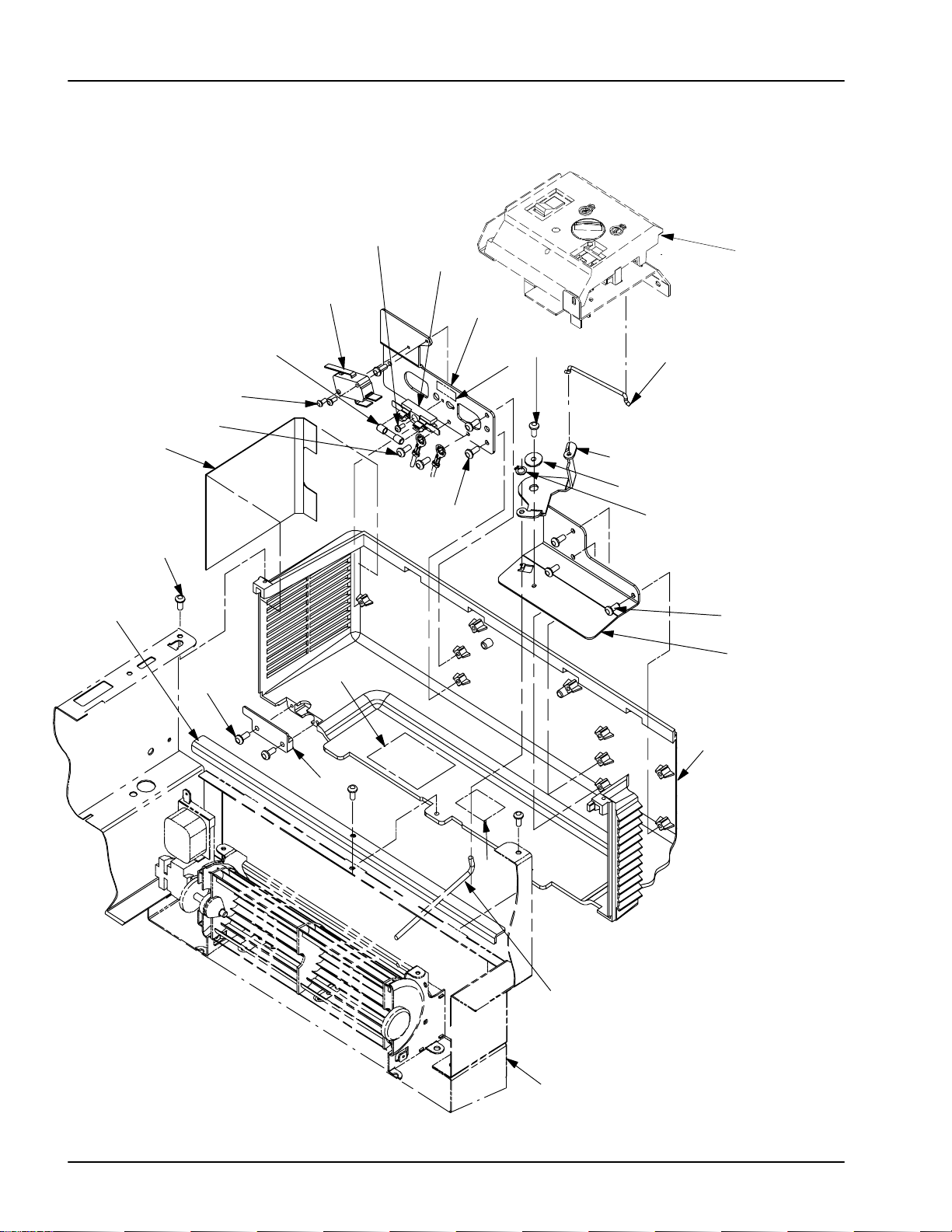

VERSION ONE BASE ASSEMBLY
(Prior to S/N 623858)
21
See Section 11
25
34
7
See Section 9
8
6
5
13 14
9
18
16
19
17
22
24
20
23
35
19
21
22
33
10
11
4
25
12
3
2
1
25
32
30
31
29
28
26
27
14
3M 2000
Page 20
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 6
VERSION ONE BASE ASSEMBLY
(Prior to S/N 623858) Item No. Part Number Description Qty
1 (See Note 1) SCREW, Foot 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 26-1008-5211-5 FOOT, Mounting 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8097-3567-9 ISOLATOR, Vibration 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8097-3624-8 TAPE, Heat (Body) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5A 78-8097-3641-2 FAN, Crossflow, 100V (includes items 3 and 6) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5B 78-8097-3642-0 FAN, Crossflow, 120V (includes items 3 and 6) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5C 78-8097-3643-8 FAN, Crossflow, 230V (includes items 3 and 6) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8097-3639-6 TAPE, Insulator 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8003-8728-0 BUSHING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 (See Note 1) SCREW, Plastite, 6-19 x 5/16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8079-8817-1 PIVOT, Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8097-3582-8 SHIELD, Heat 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 (See Note 1) SCREW, Type AB, 8-18 x 1/4 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8097-3636-2 INSULATOR, Thermal 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1009-9680-5 STAND OFF 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14A 78-8097-3569-5 PCB, Overvoltage, 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14B 78-8097-3536-4 PCB, Overvoltage, 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14C 78-8097-3690-9 PCB, Overvoltage, 127V (Mexico only) (AAKD) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14D 78-8097-3537-2 PCB, Overvoltage, 220V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14E 78-8097-3571-1 PCB, Overvoltage, 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14F 78-8097-3577-8 PCB, Overvoltage, 240V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 Not Used. . . .
16 (See Note 1) NUT, Keps, 6-32 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 78-8073-7212-9 SWITCH, Hi/Lo 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 (See Note 1) SCREW, Machine, 6-32 x 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 (See Note 1) SCREW, Taptite, M3.5 x 6 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20A 78-8097-3566-1 TRANSFORMER, 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20B 78-8097-3534-9 TRANSFORMER, 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20C 78-8097-3568-7 TRANSFORMER, 220V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20D 78-8097-3535-6 TRANSFORMER, 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20E 78-8097-3570-3 TRANSFORMER, 240V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 (See Note 1) WASHER, Lock, #10, External Tooth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 (See Note 1) SCREW, Taptite, M4 x 60 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23 78-8097-3511-7 BRACKET, Transformer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8097-3513-3 BAFFLE, Intake 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 (See Note 1) SCREW, Taptite, Sems, M4 x 8 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 78-8005-1420-6 PLUG, Hole 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 26-1009-9195-4 CIRCUIT BREAKER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 78-8032-5192-1 CAP, Plug, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29 (See Note 1) WASHER, Metal 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
15
Page 21
This page intentionally left blank.
3M Overhead Projector 9800Illustrated Parts Breakdown
16
3M 2000
Page 22
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 6
VERSION ONE BASE ASSEMBLY (Continued)
(Prior to S/N 623858) Item No. Part Number Description Qty
30 (See Note 1) SCREW, Taptite, 8-32 x 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 (See Note 1) WASHER, Lock, #6, External Tooth 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32 78-8097-3529-9 BASE, 9800 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33 JV-0890-0183-6 LABEL, Caution (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34 78-8097-3685-9 BRACKET, Transformer, Deflector (U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35A 78-8097-3683-4 BRACKET, Transformer, Deflector, (International) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35B 78-8097-3684-2 BRACKET, Transformer, Deflector (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36 78-8097-3696-6 LUBRICATION KIT, Lampchanger (for machines prior to January 1996) 1. . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
17
Page 23
See Section 9
10
3MOverhead Projector 9800Illustrated Parts Breakdown
Section 7
VERSION TWO BASE ASSEMBLY
(S/N 623858 and above)
19
17
25
16
11
14
13
7
8
9
22
21
18
19
20
23
See Section 11
19
24
34
6
12
33
35
5
3
2
32
1
25
31
4
29
28
30
27
25
26
18
3M 2000
Page 24
3MtOverhead Projector 9800
Illustrated Parts Breakdown
Section 7
VERSION TWO BASE ASSEMBLY
(S/N 623858 and above)
Item No. Part Number Description Qty
1 (See Note 1) SCREW, Foot 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 26-1008-5211-5 FOOT,Mounting 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8099-8757-7 PANEL, Louver 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 Not Available TAPE, Heat (Reference only) 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5A 78-8099-8768-4 MOTOR, Fan, 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5B 78-8099-8769-2 MOTOR, Fan, 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5C 78-8099-8770-0 MOTOR, Fan, 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8099-8767-6 BLADE, Fan, 4 CW, 5 Blade 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8003-8728-0 BUSHING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 (See Note 1) SCREW, Plastite, 6-19 x 5/16 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8079-8817-1 PIVOT,Cover 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8097-3582-8 SHIELD, Heat 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 (See Note 1) SCREW, Taptite, M4 x 6, Bronze 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8099-8758-5 DUCT, Fan, Mount 1. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 26-1009-9680-5 STAND OFF 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14A 78-8097-3569-5 PCB, Overvoltage, 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14B 78-8097-3536-4 PCB, Overvoltage, 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14C 78-8097-3690-9 PCB, Overvoltage, 127V (Mexico only) (AAKD) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14D 78-8097-3537-2 PCB, Overvoltage, 220V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14E 78-8097-3571-1 PCB, Overvoltage, 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14F 78-8097-3577-8 PCB, Overvoltage, 240V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 Not Used. . . .
16 (See Note 1) NUT, Keps, 6-32 1. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 78-8073-7212-9 SWITCH, Hi/Lo 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 (See Note 1) SCREW, Machine, 6-32 x 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 (See Note 1) SCREW, Taptite, M3.5 x 6 3. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20A 78-8097-3566-1 TRANSFORMER, 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20B 78-8097-3534-9 TRANSFORMER, 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20C 78-8097-3568-7 TRANSFORMER, 220V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20D 78-8097-3535-6 TRANSFORMER, 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20E 78-8097-3570-3 TRANSFORMER, 240V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 (See Note 1) WASHER, Lock, #10, External Tooth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 (See Note 1) SCREW, Taptite, M4 x 60 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23 78-8097-3511-7 BRACKET, Transformer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8097-3513-3 BAFFLE, Intake 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 (See Note 1) SCREW, Taptite, Sems, M4 x 8 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 26-1009-9777-9 PLUG, Hole 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 26-1009-9195-4 CIRCUIT BREAKER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 78-8032-5192-1 CAP, Plug, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
E 3M 2000
19
Page 25
This page intentionally left blank.
3M Overhead Projector 9800Illustrated Parts Breakdown
20
3M 2000
Page 26
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 7
VERSION TWO BASE ASSEMBLY (Continued)
(S/N 623858 and above)
Item No. Part Number Description Qty
29 (See Note 1) WASHER, Metal 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30 (See Note 1) SCREW, Taptite, 8-32 x 3/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 (See Note 1) WASHER, Lock, #6, External Tooth 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32 78-8099-8761-9 BASE, 9800, Version 2.0 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
33 JV-0890-0183-6 LABEL, Caution (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34 (See Note 1) SCREW, Taptite, 4/40 x 3 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35 78-8003-8728-0 BUSHING, 0.5 Mounting Hole Diameter 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
21
Page 27
Section 8
POWER SUPPLY ASSEMBLY
3MOverhead Projector 9800Illustrated Parts Breakdown
9
8
7
5
6
5
13
10
11
14
12
See Section 6
15
22
4
3
2
1
19
18
17
16
3M 2000
Page 28
3MtOverhead Projector 9800
Illustrated Parts Breakdown
Section 8
POWER SUPPLY ASSEMBLY
Item No. Part Number Description Qty
1A 78-8097-3590-1 POWER CORD, Australia 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B 78-8097-3588-5 POWER CORD, Europe 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1C 78-8097-3593-5 POWER CORD, Italy 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1D 78-8097-3594-3 POWER CORD, Japan 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1E 78-8097-3589-3 POWER CORD, United Kingdom 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1F 78-8097-3587-7 POWER CORD, U.S. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1G 78-8097-3592-7 POWER CORD, South Africa 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1H 78-8097-3591-9 POWER CORD, Swiss 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 DY-1160-2020-6 STRAIN RELIEF 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8073-3039-0 SWITCH, Interlock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-8795-9 BRACKET, Interlock (Early versions only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 (See Note 1) SCREW, Plastite, 6-19 x 5/16 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8079-9066-4 FOOT,Support, Side 2.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8005-2852-9 CLAMP, Wire, Micro, Plastic 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 (See Note 1) SCREW, Taptite, M3.5 x 6 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9A 78-8097-3622-2 LABEL, Caution (U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9B 78-8097-3596-8 LABEL, Caution (Outside U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 26-1001-7472-6 BUSHING, Split 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8054-1769-4 SHIELD, AC Outlet 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8097-3586-9 NUT PLATE 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 (See Note 1) WASHER, Lock, #6, External Tooth 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14A 78-8097-3631-3 LABEL, Socket 100V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14B 78-8097-3629-7 LABEL, Socket 120V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14C 78-8097-3635-4 LABEL, Socket 127V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14D 78-8097-3630-5 LABEL, Socket 220V, 50 HZ 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14E 78-8097-3634-7 LABEL, Socket 220V, 60 HZ 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14F 78-8097-3632-1 LABEL, Socket 230V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14G 78-8097-3633-9 LABEL, Socket 240V 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15A 78-8097-3648-7 CORD WRAP, (Japan only) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15B 78-8097-3538-0 CORD WRAP, (U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15C 78-8097-3541-4 CORD WRAP, (Outside U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16A (See Note 1) SCREW, Plastite, 8-16 x 3/8 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16B (See Note 1) SCREW, Taptite, M4 x 6 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17A 26-1009-9110-3 OUTLET, Socket (Australia) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17B 26-1009-9105-3 OUTLET, Socket AC (Europe) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17C 26-1009-9548-4 OUTLET, Socket (Italy) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17D 26-1011-2519-8 OUTLET, Socket (Japan, Philippines) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17E 26-1009-9106-1 OUTLET, Socket (Swiss) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17F 26-1009-9107-9 OUTLET, Socket (United Kingdom) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17G 26-1009-9118-6 OUTLET, Socket (U.S., Taiwan, Mexico) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 (See Note 1) SCREW, Taptite, Torx, M3.5 x 6 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19A (See Note 1) SCREW, Plastite, Torx, 6-19 x 1 (Outside U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19B (See Note 1) SCREW, Plastite, 6-19 x 1 1.. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 78-8073-3043-2 COVER, Switch, Interlock (Not shown) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
E 3M 2000
23
Page 29
3MOverhead Projector 9800Illustrated Parts Breakdown

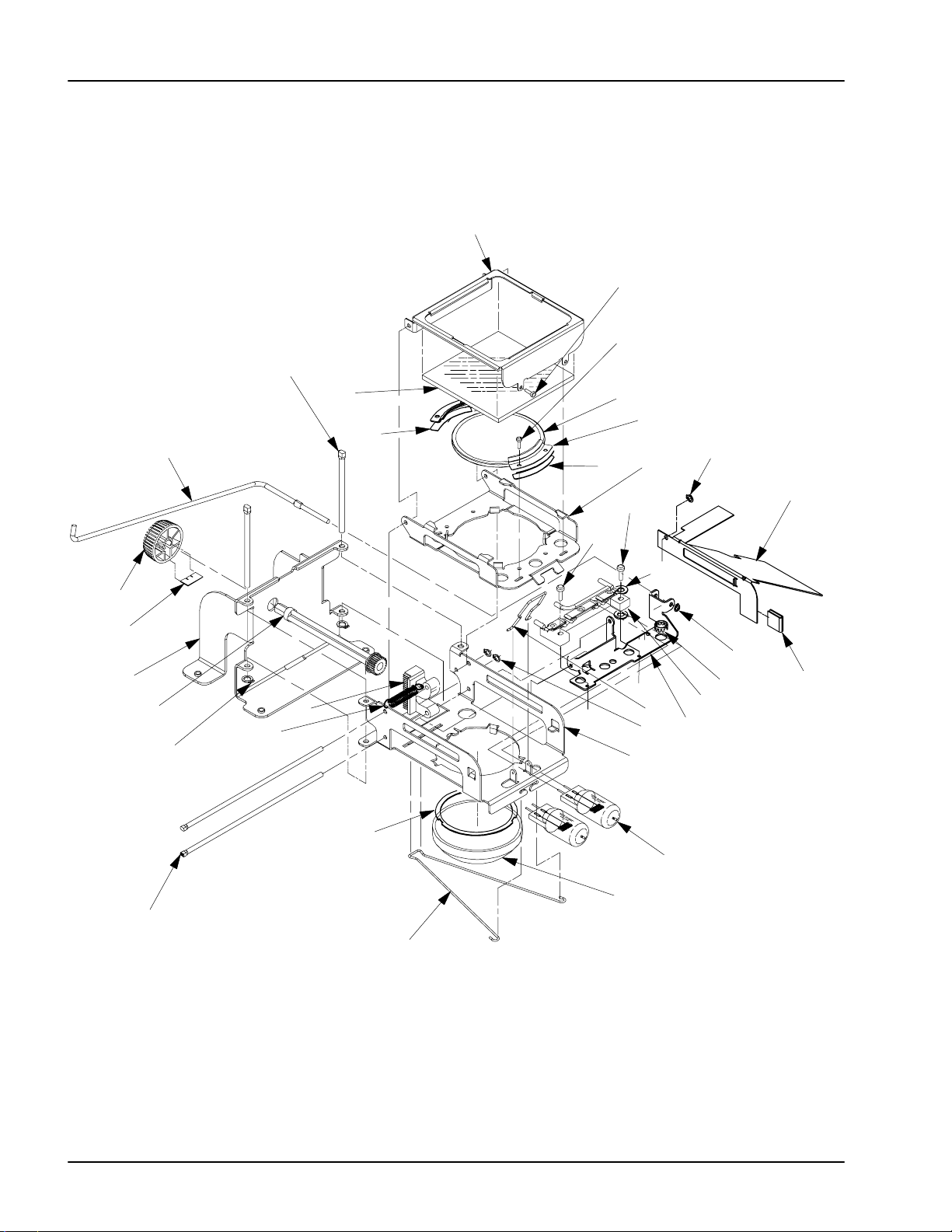

Section 9
OPTICAL ASSEMBLY
11
12
12
9
10
35
8
35
13
14
15
28
33
16
34
7
6
18
5
21
2
27
20
28
22
23
24
4
3
1
31
19
17
29
30
24
25
3M 2000
Page 30
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 9
OPTICAL ASSEMBLY Item No. Part Number Description Qty
0 78-8097-3645-3 OPTICAL ASSEMBLY (without items 7 and 23) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1 78-8097-3670-1 ROD, Lamp Changer, Slide 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8097-3579-4 GEAR, Track 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 26-1009-9932-0 RING, Grip 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8097-3580-2 GEAR, Color Tuning 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8097-3578-6 BRACKET, Light Source 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8065-8187-8 RETAINER, Knob 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8097-3565-3 KNOB, Color Tuning 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8097-3517-4 ROD, Secondary Lamp Changer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8097-3581-0 ROD, Color Tuning 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8097-3533-1 MIRROR, Hot 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8097-3527-3 BRACKET, Hot Mirror 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 (See Note 1) SCREW, Taptite, M3 x 4 6. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8099-8771-8 LENS, Condenser (For machines prior to serial number 623858 order item 35 also) 1. . . . . . . . . . . .
14 78-8097-3640-4 HOLDER, Condenser 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8097-3516-6 BRACKET, Condenser 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 (See Note 1) SCREW, Taptite, M3 x 10 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 78-8097-3655-2 BRACKET, Slide 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 26-1005-7814-0 RING, Grip 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 78-8054-1770-2 SOCKET, Lamp, Dual 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 78-8079-9053-2 SPRING, Catch 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 12-7992-2440-2 SPRING, Extension 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 78-8097-3526-5 BRACKET, Reflector 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23 78-8079-8791-8 LAMP, Projection, EVD, 400W, 36V 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8079-8899-9 REFLECTOR (60mm) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 78-8079-8896-5 SPRING, Retaining, Reflector, EVD 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 78-8097-3696-6 LUBRICATION KIT, Lamp Changer (Not Shown) (See Note 2) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 78-8097-3649-5 SPACER, Reflector 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 26-1005-7814-0 RING, Retaining 4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29 78-8097-3682-6 BRACKET, Intake, 9800 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30 26-1011-8959-0 CLIP, U-Type, Tinnerman 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 26-1000-0785-0 BUSHING, .375 Mounting Hole Diameter 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
Note 2. Lubrication kit is necessary for all machines prior to January 1996. All machines built in January 1996 or later
with Mfg. Code D1 have been lubricated at the factory.
3M 2000
25
Page 31
This page intentionally left blank.
3M Overhead Projector 9800Illustrated Parts Breakdown
26
3M 2000
Page 32
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 9
OPTICAL ASSEMBLY (Continued) Item No. Part Number Description Qty
32A 78-8097-3687-5 AIRFLOW ENHANCEMENT KIT (For S/N 608157 and earlier. . . . . . . . . .
with short rods (1cm) (Not Shown) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32B AIRFLOW ENHANCEMENT KIT (For S/N 602128 and earlier. . . . . . . . . . . . . . . . . . . . . . . .
with long rods (4cm–5cm) (See Note 2) (Not Shown) 1. . . . . . . . . . . . . . . . . . . . .
33 (See Note 1) SCREW, Taptite, M3 X 12, Zn 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
34 (See Note 1) WASHER, Plain, #4, ZN 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
35 78-8099-8772-6 SPACER, Condenser 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
Note 2. Airflow Enhancement Kit for S/N 602128 and earlier with long rods (4cm–5cm) order the following:
78-8097-3645-3 OPTICAL ASSEMBLY 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
78-8003-8335-4 TIE/STRAP 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26-1009-9931-2 SCREW, Taptite M4x8 (for U.S. bracket only) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Also order one of the following:
78-8097-3685-9 BRACKET, Transformer Deflector (U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
78-8097-3684-2 BRACKET, Transformer Deflector (Japan) (ABKJ) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
78-8097-3683-4 BRACKET, Transformer Deflector (International) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3M 2000
27
Page 33
Section 10
LAMP CHANGER ASSEMBLY
7
8
3M Overhead Projector 9800Illustrated Parts Breakdown
See Section 11
21
6
5
4
3
2
1
20
17
9
3
10
12
1
11
13
14
1
15
16
28
19
18
See Section 9
See Sections 6 and 7
3M 2000
Page 34
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 10
LAMP CHANGER ASSEMBLY
Item No. Part Number Description Qty
1 (See Note 1) SCREW, Plastite, 6-19 x 5/16 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8097-3564-6 SHIELD, Exhaust 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 (See Note 1) SCREW, Taptite, M3.5 x 6 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 (See Note 1) SCREW, Taptite, M3 x 12 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 26-1005-9599-5 FUSE, 5 Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8079-8823-9 SWITCH, On/Off 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 (See Note 1) SCREW, Taptite, M3 x 6 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 26-1005-6624-4 FUSEHOLDER 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 78-8097-3562-0 BRACKET, Power Switch Mount 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 78-8057-4184-6 LABEL, Fuse, 5 Amp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 78-8079-8988-0 ROD, Lamp Changer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 78-8097-3518-2 LEVER, Lamp Changer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8097-3595-0 BUSHING 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 26-1005-7814-0 RING, Grip 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8097-3519-0 BRACKET, Lever 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8079-8752-0 HOUSING, Lamp 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17A 78-8097-3627-1 LABEL, Lamp Replacement (U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17B 78-8097-3583-6 LABEL, Lamp Replacement (Outside U.S.) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18A 78-8079-9201-7 LABEL, Service (Australia) (AHKA) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18B 78-8073-3292-5 LABEL, Service (New Zealand) (AHKN) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 78-8079-8797-5 PLATE, Cord, Small (Gray) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 (See Note 1) SCREW, Plastite, 6-19 x 3/8 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 78-8097-3674-3 BRACE, Lamp Module 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
3M 2000
29
Page 35
3M Overhead Projector 9800Illustrated Parts Breakdown
Section 11
CONTROL MODULE
Used in M9800 serial no. 615041 and earlier. Used in M9800 serial no. 615042 and up.
5
16
4
3
2
1
22
11
21
1
18
6
18
7
8
9
10
8
22
1
12
13
21
20
12
19
6
10
9
1
30
17
16
15
1
17
16
14
1
15
3M 2000
Page 36
3MtOverhead Projector 9800
Illustrated Parts Breakdown
Section 11
CONTROL MODULE
Item No. Part Number Description Qty
0 78-8097-3646-1 LAMP CHANGER AND HI/LO CONTROL MODULE (Complete Assembly) 1. . . . . . . . . . . . . . . . .
1 (See Note 1) SCREW, Plastite, 6-19 x 5/16 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2 78-8079-8886-6 ADAPTER, Switch, Interlock 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3 78-8079-8855-1 SWITCH, Micro 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 (See Note 1) SCREW, Taptite, M3 x 12 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5A 78-8079-8880-9 KNOB, Lamp Changer (used in serial no. 615041 and earlier) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5B 78-8073-2962-4 KNOB, Lamp Changer (used in serial no. 615042 and up) 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6A 78-8079-8879-1 HOUSING, Control, 2 Hole (used in serial no. 615041 and earlier) 1. . . . . . . . . . . .. . . . . . . . . . . . . .
6B 78-8073-2954-1 HOUSING, Lamp Changer (used in serial no. 615042 and up) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8095-8337-6 TAPE, Heat Shield, Control Module AR. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8079-8855-1 SWITCH, Lamp Changer/Hi/Lo, Dimmer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 (See Note 1) SCREW, Type BT, 4-24 x 5/8 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10A 78-8079-8889-0 PCB ASSEMBLY, Lamp Changer (used in serial no. 615041 and earlier) 1. . . . . . . . . . . . . . . . . . . .
10B 78-8073-3105-9 PCB ASSEMBLY, Lamp Changer (used in serial no. 615042 and up) 1. . . . . . . . . . . . . . . . . . . . . . .
11 (See Note 1) SCREW, Taptite, 4-24 x 3/4 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12A 78-8079-8885-8 BRACKET, Lamp Changer (used in serial no. 615041 and earlier) 1.. . . . . . . . . .. . . . . . . . . . . . . .
12B 78-8073-2961-6 BRACKET, Lamp Changer (used in serial no. 615042 and up) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 78-8079-8882-5 LEVER, Switch, Intensity 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 26-1009-7377-0 SPRING, External 1. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 26-1004-7164-3 SPRING, External, 1. . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8079-8987-2 LEVER, Lamp Changer 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 (See Note 1) SCREW, Taptite, M3.5 x 6 2. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 (See Note 1) WASHER, Lamp Changer 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 78-8073-2970-7 SWITCH, Hi/Low, EVD 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20 (See Note 1) SCREW, Type BT, 4-24 X 3/4, Zn 1. . . . . . . . . . . . . . .. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21 78-8079-9010-2 THERMOSTAT, Safety (FNT) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22 (See Note 1) SCREW, Taptite, M3.5 X 6, Zn 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Note 1. Order the 9000 Series Hardware Repair Kit (78-8054-1818-9). This kit contains a complete set of hardware for
the 9800 O.H.P.
E 3M 2000
31
Page 37
27
3MOverhead Projector 9800Illustrated Parts Breakdown

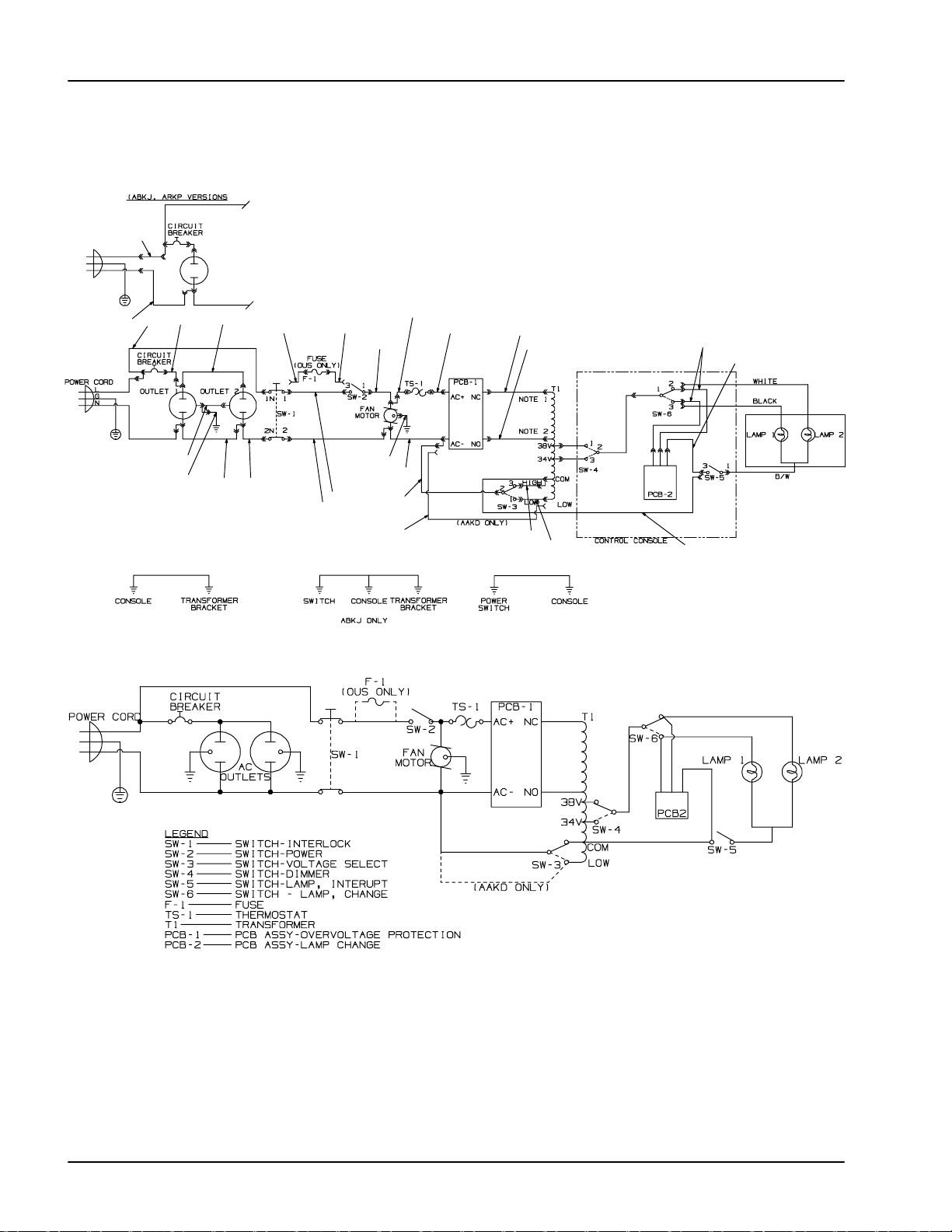

Section 12
WIRE JUMPERS
(Prior to S/N 623858)
28
23
1
23
22
24
21
20
5
18
16
13
17
6
7
8
15
14
25
13
31
30
32
16
29
19
26
4
32
3M 2000
Page 38
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 12
WIRE JUMPERS
(Prior to S/N 623858)
Item No. Part Number Description Qty
1 78-8097-3625-5 JUMPER, 12”, Dbl, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2A 78-8097-3619-8 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2B 78-8097-3620-6 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2C 78-8097-3621-4 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3A 78-8097-3604-0 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3B 78-8097-3605-7 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3C 78-8097-3606-5 JUMPER, 3.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-8973-2 JUMPER, Switch To Fuseholder 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8079-8967-4 JUMPER, 8.75” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 78-8097-3550-5 JUMPER, 23”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
7 78-8097-3549-7 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8097-3547-1 JUMPER, 12”, Orange 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9–12 Not Used. .
13 78-8097-3603-2 JUMPER, 8”, Grey 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14A 78-8097-3551-3 JUMPER, 16”, Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14B 78-8097-3552-1 JUMPER, 19”, Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
15 78-8097-3546-3 JUMPER, 11”, Red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 78-8097-3545-5 JUMPER, 7”, Blue 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
17 78-8097-3548-9 JUMPER, 25”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 78-8097-3628-9 JUMPER, 11”, Green/Yellow, Ring, .25 Rec. 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
19 78-8079-9005-2 JUMPER, 12.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20A 78-8097-3554-7 JUMPER, 11”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20B 78-8097-3555-4 JUMPER, 12”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20C 78-8097-3617-2 JUMPER, 12”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21A 78-8097-3607-3 JUMPER, 4.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21B 78-8097-3608-1 JUMPER, 4.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21C 78-8097-3609-9 JUMPER, 3.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22A 78-8097-3613-1 JUMPER, 12.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22B 78-8097-3614-9 JUMPER, 14”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22C 78-8097-3615-6 JUMPER, 14”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23A 78-8097-3610-7 JUMPER, 4.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23B 78-8097-3611-5 JUMPER, 4.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23C 78-8097-3612-3 JUMPER, 3.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8097-3616-4 JUMPER, 26.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 78-8097-3638-8 JUMPER, 7”, Green/Yellow, Ring, Ring 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 78-8097-3647-9 JUMPER, Harness, Green, Ground 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 78-8097-3660-2 JUMPER, 4”, Black (ABKJ, ARKP) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 78-8097-3659-4 JUMPER, 4”, White (ABKJ, ARKP) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29 78-8097-3619-8 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30 78-8073-2973-1 JUMPER, Switch, PCB, 5” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 78-8073-3015-5 JUMPER, Switch, PCB, 3.75” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32 78-8073-3014-3 JUMPER, 26” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3M 2000
33
Page 39
28
27
23
1
3MOverhead Projector 9800Illustrated Parts Breakdown
Section 13
WIRE JUMPERS
(S/N 623858 and above)
47
29
5
8
15
31
30
24
23
22
21
20
19
18
26
16
13
17
15
25
13
32
34
3M 2000
Page 40
3M Overhead Projector 9800
Illustrated Parts Breakdown
Section 13
WIRE JUMPERS
(S/N 623858 and above)
Item No. Part Number Description Qty
1 78-8097-3625-5 JUMPER, 12”, Dbl, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2A 78-8097-3619-8 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2B 78-8097-3620-6 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2C 78-8097-3621-4 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3A 78-8097-3604-0 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3B 78-8097-3605-7 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3C 78-8097-3606-5 JUMPER, 3.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
4 78-8079-8973-2 JUMPER, Switch To Fuseholder 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
5 78-8054-1766-0 JUMPER, 29”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
6 Not Used. . . . .
7 78-8097-3549-7 JUMPER, 4.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 78-8097-3547-1 JUMPER, 12”, Orange 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9–12 Not Used. .
13 78-8097-3603-2 JUMPER, 8”, Grey 2. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Not Used. . . .
15 78-8097-3546-3 JUMPER, 11”, Red 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
16 Not Used. . . .
17 78-8097-3548-9 JUMPER, 25”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
18 Not Used. . . .
19 78-8079-9005-2 JUMPER, 12.5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20A 78-8097-3554-7 JUMPER, 11”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20B 78-8097-3555-4 JUMPER, 12”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
20C 78-8097-3617-2 JUMPER, 12”, Dbl, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21A 78-8097-3607-3 JUMPER, 4.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21B 78-8097-3608-1 JUMPER, 4.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
21C 78-8097-3609-9 JUMPER, 3.5”, White 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22A 78-8097-3613-1 JUMPER, 12.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22B 78-8097-3614-9 JUMPER, 14”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
22C 78-8097-3615-6 JUMPER, 14”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23A 78-8097-3610-7 JUMPER, 4.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23B 78-8097-3611-5 JUMPER, 4.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
23C 78-8097-3612-3 JUMPER, 3.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
24 78-8097-3616-4 JUMPER, 26.5”, Green/Yellow 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
25 78-8097-3638-8 JUMPER, 7”, Green/Yellow, Ring, Ring 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
26 78-8097-3647-9 JUMPER, Harness, Green, Ground 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
27 78-8097-3660-2 JUMPER, 4”, Black (ABKJ, ARKP) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
28 78-8097-3659-4 JUMPER, 4”, White (ABKJ, ARKP) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
29 78-8097-3619-8 JUMPER, 5”, Black 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
30 78-8073-2973-1 JUMPER, Switch, PCB, 5” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
31 78-8073-3015-5 JUMPER, Switch, PCB, 3.75” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
32 78-8073-3014-3 JUMPER, 26” 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
3M 2000
35
Page 41
3M Overhead Projector 9800Illustrated Parts Breakdown
Section 14
ROLLER ASSEMBLY
1
Item No. Part Number Description Qty
1A 78-6969-7214-6 KIT, Roll Film, 10–1/4 in. (260.4 mm) (Complete assembly) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
1B 78-6969-7455-5 KIT, Roll Film, 11–1/4 in. (285.7 mm) (Complete assembly) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2A 78-9020-1282-8 FILM, Roll, 10–1/4 in. (260.4 mm) (Not shown) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
2B 78-6969-1751-3 FILM, Roll, 11–1/4 in. (285.7 mm) (Not shown) 1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
36
3M 2000
Page 42
Illustrated Parts Breakdown 3MOverhead Projector 9800
Appendix A SPECIFICATIONS
Model Description Country Power Cord Model Alpha Stock Number Voltage Agency Stage Size Head Type Lampchanger Color Tuning Post Type Lamp Type Handle Lamp Control Lamps Installed Fresnel Power Fuse Cord Wrap
M9000 High Lumen Overhead Projector Australia Australian 9800 AHKA 78–9236–5898–9 240V 50Hz SAA A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Chile Italian 9800 AHKC 78–9236–5908–6 230V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Denmark European 9800 AHKW 78–9236–6183–5 230V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Europe Std. European 9800 AHKS 78–9236–5895–5 230V 50Hz European A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Hong Kong United
Kingdom
M9000 High Lumen Overhead Projector Japan Japan 9800 ABKJ 78–9236–5899–7 100V 50/60Hz MIDI A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Korea European 9800 AHKK 78–9236–5906–0 220V 60Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Mexico United States 9800 AAKM 78–9236–6185–0 127V 60Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer None Yes
M9000 High Lumen Overhead Projector New Zealand Australian 9800 AHKN 78–9236–5905–2 240V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Phillipines European 9800 ARKP 78–9236–5902–9 240V 60Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Phillippines Japan 9800 ARKP 78–9236–5902-9 240V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Saudi Arabia United States 9800 AAKD 78–9236–5903–7 127V 60Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer None Yes
M9000 High Lumen Overhead Projector Singapore United
Kingdom
M9000 High Lumen Overhead Projector South Africa South Africa 9800 AHKR 78–9236–5900–3 240V 50Hz SABS A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
9800 AHKH 78–9236–5901–1 220V 50Hz CSA A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
9800 AHKE 78–9236–6186–8 240V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Swiss Swiss 9800 AHKZ 78–9236–5897–1 230V 50Hz SEV A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Taiwan United States 9800 AAKT 78–9236–5904–5 120V 60Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector Thailand European 9800 AHKF 78–9236–5907–8 220V 50Hz A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
M9000 High Lumen Overhead Projector United
Kingdom
M9000 High Lumen Overhead Projector United States United States 9800 AJK 78–9236–5894–8 120V 60Hz UL/CSA A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer None Yes
M9000 High Lumen Overhead Projector United States United States 9800 AKK 78–9236–6238-7 120V 60Hz UL/CSA A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer None Yes
United
Kingdom
9800 AHKU 78–9236–5896–3 240V 50Hz European A4 Open Triplet Yes External Folding EVD Yes Auto Dimmer 2 Dual Element Clear Transformer T5A Yes
3M 2000
37
Page 43
Illustrated Parts Breakdown
3M Overhead Projector 9800
This page intentionally left blank.
38
3M 2000
Page 44
Important Notice
All statements, technical information, and recommendations related to 3M’s products are based on information believed to be reliable, but the accuracy or completeness is not guaranteed. Before using this product, you must evaluate it and determine if it is suitable for your intended application. You assume all risks and liability associated with such use. Any statements related to the product which are not contained in 3M’s current publications, or any contrary statements contained on your purchase order shall have no force or effect unless expressly set forth in a written agreement signed by an authorized officer of 3M.
Visual Systems Division
6801 River Place Boulevard Austin, Texas 78726-9000
Printed on 50% recycled waste paper, including 10% post-consumer waste paper.
Printed in U.S.A.
3M 4/00 78–6970–5567-7 Rev. D
Loading...
Buy Points How it Works FAQ Contact Us Questions and Suggestions Privacy Policy Cookie Policy Terms of Use
