ZyXEL Communications TDS5000B User Manual

PLA470 Series

Homeplug AV to Ethernet Switch

Quick Start Guide

Version 3.60 2/2008 Edition 3

CONTENTS

ENGLISH 2 DEUTSCH 11 ESPAÑOL 22 FRANÇAIS 31 ITALIANO 41 SVENSKA 51

ENGLISH

Overview

The PLA470 connects a HomePlug AV powerline network, which uses your electrical wiring, to your LAN (and Internet gateway).

Internet

This Quick Start Guide covers the following:

1 Hardware Connections 2 Set Up Your Powerline Network 3 Set Up a HomePlug AV Network with ENCRYPT

See the User’s Guide on the included CD for details on all of the PLA470’s features. Insert the CD into your CD-ROM, if a screen does not pop-up, use Windows Explorer (My Computer) to go to the CD-ROM (commonly drive D) and browse for the User’s Guide.

ENGLISH

" Your PLA470 is only compatible with HomePlug

AV products with the latest firmware. You can upgrade your other ZyXEL HomePlug AV products by downloading the latest firmware from the ZyXEL website (www.zyxel.com).

1 Hardware Connections

Internet

ENGLISH

1 Use an Ethernet cable to connect a LAN port on the

PLA470 to an Internet gateway (for example a DSL modem).

2 Use an Ethernet cable to connect another LAN port on the

PLA470 to a computer.

3 Use the included power cord to connect the POWER port

on the PLA470 to a power outlet. This is also your powerline connection.

1.1 Look at the LEDs (lights)

The power ( ) light should be on and the Ethernet ( ) light should be on or blinking.

ENGLISH

V If the () light is not on, check your power

connections. If that does not work, check your outlets are working properly. Unplug the PLA470 and plug in another electrical appliance that you know works. This checks if the power outlet is working properly.

V If the () light is not on, check all Ethernet

cables are securely connected. If that does not work, check the Ethernet cables you are using are category 5 or higher. Most cables are labeled with their specifications.

ENGLISH

2 Set Up Your Powerline Network

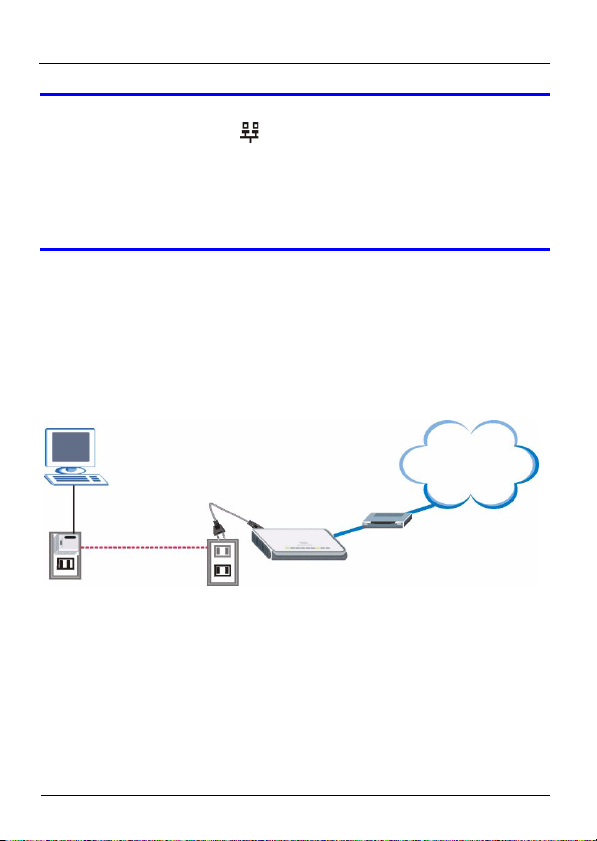

You can expand your network by connecting another HomePlug AV powerline adapter to an outlet on the same electrical circuit as the PLA470.

Internet

PLA401 v2

In the figure above, computer A can now access the Internet via the powerline link (B) and the Internet gateway (C) connected to the PLA470. (This figure is an example only, you can connect almost any networking device to your powerline adapters.)

• If the HomePlug ( ) lights turn on, your HomePlug AV network is ready for use.

• If the HomePlug ( ) lights do not turn on, or if you want to make your network more secure, go to the next section to set up a HomePlug AV network using the ENCRYPT button. If your powerline devices do not have the ENCRYPT button, see the User’s Guide for instructions on setting up a secure powerline network.

PLA470 v2

ENGLISH

3 Set Up a HomePlug AV Network with ENCRYPT

Use the ENCRYPT button to set up a secure connection between your PLA470 and another HomePlug AV product with an ENCRYPT button (The PLA-400 v2 is shown below as an example).

1 Place the powerline devices close to each other, so you

have time to set up each one. After you set up the first powerline device, you have 120 seconds to set up the second powerline device.

• You can disconnect them from the computer or modem (or other networking product) if you need to, but the powerline devices need to be plugged into power outlets.

ENGLISH

2 Press the ENCRYPT button at the rear of your powerline

device for 1-2 seconds. The power ( ) light will blink as the powerline device tries to set up a connection.

1...2

• If the power ( ) light does not blink, you have probably pressed the ENCRYPT button for too long. Try again, pressing the ENCRYPT button for 1-2 seconds.

3 Repeat step 2 in this section for the other powerline

device you wish to connect. This must be done within 120 seconds of pressing the ENCRYPT button on the PLA470.

4 Check the lights on the two powerline devices. The power

( ) and HomePlug ( ) lights should be blinking. Occasionally all lights may blink at the same time and the HomePlug ( ) light may also show red. Wait for roughly one minute while your powerline devices connect.

• If the HomePlug ( ) lights on both powerline devices do not light up, the powerline devices are not connected. Repeat steps 2 and 3 in this section. If that doesn’t work,

ENGLISH

use the PLA-4xx Series Configuration Utility. See the User’s Guide for more information.

5 To add more powerline devices to your network, repeat

steps 2 and 3 in this section using a powerline device connected to your HomePlug AV network and the powerline device you want to add to the network.

6 If you disconnected your computer or modem (or any

other networking product connected to your powerline device) in step 1 of this section, you can now reconnect them.

This sets up a home network between the two powerline devices (or more) and any products you have connected to your powerline devices, such as your home computer or network modem. If you have correctly set up an Internet connection, you can now use your computer to access the Internet.

Troubleshooting

If the light is off.

• Try moving the second powerline adapter to an adjacent power outlet (to the PLA470) and see if the light displays. If the light shines this time, possibly your powerline adapters were not on the same electrical circuit.

• Make sure that all your powerline adapters are HomePlug AV compliant. The PLA470 does NOT recognize or communicate with earlier versions of HomePlug adapters such as HomePlug 1.0 or 1.0.1.

ENGLISH

• Make sure all your ZyXEL powerline adapters are using the latest version firmware. You can update your firmware by visiting the ZyXEL website (www.zyxel.com.tw) and downloading the latest firmware for your ZyXEL powerline adapter.

See the Troubleshooting chapter in your User’s Guide for additional problem solving suggestions

Procedure to View a Product’s Certification(s)

1 Go to www.zyxel.com. 2 Select your product from the drop-down list box on

the ZyXEL home page to go to that product's page.

3 Select the certification you wish to view from this

DEUTSCH

Übersicht

Der PLA470 verbindet Ihr HomePlug AV-Powerline-Netzwerk (das über das Stromnetz läuft) mit Ihrem kabelgebundenen LAN (und dem Internet-Gateway).

Internet

Diese Kurzanleitung ist in die folgenden Abschnitte aufgeteilt:

1 Anschließen der Hardware 2 Einrichten eines Powerline-Netzwerks 3 Einrichten eines HomePlug AV Netzwerks mit ENCRYPT

Eine Beschreibung aller Funktionen des PLA470 finden Sie im Benutzerhandbuch, dass auf der CD enthalten ist. Wenn die CD nach dem Einlegen nicht gestartet wird, rufen Sie mittels des Windows Explorer (Arbeitsplatz) die CD-ROM auf (normalerweise Laufwerk D), und öffnen Sie dort die Datei des Benutzerhandbuchs.

DEUTSCH

" Der PLA470 ist nur kompatibel mit

HomePlug AV-Produkten, die über die neueste Firmware verfügen. Sie können andere ZyXEL HomePlug AV-Produkte aktualisieren, indem Sie die neueste Firmware von der ZyXELWebsite (www.zyxel.com) herunterladen.

DEUTSCH

1 Anschließen der Hardware

Internet

1 Verbinden Sie mit einem Ethernet-Kabel einen LAN-Port

des PLA470 mit einem Internet-Gateway (z. B. einem DSL-Modem).

2 Verbinden Sie mit einem Ethernet-Kabel einen anderen

LAN-Port des PLA470 mit einem Computer.

3 Schließen Sie den Netzanschluss (POWER) des PLA470

mit dem mitgelieferten Netzkabel an eine Netzsteckdose an. Diese Verbindung ist gleichzeitig die PowerlineVerbindung.

DEUTSCH

1.1 Das Gerät verfügt über LED-Anzeigen

Die Stromanzeige-LED ( ) beginnt zu leuchten, und die ETHERNET-LED ( ) leuchtet oder blinkt.

V Wenn die LED-Anzeige () nicht leuchtet,

prüfen Sie noch einmal die Stromkabelanschlüsse. Wenn die Anzeige weiterhin nicht leuchtet, prüfen Sie, ob die Netzsteckdose richtig funktioniert. Trennen Sie den PLA470 vom Stromnetz und schließen Sie an dieselbe Netzsteckdose ein anderes Gerät an, von dem Sie wissen, dass es funktioniert. So können Sie prüfen, ob die Netzsteckdose richtig funktioniert.

DEUTSCH

V Wenn die LED-Anzeige ( ) nicht leuchtet,

prüfen Sie, ob alle Ethernetkabel richtig angeschlossen sind. Wenn die Anzeige weiterhin nicht leuchtet, stellen sie sicher, dass ob ein Ethernetkabel der Kategorie 5 oder höher verwendet wird. Bei den meisten Kabeln sind die Spezifikationen aufgedruckt.

2 Einrichten eines PowerlineNetzwerks

Sie können das Netzwerk erweitern, indem Sie einen weiteren HomePlug AV-Powerline-Adapter an eine Steckdose desselben Stromkreises anschließen, an dem auch der PLA470 angeschlossen ist.

PLA401 v2

Internet

PLA470 v2

DEUTSCH

In der Abbildung oben kann Computer A jetzt über die Powerline-Verbindung (B) und das Internet-Gateway (C), das mit dem PLA470 verbunden ist, auf das Internet zugreifen. (Diese Abbildung ist nur ein Konfigurationsbeispiel; es können fast alle Netzwerkgeräte an Ihre Powerline-Adapter angeschlossen werden.)

• Wenn die HomePlug-Anzeige-LEDs ( ) leuchten, kann das HomePlug AV-Netzwerk benutzt werden.

• Wenn die HomePlug-Anzeige-LEDs ( ) nicht leuchten, oder wenn Sie das Netzwerk sicherer machen möchten, lesen Sie den nächsten Abschnitt. Dort wird beschrieben, wie Sie ein HomePlug AV-Netzwerk mit der ENCRYPT- Taste einrichten können. Wenn Ihre Powerline-Geräte keine ENCRYPT-Taste haben, finden Sie im Benutzerhandbuch eine Anleitung zum manuellen Einrichten eines sicheren Powerline-Netzwerks.

3 Einrichten eines HomePlug AV Netzwerks mit ENCRYPT

Richten Sie mit der ENCRYPT-Taste eine sichere Verbindung zwischen Ihrem PLA470 und einem anderen HomePlug AVGerät ein, das ebenfalls über eine ENCRYPT-Taste verfügt (die Abbildung unten zeigt als Beispiel den PLA-400 v2).

1 Stellen Sie die Powerline-Geräte nahe beieinander auf,

sodass Sie genügend Zeit haben, beide Geräte mittels ENCRYPT Taste einzurichten. Nachdem Sie das erste Powerline-Gerät eingerichtet haben, haben Sie noch

DEUTSCH

120 Sekunden Zeit, um das zweite Powerline-Gerät einzurichten.

• Die Verbindung zum Computer oder Modem (oder einem anderen Netzwerkgerät) kann getrennt werden, aber die Powerline-Geräte müssen am Stromnetz angeschlossen bleiben.

2 Drücken Sie 1 bis 2 Sekunden lang auf die ENCRYPT-

Taste, die sich an der Rückseite des Powerline-Geräts befindet. Die Stromanzeige-LED ( ) blinkt, während das Powerline-Gerät versucht, eine Verbindung herzustellen.

1...2

3 Wenn die Netz-LED ( ) nicht blinkt, haben Sie

möglicherweise zu lang auf die Taste ENCRYPT (Verschlüsseln) gedrückt. Drücken Sie noch einmal nicht länger als 1 bis 2 Sekunden auf die Taste ENCRYPT (Verschlüsseln).

4 Wiederholen Sie Schritt 2 in diesem Abschnitt für das

andere Powerline-Gerät, das Sie anschließen möchten.

DEUTSCH

Dieser Vorgang muss aber innerhalb von 120 Sekunden erfolgen, nachdem Sie auf die ENCRYPT-Taste des PLA470 gedrückt haben.

5 Prüfen Sie die Anzeige-LEDs an den zwei Powerline-

Geräten. Die Stromanzeige-LED ( ) und die HomePlugLED ( ) sollten jetzt blinken. Es kann vorkommen, dass alle LEDs gleichzeitig blinken, und dass auch die HomePlug-LED () rot leuchtet. Es dauert etwa eine Minute, bis die Powerline-Geräte eine Verbindung hergestellt haben.

• Wenn die HomePlug-LEDs ( ) an beiden PowerlineGeräten nicht leuchten, sind die Powerline-Geräte nicht verbunden. Wiederholen Sie die in diesem Abschnitt beschriebenen Schritte 2 und 4 . Sollte das nicht funktionieren, verwenden Sie das Konfigurationsprogramm für die PLA4xx-Serie. Weitere Informationen finden Sie im Benutzerhandbuch auf der beiliegenden CD.

6 Wenn Sie weitere Powerline-Geräte zum Netzwerk

hinzufügen möchten, wiederholen Sie die in diesem Abschnitt beschriebenen Schritte 2 und 4. Verwenden Sie ein mit dem HomePlug AV-Netzwerk verbundenes Powerline-Gerät und das Powerline-Gerät, das zum Netzwerk hinzugefügt werden soll.

7 Wenn Sie Ihren Computer oder Ihr Modem (oder ein

anderes Netzwerkgerät, dass mit dem PLA470 verbunden ist) in Schritt 1 dieses Abschnitts abgetrennt haben, können Sie diese Geräte nun wieder anschließen.
