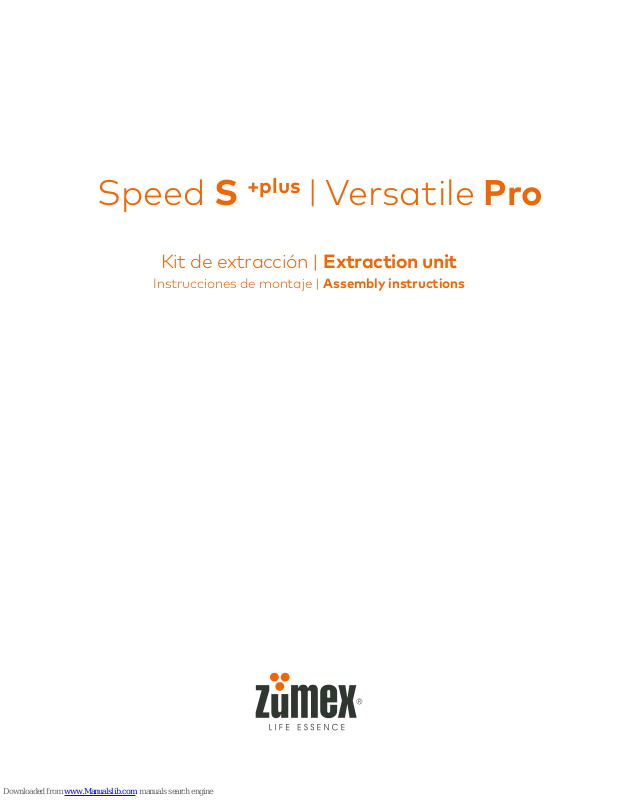

Page 1
Kit de extracción | Extraction unit
Speed S
+plus
Versatile Pro
|
Instrucciones de montaje | Assembly instructions
Page 2
Kit de extracción
Instrucciones de montaje del conjunto
Comprobar que todo el material se ha suministrado correctamente:
1
Montar cuñas
2
1
Encajamos las cuñas con los soportes
dejando el extractor bien posicionado en
la ranura del tambor.
1
VOLANTE PLÁSTICO INYECCIÓN
2 CUÑA EXTRACTORA DERECHA
3 CUÑA EXTRACTORA IZQUIERDA
4 PORTACUCHILLAS
5 SOPORTE DELANTERO
6 SOPORTE TRASERO (VERSATILE O SPEED)
7 TAMBORES MACHO
8 TAMBORES HEMBRA
www.zumex.com
Es
Page 3
Kit de extracción
Instrucciones de montaje en máquina
Montar el Kit de extracción en la máquina
3
Ya está el kit de extracción montado
4
1
Colocamos la cuchilla.
2 Cogemos con ambas manos el grupo de exprimido por las asas y encaramos los tambores
con los ejes. Ajustamos la posición mientas acabamos de introducirlos completamente.
3
Utilizamos el volante central para fijar el grupo de exprimido en la máquina.
www.zumex.com
Es
Speed S
+plus
Versatile Pro
|
Page 4
Kit de extracción
Instrucciones de desmontaje del conjunto
Desmontar tambores y cuñas
2
1 Extraemos las cuñas tirando de ellas hacia
el exterior.
2 Extraemos tambores macho y hembra.
Desacoplar el soporte del kit de extraccción
1
1 Deposite el kit sobre una superficie plana.
2 Desenroscamos el volante para poder
separar el soporte delantero del Kit de
extracción.
2
1
www.zumex.com
Es
Page 5
Speed S
+plus
Versatile Pro
|
Extraction unit
Unit assembly instructions
Check that all of the components are present and correct:
1
Install the peel ejectors
2
1
Fit the peel ejectors together with their
brackets, making sure that the extractor
is positioned correctly on the pressing
unit slot.
1
INJ. PLASTIC KNOB
2 RIGHT PEEL EJECTOR
3 LEFT PEEL EJECTOR
4 BLADE HOLDER
5 FRONT HOLDER
6 REAR HOLDER VERSATILE OR SPEED
7 LOWER PRESSING
8 UPPER PRESSING
www.zumex.com
En
Page 6
Extraction unit
Instructions for installation on the machine
Install the Extraction unit on the machine
3
You have now installed the Extraction unit
4
1
Put the blade in.
2 Using both hands pick up the extraction unit by the handles and line the pressing units up
with the shafts. Adjust the position while you insert it fully.
3
Use the central knob to fix the Extraction unit in place inside the machine.
www.zumex.com
En
Page 7
Speed S
+plus
Versatile Pro
|
Extraction unit
Unit disassemble instructions
Remove all four pressing units
2
1 Remove the right and left peel ejectors.
2 Remove all four pressing units.
Remove the holder from the extraction kit
1
1 Place the extraction kit on a flat surface.
2 Unscrew the knob so that you can
separate the front holder.
www.zumex.com
En
2
1
