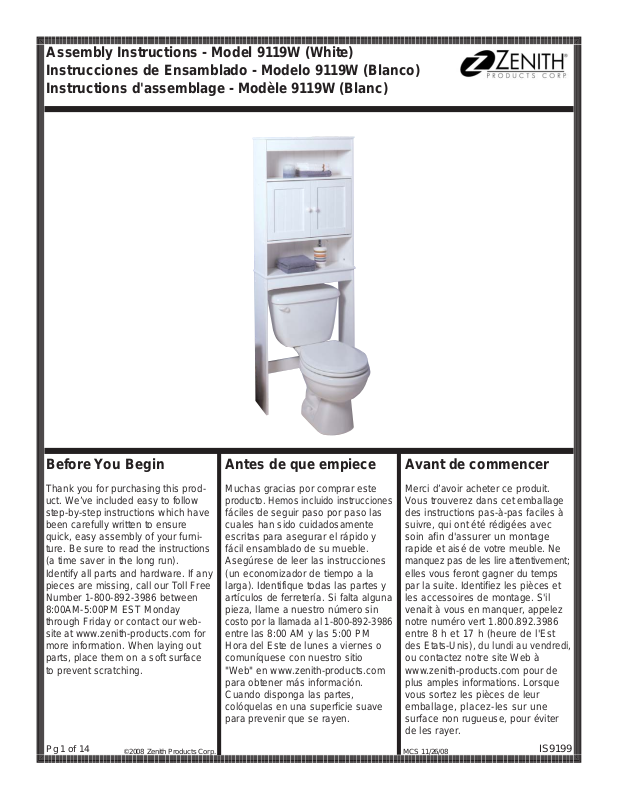

ZPC 9119W User Manual [en, es, fr]

Assembly Instructions - Model 9119W (White)
Instrucciones de Ensamblado - Modelo 9119W (Blanco)
Instructions d'assemblage - Modèle 9119W (Blanc)

Before You Begin

Thank you for purchasing this prod­uct. We’ve included easy to follow
step-by-step instructions which have
been carefully written to ensure
quick, easy assembly of your furni­ture. Be sure to read the instructions
(a time saver in the long run).
Identify all parts and hardware. If any
pieces are missing, call our Toll Free
Number 1-800-892-3986 between
8:00AM-5:00PM EST Monday
through Friday or contact our web­site at www.zenith-products.com for
more information. When laying out
parts, place them on a soft surface
to prevent scratching.

Pg 1 of 14

©2008 Zenith Products Corp.

Antes de que empiece

Muchas gracias por comprar este
producto. Hemos incluido instrucciones
fáciles de seguir paso por paso las
cuales han sido cuidadosamente
escritas para asegurar el rápido y
fácil ensamblado de su mueble.
Asegúrese de leer las instrucciones
(un economizador de tiempo a la
larga). Identifique todas las partes y
artículos de ferretería. Si falta alguna
pieza, llame a nuestro número sin
costo por la llamada al 1-800-892-3986
entre las 8:00 AM y las 5:00 PM
Hora del Este de lunes a viernes o
comuníquese con nuestro sitio
"Web" en www.zenith-products.com
para obtener más información.
Cuando disponga las
colóquelas en una superficie
para prevenir que se rayen.

partes,

suave

Avant de commencer

Merci d’avoir acheter ce produit.
Vous trouverez dans cet emballage
des instructions pas-à-pas faciles à
suivre, qui ont été rédigées avec
soin afin d'assurer un montage
rapide et aisé de votre meuble. Ne
manquez pas de les lire attentivement;
elles vous feront gagner du temps
par la suite. Identifiez les pièces et
les accessoires de montage. S'il
venait à vous en manquer, appelez
notre numéro vert 1.800.892.3986
entre 8 h et 17 h (heure de l'Est
des Etats-Unis), du lundi au vendredi,
ou contactez notre site Web à
www.zenith-products.com pour de
plus amples informations. Lorsque
vous sortez les pièces de leur
emballage, placez-les sur une
surface non rugueuse, pour éviter
de les rayer.

MCS 11/26/08

IS9199

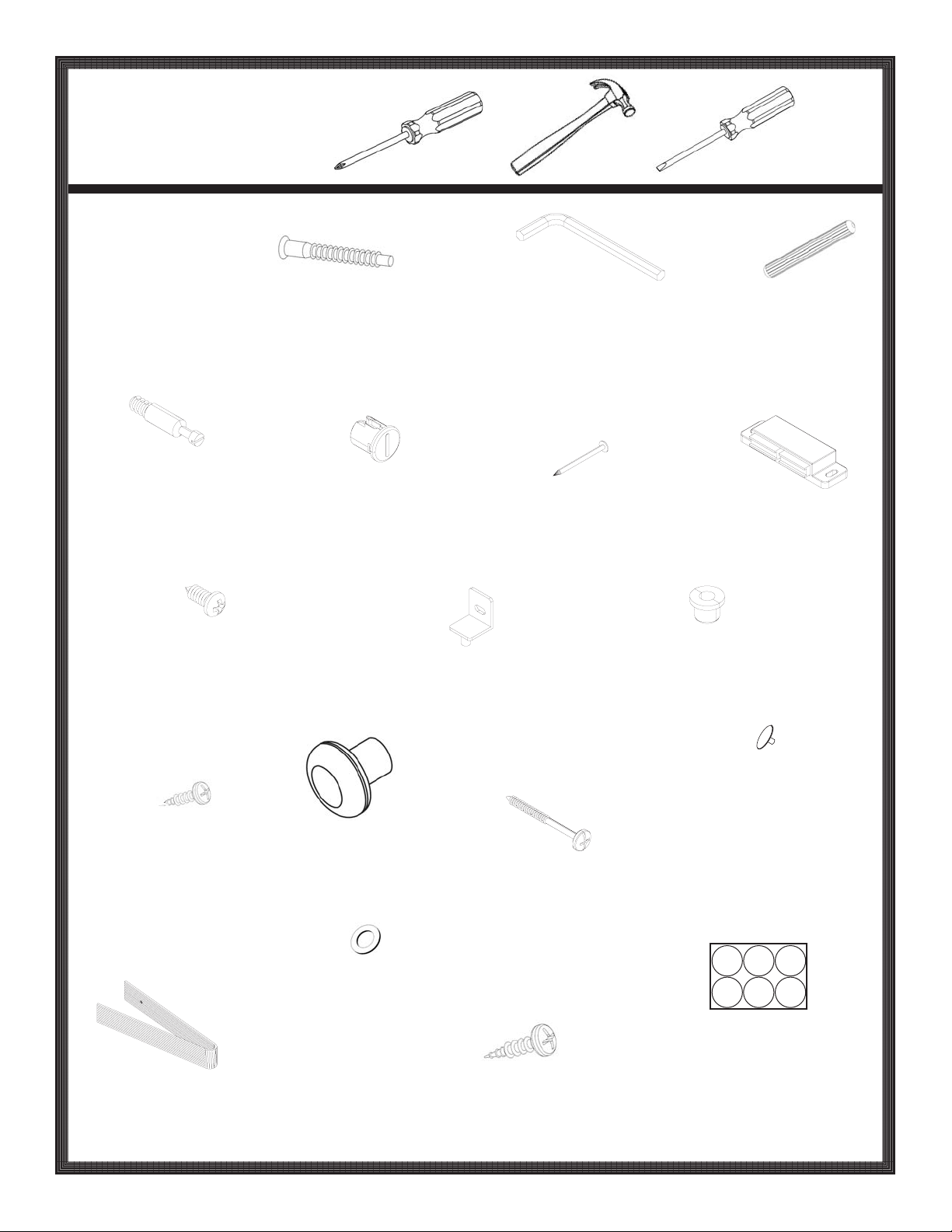

Tools Needed
Herramientas Necesarias
Outils nécessaires

List of Parts
Lista de Partes
Liste des pièces

(D) 2 Cambolts

2 Pernos para levas
2 boulons à cames

(H) 2 Magnet Screws

2 Tornillos para Magneto
2 vis pour aimant

(A) 28 Large Screws

28 Tornillos grands
28 vis longues

(E) 2 Snap Cams

2 Levas de presión
2 cames à ressort

(B) 1 Allen Wrench for use with

Large Screws (A)

1 Llave Allen hexagonal para ser

usada con los tornillos grandes (A)

1 clé hexagonale pour les vis longues (A)

(F) Nails

Clavos
Clous

(I) 4 Hinges

4 Bisagras
4 charnières

(C) 4 Dowels

4 Clavijas
4 goujons

(G) 1 Magnet

1 Magneto
1 aimant

(J) 4 Hinge Bushings

4 Cojinetes para bisagras
4 douilles pour charnières

(K) 4 Hinge Screws

4 Tornillos para bisagras
4 vis pour charnières

(O) 1 Nylon Strap

1 Tira de Nylon
1 bande en nylon

Pg 2 of 14

(L) 2 Knobs

2 Perillas
2 boutons

(P) 2 Washers

2 Empaques o Arandelas
2 rondelles

(N) 24 Screw Caps

24 Cubiertas para tornillos
24 cache-vis

(M) 2 Knob Screws

2 Tornillos para perilla
2 vis pour boutons de portes

(R) 2 Sheets of 6 stickers

2 Hojas con 6 círculos adhesivos
2 feuille de 6 autocollants

(Q) 1 Anti-topple Screw

1 Tornillo antivolcante
1 vis de retenue

IS9199

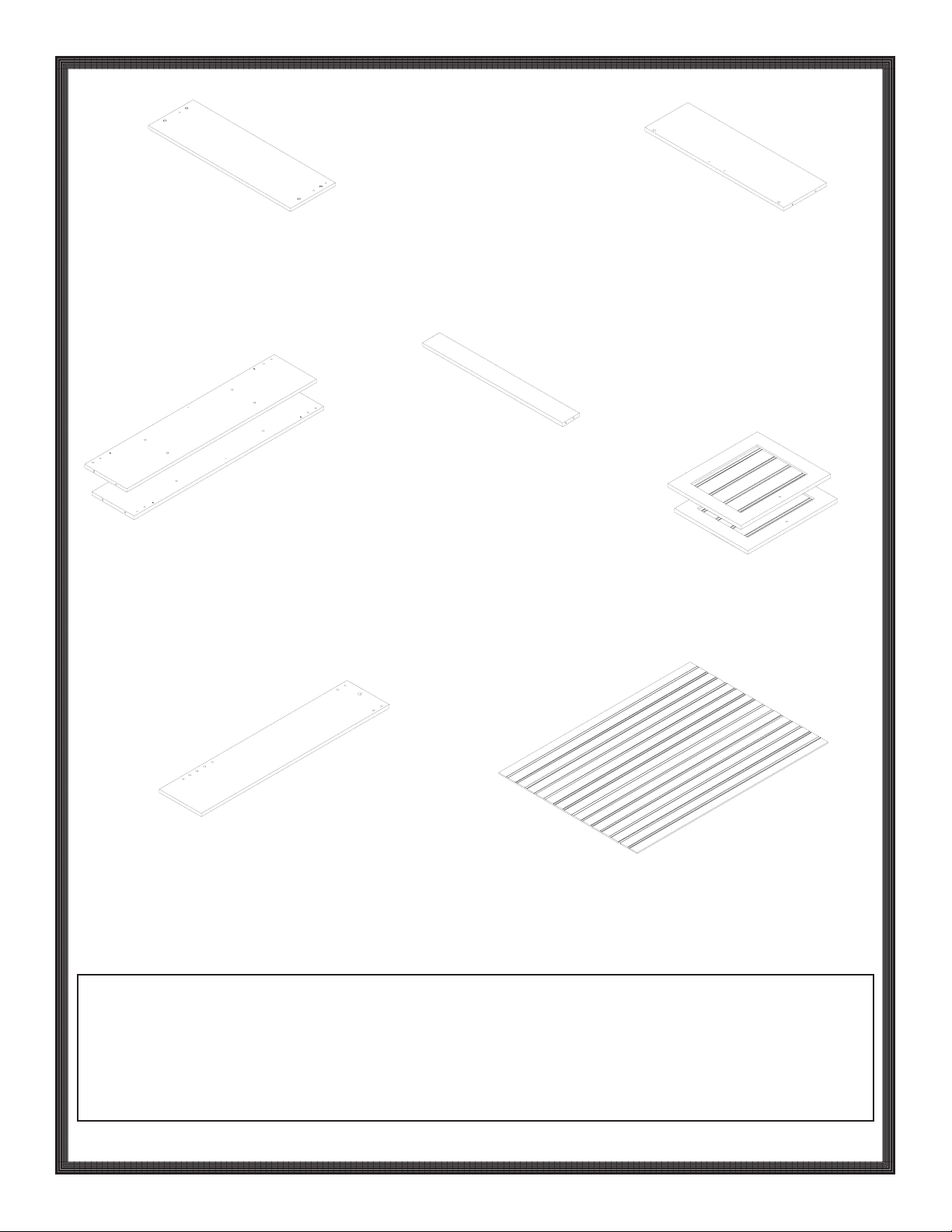

(1) 2 Top Panel / Bottom Shelf

2 Paneles Superiores / Repisas Inferiores
2 panneau supérieur / étagère inférieure

(3) 2 Top Side Panels

(1 right and 1 left)

2 Paneles Laterales Superiores

(1 derecho y 1 izquierdo)

2 panneaux latéraux supérieurs

(1 droit et 1 gauche)

(2) 2 Middle Shelves

2 Repisas Medias
2 étagères médianes

(4) 4 Support Rails

4 Rieles de Soporte
4 traverses d'appui

(5) 2 Doors (1 right and 1 left)

2 Puertas (1 derecho y 1 izquierdo)
2 portes (1 droit et 1 gauche)

(6) 2 Bottom Side Panels

2 Paneles Laterales Inferiores
2 panneaux latéraux inférieurs

Cleaning Note: Cleaning with a dry
cloth may be sufficient, but for other
stains or marks wipe gently with a
damp cloth. DO NOT use strong deter­gents or abrasive cleaners, they may
damage the surface of this product.

Pg 3 of 14

(7) 1 Cabinet Back Panel

Nota acerca de la limpieza: Limpiar
con un trapo seco puede ser suficiente,
pero para otras manchas o marcas,
limpie suavemente con un trapo húmedo.
NO utilice detergentes fuertes o
substancias limpiadoras abrasivas.
Ellas pueden dañar la superficie de
este producto.

1 Respaldo para el Gabinete
1 panneau arrière de placard

Conseil d'entretien: un chiffon sec
peut être suffisant ; en cas de taches
rebelles ou de marques, utilisez un
chiffon humide. N'employez PAS de
détergents forts ou de produits abrasifs
qui risqueraient d'endommager la
surface de ce meuble.

IS9199

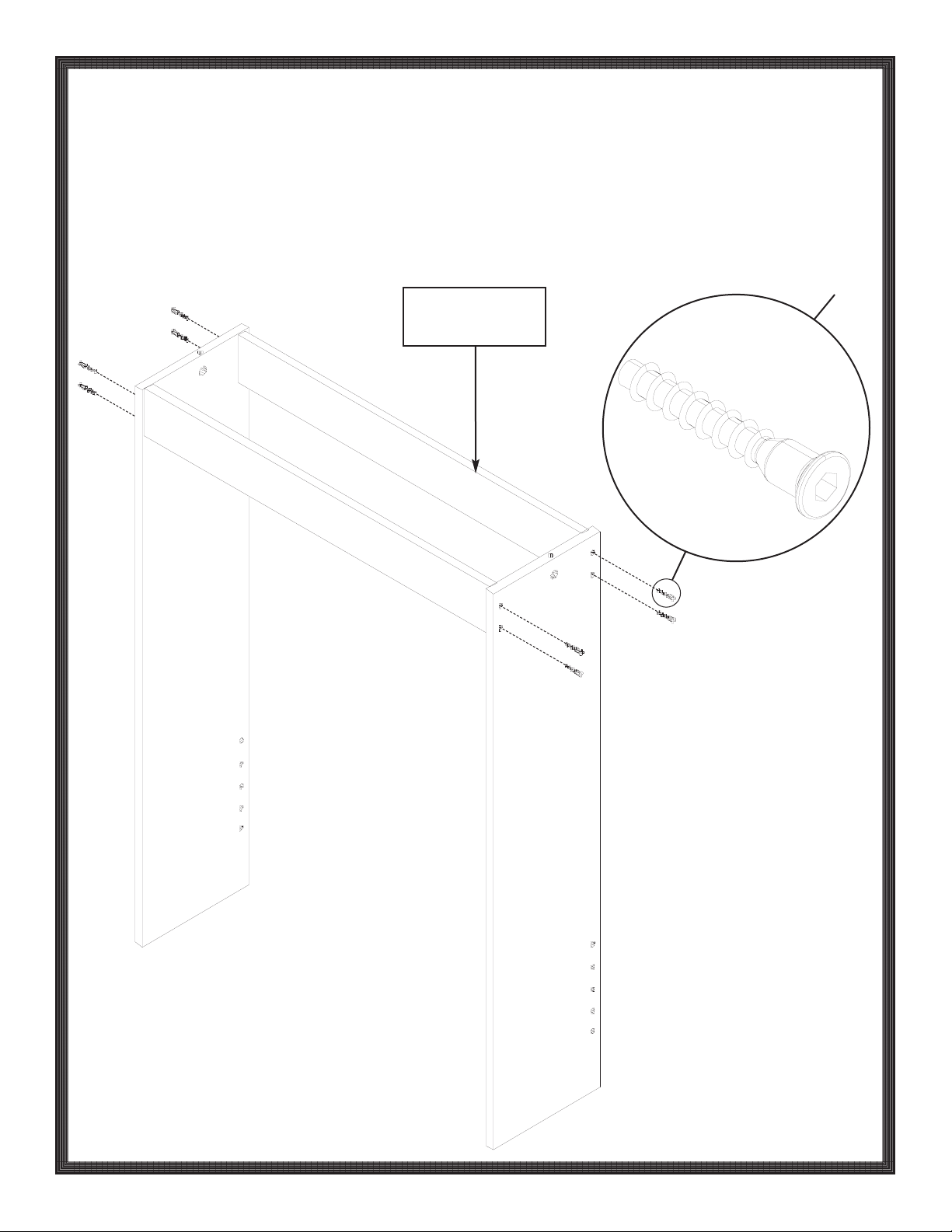

Fasten 2 support rails (4) to bottom side

1.

panels (6). This is the bottom assembly.

Asegure 2 rieles de soporte (4) a los paneles
laterales inferiores (6). Éste es el ensamble

inferior.

Fixez 2 traverses d'appui (4) aux panneaux
latéraux inférieurs (6). Cet ensemble

constitue l'unité inférieure.

Unfinished Edge

A

Borde Sin Acabado

Bord non fini

4

4

6

Pg 4 of 14

6

IS9199

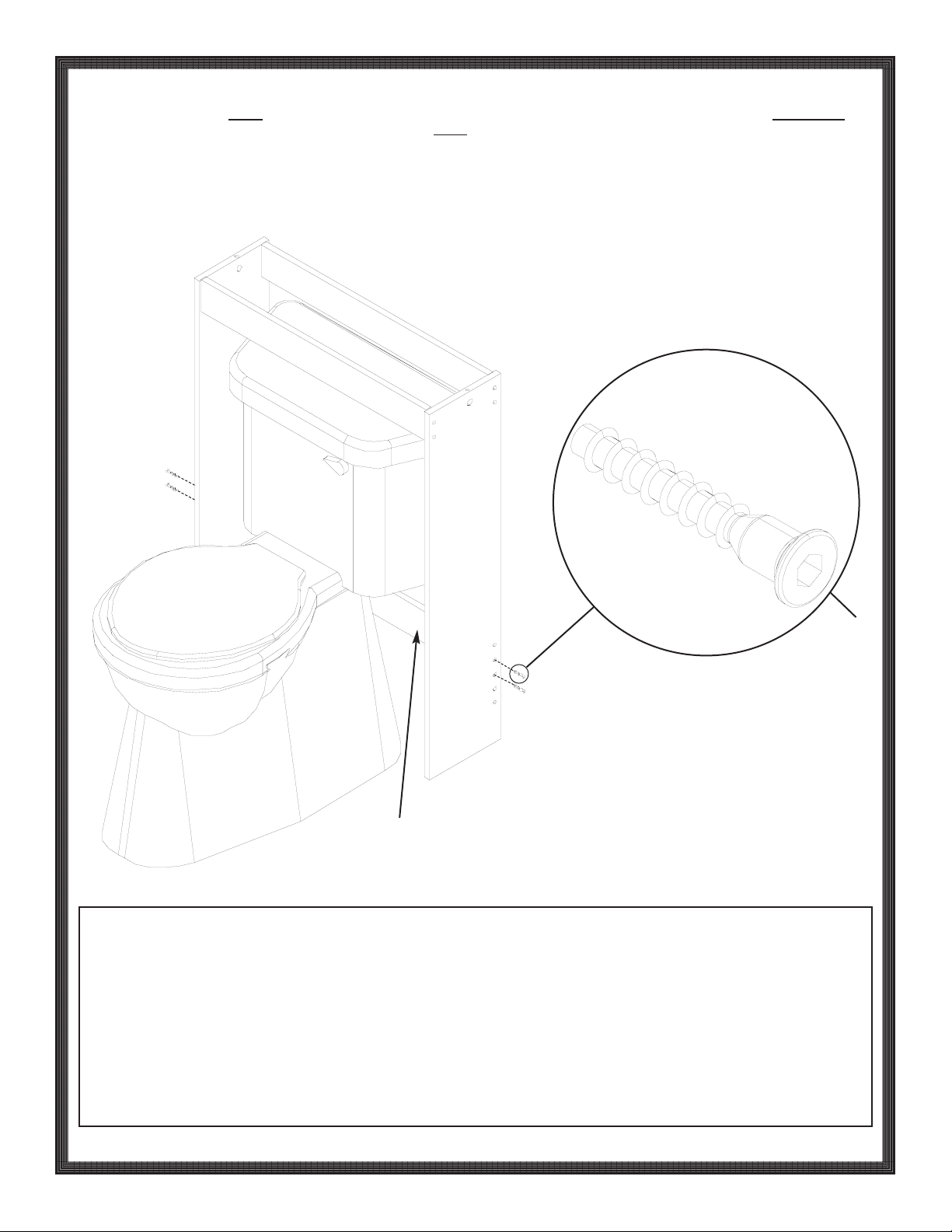

Place the bottom assembly in desired loca-

2.

tion. Then install bottom support rail (4) with
finished edge facing up. NOTE: The bottom
support rail (4) may be adjusted by using dif­ferent holes in the bottom side panels (6).

6

Coloque el ensamble inferior en la ubicación
deseada. Después instale el riel de soporte
inferior (4) con el borde con acabado orientado
hacia arriba. NOTA: Se puede ajustar el riel
de soporte inferior (4) utilizando orificios
diferentes en los paneles laterales inferiores
(6).

Placez l'unité inférieure à l'endroit désiré.
Installez ensuite la traverse d'appui inférieure
(4), bord fini vers le haut. REMARQUE : la
hauteur de la traverse d'appui inférieure (4)
peut être modifiée en utilisant différents trous
dans les panneaux latéraux inférieurs (6).

If this unit does not fit around your toilet to
your satisfaction, you may order leg exten­sions (be sure to include the model number
and the color) for an additional $8.00. To
pay by VISA or MASTERCARD call toll free
1-800-892-3986 between 8:00AM-5:00PM
EST Monday through Friday or send check
or money order to:

Zenith Products Corp.

400 Lukens Drive

New Castle, DE 19720

6

4

Si esta unidad no se ajusta alrededor de su
inodoro a su satisfacción, usted puede
ordenar extensiones de soportes ("leg
extensions") (asegúrese de incluir el número
de modelo y el color) por $8.00 adicionales.
Para pagar con VISA o MASTERCARD llame,
sin costo por la llamada, al 1-800-892-3986
entre las 8:00AM y las 5:00PM hora del
Este, de Lunes a Viernes o envíe un cheque
o giro postal ("money order") a:

Zenith Products Corp.

400 Lukens Drive

New Castle, DE 19720

A

S'il n'y a pas assez de place autour des
toilettes pour loger le meuble, vous pouvez
commander des rallonges de pieds (assurez­vous de bien préciser le numéro de modèle
et la couleur), pour 8 USD supplémentaires.
Pour payer par carte VISAou MASTERCARD,
appelez le numéro vert 1.800.892.3986
entre 8 h et 17 h (heure normale de l'Est des
Etats-Unis), du lundi au vendredi, ou envoyez
un chèque ou un mandat postal à :

Zenith Products Corp.

400 Lukens Drive

New Castle, DE 19720

Etats-Unis

Pg 5 of 14

IS9199

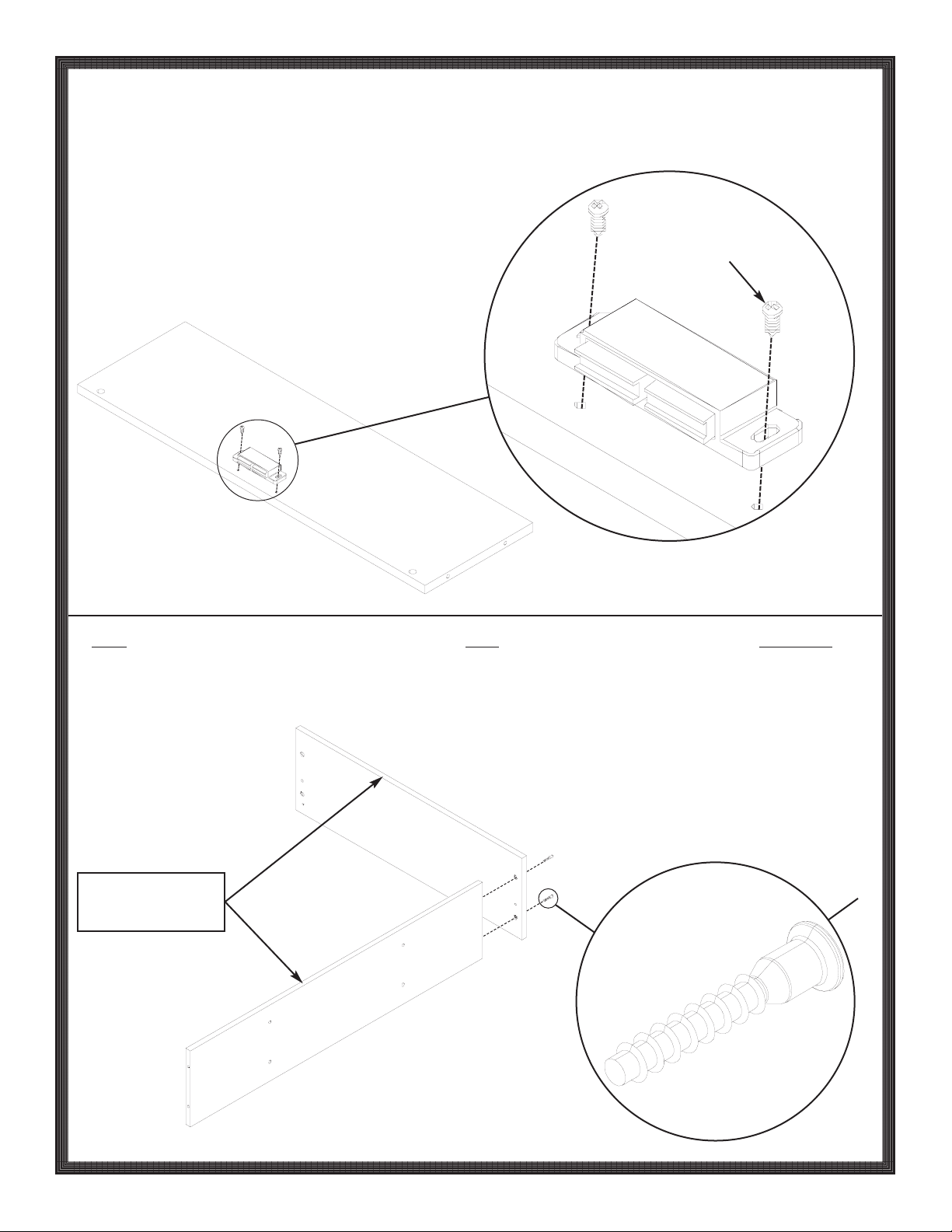

Fasten the magnet (G) to the underside of

3.

one of the middle shelves (2).

Asegure el magneto (G) a la parte inferior de
una de las repisas medias (2).

2

Fixez l'aimant (G) en dessous de l'une des
étagères médianes (2).

H

G

Fasten a top side panel (3) to top panel (1).

4.

NOTE: Make sure the side of the top panel
(1) with the most holes is facing toward the
top side panel (3).

Finished Edge

Borde Con Acabado

Bord fini

Asegure un panel lateral superior (3) al
panel superior (1). NOTA: Asegúrese de que
el lado del panel superior (1) con la mayoría
de los orificios esté orientado hacia el panel
lateral superior (3).

1

3

Fixez un panneau latéral supérieur (3) au
panneau supérieur (1). REMARQUE :
assurez-vous que le côté du panneau
supérieur (1) comportant le plus de trous est
orienté vers le panneau latéral supérieur (3).

A

Pg 6 of 14

IS9199

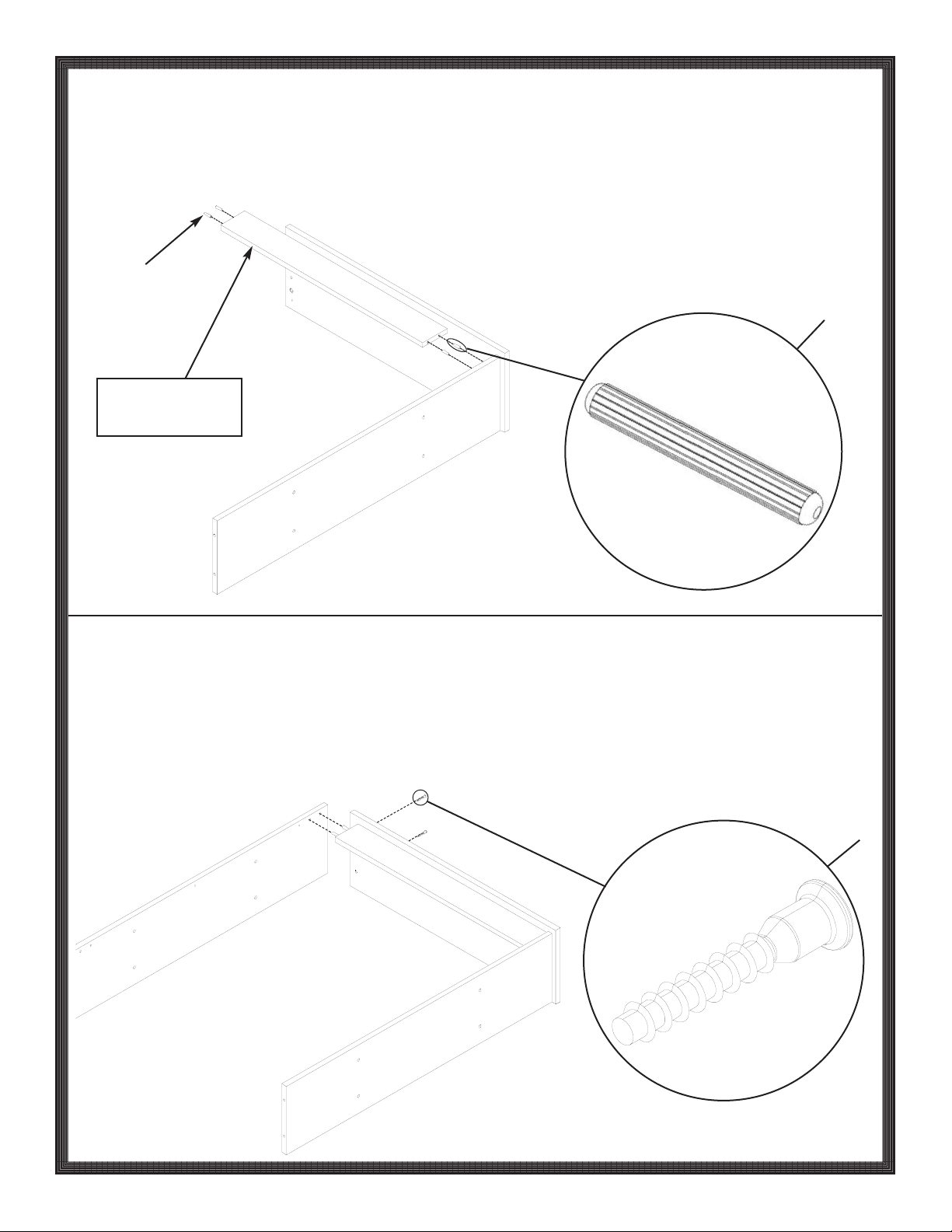

Gently tap in with a hammer 2 dowels (C)

5.

into each end of one of the support rails (4)
until less than 3/8” (10mm) is left sticking
out. Attach the support rail (4) to the top side
panel (3).

Levemente golpee con un martillo 2 clavijas
(C) en cada extremo de uno de los rieles de
soporte (4) hasta que menos de 3/8" (10
mm.) sobresalga. Fije el riel de soporte (4) al
panel lateral superior (3).

A l'aide d'un marteau, tapotez légèrement 2
goujons (C) à chaque extrémité de l'une des
traverses d'appui (4) jusqu'à ce qu'ils ne
dépassent plus que de 10 mm (3/8 po).
Fixez la traverse d'appui (4) au panneau
latéral supérieur (3).

C

Finished Edge

Borde Con Acabado

Bord fini

Attach the other top side panel (3) to the

6.

support rail (4). Attach top side panel (3) to
the top panel (1).

4

3

Fije el otro panel lateral superior (3) al riel de
soporte (4). Fije el panel lateral superior (3)
al panel superior (1).

C

Fixez l'autre panneau latéral supérieur (3) à
la traverse d'appui (4). Fixez le panneau
latéral supérieur (3) au panneau supérieur
(1).

Pg 7 of 14

A

4

3

1

3

IS9199

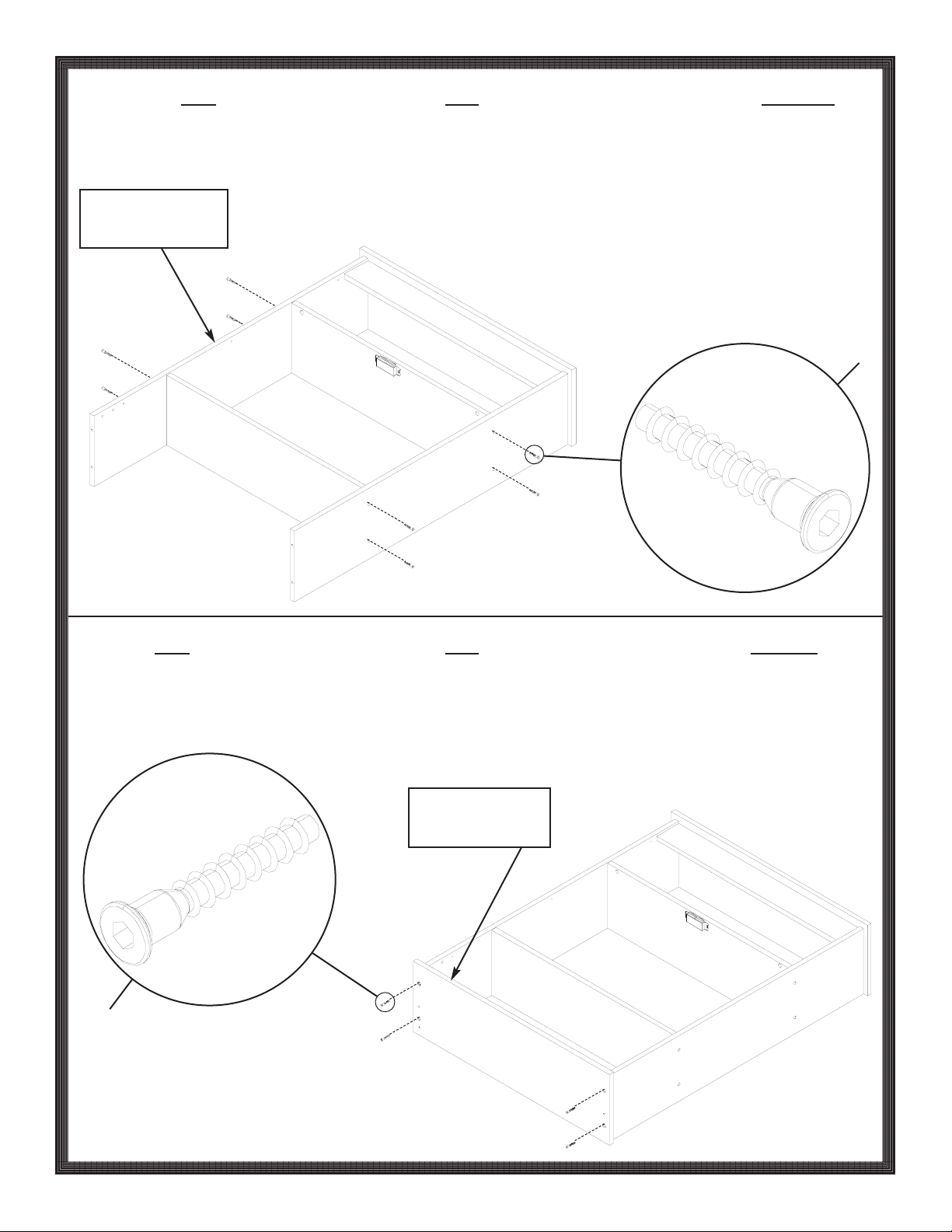

Attach 2 middle shelves (2) to the the top

7.

side panels (3). NOTE
net (G) is on the bottom of the top middle
shelf (2) facing the front of the unit.

: Make sure the mag-

Finished Edge

Borde Con Acabado

Bord Fini

Fije 2 repisas medias (2) a los paneles laterales
superiores (3). NOTA:Asegúrese de que el
magneto (G) se encuentre en la parte inferior
de la repisa media superior (2) orientado
hacia el frente de la unidad.

Fixez 2 étagères médianes (2) aux panneaux
latéraux supérieurs (3). REMARQUE :
assurez-vous que l'aimant (G) se trouve en
dessous de l'étagère médiane supérieure
(2) lorsque vous faites face au meuble.

3

2

Attach the bottom shelf (1) to the top side

8.

panels (3). NOTE
bottom shelf (1) with the most holes is facing
away from the top side panels (3).

: Make sure the side of the

2

3

Fije la repisa inferior (1) a los paneles laterales
superiores (3). NOTA:Asegúrese que el
lado de la repisa inferior (1) con la mayoría
de los orificios esté en el lado opuesto de
los paneles laterales superiores (3).

Finished Edge

Borde con Acabado

Bord fini

A

Fixez l'étagère inférieure (1) aux panneaux
latéraux supérieurs (3). REMARQUE : assurez-
vous que le côté de l'étagère inférieure (1)
qui comporte le plus de trous est orienté
dans le sens opposé aux panneaux
latéraux supérieurs (3).

A

Pg 8 of 14

3

3

1

IS9199

Lay unit face down on floor. Fasten back

9.

panel (7) to back of unit. NOTE
finished side of back panel (7) is facing
down. This is the top assembly.

: Make sure

Coloque la unidad boca abajo en el piso.
Asegure el respaldo (7) a la parte posterior de
la unidad. NOTA:Asegúrese de que el lado
con acabado del respaldo (7) esté orientado
hacia abajo. Éste es el ensamble superior.

Placez le meuble à plat sur le sol, côté
arrière sur le dessus. Fixez le panneau
arrière (7) au dos du meuble. REMARQUE :
assurez-vous que le côté fini du panneau
arrière (7) se trouve sur le dessous. Cet

ensemble constitue l'unité supérieure.

F

7

Screw in 2 cambolts (D) into the center

10.

holes of the bottom shelf (1).

D

Helpful Hint: To help align the back panel properly, fasten a nail

in each of the corners of the back panel first.

Consejo Útil: Para ayudar a alinear el respaldo apropiadamente,

asegure primero un clavo en cada una de las esquinas del respaldo.

Conseil utile : pour aligner correctement le panneau arrière,

enfoncez d'abord un clou dans chacun des coins du panneau.

Atornille 2 pernos para levas (D) en los orifi­cios centrales de la repisa fija inferior (1).

Vissez 2 boulons à cames (D) dans les
trous centraux de l'étagère inférieure (1).

Pg 9 of 14

1

IS9199

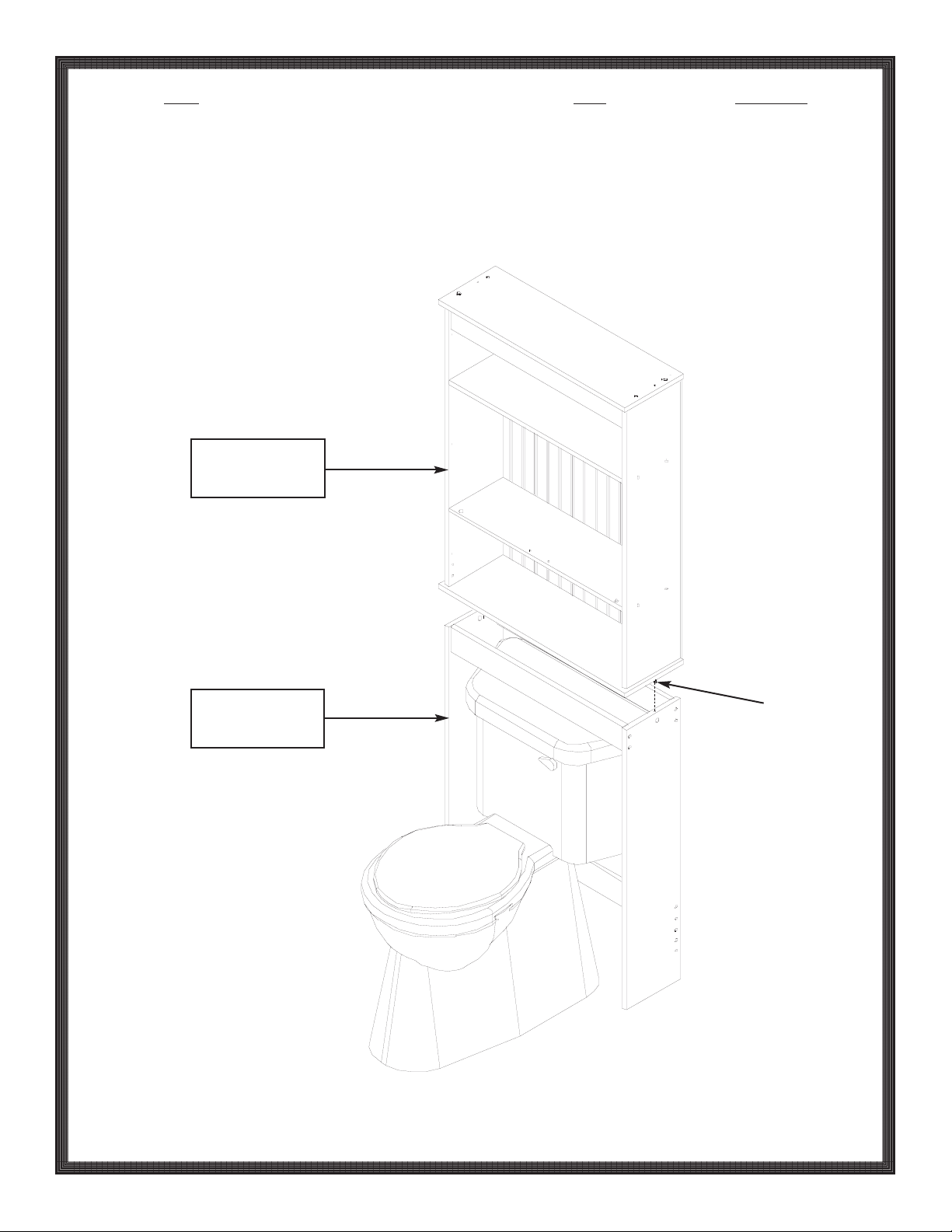

Carefully place top assembly on bottom

11.

assembly. NOTE: Be sure to align cambolts
(D) with holes in bottom side panels (6).

top assembly

ensamble superior

Unité supérieure

Coloque cuidadosamente el ensamble
superior sobre el ensamble inferior. NOTA:
Asegúrese de alinear los pernos para levas
(D) con los orificios en los paneles laterales
inferiores (6).

Placez délicatement l'unité supérieure sur
l'unité inférieure. REMARQUE : assurez­vous d'aligner les boulons à cames (D) avec
les trous des panneaux latéraux inférieurs
(6).

bottom assembly
ensamble inferior

Unité inférieure

D

6

6

Pg 10 of 14

IS9199

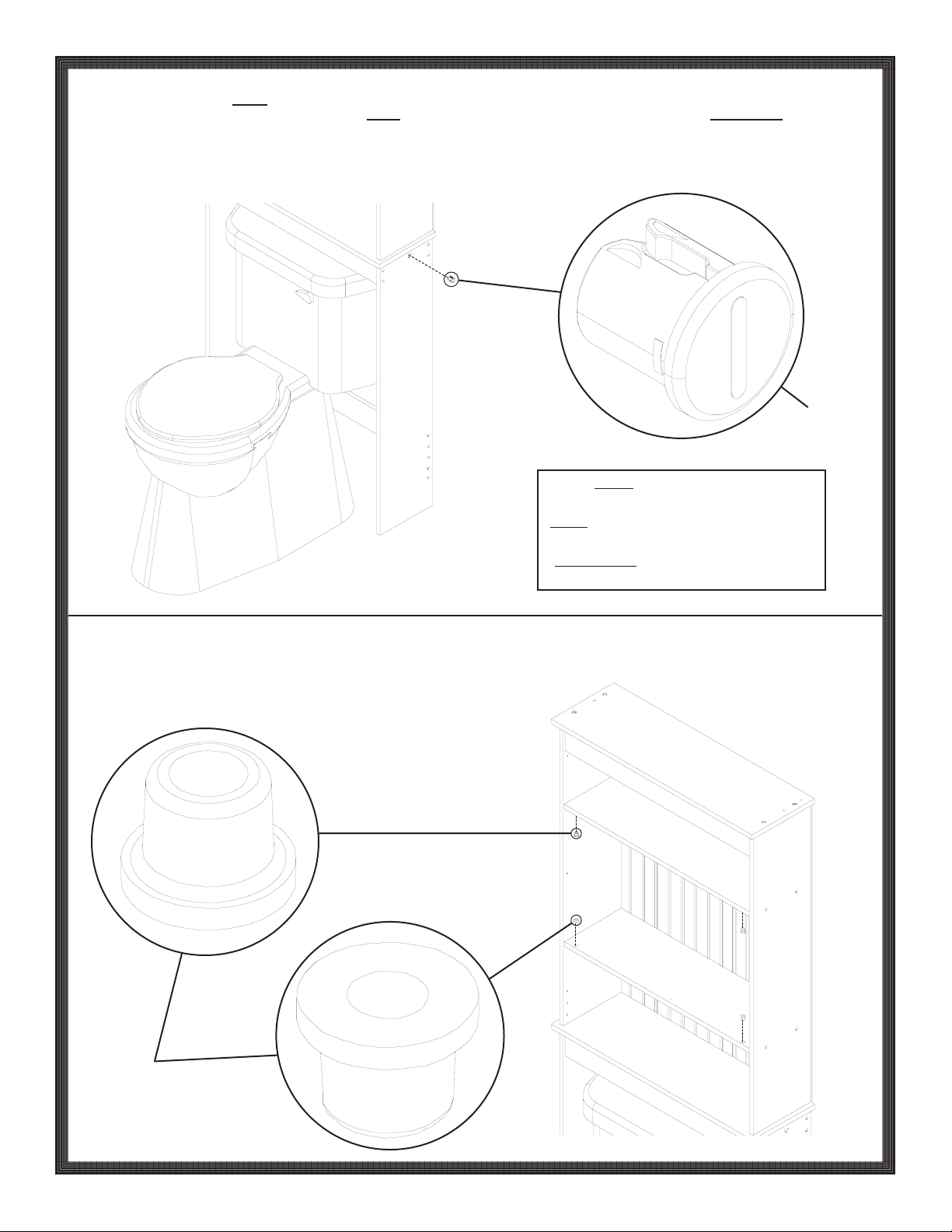

Insert 2 snap cams (E) into the holes in the

12.

bottom side panels (6). NOTE
tap the snap cams with a hammer to secure
the top assembly to the bottom assembly.

: If necessary,

6

Inserte 2 levas de presión (E) en los orificios
de los paneles laterales inferiores (6).

NOT

A: Si es necesario, golpee levemente

las levas de presión con un martillo para
asegurar el ensamble superior al ensamble
inferior.

6

NOTE

snap cams with a hammer.

A: Si es necesario, golpee levemente

NOT

las levas de presión con un martillo.

REMARQUE

cames à ressort à l'aide d'un marteau.

Introduisez 2 cames à ressort (E) dans les
trous situés dans les panneaux latéraux
inférieurs (6). REMARQUE : si nécessaire,
tapotez les cames à ressort à l'aide d'un
marteau pour fixer l'unité supérieure à l'unité
inférieure.

E

: If necessary, tap the

: si nécessaire, tapotez les

Insert hinge bushings (J) into middle

13.

shelves (2).

J

Inserte los cojinetes para bisagras (J) en las
repisas medias (2).

Introduisez les rondelles de charnières (J)
dans les manchons du milieu (2).

2

2

Pg 11 of 14

IS9199

Fasten a hinge (I) to the bottom of each

14.

door (5).

Asegure una bisagra (I) a la parte inferior de
cada puerta (5).

Fixez une charnière (I) au bas de chaque
porte (5).

K

5

I

pre-attached magnet strikes

contrachapas para magneto prefijadas

é

gâches à aimant pr

attachées

5

5

Pg 12 of 14

IS9199

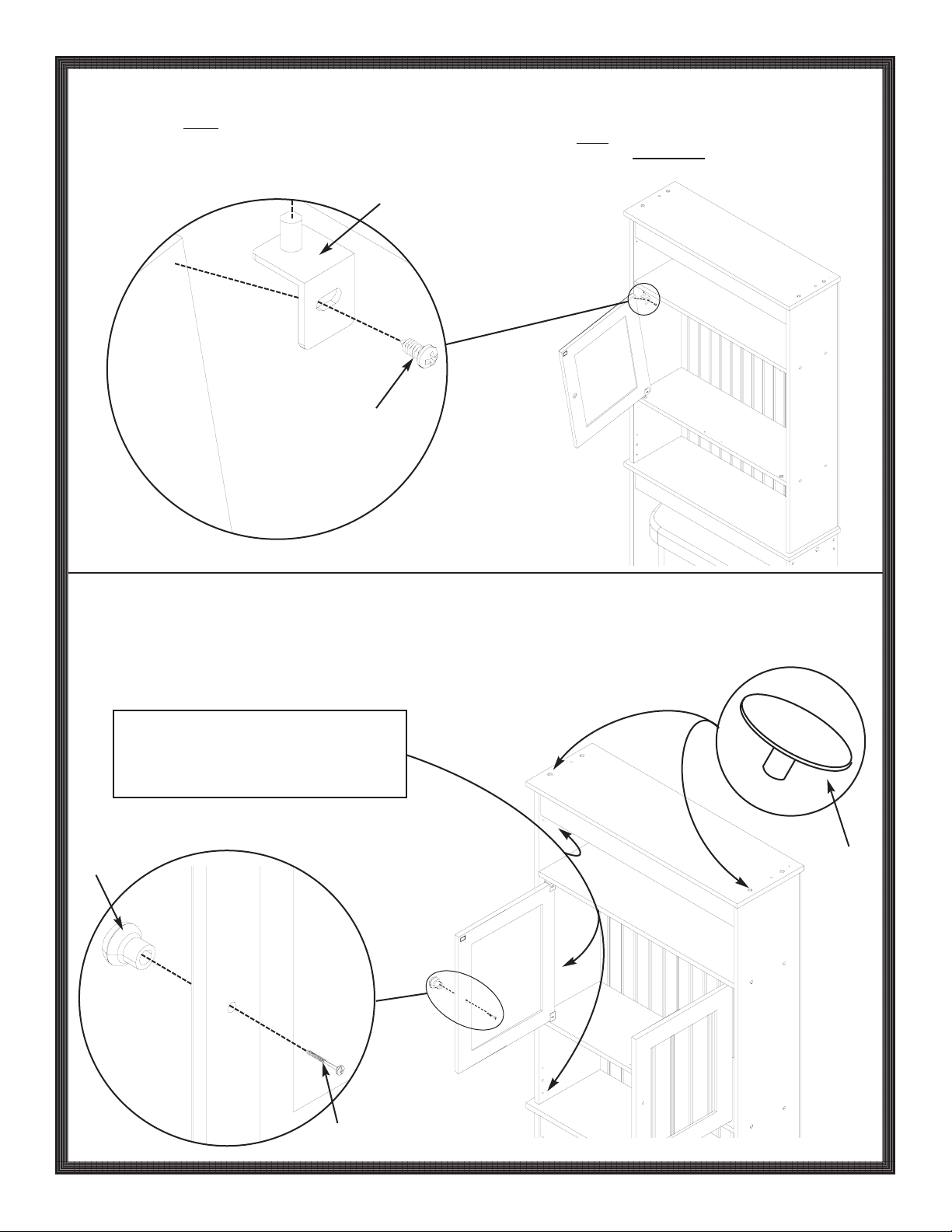

Set bottom hinge (I) into hinge bushing (J).

15.

Fit top hinge (I) into top hinge bushing (J)
and fasten top hinge (I) to door (5). Repeat
for other door. NOTE
adjusted by loosening hinge screws (K).

: hinges may be

Fije la bisagra inferior (I) en el cojinete para
bisagras (J). Ajuste la bisagra superior (I) en
el cojinete para la bisagra superior (J) y
asegure la bisagra superior (I) a la puerta
(5). Repita el paso para la otra puerta. NOTA:
las bisagras se pueden ajustar aflojando los
tornillos para bisagras (K).

I

Introduisez la charnière inférieure (I) dans la
rondelle inférieure (J) et la charnière
supérieure (I) dans la rondelle supérieure
(J), puis fixez la charnière supérieure (I) à la
porte (5). Répétez pour l'autre porte.
REMARQUE : les charnières peuvent être
réglées en desserrant les vis (K).

5

5

Attach door knobs (L) to doors (5). Apply

16.

stickers (R) to unused holes on each side of
unit. Apply screw caps (L) to large screws
(A) on exterior of unit.

Stickers (R) to be placed here.

Los adhesivos (R) se deben colocar aquí.

Emplacement des pastilles adhésives (R) .

L

K

Asegure las perillas para puertas (L) a las
puertas (5). Aplique los círculos adhesivos
(R) a los
de la unidad.
los tornillos (A) en la parte exterior del mueble.

orificios no utilizados en cada lado

Coloque tapas de tornillo (L) a

Fixez les boutons de portes (L) aux portes
(5). Appliquez une pastille adhésive (R) sur
les trous non utilisés de chaque côté du
meuble. Placez les capuchons (L) sur les vis
(A) à l'extérieur de l’armoire.

L

Pg 13 of 14

5

5

M

IS9199

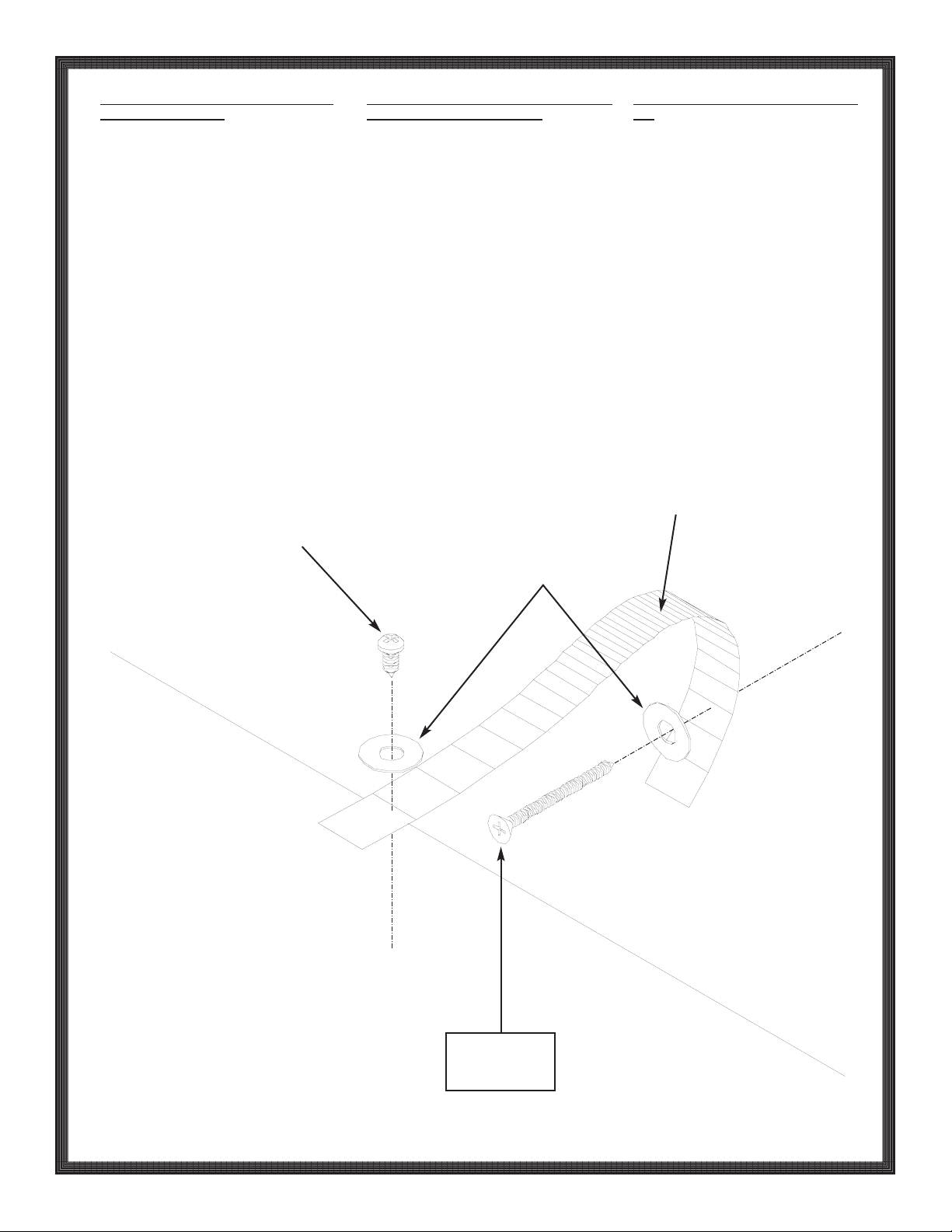

Mounting Instructions:

17.

It is imperative that unit be fastened to the
wall for safety reasons.

Warning: Before cutting or drilling into
any wall surface, verify the location of
electrical, plumbing, and gas lines.
Cutting any of these may cause serious
injury.

Fasten the nylon strap (O) to the top of the
unit using one washer (P) and the anti-top­ple screw (Q) as shown. Fasten nylon strap
to wall, using appropriate mounting hard­ware (Not Provided). We recommend using
a mounting screw of at least two inches in
length. If you do not screw directly into wall
studs, appropriate wall anchors should be
used.

Instrucciones de Montaje:

Por razones de seguridad es imperativo que
la unidad se asegure a la pared.

Advertencia: Antes de cortar o taladrar
en cualquier superficie de pared, verifique
la ubicación de las líneas eléctricas, de
plomería y de gas. Cortar cualquiera de
estas líneas puede causar una lesión
grave.

Asegure la tira de nylon (O) a la parte
superior de la unidad utilizando un empaque
o arandela (P) y el tornillo antivolcante (Q)
como se muestra en la figura. Asegure la
tira de nylon a la pared utilizando el artículo
de ferretería de montaje apropiado (no
proporcionado). Le recomendamos utilizar
un tornillo de montaje de por lo menos dos
pulgadas (5.08 cms.) de largo. Se deben
utilizar anclas para pared apropiadas si
usted no atornillará directamente en los
soportes de pared.

Instructions de montage :

Il est impératif que le meuble soit fixé au
mur.

Avertissement : avant de découper ou
de percer toute surface murale, vérifiez
l'emplacement des canalisations
électriques, de plomberie et de gaz. Des
blessures graves pourraient survenir si
l'une de ces canalisations était sectionnée.

Fixez la bande de nylon (O) en haut du
meuble à l'aide d'une rondelle (P) et de la
vis de retenue (Q), comme indiqué. Fixez la
bande de nylon au mur à l'aide d'une pièce
de montage appropriée (non fournie). Il est
recommandé d'utiliser des vis de montage
d'au moins 5 cm (2 po) de long. Si vous ne
vissez pas directement dans des poteaux
muraux, utilisez de chevilles murales.

O

Top of the unit

Parte superior de la unidad

Haut du meuble

Q

P

Pg 14 of 14

Not Included

No Incluido
Non incluse

IS9199
