ITEM #0298969

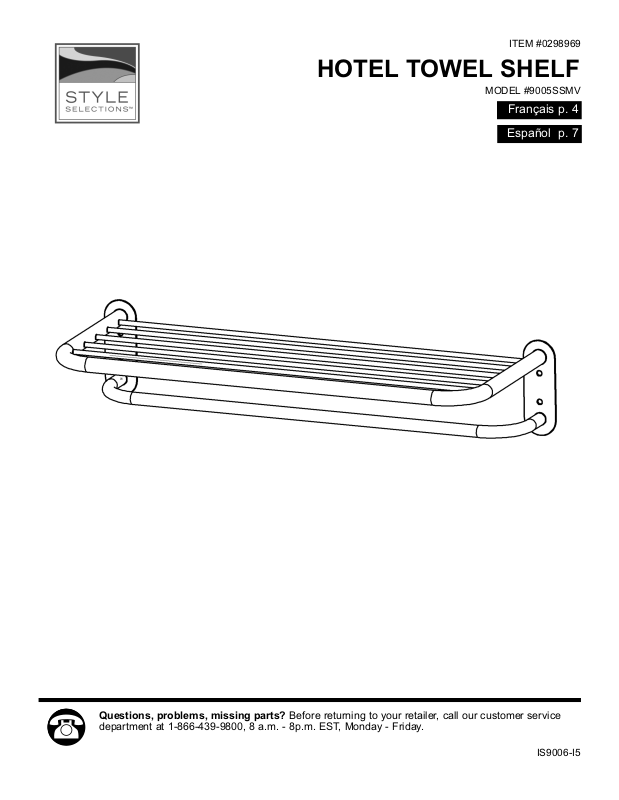

HOTEL TOWEL SHELF
MODEL #9005SSMV
Français p. 4
Español p. 7
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8p.m. EST, Monday - Friday.
IS9006-I5
Page 2
PACKAGE CONTENTS
A
B
Part Description Quantity
A
B
Shelf
Towel Bar
1
1
1
IS9006-I5
Page 3
HARDWARE CONTENTS
Part
Description
Quantity
(Shown to size)
AA
BB
CC
Hex-Head Screw 4
Mounting Bracket 2
Wall Anchor 4
DD
Mounting Screw 4
WARNING AND CAUTIONS
Before cutting, drilling or hammering into any wall surface, verify the location of electrical, plumbing and gas
lines. Cutting any of these may cause serious injury. If needed, contact your electrician, plumber or service
person.
PREPARATION
Before beginning assembly of the product, make sure all parts are present. Compare parts with package
contents list and diagram above. If any part is missing or damaged, do not attempt to assemble or install the
product. Contact customer service for replacement parts.
Estimated Assembly Time:
Tools Required for Assembly (included) : Hex Wrench
Tools Required for Assembly (not included) : Phillips Screwdriver and Hammer
15 minutes
2
IS9006-I5
Page 4
ASSEMBLY INSTRUCTIONS
Fasten mounting brackets (BB) to shelf (A) and towel
1.
bar (B) with hex-head screws (AA).
AA
Hardware Used
Hex-Head Screw
AA
Fig. 1
A
B
BB
x 4
Hold the unit at the desired position on the wall.
2.
NOTE: Make sure the unit is level.
Mark mounting points on wall through holes in the
mounting brackets (BB). Hammer wall anchors (CC) into
wall, unless mounting screws (DD) will go directly into a
stud.
NOTE: Do not use a wall anchor if mounting screw will
be going into a stud.
Wall anchors (CC) should be oriented with the flat side
horizontal. Place unit against wall, lining up holes in wall
and holes in mounting brackets (BB). Complete mounting
by tightening mounting screws (DD) into studs or wall
anchors (CC).
Mounting Bracket
BB
CC
Hardware Used
x 2
Fig. 2
BB
DD
Printed in China
3
CC
DD
Wall Anchor
Mounting Screw
x 4
x 4
IS9006-I5
Page 5
ARTICLE #0298969
PORTE-SERVIETTES HÔTEL
MODÈLE #9005SSMV
English p. 1
Español p. 7
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au détaillant,
appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
IS9006-I5
Page 6
CONTENU DE L’EMBALLAGE
A
B
Pièce Description Quantité
A
B
Tablette
Porte-serviettes
1
1
4
IS9006-I5
Page 7
QUINCAILLERIE INCLUSE
Pièce
Description
Quantité
Illustration
(grandeur réelle)
AA
BB
CC
Vis à tête hexagonale 4
Support de fixation 2
Dispositif d'ancrage
au mur
4
DD
Vis de montage
4
AVERTISSEMENT ET MISES EN GARDE
Avant de couper, percer ou marteler la surface d’un mur, assurez-vous qu’il n’y a pas de fil électrique, de
tuyau ou de conduite de gaz derrière. Les endommager peut causer des blessures graves. Au besoin,
veuillez communiquer avec un électricien, un plombier ou une personne qualifiée.
PRÉPARATION
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces. Comparez les pièces
dans l’emballage avec la liste et le tableau ci-dessus. S’il manque des pièces ou si certaines sont
endommagées, ne tentez pas d’assembler ou d’installer l’article. Communiquez avec le service à la clientèle
pour obtenir des pièces de rechange.
Temps d’assemblage approximatif : 15 minutes
Outils requis pour l’assemblage (compris) : clé hexagonale
Outils requis pour l’assemblage (non compris) : tournevis cruciforme et marteau
5
IS9006-I5
Page 8
INSTRUCTIONS POUR L'ASSEMBLAGE
Fixez les supports de montage (BB) à la tablette (A)
1.
et au porte-serviettes (B) à l’aide des vis à tête
hexagonale (AA).
AA
Matériel utilisé
Vis à tête hexagonale
AA
Fig. 1
A
B
BB
x 4
Placez le porte-serviettes sur le mur à la hauteur
2.
désirée.
REMARQUE : Assurez-vous que le porte-serviettes
est à niveau
Faites des marques de montage sur le mur à travers
les trous des supports de montage (BB). Fixez les
dispositifs d’ancrage au mur (CC) avec le marteau, à
moins que les vis de montage (DD) arrivent vis-à-vis
d'un montant.
REMARQUE : N’utilisez pas de dispositif d’ancrage
au mur si les vis de montage arrivent vis-à-vis d'un
montant.
La partie plate des dispositifs d'ancrage au mur (CC)
doit être placée à l’horizontale. Appuyez le porte-serviettes
contre le mur en prenant soin d’aligner les trous dans
le mur avec les trous des supports de montage (BB).
Pour terminer l’assemblage, vissez les vis de montage
(DD) aux montants ou dans les dispositifs d’ancrage
au mur (CC).
Support de fixation
BB
CC
Matériel utilisé
Dispositif d'ancrage au mur
CC
x 2
Fig. 2
BB
DD
x 4
Imprimé en Chine
6
DD
Vis de montage
x 4
IS9006-I5
Page 9
ARTICULO #0298969
REPISA PARA TOALLAS ESTILO HOTEL
MODELO #9005SSMV
English p. 1
Français p. 4
¿Preguntas, problemas, piezas faltantes? Antes de volver a la tienda, llame a nuestro
Departamento de Servicio al Cliente al 1-866-439-9800, de lunes a viernes, de 8 a.m. a 8 p.m. hora
estándar del Este.
IS9006-I5
Page 10
CONTENIDO DEL PAQUETE
A
B
Pieza Descripción Quantité
A
B
Repisa
Toallero
1
1
7
IS9006-I5
Page 11
ADITAMENTOS
Pieza
Descripción
Cantidad
Imagen
(tamaño real)
AA
BB
CC
Tornillo hexagonal 4
Soporte de montaje 2
Anclaje de expansión
de pared
4
DD
Tornillo de montaje 4
ADVERTENCIAS Y PRECAUCIONES
Antes de cortar, taladrar o martillar en cualquier superficie, verifique la ubicación de las líneas de electricidad,
tubería y gas. Cortar cualquiera de éstas puede causar daños graves. Póngase en contacto con su electricista,
plomero o con un técnico calificado si lo necesita.
PREPARACIÓN
Antes de ensamblar el producto, asegúrese de contar con todas las piezas. Compare las piezas con la lista
de contenido del paquete y con el diagrama superior. Si alguna piezas está dañada o falta una de ellas, no
intente ensamblar o instalar el producto. Comuníquese con el servicio al cliente para solicitar el reemplazo
de las piezas.
Tiempo estimado de ensamblaje : 15 minutos
Herramientas necesarias para el ensamblado (incluidas) : Llave hexagonal
Herramientas necesarias para el ensamblado (no incluidas): destornillador Phillips y martillo.
8
IS9006-I5
Page 12
INSTRUCTIONS POUR L'ASSEMBLAGE
Ajuste los soportes de montaje (BB) en la repisa (A) y
1.
en el toallero con los tornillos hexagonales (AA).
Fig. 1
AA
Accesorios utilizados
Tornillo hexagonal
AA
A
B
BB
x 4
Sostenga el accesorio en la ubicación deseada en
2.
la pared.
NOTA: Asegúrese de que esté nivelado.
Marque los puntos de montaje en la pared a través de
los agujeros de los soportes de montaje (BB). Con un
martillo ponga los anclajes de expansión (CC) en la
pared, a menos que los tornillos de montaje (DD)
vayan directamente en una viga.
NOTA: No utilice anclajes de expansión de pared si los
tornillos de montaje quedarán en una viga.
Los anclajes de expansión de pared (CC) deben estar
orientados con el lado plano en posición horizontal.
Coloque el accesorio contra la pared, alineando los
orificios en la pared con los orificios de los soportes de
montaje (BB). Termine el montaje apretando los tornillos
de montaje (DD) en las vigas o en los anclajes de
expansión de pared (CC).
Soportes de montaje
BB
Fig. 2
CC
Accesorios utilizados
x 2
BB
DD
Impreso en China
Anclaje de expansión de pared
CC
DD
9
Tornillo de montaje
x 4
x 4
IS9006-I5
