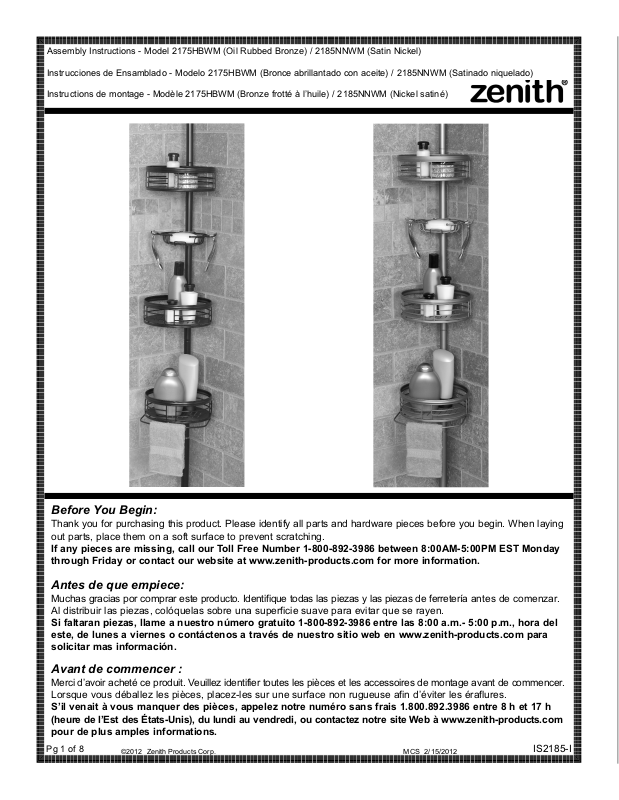

Assembly Instructions - Model 2175HBWM (Oil Rubbed Bronze) / 2185NNWM (Satin Nickel)
Instrucciones de Ensamblado - Modelo 2175HBWM (Bronce abrillantado con aceite) / 2185NNWM (Satinado niquelado)
Instructions de montage - Modèle 2175HBWM (Bronze frotté à l’huile) / 2185NNWM (Nickel satiné)
Before You Begin:
Thank you for purchasing this product. Please identify all parts and hardware pieces before you begin. When laying
out parts, place them on a soft surface to prevent scratching.
If any pieces are missing, call our Toll Free Number 1-800-892-3986 between 8:00AM-5:00PM EST Monday
through Friday or contact our website at www.zenith-products.com for more information.
Antes de que empiece:
Muchas gracias por comprar este
Al distribuir las piezas, colóquelas sobre una superficie suave para evitar que se rayen.
Si faltaran piezas, llame a nuestro número gratuito 1-800-892-3986 entre las 8:00 a.m.- 5:00 p.m., hora del
este, de lunes a viernes o contáctenos a través de nuestro sitio web en www.zenith-products.com para
solicitar mas información.
producto.
Identifique todas las piezas y las piezas de ferretería antes de comenzar.
Avant de commencer :
Merci d’avoir acheté ce produit. Veuillez identifier toutes les pièces et les accessoires de montage avant de commencer.
Lorsque vous déballez les pièces, placez-les sur une surface non rugueuse afin d’éviter les éraflures.
S’il venait à vous manquer des pièces, appelez notre numéro sans frais 1.800.892.3986 entre 8 h et 17 h
(heure de l’Est des États-Unis), du lundi au vendredi, ou contactez notre site Web à www.zenith-products.com
pour de plus amples informations.
Pg 1 of 8
©2012 Zenith Products Corp.
MCS 2/15/2012
IS2185-I
List of Parts:
Lista de Partes:
Liste des pièces :
(A) 2 Long tapered tubes
2 Tubos largos con ahusamiento
2 longs tubes coniques
(C) 1 Twist Tube
1 Tubo de enroscar
1 tube de torsion
(B) 2 Short tapered tubes
2 Tubos corto con ahusamiento
2 tubes coniques courts
(D) 1 Shelf with Towel Bar
1 Repisa con barra para toalla
1 étagère avec porte-serviettes
(E) 2 Shelves
2 Repisas
2 étagères
(H) 1 Small end cap
1 Cubierta terminal pequeña
1 petit embout
Pg 2 of 8
(I) 1 Large end cap
1 Cubierta terminal grande
1 gros embout
(F) 1 Soap Dish
(J) 2 Tape Strips
2 Tiras de Cinta
2 bandes adhésives
1 Jabonera
1 porte-savon
(G) 3 Trays
(pre-attached to shelves)
3 Bandejas
(pre-adosadas a las repisas)
3 tablettes
(pré-assemblées aux étagères)
top
superiore
supérieur
(L) 4 Set Screws
4 Tornillos de montaje
4 vis de réglage
(K) 4 Tube Collars
4 Aros del tubo
4 manchons de tube
IS2185-I
Slide two tube collars (K) down the long
1.
tapered tube (A) and use set screws (L)
to tighten into place, as shown.
Repeat process for other long tapered
tube (A).
A
L
Deslice dos aros de tubo (K) hacia
abajo por el tubo largo ahusado (A) y
utilice tornillos de montaje (L) para
ajustarlos en su posición,
como se ilustra.
Repita el proceso para el otro tubo
largo ahusado (A).
K
Enfilez deux manchons de tube (K) sur
le long tube conique (A) et fixez-les en
place à l’aide des vis de réglage (L),
comme indiqué.
Répétez l’opération pour l’autre long
tube conique (A).
top
superiore
supérieur
L
K
A
K
L
tapered end at the bottom
el extremo con ahusamiento en
la parte inferior
extrémité conique en bas
Pg 3 of 8
IS2185-I
2.
Place the tapered end of the long
tube (A) into the untapered end of the
other long tube (A), as shown.
Coloque el extremo ahusado del tubo
largo (A) dentro del extremo que no
está ahusado del otro tubo largo (A),
como se ilustra.
A
Enfilez l’extrémité conique du long
tube (A) dans l’extrémité non conique
de l’autre long tube (A), comme indiqué.
tapered end
extremo ahusado
extrémité conique
A
Pg 4 of 8
IS2185-I
3.
Place the tapered end of the long
tapered tube (A) into top of the twist
tube (C).
Coloque el extremo ahusado del tubo
largo ahusado (A) en la parte superior
del tubo de enroscar (C).
Enfilez l’extrémité conique du long
tube conique (A) en haut du tube de
torsion (C).
Place the large end cap (I) on the bottom
of twist tube (C).
Coloque la cubierta terminal grande (I)
en la parte inferior del tubo de
enroscar (C).
A
Enfilez le gros embout (I) en bas du
tube de torsion (C).
Pg 5 of 8
C
I
IS2185-I
4.
NOTE: If the assembly will be
installed on a tub ledge, first place
the tube assembly on the tub ledge
and measure the distance between
the top tube (A) and the ceiling.
NOTE: If this distance is greater than
16 in., one short tapered tube (B)
should be added to the top of the
assembly. If this distance is greater
than 32 in., two short tapered tubes (B)
should be added to the top of the
assembly.
Place the tapered end of the short
tapered tube (B) into untapered end of
the upper tube assembly. Place the
small end cap (H) on the short tapered
tube (B).
NOTA: Si el ensamble se va a instalar
sobre el reborde de una bañera,
primero coloque el ensamble del
tubo sobre el reborde de la bañera y
mida la distancia que hay entre el
tubo superior (A) y el cielorraso.
NOTA: Si la distancia es mayor que
16 pulg., debería añadirse un tubo
corto ahusado (B) a la parte superior
del ensamble. Si esta distancia es
mayor que 32 pulg., deberían añadirse
dos tubos cortos ahusados (B) a la
parte superior del ensamble.
Coloque el extremo ahusado del tubo
corto ahusado (B) dentro del extremo
que no está ahusado del tubo superior del
ensamble. Coloque la cubierta terminal
pequeña (H) en el tubo corto ahusado (B).
H
REMARQUE : si le serviteur est
installé sur le rebord d’une
baignoire, placez d’abord l’ensemble
des tubes assemblés sur le rebord,
puis mesurez la distance entre le
tube supérieur (A) et le plafond.
REMARQUE : si cette distance est
supérieure à 40,5 cm (16 po), un
tube conique court (B) doit être
ajouté en haut de l’ensemble. Si
cette distance est supérieure à 81
cm (32 po), deux tubes coniques
courts (B) doivent être ajoutés en
haut de l’ensemble.
Enfilez l’extrémité conique du tube
conique court (B) dans l’extrémité non
conique supérieure de l’ensemble des
tubes assemblés. Placez le petit
embout (H) à l’extrémité du tube
conique court (B).
B
A
Pg 6 of 8
IS2185-I
Adjust twist tube (C) clockwise to
5.
increase the assembly height or turn
counterclockwise to decrease the
assembly height, as shown.
NOTE: Do not try to force unit into
place. If there is too much tension,
twist tube (C) may need to be adjusted.
Ajuste el tubo de enroscar (C) en el
sentido de las agujas del reloj para
aumentar la altura del ensamble o en
el sentido contrario a las agujas del reloj
para disminuir la altura del ensamble,
como se ilustra.
NOTA: No intente forzar la unidad en
su posición. Si hubiera mucha tensión,
es posible que sea necesario ajustar el
tubo de enroscar (C).
A
Vissez le tube de torsion (C) dans le
sens horaire pour rallonger la hauteur
ou dans le sens anti-horaire pour la
raccourcir, comme indiqué.
REMARQUE : n'exercez pas une
pression excessive pour mettre le
serviteur en place. Si la tension est trop
importante, dévissez légèrement le
tube de torsion (C).
6.
Place the tape strips (J) around the
seams of the tubes. (This will protect
the tubes from moisture.)
Pg 7 of 8
taller
más alto
rallonger
Coloque las tiras de cinta (J) alrededor
de las uniones de los tubos. (Esto
protegerá a los tubos de la humedad).
shorter
más bajo
raccourcir
Placez les bandes adhésives (J) autour
des jointures de tubes (pour protéger
ces derniers contre l'humidité).
IS2185-I
7.
Slide shelf (E) onto tube collar (K).
Repeat process for shelves (E,D) and
soap dish (F), as shown. Remove
twist ties from each tray and discard.
NOTE: Shelves can be adjusted by
loosening set screw (L) and moving the
tube collar (K) up or down.
E
F
Deslice la repisa (E) sobre el aro del
tubo (K). Repita el proceso para las
repisas (E,D) y la jabonera (F), como
se ilustra. Retire las sujeciones de
alambre de cada bandeja y descártelas.
NOTA: Las repisas se pueden ajustar
aflojando el tornillo de montaje (L) y
desplazando el aro del tubo (K) hacia
arriba o abajo.
Enfilez l’étagère (E) sur le manchon de
tube (K). Répétez l’opération pour les
étagères (E, D) et le porte-savon (F),
comme indiqué. Retirez les liens
torsadés sur chaque tablette et
jetez-les.
REMARQUE : la hauteur des étagères
peut être modifiée en desserrant les vis de
réglage (L) et en déplaçant le manchon
de tube (K) de haut en bas.
E
E
K
D
Pg 8 of 8
IS2185-I
