Reparaturanleitung Uputstvo za popravke Manuel de Réparation Manual de Reparaciones Manuale di Riparazione
6 AP 1000 B / 6 AP 1200 B / 6 AP 1400 B / 6 AP 1700 B / 6 AP 2000 B
iodgovarajuće njima varijante ugaonih pogona Etap 1-2
4181 751 102
Sadržaj može da se menja u slu čaju uvođenja tehničkih promena.
Zašti ćeno autorskim pravom od strane ZF.
Zadržana sva autorska prava. Umnožavanje, distribuc ija i obelodanjivanje ove dokumentacije u bilo kojem obliku suprotno njenoj nameni bez saglasnosti ZF Friedrichshafen AG je zabranjeno.
Štampano u Nema čkoj.
ZF Friedrichshafen AG, MC-C dept. / 2008-01
Izdanje: 2008-01
4181 751 102
Pregled izmena ............................................................................................................................................................................... |
5 |
|
Uvod |
............................................................................................................................................................................................. |
6 |
Informacije ...........................................................................................................................................vezane za bezbednost |
7 |
|
Opšta uputstva ................. .............................................................................................................................vezana za popravke |
8 |
|
Obrtni .....................................................................................................................................................................momenti dovrtavanja |
10 |
|
Eksploatacioni ..................................................................................................................................................................materijal |
12 |
|
Specijalni ........................................................................................................................................................................alat |
13 |
|
Raspored ........................................................................................................................................perifernih uređaja |
16 |
|
ZF-EcoLife ........................................................................................................................................................................Presek |
17 |
|
Oznake ......................................................................................................................................................................proizvoda |
18 |
|
Pokretni ................................................................................................................................................elementi - Kombinacije |
19 |
|
1 ........................................ .................................................................................................................... |
Održavanje |
1-1 |
1.1 ..................................................................................................................... |
Vremenski intervali izme đ u zamena ulja |
1-1 |
1.2 ....................................................................................................................................................................... |
Koli č ine ulja |
1-1 |
1.3 ........................................................................................................................................................................ |
Klasa ulja |
1-1 |
1.4 ..................................................................................................................................................... |
Kontrola nivoa ulja |
1-2 |
1.4.1 .................................................................................................................................. |
Kontrola nakon uklju č enja motora |
1-3 |
1.4.2 ............................................................................................................. |
Kontrola nivoa ulja na radnoj temperaturi |
1-3 |
1.4.3 ............................................................................................................... |
Opcije zagrevanja transmisionog ulja |
1-4 |
1.5 ................................... ..................................................................................................................... |
Ispuštanje ulja |
1-5 |
1.6 .......................................................................................................................................................... |
Sipanje ulja |
1-6 |
2 ................................................................................................................................................................ |
Servisiranje |
2-1 |
2.1 ........................................................................................................................................................................ |
Zamena filtera |
2-1 |
2.2 ................................................................................... |
Zamena upravlja č kih ure đ aja ECU EcoLife elektronske kontrolne jedinice |
2-5 |
2.2.1 ................................................................................................................. |
Demontaža elektronskog upravlja č kog ure đ aja ECU |
2-5 |
2.2.2 .................................................................................................................... |
Montaža elektronskog upravlja č kog ure đ aja ECU |
2-6 |
2.3 ......................................................................................................... |
Zamena č itave kontrolne jedinice hidrauli č kog prenosnika |
2-7 |
2.3.1 ........................... ...................................................................................................................................... |
Demontaža kartera |
2-7 |
2.3.2 ................... ................................................................................................................................. |
Demontaža usisnog filtera |
2-8 |
2.3.3 .............. ............................................................................................................................ |
Demontaža senzora temperature |
2-9 |
2.3.4 ................................................................................................................. |
Zamena kontrolne jedinice hidrauli č kog prenosnika |
2-10 |
2.3.5 ... ................................................................................................................... |
Demontaža indukcionog senzora sa turbinom |
2-12 |
2.3.6 ..... ....................................................................................................................... |
Montaža indukcionog senzora sa turbinom |
2-13 |
2.3.7 ................................................................................................................. |
Montaža kontrolne jedinice hidrauli č kog prenosnika |
2-13 |
2.3.8 ................. ............................................................................................................................ |
Montaža senzora temperature |
2-15 |
2.3.9 ..................... ................................................................................................................................. |
Montaža usisnog filtera |
2-16 |
2.3.10 ............................ ...................................................................................................................................... |
Montaža kartera |
2-17 |
2.4 .............................................................................................................................................. |

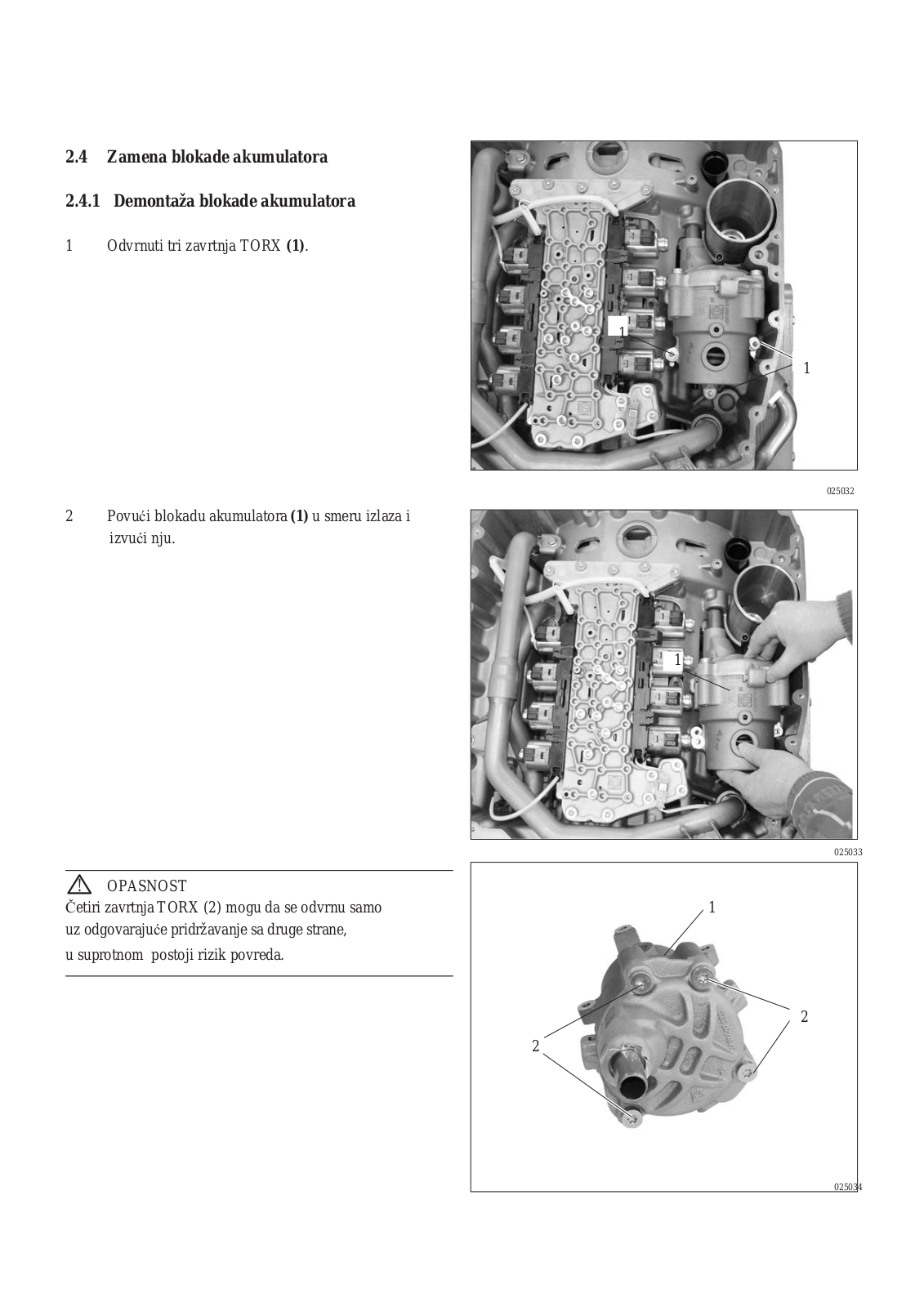

Zamena blokade akumulatora |
2-20 |
2.4.1 .............. .......................................................................................................................... |
Demontaža blokade akumulatora |
2-20 |
2.4.2 ................ .............................................................................................................................. |
Montaža blokade akumulatora |
2-21 |
2.5 ....................................................................................................................................... |

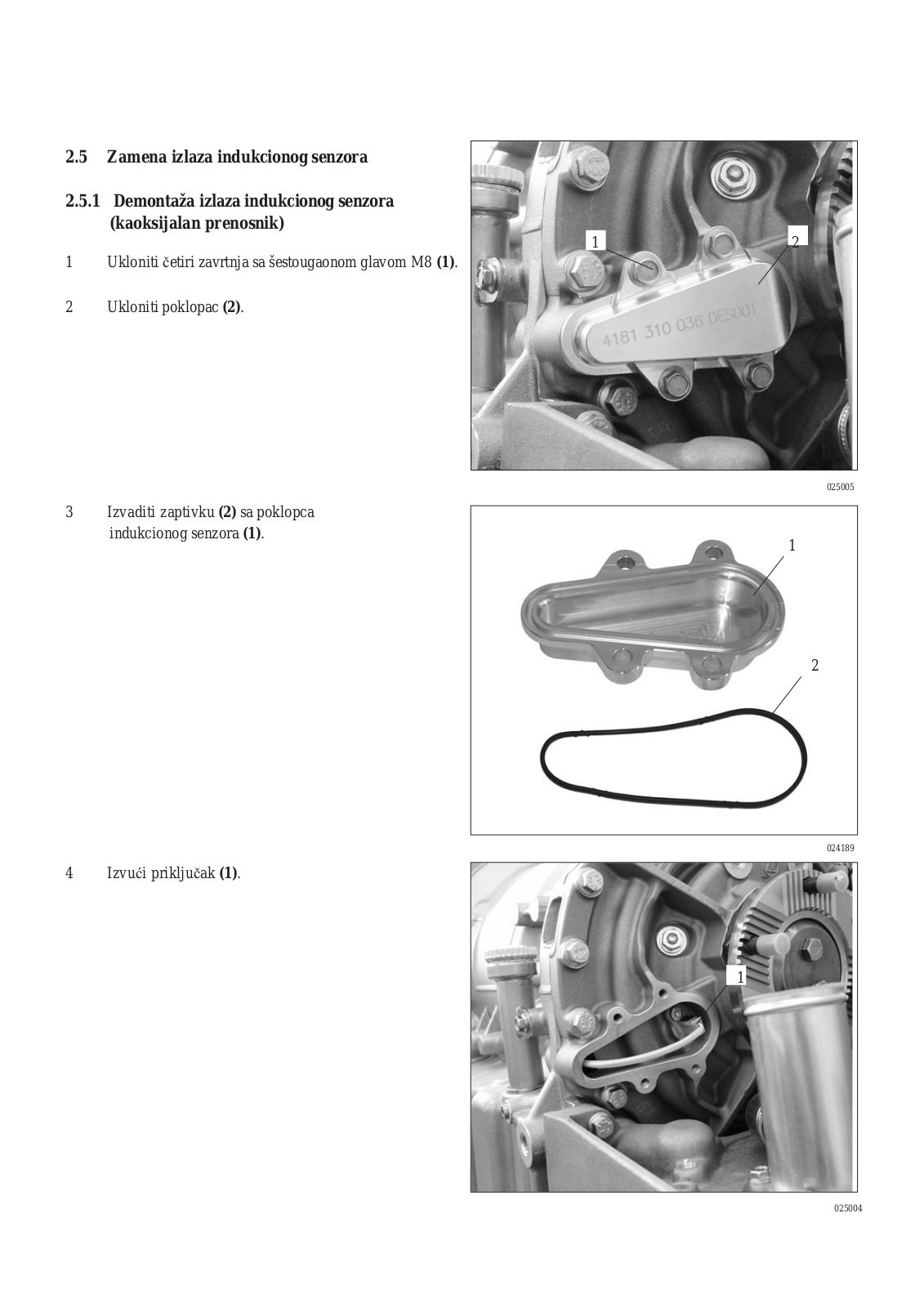

Zamena izlaza indukcionog senzora |
2-22 |
2.5.1 ........ ........................................................................................................................ |
Demontaža izlaza indukcionog senzora |
2-22 |
2.5.2 .......... .......................................................................................................................... |
Montaža izlaza indukcionog senzora |
2-24 |
2.5.3 ......................................................................................................... |
Demontaža izlaza indukcionog senzora (Ugaoni pogon) |
2-26 |
2.5.4 ............................................................................................................ |
Montaža izlaza indukcionog senzora (Ugaoni p ogon) |
2-28 |
Stranica
2.6 |
Zamena zaptivnog prstena vratila na izlazu .............................................................................................................................. |
2-30 |
2.6.1 |
Demontaža zaptivnog prstena vratila na izlaz u.......................................................................................................................... |
2-30 |
2.6.2 |
Montaža zaptivnog prstena vratila na izlazu. ............................................................................................................................ |
2-30 |
2.7 |
Kontrola pritiska ................................................................................................................................................................ |
2-35 |
|
Deo kontrolnog zapisnika br.: 4181 754 003 ........................................................................................................................ |
2-36 |
3 |
Detekcija i uklanjanje smetnji ............................................................................................................................................ |
3-1 |
3.1 |
Testiranje pomoću mernog terminala 6008 006 002 ..................................................................................................... |
………...3-1 |
|

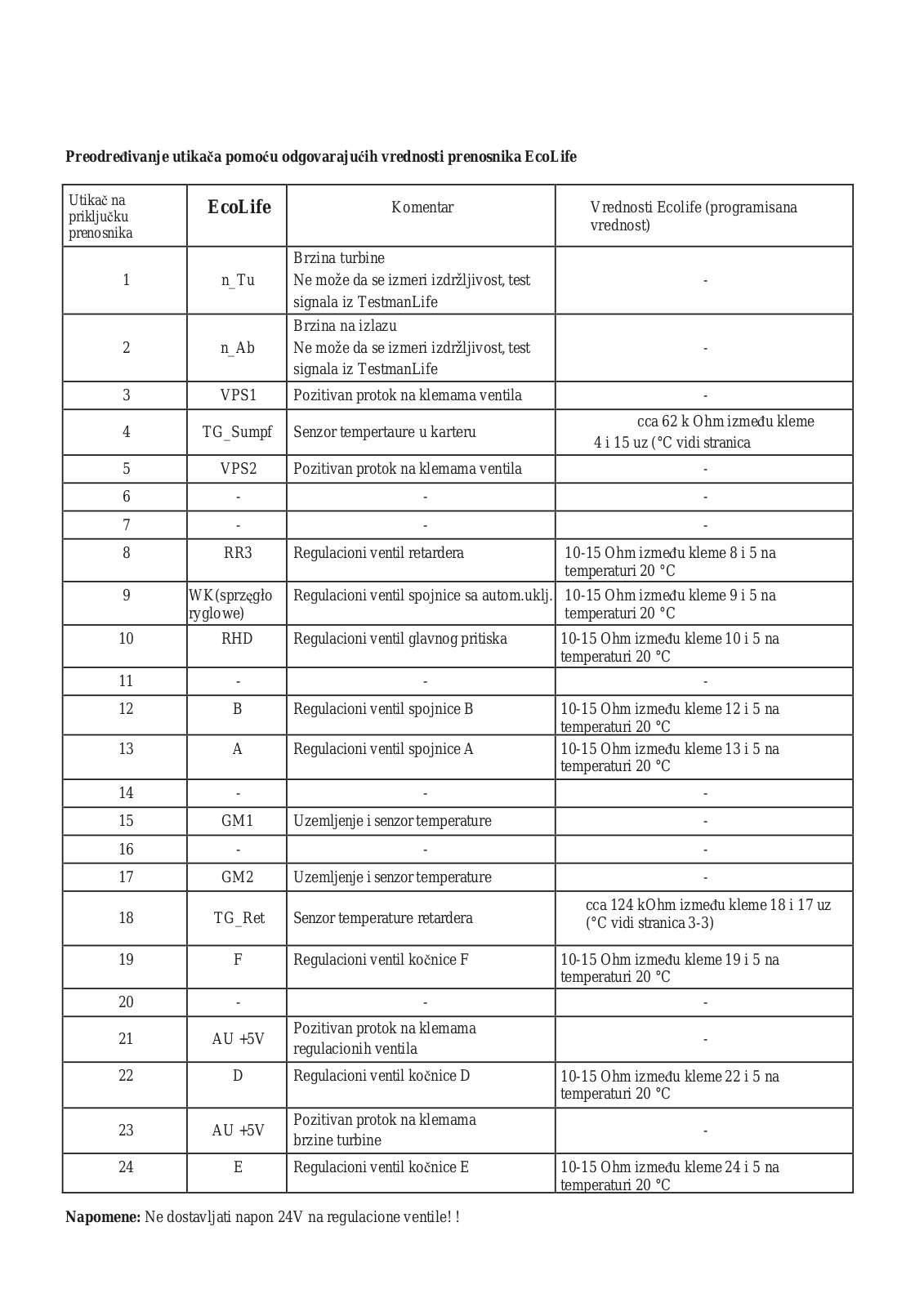

Preodređivanje priključaka pomoću odgovarajućih vrednosti transmisionog elementa EcoLife..................................................... |
3-2 |
|
Tabela tolerancija senzora temperature kartera / senzora temperature retardera....................................................................... |
3-3 |
3.2 |
Opis ZF-Testman .................................................................................................................................................................. |
3-4 |
4Diajagrami
Aktuelna šema kruga,
CAN-end / Can-mid / SAE J1708 / ISO 9141, |
|
||
sa crteža br.: 6029 |
739 017 / 1 .................. ......................................................................................................................... |
4-1 |
|
sa crteža br.: 6029 |
739 017 / 2 .................. ......................................................................................................................... |
4-2 |
|
Opšta elektri čna šema, |
|
||
CAN-end, |
diagn.: SAE J1708, sa crteža br.: 6029 73 9 018 ................................................................................................. |
4-3 |
|
CAN-end, |
diagn.: ISO 9141, sa crteža br.: 6029 73 9 020 .................................................................................................. |
Can-mid, 4-4 |
|
SAE J1708, sa crteža br.: 6029 739 021 ............ .................................................................................................. |
CAN-mid, diagn.: 4-5 |
||
ISO 9141, |
sa crteža br.: 6029 739 022 ........... ....................................................................................... |
4-6 |
|
Šema hidrauli čke jedinice |
|
||
sa crteža br.: 4181 |
700 003 ...................... .............................................................................................................................. |
.. 4-7 |
Prilog
EcoLife HIDRAULIČKA JEDINICA 1 - Položaj Off
EcoLife HIDRAULIČKA JEDINICA 2 - Položaj On
Indeks |
Datum izdanja |
Tač. |
Inicijator |
Komentar |
|
|
|
|
|
|
|
|
|
|
ZF Friedrichshafen AG
Nutzfahrzeugund Sonder-Antriebstechnik Dostavna vozila i specijalni
pogonski sistemi
Servisna radionica 2 (jedinica 2)
Telefon: |
+49 |
(0)7541 |
77-0 |
Faks: |
+49 |
(0)7541 |
77-908000 |
Internet : www.zf.com
Ova dokumentacija je namenjena za kvalifikovana lica
obučena od strane ZF Friedrichshafen AG i služi za pomo ć
kod provođenja radova na održavanju i remonta proizvoda
ZF.
Ovo uputstvo se odnosi na standardne proizvode ZF, u skladu sa aktuelnom stanjem razvoja na dan izdavanja.
Obzirom na stalno tehničko unapređenje proizvoda popravci mogu da zahtevaju izvršenje radnji, testov a ili korekciju podataka, a što nije definisano ovim uput stvom.
Preporučujemo da sve radove na proizvodima ZF obavljaju samo kvalifikovani mehaničari koji se redovito obučavaju po pitanju teoretskog i praktičkog znanja u našem Odelenju usluga za klijente / posleprodajnom centru obučavanja.
Širom sveta Servisni centri ZF Friedrichshafen AG pružaju:
1.Pomoć osoblja koje se stalno stručno usavršava;
2.Specijalističku opremu, npr. specijalni alat;
3.Originalne rezervne delove ZF prema najnovijim ažuriranim specifikacijama.
Servisni centri obavljaju svoj posao profesionalno i uz najbolje znanje struke.
Garancija:
Vršenje popravaka u Servisnim centrima ZF zavisi od
ugovornih uslova koji važe u pojedina čnom slučaju.
ZF ne odgovara za štete proizašle iz radova čiji izvršioci nisu radnici ZF. Ugovorna odgovornost ZF ne važi za štete i sve troškove vezane za neprofesionalno i nepravilno obavljanje radova od strane neovlaš ćenih lica. Gore nevedeno isključenje odgovornosti odnosi se također na upotrebu rezevnih delova koji nisu originalni delovi ZF.
Informacije vezane za bezbednost
Generalno firme koje se bave popravljanjem
proizvoda ZF odgovaraju za bezbednost na radu.
Za sprečavanje telesnih ozleda ljudi i ošte ćenja proizvoda treba se pridržavati svih bezbednosnih propisa i zakonskih propisa vezanih za remonte i održavanje.
Pred početak rada mehaničari treba da pročitaju nevedene propise.
Osoblje koje obavlja popravke proizvoda ZF treba da bude
prethodno obučeno za vršenje takvih radova. Svaka firma
odgovara za prikladno obučavanje osoblja koje vrši
popravke.
Trbea se pridržavati i postupati u skladu sa
sledećim bezbednosnim pravilima:
NAPOMENA
Odnosi se na specijalne procedure i metode rada,
informacije o koriš ćenju pomoćne opreme i sl.
NAPOMENA
Odnosi se na pogrešnu i neprofesionalnu primenu
proizvoda koja vodi do njegovog ošte ćenja.
!OPASNOST
Odnosi se na opasnost koja zbog nepažnje može da
dovede do telesnih ozleda ili smrti.
Opšte informacije
Pred početak bilo kojih testiranja ili popravnih radova pažljivo pro čitati ovo uputstvo.
NAPOMENA
Na slikama, crtežima podsklopa nisu uvek originalni objekti nego se isti koriste za prikazivanje metoda rada.
Slike, crteži i komponente nisu u skali. Sa prikaza nog ne mogu da se zaključuju dimenzije i težina ( čak i kod prikazivanje pune slike).
Uvek treba se pridržavati procedura i postupati pre ma koracima iz opisa.
Nakon završenih popravnih radova i testiranja kvali fikovani radnici su dužni da provere pravilno funkcionisanje proizvoda.
!OPASNOST PO ŽIVOTNU SREDINU!
Ne sme da se dovede do zagađivanja zemljišta, podzemnih voda ili kanalizacije zbog koriš ćenja maziva, eksploatacionih materijala i sredstava za čiš ćenje.
•Obratiti se lokalnom zavodu za zaštitu životne sr edine za informacije o postupanju sa opasnim supstancama i njih se pridržavati.
•Istrošeno ulje skupljati u odgovaraju ći veći spremnik.
•Istrošeno ulje, prljave filtere, maziva, sredstva za
čiš ćenje uklanjati u skladu sa propisima vezanim za zaštitu životne sredine.
•Kod kontakta sa mazivima i sredstvama za čiš ćenje pridržavati se uputstva proizvo đača.
NAPOMENA
Menjač brzina ne sme da se veša za vratilo ili
prirubnicu.
Pridržavati se svih servisnih informacija ZF. Predmetne informacije su dostupne kod svih servisera ZF ili preko ZF-ServiceLine.
U slučaju bilo kojih nedoumica za savet kontaktovati Servisni centar ZF ili posleprodajni servis.
Radove na menjaču brzina mogu da obavljaju specijalisti i samo u čistim radnim uslovima.
Za demontažu i montažu prenosnika koristiti priklad an alat.
Nakon demontaže menja ča brzina treba ga pred otvaranje dobro očistiti pomoću prikladnog sredstva za čiš ćenje.
Prilikom čiš ćenja posebnu pažnju obratiti na delove koji strše i na udubljenja zaštitnih elemenata i poklopaca.
Delove spojene pomoću lepka Loctite lakše je rastaviti nakon zagrevanja.
Čiš ćenje delova
Ukloniti ostatke starih zaptivki. Ukloniti hrapave i slične elemente pomoću brusnog kamena.
Zaptivke, regulacione pločice
Delovi koji ne mogu da se uklone bez njihovog
ošte ćivanja treba da se zamene novima (npr. zaptivke i regulacione pločice).
Zaptivanje vratila
Za zaptivanje vratila uvek koristiti otvrdnute manž etne. Zaptivne površine treba da budu čiste i u idealnom stanju.
Obrada zaptivnih površina
Obrada zaptivnih površina može da se napravi pomo ću poprečnog brušenja; nikad ne koristiti šmirgl-platno. Pregledati površine radi utvr đivanja da brušenje ili izrezivanje nije ostavilo nikakve tragove.
Ukoliko je za prilagođenje razmaka neophodna obrada rastavnih diskova, promena podloški i sl. proveriti da nije došlo do bacanja obra đivanih površina i da li iste imaju prikladan kvalitet.
U otvorima i žlebovima ne smeju da se nalaze nakupine antikorozionog sredstva i drugih stranih tela; prekontrolisati idealnu prohodnost.
Prikriti otvorene prenosnike da ne bi i njih došla bilo koja strana tela.
Ponovna upotreba delova
Delove kao što su valjkasti ležajevi, diskovi, blok adne podloške treba da pregleda kompetentno lice koje će odlučiti da li se navedeni elementi mogu još vratiti i dalje koristiti. Ošte ćene ili jako istrošene elemente treba zameniti novi ma.
Montaža prenosnika
Za montažu prenosnika na ći čisto radno mesto. Zaptivke se postavljaju bez zaptivne mase ili maziva. Kod primene silikonskih zaptivki ne postavljati sloj silikona. Tokom montaže pridržavati se svih napomena o podešavanju i obrtnim momentima koje definiše uputstvo.
Ležajevi
Ukoliko se ležajevi montiraju na toplo treba ih
ravnomerno zagrejati (npr. u toplotnoj komori).
Temperatura treba da iznosi cca 85 ° C i ne može da bude
veća od 120 ° C. Svaki ležaj premazati montažnim uljem .
Zaptivanje
Ukoliko za zaptivanje se koristi zaptivno sredstvo *
postupati prema uputstvu proizvođača. Tankim slojem
premazati površinu i ravnomerno rasporediti. Paziti da
zaptivno sredstvo ne uđe u uljne vodove i kanale
podmazivanja. Višak zaptivnog sredstva na rubovima uljnih
vodova i kanala podmazivanja ukloniti da bi sprečili dolazak
istog u uljni otvor u momentu spajanja delova.
Zaptivanje vratila
a)Tankim zaptivnim slojem* premazati zaptivke vratila sa „ čeličnim štitnikom” po obodu .
d) Duplo zaptivanje vratila sa dve menžetne. Manžetna sa usnama protiv prašine (X) treba da bude usmerena napolje.
X
e)Mazivom popuniti međuprostore između manžetni tako da je otprilike 60% površine zazora popunjeno (npr. maziv o Aralub HL2 firme Aral ili Spectron FO 20 firme DEA).
f)Ukoliko je to moguće zagrejati ležaj do temperature
između 40 i 50 °C (što olakšava njegovo postavljanje). Dotezati prsten pomoću montažne plo če ili diska dok se ne postigne pravilan položaj.
Zaptivna sredstva
Zaptivna sredstva * mogu da se koriste ako su na popisu rezervnih delova.
U slučaju primene zaptivnih sredstava (npr. Loctite)* pridržavati se uputstva proizvo đača. Prilikom montaže pridržavati se svih uputstava za podešavanje i obrt ne momente dovrtanja.
b) Ne stavljati zaptivno sredstvo na zaptivke vratila sa „gumenim štitnikom”. Umesto toga staviti tanki sloj vazelina 8420 po spoljnom obodu ili samo navlažiti navlažuju ćim sredstvom , npr. koncentrisanom tečnoš ću za pranje sudova koje se otapa u vodi (npr. Pril, Coin, Palmolive).
c)Zaptivanje vratila sa čeličnim i gumenim štitnicima stavljati na spoljnjoj strani po obodu štitnika na način opisan u tački b).
Ulje prenosnika
Nakon završenog popravka prenosnik popuniti uljem. Opis procedure i odobreni tipovi ulja se nalaze u uputstvu za rukovanje prenosnika i na popisu maziva TE-ML (proveriti na identifikacionoj pločici) koje se mogu dobiti na mestima pružanja usluga za klijente ZF/na prodajnim mestima i na internetskoj web stranici www.zf.com.
Nakon dopune ulja u prenosniku stegnuti ispusne zavrtnje na nivou do kojeg dolazi ulje i na protočnom pragu ulja uz primenu odgovarajućih obrtnih momenta.
* na popisu potrošnih materijala
Obrtni momenti za stezanje zavrtanja i navrtki Izvod iz ZFN 148
Za dotezanje zavrtanja primenjuju se standardi prema DIN 912, DIN 931, DIN 933, DIN 960, DIN 961 odnosno ISO 4762, ISO 4014, ISO 4017, ISO 8765, ISO 8676, kao i DIN 934 odnosno ISO 4032, ISO 8673.
Ovaj standard odnosi se na obrtne momente za stezanje zavrtanja i navrtki u kategoriji izdržljivosti 8.8, 10,9 i 12,9 i navrtki u kategoriji 8, 10 i 12.
Površine zavrtanja i navrtki: mogu da budu oksidira ne i zauljene, pocinkovane i zauljene ili hromirane i zauljene.
Stegnuti zavrtanje pomoću regulacionog dinamometričkog ključa.
NAPOMENA
Karakteristike obrtnih momenata definiše uputstvo.
Normalni navoj
Normalni navoj |
|
|
|
|
|
|
dimenzije |
|
Obrtni moment (Nm) za |
|
|||
|
|
|||||
zavrtnja/navrtke |
|
8.8 |
|
10.9 |
|
12.9 |
|
|
|
||||
|
|
|
|
|||
|
|
8 |
|
10 |
|
12 |
|
|
|
|
|
|
|
M4 |
|
2.8 |
|
4.1 |
|
4.8 |
M5 |
|
5.5 |
|
8.1 |
|
9.5 |
M6 |
|
9.5 |
|
14 |
|
16.5 |
M7 |
|
15 |
|
23 |
|
28 |
M8 |
|
23 |
|
34 |
|
40 |
M10 |
|
46 |
|
68 |
|
79 |
M12 |
|
79 |
|
115 |
|
135 |
M14 |
|
125 |
|
185 |
|
215 |
M16 |
|
195 |
|
280 |
|
330 |
M18 |
|
280 |
|
390 |
|
460 |
M20 |
|
390 |
|
560 |
|
650 |
M22 |
|
530 |
|
750 |
|
880 |
M24 |
|
670 |
|
960 |
|
1100 |
M27 |
|
1000 |
|
1400 |
|
1650 |
M30 |
|
1350 |
|
1900 |
|
2250 |
|
|
|
|
|
|
|
Fini navoj
|
|
|
|
|
|
|
|
|
Gwint drobnozwojny |
|
|
|
|
|
|||
|
|
|
|
|
|
|||
rozmiaru |
|
|
Moment dokręcania (Nm) dla |
|||||
śruby / |
|
|
8.8 |
|
10.9 |
|
12.9 |
|
|
|
|
|
|||||
wkręta, |
|
|
8 |
|
10 |
|
12 |
|
|
|
|
|
|
|
|
|
|
M8x1 |
|
|
24 |
|
36 |
|
43 |
|
M9x1 |
|
|
36 |
|
53 |
|
62 |
|
M10x1 |
|
|
52 |
|
76 |
|
89 |
|
M10x1.25 |
|
|
49 |
|
72 |
|
84 |
|
M12x1.25 |
|
|
87 |
|
125 |
|
150 |
|
M12x1.5 |
|
|
83 |
|
120 |
|
145 |
|
M14x1.5 |
|
|
135 |
|
200 |
|
235 |
|
M16x1.5 |
|
|
205 |
|
300 |
|
360 |
|
M18x1.5 |
|
|
310 |
|
440 |
|
520 |
|
M18x2 |
|
|
290 |
|
420 |
|
490 |
|
M20x1.5 |
|
|
430 |
|
620 |
|
720 |
|
M22x1.5 |
|
|
580 |
|
820 |
|
960 |
|
M24x1.5 |
|
|
760 |
|
1100 |
|
1250 |
|
M24x2 |
|
|
730 |
|
1050 |
|
1200 |
|
M27x1.5 |
|
|
1100 |
|
1600 |
|
1850 |
|
M27x2 |
|
|
1050 |
|
1500 |
|
1800 |
|
M30x1.5 |
|
|
1550 |
|
2200 |
|
2550 |
|
M30x2 |
|
|
1500 |
|
2100 |
|
2500 |
|
|
|
|
|
|
|
|
|
|
Izdanje: avgust 1991
Zavrtnji DIN 908, 910 i 7604
Obrtni momenti su određeni prema DIN 7604 za stezanje zavrtanja koji se uvrtavaju u čelik, liveno gvož đe i legure aluminijuma.
Vrednosti su utvrđene na osnovu iskustva i čine
referentne vrednosti za instalatera. Vrednosti obrtnih momenata odnose se na DIN 908 i DIN 910, pošto kod oba standarda geometrija navoja je skoro identična.
Opšta pravila:
Klasa zavrtanja 5, ZFN 148-1
Materijal zavrtanja: čelik prema DIN 7604.
Stanje površine: kako nakon proizvodnje (bez zašti te) i malo zauljena ili pocinkovana hromirana i malo zauljena.
Zavrtnji DIN 7643
Obrtni momenti zavrtanja su određeni za uvrtavanje u čelik, liveno gvož đe i legure aluminijuma.
Vrednosti su utvrđene na osnovu iskustva i čine
referentne vrednosti za instalatera.
Opšta pravila:
Klasa zavrtanja 5, ZFN 148-1
Materijal: 9SMnPb28K prema DIN 1651
Stanje površine: kako nakon proizvodnje (bez zašti te) i malo zauljena ili pocinkovana hromirana i malo zauljena.
Zavrtnji (DIN 908, 910 i 7604) |
|
|
|
Zavrtnji (DIN 7643) |
|
|
|
|||
|
|
|
|
|
|
|
|
|||
Dimenzije |
|
Obrtni momenat |
|
|
Gwint |
|
Moment |
|||
|
|
Średnica |
|
|
||||||
|
|
(Nm) za uvrtavanje u |
|
zewnętrz |
|
|
|
dokręcania |
||
|
|
čelik / sivi liv |
|
legure Al |
|
na rury |
|
|
|
w Nm |
|
|
|
|
|
|
|
||||
M8x1 |
|
20* |
|
10* |
|
|
|
|
|
|
M10x 1 |
|
25 / 30* |
|
15 / 20* |
|
4 - 5 |
|
M8x1 |
|
20 - 25 |
M12x1.5 |
|
35 |
|
25 |
|
|
|
|
|
|
M14x1.5 |
|
35 |
|
25 |
|
6 |
|
M10x1 |
|
25 - 35 |
M16x1.5 |
|
40 |
|
30 |
|
|
|
|
|
|
M18x1.5 |
|
50 |
|
35 |
|
8 |
|
M12x15 |
|
30 - 40 |
M20x1.5 |
|
55 |
|
45 |
|
|
|
|
|
|
M22x1.5 |
|
60 / 80* |
|
50 / 65* |
|
10 |
|
M14x1.5 |
|
35 - 40 |
M24x1.5 |
|
70 |
|
60 |
|
|
|
|
|
|
M26x1.5 |
|
80 / 105* |
|
70 / 90* |
|
12 |
|
M16x1.5 |
|
45 |
M27x2 |
|
80 |
|
70 |
|
|
|
|
|
|
M30x1.5 |
|
100 / 130* |
|
90 / 130* |
|
15 |
|
M18x1.5 |
|
50 |
M30x2 |
|
95 |
|
85 |
|
|
|
|
|
|
M33x2 |
|
120 |
|
110 |
|
18 |
|
M22x1.5 |
|
60 |
M36x1.5 |
|
130 |
|
115 |
|
|
|
|
|
|
M38x1.5 |
|
140 |
|
120 |
|
22 |
|
M26x1.5 |
|
90 |
M42x1.5 |
|
150 |
|
130 |
|
|
|
|
|
|
M42x2 |
|
145 |
|
125 |
|
28 |
|
M30x1.5 |
|
130 |
M45x1.5 |
|
160 |
|
140 |
|
|
|
|
|
|
M45x2 |
|
150 |
|
130 |
|
35 |
|
M38x1.5 |
|
140 |
M48x1.5 |
|
170 |
|
145 |
|
|
|
|
|
|
M48x2 |
|
160 |
|
135 |
|
|
|
|
|
|
M52x1.5 |
|
180 |
|
150 |
|
|
|
|
|
|
M60x2 |
|
195 |
|
165 |
|
|
|
|
|
|
M64x2 |
|
205 |
|
175 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
* DIN 7604 Oblik C |
|
|
|
|
|
|
|
|
|
Status: oktobar 1995 |
|
|
|
|
|
11 |
|
|
|
|
|
Namena |
Naziv |
Količina |
Primena |
Napomene |
Broj pozicije ZF |
|
(približno) |
|
|
|
|
|
|
|
Mazivo |
Na primer |
|
Opšta pomo ć vezana za montažu |
|
0750 199 001 |
Spectron FO 20 |
|
|
|
|
|
|
|
|
Mazivo |
Tehnički vazelin |
|
Opšta pomo ć vezana za montažu |
|
0671 190 016 |
8420 |
|
|
|
|
|
|
|
|
Transmisiono ulje |
vezano za TE-ML14 |
|
Opšta pomo ć vezana za montažu |
|
|
popis maziva |
|
|
|
|
|
|
|
|
|
|
|
|
|
NAPOMENA: Pred narudžbu pitati za dimenzije spremni ka!
broj Crtež crteža
1
2
3
4
5
Narudžbeni br.proizvoda: |
Primenaa |
Količina Napomene |
1X56 137 452 |
|
1 |
Alat za montažu adaptera |
|
|
za sigurnosnu ploču na izlaznoj |
|
|
prirubnici |
|
|
1X56 138 625 |
1 |
Alat za stavljanje trna
na izlazu zaptivnog prstena
1P01 136 670 |
1 |
Merni pribor
0 – 25 bara zajedno sa priklju čkom M10x1
1P01 137 856 |
1 |
Merni pribor
0 – 10 bara zajedno sa priklju čkom M10x1
1P82 139 839 |
2 |
Spojni element
za merni pribor EcoLife
broj |
Crtež |
Narudžbeni br.proizvoda: Primena |
Količina |
Napomene |
|
crteža |
|||||
|
|
|
|
||
|
|
|
|
|
|
|
|
6008 006 002 |
1 |
|
|
|
|
ispitni uređaj terminala 68-pin |
|
|
|
6 |
|
za rešavanje problema u |
|
|
|
|
električnom sektoru |
|
|
||
|
|
|
|
||
|
|
|
|
|
|
|
|
6008 208 838 |
1 |
|
|
|
|
Softver |
|
|
|
7 |
|
ZF-Testman |
|
|
|
|
|
|
|
||
|
|
za merni |
|
|
|
|
|
pribor |
|
|
|
|
|
|
|
|
|
|
|
6008 208 100 + 6008 208 920 |
1 |
|
|
|
|
Sistem za dijagnostiku |
|
Kompletni sistem |
|
|
|
ZF-TESTMAN |
|
bez kompjutera |
|
|
|
Windows 2000 / XP |
|
|
|
|
|
|
|
WIN2000 |
|
|
|
Kompletni sistem bez |
|
min. SP3 |
|
8 |
|
kompjutera čini: |
|
WIN XP |
|
|
|
|
|
min. SP2 |
|
|
|
Softver ZFTestman |
|
|
|
|
|
na CD ROM-u |
|
|
|
|
|
Dijagnostički adapter DPA 05 |
|
|
|
|
|
ZF sa kablom |
|
|
|
|
|
|
|
|
|
|
|
6008 206 038 |
1 |
|
|
|
|
Kabl adaptera |
|
|
|
9 |
|
između prenosnika i |
|
|
|
|
|
|
|
||
|
|
dijagnostičkog ispitnog |
|
|
|
|
|
uređaja |
|
|
|
|
|
|
|
|
broj |
Crtež |
Narudžbeni br.proizvoda: Primena |
Količina |
Napomene |
|
crteža |
|||||
|
|
|
|
||
|
|
|
|
|
|
|
|
6008 206 039 |
1 |
|
|
|
|
Kabl adaptera |
|
|
|
10 |
|
između prenosnika i |
|
|
|
|
|
|
|
||
|
|
dijagnostičkog ispitnog uređaja |
|
|
|
|
|
|
|
|
|
|
|
6008 206 040 |
1 |
|
|
|
|
Adapter |
|
|
|
11 |
|
sadrži 6008 206 038 i |
|
|
|
|
|
|
|
||
|
|
6008 206 039 |
|
|
|
|
|
|
|
|
|
|
|
6008 206 042 |
1 |
|
|
|
|
T-adapter |
|
|
|
12 |
|
između prenosnika i priključka |
|
|
|
|
|
|
|
||
|
|
interfejsa CAN2 i izvora napajanja |
|
|
|
|
|
|
|
|
|
|
|
6008 207 038 |
1 |
|
|
|
|
TMA Table Mode Adapter |
|
|
|
13 |
|
Programisanje elektronskih |
|
|
|
|
|
|
|
||
|
|
sistema na osnovu table mode |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Raspored periferne opreme
Legenda
1ECU – spajanje transmisionim kablom
2ECU – Upravlja čki uređaj EcoLife
3ECU spojni element EcoLife
4Ulazni otvor ulja sa šipkom indikatora nivoa
5Impulsni senzor brzinomera
(opcionalno postavljanje u deset časova/dva časa)
6Rashladni priključci vode
7Filter pritiska
8Karter
9Ispusni čep ulja
10Ventilacija
11Glavni sistem napajanja “Vozilo CAN”
-Motor
-Kompjuter
-Papučica gasa i uključenje prekidača Kickdown
-Poluga retardera
-Pedala
12.Periferna oprema ZF "ZF CAN"
-Prekidač opsega brzine (taster prekidača)
-Ulazi i izlazi
-Modul E (opcionalno)
-Ulazi i izlazi
13.Dijagnoza "Universal Serial
Bus (USB) interfejs
14.Dijagnostički pribor , ZF-Testman
-Dijagnostika
-EOL (kraj životnog veka)
-Merenje
-Parametrizacija
6 AP 1000 B, 6 AP 1200 B, 6 AP 1400 B, 6 AP 1700 B i 6 AP 2000 B
2 |
3 |
5 |
6 |
7 |
1
10
027965_1
|
4 |
8 |
9 |
11 |
Legenda |
|
|
|
|
1 |
Ulaz |
|
6 |
Spojnice A, B |
2 |
Blokadna spojnica konvertora |
7 |
Kočnice D, E, F |
|
obrtnog momenta (WK) |
|
8 |
Pumpa ulja |
|
3 |
Konvertor obrtnog momenta |
|
9 |
Kontrola hidrauličkog prespajanja |
4 |
Prigušnica zavojnih vibracija |
|
10 |
Izlaz |
5 |
Retarder |
|
11 |
Retarder, zamena na toplotnu energiju |
.identične su prenosnika interfejsa vrste sve i instalacije Uslovi
prenosnika Tip
Automatski menjač brzina
0 = standard (koaksijalan)
2 = sa ugaonim pogonom (volan sa desne strane)
3 = sa ugaonim pogonom (volan sa desne strane)
B = Autobus
T = Kamion
Broj brzina
Porodica uređaja
Maksimalni obrtni moment (x 100)
Generacija proizvoda
Verzija
Primer
druge na odnosu u pročišćeno i Preglednije - |
nomenklatura: Nova |
(skraćeno) EcoLife-ZF prenosnika Porodica |
EcoLife-ZF proizvoda Namena |
ZF modele |
|
|
|
Pomični elementi - Kombinacije
U tabeli su prikazane opcije spajanja pomičnih
elemenata u odnosu na uključene brzine i na indikatore
koje treba aktivirati.
Indikatori: 6-brzinski menjač koaksijalan i = 3,364 - 0,615
Kvačilo – Spajanje ko čnica / Indikatori
|
Brzina |
|
A |
|
|
B |
|
D |
|
E |
|
F |
|
|
Indikator |
|
ϕ |
|
ϕ |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
brzine |
|
|
|
||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
ukupno |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1. |
|
• |
|
|
|
|
|
|
|
|
• |
|
3.364 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.762 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
2. |
|
• |
|
|
|
|
|
|
• |
|
|
|
1.909 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.343 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
3. |
|
• |
|
|
|
|
• |
|
|
|
|
|
1.421 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.421 |
|
5.469 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
4. |
|
• |
|
|
• |
|
|
|
|
|
|
|
1.000 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.389 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
5. |
|
|
|
|
• |
|
• |
|
|
|
|
|
0.720 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.171 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||
|
6. |
|
|
|
|
• |
|
|
|
• |
|
|
|
0.615 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
AIS 1. |
|
|
|
|
|
|
|
|
|
|
• |
|
|
|
|
|
|
|
|
|
AIS 2. |
|
|
|
|
|
|
|
|
• |
|
|
|
|
|
|
|
|
|
|
|
AIS R |
|
|
|
|
|
|
|
|
|
|
• |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
R |
|
|
|
|
|
|
• |
|
|
|
• |
|
4.235 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
||||
|
Dozvoljena brzina na ulazu u prenosnik |
|
|
|
|
|
|
|
|
|
|
|
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||
|
|
|
|
|
|
|
|
|
6 AP 1000 B |
|
|
6 AP xxxx B |
|
6 AP 1700 B |
|
|||||
|
Vrsta prenosnika |
|
|
|
6 AP 1200 B |
|
|
Ugaoni pogon |
|
|
||||||||||
|
|
|
|
|
|
|
6 AP 2000 B |
|
||||||||||||
|
|
|
|
|
|
|
|
|
6 AP 1400 B |
|
|
80° RHD/LHD |
|
|
||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Brzine |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
Minimalni obrtaji na |
|
nmin |
[rpm] |
|
400 |
|
|
400 |
|
|
400 |
|
|||||||
|
leru |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Maksimalna brzina na |
nmax |
[rpm] |
2800 (1.- 5. brzina) |
|
2400 (1.- 5. brzina) |
|
2600 (1.- 5. brzina) |
|
|||||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|||||||
|
|
2100 (6. brzina) |
|
|
2100 (6. brzina) |
|
2100 (6. brzina) |
|
||||||||||||
|
ulazu |
|
|
|
|
|
|
|
|
|
|
|||||||||
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
1.Održavanje
1.1Vremenski intervali između zamena ulja
NAPOMENA
Prilikom svake zamene ulja treba također zameniti filter pritiska. Koristiti samo filtere ulja ZF.
Zamena transmisionog ulja |
Kilometraža |
|
|
Popis maziva TE-ML 20 |
|
- Klasifikacione oznake vozila TE-ML 20,105, Mazivo klase 20E/20F |
180 000 km |
- Klasifikacione oznake vozila TE-ML 20,110, Mazivo klase 20F |
120 000 km |
-ali ne manje nego 1x svake 3 godine.
1.2Količine ulja
•Prilikom zamene ulja (ispuštati najmanje 10 minut a) približno 24 litre
•Prilikom prvog punjenja suvog prenosnika približn o 42 litre
NAPOMENA
Navedene vrednosti su referentne.
Tačna količina ulja se pokaže nakon kontrole nivoa ulja uz radnu temperaturu (90 °C).
1.3Klasa ulja
•Primenjivati specifikacije maziva ZF TE-ML 20 sa popisa.
Za dopunu ulja u prenosniku Ecolife koristiti
isključivo ulje u skladu sa klasom 20E/20F.
Popis najnovijih maziva/ulja može da se dobije u Servisnim centrima ili na prodajnim mestima ZF ili može da se proveri na internetskoj stranici www.zf.com (Servis / Tehničke informacije / Popis maziva/ulja ZF).
1.4Kontrola nivoa ulja
NAPOMENA
Uvek održavati pravilan nivo ulja:
•Premala količina ulja vodi do havarija i ošte ćenja prenosnika.
•Prevelika količina ulja prouzrokuje pregrevanje prenosnika.
! OPASNOST
Nedovoljan nivo ulja izaziva delimično ili potpuno ošte ćenje retardera, tj. akcija kočenja je nepravilna odnosno uopšte nema ko čenja.
Indikaciona šipka nivoa ulja
Cev sa otvorom za sipanje ulja (dopuna ulja)
Primenjuju se sledeća opšta pravila:
•Proveriti nivo ulja na radnoj temperaturi (90 ° C ) za dobijanje određenog rezultata.
•Prilikom kontrole nivoa ulja vozilo treba da stoj i na ravnom tlu.
•Prekida č opsega brzina (taster prekidača)
u položaju "Neutralno".
•Motor ostaviti na leru.
•Kontrolu nivoa ulja obavljati barem svaka tri mes eca.
•Redovito pregledavati prenosnik na nema
tragova isticanja.
•U izuzetnim slu čajevima može da se pojavi potreba kontrole nivoa ulja uz hladno ulje prenosnika – vidi ta č. 1.4.1. Nakon toga treba da se provede kontrola nivoa ulja na radnoj temperaturi.
Opcije zagrevanja ulja prenosnika, vidi Tač. 1.4.3.
027489
|
|
|
|
|
|
|
|
I |
|
|
|
|
|
|
|
|
|
n |
|
|
Cev sa otvorom za |
d |
|
|
|
sipanje ulja |
(dopuna |
i |
|
|
ulja) |
k |
|
|
|
|
|
a |
|
|
|
|
c |
|
|
|
|
i |
|
|
|
|
o |
|
|
|
|
n |
|
|
|
|
a |
|
|
|
|
š |
|
|
|
|
i |
|
|
|
|
p |
|
|
|
|
k |
|
|
ZF-EcoLife sa |
a |
|
|
|
|
|
||
|
ugaonim pogonom |
|
|
|
|
80° RHD |
n |
027590 |
|
|
|
i v o a
u l j a
1.4.1 Kontrola nakon uključenja motora
Proveravanje nivoa ulja u prenosniku uz hladno transmisiono ulje (30 °C):
• Vozilo se ne kre će i stoji ravno u horizontali.
•Prekida č brzina (taster prekidača) u položaju "Neutralno”.
•Uklju čiti na 15 - 20 sekundi uz 1200 - 1500 obr/min.
•Motor ostaviti na leru.
•Nivo ulja na temperaturi 30 °C (HLADNO).
1.4.2 Kontrola nivoa ulja na radnoj temperaturi
Kontrola nivoa ulja uz zagrevano transmisiono ulje (90 °C):
• Vozilo se ne kre će i stoji ravno u horizontali.
•Prekida č brzina (taster prekidača) u položaju "Neutralno”.
•Uklju čiti na 15 - 20 sekundi uz 1200 - 1500 obr/min.
•Motor ostaviti na leru.
NAPOMENA
Brzinu obrtaja motora na praznom hodu postaviti između 500 i 700 obr/min. S tim da obrtaji ne smeju da padnu ispod 400 obr/min.
• Nivo ulja na temperaturi 90 °C (VRU ĆE).
NAPOMENA
Nivo ulja ne sme da poraste do "120 ° C" kada temperatura kartera iznosi 120 ° C.
} 30 °C (HLADNO)
011577
- 120 °C
} 90 °C (VRUĆE)
027726
1.4.3 Opcije zagrevanja transmisionog ulja
Temperaturu ulja prenosnika može da se zagreva do o dređene radne temperature radi kontrole ulja na način da se vozilo kreće uz primenu retardera dok se ne postigne temperatura ulja od 90 stepeni Celzijusa.
Ukoliko izvršenje obi čnih procedura nije moguće prenosnik treba zagrevati na sledeći način:
•Aktivirati ru čnu parking kočnicu.
•Izabrati opseg brzine “D”.
•Aktivirati glavnu ko čnicu.
•Uključiti motor uz delimično zatvorenu klapnu na 15
-20 sekundi, uz obrtaje 1200 do 1500 obr/min.
•Nakon svake faze zagrevanja kada je prenosnik u neutralnom položaju uklju čiti motor na 1500 do 2000 obr/min u trajanju od 15-30 sekundi.
•Ponoviti nekoliko puta uz promenu opsega brzine “D” i “N”.
NAPOMENA
Max. dozvoljena temperatura ulja u karteru
iznosi 120 ° C (trajno).
U momentu postizanja radne temperature provesti
“ Kontrolu uz radnu temperaturu” (tač. 1.4.2).
150
130 |
C |
|
110
80
50
VDO
001683
- 120 °C
} 90 °C
(VRUĆE)
027726
