LEVEL 6 DMX – BENUTZERHINWEISE UND SPEZIFIKATIONEN
Einführung
Das Level 6 DMX ist eine 6 Kanal
Lichtsteuerkonsole mit Masterregler und LEDAnzeige für die Spannungsversorgung.
Steckernetzteil
Über ein externes Steckernetzteil mit 4 Pin DIN
Stecker (Renkverschluss) wird das Level 6 DMX
mit Spannung versorgt.
Eingangsspannung (Netzteil): 230V -18% bis
+10% (190V - 253V)
Eingangsbuchse der Stromversorgung
Pin 1 = + 9V DC @ 400mA
Pin 2 = 0V
Pin 3 = wird nicht verwendet
Pin 4 = wird nicht verwendet

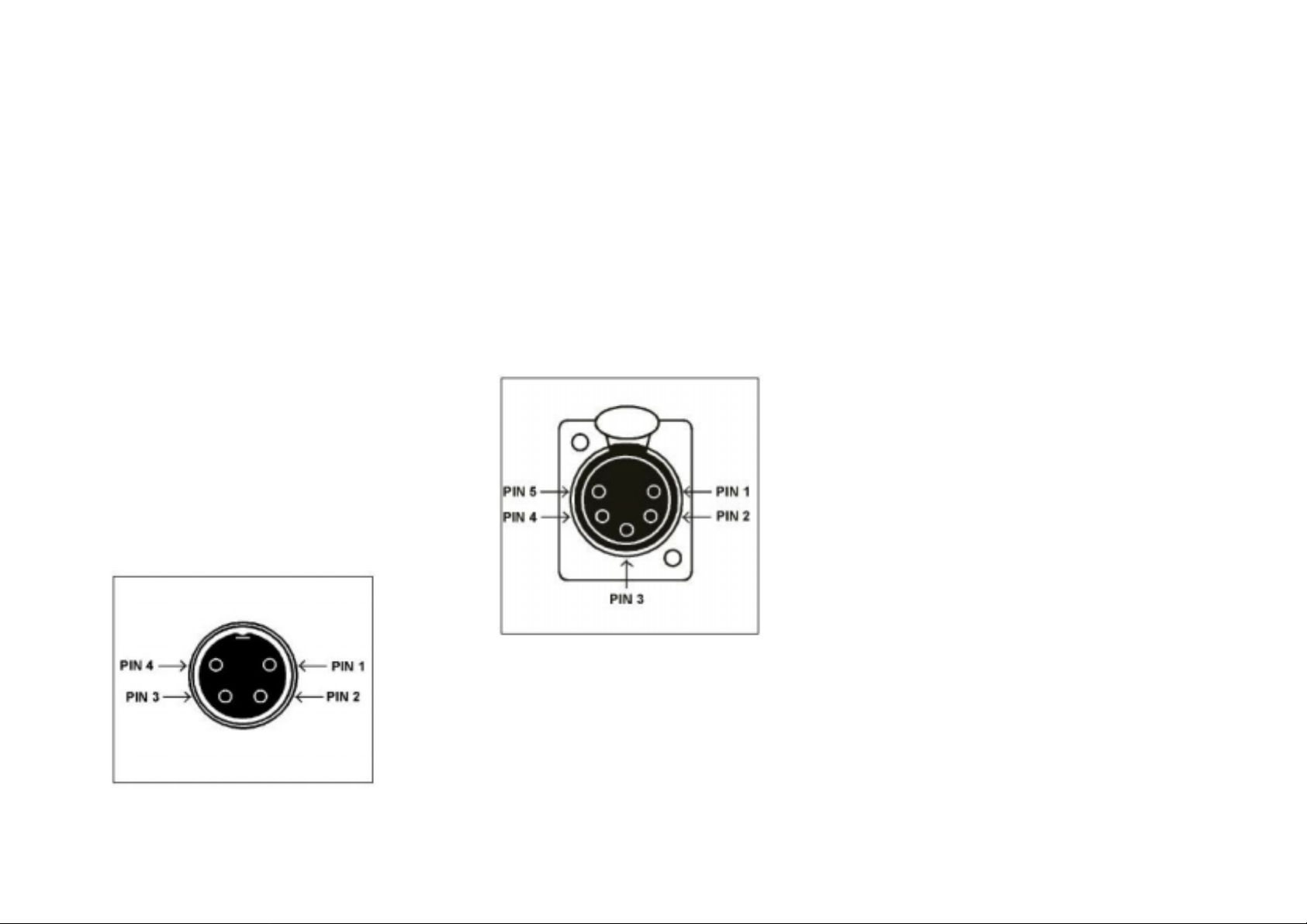

Bild 1: Buchse für Netzteileingang
DMX 512 Ausgang
5 Pin XLR, nicht isoliert, Überspannungsschutz
Daten nur auf den Kanälen 1 – 6.
Pin 1 = 0V Signal Ground
Pin 2 = DMX Daten –
Pin 3 = DMX Daten +
Pin 4 und 5 = wird nicht verwendet
Bild 2: DMX Ausgangsbuchse
Montage und Verwendung
Das Level 6 DMX kann als stehendes Gerät
oder für die Wandmontage verwendet werden.
Bitte nutzen Sie die vorgefertigten
Befestigungsbohrungen für die Wandmontage.
Hinweise
Dieses Gerät ist als professionelle
Lichtsteuerkonsole entwickelt worden und
eignet sich nur für diesen Einsatz. Sie sollten
diese Lichtsteuerkonsole nur unter Aufsicht
eines qualifizierten oder trainierten Anwenders
betreiben.
Zero 88 Lighting Ltd behält sich das Recht vor,
unangekündigte Änderungen, an dem in diesen
Hinweisen beschriebenen Gerät, vorzunehmen.
Für fehlerhafte Angaben in diesen Hinweisen
und Spezifikationen übernehmen wir keine
Haftung.
Ausgabe: 1 German - November 2001
Manual Stock Nr.:
© Zero 88 Lighting Ltd. 2001
Zero 88 Lighting Ltd.
Usk House
Llantarnam Park
Cwmbran
Gwent NP44 3HD
United Kingdom
Tel: +44 (0)1633 838088 *
Fax: +44 (0)1633 867880
e-mail: sales@zero88.com
Web: www.zero88.com
* 24 h Anrufbeantworter
