WWW.ZEPHYRONLINE.COM

PRRD24C1AS PRRD24C2AS PRRD24C2AP PRRD24C2AS-OD

Presrv™ Refrigerator Drawers

EN Use, Care, and Installation Guide

FR Guide d’utilisation, d’entretien et d’installation

PRRD24C1AS

(single zone)

MAR24.0801

PRRD24C2AS

(dual zone)

PRRD24C2AP

(dual zone panel ready)

PRRD24C2AS-OD

(dual zone outdoor)

PRESRV™

REFRIGERATOR

DRAWERS

SINGLE & DUAL ZONE

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

Safety Information ............................................................................4-11

Types of Safety Warnings ................................................................... 4

General Safety ..................................................................................5-7

Save These Instructions ...................................................................... 8

Disposal of Old Appliance................................................................... 8

Before Using Your Appliance ............................................................... 9

Installation of Your Appliance ........................................................... 9-10

Attention .............................................................................................10

Electrical Connection .........................................................................11

Introduction ....................................................................................... 12

List of Materials .................................................................................. 13

Product Specications .....................................................................14-16

Product Summary ..............................................................................14

Parts Identiﬁcation .............................................................................14

Internal Storage Ideas ........................................................................15

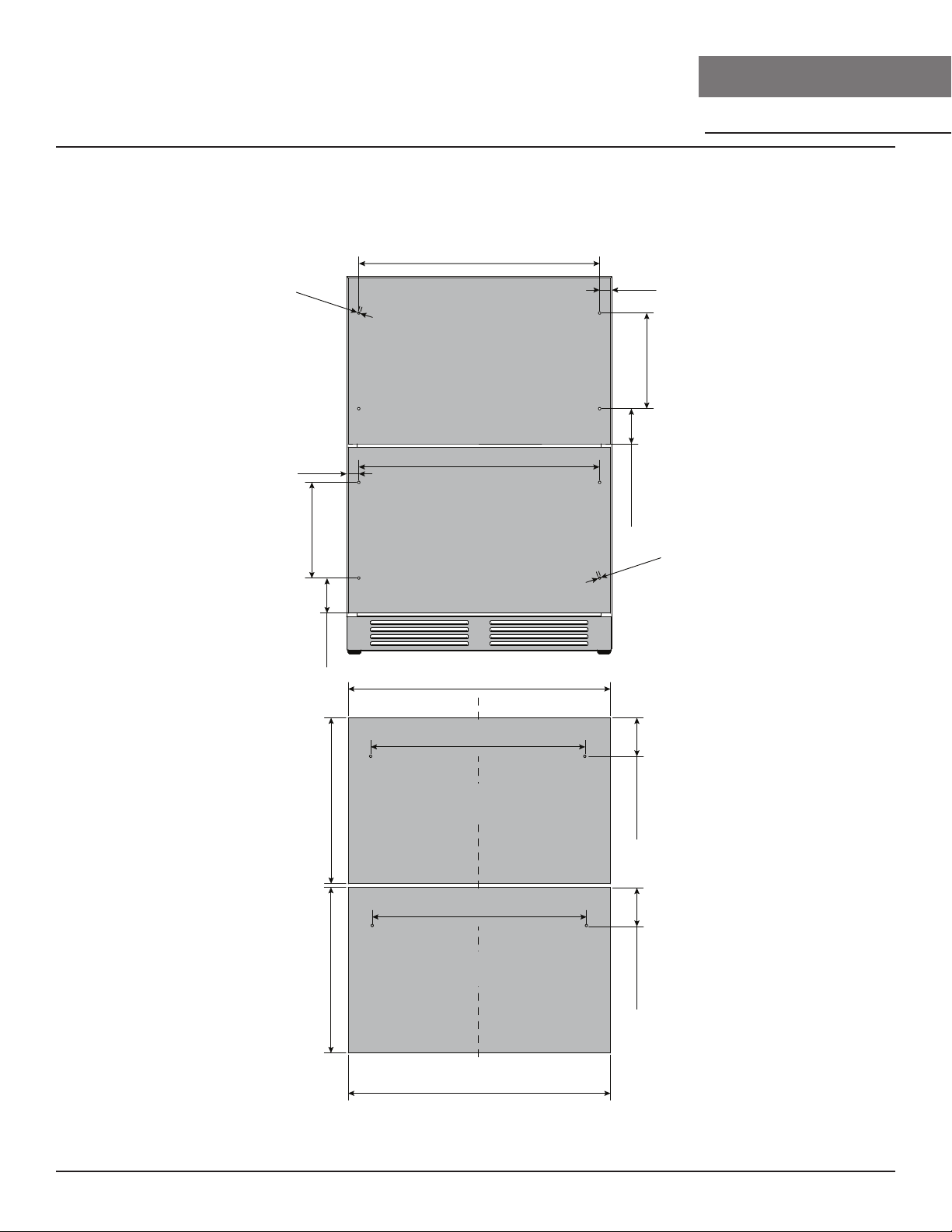

Dimensions ...................................................................................... 15-16

Installation Instructions .................................................................... 17-21

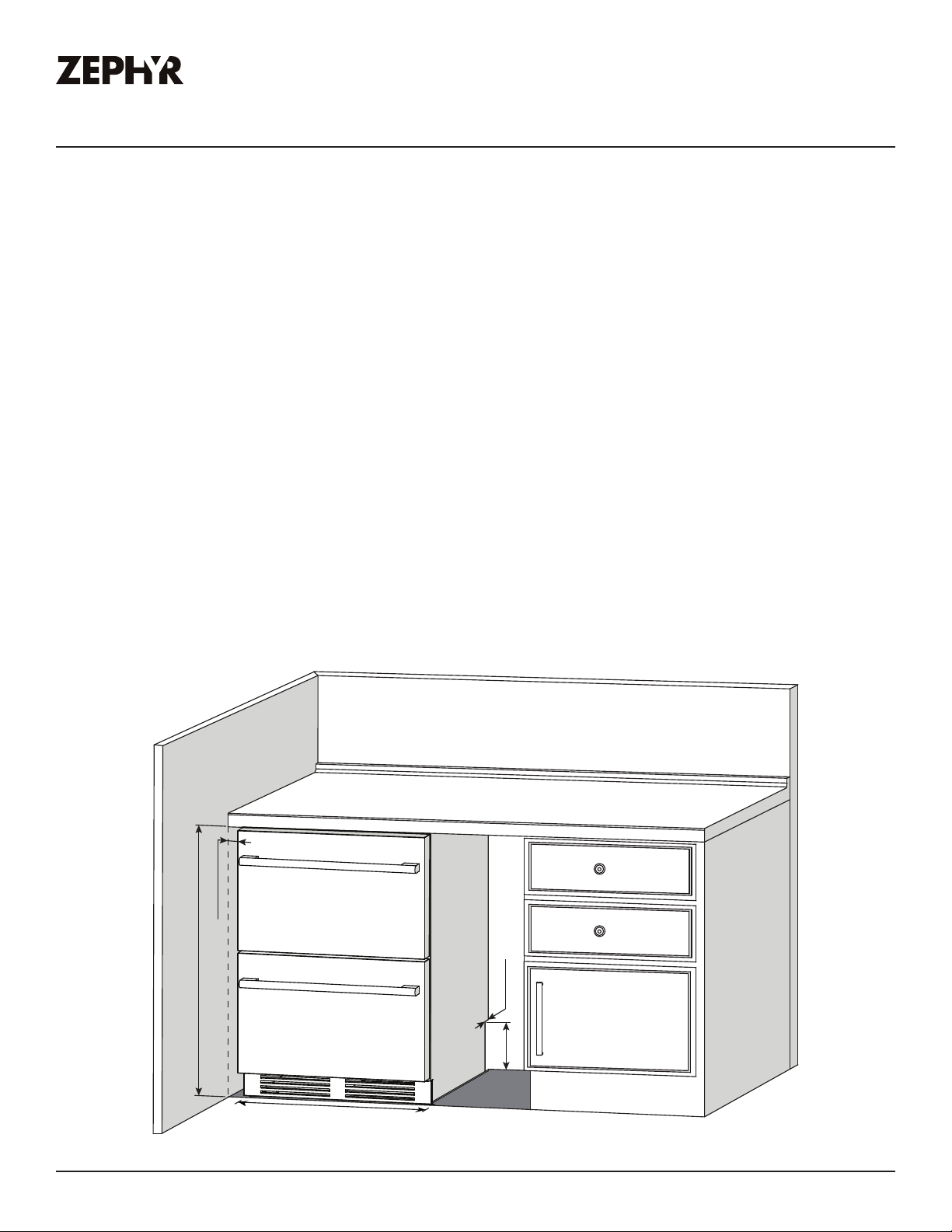

Installation Clearance Requirements ..................................................17

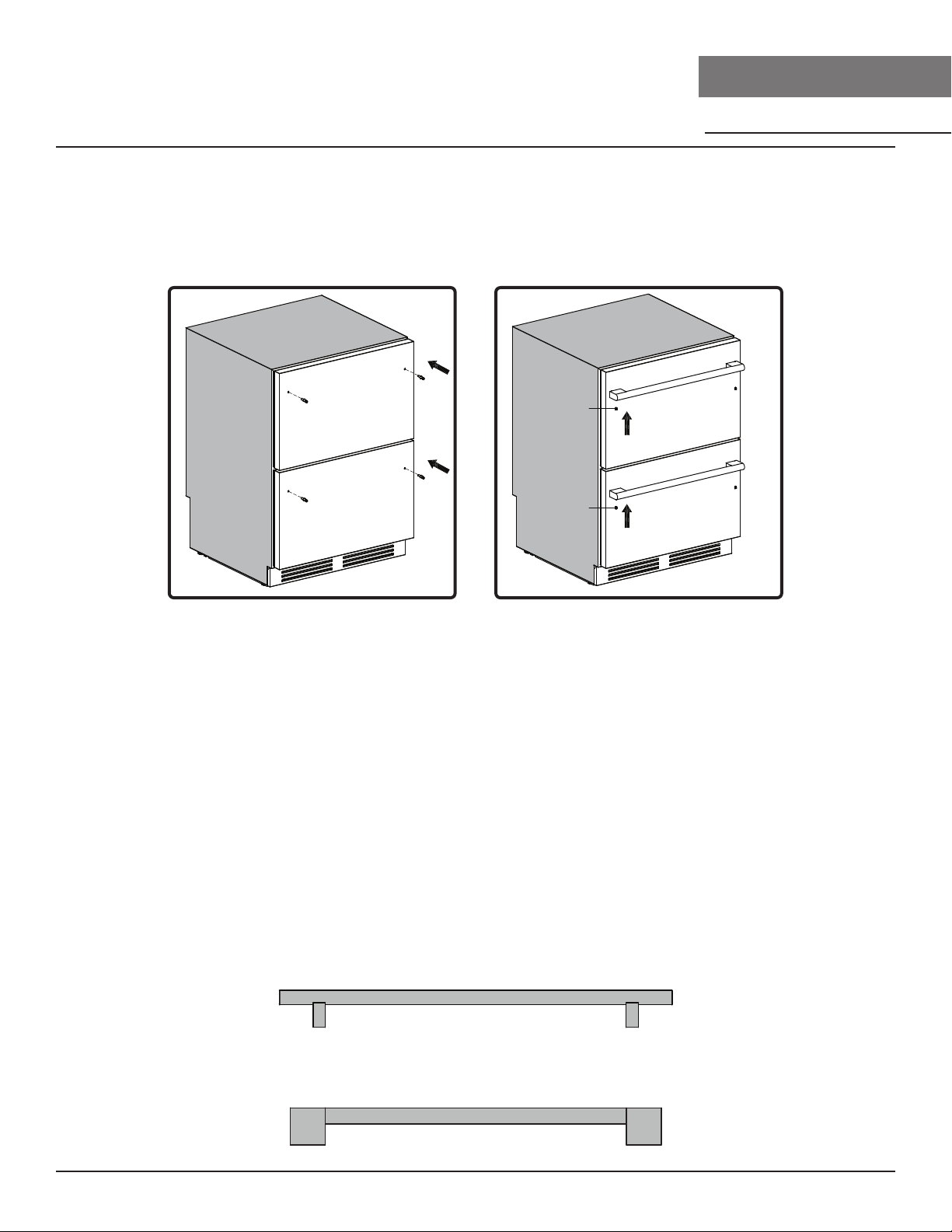

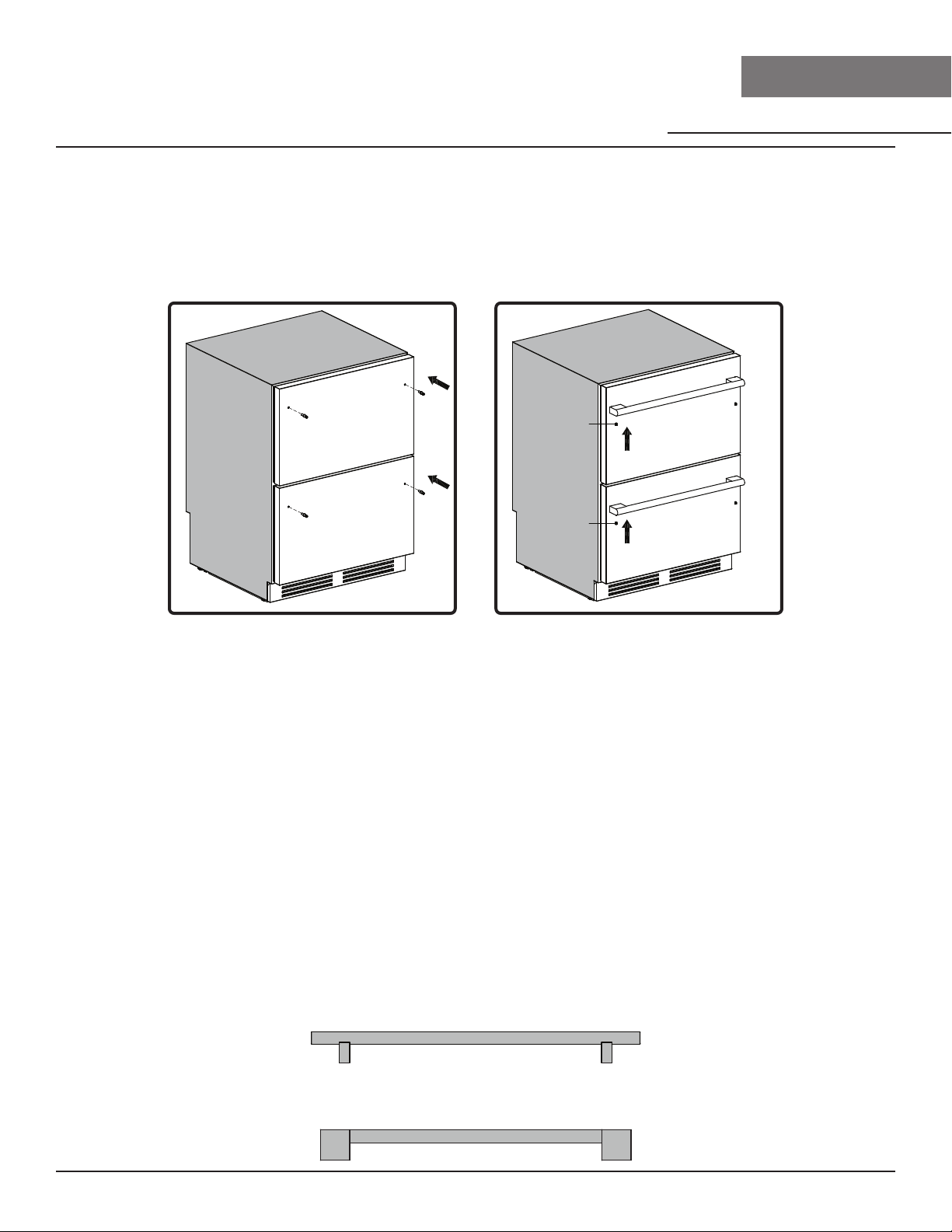

Installing the Drawer Handles .............................................................18

Installing the Drawer Handles and Overlay Panel ............................ 18-19

Installing the Anti-tip Bracket ............................................................. 20

Installing the Silicone Mats and Drawer Tray ......................................21

Installing the Upper and Lower Drawer Dividers ..................................21

Operating Your Appliance ............................................................... 22-24

Using the Control Panel ...................................................................22-23

Demonstration Mode ......................................................................... 23

Sabbath Mode ................................................................................... 24

Drawer Open Alarm ........................................................................... 24

Temperature Alarm ............................................................................ 24

Defrosting .......................................................................................... 24

Care and Maintenance .................................................................... 25-26

Normal Sounds .................................................................................. 25

Cleaning the Unit .............................................................................. 25

Power Failure ..................................................................................... 26

Moving Your Refrigerator Drawers ...................................................... 26

Energy Saving Tips ............................................................................ 26

Troubleshooting............................................................................... 27-28

Limited Warranty ...............................................................................29

Product Registration ...........................................................................30

Contents

Page

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Safety Information

SINGLE & DUAL ZONE

Your safety and the safety of others are very important.

We have provided many important safety messages in this manual for your appliance. Always read

and obey all safety messages.

This is the Safety Alert Symbol. This symbol alerts you to potential hazards that can cause severe

bodily injury or death. All safety messages will follow the Safety Alert Symbol and either the words

“DANGER” “WARNING” or “CAUTION”

REFRIGERATOR

DRAWERS

DANGER

Danger means that failure to heed this safety

statement may result in severe injury or death.

WARNING

Warning means that failure to heed this safety

statement may result in extensive product damage,

serious personal injury, or death.

CAUTION

Caution means that failure to heed this safety

statement may result in minor or moderate

personal injury, property or equipment damage.

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

For your safety, read all instructions carefully before operating the appliance.

General Safety

When using an electrical appliance, basic precautions should

always be followed to reduce the risk of ﬁre, electric shock, and

Safety Information

DANGER

injury to persons.

WARNING

To reduce the risk of ﬁre, electric shock or personal injury, unplug

or disconnect the appliance from the power supply before

servicing.

CAUTION

Flammable refrigerant used! When handling, moving and use of

the refrigerator, make sure to avoid either damaging the

refrigerant tubing, or increasing the risk of a leak.

► Use this appliance only as described in this manual. Other uses not recommended may cause ﬁre,

electric shock or personal injury.

► This appliance is not intended for use by young children or inﬁrm persons unless they have been

adequately supervised by a responsible person to ensure that they can use the appliance safely.

► Young children should be supervised to ensure that they never play with the appliance.

► To protect against the risk of electric shock, NEVER IMMERSE the unit, cord, or plug in water or

spray any other liquid.

► Unplug the appliance from the plug socket when not in use, when moving from one location to

another and before cleaning.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Safety Information

SINGLE & DUAL ZONE

For your safety, read all instructions carefully before operating the appliance.

► To disconnect the appliance, grip the plug and pull it from the wall outlet. Never pull by the cord.

► Never operate the appliance in the presence of explosive and/or ﬂammable fumes.

► Never place the appliance or any of its parts near an open ﬂame, cooking or other heating

appliance.

► Never operate the appliance with a damaged cord or plug, if the product malfunctions, or if it is

dropped or damaged in any manner.

► The use of attachments not recommended by the manufacturer may be hazardous.

► Never operate if the housing is removed or damaged.

► A loose ﬁt between the AC outlet (receptacle) and plug may cause overheating and a distortion of

the plug. Contact a qualiﬁed electrician to replace loose or worn outlet.

REFRIGERATOR

DRAWERS

WARNING

Prop. 65 Warning for California Residents: This product may

contain chemicals known to the State of California to cause

cancer, birth defects, or other reproductive harm.

► Locate the unit away from direct sunlight and sources of heat (stove, heater, radiator, etc.).

► This appliance is CFC and HFC free and contains small quantities of Isobutane (R600a), an

environmentally friendly coolant.

► You must ensure that the cooling circuit is undamaged when installing the appliance. However, if it

becomes damaged, avoid proximity to open ﬁres and heat sources of all kinds. The room in which the appliance is located should be ventilated properly and according to state and local codes.

► Never use an appliance with a damaged circuit.

► Ensure that the ventilation openings to and from a built-in appliance are never blocked or covered.

► No liability will be accepted for any damage caused by misuse of the appliance, or as a result of

repairs carried out by unqualiﬁed person. In this case neither the warranty nor any other liability claims will apply.

Refrigerator Drawers Use, Care, and Installation Guide

Safety Information

ZEPHYRONLINE.COM

For your safety, read all instructions carefully before operating the appliance.

WARNING

Never operate any other electrical appliance inside this

appliance.

► Never attempt to repair or replace any part of your appliance unless it is speciﬁcally

recommended in this manual. All other servicing should be referred to a qualiﬁed technician.

► Replace all access panels before operating.

► Use two or more people to move and install the appliance. Failure to do so can result in back or

other injury.

► Never clean appliance parts with ﬂammable liquids. These fumes can create a ﬁre hazard or

explosion. Never store or use gasoline or other ﬂammable vapors and liquids in the vicinity of this or any other appliance. The fumes can create a ﬁre hazard or explosion.

► Never connect or disconnect the electric plug with wet hands.

► It is recommended that a separate circuit, serving only your appliance be provided. Use

receptacles that cannot be turned o by a switch or pull chain.

WARNING

To reduce the risk of ﬁre, electric shock or personal injury, unplug

or disconnect the appliance from the power supply before

servicing.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Safety Information

SINGLE & DUAL ZONE

For your safety, read all instructions carefully before operating the appliance.

REFRIGERATOR

DRAWERS

Save These Instructions

If you are experiencing problems, check the Troubleshooting Guide at the back of this manual. It lists causes of minor operating problems that you can correct yourself.

Disposal of Old Appliance

Dispose of your appliance packaging properly. Refrigeration equipment must be properly disposed of in a way which protects the environment. This applies to your old appliance and to your new unit once it has reached the end of its service life.

WARNING

Please ensure that old, worn appliances are rendered unusable

before disposal by removing the plug, cutting the power cable,

and removing or destroying any snap fastenings or bolts. You will

thus prevent children from locking themselves in the appliance

during play (risk of suocation) or endangering their lives in any

other way.

► Risk of child entrapment. Before you throw away your old refrigerator or freezer, take o the doors

and leave the shelves in place so that children may not easily climb inside.

► The appliance must not be disposed with normal household waste collection.

► The coolant circuit, particularly the heat exchange at the back/bottom of the unit, must not be

damaged.

► The symbol on the product or its packaging indicates that this product is not to be handled

as normal household waste but is to be taken to a recycling collection point for electrical and electronic goods. By correctly disposing of this product you are contributing to the protection of the environment. Improper disposal endangers health and the environment. Further information about the recycling of the product may be obtained from your town hall or local waste collection department.

Refrigerator Drawers Use, Care, and Installation Guide

Safety Information

ZEPHYRONLINE.COM

For your safety, read all instructions carefully before operating the appliance.

Before Using Your Appliance

► Remove all exterior and interior packing.

► Before connecting the appliance to the power source, let it stand upright for approximately 2

hours. This will reduce the possibility of a malfunction in the cooling system caused by handling during transportation.

► Clean the interior surface with warm water using a soft cloth.

Installation of Your Appliance

WARNING

Do not store or install the appliance in direct sunlight. Indoor

appliances are suitable only for indoor use, and outdoor

appliances can be used both indoors and outdoors.

► The appliances are designed for either built-in, or free-standing installation.

► Place your appliance on a ﬂoor that is strong enough to support it when it is fully loaded. To level

your appliance, adjust the 4 legs until level.

► Locate the appliance away from direct sunlight and sources of heat (stove, heater, radiator,

etc.). Direct sunlight may aect the acrylic coating and heat sources may increase electrical consumption. Extreme cold ambient temperatures may also cause the unit not to perform properly.

► Never place the unit in damp areas.

► Plug the appliance into an exclusive, easily accessible electrical socket.

► Any questions concerning power and/or electrical connection should be directed towards a

qualiﬁed electrician or an authorized products service center.

► The air vent at the front of the appliance must never be covered or blocked in any way.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Safety Information

SINGLE & DUAL ZONE

For your safety, read all instructions carefully before operating the appliance.

► The appliance must be installed to all electrical connections in accordance with state and local

codes.

► Use two or more people to move and install the refrigerator. Failure to do so can result in back or

other injury.

► The refrigerator may experience decreased cooling eciency if air ﬂow is restricted due to a fully

loaded cabinet.

► Install the refrigerator in a well-ventilated area where the ambient temperature is above 50ºF and

below 109ºF. For outdoor models, make sure the ambient temperature range is between 50ºF to 115ºF

► The appliance is intended to be used in household and similar applications such as catering and

similar non-retail applications.

REFRIGERATOR

DRAWERS

Attention

► Never overload the cabinet.

► Never open the drawers unless necessary.

► Never cover drawers with aluminum foil or any other shelf material which may prevent air

circulation.

► Should the appliance be left empty for long periods, it is suggested that the appliance be

unplugged, and, after careful cleaning, leave the drawers ajar to allow air to circulate inside the cabinet in order to avoid possible condensation, mold or odors from forming.

WARNING

The refrigerator drawers are top heavy and may present a tip

over hazard, especially when doors are open. These appliances

must be secured with anti-tip brackets to prevent tipping

forward. Please follow the installation instructions on how to

secure the refrigerator drawers.

Refrigerator Drawers Use, Care, and Installation Guide

Safety Information

ZEPHYRONLINE.COM

For your safety, read all instructions carefully before operating the appliance.

Electrical Connection

Check that the voltage marked on the product corresponds with your supply voltage.

WARNING

Improper use of the grounded plug can result in the risk of

electrical shock. If the power cord is damaged, have it replaced

by a qualiﬁed electrician or an authorized service center.

This appliance should be properly grounded for your safety. The power cord of this appliance is equipped with a three-pin plug which mates with standard three-pin wall outlets to minimize the possibility of electrical shock.

Never under any circumstances cut or remove the third ground prong from the power cord supplied. For personal safety, this appliance must be properly grounded.

Have the wall outlet and circuit checked by a qualiﬁed electrician to make sure the outlet is properly grounded. When a standard two-pin wall outlet is encountered, it is your responsibility and obligation to have it replaced with a properly grounded three-pin wall outlet.

To prevent accidental injury, the cord should be secured behind the appliance and not left exposed or dangling.

The appliance should always be plugged into its own individual electrical outlet which has a voltage rating that matches the rating label on the appliance. This provides the best performance and also prevent overloading wiring circuits that could cause a ﬁre hazard from overheating. Never unplug the appliance by pulling the power cord. Always grip the plug ﬁrmly and pull straight out from the receptacle. Repair or replace immediately all power cords that have become frayed or otherwise damaged. Never use a cord that shows cracks or abrasion damage along its length or at either end. When moving the appliance, be careful not to damage the power cord.

Never use your appliance with an extension cord unless this cord has been checked and tested by a qualiﬁed technician or service person. The extension cord must be a UL/CUL Listed, 3-wire grounding extension cord that has a grounding plug and outlet and that the electrical rating of the cord is 115 volts and at least 10 amperes.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Introduction

SINGLE & DUAL ZONE

Thank you for purchasing your Zephyr refrigerator. Zephyr is dedicated to developing products that will enhance your lifestyle with superior quality and distinctive features. Please visit www.zephyronline.com for more information on your product and other Zephyr products.

This manual contains important information regarding the proper installation, use, and maintenance of your refrigerator. Following this manual will ensure that your product will work at its peak performance and eciency.

For Your Records

Please write down the model number and serial number below for future reference. Both numbers are located on the rating label on the back of your unit and inside the the unit towards the bottom of the cabinet and are needed to obtain warranty service. You may also want to staple your receipt to this manual as it is the proof of your purchase and may also be needed for service under warranty.

REFRIGERATOR

DRAWERS

Model Number:

Serial Number:

Date of Purchase:

To better serve you, please do the following before contacting customer service:

If you received a damaged product, immediately contact the retailer or dealer that sold you the product.

► Read and follow this instruction manual carefully to help you install, use and maintain your

refrigerator.

► Read the troubleshooting section of this manual as it will help you diagnose and solve common

issues.

► Visit us on the web at http://www.zephyronline.com to download product guides, additional

troubleshooting resources and up-to-date information.

► If you need warranty service, our friendly customer service representatives are available on our

website at http://zephyronline.com/contact.

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

List of Materials

Quantity

Part

Contemporary drawer handles (PRRD24C1AS only)

Spare handle screws (M6*6) (PRRD24C1AS only)

Pro drawer handles (PRRD24C2AS & PRRD24C2AS-OD only)

Spare handle screws (M6*10) (PRRD24C2AS & PRRD24C2AS-OD only)

Handle screws (excludes PRRD24C2AP)

PRHAN-Cxxx handle screws (M4*20) (PRRD24C2AP only)

PRHAN-Cxxx ﬂat washers (Φ4.3*Φ8*0.5, M4) (PRRD24C2AP only)

PRHAN-Cxxx spring washers (Φ4*1.1, M4) (PRRD24C2AP only)

Self-tapping screws (ST4*45) (PRRD24C2AP only)

M3 Allen key (hex key) (excludes PRRD24C2AP)

Anti-tip bracket

Double-sided tape

Self-tapping screws (ST4*12)

Upper & lower drawer dividers

Upper drawer tray

Upper & lower silicone drawer mats (excludes PRRD24C1AS)

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Top View

Door Handle (PRRD24C2AS & PRRD24C2AS-OD)

Control Panel

Drawer Divider

Refrigerator Drawer

Refrigerator Cabinet

Stainless Steel Front

Front View

(PRRD24C1AS)

Door Handle (PRRD24C1AS)

Front View

(PRRD24C2AS, PRRD24C2AS-OD,

& PRRD24C2AP)

Front Vent

Leveling Legs

Sensor

Internal Fan

Product Specications

REFRIGERATOR

SINGLE & DUAL ZONE

Product Summary

This appliance requires a standard 115/120 Volt AC~60Hz electrical ground outlet.

DESCRIPTION OF PRODUCT Presrv™ Single Zone Refrigerator Drawers

Presrv™ Dual Zone Refrigerator Drawers Presrv™ Dual Zone Panel Ready Refrigerator Drawers Presrv™ Dual Zone Outdoor Refrigerator Drawers

MODEL & GROSS WEIGHT (lb) PRRD24C1AS: 150lb

PRRD24C2AS: 152lb VOLTAGE/FREQUENCY AC 115/60Hz AMPERAGE 1.5A COLOR PRRD24C1AS: Black Cabinet with White Drawers

PRRD24C2AS: Black Cabinet with Stainless Steel Drawers

PRRD24C2AP: Black Cabinet with Stainless Steel Drawers

PRRD24C2AS-OD: Stainless Steel Cabinet with Stainless

Steel Drawers

STORAGE CAPACITY* PRRD24C1AS: 5.4 cubic ft

PRRD24C2AS: 5.1 cubic ft REFRIGERANT R600a TEMPERATURE RANGE 33°F - 65°F DIMENSIONS (HxWxD) 33-7/8’’ X 23-7/8’’ X 24’’ WEIGHT CAPACITY (lb) 66lb per drawer

*Storage capacity is based on standard 12 oz. cans and 750 ml. Bordeaux-style wine bottles.

PRRD24C2AP: 134lb PRRD24C2AS-OD: 148lb

PRRD24C2AP: 5.1 cubic ft PRRD24C2AS-OD: 5.1 cubic ft

DRAWERS

Parts Identication

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

12 can + 48 wine bottle capacity

or 12 cans + 35 wine bottle capacity

132 can capacity 77 beer bottle + 12 can capacity

Upper Drawer

Lower Drawer

Upper Drawer

30 wine bottles

(max. Ø 3”)

20 wine bottles

(max. Ø 3-

1/2

”)

12 cans

36 cans x 2

24 cans x 2

12 cans

49 beer bottles

28 beer bottles

12 cans

18 wine bottles

(max. Ø 3”)

or 15 wine bottles

(max. Ø 3-

1/2

”)

Internal Storage Ideas

Product Specications

Dimensions

Refrigerator Drawers Use, Care, and Installation Guide

21-3/16” (PRRD24C2AS &

PRRD24C2AS-OD)

22” (PRRD24C1AS)

23-7/8”

Top View

19-3/4”

17-13/16”

25-15/16”

24”*

7/16”

21-

9-5/8”**

40-1/2”

43-1/2”

19”

17-1/2”

22”

33-7/8” - 34-7/8”

4-3/4”

6-1/16”

1”

7-5/8”

* PRRD24C2AP: Depth with 3/4” thick overlay panel ** Maximum clearance height inside drawers is 12”

16-1/2”

Side View

10-7/16”

9-5/8”**

14-15/16”14-15/16”

PRESRV™

Product Specications

REFRIGERATOR

DRAWERS

SINGLE & DUAL ZONE

Dimensions

The dimensions below are speciﬁcally for the wood overlay panel for the model, PRRD24C2AP.

21-

5/8”

1/4”

Panel-ready Door

5/8”

1”

21-

1”

5/8”

3-1/8”

Panel-ready Door

8-5/8”

1/4”

1/8”

23-3/4”

19-1/4”

Overlay Panel

3-1/2”3-1/2”

19-1/4”

Overlay Panel

14-15/16”

15/16”

14-

(optional Zephyr handle screw holes*)

Panel Thickness: 5/8” - 3/4”

(optional Zephyr handle screw holes*)

Panel Thickness: 5/8” - 3/4”

C/L

3/4”

23-

* Hole locations are compatible with Zephyr

handle accessory models PRHAN-Cxxx

Refrigerator Drawers Use, Care, and Installation Guide

Installation Instructions

ZEPHYRONLINE.COM

Installation Clearance Requirements

When installing the refrigerator drawers under a counter, follow the recommended spacing dimensions shown.

► The recessed lower back section has a height of 7-5/8” and depth of 1” to accommodate the

electrical plug.

► An installation next to a wall will require a minimum 1/4” clearance.

► The cabinet should allow at least 24” for the width and 34” for the height to accommodate the

refrigerator drawers.

► The power cable is located on the back right of the unit and has a length of 78-3/4” to

accommodate multiple outlet locations.

► Once you are ready to install the unit, you must adjust the feet to level the refrigerator drawers.

An improperly leveled drawer may not close properly.

► This refrigerator can be fully built-in to cabinetry and does not require any additional clearances

besides what is referenced below.

► The installation should allow the unit to be pulled forward for servicing, if necessary.

1/4” min.

34” min.

1”

7-5/8”

24”

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Set Screw

Installation Instructions

SINGLE & DUAL ZONE

REFRIGERATOR

DRAWERS

Installing the Drawer Handles

The following instructions for installing the drawer handles apply only for the models, PRRD24C1AS, PRRD24C2AS, and PRRD24C2AS-OD. The contemporary handles replacement part number per handle is 50280011, and the part number for each pro handle is 50280012.

1. Secure (4) handle screws onto the drawers.

2. Install handles onto the drawers. Using the hex key, tighten the (2) set screws on the bottom of each panel.

Installing the Drawer Handles and Overlay Panel

Drawer handles are not included with the panel ready model, PRRD24C2AP. You may choose your own handles that match your cabinetry, or you may purchase Zephyr contemporary or pro handles. The part numbers are listed below. NOTE: These handles are not compatible with PRRD24C1AS, PRRD24C2AS, and PRRD24C2AS-OD.

Zephyr Presrv Contemporary Handles

Part #: PRHAN-C101 Part #: PRHAN-C102 Part #: PRHAN-C104

Zephyr Presrv Pro Handle

Part #: PRHAN-C001 Color: Stainless Steel

Color: Stainless Steel Color: Brushed Gold Color: Matte Black

Refrigerator Drawers Use, Care, and Installation Guide

Installation Instructions

Screws

(M4*20) screws

Spring washers

Flat washers

ZEPHYRONLINE.COM

Installing the Drawer Handles and Overlay Panel

The following instructions for installing the drawer handles and overlay panel apply only for the model, PRRD24C2AP. You may install your own handle onto the wood overlay panel. Take care to measure and drill the handle screw holes accurately and source the appropriate screws (not included) unless using Zephyr PRHAN-Cxxx accessory handles.

1. Custom Handles: Drill (2) holes per

2. Pull out the drawer and push aside the

overlay panel to install the handles. Refer to page 16 for measurements. Install each of the handles onto the overlay panels by (2) screws.

door gasket to reveal screw holes where (4) ST4*45 screws will be inserted per overlay panel.

1. Zephyr Handles: Drill (2) holes counterbore per overlay panel to install the handles. Install each of the handles onto the overlay panels by (2) M4*20 screws, spring washers, and ﬂat washers.

3. Clamp the overlay panel with the drawer door ﬁrmly with bar clamps and screw (4) self-tapping screws for each overlay panel. Make sure the overlay panel is completely secured.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

H+2mm

Installation Instructions

Installing the Anti-tip Bracket

Underneath a Countertop

REFRIGERATOR

DRAWERS

SINGLE & DUAL ZONE

1. Attach the left and right anti-tip brackets onto the refrigerator drawers with 3M tape.

2. Push the refrigerator drawers against the wall or cupboard.

Freestanding Against a Wall

3. Pull out the upper drawer and secure the left and right anti-tip brackets with (2) ST4*12 screws each.

1. Attach the left and right anti-tip brackets onto the refrigerator drawers with 3M tape.

2. Push the refrigerator drawers against the back wall.

3. Secure the left and right anti-tip brackets with (2) ST4*12 screws each to the back wall at the back of the refrigerator.

Refrigerator Drawers Use, Care, and Installation Guide

Installation Instructions

Short

Long

Short

Long

Anchor

point

ZEPHYRONLINE.COM

Installing the Silicone Mats and Drawer Tray

Place the upper and lower silicone mats and transparent drawer tray in their respective areas in the refrigerator drawers. With the silicone mats, your contents will less likely slip and make cleanup easier. The silicone mats are not available for PRRD24C1AS. The replacement part numbers for the silicone mats are 54290001 (upper) and 54290002 (lower) and 56130056 for the transparent drawer tray.

Upper Silicone Mat

Lower Silicone Mat

Transparent Drawer Tray

Installing the Upper and Lower Drawer Dividers

The upper and lower drawer dividers allow you to organize your contents easier. The upper drawer divider can slide left and right, front and back, for multiple arrangement options.

Upper Drawer

Lower Drawer

1. Pull out the upper drawer and hold the upper drawer divider at a 45 degree angle as shown above.

2. Place the divider inside the upper drawer and rotate the divider 45 degrees to the left until aligned correctly.

1. Pull out the lower drawer and

2. Align the drawer with the anchor

Refrigerator Drawers Use, Care, and Installation Guide

place the divider in the middle of the drawer.

points and push the ends down.

PRESRV™

Qui ck Chil l

Uppe r Zone Lo wer Zone

Qui ck Chil l

Pre set Tempe ratur e Mode s

Operating Your Appliance

SINGLE & DUAL ZONE

REFRIGERATOR

DRAWERS

If the unit is unplugged, power lost, or turned o, you must wait 3 to 5 minutes before restarting the unit. If you attempt to restart before this time delay, the appliance may not start and will not keep the last set temperature.

Using the Control Panel

The refrigerator drawers have a temperature range from 33ºF-65ºF.

Power Button Press and hold this button for three seconds to power your unit on or o. While the unit is on, the R “Compressor Running” light may illuminate to indicate the internal compressor is active. After powering o, all button lights will stay o. Once any button is touched, the power button will illuminate for ﬁve seconds.

Quick Chill Press this button to activate the Quick Chill setting. The LED indicator will ﬂash 5 times before setting the temperature to 33ºF. After 24 hours or if the Quick Chill button is pressed again, the unit will return to the termpature setting prior to entering Quick Chill.

NOTE: For dual zone models, pressing Quick Chill once will activate the upper zone, and the

upper zone display will ﬂash 5 times before setting the temperature to 33ºF. Pressing the Quick Chill button again while the display is ﬂashing will enable Quick Chill in the lower zone.

Interior Light Press this button to cycle through the dierent internal light settings. The lights, display window, and button colors will be aected. There are three light settings: Cloud White, Deep Blue and Amber. To turn the lights o and on, press and hold the Interior Light button for three seconds.

Decrease Temperature Press this button to decrease the temperature by one (1) degree increments. 33ºF is the lowest available temperature on this unit.

Increase Temperature Press this button to increase the temperature by one (1) degree increments. 65ºF is the highest available temperature on this unit.

ºF/ºC Selector

Hold the Increase and Decrease Temperature buttons at the same time for three seconds to switch the display temperature.

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

Preset Temperature Modes

Pressing these buttons will activate their preset temperature setting. Their respective LED indicator will illuminate and the display window will ﬂash 5 times before the temperature sets.

The default temperature for each preset temperature can be adjusted by pressing the Increase or Decrease Temperature buttons while the display is ﬂashing. The default temperature and adjustable temperature range is listed below for each mode.

If the preset temperature mode is enabled, pressing the Increase or Decrease Temperature buttons will exit the preset temperature mode, allowing manual control over the temperature.

NOTE: For dual zone models, pressing one of the preset temperature modes once will activate

the upper zone, and the upper zone display ﬂash 5 times before the temperature sets. Pressing one of the preset temperature modes again while the display is ﬂashing will enable that mode for the lower zone.

Produce Mode

Operating Your Appliance

► Default temperature: 39ºF ► Adjustable temperature range: 36ºF - 41ºF

Beverage Mode

► Default temperature: 34ºF ► Adjustable temperature range: 34ºF - 40ºF

Wine Mode

► Default temperature: 50ºF ► Adjustable temperature range: 40ºF - 65ºF

NOTE: The refrigerator drawers is equipped with a memory function. If power is suddenly lost,

the previous setting will be saved, and the refrigerator drawers will return to this setting once power is restored.

Demonstration Mode

In this mode, the compressor and fans never turn on but all other functions remain enabled. When in Demonstration Mode, the “R” indicator light will slowly blink indicating it is in Demonstration Mode.

To enable or disable Demonstration mode, press and hold the Interior Light button and tap the Decrease Temperature button twice. For dual zone models, use the left side Decrease Temperature button.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Operating Your Appliance

SINGLE & DUAL ZONE

REFRIGERATOR

DRAWERS

Sabbath Mode

Sabbath mode disables system responses to user-initiated activities and all external functions, including lighting, display and audible alarms. The unit will still maintain internal temperatures and set points.

To enable or disable Sabbath mode, press and hold the Interior Light and tap the Increase Temperature button twice. For dual zone models, use the left side Increase Temperature button. The interior light and control display will go dark, excluding the Interior Light and Increase Temperature buttons until the user disables Sabbath mode.

NOTE: Although the display will not be visible, the temperature settings will remain active and

preserve the internal temperature. Sabbath mode will remain active until it is disabled by the user.

Drawer Open Alarm

After 3 minutes of the drawers being open, an alarm will sound and the display will ﬂash with 00.

Temperature Alarm

If the interior temperature is higher than 73ºF (23ºC), “HI” is shown on the temperature control panel and the temperature alarm will sound continuously after one hour. This indicates that the inner temperature is too high. If the inner temperature is lower than 23ºF (-5ºC), “LO” is shown on the temperature display panel and the temperature alarm will sound continuously after 15 minutes. If one of these situations occur, please reference the troubleshooting section for support.

Defrosting

The refrigerator drawers is designed with an automatic defrost system. However, on colder settings, some frost may build up. Additionally, the more humid the ambient conditions, the more frost may build up. Keep the drawers closed as much as possible and avoid opening the drawers unnecessarily to minimize frost build-up.

If frost is preventing the drawers from closing properly, you may need to power the unit o until the frost melts (possibly up to 24 hours). Use a soft absorbent towel to dry the unit.

Refrigerator Drawers Use, Care, and Installation Guide

Care and Maintenance

ZEPHYRONLINE.COM

Normal Sounds

Your new refrigerator may make sounds that are not familiar to you. Most of the new sounds are normal. Hard surfaces like the ﬂoor or walls can make the sounds seem louder than they actually are. The following describes the kinds of sounds that might be new to you and what may be making them.

► Rattling noises may come from the ﬂow of the refrigerant or the water line.

► Items stored on top of the refrigerator drawers can also make noises.

► The high eciency compressor may make a pulsating or high-pitched sound.

► Water running from the evaporator to the water bin may make a splashing sound.

► As each cycle ends, you may hear a gurgling sound due to the refrigerant ﬂowing in your

refrigerator.

► You may hear air being forced over the condenser by the condenser fan.

Cleaning the Unit

Periodic cleaning and proper maintenance will ensure eciency, top performance, and long life.

Interior Cleaning

1. Disconnect power to the unit.

2. Open the drawers and remove the divider, tray, and silicone mats. Clean the tray and silicone mats in the sink.

3. With a clean cloth, wipe down the interior of the unit.

4. Reinsert the dividers, tray, silicone mats and contents.

5. Reconnect power to the unit.

Exterior Cleaning

The drawers and cabinet may be cleaned with a mild detergent and lukewarm water solution such as two (2) tablespoons of baking soda to one (1) quart of water. Do not use solvent based or abrasive cleaners. Use a soft sponge and rinse with clean water. Wipe with a soft clean towel to prevent water spotting. If the drawer panel is stainless steel, it can discolor when exposed to chlorine gas and moisture. Clean stainless steel with a cloth dampened with a mild detergent and warm water solution. Never use an abrasive or caustic cleaning agent.

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Care and Maintenance

SINGLE & DUAL ZONE

REFRIGERATOR

DRAWERS

Power Failure

Most power failures are corrected within a few hours and should not aect the temperature of your appliance if you minimize the number of times the drawers are opened. If the power is going to be o for a longer period of time, you need to take the proper steps to protect your contents.

Moving Your Refrigerator Drawers

► Remove all items.

► Turn the adjustable leg all the way up (clockwise) to the base to avoid damage.

► Tape the drawers shut.

► Be sure the appliance stays secure in the upright position during transportation. Also protect

outside of appliance with a blanket, or similar item.

Energy Saving Tips

► The appliance should be located in the coolest area of the room, away from heat producing

appliances, and out of the direct sunlight.

► Ensure that the unit is adequately ventilated. Never cover air vents.

► Only open the drawers for as long as necessary.

Refrigerator Drawers Use, Care, and Installation Guide

Troubleshooting

ZEPHYRONLINE.COM

Possible Problem Possible Cause Solutions

Ensure the appliance is plugged in and the power outlet has power.

Replace the broken fuse or reset the breaker.

See the Operating Your Appliance section and verify if Sabbath mode is disabled.

Adjust the set temperature.

Keep the appliance away from sunshine or other heat sources.

Close the drawer tightly and do not open the drawer too frequently or for a long period of time.

Ensure the drawer gasket is not loose.

See the Operating Your Appliance section and verify if Demonstration mode is disabled.

Read and follow the “Installation Clearance Requirements” in the Installation Instructions section.

Open space in the cabinet to allow air ﬂow.

Run the refrigerator at the appropriate ambient temperature.

Ensure the drawer gasket is not loose.

Close the drawer tightly and do not open the drawer too frequently or for a long period of time.

Read and follow the “Installation Clearance Requirements” in the Installation Instructions section.

Make sure the drawer is completely closed.

The appliance does not operate.

The appliance is not cold enough.

The appliance turns on and o frequently.

Not plugged in.

The appliance is turned o. Turn on the appliance. The circuit breaker tripped or has a

blown fuse.

Sabbath mode may be enabled.

Temperature control setting is too high.

External environment may require a higher setting.

The drawer is opened too frequently or for long periods of time.

The drawer gasket is not sealed properly.

Demonstration mode may be enabled.

The cooler does not have sucient ventilation.

The cooler has restricted air ﬂow due to too much storage.

The room temperature is hotter than normal.

The drawer gasket is not sealed properly.

The drawer is opened too frequently or for long periods of time.

The cooler does not have sucient ventilation.

The drawer is not closed completely

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Troubleshooting

Possible Problem Possible Cause Solutions

The body of the appliance is electriﬁed.

Frost is forming in the appliance.

The appliance makes too much noise.

The drawer will not close properly.

The unit is not properly grounded.

The environment is too humid. The ambient temperature is too low.

The drawer is being opened too frequently.

The rattling noise may come from the ﬂow of the refrigerant, which is normal. As each cycle ends, you may hear gurgling sounds caused by the ﬂow of refrigerant in the appliance.

Contraction and expansion of the inside walls may cause popping and cracking noises.

The unit is not level or is touching another appliance.

The appliance is not level.

The drawer gasket is not installed correctly.

The gasket is dirty. Clean the drawer gasket. The shelves are out of position. Install the shelves correctly.

Contact your local electrician to test your electrical grounding system.

The unit uses an ‘auto-defrost’ system, under certain conditions, manual defrosting may be required. If frost builds up, you can try running the refrigerator on a warmer temperature setting, minimizing the number of times you open the drawer or unplugging the unit to allow the frost to melt.

It is normal that as each cooling cycle ends, you may hearing ratting or gurgling sounds caused by the ﬂow of refrigerant in the appliance. The high eciency compressor may make a pulsating or high pitched sound.

Some popping or cracking noises are normal. They are caused by expansion and contraction of the inside walls due to temperature changes.

Check to make sure the cooler is level and that it is non in contact with another appliance or furniture.

Make sure the appliance is on a level surface.

Make sure the drawer gasket is properly installed.

REFRIGERATOR

DRAWERS

SINGLE & DUAL ZONE

Refrigerator Drawers Use, Care, and Installation Guide

ZEPHYRONLINE.COM

Limited Warranty

Zephyr Ventilation, LLC (referred to herein as “we” or “us”) warrants to the original consumer purchaser (referred to herein as “you” or “your”) of Zephyr products (the “Products”) that such Products will be free from defects in materials or workmanship as follows:

Five Year Limited Warranty for Compressor: For five

years from the date of your original purchase of the Products, we will provide, free of charge, compressor parts to replace those that failed due to manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or replace parts before we elect to replace the Products.

Two Year Limited Warranty for Parts: For two years from the date of your original purchase of the Products, we will provide, free of charge, Products or parts (including LED light bulbs, if applicable) to replace those that failed due to manufacturing defects subject to the exclusions and limitations below. We may choose, in our sole discretion, to repair or replace parts before we elect to replace the Products.

Two Year Limited Warranty for Labor: For two years from the date of your original purchase of the Products, we will provide, free of charge, the labor cost associated with repairing the Products or parts to replace those that failed due to manufacturing defects subject to the exclusions and limitations below.

To Obtain Service Under Limited Warranty: To qualify for warranty service, you must: (a) notify us at www.zephyronline.com/contact within 60 days of discovering the defect;(b) give the model number and serial number; and (c) describe the nature of any defect in the Product or part. At the time of the request for warranty service, you must present evidence of your proof of purchase and proof of the original purchase date. If we deter-mine that the warranty exclusions listed above apply or if you fail to provide the necessary documentation to obtain service, you will be responsible for all shipping, travel, labor and other costs related to the services. This warranty is not extended or restarted upon warranty repair or replacements.

Warranty Exclusions:

replacement, at our option, of defective Products or parts and does not cover any other costs related to the Products including but not limited to: (a) normal maintenance and service required for the Products and consumable parts such as filters, light bulbs, fuses; (b) any Products or parts which have been subject to freight damage, misuse, negligence, accident, faulty installation or installation contrary to recommended installation instructions, improper maintenance or repair (other than by us); (c) commercial or government use of the Products or use otherwise inconsistent with its intended purpose; (d) natural wear of the finish of the Products or wear caused by improper maintenance, use of corrosive and abrasive cleaning products, pads, and oven cleaner products; (e) chips, dents or cracks caused by abuse or misuse of the Products; (f) service trips to your home to teach you how to use the Products; (g) damage to the Products caused by accident, fire, floods, acts of God; or (h) Custom installations or alterations that impact serviceability of the Products. (I) Damage to personal property or food spoilage from use of this product. If you are outside our service area, additional charges may apply for shipping costs for warranty repair at our designated service locations and for the travel cost to have a service technician come to your home to repair, remove or reinstall the Products. After the first year from the date of your original purchase, you are also responsible for all labor costs associated with this warranty. All Products must be installed by a qualified professional installer to be eligible for warranty repairs or service.

Limitations of Warranty: OUR OBLIGATION TO REPAIR OR

REPLACE, AT OUR OPTION, SHALL BE YOUR SOLE AND EXCLUSIVE REMEDY UNDER THIS WARRANTY. WE SHALL NOT BE LIABLE FOR INCIDENTAL, CONSEQUENTIAL OR SPECIAL DAMAGES ARISING OUT OF OR IN CONNECTION WITH THE USE OR PERFORMANCE OF THE PRODUCTS. THE EXPRESS WARRANTIES IN THE PRECEDING SECTION ARE EXCLUSIVE AND IN LIEU OF ALL OTHER EXPRESS WARRANTIES. WE HEREBY DISCLAIM AND EXCLUDE ALL OTHER EXPRESS WARRANTIES FOR THE PRODUCTS, AND DISCLAIM AND EXCLUDE ALL WARRANTIES IMPLIED BY LAW, INCLUDING THOSE OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE. Some states or provinces do

not allow limitations on the duration of an implied warranty or the exclusion or limitation of incidental or consequential damages, so the above limitations or exclusions may not apply to you. To the extent that applicable law prohibits the exclusion of implied warranties, the duration of any applicable implied warranty is limited to the same two-year and one-year periods described above if permitted by applicable law. Any oral or written description of the Products is for the sole purpose of identifying the Products and shall not be construed as an express warranty. Prior to using, implementing or permitting use of the Products, you shall determine the suitability of the Products for the intended use, and you shall assume all risk and liability whatsoever in connection with such determination. We reserve the right to use functionally equivalent refurbished or reconditioned parts or Products as warranty replacements or as part of warranty service. This warranty is not transferable from the original purchaser and only applies to the consumer residence where the Product was originally installed located in the United States and Canada. This warranty is not extended to resellers.

This warranty covers only repair or

Please check our website for any additional product information, www.zephyronline.com

AUG23.0401

For warranty support, contact us at www.zephyronline.com/contact

Refrigerator Drawers Use, Care, and Installation Guide

PRESRV™

Product Registration

Don’t Forget to Register your Zephyr Presrv™ Cooler

Congratulations on your Presrv purchase! Please take a moment to register your new cooler.

Why is it important?

Prompt registration helps in more ways than one:

• Ensures warranty coverage should you need service

• Ownership veriﬁcation for insurance purposes

• Notiﬁcation of product changes or recalls

How about a review?

While you’re at it, leave a review to let us know how much you love your cooler.

REFRIGERATOR

DRAWERS

SINGLE & DUAL ZONE

zephyronline.com/registration

Review

qrs.ly/c7ea9sj

Search your Presrv model number in

the top navigation bar

zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520

Refrigerator Drawers Use, Care, and Installation Guide

WWW.ZEPHYRONLINE.COM

PRRD24C1AS PRRD24C2AS PRRD24C2AP PRRD24C2AS-OD

Tiroirs de réfrigérateur Presrv™

EN Use, Care, and Installation Guide FR Guide d’utilisation, d’entretien et d’installation

PRRD24C1AS (zone unique)

MAR24.0801

PRRD24C2AS

(deux zone)

PRRD24C2AP

(prêt pour panneau à

deux zones)

PRRD24C2AS-OD

(extérieur deux zone)

PRESRV™

RÉFRIGÉRATEUR

TIROIRS

ZONE UNIQUE ET DOUBLE

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

ZEPHYRONLINE.COM

Consignes de sécurité ...................................................................... 4-11

Types d’avertissements de sécurité ..................................................... 4

Sécurité générale ............................................................................. 5-7

Conservez les présentes instructions .................................................. 8

Comment mettre votre vieil appareil au rebut .................................... 8

Avant d’utiliser votre appareil ............................................................. 9

Installation de votre appareil ........................................................... 9-10

Attention ............................................................................................ 10

Raccordement électrique.................................................................... 11

Introduction ....................................................................................... 12

Liste de matériel ................................................................................. 13

Spécications du produit ................................................................. 14-16

Informations sur le produit ................................................................. 14

Identiﬁcation des pièces .................................................................... 14

Idées de stockage interne .................................................................. 15

Dimensions ...................................................................................... 15-16

Instructions d’installation ................................................................. 17-21

Espace libre requis pour l’installation................................................. 17

Installation des poignées de tiroir .......................................................18

Installation des poignées de tiroir et du panneau superposé ........... 18-19

Installation du support anti-basculement .......................................... 20

Installation des tapis en silicone et du plateau de tiroir .......................21

Installation des séparateurs de tiroir supérieur et inférieur ..................21

Fonctionnement de votre appareil ................................................... 22-24

Utilisation du panneau de conﬁguration ..........................................22-23

Mode de démonstration..................................................................... 23

Mode Sabbat .................................................................................... 24

Alarme d’ouverture de tiroir ............................................................... 24

Alarme de température ...................................................................... 24

Décongélation ................................................................................... 24

Entretien .......................................................................................... 25-26

Bruits normaux .................................................................................. 25

Nettoyage et entretien ...................................................................... 25

Panne d’électricité ............................................................................. 26

Déplacer les tiroirs de votre réfrigérateur ........................................... 26

Conseils d’économie d’énergie ........................................................... 26

Dépannage ..................................................................................... 27-28

Garantie limitée ................................................................................. 29

Enregistrement du produit ................................................................. 30

Table des matières

Page

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Consignes de sécurité

ZONE UNIQUE ET DOUBLE

Votre sécurité et celle des gens qui vous entourent sont très importantes.

Ce manuel contient de nombreux messages de sécurité relatifs à votre appareil. Lisez tous les

messages et conformez-vous-y en tout temps.

Voici le symbole d’alerte à la sécurité. Ce symbole vous informe de possibles dangers qui pourraient

entraîner de graves lésions corporelles ou la mort. Tous les messages de sécurité suivent le symbole

d’alerte à la sécurité et comportent les mots « DANGER », « AVERTISSEMENT » ou « ATTENTION ».

RÉFRIGÉRATEUR

TIROIRS

DANGER

Le mot « danger » signiﬁe que le fait de ne pas tenir

compte de l’énoncé de sécurité peut entraîner une

blessure grave ou la mort.

AVERTISSEMENT

Le mot « avertissement » signiﬁe que le fait de

ne pas tenir compte de l’énoncé de sécurité peut

entraîner des dommages importants au produit,

une lésion corporelle grave ou la mort.

ATTENTION

Le mot « attention » signiﬁe que le fait de ne pas

tenir compte de l’énoncé de sécurité peut entraîner

une lésion corporelle mineure ou modérée, ou

encore des dommages au produit ou à la propriété.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Consignes de sécurité

ZEPHYRONLINE.COM

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

Sécurité générale

DANGER

Lors de l’utilisation d’un électroménager électrique, vous

devriez toujours prendre des précautions de base pour réduire

les risques d’incendie, de décharge électrique et de lésion

corporelle.

AVERTISSEMENT

Pour réduire les risques d’incendie, de décharge électrique ou de

lésion corporelle, débranchez l’appareil ou coupez l’alimentation

électrique avant de procéder à son entretien.

ATTENTION

Cet appareil utilise un ﬂuide réfrigérant inﬂammable! Pour

réduire les risques de fuite lors de sa manutention, de son

déplacement ou de son utilisation, assurez-vous d’éviter

d’endommager les tubes réfrigérants.

► N’utilisez cet appareil que de la façon décrite dans le présent manuel. Toute autre utilisation non

recommandée peut causer un incendie, une décharge électrique ou une lésion corporelle.

► Cet appareil n’est pas conçu pour être utilisé par de jeunes enfants ou des personnes

handicapées, à moins qu’un adulte responsable les surveille de près pour veiller à ce qu’ils l’utilisent en toute sécurité.

► Il est important que les jeunes enfants fassent l’objet d’une surveillance étroite pour veiller à ce

qu’ils ne jouent jamais avec l’appareil.

► Pour vous protéger contre les risques de décharge électrique, n’IMMERGEZ JAMAIS l’appareil, le

câble ou la prise électrique dans l’eau et ne les vaporisez pas avec des liquides.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Consignes de sécurité

ZONE UNIQUE ET DOUBLE

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

► Débranchez l’appareil de la prise de courant lorsque vous ne l’utilisez pas, lorsque vous le déplacez

et avant de le nettoyer.

► Pour débrancher l’appareil, serrez fermement la ﬁche et retirez-la de la prise murale. Ne

débranchez jamais l’appareil en tirant sur le câble.

► Ne faites jamais fonctionner l’appareil en présence de matières explosives ou d’émanations

inﬂammables.

► Ne placez jamais l’appareil ou l’une de ses pièces près d’une ﬂamme nue ou d’un appareil de

cuisson ou de chauage.

► Ne faites jamais fonctionner l’appareil si le câble ou la ﬁche sont endommagés, si le produit est

défectueux, s’il est tombé sur le sol ou s’il est endommagé d’une quelconque manière.

RÉFRIGÉRATEUR

TIROIRS

► Il peut être dangereux d’utiliser des accessoires que le fabricant ne recommande pas.

► Ne faites jamais fonctionner l’appareil si son boîtier est enlevé ou endommagé.

► Toute ﬁche branchée dans une prise secteur (prise murale) instable peut présenter un risque de

surchaue et causer la déformation de la ﬁche. Communiquez avec un électricien qualiﬁé pour procéder au remplacement de toute prise instable ou endommagée.

► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de

chaleur (cuisinière, chauerette, radiateur, etc.).

AVERTISSEMENT

Avertissement Prop. 65 pour les résidents de la Californie: ce

produit peut contenir des produits chimiques reconnus par l’état

de la Californie comme pouvant causer le cancer, des anomalies

congénitales ou d’autres troubles de la reproduction.

► Cet appareil est exempt de CFC et de HFC, et contient de faibles quantités d’isobutane (R600a),

un agent de refroidissement respectueux de l’environnement.

► Vous devez vous assurer que le circuit de réfrigération n’est pas endommagé lors de l’installation

de l’appareil. Toutefois, s’il est endommagé ultérieurement, évitez toute source de feu nu ou de chaleur. La pièce dans laquelle se trouve l’appareil doit être adéquatement aérée, en conformité avec les codes en vigueur de votre localité, province ou État.

► N’utilisez jamais un appareil dont le circuit est endommagé.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Consignes de sécurité

ZEPHYRONLINE.COM

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

► Assurez-vous que les oriﬁces d’aération de l’appareil et les évents se trouvant à proximité de celui-

ci ne sont jamais couverts ou bloqués.

► Nous n’assumons aucune responsabilité pour tout dommage causé par une mauvaise utilisation

de l’appareil ou par des réparations eectuées par une personne non qualiﬁée. Si l’un ou l’autre de ces cas se présente, la garantie ne s’appliquera pas et nous n’assumerons aucune responsabilité.

AVERTISSEMENT

N’utilisez jamais un électroménager électrique à l’intérieur de

l’appareil.

► Ne tentez jamais de réparer ou de remplacer une pièce de l’appareil à moins qu’il soit

expressément recommandé de le faire dans le présent manuel. Tous les travaux d’entretien doivent être eectués par un technicien qualiﬁé.

► Remettez tous les panneaux d’accès en place avant de faire fonctionner l’appareil.

► Deux personnes ou plus sont requises pour déplacer et pour installer l’appareil. Le non-respect de

cette recommandation peut entraîner une blessure au dos ou d’autres lésions.

► Ne nettoyez jamais des pièces de l’appareil avec un liquide inﬂammable. Les vapeurs de ce type

de produit peuvent présenter un risque d’incendie ou d’explosion. N’utilisez et n’entreposez jamais d’essence ou d’autres liquides ou vapeurs inﬂammables près de cet appareil ou de tout autre appareil. Ces vapeurs peuvent présenter un risque d’incendie ou d’explosion.

► Ne branchez ou ne débranchez jamais la ﬁche électrique si vos mains sont mouillées.

► Il est recommandé d’utiliser un circuit dédié servant exclusivement à cet appareil. Utilisez des

prises qui ne peuvent pas être mises hors tension par un interrupteur à bascule ou à tirage.

AVERTISSEMENT

Pour réduire les risques d’incendie, de décharge électrique ou de

lésion corporelle, débranchez l’appareil ou coupez l’alimentation

électrique avant de procéder à son entretien.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Consignes de sécurité

ZONE UNIQUE ET DOUBLE

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

RÉFRIGÉRATEUR

TIROIRS

Conservez les présentes instructions

Si vous éprouvez des dicultés, consultez le guide de dépannage se trouvant à l’arrière du présent manuel. Il dresse une liste de problèmes de fonctionnement mineurs auxquels vous pouvez remédier vous-même.

Comment mettre votre vieil appareil au rebut

Mettez l’emballage de votre appareil au rebut de façon adéquate. Le matériel de réfrigération doit être mis au rebut convenablement et d’une manière respectueuse de l’environnement. Cela s’applique à vos vieux électroménagers et à votre nouvel appareil à la ﬁn de sa vie utile.

AVERTISSEMENT

Pour vous assurer de rendre inutilisables vos appareils vieux et usés avant de les mettre au rebut, enlevez la ﬁche, coupez le câble d’alimentation et retirez ou détruisez toute languette

à pression ou tout capuchon à enclenchement. Il sera ainsi

dicile que des enfants s’enferment dans l’appareil en jouant

(risque d’asphyxie) ou mettent leur vie en danger de toute autre

manière.

► Risque de piégeage des enfants. Avant de jeter votre vieux réfrigérateur ou congélateur, retirez les

portes et laissez les étagères en place aﬁn que les enfants ne puissent pas facilement grimper à l’intérieur.

► Cet appareil ne doit pas être mis au rebut avec les ordures ménagères normales.

► Le circuit de refroidissement, particulièrement l’échangeur thermique se trouvant à l’arrière et sous

l’appareil, ne doit pas être endommagé.

► Le symbole sur le produit ou sur son emballage indique que cet appareil ne doit pas être traité

comme une ordure ménagère normale, mais que vous devez l’apporter à un centre de recyclage pour appareils électroniques et électriques. En mettant convenablement au rebut ce produit, vous contribuez à la protection de l’environnement. La mise au rebut incorrecte de l’appareil met en péril l’environnement et présente des risques sanitaires. De plus amples renseignements sur le recyclage du produit sont disponibles à votre mairie locale ou au service de récupération de déchets de votre région.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Consignes de sécurité

ZEPHYRONLINE.COM

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

Avant d’utiliser votre appareil

► Enlevez tout l’emballage intérieur et extérieur.

► Avant de brancher l’appareil à l’alimentation électrique, laissez-le en position verticale pendant

environ deux heures. Cela réduira la possibilité que le système de refroidissement fonctionne mal en raison de sa manutention pendant le transport.

► Nettoyez la surface intérieure de l’appareil avec de l’eau chaude et un chion doux.

Installation de votre appareil

AVERTISSEMENT

Ne stockez pas et n’installez pas l’appareil à la lumière directe

du soleil. Les appareils intérieurs conviennent uniquement à

une utilisation intérieure et les appareils extérieurs peuvent être

utilisés aussi bien à l’intérieur qu’à l’extérieur.

► L’appareil est conçu pour être encastré ou autoportant.

► Installez votre appareil sur un plancher qui est assez solide pour supporter son poids lorsqu’il est

rempli au maximum de sa capacité. Mettez votre appareil de niveau en ajustant les quatre pattes.

► Placez l’appareil à un endroit où il est à l’abri de la lumière directe du soleil et de sources de

chaleur (cuisinière, chauerette, radiateur, etc.). La lumière directe du soleil peut altérer le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d’électricité. Les températures ambiantes extrêmement froides peuvent aussi nuire au bon fonctionnement de l’appareil.

► N’installez jamais l’appareil dans un endroit humide.

► Branchez l’appareil dans une prise électrique dédiée et facile d’accès.

► Pour toute question concernant l’alimentation ou le raccordement électrique, adressez-vous à un

électricien qualiﬁé ou à un centre de service autorisé.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Consignes de sécurité

ZONE UNIQUE ET DOUBLE

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

► L’évent se trouvant à l’avant de l’appareil ne doit jamais être couvert ou bloqué.

► Le raccordement électrique de l’appareil doit être fait en conformité avec les codes de l’électricité

de votre région ainsi que de votre état ou province.

► Deux personnes ou plus sont requises pour déplacer et installer le refroidisseur de boissons. Le

non-respect de cette recommandation peut entraîner une blessure au dos ou d’autres blessures.

► Le rendement du refroidisseur peut diminuer quelque peu si la circulation d’air est restreinte parce

que l’appareil est rempli au maximum de sa capacité.

► Installez le refroidisseur de boissons dans une zone bien ventilée où la température ambiante est

supérieure à 10°C et inférieure à 43°C. Pour les modèles extérieurs, assurez-vous que la plage de température ambiante est comprise entre 10ºC et 46ºC.

RÉFRIGÉRATEUR

TIROIRS

► L’appareil est destiné à être utilisé dans des applications domestiques et similaires telles que la

restauration et des applications similaires non commerciales.

Attention

► Ne surchargez jamais votre appareil.

► N’ouvrez pas les tiroirs à moins que cela soit nécessaire.

► Ne couvrez jamais les tiroirs avec du papier d’aluminium ou tout autre matériau d’étagère qui

pourrait empêcher la circulation de l’air.

► Si l’appareil est vide pendant une longue période, nous vous suggérons de le débrancher et, après

l’avoir bien nettoyé, de laisser les tiroirs entrouverte pour permettre la libre circulation de l’air à l’intérieur aﬁn de prévenir la formation de condensation, de moisissure ou d’odeurs.

AVERTISSEMENT

Les tiroirs du réfrigérateur sont lourds et peuvent présenter

un risque de basculement, surtout lorsque les portes sont ouvertes. Ces appareils doivent être ﬁxés avec des supports anti-basculement pour éviter tout basculement vers l’avant.

Veuillez suivre les instructions d’installation pour savoir comment

sécuriser les tiroirs du réfrigérateur.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Consignes de sécurité

ZEPHYRONLINE.COM

Pour votre sécurité, lisez toutes les instructions avec soin avant de faire fonctionner l’appareil.

Raccordement électrique

Assurez-vous que la tension indiquée sur le produit correspond à la tension d’alimentation.

AVERTISSEMENT

L’utilisation incorrecte de la prise de mise à la terre peut entraîner des risques de décharge électrique. Si le câble

d’alimentation est endommagé, faites-le remplacer par un

électricien qualiﬁé ou par un centre de service autorisé.

Pour assurer votre sécurité, cet appareil doit être dûment mis à la terre. Pour minimiser les risques de décharge électrique, le câble d’alimentation de cet appareil est muni d’une ﬁche à trois broches qui s’adapte aux prises murales standards à trois bornes.

Ne coupez pas et n’enlevez pas la troisième broche (mise à la terre) du cordon d’alimentation fourni, indépendamment des circonstances. Pour votre sécurité personnelle, cet appareil doit être dûment mis à la terre.

Faites vériﬁer la prise murale et le circuit par un électricien qualiﬁé pour vous assurer de la mise à la terre adéquate de l’appareil. Lorsque la prise murale ne compte que deux bornes, il est de votre responsabilité et de votre obligation de la faire remplacer par une prise murale à trois bornes dûment mise à la terre.

Pour prévenir toute blessure accidentelle, le câble doit être ﬁxé à l’arrière de l’appareil, ne pas être exposé et ne pas pendre librement.

L’appareil doit toujours être branché dans une prise électrique individuelle et dédiée dont la tension nominale correspond à la tension indiquée sur la plaque signalétique de l’appareil. Cela permet d’obtenir un rendement optimal et prévient la surcharge des circuits de câblage, ce qui peut causer un risque d’incendie en cas de surchaue. Ne débranchez jamais l’appareil en tirant sur le câble. Saisissez toujours fermement la ﬁche et retirez-le de la prise. Réparez ou remplacez immédiatement tout câble d’alimentation eloché ou endommagé. N’utilisez jamais un câble ﬁssuré ou endommagé par de l’abrasion. Lorsque vous déplacez l’appareil, prenez soin de ne pas endommager le câble d’alimentation.

N’utilisez jamais votre appareil avec une rallonge électrique, à moins qu’elle ait été examinée et mise à l’essai par un technicien qualiﬁé ou par un agent de service. La rallonge électrique doit respecter la norme UL/CUL, doit être munie de trois broches, dont une de mise à la terre, et doit avoir une capacité nominale de 115 volts et d’au moins 10 ampères.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Introduction

ZONE UNIQUE ET DOUBLE

Merci de vous être procuré un refroidisseur de boissons Zephyr.

Zephyr se spécialise dans l’élaboration de produits de qualité supérieure dotés de fonctionnalités distinctives qui améliorent votre style de vie. Veuillez visiter le www.zephyronline.com pour obtenir de plus amples renseignements sur votre appareil et sur d’autres produits Zephyr.

Ce manuel contient des renseignements importants relatifs à l’installation, à l’utilisation et à l’entretien adéquats de votre refroidisseur de boissons. Suivez les instructions de ce manuel pour maximiser le rendement et l’ecacité de votre appareil.

Pour vos dossiers

Veuillez noter le numéro de modèle et le numéro de série ci-dessous pour référence future. Les deux numéros se trouvent sur l’étiquette signalétique à l’arrière de votre appareil et à l’intérieur de l’appareil vers le bas de l’armoire et sont nécessaires pour obtenir le service de garantie. Vous pouvez également agrafer votre reçu à ce manuel car il s’agit de la preuve de votre achat et peut également être nécessaire pour le service sous garantie.

RÉFRIGÉRATEUR

TIROIRS

Numéro de modèle :

Numéro de série :

Date d’achat :

Pour que nous puissions vous orir un service optimal, veuillez suivre les instructions suivantes lorsque vous communiquez avec le service à la clientèle de Zephyr :

► Si vous avez reçu un produit endommagé, communiquez immédiatement avec le marchand ou

détaillant qui vous a vendu le produit.

► Lisez et suivez les instructions contenues dans le présent manuel pour bien installer et utiliser votre

refroidisseur de boissons, et en eectuer l’entretien.

► Lisez la section sur le dépannage pour diagnostiquer et pour solutionner les problèmes les plus

fréquents.

► Visitez-nous en ligne à http://www.zephyronline.com pour télécharger des guides sur nos

produits, des ressources de dépannage supplémentaires et des informations actualisées.

► Si vous avez besoin d’un service de garantie, nos sympathiques représentants du service clientèle

sont disponibles sur notre site Web à l’adresse http://zephyronline.com/contact.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

ZEPHYRONLINE.COM

Liste de matériel

Quantité

Partie

Poignées de tiroir contemporaines (PRRD24C1AS uniquement)

Vis de poignée de rechange (M6*6) (PRRD24C1AS uniquement)

Poignées de tiroir pro (PRRD24C2AS et PRRD24C2AS-OD uniquement)

Vis de poignée de rechange (M6*10) (PRRD24C2AS et PRRD24C2AS-OD)

Vis de poignée (exclut PRRD24C2AP)

Vis de poignée PRHAN-Cxxx (M4*20) (PRRD24C2AP uniquement)

Rondelles plates PRHAN-Cxxx (Φ4,3*Φ8*0,5, M4) (PRRD24C2AP uniquement)

Rondelles élastiques PRHAN-Cxxx (Φ4*1.1, M4) (PRRD24C2AP uniquement)

Vis autotaraudeuses (ST4*45) (PRRD24C2AP uniquement)

Clé Allen M3 (clé hexagonale) (exclut PRRD24C2AP)

Support anti-basculement

Ruban adhésif double face

Vis autotaraudeuses (ST4*12)

Séparateurs de tiroirs supérieurs et inférieurs

Plateau du tiroir supérieur

Tapis de tiroir supérieur et inférieur en silicone (exclut PRRD24C1AS)

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Vue de dessus

Poignée de porte (PRRD24C2AS et PRRD24C2AS-OD)

Panneau de contrôle

Séparateur de tiroir

Tiroir du réfrigérateur

Armoire de réfrigérateur

Façade en acier inoxydable

Vue avant

(PRRD24C1AS)

Poignée de porte (PRRD24C1AS)

Vue avant

(PRRD24C2AS, PRRD24C2AS-OD,

et PRRD24C2AP)

Évent avant

Jambes de nivellement

Capteur

Ventilateur

interne

Spécications du produit

RÉFRIGÉRATEUR

TIROIRS

ZONE UNIQUE ET DOUBLE

Informations sur le produit

Cet appareil doit être branché à une prise électrique standard mise à la terre de 115/120 volts, c.a. de ~60 Hz.

DESCRIPTION DU PRODUIT Tiroirs de réfrigérateur à zone unique Presrv™

Tiroirs de réfrigérateur à double zone Presrv™ Tiroirs de réfrigérateur à double zone Presrv™ prêts pour les panneaux Tiroirs de réfrigérateur extérieur à double zone Presrv™

MODÈLE ET POIDS BRUT (lb) PRRD24C1AS: 150lb

PRRD24C2AS: 152lb TENSION/FRÉQUENCE AC 115/60Hz INTENSITÉ DE COURANT 1.5A COULEUR PRRD24C1AS: Armoire noire avec tiroirs blancs

PRRD24C2AS: Armoire noire avec tiroirs en acier inoxydable

PRRD24C2AP: Armoire noire avec tiroirs en acier inoxydable

PRRD24C2AS-OD: Armoire en acier inoxydable avec tiroirs en

acier inoxydable

CAPACITÉ D’ENTREPOSAGE PRRD24C1AS: 5.4 pied cube

PRRD24C2AS: 5.1 pied cube RÉFRIGÉRANT R600a PLAGE DE TEMPÉRATURES 33°F - 65°F DIMENSIONS (HxLxP) 33-7/8 po X 23-7/8 po X 24 po CAPACITÉ DE POIDS (lb) 66lb par tiroir

* La capacité de stockage est basée sur 12 oz standard. boîtes et 750 ml. Bouteilles de vin de style bordelais.

PRRD24C2AP: 134lb PRRD24C2AS-OD: 148lb

PRRD24C2AP: 5.1 pied cube PRRD24C2AS-OD: 5.1 pied cube

Identication des pièces

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

ZEPHYRONLINE.COM

Capacité de 12 canettes + 48 bouteilles de vin ou

12 canettes + capacité de 35 bouteilles de vin

Capacité de 132 canettes Capacité de 77 bouteilles de bière + 12 canettes

Tiroir supérieur

Tiroir inférieur

Tiroir supérieur

30 bouteilles de vin

(max. Ø 3 po)

20 bouteilles de vin

(max. Ø 3-

1/2

po)

12 canettes

36 canettes x 2

24 canettes x 2

12 canettes

49 bouteilles de bière

28 bouteilles de bière

12 canettes

18 bouteilles de vin

(max. Ø 3 po)

15 bouteilles de vin

(max. Ø 3-

1/2

po)

Idées de stockage interne

Spécications du produit

Dimensions

Vue de dessus

21-3/16 po (PRRD24C2AS

et PRRD24C2AS-OD)

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

22 po (PRRD24C1AS)

23-7/8 po

19-3/4 po

17-13/16 po

21-

9-5/8 po**

40-1/2 po

43-1/2 po

Vue de côté

19 po

17-1/2 po

22 po

33-7/8 po - 34-7/8 po

4-3/4 po

6-1/16 po

1 po

7-5/8 po

* PRRD24C2AP : Profondeur avec panneau de

recouvrement de 3/4 po d'épaisseur

** La hauteur de dégagement maximale à l'intérieur

des tiroirs est de 12 po

25-15/16 po

24 po*

7/16 po

16-1/2 po

10-7/16 po

14-15/16 po14-15/16 po

9-5/8 po**

PRESRV™

Spécications du produit

RÉFRIGÉRATEUR

ZONE UNIQUE ET DOUBLE

Dimensions

Les dimensions ci-dessous concernent spéciﬁquement le panneau de recouvrement en bois du modèle PRRD24C2AP.

21-

5/8 po

1/4 po

1 po

Porte prête à monter sur panneau

5/8 po

21-

1 po

5/8 po

3-1/8 po

TIROIRS

Porte prête à monter sur panneau

8-5/8 po

1/8 po

23-3/4 po

(trous de vis de poignée Zephyr en option*)

Panneau de superposition

Épaisseur du panneau : 5/8 po - 3/4 po

14-15/16 po

(trous de vis de poignée Zephyr en option*)

15/16 po

14-

Panneau de superposition

Épaisseur du panneau : 5/8 po - 3/4 po

19-1/4 po

1/4 po

3-1/2 po3-1/2 po

C/L

3/4 po

23-

* Les emplacements des trous sont compatibles avec les

modèles d'accessoires de poignée Zephyr PRHAN-Cxxx

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Instructions d’installation

ZEPHYRONLINE.COM

Espace libre requis pour l’installation

Lors de l’installation du refroidisseur de boissons sous un comptoir, veuillez respecter les espaces libres recommandés ci-dessous.

► La section inférieure du dossier encastrée a une hauteur de 7-5/8 po et une profondeur de 1 po

pour accueillir la prise électrique.

► Une installation à côté d’un mur nécessitera un dégagement de tiroirs d’au moins 1/4 po.

► L’armoire doit prévoir au moins 24 po pour la largeur et 34 po pour la hauteur pour accueillir les

tiroirs du réfrigérateur.

► Le câble d’alimentation est situé à l’arrière à droite de l’unité et a une longueur de 78-3/4 po pour

s’adapter à plusieurs emplacements de prise.

► Une fois que vous êtes prêt à installer l’appareil, vous devez ajuster les pieds pour mettre à niveau

les tiroirs du réfrigérateur. Un tiroir mal mis à niveau pourrait ne pas se fermer correctement.

► Ce réfrigérateur peut être entièrement intégré aux armoires et ne nécessite aucun dégagement

supplémentaire en plus de ce qui est référencé ci-dessous.

► L’installation doit permettre de tirer l’unité vers l’avant pour l’entretien, si nécessaire.

1/4 po min.

34 po min.

1 po

7-5/8 po

24 po

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Vis de réglage

Poignées contemporaines Zephyr Presrv

Poignée Zephyr Presrv Pro

Partie #: PRHAN-C101 Partie #: PRHAN-C102 Partie #: PRHAN-C104

Couleur: Acier inoxydable Couleur: Or brossé Couleur: Noir mat

Partie #: PRHAN-C001 Couleur: Acier inoxydable

Instructions d’installation

ZONE UNIQUE ET DOUBLE

RÉFRIGÉRATEUR

TIROIRS

Installation des poignées de tiroir

Les instructions suivantes pour l’installation des poignées de tiroir s’appliquent uniquement aux modèles PRRD24C1AS, PRRD24C2AS, et PRRD24C2AS-OD. Le numéro de pièce des poignées contemporaines par poignée est 50280011 et le numéro de pièce de chaque poignée professionnelle est 50280012.

1. Fixez les (4) vis de poignée sur les tiroirs.

2. Installez les poignées sur les tiroirs. À l’aide de la clé hexagonale, serrez les (2) vis de réglage au bas de chaque panneau.

Installation des poignées de tiroir et du panneau superposé

Les poignées de tiroir ne sont pas incluses avec le modèle prêt pour le panneau, PRRD24C2AP. Vous pouvez choisir vos propres poignées qui correspondent à vos armoires, ou vous pouvez acheter des poignées Zephyr contemporaines ou professionnelles. Les numéros de pièces sont répertoriés cidessous.

REMARQUES: Ces poignées ne sont pas compatibles avec PRRD24C1AS, PRRD24C2AS, et

PRRD24C2AS-OD.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Instructions d’installation

Vis

(M4*20) vis

Rondelles élastiques

Rondelles plates

ZEPHYRONLINE.COM

Installation des poignées de tiroir et du panneau superposé

Les instructions suivantes pour l’installation des poignées de tiroir et du panneau superposé s’appliquent uniquement au modèle PRRD24C2AP. Vous pouvez installer votre propre poignée sur le panneau de recouvrement en bois. Prenez soin de mesurer et de percer les trous de vis de la poignée avec précision et de vous procurer les vis appropriées (non incluses), sauf si vous utilisez des poignées accessoires Zephyr PRHAN-Cxxx.

1. Poignées personnalisées: Percez (2) trous par panneau de recouvrement pour installer les poignées. Reportez-vous à la page 16 pour les mesures. Installez chacune des poignées sur les panneaux de recouvrement à l’aide de (2) vis.

2. Retirez le tiroir et écartez le joint de porte pour révéler les trous de vis où (4) vis ST4*45 seront insérées par panneau de recouvrement.

1. Poignées Zephyr: Percez (2) trous lamés par panneau de recouvrement pour installer les poignées. Installez chacune des poignées sur les panneaux de recouvrement à l’aide de (2) vis M4*20, rondelles élastiques et rondelles plates.

3. Fixez fermement le panneau de recouvrement avec la porte du tiroir avec des pinces à barre et vissez (4) vis autotaraudeuses pour chaque panneau de recouvrement. Assurez-vous que le panneau de recouvrement est complètement sécurisé.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

H+2mm

Instructions d’installation

Installation du support anti-basculement

Sous un comptoir

RÉFRIGÉRATEUR

TIROIRS

ZONE UNIQUE ET DOUBLE

1. Fixez les supports antibasculement gauche et droit sur les tiroirs du réfrigérateur avec du ruban adhésif 3M.

2. Poussez les tiroirs du réfrigérateur contre le mur ou le placard.

Autonome contre un mur

3. Retirez le tiroir supérieur et ﬁxez les supports antibasculement gauche et droit avec (2) ST4*12 vis chacun.

1. Fixez les supports antibasculement gauche et droit sur les tiroirs du réfrigérateur avec du ruban adhésif 3M.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

2. Poussez les tiroirs du réfrigérateur contre le mur du fond.

3. Fixez les supports antibasculement gauche et droit avec (2) ST4*12 vis chacun à la paroi arrière à l’arrière du réfrigérateur.

Instructions d’installation

Court

Long

Court

Long

Point

d'ancrage

ZEPHYRONLINE.COM

Installation des tapis en silicone et du plateau de tiroir

Placez les tapis en silicone supérieur et inférieur et le plateau de tiroir transparent dans leurs zones respectives dans les tiroirs du réfrigérateur. Avec les tapis en silicone, votre contenu risque moins de glisser et facilite le nettoyage. Les tapis en silicone ne sont pas disponibles pour PRRD24C1AS. Les numéros de pièces de rechange pour les tapis en silicone sont 54290001 (supérieur) et 54290002 (inférieur) et 56130056 pour le plateau de tiroir transparent.

Tapis supérieur en silicone

Tapis inférieur en

silicone

Plateau de tiroir

transparent

Installation des séparateurs de tiroir supérieur et inférieur

Les séparateurs de tiroirs supérieur et inférieur vous permettent d’organiser plus facilement votre contenu. Le séparateur de tiroir supérieur peut glisser vers la gauche et la droite, vers l’avant et vers l’arrière, pour plusieurs options d’agencement.

Tiroir supérieur

1. Tirez le tiroir supérieur et maintenez le séparateur du tiroir supérieur à un angle de 45 degrés comme illustré cidessus.

2. Placez le séparateur à l’intérieur du tiroir supérieur et faites pivoter le séparateur de 45 degrés vers la gauche jusqu’à ce qu’il soit correctement aligné.

1. Tirez le tiroir inférieur et placez le séparateur au milieu du tiroir.

2. Alignez le tiroir avec les points d’ancrage et poussez les extrémités vers le bas.

Tiroir inférieur

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Qui ck Chil l

Uppe r Zone L ower Zon e

Qui ck Chil l

Pre set Tempe ratur e Mode s

Fonctionnement de votre appareil

ZONE UNIQUE ET DOUBLE

RÉFRIGÉRATEUR

TIROIRS

Si l’appareil est débranché, perdu de courant ou éteint, vous devez attendre 3 à 5 minutes avant de redémarrer l’appareil. Si vous tentez de redémarrer avant ce délai, l’appareil risque de ne pas démarrer et de ne pas conserver la dernière température réglée.

Utilisation du panneau de conguration

Les tiroirs du réfrigérateur ont une plage de température de 33 °F à 65 °F.

Bouton d’alimentation Appuyez sur ce bouton et maintenez-le enfoncé pendant trois secondes pour allumer ou éteindre votre appareil. Lorsque l’appareil est allumé, le voyant R «Compresseur en marche» peut s’allumer pour indiquer que le compresseur interne est actif. Après la mise hors tension, tous les voyants des boutons resteront éteints. Une fois qu’un bouton est touché, le bouton d’alimentation s’allume pendant cinq secondes.

Refroidissement rapide

Appuyez sur ce bouton pour activer le réglage Quick Chill. L’indicateur LED clignotera 5 fois avant de régler la température à 33 ºF. Après 24 heures ou si le bouton Quick Chill est enfoncé à nouveau, l’appareil reviendra au réglage de température avant d’entrer dans Quick Chill. REMARQUE: Pour les modèles à double zone, appuyer une fois sur Quick Chill activera la zone supérieure et l’achage de la zone supérieure clignotera 5 fois avant de régler la température à 33 ºF. Appuyez à nouveau sur le bouton Quick Chill pendant que l’écran clignote pour activer Quick Chill dans la zone inférieure.

Lumière intérieure Appuyez sur ce bouton pour parcourir les diérents paramètres d’éclairage interne. Les lumières, la fenêtre d’achage et les couleurs des boutons seront aectés. Il existe trois réglages de lumière : Cloud White, Deep Blue et Amber. Pour éteindre et allumer les lumières, maintenez enfoncé le bouton Éclairage intérieur pendant trois secondes.

Diminuer la température Appuyez sur ce bouton pour diminuer la température par incréments d’un (1) degré. 33 °F est la température la plus basse disponible sur cet appareil.

Augmenter la température Appuyez sur ce bouton pour augmenter la température par incréments d’un (1) degré. 65 °F est la température la plus élevée disponible sur cet appareil.

Sélecteur ºF/ºC Maintenez les boutons d’augmentation et de diminution de la température enfoncés simultanément pendant trois secondes pour changer la température d’achage.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

ZEPHYRONLINE.COM

Modes de température prédénis

Appuyer sur ces boutons activera leur réglage de température prédéﬁni. Leur indicateur LED respectif s’allumera et la fenêtre d’achage clignotera 5 fois avant que la température ne se règle.

La température par défaut pour chaque température prédéﬁnie peut être ajustée en appuyant sur les boutons d’augmentation ou de diminution de la température pendant que l’écran clignote. La température par défaut et la plage de température réglable sont répertoriées cidessous pour chaque mode.

Si le mode de température prédéﬁnie est activé, appuyer sur les boutons d’augmentation ou de diminution de la température quittera le mode de température prédéﬁnie, permettant un contrôle manuel de la température.

REMARQUE: Pour les modèles à deux zones, appuyer une fois sur l’un des modes de température prédéﬁnis activera la zone supérieure et l’achage de la zone supérieure clignotera 5 fois avant que la température ne se règle. Appuyer à nouveau sur l’un des modes de température prédéﬁnis pendant que l’écran clignote activera ce mode pour la zone inférieure.

Fonctionnement de votre appareil

Mode de production

► Température par défaut: 39°F ► Plage de température réglable : 36 °F - 41 °F

Mode Boisson

► Température par défaut: 34°F ► Plage de température réglable : 34 °F - 40 °F

Mode vin

► Température par défaut: 50°F ► Plage de température réglable : 40 °F - 65 °F

REMARQUES: Les tiroirs du réfrigérateur sont équipés d’une fonction mémoire. En cas de coupure de courant soudaine, le réglage précédent sera enregistré et les tiroirs du réfrigérateur reviendront à ce réglage une fois le courant rétabli.

Mode de démonstration

Dans ce mode, le compresseur et les ventilateurs ne s’allument jamais mais toutes les autres fonctions restent activées. En mode de démonstration, le voyant «R» clignote lentement pour indiquer qu’il est en mode de démonstration.

Pour activer ou désactiver le mode Démonstration, maintenez enfoncé le bouton Éclairage intérieur et appuyez deux fois sur le bouton Diminuer la température. Pour les modèles à deux zones, utilisez le bouton de diminution de la température situé sur le côté gauche.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Fonctionnement de votre appareil

ZONE UNIQUE ET DOUBLE

RÉFRIGÉRATEUR

TIROIRS

Mode Sabbat

Le mode Sabbat désactive les réponses du système aux activités initiées par l’utilisateur et toutes les fonctions externes, y compris l’éclairage, l’achage et les alarmes sonores. L’unité maintiendra toujours les températures internes et les points de consigne.

Pour activer ou désactiver le mode Sabbat, appuyez et maintenez l’éclairage intérieur et appuyez deux fois sur le bouton Augmenter la température. Pour les modèles à deux zones, utilisez le bouton d’augmentation de la température du côté gauche. L’éclairage intérieur et l’achage de commande s’assombriront, à l’exclusion des boutons d’éclairage intérieur et d’augmentation de la température jusqu’à ce que l’utilisateur désactive le mode Sabbat.

REMARQUES: Bien que l’achage ne soit pas visible, les réglages de température restent actifs et

préservent la température interne. Le mode Sabbat restera actif jusqu’à ce qu’il soit désactivé par l’utilisateur.

Alarme d’ouverture de tiroir

Après 3 minutes d’ouverture des tiroirs, une alarme retentira et l’achage clignotera avec 00.

Alarme de température

Si la température intérieure est supérieure à 73 ºF (23 ºC), « HI » s’ache sur le panneau de commande de température et l’alarme de température retentit en continu après une heure. Cela indique que la température intérieure est trop élevée. Si la température intérieure est inférieure à 23 ºF (-5 ºC), « LO » s’ache sur le panneau d’achage de la température et l’alarme de température retentit en continu après 15 minutes. Si l’une de ces situations se produit, veuillez consulter la section de dépannage pour obtenir de l’aide.

Décongélation

Les tiroirs du réfrigérateur sont conçus avec un système de dégivrage automatique. Cependant, sur des réglages plus froids, du givre peut s’accumuler. De plus, plus les conditions ambiantes sont humides, plus le givre peut s’accumuler. Gardez les tiroirs fermés autant que possible et évitez d’ouvrir les tiroirs inutilement pour minimiser l’accumulation de givre.

Si le givre empêche les tiroirs de se fermer correctement, vous devrez peut-être éteindre l’appareil jusqu’à ce que le givre fonde (peut-être jusqu’à 24 heures). Utilisez une serviette absorbante douce pour sécher l’appareil.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Entretien

ZEPHYRONLINE.COM

Bruits normaux

Votre refroidisseur de boissons peut émettre des bruits auxquels vous n’êtes pas habitués. La plupart des bruits sont normaux. Les surfaces dures comme les planchers ou les murs peuvent donner l’impression que les bruits sont plus forts qu’ils le sont en réalité. Veuillez trouver ci-dessous une liste de bruits auxquels vous n’êtes peut-être pas habitués ainsi que leur source.

► La circulation de liquide réfrigérant ou d’eau peut produire des cliquetis.

► Les éléments entreposés sur le refroidisseur de boissons peuvent également faire du bruit.

► Le compresseur à haut rendement peut émettre des vibrations ou un son aigu.

► L’écoulement de l’eau entre l’évaporateur et le réservoir peut produire des bruits d’éclaboussure.

► À la ﬁn de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de boissons

peut émettre des gargouillis.

► Il est possible que vous entendiez le ventilateur pousser l’air dans le condensateur.

Nettoyage et entretien

Le nettoyage périodique et l’entretien adéquat de l’appareil assurent son ecacité, son rendement optimal et sa longévité.

Nettoyage de l’intérieur

1. Coupez l’alimentation de l’appareil.

2. Ouvrez les tiroirs et retirez le séparateur, le plateau et les tapis en silicone. Nettoyez le plateau et les tapis en silicone dans l’évier.

3. Avec un chion propre, essuyez l’intérieur de l’appareil.

4. Réinsérez les séparateurs, le plateau, les tapis en silicone et le contenu.

5. Rebranchez l’alimentation de l’unité.

Nettoyage extérieur

Les tiroirs et l’armoire peuvent être nettoyées avec un détergent doux et une solution d’eau tiède comme deux (2) cuillères à soupe de bicarbonate de soude pour un (1) litre d’eau. N’utilisez pas de nettoyants à base de solvants ou abrasifs. Utilisez une éponge douce et rincez à l’eau claire. Essuyez avec une serviette propre et douce pour éviter les taches d’eau. Si le panneau de tiroirs est en acier inoxydable, il peut se décolorer lorsqu’il est exposé au chlore et à l’humidité. Nettoyez l’acier inoxydable avec un chion imbibé d’un détergent doux et d’une solution d’eau tiède.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Entretien

ZONE UNIQUE ET DOUBLE

RÉFRIGÉRATEUR

TIROIRS

Panne d’électricité

Most power failures are corrected within a few hours and should not aect the temperature of your appliance if you minimize the number of times the door is opened. If the power is going to be o for a longer period of time, you need to take the proper steps to protect your contents.

Déplacer les tiroirs de votre réfrigérateur

► Supprimez tous les éléments.

► Tournez le pied réglable à fond (dans le sens des aiguilles d’une montre) vers la base pour éviter

tout dommage.

► Fermez les tiroirs avec du ruban adhésif.

► Assurez-vous que l’appareil reste bien en place en position verticale pendant le transport. Protégez

également l’extérieur de l’appareil avec une couverture ou un article similaire.

Conseils d’économie d’énergie

► Vous devriez installer l’appareil à l’endroit le plus frais de la pièce, loin d’appareils produisant de la

chaleur et à l’abri de la lumière directe du soleil.

► Assurez-vous que l’appareil est convenablement aéré. Ne couvrez jamais les évents.

► Ouvrez les tiroirs le moins longtemps possible.

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Dépannage

ZEPHYRONLINE.COM

Problème possible Cause possible Solutions

Assurez-vous que l'appareil est

L'appareil ne fonctionne pas.

L'appareil n'est pas assez froid.

L’appareil s’allume et s’éteint fréquemment.

Pas branché.

L'appareil est éteint. Allumez l'appareil. Le disjoncteur s'est déclenché ou a un

fusible grillé.

Le mode sabbat peut être activé.

Le réglage du contrôle de la température est trop élevé.

L'environnement externe peut nécessiter un paramètre plus élevé.

Les tiroirs est ouverte trop fréquemment

ou pendant de longues périodes.

Le joint de correctement.

Le mode démonstration peut être activé.

Le refroidisseur n'a pas une ventilation susante.

Le refroidisseur a limité le débit d'air en raison d'un stockage trop important.

La température ambiante est plus chaude que la normale.

Le joint de correctement.

tiroirs n'est pas scellé

Les tiroirs est ouverte trop fréquemment

ou pendant de longues périodes.

Les tiroirs n’est pas complètement

fermée

Le refroidisseur n'a pas une ventilation susante.

branché et que la prise de courant est sous tension.

Remplacez le fusible cassé ou réinitialisez le disjoncteur.

Consultez la section Fonctionnement de votre appareil et vériﬁez si le mode Sabbat est désactivé.

Réglez la température réglée.

Gardez l'appareil à l'abri du soleil ou d'autres sources de chaleur.

Fermez bien pas

les tiroirs trop fréquemment ou

pendant une longue période. Assurez-vous que le joint de tiroirs

n'est pas desserré. Consultez la section

Fonctionnement de votre appareil et vériﬁez si le mode de démonstration est désactivé.

Lisez et suivez les «Exigences de dégagement d'installation» dans la section Instructions d'installation.

Espace ouvert dans l'armoire pour permettre la circulation de l'air.

Faites fonctionner le réfrigérateur à la température ambiante appropriée.

Assurez-vous que le joint de tiroirs n'est pas desserré.

Fermez bien pas

les tiroirs trop fréquemment ou

pendant une longue période. Assurez-vous que la tiroirs est

complètement fermée. Lisez et suivez les «Exigences de

dégagement d'installation» dans la section Instructions d'installation.

les tiroirs et n'ouvrez

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Dépannage

ZONE UNIQUE ET DOUBLE

Problème possible Cause possible Solutions

Le corps de l'appareil est électriﬁé.

Du givre se forme dans l’appareil.

L’appareil fait trop de bruit.

Les tiroirs ne se ferme

pas bien.

Les tiroirs ne se ferme

pas bien.

L'unité n'est pas correctement mise à la terre.

L’environnement est humide. La température ambiante est trop

basse.

Les tiroirs est ouverte trop souvent.

La circulation de liquide réfrigérant peut produire des cliquetis, ce qui est normal. À la ﬁn de chaque cycle, le mouvement du liquide réfrigérant dans votre refroidisseur de boissons peut émettre des gargouillis.

La contraction et l’expansion des parois intérieures peuvent créer des bruits de craquement et d’éclatement.

L’appareil n’est pas nivelé ou est en contact avec un autre électroménager.

L’appareil n’est pas de niveau.

Le joint d’étanchéité est sale.

Le joint d’étanchéité de pas bien installé.

Les étagères ne sont pas à la bonne position.

les tiroirs n’est

Contactez votre électricien local pour tester votre système de mise à la terre électrique.

Bien que l’appareil utilise un système de dégivrage automatique, il peut être nécessaire de procéder au dégivrage manuel dans certaines conditions. Si le givre s’accumule, vous pouvez essayer de régler votre réfrigérateur à une température plus chaude, minimiser le nombre de fois où vous ouvrez

es tiroirs, ou débrancher l’appareil

l pour faire fondre le givre.

À la ﬁn de chaque cycle, il est normal que le mouvement du liquide réfrigérant dans votre refroidisseur de boissons produise des gargouillis. Le compresseur à haut rendement peut émettre des vibrations ou un son aigu.

Certains de ces bruits sont normaux. Ils sont causés par l’expansion et la contraction des parois intérieures en raison des changements de température.

Assurez-vous que le refroidisseur est de niveau et qu’il n’est pas en contact avec un autre électroménager ou avec un meuble.

Assurez-vous que l’appareil se trouve sur une surface nivelée.

Nettoyez le joint d’étanchéité de

tiroirs.

Assurez-vous que le joint d’étanchéité de installé.

Installez les tablettes adéquatement.

RÉFRIGÉRATEUR

TIROIRS

les

les tiroirs est bien

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

Garantie limitée

ZEPHYRONLINE.COM

Garantie limitée

ZEPHYRONLINE.COM

Zephyr Ventilation, LLC (appelé aux présentes « nous ») garantit au premier acheteur (appelé aux présentes « vous ») des produits Zephyr (les « produits ») que ces produits sont exempts de défauts de matériau et de fabrication, comme suit :

Garantie limitée de cinq ans sur le compresseur : Pour une

période de cinq ans à partir de la date d’achat originale des produits, nous fournirons sans frais les pièces de remplacement du compresseur qui ont cessé de fonctionner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Nous pouvons choisir, à notre discrétion exclusive, de réparer ou de remplacer les pièces avant de décider de remplacer les produits.

Garantie limitée de deux ans sur les pièces : Pour une période de deux ans à partir de la date d’achat originale des produits, nous fournirons sans frais les produits ou les pièces de remplacement (hormis les ampoules DEL, s’il y a lieu) qui ont cessé de fonctionner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Nous pouvons choisir, à notre discrétion exclusive, de réparer ou de remplacer les pièces avant de décider de remplacer les produits.

Garantie limitée de deux sur la main-d’œuvre : Pour une période de deux ans à partir de la date d’achat originale des produits, nous fournirons sans frais la main-d’œuvre requise pour procéder à la réparation des produits ou des pièces qui ont cessé de fonctionner en raison d’un défaut de fabrication, sous réserve des exclusions et limites énumérées ci-dessous. Un an après la date d’achat original, vous êtes responsable de tous les frais de main-d’œuvre associés à la présente garantie.

Pour obtenir du service en vertu de la garantie limitée : Pour être admissible au service de garantie, vous devez (a) nous aviser à l’adresse (www.zephyronline.com/contact) dans les soixante jours qui suivent la découverte du défaut; (b) nous fournir le numéro de modèle et le numéro de série; (c) décrire la nature de tout défaut du produit ou de la pièce. Au moment de présenter la demande de service de garantie, vous devez fournir une preuve d’achat ainsi qu’une preuve de la date d’achat originale. Si nous déterminons que l’une ou l’autre des exclusions de garantie énumérées ci-dessus s’applique à votre cas ou si vous ne nous fournissez pas les documents nécessaires pour obtenir du service, vous serez responsable de tous les frais associés à l’expédition, au déplacement et à la main-d’œuvre, ainsi que tous les autres frais liés aux services obtenus. La présente garantie ne se prolonge pas et ne recommence pas lors d’une réparation ou d’un remplacement couvert par la garantie.

Exclusions de la garantie : Cette garantie ne couvre que la réparation ou

le remplacement, à notre discrétion, des pièces ou produits défectueux. Elle ne couvre aucun autre coût lié aux produits, y compris, sans s’y limiter, ce qui suit : (a) services d’entretien et de réparation normaux requis pour les produits et les pièces non durables, comme des filtres, des ampoules et des fusibles; (b) dommage à un produit ou à une pièce qui a été endommagé lors de l’expédition ou en raison d’un mauvais usage, de négligence, d’un accident, d’une installation fautive ou contraire aux instructions, de travaux d’entretien inadéquats ou d’une réparation inadéquate (autre que par nous); (c) utilisation commerciale ou gouvernementale des produits, utilisation allant à l’encontre de l’usage prévu; (d) usure naturelle du fini ou usure causée par un entretien inadéquat, utilisation de produits nettoyants abrasifs ou corrosifs, de tampons nettoyeurs et de produits à nettoyer les fours; (e) éclats, bosselures ou craquelures causés par une mauvaise utilisation des produits; déplacements à votre domicile pour vous montrer comment utiliser les produits; dommages aux produits causés par un accident, un incendie, une inondation, une catastrophe naturelle; (h) installation personnalisée ou modification ayant une incidence sur l’état de fonctionnement des produits; (i) dommages à des biens personnels ou altération d’aliments en raison de l’utilisation des produits. Si vous vous trouvez à l’extérieur de la région que nous desservons, des coûts supplémentaires pourraient s’appliquer à l’expédition de pièces pour une réparation sous garantie à l’un de nos points de service désignés et au déplacement d’un technicien de service à votre domicile pour réparer, désinstaller ou réinstaller les produits. Un an après la date d’achat original, vous êtes également responsable de tous les frais de main-d’œuvre associés à la présente garantie. Tous les produits doivent être installés par un installateur professionnel qualifié pour pouvoir recevoir des services d’entretien ou de réparation sous garantie.

Limites de la garantie : NOTRE OBLIGATION DE RÉPARER OU DE

REMPLACER LES PRODUITS, À NOTRE DISCRÉTION, CONSTITUE VOTRE RECOURS UNIQUE ET EXCLUSIF EN VERTU DE LA PRÉSENTE GARANTIE. NOUS NE POURRONS EN AUCUN CAS ÊTRE TENUS RESPONSABLES DE TOUT DOMMAGE INDIRECT, CONSÉCUTIF OU PARTICULIER ATTRIBUABLE OU LIÉ À L’UTILISATION OU AU RENDEMENT DES PRODUITS. LES GARANTIES EXPRESSES DE LA SECTION ANTÉRIEURE SONT EXCLUSIVES ET REMPLACENT TOUTES LES AUTRES GARANTIES EXPRESSES. NOUS REJETONS ET EXCLUONS AUX PRÉSENTES TOUTES LES AUTRES GARANTIES EXPRESSES COUVRANT LES PRODUITS AINSI QUETOUTES LES GARANTIES IMPLICITES EN VERTU DE LA LOI, Y COMPRIS CELLES RELATIVES À LA QUALITÉ MARCHANDE ET À L’ADÉQUATION À UN USAGE PARTICULIER.

permettant pas une limite de la durée d’une garantie implicite, ou une exclusion ou limite des dommages indirects ou consécutifs, les limites et exclusions mentionnées ci-dessus ne s’appliquent pas. Dans la mesure où les lois en vigueur interdisent l’exclusion de garanties implicites, la durée de toute garantie implicite pertinente se limite aux mêmes périodes d’un an et de deux ans décrites ci-dessus, si les lois en vigueur le permettent. Toute description orale ou écrite des produits ne sert qu’à identifier les produits et ne peut être considérée comme une garantie expresse. Avant d’utiliser, de mettre en marche ou de permettre l’utilisation des produits, vous devez déterminer la pertinence des produits pour leur usage prévu, et vous devez assumer tous les risques et toutes les responsabilités liés d’une manière ou d’une autre à cette décision. Nous nous réservons le droit d’utiliser des pièces ou produits réparés ou remis en état dont le fonctionnement est équivalent aux pièces originales lorsque nous effectuons un remplacement ou une réparation sous la garantie. Le premier acheteur ne peut transférer cette garantie, qui n’est valide que dans le domicile du consommateur où le produit a été installé à l’origine, aux États-Unis ou au Canada. Cette garantie ne peut être transférée à un revendeur.

Dans les états ou provinces ne

Veuillez consulter notre site Web pour obtenir de plus amples renseignements sur nos produits à www.zephyronline.com.

AUG23.0401

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur

PRESRV™

Enregistrement du produit

N'oubliez pas d'enregistrer votre réfrigérateur Zephyr Presrv™

Félicitations pour votre achat dePresrv ! Veuillez prendre quelques instants pour enregistrer votre nouveau réfrigérateur.

C’EST IMPORTANT

L'enregistrement de votre produit aide à bien des égards

• Il assure la couverture de votre garantie si vous avez besoin de service après-vente.

• À des fins d’assurance, il permet de confirmer que vous êtes le propriétaire.

• Il vous permet de recevoir des avis concernant des modifications ou des rappels de produits.

RÉFRIGÉRATEUR

TIROIRS

ZONE UNIQUE ET DOUBLE

Enregistrer

zephyronline.com/registration

Passer en revue

qrs.ly/c7ea9sj

Recherchez votre numéro de modèle Presrv

dans la barre de navigation supérieure

Que diriez-vous d'un avis?

Pendant que vous y êtes, laissez un commentaire et dites-nous à quel point vous aimez votre nouveau réfrigérateur.

zephyronline.com | 2277 Harbor Bay Pkwy. | Alameda, CA 94520

Guide d’utilisation, d’entretien et d’installation des tiroirs de réfrigérateur
